MODE D'EMPLOI EFL1045016 E-flite

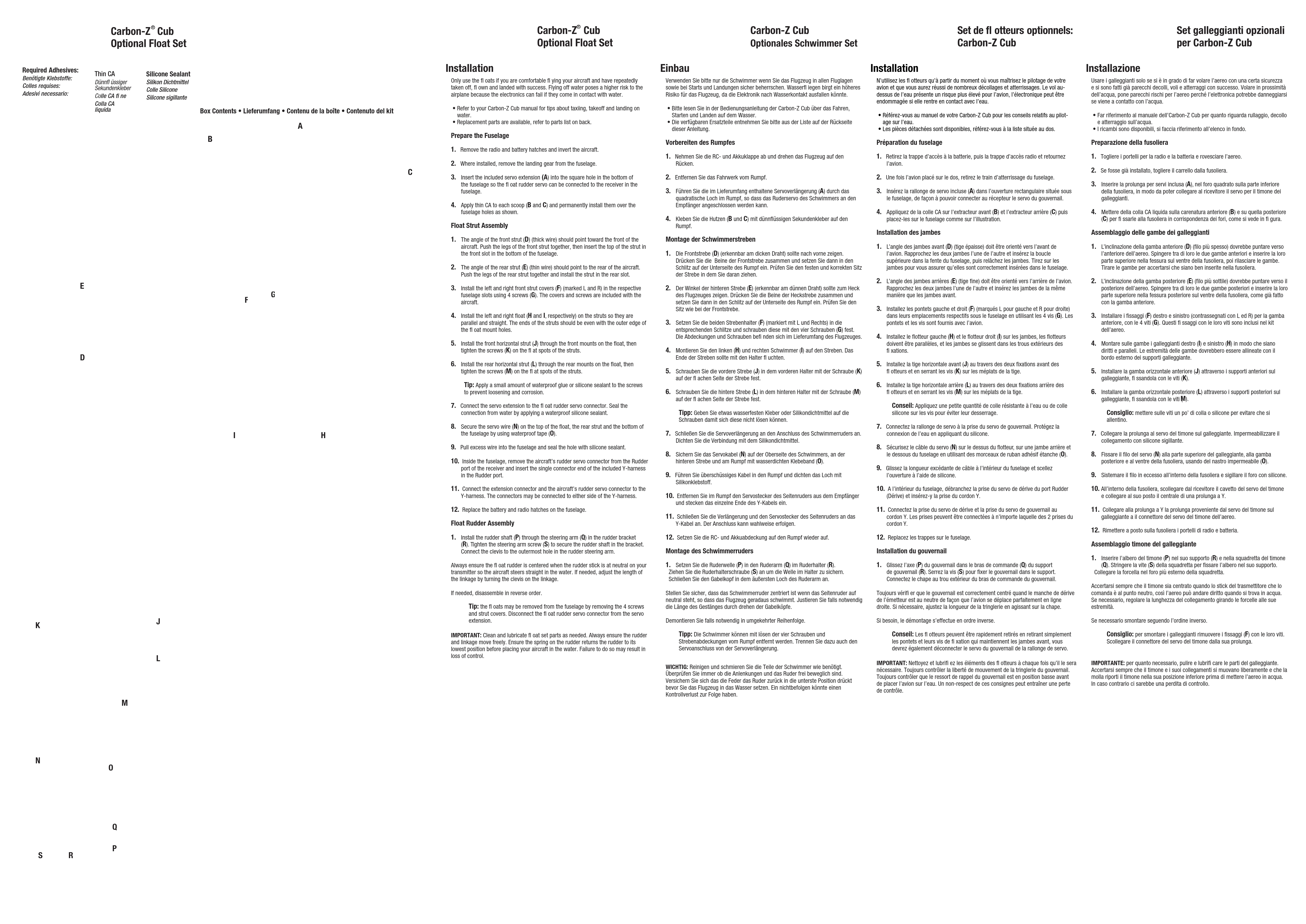

Set de fl otteurs optionnels: Carbon-Z Cub Installation N’utilisez les fl otteurs qu’à partir du moment où vous maîtrisez le pilotage de votre avion et que vous aurez réussi de nombreux décollages et atterrissages. Le vol au-dessus de l’eau présente un risque plus élevé pour l’avion, l’électronique peut être endommagée si elle rentre en contact avec l’eau.• Référez-vous au manuel de votre Carbon-Z Cub pour les conseils relatifs au pilot-age sur l’eau.• Les pièces détachées sont disponibles, référez-vous à la liste située au dos. Préparation du fuselage

1. Retirez la trappe d’accès à la batterie, puis la trappe d’accès radio et retournez

2. Une fois l’avion placé sur le dos, retirez le train d’atterrissage du fuselage.

3. Insérez la rallonge de servo incluse (A) dans l’ouverture rectangulaire située sous

le fuselage, de façon à pouvoir connecter au récepteur le servo du gouvernail.

4. Appliquez de la colle CA sur l’extracteur avant (B) et l’extracteur arrière (C) puis

placez-les sur le fuselage comme sur l’illustration. Installation des jambes

1. L’angle des jambes avant (D) (tige épaisse) doit être orienté vers l’avant de

l’avion. Rapprochez les deux jambes l’une de l’autre et insérez la boucle supérieure dans la fente du fuselage, puis relâchez les jambes. Tirez sur les jambes pour vous assurer qu’elles sont correctement insérées dans le fuselage.

2. L’angle des jambes arrières (E) (tige fi ne) doit être orienté vers l’arrière de l’avion.

Rapprochez les deux jambes l’une de l’autre et insérez les jambes de la même manière que les jambes avant.

3. Installez les pontets gauche et droit (F) (marqués L pour gauche et R pour droite)

dans leurs emplacements respectifs sous le fuselage en utilisant les 4 vis (G). Les pontets et les vis sont fournis avec l’avion.

4. Installez le fl otteur gauche (H) et le fl otteur droit (I) sur les jambes, les fl otteurs

doivent être parallèles, et les jambes se glissent dans les trous extérieurs des fi xations.

5. Installez la tige horizontale avant (J) au travers des deux fi xations avant des

fl otteurs et en serrant les vis (K) sur les méplats de la tige.

6. Installez la tige horizontale arrière (L) au travers des deux fi xations arrière des

fl otteurs et en serrant les vis (M) sur les méplats de la tige. Conseil: Appliquez une petite quantité de colle résistante à l’eau ou de colle silicone sur les vis pour éviter leur desserrage.

7. Connectez la rallonge de servo à la prise du servo de gouvernail. Protégez la

connexion de l’eau en appliquant du silicone.

8. Sécurisez le câble du servo (N) sur le dessus du fl otteur, sur une jambe arrière et

le dessous du fuselage en utilisant des morceaux de ruban adhésif étanche (O).

9. Glissez la longueur excédante de câble à l’intérieur du fuselage et scellez

l’ouverture à l’aide de silicone.

10. A l’intérieur du fuselage, débranchez la prise du servo de dérive du port Rudder

(Dérive) et insérez-y la prise du cordon Y.

11. Connectez la prise du servo de dérive et la prise du servo de gouvernail au

cordon Y. Les prises peuvent être connectées à n’importe laquelle des 2 prises du cordon Y.

12. Replacez les trappes sur le fuselage.

Installation du gouvernail

1. Glissez l’axe (P) du gouvernail dans le bras de commande (Q) du support

de gouvernail (R). Serrez la vis (S) pour fi xer le gouvernail dans le support. Connectez le chape au trou extérieur du bras de commande du gouvernail.Toujours vérifi er que le gouvernail est correctement centré quand le manche de dérivede l’émetteur est au neutre de façon que l’avion se déplace parfaitement en lignedroite. Si nécessaire, ajustez la longueur de la tringlerie en agissant sur la chape.Si besoin, le démontage s’effectue en ordre inverse. Conseil: Les fl otteurs peuvent être rapidement retirés en retirant simplement les pontets et leurs vis de fi xation qui maintiennent les jambes avant, vous devrez également déconnecter le servo du gouvernail de la rallonge de servo.IMPORTANT: Nettoyez et lubrifi ez les éléments des fl otteurs à chaque fois qu’il le seranécessaire. Toujours contrôler la liberté de mouvement de la tringlerie du gouvernail.Toujours contrôler que le ressort de rappel du gouvernail est en position basse avantde placer l’avion sur l’eau. Un non-respect de ces consignes peut entraîner une pertede contrôle.
