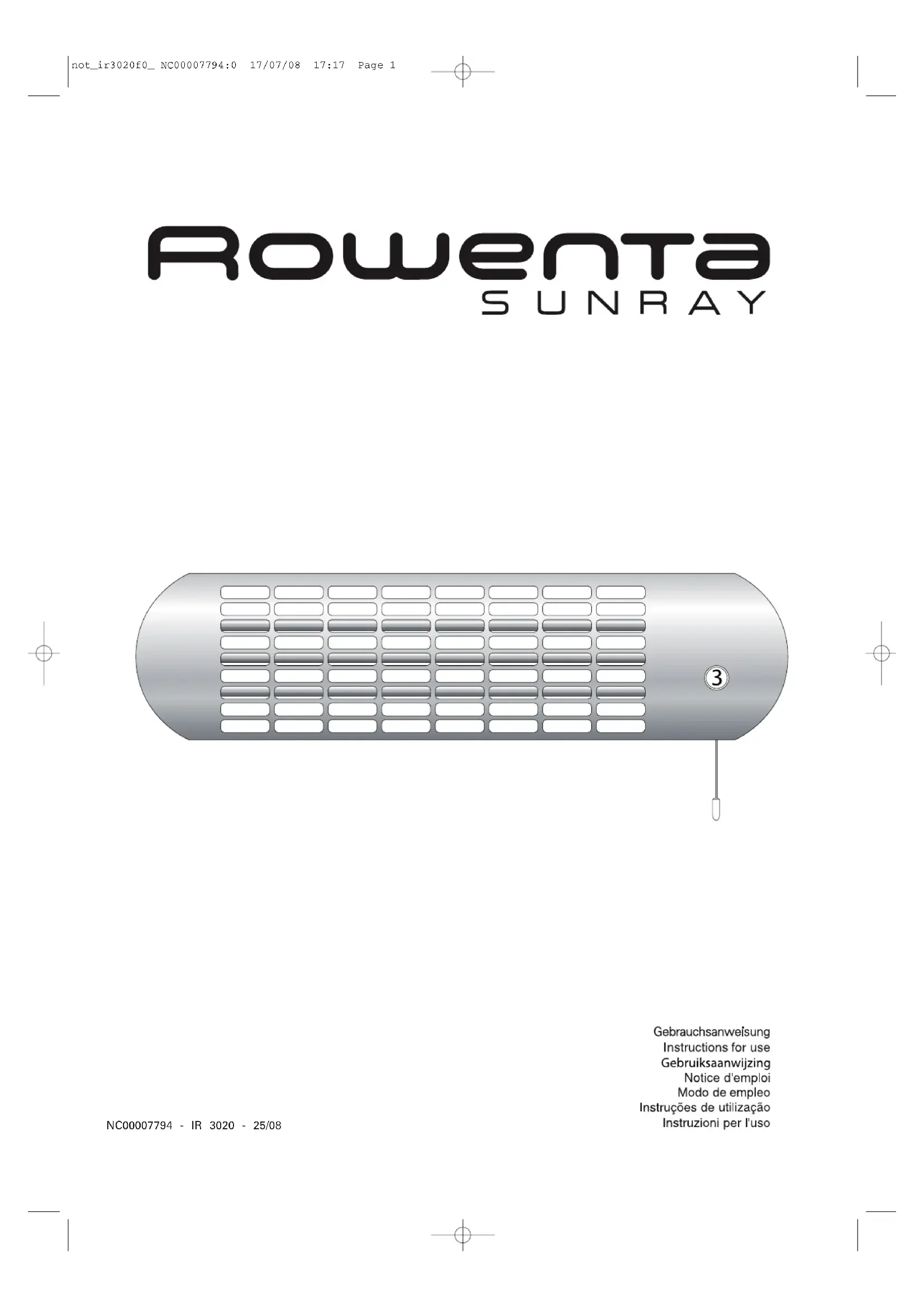

Sunray IR3020 - Chauffage ROWENTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur infrarouge (chauffage radiant)
Marque	Rowenta
Modèle	Sunray IR3020
Catégorie	Chauffage
Puissance nominale	1800 W (3 positions : 0 W, 600 W, 1200 W, 1800 W)
Alimentation électrique	220-240 V, 50 Hz (classe II, double isolation, sans terre)
Indice de protection	IP24 (protégé contre les projections d'eau)
Installation	Fixation murale horizontale obligatoire (interdit au plafond ou vertical)
Zone d'installation salle de bain	Volumes 2 et 3 uniquement (selon norme NFC 15.100)
Distance de sécurité aux objets	≥ 80 cm
Orientation	Inclinaison réglable de 0° à 30° (réglage à froid uniquement)
Commandes	Cordelette de sélection (3 positions + arrêt)
Matériau	Partie radiante métallique, boîtier en plastique
Nettoyage	Chiffon légèrement humide, ne pas utiliser de produits abrasifs
Sécurité	Ne pas couvrir ; surface brûlante ; attente 15 min après arrêt ; ne pas toucher la partie radiante en fonctionnement
Garantie	Garantie annulée en cas de mauvaise utilisation
Élimination	Déposer en déchetterie ou centre de collecte sélective

FOIRE AUX QUESTIONS - Sunray IR3020 ROWENTA

Quelle est la puissance maximale du Rowenta Sunray IR3020 ?

La puissance maximale est de 1800 W, avec trois réglages : arrêt (0 W), 600 W, 1200 W et 1800 W, sélectionnables via la cordelette.

Ce radiateur peut-il être installé dans une salle de bain ?

Oui, grâce à son indice de protection IP24, il peut être installé dans les volumes 2 et 3 de la salle de bain, conformément à la norme NFC 15.100.

Comment régler l'inclinaison du radiateur ?

L'inclinaison se règle entre 0° et 30° en desserrant les deux vis de l'articulation, après avoir attendu 15 minutes que l'appareil refroidisse. Ne jamais régler l'inclinaison pendant le fonctionnement.

Le radiateur doit-il être raccordé à la terre ?

Non, l'appareil est de classe II (double isolation électrique) et ne nécessite pas de raccordement à la terre.

Quelles sont les distances de sécurité à respecter ?

Le radiateur doit être installé à plus de 80 cm de tout objet (rideaux, meubles, etc.) et jamais en dessous d'une prise murale.

Comment nettoyer l'appareil ?

Après avoir éteint et laissé refroidir l'appareil, nettoyez-le avec un chiffon légèrement humide. N'utilisez jamais de produits abrasifs.

Que faire si le radiateur ne s'allume pas ?

Vérifiez que la cordelette est sur une position autre que 0, que l'alimentation électrique est coupée et rétablie, et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

Est-il possible de fixer le radiateur au plafond ?

Non, l'installation au plafond ou en position verticale est strictement interdite. L'appareil doit être fixé horizontalement au mur.

Combien de temps après l'arrêt puis-je toucher la partie radiante ?

Il est recommandé d'attendre 15 minutes après l'arrêt pour permettre à la partie radiante de refroidir, car elle atteint des températures très élevées.

Que faire en cas de dysfonctionnement ?

Ne démontez jamais l'appareil vous-même. Assurez-vous qu'il est éteint (position 0) et refroidi, coupez l'alimentation, puis contactez un service agréé.

MODE D'EMPLOI Sunray IR3020 ROWENTA

Montage des Gerats :

Il est essentiel de dire attentivement cette notice et d'observer les recommandations suivantes:

A - Partie Radiant
B - Boitier de fixation
C - Support mural
D - Vis de fixation de l'appareil
E-Vis de réglage de l'orientation (1 vis de chaque côte)
F - Cordelette de selection
G - Boitier arrête

1/ AVENTISSEMENTS

Pour toute sécurité, cet appeareil est conforme aux normes et reglementations applicables (Directives Basse Tension, Compatibility Electromagnetique, Environnement...).
- Cet apparéil est destiné à un usage domestique uniquement. Il ne peut donc pas été utilisé pour une application industrielle.
Cet appareil n'est pas preu pour et utilise par des personnes (y compris les enfants) dont les capacités physiques, sensorieles ou mentalles sont réduites, ou des personnes dénuées d'experience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Ne placez pas votre apparéil juste en dessous d'une prise de courant murale.
- Ne faites pas fonctionner votre apparéil dans un local empoussiéré ou un local représentant des risques d'incendie.
- Avant chaque utilisation, vérifie le bon état général de l'appareil.
- Ne pas poser de serviette ou autre vêtement sur le dessus de l'appareil.
N'introduisez jamais d'objet à l'intérieur de l'appareil (ex :aiguilles...).
- La garantie sera annulée en cas d'eventuels dommages resultant d'une mauvaise utilisation.
- Elimination en fin de vie du produit: déposer votre apparéil dans les centres de collecte sélective / déchetteries existants.

TRES IMPORTANT

• Ne pas utiliser votre radiateur à proximé d'objets et de produits inflammables (rideaux, aerosols, solvants, etc.).
• Ne jamais couvrir l'appareil, même temporairement, car il y a risque de surchauffe et de dégradations importantes.
• Ne pas toucher l'appareil avec les mains humides.
• Ne jamais laisser de l'eau s'introduire dans l'appareil.
• NE CHERCHEZ PAS A TOUCHER LA PARTIE RADIANT PENDANT SON FONCTIONNEMENT

(elle partie atteint de haute temperatures susceptibles de provoquer de graves brulures). Il est recommande d'attendre 15 minutes ares l'arrêt de I'appareil avant de le manipuler.

• Cet apparéil est destiné à être utilisé exclusivement fixé au mur en position horizontale et dans le bon sens (voir chapitre "INSTALLATION").

2/ TENSION

Avant la première utilisation, vérifie que la tension de votre installation corresponde bien à celle marquée sur l'appareil.

Votre appareil est de classe II (double isolation electrique), il ne doit pas etre raccordé à la terre.

3/ INSTALLATION

Prendre conseil auprès d'un spécialiste afin d'utiliser les moyens d'installation adequats.

Votre appareil doit etre positionnedans le sens prescrit sur la Figure 2 (Indicateur de selection a droite) en prenant en compte les distances minimales definiies par ce meme schema asi que les regles de securite d'installation definiies dans le paragraph "Installation Salle de Bains" (Fig. 1).

L'intensité de rayonnement est reliquement importante autour de l'appareil, ce qui donne des températures élevées sur les objets qui subissant ce rayonnement.

Vou des cez donc installer voire radiateur a plus de 80cm de tout objet.

II est strictement INTERDIT de fixer l'appareil au plafond, ou au mur en position verticale.

Les interrupteurs ou autres dispositifs de commandes ne doivent pas pouvoir être touchés par une personne utilisant la baignoire ou la douche.

INSTALLATION SALLE DE BAIN (FIG. 2)

La construction de cet appeareil IP24 permet son utilisation dans toutes les pieces de la maison, y compris celles presentant des risques de projections d'eau (cuisine, salle de bains, etc).

L'installation electrique de la pierce, l'installation de I'appareil et son utilisation doit cependant etre conformes aux normes en vigueur dans voire pays.

En France, la norme NFC 15.100 regit les regles de securite d'installation. Elles definissant 4 volumes dans la salle de bains. Cet appeareil doit etre instalé uniquement dans les volumes 2 et 3 d'une telle piece.

MODE OPÉRATOIRE DE MONTAGE ET BRANCHEMENT ÉLECTRIQUE DE L'APPAREL :

Avant toute opération de montage ou démontage; assures-vous que la ligne servant d'alimentation du radiateur est bien coupée.

Montage de l'appareil :

1- Prende le support mural C et le fixer au mur horizontally en respectant les indications de positionnement de l'appareil (voir Fig. 1 et 2).

Pour une fixation optime de votre radiateur, vous doivent utiliser des chevilles et vis compatibles aux matériaux de leur cloison.

2- Prendre l'appareil et le fixer sur le support mural C (voir Fig. 3) puis le bloquer sur le support C à l'aide de la vis D.

Réglage de l'inclinaison :

Votre radiateur beneficie d'une possiblde reglage de l'inclinaison de la partie radiant (Fig. 4) de 0^ a 30^ par rapport au mur. Ce reglage est interdit pendant le fonctionnement de I'appareil.

Pour modifier l'inclinaison, il est recommandé d'attendre 15 minutes après l'arrêt de l'appareil et de suivre le mode opératione suivant :

• Desserrez les 2 vis de l'articulation afin de libérer la rotation de la partie radiante.

• Maintenez la partie radiante dans la position que vous souhaitez et resserrez les 2 vis de l'articulation.

Branchement electrique de I'appareil :

Votre appareil est livre avec un cordon d'alimentation pour le branchement à une boite de raccordement. Conformément aux regles d'installation, une coupure omnipolaire doit etre prevue sur l'alimentation.

Cet interrupteur doit avoir une ouverture de contact d'au moins 3 mm sur tous les pôles.

Lors du raccordement, le cordon devra etre coupé de sorte à ne garder que la longueur nécessaire au branchement.

A l'installation, fixer le cable d'alimentation dans le mur ou sur le mur afin qu'il ne puisse venir en contact avec les parties métalliques (A et G) qui attèignent un niveau de température élevé.

4/ FONCTIONNEMENT

La mise en service de l'appareil se fait grâce à la cordelette de sélection (Fig. 3). Au moment de la mise en service, il peut se produit une légère vibration, qui cette après quelques secondes.

Mod. IR3020

• Position 0: Arret
  -Position1:600W
  -Position 2:1200W
  -Position3:1800W

5/ENTRETIEN

• Il est impératif d'arrêtier votre apparéil (indicateur de seLECTION sur 0) et de bien le laisser refroidir avant toutes opérations d'entretien.
• Vous pouvez le nettoyer avec un chiffon légarement humide.
• Important : Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer les revêtements.

6/ EN CAS DE PROBLEME

• Ne démontez jamais votre apparéil vous-même. Un apparéil mal répandre peut désenter des risques pour l'utilisateur.

• Avant toute intervention sur l'appareil, assurez-vous que :

• Notre apparéil est arrêté (indicateur de seLECTION est bien en position 0).

• Notre apparéil est refroidi.
• La ligne servant à l'alimentation du radiateur est bien coupée.

7/ PARTICIPONS À LA PROTECTION DE L'ENVIRONNEMENT !

① Voiture appareil contient de nombreux materiaux valorisables ou recyclables.
Confiez ci dans un point de collecte ou a defaut dans un centre service agree pour que son traitement soit effectue.
