SD200V - Station d'acceuil KENSINGTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil pour ordinateur portable
Marque	Kensington
Modèle	SD200V
Dimensions (approx.)	10 x 5 x 2 cm
Poids (approx.)	200 g
Alimentation	Adaptateur secteur externe (inclus)
Connectique	1 port USB 2.0 amont, 4 ports USB 2.0 aval, 1 sortie VGA, 1 sortie audio stéréo
Vidéo	Support d'affichage étendu (DualView) ou clone via VGA
Compatibilité	Ordinateurs portables avec port USB 2.0
Logiciel fourni	CD d'installation et guide d'instructions
Voyants lumineux	Alimentation/connexion, mode d'affichage, état USB
Bouton de fonction	Bouton DualView pour basculer entre modes d'affichage
Installation	Plug-and-play après installation du pilote depuis le CD
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support Kensington pour remplacement.
Contenu de la boîte	Station d'accueil, câble USB 2.0, adaptateur secteur, CD d'installation, guide de démarrage rapide

FOIRE AUX QUESTIONS - SD200V KENSINGTON

Comment installer la station d'accueil Kensington SD200V ?

Insérez le CD d'installation dans votre ordinateur et suivez les instructions à l'écran. Redémarrez si nécessaire. Branchez ensuite l'alimentation, connectez le câble USB à l'ordinateur et à la station, puis branchez vos périphériques.

Comment connecter un moniteur externe via la station SD200V ?

Connectez le moniteur au port VGA (étiqueté 'G') à l'arrière de la station. Ensuite, cliquez sur l'icône Kensington dans la barre des tâches et sélectionnez le mode d'affichage souhaité : Étendue (DualView) ou Clone. Ajustez la résolution si nécessaire.

Que faire si la station d'accueil n'est pas reconnue par l'ordinateur ?

Vérifiez que le pilote est correctement installé. Redémarrez l'ordinateur. Assurez-vous que le câble USB est bien connecté et que l'alimentation est branchée. Essayez un autre port USB de l'ordinateur.

Puis-je utiliser la station SD200V avec un ordinateur sans lecteur CD ?

Oui, vous pouvez télécharger les pilotes depuis le site Web de Kensington. Recherchez le modèle SD200V dans la section support.

La station d'accueil prend-elle en charge le son ?

Oui, elle dispose d'une sortie audio stéréo (prise jack) à l'arrière. Connectez vos haut-parleurs ou écouteurs à cette prise.

Combien de périphériques USB puis-je brancher ?

La station dispose de 4 ports USB 2.0 à l'arrière et 1 port à l'avant, soit 5 ports au total. Ils permettent de connecter souris, clavier, clé USB, etc.

Que signifient les voyants lumineux sur la station ?

Le voyant avant 'L' indique l'alimentation et la connexion. Les voyants 'M' et 'N' concernent le mode d'affichage. Les voyants près des ports USB arrière (H) indiquent l'état de chaque port.

Comment basculer entre les modes d'affichage sans utiliser la souris ?

Appuyez sur le bouton DualView (étiqueté 'O' à l'avant) pour alterner entre les modes étendu et clone.

La station est-elle compatible avec Windows et Mac ?

La notice indique une installation via CD. Elle est principalement conçue pour Windows. Pour Mac, vérifiez la disponibilité de pilotes sur le site Kensington.

Puis-je utiliser la station sans l'alimentation secteur ?

Non, l'alimentation externe est nécessaire pour que la station fonctionne correctement, surtout si vous connectez plusieurs périphériques.

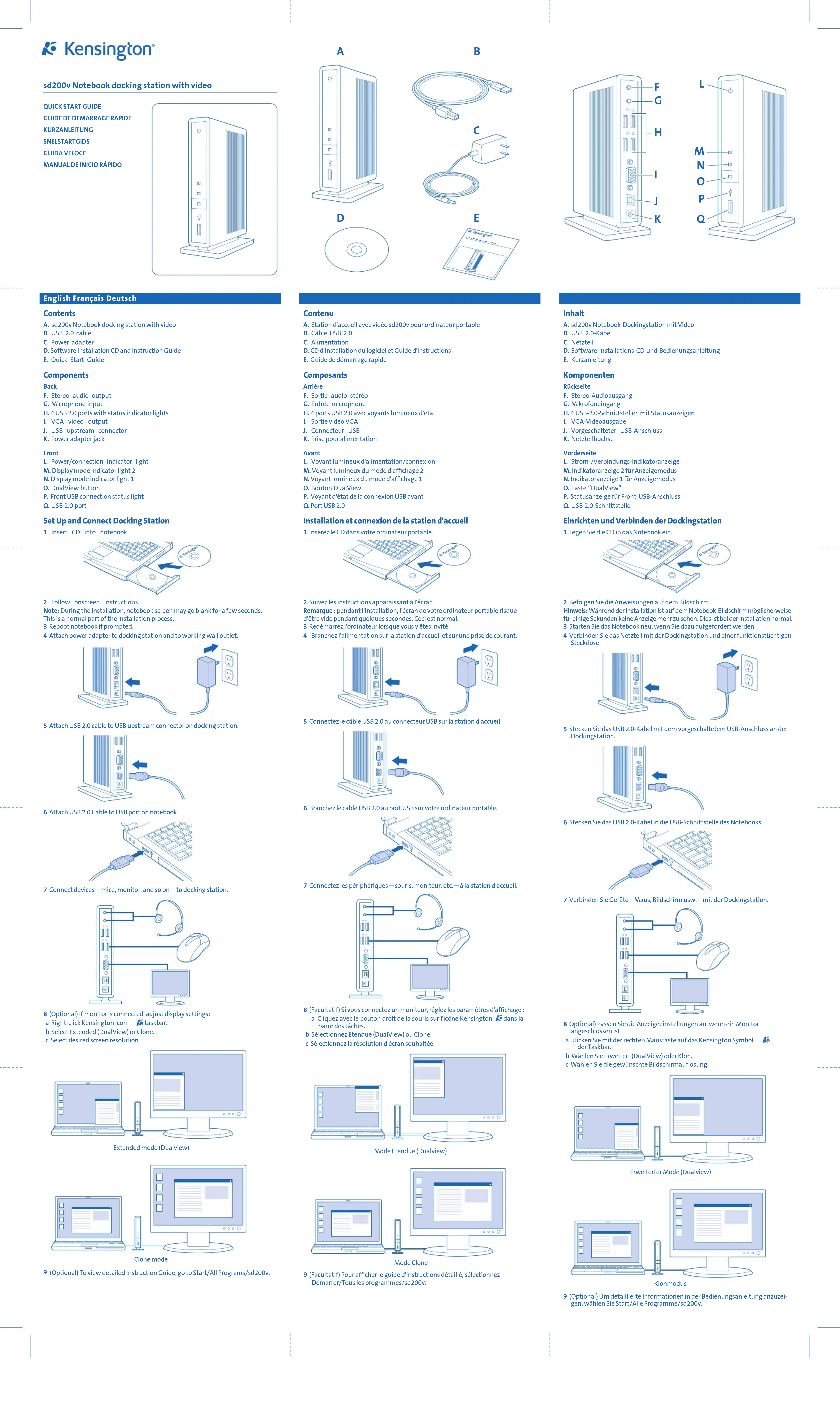

MODE D'EMPLOI SD200V KENSINGTON

A. Station d'accueil avec vidéo sd200v pour ordinateur portable

B. Câble USB 2.0

C. Alimentation D. CD d'installation du logiciel et Guide d'instructions

E. Guide de démarrage rapide

Composants

Arrière

F. Sortie audio stéréo

H. 4 ports USB 2.0 avec voyants lumineux d'etat 1. Cartie virida VGA

J. Connecteur USB

K. Prise pour alimentation

Avant

L. Voyant lumineux d'alimentation/connexion

M. Voyant lumineux du mode d'affichage 2

N. Voyant lummeux O. Ruyton DualView

P. Voyant d'état de la connexion USB avant

Q. Port USB 2.0

Installation et connexion de la station d'accueil

1 Insérez le CD dans votre ordinateur portable.

2 Suivez les instructions apparaissant à l'écran.

Remarque : pendant l'installation, l'écran de votre ordinateur portable risque

1. Redémarrez l'ordinateur lorsque vous y êtes invité

4 Branchez l'alimentation sur la station d'accueil et sur une prise de courant.

5 Connectez le câble USB 2.0 au connecteur USB sur la station d'accueil.

6 Branchez le câble USB 2.0 au port USB sur votre ordinateur portable.

7 Connectez les périphériques—souris, moniteur, etc.—à la station d'accueil.

8 (Facultatif) Si vous connectez un moniteur, réglez les paramètres d'affichage : a Cliquez avec le bouton droit de la souris sur l'icône Kensington dans la barre des tâches.

b Sélectionnez Etendue (DualView) ou Clone.

c Sélectionnez la résolution d'écran souhaitée.

9 (Facultatif) Pour afficher le guide d'instructions détaillé, sélectionnez Démarrer/Tous les programmes/sd200v.
