MODE D'EMPLOI Grohtherm 2000 NEW GROHE
S.v.p remetre cette instruction a l'utiliser de la robinetterie!







D
Anwendungsbereich
Domaine d'application
Les robinetteries thermostatiques sont conçues pour fournir de l'eau chaude avec des accumulateurs sous pression et permettent d'obtenir une temperature de l'eau extrémenté précise. Si la puissance est suffisante (à partir de 18 kW, ou 250 kcal/min), des chauffe-eau instantanés électriques ou au gaz convennent également. Les thermostats ne peuvent pas être utilisés avec des accumulateurs sans pression (chauffe-eau à écoullement libre). Tous les thermostats sont régés en usine sur une pression dynamique de 3 bars. Si des différences de température devaient apparue, régler le thermostat en fonction des conditions locales d'utilisation (voir Réglage).
\section*{Caracteristiques techniques}
Pression dynamique minimale sans resistance hydraulique en aval 0,5 bar
Pression dynamique minimale avec resistance hydraulique en aval 1 bar
Pression de service maxi. 10 bars
Pression dynamique recommende 1 à 5 bars
Pression d'épreuve 16 bars
Débit à une pression dynamique de 3 bars env. 27 l/min
Température d'eau maxi. à l'arrivée d'eau chaude 80 °C
Température d'admission maxi. recommandaee (economie d'énergie) 60 °C
Verrouillage de sécurité 38^
Température de l'eau chaude au raccord
d'alimentation au moins 2^ de plus que
la temperature de I'eau mitigee
Raccordement eau froide a droite
Raccordement eau chaude à gauche
Débit minimal = 5 l/min
Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.
Installation
Bien rincer les canalisations avant et après l'installation (respecter la norme EN 806)!

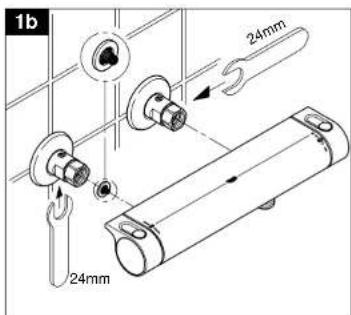

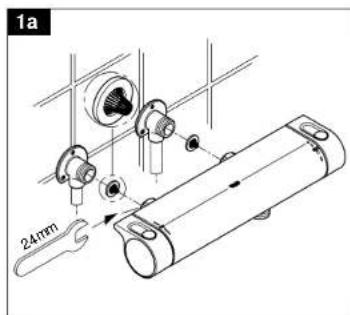

Visser la robinetterie et vérifier l'étanchéité des raccordements voir volet I, fig. [1a] et [1b].
Raccordement inversé (chaud à droite - froid à gauche).
Remplacer la cartouche compacte de thermostat (A), voir
pieces de rechange au volet II, ref. 47 175 (1/2'). Lors de l'insertion de la cartouche compacte de thermostat, la fonction Cool Touch a ete suprimee.
Réglage

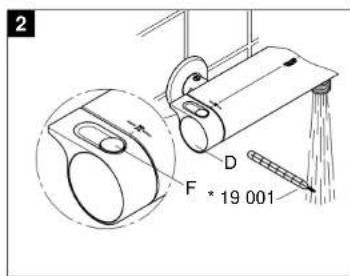

Réglage de la température, voir fig. [2] et [3].
- Ouvrir le robinet d'arrêt et, à l'aide d'un thermomètre,
mesurer la température de l'eau mitigée, voir fig. [2]. - Déposer le capot (B) en faisant levier, voir fig. [3].
- Desserer la vis (C).
- Extraire la poignée de seLECTION de la température (D).
- Tourner l'écrou de régulation (E) jusqu'à ce que l'eau mitigéeatteigne 38^
-
Emboiter la poignee de selection de la temperture (D) de telle façon que le bouton (F) soit oriente vers le haut, voir fig. [2].
-
Visser la vis (C), voir fig. [3].
-
Remetre le capot (B).
Limitation de la températe
La température est limitée à 38^ par le verrouillage de sécurité. Il est possible d'aller au-delà de la limite des 38^ et d'obtenir une température plus élevée en appuyant sur la touche (F).
Butée de température maximale
Si la butée de température maximale est régée sur 43^ mettre en place le limiteur de temperature (D1) joint dans la poignee de selection de la temperature (D), voir fig. [4]. Poignée avec butée de temperature maximale prémontée ref.: 47 917 (voir pieces de rechange, volet II).
Réglage du débit

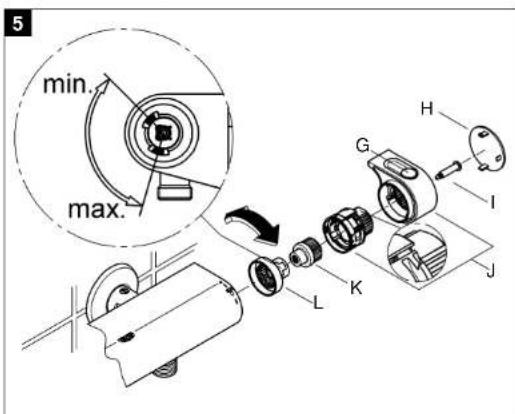

Réglage de la butée économique, voir volet l, fig. [5].
Le débit d'eau est limite par une bute re glée en usine. Appuyer sur le bouton (G) pour depasser la butee et obtenir une plus grande quantite d'eau.
Pour modifier la butée, professionnel comme suit:
1. Fermer le robinet d'arrêt.
2. Déposer le capot (H) en faisant levier.
3. Desserrer la vis (I) et déposer la poignée d'arret (J).
4. Retirer l'adaptateur rainure (K) et la butee economique (L).
5. Mettre en place la butée economique (L) dans la position voulue pour connaître les réglages possibles.
6. Insérer l'adaptateur rainure (K).
7. Emboiter la poignée d'arrêt (J) de telle façon que le bouton (G) soit orienté vers le haut.
8. Visser la vis (I).
9. Insérer à nouveau le capot (H).
Attention en cas de risque de gel
En cas de mise hors gel, la purge simple de l'installation n'est pas suffisante pour protégger la robinetterie. Lors de la purge de l'installation principale, vous doivent voir le corps
thermostatique dont les raccordements d'eau froide et d'eau chaude sont équipés de clapets anti-retour. Pour cela, oter le thermostat du mur.
Maintenance
Vérifier toutes les pièces, les nettoyer, les remplace éventuelles et les lubrifier avec laGRAISSSE spéciale pour robinets.
Couper l'alimentation en eau chaude et en eau froide, voir aussi [6a].
I. Clapet anti-retour (M), voir volet III fig. [6a] et [6b].
- Devisser l'ergot de raccordement (N) en tournant vers la droite avec une clé Allen de 12mm (pas de vis à gauche).
Le montage s'effectue dans l'ordre inverse de la dépose.
II. Cartouche compacte de thermostat (A), voir volet III, fig.[7].
Le montage s'effectue dans l'ordre inverse de la dépose. Respecter la position de montage de la cartouche compacte de thermostat (A), voir détaill.
Après tout travail de maintenance sur la cartouche compacte de thermostat, un réglage est nécessaire (voir Réglage).
III. Tete en ceramique (O), voir volet III, fig. [8].

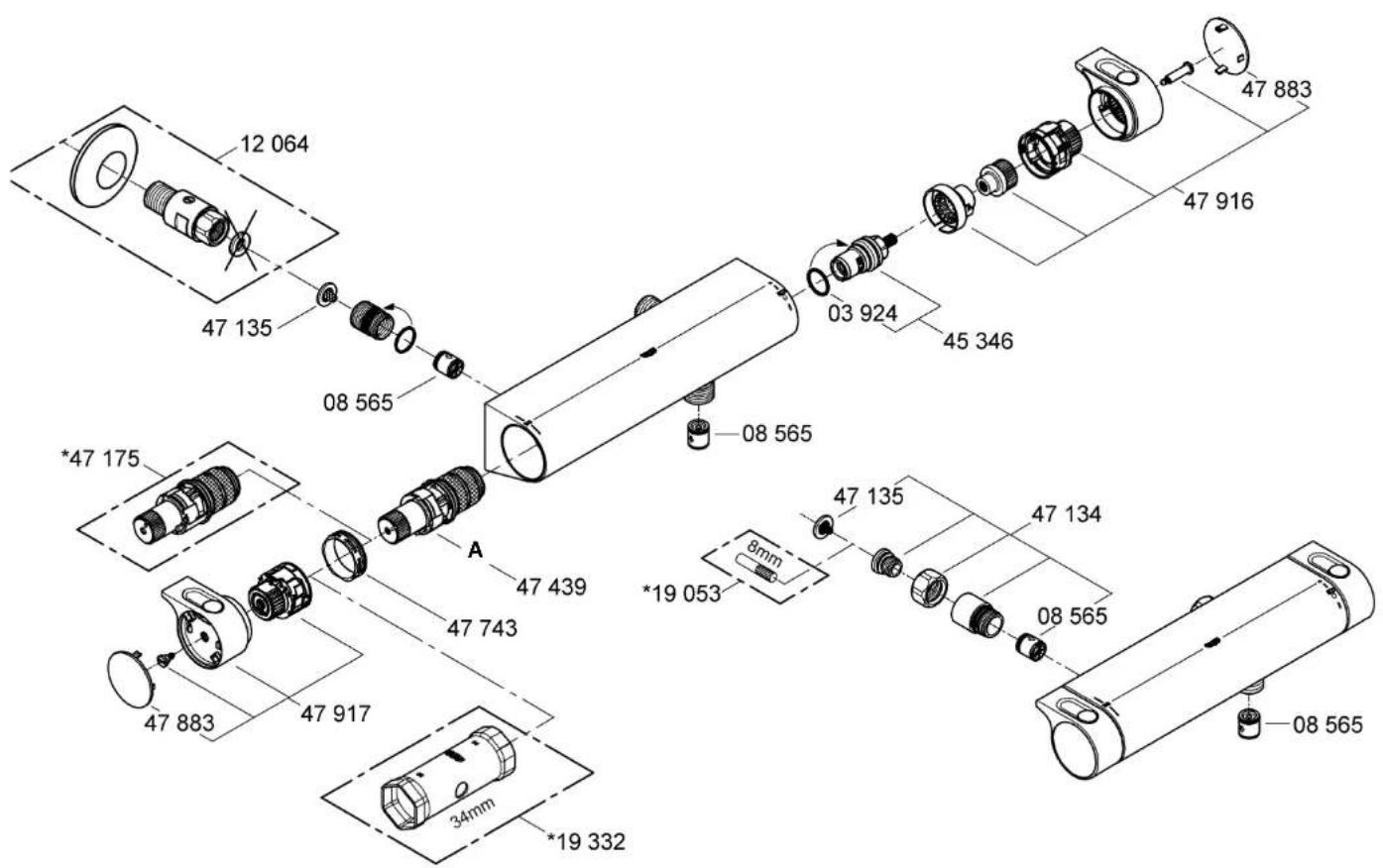

Pieces de rechange, voir volet II (* = accessoires speciaux).
Entretien
Les indications relatives à l'entretien de cette robinetterie figurent sur la notice jointe à l'emballage.
