Type de produit	Pompe de relevage pour condensats
Marque	Sanibroyeur
Modèle	Sanialarm
Alimentation électrique	220-240 V - 50 Hz
Puissance	22 W
Débit maximal	15 l/h
Hauteur de refoulement max	14 m
Hauteur de refoulement recommandée	6 m
Hauteur d'aspiration max	2 m
Température max de l'eau	35 °C
Niveau sonore à 1 m	Inférieur à 24 dB(A)
Protection thermique	Déclenchement à 70 °C avec réarmement automatique
Fonctions principales	Pompage des condensats, détection de niveau 3 points, contact alarme NO/NF
Installation	Intérieur uniquement, détecteur horizontal, pompe verticale de préférence
Connexions hydrauliques	Tuyau d'arrivée condensats, tuyau d'évacuation diamètre intérieur 8 ou 10 mm
Entretien et nettoyage	Nettoyer réservoir, filtre et flotteur en début de saison estivale ou régulièrement si usage continu
Sécurité	Débrancher avant intervention, ne pas faire fonctionner à sec, protection thermique
Garantie	2,5 ans sous réserve d'installation et utilisation correctes

FOIRE AUX QUESTIONS - Sanialarm Sanibroyeur

Comment installer le détecteur de niveau ?

Installez le détecteur horizontalement à l'aide du support fourni. Assurez-vous que l'aimant du flotteur est orienté vers le haut et que le couvercle est bien fermé. Connectez le tube d'évent sur le capot et orientez-le vers le haut.

Quel type de tuyau utiliser pour l'évacuation ?

Utilisez un tube de diamètre intérieur 8 ou 10 mm (non fourni) adapté à la sortie de la pompe. La sortie du tube de refoulement doit être plus haute que le niveau du bac des condensats pour éviter le siphonage.

Comment raccorder l'alarme ?

Vous disposez de contacts NO/NF (normalement ouvert/normalement fermé) avec un pouvoir de coupure de 5 A. Connectez l'alarme selon le schéma électrique de votre installation.

Quelle est la température maximale de l'eau pompée ?

La température maximale de l'eau est de 35 °C. Ne pas pomper d'eau chaude au-delà.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur différentiel 30 mA. Assurez-vous que le détecteur de niveau est correctement installé et que l'aimant est vers le haut. Versez de l'eau dans le bac de condensats pour tester le démarrage automatique.

Comment entretenir la pompe ?

Débranchez l'appareil électriquement. Nettoyez le réservoir, le filtre et le flotteur régulièrement, surtout en début de saison estivale ou si la pompe fonctionne toute l'année. Remettez tout en place et fermez le réservoir.

Puis-je installer la pompe à l'extérieur ?

Non, ce produit est conçu pour une installation uniquement à l'intérieur d'une maison ou d'un local. Ne pas immerger et éviter tout contact des câbles électriques avec l'eau.

Quelle est la puissance électrique de la pompe ?

La puissance est de 22 W avec une alimentation de 220-240 V à 50 Hz. Un disjoncteur différentiel de 30 mA est recommandé.

Que signifie la protection thermique ?

La pompe est protégée contre la surchauffe : elle s'arrête automatiquement si la température interne atteint 70 °C et redémarre automatiquement après refroidissement.

Le produit est-il garanti ?

Oui, le produit bénéficie d'une garantie de 2,5 ans à condition d'avoir été installé et utilisé conformément aux instructions de la notice.

MODE D'EMPLOI Sanialarm Sanibroyeur

Cet appareil n'est pas destiné aux personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées, ou auxquelles l'expérience et les connaissances font défaut, excepté si elles sont sous surveillance et reçoivent les instructions nécessaires pour utiliser l'appareil, avec l'aide d'une personne responsable de leur sécurité. Surveiller les enfants et veiller à ce qu'ils ne jouent pas avec l'appareil.

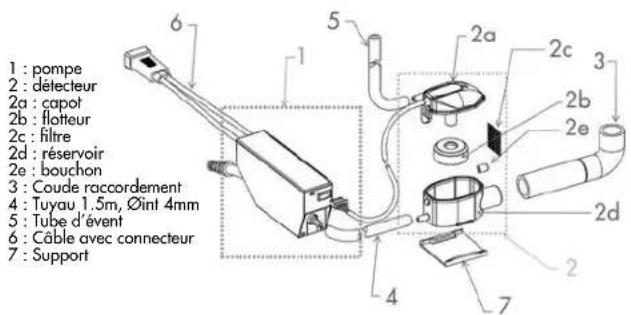

1. Contenu de la boîte

SANICONDENS Clim mini est composé de deux éléments :

• Bloc pompe
• Détecteur trois niveaux

2. Avertissement

• Conçu uniquement pour pomper de l'eau. Installation électrique selon les règles de l'art.
• Ne doit pas fonctionner à sec.
• Installer le détecteur horizontalement.
• Installer uniquement à l'intérieur d'une maison ou d'un local.
• Ne pas immerger.
• Débrancher électriquement avant toute intervention.
• Disposer le flotteur avec l'aimant vers le haut.

3. Données techniques

Niveau sonore à 1m	<24 dB(A)
Débit max	15 l/h
Refoulement max	14 m
Refoulement max recommende	6 m
Aspiration max	2 m
Alimentation	220-240V-50Hz
Puisance	22 W
Protection thermique	Déclenchement à 70°C et réenclenchement automatique
Température max de l'eau	35°C

A - bloc de détention

Aimant vers le haut Couvercle fermé. Connecter le tube d'évent sur le capot du détecteur et orienter ce tube vers le haut. - Installer le détecteur à l'horizontal à l'aide du support fourni.

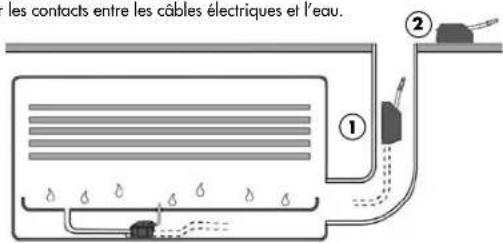

B-bloc pompe

Installer la pompe dans la goulotte ou dans le faux plafond. Bien respecter la direction de pompage (voir flèche sur le bloc pompe). Installer la pompe de préférence a la verticale. Réserver un espace autour du bloc pompe afin de permettre son refroidissement en cas de fonctionnement prolongé. Limiter les contacts entre les câbles électriques et l'eau.

C- connexions hydrauliques

• Connecter le détecteur à l'arrivée des condensats (1). Connecter la pompe et le détecteur à l'aide du tuyau fourni (2).

Evacuation (3) La sortie de la pompe doit être reliée au conduit des eaux usées à l'air libre d'un tube de diamètre intérieur 8 ou 10mm (non fourni). - Attention au siphonage, la sortie du tube de refoulement doit être plus haute que le niveau du bac des condensats.

D- connexions électriques

Connecter le détecteur au bloc pompe avec le câble.

Pour le raccordement de l'alarme, vous disposez de contacts NO/NF

(normalement ouvert/normalement fermé),

le pouvoir de coupure = 5A. Connecter

l'alarme fonction du schéma électrique

de l'installation.

Alimentation :

• Connecter électriquement la pompe (phase,

terre, neutre)

• Soit par l'intermédiaire du climatiseur
• Soit en direct en passant par un dispositif de

disjoncteur différentiel 30mA

5. Mise en service

Verifier les sens de pompage (voir flèche sur le bloc pompe). Verser de l'eau dans le bac de condensats. Vérifier que la pompe démarre et s'arrête quand le niveau d'eau a diminué. Contrer l'étanchéité de connexions.

Tube de refoulement (non fourni)

int 8 ou 10 mm par adaptateur

Bloc de détection

6. Maintenance

Toute intervention de maintenance doit être effectuée hors tension.

Ce produit nécessite une maintenance en début de saison estivale ou régulièrement

si la pompe est utilisée toute l'année

Nettoyer:

Le réservoir. Le filtre. Le flotteur. - Replacer le tout et fermer le réservoir.

6. Maintenance

SANICONDENS Clim mini comprend deux composants:
