Type de produit	Pompe de relevage pour condensats
Marque	Sanibroyeur
Modèle	Sanicondens Clim pack
Alimentation	220-240 V, 50 Hz
Puissance	22 W
Débit maximum	15 l/h
Hauteur de refoulement maximale	14 m
Hauteur de refoulement recommandée	6 m
Hauteur d'aspiration maximale	2 m
Température maximale de l'eau	35 °C
Niveau sonore à 1 m	< 24 dB(A)
Protection thermique	Déclenchement à 70 °C, réenclenchement automatique
Contenu de la boîte	Bloc pompe, détecteur trois niveaux, coude de raccordement, tuyau 1,5 m, tube d'évent, câble avec connecteur, support
Fonctions principales	Pompage des condensats, détection de niveau à 3 niveaux
Entretien	Nettoyer régulièrement le réservoir, le filtre et le flotteur (hors tension)
Sécurité	Débrancher avant intervention ; ne pas immerger ; installation électrique conforme aux normes
Installation	Détecteur horizontal, pompe de préférence verticale ; réservoir d'espace autour de la pompe pour refroidissement

FOIRE AUX QUESTIONS - Sanicondens Clim pack Sanibroyeur

Quelle est la puissance électrique du Sanicondens Clim pack ?

La puissance est de 22 W.

Quelle est la hauteur de refoulement maximale ?

La hauteur de refoulement maximale est de 14 m, mais il est recommandé de ne pas dépasser 6 m pour un fonctionnement optimal.

Peut-on utiliser la pompe pour d'autres liquides que l'eau ?

Non, la pompe est conçue uniquement pour pomper de l'eau. Ne pas l'utiliser avec d'autres liquides.

Comment installer le détecteur de niveau ?

Installer le détecteur horizontalement à l'aide du support fourni, avec l'aimant du flotteur vers le haut. Connecter le tube d'évent sur le capot et orienter ce tube vers le haut.

Quelle est la température maximale de l'eau admissible ?

La température maximale de l'eau est de 35 °C.

Comment nettoyer la pompe ?

Débrancher électriquement, puis nettoyer le réservoir, le filtre et le flotteur. Replacer le tout et fermer le réservoir. Effectuer cette maintenance en début de saison estivale ou régulièrement si la pompe est utilisée toute l'année.

Que faire si la pompe ne démarre pas ?

Vérifier le sens de pompage (flèche sur le bloc pompe), s'assurer que l'alimentation électrique est connectée et que le câble entre détecteur et pompe est branché. Verser de l'eau dans le bac de condensats pour tester le démarrage.

Quelles sont les précautions de sécurité ?

Débrancher électriquement avant toute intervention. Ne pas immerger la pompe. L'installation électrique doit être conforme aux règles en vigueur. Ne pas faire fonctionner à sec.

Peut-on installer la pompe à l'extérieur ?

Non, la pompe est conçue pour être installée uniquement à l'intérieur d'une maison ou d'un local.

Quel est le débit maximum ?

Le débit maximum est de 15 l/h.

MODE D'EMPLOI Sanicondens Clim pack Sanibroyeur

FR Cet appareil n'est pas destiné aux personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées, ou auxquelles l'expérience et les connaissances font défaut, excepté si elles sont sous surveillance et reçoivent les instructions nécessaires pour utiliser l'appareil, avec l'aide d'une personne responsable de leur sécurité. Surveiller les enfants et veiller à ce qu'ils ne jouent pas avec l'appareil.

FRANCE SOCIETE FRANÇAISE D'ASSAINISSEMENT 8. rue d'Aboukir 75002 Paris Tél. [phone] Fax [phone]

UNITED KINGDOM SANIFLO Ltd., Howard House, The Runway South Ruislip Middx., HA4 6 SE Tel. [phone] / Fax [phone]

DEUTSCHLAND SFA SANIBROY GmbH Waldstr. 23 Geb. B5 63128 Dietzenbach Tel. [phone] Fax [phone]

ITALIA SFA ITALIA spa Via del Benessere, 9 27010 Siziano (PV) Tel. [phone] Fax [phone]

ESPAÑA GRUPO SFA C/ Vinyalets,1 P.I. Can Vinyaleta 08130 Sta. Perpétua de Mogoda - Barcelona Tel. [phone] Fax [phone]

PORTUGAL SFA Lda Av 5 de Outubro, 10 -1° 1050-056 Lisboa Tel. [phone] Fax [phone]

BENELUX SFA BENELUX B.V. Voltaweg 4 6101 XK Echt Tel. [phone] Fax [phone]

SVERIGE SANIFLO AB BOX 797 S-191 27 Sollentuna Tel. [phone] Fax + 08-404 15 39

POLSKA SFA POLAND ul. Kolejowa 33 05-092 ComiarkiWarszawa Tel. [phone] Fax [phone]

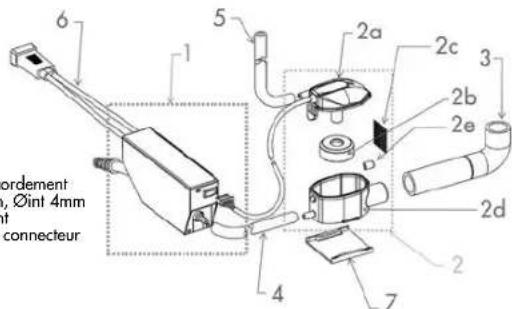

1. Contenu de la boîte

SANICONDENS Clim mini est composé de deux éléments :

• Bloc pompe
• Détecteur trois niveaux

1 : pompe
2 : détecteur
2a: capot
2b : flotteur
2c : filtre
2d : réservoir
2e : bouchon
3 : Coude raccordement
4 : Tuyau 1.5m, ∅int 4mm
5 : Tube d'évent
6 : Câble avec connecteur
7: Support

ordement , Øint 4mm connecteur

2. Avertissement

- Conçu uniquement pour pomper de l'eau.

- Installation électrique selon les rèales

de l'art.

- Ne doit pas fonctionner à sec.

- Installer le détecteur horizontalement.

- Installer uniquement à l'intérieur d'une

maison ou d'un local.

• Ne pas immerger.
• Débrancher électriquement avant toute
  intervention.

- Disposer le flotteur avec l'aimant vers le haut.

1. Données techniques

Niveau sonore à 1m	<24 dB(A)
Débit max	15 l/h
Refoulement max	14 m
Refoulement max recommandé	6 m
Aspiration max	2 m
Alimentation	220-240V-50Hz
Puissance	22 W
Protection thermique	Déclenchement à 70°C et réenclenchement automatique
Température max de l'eau	35°C

4. Installation

A - Bloc de détection

Aimant vers le haut

• Couvercle fermé.
• Connecter le tube d'évent sur le capot du détecteur et orienter ce tube vers le haut.
• Installer le détecteur à l'horizontale à l'aide du support fourni.

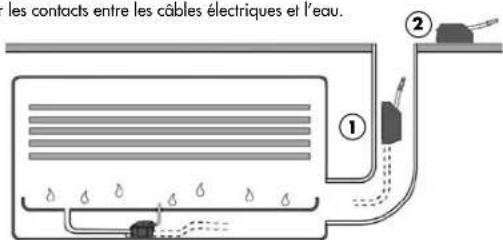

B - Bloc pompe

• Installer la pompe dans la goulotte ^1 ou dans le faux plafond ^2 .
  Bien respecter la direction de pompage (voir flèche sur le bloc pompe).
• Installer la pompe de préférence à la verticale.
• Réserver un espace autour du bloc pompe afin de permettre son refroidissement en cas de fonctionnement prolongé.
• Limiter les contacts entre les câbles électriques et l'eau.

les contacts entre les câbles électriques et l'eau. ① ②

C - Connexions hydrauliques

• Connecter le détecteur à l'arrivée des condensats (1).

• Connecter la pompe et le détecteur à l'aide du tuyau fourni (2).
  Evacuation (3):

• La sortie de la pompe doit être reliée au conduit des eaux usées à l'aide d'un tube de diamètre intérieur 8 ou 10mm (non fourni).

• Attention au siphonage, la sortie du tube de refoulement doit être plus haute que le niveau du bac des condensats.

D - Connexions électriques

- Connecter le détecteur au bloc pompe avec le câble.

Pour le raccordement de l'alarme, vous disposez de contacts NO/NF (normalement ouvert/normalement fermé), le pouvoir de coupure = 5A. Connecter l'alarme en fonction du schéma électrique de l'installation.

Alimentation
- Connecter électriquement la pompe (phase, terre, neutre) :
- Soit par l'intermédiaire du climatiseur - Soit en direct en passant par un dispositif de disjoncteur différentiel 30 mA.

NF NO noir y/o blanc violet

5. Mise en service

• Vérifier les sens de pompage (voir flèche sur le bloc pompe).
• Verser de l'eau dans le bac de condensats.
• Vérifier que la pompe démarre et s'arrête quand le niveau d'eau a diminué.
  Contrôler l'étanchéité des connexions.

Tube de refoulement (non fourni)

∅ int. 8 ou 10 mm par adaptateur

6. Maintenance

• Toute intervention de maintenance doit être effectuée hors tension.
• Ce produit nécessite une maintenance en début de saison estivale ou régulièrement
  si la pompe est utilisée toute l'année.
  Nettoyer

• Le réservoir.
• Le filtre.
• Le flotteur.
- Replacer le tout et fermer le réservoir.

Bloc de détection

102
