Caractéristiques techniques	Affichage LCD, profondeur maximale de 120 mètres, autonomie de la batterie jusqu'à 40 heures, algorithme de décompression PADI RGBM.
Modes de plongée	Mode air, mode nitrox, mode profond, mode gauge.
Utilisation	Conçu pour la plongée récréative, facile à utiliser avec des menus intuitifs et un affichage clair.
Maintenance	Rinçage à l'eau douce après chaque utilisation, vérification régulière de l'état de la batterie et des joints d'étanchéité.
Sécurité	Alertes visuelles et sonores pour la profondeur, le temps de plongée et la saturation en azote.
Informations générales	Poids léger, compatible avec des accessoires tels que des ordinateurs de plongée supplémentaires et des capteurs externes.

FOIRE AUX QUESTIONS - Veo 2.0 OCEANIC

Comment recharger l'ordinateur de plongée OCEANIC Veo 2.0 ?

Pour recharger l'ordinateur OCEANIC Veo 2.0, utilisez le câble USB fourni et connectez-le à un port USB compatible. Assurez-vous que l'appareil est éteint pendant la charge.

Comment changer les unités de mesure sur le OCEANIC Veo 2.0 ?

Pour changer les unités de mesure, accédez au menu des réglages, puis sélectionnez 'Unité'. Vous pouvez choisir entre le système impérial et le système métrique.

Que faire si l'écran de l'ordinateur reste noir ?

Si l'écran reste noir, vérifiez si la batterie est chargée. Si la batterie est chargée et que l'écran reste noir, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment mettre à jour le logiciel de l'OCEANIC Veo 2.0 ?

Pour mettre à jour le logiciel, téléchargez le dernier logiciel disponible sur le site officiel d'OCEANIC, puis suivez les instructions fournies pour transférer la mise à jour sur votre appareil via le câble USB.

L'ordinateur affiche un message d'erreur, que faire ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour identifier l'erreur spécifique. Pour les erreurs de capteur, il est recommandé de contacter le service client pour une assistance supplémentaire.

Comment calibrer mon OCEANIC Veo 2.0 ?

Pour calibrer votre OCEANIC Veo 2.0, accédez au menu des réglages, sélectionnez 'Calibration' et suivez les instructions à l'écran pour calibrer les capteurs selon les conditions de plongée.

Peut-on plonger avec un OCEANIC Veo 2.0 en mode Nitrox ?

Oui, l'OCEANIC Veo 2.0 prend en charge le mode Nitrox. Vous pouvez le configurer dans le menu des réglages en sélectionnant 'Mode' puis 'Nitrox' et en entrant les valeurs d'oxygène appropriées.

Quelle est la profondeur maximale de plongée de l'OCEANIC Veo 2.0 ?

L'OCEANIC Veo 2.0 a une profondeur maximale de plongée de 120 mètres.

Comment sauvegarder mes données de plongée ?

Pour sauvegarder vos données de plongée, connectez l'ordinateur à un ordinateur via le câble USB et utilisez le logiciel OCEANIC pour transférer et sauvegarder vos fichiers de plongée.

L'ordinateur peut-il être utilisé pour la plongée en apnée ?

L'OCEANIC Veo 2.0 est conçu pour la plongée sous-marine. Il n'est pas recommandé pour la plongée en apnée, car il ne possède pas toutes les fonctionnalités nécessaires pour ce type d'activité.

MODE D'EMPLOI Veo 2.0 OCEANIC

Les détails des conditions de garantie figurent sur la carte de garantie produit livrée avec l'instrument. Enregistrement en ligne sur www.OceanicWorldwide.com

AVERTISSEMENT SUR LES DROITS D'AUTEUR

Ce manuel d'utilisation est protégé par la loi sur les droits d'auteurs. Tous les droits sont réservés. Il ne doit pas, en totalité ou en partie, être copie, photocopié, reproduit, traduit ou réduit à un format interprétable par unquelconque support électronique ou par une machine sans accord écrit préalable de Oceanic/2002 Design.

VEO 2.0 Operating Manual, Doc. N°12-5204

© 2002 Design, 2009

San Leandro, CA USA 94577

AVERTISSEMENT SUR LES MARQUES COMMERCIALES, LES APPELLATIONS COMMERCIALES ET LES MARQUES DE SERVICES

Oceanic, le logotype Oceanic, VEO 2.0, le logo VEO 2.0, Diver Replaceable Batteries, Graphic Diver Interface, Tissue Loading Bar Graph (TLBG), Pre Dive Planning Sequence (PDPS), Set Point, Control Console, et OceanLog sont toutes des marques commerciales déposées ou non, des appellations commerciales et des marques de service d'Oceanic. Tous les droits sont réservés.

AVERTISSEMENT SUR LES BREVETS

Des brevets américain ont eté délivrés ou sollicités pour protégé les caractéristiques de conception suivantes : Data Sensing and Processing Device (brevet américain n° 4.882.678). Set TLBG Alarm et autres brevets en instance. User Setable Display (brevet américain n° 5.845.235) est la propriété de Suunto Oy (Finlande).

MODELE DE DÉCOMPRESSION

Les programmes contenus dans le VEO simulant l'absorption d'azote par le corps grâce à un modele mathematique. Ce modele permet simplement de gerer un grand nombre de cas à partir d'une série de données limitées. Le modele de l'ordinateur de plongée VEO bénéficiaie des dernières recherches et experimentations en matière de théorie de la décompression. Cependant, l'utilisation du VEO, tout comme l'utilisation des tables de plongée sans décompression de l'US Navy (ou autre), ne représentent pas une garantie contre les maladies de décompression (par exemple les douleurs dues au changement de pression). La physiologie de chaque plongeur est différente et peut même varier d'un jour à l'autre. Aucun instrument ne peut prévoir les réactions de votre corps à un profil de plongée particulier.

TABLE DES MATIÈRES

GARANTIE, AVERISSEMENTS, MODELE DE DÉCOMPRESSION 2
CHARACTERISTIQUES ET FONCTIONS 7

PRÉSENTATION DE L'AFFICHAGE 8

VUE D'ENSEMBLE 9

SYSTème DE MENUS 10
RETROECLAIRAGE SMARTGLO 11
SIGNAL SONORE D'ALARME 12
INTERFACE PC 14
ALIMENTATION 15

MODES D'UTILISATION 16

MENU/MODES SURFACE NORM 17

ACTIVATION 18
ÉCRAN PRINCIPAL ET ÉCRANS SECONDAIRES ALT DU MODE SURFACE 19

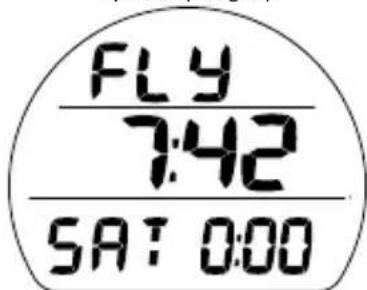

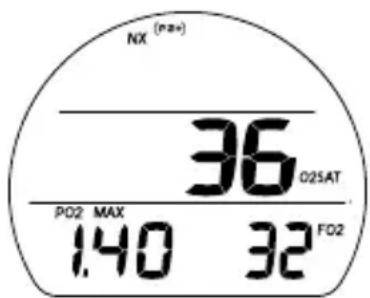

TEMPS D'INTERDICTION DE VOL/DE DÉSATURATION 21

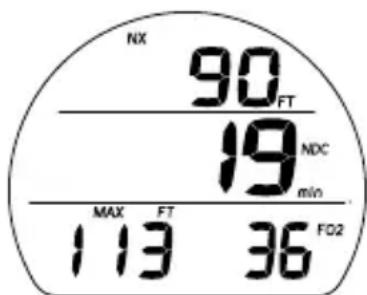

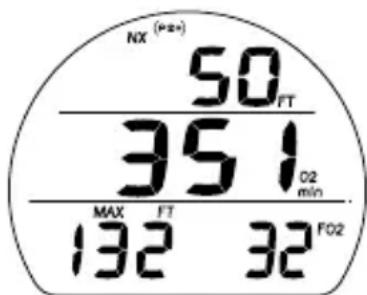

MODE PLAN (NORM) 23

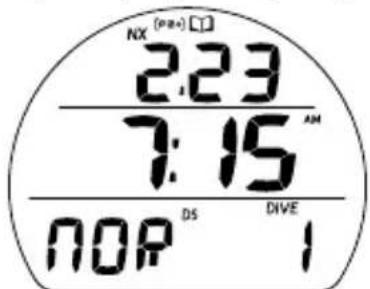

MODELOG(NORM/GAUG) 25

MENUSETF（REGLAGEDUFO2ENMODENORM) 28

Réglage du FO2 30
Réglage du FO2 par défaut 31

MENUSTA (REGLAGE DES ALARMES EN MODES NORM/GAUG) 32

Réglage du signal sonore d'alarme 32

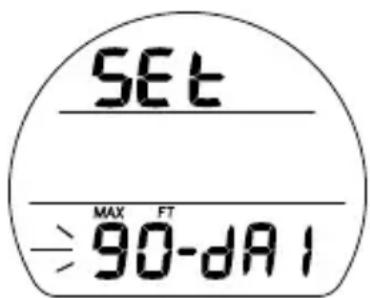

Réglage de l'alarme de profondeur 32
Réglage de l'alarme de temps de plongée écoulé 33

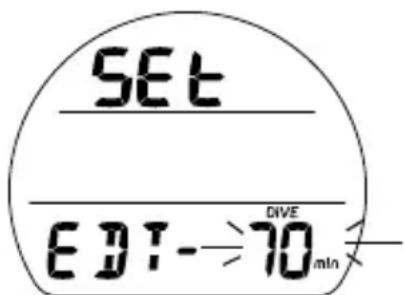

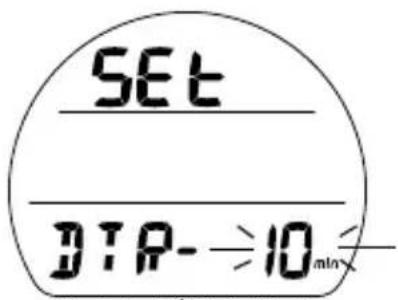

Réglage de l'alarme du graphique de charge des tissus 33
Réglage de l'alarme de temps de plongée restant 34
Réglage de l'alarme PO2 34

TABLE DES MATIÈRES (suite)

MENUSETU (REGLAGE DES UTILIARES) 35

Réglage de l'activation par immersion 35

Réglage des unités de mesures 35

Réglage d'un palier profond 36

Réglage d'un palier de sécurité 36

Réglage de l'algorithmie 37

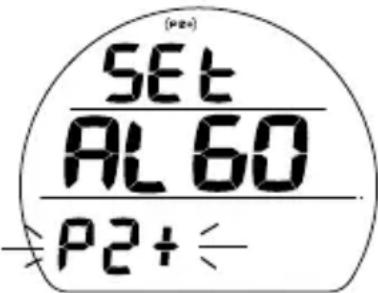

Réglage du facteur de prudence 37

Réglage de la durée de rétroéclairage (Glo) 38

Réglage du taux d'échantillonnage 38

MENUSETT (REGLAGE DES ÉLÉMENTS DE TEMPS) 39

Réglage du format de la date 39

Réglage du format de l'heure 39

Réglage de l'heure 40

Réglage de la date 40

SET M (RéGLAGE DU MODE D'UTILISATION EN PLONGEE) 41

MODE HISTORY (NORM/GAUG) 42

NUMERO DE SERIE 43

FONCTION CLEAR (RÉINITIALISATION) 44

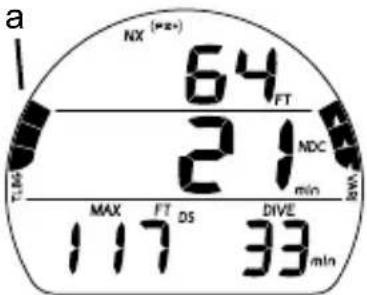

SPECIFICITES DU MODE PLONGEE 45

HISTOGRAMMES 46

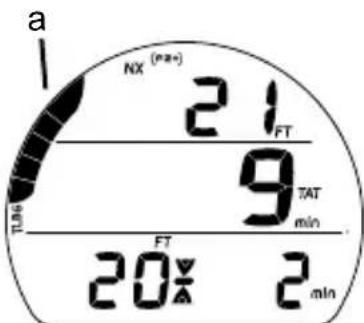

TLBG 46

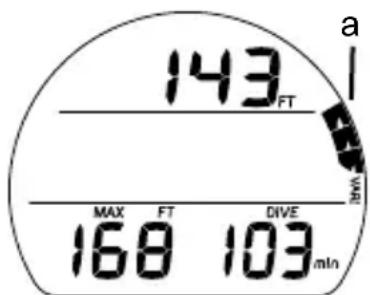

VARI 47

ALGORITHM 48

FACTEUR DE PRUDENCE (CF) 48

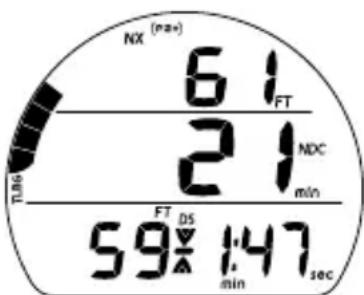

PALIER PROFOND (DS) 49

PALIER DE SECURITE (SS) 49

TEMPS DE PLONGEE RESTANT (DTR) 51

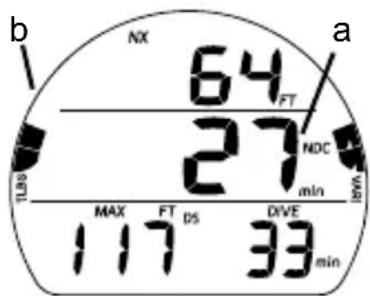

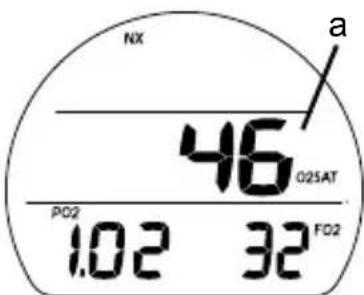

TEMPS DE PLONGEE RESTANT SANS DECOMPRESSION (NDC ou No Deco DTR) 51

TEMPS D'OXYGENE RESTANT (O2 DTR) 52

TABLE DES MATIÈRES (suite)

MODES DE PLONGEE NORM 53

ÉCRAN PRINCIPAL ET ÉCRANS SECONDAIRES ALT DE PLONGÉE SANS DÉCOMPRESSION 54

PALIER PROFOND 55

PALIER DE SECURITE 56

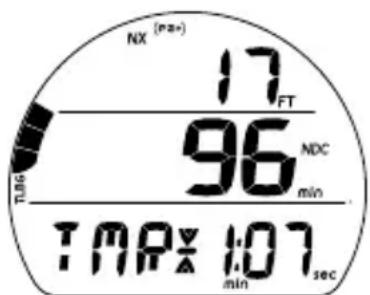

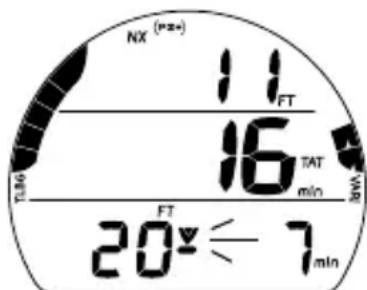

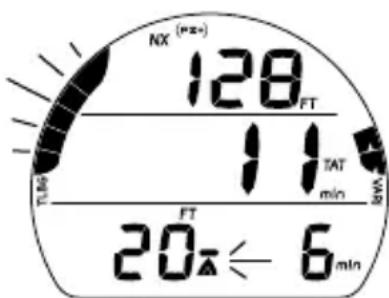

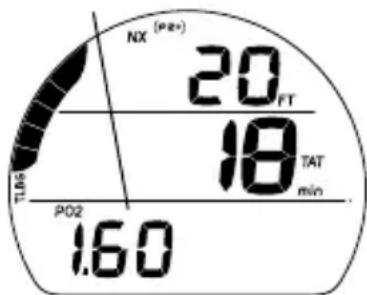

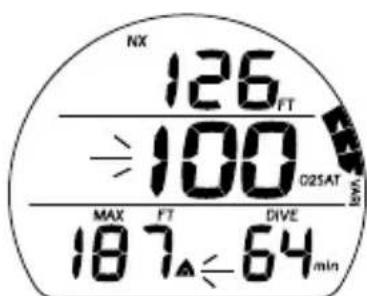

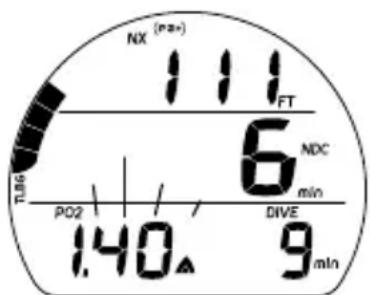

DECOMPRESSION 57

INFRACTION PROVISOIRE (CV) 60

INFRACTION DIFFEREE 1 (DV 1) 61

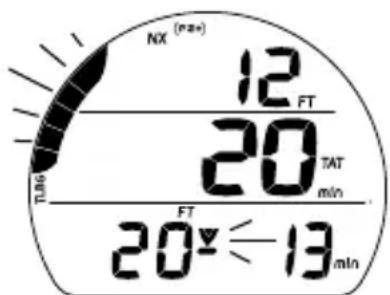

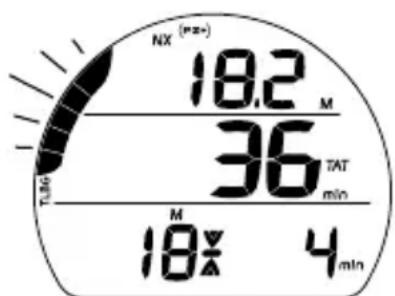

INFRACTION DIFFEREE 2 (DV 2) 61

INFRACTION DIFFEREE 3 (DV 3) 62

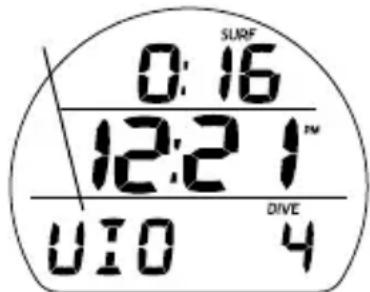

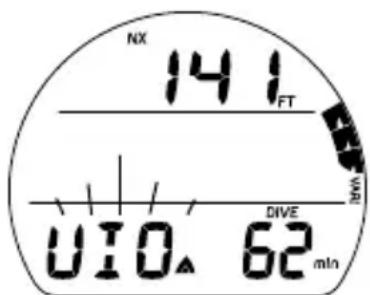

INFRACTION AVEC LIMITATION AU MODE PROFONDIMETRE (VGM) 62

HAUT NIVEAU DE PO2 (mode NORM uniquement) 64

HAUT NIVEAU D'O2 (mode NORM uniquement) 66

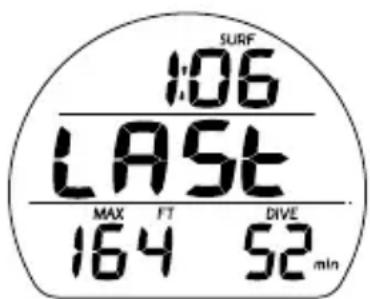

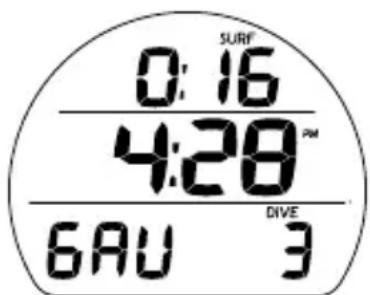

MODE GAUGE (PROFONDIMÉTRE NUMÉRIQUE) 69

ÉCRAN PRINCIPAL ET ÉCRANS SECONDAIRES ALT DU MODE SURFACE GAUG. 70

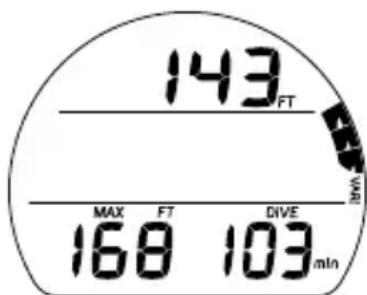

MENUDUMODESURFACEGAUG. 71

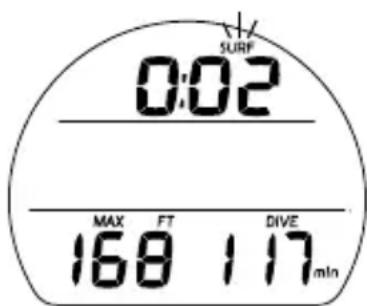

ÉCRAN PRINCIPAL ET ÉCRANS SECONDAIRES ALT DU MODE PLONGÉE GAUG 72

INFRACTION DIFFEREE 3 (DV 3) 73

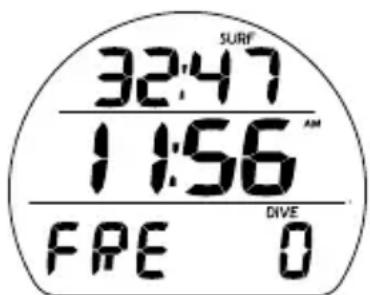

MODE PLONGEE LIBRE (FREE) 75

ECRAN PRINCIPAL ET ECRANS SECONDAIRES ALT DU MODE SURFACE FREE 76

MENUDUMODESURFACEFREE 77

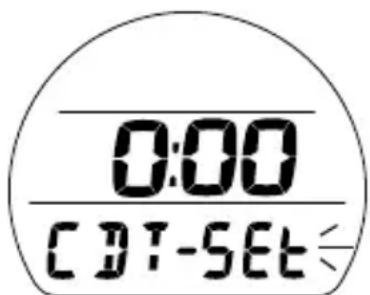

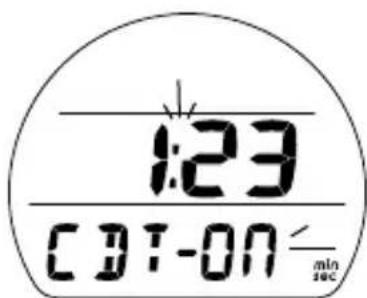

Minuteur de compte à rebours (CDT) 77

Réglage de l'alarme de temps de plongée écoué 80

Réglage des alarmes de profondeur 81

Set M (réglage du mode d'utilisation en plongée) 82

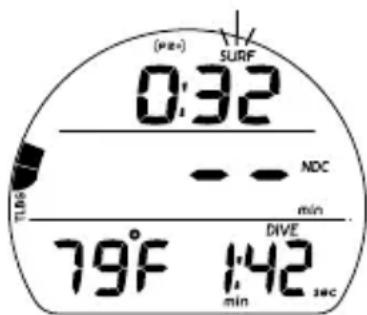

ECRAN PRINCIPAL ET ECRANS SECONDAIRES ALT DU MODE PLONGEE FREE 83

ALARMES DU MODE PLONGEE FREE 85

TABLE DES MATIÈRES (suite)

RÉFERENCES 87
INTERFACE PC 88
ENTRETIEN ET NETTOYAGE 90
INSPECTIONS ET RÉVISIONS 90
RETIRER LE MODULE DE SA COQUE 92
REEMPLACEMENT DE LA PILE 92
REPLACER LE MODULE DANS SA COQUE 96
RéGLAGE ET AJUSTEMENT DE L'ALTITUDE 97
OCEANIC WORLD WIDE 98

DONNÉES TECHNIQUES 99
TABLEEAU DES LIMITES DE PLONGEE SANS DÉCOMPRESSION SELON L'ALGORITHMPE PZ+ 100
TABLEEAU DES LIMITES DE PLONGEE SANS DECOMPRESSION SELON L'ALGORITHMDE DSAT 101
SPécifications 102
RELEVÉ DES INSPECTIONS / RÉVISIONS 105

Bienvenue chez OCEANIC

et

MERCI

d'voir besoin le

VEO 2.0

CHARACTERISTIQUES ET FONCTIONS

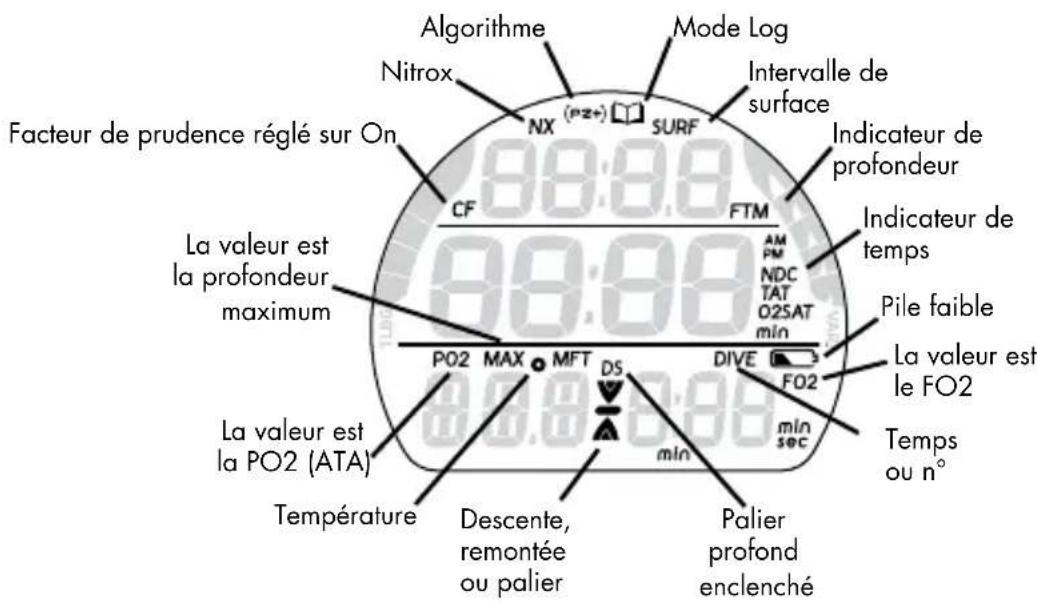

PRÉSENTATION DE L'AFFICHAGE

ICONES

VUE D'ENSEMBLE

Le VEO 2.0 est un ordinateur de plongée unique équipé des fonctions suivantes >>

2 boutons de commandes
- 9 menus
29 sélections de réglages
- Valeurs de réglage variables
- 3 modes d'utilisation
1 mélange gazeux au Nitrox
18 mises en garde/alarmes
- Double algorithm
- Fonction palier profond sans décompression
- Fonction palier de sécurité sans décompression

Profondimetre allant jusqu'à 120 M/400 FT
Compensation de l'altitude
Facteur de prudence appliqueaux limites de plongee sansdécompression
Vitesse de remontée variable
- Transfert de paramètres depuis un PC/telechargement de données
- Alarme sonore avec DEL clignotante
- Pile replacable par l'utilisateur
- Mise à jour du microprogramme par l'utilisateur

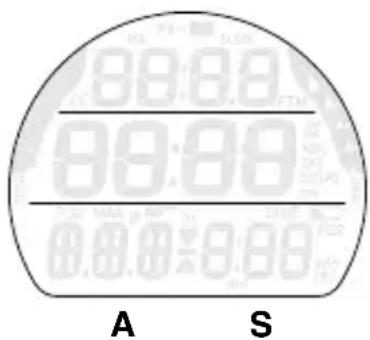

CONSOLE DE CONTROLLE INTERACTIVE

La console de contrôle interactive est dotée de 2 boutons de commandes qui vous permettent de naviguer dans le système unique de menus du VEO.

Ces boutons sont designés par les lettres S et A.

Sur le devant a gauche >> Avancer (A)
Sur le devant a droite >> Sélectionner (S)

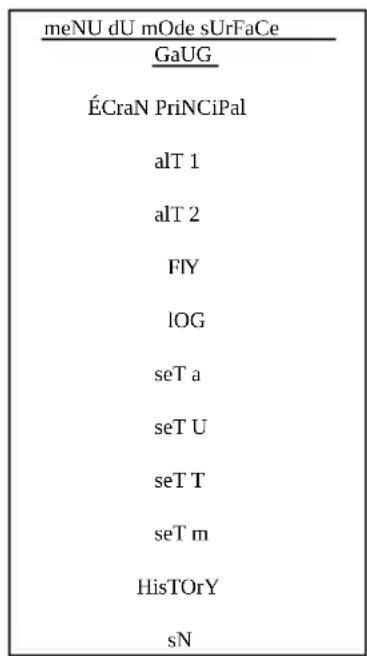

MENU SURFACE GAUG

ÉCRAN PRINCIPAL SURFACE

ALT 1 SUR-FACE

ALT 2 SUR-FACE

FLY

LOG

SET A

SET U

SET T

SET M

HISTORY

SN

Exemple de menu (toutes les sélections possibles sont affichées)

SYSTEME DE MENUS

L'écran de visualisation LCD sert à afficher des messages alphanumeriques, des valeurs de mesures et des systèmes de menus relatifs à la sélection de réglages et à d'autres fonctions auxiliaires.

Il existe 9 menus qui comprend :

Le menu NORM
- Le menu GAUG
- Le menu FREE
- Le menu Set F
- Le menu Set A
Le menu Set M
- Le menu Set T
- Le menu Set U
- Le menu Set FA

Chaque menu permet l'accès à toute une série de sélections. Lors de l'ouverture d'un menu, le déplacement s'effectue de manière déroulante, en partant de la première sélection. Les sélections possibles s'affichent l'une après l'autre.

• L'exemple de gauche montre comment un menu se désenterait si toutes les sélections étaient affichées sur un seul écran.

Menu : actions sur les boutons >>

A (< 2 sec) pour acceder aux selections du menu et avancer dans celles-ci
A (maintenu enonce) pour faire defiler les selections du menu
S (< 2 sec) pour acceder aux sélections ou pour les enregistrer

Appuyer sur A (< 2 sec) lors de la visualisation de la dernière selection du menu permet de revenir à la première selection (telle que l'écran principal du mode surface).

Rétroéclairage SMARTGLO®

Le VEO est équipé d'un capteur capable de mesurer l'intensité de l'éclairage ambient. Le rétroéclairge se mettra en route uniquement si le niveau de lumière est faible.

Pour activer le retroéclairage SmartGlo >> appuyez sur le bouton S.

• Si le niveau de lumière ambiente est faible, le rétroéclairage va s'activer et éclairer l'écran pendant le temps de pression sur le bouton en plus de la durée définie (0, 5, ou 10 secondes) avec un maximum de 20 secondes.
  (^Le retroéclairage s'eteint si I'on appuie sur S pendant plus de 10 secondes).
• Appuyez sur S à nouveau pour l'activer quand vous le souhaitez.

L'usage intensif du retro éclairage réduit la durée de vie estimée de la pile. Notez également que le retroéclairage ne fonctionne pas lors d'une situation de pile faible ou quand le VEO est connecté à un PC.

Signal sonore d'alarme

Lors d'une utilisation en mode NORM ou GAUG, le signal sonore de l'alarme se déclenchera au rythme d'un bip par seconde durant 10 secondes, sauf s'il est régle sur Off. Durant ce laps de temps, il est possible d'accuser réception du signal sonore et de l'arrête en appuyant sur le bouton S (moins de 2 secondes).

Une mise en garde lumineuse par DEL, au bas du boîtier, est synchronisée avec le signal sonore et clignote en même temps que le signal retentit. Elle s'éteindra lorsque vous arrêtez l'alarme. Le signal sonore et la mise en garde par DEL seront inactifs si le signal sonore est régé sur OFF (groupe de réglage A).

Le mode de plongée FREE possède son propre groupe d'alarmes qui émettent 3 bips courts à une ou à trois reprises. Elles ne peuvent pas être coupées et l'utilisateur ne peut en accuser réception.

Situations qui vont déclencher l'alarme de 10 secondes en mode NORM/GAUG :

** Éléments déclencheurs uniquement en mode NORM.

• Le point de réglage de l'alarme de profondeur est dépasse.

• Le temps de plongée restant a atteint le point de réglage sélectionné**.

• Le temps de plongée écoulé a atteint le point de réglage sélectionné.

• Le niveau de PO2 a atteint le point de réglage sélectionné**.

• Haut niveau d'O2 à 300 OTU (100%)**

• Le graphique de charge des tissus a atteint le point de réglage sélectionné**.

• La vitesse de remontée dépasse 18 MPM (60 FPM) à plus de 18 M (60 FT), ou dépasse 9 MPM (30 FPM) entre 18 M (60 FT) et la surface.

• Le passage en mode Décompression (Deco)**.

• Une infraction provisoire (remontée à une profondeur inférieure à celle du palier de décompression fixé durant moins de 5 minutes) .

• Une infraction différée (remontée à une profondeur inférieure à celle du palier de décompression fixé durant plus de 5 minutes) .

• Une infraction différée (un palier de décompression à une profondeur supérieure à 18 M/60 FT est nécessaire)***.

• Une infraction différée (la profondeur maximale d'utilisation de 100 M/330 FT en mode NORM/FREE ou de 120 M/399 FT en mode GAUG est dépassée).

Un bip court unique (qui ne peut pas etre désacte) retentit dans le cas suivant :

10 minutes après avoir fait surface après une plongée avec infraction.

Trois bips courts (qui ne peuvent pas etre désactivés) retentissent dans les cas suivants :

• La vitesse de remontée est de 15,1 à 18 MPM (51 à 60 FPM) à plus de 18 M (60 FT), ou de 7,5 à 9 MPM (26 à 30 FPM) entre 18 M (60 FT) et la surface.

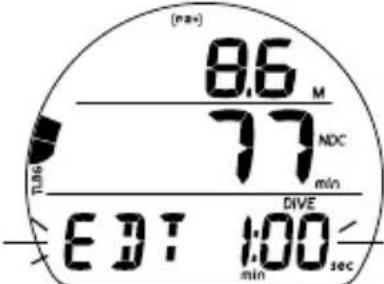

• L'alarme de temps de plongée écoué en mode FREE (3 bips toutes les 30 secondes si elle est réglée sur On).

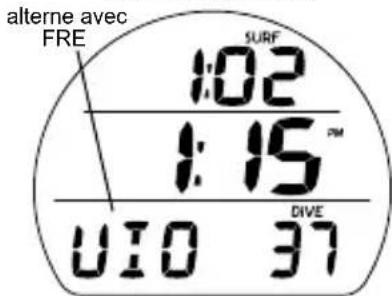

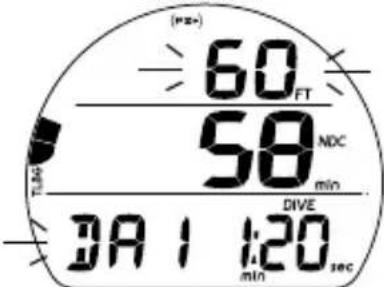

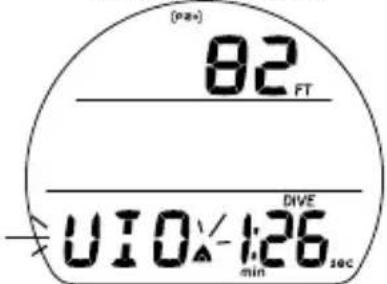

• Les alarmes de profondeur 1, 2 ou 3 en mode FREE (réglées de façon sequentielles selon la profondeur). Chaque alarmé émet 3 bips, 3 fois.
• Alarmes de graphique de charge des tissus en mode FREE (zone de prudence, 4 segments). 3 bips, 3 fois.
• Entrée en décompression durant une plongée en mode FREE (infraction). 3 bips, 3 fois.

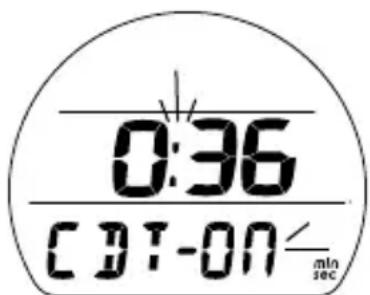

• En mode de plongée FREE, le minuteur du compte à rebours atteint 0:00. 3 bips 3 fois.

Dans les situations de plongée NORM suivantes, le signal continu de 10 secondes est suivi d'un bip soutenu de 5 secondes qui ne cette pas à l'accusé de réception :

• Une remontée au-dessus d'un palier de décompression durant plus de 5 minutes.
• Un palier de décompression est nécessaire à une profondeur de 18 M/60 FT ou plus.
  Lors du retour en surface après une plongée avec infraction provisoire.

INTERFACE PC

Pour permettre le transfert de parametes et le tléchéargement de données, l'interface s'effectue en connectant le VEO à un PC via un port USB grâce au cable spécial d'interface.

Le logiciel ainsi que le pilote USB requis figurent sur le CD Oceanlog et peuvent être téléchargeés sur le site Internet OceanicWorldwide. La rubrique d'aide (HELP**) du programme sert de manuel d'utilisation et peut être imprimée pour un usage personnel.

** Avant d'essayer de télécharger des données depuis votre VEO ou d'y transférer des paramétres, veuilles consultier la section d'aide (HELP) du programme Oceanlog. Il est recommendé d'imprimer les sections de la rubrique d'aide (HELP) que vous considérrez comme appropriées à vos activités d'interface.

Le programme de transferts de paramétres (Settings Upload) du logiciel Oceanlog peut être utilisé pour définir/modifier les réglages des menus Set A (alarmes), Set U (utilitaires), Set T ( éléments de temps) et Set FA (alarmes mode Free) à l'aide du même système d'interface. Les éléments relatifs au FO2 doivent être paramétrés à l'aide des boutons de commandes.

La partie Download du programme, permet de recupérer (telecharger) des données de plongée à partir du VEO et de les transférer vers un PC. Ces données comprehennent le numéro de la plongée, le temps d'intervalle de surface, la profondeur maximum, le temps de plongée écoué, le statut de plongée sans décompression, la date/heure de début, la température la plus BASSE sous l'eau, le taux d'échantillonnage, le profil de plongée et les points de réglage.

Le programme Oceanlog permet également demettre a niveau certaines versions du microprogramme du VEO (logiciel du systeme d'exploitation). Cette operation est suivie d'une réinitialisation de toutes les données d'exploitation du VEO. Etant donné que ces mises a niveau requisere un réinitialisation du VEO, un blocage est nécessaire durant 24 heures après les plongées.

• Veuillez vous reférer à la page 88 pour plus de détails sur le programme Oceanlog et sur l'interface PC.

ALIMENTATION

• Pile >> 1 pile au lithium, 3 v de type CR2450
• Durée de stockage >> jusqu'à 5 ans selon les spécificités de la pile
• Durée de vie en service >> 100 heures de plongée à raison d'une sortie d'une heures par jour de plongée, jusqu'à 300 heures de plongée à raison de trois sorties d'une heures par jour de plongée
• Remplacement >> par l'utilisateur (tous les ans de préférence)

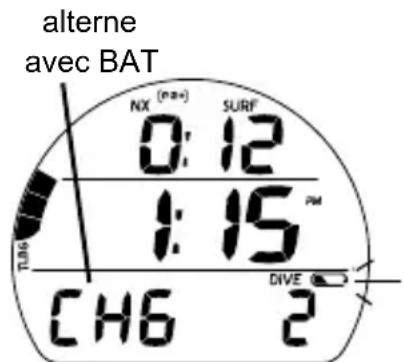

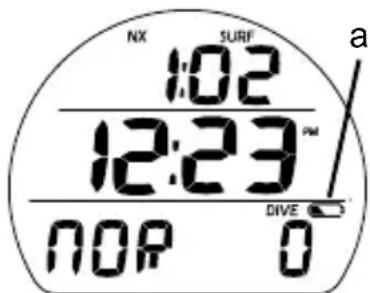

PILE FAIBLE EN SURFACE

< = 2.75 volts (niveau de mise en garde)

• Les fonctions ordinateur de plongée sont maintainues, le rétroéclairage est désactivé.
  L'icone de la pile s'affiche en continu (fig. 1a)

<= 2,50 volts (trop faible - niveau d'alarme)

• Toutes les fonctions s'arrêtent.
• L'icone de la pile se met à clignoter pendant 5 secondes et l'instrument s'éteint.

PILE FAIBLE EN PLONGEE

<= 2,75 volts (niveau de mise en garde)

• Les fonctions ordinateur de plongée sont maintainues, le rétroéclairage est désactivé.
• L'icone de la pile s'affiche en continu lors du passage en mode surface.

<= 2,50 volts (trop faible - niveau d'alarme)

• Les fonctions ordinateur de plongée sont maintainues, le rétroéclairage est désactivé.
• L'icone de la pile se met à clignoter et les indications CHG >> BAT alternent (fig. 2) lors du passage en mode surface. Puis au bout de 5 secondes, l'instrument s'éteint.

Fig. 1 - PILE FAIBLE

Fig. 2 - CHANGEZ LA PILE

MODES D'UTILISATION

Mode NORM >> pour les activités de plongée à l'air et au Nitrox

Mode GAUG >> pour les activités de plongée en scaphandre autonome

Mode FREE >> pour les activités de plongée en apnée avec indication de la profondeur et du temps

Si aucune plongée n'a ete effectuée au cours des 24 heures ecoulées, NORM est le mode par défaut lors de l'activation de l'instrument. On accede aux autres modes grace au menu surface.

Lors d'une utilisation en modes surface, l'instrument va passer sur le mode de plongée sélectionné lors d'une descente à 1,5 M (5 FT) durant 5 secondes.

• Lorsque l'activation par immersion est reglee sur Off, l'instrument passera en mode plongee uniquement s'il est activé en surface.
• Lorsque l'activation par immersion est reglee sur On, le contact avec I'eau va activer I'unité qui passera sur le mode de plongee selectionné à la descente.

L'instrument repassera du mode plongée au mode surface en cas de remontée à 1,2 M (4 FT) durant 1 seconde. Durant les 10 premières minutes qui suivent une plongée en mode NORM/ GAUG ou durant une minute après une plongée en mode FREE, l'écran principal du mode plongée va rester actif et afficher la profondeur maximum, le temps de plongée écoué et l'intervalle de surface avec les deux points qui clignotent.

• Une descente dans les 10 minutes qui suivant une remontée en surface après une plongée en mode NORM/GAUG, ou dans la minute qui suit la remontée en surface après une plongée en mode FREE, est considérée comme une continuation de la première plongée.
• ÀpRES qu'un intervalle de 10 minutes (ou 1 minute) se soit écoué, l'écran principal surface classique va s'afficher. Toute descente est alors considérée comme une nouvelle plongée.

MENU/MODES SURFACE NORM

Pour activer le VEO, appuyez sur n'importe quel bouton puis relâchéz-le.

• L'unité entre alors en mode diagnostic et affiche tous les segments de l'écran LCD sous forme de 8, puis affiche des tirets (--) puis un compte à rebours de 9 à 0 apparait. Une vérification de l'affichage et de la tension est effectue pour s'assurer que tout est en ordre.
• ÀpRES l'activation manuelle, l'unité vérifie également la pression barométrique ambiante et calibre sa profondeur actuelle à 0.À 916 mètres (3 001 pieds) ou plus, il ajustera le calibrage de la profondeur à une altitude plus élevé.

Le VEO est équipé de contacts situés sur les axes des boutons et sur les broches du port de données PC. Ils sont automatiquement l'activer et le faire entraire en mode plongée quand ils deviennent humides et que la profondeur atteint 1,5 M (5 FT).

Après l'activation et les diagnostics, le VEO passera en mode surface NORM, affichera l'écran principal et permettra l'accès au menu surface NORM.

Menu/écran principal surface NORM : actions sur les boutons

• A (< 2 sec) >> pour avancer dans les éléments de menu.
• A (maintenu enforcé) >> pour faire défiler les éléments de menu.
• S (pression) >> pour activer le rétroéclairage SmartGlo.
• 2 min (sans action sur les boutons) >>回头 à l'écran principal.

ÉCRAN PRINCIPAL DU MODE SURFACE NORM : paramètres affichés (fig. 3A, B)

Temps (h:min) d'intervalle de surface avec icône SURF. Si aucune plongée n'a été effectue, affichage du temps écoulé depuis l'activation
Heure de la journee (h:min) avec icone AM ou PM si format 12 heures. Pas d'icone si format 24 heures
Indication NOR
Icône DIVE avec numéro de la plongée, jusqu'à 24 sur cette période d'activation (0 si aucune plongée n'a encore été réalisée)
Icône NX si le FO2 est régèle sur Nitrox
Icône (PZ+) si cet algorithme est sélectionné. Pas d'icone si Dsat est sélectionné
Icône CF si le facteur de prudence est régle sur On
Graphique de charge des tissus avec icône TLBG, le cas échéant après une plongée en mode NORM ou FREE
Icône de la pile si le voltage est faible
- A (< 2 sec) pour acceder à l'écran secondaire ALT 1
- A (maintenu enforcé) pour faire défiler les éléments de menu.
- S (pression) pour activer le rétroéclairage SmartGlo.

Lors du退还 en surface après une plongée, l'écran principal du mode plongée restera affché durant les 10 premières minutes (l'intervalle de surface prend la place de la profondeur), après quoi, l'écran principal du mode surface s'affichera.

Fig. 3A - ÉCRAN PRINCIPAL DU MODE SURFACE NORM (aucune plongée effectue jusqu'à)

Fig. 3B - ÉCRAN PRINCIPAL DU MODE SURFACE NORM (>10 min après la plongée 1)

Fig.4-ECRAN SECONDAIRE ALT 1 DU MODE SURFACE NORM (données de la dernière plongée)

Fig.5-ECRAN COMPLEMENTAIRE ALT 2 DU MODE SURFACE NORM

ÉCRAN SECONDAIRE ALT 1 DU MODE SURFACE

NORM: paramètres affichés (fig. 4)

Intervalle de surface (h:min) avec icône SURF, par rapport à la dernière plongée
Indication LAST significant que les données sont celles de la plongée precedemment effectuee en mode NORM
Profondeur maximum de la plongée précédemment effectuee en mode NORM avec icones MAX et FT (ou M)
Temps de plongée écoulé* (jusqu'à 999 min) avec icones DIVE et min

• tirets si aucune plongée effectue precedemment

• A (< 2 sec) pour acceder à l'écran complémentaire ALT 2

• A (maintenu enforcé) pour faire défiler les éléments de menu.
• S (pression) pour activer le rétroéclairage SmartGlo.

ÉCRAN COMPLEMENTAIRE ALT 2 DU MODE SURFACE NORM : paramètres affichés (fig. 5)

Température avec icône ° et indication F (ou C)
Indication d'altitude si niveau d'éLEVation EL2 (à EL7). N'apparait pas si vous vous trouvez au niveau de la mer

• A (< 2 sec) pour acceder à l'écran complémentaire ALT 3 (si une plongée au Nitrox a été effectue, passage à la fonction Fly/Sat si ce n'est pas le cas).
  A (maintenu enfoncé) pour faire défiler les éléments de menu.
• S (pression) pour activer le rétroéclairage SmartGlo.

ÉCRAN COMPLEMENTAIRE ALT 3 DU MODE SURFACE

NORM: paramètres affichés (fig. 6)

O2 actuel (%) avec icône O2SAT
Valeur définie pour l'alarme PO2 (ATA) avec icônes PO2 et MAX
Point de réglage du FO2 avec icône FO2
Icône NX
Icône (PZ+) si cet algorithme est Sélectionné. Pas d'icône si Dsat est Sélectionné
Icône CF si le facteur de prudence est régle sur On
- A (< 2 sec) pour acceder à la fonction Fly/Sat de temps d'interdiction de vol/de déssaturation.
- A (maintenu enforcé) pour faire défiler les éléments de menu.
- S (pression) pour activer le rétroéclairage SmartGlo.

TEMPS D'INTERDICTION DE VOL/DE DÉSATURATION

La fonction de temps d'interdiction de vol (FLY) est un compte à rebours allant de 23:50 à 0:00 (h:min), qui commence 10 minutes après le_retour en surface (plongée en mode NORM, GAUG ou FREE).

La fonction de temps de désaturation (SAT) est également un compte à rebours qui fournit un calcul du temps nécessaire à la désaturation des tissus, au niveau de la mer, enPNANT en compte les paramétres du facteur de prudence. Le compte à rebours va de 23 à 10 (h uniquely) puis de 09:59 à 0:00 (h:min), et se déclenché également 10 minutes après le retour en surface (plongée en mode NORM ou FREE).

Lorsque le décompte de la fonction SAT arrive à 0:00, généralement avant le décompte FLY, il reste affché jusqu'à ce que le compte à rebours FLY atteigne lui aussi 0:00.

Fig.6-ECRAN COMPLEMENTAIRE ALT 3 DU MODE SURFACE NORM (uniquement si Nitrox)

Fig. 7A - ÉCRAN INTERDICTION DE VOL/DESATURATION (aucune plongée effectue depuis l'activation)
Fig. 7B - ÉCRAN INTERDICTION DE VOL/DESATURATION (10 min après la plongée)

Fig. 7C-ÉCRAN INTERDICTION DE VOL/DESATURATION (temps de désaturation expires)

Lorsque l'on accede à d'autres écrans, les comptes à rebours des fonctions FLY et SAT continuent à tourner en arrêté-plan.
L'indication de temps de désaturation ne s'affiche pas après une plongée en mode GAUG ou après une infraction.
La désaturation nécessitant plus de 24 heures va afficher 24 jusqu'à ce qu'elle descendé à 23 (h).
Dans l'eventualité où il reste encore du temps de désaturation au bout de 24 heures, le temps restant sera effacé.

Interdiction de vol/désaturation : paramètres affichés (fig. 7A, B, C)

Indication FLY avec temps restant (h:min), - : - - si aucune plongée effectuee
Indication SAT avec temps de désaturation restant (h:min), - : - - si aucune plongée effectuee, 0:00 si le temps est ecoulé

• A (< 2 sec) pour acceder au mode Plan.
• A (maintenu enforcé) pour faire défiler les éléments de menu.
  S (pression) pour activer le retroéclairage SmartGlo.

MODE PLAN (NORM)

Les limites de temps de plongée sans décompression en mode Plan (NDL/OTL) sont basées sur :

l'algorithmé sélectionné (DSAT ou PZ+)
le FO2 défini
le réglage du facteur de prudence (Off ou On*)
l'azote ou l'oxygène résiduels des plongées précédentes (NORM ou FREE)

*Lorsque le facteur de prudence est régle sur On, les temps de plongée sont réduits aux valeurs correspondant à l'altitude supérieure de 915 metres (3000 pieds). Reportez-vous aux tableaux en fin de manuel.

Écran d'accès au mode Plan : paramètres affichés (fig. 8A, B)

Indication PLAN
Valeur définie pour l'alarme PO2 (ATA) avec icône PO2, pas d'affichage si Air
Point de réglage du FO2, indication Air ou valeur numérique (21 à 100), avec icône FO2
Icône Nx le cas échéant
Icône (PZ+) si cet algorithme est Sélectionné. Pas d'icone si Dsat est Sélectionné
Icône CF si le facteur de prudence est régle sur On

• A (< 2 sec) pour acceder au mode Log
• A (maintenu enforcé) pour faire défiler les éléments de menu.
• S (< 2 sec) pour acceder à la fonction PDPS.
• S (pression) pour activer le rétroéclairage SmartGlo.

Fig. 8A - ÉCRAN D'ACCès AU MODE PLAN

(mélange gazeux 1 régle sur Air)

(mélange gazeux 1 réglé sur Nitrox)

Fig. 9A - SEQUENCE DE PLANIFICATION PRE-PLONGEE

(plongée contrôle par l'azote)

Fig. 9B - SEQUENCE DE PLANIFICATION PRE-PLONGEE

(plongée contrôle par l'oxygène)

PDPS (Sequence de planification pré-plongée)

La fonction PDPS affiche la profondeur et les temps de plongée sans décompression autorisés (jusqu'à 999 minutes), les NDL si l'azote commande la plongée ou les OTL si c'est l'oxygène qui la contrôle. Les écrons PDPS défilent en sequence et affichent les profondeurs de 9 à 57 M° (30 à 190 FT) ainsi que les temps planifiés* basés sur les profils precedents d'une série de plongées successives, enPNANT en compte les vitesses de descente et de remontee de 18 MPM (60 FPM).

*Si moins d'une minute est disponible, des tirets s'afficheront à la place du temps et les valeurs de profondeur vont clignoter.

Sequence de planification pré-plongée

(PDPS) :paramétres affichés (fig. 9A, B)

Valeur de profondeur planifiée avec icône FT (ou M)
Temps de plongée autorisé avec icônes NDC (ou O2) et min
Profondeur maximum autorisé pour la valeur d'alarme PO2 définie avec icones MAX et FT (ou M). Pas d'affichage si FO2 régle sur Air
Point de réglage du FO2, indication Air ou valeur numérique (21 à 50), avec icône FO2
Icône (PZ+) si cet algorithme est Sélectionné. Pas d'icône si Dsat est Sélectionné
Icône CF si le facteur de prudence est régle sur On
- A (< 2 sec) pour avancer dans les écrons PDPS.
- A (maintenu enforcé) pour faire défilier les écrans PDPS à la vitesse de 8 par seconde de 9 à 57 M (30 à 190 FT) par incréments de 3 M (10 FT).

• S (< 2 sec) pour revenir à l'écran d'accès après le dernier affichage.
• S (2 sec) pour revenir à l'écran d'accès.
• S (pression) pour activer le rétroéclairage SmartGlo.

MODE LOG (NORM/GAUG)

Les informations relatives aux 24 dernières plongées en monde NORM et/ou GAUG sont enregistrées pour consultation.

Au-delà de 24 plongées, la plus récente est enregistrée et la plus ancienne est supprimée.
Les plongées sont numéroétées de 1 à 24 à chaque fois que le mode de plongée NORM (ou GAUG) est activé. Àpres que la période post-plongée de 24 heures se soit écoulée et que l'unité se soit éteinte, la première plongée de la période d'utilisation suivante portera le numéro 1.
Dans l'eventualité où un temps de plongée écoué (EDT) excède 599 (min), les données à l'intervalle 599 seront enregistrées en mémoire des que l'instrument fera surface.

**Les informations relatives aux plongées en mode FREE sont uniquement disponibles par téléchargement grâce au programme d'interface PC OceanLog.

Sequence mode Log >> Écran d'accès >> Prévisualisation >> Écran de données 1 >> Écran de données 2 >> Écran de données 3

Écran d'accès au mode Log : paramètres affichés (fig. 10)

Icône du mode Log (livre)
Indiations NOR - GAU

• A (< 2 sec) pour afficher l'écran d'accès au menu Set F.
• S (< 2 sec) pour acceder à la prévisualisation du mode Log.
• S (pression) pour activer le rétroéclairage SmartGlo.

Fig. 11A - PREVISUALISATION DU MODE LOG (aucune plongée enregistrée)
Fig. 11B - PREVISUALISATION DU MODE LOG (après la plongée 1 en mode NORM)

Fig. 12A - PREMIER ÉCRAN DE DONNÉES MÉMOIRE

Prévisualisation du mode Log :paramètres affichés (fig. 11A, B)

Icône du mode Log (livre)
Date à laquelle la plongée a été effectuee (mois.jour ou jour. mois). Vierge si rien n'a ete enregistré
Heure de début de la plongée (h:min) avec icône AM (ou PM) si format 12 heures, pas d'icône si format 24 heures, ou indication NONE
Indication NOR (ou GAU ou VIO ou YET - )
Numéro de la plongée (1 à 24 ou 0 si aucune plongée réalisée) avec icône DIVE
Icônes NX, (PZ+), CF, DS, si applicables.
- A (< 2 sec) pour avancer dans les écrans de prévisualisation du plus recent au plus ancien.
- A (maintenu enforcé) pour faire défiler les écrans de prévisualisation du plus recent au plus ancien à la vitesse de 8 par seconde.
- S (< 2 sec) pour acceder au premier écran de données mémoire correspondant à la plongée affichée.
S (2 sec) pour revenir à l'écran d'accès.
- S (pression) pour activer le rétroéclairage SmartGlo.

Premier écran de données mémoire : paramètres affichés (Fig. 12A, B)

Icône du mode Log (livre)
Intervalle de surface pré-plongée (h:min), -- si pas de plongée précédente durant cette période d'activation, avec icône SURE
Temps total de remontée (min) avec icônes TAT et min, si plongée avec décompression
Profondeur maximum avec icones MAX et FT (ou M)
Temps de plongée écoulé avec iconônes DIVE et min

Graphique de charge des tissus avec le segment montrant l'accumulation maximum qui clignote. Les autres segments, fixes, donnent l'accumulation en fin de plongée. Tous les segments clignotent en cas d'infraction différée. Pas de graphique de charge des tissus si mode Gauge.
VARl, vitesse de remontee maximum maintainue pendant 4 sec
Icônes NX, (PZ+), CF, DS, si applicables.

• S (< 2 sec) pour acceder au deuxième écran de données mémoire de cette plongée.
• S (2 sec) pour revenir au premier écran de données mémoire.
• S (pression) pour activer le rétroéclairage SmartGlo.

Deuxieme ecran de données mémoire : paramétres affichés (fig. 13)

Icône du mode Log (livre)
Température (minimum pour cette plongée) avec icône ° et indication F (ou C)
Indication SEA (ou EL2 à EL7) signalant l'altitude à laquelle la plongée a été effectuee
- S (< 2 sec) pour acceder au troisième écran de données mémoire de cette plongée ou revenir à l'écran de prévisualisation en cas de plongée en mode GAUG.
- S (2 sec) pour revenir au deuxième écran de données mémoire.
- S (pression) pour activer le rétroéclairage SmartGlo.

Fig. 12B - PREMIER ÉCRAN DE DONNÉES MÉMOIRE (décompression durant la plongée)

Fig. 13 - DEUXIÈME ÉCRAN DE DONNÉES MÉMOIRE

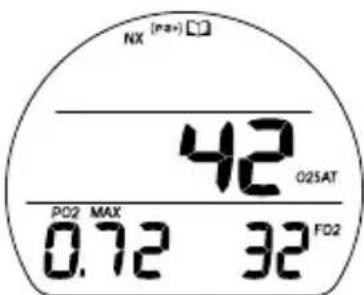

Fig. 14 - TROSIÈME ÉCRAN DE DONNÉES MÉMOIRE

Troisième écran de données mémoire : paramètres affichés (fig. 14)

Icône du mode Log (livre)
% d'O2 à la fin de la plongée, 2 tirets si infraction avec limitation au mode profondimètre, avec icones O2SAT
Plus haut niveau de PO2 (ATA) atteint durant cette plongée avec icones PO2 et MAX
Point de réglage du FO2 (ou indication Air) avec icône FO2
Icônes NX, (PZ+) si applicables
- S (< 2 sec) pour revenir à l'écran de prévisualisation.
S (2 sec) pour revenir au deuxième écran de données mémoire.
- S (pression) pour activer le rétroéclairage SmartGlo.

MENUSETF(REGLAGEDUFO2ENMODENORM)

Sequence >> valeur du FO2 >> 50% par défaut

Lorsque la fonction FO2 50% par défaut est réglée sur Off, le VEO restera définir sur le dernier point de réglage du FO2 pour cette période d'activation.

Lorsque la fonction FO2 50% par défaut est régée sur On et que le FO2 est régé sur une valeur numérique, le FO2 affichera 50,10 minutes après avoir fait surface après cette plongée. Les plongées suivantes seront basées sur des calculs d'O2 à 50% et sur des calculs d'O2 à 21% pour l'azote (79% d'azote) à moins que le FO2 ne soit définir avant la plongée.

Le FO2 continuera à se réinitialiser sur le FO2 50% par défaut après les plongées successives suivantes jusqu'à ce que 24 heures se soient écouées après la dernière plongée ou jusqu'à ce que la fonction FO2 50% par défaut soit régée sur Off.

FO2 réglé sur Air

Le réglage du FO2 pour chaque nouvelle période d'activation sera Air.

Quand le FO2 est regle sur Air:

les calculs sont les mêmes que lorsque le FO2 est régle sur 21 %.
il restera réglé sur Air tant qu'on ne lui aura pas attribué une valeur numérique de FO2 (21 à 50%).
les données d'O2 (PO2, % d'O2) ne s'afficheront àaucun moment durant la plongée, en surface ou durant la série de planification pré-plongée.
La profondeur maximum d'utilisation (MOD) n'apparaitra pas sur l'écran de réglage du FO2.
en interne, l'unité gardera trace des données d'O2 au cas où le FO2 soit réglée ultérieurement sur Nitrox pour des plongées successives.

FO2 réglé sur Nitrox

Lorsque le FO2 est défini selon une valeur numérique (21 à 50%), la plongée est considérée comme étant au Nitrox et l'icone NX va s'afficher.

L'option Air ne s'affichera pas en tant que possibilité de réglage FO2 avant que 24 heures se soient écouées après la dernière plongée.

Écran d'accès au menu Set F : paramètres affichés (fig. 15)

Indications SET et F
- A (< 2 sec) pour passer à l'écran d'accès au menu Set A.
- S (< 2 sec) pour acceder au réglage du FO2.

Réglage du FO2: paramètres affichés (fig. 16, 17)

Indication SEt si Air, ou profondeur maximum autorisé pour l'alarme PO2 définie avec icones FT (ou M) et NX si Nitrox
Valeur définie pour l'alarme PO2 (ATA) avec icône PO2 et MAX. Pas d'affichage si Air
Indication Air, ou valeur numérique de réglage du FO2 si Nitrox, clignotantes, avec icône FO2
- A (maintenu enforcé) pour faire défiler les points de réglage à la vitesse de 8 par seconde en partant de Air (défaut) et en allant vers 21 à 100 (%), par incréements de 1 %.

Le défilament s'arrête lorsque l'on relachera le bouton A, ou marquera une pause à 32% (meme si A est maintainu enforcé). Appuyer sur A et le maintainir enforcé à nouveau permet de reprendre le défilament jusqu'à 50, puis de s'arrêter à Air ou 21%.

• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le paramètre et acceder au réglage du FO2 par défaut.
  S (2 sec) pour revenir à l'écran d'accès du réglage FO2.

Réglage FO2 par défaut : paramètres affichés (fig. 18)

Indications SET, dFLt, et 50 -
Indications OFF (ou ON) qui clignote
Icônes NX et FO2

• A (< 2 sec) pour passer de OFF à ON.
• S (< 2 sec) pour enregistrer le point de réglage et revenir à l'écran d'accès au menu Set F.
  S (2 sec) pour revenir au réglage du FO2.

Fig. 18 - RÉGLAGE DU FO2 PAR DÉFAUT

SET

A

Sequence >> Écran d'accès >> Signal sonore d'alarme >> Alarme de profondeur >> Alarme de temps de plongée écoulé >> Alarme du graphique de charge des tissus >> Alarme de temps de plongée restant >> Alarme PO2*

*Éléments applicables en mode NORM uniquement

Les réglages restent tels que définis jusqu'à ce qu'on les modifie.

Ecran d'accès au menu Set A : paramètres affichés (fig. 19)

Indications SEt et A
- A (< 2 sec) pour passer à l'écran d'accès au menu Set U.
- S (< 2 sec) pour acceder au réglage du signal sonore d'alarme.

Réglage du signal sonore d'alarme : paramètres affichés (fig. 20)

Indications SET et AUD -
Indication de point de réglage ON (ou OFF) qui clignote
- A (< 2 sec) pour passer de ON à OFF.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage de l'alarme de profondeur.
- S (2 sec) pour revenir à l'écran d'accès au menu Set A.

Réglage de l'alarme de profondeur : paramètres affichés (fig. 21)

Indications SEt et -dA
Indication OFF ou valeur de profondeur qui clignotent avec icones MAX et FT (ou M)
- A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.

• A (maintenu enforcé) pour faire défiler les points de réglage à la vitesse de 8 par seconde de 10 à 100 M (30 à 330 FT) par incréments de 1 M (10 FT).
• S (< 2 sec) pour enregistrer le paramètre et acceder au réglage de l'alarme de temps de plongée écoulé.
  S (2 sec) pour revenir au réglage du signal sonore d'alarme.

Réglage de l'alarme de temps de plongée écoulé:

paramétres affichés (fig. 22)

Indications SET et EDT -
Valeur de temps qui clignote avec icones DIVE et min
- A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
- A (maintenu enforcé) pour faire défiler les points de réglage à la vitesse de 8 par seconde en partant de OFF et en allant vers 10 à 180 (min) par incréments de 5 min.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage de l'alarme du graphique de charge des tissus.
S (2 sec) pour revenir au réglage de l'alarme de profondeur.

Réglage de l'alarme du graphique de charge des tissus :

paramètres affichés (fig. 23)

Indications SEt et TBG (Tissue Bar Graph ou historogramme de charge des tissus)
Indication OFF ou segments qui clignotent avec icône TLBG
- A (< 2 sec) pour avancer dans les points de réglage en partant de OFF et en allant de 1 à 4 segments, l'un après l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage de l'alarme de temps de plongée restant.
- S (2 sec) pour revenir au réglage de l'alarme de temps de plongée écoulé.

Fig.22 - RÉGLAGE DE L'ALARME DE TEMPS DE PLONGEE ÉCOULE

Fig.23- RÉGLAGE DE L'ALARMÉ DU GRAPHIQUE DE CHARGE DES TISSUS

Fig. 24 - REGLAGE DE L'ALARME DE TEMPS DE PLONGEE RESTANT

Réglage de l'alarme de temps de plongée restant :

paramètres affichés (fig. 24)

Indications SEt et DTR -
Valeur de temps (min) qui clignote avec icône min

• A (maintenu enforcé) pour faire défiler les points de réglage à la vitesse de 8 par seconde en partant de OFF et en allant vers 5 à 20 (min) par incréements de 1 min.
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le paramètre et acceder au réglage de l'alarme PO2.
• S (2 sec) pour revenir au réglage de l'alarme du graphique de charge des tissus.

Fig.25-REGLAGE DE L'ALARME PO2

Réglage de l'alarme PO2 : paramètres affichés (fig. 25)

Indications SEt avec icone NX
Valeur définie (ATA) qui clignote avec icones PO2 et MAX

• A (< 2 sec) pour avancer dans les points de réglage, de 1,20 à 1,60, l'un après l'autre.
• S (< 2 sec) pour enregistrer le point de réglage et revenir au menu Set A.
• S (2 sec) pour revenir au réglage de l'alarme de temps de plongée restant.

MENUSETU (RÉGLAGE DES UTILITAIRES EN MODES NORM/GAUG)

Sequence >> Écran d'accès >> Activation par immersion >> Unités de mesures >> Palier profond >> Palier de sécurité >> Algorithme >> Facteur de prudence >> Rétroéclairage >> Taux d'échéantillonnage

*Éléments applicables en mode NORM uniquement.

Les réglages restent tels que définis jusqu'à ce qu'on les modifie.

Ecran d'accès au menu Set U : paramétres affichés (fig. 26)

Indications SET et U
- A (< 2 sec) pour passer à l'écran d'accès au menu Set T.
- S (< 2 sec) pour acceder au réglage de l'activation par immersion.

Réglage de l'activation par immersion : paramètres affichés (fig. 27)

Indications SET et WET
Point de réglage ON (ou OFF) qui clignote
- A (< 2 sec) pour passer d'un point de réglage à l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage des unités de mesures.
- S (2 sec) pour revenir à l'écran d'accès au menu Set U.

Réglage des unités de mesures : paramètres affichés (fig. 28)

Indication SET
Point de réglage IMP (ou MET) qui clignote avec icône FT (ou M)
- A (< 2 sec) pour passer d'un point de réglage à l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage d'un palier profond.
- S (2 sec) pour revenir au réglage de l'activation par immersion.

SET

U

Réglage d'un palier profond (DS) : paramètres affichés

Indications Set et DS avec icône DS et icône de palier flèches/barre
Point de réglage ON (ou OFF) qui clignote
- A (< 2 sec) pour passer d'un point de réglage à l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage d'un palier de sécurité.
S (2 sec) pour revenir au réglage des unités de mesures.

Réglage d'un palier de sécurité (SS) : paramètres affichés (fig. 29)

Indications Set avec icones flèches/barre
Indication SS avec point de réglage ON (ou OFF) qui clignote, ou indication TMR avec ON qui clignote
- A (< 2 sec) pour avancer dans les points de réglage (SS OFF, SS ON, TMR ON).
- S (< 2 sec) pour enregistrer le réglage.
- S (2 sec) pour revenir au réglage d'un palier profond. >> Si SS régèle sur OFF (fig. 30A) ou si TMR régèle sur ON (fig. 30B), l'instrument passera au réglage de l'algorithmme. >> Si SS est régèle sur ON (fig. 30C), la profondeur et le temps de palier s'affichent avec les iconônes min et sec. La durée clignote.
- A (< 2 sec) pour avancer dans les points de réglage du temps de palier de 3:00 à 5:00 (min:sec).

• S (< 2 sec) pour enregistrer le point de réglage du temps de palier et faire clignoter les chiffres de profondeur.
• A (< 2 sec) pour avancer dans les points de réglage de la profondeur à 3, 4, 5 et 6 M (ou 10, 15 et 20 FT), l'un après l'autre.
• S (< 2 sec) pour enregistrer le paramètre de profondeur de palier et acceder au réglage de l'algorithmme.

Réglage de l'algorithmé : paramètres affichés (fig. 31)

Indications SEt et ALGO
Indication de point de réglage PZ+ (ou DSAT) qui clignote
- A (< 2 sec) pour passer d'un point de réglage à l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage du facteur de prudence.
- S (2 sec) pour revenir au réglage d'un palier de sécurité. Cette fonction permet la sélection de l'algorithmme à utiliser dans les calculs des valeurs relatives à l'azote et à l'oxygène du mode Plan e du temps de plongée restant.

La sélection s'appliquera pour 24 heures après des plongées en mode NORM.

Réglage du facteur de prudence (CF): paramètres affichés (fig. 32)

Indications SEt et CF avec icône CF
Indication de point de réglage ON (ou OFF) qui clignote

• A (< 2 sec) pour passer d'un point de réglage à l'autre.
• S (< 2 sec) pour enregistrer le paramètre et acceder au réglage du rétroéclairage.
• S (2 sec) pour revenir au réglage de l'algorithmme.

Fig. 30C - RÉGLAGE D'UN PALIER DE SECURITE TEMPS/PROFONDEUR

Fig. 31 - RÉGLAGE DE L'ALGORITHMÉ

Fig. 32 - REGLAGE DU FACTEUR DE PRUDENCE

SET

6LO-→10

Fig. 33 - RÉGLAGE DU RETROÉCLAIRAGE

Lorsque le facteur de prudence regle sur On, les temps de plongée sans décompression sont réduits aux valeurs correspondant à l'altitude supérieure de 915 mètres (3 000 pieds). Reportez-vous aux tableaux à la fin du manuel.

Réglage de la durée de rétroéclairage (Glo): paramètres affichés (fig. 33)

Indications SET et GLO -
Valeur de temps qui clignote avec icône sec
- A (< 2 sec) pour avancer dans les points de réglage 0, 5 et 10 (sec), l'un après l'autre
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage du taux d'échantillonnage.
- S (2 sec) pour revenir au réglage du facteur de prudence. La fonction Glo (durée d'éclairage) détermine le tempspendant lequel le rétroéclairage restera allumé après que le bouton S ait estrelché 0 = pas de temps supplémentaire).

Fig. 34 - RÉGLAGE DU TAUX D'ÉCHANTILLONNAGE

Réglage du taux d'échantillonnage (SR): paramètres affichés (fig. 34)

Indications SET et SR -
Valeur de temps qui clignote avec icône sec
- A (< 2 sec) pour avancer dans les points de réglage 2, 15, 30 et 60 (sec), l'un après l'autre
- S (< 2 sec) pour enregistrer le point de réglage et revenir à l'écran d'accès au menu Set U.
- S (2 sec) pour revenir au réglage de la durée de rétroéclairage. Le taux d'échantillonnage est la fréquence à laquelle les données sont capturées et stockées pour être téléchargees vers le programme d'interface PC OceanLog.

MENUSETT (RÉGLAGE DES ÉLÉMENTS DE TEMPS)

Sequence >> Écran d'accès >> Format de la date >> Format de l'heure >> Heure >> Date

Les réglages restent tels que définis jusqu'à ce qu'on les modifie.

Écran d'accès au menu Set T : paramètres affichés (fig. 35)

Indications SET et T
- A (< 2 sec) pour passer à l'écran d'accès au menu Set M.
- S (< 2 sec) pour acceder au réglage du format de la date.

Réglage du format de la date : paramètres affichés (fig. 36)

La fonction de format de la date permet de déterminer l'emplacement du chiffre correspondant au mois (M) par rapport au chiffre correspondant au jour (D), à droite ou à gauche.

Indication SET
Indications du point de réglage M - D (or D - M) qui clignotent
- A (< 2 sec) pour passer d'un point de réglage à l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage du format de l'heure.
- S (2 sec) pour revenir à l'écran d'accès au menu Set T.

Réglage du format de l'heure : paramètres affichés (fig. 37)

Indications SEt et HR -
Point de réglage 12 (ou 24) qui clignote
- A (< 2 sec) pour passer d'un point de réglage à l'autre.
- S (< 2 sec) pour enregistrer le paramètre et acceder au réglage de l'heure.

S (2 sec) pour revenir au réglage du format de la date.

Réglage de l'heure : paramètres affichés (fig. 38)

Indication SET
Heure de la journée (h:min), chiffres de l'heure qui clignotent avec icône AM (ou PM) si format 12 heures, pas d'icône si format 24 heures
- A (maintenez le bouton enforcé) pour faire défiler les points de réglage de l'heure à la vitesse de 8 par seconde de 12: (AM) à 11: (PM) ou de 0: à 23: si format 24 heures, par incréements de 1: (h).
- A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
- S (< 2 sec) pour enregistrer l'heure et faire clignoter les chiffres des minutes.
- A (maintenez le bouton enforcé) pour faire défiler les points de réglage des minutes à la vitesse de 8 par seconde de 0: à 59: par incréments de 01: (min).
- A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
- S (< 2 sec) pour enregistrer les paramètres définis et acceder au réglage de la date.
S (2 sec) pour revenir au réglage du format de l'heure.

Réglage de la date : paramètres affichés (fig. 39)

La séquence à respecter pour régler la date est Année puis Mois puis Jour,quel que soit le format de date choisi.

Mois et jour (ou jour et mois)
L'année clignote
Indications M - D (or D - M) qui se rapportent aux chiffres inscrits sur la ligne du haut

• A (maintenu enforcé) pour faire défiler les points de réglage de l'année à la vitesse de 8 par seconde de 2009 à 2052, par incréements de 1.
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer l'année et faire clignoter les chiffres du mois.
• A (maintenu enforcé) pour faire défiler les points de réglage du mois à la vitesse de 8 par seconde de 1 à 12 par incréements de 1.
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le mois et faire clignoter les chiffres du jour.
• A (maintenu enforcé) pour faire défiler les points de réglage du jour à la vitesse de 8 par seconde de 1 à 31 (maxi), par incréements de 1.
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le point de réglage de la date et revenir à l'écran d'accès au menu Set T.
  S (2 sec) pour revenir au réglage de l'heure.

SET M (RéGLAGE DU MODE D'UTILISATION EN PLONGEE)

Sequence >> Écran d'accès >> NOR (ou GAUG ou FRE)

Le réglage reste tel que défini jusqu'à ce qu'on le modifie.

Écran d'accès au menu Set M : paramètres affichés (fig. 40)

Indications SEt et M

• A (< 2 sec) pour passer au mode History.
• S (< 2 sec) pour acceder au réglage du mode d'utilisation en plongée.

Réglage du mode d'utilisation en plongée : paramètres affichés (fig. 41)

Indications SEt et OP avec icône DIVE
Point de réglage qui clignote
A (< 2 sec) pour avancer dans les points de réglage NOR, GAU et FRE.
- S (< 2 sec) pour enregistrer le réglage et acceder à l'écran principal surface correspondant au mode choisi.
- S (2 sec) pour revenir à l'écran d'accès au menu Set M.

MODE HISTORY (NORM/GAUG)

Le mode History propose un résumé des données de base enregistrées au cours de toutes les plongées NORM et GAUG* effectuées.

*Les informations relatives aux plongées en mode FREE sont uniquement disponibles par téléchargement grâce au programme d'interface PC OceanLog.

Écran History 1 : paramètres affichés (fig. 42)

Indication Hour avec total de temps de plongée écoulé (en nombre d'heures) enregistré (jusqu'à 1999), 0 tant que le total n'est pas > 1 heures
Indication HIS avec nombre total de plongées enregistrées (jusqu'à 999), icones MAX et DIVE, O si aucune plongée réalisée jusqu'à
- A (< 2 sec) pour passer à l'écran du numéro de série.
- S < 2 sec) pour acceder au deuxième écran History.

Écran History 2 : paramètres affichés (fig. 43)

Indications SEA ou EL2 ou EL7, la plus haute altitude atteinte lors d'une plongée.
Température avec indication F (ou C), la plus BASSE enregistrée lors d'une plongée
Profondeur maximum jamais atteinte (jusqu'à 120 M/400 FT) avec icones MAX et FT (ou M)
Plus long temps de plongée écoulé jamais enregistré au cours d'une seule plongée (jusqu'à 599 min) avec icones DIVE et min

• S (< 2 sec) pour revenir à l'écran History 1.

NUMERO DE SÉRIE

Les informations affichées doivent être notées et conservées avec votre reçu d'achat. Elles vous seront demandées au cas où vous VEO ait besoin d'une révision d'usine.

Nombre de série : paramètres affichés (fig. 44)

Indication r1A (ou plus) indiquant le niveau de révision du microprogramme (logiciel d'exploitation du VEO)
Indication SN avec numéro de série programme en usine

• A (< 2 sec) pour passer à l'écran principal surface.
• S (< 2 sec) pour acceder à la fonction Clear (réinitialisation), seulement si vous étés en mode NORM.

Fig. 43 - ÉCRAN HISTORY 2

Fig. 44 - NUMÉRO DE SÉRIE

Le VEO est équipé d'une fonction qui permet de supprimer des données parmi lesquilles les calculs d'azote et d'oxygène ou les entrées du mode Log. Cette fonction s'adresse à des organismes utilisant le VEO dans le cadre d'activités de location ou de formation. Elle n'est pas destinée à l'utilisation du plongeur individuel.

MISE EN GARDE : une réinitialisation effectuee après une plongée suivé d'une utilisation dans le cadre de plongées successives par le même plongeur peut causeer de graves accidents ou la mort.

Lors de l'accès à cette fonction, un code attribué en usine et les indications CLR et id s'affichent en continu (fig. 45).

Procedure de réinitialisation :

• S (2 sec), à tout moment, pour annuler la procédure et revenir à l'écran du numéro de série.
• S (< 2 sec) pour faire clignoter les 2 premiers chiffres (à gauche).
• A (maintenu enforcé) pour faire défiler les premiers chiffres (à gauche) à la vitesse de 8 par seconde.
• A (< 2 sec) pour avancer dans les chiffres (à gauche), l'un après l'autre

Fig. 45 - FONCTION CLEAR

• S (2 sec) pour enregistrer les 2 premiers chiffres (à gauche) et faire clignoter les deux autres chiffres (à droite).
• A (maintenu enforcé) pour faire défiler les chiffres (à droite) à la vitesse de 8 par seconde.
• A (< 2 sec) pour avancer dans les chiffres (à droite), l'un après l'autre
• S (< 2 sec) pour enregistrer le code de réinitialisation, nettoyer l'unité et l'éteindre.

SPECIFICITES DU MODE PLONGE

Fig.46-PAS DE DECOMPRESSION

Histogrammes

Le VEO est équipé de 2 photographes spécifiques.

Celui de gauche représenté la charge en azote. On y fait reférence sous l'abréviation TLBG (graphique de charge des tissus).
Celui de droite représenté la vitesse de remontée. On y fais une dépréciation sous l'abréviation VARI (indicateur de vitesse de remontée variable).

TLBG (MODE NORM uniqueness)

Le TLBG représenté votre statut relatif en mode plongée sans décompression (fig. 46a) ou en mode plongée avec décompression (fig. 47a). Les 4 premiers segments représentent le statut en mode de plongée sans décompression et le cinquième indique une condition de décompression.

Au fur et à mesure que vous profondeur et que vous temps de plongée écoulé augmentent, des segments s'ajoutent.

Les segments s'estompent si vous remontez et vous indiquent que du temps supplémentaire sans décompression est disponible.

Le VEO gère simultanément la charge en azote de 12 compartments tissulaires différents et le TLBG affiche celui qui commande votre plongée à un moment donné quel qu'il soit.

Fig. 47 - DÉCOMPRESSION

VARI (MODES NORM et GAUG)

La fonction VARI (fig. 48a) fournit une représentation visuelle de la vitesse de remontée (fait office de compteur).

Les segments représentent deux séries de vitesses qui changent à une profondeur de référence de 18 M (60 FT). Reportez-vous au tableau.

Lorsque la remontée est trop rapide, tous les segments s'afficheront et se metront à clignoter (fig 49) jusqu'à ce que la vitesse diminue.

MISE EN GARDE : à des profondeurs supérieures à 18 M (60 FT), la vitesse de remontée ne doit pas excéder 18 MPM (60 FPM). À des profondeurs de 18 M (60 FT) ou moins, la vitesse de remontée ne doit pas excéder 9 MPM (30 FPM).

Profondeur supérieure à 18 M (60 FT)				Profondeur de 18 M (60 FT) et moins
VARI	Vitesse de remontée			VARI	Vitesse de remontée
Segments		FPM	MPM	Segments		FPM	MPM
0	0 - 20	0 - 6		0	0 - 10	0 - 3
1	21 - 30	6.1 - 9		1	11 - 15	3.1 - 4.5
2	31 - 40	9.1 - 12		2	16 - 20	4.6 - 6
3	41 - 50	12.1 - 15		3	21 - 25	6.1 - 7.5
4	51 - 60	15.1 - 18		4	26 - 30	7.6 - 9
5	60 +	18 +		5	30 +	9 +

Fig. 48 - ÉCRAN PRINCIPAL DU MODE PLONGÉE (remontée normale)

Fig. 49 - ÉCRAN PRINCIPAL DU MODE PLONGÉE (remontée trop rapide)

ALGORITHM

Le VEO est configuré avec 2 algorithms qui vous permettent de désirir le réglage des limites de plongée sans décompression à utiliser dans les calculs et affichages d'azote/ oxygène relatifs au mode Plan et à votre temps de plongée restant.

Vous pouvez désir d'utiliser soit DSAT, soit PZ + . La sélection s'appliquera pour 24 heures après la dernière plongée.

DSAT est le standard utilisé par Oceanic dans tous ses ordinateurs de plongée jusqu'à présent. Il fournit des limites de plongée sans décompression basées sur des niveaux d'exposition et sur des données de test qui ont reçu la validation de PADI dans le cadre de ses tables RDP. Il impose des restrictions pour les plongées avec décompression, considérées comme plus risquées.

Le fonctionnement du standard PZ+ (Pelagic Z+ ) est basé sur l'algorithm de Buhlmann ZHL-16c. Il fournit des limites de plongée sans décompression qui sont beaucoup plus restrictives spécialement en eaux moins profondes.

Pour renforcer la marge de sécurité en matière de décompression, un facteur de prudence, des paliers profonds et des paliers de sécurité peuvent être ajoutés lors de plongées sans décompression.

FACTEUR DE PRUDENCE (CF)

Lorsque le facteur de prudence est reglé sur On, les limites de plongée sans décompression basées sur l'algorithmé selectionné et utilisées dans les calculs et affichages de Ni/O2 relatifs au mode Plan et à votre temps de plongée restant, seront celles qui correspondent à l'altitude supérieure de 915 mètres (3 000 pieds). Concernant les temps, référez-vous aux tableaux qui figurent à la fin de ce manuel.

PALIER PROFOND (DS), sans décompression uniquement

Lorsque la fonction DS est reglee sur On, elle va se declencher durant les plongees sans
decompression en mode NORM, lorsque vous descendez a 24 M (80 FT), puis calculer (et
mettre a jour en continu) un palier profond etal a la moitié de la profondeur maximum. Si vous vous trouvez a 3 M (10 FT) plus bas que le palier profond calculé, vous pourrez acceder a un ecran de previsualisation qui affichera la profondeur/le temps de palier profond actuel.

Lors d'une remontée initiale dans les 3 M (10 FT) en dessous du palier profond calculé, un écran affichtant un palier profond à la moitié de la profondeur maximum apparaitra avec un minuteur de compte à rebours allant de 2:00 (min:sec) à 0:00.

Si vous descendez 3 M (10 FT) au-dessous ou remontez 3 M (10 FT) au-dessus de la profondeur du palier calculé durant le compte à rebours, l'écran principal de plongée sans décompression (No Deco) replacera l'écran principal de palier profond et la fonction DS sera désactivée durant le reste de la plongée. Aucune PENALité ne s'applique si le palier profond est ignorer.
En cas de passage en mode décompression, si vous dépassez 57 M (190 FT) ou si une condition de haut niveau d'O2 se présente ( 80% ), l'option DS sera désactivée durant le reste de cette plongée.
L'option DS est désactivée en cas de condition de déclenchement de l'alarme de haut niveau de PO2 (= > point de réglage).

PALIER DE SECURITE (SS), sans décompression uniquement

Si fonction reglee sur On :

Si vous remontez une seconde à moins de 1,5 M (5 FT) en dessous de la profondeur de palier de sécurité définitie pour une plongée sans décompression au cours de laquelle la profondeur a dépasse 9 M (30 FT) durant une seconde, un bip retentira et un palier de sécurité à la profondeur définitie s'affichera à l'écran principal avec un compte à rebours allant du temps de palier de sécurité définiti jusqu'à 0:00 (min:sec).

• Si l'option de palier de sécurité était régée sur OFF ou sur minuteur, l'affichage n' apparaitra pas.
• En cas de descente pendant 10 secondes à 3 M (10 FT) plus bas que la profondeur de palier définitie alors que le compte à rebours tourne, ou si celui-ci atteint 0:00, l'écran principal de plongée sans décompression replacera l'écran principal de palier de sécurité. Ce dernier réapparaitra si vous remontez une seconde à 1,5 M (5 FT) en dessous de la profondeur de palier de sécurité définitie.
• En cas d'entrée en mode décompression, conformez-vous aux obligations puis descendez au dessous de 9 M (30 FT). L'écran principal de palier de sécurité apparaitra à nouveau quand vous remontrez à 1,5 M (5 FT) en dessous de la profondeur de palier de sécurité définie durant une seconde.
• SI vous remontez à 0,6 M (2 FT) au-dessus de la profondeur de palier avant l'expiration du tempspendant 10 secondes,le palier de sécurité s'annulera pour le reste de la plongée.
• Aucune penalité ne s'applique si vous faites surface avant d'avoir terminé le palier de sécurité ou si vous l'avez ignoré.

Si fonction reglee sur minuteur :

Si vous remontez une seconde à 6 M (20 FT) lors d'une plongée sans décompression durant laquelle la profondeur a dépasse 9 M (30 FT) pendant une seconde, un bip retentira et un minuteur va apparaitre (si regle sur On) et afficher 0:00 (min:sec) jusqu'à ce que vous le fassiez demarrer.

• Si l'option de palier de sécurité était régée sur Off ou On, l'affichage du minuteur n' apparaitra pas.
• En cas de descente en dessous de 9 M (30 FT) durant 10 secondes, l'écran principal de plongée sans décompression replacera l'écran du minuteur qui réapparaitra si vous remontez une seconde à 6 M (20 FT).
• Si vous remontez au dessus de 3 M (10 FT) pendant 10 secondes, ou si vous entrez en décompression, ou si une condition de déclenchement de l'alarme O2 se produit (100%) lorsque le minuteur est en fonction, celui-ci se désactivera pour le reste de la plongée.

Temps de plongée restant (DTR)

Le VEO gère en permanence le statut de plongée sans décompression, l'accumulation d'O2 et affiche le temps maximum disponible en tant que temps de plongée restant sur l'écran principal de plongée sans décompression. Le temps qui s'affiche est identifié grâce aux iconônes NDC ou O2.

TEMPS DE PLONGEE RESTANT SANS DÉCOMPRESSION (NDC ou No Deco DTR)

Le temps de plongée restant sans décompression est la durée maximum vous permettant de rester à votre profondeur actuelle avant d'entrée en phase de décompression. Son calcul est basé sur la quantité d'azote absorbée par des compartments tissulaires hypothétiques.

Le taux d'absorption et d'expulsion de l'azote par ces comportements est calculé mathématiquement et comparé avec un niveau maximum d'azote acceptable.

Le compartment qui se rapproche le plus de ce niveau maximum est celui qui commande la plongée. Sa valeur de résultat (NDC) s'affichera en tant que temps de plongée restant (fig. 50a). Elle s'affichera également graphiquement en tant que TLBG (fig. 50b). Lors de votre remontée, les segments TLBG s'estomperont quand le contrôle repassera à des compartments plus lents. Il s'agit d'une spécifique propres au mode de décompression qui constitue la base de la plongée à niveaux multiples, l'un des avantages les plus importants qu'offrent les ordinateurs de plongée Oceanic.

Fig. 50 - ÉCRAN PRINCIPAL DE PLONGÉE SANS DÉCOMPRESSION

Fig.51-ECRAN SECONDAIRE ALT 1 DE PLONGEE SANS DECOMPRESSION

Fig. 52 - ÉCRAN PRINCIPAL DE PLONGÉE SANS DÉCOMPRESSION

TEMPS D'OXYGène RESTANT (O2 DTR)

Lorsque l'instrument est reglé pour une utilisation au Nitrox, l'O2 durant une plongée s'affiche sur un écran secondaire ALT sous la forme d'un pourcentage (%) de saturation autorisée (fig. 51a), identifié par l'icone O2SAT.

La limite d'exposition à l'O2 (100%) est fixée à 300 OTU (unité de tolérance à l'oxygène) par plongée ou par période de 24 heures. À mesure que le temps restant avant d'atteindre la limite diminuée, le % d'O2 augmente et le temps d'oxygène restant décroit.

Lorsque le temps d'oxygène restant devient inférieur au temps de plongée restant sans décompression, les calculs pour cette plongée seront basés sur l'O2 et le temps d'oxygène restant s'affichera en tant que temps de plongée restant sur l'écran principal (fig. 52a), identifié par les icones O2 et min.

LIMITES D'EXPOSITION A L'OXYGène (manuel de plongée NOAA)
PO2 (ATA)	Durée maximum pour une seule exposition		Durée maximum sur 24 heures
	(min) (h)	-	(min) (h)	-
0.60	720	12.0	720	12.0
0.70	570	9.5	570	9.5
0.80	450	7.5	450	7.5
0.90	360	6.0	360	6.0
1.00	300	5.0	300	5.0
1.10	240	4.0	270	4.5
1.20	210	3.5	240	4.0
1.30	180	3.0	210	3.5
1.40	150	2.5	180	3.0
1.50	120	2.0	180	3.0
1.60	45	.75	150	2.0

MODES DE PLONGEENORM

Fig. 53 - ÉCRAN PRINCIPAL DE PLONGÉE SANS DÉCOMPRESSION

Fig. 54 - ÉCRAN PRINCIPAL DE PLONGÉE SANS DÉCOMPRESSION (après moins de 10 min en surface)

ÉCRAN PRINCIPAL DE PLONGEE SANS DÉCOMPRESSION :

paramètres affichés (fig. 53)

Profondeur actuelle avec icônes MAX et FT (ou M)
Temps de plongée restant (min) avec icônes NDC (ou O2) et min
Profondeur maximum avec icônes MAX et FT (ou M)
Temps de plongée écoulé avec icones DIVE et min
Graphique de charge des tissus avec icône TLBG
VARI pendant la remontée
Icônes NX, (PZ+), CF, DS, si applicables.
- A (< 2 sec) pour acceder aux écans secondaires ALT.
A (2 sec) pour acceder à la prévisualisation du palier profund, s'il est activé.
- S (< 2 sec) pour accuser réception des alarmes et activer le rétroéclairage.

En cas de remontée à 0,6 M (2 FT) au cours d'une plongée, le temps d'intervalle de surface s'affichera avec l'icone SURF clignotante pendant les 10 premières minutes et le temps de plongée restant sans décompression (NDC) s'affichera sous la forme de 2 tirets (fig. 54).

• A (< 2 sec) pour acceder aux écrans secondaires ALT du mode plongée.
• S (< 2 sec) pour activer le rétroéclairage.

Après que 10 minutes se soient écouées, l'instrument repassera en mode surface et vous donnera accès à tous les éléments de menu du mode surface NORM.

Une descente à 1,5 M (5 FT) durant 5 secondes sera considérée comme une continuation de la plongée. Le temps de surface ne s'ajoutera pas au temps de plongée.

Écran secondaire Alt 1 de plongée sans décompression : paramètres affichés (fig. 55)

Heure de la journee (h:min) avec icone AM (ou PM) si format 12 heures. Pas d'icone si format 24 heures
Température avec icône ° et indication F (ou C)
- A (< 2 sec) pour acceder à l'écran complémentaire ALT 2 (si Nitrox)
- ÀpRES 5 sec,retour à l'écran principal si aucune action sur le bouton A.
- S (pression) pour activer le rétroéclairage.

Écran complémentaire Alt 2 de plongée sans décompression (uniquement si Nitrox): paramètres affichés (fig. 56)

Icône NX
% d'O2 avec icône O2SAT
Valeur de PO2 actuelle (ATA) avec icône PO2
Point de réglage du FO2 avec icône FO2
- 5 sec ou pression sur le bouton A (< 2 sec) pour revenir à l'écran principal.
- S (pression) pour activer le rétroéclairage.

Prévisualisation de palier profond (DS): paramètres affichés (Fig. 57)

identiques à ceux de l'écran principal sauf profondeur maximum et temps de plongée écoué replacés par :
Profondeur de palier avec icones FT (ou M), DS et temps de palier sous la forme 2:00 avec icones min et sec
- Retour à l'écran principal au bout de 5 sec ou A (< 2 sec).
S (pression) pour activer le rétroéclairage.

Fig. 55 - ÉCRAN SECONDAIRE ALT 1 DE PLONGÉE SANS DECOMPRESSION

Fig. 56 - ÉCRAN

COMPLEMENTAIRE ALT 2 DE PLONGEE SANS DÉCOMPRESSION
Fig. 57 - PREVISUALISATION D'UN PALIER PROFOND

Fig. 58 - ÉCRAN PRINCIPAL DE PALIER PROFOND

Fig. 59 - ÉCRAN PRINCIPAL DE PALIER DE SECURITÉ (réglé sur On. Profondeur/ temps définis)

ÉCRAN PRINCIPAL DE PALIER PROFOND : paramètres affichés (fig. 58)

Profondeur actuelle avec icônes MAX et FT (ou M)
Temps de plongée restant (min) avec icônes NDC (ou O2) et min
Profondeur de palier avec icône FT (ou M)
Icône de palier (flèches/barre) et icône DS
Temps de palier avec icônes min et sec, sous forme de compte à rebours
Graphique de charge des tissus avec icône TLBG
Icônes NX, (PZ+), CF, si applicables.
A (< 2 sec) pour acceder aux écans secondaires ALT**.
- S (< 2 sec) pour accuser réception des alarmes et activer le rétroéclairage.
**La fonction de palier profond DS est dotée de 3 affichages secondaires ALT qui sont similaires, respectivement, aux affichages de l'écran principal, de l'écran secondaire ALT 1 et de l'écran complémentaire ALT 2 du mode plongée sans décompression

ÉCRAN PRINCIPAL DE PALIER DE SECURITE (On) : paramètres affichés (fig. 59)

Profondeur actuelle avec icônes MAX et FT (ou M)
Temps de plongée restant (min) avec iconônes NDC (ou O2) et min
Profondeur de palier définie avec icône FT (ou M)
Icône de palier (flèches/barre)
Temps de palier définis avec icônes min et sec, sous forme de compte à rebours
Graphique de charge des tissus avec icône TLBG
Icônes NX, (PZ+), CF, si applicables.
A (< 2 sec) pour acceder aux écans secondaires ALT**.
- S (< 2 sec) pour accuser réception des alarmes et activer le rétroéclairage.

Lorsque le palier de sécurité est reglé sur minuteur, l'indication TMR va s'afficher avec un compte à rebours (fig.60) allant de 0:00 à 9:59 (min:sec) puis de 10 à 999 (min) à la place de la profondeur et du temps de palier.

• A (< 2 sec) pour acceder aux écans secondaires ALT** du mode plongée.
• S (< 2 sec) pour accuser réception des alarmes et activer le rétroéclairage.
• S (< 2 sec) pour démarrer/arrêter le minuteur, bloqué si pressé pour accuser réception des alarmes ou les arrêter.
• S (2 sec), lorsque le minuteur est arrêté, pour le réinitialiser à 0:00, bloqué si pressé pour accuser réception des alarmes ou les arrêter.
  **La fonction de palier de sécurité SS est dotée de 3 affichages secondaires ALT qui sont similaires, respectivement, aux affichages de l'écran principal, de l'écran secondaire ALT 1 et de l'écran complémentaire ALT 2 du mode plongée sans décompression

Décompression

Le mode décompression s'active en cas de dépassement des limites théoriques de temps et de profondeur de plongée sans décompression.

Dès le passage en phase de décompression, le signal sonore va retentir et la DEL d'alarme va clignoter. La totalité du graphique de charge des tissus et la flèche pointant vers le haut (fig. 61) vont semettre à clignoter jusqu'à ce que l'on éteigne le signal sonore.

• S (< 2 sec) pour arrêté le signal sonore.

  Lorsque vous vous situerez dans les 3 M (10 FT) en dessous de la profondeur de palier requise (zone de palier), l'icone de palier entière (les deux flèches et la barre) s'affichera en continu.

Fig. 60 - ÉCRAN PRINCIPAL DE PALIER DE SECURITÉ (défi ni avec minuteur)

Fig. 61 - ENTRÉE EN DECOMPRESSION
(pendant signal sonore)

*Le TAT (temps total de remontee) comprehend les temps requis a tous les paliers de décompression ainsi que le temps de remontée verticale base sur la vitesse maximum autorisée.

Fig.62-ECRAN PRINCIPAL DE PALIER DE DECOM-PRESSION

Pour replir vos obligations de décompression, vous devrez effectuer une remontée sécurisée et contrôle jusqu'à une profondeur légersement inférieure ou égale à la profondeur de palier requise et décompresser pendant le temps indiqué.

Le crédit de temps de décompression qui vous est attribué dépend de la profondeur. Le crédit est un peu moindre si la profondeur à laquelle vous trouvez est en dessous de la profondeur de palier indiquée.

Vous devez rester légèrement en dessous de la profondeur de palier requise jusqu'à ce que la prochaine profondeur de palier en eaux moins profonde apparaisse. Vous pourrez ensuite remonter lentement au niveau de la profondeur de palier indiquée, sans la dépasser.

ÉCRAN PRINCIPAL DE PALIER DE DÉCOMPRESSION :

paramètres affichés (fig. 62)

Profondeur actuelle avec icônes MAX et FT (ou M)
Temps total de remontée* avec icônes TAT et min
Profondeur de palier avec icône FT (ou M)
Icône de palier (flèches/barre)
Temps de palier avec icône min
Intégralité du graphique de charge des tissus avec icône TLBG
Icônes NX, (PZ+), CF, si applicables.
- A (< 2 sec) pour acceder aux écans secondaires ALT.
- S (< 2 sec) pour accuser réception des alarmes et activer le rétroéclairage.

Écran secondaire Alt 1 de palier de décompression : paramètres affichés (fig. 63)

Profondeur actuelle avec icônes MAX et FT (ou M)
Temps total de remontée (min) avec icônes TAT et min
Profondeur maximum avec icônes MAX et FT (ou M)
Temps de plongée écoulé avec icones DIVE et min
Intégralité du graphique de charge des tissus avec icône TLBG
Icônes NX, (PZ+), CF, si applicables.
- A (< 2 sec) pour acceder à l'écran complémentaire ALT 2
- ÀpRES 5 sec,retour à l'écran principal si aucune action sur le bouton A.

Écran complémentaire Alt 2 de palier de décompression : paramètres affichés (fig. 64)

Heure de la journee (h:min)
Température avec icône ° et indication F (ou C)
- A (< 2 sec) pour acceder à l'écran complémentaire ALT 3 (si Nitrox)
- ÀpRES 5 sec,retour à l'écran principal si aucune action sur le bouton A.

Écran complémentaire Alt 3 de palier de décompression (si Nitrox): paramètres affichés (fig. 65)

Icône NX
% d'O2 avec icône O2SAT
Valeur de PO2 actuelle (ATA) avec icône PO2
Point de réglage du FO2 avec icône FO2
- 5 sec ou pression sur le bouton (< 2 sec) pour revenir à l'écran principal.

Fig. 63 - ÉCRAN SECONDAIRE ALT 1 DE PALIER DE DÉCOMPRESSION
Fig.64-ECRAN COMPLEMENTAIRE ALT 2 DE PALIER DE DECOMPRESSION

Fig. 65 - ÉCRAN COMPLEMENTAIRE ALT 3 DE PALIER DEDECOMPRESSION

Les écrans secondaires ALT sont identiques à ceux du mode décompression.

Fig. 66 - ÉCRAN PRINCIPAL D'INFRACTION PROVISOIRE (après signal sonore)

INFRACTION PROVISOIRE (CV)

Lors d'une remontée au-dessus de la profondeur de palier requise, vous passerez en mode d'infraction provisoire durant lequel aucun crédit d'élimination ne sera accordé.

Le signal sonore va retentar et la DEL d'alarme va clignoter.

L'intégralité du graphique de charge des tissus et la flèche pointant vers le bas (fig 66) sont se mettre à clignoter jusqu'à ce que le signal sonore soit étant. Le graphique de charge des tissus s'affichera alors en continu.

• S (< 2 sec) pour arrêter le signal sonore et activer le rétroéclairage.

  La flèche pointant vers le bas continuera à clignoter jusqu'à ce que vous soyez descendu en dessous de la profondeur de palier requise (dans la zone de palier), puis l'icone de palier entière (les deux flèches et la barre) s'affichera en continu.

Si vous descendez en dessous de la profondeur de palier de décompression requise avant que 5 minutes se soient écouées, vous resterez en mode plongée avec décompression et:aucun crédit d'elimination ne sera accordé pour le temps passé au-dessus du palier. En revanche, pour chaque minute passée au-dessus du palier, 1 minute 1/2 de pénalité s'ajouteront au temps de palier requis.

L'ajout de temps de pénalité (décompression) devra être respecté avant de pouvoir obtenir un crédit de désaturation.
Une fois le temps de pénalité effectué et que le crédit de désaturation commence, la profondeur et la durée de palier requises vont diminuer jusqu'à zéro. Le graphique de charge des tissus va redescendre en zone de non décompression et l'instrument va également repasser en mode plongée sans décompression.

INFRACTION DIFFÉRÉE 1 (DV 1)

Si vous restez plus de 5 minutes au-dessus de la profondeur de palier requise, vous passerez en mode d'infiltration différée 1^ qui est un prolongement du mode d'infiltration provisoire. Une PENALité de temps sera ajoutée. Le signal sonore retentira à nouveau et l'intégralité du graphique de charge des tissus va semettre à clignoter (fig. 67) jusqu'à ce que le signal sonore soit étant.

*La différence est que 5 minutes après avoir fait surface, l'instrument entraera en infraction avec limitation au mode profundimètre.

• S (< 2 sec) pour arrêter le signal sonore et activer le rétroéclairage.

  La flèche pointant vers le bas continuera à clignoter jusqu'à ce que vous soyez descendu en dessous de la profondeur de palier requise, puis l'icone de palier entière s'affichera en continu.

INFRACTION DIFFÉRÉE 2 (DV 2)

Si la décompression calculée nécessite un palier à une profondeur située entre 18 M (60 FT) et 21 M (70 FT), vous passerez alors en mode d'infraction différée 2.

Le signal sonore va retentir et la DEL d'alarme va clignoter. L'intégralité du graphique de charge des tissus va semettre à clignoter (fig. 68) jusqu'à ce que le signal sonore soit étant.

• S (< 2 sec) pour arrêter le signal sonore et activer le rétroéclairage.

  La flèche pointant vers le haut clignote si vous trouvez 3 M (10 FT) plus bas que la profondeur de palier requise.
  Lorsque vous vous situerez dans les 3 M (10 FT) ou juste en dessous de la profondeur de palier requise, l'icone de palier (les deux flèches et la barre) s'affichera en continu.

Fig.67-ECRAN PRINCIPAL D'INFRACTION DIFFEREE 1 (pendant signal sonore)

Fig. 68 - ÉCRAN PRINCIPAL D'INFRACTION DIFFÉRÉE 2

Si vous descendez en dessous de la MOD*, le signal sonore va retentir et la DEL d'alarme va clignoter. De même, la flèche pointant vers le haut va semettre à clignoter. Les chiffres de profondeur actuelle et de profondeur maximum seront remplacés par 3 tirets (---) vous indiquant que vous étés trop bas (fig. 69).

*La MOD est la profondeur maximum d'utilisation à laquelle le VEO peut effectuer correctement les calculs ou fournir des informations exactes à l'affichage. Reportez-vous aux specifications à la fin du manuel.

Si vous remontez au-dessus de la MOD, la profondeur actuelle s'affichera à nouveau. Cependant, la profondeur maximum continuera d'afficher des tirets durant le reste de la plongée. L'écran Log de cette plongée affichera également des tirets en tant que profondeur maximum.

INFRACTION AVEC LIMITATION AU MODE PROFONDIMÉTRE (VGM)

Durant les plongées en mode NORM, l'instrument entraera en infraction avec limitation au mode profondimètre si un palier de décompression à une profondeur supérieure à 21 M (70 FT) est nécessaire. Il passera également en infraction avec limitation au mode profondimètre si une phase de décompression est activée au cours d'une plongée en mode FREE comme décrit ultérieurement.

Le fonctionnement en mode VGM se poursuivra durant le reste de la plongée et pendant 24 heures après avoir fait surface. Le mode VGM transforme le VEO en un instrument numérique sans les calculs ou affichages relatifs à la décompression ou à l'oxygène.

Dés le passage en mode VGM, le signal sonore va retentir et la DEL d'alarme va clignoter. L'indication VIO et la flèche pointant vers le haut vont semettre à clignoter.

Écran principal d'infraction avec limitation au mode profundimètre : paramètres affichés (fig. 70)

Profondeur actuelle avec icos MAX et FT (ou M)
Indication VIO (à la place de la profondeur maximum déplacée sur l'écran secondaire Alt 1) avec la flèche pointant vers le haut qui clignotent jusqu'en surface
Temps de plongée écoué avec icones DIVE et min
Icônes NX et n° de mélange gazeux si applicables
VARI pendant la remontée
- A (< 2 sec) pour acceder aux écrans secondaires ALT (similaires aux écrans de plongée avec décompression).
- S (< 2 sec) pour accuser réception de l'alarme et activer le rétroéclairage.

Mode VGM en surface

Lors du retour en surface après une plongée, l'écran principal du mode VGM plongée restera affché durant 10 minutes. L'intervalle de surface prend alors la place de la profondeur actuelle, avec l'icone SURF qui clignote. L'indication VIO clignotante restera affichée également.

Cinq minutes après avoir fait surface suite à une plongée où une infraction différée s'est produit, l'instrument passera également en mode VGM.

Après que 10 minutes se soient écouées, l'indication VIO alterne avec l'indication NOR (fig. 71) jusqu'à ce que l'ordinateur soit étant et pendant 24 heures sans plongée.

Un intervalle de surface de 24 heures consécutives doit être respecté avant que toutes les fonctions soient restaurées.

Fig. 70 - ÉCRAN PRINCIPAL D'INFRACTION AVEC LIMITATION AU MODE PROFONDIMÉTRE

alterne avec NOR

Fig. 71 - ÉCRAN PRINCIPAL SURFACE D'INFRACTION AVEC LIMITATION AU MODE PROFONDIMÉTRE

Fig. 72 - MISE EN GARDE PO2

(pendant signal sonore)

Durant ces 24 heures,le mode VGM ne permet pas d'acceder aux fonctions/etrans Set F,Plan, Dsat et FREE.
Le compte à rebours d'interdiction de vol indique le temps restant avant le return à un fonctionnement normal de toutes les caractéristiques et fonctions de l'instrument.

HAUT NIVEAU DE PO2 (NORM uniquement)

Mise en garde >> à la valeur d'alarme définie moins 0,20 (1 à 1,40).
Alarme >> à la valeur de réglage, sauf en mode décompression à 1,60 seulement.

Lorsque la pression partielle d'oxygène (PO2) arrive au niveau de mise en garde, le signal sonore retentit, la flèche pointant vers le haut se met à clignoter ainsi que la valeur de PO2 (à la place de la profondeur maximum) jusqu'à ce que le signal sonore soit étéint (fig. 72).

• S (< 2 sec) pour accuser réception de l'alarme.

  Lorsque le signal sonore s'eteint, la profondeur maximum s'affiche à nouveau.

La flèche pointant vers le haut restera affichée en continu jusqu'à ce que la PO2 descendé au-dessous du niveau de mise en garde. Si la PO2 continue à augmenter et atteint le point de réglage de l'alarme, le signal sonore retentit de nouveau.

• S (< 2 sec) pour accuser réception des alarmes

  La valeur de PO2 et la flèche pointant vers le haut clignoteront jusqu'à ce que la PO2 descendé en dessous du point de réglage de l'alarme.

Écran principal d'alarme PO2 : paramètres affichés (fig. 73)

Icône NX
Profondeur actuelle avec icones MAX et FT (ou M)
Temps de plongée restant avec iconônes NDC (ou O2) et min
Valeur de PO2 (ATA) avec icône PO2 clignotantes jusqu'à ce que la valeur soit < point de réglage puis s'affichent en continu
Flèche pointant vers le haut clignotante jusqu'à < au point de réglage puis s'affiche en continu.
Graphique de charge des tissus avec icône TLBG
VARI pendant la remontée
Icônes (PZ+), CF, si applicables.

• A (< 2 sec) pour acceder aux écrans secondaires ALT (similaires aux écrans de plongée sans décompression).
• S (< 2 sec) pour activer le rétroéclairage.

Haut niveau de PO2 lors d'une phase de

décompression : paramètres affichés (fig. 74)

Les réglages de l'alarme PO2 ne s'appliquent pas durant la décompression.

Si la PO2 atteint 1,60 à un palier de décompression, la valeur de PO2 (1,60) et l'icone correspondante vont alterner avec la profondeur/le temps de palier une fois par minute.

*PO2 affichée pendant 10 secondes, profondeur/temps de palier de décompression affichées pendant 50 secondes jusqu'à ce que la PO2 descendé en dessous de 1,60. Alors, la PO2 ne s'affichera plus.

Fig. 73 - ECRAN PRINCIPAL D'ALARME PO2

alterne avec profondeur/ temps de palier
Fig. 74 - ALARME PO2 (pendant une phase de décompression)

Fig. 75 - MISE EN GARDE O2 (pendant signal sonore)

Fig. 76 - ALARME O2

HAUT NIVEAU D'O2 (NORM uniquement)

Mise en garde >> de 80 à 99% (240 OTU)

Alarme >> à 100 % (300 OTU).

Lorsque l'O2 atteint son niveau de mise en garde, le signal sonore retentit et la valeur d'O2 se met à clignoter (à la place du temps de plongée restant), fig.75, jusqu'à ce que le signal sonore soit éteint. Le temps de plongée restant est alors restauré.

• S (< 2 sec) pour accuser réception de l'alarme.

Lorsque l'O2 atteint son niveau d'alarme, le signal sonore retentit et la flèche pointant vers le haut se met à clignoter ainsi que la valeur d'O2 (à la place du temps de plongée restant) jusqu'àrout en surface (fig. 76).

• S (< 2 sec) pour accuser réception de l'alarme et activer le rétroéclairage.
• A (< 2 sec) pour acceder aux écrans secondaires ALT (similaires aux écrans de plongée sans décompression).

Haut niveau d'O2 durant une phase de décompression

Lorsque l'O2 atteint son niveau de mise en garde, le signal sonore retentit et la valeur d'O2 se met à clignoter (à la place du temps total de remontée) jusqu'à ce que le signal sonore soit éteint. Le temps total de remontée est alors restauré.

• S (< 2 sec) pour accuser réception de l'alarme.

Lorsque l'O2 atteint son niveau d'alarme, le signal sonore retentit et la flèche pointant vers le haut se met à clignoter ainsi que la valeur d'O2 (à la place du temps total de remontée) jusqu'àu retard en surface. La profondeur maximum et le temps de plongée écoué s'afficheront à la place de la profondeur/du temps de palier de décompression (fig. 77).

• S (< 2 sec) pour accuser réception de l'alarme et activer le rétroéclairage.
• A (< 2 sec) pour acceder aux écans secondaires ALT.

Haut niveau d'O2 en surface

En cas de remontée à 0,6 M (2 FT) durant une seconde (retour en surface), l'écran principal du mode plongée s'affiche durant 10 minutes et vous donne accès aux écrans secondaires ALT du mode plongée.

• Si l'O2 est à 100%, la valeur va clignoter sur l'écran principal jusqu'à ce qu'elle soit < 100%, puis elle sera remplaçée par des tirets (si infraction) ou par l'heure de la journée.
• Si vous faites surface suite à un taux d'O2 à 100% sans avoir accompli les obligations de décompression, l'intégralité du graphique de charge des tissus et la valeur d'O2 (100) vont clignoter ainsi que l'icone O2SAT durant les 10 premières minutes. L'instrument passera ensuite en infraction avec limitation au mode profondimètre.
• L'accès aux écrons secondaires ALT est autorisé durant les 10 premières minutes. Vous pourrez ensuite acceder au menu surface du mode NORM.

Fig. 77 - ALARME O2 (pendant une phase de décompression)

MODE GAUGE (PROFONDIMÉTRE NUMÉRIQUE)

Fig. 78 - ÉCRAN PRINCIPAL DU MODE SURFACE GAUG

Fig. 79 - ÉCRAN
SECONDAIRE ALT 1 DU MODE SURFACE GAUG (données de la dernière plongée)

ÉCRAN PRINCIPAL DU MODE SURFACE GAUG : paramètres affichés (fig. 78)

Intervalle de surface (h:min) avec icône SURF. Si aucune plongée n'a été effectué, affichage du temps écoulé depuis l'activation
Heure de la journee (h:min) avec icône AM (ou PM) si format 12 heures. Pas d'icône si format 24 heures
Indication GAU
Icône DIVE avec numéro de la plongée, jusqu'à 24 sur cette période d'activation (0 si aucune plongée n'a encore été réalisée)
Icône de la pile si le voltage est faible
A (< 2 sec) pour acceder à l'écran secondaire ALT 1
A (maintenu enfoncé) pour faire defiler les éléments de menu.
- S (pression) pour activer le rétroéclairage SmartGlo.

Lors du retour en surface après une plongée, l'écran principal du mode plongée restera affché durant les 10 premières minutes (l'intervalle de surface prend la place de la profondeur), après quoi, l'écran principal du mode surface s'affichera.

ÉCRAN SECONDAIRE ALT 1 DU MODE SURFACE GAUG :

paramétres affichés (fig. 79)

Intervalle de surface (h:min) avec icône SURF, par rapport à la dernière plongée
Indication LAST significant que les données sont celles de la plongée precedemment effectuee en mode GAUG
Profondeur maximum de la plongée précédemment effectue en mode GAUG avec icônes MAX et FT (ou M)
Temps de plongée écoulé (jusqu'à 999 min) avec icônes DIVE et min

• A (< 2 sec) pour acceder à l'écran complémentaire ALT 2
• S (pression) pour activer le rétroéclairage SmartGlo.

ÉCRAN COMPLEMENTAIRE ALT 2 DU MODE SURFACE

GAUG: paramètres affichés (fig. 80)

Température avec icône ° et indication F (ou C)
Indication d'altitude si niveau d'élevation EL2 (à EL7). N'apparait pas si vous vous trouvez au niveau de la mer
- A (< 2 sec) pour acceder à la fonction Fly de temps d'interdiction de vol
- S (pression) pour activer le rétroéclairage SmartGlo.

MENUDUMODESURFACEGAUG

En plus de l'écran principal et des écrans secondaires ALT, le menu surface du mode Gauge permet d'acceder à la plupart des autres sélections similaires à celles décrites précédemment dans le mode NORM*.

*Consultez les pages 23 à 47 qui contiennent les descriptions de ces éléments de menu.

Le fonctionnement des boutons est également similaire au mode NORM.

• A (< 2 sec) >> pour avancer dans les éléments de menu.
• A (maintenu enforcé) >> pour faire défiler les éléments de menu.
• S (pression) >> pour activer le rétroéclairage SmartGlo.
• 2 min (sans action sur les boutons) >>回头 à l'écran principal.

Fig. 80 - ÉCRAN COMPLEMENTAIRE ALT 2 DU MODE SURFACE GAUG

Fig. 81 - ECRAN PRINCIPAL DU MODE PLONGEE GAUG

Lors d'une descente à 1,5 M (5 FT) durant 5 secondes, l'instrument passera en mode plongée Gauge.

ÉCRAN PRINCIPAL DU MODE PLONGÉE GAUG :

paramètres affichés (fig. 81)

Profondeur actuelle avec icônes MAX et FT (ou M)
Profondeur maximum avec icônes MAX et FT (ou M)
Temps de plongée écoulé avec icones DIVE et min
VARI pendant la remontée
- A (< 2 sec) pour acceder aux écans secondaires ALT.
- S (< 2 sec) pour accuser réception des alarmes et activer le rétroéclairage.

Si vous remontez à 0,6 M (2 FT) au cours d'une plongée, l'intervalle de surface s'affichera avec l'icone SURF clignotante pendant les 10 premières minutes (fig. 82).

Fig. 82 - ÉCRAN PRINCIPAL DU MODE PLONGÉE GAUG (après moins de 10 min en surface)

Après que 10 minutes se soient écou�ées, l'instrument repassera en mode surface et vous donnera accès à tous les éléments de menu du mode surface GAUG.

Une descente à 1,5 M (5 FT) durant 5 secondes sera considérée comme une continuation de la plongée. Le temps de surface ne s'ajoutera pas au temps de plongée.

Quand une plongée est effectué en mode Gauge, l'instrument restera bloqué en mode Gauge durant 24 heures.

ÉCRAN SECONDAIRE DU MODE PLONGÉE GAUG :

paramètres affichés (fig. 83)

Heure de la journee (h:min:sec) avec icone AM (ou PM) si format 12 heures
Température avec icône ° et indication F (ou C)
- 5 sec ou A (< 2 sec) pour revenir à l'écran principal

INFRACTION DIFFÉRÉE 3 (DV 3)

Si vous descendez en dessous de la MOD*, le signal sonore va retentir et la DEL d'alarme va clignoter. La flèche pointant vers le haut va également se mettre à clignoter. Les chiffres de profondeur actuelle et de profondeur maximum seront remplacés par 3 tirets (---) vous indiquant que vous étes trop bas (fig. 84).

^** La MOD est la profondeur maximale d'utilisation. Reportez-vous aux specifications à la fin du manuel.

Si vous remontez au-dessus de la MOD, la profondeur actuelle sera restaurée. La profondeur maximum affichera 3 tirets durant tout le reste de la plongée et sera enregistrée comme telle en mémoire.

Fig. 83 - ÉCRAN
SECONDAIRE DU MODE
PLONGÉE GAUG

Fig. 84 - ÉCRAN HORS LIMITES DU MODE PLONGÉE GAUG

INFORMATIONS COMPLEMENTaires SUR LE MODE PLONGEE FREE

• Bien que l'on n'utilise aucun équipement respiratoire dans les activités de plongée libre, la charge des tissus en azote existe. Cette charge en azote est calculée en se basant sur un FO2 fixe de l'air.
• Étant donné que l'utilisateur a la possibilité d'alterner entre les activités de plongée en scaphandre autonome et de plongée libre sur une période de 24 heures, les calculs d'azote et les valeurs affichées de temps restant sans décompression sont retransmis d'un mode à l'autre. Ceci permet au plongeur de:gérer son absorption d'azote et son niveau d'élimination.
• Les modeles de calculs mathematiques actuellement utilisés sur le VEO sont basés sur des plannings de plongées successives à niveaux multiples avec et sans décompression.
• Ces algorithmes ne prenrent pas en compte les changements physiologiques associés aux haute pressions auxquelles les plongeurs pratiquant la plongée libre de compétition peuvent etre exposés.

MISES EN GARDE

Assurez-vous de connaître le mode d'utilisation sélection (NORM, GAUG ou FREE) avant de commencer une plongée.
- Le fait d'effectuer des plongées libres au cours d'une période de 24 heures après avoir effectué des plongées en scaphandre autonome, associé aux effets des remontées rapides et multiples en plongée libre, augmentent le risque de maladies de décompression. De telles pratiques peuvent accélérer l'entrée en décompression et sont ainsi susceptibles de causeurs des accidents graves ou la mort.
- Il n'est pas recommandé de combiner des activités de plongée libre en compétition qui impliquent des descentes/remontées multiples avec la praticque de la plongée en scaphandre autonome durant une même période de 24 heures. Il n'existe actuellement aucune donnée relative à de telles activités.
- Il est fortement recommendé à quiconque envisageant de s'impliquer dans des activités de plongée libre en compétition, de suivre un ensignement ajustat et une formation auprès d'un moniteur agréé en plongée libre. Il est impératif pour le plongeur de bien comprendre les conséquences physiologiques et d'être préparé physique.

MODE PLONGÉE LIBRE (FREE)

Fig. 85 - ÉCRAN PRINCIPAL DU MODE SURFACE FREE

Intervalle de surface pré-plongée (min:sec)

Fig. 86 - ÉCRAN SECONDAIRE ALT 1 DU MODE SURFACE FREE (données de la dernière plongée)

ÉCRAN PRINCIPAL DU MODE SURFACE FREE : paramètres affichés (fig. 85)

Temps d'intervalle de surface (min:sec jusqu'à 59:59, puis h:min) avec icône SURF. Si aucune plongée n'a été effectué, affichage du temps écoulé depuis l'activation.
Heure de la journee (h:min)
Indication FRE
Icône DIVE avec numéro de la plongée, jusqu'à 99 sur cette période d'activation (0 si aucune plongée n'a encore été réalisée)
Icônes (PZ+), CF, si applicables.
Graphique de charge des tissus avec icône TLBG, le cas échéant après une plongée en mode NORM ou FREE
Icône de la pile si le voltage est faible
A (< 2 sec) pour acceder à l'écran secondaire ALT 1
A (maintenu enfoncé) pour faire défilier les éléments de menu.
- S (pression) pour activer le rétroéclairage SmartGlo.

Lors du退还 en surface après une plongée, l'écran principal du mode plongée restera affché durant la première minute (l'intervalle de surface prend la place de la profondeur), après quoi, l'écran principal du mode surface s'affichera.

ÉCRAN SECONDAIRE ALT 1 DU MODE SURFACE FREE :

paramétres affichés (fig. 86)

Intervalle de surface (min:sec ou h:min) avec icône SURF, par rapport à la dernière plongée
Indication LAST significant que les données sont celles de la plongée precedemment effectuee en mode FREE
Profondeur maximum de la plongée précédemment effectuee en mode FREE avec icônes MAX et FT (ou M)
Temps de plongée écoulé (min:sec, h:min) avec icones DIVE et min/sec

• A (< 2 sec) pour acceder à l'écran complémentaire ALT 2
• S (pression) pour activer le rétroéclairage SmartGlo.

ÉCRAN COMPLEMENTAIRE ALT 2 DU MODE SURFACE FREE : paramètres affichés (fig. 87)

Température avec icône ° et indication F (ou C)
Indication d'altitude si niveau d'éLEVation EL2 (à EL7). N'apparait pas si vous vous trouvez au niveau de la m

• A (< 2 sec) pour afficher l'écran d'accès au minuteur de compte à rebours.
• S (pression) pour activer le rétroéclairage SmartGlo.

MENUDUMODESURFACEFREE

Fonctionnement des boutons. -

• A (< 2 sec) >> pour avancer dans les éléments de menu.
• A (maintenu enforcé) >> pour faire défiler les éléments de menu.
• S (pression) >> pour activer le rétroéclairage SmartGlo.

Minuteur de compte à rebours (CDT)

En surface, il est possible de régler, de démarrer et d'arrêter le minuteur de compte à rebours. Une fois régle et démarré, il continue à tourner en arrrière-plan quand la plongée commence. On peut y acceder via un écran secondaire ALT.

Fig.87-ECRAN COMPLEMENTAIRE ALT 2 DU MODE SURFACE FREE

MENUDUMODESURFACE FREE

ÉCRAN PRINCIPAL

ALT1

ALT2

CDT

SET FA

SETM

Fig. 88 - ÉCRAN D'ACCès AU MINUTEUR DE COMPTE A REBOURNS

Fig.89-ETAT DU MINUTEUR DE COMPTE A REBOURS (On, en cours)

Écran d'accès au minuteur de compte à rebours :

paramètres affichés (fig. 88)

Indications Cdt et FRE
- A (< 2 sec) pour passer à l'écran d'accès au menu Set FA.
- S (< 2 sec) pour acceder à l'etat du minuteur de compte à rebours.

Etat du minuteur de compte à rebours : paramétres affichés (fig. 89)

Temps restant au compte à rebours (min:sec) ou régle/prêt à démarre, 0:00 s'il est terminé
Indications CDT - avec OFF (ou ON) qui clignote

• A (< 2 sec) pour passer de OFF à ON et à SEt (fig. 90).
• S (< 2 sec) pour enregistrer le réglage.

Si vous scélectionnez On et avez programme un compte à rebours, le minuteur va commencer à décompter et l'instrument va revenir à l'affichage de l'écran d'accès.
Si vous sélectionnez Off, le minuteur va arrêter son décompte et l'instrument va revenir à l'affichage de l'écran d'accès.
Si vous selectionnez Set, l'écran de réglage du minuteur de compte à rebours va s'afficher.
- S (2 sec) pour revenir à l'écran d'accès au minuteur de compte à rebours.

Le compte à rebours va tourner en arrêté-plan en surface et au cours des plongées jusqu'à ce qu'il arrive à 0:00 ou qu'on l'arrête.

Lorsqu'un compte à rebours définirà arrive à 0:00, le signal sonore se déclenché et l'indication CDT s'affiche sur l'écran principal surface ou plongée jusqu'à ce qu'on arrêté le signal sonore.

Réglage du minuteur de compte à rebours : paramètres affichés (fig.91)

Indications SEt et CDT
Minuteur de compte à rebours (min:sec) avec les chiffres des minutes qui clignotent
lçônes min et sec

• A (maintenez le bouton enforcé) pour faire défiler les points de réglage des minutes à la vitesse de 8 par seconde de 0: à 59: par incréments de 1: (min).
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le point de réglage des minutes et faire clignoter les chiffres des secondes.
• A (maintenu enforcé) pour faire défiler les points de réglage des secondes à la vitesse de 8 par seconde de 0: à 59: par incréments de 01: (sec).
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le point de réglage du minuteur de compte à rebours et revenir à l'écran d'etat du compte à rebours avec OFF qui clignote.

Fig. 90 - ÉTAT DU MINUTEUR DE COMPTE A REBOURS (pour acceder à Set)

Fig.91- RÉGLAGE DU MINUTEUR DE COMPTE A REBOURS

SET

FA

Sequence >> Écran d'accès >> Alarme de temps de plongée écoulé >> Alarme de profondeur 1 >> Alarme de profondeur 2 >> Alarme de profondeur 3

Les réglages restent tels que définis jusqu'à ce qu'on les modifie.

Écran d'accès au menu Set FA : paramètres affichés (fig. 92)

Indications SEt et FA

• A (< 2 sec) pour passer à l'écran d'accès au menu Set M.
• S (< 2 sec) pour acceder au réglage de l'alarme de temps de plongée écoulé.

SET

EDT-ON

Fig. 93 - RÉGLAGE DE L'ALARME DE TEMPS DE PLONGÉE ÉCOULE

ALARME DE TEMPS DE PLONGEE ÉCOULE

Réglée d'usine sur 30 secondes, l'alarme de temps de plongée écoulé (EDT) déclenché un signal sonore toutes les 30 secondes sous l'eau en mode plongée FREE.

Réglage de l'alarme de temps de plongée écoulé : paramètres affichés (fig. 93)

Indications SET et EDT -
Indication OFF (ou ON) qui clignote

• A (< 2 sec) pour passer de ON à OFF.
• S (< 2 sec) pour enregistrer le réglage et acceder au réglage de l'alarme de profondeur 1.
• S (2 sec) pour revenir à l'écran d'accès au menu Set FA.

Il existe trois alarmes de profondeur Free (DA) qui peuvent être régles à différents niveaux*.

*L'alarme DA2 doit être définie pour une profondeur supérieure à DA1 et DA3 doit être définie pour une profondeur supérieure à DA2.

Réglage de l'alarme de profondeur DA1 : paramètres affichés (fig. 94A, B)

Indications SET et -dA1
Indication OFF ou valeur de profondeur clignotante avec icônes MAX et FT (ou M)

• A (maintenu enforcé) pour faire défiler les points de réglage à la vitesse de 8 par seconde en partant de OFF et en allant vers 10 à 100 M (30 à 330 FT) par incréments de 1 M (10 FT)
• A (< 2 sec) pour avancer dans les points de réglage, l'un après l'autre.
• S (< 2 sec) pour enregistrer le réglage.

Si vous sélectionnez Off, l'instrument revient à l'écran d'accès au menu Set FA.
Si vous enregistrez une valeur de profondeur, vous accedez à l'écran de réglage de l'alarme de profondeur DA2.

• S (2 sec) pour revenir au réglage de l'alarme de temps de plongée écoulé.

Les régages des alarmes de profondeur DA2 et DA3 sont similaires, avec des valeurs de profondeurs un intervalle au-dessus de la précédente selection. Si l'alarme de profondeur DA1 est régée sur 100 FT, l'alarme de profondeur DA2 pourra être régée à partir de 110 FT.

Fig. 94A - RÉGLAGE DE L'ALARME DE PROFONDEUR DA1

Fig. 94B - RÉGLAGE DE L'ALARME DE PROFONDEUR DA1

SET

FRE=OP

Fig.95- RÉGLAGE DU MODE D'UTILISATION

SET M (RéGLAGE DU MODE D'UTILISATION EN PLONGEE)

Le réglage du mode d'utilisation en plongée (fig. 95) est similaire à celui décrit précédemment pour le mode NORM. Voir page 43.

Réglages communs

Pour modifier des éléments commun aux modes FREE et NORM, accédez au menu NORM puis à l'écran Set U puis aux réglages suivants:

Activation par immersion
Unités de mesures
Algorithm
Facteur de prudence
Durée de rétroéclairage

Lors d'une descente à 1,5 M (5 FT) durant 5 secondes, l'instrument passera en mode plongée Free.

ÉCRAN PRINCIPAL DU MODE PLONGÉE FREE :

paramètres affichés (fig. 96)

Profondeur actuelle avec icônes MAX et FT (ou M)
Temps de plongée restant (min) avec icones NDC et min
Température avec icône ° et indication F (ou C)
Temps de plongée écoulé (min:sec) avec icones DIVE et min/sec
Graphique de charge des tissus avec icône TLBG
Icônes (PZ+), CF, si applicables.

• A (< 2 sec) pour acceder aux écans secondaires ALT.
• S (pression) pour activer le rétroéclairage.

Si vous remontez à 0,6 M (2 FT) au cours d'une plongée, l'intervalle de surface s'affichera avec l'icone SURF clignotante pendant la première minute et le temps de plongée restant sans décompression sera représenté sous la forme de 2 tirets (fig. 97).

• A (< 2 sec) pour acceder aux écrons secondaires ALT du mode plongée.
• S (pression) pour activer le rétroéclairage.

Après qu'une minute se soit écoulée, l'instrument repassera en mode surface et vous donnera accès à tous les éléments de menu du mode surface FREE.

Une descente à 1,5 M (5 FT) durant 5 secondes sera considérée comme une continuation de la plongée. Le temps de surface ne s'ajoutera pas au temps de plongée.

Fig. 96 - ÉCRAN PRINCIPAL DU MODE PLONGÉE FREE

Fig. 97 - ÉCRAN PRINCIPAL DU MODE PLONGÉE FREE (après moins d'une minute en surface)

Fig. 98 - ÉCRAN
SECONDAIRE ALT 1 DU
MODE PLONGÉE FREE

Fig. 99 - ÉCRAN COMPLEMENTAIRE ALT 2 DU MODE PLONGÉE FREE

ÉCRAN SECONDAIRE ALT 1 DU MODE PLONGÉE FREE : paramètres affichés (fig. 98)

Temps restant au compte à rebours (min:sec) s'il est régle sur On et qu'un décompte est en cours, ou 0:00 s'il est régle sur On et que le décompte est terminé, avec les deux points qui clignotent. Si le minuteur est régle sur Off, le temps du compte à rebours préalablement définis safficher avec les deux points fixes indiquant qu'il est prét à démarrer.
Indications CDT - et OFF (ou ON) qui clignote
- S (< 2 sec) pour passer de ON à OFF* et activer le rétroéclairage.

*Pour démarrer ou arrête le compte à rebours et revenir à l'écran principal.

• A (< 2 sec) pour acceder à l'écran complémentaire ALT 2
• ÀpRES 10 sec,retour à l'écran principal si aucune action sur les boutons S ou A

Lorsqu'il est regle sur On, le compte à rebours va tourner en arrrière-plan jusqu'à ce qu'il arrive à 0:00 ou qu'on l'arrête.

ÉCRAN COMPLEMENTAIRE ALT 2 DU MODE PLONGEE

FREE: paramètres affichés (fig. 99)

Heure de la journee (h:min:sec) avec icone AM (ou PM) si format 12 heures
Profondeur maximum avec icones MAX et FT (ou M)
- 5 sec ou A (< 2 sec) pour revenir à l'écran principal
- S (pression) pour activer le rétroéclairage.

ALARMES DU MODE PLONGEE FREE

Les alarmes du mode FREE, différentes de celles du mode NORM (ou GAUG), retentissent soit 1 fois soit 3 fois sous la forme de 3 bips puis s'arrêtent.

On ne peut pas en accuser reception ou lesmettre sous silence.

ALARMÉ DU MINUTEUR DE COMPTE A REBOURS EN MODE FREE

Lorsqu'un compte à rebours définirà 0:00, le signal sonore se déclenché tandis que l'indication CDT se met à clignoter sur l'écran principal à la place de la température (fig. 100).

Alarme de temps de plongée écoulé en mode FREE

Si elle est régée sur On, l'alarme de temps de plongée écoué s'active toutes les 30 secondes au cours d'une plongée. Le signal sonore retentit tandis que l'indication EDT (à la place de la température) et les chiffres de temps se mettent à clignoter sur l'écran principal (fig. 101).

Alarmes de profondeur en mode FREE

Si elles sont réglées sur On, les alarmes de profondeur (1, 2, 3) vont se déclencher à la profondeur qui leur est associée. Le signal sonore retentit tandis que les chiffres de la profondeur et l'indication DA1 (2, 3) se mettent à clignoter sur l'écran principal à la place de la température (fig. 102).

Fig. 100 - ALARME DU MINUTEUR DE COMPTE A REBOURS

Fig. 101 - ALARME DE TEMPS DE PLONGEE ÉCOULE
Fig. 102 - ALARME DE PROFONDEUR

Fig.103-ALARME DU GRAPHIQUE DE CHARGE DES TISSUS EN MODE FREE (pendant signal sonore)
Fig. 104 - INFRACTION EN MODE FREE (après signal sonore)

Fig. 105 - INFRACTION EN MODE FREE (après une minute en surface)

Alarmes de haut niveau d'azote

Lorsque le taux d'azote augmente au niveau d'alerte (graphique de charge des tissus à 4 segments), le signal sonore retentit tandis que les segments du graphique se mettent à clignoter sur l'écran principal (fig. 103).

Au cas où le taux d'azote continue à monter et atteigne le niveau de décompression, le signal sonore retentit à nouveau tandis que les 5 segments du graphique de charge des tissus, la flèche pointant vers le haut et l'indication VIO (à la place de la température) se mettent à clignoter. Le temps de plongée restant sans décompression s'affichera à 0.

Lorsque le signal sonore s'eteint, le graphique de charge des tissus et les chiffres du temps restant sans décompression sont supprimés. L'indication VIO et la flèche pointant vers le haut (fig 104) sont semettre à clignoter jusqu'à la surface. La flèche pointant vers le haut est ensuite supprimée.

L'indication VIO clignote jusqu'à ce qu'une minute en surface se soit écoulée puis alterne avec FRE (fig. 105). L'instrument passe alors en infraction avec limitation au mode profundimètre pour 24 heures.

RÉFERENCES

INTERFACE PC

Le VEO est configuré avec un port de données situé sur le (:oté du module (fig. 106a) qui permet de le connecter à un PC via un port USB à l'aide d'un cable d'interface spécial disponible en option.

Le pilote USB requis pour le système d'interface peut etre télécharge sur le site Internet Oceanic Worldwide.

Le programme de transferts de paramétres (Settings Upload) peut être utilisé pour définir/modifier les réglages du groupe A (alarmes), du groupe U (utilitaires) et du groupe T (heure/date) à l'aide du même système d'interface. Les éléments relatifs au FO2 et au mode d'utilisation doivent être paramétrés à l'aide des boutons de commandes.

Fig. 106 - PORT DE DONNÉES

La partie Download du programme, permet de récapérer* (telécharger) des données de plongée à partir du VEO et de les transférer vers un PC. Ces données comprehennent le numéro de la plongée, le temps d'intervalle de surface, la profondeur, le temps de plongée, la date et l'heure de début, la température la plus BASSE, le taux d'échantillonnage, les points de réglage, ainsi que des éléments relatifs au TLBG et à la fonction VARI.

*Les informations relatives aux plongées en mode FREE sont uniquement disponibles via le système d'interface PC.

Le VEO recherche chaque seconde* la présence d'une connexion d'interface avec le port de données quand il opère en mode surface.

*Les vérifications ne sont pas effectuees si les contacts d'activation par immersion sont mouillés.

Lorsqu'une connexion d'interface est détectée, l'appareil à l'origine de la requête (le PC) se connecte au VEO et se prépare pour le transfert de paramètres ou pour le téléchargement de données que l'on va réalisier à l'aide du programme PC. Durant ce processus, la mention PC apparait à l'écran du VEO ainsi qu'un compte à rebours de 2 minutes (fig. 107).

Avant d'essayer de télécharger des données depuis votre VEO ou de transférer des paramètres, veuillez consulter la section d'aide (HELP) du programme d'interface. Il est recommandé d'imprimer les sections de la rubrique d'aide (HELP) que vous considérrez comme appropriées à vos activités d'interface.

Configuration de PC requise :

• IBM ou compatible, ordinateur personnel avec port USB
• Microprocesseur Intel Pentium 200 MHz ou supérieur
• Microsoft Windows 98 deuxieme edition, ME, NT, 2000, XP, ou Vista
• Carte super VGA ou adaptateur graphique video (256 couleurs ou plus) avec un affichage écran de 800 X 600 pixel minimum.
  16Mo de RAM disponible
• Capacité de 20 Mo de stockage sur disque dur
  Souris
• Lecteur de CD Rom
• Imprimante

Pour les mises à jour de logiciels, veuillez vous référer au site Internet Oceanic >> www.

Pour obtenir de l'aide sur OceanLog, veuillez appeler le numero gratuite >> [phone], de 8h à 17h, USA heures du Pacifique.

Fig. 107 - INTERFACE PC (compte à rebours de 2 minutes)

ENTRETIEN ET NETTOYAGE

Protégez vous VEO des chocs, des températures excessives, des expositions aux produits chimiques et des alterations. Protégez la vitre contre les rayures à l'aide un protecteur d'écran d'instrument. Les petites rayures disparaitron naturellement sous l'eau.

• Faites tremper et rincez votre VEO à l'eau douce à la fin de chaque journée de plongée. Vérifiez si les zones situées autour du capteur de masse pression (profondeur, Fig. 108a), du port de données d'interface PC (Fig.108b) et des boutons sont dénuées de tout corps étranger ou si elles ne sont pas obstruées.
• Pour dissoudre les cristaux de sel, utilisez de l'eau tiède ou une solution légèrement acide (50% de vinaigre blanc/50% d'eau douce). Àpres trempage, placez le VEO sous un filt d'eau et séchez-le à l'aide d'une serviette avant de le ranger.
• Transportez votre VEO dans de bonnes conditions de température, sec et protégé.

INSPECTIONS ET RÉVISIONS

Votre VEO doit être inspecté une fois par an par un revendeur agrée Oceanic qui effectuera une vérification des fonctions et une recherche de dommages ou d'usure selon les recommendations d'usine. Pourmaintenir les effets de la garantie limite de 2 ans, cette inspection doitetreeffectue un an après l'achat (à +/-30 jours).

Fig. 108 - DOS DU BOITIER

Oceanic you recommend de continuer à faire effectuer ces inspections chaque année pour vous assurer du bon fonctionnement de votre apparéil. Les coûts des inspections annuelles ou des inspections relatives à l'échéité ne sont pas couverts, selon les termes de la garantie limitée de 2 ans.

Pour faire effectuer une révision :

Amenez vous VEO à votre revendeur agréé Oceanic le plus proche.

Si vous avez besoin de returner votre VEO à l'usine Oceanic aux USA ;

• Veillez à obtenir un numéro de RA (autorisation de retour) en contactant Oceanic USA par téléphone au 510/562-0500 ou par courrier électronique à [e-mail].
• Effectuez un relevé de toutes les plongées du mode Log et/ou téléchargez les données enregistrées en mémoire. Toutes les données seront effacées lors d'une révision d'usage.
• Emballez-le dans un matériel protecteur rembourse.
• Joignez une note indiquant clairment les raisons du renvoi, votre nom, votre adresse, un numero de téléphone pour vous joindre dans la journée, le(s) numéro(s) de série, une copie de votre preuve d'achat et de la carte de garantie.
• Effectuez un envoi prépayé à Oceanic, avec assurance et suivi.
• Les réparations hors garantie doivent être prépayées. Les envois en contre remboursement ne sont pas acceptés.
• Des renseignements supplémentaires sont disponibles sur le site Internet OceanicWorldwide.com ou sur le site Internet Oceanic local rattaché à votre zone géographique.

La procédure qui suit doit être suivie scrupuleusement. Les dommages consécutifs à un remplacement inadapté de la pile ne sont pas couverts par la garantie du VEO.

RETIRER LE MODULE DE SA COQUE

Si l'unité est sur console, courbez les bords de la coque en caoutchouc vers l'arrière de façon à découvertir les bords du module. Si la coque est suffisamment flexible, vous pouze la courber assez loin en arrêtre pour faire sortir le module avec votre doigt. Dans le cas contraire, il peut être nécessaire d'y insérer un tournevis et d'en glisser l'extrémité franche juste en dessous du module.

NE FAITES PAS levier pour sortir le module de la console! Augmentez doucement la pression sous le module en relachant la tension sur la coque en caoutchouc. Le module va glisser le long du tournevis et sortir de la console.

Si le module est dans une coque pour utilisation au poignet, il sera nécessaire de ramener les bords de la coque vers le bas du module tout en exerçant une pression par dessous, en procédant lentement.

Lors du retrait de la pile, les réglages et les calculs des plongées successives sont conservés dans la mémoire de l'instrument jusqu'à ce qu'une nouvelle pile soit installée.

Remplacement de la pile

Le compartment de la pile doit être ouvert uniquement dans un environnement sec et propre, avec un soin extréme pour éviter l'entrée d'humidité ou de poussière.

Pour éviter la formation d'humidité dans le département de la pile, il est recommandé d'effectuer cette opération dans un environnement équivalent à la température et au niveau d'humidité extérieurs locaux (par exemple, ne remplacez pas la pile dans une piece climatisée avant d'emmener l'instrument à l'extérieur par une chaude journée d'été).

Retrait du couvercle de la pile

• Retournez le module pour placer le couvercle face à vous.
• Tout en maintainant fermement le couvercle, exercez une pression sur la languette supérieure avec un tournevis à petite lame (fig. 109) pour faire pivoter la bague de fixation de 10 degrés dans le sens des aiguilles d'une montre.
• Retirez la bague du boîtier ou returnez le module pour permettre à la bague de tomber dans votre main.
• Retirez le couvercle de la pile.

Retrait de la pile

• Retirez la barrette de fixation qui passes au-dessus de la partie inférieure de la pile (fig. 110a).
• Retirez le joint torque du couvercle. N'UTILISEZ PAS d'outils.
• Faites glisser la pile par le haut pour lasorting de son compartment.

Inspection

• Vérifiez attentivement toutes les surfaces des joints, à la recherche de dommages qui pourrait nuir à l'étanchéité.
• Inspectez les boutons, la vitre et le boîtier pour vous assurer qu'ils ne sont pas craqués ou endommages.

MISE EN GARDE : si vous constatéz un dommage ou de la corrosion, retournez votre VEO à un revendeur/agréé Oceanic et NE L'UTILISEZ PAS jusqu'à ce qu'il ait été réparé selon les directives d'usine.

Fig. 109 - BAGUE DE FIXATION DU COUVERCLE

Fig. 110 - BARRETTE DE FIXATION

Fig. 111 - PILE

Fig. 112 - BARRETTE DE FIXATION

Fig. 113 - JOINT TORIQUE DU COUVERCLE

Installation de la pile

• Installez une nouvelle pile au lithium 3 v de type CR2450, le pôle négatif (-) place contre le fond du compartment. Faites la glisser par le côte droit en vous assurant qu'elle passée sous la lame de contact située sur le bord gauche (fig. 111).
• Orientez la barrette de fixation au-dessus de la partie inférieure de la pile et mettez-la en place avec soin en la poussant (fig. 112).

Installation du couvercle et de la bague de fixation

• Lubrifiez légèrement un nouveau joint torique à laGRAisse silicone et placez-le dans la rainure interieure du couvercle (fig. 113). Assurez-vous qu'il est disposé de manière régulière. Le joint torique doit être une piece détachée Oceanic d'origine que vous pouvez vous procurer auprès de votre revendeur agréé Oceanic. L'utilisation de tout autre joint torique quel qu'il soit constitue une annulation de garantie.
• Passez la bague du couvercle, la partie supérieure en premier (petite ouverture) à votre pouce.
• Mettez soigneusement le couvercle (équipé de son joint torique) en place sur la rainure du compartment et appuyez de façon régulière pour le positionner complètement, avec le même pouce.
• Maintenez le couvercle bien en place et, avec l'autre main, faites glisser la bague du couvercle vers le bas, le long de votre pouce et mettez-la en place au pourtour du compartment.

• Les languettes de la bague de fixation du couvercle doivent s'insérer dans les deux fentes situées à 2 heures et à 8 heures.

• Faites pivoter la bague de fixation à la main, de 5 degrés dans le sens inverse des aiguilles d'une montre jusqu'à ce que les languettes soient en position (fig. 114) puis serrez de 5 degrés supplémentaires dans le même sens à l'aide d'un tournevis à petite lame (fig. 115).

• Lorsque vous serrez la bague de fixation, veillez à exercer une pression continue sur celle-ci jusqu'à ce qu'elle soit correctement positionnée. Un petit symbole situé sur la bague doit s'aligner avec le symbole de fermeture situé sur le boîtier (fig. 116a).

Inspection

• Activez l'instrument et observez attentivement s'il effectue un diagnostic complet, une vérification de la pile et s'il entre en mode surface.
• Observe l'écran LCD pour vous assurer que l'affichage et le contraste sont uniformément clairs et nets sur toute sa surface.

MISE EN GARDE: si vous constatiez que des portions d'affichage à l'écran sont manquantes ou attenuées, ou si une condition de pile faible est indiquée, returnez votre instrument à un revendeur/agréé Oceanic pour une évaluation complète avant toute utilisation.

Fig. 114 - POSITIONNEMENT DES LANGUETTES
Fig.115-BLOCAGE DES LANGUETTES

Fig.116-POSITIONNEMENT CORRECT DE LA BAGUE

REPLACER LE MODULE DANS SA COQUE

• Si la coque est équipée d'une entreprises que vous avez préalablement retiree, remettez-la en place.
• Orientez le module au-dessus de l'ouverture de la coque et insérez-y sa partie inférieure en appuyant sur le dessus avec la paume de votre main. Arrêtez d'appuyer quand la partie inférieure du module a juste pénétré dans la coque.
  Corrigez l'alignement du module si nécessaire de façon a ce qu'il soit bien droit.
• Faites rentrer le module complètement avec vos pouces, en vérifier l'alignement, jusqu'à ce qu'il soit bien en place.

RéGLAGE ET AJUSTEMENT DE L'ALTITUDE

L'altitude (pression ambiente) est mesurée à l'activation puis toutes les 15 minutes jusqu'à ce qu'une plongée démarre.

Les mesures sont effectuées uniquement quand l'appareil est sec.
Deux lectures sont effectuees. La seconde lecture a lieu 5 secondes après la premiere. Ces lectures doivent se situer a 30 cm (1 pied) l'une de l'autre pour pouvoir enregister la pression ambiente en tant qu'altitude actuelle.
Aucun ajustement n'est fait tant que les contacts d'activation par immersion sont actifs.
Lors de plongées à haute altitude, de 916 à 4 270 metres (3 001 à 14 000 pieds), le VEO s'adapte automatiquement à ces conditions en fournissant une profondeur corrigée ainsi que des temps de plongée sans décompression et des temps d'O2 réduits à des intervalles de 305 metres (1 000 pieds).
Lorsque le facteur de prudence est régle sur On, les limites de plongée sans décompression sont celles correspondant à l'altitude supérieure de 915 mètres (3 000 pieds).
Au niveau de la mer, les calculs sont basés sur une altitude de 6000 pieds.
Tous les ajustements à des altitudes supérieures à 3355 metres (11000 pieds) sont alors effectuels selon des temps de plongée basés sur 4270 metres (14000 pieds).
Le VEO n'opérera plus en tant qu'ordinateur de plongée au-delà de 4 270 mètres (14 000 pieds).

OCEANIC WORLD WIDE

OCEANIC USA

2002 Davis Street

San Leandro, CA 94577

Tél: [phone]

Fax:[phone]

Site Internet: www.OceanicWorldwide.com

E-mail: [e-mail]

OCEANIC ROYAUME-UNI

Tél: [phone] Fax: [phone]

Site Internet: www.oceanic.de

E-mail: [e-mail]

OCEANIC FRANCE

Nice, France

Tel: [phone] Fax: [phone]

E-mail: [e-mail]

OCEANIC ITALIE

Genova, Italy

Tél: [phone] Fax: [phone]

Site Internet: www.oceanicitalia.com

E-mail: [e-mail]

OCEANIC AUSTRALIE

• Ordinateur de plongée (air ou Nitrox)
• Profondimetre/minuteur numérique
• Instrument d'activités de plongée libre

PERFORMANCES DE L'ORDINATEUR DE PLONGEE

• Algorithme PZ+ (basé sur Buhlmann ZHL-16c) ou DSAT
• Limites de plongée sans décompression qui suivent les tables PADI RDP
• Décompression selon Buhlmann ZHL-16c et les tables françaises MN90
  Palier profond sans décompression - Morroni, Bennett
• Palier profond avec décompression (non recommendé) - Blatteau, Gerth, Gutvik
• Altitude - Buhlmann, IANTD, RDP (Cross)
• Corrections d'altitude et limites d'O2 basees sur les tables NOAA

PERFORMANCES OPÉRATIONNELLES

Fonction: Exactitude :
- Profondeur ±1% de l'échelle totale
- Minuteurs 1 seconde par jour

Compteur de plongées :

• Les modes NORM/GAUG affichent les plongées n^1 à 24. Le mode FREE affiche les plongées n^1 à 99 (0 si aucune plongée effectuee)
• Réinitialisation à la plongée n°1 à l'activation (après 24 heures sans plongée)

Mode Log :

Stockage en mémoire des 24 plongées les plus récentes en mode NORM/GAUG pour visualisation
- ÀpRES 24 plongées, la 25e est ajoutée en mémoire et la plus ancienne est supprimée

Altitude :

• Opérationnel du niveau de la mer jusqu'à un niveau d'élévation de 4270 metres (14000 pieds)
• Mesure de la pression ambiente toutes les 30 minutes lorsqu'il est inactif et toutes les 15 minutes dés qu'il est activé.
• Ne mesure pas la pression ambiente lorsqu'il est mouillé.
  Compense le niveau d'altitude au dessus du niveau de la mer à 916 metres (3001 pieds) et tous les 305 metres (1000 pieds) au-delà.

SPECIFICATIONS (SUITE)

Alimentation :

• Une pile au lithium (Panasonic ou équivalent) 3 v de type CR2450
• Durée de stockage jusqu'à 5 ans (selon le fabricant de la pile)
• Remplacement Par l'utilisateur (tous les ans de préférence)
  Durée de vie en service 100 heures de plongée à raison d'une sortie d'une heures par jour de plongée, jusqu'à 300 heures à raison de trois plongées d'une heures par jour

Icone de la pile :

• Mise en garde - icone affichée en continu à 2,75 volts, changement de pile recommandé
• Alarme - icone clignotante à 2,50 volts, changez la pile

Activation :

• Manuelle - appuyez sur un bouton (recommandé). Necessarily avant de plonger si l'activation par immersion est régée sur OFF.
• Automatique - par immersion dans l'eau (si l'activation par immersion est régée sur ON)
• Ne peut être activé manuellement à une profondeur supérieure à 1,2 M (4 FT) si l'activation par immersion est réglee sur OFF.
• Ne peut opérer à une altitude supérieure à 4270 metres (14000 pieds)

Température d'utilisation :

Hors de I'eau -entre -6 et 60^ (20^ 140F).
- Dans l'eau - entre -2 et 35^ (28 et 95^ ).

TLBG segments

Zone normale sans décompression 1 à 3
Zone de prudence sans décompression 4
Zone de décompression 5 (tous)

VARI 18 M (60 FT) et moins
Au-delà de 18 M (60 FT)

	Segments	FPM	MPM	segments	FPM	MPM
	0	0 - 10	0 - 3	0	0 - 20	0 - 6
Zone normale	1	11 - 15	3.5 - 4.5	1	21 - 30	6.5 - 9
Zone normale	2	16 - 20	5 - 6	2	31 - 40	9.5 - 12
Zone normale	3	21 - 25	6.5 - 7.5	3	41 - 50	12.5 - 15
Zone de prudence	4	26 - 30	8 - 9	4	51 - 60	15.5 - 18
Zone trop rapide (clignotement)	5 (tous)	>30	>9	5 (tous)	>60	>18

SPECIFICATIONS (SUITE)

AFFICHAGES NUMÉRIQUES : Limites : Résolution :

• Numérotation des plongées 0 à 24 1
• Profondeur 0 à 120 M (400 FT) 0,1/1 M (1 FT)
• Point de réglage du FO2 Air, 21 à 50 % 1 %
  Valeur de PO2 0,00 à 5,00 ATA 0,01 ATA
  Temps de plongée restant 0 à 999 min 1 minute
  Temps total de remontee 0 à 999 min 1 minute
  Temps de palier profond sans décompression
• Temps de palier de sécurité sans décompression
  Temps de palier de décompression 0 à 999 min 1 minute
  Temps de plongée écoulé en mode Norm/Gaug
  Temps de plongée écoulé en mode Free

10 à 999 min

Temps d'intervalle de surface

0:00 à 23:59 h:min

Temps d'intervalle de surface en mode Free

1:00 à 23:59 h:min

Temps d'interdiction de vol et de désaturation

(* démarre 10 min après la plongée)

• Température

-18 à 60^ (0 à 99^ ) 1^

Heure de la journee

0:00 à 23:59 h:min

• Minuteur de compte à rebours en mode Free
• Minuteur de compte à rebours en mode Infraction

2:00 à 0:00 min:sec 1 seconde
5:00 à 0:00 min:sec 1 seconde

00 à 999 min

1 minute

0:00 à 59:59 min:sec
1 seconde
1 minute
1 minute
0:00 à 59:59 min:sec
1 seconde
1 minute
23:50 à 0:00 h:min* 1 minute

(^* démarre 10 min après la plongée)

MOD (profondeur maximum d'utilisation :

Norm/Free
Gaug

Liminete:

100 M (330 FT)
120 M (399 FT)

RELEVÉ DES INSPECTIONS / RÉVISIONS

Nombre de série :

Révision du microprogramme :

Date d'achat :

Lieud'achat:

La partie ci-dessous doit être replie par un revendeur/agréé Oceanic :

Date Révision effectué Revendeur / technicien

CONCU PAR OCEANIC CALIFORNIE

2002 Davis Street

800-435-3483

San Leandro,

www.OceanicWorldwide.com

California, 94577

USA

©2002 Design, 2009

Doc. N° 12-5201-r02 (6/14/10)
