PA85 - Equipement DJ LENCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne hi-fi portative avec Bluetooth
Marque	Lenco
Modèle	PA85
Catégorie	Équipement DJ
Alimentation	230 V CA 50/60 Hz, 12-15 V CC externe (min. 50 W), batterie rechargeable 12 V CC 4,5 Ah
Puissance consommée	40 W
Haut-parleurs	1 × 20 cm (woofer) + 1 × 5 cm (tweeter)
Réponse en fréquence	60 Hz - 22 kHz
Rapport signal/bruit	≥ 85 dB
Entrées audio	RCA, AUX 3,5 mm, USB, carte SD, microphone filaire, guitare électrique
Sortie	Ligne pour appareil stéréo externe
Bluetooth	Oui, nom de l'appareil : LENOPOPA-85
Égaliseur	Oui, réglages professionnels
Fonctions de lecture	Répéter 1, répéter tout, aléatoire
Microphone	Entrée avec réglages de volume et d'écho
Batterie	Plomb-acide rechargeable 12 V 4,5 Ah
Autonomie	Non spécifiée
Charge	Indicateur LED : rouge clignotant (en charge), vert clignotant (presque termine), vert fixe (charge terminée)
Indicateurs	Alimentation/tension basse, USB/SD, AUX/Bluetooth
Sécurité	Double isolation, ne pas exposer à l'eau ou à la chaleur excessive
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Accessoires fournis	Cordon d'alimentation, microphone filaire, mode d'emploi
Garantie	Conforme à la législation européenne, contactez votre revendeur
Pays de destination	UE

FOIRE AUX QUESTIONS - PA85 LENCO

Comment charger la batterie du Lenco PA85 ?

Pour charger la batterie, branchez le cordon d'alimentation sur une prise 230 V CA. Réglez le commutateur de source d'alimentation sur DC INPUT et le commutateur d'alimentation CA sur CHG ON. L'indicateur de charge clignote en rouge pendant la charge, puis en vert lorsqu'elle est presque terminée, et devient vert fixe une fois terminée. Il est recommandé de charger la batterie au moins 12 heures pour les trois premières utilisations.

Comment connecter le Lenco PA85 en Bluetooth ?

Appuyez sur le bouton INPUT SWITCHING jusqu'à ce que l'indicateur Bluetooth clignote. Activez le Bluetooth sur votre appareil et recherchez LENOPOPA-85. Sélectionnez-le pour appairer. L'indicateur cesse de clignoter et reste allumé en bleu lorsque la connexion est établie.

Puis-je utiliser un microphone avec le Lenco PA85 ?

Oui, branchez un microphone filaire sur le port MIC INPUT du panneau de commande. Vous pouvez régler le volume et l'écho du microphone à l'aide des molettes dédiées. Assurez-vous que le mode est réglé sur AUX IN ou USB/SD pour que le micro fonctionne.

Comment régler l'écho du micro ?

Utilisez la molette ECHO située sur le panneau de commande. Tournez-la pour augmenter ou diminuer l'effet d'écho sur le microphone.

Le Lenco PA85 peut-il être alimenté par une batterie externe ?

Oui, en utilisant une alimentation CC externe de 12 à 15 V (minimum 50 W). Placez le commutateur d'alimentation CA sur OFF, débranchez le cordon secteur, réglez le commutateur de source sur DC INPUT, puis connectez le pôle positif sur la borne rouge et le pôle négatif sur la borne noire à l'arrière de l'appareil.

Comment utiliser une clé USB ou une carte SD ?

Insérez votre clé USB dans le port USB ou votre carte SD dans le lecteur correspondant sur le panneau de commande. L'appareil détectera automatiquement le support et commencera la lecture. Utilisez les boutons de piste précédente/suivante et pause/lecture pour contrôler.

Que faire si l'indicateur d'alimentation est éteint et qu'aucun son ne sort ?

Vérifiez que le commutateur d'alimentation CA est sur ON. Si la batterie est vide, branchez l'appareil sur secteur pour le recharger. Si le problème persiste, contactez un réparateur qualifié.

Comment remplacer la batterie du Lenco PA85 ?

Le remplacement de la batterie doit être effectué par un technicien qualifié. Dévissez les 6 vis du panneau de la batterie, retirez le panneau, débranchez les fils en appuyant sur les clips, dévissez les 2 vis du cadre métallique, remplacez la batterie par une batterie identique (12 V 4,5 Ah), puis remontez le tout.

Le son est sifflant avec le microphone, que faire ?

Baissez le volume du microphone et éloignez le micro d'au moins 2 mètres du haut-parleur pour éviter le Larsen.

Comment passer en mode AUX ?

Appuyez sur le bouton INPUT SWITCHING jusqu'à ce que l'indicateur AUX/Bluetooth s'allume. Branchez votre source audio (TV, DVD, etc.) sur les entrées RCA ou AUX 3,5 mm à l'arrière de l'appareil. Le son sera émis.

MODE D'EMPLOI PA85 LENCO

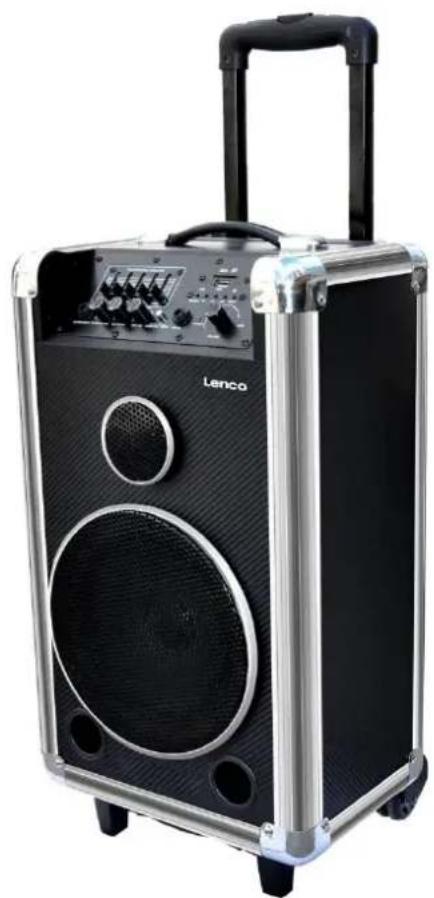

Chaîne hi-fi portative avec bluetooth®

MODE D'EMPLOI

www.lenco.com

Avertissements

1. 1. AVERTISSEMENT : Les batteries (bloc de batteries ou piles installées) ne doivent pas être exposées à une chaleur excessive telle qu'en plein soleil, un feu ou similaire.
2. Cet appareil appartient à la catégorie II ou appareil électrique à double isolation. Sa conception n'exige pas de prise terre/masse.

Le symbole d'éclair avec une flèche dans un triangle équilatéral a pour objectif d'alerter l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du produit, pouvant être suffisamment élevé pour représenter un risque d'électrocution.

• Avertissement : Pour réduire le risque d'électrocution, ne retirez pas le panneau (ou l'arrête) car aucune pièce à l'intérieur n'est pas réparable par l'utilisateur. Confiez toute réparation à un technicien qualifié.
• Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que d'importants conseils d'utilisation et de maintenance sont fournis dans la documentation accompagnant l'ordinateil.
• Attention: pour éviter tout risque d'électrocution, ne branchez pas l'appareil au secteur alors que la grille est retirée.
• Mise au rebut de cet appareil. Ce symbole indique que ce produit ne doit pas être mis au rebut avec les déchets domestiques dans les pays de l'UE. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Pour renvoyer votre ancien appareil, utilisez les systèmes de regroupement et de collecte de votre pays ou contactez le point de vente où vous avez acheté le produit. Il peut procéder au recyclage du produit en toute sécurité.

Merci d'avoir acheté ce haut-parleur portatif avec Bluetooth et batterie! Pour un fonctionnement optimal du haut-parleur, prenez le temps de lire attentivement ce mode d'emploi avant utilisation. Ainsi, vous connaîtrez mieux toutes les fonctions. Conservez ce mode d'emploi afin de pouvoir le consulter par la suite.

Attention

Afin d'éviter une défaillance et des dommages en utilisant l'appareil, lisez le mode d'emploi et comprenez bien les instructions de sécurité et d'utilisation. Conservez ces instructions afin de pouvoir les consulter par la suite.

1. Ce haut-parleur peut fonctionner sur 3 types d'alimentation électrique : 230 Vca 50/60 Hz, 12 à 15 Vcc externe (min. 50 W) et batterie d'accumulateurs au plomb-acide rechargeable de 12 Vcc 4.5 Ah
2. N'essayez PAS de toucher les pièces internes de la chaîne Hi-Fi, vous risqueriez de prendre une décharge électrique.
3. N'essayez PAS de réparer l'appareil d'une manière non décrite dans le mode d'emploi. Toutes les réparations doivent être effectuées par un réparateur qualifié.
4. Débranchez le cordon d'alimentation de l'appareil du secteur si vous prévoyez de ne pas utiliser l'appareil pendant une longue période.
5. Le haut-parleur doit être éloigné d'au moins 20 cm des autres appareils afin de ne pas gêner sa ventilation.
6. Le haut-parleur ne doit pas être posé à proximité de sources de chaleur telles que des radiateurs, registres de chaleur, fours ou autres appareils générant de la chaleur.
7. Ne placez jamais le haut-parleur à un endroit exposé à des éclaboussures, ne placez jamais un récipient contenant de l'eau sur le caisson des basses, comme un verre, une tasse, etc. Si un liquide ou des pièces métalliques devaient entrer dans le haut-parleur, éteignez l'appareil et contactez un centre de réparation qualifié afin de vérifier l'intégrité de l'appareil.
8. Si vous n'utilisez pas le haut-parleur, mettez-le hors tension et débranchez le cordon d'alimentation de la prise secteur.
9. Si vous utilisez une multiprise ou un coupleur comme dispositif de mise en marche/d'arrêt, assurez-vous que ce dispositif est facilement accessible.

Consignes relatives aux accumulateurs

1. Chargez la batterie d'accumulateurs au plomb au moins 12 heures pour les 3 premières utilisations du haut-parleur.
2. Rechargez la batterie dans les 24 heures quand le haut-parleur a peu ou pas de puissance. Si vous ne rechargez pas la batterie dans les 24 heures, cela raccourcira la durée de vie de la batterie, empêchera de charger la batterie à pleine capacité et raccourcira l'autonomie de lecture.
3. Les techniciens amateurs ne doivent pas ouvrir le haut-parleur ni cette batterie d'accumulateurs au plomb.
4. N'utilisez PAS cette batterie d'accumulateurs au plomb avec un autre appareil.
5. Si vous remplacez la batterie de ce haut-parleur, CHOISSEZ une batterie ayant les mêmes caractéristiques. Sinon, cela causera des dommages et des dysfonctionnements au haut-parleur.
6. Une batterie mal installée causerait une explosion, adressez-vous à un technicien qualifié pour la changer.
7. Une fois que la batterie est changée, jetez la batterie usagée dans une benne de recyclage spécifique ou apportez-la à un centre de collecte.
8. Si vous n'utilisez pas le haut-parleur pendant une longue durée, CHARGEZ COMPLÉTEMENT LA BATTERIE UNE FOIS PAR MOIS, afin d'éviter une défaillance de la batterie.

1. Chaîne Hi-Fi portative avec Bluetooth
2. Cet appareil peut fonctionner avec diverses sources d'alimentation : 230 V CA/Externe 12-15 V CC/12 V CC (battery)
3. Batterie d'accumulateurs au plomb rechargeable intégrée
4. Avec égaliseur pour un réglage du son professionnel
5. Avec entrée de micro filaire intégrée avec réglage du volume et de l'écho
6. Avec entrée de guitare et réglage du volume de guitare
7. Avec fonction de port USB et de lecteur de carte SD à détection automatique USB
8. Avec entrée de 3,5 mm et entrée AUX
9. Avec sortie de ligne pour appareil stéréo externe

Puissance consommée : 40 W

Haut-parleurs: 1 × 20 cm (4) + 1 × 5 cm

Réponse en fréquence : 60 Hz à 22 kHz

Rapport signal/bruit : ≥ 85 dB

Alimentation électrique :

• Batterie d'accumulateurs au plomb rechargeable : 12 V 4,5 Ah,
• Alimentation électrique continue externe : CC : 12-15 V,
• Alimentation CA : 230 V CA 50-60 Hz

Branchements du haut-parleur

1. Insérez votre clé USB ou votre carte SD dans le lecteur correspondant du panneau de commande (voir schéma 1).
2. Branchez votre matériel audio (TV/DVD/MP3/iPhone/iPad, etc.) sur les prises d'ENTRÉE AUDIO du signal (1 pour RCA et 1 pour 3,5mm) sur le panneau arrière (voir schéma 2). Remarque: Lorsque les deux entrées sont connectées à l'appareil externe, les deux sons seront émis. Dans ce cas, appuyez sur pause à partir d'un appareil externe afin de désigner l'appareil choisi.
3. Branchez le microphone filaire au port MIC INPUT correspondant sur le panneau de commande du haut-parleur, et branchez votre guitare électrique à GUITAR INPUT (voir schéma 1).
4. Commutateur de source d'alimentation : AC INPUT, F. CHARGE/OFF, DC INPUT
5. Commutateur d'alimentation CA: AC ON, OFF, CHG ON

Remarque : Passez d'abord en mode AUX IN ou USB/SD afin que le microphone et la guitare électrique fonctionnent correctement.

Scheme1:

Scheme2:

Appuyez sur le bouton INPUT SWITCHING jusqu'à ce que l'indicateur BLUETOOTH clignote. La fonction BLUETOOTH est activée. Activez le BLUETOOTH dans l'appareil et recherchez ce haut-parleur BLUETOOTH. Vous trouverez un appareil nommé LENOPOPA-85. Sélectionnez-le pour connecter le haut-parleur. L'indicateur cesserà de clignoter et s'allumera en BLEU lorsque l'appariement sera réussi. Une fois que la connexion est établie, vous pouvez commencer à diffuser de la musique à partir de votre appareil.

Lorsque le Bluetooth est appairé et connecté, vous pouvez maintenir enfoncé le bouton lecture/pause pour déconnecter la connexion actuelle puis refaire l'appariement.

Panneau arrière :

1. Prise d'alimentation: Branchez le cordon d'alimentation sur cette prise et sur une source d'alimentation de 230 V CA 50-60 Hz.
2. Commutateur de source d'alimentation : AC INPUT, F. CHARGE/OFF, DC INPUT
3. Commutateur d'alimentation CA: AC ON, OFF, CHG ON

Utilisation du commutateur :

• Alimentation CA: branchez le cordon d'alimentation sur 230 V CA 50-60 Hz, basculez le commutateur de source d'alimentation sur AC INPUT, puis basculez le commutateur d'alimentation CA sur AC ON. Pour mettre le système hors tension, réglez les deux commutateurs sur OFF.
• Alimentation CC interne : maintenant le système est alimenté par la batterie intégrée (12 V, 4,5 Ah). Basculez le commutateur de source d'alimentation sur DC INPUT, et basculez le commutateur d'alimentation CA sur AC OFF. Pour mettre le système hors tension, réglez les deux commutateurs sur OFF.

Pour charger le système, branchez le cordon d'alimentation, basculez le commutateur de source d'alimentation sur DC INPUT, charge, puis basculez le commutateur d'alimentation CA sur CHG ON. Pour utiliser et charger le système en même temps, basculez le commutateur de source d'alimentation sur AC INPUT, et basculez le commutateur d'alimentation CA sur CHG ON.

• Alimentation électrique continue externe : 12 à 15 Vcc (min. 50 W). Placez le commutateur d'alimentation CA sur OFF et débranchez le cordon d'alimentation de la prise secteur. Puis, placez le commutateur de source d'alimentation sur DC INPUT. Ensuite, connectez le pole positif de votre alimentation électrique externe sur la borne ROUGE et connectez le pole négatif sur la borne NOIRE sur le panneau arrêté du haut-parleur comme indiqué sur l'image ci-dessous. Le haut-parleur est à présent alimenté par l'alimentation électrique continue externe. Ce mode d'alimentation est préconisé lorsque la batterie est épuisée.

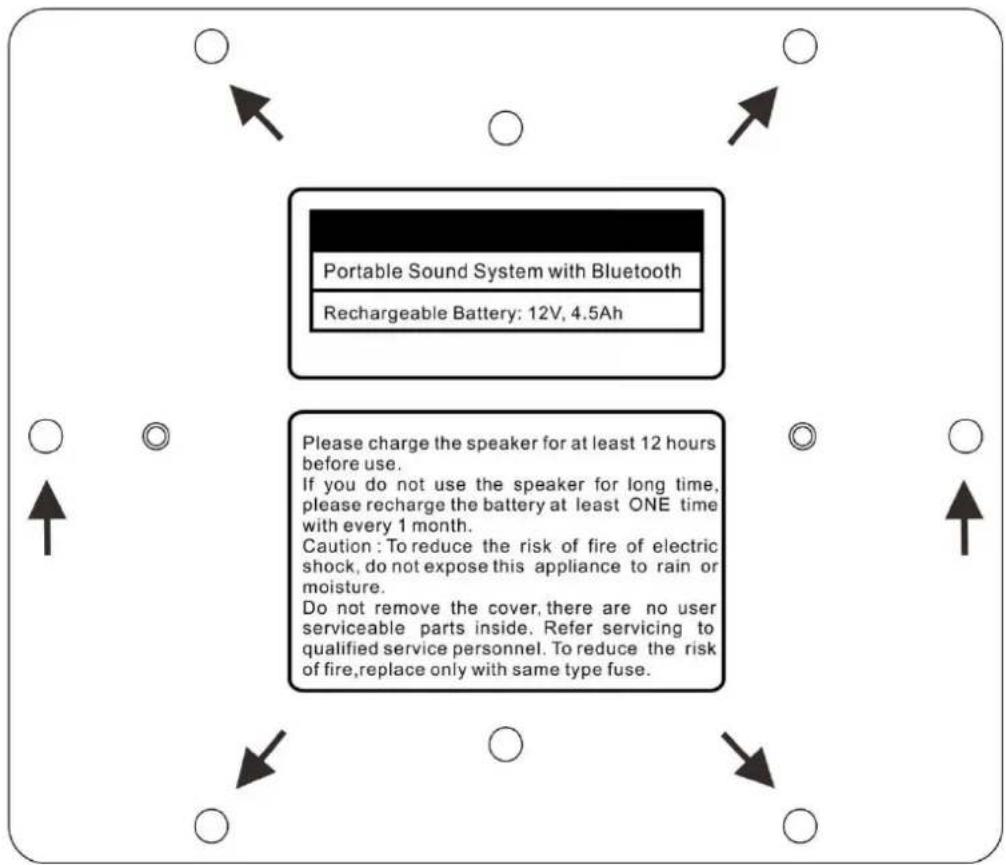

Panneau de la batterie

Ce panneau doit uniquement être ouvert pour permettre en place une nouvelle batterie, opération qui doit être réalisée par un réparation qualifié. Afin d'éviter tout danger potentiel et d'endommager la batterie, veuillez vérifier que la batterie sera remplacée par une batterie avec les mêmes caractéristiques que la batterie d'origine. Procédez à cette opération de la façon suivante:

1. Dévissez les 6 vis indiquées et retirez le panneau.
2. Retirez la batterie et appuyez sur les clips-écrous pour débrancher les fils conducteurs. Procédez avec soin pour ne pas les endommager.
3. Dévissez les 2 vis du cadre métallique de la batterie.
4. Remplacez la batterie par la nouvelle. Veillez à ce que la batterie dispose des mêmes caractéristiques que la batterie d'origine. Branchez le câble rouge à la borne rouge et le câble noir à la borne noire. Après l'insertion et le branchement des fils, veuillez vérifier leurs bonnes connexions.
5. Remontez le cadre métallique de la batterie et le panneau de la batterie.

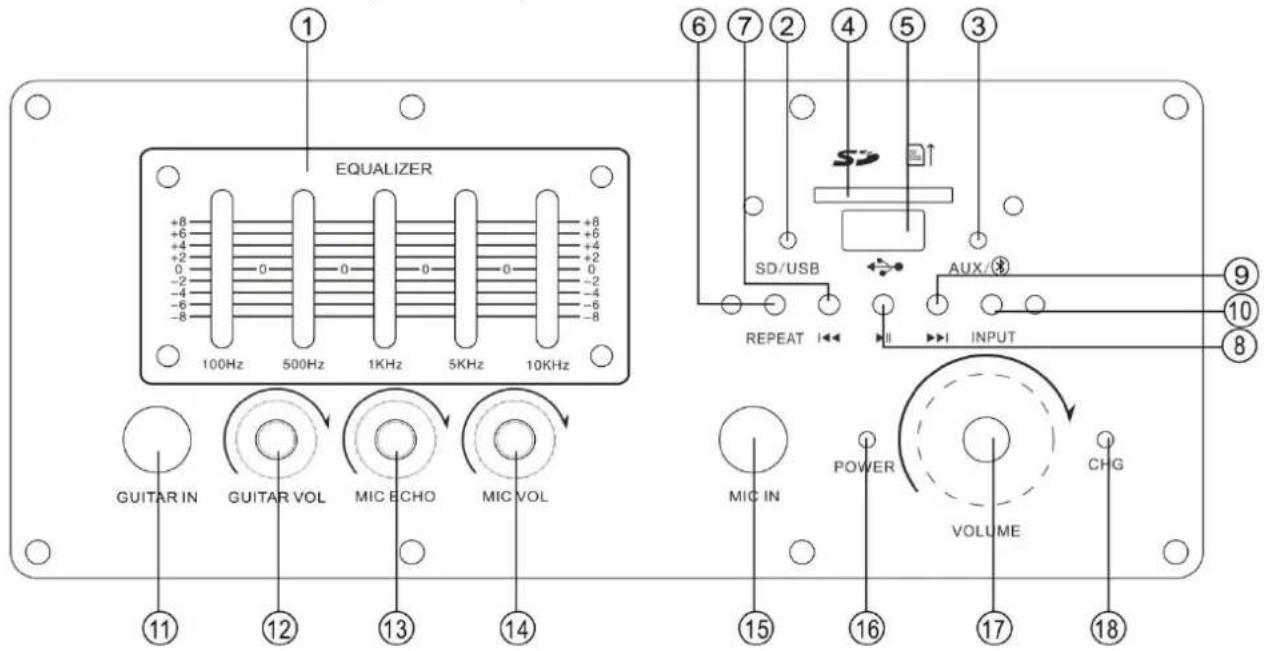

Instructions d'utilisation du haut-parleur panneau de commande (schéma 3)

1. Égaliseurs
2. Indicateur USB/SD : si une carte SD et un dispositif USB sont insérées, la priorité de lecteur sera donnée au dispositif USB.
3. Indicateur AUX/Bluetooth : clignote lors de la recherche de dispositif Bluetooth et reste allumé une fois connecté ; reste allumé en mode AUX.
4. Lecteur de carte SD : Insérez une carte SD pour lire de la musique.
5. Entrée USB : Insérez une clé USB pour écouter de la musique.
6. Appuyez sur la touche de répétition pour basculer entre Répéter 1, Répéter tout et Aléatoire: Répéter 1: L'indicateur USB/SD clignote environ 2 fois par seconde; Répéter tout: L'indicateur USB/SD clignote environ 3 fois par seconde; Aléatoire: L'indicateur USB/SD clignote environ 1 fois par seconde.
7. Piste précédente : un appui prolongé pour le retour rapide
8. Pause et lecture
9. Piste suivante : un appui prolongé pour l'avance rapide
10. Touche de commutation de mode d'entrée : pour sélectionner le mode entre AUX, USB/SD ou Bluetooth
11. Porte d'entrée de guitare électrique
12. Réglage du volume de guitare électrique
13. Réglage de l'écho du microphone
14. Réglage du volume du microphone
15. Port d'entrée du microphone filaire
16. Indicateur d'alimentation/tension basse : Il s'allume quand l'appareil est mis sous tension. Lorsque l'alimentation de la batterie est faible, il se met à clignoter.
17. Réglement du volume principal
18. Indicateur de charge : Pendant la charge, l'indicateur de charge clignote en ROUGE. Lorsque la charge est presque terminée, il clignote en VERT. Lorsque la charge est terminée, l'indicateur reste allumé en VERT.

Rétérénce de fonctionnement
Source d'alimentation	Alimentation CA	Indicateur d'alimentation	Indicateur de charge	Gestion d'alimentation	Fonctionnement de l'appareil
ENTRÈE CA	CA activée	ALLUMÉ	Voir remarque	OUI	Alimenté par CA et batterie chargée, l'appareil se mettra en vue et cesserà de se charger au bout de 15 minutes sans signal dans l'entrée	Mèttez hors tension l'apparéil, puis rallumez-le.
ENTRÈE CA	ÊTEINT	ÊTEINT	*ÊTEINT	Non applicable	ÊTEINT
ENTRÈE CA	Charge activée	ALLUMÉ	Voir remarque	NON	Alimenté par CA et batterie chargée, l'appareil ne cesserà pas de se charger avant la fin de la charge	Déconseillé
ENTRÈE CC	CA activée	ALLUMÉ	Voir remarque (si cordon d'alimentation branché)	NON	Alimenté par batterie	Déconseillé
			*Êteint (si cordon d'alimentation débranché)	NON	Alimenté par batterie	Déconseillé
ENTRÈE CC	ÊTEINT	ALLUMÉ	*ÊTEINT	Non applicable	Alimenté par batterie
ENTRÈE CC	Charge activée	ALLUMÉ	Voir remarque (si cordon d'alimentation branché)	NON	Alimenté par batterie et batterie chargée, l'appareil ne cesserà pas de se charger avant la fin de la charge	Déconseillé
			*Êteint (si cordon d'alimentation débranché)	NON	Alimenté par batterie
Charge rapide/désactivé	CA activée	ÊTEINT	Voir remarque	OUI	Si l'appareil est alimenté par CA et batterie EN COURS DE CHARGE UNIQUÉMENT, il se mettra en vue et cesserà de se charger au bout de 15 minutes sans signal dans l'entrée	Déconseillé
Charge rapide/désactivé	Charge activée	ÊTEINT	Voir remarque	NON	Si l'appareil est alimenté par CA et EN COURS DE CHARGE UNIQUÉMENT, il ne cesserà pas de se charger avant la fin de la charge
Charge rapide/désactivé	ÊTEINT	ÊTEINT	*ÊTEINT	Non applicable	ÊTEINT
Remarque: * Clignote pendant environ 2 à 5 secondes avant d'indiquer « éteint » . ROUGE clignotant (charge en cours) ; VERT clignotant (charge presque terminée) ; VERT allumé (charge terminée) - Consommation en mode arrêt 0,23 W max. - Intervalle de temps : 15 minutes - Consommation en mode veille avec mainien de la connexion au réseau 40 W.

Mode	Indicateur USB/SD	Indicateur ENTRÉ E AUX/BT
USB	En pause, il est allumé ; En lecture, il clignote	ÊTEINT
SD	En pause, il est allumé ; En lecture, il clignote	ÊTEINT
Entrée auxiliaire	ALLUMÉ	ALLUMÉ
Bluetooth	ÊTEINT	Clignote

DEPANNAGE

Problèmes	Causes possibles	Solutions
Indicateur d'alimentation étèint et PAS de son qui sort	1. Le commutateur d'alimentation CA est sur Désactivé2. La batterie est vide	1. Réglez le commutateur d'alimentation CA sur Activé2. Branchez le cordon d'alimentation sur une prise de 220 V CA/50 Hz pour vérifier si le haut-parleur fonctionne encore et pour recharger la batterie.
Indicateur d'alimentation allumé mais PAS de son qui sort	1. Entrée audio RCA ou 3,5 mm mal branchée.2. Le volume principal est réglé au minimum.	1. Éteignez le haut-parleur et vérifiez le branchement de tous les cables audio.2. Réglez le volume principal à votre convenance.
Le son sort avec des BRUITS	Branchements incorrectly des cables audio ou diaphonie	1. Éteignez le haut-parleur et vérifiez que tous les cables audio sont branchés correctement.2. Si tous les cables sont bien branchés correctement, le problème peut être du à une diaphonie externe de votre matériel audio, vous pouvez baisser le volume pour résoudre le problème.
Le matériel sifflependant l'utilisation de microphones	1. Le volume du micro est trop fort.2. Les microphones sont proches du haut-parleur	1. Baissez le volume du micro2. Gardez les micros à une distance minimum de 2 mètres du haut-parleur
Si le haut-parleur ne fonctionne toujours pas après les procédures de dépannage ci-dessus, demandez à un réparateur qualifié de l'inspecter et de le réparer. N'essayez PAS de réparer l'ordinate ni'une manière non décrite dans le mode d'emploi. Toutes les réparations doivent être effectuées par un réparateur qualifié.

Accessions

1. UN haut-parleur
2. UN cordon d'alimentation
3. UN microphone filaire
4. UN mode d'emploi

Ce produit fonctionne à 2400 à 2483,5 MHz et est destiné uniquement pour être utilisé dans un environnement domestique normal. Ce produit convient à cet usage pour tous les pays de l'UE.

Pour obtenir des informations : www.lenco.com

Lenco propose un service et une garantie conformément à la législation européenne, ce qui signifie qu'en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter votre revendeur le plus proche.

Remarque importante : Il n'est pas possible de renvoyer l'appareil pour réparation directement à Lenco.

Remarque importante : Si l'unité est ouverte ou modifiée de quelque manière que ce soit par un réparateur non agréé, la garantie serait caduque.

Cet appareil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant seront annulées.

MARQUE CE et recyclage

Les produits avec la marque CE sont conformes à la directive CEM (2004/108/CE) et à la directive basse tension (2006/95/CE) émises par la commission de la communauté européenne.

Par la présente, STL Group BV sis à Ankerkade 20 NL 5928 PL Venlo, déclare

que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE.

La déclaration de conformité peut être consultée via le lien suivant https://lencosupport.zendesk.com/forum/22413161-CE-Documents

électroniques.

Ce symbole indique que le produit électrique ou la batterie ne doit pas être jetés parmi les autres déchets ménagers en Europe. Pour garantir un traitement correct du déchet de la batterie ou de l'appareil, veuillez les mettre au rebut conformément aux réglements locaux en vigueur relatifs aux appareils électriques et autres batteries. En agissant de la sorte, vous contribuerez à la préservation des ressources naturelles et à l'amélioration des niveaux de protection environnementale concernant le traitement et la destruction des déchets électriques (Directive sur les déchets des équipements électriques et
