E2622 - Caméra de surveillance FRIEDLAND - Notice d'utilisation et mode d'emploi gratuit

Marque	Friedland
Modèle	E2622
Type de produit	Caméra de surveillance avec détecteur de mouvement et alarme sonore
Dimensions (approx.)	10 x 6 x 4 cm
Poids (approx.)	200 g
Alimentation	230 V~ (modèle E2622/5) ; autres versions : 6-8 V~, 12 V~, 24 V~
Consommation	15 mA (230 V~) ; jusqu'à 400 mA selon version
Niveau sonore de l'alarme	92 dB
Fonctions principales	Détection de mouvement, déclenchement d'alarme sonore, surveillance visuelle
Installation	Raccordement électrique par un électricien qualifié uniquement
Matériau du boîtier	Plastique ABS
Couleur	Blanc
Température de fonctionnement	-10°C à +40°C
Indice de protection	IP20 (usage intérieur)
Angle de détection	120°
Portée de détection	12 mètres
Durée de l'alarme	30 secondes réglable
Alimentation de secours	Aucune (fonctionne uniquement sur secteur)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un professionnel ; respecter les normes électriques en vigueur
Pièces détachées et réparabilité	Pièces non disponibles en ligne ; contactez le service client Friedland
Informations générales	Conforme aux directives CE ; fabriqué par Novar GmbH (Honeywell)

FOIRE AUX QUESTIONS - E2622 FRIEDLAND

Comment installer la caméra E2622 ?

L'installation électrique doit être réalisée exclusivement par un électricien qualifié. Suivez le schéma de branchement fourni dans la notice.

Quelle tension d'alimentation pour le modèle E2622 ?

Plusieurs versions existent : E2622/1 : 6-8 V~, E2622/2 : 12 V~, E2622/3 : 24 V~, E2622/5 : 230 V~. Vérifiez l'étiquette de votre appareil.

La caméra fonctionne-t-elle sans fil ?

Non, elle nécessite un raccordement filaire au secteur ou à une source basse tension.

Que faire si l'alarme ne sonne pas ?

Vérifiez l'alimentation et les réglages de sensibilité. Assurez-vous que le détecteur de mouvement n'est pas obstrué.

Quelle est la portée de détection ?

La portée maximale est d'environ 12 mètres avec un angle de détection de 120°.

Puis-je utiliser la caméra en extérieur ?

Non, elle est conçue pour un usage intérieur uniquement (indice de protection IP20).

Comment régler la durée de l'alarme ?

Consultez la notice pour ajuster le potentiomètre de temporisation ; la durée standard est de 30 secondes.

Que signifie le voyant lumineux sur l'appareil ?

Le voyant indique généralement la mise sous tension et le déclenchement de l'alarme. Référez-vous à la notice.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.

Où trouver des pièces de rechange ?

Contactez le service client Friedland ou visitez leur site officiel. Les pièces ne sont généralement pas vendues en ligne.

MODE D'EMPLOI E2622 FRIEDLAND

E2621, E2622

EEC 62080 (60335-1)

Line drawing of a mechanical component with a circular top and triangular base (no text or symbols)

310.482.003.1211

© D

Novar GmbH a Honeywell Company

Geschäftsbereich ED&S - Friedland

Gartenstr. 49

58511 Lüdenscheid

Tel. [phone]

Fax [phone]

www.friedland.eu

310_482_003_11-12.fm 12.12.11 www.krea-team.de

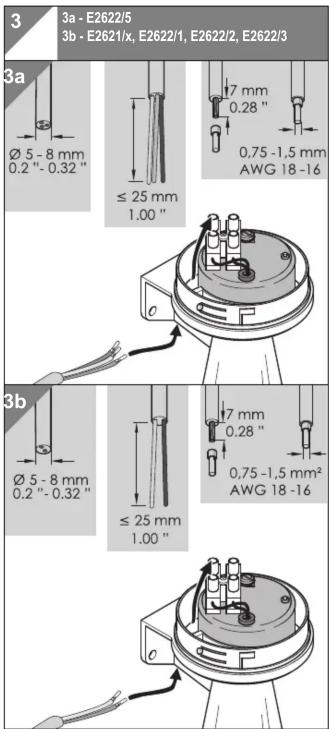

© Anschluss ausschließlich durch
ausgebildete Elektro-Fachkräfte.
GB Electrical connection is to be made by trained electrical specialists only.
F Le branchement doit uniquement être effectué par des professionnels.
① Il collegamento deve essere eseguito solo da elettricisti specializzati.
E La conexión sólo debe ser realizada por electricistas debidamente formados.
A ligação deve ser feita exclusivamente por profissional eléctrico especializado.
NL De aansluiting mag enkel gebeuren door erkende vakmensen.
CZ Připojení smí provádět pouze kvalifikovaný personál.
PL Podłączenie wyłącznie przez specjalistów-elektryków.
Liittäminen kuuluu ainoastaan koulutettujen sähköalan ammattilaisten tehtäviin.
RUS Подключение проводится только специалистом-электриком.
TR Bağlantı sadece eğitimli elektrik teknisyenleri tarafından yapılmalıdır.
CN 布线需由专业电工执行

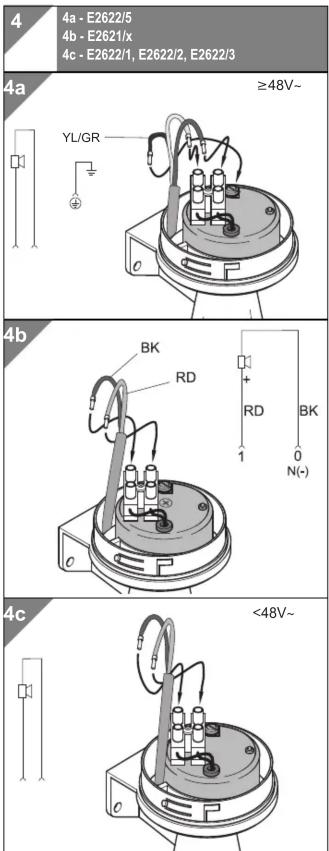

E2621/6 12 V=, 150 mA
E2621/7 24 V=, 70 mA
E2622/1 6-8V\~, 400 mA
E2622/2 12 V\~, 330 mA
E2622/3 24 V\~, 190 mA
E2622/5 230 V\~, 15 mA

310.482.003.1211 © D

Friedland ^TM

by Honeywell
