PHD34100X - Four PROGRESS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de four	Four électrique
Capacité	34 litres
Puissance	2000 W
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250°C
Dimensions (L x P x H)	60 x 50 x 40 cm
Panneau de contrôle	Numérique avec affichage LED
Système de sécurité	Protection contre la surchauffe
Accessoires inclus	Grille, plat à rôtir, mode d'emploi
Entretien	Nettoyage facile avec surfaces lisses
Garantie	2 ans

FOIRE AUX QUESTIONS - PHD34100X PROGRESS

Comment préchauffer le four PROGRESS PHD34100X ?

Pour préchauffer le four, tournez le bouton de température à la température souhaitée et sélectionnez le mode de cuisson. Attendez que le témoin de préchauffage s'éteigne avant d'introduire vos plats.

Que faire si le four ne s'allume pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur du four PROGRESS PHD34100X ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface. Pour un nettoyage en profondeur, vous pouvez utiliser le mode pyrolyse si disponible.

Le four fait des bruits étranges, que faire ?

Des bruits peuvent être normaux pendant le fonctionnement, mais si le bruit est inhabituel, vérifiez que les grilles et les plats sont correctement placés. Si le bruit persiste, contactez un technicien.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température désirée. Pour des recettes spécifiques, reportez-vous au manuel d'utilisation pour les recommandations de température.

Quelle est la capacité du four PROGRESS PHD34100X ?

Le four a une capacité de 60 litres, ce qui le rend adapté pour cuisiner plusieurs plats en même temps.

Le four ne chauffe pas correctement, que faire ?

Vérifiez que la température est correctement réglée et que la porte est bien fermée. Si le problème persiste, il se peut qu'il y ait un problème avec l'élément chauffant et il est recommandé de contacter un professionnel.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de minuterie au temps souhaité. Le four émettra un signal sonore lorsque le temps sera écoulé.

Y a-t-il des réglages spéciaux pour la cuisson de gâteaux ?

Pour la cuisson de gâteaux, il est recommandé d'utiliser le mode de chaleur statique et de préchauffer le four à la température indiquée dans votre recette.

Où puis-je trouver le manuel d'utilisation du PROGRESS PHD34100X ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de PROGRESS dans la section support.

MODE D'EMPLOI PHD34100X PROGRESS

Consignes de sécurité 2 Instructions de sécurité 3 Description de l'appareil 6 Avant la première utilisation 6 Utilisation quotidienne 7 Fonctions de l'horloge 10 Utilisation des accessoires 11

Fonctions supplémentaires 12 Conseils 12 Entretien et nettoyage 23 En cas d'anomalie de fonctionnement 27 Installation 28 Rendement énergétique 30

Sous réserve de modifications.

⚠ CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants de moins de 3 ans, sans surveillance, doivent être tenus à l'écart de l'appareil.

Sécurité générale

• L'appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.
• L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Ne touchez pas les éléments chauffants se trouvant dans l'appareil. Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four.
• Avant toute opération de maintenance, déconnectez l'alimentation électrique.
• Assurez-vous que l'appareil est éteint et débranché avant de remplacer l'éclairage afin d'éviter tout risque de choc électrique.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

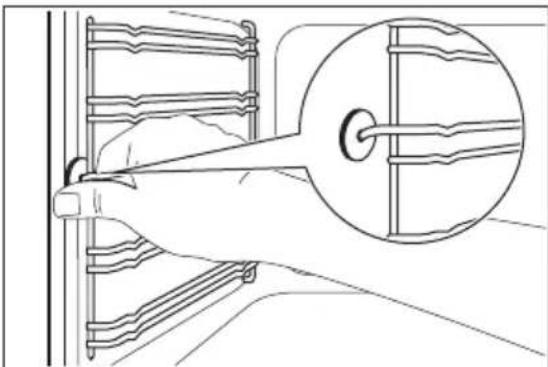

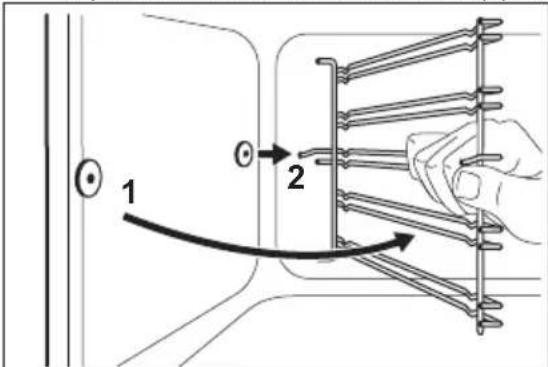

• Pour retirer les supports de grille, tirez d'abord sur l'avant de ceux-ci, puis sur l'arrière, pour les écarter des parois latérales. Réinstallez les supports de grille en répétant cette procédure dans l'ordre inverse.
• Les moyens de déconnexion doivent être incorporés dans le câblage fixé conformément aux réglementations relatives aux câblages.

INSTRUCTIONS DE SÉCURITÉ

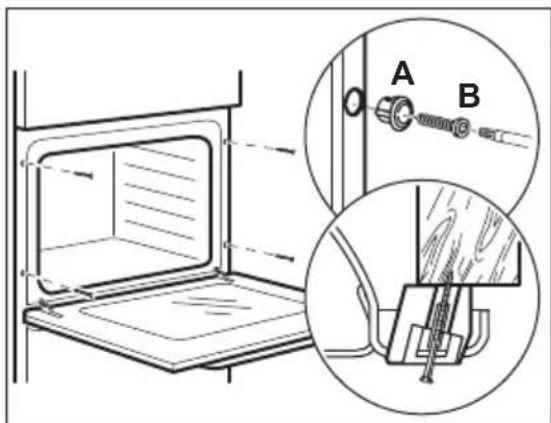

Instructions d'installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.

• Ne tirez jamais l'appareil par la poignée.

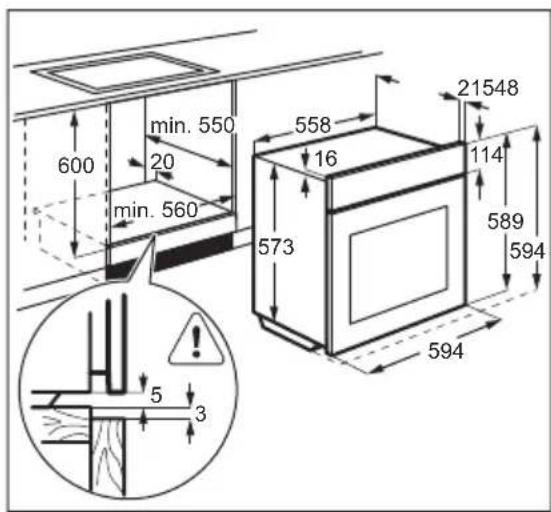

• Les dimensions du meuble de cuisine et de la niche d'encastrement doivent être appropriées.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

• Certaines pièces de l'appareil sont électrifiées. Placez l'appareil se façon à éviter que l'on puisse toucher les pièces dangereuses.
• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.

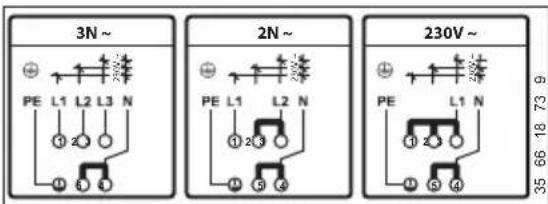

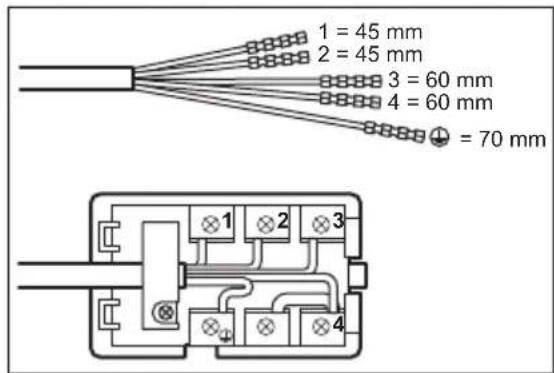

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.
• Ne laissez pas les câbles d'alimentation secteur entrer en contact avec la porte de l'appareil ou passer à proximité de celle-ci, particulièrement lorsque la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le câble d'alimentation électrique pour

débrancher l'appareil. Tirez toujours sur la fiche.

- N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs différentiels et des contacteurs.

- L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

- Cet appareil est conforme aux directives CEE.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Utilisez cet appareil uniquement dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'exercez jamais de pression sur la porte ouverte.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former.
• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

- Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

- Pour éviter tout endommagement ou décoloration de l'émail :

• ne posez pas de plats allant au four ni aucun autre objet directement sur le fond de l'appareil.
• ne placez jamais de feuilles d'aluminium directement sur le fond de l'appareil.
• ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud.

• une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil.
  – faites attention lorsque vous retirez ou remettez en place les accessoires.

• La décoloration de l'émail est sans effet sur les performances de l'appareil. Il ne s'agit pas d'un défaut dans le cadre de la garantie.

• Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• La porte du four doit toujours être fermée pendant la cuisson.

Entretien et nettoyage

AVERTISSEMENT! Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé.

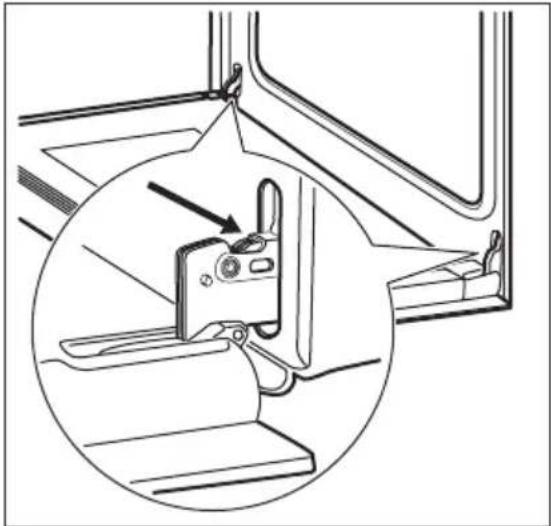

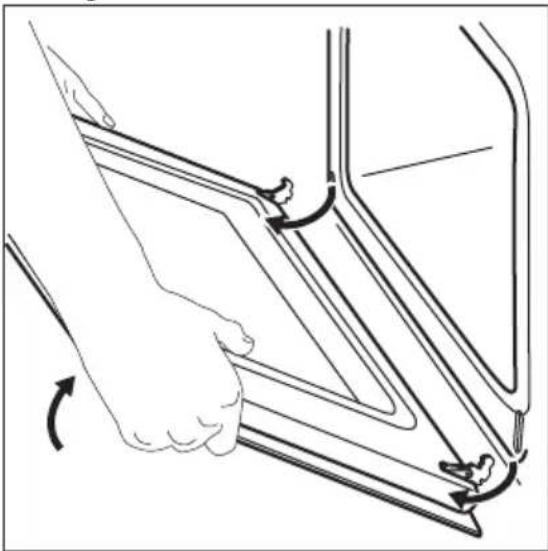

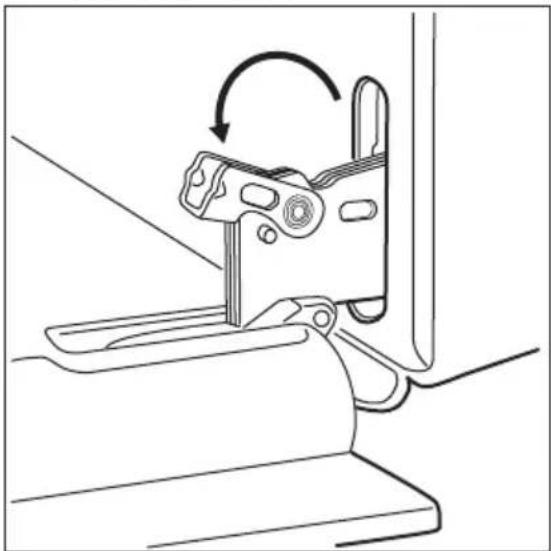

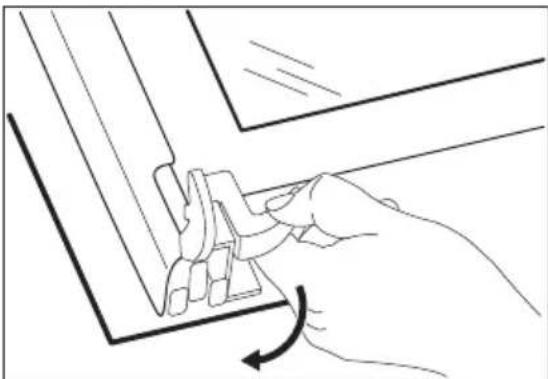

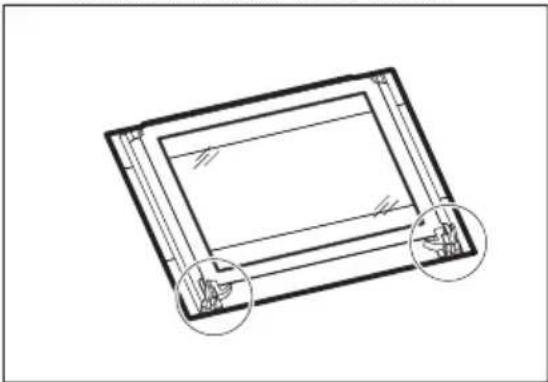

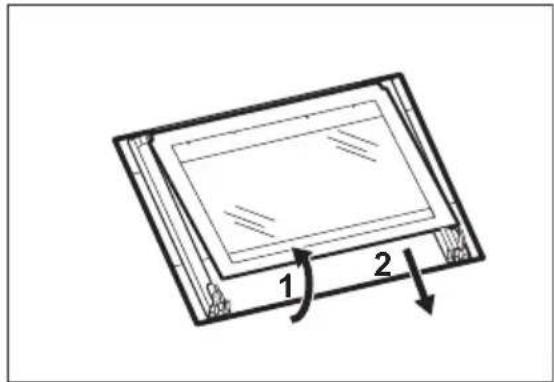

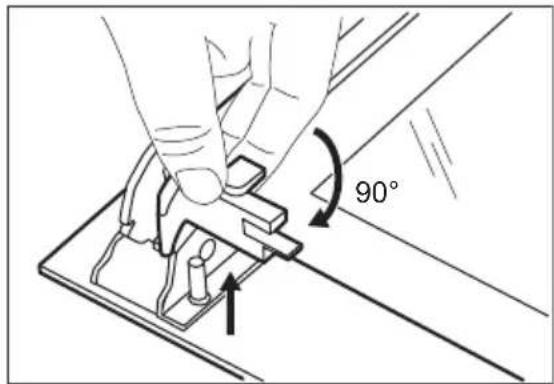

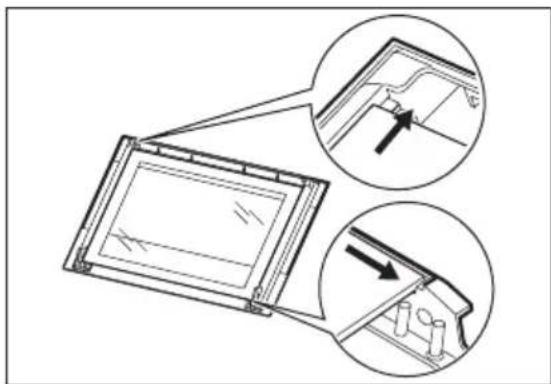

• Soyez prudent lorsque vous démontez la porte de l'appareil. La porte est lourde !
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• N'utilisez aucun produit détergent pour nettoyer l'émail catalytique (le cas échéant).

Éclairage intérieur

- Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne les utilisez pas pour éclairer votre logement.

AVERTISSEMENT! Risque d'électrocution.

• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur.
• N'utilisez que des ampoules ayant les mêmes spécifications.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

Maintenance

- Pour réparer l'appareil, contactez un service après-vente agréé.

- Utilisez exclusivement des pièces d'origine.

DESCRIPTION DE L'APPAREIL

Vue d'ensemble

53 1 4 7 6 ⑤ ④ ③ ② ① 13 8 9 10 11 12

1 Bandeau de commande
2 Manettes de la table de cuisson
3 Voyant/symbole/indicateur de puissance
4 Manette de sélection des fonctions du four
5 Programmateur électronique
6 Manette du thermostat
7 Voyant/symbole/indicateur de température
8 Résistance
9 Éclairage
10 Ventilateur
11 Bac de la cavité
12 Support de grille amovible
13 Position des grilles

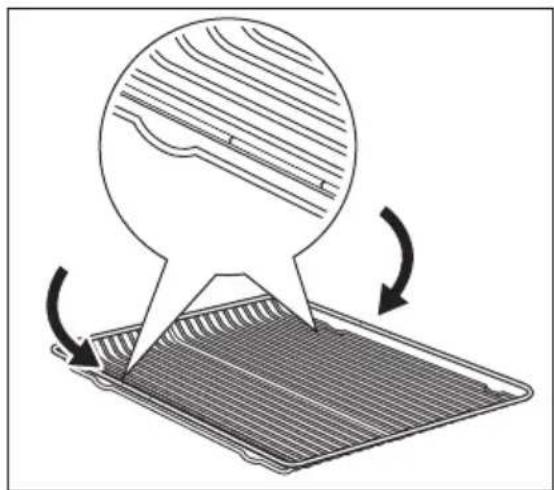

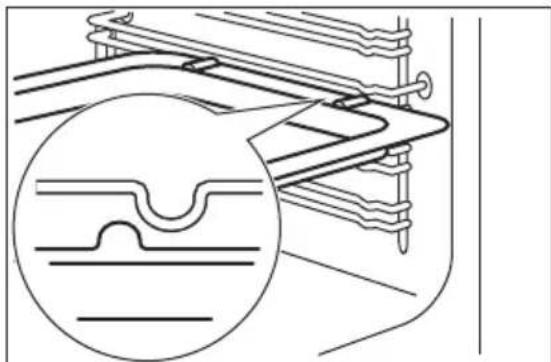

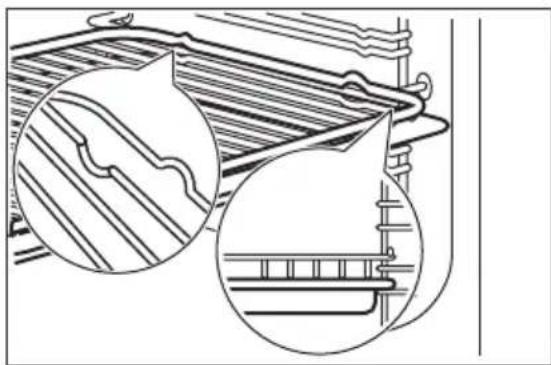

Accessoires

- Grille métallique

Permet de poser des plats (rôtis, gratins) et des moules à gâteau/pâtisserie.

- Plat multi-usages

Pour la cuisson de gâteaux et de biscuits/gâteaux secs. Pour cuire et griller ou à utiliser comme plat pour recueillir la graisse.

AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Premier nettoyage

Retirez les supports de grille amovibles et tous les accessoires de l'appareil.

Reportez-vous au chapitre « Entretien et nettoyage ».

Nettoyez l'appareil avant de l'utiliser pour la première fois.

Remettez les accessoires et les supports de grille en place.

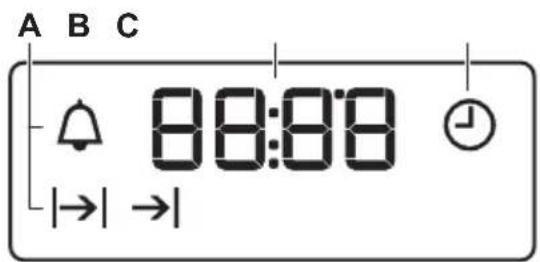

Réglage de l'heure

Vous devez régler l'heure avant de mettre le four en marche.

Le voyant de la fonction Heure du jour clignote lorsque vous branchez l'appareil à l'alimentation électrique, lorsqu'il y a eu une

coupure de courant ou que le minuteur n'est pas réglé.

Appuyez sur la touche + ou pour régler l'heure.

Au bout d'environ 5 secondes, le clignotement s'arrête et l'heure réglée s'affiche.

Modification de l'heure

Vous ne pouvez pas changer l'heure du jour si la fonction Durée ou Fin est activée.

Appuyez sur à plusieurs reprises jusqu'à ce que le voyant de l'heure du jour clignote. Pour régler l'heure, reportez-vous au chapitre « Réglage de l'heure ».

Préchauffage

Préchauffez l'appareil à vide avant de l'utiliser pour la première fois.

UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Manettes rétractables

Pour utiliser l'appareil, appuyez sur la manette de commande. La manette de commande sort de son logement.

Pour la fonction Chaleur tournante PLUS, reportez-vous au chapitre « Activation de la fonction Chaleur tournante PLUS ».

1. Sélectionnez la fonction température maximale.
2. Laissez l'appareil en fonctionnement pendant 1 heure.
3. Sélectionnez la fonction température maximale.
4. Laissez l'appareil en fonctionnement pendant 15 minutes.
5. Sélectionnez la fonction ⏻ et la température maximale.
6. Laissez l'appareil en fonctionnement pendant 15 minutes.

Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper de l'appareil. C'est normal. Assurez-vous que la ventilation dans la pièce est suffisante.

Activation et désactivation de l'appareil

Selon le modèle de votre appareil, s'il dispose de symboles, d'indicateurs ou de voyants de manette :

• L'indicateur s'allume lorsque le four monte en température.
• Le voyant s'allume lorsque l'appareil est en marche.
- Le symbole indique si la manette contrôle l'une des zones de cuisson, les fonctions du four ou la température.

1. Tournez la manette des fonctions du four pour sélectionner une fonction.
2. Tournez la manette du thermostat pour sélectionner la température souhaitée.
3. Pour éteindre l'appareil, tournez les manettes des fonctions du four et celle de température en position ARRET.

Fonctions du four

Fonction du four Utilisation
	Position Arrêt L'appareil est éteint.
	Eclairage four Pour allumer l'éclairage même si aucune fonction de cuisson n'est sélectionnée.
	Convection naturelle	Pour cuire et rôtir des aliments sur 1 seul niveau.
	Voûte Pour faire dorer du pain, des gâteaux et des petites pâtisseries. Pour terminer la cuisson des plats.
	Sole Pour cuire des gâteaux à fond croustillant et pour stériliser des aliments.
	Gril fort Pour griller des aliments peu épais en grandes quantités et pour griller du pain.
	Turbo gril Pour rôtir de grosses pièces de viande ou de la volaille sur un seul niveau. Également pour gratiner et faire dorer.
	Chaleur tour-nante / Décongé-lation	Pour faire cuire sur 3 niveaux en même temps et pour déshydrater des aliments.Diminuez les températures de 20 à 40 °C par rapport à la Convection naturelle.Vous pouvez utiliser cette fonction pour décongeler des aliments surgelés comme des légumes et des fruits. Le temps de décongélation dépend de la quantité et de l'épaisseur des aliments surgelés.
	Sole pulsée Pour cuire des aliments sur un seul niveau et leur donner un brunissement plus intense et une pâte bien croustillante. Diminuez les températures de 20 à 40 °C par rapport à la Convection naturelle.
	Chaleur tour-nante PLUS	Pour ajouter de l'humidité en cours de cuisson. Pour obtenir une belle couleur et une croûte croustillante en cours de cuisson. Pour rester plus juteux en cours de réchauffage.

Activation de la fonction Chaleur tournante PLUS

Cette fonction vous permet d'apporter plus d'humidité en cours de cuisson.

AVERTISSEMENT! Risque de brûlures et de dommages matériels à l'appareil.

L'humidité qui s'échappe peut provoquer des brûlures :

• N'ouvrez pas la porte de l'appareil lorsque la fonction Chaleur tournante PLUS est en cours.
- Soyez prudent en ouvrant la porte de l'appareil après la fonction Chaleur tournante PLUS.

Reportez-vous au chapitre « Conseils ».

1. Ouvrez la porte du four.
2. Remplissez le bac de la cavité avec de l'eau du robinet. Le bac de la cavité a une contenance maximale de 250 ml.

ATTENTION! Remplissez le bac de la cavité d'eau uniquement lorsque le four est froid.

1. Placez les aliments dans le four et fermez la porte.

2. Sélectionnez de la fonction Chaleur tournante PLUS : 🏠️.

Affichage

1. Tournez la manette du thermostat pour sélectionner la température souhaitée.

ATTENTION! Ne remplissez pas le bac de la cavité d'eau en cours de cuisson, ou lorsque le four est chaud.

1. Pour éteindre l'appareil, tournez les manettes des fonctions du four et celle de température en position ARRET.

2. Videz l'eau du bac de la cavité.

AVERTISSEMENT!

Assurez-vous que l'appareil a refroidi avant de vider l'eau du bac de la cavité.

A) Indicateurs des fonctions
B) Affichage du temps
C) Indicateur de fonction

Touches

Touche Fonction Description
—	MOINS Pour régler l'heure.
➊	HORLOGE Pour régler une fonction de l'horloge.
+	PLUS Pour régler l'heure.

Manettes de commande des zones de cuisson

Vous pouvez utiliser la table de cuisson à l'aide des manettes des zones de cuisson. Reportez-vous au manuel d'utilisation de la table de cuisson.

Vous devez lire le chapitre « Consignes de sécurité » du manuel d'utilisation de la table de cuisson.

Niveaux de cuisson

Indication de manette	Fonction
0 Position Arrêt
1 - 9 Niveaux de cuisson
[XHSZ]	Commande de la double zone

1. Tournez la manette sur le niveau de cuisson souhaité.
2. Pour terminer le processus de cuisson, tournez la manette de commande sur la position Arrêt.

Utilisation de la double zone (si disponible)

Pour activer la double zone, tournez la manette vers la droite. Ne la tournez pas jusqu'à la position Arrêt.

1. Tournez la manette vers la droite jusqu'à la position 9.
2. Tournez lentement la manette jusqu'au symbole jusqu'à ce que vous entendiez un clic. Les deux zones de cuisson sont activées.
3. Pour ajuster le niveau de puissance nécessaire, reportez-vous au chapitre « Niveaux de cuisson ».

FONCTIONS DE L'HORLOGE

Tableau des fonctions de l'horloge

Fonction de l'horloge Utilisation
	Heure du jour Pour régler, modifier ou vérifier l'heure.
	Minuteur Pour régler un décompte. Cette fonction est sans effet sur le fonctionnement de l'appareil.
|→|	Durée Pour régler la durée de cuisson du four.
→|	Fin Pour régler l'heure à laquelle le four doit s'éteindre.

Vous pouvez utiliser simultanément les fonctions Durée et Fin pour définir la durée pendant laquelle l'appareil doit fonctionner, et l'heure à laquelle l'appareil doit se s'éteindre. Cela vous permet d'activer l'appareil en différé. Réglez d'abord la fonction Durée puis la fonction Fin →I.

Réglage des fonctions de l'horloge

Pour les fonctions Durée et Fin, réglez une fonction du four et une température de cuisson. Ce n'est pas nécessaire pour le minuteur

1. Appuyez sur à plusieurs reprises jusqu'à ce que le voyant de la fonction de l'horloge souhaitée commence à clignoter.
2. Appuyez sur la touche ou pour régler la fonction de l'horloge souhaitée. La fonction de l'horloge est activée. Le voyant de la fonction de l'horloge que vous avez sélectionnée s'affiche.

Pour la fonction Minuteur, l'affichage indique le temps restant.

1. Dès que la durée est écoulée, le voyant de la fonction de l'horloge clignote et un signal sonore retentit. Appuyez sur une touche pour arrêter le signal sonore.
2. Tournez la manette des fonctions du four et la manette du thermostat sur la position Arrêt.

Avec les fonctions Durée et Fin → l'appareil s'éteint automatiquement.

1. Maintenez la touche enfoncée. La fonction de l'horloge s'éteint au bout de quelques secondes.

Annulation des fonctions de l'horloge

1. Appuyez sur à plusieurs reprises jusqu'à ce que le voyant de la fonction souhaitée clignote.

UTILISATION DES ACCESSOIRES

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Installation des accessoires

Grille métallique :

Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

Poussez le plat à rôtir entre les rails du support de grille choisi.

Grille métallique et plat à rôtir ensemble :

Poussez le plat à rôtir entre les rails du support de grille et glissez la grille métallique entre les rails se trouvant juste au-dessus.

• Tous les accessoires sont dotés de petites indentations en haut, à droite et à gauche, afin d'augmenter la sécurité. Les indentations sont également des dispositifs anti-bascule.
• Le rebord élevé de la grille est un dispositif complémentaire pour empêcher les ustensiles de cuisine de glisser.

FONCTIONS SUPPLÉMENTAIRES

Ventilateur de refroidissement

Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que l'appareil refroidisse.

causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

Thermostat de sécurité

Un mauvais fonctionnement de l'appareil ou des composants défectueux peuvent

CONSEILS

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédients utilisés.

Informations générales

• L'appareil dispose de cinq niveaux de grille. Comptez les niveaux de grille à partir du bas de l'appareil.
• L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle perpétuellement la vapeur. Dans

cet environnement, ce système permet de cuisiner des plats tout en maintenant ceux-ci tendres à l'intérieur et croquants à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum.

• De l'humidité peut se déposer dans l'enceinte du four ou sur les vitres de la porte. C'est normal. Veillez à reculer un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfourner vos aliments.
• Essuyez la vapeur après chaque utilisation de l'appareil.
• Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de

votre four. Cela entraînerait une détérioration de l'émail et modifierait les résultats de cuisson.

Cuisson de gâteaux

• N'ouvrez la porte du four qu'aux 3/4 du temps de cuisson.
• Si vous utilisez deux plateaux de cuisson en même temps, laissez un niveau libre entre les deux.

Cuisson de viande et de poisson

• Pour les aliments très gras, utilisez un plat à rôtir pour éviter de salir le four de manière irréversible.
• Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule.
• Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le plat à

rôtir à chaque fois qu'il n'en contient plus.

Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume.

Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

Chaleur tournante PLUS

Avant le préchauffage et uniquement lorsque le four est froid, remplissez le bac de la cavité d'eau. Reportez-vous au chapitre « Activation de la fonction Chaleur tournante PLUS ».

1) Préchauffez-le dans un four vide pendant 5 minutes avant la cuisson.
Pains et pâtisseries

Plat Eau dans le bac de la cavité (ml)	Tempéra-ture (°C)	Durée (min)	Posi-tions des grilles	Commentaires
Pain 100 180 35 - 40 2 Utilisez le plateau				de cuisson.1)
Petits pains 100 200 20 - 25 2 Utilisez le plateau				de cuisson.1)
Pizza mai-son 100 230 10 - 20 2 Utilisez le plateau				de cuisson.1)
Focaccia 100 200 - 210 10 - 20 2 Utilisez le plateau				de cuisson.1)
Biscuits, scones, croissants 100 150 - 180 10 - 20 2 Utilisez le plateau				de cuisson.1)
Gâteau aux prunes, tarte aux pommes, petits pains à la can-nelle	100 - 150 160 - 180 30 - 60 2	Utilisez le moule à		gâteau.1)

Produits surgelés

Plat Eau dans le bac de la cavité (ml)	Température (°C)	Durée (min) Positions des grilles
Pizza surgelée 150 200 - 210 10 - 20		21)
Lasagnes, sur-gelées	200 180 - 200 35 - 50	21)
Croissants, sur-gelés	150 170 - 180 15 - 25	21)

1) Avant la cuisson, faites préchauffer votre four vide pendant 10 minutes.

Régénération des aliments

Plat	Eau dans le bac de la cavité (ml)	Température (°C)	Durée (min) Positions des grilles
Pain 100 110 15 - 25 2
Petits pains 100 110 10 - 20 2
Pizza maison 100 110 15 - 25 2
Focaccia 100 110 15 - 25 2
Légumes 100 110 15 - 25 2
Riz 100 110 15 - 25 2
Pâtes 100 110 15 - 25 2
Viande	100 110 15 - 25 2

Rôtissage

Plat Eau dans	le bac de la cavité (ml)	Tempéra-ture (°C)	Durée (min)	Posi-tions des grilles	Commentaires
Rôti de porc	200 180 65 - 80 2 Plaque ronde en				Pyrex
Rôti de boeuf	200 200 50 - 60 2 Plaque ronde en				Pyrex
Poulet 200 210 60 - 80 2 Plaque ronde en					Pyrex

Tableau de rôtissage et de cuisson des gâteaux

1) Préchauffez le four pendant 10 minutes.
Gâteaux

Plat Convection naturelle Chaleur tournante Durée					(min)	Commentaires
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Pâtes à gâteaux	170 2 160 3 (2 et 4) 45 - 60 Dans un					moule à gâteau
Pâte sa-blée	170 2 160 3 (2 et 4) 20 - 30 Dans un					moule à gâteau
Gâteau au from-age	170 1 165 2 60 - 80 Dans un					moule à gâteau de 26 cm
Tarte aux pomme s1)	170 2 160 2 (gau-			che et droit)	80 - 100 Dans deux moules à gâteau de 20 cm sur une grille métallique
Strudel 175 3 150 2 60 - 80 Sur un						plateau de cuisson
Tarte à la confitureGénoise/Gâteau Savoie	170 2 165 2 (gau-170 2 160 2 50 - 60 Dans un			che et droit)	30 - 40 Dans un moule à gâteau de 26 cmmoule à gâteau de 26 cm
Gâteau de Noël/Cake aux fruits1)	160 2 150 2 90 - 120 Dans un					moule à gâteau de 20 cm
Gâteau aux prunes1)	175 1 160 2 50 - 60 Dans un					moule à pain
Petits gâteaux - sur un seul niveau	170 3 140 - 150 3 20 - 30 Sur un					plateau de cuisson
Petits gâteaux - sur deux niveaux	- - 140 - 150 2 et 4 25 - 35 Sur un					plateau de cuisson
Petits gâteaux - sur trois niveaux	- - 140 - 150 1, 3 et 5 30 - 45 Sur un					plateau de cuisson
Biscuits/Gâteaux secs/Tresses feuilletées - sur un seul niveau	140 3 140 - 150 3 30 - 35 Sur un					plateau de cuisson
Biscuits/Gâteaux secs/Tresses feuilletées - sur deux niveaux	-- 140 - 150 2 et 4 35 - 40 Sur un					plateau de cuisson
Biscuits/Gâteaux secs/Tresses feuilletées - sur trois niveaux	-- 140 - 150 1, 3 et 5 35 - 45 Sur un					plateau de cuisson
Merin-gues - sur un seul ni-veau	120 3 120 3 80 - 100 Sur un					plateau de cuisson
Merin-gues - sur deux niveaux1)	-- 120 2 et 4 80 - 100 Sur un					plateau de cuisson
Petitspains1)	190 3 190 3 12 - 20 Sur un					plateau de cuisson
Éclairs - sur un seul ni-veau	190 3 170 3 25 - 35 Sur un					plateau de cuisson
Éclairs - sur deux niveaux	-- 170 2 et 4 35 - 45 Sur un					plateau de cuisson
Tourtes 180 2 170 2 45 - 70 Dans un						moule à gâteau de 20 cm
Plat Convection naturelle Chaleur tournante Durée					(min)	Commen-taires
	Tempér-ature (°C)	Posi-tions des grilles	Tempér-ature (°C)	Posi-tions des grilles
Cake aux fruits	160 1 150 2 110 - 120 Dans un					moule à gâteau de 24 cm
Gâteau à étages	170 1 160 2 (gau-			che et droit)	50 - 60 Dans un	moule à gâteau de 20 cm

Pain et pizza

Plat Convection naturelle Chaleur tournante Durée					(min)	Com-men-taires
	Tempér-ature(°C)	Posi-tions desgrilles	Tempér-ature(°C)	Posi-tions desgrilles
Pain blanc1)	190 1 190 1 60 - 70 1 à					2 pièces,500 g par pièce
Pain de seigle	190 1 180 1 30 - 45 Dans un					moule à pain
Petits pains1)	190 2 180 2 (2 et 4) 25 - 40 6 à 8 pe-					tits pains sur un plateau de cuis-son
Pizza1)	230 - 250 1 230 - 250 1 10 - 20 Sur un					plateau de cuis-son ou un plat à rôtir
Scones1)	200 3 190 3 10 - 20 Sur un					plateau de cuis-son

1) Préchauffez le four pendant 10 minutes.

Préparations à base d'œufs

Plat Convection naturelle Chaleur tournante Durée					(min)	Commentaires
	Température (°C)	Positions des grilles	Température (°C)	Positions des grilles
Gratin de pâtes	200 2 180 2 40 - 50 Dans un					moule
Gratin aux légumes	200 2 175 2 45 - 60 Dans un					moule
Quiches ^1)	180 1 180 1 50 - 60 Dans un					moule
La-sagnes ^1)	180 - 190 2 180 - 190 2 25 - 40 Dans un					moule
Cannello-ni ^1)	180 - 190 2 180 - 190 2 25 - 40 Dans un					moule

1) Préchauffez le four pendant 10 minutes.

Viande

Plat Convection naturelle Chaleur tournante Durée					(min)	Commen-taires
	Tempér-ature(°C)	Posi-tions desgrilles	Tempér-ature(°C)	Posi-tions desgrilles
Bœuf 200 2	190 2 50 - 70	Sur une				grille mét-allique
Porc 180 2	180 2 90 - 120	Sur une				grille mét-allique
Veau 190 2	175 2 90 - 120	Sur une				grille mét-allique
Rôti deboeuf,saignant	210 2 200	2 50 - 60 Sur une				grille mét-allique
Rôti deboeuf,cuit àpoint	210 2 200	2 60 - 70 Sur une				grille mét-allique
Rôti deboeuf, bi-en cuit	210 2 200	2 70 - 75 Sur une				grille mét-allique
Épaule de porc	180 2 170 2 120 - 150 Avec					couenne
Jarret de porc	180 2 160 2 100 - 120 2 mor-					ceaux
Agneau 190 2 175 2 110 - 130 Gigot
Poulet 220 2 200 2 70 - 85 Entier
Dinde 180 2 160 2 210 - 240 Entière
Canard 175 2 220 2 120 - 150 Entier
Oie 175 2 160 1 150 - 200 Entière
Lapin 190 2 175 2 60 - 80 En mor-						ceaux
Lièvre 190 2 175 2 150 - 200 En mor-						ceaux
Faisan 190 2 175 2 90 - 120 Entier

Poisson

Plat	Convection naturelle Chaleur tournante Durée				(min)	Commen-taires
	Tempér-ature (°C)	Posi-tions des grilles	Tempér-ature (°C)	Posi-tions des grilles
Truite/daurade	190 2 175	2 40 - 55 3 -				4 pois-sons
Thon/saumon	190 2 175	2 35 - 60 4 - 6	filets

Turbo gril

Viande de bœuf

Plat	Quantité	Température (°C)	Durée (min)	Positions des grilles
Rôti ou filet de bœuf saignant1)	Par cm d'épaisseur	190 - 200	5 - 6	1 ou 2
Rôti ou filet de bœuf à point1)	Par cm d'épaisseur	180 - 190	6 - 8	1 ou 2

Plat Quantité Température		(°C)	Durée (min) Positions des grilles
Rôti ou filet de bœuf bien cuit1)	Par cm d'épaisseur	170 - 180 8 - 10 1 ou 2

1) Préchauffer le four.

Filet mignon de porc

Plat Quantité (kg)	Température	(°C)	Durée (min) Positions des grilles
Épaule, collier, jambon à l'os	1 - 1.5 160 - 180 90 - 120 1 ou 2
Côtelette, côte lev-ée	1 - 1.5 170 - 180 60 - 90 1 ou 2
Pâté à la viande 0.75 - 1 160 - 170 50 - 60 1 ou 2
Jarret de porc (pré-cuit)	0.75 - 1 150 - 170 90 - 120 1 ou 2

Veau

Plat Quantité (kg) Température		(°C)	Durée (min)	Positions des grilles
Rôti de veau 1	160 - 180	90 - 120	1 ou 2
Jarret de veau	1.5 - 2	160 - 180	120 - 150	1 ou 2

Agneau

Plat	Quantité (kg) Température (°C)		Durée (min)	Positions des grilles
Gigot d'agneau, rôti d'agneau	1 - 1.5	150 - 170	100 - 120	1 ou 2
Selle d'agneau	1 - 1.5	160 - 180	40 - 60	1 ou 2

Volaille

Plat	Quantité (kg) Température (°C)		Durée (min)	Positions des grilles
Morceaux de volaille	0,2 - 0,25 cha-cun	200 - 220	30 - 50 1 ou 2
Demi-poulet	0.4 - 0.5 cha-cun	190 - 210	35 - 50 1 ou 2
Volaille, pou-larde	1 - 1.5	190 - 210	50 - 70 1 ou 2

Plat Quantité (kg) Température	(°C)	Durée (min) Positions des grilles
Canard 1.5 - 2 180 - 200 80 - 100 1 ou 2
Oie 3.5 - 5 160 - 180 120 - 180 1 ou 2
Dinde 2.5 - 3.5 160 - 180 120 - 150 1 ou 2
Dinde 4 - 6 140 - 160 150 - 240 1 ou 2

Poisson (à l'étuvée)

Plat Quantité (kg) Température	(°C)	Durée (min) Positions des grilles
Poisson entier 1 - 1.5 210 - 220 40 - 60 1 ou 2

Décongélation

Plat Quantité	(g)	Durée de décongélation (min)	Décongélation complémentaire (min)	Commentaires
Poulet 1000 100 - 140 20 - 30 Placez le poulet sur une				sous-tasse retournée, posée sur une grande assiette Retournez à la moitié du temps.
Viande	1000 100 - 140 20 - 30 Retournez à la moitié du temps.
Viande	500	90 - 120	20 - 30	Retournez à la moitié du temps.
Truite 150	25 - 35	10 - 15 -
Fraises	300	30 - 40	10 - 20 -
Beurre	250	30 - 40	10 - 15 -
Crème	2 x 200 80 - 100	10 - 15 La crème fraîche peut être battue même si elle n'est pas complètement décongelée.
Gâteau	1400 60 60		-

Déshydratation - Chaleur tournante

• Utilisez des plaques recouvertes de papier sulfurisé.
• Pour obtenir un meilleur résultat, arrêtez le four à la moitié de la durée de

déshydratation, ouvrez la porte et laissez refroidir pendant une nuit pour terminer le séchage.

Légumes

Plat Température(°C)	Durée (h) Positions des grilles1 position 2 positions
Haricots 60 - 70 6 - 8 3 1 / 4
Poivrons 60 - 70 5 - 6 3 1 / 4
Légumes pour potage 60 - 70 5 - 6 3 1 / 4
Champignons 50 - 60 6 - 8 3 1 / 4
Fines herbes 40 - 50 2 - 3 3 1 / 4

Fruits

Plat Température(°C)	Durée (h) Positions des grilles1 position 2 positions
Prunes 60 - 70 8 - 10 3 1 / 4
Abricots 60 - 70 8 - 10 3 1 / 4
Pommes, la-melles	60 - 70 6 - 8 3 1 / 4
Poires 60 - 70 6 - 9 3 1 / 4

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Remarques concernant l'entretien

• Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse tiède.
• Utilisez un produit courant destiné au nettoyage des surfaces en métal.
• Nettoyez l'intérieur de l'appareil après chaque utilisation. L'accumulation de graisses ou d'autres résidus alimentaires peut provoquer un incendie. Ce risque est élevé pour la lèchefrite.
• En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four.
• Après chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un

chiffon doux additionné d'eau savonneuse tiède.

- Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des produits agressifs, des objets pointus ni au lave-vaisselle. Cela risque d'endommager le revêtement anti-adhésif.

Appareils en acier inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge humidifiée. Séchez-la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

Nettoyage du bac de la cavité

Le processus de nettoyage élimine les résidus calcaires qui s'accumulent dans le bac de la cavité après une cuisson à la vapeur.

Nous vous conseillons de procéder au nettoyage au moins tous les 5 à 10 cycles de Chaleur tournante PLUS.

1. Versez 250 ml de vinaigre blanc dans le bac de la cavité au fond du four. Utilisez du vinaigre à 6 degrés maximum, sans herbes.
2. Laissez le vinaigre dissoudre les résidus calcaires à température ambiante pendant 30 minutes
3. Nettoyez la cavité à l'eau tiède avec un chiffon doux.

Nettoyage du joint d'étanchéité de la porte

- Vérifiez régulièrement le joint d'étanchéité de la porte. Le joint d'étanchéité de la porte est posé sur l'encadrement de la cavité du four. N'utilisez pas l'appareil si le joint d'étanchéité de la porte est endommagé. Faites appel à un service après vente agréé.

- Pour le nettoyage du joint d'étanchéité de la porte, consultez les informations générales concernant le nettoyage.

Retrait des supports de grille

Pour nettoyer le four, retirez les supports de grille

1. Écartez l'avant du support de grille de la paroi latérale.

1. Écartez l'arrière du support de grille de la paroi latérale et retirez le support.

1 2

Installez les supports de grille selon la même procédure, mais dans l'ordre inverse.

Nettoyage Aqua Clean

Le processus de nettoyage Aqua Clean utilise l'humidité pour aider à retirer la graisse et les particules alimentaires restant dans le four.

1. Versez 200 ml d'eau dans le bac de la cavité au fond du four.
2. Sélectionnez la fonction Chaleur tournante PLUS 🎨.
3. Réglez la température à 90 °C.
4. Laissez l'appareil en fonctionnement pendant 30 minutes.
5. Désactivez l'appareil puis laissez-le refroidir.
6. Lorsque l'appareil est froid, nettoyez les surfaces intérieures du four avec un chiffon.

AVERTISSEMENT! Veillez à ce que l'appareil soit froid avant de le toucher. Risque de brûlure !

Nettoyage de la porte du four

La porte du four est dotée de deux panneaux de verre. Vous pouvez retirer la porte du four et le panneau de verre intérieur pour le nettoyer.

Si vous tentez d'extraire le panneau de verre intérieur sans avoir au préalable retiré la porte du four, celle-ci peut se refermer brusquement.

ATTENTION! N'utilisez pas l'appareil sans le panneau de verre intérieur.

1. Ouvrez complètement la porte et saisissez les 2 charnières de porte.

1. Soulevez et faites tourner les leviers sur les 2 charnières.

1. Fermez la porte du four à la première position d'ouverture (mi-parcours). Tirez

la porte vers l'avant et retirez-la de son logement.

1. Déposez la porte sur une surface stable recouverte d'un tissu doux.

1. Désengagez le système de verrouillage pour retirer le panneau de verre intérieur.

1. Faites pivoter les deux fixations de 90° et retirez-les de leurs logements.

90°

1. Soulevez doucement puis sortez le panneau de verre.


1 2

1. Nettoyez le panneau de verre à l'eau savonneuse. Séchez soigneusement le panneau de verre.

Une fois le nettoyage terminé, remettez le panneau de verre et la porte du four en place. Suivez les étapes ci-dessus dans l'ordre inverse.

La zone imprimée doit faire face à l'intérieur de la porte. Après l'installation, vérifiez que la surface du panneau de verre où se trouve la zone imprimée est lisse au toucher (le relief doit être de l'autre côté).

Veillez à installer correctement le panneau de verre intérieur dans son logement.

Remplacement de l'éclairage

Placez un chiffon au fond de la cavité de l'appareil. Cela évitera d'endommager le diffuseur en verre et la cavité.

AVERTISSEMENT! Risque d'électrocution ! Déconnectez le fusible avant de remplacer l'ampoule. L'éclairage et le diffuseur en verre peuvent être très chauds.

ATTENTION! Tenez toujours l'ampoule halogène avec un chiffon afin d'éviter que des résidus de graisse ne brûlent sur l'ampoule.

1. Éteignez l'appareil
2. Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur.

Éclairage arrière

1. Retirez le diffuseur en verre de l'ampoule en le tournant vers la gauche.
2. Nettoyez-le.
3. Remplacez l'ampoule par une ampoule adéquate résistant à une température de 300 °C.
4. Replacez le diffuseur en verre.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Les zones de cuisson ne fonctionnent pas.	Reportez-vous à la notice d'utilisation de la table de cuisson intégrée.
Vous ne pouvez pas allumer le four ni le faire fonctionner. « 400 » s'affiche et un signal sonore retentit.	Le four est mal raccordé à la prise électrique.	Vérifiez que le four est correctement branché à une source d'alimentation électrique (reportez-vous au schéma de branchement).
Le four ne chauffe pas. Le four est éteint. Mettez le four en marche.
Le four ne chauffe pas. L'horloge n'est pas réglée. Réglez l'horloge.
Le four ne chauffe pas. Les réglages nécessaires n'ont pas été effectués.		Vérifiez que les réglages sont corrects.
Le four ne chauffe pas. Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un électricien qualifié.
L'éclairage ne fonctionne pas.	L'éclairage est défectueux. Remplacez l'ampoule.
De la vapeur et de la condensation se forment sur les aliments et dans la cavité du four.	Le plat est resté trop long-temps dans le four.	Ne laissez pas les plats dans le four pendant plus de 15 à 20 minutes après la fin de la cuisson.
« 12.00 » s'affiche. Il y a eu une coupure de cou-rant.		Réglez de nouveau l'horloge.
La fonction Chaleur tournante PLUS ne fournit pas de bons résultats de cuisson.	Vous n'avez pas activé la fonction Chaleur tournante PLUS.	Reportez-vous au chapitre « Activation de la fonction Chaleur tournante PLUS ».
La fonction Chaleur tournante PLUS ne fournit pas de bons résultats de cuisson.	Vous n'avez pas rempli le bac de la cavité d'eau.	Reportez-vous au chapitre « Activation de la fonction Chaleur tournante PLUS ».
L'eau dans le bac de la cavité ne bout pas.	La température est trop basse.	Sélectionnez une température d'au moins 110 °C.Reportez-vous au chapitre « Conseils ».
De l'eau s'écoule du bac de la cavité.	Le bac de la cavité est trop rempli.	Éteignez le four et assurez-vous que l'appareil est froid. Épongez l'excédent d'eau. Versez la quantité d'eau adaptée dans le bac de la cavité. Reportez-vous à la procédure correspondante.

Informations de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente.

Les informations à fournir au service après-vente figurent sur la plaque signalétique. La

plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de l'appareil.

Nous vous recommandons de noter ces informations ici :
Modèle (MOD.) ......
Référence du produit (PNC) ......
Numéro de série (S.N.) ......

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Installation sous un plan de travail

ATTENTION! L'installation de l'appareil doit être effectuée par un professionnel qualifié. Si vous ne contactez pas un professionnel qualifié, les éventuels dommages causés ne seront pas couverts par la garantie.

Avant d'installer l'appareil, adaptez-y la table de cuisson correspondante indiquée dans le tableau.

Type Puissance maximale

LEM6001E 7000 W

PES6001E 6000 W

PES6061E 7600 W

PES6065E 7600 W

Branchement électrique de la table de cuisson

La fiche de raccordement de la table de cuisson se trouve au sommet de l'armoire

du four. La table de cuisson possède des câbles de raccordement pour les zones de cuisson et le câble de masse. Les câbles disposent de connecteurs de branchement. Pour relier la table de cuisson au four, branchez les connecteurs dans les bonnes prises. La conception des prises et des fiches vous évitent de vous tromper dans les branchements.

Encastrement

600 min. 550 20 min. 560 558 16 573 21548 114 589 594 594 5 3 5

Fixation de l'appareil au meuble

Installation électrique

Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les précautions de sécurité du chapitre « Consignes de sécurité ».

Cet appareil est livré sans fiche ni câble d'alimentation.

Câble

Types de câbles compatibles pour l'installation ou le remplacement :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique.

Raccordement du bornier

L'appareil dispose d'un bornier à six pôles. Les cavaliers (ponts) sont installés pour fonctionner sur un courant triphasé de 400 V avec un fil neutre.

Si la tension secteur est différente, réarrangez les cavaliers sur le bornier (reportez-vous au diagramme de branchement ci-dessous). Reliez le câble de masse au bornier. Après avoir connecté le câble d'alimentation au bornier, attachez-le avec une pince de raccordement.

3N ~ PE L1 L2 L3 N ① ② ③ ④ 2N ~ PE L1 L2 N ① ② ③ ④ ⑤ ⑥ 230V ~ PE L1 N ① ② ③ ④ ⑤ ⑥ 35 66 18 73 9

RENDEMENT ÉNERGÉTIQUE

Fiche du produit et informations conformément à la norme EU 65-66/2014

Nom du fournisseur Progress
Identification du modèle PHD34100X
Index d'efficacité énergétique 100.0
Classe d'efficacité énergétique A
Consommation d'énergie avec charge standard et mode traditionnel	0.93 kWh/cycle
Consommation d'énergie avec charge standard et mode air pulsé	0.85 kWh/cycle
Nombre de cavités 1
Source de chaleur Électricité
Volume 72 l
Type de four Four encastrable sous un plan de	travail
Masse 30.0 kg

EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Plages, fours, fours à vapeur et grils - Méthodes de mesure des performances.

Économie d'énergie

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

- Conseils généraux

– Assurez-vous que la porte du four est correctement fermée quand l'appareil est en marche et maintenez-la fermée autant que possible pendant la cuisson.
- Utilisez des plats en métal pour améliorer l'économie d'énergie.
- Si possible, placez les aliments à l'intérieur du four sans les réchauffer.

- Quand la durée de cuisson est supérieure à 30 minutes, diminuez la température du four à 3-10 minutes minimum, selon la durée de la cuisson, avant que le temps de cuisson ne s'écoule. La chaleur résiduelle à l'intérieur du four continuera à cuire.

- Utilisez la chaleur résiduelle pour réchauffer les autres aliments.

• Cuisson avec ventilateur - si possible, utilisez les fonctions de cuisson avec le ventilateur pour économiser de l'énergie.
• Maintien des aliments au chaud - si vous souhaitez utiliser la chaleur résiduelle pour garder le plat chaud, sélectionnez la température la plus basse possible.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre

sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
