Type de produit	Appareil d'ambiance pour régulation de chauffage (compatible pompe à eau)
Marque	Siemens
Modèle	QAA55
Dimensions (H x L x P)	Environ 80 x 80 x 30 mm (estimation)
Poids	115 g
Alimentation	Via bus BSB (12 Vcc fourni par l'appareil de base)
Fonctions principales	Mesure de température ambiante, affichage, sélection de modes chauffage/ECS, programmation horaire, régulation de pompe à eau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs ou solvants
Sécurité	CLASSE D'ISOLEMENT III (très basse tension de protection); ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Pas de pièces détachées disponibles; l'appareil doit être remplacé en cas de défaut
Informations générales	Connexion filaire via bus BSB; fonctionnement de 0 à 50 °C; affichage numérique rétroéclairé

FOIRE AUX QUESTIONS - QAA55 SIEMENS

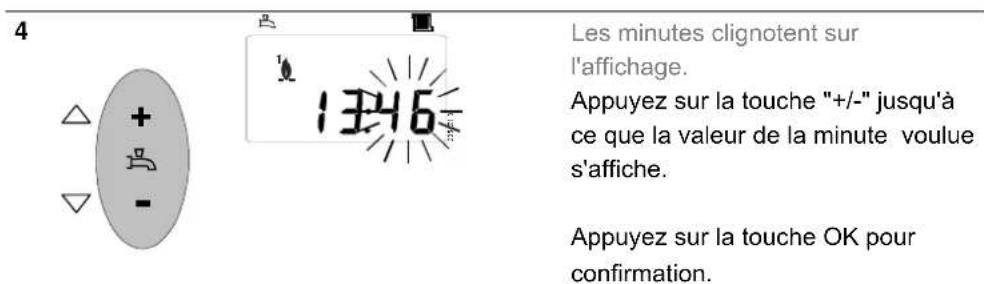

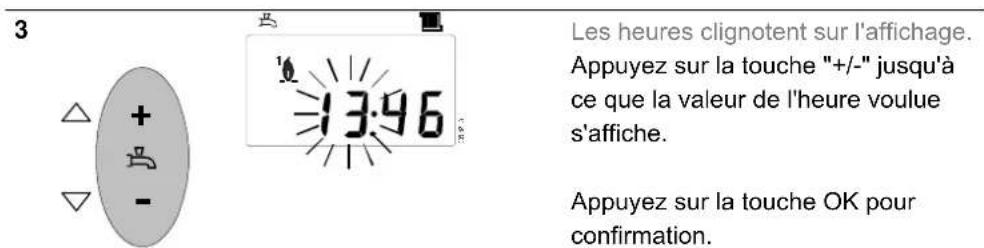

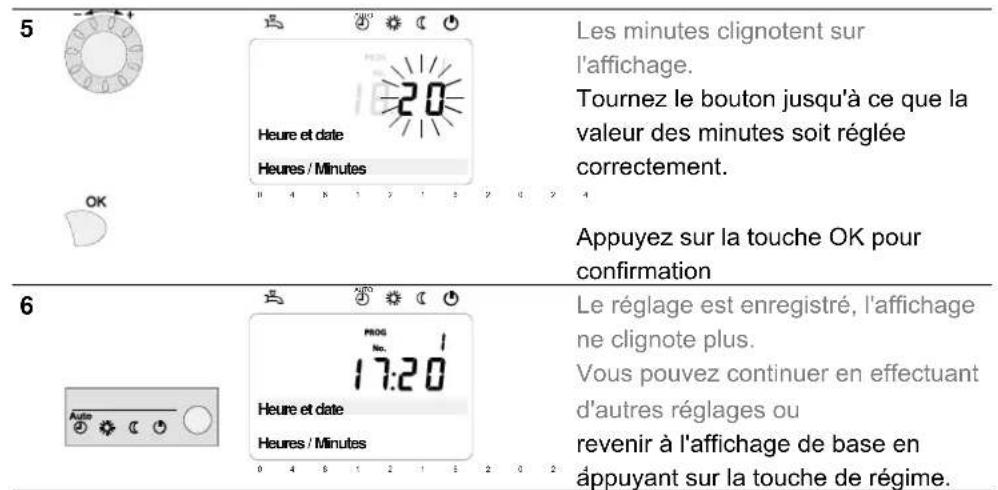

Comment régler l'heure sur le QAA55 ?

Appuyez sur la touche OK pour entrer en programmation. Tournez le bouton rotatif pour sélectionner la page 'Heure et date', puis appuyez sur OK. Utilisez le bouton pour ajuster les heures/minutes et confirmez avec OK.

Comment changer le mode de chauffage ?

Utilisez la touche de sélection de régime (symbole maison) pour passer entre automatique, permanent confort et permanent réduit. La barre sous le symbole indique le mode actif.

Que signifie le symbole 'ECO' affiché ?

Le symbole ECO indique que la fonction d'économie d'énergie est active, permettant de réduire la consommation en adaptant le chauffage selon les conditions extérieures.

Comment activer le mode vacances ?

Allez dans la page 'Vacances' via le menu de programmation. Sélectionnez une période, définissez la date de début et de fin, puis choisissez le niveau de fonctionnement (hors-gel ou réduit). Confirmez avec OK.

Pourquoi l'affichage clignote-t-il ?

Un affichage clignotant peut indiquer un message d'erreur ou de maintenance. Appuyez sur la touche Info pour voir le code et le signification. Consultez la liste des codes d'erreur dans la notice.

Le QAA55 fonctionne-t-il avec des piles ?

Non, le QAA55 est un appareil filaire alimenté par le bus BSB (12 Vcc). Il ne nécessite pas de piles.

Comment effectuer un test de la liaison radio (pour versions sans fil) ?

Ce test s'applique uniquement aux versions sans fil comme le QAA78. Pour le QAA55 filaire, la liaison est câblée et ne nécessite pas de test.

Puis-je installer le QAA55 dans n'importe quelle pièce ?

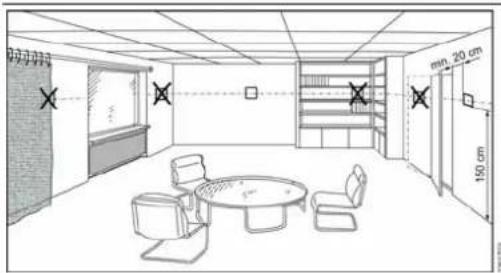

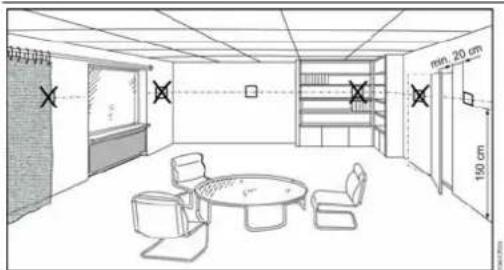

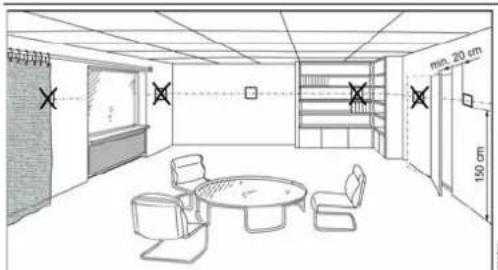

Montez l'appareil dans la pièce de référence principale, à 1,5 m du sol, à l'abri du rayonnement solaire direct et des sources de chaleur/froid pour une mesure précise.

Comment réinitialiser les paramètres d'usine ?

Accédez au niveau d'accès 'Mise en service' en maintenant la touche Info pendant 3 secondes. Sélectionnez la ligne 'Réinitialiser paramètres' et confirmez avec 'Oui'.

Quelle est la plage de température mesurée ?

La plage de mesure de la température ambiante est de 0 à 50 °C, avec une précision de 0,8 K entre 15 et 25 °C et 1,0 K ailleurs.

MODE D'EMPLOI QAA55 SIEMENS

Albatros² Régulateurs de chaudière Manuel d'utilisation

RVS43..

RVS63..

AVS75..

AVS37..

QAA75..

QAA78..

QAA55..

Edition 3.0

Serie B

CE1U2354fr

07.2007

1 Vue d'ensemble 6
1.1 Présentation de la gamme 7
1.1.1 Topologie 7
2 Indications relatives à la sécurité 10
2.1 Indications concernant la responsabilité pour les produits 10
3 Montage et installation 11
3.1 Consignes de sécurité 11
3.2 Appareils de base RVS. 11
3.2.1 Bornes de raccordement RVS43.143 13
3.2.2 Bornes de raccordement RVS63.243 13
3.2.3 Bornes de raccordement RVS63.283 14
3.3 Module d'extension AVS75.390 17
3.3.1 Bornes de raccordement AVS75.390 18

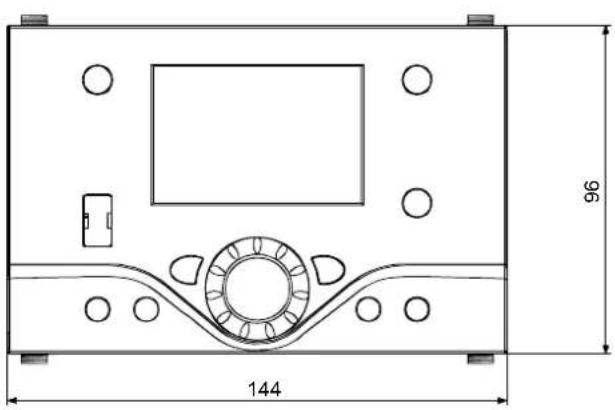

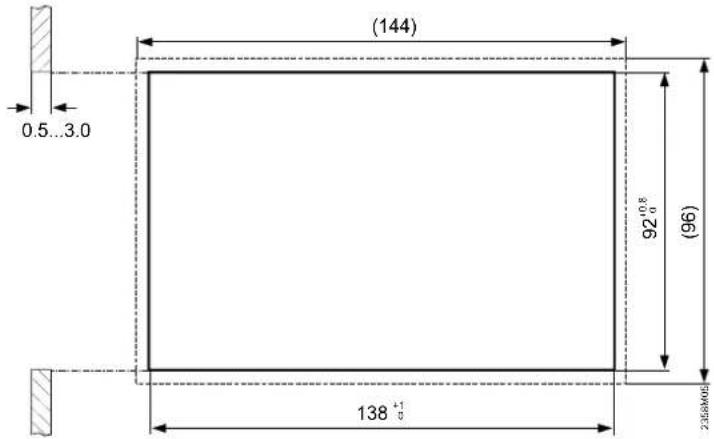

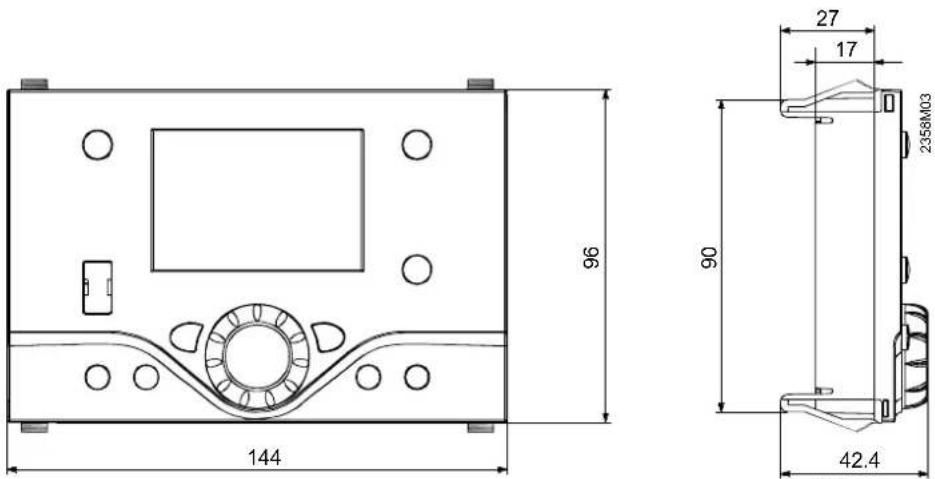

3.4 InterfaceutilisateurAVS37.294 20
3.5 InterfaceutilisateurAVS37.390 21

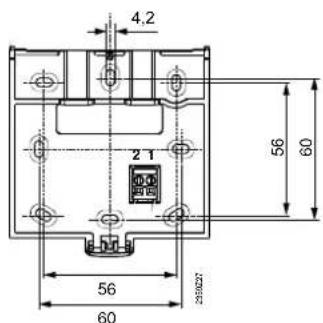

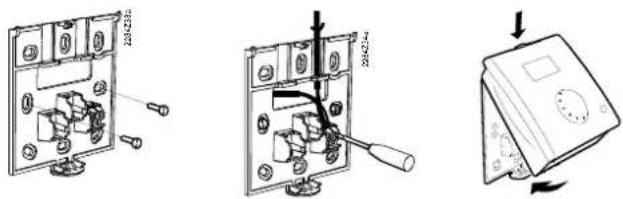

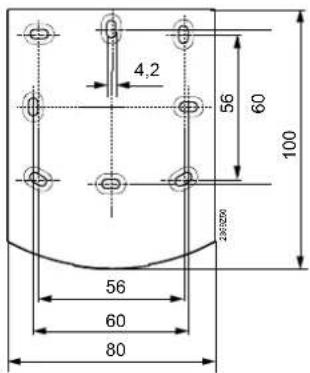

3.6 Appareil d'ambiance QAA55 22
3.7 Appareil d'ambiance QAA75 23
3.8 Composants sans fil 25
3.8.1 Module radio AVS71.390 25
3.8.2 Appareil d'ambiance QAA78.610 26

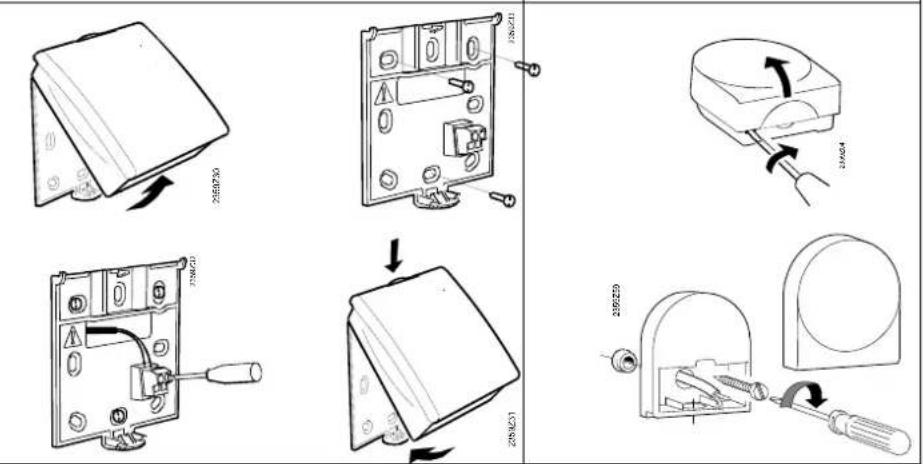

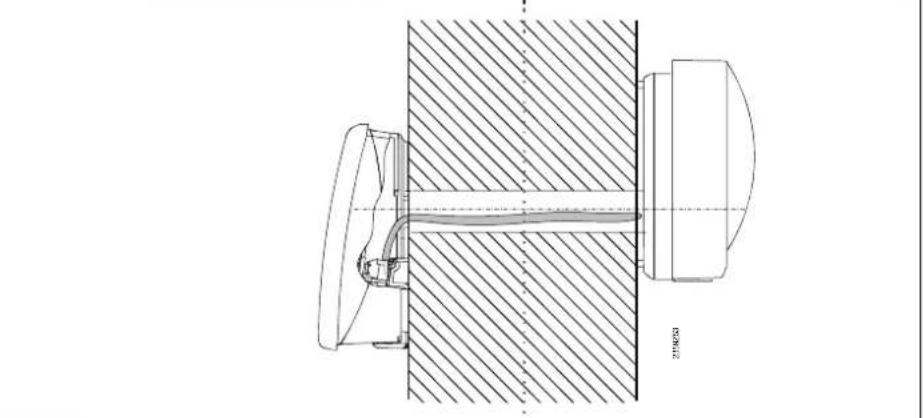

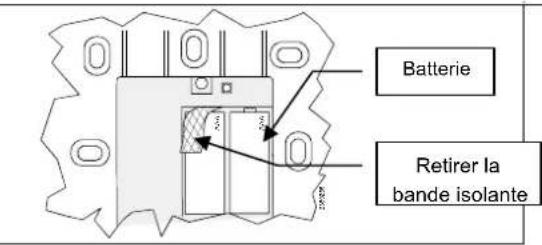

3.8.3 Sonde extérieure radio AVS13.399 29
3.8.4 Repéteur radio AVS14.390 31

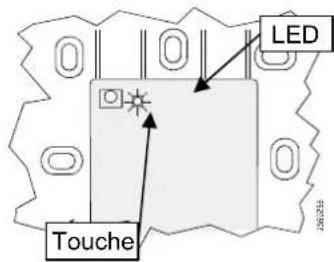

3.8.5 Test des composants sans fils 32
3.9 Bloc d'alimentation AVS16.290 32
4 Mise en service 34
4.1 Appareils de base 34
5 Utilisation 35

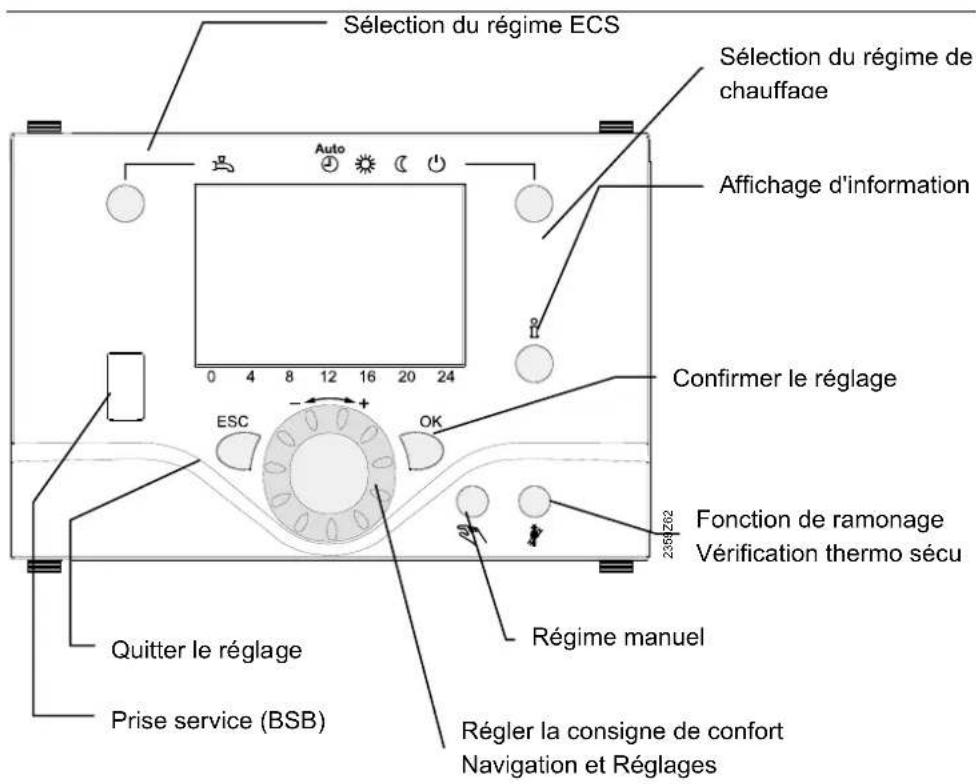

5.1 QAA75./QAA78./AVS37 35
5.1.1 Exploitation 35
5.1.2 Programmation 40

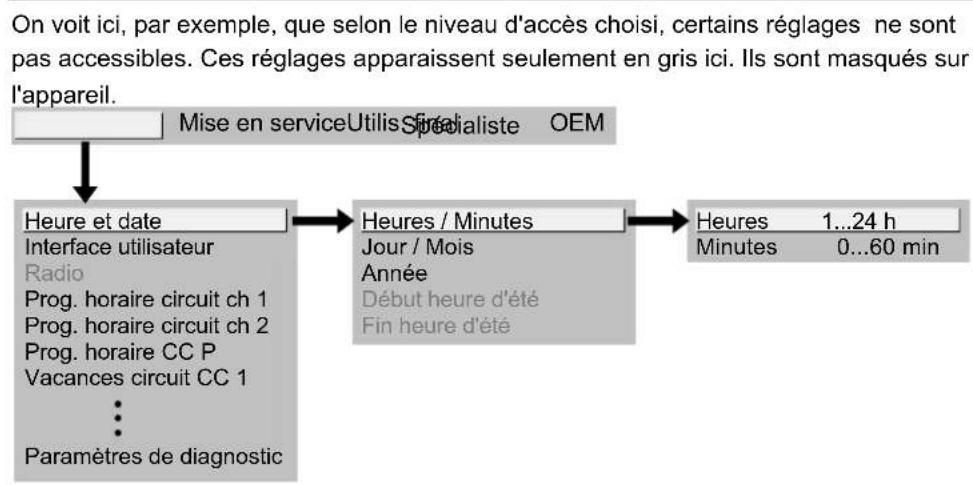

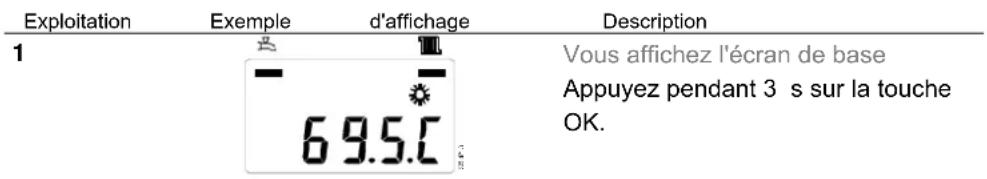

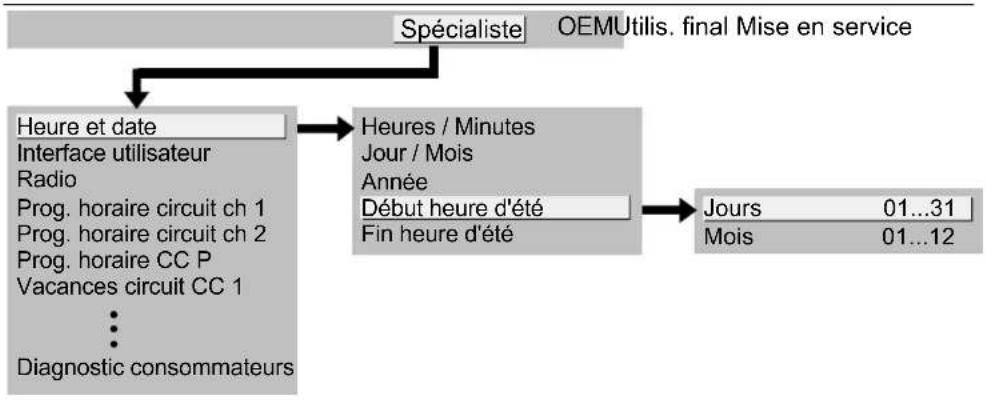

5.1.3 Niveau d'accès 42
5.1.4 Vue d'ensemble des réglages 43
5.2 AVS37.390 65
5.2.1 Commande 65
5.2.2 Programmation 67

5.2.3 Niveau d'accès 69
5.2.4 Vue d'ensemble des réglages 70

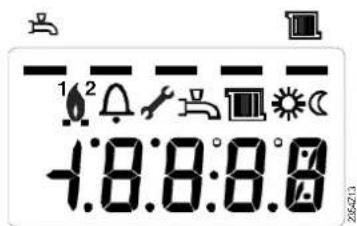

5.3 QAA55 71

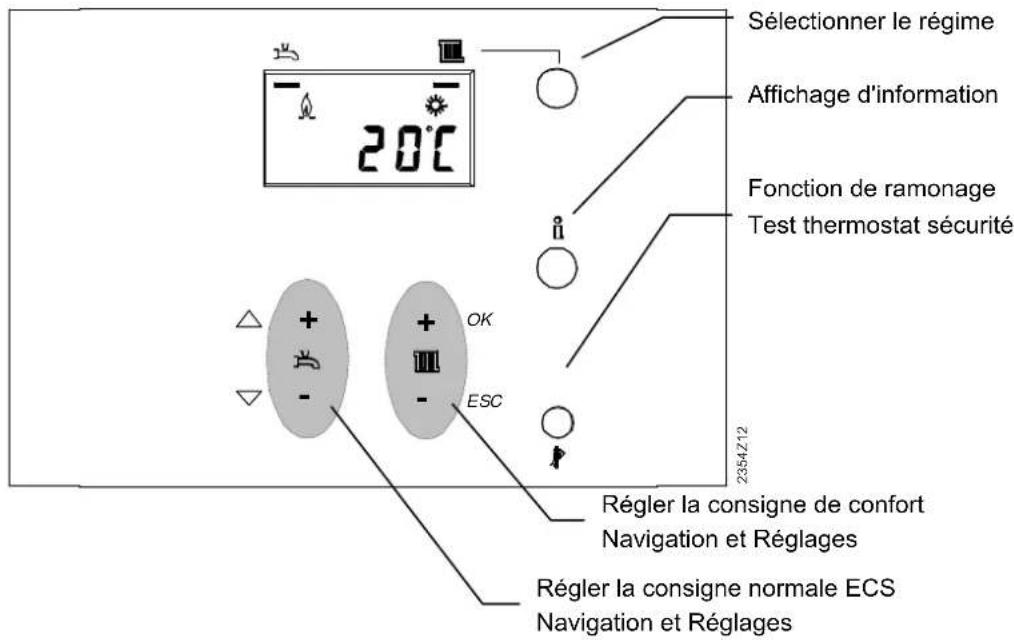

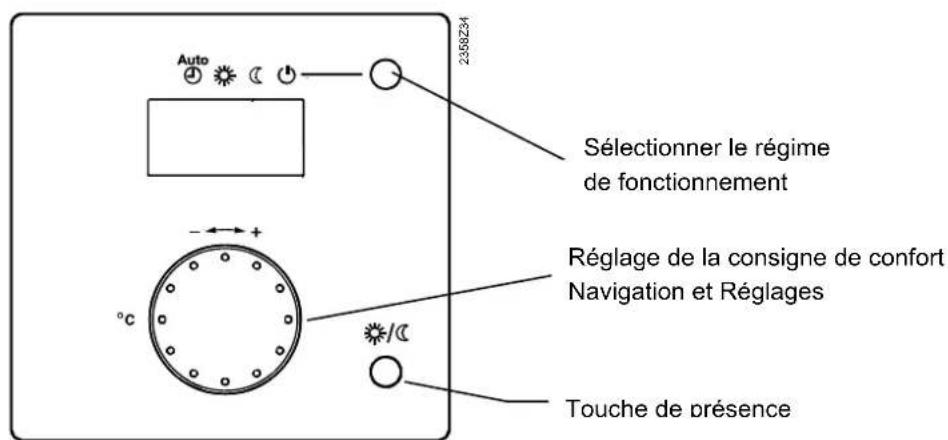

5.3.1 Commande 71

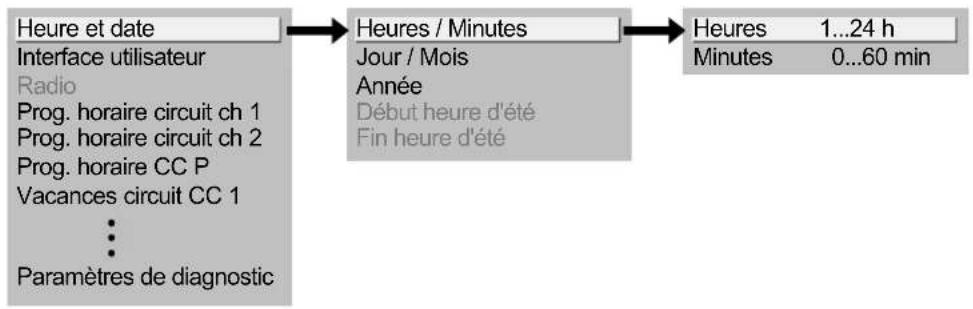

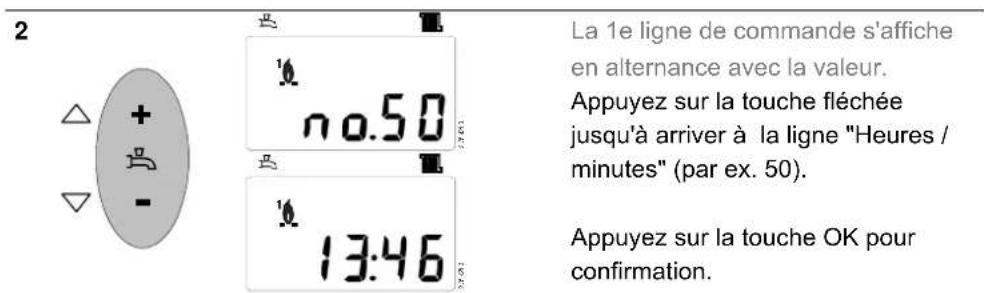

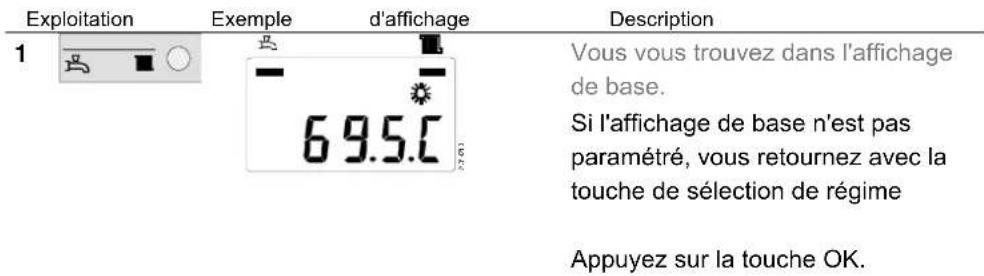

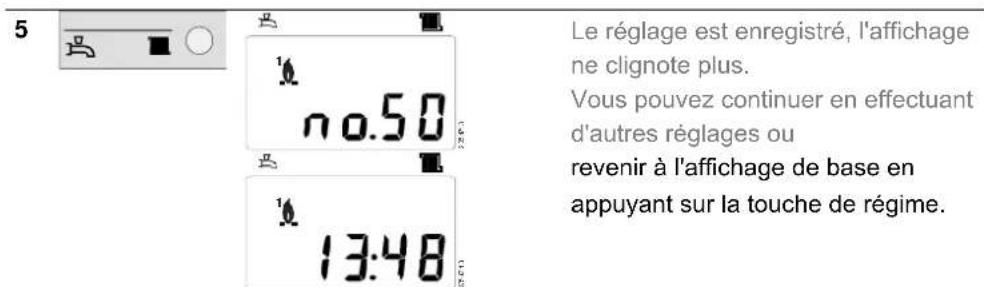

5.3.2 Programmation 73

6 Dettail des réglages 74
6.1 Heure & Date 74
6.2 Interfaceutilisateur. 74
6.3 Appareils radio 77
6.4 Programmes horaires 78
6.5 Vacances 78
6.6 Circuits de chauffage 79
6.7 Circuit de refroidissement 89
6.8 ECS 96
6.9 Pompe H. 98
6.10 Piscine 98
6.11 Prerégulation/pompe primaire 99
6.12 Chaudiere 99
6.13 Cascade 101

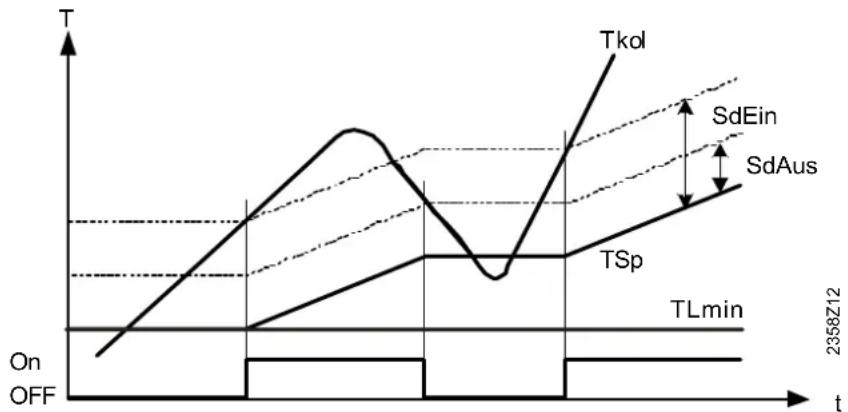

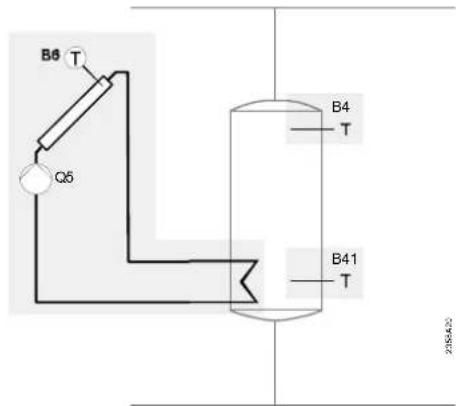

6.14 Circuit solaire 103
6.15 Chaudiere a combustible solide 106

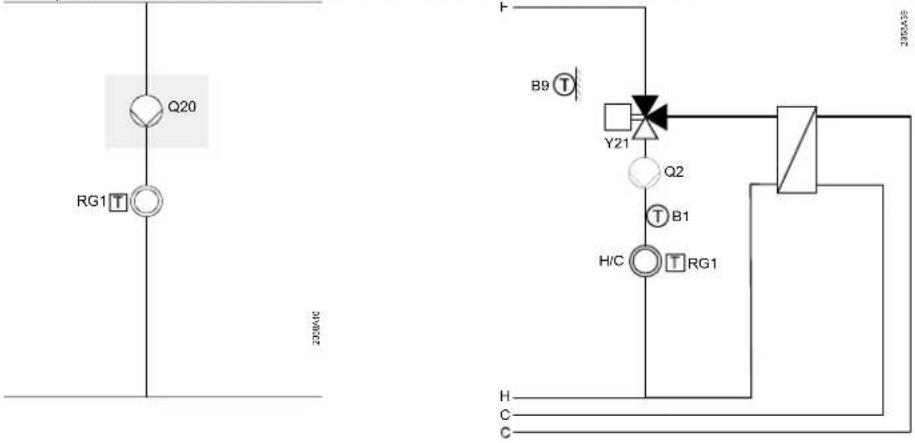

6.16 Ballon de stockage 107
6.17 Ballon ECS 111
6.18 Chauffe-eau instantané ECS 113
6.19 Configuration 114
6.20 LPB 143
6.21 Maintenance/régime spécial 146
6.22 Etats de fonctionnement 149
6.23 Diagnostic générateur 153
6.24 Diagnostics consommateur 153
6.25 Lists d'affichages 154
6.25.1 Code d'erreur 154
6.25.2 Code de maintenance 155
6.25.3 Code de fonctionnement spécial 155

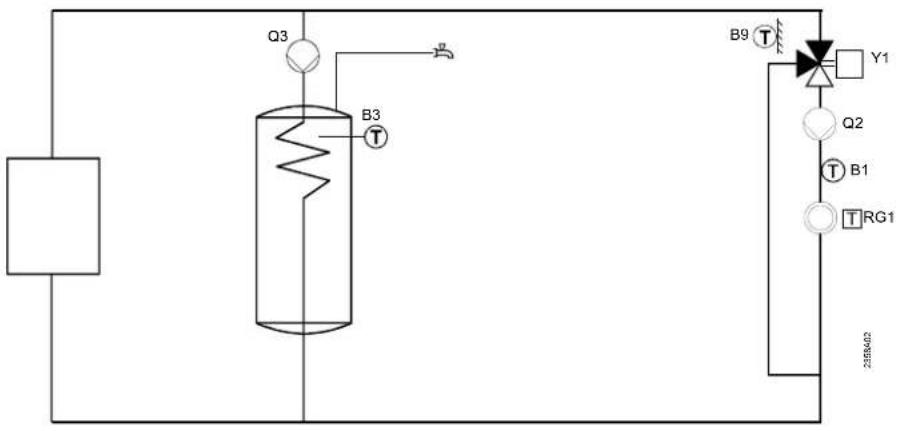

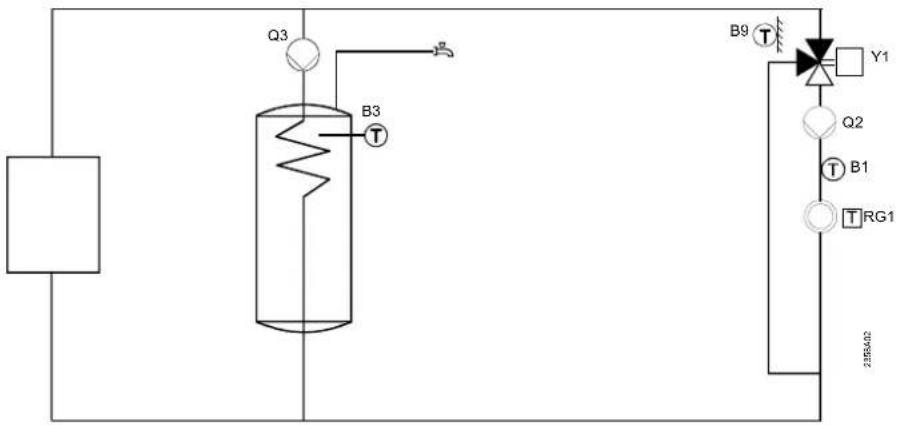

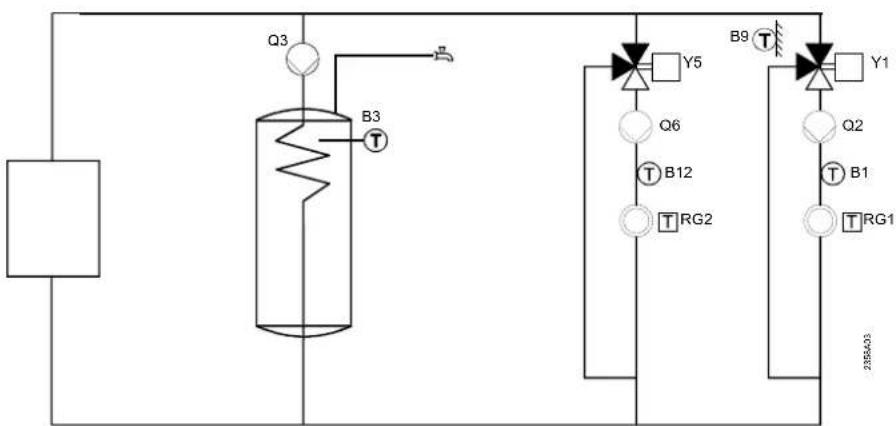

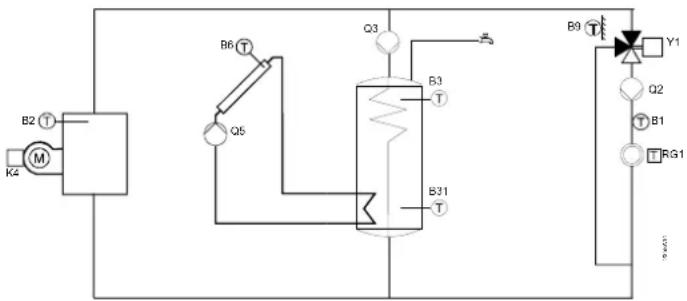

7 Schémas d'application 156
7.1 Schémas de base 156

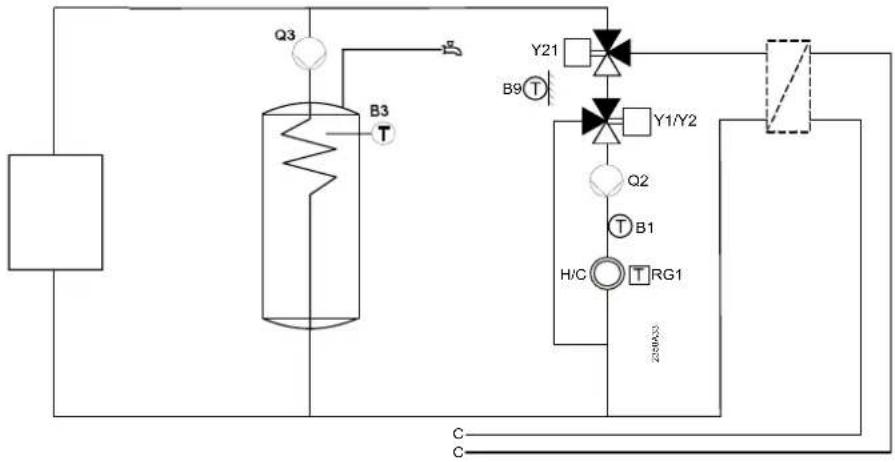

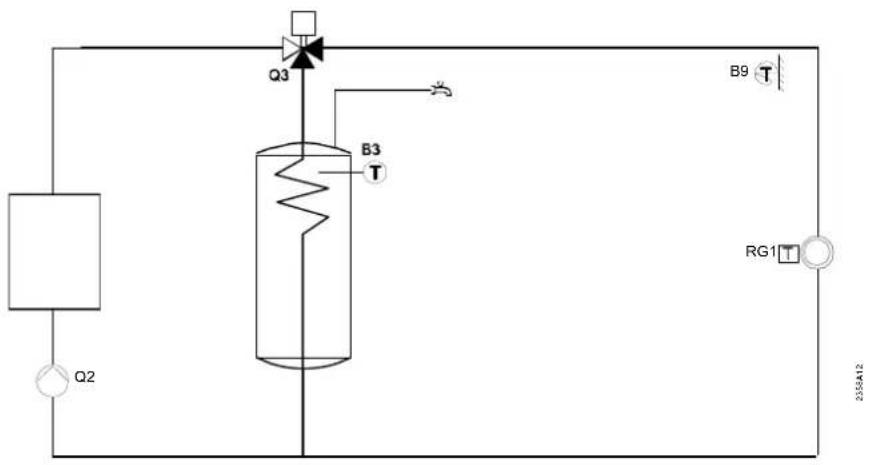

7.1.1 Schema de base RVS43.143 156
7.1.2 Schema de base RVS63.243 158
7.1.3 Schema de base RVS63.283 158
7.2 Variantes de chaudières 159
7.3 Fonctions supplémentaires generales 159

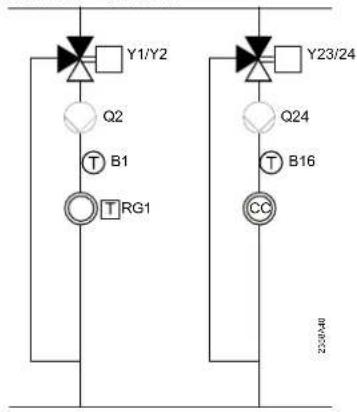

7.4 Fonctions supplémentaires avec vannes mélangeuses ou module d'extension AVS75.390 166
8 Caracteristiques techniques 171
8.1 Appareils de base RVS 171
8.2 Module dextension AVS75.390 172
8.3 Interfaces utiliseur et apparils d'ambiance AVS37../QAA7x../QAA55..173
8.4 Bloc d'alimentation AVS16.290 174
8.5 Module radio AVS71.390 175
8.6 Sonde extérieure sans fil AVS13.399 175
8.7 Repéteur radio AVS14.390 176
8.8 Caracteristiques de sonde 177
8.8.1 CTN 1 k. 177
8.8.2 CTN 10 k. 178
8.8.3 Pt1000 178

1 Vue d'ensemble

Le present Manuel d'utilisation décrit l'utilisation et la configuration des apparéils du tableau ci-dessous et s'adresse aussi bien aux utilisateurs qu'aux chauffagistes.

ASN	Série	Titre
RVS43.143	B	Appareil de base pour chaudière
RVS63.243 B Appareil de	base pour chaudière
RVS63.283 B Appareil de	base pour chaudière
AVS75.390	B	Module d'extension
AVS37.294	B	Interface utilisateur
AVS37.390 A Appareil de	service et d'exploitation "basic"
QAA75.610 B Appareil d'ambiance (filaire)
QAA75.611 B Appareil d'ambiance filaire avec éclairage de l'arrière plan
QAA78.610 B Appareil ambiance sans fil
QAA55.110 A Appareil d'ambiance "basic"
AVS16.290	A	Bloc d'alimentation
AVS71.390	A	Module RF
AVS14.390	A	Répéteur RF
AVS13.399	A	Sonde extérieure RF

Les produits suivants sont décrits dans des documentations séparées:

QAC34 Sonde de température extérieure CTN 1 kΩ

QAD36 Sonde d'applique CTN 10 kΩ

QAZ36 Sonde de température à plongeur CTN 10 kΩ

1.1 Présentation de la gamme

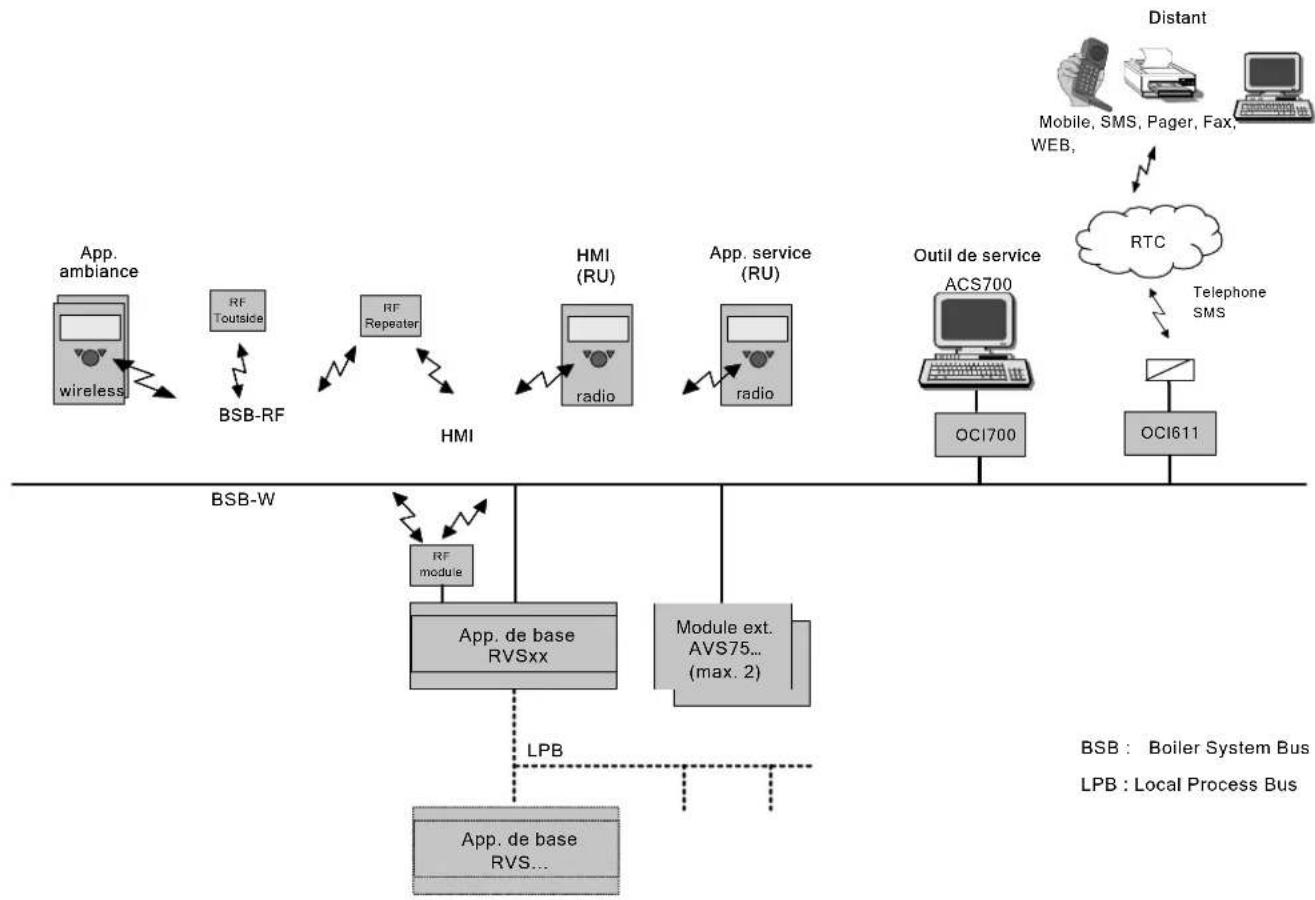

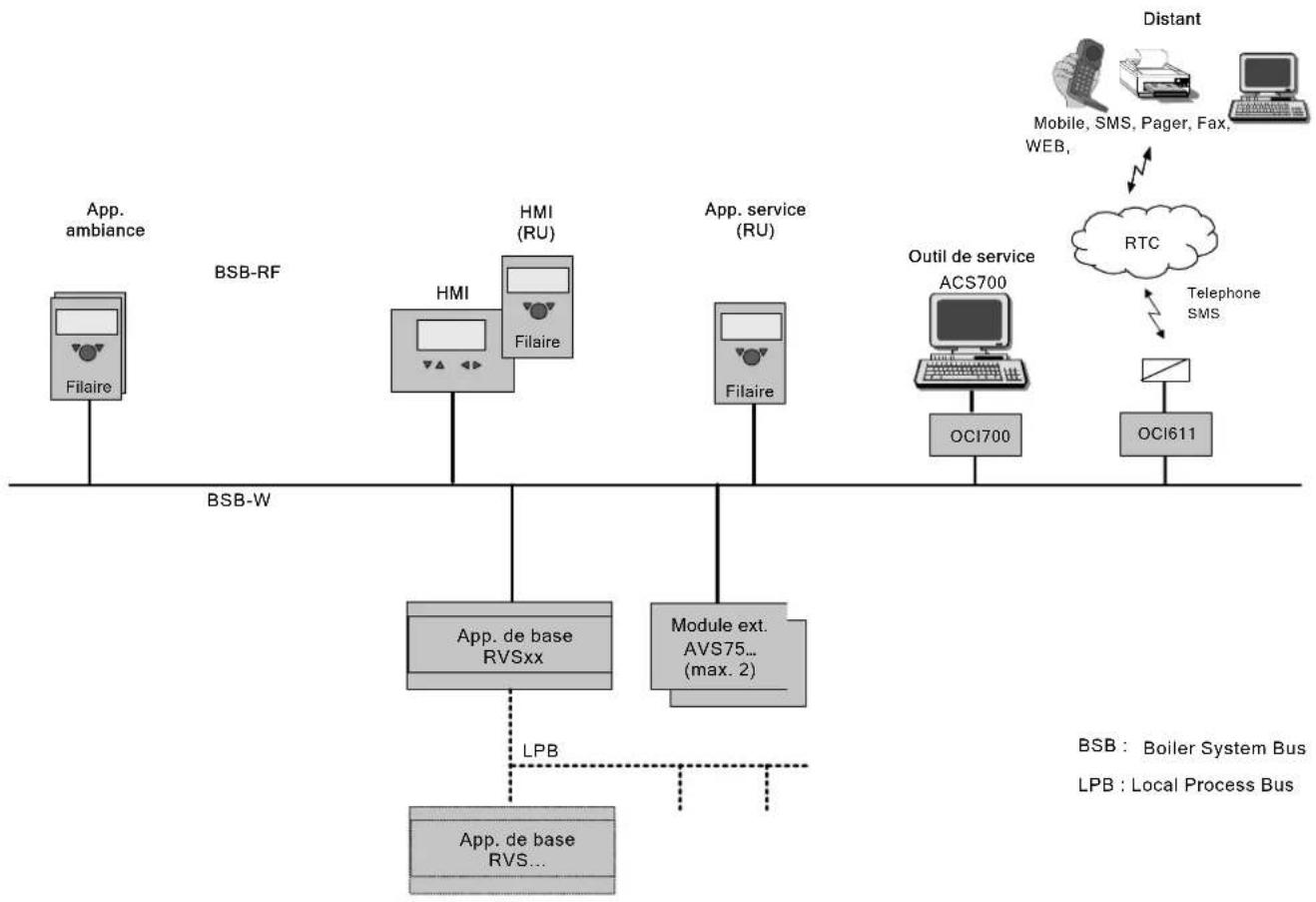

1.1.1 Topologie

Filaire

Sans fil

Possibilities d'exploitation

Fonctionnement avec apparéil d'ambiance

Exploitation avec interface utiliseur "basic" (appareil d'ambiance en option)

Fonctionnement avec interface utiliser "avec afficheur" (appareil d'ambiance en option)

Filaire	Sans
T D B A 235201	T D B A F C 235203
T D B E1 A C 235206	T D B E1 A F C 235207
T D B E A C 235202	T D B E A F C 235204

A Appareil de base RVS...
B Bloc d'alimentation AVS16...
C Appareil d'ambiance QAA75... / 78... / QAA55...
D Sonde extérieure AVS13..
E Appareil de service et d'exploitation AVS37.294 (afficheur)
E1 appareil de service et d'exploitation AVS37.390 (basic)
F Module radio AVS71...

2 Indications relatives à la sécurité

2.1 Indications concernant la responsabilité pour les produits

• Les appareils doivent être exclusivement utilisés dans des installations techniques répondant aux applications et aux caractéristiques décrites.
• L'emploi des appareils suppose le respect de toutes les exigences énoncées au chapitre "Caracteristiques techniques".
• Respecter les prescriptions locales d'installation.
• Les appareils ne doivent pas etre ouverts. Toute infraction annule la garantie.

3 Montage et installation

3.1 Consignes de sécurité

Installation électrique

• L'alimentation électrique doit être coupée avant l'installation.
• Les connexions pour la très bassé tension et la tension secteur sont séparées.
  Pour le cablage, respecter les exigences de la classe d'isolement electrique II : les lignes de sonde et les lignes d'alimentation secteur ne doivent pas etre situées dans le même chemin de cables.

3.2 Appareils de base RVS...

Ingénierie

La circulation de l'air au titre de l'appareil doit etre assurée afin que la chaleur produite par I'appareil puisse etre evacuée. Dans tous les cas de figure, il faut laisser une zone libre d'au moins 10 mm au-dessus des fentes de refroidissement de la face supérieure et inférieure de I'appareil. Cette zone libre ne doit pas etre accessible et aucun object ne doit y etre insere. Lorsque I'appareil instalé est integre dans un autre boitier isolant, les distances laterales au titre des fentes de refroidissement doivent etre de 100 mm maximum
- L'appareil est construit conformément aux directives de la classe d'iso1ation electrique II et doit être installé selon ces prescriptions.
L'appareil ne doit être mis sous tension qu'une fois le montage terminé. Sinon, il y a un risque de chic électrique sur les bornes et par les fentes de refroidissement.
- Ne pas exposer l'appareil à des projections de gouttelettes d'eau.
- Température ambiente admissible lorsqu'ell'appareil est installé: 0...50°C.
- Les cables secteur doivent être clairément séparés des lignes de très bassé tension (sondes) (distance minimale 100 mm).

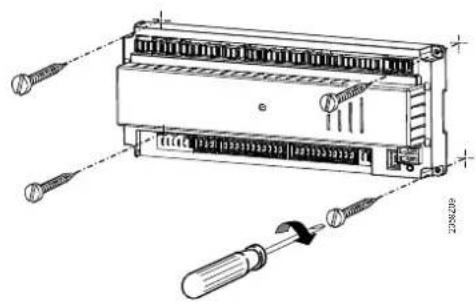

Lieudemontage

Chaudiere
Armoire électrique
Boitier pour montage mural

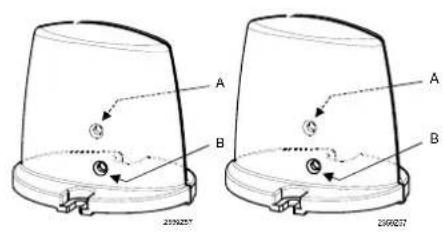

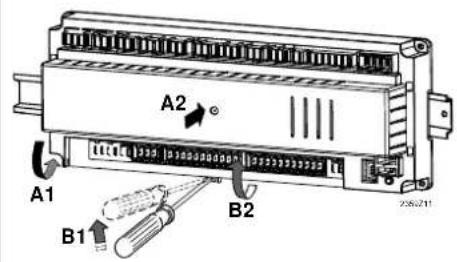

Type de montage
Visse Sur rail DIN

A:Montage /B:Demontage

Remarque:

Un clip de montage est nécessaire pour le montage sur rail DIN!

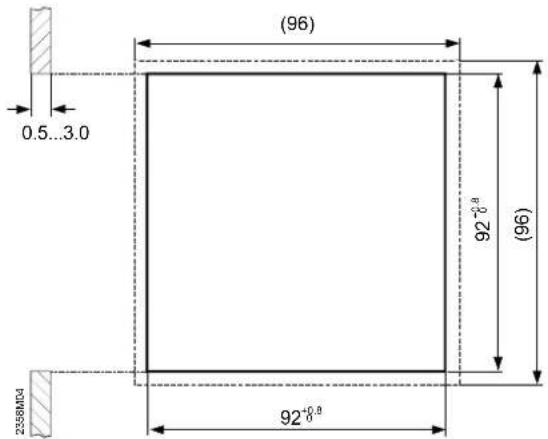

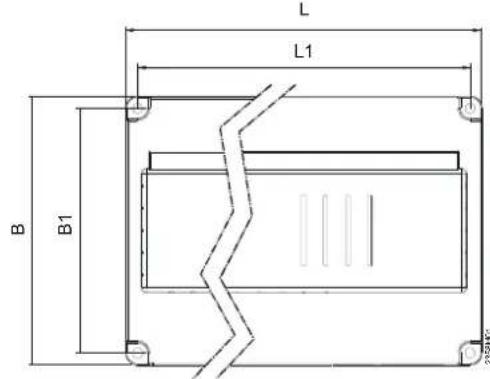

Dimensions et schéma de découpe
Dimensions en mm

	L	B		H
RVS63...	280.7	120.7	51.7	270	110
RVS43...	180.7	120.7	51.7	170	110

L1

B1

Espace libre en h'auteur

Dimension X :

Connecteur avec languettes : 70 mm min.

Connecteur sans languettes: 60 mm min.

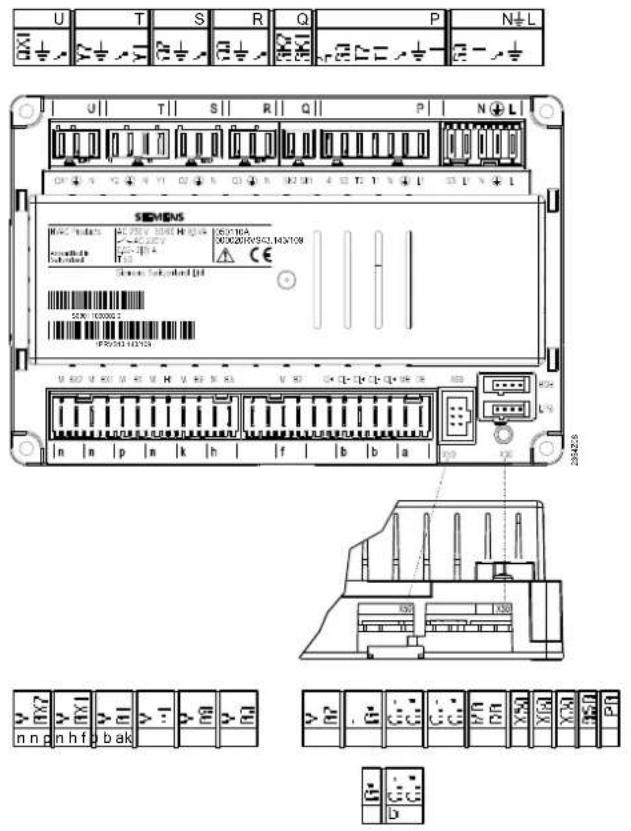

3.2.1 Bornes de raccordement RVS43.143

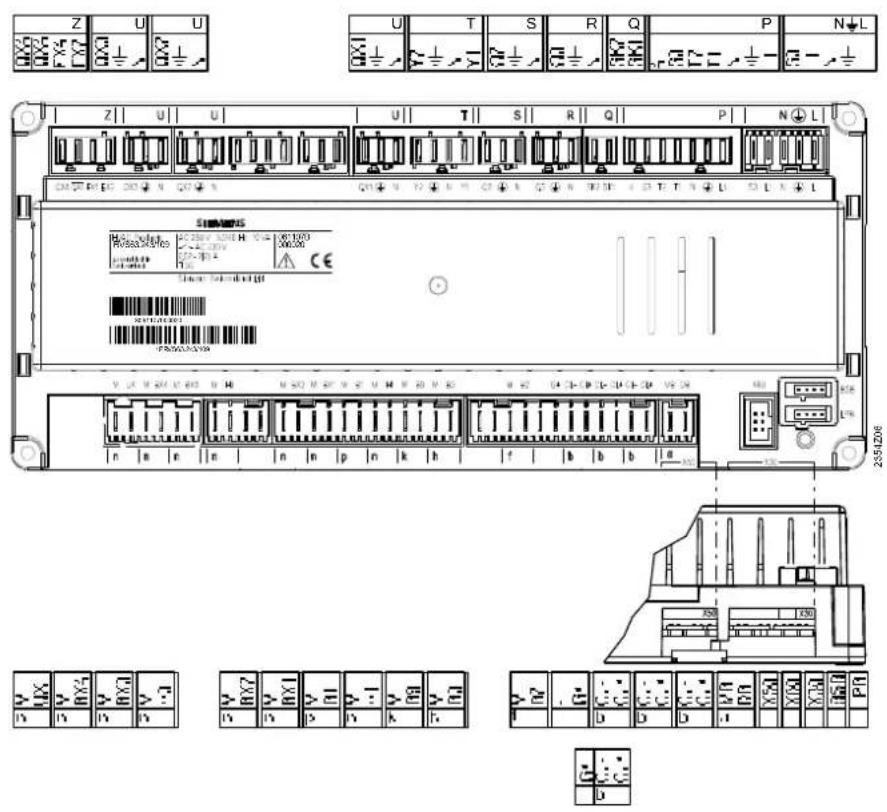

3.2.2 Bornes de raccordement RVS63.243

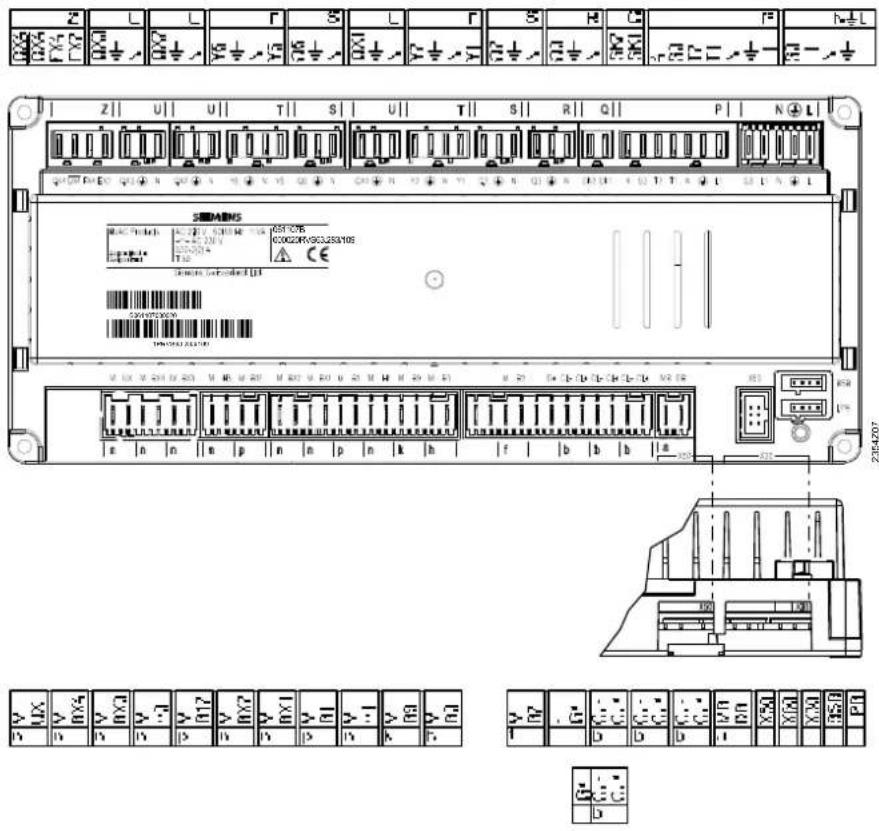

3.2.3 Bornes de raccordement RVS63.283

Désignation des bornes

Tension secteur

	Utilisation	Connecteur	Type de connecteur
L Phase	230 V~ appeareil de base N L AGP4S.05A	/108
½	Fil de protection
N	Phase neutre
L1 Phase	230 V~ brûleur
S3	Sortie panne de brûleur
L1 Phase du brûleur	P		AGP8S.07A/109
½	Fil de protection
N	Phase neutre
T1	Phase de la 1e allure du brûleur
T2	1e allure du brûleur EN
S3	Entrée de défaut brûleur
4 Entrée brûleur heures fonct. 1ère allure.	Entrée de défaut brûleur
SK1	Dispositif de sécurité	Q	AGP8S.02E/109
SK2	Dispositif de sécurité
N	Phase neutre R	AGP8S.03A/109
½	Fil de protection
Q3	Pompe de charge/vanne de dérivation ECS
N	Phase neutre S	AGP8S.03B/109
½	Fil de protection
Q2	1e pompe de chauffage
Y1	1er circuit chauffage: ouverture	T	AGP8S.04B/109
N	Phase neutre
½	Fil de protection
Y2	1er circuit chauffage: fermeture
N	Phase neutre U	AGP8S.03C/109
½	Fil de protection
QX1	1e sortie multifonctions
N	Phase neutre S	AGP8S.03B/109
½	Fil de protection
Q6	2e pompe de chauffage
Y5	2e circuit chauffage: ouverture	T	AGP8S.04B/109
N	Phase neutre
½	Fil de protection
Y6	2e circuit chauffage: fermeture
N	Phase neutre U	AGP8S.03C/109
½	Fil de protection
QX2	2e sortie multifonctions
N	Phase neutre U	AGP8S.03C/109
½	Fil de protection
QX3	3e sortie multifonctions
EX2	Entrée multifonctions	Z	AGP8S.04C/109
FX4	Phase 4e sortie multifonctions
(T6)	(Phase brûleur 2 allure)
QX4	4. Sortie multifonctions Arrêt
(T7)	(brûleur 2e allure Arrêt)
QX4	4. Sortie multifonctions marche (2ème allure du brûleur EN)
(T8)

Très bassetension

Utilisation Connecte		ur	Type de connecteur
BSB Outil de service OCI700 - -LPB Outil de service OCI700 - -X60 Module radio AVS71.390 - -X50 Module d'extension AVS75.390 X30 Interface utiliser / Tableau de commande de chaudière		-	AVS82.490/109AVS82.491/109
DBMB	Données du busMasse du bus		AGP4S.02H/109
CL+CL-	Données BSBMasse BSB	b	AGP4S.02A/109
CL+CL-	Données apparéil d'ambiance 2Masse apparéil d'ambiance 2	b	AGP4S.02A/109
CL+CL-	Données apparéil d'ambiance 1Masse apparéil d'ambiance 1	b	AGP4S.02A/109
G+	Apparéil d'ambiance alimentation 12V
B2M	Sonde de chaudièreMasse	f	AGP4S.02B/109
B3M	Sonde ECS en hautMasse	h	AGP4S.02C/109
B9M	Sonde de température extérieureMasse	k	AGP4S.02D/109
H1M	Entrée numérique /0...10VMasse	n	AGP4S.02F/109
B1M	Sonde de départ circuit de chauffage 1Masse	p	AGP4S.02G/109
BX1 Entrées de sonde multifonctions 1M	Masse	n	AGP4S.02F/109
BX2 Entrées de sonde multifonctions 2M	Masse	n	AGP4S.02F/109
B12 ScM	Nde de départ CC 2Masse	p	AGP4S.02G/109
H3M	Entrée numérique/0..10 V-Masse	n	AGP4S.02F/109
BX3 Entrées de sonde multifonctions 3M	Masse	n	AGP4S.02F/109
BX4 Entrées de sonde multifonctions 4M	Masse	n	AGP4S.02F/109
UXM	Sortie 0...10V-Masse	n	AGP4S.02F/109

3.3 Module dextension AVS75.390

Ingénierie, lieu de montage et type de montage correspondant aux indications pour les modules de base.

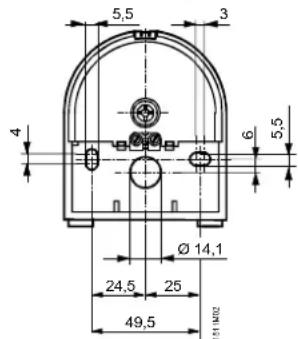

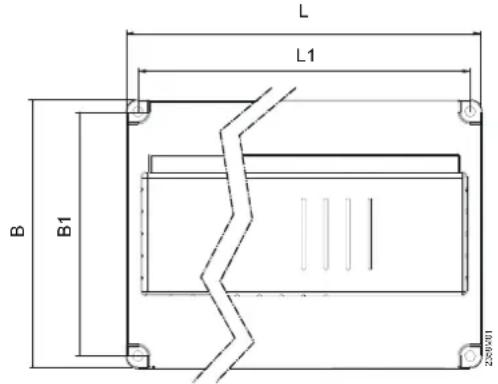

Dimensions et schéma de découpe
Dimensions en mm

	L		B		H
AVS75.390	108.7	120.9	51.7	98	110

L1

B1

Raccordements

Le module d'extension AVS75.390 est raccordé à l'appareil de base avec le cable de raccordement AVS83.490/109, sur la prise X. Les connecteurs sont codés.

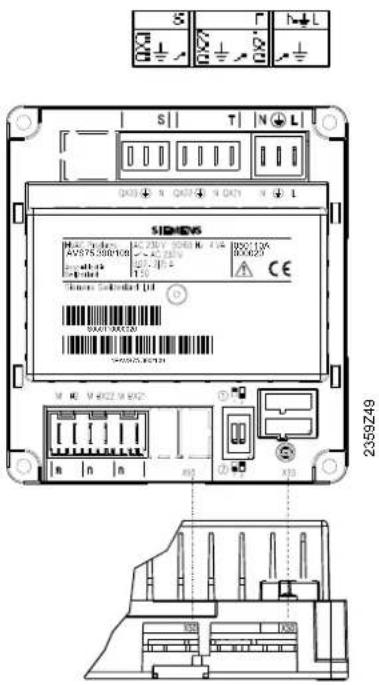

3.3.1 Bornes de raccordement AVS75.390

=Moduel1

=Module2

Désignation des bornes

Tension secteur

	Utilisation	Connecteur	Type de connecteur
L Phase	230 V~ apparéil de base N L AGP4S.63E/109
½	Fil de protection
N	Phase neutre
QX21	Affectation selon fonction		AGP8S.04B/109
N	Phase neutre
½	Fil de protection
QX22	Affectation selon fonction
N	Phase neutre S		AGP8S.03B/109
½	Fil de protection
QX23	Affectation selon fonction

Très basse tension

	Utilisation	Connecteur	Type de connecteur
X30	Interface utilisateur / Tableau decommande de chaudière	-	AVS82.491/109
X50	Appareil de base		AVS82.490/109
BX21M	Affectation selon fonctionMasse	AGP4S.02F/n	109
BX22M	Affectation selon fonctionMasse	AGP4S.02F/n	109
H2M	Entrée numérique/0..10 V-Masse	AGP4S.02F/n	109

Affectation des bornes

Avec les deux paramètres

Fonction module extension 1 (linne de commande 6020)

• Fonction module extension 2 ( ligne de commande 6021)

Définit l'application du module considéré.

3.4 Interface utilisev AVS37.294

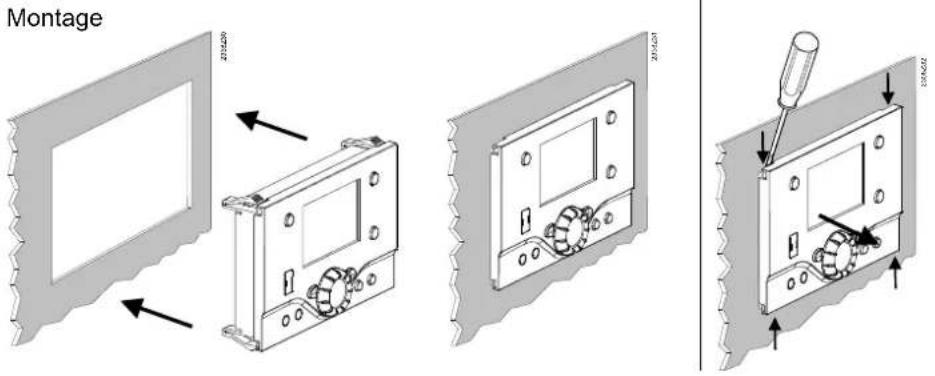

Type de montage

Raccordements

L'interface utilisé AVS37.294 est raccordée à l'appareil de base avec le cable de raccordement AVS82.491/109, sur la prise X. Les connecteurs sont codés.

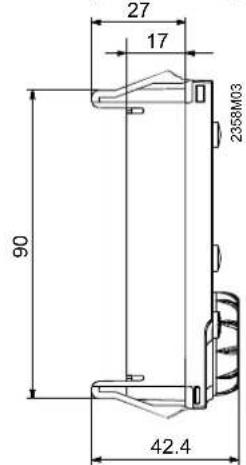

Encombrements

Découpe

3.5 Interface utilisateur AVS37.390

Raccordements

Encombrements

L'interface utiliser AVS37.294 est raccordée à l'appareil de base avec le cable de raccordement AVS82.491/109, sur la prise X. Les connecteurs sont codés.

A Tableau de commande, façade d'armoire

3.6 Appareil d'ambiance QAA55...

Ingénierie

L'appareil d'ambiance doit être monté dans la salle de début principale en tenant compte des points suivants :

Pour eviter que la mesure de la température de l'air ambient par la sonde ne soit faissée, monter l'appareil à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid (à 1,5 m environ au-dessus du sol).
- En cas de montage mural, prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place.

Si I'on eloigne l'appareil du socle, il n'est plus alimentete et est donc hors service.

Type de montage

• Ne pas exposer l'appareil à des projections de gouttelettes d'eau

Raccordements

1 CL+

2 CL-

Données BSB

Masse BSB

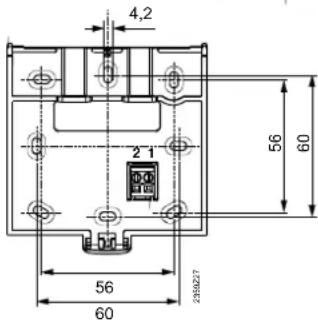

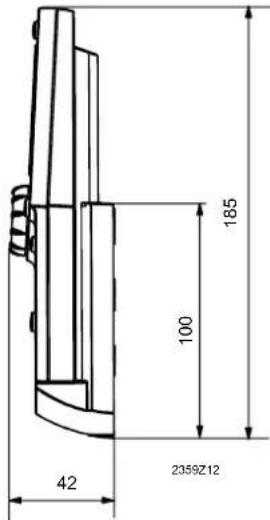

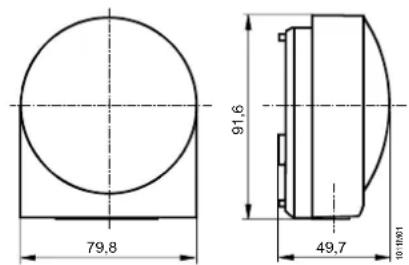

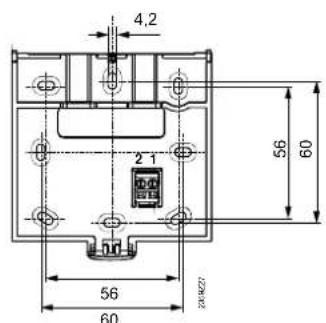

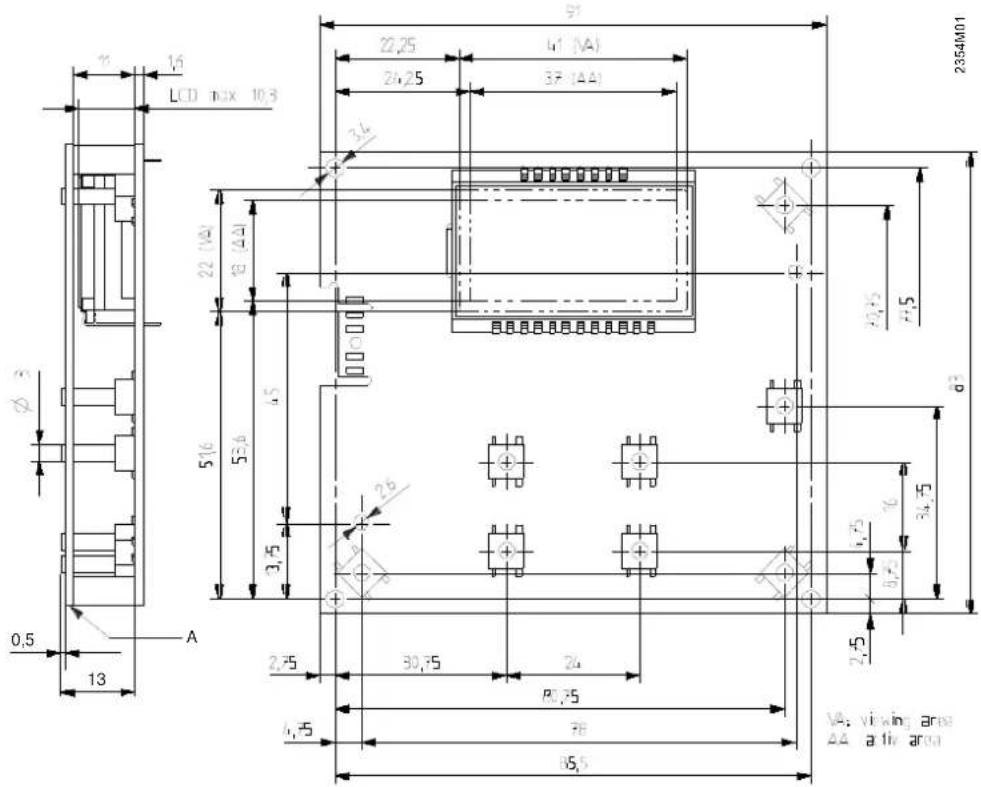

Dimensions et schéma de découpe

3.7 Appareil d'ambiance QAA75...

Ingenierie

L'appareil d'ambiance doit être monté dans la salle de début principale en tenant compte des points suivants :

Pour éviter que la mesure de la température de l'air ambiant par la sonde ne soit faissée, monter l'appareil à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid (à 1,5 m environ au-dessus du sol).
- En cas de montage mural, prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place.

Si I'on eloigne I'appareil du socle, il n'est plus alimentete et est donc hors service.

Type de montage

Raccordements

Borne	Désignation	QAA75.610	QAA75.611
1 CL+ Données BSB Données BSB
2 CL- Masse BSB Masse BSB
3 G+ réservé		Alimentation 12 V-

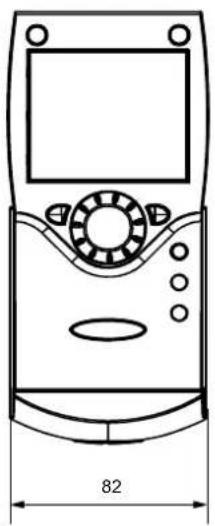

Dimensions et schema de découpe

3.8 Composants sans fil

Choisir un emplacement presentaient le moins d'obstacles possible à l'émission. Respecter les points suivants:

• Eviter la proximé des cables électriques, des champs magnétiques forts ou d'appareils tels que PC, téléviseurs, apparèils à micro-ondes etc.
• Eviter l'objet de réception d'éléments métalliques de grande dimension ou déléments de construction compte un treillis métallique serré (verre ou béton spécial par ex.)
  La distance entre I'emetreur et le recepteur ne doit pas depasser 30 m ou 2 etages.

3.8.1 Module radio AVS71.390

Le module radio élargit la gamme en permettant une communication sans fil. Les apparèils prévus (par ex. un apparéil d'ambiance) peuvent dans ce cas transmettre des données par radio et n'ont plus besoin de fils de liaison.

Ingénierie

Type de montage

Ne pas monter l'appareil à l'intérieur d'un boitier metallique (chaudiere par ex.).

Touche

Raccordement

Le cable est préparé avec un connecteur qui est relié au raccordement X60 du régulateur.

Avant le raccordement, l'appareil de base doit être hors tension!

Liaison radio

L'établissement de la liaison radio est décrit ci-après dans les chapitres concernant les composants sans fil correspondants.

Dimensions et schéma de découpe

Ingénierie

L'appareil d'ambiance doit être monté dans la salle de début principale en tenant compte des points suivants :

• Pour éviter que la mesure de la température de l'air ambient par la sonde ne soit faissée, monter l'appareil à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid (à 1,5 m environ au-dessus du sol).
• En cas de montage mural, prévoir suffisamment de place au-dessus de l'appareil pour qu'il soit possible de le sortir et de le remettre en place.

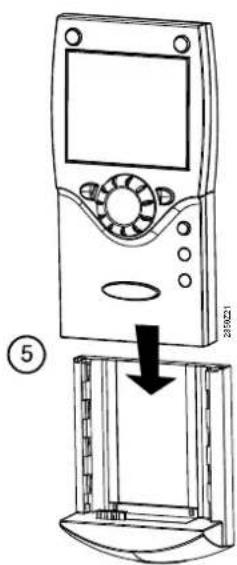

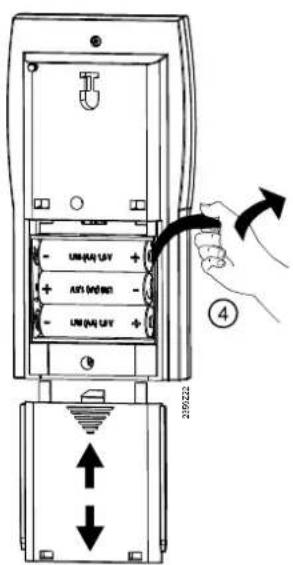

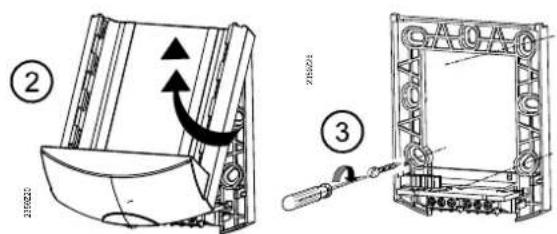

Montage sur embase

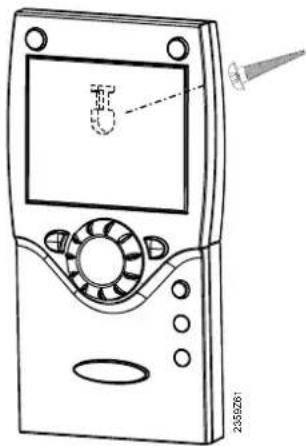

Type de montagesans socle

Raccordements/ alimentation

Alimentation par 3 piles. 1.5V piles alcalines de type AA (LR06).

Liaison radio

Etablit la liaison radio avant de monter l'appareil, à proximé du module radio, pour que tous les composants se situent dans le rayon d'action.

Etablissement de la liaison radio

Pour étabir la liaison radio, il faut s'assurer que tous les composants sont alimentés, c'est-à-dire que le module radio doit être raccordé dans les règles à l'appareil de base et les piles doivent être mises en place correctement dans l'appareil d'ambiance.

1. Appuyer pendant 8 secondes minimum sur la touche du module radio installé, jusqu'à ce que la diode du module radio clignote rapidement.
2. Sur l'appareil d'ambiance, passer dans le mode programmation en appuyant sur la touche OK.
3. Appuyer pendant 3 secondes minimum sur la touche Info et selectionner le niveau d'accès "Mise en service" à l'aide du bouton rotatif. Appuyer ensuite sur OK.
4. Sélectionner avec le bouton la page de commande "Interface utiliser" et appuyer sur la touche OK.
5. Sélectionner la ligne 40 " Utilisation comme.. " et effectuer le réglage souhaïte. Appuyer ensuite sur OK.
6. Sélectionner avec le bouton la page de commande "Radio" et appuyer sur la touche OK.
7. Sélectionner la ligne de réglage "Liaison" (ligne 120). Appuyer ensuite sur OK.
8. Régler "Oui" avec le bouton et appuyer sur le bouton OK. L'établissement de la liaison est lancé.
9. L'affichage indique en % la progression de l'établissement de la liaison. Cette opération peut durer de 2 à 120 secondes.
10. La liaison est établie lorsque l'affichage indique "appareil pré à fonctionner" et lorsque la diode du module radio s'éteint.

Test

Le test permet de vérifier la qualité de la liaison radio.

• Il peut être interrompu à l'aide de la touche ESC.
• Alors que l'établissement de la liaison radio peut s'effectuer sur le régulateur, le test doit être réalisé sur le lieu de montage prévu de l'appareil d'ambiance.

Selectionner ( comme indiqué plus haut aux points 2 à 4) la page de commande "Radio" sur l'appareil d'ambiance et activer le "Mode test" à la ligne 121.

Exemple d'affichage au moment du test :

Le chiffre de gauche indique les télégrammes émis, le chiffre de croite les télégrammes reçus. Le test prend fin au bout de 24 télégrammes. Il est considéré comme réussi si 50% au moins des télégrammes émis sont reçus.

Si le test n'est pas conduitant, il faut-illes deux autres emplacement de montage ou utilise les répéteurs radio AVS14.390.

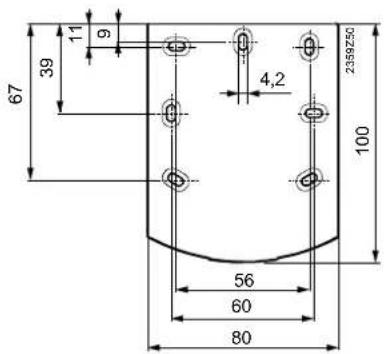

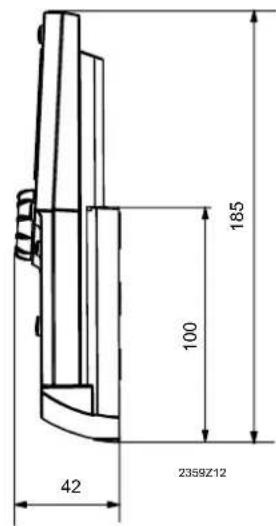

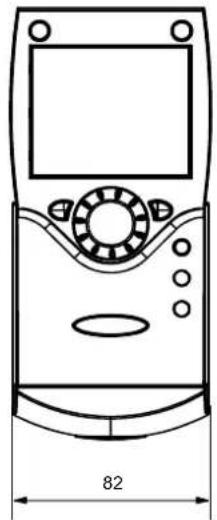

Dimensions et schéma de découpe

3.8.3 Sonde extérieure radio AVS13.399

L'émetteur radio doit être monté à l'intérieur de l'immeuble.
- Il doit être place de façon à rester accessible en cas de changement de piles.

Type de montage

Emetteur radio Sonde extérieure

Raccordements

La sonde extérieure est reliée à l'émetteur radio par un cable à deux fils; les raccordements sont permutables.

Alimentation par 2 piles. 1.5V piles alcalines AAA (LR03).

Liaison radio

Etabir la liaison radio avant de monter l'appareil, à proximé du module radio, pour que tous les composants se situent dans le rayon d'action.

Pour étabir la liaison radio, il faut s'assurer que tous les composants sont alimentés, c'est-à-dire que le module radio doit être raccordé dans les règles à l'appareil de base et les piles doivent être mises en place correctement dans l'émetteur de la sonde.

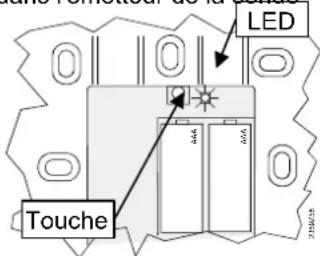

Etablissement de liaison

extérieure.

1. Appuyer pendant 8 secondes minimum sur la touche du module radio, jusqu'à ce que la diode du module radio clignote rapidement.
2. Appuyer pendant 8 secondes minimum sur la touche de l'émetteur de la sonde extérieure, jusqu'à ce que cette diode aussi clignote rapidement.

1. La liaison n'est établie que lorsque la diode du module radio s'eteint.
2. Appuyer à nouveau brievement sur la touche de l'émetteur de la sonde extérieure jusqu'à ce que la diode s'éteigne.

Test

Le test permet de vérifier la qualité de la liaison radio.

• Il peut être interrompu à l'aide de la touche ESC.

• Alors que l'établissement de la liaison radio peut s'effectuer sur le régulateur, le test doit être réalisé sur le lieu de montage prévu de l'appareil d'ambiance.

• Sur l'émetteur de la sonde extérieure appuyer sur la touche 3 pendant au maximum 8 secondes, jusqu'à ce que la diode commencer à clignoter lentement.

• Si la communication radio fonctionne, la diode du module radio s'allume brièvement toutes les 10 secondes.
• ÀpRES le contrôle, appuyer à nouveau brievement sur la touche de l'émetteur de la sonde extérieure, jusqu'à ce que la diode s'éteigne.

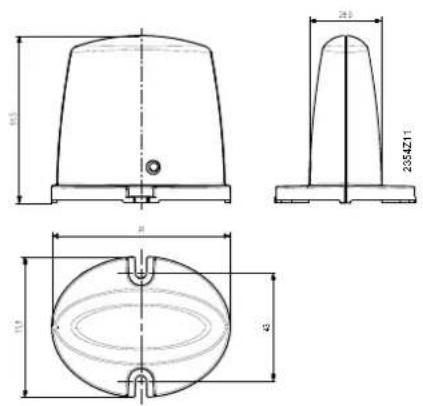

Dimensions et schéma de découpe

3.8.4 Repéteur radio AVS14.390

Pour l'établissement de la liaison radio, l'appareil doit être provisoirement relié à l'alimentation avant le montage, afin de pouvoir réaliser et tester la liaison hertzienne.
- Le repêuteur radio doit être monté à l'intérieur duBATIMENT.

Type de montage

①

②

(3)

Raccordements

L'alimentation est fournie par le module d'alimentation joint. Les raccordements sont permutables.

Liaison radio

Etablit la liaison radio avant de monter l'appareil, à proximé du module radio, pour que tous les composants se situent dans le rayon d'action.

Pour étabir la liaison radio, il faut s'assurer que tous les composants sont alimentés, c'est-à-dire que le module radio doit être raccordé dans les règles à l'appareil de base et l'alimentation du repéteur radio doit être branchée correctement.

Etablissement de liaison

1. Appuyer pendant 8 secondes minimum sur la touche du module radio, jusqu'à ce que la diode du module radio clignote rapidement.
2. Appuyer sur la touche du repéateur radio installé jusqu'à ce que la diode clignote rapidement.
3. La liaison n'est établie que lorsque la diode du module radio s'eteint.

Test

Le test permet de vérifier la qualité de la liaison radio.

• Il peut être interrompu à l'aide de la touche ESC.

• Alors que l'établissement de la liaison radio peut s'effectuer sur le régulateur, le test doit être réalisé sur le lieu de montage prévu de l'appareil d'ambiance.

• Appuyer pendant 8 secondes maximum sur la touche 3 du radio-repéteur, jusqu'à ce que la diode clignote lentement.

• Si la communication radio fonctionne, la diode du module radio s'allume brievement toutes les 10 secondes.
• ÀpRES le contrôle, appuyer à nouveau brievement sur la touche du repéteur radio, jusqu'à ce que la diode s'éteigne.

Dimensions et schéma de découpe

3.8.5 Test des composants sans fils

Pour vérifier si la liaison avec les composants requis est en état de fonctionner, consulter les lignes 130 à 135 dans la page de commande "Radio" (niveau d'accès "Mise en service").

3.9 Bloc d'alimentation AVS16.290

Prescriptions de montage

Le tableau de commande de chaudière est concu pour l'intégration dans une chaudière à fioul ou à gaz murale ou au sol et ne peut être utilisé que pour ces applications. Les points suivants sont à respecter:

• Le tableau de commande ne peut être mis sous tension lorsque le montage dans la découvert prévue est complètement achevé. Si des extensions ou des caches ont été prévus pour les découvertes, ils doivent être également mis en place avant la mise sous tension.
• Les dimensions de la démarche pour le montage sont de 92mm× 92mm ; épaissur de la matière 0,5 - 3,0mm .
• Le tableau de commande peut être fixé par 4 clips prévus à cet effet.
• Le tableau de commande ne peut être mis sous tension lorsque le montage dans la découvert prévue est complètement acheve. Si des extensions ou des caches ont été prévus pour les découvertes, ils doivent être également mis en place avant la mise sous tension.
• Le cablage du tableau de commande avec les bornes de raccordement ne compte pas de collier. Il doit donc être fixé de façon correspondante dans la chaudière.
• Observer également les consignes d'installation locales.

Type de montage

Montage

Raccordements

Secteur

Borne	Désignation
L	Phase	230	V~	bleu
½	Fil de protection	vert + jaune
N	Phase	neutre	bleu

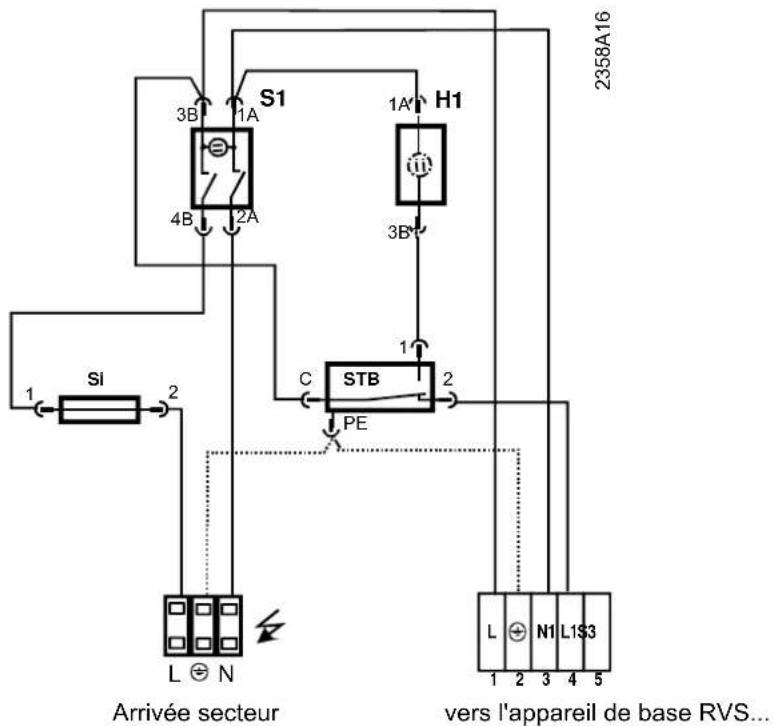

Connexion avec l'appareil de base

Borne	Désignation
1	L	Phase 230 V~ apparéil de base	marron
2	½	Fil de protection	vert + jaune
3	N	Phase neutre	bleu
4	L1	Phase 230 V~ brûleur	noir
5	S3	Entrée défaut brûleur	-

Si
Fusible
6,3AT
S1 Commutateur principal avec lampe fluorescente verte
STB Thermostat limiteur de sécurité 110^
H1 Lampe témoin, thermostat limiteur de sécurité verrrouillé

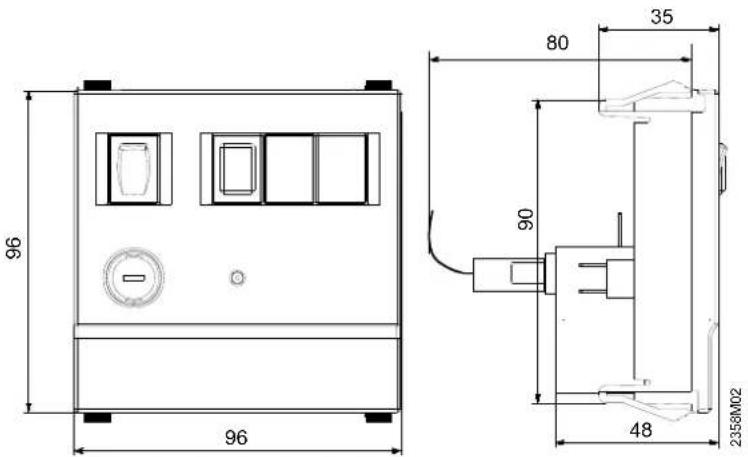

Encombrements

4 Mise en service

Conditions requires

La mise en service doit être précédée des opérations suivantes:

• La condition préalable est un montage et une installation électrique corrects et, dans le cas de solutions sans fil, la réalisation correcte de la liaison radio entre tous les accessoires nécessaires.
• Effectuer tous les réglages spécifique de l'installation, en tenant compte en particulier des indications de la page de commande "Configuration". Le niveau d'accès correspondant doit être sélectionné comme suit :

Sur l'appareil d'ambiance, passer dans le mode programmation en appuyant sur la touche OK.

Appuyer pendant 3 secondes minimum sur la touche Info et selectionner le niveau d'accès "Mise en service" à l'aide du bouton rotatif. Appuyer ensuite sur le bouton OK.

• Effectuer un test de fonctionnement comme indiqué ci-après.
• Remetre à zéro la température extérieure moyenne.

(Page opérateur „Diagnostic consommateurs“, ligne de programmation "temp. ext. attenuée, 8703)

Test de

fonctionnement

Pour faciliter la mise en service et la recherche des défauts, le régulateur dispose d'un test d'entrée-sortie qui permet de contrôler les entrées et les sorties du régulateur.

Passer pour cela dans la page de commande "Test des entrées/sorties" et parcourir toutes les lignes de réglage.

État de

fonctionnement

L'etat de fonctionnement actuel peut etre vérifie dans la page "Etat.

Diagnostic

Pour un diagnostic détaillé de l'installation, vérifier les pages de commande "Diagnostic générateur" et "Diagnostic consommateurs.

4.1 Appareils de base

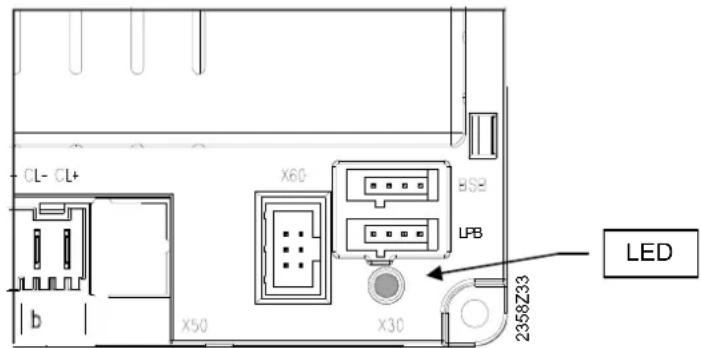

Contrôle des diodes

Diode eteinte Absence d'alimentation

Diode allumée Prêt à fonctionner

Diode clignote D俟aut local

5 Utilisation

5.1 QAA75../QAA78../AVS37..

5.1.1 Exploitation

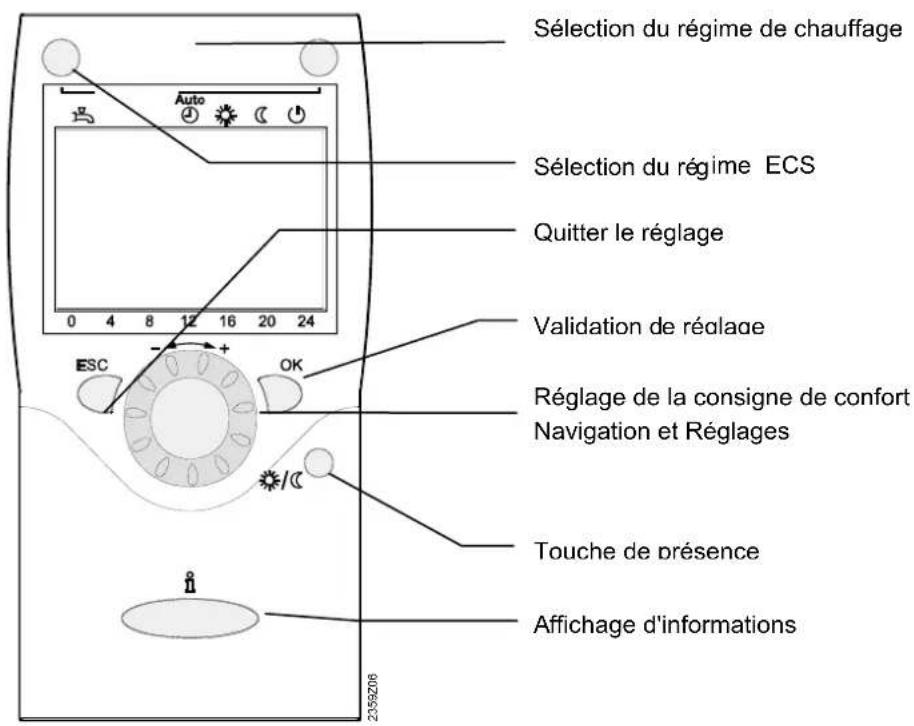

Eléments de

commande

Appareil d'ambiance

Interface utilisateur

35/180

Possibilities d'affichage

Chauffage à la consigne comport

Chauffage à la consigne réduite

Chauffer à la consigne hors-gel

Processus en cours - attendre svp.

Changer les piles

Brûleur en service (chaudière fioul/gaz uniquement)

INFO PROG ECO

Niveau Info activé

ECO

Programmation activée

Chauffage déconnecté provisoirement

Fonction ECO active

Fonction vacances activée

Référence au circuit de chauffage

Maintenance / régime spécial

Messages d'erreur

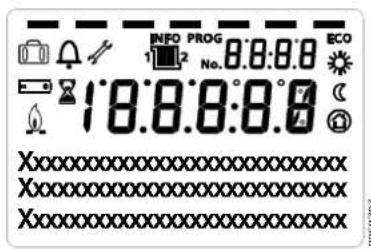

Affichage

Exemple avec l'ensemble des segments d'affichage.

Sélection du régime de chauffage

La touche permet de passer d'un régime à l'autre. La sélection est matérialisée par une barre qui apparait sous le symbole correspondant.

Régime automatique

Le régime automatique regle la températe ambiente selon le programme horaire.

Propriétés du régime automatique :

• Chauffage selon programme horaire

Consignes de température selon programme de chauffage "Consigne comport" ou "Consigne réduite"

• Les fonctions de protection sont actives
• Automatism de commutation ete/hiver et automatisme de limites de chauffe journalieres actives (fonctions ECO)

Régime permanent

Le régime permanentment maintient une température ambiente constante au niveau de fonctionnement choisi.

Chauffage à la consigne comport

Chauffage à la consigne réduite

Propriétés du régime permanent:

• Régime de chauffage sans programme horsaire
• Les fonctions de protection sont actives
• Commutation eté/hiver (fonctions ECO) et limites de chauffe journaières inactives en cas de fonctionnement permanent avec la consigne de comfort

Sélection du mode Refroidissement	La touche Froid permet de sélectionner le mode de fonctionnement "Refroidissement". La sélection est matérialisée par l' apparition d'une barre sous le symbole correspondant.
Sélection du régime ECS	Le mode "Refroidissement" règla la température ambiente en fonction du programme horsaire. Propriétés du mode refroidissement: - Mode froid manuel - Mode froid selon programme horsaire - Consigne de température selon "Consigne comport refroidissement" - Fonctions de protection actives - Commutation auto été/hiver active - Compensation été
Réglage de la consigne d'ambiance	La touche permit d'activer ou de déconnecter le régime ECS. La sélection est matérialisée par une barre qui apparaît sous le symbole correspondant. Régime ECS • Marche L'eau chaude sanitaire est produit en fonction du programme horsaire sélectionné. • Arrêt Pas de production d'ECS, la fonction de protection hors-gel est activée. Charge accélérée de l'eau chaude sanitaire La charge accélérée est lancée par une pression prolongée (au moins 3 secondes) sur la touche ECS de l'appareil de service ou de l'appareil d'ambiance. Elle peut également être activée si • le régime de fonctionnement est ARRET • une commutation de régime agit via H1 ou de façon centralisée (bus local • tous les circuits de chauffage sont en régime vacances

Après chaque correction, attendre 2 heures au moins., pour permettre l'ajustement de la température ambiente.

Touchede presence

Si vous n'occupez pas les locaux pendant une courte durée, vous pouvez abaiser la température avec la touche de présence et economiser ainsi de l'énergie.

A voyage retard, il suffit d'appuyer une nouvelle fois sur la touche de présence pour relancer le chauffage.

Chauffage à la consigne comport

Chauffage à la consigne réduite

• La touche de présence n'agit que dans le régime automatique
• La sélection actuelle reste active jusqu'à la commutation suivante en fonction du programme de chauffe

Affichage d'informations

La touche Info permet d'appeler diverses informations.

Affichages possibles

Selon le type d'appareil, la configuration et l'état de fonctionnement, certaines lignes d'information peuvent ne pas etre disponibles.

Affichages:

Messages d'erreur possibles dans la liste des codes d'erreur, voir p. 129

Messages de maintenance possibles de la liste des code de maintenance, voir page 130

Messages de fonctionnement spécial p. 130

Autres affichages:

• Température ambiente
  Temp. ambiente minimale
  Temp. ambiente maximum
• Température de chaudière
• Température extérieure
  Temp. extérieure minimum
  Temp. extérieure maximum Date & Heure
• Température ECS 1
• Etat circuit de chauffage 1
• Etat circuit de chauffage 2

• Etat circuit de chauffage P

• Etat ECS

• Etat chaudière
• Etat solaire
• Etat chaudière à combustible solide
• Etat gallon de stockage
• Etat piscine
  Tél. Service après-venture

Exceptions

Exceptionnellement, un des symboles suivants apparait dans l'affichage de base:

Messages d'erreur

Ce symbole apparait lorsqu'il y a un défaut dans l'installation. Appuyez sur la touche Info et liquez les autres indications.

Maintenance ou Regime spe

Ce symbole apparait dans le cas d'un message de maintenance ou d'un régime spécial. Appuyez sur la touche Info et lisez les autres indications.

i Se reporter au paragraphe Lists d'affichages page , pour la liste des affichages possibles.

Fonction de réinitialisation

La fonction de réinitialisation des compteurs et des paramétres modifiables est disponible sur la première ligne de l'afficheur, dans la mesure où le niveau actif (Utilisateur final / Mise en service / Chauffagiste) l'autorise.

Une fois cette fonction activée avec la touche <OK> , le texte "oui" clignote à l'écran.

Confirmer une nouvelle fois avec la touche pour réinitialiser le paramètre ou compteur correspondant.

Régime manuel

Si le régime manuel est actif, les sorties relat ne sont plus commandées selon l'état de régulation, mais sont régles, selon leur fonction, sur un état prédéfini du mode manuel.

Le relais de brûleur enclenché en mode manuel peut être déconnecté par le thermostat électronique (TR).

Réglage de consigne en régime manuel

Lorsque le régime manuel a eté activé, il faut passer dans l'affichage de base. C'est là que s'affiche le symbole de maintenance/régime spécial.

En appuyant sur la touche Info, on passes dans l'affichage d'information "Régime manuel" dans lequel la valeur de consigne peut être réglée.

Fonction de ramonage

La fonction ramonage est lancée par une brève pression (3 secondes maximum. Elle génére l'etat de fonctionnement nécessaire pour la mesure des émissions (fumées).

Test thermostat sécurité

Le Test STB (thermostat limiteur de sécurité) est déclenché par une pression prolongée (plus de 3 secondes) sur la touche Ramonage. La touche doit rester enforcée pendant toute la durée du test. Si l'on relâche la touche, le test est interrompu. Le test STB est visualisé sur l'affichage.

Ce test ne peut être effectué que par un spécialiste, étant donné que la chaudière est chauffée au-delà de la limite maximale de température.

Principe de réglage

5.1.2 Programming

Les réglages qui ne peuvent pas été effectuels directement avec les éléments de commande sont réalisés par programmation. A cet effet, les différents réglages sont groupés de façon appropriée dans différentes pages et lignes de commande. Ceci est illustré par l'exemple suivant du réglage de l'heure et de la date.

Exemple „Réglage de l'heure“

• En appuyant sur la touche ESC, vous revenez à l' étape précédente; dans ce cas, les valeurs régles ne sont pas adoptées.
• Sieldom réglage n'est effectué pendant 8 minutes, le régulateur returne automatiquement à l'affichage de base.
• Selon la configuration, l'appareil et le niveau d'accès autorisé des lignes programmation peuvent être occultées.

Exploitation	Exemple	d'affichage	Description
1	ESC	Temp. ambiente	Vous vous trouvez dans l'affichage de base. Si l'affichage de base n'est pas réglié, vous revenez en arrêté à l'aide de la touche ESC. Appuyez sur la touche OK.
2	OK	Heure et date Interface utilisateur	Différentes pages de commande apparaissent dans la zone inférieure de l'affichage. Tournez le bouton jusqu'à ce que la page Heure et date soit sélectionnée. Appuyez sur la touche OK pour confirmation.
3	OK	Heures / Minutes	Dans la zone inférieure de l'affichage apparaît la première ligne de commande de la page "Heure et date. Tournez le bouton jusqu'à la ligne de commande Heures / minutes. Appuyez sur la touche OK pour confirmation
4	OK	Heures / Minutes	Les heures clignotent sur l'affichage. Tournez le bouton jusqu'à ce que la valeur des heures soit réglée correctement. Appuyez sur la touche OK pour confirmation

7

Vousoutrouvazanouveau dans I'affichage de base.

Exampie de structure de menu

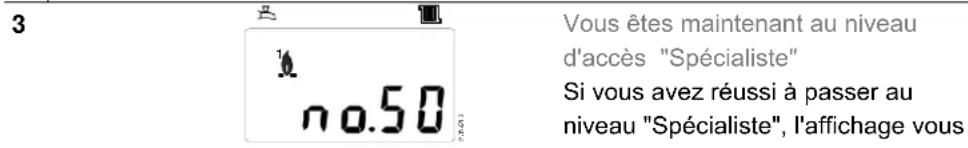

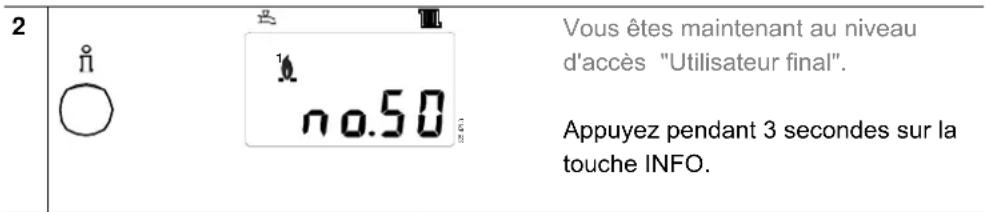

5.1.3 Niveau d'accès

Il existe des niveaux d'accès qui autorisent seulement certains groupes d'utilisateurs à procéder à des réglages. Pour atteindre le niveau d'accès déséré, procédez comme suit :

Exploitation	Exemple	d'affichage	Description
1	ESCOK	Température ambiente0 4.8.12 16:22:24	Vous vous trouvez dans l'affichage de base.Si l'affichage de base n'est pas régle, vous revenez en arrivère à l'aide de la touche ESC.Appuyez sur la touche OK.
2	AOK	Heure et dateInterface utilisé0 4.8.12 16:22:24	Vous vous trouvez dans le niveau d'accès Utilisateur final.Appuyez pendant 3 secondes sur la touche INFO.
3	OK	Utilisateur finalMise en service0 4.8.12 16:22:24	Vous avez à prisent un besoin de niveaux d'accès.Tournez le bouton jusqu'au niveau d'accès désiré.Appuyez sur la touche OK.
OK	OK	Heure et dateInterface utilisé0 4.8.12 16:22:24	Vous vous trouvez à prisent dans le niveau d'accès sélectionné.

Pour parvenir au niveau OEM, il faut enter le code correspondant.

Niveau d'accès "Utilisateur final"

5.1.4 Vue d'ensemble des réglages

Ce tableau indique l'ensemble des réglages disponibles jusqu'àu niveau chauffagiste. Selon la version des apparciels, certaines lignes de réglage peuvent être toute fois occultées.

Legende

E = Utilisateur final I = Mise en service F = Spécialiste

Ligne = ligne de commande

1) QAA75../78.. unquivalent
4) RVS43.. uniqueness
6) RVS63.. unquivalent

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
Heure et date
1	E	Heures / minutes	-	00:00	23:59	hh:mm
2	E	Jour / mois	-	01.01	31.12	tt.MM
3	E	Année	-	2004	2099	jjjj
5	F	Début heures d'été	25.03	01.01	31.12	tt.MM
6	F	Fin heures d'été	25.10	01.01	31.12	tt.MM
Interface utilisateur
20	E	LangueAllemand | ...	allemand			-
22	F	InfoTemporaire | Permanent	Temporaire			-
26	F	Verrouillage des commandesArrêt | Marche	Arrêt			-
27	F	Verrouillage de la programmationArrêt | Marche	Arrêt			-
28	I	Réglage directEnregistrement automatique | Enregistrement avecconfirmation	Enregistrement avecconfirmation
401)	I	Utilisation commeAppareil d'ambiance 1 | Appareil d'ambiance 2 |Appareil d'ambiance P | Interface utiliser 1 | InterfaceUTILISateur 2 | Interface utiliser P | Appareil de service	Appareil d'ambiance 1			-
421)	I	Affectation apparéil d'ambiance 1Circuit de chauffage 1 | Circuit de chauffage 1 et 2 |Circuit de chauffage 1 et P | Tous les CC	Circuit de chauffage 1			-

43/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
44 I Commande CC2 commun avec CC1 | indépendant			Commun avec CC1 -
46 I Commande CCP commun avec CC1 | indépendant			Commun avec CC1 -
481) I Action touche de présenceAucune | CC 1 | CC 2 | commun			CC 1 -
541) F Correction sonde d'ambiance			0.0	-3	3	°C
70 F Version logiciel			-	0	99.9	-
Radio
120 | Liaisonnon ; oui			non
121 | Mode testArrêt | Marche			Arrêt
130 | Apparil d'ambiance 1absent | prét à fonctionner | pas de réception | changerpiles			-		-
131 | Apparil d'ambiance 2absent | prét à fonctionner | pas de réception | changerpiles			-			-
132 | Apparil ambiance Pabsent | prét à fonctionner | pas de réception | changerpiles
133 | Sonde extérieureabsent | prét à fonctionner | pas de réception | changerpiles			-			-
134 | Répéteurabsent | prét à fonctionner | pas de réception | changerpiles			-			-
135 | Interface utilisateur 1absent | prét à fonctionner | pas de réception | changerpiles
136 | Interface utilisateur 2absent | prét à fonctionner | pas de réception | changerpiles
137 | Interface utilisateur Pabsent | prét à fonctionner | pas de réception | changerpiles			-			-
138 | Appareil de serviceabsent | prét à fonctionner | pas de réception | changerpiles			-			-
140 | Effacer tous les apparêlsnon ; oui			non			-
Prog horsaire circuit chauff 1
500 E	PrésélectionLun-Dim | Lun-Vend | Sam - Dim | Lun | Mard | Merc !Jeud | Ven | Sam |Dim		Lun-dim		-
501 E	1e phase Marche		6:00	00:00	24:00	hh:mm
502 E	1e phase Arrêt		22:00	00:00	24:00	hh:mm
503 E	2e phase Marche		24:00	00:00	24:00	hh:mm
504 E	2e phase Arrêt		24:00	00:00	24:00	hh:mm
505 E	3e phase Marche		24:00	00:00	24:00	hh:mm
506 E	3e phase Arrêt		24:00	00:00	24:00	hh:mm
516 E	Valeurs par défautnon ; oui		non			-
Prog horsaire circuit chauff 2
520 E	Présélection		Lun-dim	-
	Lun-Dim | Lun-Vend | Sam - Dim | Lun | Mard | Merc | Jeud | Ven | Sam | Dim
521 E	1e phase Marche 6:00 00:00 24:00 hh:mm
522 E	1e phase Arrêt 22:00 00:00 24:00 hh:mm
523 E	2e phase Marche 24:00 00:00 24:00 hh:mm
524 E	2e phase Arrêt 24:00 00:00 24:00 hh:mm
525 E	3e phase Marche 24:00 00:00 24:00 hh:mm
526 E	3e phase Arrêt 24:00 00:00 24:00 hh:mm
536 E	Valeurs par défaut non | oui	non				-
Programme horsaire 3 / CCP
540 E	Présélection		Lun-dim	-
	Lun-Dim | Lun-Vend | Sam - Dim | Lun | Mard | Merc | Jeud | Ven | Sam | Dim
541 E	1e phase Marche 6:00 00:00 24:00 hh:mm
542 E	1e phase Arrêt 22:00 00:00 24:00 hh:mm
543 E	2e phase Marche 24:00 00:00 24:00 hh:mm
544 E	2e phase Arrêt 24:00 00:00 24:00 hh:mm
545 E	3e phase Marche 24:00 00:00 24:00 hh:mm
546 E	3e phase Arrêt 24:00 00:00 24:00 hh:mm
556 E	Valeurs par défaut non | oui	non				-
Programme horsaire 4 / ECS
560 E	Présélection		Lun-dim	-
	Lun-Dim | Lun-Vend | Sam - Dim | Lun | Mard | Merc | Jeud | Ven | Sam | Dim
561 E	1e phase Marche 6:00 00:00 24:00 hh:mm
562 E	1e phase Arrêt 22:00 00:00 24:00 hh:mm
563 E	2e phase Marche 24:00 00:00 24:00 hh:mm
564 E	2e phase Arrêt 24:00 00:00 24:00 hh:mm
565 E	3e phase Marche 24:00 00:00 24:00 hh:mm
566 E	3e phase Arrêt 24:00 00:00 24:00 hh:mm
576 E	Valeurs par défaut non | oui	non				-
Programme horsaire 5
600 E	Présélection		Lun-dim			-
	Lun-Dim | Lun-Vend | Sam - Dim | Lun | Mard | Merc | Jeud | Ven | Sam | Dim
601 E	1e phase Marche 6:00 00:00 24:00 hh:mm
602 E	1e phase Arrêt 22:00 00:00 24:00 hh:mm
603 E	2e phase Marche 24:00 00:00 24:00 hh:mm
604 E	2e phase Arrêt 24:00 00:00 24:00 hh:mm
605 E	3e phase Marche 24:00 00:00 24:00 hh:mm
606 E	3e phase Arrêt 24:00 00:00 24:00 hh:mm
616 E	Valeurs par défaut non | oui	non				-
Vacances circuit de chauffage 1
641 E	Présélection Période 1 | Période 2 | Période 3 | Période 4 | Période 5 | Période 6 | Période 7 | Période 8		période 1		-
642 E	Début	--.-	01.01		31.12	tt.MM

45/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
643	E	Fin	--..		01.01	01
648 E	Niveau de fonctionnementProtection hors-gel; Réduit		Mise hors-gel -
Vacances circuit de chauffage 2
651	E	PrésélectionPériode 1; Période 2; Période 3; Période 4; Période 5;Période 6; Période 7; Période 8	période 1 -
652	E	Début	--..	01.01	31.12	tt.MM
653	E	Fin	--..		01.01	01
658 E	Niveau de fonctionnementProtection hors-gel; Réduit		Mise hors-gel -
Vacances circuit CC P
661	E	PrésélectionPériode 1; Période 2; Période 3; Période 4; Période 5;Période 6; Période 7; Période 8	période 1 -
662	E	Début	--..	01.01	31.12	tt.MM
663	E	Fin	--..		01.01	01
668 E	Niveau de fonctionnementProtection hors-gel; Réduit		Mise hors-gel -
Circuit de chauffage

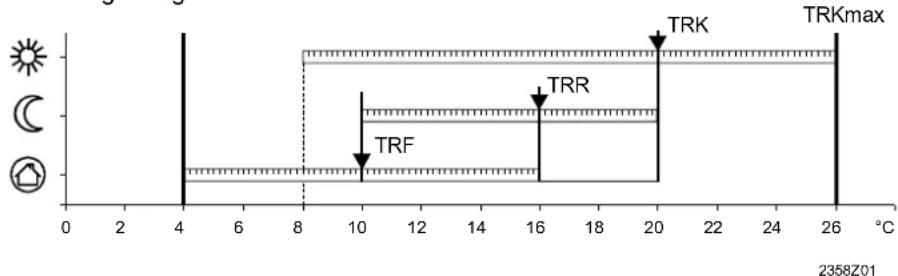

710	E	Consigne comport	20.0	BZ 712	BZ 716	°C
712	E	Consigne réduite	16	BZ 714	BZ 710	°C
714	E	Consigne hors-gel	10.0	4	BZ 712	°C
716	F	Consigne comport maximum	35.0	BZ 710	35	°C

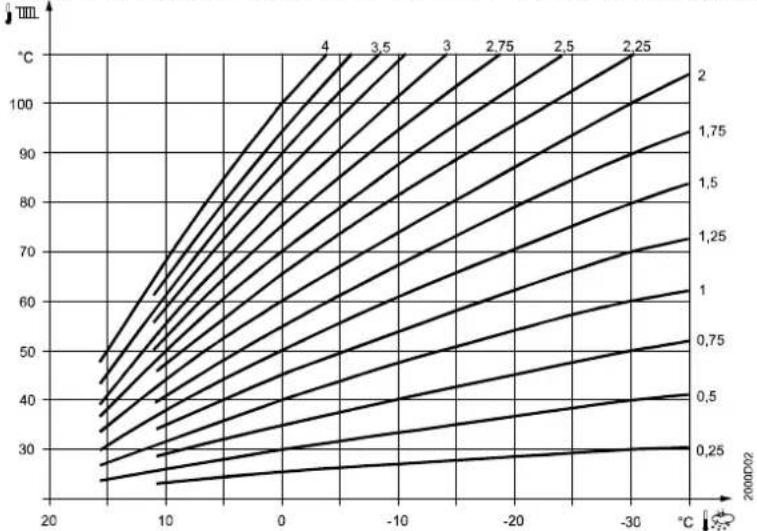

720	E	Pente de la courbe	1.50	0.10	4.00	-
721	F	Translation de la courbe	0.0	-4.5	4.5	°C
726 F	Adaptation de la courbeArrêt | Marche		Arrêt		-

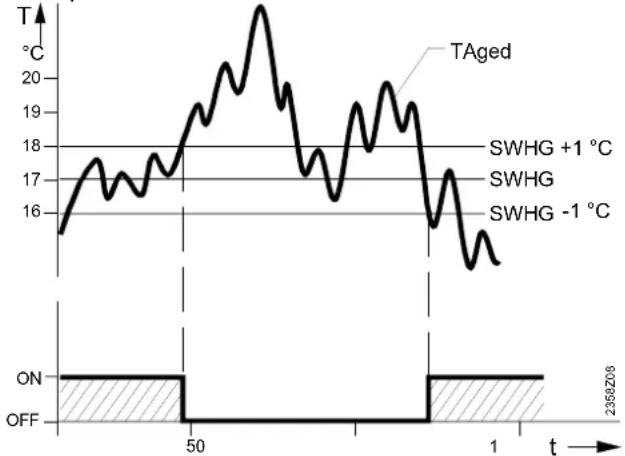

730	E	Commutation étée/hiver	18	-- - / 8	30	°C
732	F	Limite de chauffe journalière	-3	-- - / -10	10	°C

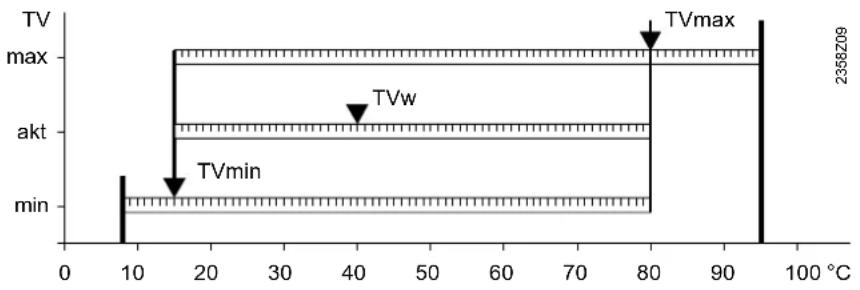

740	I	Consigne de départ minimale	8	8	BZ 741	°C
741	I	Consigne de départ maximale	80	BZ 740	95	°C
750	F	Influence de l'ambiance	20	-- - / 1	100	%

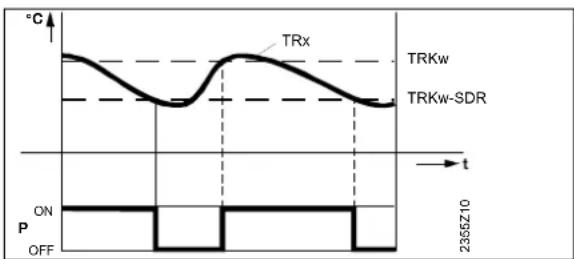

760	F	Limitation de la température ambiente	1	-- - / 0.5	4	°C

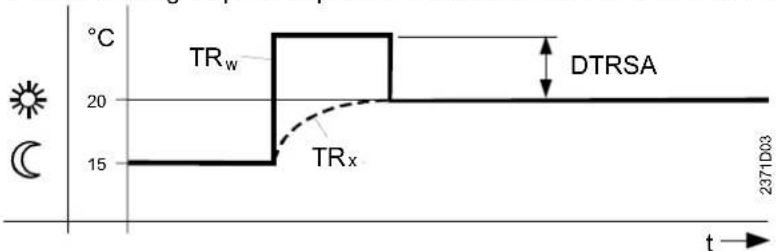

770	F	Réchauffage accéléré	5	-- - / 0	20	°C
780	F	Abaisement accéléréArrêt | jusqu'à consigne réduite | jusqu'à la consignehors-gel	jusqu'à consigne réduite		-

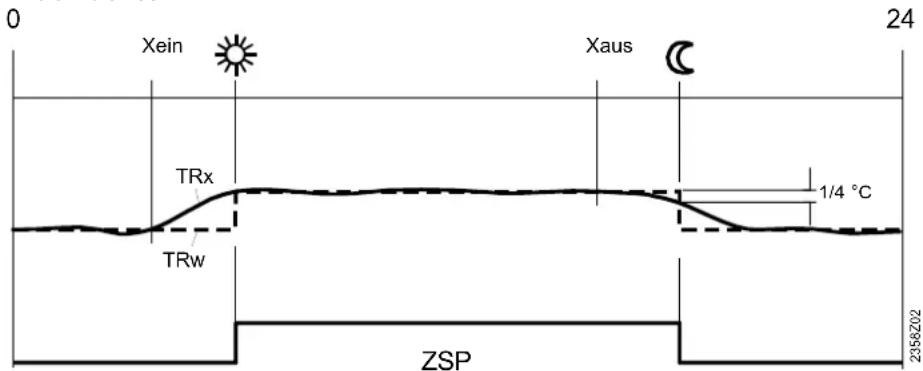

790	F	Optimisation max. à l'enclenchement	0	0	360	min.
791	F	Optimis. max. à la coupure	0	0	360	min.

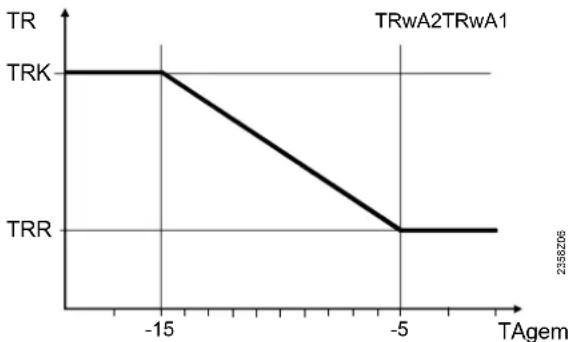

800	F	Début relèvement consigne réduite	-- -	-- - / -30	10	°C
801	F	Fin relèvement consigne réduite	-15	-30	BZ 800	°C
820 F	Protection surchauf circuit pompeArrêt | Marche		Marche		-
830 F	Surélivation temp. chaudière pour circuit vanne		5	0	50	°C
832 F	Type de servomoteurTout ou rien | 3 points		3 points		-
833	F	Différentiel TOR	2	0	20	°C
834	F	Temps de course servomoteur	120	30	873	s

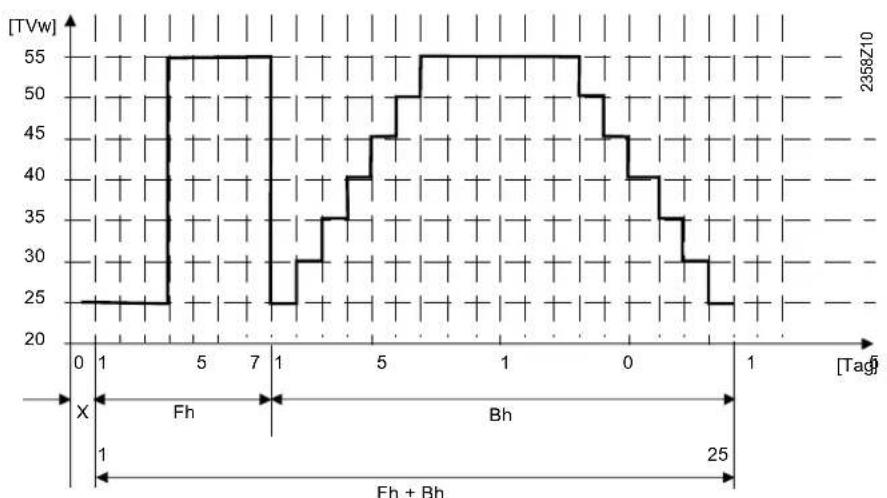

850 I	Fonction 'Séchage contrôle'aucun | Chauflage fonctionnel | Chauflage prét à l'occup. | Ch fonctionnel/prét | Chauflage prél / fonctionnel | Manuel	Arrêt				-
851 I	Consigne "Séchage contrôle manuel"	25	0	95	°C
861 F	Evacuation excédent chaleur Arrêt | Régime chauffage | toujours	toujours
870 F	Avec ballon de stockage non |oui	oui				-
872 F	Avec pré régulateur /pompe prim. non |oui	oui
8826)	F Vitesse rot. min. pompe	100	0	100	%
8836)	F Vitesse rot. max. pompe	100	0	100	%
900 F	Changement de régime sans| Mode protection | Réduit | Confort | Automatique	Mode protection

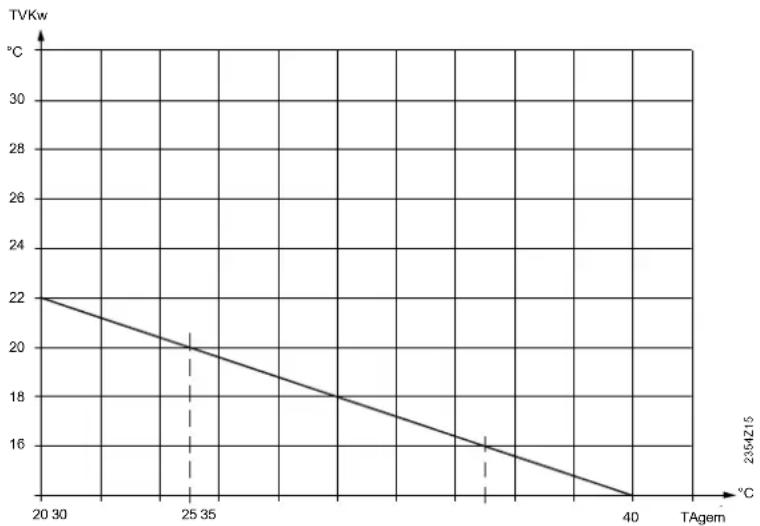

Circuit de refroidissement 1
9014)	E Régime de fonctionnement Arrêt | Automatique	Automatique				-
9024)	E Consigne comfort	24.0	15	40	°C
9074)	E Libération 24h/24 | Prog. heures CC | Prog. heures 5	24h/24				-
9084)	I consigne début à temp ext 25°C	20	8	35	°C
9094)	I consigne début à temp ext 35°C	16	8	35	°C
9124)	I temp ext limite pour refroidissement	20	-- / 8	355	°C
9134)	F temps de blocage après chauffage	24	-- / 8	100	h

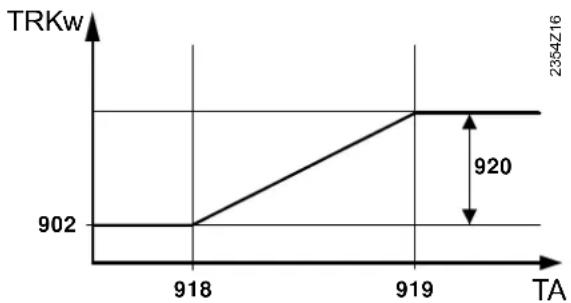

9184)	F temp extr pour début compensation étedé	26	20	35	°C
9194)	F temp extr pour fin compensation étedé	35	20	35	°C
9204)	F compensation étedé max	4	-- / 1	10	°C

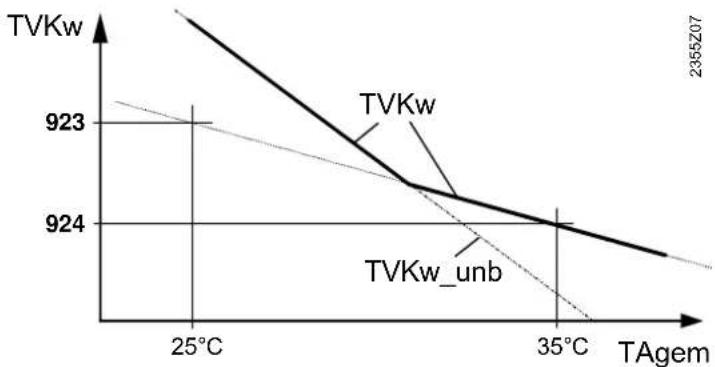

9234)	I temp début min à temp ext 25°C	18	8	35	°C
9244)	I temp début min à temp ext 35°C	18	8	35	°C
9284)	F Influence d'ambiance	80	-- / 1	10	%
9324)	F limitation de la température ambiente	0.5	-- / 0.5	4	°C
9384)	F Sous-refroid vanne mélange	0	0	20	°C
9394)	F Type servomoteur tout ou rien | 3 points	3 points

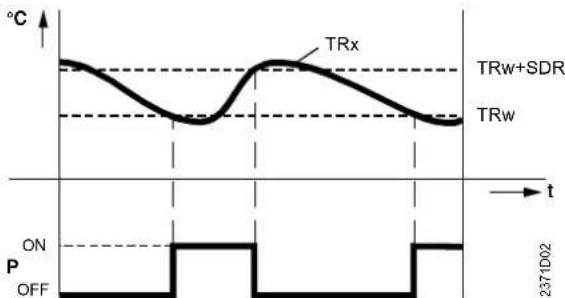

9404)	F Différentiel TOR	2	0	20	°C
9414)	F Temps de course servomoteur	120	30	873	s
9454)	F Vanne mélangeuse en régime de chauffage Régule | ouverte	Régule
9464)	F temps de blocage après détention point de rosée	60	-- / 10	600	min
9474)	F augmentationation consigne début avec hygrostat	3	-- / 1	10	°C
9484)	F Début relève'dép par hum'rel	60	0	100	%
9504)	I Diff temp début point rosée	2	-- / 0	10	°C
9624)	F Avecallon de stockage non |oui	non
9634)	F Avec préparat/pompe prim. non |oui	non
9694)	I Commutation régime Aucune | Arrêt | Automatique	Arrêt
Circuit de chauffage 2

47/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
1010	E	Consigne comport	20.0	BZ 1012	BZ 1016	°C
1012	E	Consigne réduite	16	BZ 1014	BZ 1010	°C
1014	E	Consigne hors-gel	10.0	4	BZ 1012	°C
1016	F	Consigne comport maximum 35.0 BZ 1010 35		°C
1020	E	Pente de la courbe	1.50	0.10	4.00	-
1021	F	Translation de la courbe	0.0	-4.5	4.5	°C
1026	F	Adaptation de la courbeArrêt | Marche	Arrêt			-
1030	E	Commutation étée/hiver	18	-- / 8	30	°C
1032	F	Limite de chauffe journalière	-3	-- / -10	10	°C
1040	I	Consigne de départ minimale	8	8	BZ 1041	°C
1041	I	Consigne de départ maximale	80	BZ 1040	95	°C
1050	F	Influence de l'ambiance	20	-- / 1	100	%
1060	F	Limitation de la température ambiente	1	-- / 0.5	4	°C
1070	F	Réchauffage accéléré	5	-- / 0	20	°C
1080	F	Abaisement accéléréArrêt | jusqu'à la consigne réduite | jusqu'à la consignehors-gel	jusqu'à consigne réduite			-
1090	F	Optimis. max. à l'enclench.	0	0	360	min.
1091	F	Optimis. max. à la coupure	0	0	360	min.
1100	F	Début relèvement consigne réduite	-- --	-- / -30	10	°C
1101	F	Fin relèvement consigne réduite	-15	-30	BZ 1100	°C
1120	F	Protection surchauf circuit pompexArrêt | Marche	Marche			-
1130	F	Surélivation temp. chaudière pour circuit vanne	5	0 50	°C
1132	F	Type de servomoteurTout ou rien | 3 points |	3 points			-
1133	F	Différentiel TOR	2	0	20	°C
1134	F	Temps de course servomoteur	120	30	873	s
1150	F	Fonction 'Séchage contrôle'aucun | Chaffage fonctionnel | Chaffage pré t à l'occup. | Ch fonctionnel/prêt | Chaffage pré t / fonctionnel | Manuel	Arrêt			-
1151	F	Consigne "Séchage contrôle manuel"	25	0	95	°C
1161	F	Evacuation excédent chaleurArrêt | Régime chauffage | tousjours	toujours
1170	F	Avec ballon de stockage non |oui	oui			-
1172	F	Avec préregulateur /pompe prim.non |oui	oui
11826)	F	Vitesse rot. min. pompe	100	0	100	%
11836)	F	Vitesse rot. max. pompe	100	0	100	%
1200	F	Changement de régimeaucun | Mode protection | Résuit | Confort | Automatique	Mode protection
Circuit de chauffage P
1300	E	Régime de fonctionnementMode protection | Automatique | Résuit | Confort	Automatique			-
1310	E	Consigne comport	20.0	BZ 1012	BZ 1016	°C
1312	E	Consigne réduite	16	BZ 1014	BZ 1010	°C
1314	E	Consigne hors-gel	10.0	4	BZ 1012	°C
1316	F	Consigne comport maximum 35.0 BZ 1010 35	°C
1320	E	Pente de la courbe 1.50 0.10 4.00 -
1321	F	Translation de la courbe	0.0	-4.5	4.5	°C
1326	F	Adaptation de la courbeArrêt | Marche	Arrêt		-
1330	E	Commutation étée/hiver	18	--- / 8	30	°C
1332	F	Limite de chauffe journalière	-3	--- / -10	10	°C
1340	F	Consigne de départ minimale	8	8	BZ 1041	°C
1341	F	Consigne de départ maximale	80	BZ 1040	95	°C
1350	F	Influence d'ambiance	20	--- / 1	100	%
1360	F	Limitation de la température ambiente	1	--- / 0.5	4	°C
1370	F	Réchauffage accéléré	5	--- / 0	20	°C
1380	F	Abaissement accéléréArrêt | jusqu'à la consigne réduite | jusqu'à la consignehors-gel	jusqu'à consigne réduite		-
1390	F	Optimis. max. à l'enclench.	0	0	360	min.
1391	F	Optimis. max. à la coupure	0	0	360	min.
1400	F	Début relèvement consigne réduite	----	--- / -30	10	°C
1401	F	Fin relèvement consigne réduite	-15	-30	BZ 1100	°C
1420	F	Protection surchauf circuit pompereArrêt | Marche	Marche		-
1450	I	Fonction 'Séchage contrôle'aucun | Chauffage fonctionnel | Chauffage prét àl'occup. | Ch fonctionnel/prét | Chauffage prét /fonctionnel | Manuel	Arrêt			-
1451	I	Consigne "Séchage contrôle manuel"	25	0	95	°C
1455	F	Consigne actuelle séchage contrôle	0	0	95	°C
1456	F	Affichage jour séchage contrôle actuel	0	0	32	°C
1457a)	F	Jours de séchages terminés	0	0	32
1461	F	Evacuation excédent chaleurArrêt | Régime chauffage | plusieurs	toujours
1470	F	Avec ballon de stockagenon | oui	oui			-
1172	F	Avec préregulateur /pompe prim.non | oui	oui
1482b)	F	Vitesse rot. min. pompe	100	0	100	%
1483b)	F	Vitesse rot. max. pompe	100	0	100	%
1500	F	Changement de régimeaucun | Mode protection | Réduit | Confort | Automatique	Mode protection
Eau chaude sanitaire

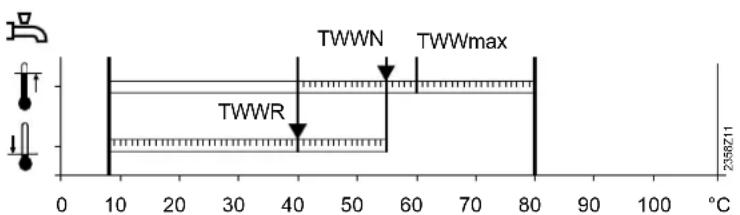

1610	E	Consigne nominale	55	BZ 1612	Ligne 1614 OEM	°C
1612	F	Consigne réduite	40	8	Ligne 1610	°C

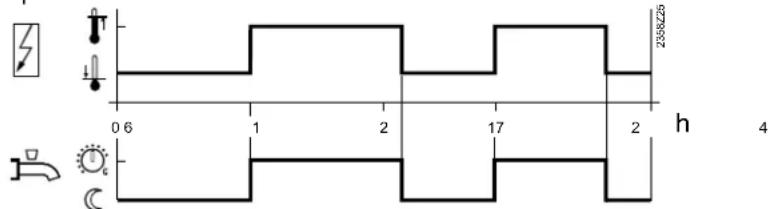

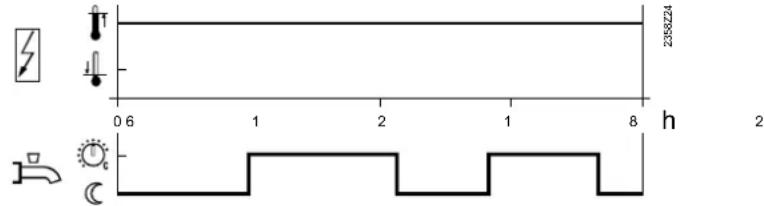

1620	I	Libération24h/24 | Prog. horaires CC | Prog. horsaire 4/ECS	Prog. horaires circ.chauf.		-
1630	I	Priorité charge ECSabsolu | glissante | aucune | glissante/vanne,absolue/pompe	glissante/vanne,absolue/pompe		-
1640	F	Fonction anti-légionellesArrêt | Périodique | Jour de semaine fixe	Jour de semaine fixe		-
1641	F	Fonct. légion. périodique	3	1	7	Jours
1642	F	Fonct. anti-légion. jour semaine fixeLundi | Mardi | Mercredi | Jeudi | Vendredi | Samedi |dimanche	lundi

49/180

Ligne decommande	Niveau	Fonction	Valeur pardéfaut	min.	max.	Unité
1644	F	Heure fonct anti-légionelles	---	--- / 00:00	23:50	hh:mm
1645	F	Consigne anti-légionelles 65 55	95	°C
1646	F	Durée de maintain Fonct. anti-légionelles	30	--- / 10	360	min.
1647	F	Pompe circulation fonc.anti-légionelleArrêt | Marche	Marche			-
1660	F	Libération pompe circulationprog horsé 3 CCP | Libération ECS | Prog. horsé4/ECS | Programme horsé 5	Libération ECS			-
1661	F	Encl. périodique pompe circulationArrêt | Marche	Marche			-
1663	F	Consigne circulation	45	8	80	°C
Pompe Hx
2010	F	H1 évacuat. excédent chal.Arrêt | Marche	Marche
2012	F	H1 avec gallon de stockagenon |oui	oui			-
2014	F	H1 prérégulateur/ppe prim.non |oui	oui			-
20154)	F	H1 demande froid2 tubes | 4 tubes	2 tubes
2035	F	H2 évacuat. excédent chal.Arrêt | Marche	Marche
2037	F	H2 avec gallon de stockagenon |oui	oui			-
2039	F	H2 prérégulateur/ppe prim.non |oui	oui			-
20404)	F	H2 demande froid2 tubes | 4 tubes	2 tubes
20466)	F	H3 évacuat. excédent chal.Arrêt | Marche	Marche
20486)	F	H3 avec gallon de stockagenon |oui	oui
20506)	F	H3 préparat/ppe prim.non |oui	oui
Piscine
2055	F	Consigne chauffage solaire	26	8	80	°C
2056	F	Consigne chauffage générateur	22	8	80	°C
2065	F	Priorité charge solairenon |oui	non
2080	F	avec intégration de circuit solairenon |oui	oui
Prérégulateur/ ppe primaire
2150	I	Prérégulateur/ ppe primaireen amont gallon stock. | en aval gallon stock.	en aval gallon de stock.			-

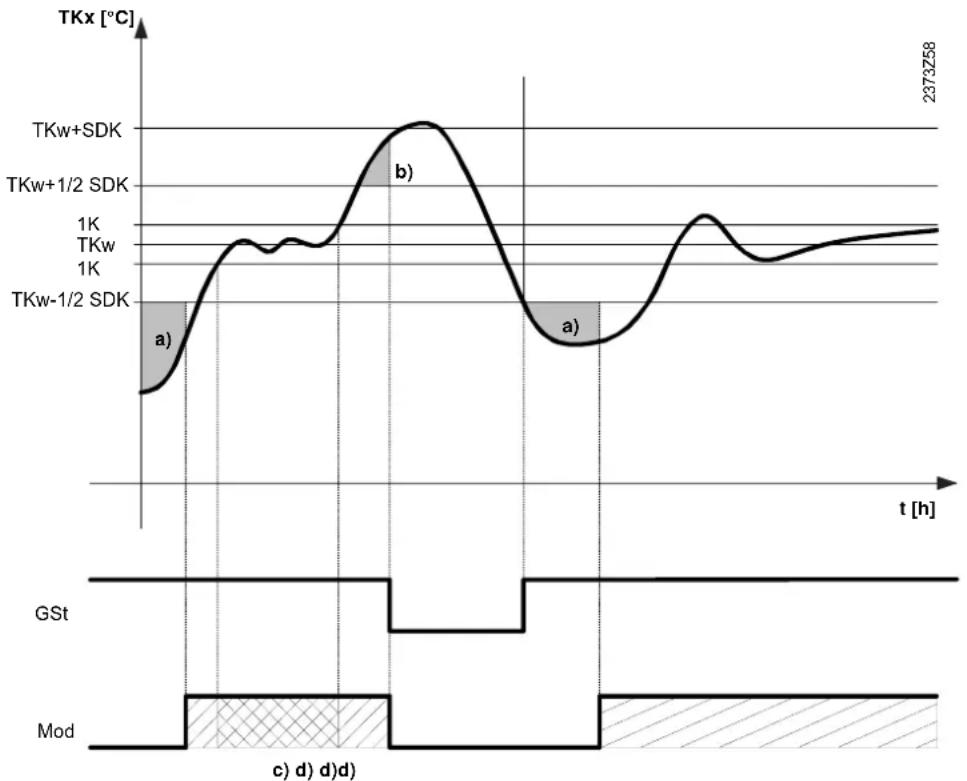

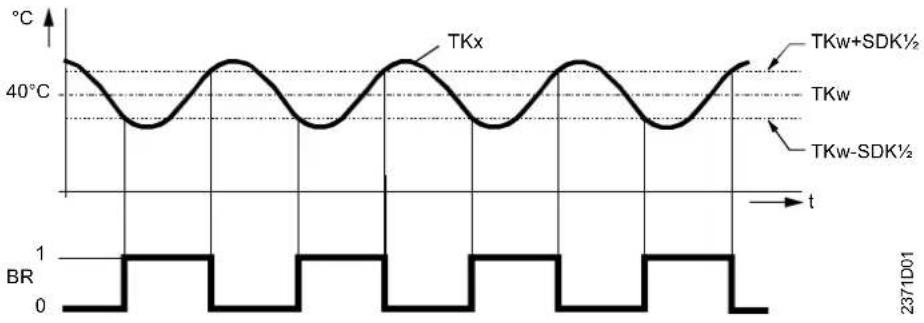

Chaudière

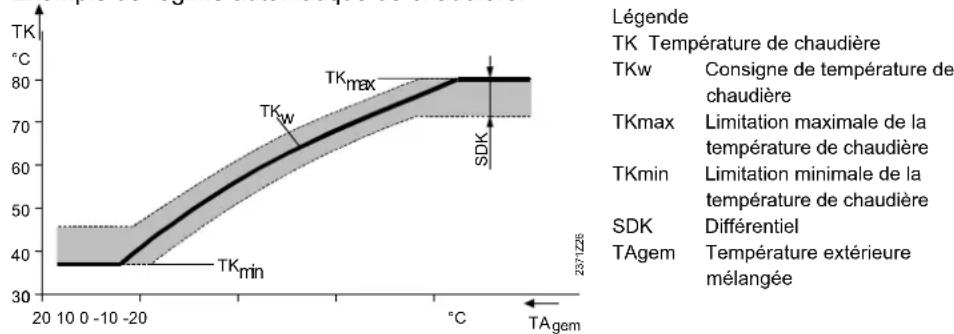

2203	F	Libération sous T'ext	---	--- / -50	50	°C
2205	F	En régime écoArrêt | uniquement ECS | marche	Arrêt
2208	F	Charge complète gallon de stockageArrêt | Marche	Arrêt
2210	F	Consigne minimum	40	Ligne 2211 OEM	Consigne régime manuel	°C
2212	F	Consigne maximum 80 Consigne régime		manuel	Ligne 2213 OEM °C
2270	F	Consigne min. de return 8 8 95 °C
2330	F	Puisance nom.	50	0	1000	kW
2331	F	Puisance de l'allure de base 30	0 1000	kW
23406)	F	Commut auto séq 2x1 cascade	500	---- / 10	990	h

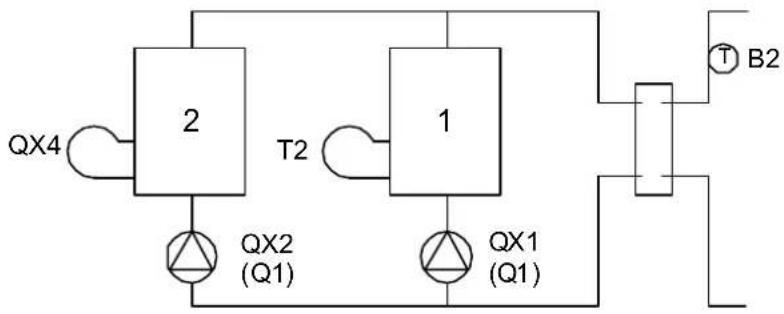

Cascade
3532	F	Temporisation du réenclement	300	0	1800	s
3533	F	Temporisation d'enclvement	5	0	120	min.

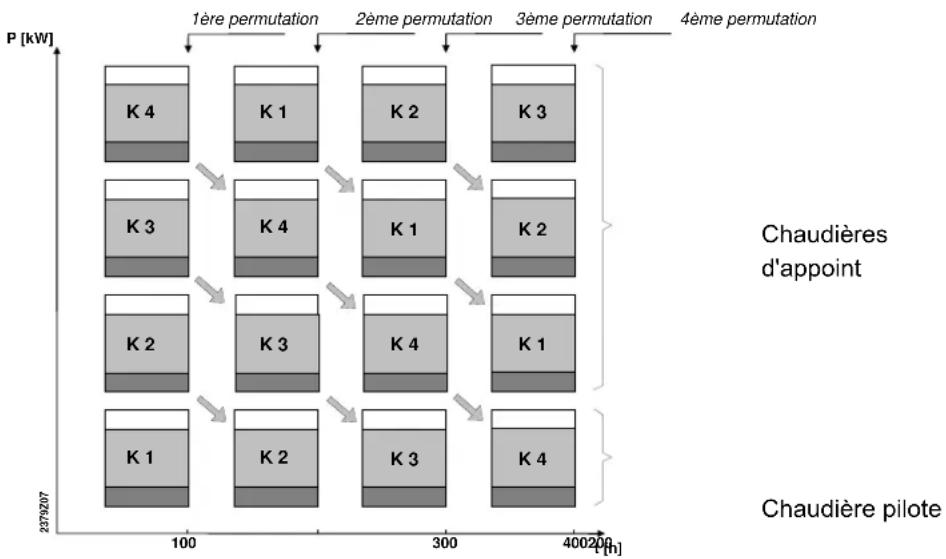

3540	F	Commutation auto séq. gén.	500	---- / 10	990	h
3541	F	Commut auto séq exclus.pas de chargement force !Premier !Dernier !Premier etdernier	sans
3544	F	Générateur piloteappareil 1 !appeil 2 !... !appeil 16	Appareil 1
3560	F	Consigne min. de return 8 8 95 °C

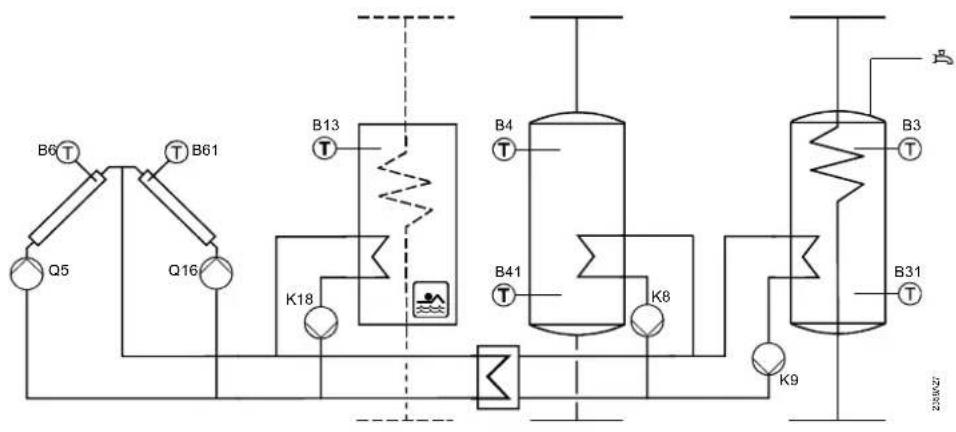

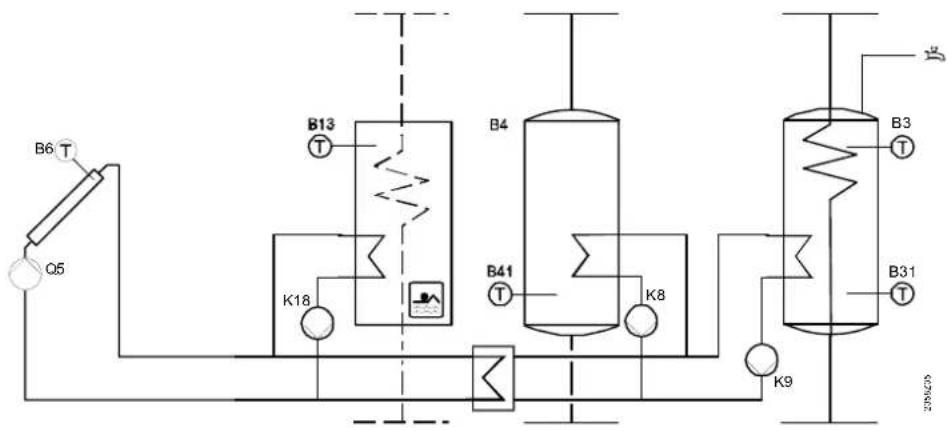

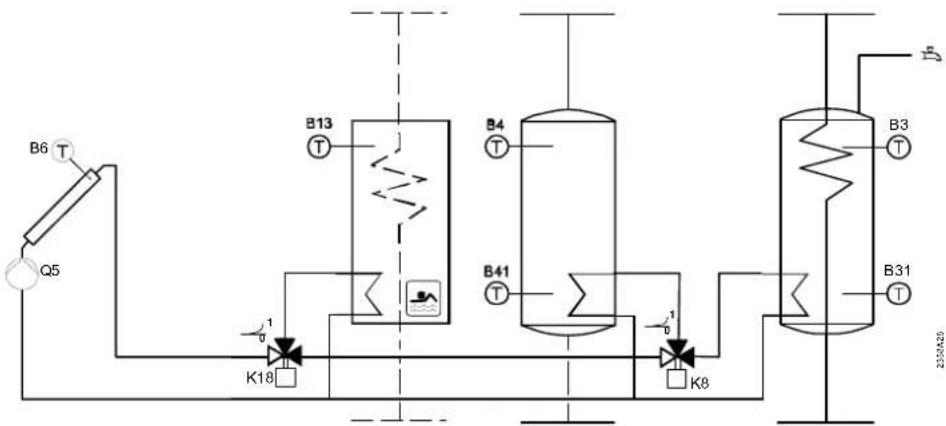

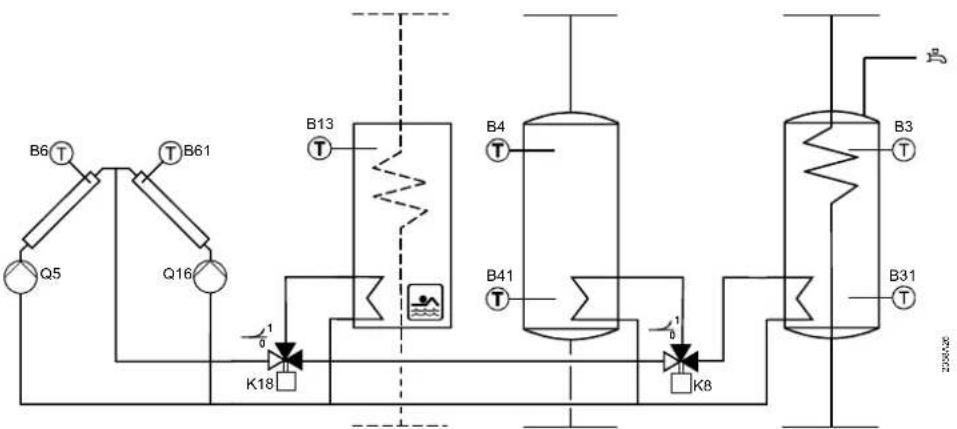

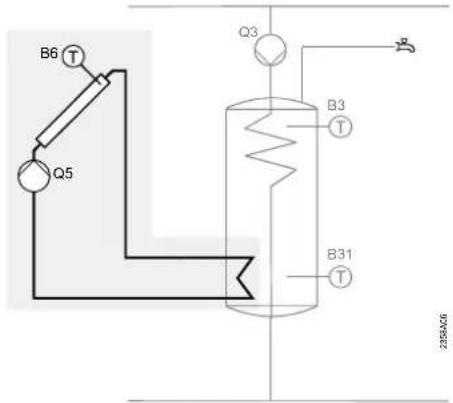

Panneaux solaires

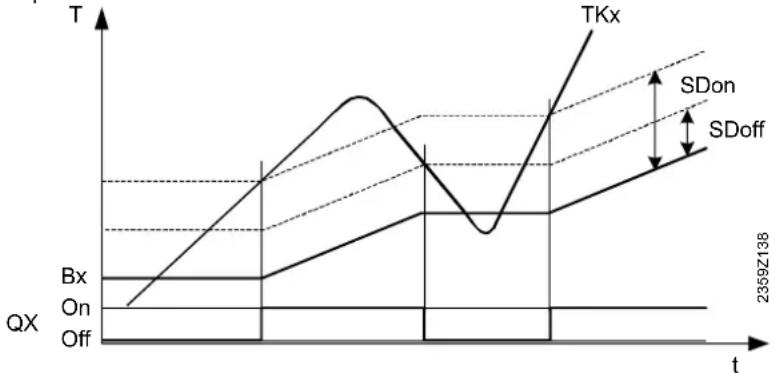

3810	F	Différence de température MARCHE 8	Ligne 381	11 40 °C
3811	F	Différence de température ARRET 4	0 Ligne	3812 °C
3812	F	T° charge mini gallon ECS	----	---- / 8	95	°C
3815	F	T° charge min gallon	----	---- / 8	95	°C
3818	F	Temp charge min piscine	----	---- / 8	95	°C
3822	F	Priorité charge ballonaucune !Ballon d'ECS !ballon de stockage	Ballon d'ECS
3825	F	Temps charge prio relative	----	---- / 2	60	min.
3826	F	Temps attente prio relative 5 1 40 min.
3827	F	Tps attente marche parallele	----	---- / 0	40	min.
3828	F	Tempo pompe secondaire	60 0 600		s
3830	F	Fonct. démarrage collecteur	----	---- / 5	60	min.
3831	F	Durée min marche ppe collect.	20 5 120		s
3834	F	Gradient enc périod ppe collecte	----	---- / 1	20	min./°C
3840	F	Hors-gel collecteur solaire	----	---- / -20	5	°C

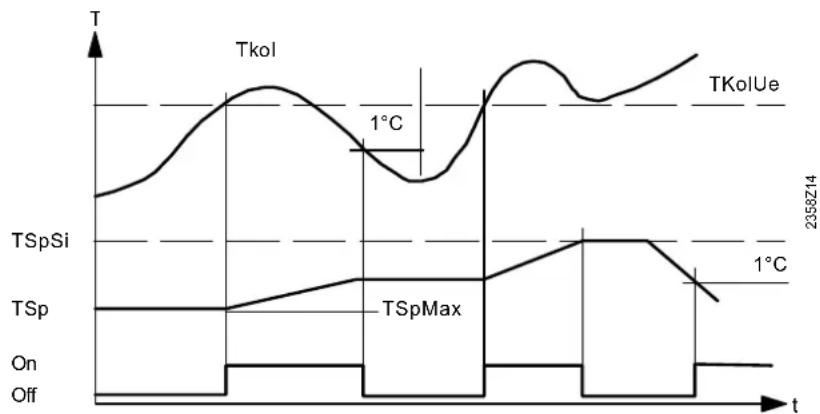

3850	F	Protection du collecteur solaire contre la surchauffe	----	---- / 30	350	°C
3860	F	Evaporation caloporteur	----	---- / 60	350	°C
38706)	F	Vitesse rot. min. pompe	40	0	100	%
38716)	F	Vitesse rot. max. pompe	100	0	100	%
3880	F	Liquide antigelaucune !glycol !Propylène glycol !Ethylène etpropylène glycol	sans
3881	F	Concentration antigel	30	1	100	%
3884	F	Débit de pompé	200	10	1500	l/h
Chaudière à combustible solide
4102	F	Verrouille d'autres producteurs de chaleurArrêt ;Marche	Arrêt
4110	F	Consigne minimale	40 8 120	°C
4130	F	Différence de température MARCHE	8	1	40	°C
4131	F	Différence de température ARRET	4	0	40	°C

51/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
4133	F	Température de comparaisonSonde ballon de stockage ECS 3 | Sonde ballon de stockage ECS B31 | Sonde ballon de stockage ECS B4 | Sonde ballon de stockage ECS B41 | consigne de départ | consigne minimum	Consigne minimum
Ballon de stockage
4720	F	Verrouillage auto chaudièrepas de chargement force; par B4 | par B4 et B42/B41	par B4	-

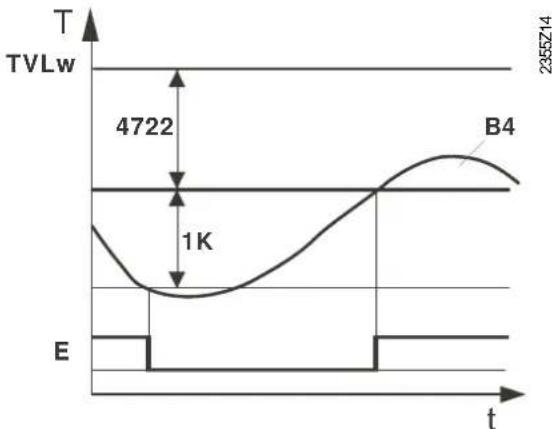

4722	F	Ecart temp. ballon stockage /CC -5 -20 20 °C

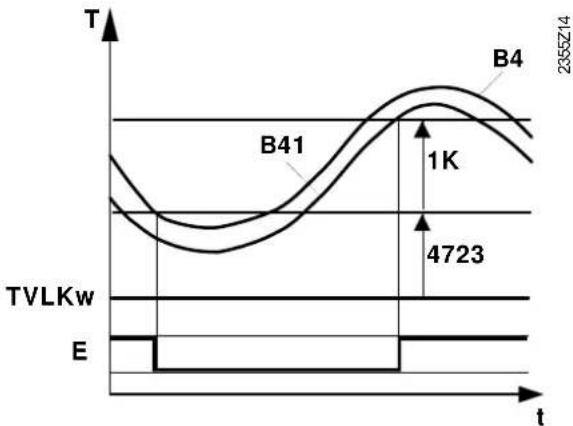

47234)	F	Ecart temp ballon / circuit refroidissement	0	-20	20	°C
4724	F	Température min de balloon en régimechauffage	---	---- / 8	95	°C
47264)	F	temp max balloon pour refroidissement	25	---- / 10	40	°C
47394)	F	Protection stratificationaucun | toujours | avec chaudière à combu solide	Arrêt
4750	F	Temp max pour chargement balloon ECS	80	8	95	°C
4755	F	Temp. refroidissement. adiabatique	60	8	95	°C
4756	F	Refroidissement adiabatique ECS/CCArrêt | Marche	Arrêt
4757	F	Refroidissem. adiabatique collecteurArrêt | étée | always	Arrêt
4783	F	avec intégration de circuit solairenon |oui	non
4790	F	Diff T° EN dériv retour	10	0	40	°C
4791	F	Diff T° HORS dériv retour	5	0	40	°C
4795	F	Temp. compar dériv retourB4 | B41 | B42	B42
4796	F	Sens action dériv retourAbaisement de température | élevation de température	élevation de température
4800	F	Consigne charge partielle	---	---- / 8	95	°C
4810	F	charge complètesArrêt | Régime chauffage | always
4811	F	Température min. de charge complète	8	8	80	°C
4813	F	Sonde de chargepar B4 | avec B42/B41	avec B42/B41
Ballon ECS
5020	F	Surélivation consigne ECS	16	0	30	°C
5021	F	Surélivation transfert	8	0	30	°C
5022	F	Type de charge ECSpar B3 | avec B3 et B31 | par B3, Légion, B3/et B31	avec B3 et B31
5050	F	Temp. charge max.	80	8	Ligne 5051 OEM	°C
5055	F	Temp. refroidissement. adiabatique	80	8	95	°C
5056	F	Refroidissement. adiabatique chaudière/CCArrêt | Marche	Arrêt			-
5057	F	Refroidissement. adiabatique collecteurArrêt | étée | always	Arrêt			-
5060	F	Régime résistance électriqueRemplacement | étée | always	Remplacement		-
5061	F	Libération résistance电量24h/jour | Libération ECS | Prog. horsaire 4 / ECS	Libération ECS		-
5062	F	Régul. résistance élecThermostat externe | Sonde ECS	Sonde ECS		-
5085 F	Evacuation excédent chaleurArrêt†Marche	Marche -
5090 F	Avec gallon de stockagenon |oui	non
5092 F	Avec pré régulateur /pompe prim.non |oui	non
5093 F	avec intégration de circuit solairenon |oui	oui
51016)	F Vitesse rot. min. pompe 40 0 100 %
51026)	F Vitesse rot. max. pompe 100 0 100 %
Chauffe-eau instant. ECS
5406 F	Diff'cons'min avec tmp'ballon	4	0	20	°C
5544 F	Temps de course servomateur	60	7.5	480	s
Configuration
5710 I	Circuit de chauffage 1Arrêt†Marche	Marche -
57114)	Circuit de refroidissement 1aucun | 4 tubes | 2 tubes
57124)	Utilisation vanne mélangeuse 1chauffage | refroidissement | Chauffage etrefroidissement	Chauffage etrefroidissement
5715 I	Circuit chauffage 2Arrêt†Marche	Arrêt		-
5730 I	Sonde ECS B3Sonde | thermostat	Sondes -

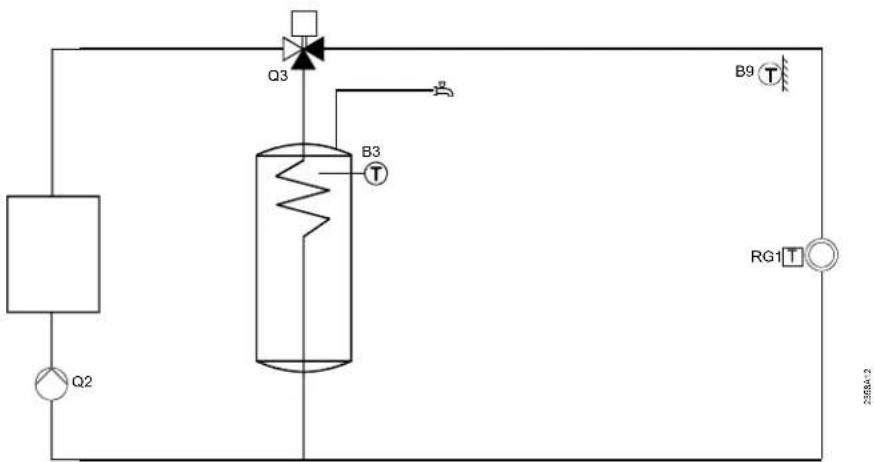

5731 I	Organe de réglage ECS Q3aucune | Pompe de charge | Vanne déivation	pompe de charge		-
5736 I	Déparation ECSArrêt†Marche	Arrêt			-
5770 I	Type de chauffière1 allure | 2 allures6); 3 points modulant6); UX modulant6); Sans sonde de chauffière | Cascade 2x16)	1 allure4)2 allures6)			-
5840 I	Organe réglage solairePompe de charge | Vanne déivation	Pompe de charge
5841 I	Échangeur solaire extercommun | Ballon d'ECS | ballon de stockage6)	commun
5890 I	Sortie relais QX1aucune | Pompe circulation Q4 | Résist. élec. ECS K6 |Pompe collecteur Q5 | Pompe H1 Q15 | Pompechaudière Q1 | Pompe de bipasse Q12 | Sortie d'alarmeK10 | 2e allure pompe Q21 CC1 | 2e allure pompe Q22CC2 | 2e allure pompe Q23 PCC | Pompe Q20 PCC |Pompe H2 Q18 | Pompe primaire Q14 | Vanne d'arrêtchaudière Y4 | Pompe chaudière comb. solide Q10|Prgr. horsaire 5 K13 | vanne retour ball stockage Y15|Ppe solaire échangeur externe K9 | Organe deréglage circuit solaire ball stockage K8 | Organe deréglage circuit solaire piscine K18 | Ppe de collect.sol. 2 Q16 | Pompe H3 Q196); Relais fumées K17;Ventilateur démarriage brûleur K30 | Pompe cascadeQ25 | Pompe transfert chaleur Q11; Pompeméliange ECS Q35 | ECS Pomp circ interm Q33;Demande de chaleur K27 | Demande de froid K284) |Déshumidificateur d'air K294) | vanne directionnellerefroidissement Y214)	Aucune			-

Ligne decommande	Niveau	Fonction	Valeur pardéfaut	min.	max.	Unité
5891 6)	Sortie relais QX2aucune ; Pompe circulation Q4 ; Résist. élec. ECS K6 ;Pompe collecteur Q5 ; Pompe H1 Q15 ; Pompechaudière Q1 ; Pompe de bipasse Q12 ; Sortie d'alarmeK10 ; 2e allure pompe Q21 CC1 ; 2e allure pompe Q22CC2 ; 2e allure pompeQ23 PCC ; Pompe Q20 PCC ;Pompe H2 Q18 ; Pompe primaire Q14 ; Vanne d'arrêtchaudière Y4 ; Pompe chaudière comb. solide Q10 ;Prgr. horsaire 5 K13 ; vanne retour ball stockage Y15; Ppe solaire échangeur externe K9 ; Organe deréglage circuit solaire ball stockage K8 ; Organe deréglage circuit solaire piscine K18 ; Ppe de collect.sol. 2 Q16 ; Pompe H3 Q19 ; Relais fumées K17 ;Ventilateur démarrage brûleur K30 ; Pompe cascadEQ25 ; Pompe transfert chaleur Q11 ; Pompemélange ECS Q35 ; Pompe circ interm ECS Q33 ;Demande de chaleur K27 ; Demande froid K28 ;Déshumidificateur d'air K29 ; vanne directionnellerefroidissement Y21	aucune		-
5892 6)	Sortie relais QX3aucune ; Pompe circulation Q4 ; Résist. élec. ECS K6 ;Pompe collecteur Q5 ; Pompe H1 Q15 ; Pompechaudière Q1 ; Pompe de bipasse Q12 ; Sortie d'alarmeK10 ; 2e allure pompe Q21 CC1 ; 2e allure pompe Q22CC2 ; 2e allure pompeQ23 PCC ; PompeQ20 PCC ;Pompe H2 Q18 ; Pompe primaire Q14 ; Vanne d'arrêtchaudière Y4 ; Pompe chaudérique comb. solide Q10 ;Prgr. horsaire 5 K13 ; vanne retour ball stockage Y15; Ppe solaire échangeur externe K9 ; Organe deréglage circuit solaire ball stockage K8 ; Organe deréglage circuit solaire piscine K18 ; Ppe de collect.sol. 2 Q16 ; Pompe H3 Q19 ; Relais fumées K17 ;Ventillateur démarrage brûleur K30 ; Pompe cascadEQ25 ; Pompe transfert chaleur Q11 ; Pompemélange ECS Q35 ; Pompe circ interm ECS Q33 ;Demande de chaleur K27 ; Demande froid K28 ;Déshumidificateur d'air K29 ; vanne directionnellerefroidissement Y21	aucune
5894 6)	Sortie relais QX4aucune ; Pompe circulation Q4 ; Résist. élec. ECS K6 ;Pompe collecteur Q5 ; Pompe H1 Q15 ; Pompechaudière Q1 ; Pompe de bipasse Q12 ; Sortie d'alarmeK10 ; 2e allure pompe Q21 CC1 ; 2e allure pompe Q22CC2 ; 2e allure pompeQ23 PCC ; PompeO20 PCC ;Pompe H2 Q18 ; Pompe primaire Q14 ; Vanne d'arrêtchaudérique Y4 ; Pompe chaudérique comb. solide Q10 ;Prgr. horsaire 5 K13 ; vanne retour ball stockage Y15; Ppe solaire échangeur externe K9 ; Organe deréglage circuit solaire ball stockage K8 ; Organe deréglage circuit solaire piscine K18 ; Ppe de collect.sol. 2 Q16 ; Pompe H3 Q19 ; Relais fumees K17 ;Ventillateur démarrage brûleur K30 ; Pompe cascadEQ25 ; Pompe transfert chaleur Q11 ; Pompemélange ECS Q35 ; Pompe circ interm ECS Q33 ;Demande de chaleur K27 ; Demande froid K28 ;Déshumidificateur d'air K29 ; vanne directionnellerefroidissement Y21	aucune

Ligne decommande	Niveau	Fonction	Valeur pardéfaut	min.	max.	Unité
5930	I	Entrée sonde BX1Sonde ECS B31 | Sonde panneau solaire B6 | Sonde de retour B7 | Sonde circulation ECS B39 | sonde ballon de stockage B4 | Sonde balloon de stockage B42 | Sonde charge ECS B36 | Sonde balloon de stockage B42 | Sonde chaudière à combustible solide B22 | Sonde charge ECS B36 | Sonde balloon de stockage B42 | Sonde retour ligne B73 | Sonde retour cascade B70 | Sonde piscine B13 | Sonde panneau solaire B61 | Sonde départ solaire B63 | Sonde retour solaire B64	sans			-
5931	I	Entrée sonde BX2Sans | sonde ECS B31 | sonde collecteur B6 | sonderout B7 | sonde circul ECS B39 | sonde stockage ECS B4 | sonde stockage ECS B41 | sonde fumées B8 |sonde départ ligne B10 | sonde chaudière comb.solide B22 | sonde charge ECS B36 | sonde balloon stock B42 |sonde retour ligne B73 | sonde retour cascade B70 |Sonde piscine B13 | Sonde collecteur B61 | Sonde dép.circ. solaire B63 | Sonde retour circ. solaire B644	sans -
5932 6)	I	Entrée sonde BX3Sans | sonde ECS B31 | sonde collecteur B6 | sonderout B7 | sonde circul ECS B39 | sonde ball. stockage ECS B4 | sonde ball stockage B41 | sonde fumées B8 |sonde départ ligne B10 | sonde chaudière comb.solide B22 | sonde charge ECS B36 | sonde ball stockage ECS B42 | sonde retour ligne B73 | sonde retour cascade B70 | sonde piscine B13 | Sonde collecteur B61 | sonde départ. solaire B63 | sonde retour solaire B64	sans
5933 6	I	Entrée sonde BX4sans | sonde ECS B31 | sonde collecteur solaire B6 |sonderout B7 | sonde circulation ECS B39 | sonde balloon stockage B4 | sonde balloon stockage B41 |Sonde temp. fumées B8 | sonde départ de ligne B10 |sonde de chaudière à combustible solide B22 | sonde charge ECS B36 | Sonde balloon stockage B42 | Sonde retour ligne B73 | Sonde retour cascade B70 | Sonde piscine B13 | Sonde collecteur solaire B61 | Sonde départ solaire B63 | Sonde retour solaire B64	sans
5950	I	Fonction entrée H1Commutation régime CC+ECS | Commutation régimeCC | Commutation régimeCC1 | Commutation régimeCC2 | Commutation régime CCP | Blocage chaudière |Message erreur/alarme | Consigne de départ minimum |Evacut. excédent chaleur | Libération piscine | piscine | Défector de point de rosée | augmentation consigne départ avec hygrostat | Demande de refroidissement!Demande chaleur 10V | Demande froid 10V | Mesure de la pression 10V | Humid ambiente relative 10V |Température ambiente 10V	Commutation régimeCC+ECS		-
5951	I	Sens d'action contact H1Contact de repos | Contact de travail	Contact de travail		-
5952 4)	I	Valeur fonction contact H1	70	8	130	°C

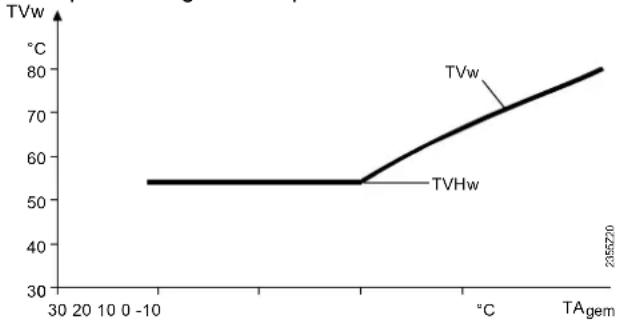

5952 6)	I	Consigne départ minimum H1	70	8	120	°C

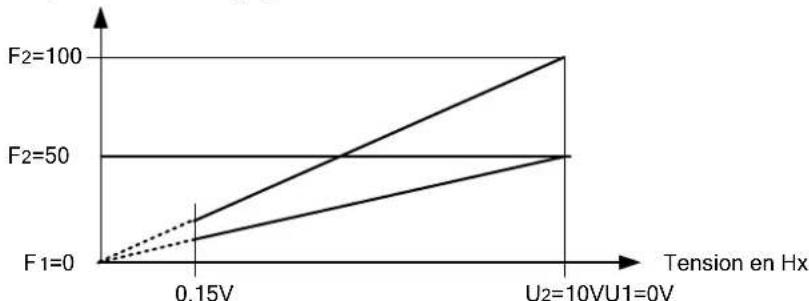

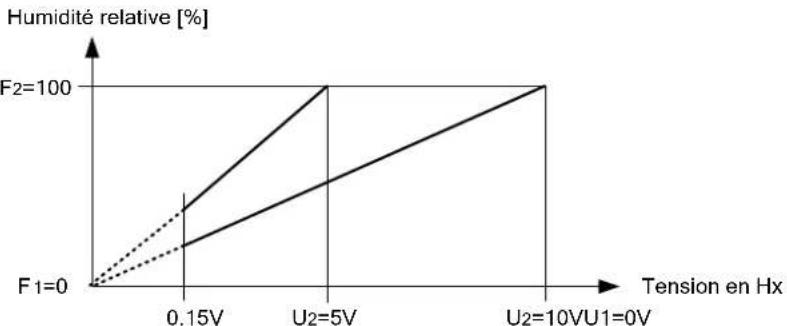

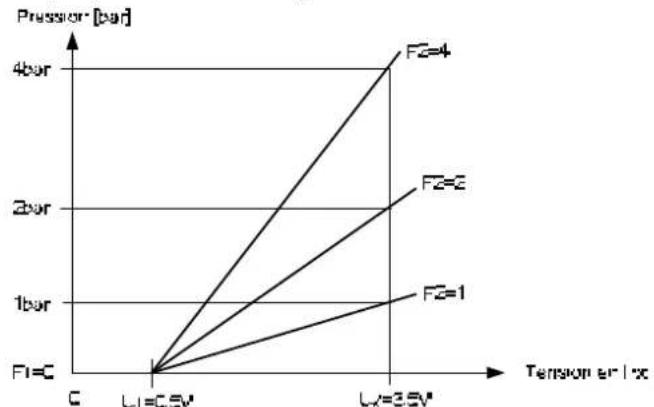

5953 4)	I	Valeur tension 1 H1	0	0	10	Volt
5954 4)	I	Valeur fonction 1 H1	0	-100	500	-

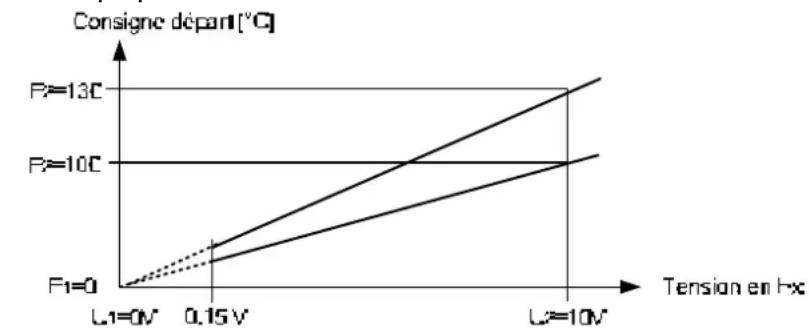

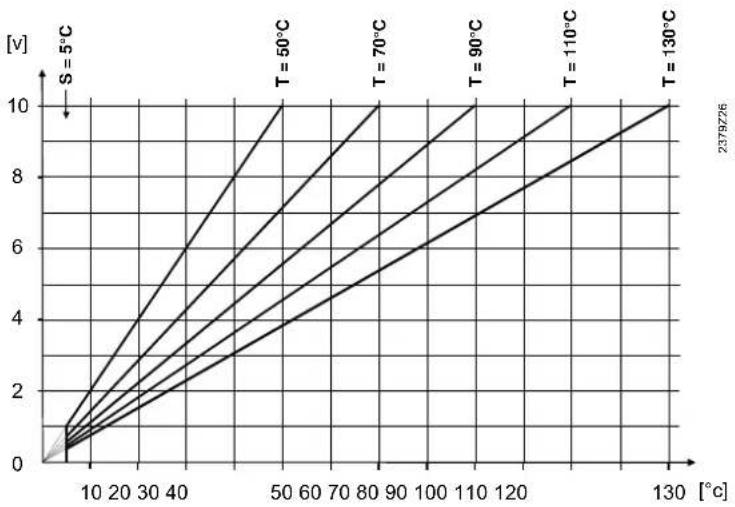

5954 6)	I	Valeur température 10V H1	100	5	130	°C
5955 4)	I	Valeur tension 2 H1	10	0	10	Volt
5956 4)	I	Valeur fonction 2 H1	70	-100	500	-

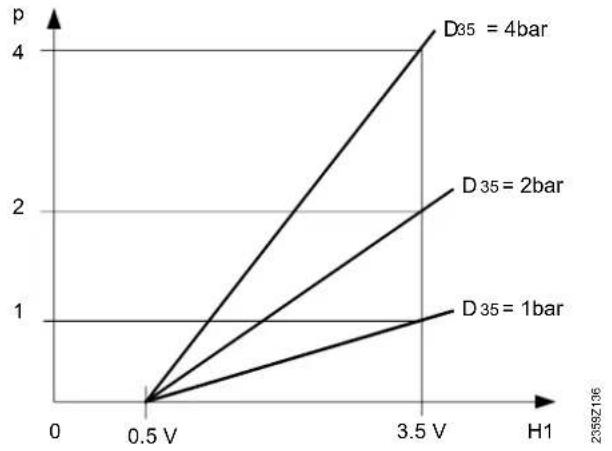

5956 6)	I	Valeur pression 3,5V H1	5.0	0.0	10.0	bar

55/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
5960 6)	Fonction entrée H3Commutation régime CC+ECS | Commutation régime CC | Commutation régime CC1 | Commutation régime CC2 | Commutation régime CCP | Blocage chaudière | Message erreur/alarme | Consigne de départ minimum | Evacuat. excédent chaleur | Libération piscine Demande de chaleur 10V | Mesure de la pression 10V		Commutation régime CC+ECS		-
5961 6)	Sens d'action contact H3Contact de repos | Contact de travail		Contact de travail -
5962 6)	Consigne départ min. H3 70 8 120 °C
5964 6)	Valeur température 10V H3 100 5 130 °C
5966 6)	Valeur pression 3,5V H3		5.0	0.0	10.0	bar
5982 6)	Fonction entrée EX2Compteur 2e allure brûleur | Blocage chaudière | Message erreur/alarme | Mess. erreur thermost sécurité | Evacuat. excédent chaleur		Compteur 2e allure brûleur		-
5983 6)	Sens d'action entrée EX2Contact de repos | Contact de travail		Contact de travail -
5983 6)	Sens d'action entrée EX2Contact de repos | Contact de travail		Contact de travail -

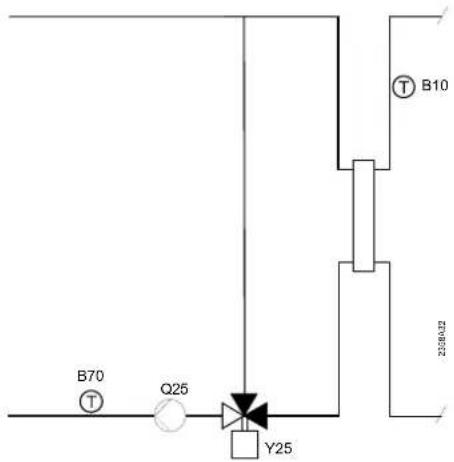

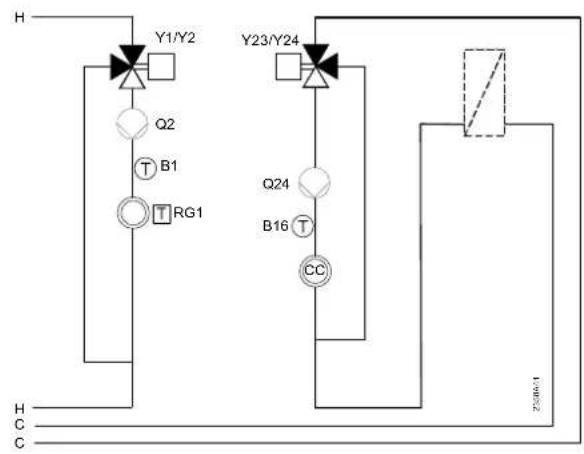

6014	Fonct. groupe av melang 1Circuit chauffage 1 | Régulateur temp retour | Préparat./pompe primaire | Préparat. ECS | Chauffe-eau instant.ECS | Régulateur de retour cascade | circuit refroidissement 14 | circuit chauffage / circuit refroidissement 14		Circuit chauffage		-
6015 6)	Fonct. groupe av melang 2Circuit chauffage 2 | Régulateur temp retour | Préparat./pompe primaire | Préparat. ECS | Chauffe-eau instant.ECS | Régulateur de retour cascade
6020	fonction module extension 1aucune | Multifonction | circuit chauffage 2 | Régulateur temp retour | Solaire ECS | Prênégal./ pompe primaire | Préparat. ECS | Chauffe-eau instant. ECS | Régulateur de retour cascade | circuit refroidissement 14		Aucune			-
6021	Fonct module d'extension 2aucune | Multifonction | circuit chauffage 2 | Régulateur temp retour | Solaire ECS | Prênégal./ pompe primaire | Préparat. ECS | Chauffe-eau instant. ECS | Régulateur de retour cascade | circuit refroidissement 14		aucune			-
6030	Sortie relais QX21aucune | Pompe circulation Q4;Résist. élec. ECS K6 | Pompe collecteur solaire Q5;Pompe H1 Q15 | Pompe chaudière Q1 | Pompe de bipasse Q12 | Sortie d'alarme K10 | 2e allure pompe CC1 Q21 | 2. allure pompe CC2 Q22 | 2e allure pompe PCC Q23 | Pompe CCP Q20 | Pompe H2 Q18 | Pompe primaire Q14 | Vanne d'arrêt chaudière Y4 | Ppe chaudière combust. solide Q10 | Programme horsaire 5 K13 | Vanne retour ballon Y15 | Pompe solaire échang.ext. K9 | Organe réglage sol. ballon stockage K8 |Organe réglage sol. pisc. K18 | Pompe collecteur solaire 2 Q16 | Pompe H3 Q19 | Relais fumée K17 |Ventilateur aide allumage K30 | Pompe de cascade Q25 | Pompe transfert chaleur Q11 | Pompe mélange ECS Q35 | Pompe circ. interm. ECS Q33 | Demande de chaleur K27 | Demande de froid K284) |Déshumidificateur d'air K294) | vanne directionnelle refroidissement Y214)		aucune
6031	Sortie relais QX22	aucune; Pompe circulation Q4;Résist. élec. ECS K6; Pompe collecteur solaire Q5;Pompe H1 Q15; Pompe chaudière Q1; Pompe de bipasse Q12; Sortie d'alarme K10; 2e allure pompe CC1 Q21; 2. allure pompe CC2 Q22; 2e allure pompe PCC Q23; Pompe CCP Q20; Pompe H2 Q18; Pompe primaire Q14; Vanne d'arrêt chaudière Y4; Ppe chaudière combust. solide Q10; Programme horaire 5K13; Vanne retour ballon Y15; Pompe solaire échang.ext. K9; Organe réglage sol. ballon stockage K8;Organe réglage sol. pisc. K18; Pompe collecteur solaire2 Q16; Pompe H3 Q19i) ; Relais fumée K17;Ventilateur aide allumage K30; Pompe de cascade Q25; Pompe transfert chaleur Q11; Pompe mélange ECSQ35; Pompe circ. interm. ECS Q33; Demande dechaleur K27; Demande de froid K28i) ;Déshumidificateur d'air K29i) ; vanne directionnellerefroidissement Y21i)	aucune
6032	Sortie relais QX23	aucune; Pompe circulation Q4;Résist. élec. ECS K6; Pompe collecteur solaire Q5;Pompe H1 Q15; Pompe chaudière Q1; Pompe de bipasse Q12; Sortie d'alarme K10; 2e allure pompe CC1 Q21; 2. allure pompe CC2 Q22; 2e allure pompe PCC Q23: Pompe CCP Q20; Pompe H2 Q18; Pompe primaire Q14; Vanne d'arrêt chaudière Y4; Ppe chaudière combust. solide Q10; Programme horaire 5K13; Vanne retour ballon Y15; Pompe solaire échang.ext. K9; Organe réglage sol. ballon stockage K8;Organe réglage sol. pisc. K1B; Pompe collecteur solaire2 Q16; Pompe H3 Q19i) ; Relais fumée K17;Ventilateur aide allumage K30; Pompe de cascade Q25; Pompe transfert chaleur Q11; Pompe mélange ECSQ35; Pompe circ. interm. ECS Q33; Demande dechaleur K27; Demande de froid K28i) ;Déshum idificateur d'air K29i) ; vanne directionnellerefroidissement Y21i)	aucune
6040	I	Entrée sonde BX21	sans
		sans; Sonde ECS B31; Sonde collecteur B6; sonderetournB7; sonde circul ECS B39; sonde stockage ECSB4; sonde stockage ECS B41; sonde fumées B8;sonde départ ligne B10; sonde chaud comb.solide B22;sonde charge ECS B36; sonde stockage ECS B42;sonde retour ligne B73; sonde retour cascade B70;sonde piscine B13; Sonde collecteur B61; Sondedepart circ. solaire B63; Sonde retour circ. solaire B64	sans
6041	I	Entrée sonde BX22	sans
		sans; sonde ECS B31; sonde collecteur B6; sonderetournB7; sonde circul ECS B39; sonde stockage ECSB4; sonde stockage ECS B41; sonde fumées B8;sonde départ ligne B10; sonde chaud comb.solide B22;sonde charge ECS B36; sonde stockage ECS B42;sonde retour ligne B73; sonde retour cascade B70;rondespiscine B13; sonde collecteur B61; Sondedepart circ. solaire B63; Sonde retour circ. solaire B64	sans
6046	I	Fonction entrée H2Commutation régime CC+ECS; Commutation régime CC | Commutation régime CC1 | Commutation régime CC2 | Commutation régime CCP | Verrouillage générateur | Signalisation alarmé/erreur | Consigne de départ minimum | Evacuat. excédent chaleur | Libération piscine | Détector du point de rosée 4) | augmentation consigne départ avec hygrostat 4) | Demande de refroidissement 4) | Demande chaleur 10V | Demande froid 10V 4) | Mesure de la pression 10V | Humid ambiente relative 10V 4) | Température ambiente 10V 4)	Commutation régime CC+ECS
6047	I	Sens d'action contact H2Contact de repos | Contact de travail	Contact de travail -
6048 4)	I	Valeur fonction contact H2 70 8 130 °C
6048 6)	I	Consigne départ minimum H2 70	8 120	°C
6049 4)	I	Valeur tension 1 H2	0	0	10	Volt
6050 4)	I	Valeur fonction 1 H2	0	-100	500	-
6050 6)	I	Valeur température 10V H2	100	5	130	°C
6051 4)	I	Valeur tension 2 H2	10 0 10	Volt
6052 4)	I	Valeur fonction 2 H2	70	-100	500	-
6052 6)	I	Valeur pression 3,5V H2	5.0	0.0	10.0	bar
6070 6)	I	Fonction sortie UXaucune | Pompe chaudière Q1 | Pompe ECS Q3 |Pompe circ interm ECS Q33 | Pompe CC1 Q2 | Pompe CC2 Q6 | Pompe CCP Q20 | Pompe collecteur solaireQ5 | Pompe solaire échang ext. K9 | Pompe solaireballon K8 | Pompe solaire piscine K18 | Pompecollecteur solaire 2 Q16 | Consigne chaudière |Consigne puissance | Demande de chaleur	pas de chargementforcé
6071 5)	I	Logique de signal sortie UXRéglage | inverse	Réglage standard
6075 5)	I	Valeur température 10V UX	100	5	130	°C
6097 F	F	Type de sonde collecteurCTN | Pt 1000	CTN
6098 F	F	Correction sonde de collecteur solaire	0	-20	20	°C
6099 F	F	Corr sonde collect solaire 2	0	-20	20	°C
6100 F	F	Corr. sonde temp. ext.	0.0	-3.0	3.0	°C
6101 F	F	Type de sonde température des fuméesCTN | Pt 1000	CTN
6102 F	F	Correction sonde de température desfumées	0	-20	20	°C
6110 F	F	Constante de temps bâtiment	15	0	50	h

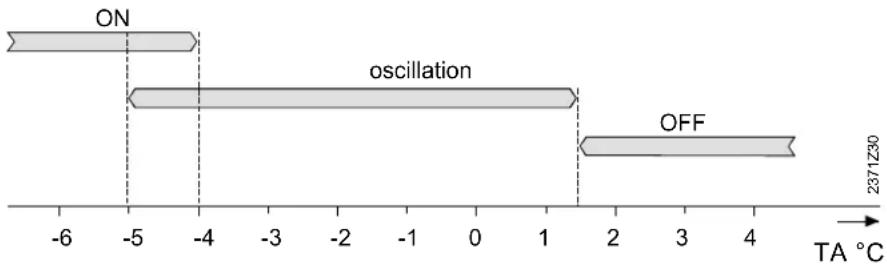

6120 F	F	Hors-gel de l'installationActivité / désactivé	Arrêt			-
6128 F	F	Demande chaud sous temp ext	-- --	-- -- / -50	50	°C
6129 F	F	Demande chaud sur temp ext	-- --	-- -- / -50	50	°C
6131 F	F	Demande chaleur en régime écoArrêt | uniquement ECS | marche	Arrêt
6135 F	F	Déshumidificateur d'airArrêt | Marche	Arrêt
6136 F	F	Libération déshumidif d'air24h/24 | prog horsaire circuit chauff | Programme horsaire5	24h/24
6137 F	F	Déshumidificateur air h.rel. Marche	55	0	100	%
6138 F	F	Déshumidificateur air h.rel. SD	5	2	50	%
6200 I	Enregistrer sonde non ;oui		non -
6205 F	Réinitialiser paramètres non ;oui		non -
6212 I	N° contrôle générateur 1		-	0	199999	-
6213 I	N° contrôle générateur 2 - 0 199999 -
6215 I	N° contrôle gallon stockage		-	0	199999	-
6217 I	N° contrôle circuits de chauffage.		-	0	199999	-
6220 F	Version du logiciel		-	0	99.9	-
LPB
6600 I	Adresse apparent		1	0	16	-
6601 F	Adresse segment		0	0	14	-
6604 F	Fonction alimentation bus Arrêt † Automatique		Automatique			-
6605 F	État alimentation bus Arrêt † Marche		Marche -
6620 F	Périmètre action commutations Segment † Système		Système			-
6621 F	Commutation étée Locale † Centrale		Local			-
6623 F	Changement de régime Locale † Centrale		Centralisée
6624 F	Verrouillage manuel de la chaudière Local † Segment		Local
6625 F	Affectation ECS Circuits chauffage locaux † Tous les CC dans le segment † Tous les CC dans le système		Tous les CC dans le système			-
66274) F	Demande de refroidissement Local † Centralisée		Local
6631 F	Générateur ext en régime éco Arrêt † uniquement ECS † marche		Arrêt
6640 I	Fonctionnement Horloge Autonome † Esclave sans ajustement † Esclave avec ajustement† Maitre		Puisance variable		-
6650 F	Source temp. externe		0	0	239	-
Erreur
6710 I	Réinitialis. relais alarmenon ;oui		non -
6740 F	Temp. début 1 alarme		----	---- / 10	240	min.
6741 F	Temp. début 2 alarme		----	---- / 10	240	min.
6743 F	Temp. chaudière alarme		----	---- / 10	240	min.
6745 F	Alarme charge ECS		----	---- / 1	48	h
67464) F	Temp début froid 1 alarme		----	---- / 10	240	min
6800 F	Historique 1		-
	Code d'erreur 1		-	0	255	-
6802 F	Historique 2		-
	Code d'erreur 2		-	0	255	-
6804 F	Historique 3		-
	Code d'erreur 3		-	0	255	-
6806 F	Historique 4		-
	Code d'erreur 4		-	0	255	-

59/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
6808	F	Historique 5 -
F Code d'erreur 5 - 0 255				-
6810	F	Historique 6 -
F Code d'erreur 6 - 0 255				-
6812	F	Historique 7 -
F Code d'erreur 7 - 0 255				-
6814	F	Historique 8 -
F Code d'erreur 8 - 0 255				-
6816	F	Historique 9 -
F Code d'erreur 9 - 0 255				-
6818	F	Historique 10 -
F Code d'erreur 10 -			0	255	-
Maintenance/régime spécifique
7040	F	Intervalle heures fnc. brûleur	----	---- / 10	10000	h
7041	F	H.fct brûleur depuis maint.	0	0	10000	h
7042	F	Intervalle dém. brûleur	----	---- / 60	65535	-
7043	F	Démar. brûleur dep. maintain.	0	0	65535	-
7044	F	Intervalle de maintenance	----	---- / 1	240	Mois
7045	F	Durée depuis maintenance	0	0	240	Mois
7053	F	Limite température fumées	----	---- / 0	350	°C
7054	F	Tempo signalisation gaz fumée	0	0	120	min.
7119	F	Fonction éco Verrouillé | Libéré	Verrouillé			-
7120	E	Régime éco Arrêt | Marche	Arrêt			-
7130	E	Fonction de ramonation Arrêt | Marche	Arrêt			-
7139	E	Régime ecologique Arrêt | Marche	Arrêt
7140	E	Régime manuel Arrêt | Marche	Arrêt			-
7150	I	Simulation temp. extérieure	-	-50.0	50	°C
7170	I	Tél. Service après-vente				-
Test des entrées/sorties
7700	I	test des relais Aucun Test ! Tout est à l'ARRET ! I'étre allure du brûleur T2 | 1.+2. éme allure du brûleur T2/QX46 | Pompe ECS Q3 | Pompe CdeC Q2 | Vanne mélangeuse CC ouv. Y1 | Vanne mélangeuse CC ferm. Y2 | Pompe CdeC Q66 | Vanne mélangeuse CC ouv. Y56 | Vanne mélangeuse CC ferm. Y6 | Sortie par relais QX1 | Sortie par relais QX26 | Sortie par relais QX36 | Sortie par relais QX46 | Sortie relais QX21 module 1 | Sortie relais QX22 module 1 | Sortie relais QX23 module 1 | Sortie relais QX21 module 2 | Sortie relais QX22 module 2 | Sortie relais QX23 module 2	Aucun test			-
7710(6)	I	Test des sorties Ux	-	0	100	%
7711(6)	I	Signal tension UX	0	0	10	Volt
7730	I	Temp. extérieure B9	-	-50.0	50	°C
7732	I	Temp. départ B1	-	0.0	140	°C
7734(6)	I	Temp. départ B12	-	0.0	140	°C
7750	I	Temp. ECS B3	-	0.0	140	°C
7760	I	Temp. chaudière B2	-	0.0	140	°C
7820	I	Température sonde BX1	-	-28	350	°C
7821	I	Température sonde BX2	-	-28	350	°C
78226	I	Température sonde BX3	-	-28	350	°C
78236	I	Température sonde BX4	-	-28	350	°C
7830	I	Température sonde BX21 module 1	- -28	350 °C
7831	I	Température sonde BX22 module 1	- -28	350 °C
7832	I	Température sonde BX21 module 2	- -28	350 °C
7833	I	Température sonde BX22 module 2	- -28	350 °C
7840	I	Signal de tension H1	-	0	10	Volt
7841	I	Etat du contact H1 ouvert | fermé	ouvert			-
7845	I	Signal de tension H2	0	0	10	°C
7846	I	Etat du contact H2 ouvert | fermé	ouvert			-
78546)	I	Entrée multifonction H3	0	0	10	Volt
78556)	I	Etat du contact H3 ouvert | fermé	-
7870	I	Panne de brûleur S3 0V ; 230V	0V			-
7881	I	1ère allure du brûleur E1 0V ; 230V	0V
79126)	I	Entrée EX2 0V ; 230V	-
Etats de fonctionnement
8000	I	Etat circuit de chauffage 1	-			-
8001	I	Etat circuit de chauffage 2	-			-
8002	I	Etat circuit de chauffage P	-			-
8003	I	Etat ECS	-			-
80044)	I	Etat circuit refroidissement 1
8005	I	Etat chaudière	-			-
8007	I	Etat solaire	-			-
8008	I	Etat chaudière à combustible solide	-
8010	I	Etat balloon de stockage	-
8011	I	Etat piscine	-
Diagnostic cascade
8100 à 8130	I	Priorité générateurs 1...16
8101 à 8131	I	Etat générateurs 1...16 sans | en dérangement | réglage man. actif | verrouill. chaudière activé | Fct ransonage active | Séparation ECS activée | Limitation T° ext. active | Non libéré | Libéré
8138	I	Température départ cascade	0	0	140	°C
8139	I	Consigne départ cascade	0	0	140	°C
8140	I	Température retour cascade	0	0	140	°C
8141	I	Consigne retour cascade	0	0	140	°C
8150	I	Commut cascade gén actuel	0	0	990	h
Diagnostic générateur

61/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
8300	I	1ère allure brûleur T2Arrêt | Marche	-
8301 (6)	I	2ème allure du brûleurArrêt | Marche	-
8308 (6)	F	vitesse ppe chaudière 0 0 100 %
8310	I	Température de chaudière	-	0.0	140.0	°C
8311	I	Consigne chaudière	-	0.0	140.0	°C
8312	I	Point commutation chaudière	0	0	140	°C
8314	I	T° retour chaudière	-	0.0	140.0	°C
8316	I	Température des fumées	0	0	350	°C
8315	I	Consigne retour chaudière	0	0	140	°C
8316	I	Température des fumées	0	0	350	°C
8318	I	Température fumées max.	0	0	350	°C
8326	I	Modulation brûleur	0	0	100	%
8330	F	Heures fonct. 1ère allure	0	0	65535	h
8331	F	Compteur démarr. 1e allure	-	0	199'999	-
8332 (6)	F	Heures fonct. 2ème allure	0	0	65535	h
8333 (6)	F	Compteur dém 2ème allure	0	0	199'999	-
8505 (6)	F	Vitesse ppe collect solaire 1	0	0	100	%
8506 (6)	F	Vitesse ppe solaire éch. ext.	0	0	100	%
8507 (6)	F	Vitesse ppe solaireallon	0	0	100	%
8508 (6)	F	vitesse ppe solaire piscine	0	0	100	%
8510	I	Température collecteur 1	-	-28.0	350	°C
8511	I	Température max collecteur 1	0	-28.0	350	°C
8512	I	Température min. collecteur 1 min.	0	-28.0	350	°C
8513	I	dT collecteur 1/ECS	-	-168.0	350	°C
8514	I	Affiche différentiel temp collecteur 1/ ballon de stockage	-	-168.0	350	°C
8515	I	dT cap solaire 1/piscine	0	-168.0	350	°C
8519	I	Température départ solaire	0	-28.0	350	°C
8520	I	Température retour solaire	0	-28.0	350	°C
8526	E	Rendém journalier énergie sol	0	0	999.9	kWh
8527	E	Rendém global énergie solaire	0	0	999'999.9	kWh
8530	F	Heures fonc prod. solaire	-	00:00	15:00	h
8531	F	Heures fonc surchauffe collecteur	-	00:00	15:00	h
8543 (6)	F	Vitesse ppe collect solaire2	0	0	100	%
8547	I	Température collecteur 2	0	-28	350	°C
8548	I	Température max collecteur 2	-28	-28	350	°C
8549	I	Température min. collecteur 2	3500	-28	350	°C
8550	I	dT collecteur 2/ECS	0	-168	350	°C
8551	I	Affiche différentiel temp collecteur 2/ ballon de stockage	0	-168	350	°C
8552	I	dT cap solaire 2/piscine	0	-168	350	°C
8560		T° chaudière à combustible solide	0	0	140	°C
8570	E	Tps fct chaudière comb'solide	0	00:00	15:00	h
Diagnostic consommateurs
8700	I	Température extérieure	-	-50.0	50.0	°C
8703	I	Temp. extérieure attenuée	-	-50.0	50.0	°C
8704	I	Température extérieure mélangée	-	-50.0	50.0	°C
87204)	I	Humidité d'ambiance relative - 0 100 %
87214)	I	Température ambiente	- 0 50.0	°C
87224)	I	Température de rosée 1	-	0	50.0	°C
8730	I	Pompe circuit chauffage Q2Arrêt ; Marche	-			-
8731	I	Vanne mélangeuse CC ouv. Y1Arrêt ; Marche	-			-
8732	I	Vanne mélangeuse CC fermée Y2Arrêt ; Marche	-			-
87355)	F	Vitesse pompe CdeC 1	0	0	100	%
8740	I	Température ambiente	-	0.0	50.0	°C
8741	I	Consigne d'ambiance 1	-	4.0	35.0	°C
8743	I	Température de départ 1	-	0.0	140.0	°C
8744	I	Consigne de départ	-	0.0	140.0	°C
87514)	I	Pompe de circuit refroidissement 1Arrêt ; Marche	-
87524)	I	V'mélange circuit froid 1 ouvArrêt ; Marche	-
87534)	I	V'mélang circ floroid 1 ferméeArrêt ; Marche	-
87544)	I	Vanne dérivation froid 1Arrêt ; Marche	-
87564)	I	température départ refroidissement 1	-	0	140	°C
87574)	I	Consigne température départrefroidissement 1	-	0	140	°C
8760	I	Pompe du circuit de chauffage 2Arrêt ; Marche	-			-
8761	I	Vanne mélange 2 ouverteArrêt ; Marche	-			-
8762	I	Vanne mélange 2 ferméeArrêt ; Marche	-			-
87655)	F	Vitesse pompe CdeC 2	0	0	100	%
8770	I	Température ambiente	-	0.0	50	°C
8771	I	Consigne d'ambiance 2	-	4.0	35	°C
8773	I	Température de départ 2	-	0.0	140	°C
8774	I	Consigne de départ	-	0.0	140	°C
87956)	F	Vitesse pompe CdeC P	0	0	100	%
8800	I	Temp. ambiente P	-	0.0	50	°C
8801	I	Consigne d'ambiance P	-	4.0	35	°C
8803	I	Consigne de départ P	-	0.0	140	°C
8820	I	Pompe ECS Q3Arrêt ; Marche	-			-
88255)	F	vitesse rotation Pompe ECS	0	0	100	%
88265)	F	Vitesse ppe circul interm ECS	0	0	100	%
8830	I	Température ECS 1	-	0.0	140	°C
8831	I	Consigne ECS	-	8.0	80	°C
8832	I	Température ECS 2	-	0.0	140	°C
8835	I	Temp. circulation ECS	-	0.0	140	°C
8836	I	Température de charge ECS	0	0	140	°C
8850	I	Température prênéul ECS	0	0	140	°C

63/180

Ligne de commande	Niveau	Fonction	Valeur par défaut	min.	max.	Unité
8851	I	Consigne prérégulateur ECS 0 0 140 °C
8852	I	Temp chauffe eau instant ECS 0 0 140 °C
8853	I	Consigne chaffe eau instant ECS 0 0 140 °C
8900	I	Température piscine 0 0		140	°C
8901	I	Consigne piscine	24	8	80	°C
8930	I	Température prérégulation	-	0.0	140.0	°C
8931	I	Consigne prérégulateur	-	0.0	140.0	°C
8950	I	Température départ ligne	-	0.0	140.0	°C
8951	I	Consigne départ de ligne	-	0.0	140.0	°C
8952	I	T°retour de ligne	0 0	140 °C
89574)	I	Consigne départ ligne froid	0	0	140	°C
8962	I	Consigne puissance ligne	0 0	100 %
8980	I	Température de gallon stockage 1	-	0.0	140.0	°C
8981	I	Consigne gallon stockage	0 0	140 °C
8982	I	Température de gallon stockage 2	-	0.0	140.0	°C
8983	I	Température de gallon stockage 3	0 0	140 °C
9000	I	Consigne de départ H1	-	5.0	130.0	°C
9001	I	Consigne de départ H2	-	5.0	130.0	°C
90046)	I	Consigne de départ H3	8	8 120 °C
9005	I	Pression hydraulique H1	-	0.0	10.0	bar
9006	I	Pression hydraulique H2	-	0.0	10.0	bar
90096)	I	Pression hydraulique H3	0 0	10 bar
9031	I	Sortie relais QX1Arrêt;Marche	-			-
90326)	I	Sortie relais QX2Arrêt;Marche	-			-
90336)	I	Sortie relais QX3Arrêt;Marche	-			-
90346)	I	Sortie relais QX4Arrêt;Marche
9050	I	Sortie relais QX21 module 1Arrêt;Marche	-			-
9051	I	Sortie relais QX22 module 1Arrêt;Marche	-			-
9052	I	Sortie relais QX23 module 1Arrêt;Marche	-			-
9053	I	Sortie relais QX21 module 2Arrêt;Marche	-			-
9054	I	Sortie relais QX22 module 2Arrêt;Marche	-			-
9055	I	Sortie relais QX23 module 2Arrêt;Marche	-			-

5.2 AVS37.390

5.2.1 Commande

Éléments de commande

i C'est un exemple d'une façon d'armoire (non fournie).

Possibilities d'affichage

Chauffage à la consigne comport

Chauffage à la consigne réduite

Fonctionnement chaudiere pour chauffage actif

Fonctionnement chaudiere pour production d'ECS actif

Brûleur en fonctionnement

Messages d'erreur

Maintenance / régime spécial

Affichage

Exemple avec l'ensemble des segments d'affichage.

Selectionner le régime de fonctionnement

La touche permet de commuter entre Marche et Arrêt du régime chauffage et régime ECS.

La selection est matérialisée par une barre qui apparait sous le symbole correspondant

Réglage de la consigne d'ambiance

La consigne de comport se règle directement avec les touches +/-. Pour la Consigne réduite <<

appuyez sur OK,
- Sélectionnéz la ligne de „Consigne réduite".

Après chaque correction, attendre 2 heures au moins., pour permettre l'ajustement de la température ambiente.

Réglez la consigne ECS normale (confort)

Pour la consigne ECS comport reglez directement une valeur inférieure ou supérieure à l'aide des touches +/ - et confirmez avec OK.

Affichage des informations

La touche Info permet d'appeler diverses informations.

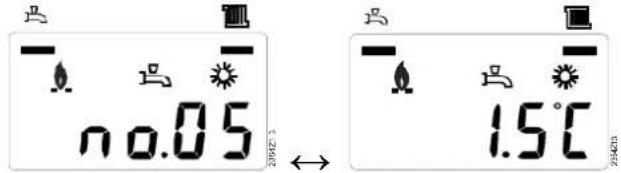

La valeur s'afficher en alternance avec la l'info " -No "

• No.1 Température chaudière - No.10 Etat CC 1
• No.2 Température extérieure - No.11 Etat CC 2
  No.3 Température ECS No.12 Etat ECS
• No.4 Température de départ 1 - No.13 Etat chaudière
• No.5 Température de départ 2 - No.14 Etat énergie solaire

Exceptions

Exceptionnellement, un des symboles suivants apparait dans l'affichage de base:

Messages d'erreur

Ce symbole apparait lorsqu'il y a un défaut dans l'installation. Le n° de l'erreur s'affiche après la lecture "c".

Maintenance ou Regime spé

Ce symbole apparait dans le cas d'un message de maintenance ou d'un régime spécial. Le n° du messages s'affiche après la lecture "c".

Fonction de ramonage

La fonction de ramonage est activée par une brève pression (< 3 sec). Elle générale l'etat de fonctionnement nécessaire pour la mesure des émissions (fumées).

Principe de réglage

5.2.2 Programmation

Les réglages qui ne peuvent pas été effectuels directement avec les éléments de commande sont réalisés par programmation. Vous utilisez à cet effet les différentes touches de réglage comme suit :

• En appuyant sur la touche ESC, vous revenez à l'étape précédente; dans ce cas, les valeurs régles ne sont pas adoptées.
• Si aucun réglage n'est effectué pendant 8 minutes, le régulateur returne automatiquement à l'affichage de base.
• Selon la configuration, l'appareil et le niveau d'accès autorisé des lignes programmation peuvent être occultées.

Exemple,>Réglagedel'heure

Ceci est illustré par l'exemple suivant du réglage de l'heure et de la date.

6

Yououvustrouveza nouveau dans l'affichage de base.

5.2.3 Niveau d'accès

Il existe des niveaux d'accès qui autorisent seulement certains groupes d'utilisateurs à procéder à des réglages. Pour atteindre le niveau d'accès déséré, procédez comme suit :

5.2.4 Vue d'ensemble des réglages

Ce tableau indique l'ensemble des réglages disponibles jusqu'àu niveau spécialiste. E=Utilisateur final F=Specialiste,Ligne ligne de programmation

Ligne	Ligne des apparèts à LCD	Niveau d'accès	Fonction	Valeur par défaut	min.	max.	Unité
Heure et date
50	1	E	Heures / minutes	01:00	00:00	23:59	hh:mm
51	2	E	Jour / mois	1.01	01.01	31.12	dd.mm
52	3	E	Année	2004	2004	2099	yyyy
53	4	F	Début heures d'été	25.03	01.01	31.12	dd.mm
54	5	F	Fin heures d'été	25.10	01.01	31.12	dd.mm
59	6220	F	Version du logiciel	-	0	99.9	-
prog horsaire circuit chauff 1
61	500	E	Présélection	Lun-Su			-
62	501	E	1e phase Marche	6:00	00:00	24:00	hh:mm
63	502	E	1e phase Arrêt	22:00	00:00	24:00	hh:mm
64	503	E	2e phase Marche	--- --	00:00	24:00	hh:mm
65	504	E	2e phase Arrêt	--- --	00:00	24:00	hh:mm
66	505	E	3e phase Marche	--- --	00:00	24:00	hh:mm
67	506	E	3e phase Arrêt	--- --	00:00	24:00	hh:mm
prog horsaire circuit chauff 2
71	520	E	Présélection	Lun-Su
72	521	E	1e phase Marche	6:00	00:00	24:00	hh:mm
73	522	E	1e phase Arrêt	22:00	00:00	24:00	hh:mm
74	523	E	2e phase Marche	--- --	00:00	24:00	hh:mm
75	524	E	2e phase Arrêt	--- --	00:00	24:00	hh:mm
76	525	E	3e phase Marche	--- --	00:00	24:00	hh:mm
77	526	E	3e phase Arrêt	--- --	00:00	24:00	hh:mm
Circuit de chauffage
81	712	E	Consigne réduite	16	4	35	°C
82	720	E	Pente de la courbe	1.5	0.10	4.00	°C
83	721	F	Translation de la courbe	0	-4.5	4.5	°C
84	730	E	Commutation été/hiver	18	--- / 8	30	°C
85	741	F	Consigne de départ maximale	80	8	95	°C
Circuit de chauffage
86	1012	E	Consigne réduite	16	4	35	°C
87	1020	E	Pente de la courbe	1.5	0.10	4.00	°C
88	1021	F	Translation de la courbe	0	-4.5	4.5	°C
89	1030	E	Commutation été/hiver	18	--- / 8	30	°C
90	1041	F	Consigne de départ maximale	80	80	95	°C

5.3 QAA55..

5.3.1 Commande

Eléments de commande

Possibilities d'affichage

Chauffage à la consigne comport

Chauffage à la consigne réduite

Brûleur en service (chaudière fioul/gaz uniquement)

Messages d'erreur

Affichage

Exemple avec l'ensemble des segments d'affichage :

Exemple: affichage de base:

5.3.1.1 Sélection du régime de chauffage

La touche permet de passer d'un régime à l'autre. La sélection est matérielisée par une barre qui apparait sous le symbole correspondant.

5.3.1.1.1 Régime automatique

Le régime automatique regle la température ambiente selon le programme horsaire. Propriétés du régime automatique :

• Chauffage selon programme hora
• Consignes de température selon programme de chauffage "Consigne confort" ou "Consigne réduite" (C)
• Fonctions de protection actives
• Automatism de commutation ete/hiver et automatisme de limites de chauffe jouralières activés (fonctions ECO)

5.3.1.1.2 Régime permanent ou

Le régime permanentment maintient une température ambiente constante au niveau de fonctionnement choisi.

Chauffage à la consigne de comport
Chauffage à la consigné réduite

Propriétés :

• Chauffage sans programme horaire
• Fonctions de protection actives
• Commutation eté/hiver (fonctions ECO) et limites de chauffe journaières inactives en cas de fonctionnement permanent avec la consigne de comport

5.3.1.1.3 Mode protection

Dans le mode protection, le chauffage est déconnecté. L'installation reste néanmoins protégée contre le gel (température de protection hors-gel), à condition que la tension d'alimentation ne soit pas interrompue.

Propriétés du mode protection :

• Chauffage à l'arret
• Température selon régime hors-gel
• Fonctions de protection actives
• Commutation été/hiver (fonctions ECO) et limites de chauffe journalières actives

Réglage de la consigne d'ambiance

Pour la consigne de comport régler directement une valeur inférieure ou supérieure à l'aide du bouton de réglage.

Pour la Consigne réduite (C

• appuyer sur OK,
• selectionnez la page de commande Circuit chauffage et
• régler la "Consigne réduit".

iAprés chaque correction,attendre 2 heures au moins pour permettre l'ajustement de la température ambiente.

Touchede presence

Si vous n'occupez pas les locaux pendant une courte durée, vous pouvez abaiser la température avec la touche de présence et economiser ainsi de l'énergie.

A voiture retard, il suffit d'appuyer une nouvelle fois sur la touche de présence pour relancer le chauffage.

Chauffage à la consigne comport
Chauffage à la consigne réduite

i La touche de presence n'agit que dans le régime automatique

• La sélection actuelle reste active jusqu'à la commutation suivante en fonction du programme de chauffe

5.3.2 Programmation

Configuration

Réglages

Utilisation comme

Vouss accedez au niveau Service par une pression prolongee sur la touche.

ru = 1 (réglage d'usine) (unité d'ambiance)

L'appareil d'ambiance est adressé comme RG1

ru = 2 L'appareil d'ambiance est adressé comme RG2

ru = 3 Appareil d'ambiance adressé comme RG3

Réglage direct

P1 = 1 (réglage d'usine) Enregistrement automatique:

Une correction de la consigne avec le bouton est adoptée sans validation particulière (timeout) ou par une pression sur la touche de régime.

P1 = 2 Enregistrement avec validation

Une correction de la consigne avec le bouton n'est adoptee qu'après une pression sur la touche de régime.

6 Détail des réglages

6.1 Heure & Date

Le régulateur possède une horloge annuelle qui contient l'heure, le jour de semaine et la date. Pour que la fonctionnalité soit assurée, il faut régler correctement l'heure et la date sur l'horloge.

N° de ligne Ligne de commande
1 Heures / minutes
2 Jour / mois
3	Année
5 Début heures d'été
6 Fin heures d'été

Changement d'heure ete / hiver

Les dates sont régées pour le passage à l'heure d'étée ou à l'heure d'hiver. L'heure passée automatiquement de 02:00 (heure d'hiver) à 03:00 (heure d'étée) ou de 03:00 (heure d'étée) à 02:00 (heure d'hiver) le premier dimanche qui suit la date correspondante régée.

6.2 Interface utilisateur

Exploitation et affichage

N° de ligne Ligne de commande
20	Langue
22	InfoTemporairePermanent
26 Verrouillage des commandes
27 Verrouillage de la programmation
28	Réglage directEnregistrement automatiqueEnregistrement avec confirmation

Info

Temporaire: ÀpRES action de la touche d'information, l'appareil revient au bout de 8 minutes max. (QAA78.. uniquement 2 minutes) à l'affichage de base prédéfini. La touche de sélection de régime permet également de revenir à l'écran de base.

Permanent: ÀpRES une pressION sur la Touche Info, l'affichage d'information revient à l'affichage de base "nouveau" au bout de 8 minutes max. La valeur d'information seLECTIONnée la derniere est reprise dans le nouvel affichage de base.

Ce réglage n'est pas possible pour le QAA78...!

Verrouillage des commandes

Si le verrouillage des commandes Dest activé, les éléments de commande suivants ne sont plus régiables:

Régime de circuit de chauffage, régime ECS, consigne de comport d'ambiance (bouton rotatif), touche de présence.

Verrouillage de la programmation

La fonction de blocage de la programmation (protection contre les manipulations malencontreuses) permet d'afficher les paramètres; leur modification n'est cependant plus possible.

• Suspension temporaire de la programmation Le blocage de la programmation peut être désactifé de façon temporaire au niveau

programmation. Pour cela, il faut enforcer simultanément les touches OK et ESC pendant 3 secondes minimum. Cette suspension temporaire du blocage de programmation reste en vigueur jusqu'à ce qu'on quitte la programmation.

• Suspension permanente de la programmation
  Procéder d'abord à la suspension-temporaire, puis annulé à la ligne 27 le "Verrouillage programmation".

Utilisation comme

N° de ligne Ligne de commande
40	Utilisation comme
	Appareil d'ambiance 1
	Appareil d'ambiance 2
	Appareil ambiance P
	Interface utilisateur 1
	Interface utilisateur 2
	Interface utilisateur P
	Appareil de service

A

Cette ligne de commande permet de régler l'utilisation de l'unité d'exploitation. Selon l'utilisation, d'autres réglages sont alors nécessaires sous "Affectation du circuit de chauffage". En cas d'utilisation de plusieurs interfaces utilisateur, l'action de chaque apparéil peut être orientée de façon ciblée.

Si I'on utilise plusieurs interfaces utiliser, chaque utilisation ne peut etre réalisée qu'une seule fois.
L'interface utiliseur AVS37.294 est reglee a l'usine comme apparéil d'exploitation 1 (linne 40) ayant une action sur tous les circuits de chauffage (linne 42) et n'est réglable que sur les lignes de commande 44, 46, 48.

Selon utilise de l'appareil ( ligne 40), les réglages suivants sont possibles pour l'affection aux circuits de chauffage avec les effets suivants:

Ligne de commande
40 42 44 46 48 54
Appareil d'ambiance 1	Circuit de chauffage 1				X
	Circuits chauffage 1 et 2	X		X	X
	Circuits chauffage 1 et P		X	X	X
	Tous les CC	X	X	X	X
Appareil d'ambiance 2					X
Appareil ambiance P					X
Interface utilisateur 1	Circuit de chauffage
	Circuits chauffage 1 et 2	X		X
	Circuits chauffage 1 et P		X	X
	Tous les CC	X	X	X
Interface utilisateur 2
Interface utilisateur P
App. service

Appareil d'ambiance 1

L'interface utiliseur contrôle les circuits de chauffage qui sont autorisés à la ligne 42 "Affectation app. d'ambiance 1" et qui ont été activés de façon correspondante dans l'appareil de base.

Apparel d'ambiance 2

L'interface utiliser ne contrôle que le circuit de chauffage 2.

Interface utiliseur /appareil de service

L'interface utilisateur contrôle les circuits de chauffage qui ont ete actives dans l'appareil de base.

Avec ce réglage, aucune température ambiente n'est enregistrée ni transmise par l'interface utilisateur.

Affectation du circuit de chauffage

6.2.1.1

N° de ligne Ligne de commande
42 Affectation appareil 1
	Circuit de chauffage 1
	Circuits chauffage 1 et 2
	Circuits chauffage 1 et P
	Tous les CC
44	Commande CC2
	Commun avec CC1
	indépendant
46	Commande CCP
	Commun avec CC1
	autonome
48 Action	touché de présence
	sans
	Circuit de chauffage 1
	Circuit de chauffage 2
	commun

Affectation appeareil d'ambiance 1

En tant qu'appareil d'ambiance 1 (réglage 40), l'action de l'interface utilisateur correspondante peut être affectée au circuit de chauffage 1 ou aux deux circuits de chauffage. Cette deuxième possibilité est surtout nécessaire dans le cas de 2 circuits de chauffage et d'un seul apparéil d'ambiance.

Commande CC2

Sur la ligne 40, on définit l'effet de la commande (touché de régime ou bouton) de l'appareil d'ambiance 1, de l'interface utilisateur ou sur l'appareil de service pour le circuit de chauffage.

Commun avec CC1

La commande pour les circuits de chauffage 1 et 2 est conjointe.

Autonome

L'action de la commande s'affiche dés que l'on actionne la touche de régime ou le bouton rotatif.

Commande CCP

En fonction de la ligne de commande 40, il est possible de définir l'action de l'exploitation (touche de régime ou bouton rotatif) sur l'appareil d'ambiance 1, sur l'interface utilisateur ou sur l'appareil de service pour le circuit de chauffage P.

Commun avec CC1

La commande pour les circuits de chauffage 1 et 2 est conjointe.

Autonome

Les changements de régime ou le réglage de la consigne de comportment doivent être effectués dans la programmation.

Action de la touche de presence

L'action de la touche de présence sur l'interface utilisateur peut être affectée aux circuits de chauffage correspondants.

Si un seul circuit de chauffage est affecté, la touche de présence agit toujours ce circuit.

Sonde d'ambiance

N° de ligne Ligne de commande

54 Correction sonde d'ambiance

L'affichage de la température peut être corrigé.

Caracteristiques de l'appareil

N° de ligne Ligne de commande

70 Version du logiciel

L'indication représentée la version actuelle de l'appareil d'ambiance.

6.3 Appareils radio

Liaison

N° de ligne Ligne de commande
120	Liaison
121	Mode test

Description détaillée, cf. Composants sans fil chapitre 3.8.

Liaison

Lors de la mise en service, les péripériques sans fil (appareil d'ambiance) sont affectés à l'appareil de base.

Mode test

Le mode test sert à vérifier la communication radio. Il doit être effectué lorsqu'application est terminée.

Listedesappareils sansfil

N° de ligne Ligne de commande
130 Appareil d'ambiance 1
	sans prêt pas de récept changer les piles
131 Appareil d'ambiance 2 comme à la ligne 130
132 Appareil ambiance P comme à la ligne 130
133	Sonde extérieure comme à la ligne 130
134	Répéteur comme à la ligne 130
135 Interface utiliser 1 comme à la ligne 130
136 Interface utilisé 2 comme à la ligne 130
137 Interface utilisé P comme à la ligne 130
138 Appareil de service comme à la ligne 130
140 Effacer tous les appar兼ls

Effacer tous les apparèils

La liaison radio avec tous les apparèils est annulée. Si une communication radio est à nouveau nécessaire, il faut établier une nouvelle liaison.

6.4 Programmes horaires

On dispose de différents programmes de commande pour les circuits de chauffage et la production d'ECS. Ils sont enclenchés en régime "Automatique" et commandent le changement des niveaux de température (et donc les consignes correspondantes) par l'intermédiaire des heures de commutation régées.

Entrer les heures de commutation

Les heures de commutation sont régibles de manière combinée, c'est-à-dire pour plusieurs jours ensemble ou des jours individuels ou des heures individuelles. La préselection de groupes de jours (par ex. Lun...Ven. et Sam...Dim.) ayant les mêmes heures de commutation permet de raccourcir sensiblement le réglage des programmes de commutation.

Points de commutation

N° de ligne Ligne de commande					4/ECS	5
CC1	CC2	3/PC	C
500	520	540	560	600	Présélection	Lun-dim
					Lun-vend
					Sam-dim
					Lun...Dim
501	521	541	561	601 1e	phase Marche
502	522	542	562	602 1e	phase Arrêt
503	523	543	563	603 2e	phase Marche
504	524	544	564	604 2e	phase Arrêt
505	525	545	565	605 3e	phase Marche
506	526	546	566	606 3e	phase Arrêt

Programme standard

N° de ligne	Ligne de commande
516, 536, 556, 576, 616	Valeurs par défaut

Tous les programmes horaires peuvent etre réinitialisés aux réglages usine. Chaque programme horsaire dispose de sa propre ligne de commande pour cette réinitialisation.

Dans ce cas, les réglages individuels sont perdus!

6.5 Vacances

N° de ligne			Ligne de commande
CC1	CC2	PCC
641	651	661	Présélection
642	652	662	Début
643	653	663	Fin
648	658	668	Niveau de fonctionnement Hors-gel Réduit

Le programme de vacances permet de commuter les circuits de chauffage en fonction de la date (du calendrier) sur un niveau de fonctionnement choisi.

• Le programme de vacances ne peut être utilisé que dans le régime automatique.

6.6 Circuits de chauffage

Régime de fonctionnement

Pour les circuits de chauffage, on dispose de différentes fonctions régables individuellement pour chaque circuit de chauffage.

N° de ligne Ligne de commande
1300 Régime de fonctionnement
	Mode protection
	Automatique
	Réduit
	Confort

Le régime des circuits de chauffage 1 et 2 est commandé directement via la touche de régime, tandis que le régime du circuit de chauffage P est régle par programmation (ligne de commande 1300).

Consignes

Le réglage permet de passer d'un régime à l'autre. La fonctionnalité correspond au régimeChoisi à l'aide de la touche de régime.Cf.chapitre"Eléments de commande".

N° de ligne Ligne de commande
CC1	CC2	PCC
710	1010	1310	consigne confort
712	1012	1312	Consigne réduite
714	1014	1314	Consigne hors-gel
716 1016 1316 Consigne confort maximum

Temperature ambiente

La température ambiente peut être régée selon différentes valeurs de consigne. Selon le régime choisi, ces consignes sont activées et assurent des niveaux de température différents dans les pieces.

Comme le montre le graphique suivant, il existe une interdépendance entre les plages de consigne régibles.

TRKmax Consigne comfort maximum

TRR Consigne réduite

TRF Consigne hors-gel

Mise hors-gel

Le mode protection empêche automatiquement une baise trop brute de la température ambiente. La régulation adopte dans ce cas la consigne hors-gel d'ambiance.

La température ambiente peut être régée selon différentes valeurs de consigne. Selon le régime choisi, ces consignes sont activées et assurent des niveaux de température différents dans les pieces.

Comme le montre le graphique suivant, il existe une interdépendance entre les plages de consigne réglibres.

Caracteristique de chauffe

N° de ligne Ligne de commande
CC1	CC2	PCC
720 1020 1320	Pente de la courbe
721 1021 1321	Translation de la courbe
726 1026 1326	Adaptation de la courbe

Sur la base de la caractéristique de chauffe, le régulateur calcule la consigne de température de départ qui est utilisé pour la régulation de la température de départ en tenant compte des conditions atmosphériques. Différentes réglages permettent d'adapter la caractéristique de chauffe pour que la puissance calorifique et donc la température ambiente correspondant aux besoin individuels.

Pente de la courbe

La pente modifie d'autant plus fortement la température de départ que la température extérieure est basse. C'est-à-dire qu'il faut corriger la pente si la température ambiente presente un écart lorsque la température extérieure est basse et pas lorsqu'elle est élevé.

Augmenter le réglage: relève la température de départ principalement en cas de températures extérieures basses températures extérieures.

Diminuer le réglage: abaisse la température de départ principalement en cas de températures extérieures froides.

La courbe de chauffe est reglee sur a une consigne d'ambiance de 20^ . Si la consigne d'ambiance est modifie, la courbe s'adapte automatiquement.

Translation de la courbe

La translation modifie la température de départ de façon générale et régulière sur toute la plage de température extérieure. C'est-à-dire qu'il faut corriger la translation lorsque la température ambiente est trop élevé ou trop BASSE d'une façon générale.

Adaptation de la courbe

L'adaptation permet au régulateur d'adapter automatiquement la courbe de chauffe aux conditions actuelles. Dans ce cas, il est inutilde corriger la pente et la translation.
Cette correction peut uniquement etre activee ou desactivée.

Pour garantir le fonctionnement, il faut tenir compte des points suivants:

• Une sonde d'ambiance doit absolument etre raccordee.
  Le paramètre "influence de l'ambiance" doit être régé entre 1 et 99.
• La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas composerter de robinets thermostatiques régles (ouvrir complètement d'eventuels robinets thermostatiques de la pièce).

Fonctions ECO

N° de ligne		Ligne de	commande
CC1	CC2	PCC
730	1030	1330	Commutation été/hiver
732 10	32 1332	Limits	de chauffe journalière

Commutation ete/hiver

La limite de chauffe eté/hiver enclenché ou déconnecté le chauffage au cours de l'année en fonction du rapport de température. Cette commutation s'effectue automatiquement dans le régime automatique et évite ainsi à l'utilisateur d'allumer ou d'eteindre le chauffage. En modifiant la valeur entrée, on raccourcit ou allonge les phases annuelles (été/hiver) correspondantes.

Si I'on augmente : Commutation anticipée sur le régime d'hiver

commutation retardée sur régime d'etre

Si I'on diminue : Commutation retardee sur régime d'hiver

Commutation anticipée sur régime d'etre

• Cette fonction est inopérante dans le régime "Température de comport en permanence"
• Le régulateur affiche "ECO".
• La température extérieure est attenuée pour tener compte de la dynamique du batiment.

Example :

SWHG Limoite chauffe ete/hiver
TAged Température extérieure moyenne

T Température

t Jours

Limin de chauffe journaliere

La limite de chauffe journalière enclenché ou déconnecte le chauffage au cours de la journée selon la température extérieure. Cette fonction est principalement utilisée dans les phases de transition (printemps et automne) pour réagir rapidement aux fluctuations de température.

Exampie :

Ligne de programmation par ex.
Consigne comport (TRw)	22°C
Limite de chauffe journalière (THG)	-3°C
Température de commutation (TRw-THG) Chauffage arrêté	= 19°C

Différentiel (fixe)	-1°C
Température de commutation Chauffage en marche	= 18°C

En modifiant la valeur entree, on raccourcit ou allonge les phases de chauffage correspondantes.

Si I'on augmente : Commutation sur mode chauffage avancée ;

commutation sur ECO retardée.

Si I'on diminue : Commutation sur mode chauffage retardée ;

Commutation sur ECO avancée.

• Cette fonction est inopérante dans le régime "Température de comport en permanence".
• Le régulateur affiche "ECO".
• La température extérieure est attenuée pour tener compte de la dynamique du bathtub.

Limitations de la consigne de départ

N° de ligne Ligne de commande
CC1	CC2	PCC
740 1040 1340 Consigné de départ minimum
741	1041	1341 Consigné départ maximum

Cette limitation permet de définir une plage pour la consigne de départ. Lorsque la consigne de température de départ désirée du circuit de chauffage atteint le seuil correspondant, cette consigne demeure en permanence à la valeur maximum ou minimum, même si la demande de chaleur continue à augmenter ou à diminuer.

TVw Consigne de température de départ actuelle

TVmax Consigne de depart maximum

TVmin Consigne de départ minimum

Influence de I'ambiance

N° de ligne Ligne de commande
CC1	CC2	PCC
750	1050	1350
		Influence de l'ambiance

Types de régulation

Lorsqu'on utilise une sonde de température ambiente, on a lechioix entre 3 types de régulation différents.

Réglage	Type de régulation
- - - %	Simple régulation en fonction des conditions extérieures *
1...99 %	Régulation en fonction des conditions extérieures avec influence de l'ambiance *
100 %	Simple régulation en fonction de la température ambiente

• Une sonde extérieure doit être raccordée.

Simple régulation en fonction des conditions extérieures

La température de départ est calculée via la courbe de chauffe en fonction de la température extérieure mélangee.

Ce type de régulation implique que la courbe de chauffe soit correctement régée, car la régulation ne prend pas en compte la température ambiente pour ce réglage.

Régulation en fonction des conditions extérieures avec influence de l'ambiance

L'écart de la température ambiente par rapport à la valeur de consigne est mesure et pris en compte pour la régulation de la température. Ceci permet de tener compte des apports thermiques éventuels et assure une température ambiente plus constante. L'influence de l'écart est régée en %. Il est possible de régler une valeur d'autant plus élevée que l'installation dans la piece de referencia est bien faite (température ambiente non faissée, emplacement de montage correct etc.).

Exemple : environ. 60% piece de refERENCE correcte environ. 20% piece de reference defavorable

Pour activer la fonction, tener compte des points suivants:

• Une sonde d'ambiance doit absolument etre raccordee.
• L',influence de l'ambiance" doit être régée entre 1 et 99% .

La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas compter de robinets thermostatiques régles (ouvrir au maximum d'eventuels robinets thermostatiques).

Régulation en fonction de la température ambiente uniquement

La température de départ est régée en fonction de la consigne de température ambiente, de la température ambiente actuelle et de son évolution. Une légère augmentation de la température ambiente entraine par exemple une baisse immédiate de la température de départ.

Pour activer la fonction, tener compte des points suivants :

• Une sonde d'ambiance doit absolument etre raccordee.
• Le réglage "influence de l'ambiance" doit être réglier sur 100% .

La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas compter de robinets thermostatiques régles (ouvrir au maximum d'eventuels robinets thermostatiques).

Limitation de la température ambiente

N° de ligne Ligne de commande
CC1	CC2	PCC
760 1060 1360 Limitation de la température ambiente

La fonction de limitation de la température ambiente permet de couper la pompe de circulation si la température ambiente dépasse la consigne actuelle de plus que le différentiel régle.

La pompe de circulation est de nouveau enclenchée des que la température ambiente repasse sous la consigne d'ambiance actuelle.

Si la fonction de limitation de température ambiente est active, aucune demande de chaud n'est transmise à la production.

i La limitation de la température ambiente ne fonctionne pas dans le cas d'une simple régulation en fonction des conditions extérieures.

TRx Tempereature ambiente mesurée TRw Consigne de tempereature ambiente SDR Differentiel d'ambiance P Pompe T Temps

Réchauffage acceléré

N° de ligne Ligne de			commande
CC1	CC2	PCC
770	1070	1370	Réchauffage accéléré

Avec le rechauffage rapide, la nouvelle consigne est atteinte plus rapidement en cas de passage de la consigne réduite à la consigne de comport, ce qui raccourcit la durée de mise en température. Pendant le rechauffage rapide, la consigne d'ambiance est augmentée de la valeur régée ici.

Une augmentation du réglage entraine une durée de mise en température plus courte, un abaisissement du réglage, une durée plus longue.

• Le rechauffage rapide est possible avec ou sans sonde d'ambiance.

TRw Consigne d'ambiance TRx Tempereature ambiente mesurée DTRSA Surellevation de la consigne d'ambiance

Abaissement accéléRED

N° de ligne Ligne de commande
CC1	CC2	PCC
780	1080	1380
		Abaisissement accéléréDésactivéjusqu'à consigne réduitejusqu'à consigne hors-gel

Pendant l'abaissement acceléré, la pompe du circuit de chauffe est déconnectee et, dans le cas de circuits à vanne mélangeuse, la vanne mélangeuse est fermée.

- Fonction avec sonde d'ambiance:

Avec une sonde d'ambiance, la fonction déconnecte le chauffage jusqu'à ce que la température ambiente ait baisse et atteint la consigne réduite ou le niveau hors-gel. Lorsque la température ambiente a baisse jusqu'à niveau réduit ou hors-gel, la pompe du circuit de chauffe est enclenchée et la vanne mélangeuse libérée.

- Fonction en l'absence de sonde d'ambiance:

L'abaisissement acceléré coupe le chauffage pendant une durée déterminée, en fonction de la température extérieure et de la constante de temps duBATIMENT.

Example

Durée de l'abaissement accéléré pour une différence Consigne comport - Consigné réduite = 2^

(par ex consigne comport = 20^ et consigne réduite = 18^ )

extérieuremélangée:		Constante de temps du bâtiment: Température
		0	2	5	10	15	20
15	°C	0	3.1	7.7	15.3	23	30.6	76.6
10	°C	0	1.3	3.3	6.7	10	13.4	33.5
5	°C		0	0.9	2.1	4.3	6.4	21.5
0	°C		0	0.6	1.6	3.2	4.7	15.8
-5	°C		0	0.5	1.3	2.5	3.8	12.5
-10	°C		0	0.4	1.0	2.1	3.1	10.3
-15	°C		0	0.4	0.9	1.8	2.6	8.8
-20	°C		0	0.3	0.8	1.5	2.3	7.7
		Durée de l'abaissement accéléré en heures

• L'abaissement accélérez est possible avec ou sans sonde d'ambiance.

Optimisation de

I'heure

d'enclenchement /

d'arrêt

N° de ligne			Ligne de commande
CC1	CC2	PCC
790	1090	1390	Optimisation max. à l'enclenchement
791	1091	1391	Optimisation max. à la coupure

Optimisation max. à

I'enclenchement

La commutation des niveaux de températe est optimisée de telle sorte que la consigne comport soit atteinte au moment des heures de commutation.

Optimis. max. à la coupure

La commutation des niveaux de températe est optimisée de telle sorte que la consigne comport -1/4 °C soit atteinte au moment des heures de commutation.

• L'optimisation à l'enclenchement et à la coupure est possible avec ou sans sonde d'ambiance.

Xein Heure d'enclenchement avancée
Xaus Heure de coupure avancée
ZSP Programme hora
TRx Température ambiente mesurée
TRw Consigne de températe ambiente

Relevement de la consigne réduite

N° de ligne Ligne de			commande
CC1	CC2	PCC
800 1100 1400	Début	relèvement consigne réduite
801	1101	1401	Fin relèvement consigne réduite

Cette fonction sert principalement dans les installations de chauffage qui ne serontient pas de grandes réserves de puissance (par ex. maisons à faible consommation d'énergie). En cas de températures extérieures basses, la mise en température demanderait alors trop de temps. Le relièvement de la consigne réduite empêche le refroidissement excessif des pieces afin de raccoucir la durée de mise en température lors du passage à la consigne de comport.

TRwA1 Debut relevement consigne réduite

TRwA2 Fin relèvement consigne réduite

TRR Consigne d'ambiance d'économie

TAgem Température extérieure melangée

Protection du circuit de chauffage à pompe contre la surchauffe

N° de ligne Ligne de commande
CC1	CC2	PCC
820 11	120 1420	Protection du circuit de chauffage à pompe contre la surchauffe

Dans les circuits de chauffage à pompe, la température de départ peut être plus élevé que la température réalisante de la courbe de chauffe. Ceci s'explique par de demandes d'autres consommateurs (circuit de chauffage avec vanne mélangeuse, charge d'eau potable, demande calorifique exter) ou d'une température de chaudière min. paramétrée. Du fait de cette température de départ trop élevé, le circuit de chauffage avec pompe serait donc surchauffé.

La fonction protection contre la surchauffe pour les circuits de pompe permet d'assurer, par l'enclenchement ou la coupure de la pompe, que l'alimentation en énergie du circuit de chauffage avec pompe correspond à la demande de la courbe de chauffe.

Régulation par vanne mélangeuse

N° de ligne Ligne de		commande
CC1	CC2
830	1130	Surélévation temp. chaudière pour circuit vanne
832	1132	Type de servomoteur Tout ou rien ; 3 points ;
833	1133	Différentiel TOR
834	1134	temps de course servomoteur

Type de servomoteur

Différentiel tout ou rien

Surelefvation temp.
chaudiere pour circuit
vanne

Temps de course servomoteur

Sechage contrôle de dalles pour constructions neuves

RVS43.. unquipment

Fonction "Sechage contrôle de dalles"

Le réglage du type de servomoteur modifie le comportement de régulation sur le servomoteur de la vanne mélangeuse.

Pour le servomoteur tout ou rien, il faut adapter le cas échéant le différentiel tout ou rien. Cela n'est pas nécessaire pour le servomoteur 3 points.

Pour le mélange, la température de départ effective de la chaudière doit être plus élevé que la consigne de départ de la vanne mélangeuse. Dans le cas contraire, cette dernière ne peut être atteinte à l'heure voulue. La valeur régée s'ajoute à la valeur de la demande.

Réglage du temps de course du servomoteur de la vanne mélangeuse utilisée.

N° de ligne			Ligne de commande
CC1	CC2	PCC
850 11	50 1450	Fonction "Séchage contrôle de dalles"ArrêtChauffage fonctionnel (Fh)Chauffage "préts à l'occupation"(Bh)Chauffage fonctionnel et chauffage "préts à l'occupationChauffage "préts à l'occupation" / Chauffage fonctionnelManuel
851 11	51 1451	Consigne séchage contrôle manuel
		1455	Consigne séchage actuelle
		1456	Jour séchage actuel
		1457	Jours de séchages terminés

Cette fonction sert au séchage contrôle. Elle règle la température de départ sur un profil de température. Le séchage s'effectue par le chauffage par le sol via le circuit de chauffage avec vanne mélangeuse ou avec pompe.

Désactivée:

La fonction est inopérante.

Chauffage fonctionnel (Fh):

La première partie du profil de température s'exécute de façon automatique.

Chauffage "pré à l'occupation" (Bh)

La deuxieme partie du profil de température s'exécute de façon automatique.

Chauffage fonctionnel et chauffage "pré à l'occupation"

La totalité du profil de température (1ère et 2ème partie) s'exécute de façon automatique.

Chauffage "pré à l'occupation" et chauffage fonctionnel

La totalité du profil de température (2ème et 1ère partie) s'exécute de façon automatique.

Manuel

Il n'y a pas d'exécution de profil de température, mais la régulation sa fait sur la "Consigne Séchage contrôle manuel".

• Respecter les normes et consignes du constructeur du bâtiment!
• Un bon fonctionnement de cette fonction n'est possible qu'vec une installation correctement mise en œuvre (hydraulique, electricite, reglages) ! Dans le cas contraire, les sols a secher peuvent subir des dommages!
  La fonction peut etre interrompu de façon anticipée par un reglage sur Arret.
• La limitation maximale de la température de départ reste active.

X Jour de démarrage

Fh Chauffage

fonctionnel

Bh Chauffage "pret a l'occupation"

Consigne sechage manuelle

La consigne de température de départ de la fonction séchage contrôle "Manuel" peut être régée séparément pour chaque circuit chauffage.

Consigne séchage actuelle

affiche la consigne de température de départ actuelle de la fonction séchage contrôle de dalles

Jour séchage actuel

affiche le jour actuel de la fonction sechage controlé de dalles

Evacuation excédent chaleur

N° de ligne Ligne de co				Commande
CC1	CC2	PCC3
861	1161	1461		Evacuation excédent chaleurDésactivéerégime chauffagetoujours

Les fonctions suivantes peuvent déclencher une évacuation de l'excedent de chaleur:

• Entrées H1, H2, H3 ou EX2
  Refroidissement adiabatique du gallon
  Evacuation de I'excedent de chaleur de la chaudiere a combustible solide

Si une évacuation de l'excedent de température est activée, le surplus d'énergie peut être evacué par une réduction du chauffage d'ambiance. Ceci peut être régé séparément pour chaque circuit de chauffage.

Ballonde stockage/préregulateur

N° de ligne			Ligne de commande
CC1	CC2	PCC
870	1170	1470	avec gallon de stockage
872	1172	1472	avec pré régulateur /pompe prim

Avecallon de stockage

Si un gallon de stockage est present, il faut spécifique ici si le circuit de chauffage est alimenté à partir de celui-ci.

La température du gallon de stockage de la chaudière sert de critère pour la libération de sources d'énergie supplémentaires lorsque celles-ci sont prises en compte.

Avec prerégulateur/pompe prim

On peut spécifier si le circuit H1/H2 est alimenté à partir du préregulateur (préparateur) ou par la pompe de réseau (pompe primaire) (selon l'installation.

Pompe à vitesse de rotation variable

RVS63..uniquement

RVS63..uniquement

Vitesse rot. min. pompe

Vitesse rot. max. pompe

Commande à distance

N° de ligne		Ligne de	commande
CC1	CC2	PCC
882 11	82 1482	Vitesse rot. min. pompe
883 11	83 1483	Vitesse rot. max. pompe

On peut définir la vitesse de rotation minimale de la pompe de circulation chauffage.

On peut définir la vitesse de rotation maximale de la pompe de circulation de chauffage.

N° de ligne Ligne de commande
CC1	CC2	PCC
900	1200	1500
		Commutation de régime pas de chargementforcé;Mode protection;Réduit;Confort; Automatique

En cas de commutation externe via les entrées H1/H2/H3 on définit au préalable le régime vers lequel la commutation doit s'effectuer.

RVS43.. unquipment

6.7 Circuit de refroidissement

Pour exploiter un circuit de refroidissement, il faut que la fonction de refroidissement soit activée ( ligne de commande 901) et libérée par l'horloge de programmation (Ligne de commande 907). La série de refroidissement est automatiquement mise en route lorsque la température ambiente est supérieure la consigne comport du régime refroidissement (ligne 902).

La série de refroidissement est déconnectée lors que le circuit de chauffage/de refroidissement 1 signale un besoin de chaleur ou en présence d'un signal de demande de chaleur d'un circuit ECS ou d'un autre circuit de chauffage.

Régime de fonctionnement

N° de ligne Ligne de commande

901 Régime de fonctionnementArrêt | Automatique

Cette ligne permet de régler le régime refroidissement.

La seLECTION effectuee ici est equivalente à l'action sur la touche de froid d'un apparéil d'ambiance.

Arrêt

La fonction de refroidissement est désactivée.

Automatique

Régime automatique selon le programme de commutation, de la touche de présence ou du programme de vacances en fonction du réglage ligne 907.

Si on libre le refroidissement 24h/24 en ligne 907, il est possible d'utiliser la touche de refroidissement comme touche marche/arrêt pour cette fonction.

Consignes

N° de ligne Ligne de commande
902	Consigne comforts

Consigne d'ambiance en régime de refroidissement.

La compensation d'été en ligne 920 permet d'élever la consigne en fonction de la température extérieure.

Libération

N° de ligne Ligne de commande
907	Libération 24h/24 | Prog. horaires CC | Prog. horsaire 5

Le paramètre "Libération" détermine selon quels programme horsaire s'effectue la libération du refroidissement.

24 h/24

Le refroidissement est libre en permanence (24h/24).

Prog'horaire CC

La libération du refroidissement se fait selon le programme horsaire du circuit chauffage.

Programme horaire 5

La libération du refroidissement se fait selon le programme horsaire 5.

\section*{Caracteristique de refroidissement}

N° de ligne Ligne de commande

908 consigné départ à temp ext 25^

909 consigne depart a temp ext 35^

consigne de départ

Le régulateur calcule la température de départ requise pour une température extérieure mélangée donnée en se basant sur la caractéristique de refroidissement. La caractéristique de refroidissement est définie par deux points de référence (consigne de départ à 25^ et à 35^ )

La caractéristique de refroidissement est réglée sur une consigne d'ambiance de 25^ . Si la consigne d'ambiance est modifiée, la courbe s'adapte automatiquement.

TVKw Consigne de température de départ refroidissement
TAgem Température extérieure melangée

ECO

N^ de ligne Ligne de commande
912 temp ext limite pour refroidissement
913 temps de blocage après chauffage

temp ext limite pour refroidissement

Si la température extérieure mélangée est supérieure à la limite de refroidissement, le refroidissement est libéré. Si la température extérieure mélangée passée d'au-moins 0.5^ en dessous de la limite de refroidissement, le refroidissement est verrouillé.

temps de blocage après chauffage

Pour éviter une mise en route rapide du refroidissement après la fin du chauffage la fonction de refroidissement est bloquée durant le temps régiable avec ce paramètre. Le temps de blocage démarre en absence de demande de chauffage du circuit chauffage 1.

Si la fonction de refroidissement est activée par la touche de régime, la durée de blocage n'est pas prise en compte.

compensation d'été

N^ de ligne Ligne de commande

918 temp extr pour début compensation eté
919 temp extr pour fin compensation eté
920 compensation ete max

En eté la consigne comport de refroidissement (902) est augmentée progressivement en fonction de la température extérieure. Cela permet d'économiser de l'énergie de refroidissement et d'éviter de trop grands écarts entre la température ambiente du local et la température extérieure.

Début compensation éte à TA

La compensation d'été commence à agir à partir de la température extérieure régée ici. Si la température extérieure continue d'augmenter, la consigne comport est relevante progressivement.

Fin compensation ete a TA

A cette température extérieure la compensation d'été atteint son efficacité maximale (920). Si la température extérieure augmente encore, elle n'a plus d'influence sur la consigne comport.

compensation été max

Le réglage définit de combien la consigne comport peut être relevante au maximum.

TRKw Consigne de refroidissement

TA

Température

extérieure

Limitations de la consigne de depart

N^ de ligne Ligne de commande

923 temp depart min à temp ext 25^

924 temp depart min à temp ext 35^

La température de départ de refroidissement peut être limitée vers le bas.

La ligne de limitation est définie par deux points de reference.

La consigne de départ resultante est en plus limite par le bas et ne peut etre inférieure a 5^

consigne de départ min

Déterminé la température de partir la plus BASSE pour une température extérieure mélangée de 25^ / 35^

Sans temperature exterieure disponible, le regulateur utilise le parametre "Consigne de depart min. TA = 35°C".

TVKw Consigne de température de départ de refroidissement (avec limitation minimale)
TVKw_unb Consigne de température de départ pour le refroidissement (sans limitation minimale)
TAgem Température extérieure melangée

Influence d'ambiance

N° de ligne Ligne de commande
928	Influence	d'ambiance

Types de régulation

Lorsqu'on utilise une sonde de température ambiente, on a lechioix entre 3 types de régulation différents.

Réglage Type de régulation
- - - %	Simple régulation en fonction des conditions extérieures *
1...99 % Régulation	en fonction des conditions extérieures avec influence de l'ambiance *
100 % Régulation en	fonction de la température ambiente uniquement

• Exige le raccordement d'une sonde extérieure

Simple régulation en fonction des conditions extérieures

La température de départ est obtenu à partir de la température extérieure mélangée, sur la base de la caractéristique de refroidissement.

Ce type de régulation implique que la courbe de refroidissement soit correctement réglée, car la régulation ne prend pas en compte la température ambiente pour ce réglage.

Régulation en fonction des conditions extérieures avec influence de l'ambiance

L'écart de la température ambiente par rapport à la valeur de consigne est mesuré et pris en compte pour la régulation de la température. Ainsi, les écarts de la température ambiente sont pris en compte et elle devient plus stable. L'influence de l'écart est réglée en %. Il est possible de régler une valeur d'autant plus élevé que l'installation dans la piece de referencia est bien faite (température ambiente non faissée, emplacement de montage correct etc.).

• Exemple:

environ 60 % piece de référence correcte

environ 20 % piece de référence défavorable

Pour activer la fonction, tener compte des points suivants :

• une sonde d'ambiance doit absolument etre raccordee.
  Le réglage "influence de l'ambiance" doit être compris entre 1 et 99.
• La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas composerter de robinets thermostatiques régles (les robinets thermostatiques éventuellesment Presents dans les pieces doivent être ouverts au maximum).

Régulation en fonction de la température ambiente uniquement

La température de départ est réalisée en fonction de la consigne de température ambiente, de la température ambiente actuelle et de son allure actuelle. Une légère augmentation de la température ambiente entraine par exemple une baisse immédiate de la température de départ.

Pour activer la fonction, tener compte des points suivants:

• une sonde d'ambiance doit absolument etre raccordee.
  Le paramètre "Influence de l'ambiance" doit être régé sur 100% .
• La pièce de référence (lieu de montage de la sonde d'ambiance) ne doit pas composer de robinets thermostatiques régles (les robinets thermostatiques éventuellesment présents dans les pièces doivent être ouverts au maximum).

Limitation de la température ambiente

N^ de ligne Ligne de commande

932 limitation de la températe ambiente

La fonction de limitation de la température ambiente permet de couper la pompe du circuit refroidissement si la température ambiente passe en dessous de la consigne mesurée (avec compensation d'éte ligne 920) de plus que le différentiel régle.

La pompe du circuit de refroidissement est de nouveau enclenchée des que la température ambiente repasse au dessus de la consigne d'ambiance actuelle.

Lorsque la limitation de température ambiente est active, aucune demande de froid n'est transmise à la production.

La fonction est inhibée si :

• aucune sonde extérieure n'est disponible.
  "Limit. influence ambience" = ---
• "influence de l'ambiance" (928) = --- (simple régulation en fonction des conditions extérieures)

TRx Consigne d'ambiance

TRKw Consigne d'ambiance refroidissement

(avec compensation d'été)
SDR Différentiel d'ambiance
P Pompe
Temps

Régulation par vanne mélangeuse

N° de ligne Ligne de commande
938	Sous-refroid vanne mélange
939	Type servomoteur Tout ou rien 3 points
940	Différentiel TOR
941 Tempes de course servomoteur
945 position vanne en mode chauffage Régule ouverte

Sous-refroid vanne melange

La demande de refroidissement du circuit de refroidissement à la production est réduite de la valeur régée. Cette réduction doit permettre d'équilibrer l'oscillation de température (comportement tout ou rien) provoquée par le générateur avec le régulateur de mélange.

Type servomoteur	Tout ou rien Le régulateur commande le servomoteur avec une seule sortie relais. Un signal en sortie provoque l'ouverture de la vanne commande. En absence de signal, la vanne se ferme automatiquement. 3 points Le régulateur commande le servomoteur avec deux sorties relais, affectées respectivement à l'ouverture et à la fermeture de la vanne.
Differential TOR	Pour le servomoteur tout ou rien, il faut adapter le cas échéant le paramètre "Différentiel tout ou rien". Avec un servomoteur 3 points, le différenciel est sans effet.
Temps de course servomoteur	Pour le servomoteur 3 points utilisé, il est possible d'adapter le temps de course. Avec un servomoteur TOR, le temps de course est inopérant.
position vanne en mode chauffage	Définit la position de la vanne mélangeuse 1 (Y1 / Y2) en régime chauffage. Ce paramètre est inopérant dans les installations avec circuits de chauffage et de refroidissement hydrauliquement séparés. Régule La vanne régule en régime chauffage et refroidissement. Ouverte La vanne régule en mode refroidissement, en mode chauffage elle est ouverte.
Surveillance du point de rosée	N° de ligne Ligne de commande 946 Durée de blocage du détector de point de rosée 947 augmentation consigne départ avec hygrostat 948 Début relève dép par hum'rel 950 Diff temp départ point rosée
Durée de blocage du détector de point de rosée	Dès que le détector de point de rosée enregistre une condensation, il ferme son contact et coupe le refroidissement. A la réouverture du contact début la temporisation "Durée de blocage détector de point de rosée". C'est seulement à l'issue de cette temporisation que le refroidissement est à nouveau libéré. Le détector de point de rosée doit être affecté à l'entrée H... comme "décteur de point de rosée".
augmentation consigne départ avec hygrostat	Pour éviter la condensation due à un taux d'hygrométrie trop élevé dans la piece, on peut réaliser une élevation fixe de la tempête de départ à l'aide d'un hygrostat. Dès que l'humidité dépasse la valeur régée sur l'hygrostat, il ferme son contact et active l'élevation de la tempête de départ régée ici. L'hygrostat doit être affecté à une entrée H... en tant que "augmentation consigne départ avec hygrostat".
Début relève'dép par hum'rel	Pour éviter la condensation due à un taux d'hygrométrie trop élevé dans la piece, on peut réaliser une élevation progressive de la tempête de départ à l'aide d'une mesure d'humidité 0... 10 V. Si l'humidité d'ambiance relative dépasse la valeur "Début relève'dép par hum'rel", la consigne de départ est relevante progressivement. Le départ de l'élevation (ligne 949) et l'élevation maximale (ligne 947) peuvent être réglés. La sonde d'humidité doit être affectée à une entrée H... en tant que "Humid ambiente relative 10V".

dTVKw Elevation de la consigne de depart h.r. humidite relative ligne ligne de commande

Diff temp depart point rosée

L'humidité relative de l'air ambient et la température ambiente correspondante permettent de calculer la température de rosée.

Pour qu'aucune condensation ne se forme sur les surfaces, la valeur réglable en ligne 950 déterminé la limite minimum de la température de départ au-dessus de la température de rosée.

Cette fonction peut etre désactivée avec le reglage - - - . la sonde d'humidité doit etre affectee à une entree H.. en tant que "Humid ambiente relative 10V" et une sonde de tempereature ambiente doit etre presente (entree H.. comme "Tempereature ambiente 10V" ou apparieil d'ambiance).

TVKw consigne de depart refroidissement TTP Température de rosée

TA Température extérieure BZ ligne de commande

Ballon de stockage/pré régulateur

N° de ligne Ligne de commande

962 Avec ballon de stockage non | oui

963 Avec préparat/pompe prim. non | oui

Avec ballon de stockage

Si un gallon de stockage est present, il faut spécifique ici si le circuit de refroidissement est alimenté à partir de celui-ci.

Avec préparat./pompe prim.

On peut spécifier si le circuit de refroidissement est alimenté à partir du pré régulateur ou avec la pompe de réseau (selon l'installation).

Commande à distance

N° de ligne Ligne de commande
969	Commutation régimeAucune | Arrêt | Automatique

En cas de commutation externe via les entrées H1/H2/H3 on définit au préalable le régime vers lequel la commutation doit s'effectuer.

6.8 ECS

Consignes

N° de ligne Ligne de commande
1610	Consigne nominale
1612	Consigne réduite

L'eau chaude sanitaire peut être régée selon différentes valeurs de consigne. Ces consignes sont actives selon le régime choisi et entrainent ainsi des niveaux de température différents dans l'accumulateur ECS.

ECSR Consigne réduite ECS
ECSN Consigne nominale ECS
ECSmax Consigne nominale maximum ECS

Priorité

N° de ligne Ligne de commande

1630 Priorschége ECS absolue Glissante effective sans glissante/vanne, absolue/pompe

En cas de besoin de puissance simultané des chauffages d'ambiance et de l'eau chaude sanitaire, la fonction priorité d'ECS permet d'assurer que la puissance de la chaudière est fournie en premier lieu à l'ECS pendant une charge d'eau chaude sanitaire.

Priorité absolue

Le circuit de chauffage avec vanne / avec pompe est bloqué jusqu'à ce que l'eau chaude sanitaire soit à la température voulue.

Priorité glissante

Si la puissance de chauffe du générateur ne suffit plus, les circuits de chauffage avec vanne et avec pompe sont restreints jusqu'à ce que l'eau chaude soit à la température voulue.

Pas de priorité

La charge d'eau chaude sanitaire se déroule parallèlement au fonctionnement du chauffage.

Lorsque le dimensionnement des chaudières et des circuits de chauffage avec vanne est trop juste, il peut se faire qu'en cas de charge de chauffe importante, la consigne ECS ne soit pas atteinte, car une quantité de chaleur trop grande passée dans le circuit de chauffage.

Circuit à vanne mélangeuse, priorité glissante, circuit de chauffage à pompe, priorité absolue

Les circuits de chauffage avec pompe sont coupés jusqu'à ce que l'eau chaude soit à la température voulue. Si la puissance de chauffe du générateur ne suffit plus, les

circuits de chauffage à vanne mélangeuse sont restreints jusqu'à ce que l'eau chaude soit à la température voulue.

Fonction anti-égionelles

N° de ligne Ligne de commande
1640	Fonction anti-légionelles Désactivée périodique Jour de semaine fixe
1641	Fonct. légion. périodique
1642	Fonct.anti-légion. jour semaine fixe lundi... dimanche
1644	Heure fonct anti-légionelles
1645	Consigne anti-légionelles
1646	Durée de mainien fonct. anti-légionelles
1647	Pompe circulation fonc.anti-légionelle

Fonction anti-légionelles

periodique

La fonction anti-legionelles se repète selon la périodicité régée ( ligne de commande 1641). Si la consigne anti-legionelles est atteinte par une installation solaire indépendamment de la période régée, l'intervalle redémarre de zéro.

Jour de semaine fixe

La fonction anti-légionelles peut être activée un jour de semaine donné (ligne de commande. Avec ce réglage, le chauffage à la consigne anti-légionelles se déroule le jour de semaineprogramme, indépendamment des températures du gallon de stockage dans la période antérieure.

Pompe circulation fon.canti-legionelle

La pompe de circulation d'ECS peut être enclenchée pendant le déroulement de la fonction de protection anti-légionelles.

Pompe de circulation

Pendant le déroulement de cette fonction, les points deuisage représentent un risque de brûlures.

N° de ligne Ligne de commande
1660	Libération pompe circulation prog hora 3 CCP Libération ECS prog hora 4 ECS Programme hora 5
1661	Encl. périodique pompe circulation
1663	Consigne pompe circulation

Encl. périodique pompe circulation

Si la fonction est activée, la pompé de circulation est enclenchée de façon fixe pendant 10 minutes pendant la période de libération et déconnectée à nouveau pendant 20 minutes.

Consigne pompe circulation

Si l'on installe une sonde dans la conduite de distribution d'ECS, le régulateur surveille la température ainsi mesurée pendant l'exécution de la fonction anti-légionelles. La consigne réglee doit être maintainue sur la sonde pendant la "Durée fonction anti-légio." programmee.

6.9 Pompe H..

Pompes H..	N° de ligne	Ligne de commande
	2010 H1 évacuat. excédent chal.
	2012 H1 avec accumulateur
	2014 H1 préparat/ppe prim
RVS43.. uniquement	2015 H1 demande froid	Système à 2 tubes Système à 4 tubes
	2037 H2 avec accumulateur
	2039 H2 préparat/ppe prim
RVS43.. uniquement	2040 H2 demande froid	Système à 2 tubes Système à 4 tubes
	2048 H3 avec ballon de stockage
RVS43.. uniquement	2050 H3 prérégulateur/ppe prim.
Evacuation excédent chaleur	Les fonctions suivantes peuvent déclencher une évacuation de l'excédent de chaleur: • Entrées H1, H2, H3 ou EX2 • Refroidissement adiabatique du ballon • Evacuation de l'excédent de chaleur de la chaudière à combustible solide Si une évacuation de l'excédent de tempête est activée, le surplus d'énergie peut être evacué par une réduction du chauffage d'ambiance. Ceci peut être régisé parment pour chaque circuit de chauffage.
Avec ballon de stockage	Si un ballon de stockage est créé, il faut spécifique ici si le circuit H1/H2/H3 est alimenté à partir de celui-ci. La tempête du ballon de stockage de la chaudière sert de critère pour la libération de sources d'énergie supplémentaires lorsque celles-ci sont prises en compte.
Avec préparat./pompe prim	On peut spécifique si le circuit H1/H2/H3 est alimenté à partir du préregulateur ou par la pompe de réseau (selon l'installation.
Demande de refroidissement	Système à 2 tubes Le circuit refroidissement avec Hx et les circuits de chauffage demandant du chaud ou du froid sur la même ligne.. Système à 4 tubes Le circuit refroidissement avec Hx et les circuits de chauffage demandant du chaud ou du froid sur des lignes séparées.
6.10 Piscine
Consignes	N° de ligne Ligne de commande
	2055 Consigne chauffage solaire
	2056 Consigne chauffage générateur
Consigne chauffage solaire	Avec un chauffage solaire, la piscine est rechauffée à cette consigne. La fonction de protection contre la surchauffe du collecteur peut réenclencher sa pompe jusqu'à ce que la tempête max. de la piscine soit atteinte.
Consigne chauffage générateur	Avec un chauffage par chaudière, la piscine est chauffée à cette tempête de consigne.

Priorité

N^ de ligne Ligne de commande

2065 Priorite charge solaire

non:

Le chauffage de la piscine avec des collecteurs solaires ne fonctionne pas avec des priorités. Si la "Priorité charge gallon" ( ligne 3822) est également désactivée, la piscine est chauffée en alternance avec les ballons de stockage pour obtenir une augmentation de la température de 5^ .

oui:

Le chauffage de la piscine avec des collecteurs solaires est prioritaire. C'est également le cas si une Priorité chargeallon ( ligne 3822) devrait normalement desservir d'autres échangeurs.

Si aucune entre Hx n'est utilisée pour libérer la piscine, la priorité de la piscine correspond au réglage. Pour le chauffage solaire, la piscine est always libre.

Si une entre Hx est utilisee pour liberer la piscine, la priorite de la piscine correspond au reglage. Pour le chauffage solaire, il est necessaire de liberer I'entree Hx adequate.

Si l'on utilise deux entrées Hx pour libérer la piscine, celle-ci est prioritaire si les deux entrées Hx sont libérées. Si une seule des deux entrées est libérée, la priorité de la piscine correspond au réglage. Si aucune des deux entrées Hx n'est libérée, le chauffage solaire de la piscine est verrouillé.

Hydraulique de l'installation

N^ de ligne Ligne de commande

2080 avec intégration de circuit solaire

Vous reglez ici si la piscine peut etre chauffee avec de I'energie solaire.

Préregulateur/ ppe primaire

6.11 Prérogulation / pompe primaire

N° de ligne Ligne de commande

2150 Preregulateur/ ppe primaire

en amont gallon stockage

enavalballonstockage

Si l'installation comporte un gallon de stockage, on peut indiquer ici si le préregulateur ou la pompe de réseau est placee en amont ou en aval du gallon de stockage.

Régime de fonctionnement

6.12 Chaudière

N° de ligne Ligne de commande

2203 Libération sous T° extérieure

2205 En régime éco

Arrêt | uniquement ECS | marche

2208 Charge complète du ballon de stockage

ArretMarche

Libération sous T'extérieur

La chaudière n'est mise en service que si la températe attenuée est en dessous de ce seuil. La libération tient compte d'un différentiel fixe de 12 °C.

En régime éco

Le régime ecologique peut être sélectionné dans le menu "Régime spécial/Service" à la ligne 7139.

En régime ecologique, la chaudière fonctionne comme ceci :

Arrêt: restevrouillé

uniquement ECS: Libération de la chaudière pour charge ECS.

Marché: Libérée en permanence

Pour obtenir des durées de fonctionnement suffisantes, la chaudière reste en marche tant que le gallon de stockage n'est pas charge entière.

Consignes

N° de ligne Ligne de commande
2210	Consigne	minimale
2212	Consigne	maximale

La consigne de température de chaudière régée peut être limitée par une consigne minimum et une consigne maximum. Ces limitations équivalent à une fonction de protection pour la chaudière.

Selon le régime de la chaudière, la limitation minimale de la consigne de température de chaudière est en régime normal le seuil inférieur de la consigne de chaudière paramétrée.

En régime normal, la limitation maximale de la température de chaudière est la limite supérieure pour la consigne de chaudière régée et la consigne pour le thermostat limiteur de sécurité electronique (TR).

La plage de réglage de la consigne minimum et maximum est limitée par la consigne du régime manuel.

Exemple de régime automatique de chaudière:

Limit. Min. consigne retour

N° de ligne Ligne de commande
2270	Consigne min. de retard

Consigne min. de retour

Si la température de retard chaudière est inférieure à la consigne de retard, le maintainen de la température de retard est activé.

Le maintainen de la température de return permet d'obtenir des influences sur les consommateurs, de commander une pompé de bipasse ou d'utiliser un régulateur du return.

Caracteristiques de puissance

N° de ligne Ligne de commande
2330	Puisance nom.
2331	Puisance de l'allure de base

Ces réglages sont nécessaires pour la mise en cascade de chaudières dont les puissances ne sont pas identiques.

Cascade 2x1

RVS63..
uniquement

N^ de ligne Ligne de commande

2340 Commut auto seq 2x1 cascade

La commutation automatique des chaudières permet de changer périodiquement de chaudière pilote. Àpres écoulement de la durée paramétrée il y a permutation des chaudières.

Chauc. pilote

Chaudiere d'appoint

Au moment de l'activation de la commutation automatique, c'est toujours la chaudière 1 (T2) qui est la chaudière pilote.

i Le temps restant jusqu'à la commutation suivante et la chaudière pilote actuelle ne sont

Le temps restant jusqu'à la commutation suivante et la chaudière pilote actuelle ne sont pas affichés.

6.13 Cascade

Regulation

N^口 de ligne Ligne de commande

3532 Temporisation du réenclenchement

3533 Temporisation d'enclenchement

Temporisation de réenclenchement

La temporisation de réenclenchement empêche une nouvelle mise en route d'une chaudière qui vient d'être arrêtée. Ce n'est qu'à l'issue de cette temporisation régée qu'elle est à nouveau libérée. Cela empêche des enclopenements et coupures trop féuents des générateurs et assure un fonctionnement stable des l'installation.

Temporisation d'enclenchement

Le réglage correct de la temporisation assure un état de fonctionnement stable de l'installation. Cela empêche des enclenchements et coupures trop fréquents des générateurs.

Pour la demande ECS le temps de temporisation est fixe: 1 min.

Sequence de chaudières

N° de ligne Ligne de commande
3540	Commutation auto séq. gén.
3541	Commut auto séq exclus. sans premier Dernier Premier et dernier
3544	Chaudière pilote apparéil 1... apparéil 16

Sequence chaudiere commutation auto

La commutation auto de la série des chaudières permet de gérer la charge des chaudières d'une cascade en définissant l'ordre de la chaudière pilote et des chaudière d'appoint.

Ordrefixe

Le réglage -- définit un ordre de commutation fixe. La chaudière pilote peut être définie à la ligne 3544; les autres chaudières sont enclenchées dans l'ordre selon leurs adresses d'appareil LPB.

Ordre de permutation selon le rendement horaire

A l'issue des heures paramétrées a lieu l'inversion de l'ordre des chaudière de la cascade. C'est la chaudière avec l'adresse immédiatement supérieure qui prend en charge la fonction de chaudière principale.

t = heures de fonctionnement total de l'ensemble des chaudières principales [h] P = P uisance globale de la cascade [kW]

Exclusion auto séquence chaudières

Le réglage de l'exclusion n'est utilisable qu'en association avec la série activée à la ligne.

L'exclusion de chaudière permet de ne pas utiliser la première et/ou la dernière chaudière lors de la commutation automatique.

Sans

L'ordre d'enclenchement des chaudières est inversé au bout des heures paramétrées

Première

La chaudière portant l'adresse la moins élevée (première adresse) reste la chaudière pilote. Pour les autres chaudières, l'ordre d'enclenchement est inversé après l'écoulement des heures paramétrées (ligne 3540).

Dernière

La chaudière portant l'adresse la plus élevé (dernière adresse) est toujours la dernière de la série. Pour les autres chaudières, l'ordre d'enclenchement est inversé après l'écoulement des heures paramétrées (ligne 3540).

Première et dernière

La chaudière portant l'adresse la moins élevée (première adresse) reste la chaudière pilote. La chaudière portant l'adresse la plus élevée (dernière adresse) est toujours la的最后一 minute de la série. Les chaudières aux adresses intermédiaires sont commutes après écoulement du nombre d'heures régées ( ligne 3540).

Chaudière pilot

Le réglage de la chaudière pilote n'est utilisé qu'en association avec l'ordre fixe de la série de chaudières ligne.

La chaudière de base définie sera toujours enclenchée en premier et déclenchée en dernier. Les autres chaudières sont commutes dans l'ordre de leurs adresses d'appareil.

Limit. Min d

température de retard

N^ de ligne Ligne de commande

3560 Consigne min. de retard

Consigne min. de retard

Dès que la température de retard dépasse la consigne de retard régée, le maintainen de la température de retard est activé.

Le maintien de la température de return permet d'influer sur les consommateurs ou d'utiliser un régulateur de return.

6.14 Circuit solaire

Régulateur de charge (dT)

N° de ligne Ligne de commande

3810 Différence de température MARCHE

3811 Différence de température ARRET

3812 T° charge mini gallon ECS

3815 T° charge min gallon

3818 Temp charge min piscine

Pour pouvoir charger le gallon ECS via l'échangeur, il faut un écart de température suffisant entre le collecteur et le gallon d'ECS/la piscine et le collecteur doit avoir atteint la température minimale de charge de l'accumulateur/de la piscine.

Tkol Température du collecteur solaire

On/Off Pompe de collecteur solaire

SdEin Diff temp EN échangeur

SdAus Diff temp HORS

TSp Température du gallon

TLmin T° charge min. gallon ECS/ballon de stockage/piscine

Priorité

N° de ligne Ligne de commande
3822	Priorité chargeallon sans Ballon d'ECS Ballon de stockage
3825	Temps charge prior relative
3826	Temps attente prior relative
3827	Tps attente marche parallele
3828	Tempo pompé secondaire

La priorité donnée à la piscine (linge 2065) peut influencer cette priorité de ballon ECS de la charge solaire et, eventuellement,CHAuffer la piscine avec les ballons ECS.

Priorité charge balloon

Si l'installation possède plusieurs échangeurs, il est possible de définir une priorité pour les ballons intégrés, qui détermine ensuite l'ordre de charge.

Sans

Chaque ballon d'ECS est chargé en alternance afin d'augmenter la température par paliers de 5^ , jusqu'à ce que chaque consigne soit atteinte à un niveau A, B ou C (cf. plus loin). C'est seulement lorsque toutes les consignes sont atteentes que celles du niveau supérieur sont chargées.

Ballon d'ECS

Le gallon d'ECS est prioritaire durant une charge par énergie solaire. Il est chargeé en priorité à chaque niveau A, B ou C (cf. plus loin). C'est seulement après que les autres consommateurs sont charges au même niveau. Dans que toutes les consignes d'un niveau sont atteintes, celles du niveau supérieur sont charges; le gallon d'ECS étant à nouveau prioritaire.

Ballon de stockage

Le gallon de stockage est prioritaire durant la charge par énergie solaire. Il est chargeé en priorité à chaque niveau A, B ou C (cf. plus loin). C'est seulement après que les autres consommateurs sont charges au même niveau. Dans que toutes les consignes d'un niveau sont atteintes, celles du niveau suivant sont traitées; leallon de stockage étant à nouveau prioritaire.

Consignes des ballons de stockage :

Niveau	Ballon ECS	Ballon de stockage	Piscine	(1)
A 1610	Consigne comfort	Consigne ballon de stockage (Indicateur de maximum)		2055 Consigne chauffage solaire
B 5050	Temp. charge max.	4750 Temp. charge max.	2055 Consigne chauffage solaire	2070 Température piscine max
C	5051 temp max ballon stockage	4751 temp max ballon stockage

(^1) Si la piscine est prioritaire (ligne 2065), elle est chauffée avant les ballons.

Au cas où le gallon de stockage prioritaire ne peut pas etre chargede selon le regulation programme, la priorite est cedee pendant le temps regle au gallon suivant ou a la piscine (par ex. ecart de temperature trop eleve entre temperature du collecteur et celle du gallon).

Dès que le gallon prioritaire (selon réglage „Priorité charge gallon") est à nouveau prêt pour être charge“, le "transfert de priorité" est immédiatement interrompu.

Si ce paramètres est désactivé (---), la priorité est par principe attribuée selon les réglages „Priorité charge ballon".

Temps attente priorelative

Durant le temps régle; le transfert de la priorité est temporisé. Cela a provoque des interventions de la priorité relative trop nombreuses.

Temps attente marche parallele

En présence d'une puissance solaire suffisante ainsi que de pompes de charge solaires, un fonctionnement parallele est possible. Dans ce cas, il est possible de charger en parallele celui qui est le suivant dans l'ordre de priorité, en plus du ballon d'ECS actuel. Le fonctionnement parallele peut être temporisé. L'enclementhement peut ainsi se faire par paliers.

Le réglage (---) désactive ce fonctionnement en parallèle.

Temporisation pompe secondaire

Pour purger de l'eau froide eventuellement presente dans le circuit primaire, il est possible de temporiser la pompe secondaire de I'échangeur externe.

Fonction de démarrage

N^ de ligne Ligne de commande

3831 Temps min enclenchement ppe collecteur

3834 Gradient enc period ppe collec

temps min enclenchement ppe collecteur

Cette fonction reste enclenchée pendant au moins le temps de marche minimum paramétré.

Gradient enc period ppe collec

Dès que la température de la sonde du collecteur augmente, la pompe du collecteur est enclenchée.

Protection hors gel du collecteur

N^ de ligne Ligne de commande

3840 Protection hors gel du collecteur

En cas de risque de gel sur le collecteur, la pompe du collecteur solaire est mise en service pour empêcher le gel du caloporteur.

• Si la température du collecteur solaire descend en dessous de la température de protection hors-gel, la pompe du collecteur est enclenchée : TKol < TKolFrost.
• Dès que la température du collecteur dépasse de 1 K la température de protection hors-gel, la pompe du capteur est à nouveau arrêtée : TKol > TKolFrost + 1.

Protection du collecteur contre la surchauffe

N^ de ligne Ligne de commande

3850 Protection du collecteur solaire contre la surchauffe

S'il y a un risque de surchauffe sur le collecteur, la charge du gallon se poursuit pour éliminer de cette façon l'excedent de chaleur. La charge est interrompue lorsque la température de sécurité du gallon est atteinte.

TSpSi Température de sécurité du gallon d'accumulation

TSp Température du ballon d'ECS

TKolUe Température de protection du collecteur contre la surchauffe

TSpmax Température de charge max.

Tkol Température du collecteur solaire

On/Off Pompe de collecteur solaire

T Température
Temps

Température d'évaporation du fluide

N° de ligne Ligne de commande
3860	Evaporation	caloporteur

En cas de risque d'évaporation du fluide caloporteur en raison de la température élevé du collecteur, la pompe du collecteur est déconnectée, pour éviter la surchauffe. Il s'agit d'une fonction de protection de la pompe.

Commande de la vitesse de la pompe

RVS63..uniquement RVS63..uniquement

N° de ligne Ligne de commande

3870 Vitesse rot. min. pompe

3871 Vitesse rot. max. pompe

Vitesse de rotation de la pompe Minimum/-Maximum

La plage de vitesses pour la commande des pompes solaires est limitée par la vitesse minimale et maximale.

Mesure de rendement

N° de ligne Ligne de commande
3880 Liquide antigel
3881	Concentration antigel
3884 Débit de pompé

Les rendements journalier et total de l'énergie solaire (lignes 8526, 8527) se calcule sur ces bases.

Liquide antigel

Etant donné que la proportion de mélange du fluide des collecteurs influence le transfert thermique, il faut déterminer et saisir le type de liquide antigel et sa concentration pour le calcul de du rendement.

Débit de pompe

Il doit être déterminé en l/h selon la pompé installée et sert au calcul du volume obtenu.

6.15 Chaudière à combustible solide

Régime de fonctionnement

N^ de ligne Ligne de commande

4102 Verrouille d'autres producteurs de chaleur

Verrouille d'autres
produeurs de chaleur

Si la chaudière à combustible solide produit suffisamment de chaleur, les autres producteurs de chaleur (chaudière fioul/gaz, par exemple) sont verrouillés.

Le verrouillage a lieu des que le régulateur détecte une élevation de la température de chaudière susceptible de dépasser la température de comparaison.

Cette fonction d'anticipation permet aux générateurs concernés de respecter toute temporisation à l'arrêt nécessaire avant l'enclenchement de la pompe de la chaudière à combustible solide. Elle permet aussi de ne maintainir à chaque fois qu'une chaudière en marche lorsqu'évacuation des fumées se fait par une cheminée commune.

Consignes

N^ de ligne Ligne de commande

4110 Consigne minimale

Consigne minimale

La pompe de chaudière n'est enclenchée que si la température de chaudière a atteint une valeur plancher en supplément du différentiel requis.

Régulation de chaudière/brûleur

N° de ligne Ligne de commande
4130	Différence de température MARCHE
4131	Différence de température ARRET
4133	Température de comparaison Sonde ECS B3 Sonde ECS B31 Sonde gallon de stockage B4 Sonde gallon de stockage B41 Consigne de départ Consigne minimum

Régulation du Delta T

Pour que la pompe de chaudière s'enclenché, il faut que le différentiel entre la température de chaudière et la température de comparaison soit suffisamment important.

TKx Température de chaudière

Bx Température mesurée de comparaison

ON/OFF pompe de la chaudiere

SDon Différence de température MARCHE

SDoff Différence de température ARRET

6.16 Ballon de stockage

Verrouillage automatique

N° de ligne Ligne de commande
4720 Verrou générateur auto
	Aucun avec B4 avec B4 et B42/B41
4722 Ecart temp. gallon/CC
4723 Ecart temp gallon / circuit refroidissement
4724 Température min de gallon ECS en régime chauffage
4726 temp max gallon pour refroidissement

Verrou générateur auto

Aucun

La fonction est inopérante

avec B4:

La sonde B4 est utilisé pour la libération et le verrouillage du générateur.

avec B4 et B42/B41:

La sonde B4 est utilisé pour la libération du générateur. La sonde B42 est utilisé pour le verrouillage du générateur; en son absence, la sonde B41 est utilisé.

Si la différence T entre les températures du gallon de stockage et du circuit de chauffage est suffisamment grande, la chaleur requise par ce dernier est transférée depuis le gallon de stockage. Le générateur de chaleur est verrouillé.

Le paramètre, Ecart temp balloon/CC' permit de compenser la surélovation de la vanne mélangeuse suite à la demande de température du circuit de chauffage.

107/180

4722 Ecart temp. ballon/CC B4 Sonde de gallon ou de gallon de stockage combinée supérieure TVLw Consigne de temperature de départ E Bloage chaudiere

écart temp balloon / circuit refroidissement

Si la différence de température T entre le gallon de stockage et la demande de température du circuit de refroidissement est suffisamment grande, le froid demandé par le circuit de refroidissement est prélevé sur le gallon de stockage. Le générateur de chaleur est bloqué.

TVLKw Consigne de température de départ en régime de refroidissement
K Générateur de froid

Temp balloon d'ECS min. en régime chauffage

Si la température effective du gallon de stockage est inférieure à cette valeur, les circuits de chauffage sont déconnectés, si aucune chaudière n'est disponible.

temp max gallon pour refroidissement

Si la température de la sonde supérieure (B4) se situe au-dessus de la température max. du gallon en régime refroidissement, la série de refroidissement est bloquée. Les pompes du circuit de refroidissement s'arrêtent et les vannes mélangeuses se ferment. La demande de froid transmise aux producteurs de froid subsiste. Si la température de gallon descend en dessous de la temp. de gallon max. moins 0,5 K, ce blocage est supprimé.

N° de ligne Ligne de commande
4739	Protection stratificationaucun | tousjours | avec chaudière à combu solide

La fonction de protection contre la stratification permet un équilibrage hydraulique entre les consommateurs et le générateur sans vannes d'isolement supplémentaires pour le gallon de stockage.

Lorsque la fonction est active, le débit d'eau côte consommateur est ajusté de sorte à ne pas pouvoir se mélanger à une eau plus froide provenant du gallon.

N° de ligne Ligne de commande
4750 Temp. charge max.
4756	Refroidissement adiabatique ECS/CC
4757	Refroidissement. adiabatique collecteur Arrêt Étée toujours

109/180

La sortierelais correspondante peut également être régée comme " vanne de dérivation ballon de stockage Y15" dans la Configuration Sortie relais QX1, 2 ,3,4 (lignes 5890, 5891, 5892, 5894) et la sonde retour ligne B73 an BX.

Diff. Temp. MARCHE/ ARRET dérivation
retour
Temp. compar dériv
retour

L'écart de température paramétré déterminé le point d'enclementment /de déclenchement de la dérivation du return.

Selection de la sonde du gallon de stockage à laquelle est comparée la température de return. L'écart entre les deux activera la commutation sur la dérivation du return.

Sens action dériv retard

Abaisissement de température

Si la température de retard des consommateurs est plus élevé que la température mesurée par la sonde désignée à la ligne 4795, le retard peut servir à préchauffer la partie BASSE du gallon de stockage. Ainsi la température de retard continue de baisser ce qui conduit à un rendement plus élevé d'une chaudière à condensation par exemple ELEVation de température

Si la température de retard des consommateurs est inférieure la température mesurée par la sonde désignée à la ligne 4795, le retard peut être préchauffée par une déivation dans la partie basse du gallon de stockage. Cela permet de réaliser un préchauffage du retard par exemple.

Charge partielle

N^ de ligne Ligne de commande

4800 Consigne charge partielle

Le découplage hydraulique de la partie basse de l'accumulateur a pour effet de réduire la masse d'eau à réchauffer. La partie haute du gallon est ainsi plus rapidement chargée. La partie basse du gallon n'est réchauffée que lorsque la partie haute est chauffée à la consigne.

Dès que la température mesurée à la sonde (B4/B42) a atteint la consigne de charge partielle, la vanne d'inversion passée sur "Passage droit" et le reste du gallon est chargé.

La commutation suit un différentiel fixe de 1 / 4^

Si l'indicateur de maximum est supérieur à la consigne de charge partielle, la charge se fait jusqu'à la valeur de l'indicateur

Configuration

Fonction supplémentaire QX...

(Ligne 5890...5894)

Entree sonde BX..

(Ligne 5930... 5933)

Vanne de derivation de return Y15 dans gallon de stockage

Sonde gallon de stockage B4 ou B42

Refroidissement

Si le ballon a ete utilise pour une demande de chaleur, il est verrouillé pendant 24 heures pour les demandes de refroidissement.

6.17 Ballon ECS

Régulation de charge

N° de ligne Ligne de commande
5020 Suré l'évation consigne ECS
5021	Suré l'évation transfert
5022 Sonde pour charge ECS par B3 avec B3 et B31 par B3, Légion. B3/et B31

La demande d'ECS à la chaudière se compose de la consigne ECS actuelle plus la surélevation de charge régliable.

Surelefaction transfert

Le transfert permet d'acheminer de l'énergie du gallon de stockage dans le gallon d'ECS. A cet effet, la température actuelle du gallon de stockage doit être supérieure à la température actuelle dans le gallon d'ECS.
On peut régler ici ce différentiel.

sonde pour charge ECS

Une charge de gallon avec 2 sondes max. est possible. Il est également possible de combiner une charge partielle à l'aide d'une sonde et une fonction anti-légionelles basée sur 2 sondes (réglage 3).

Protection contre la surchauffe

N° de ligne Ligne de commande

5050 Temp. charge max

i

Le ballon d'ECS est chargé par l'énergie solaire à la valeur maximale de charge ECS réglée.

Refroidissement adiabatique

La fonction de protection contre la surchauffe du collecteur permet de remettre la pompe du collecteur en marche jusqu'à ce que la température maximale du gallon de stockage soit atteinte.

N° de ligne Ligne de commande
5055	temp ECS pour récapération vers CC
5056	Refroidissemp. adiabatique chaudière/CC
5057	Refroidissemp. adiabatique collecteurArrêtététoujours

Refroidissem.
adiabatique
chaudiere/CC

On dispose de deux fonctions pour le refroidissement adiabatique du ballon d'ECS :

• L'énergie peut être déchargée vers le chauffage d'ambiance ou le gallon d'ECS. Ceci peut être régé séparément pour chaque circuit de chauffage (page de commande Circuit de chauffage 1...).
  L'energie peut etre cedee a I'environnement via la surface du collecteur lorsque.
  elui-ci est froid.

Refroidissem.
adiabatique collecteur

Résistance électrique

N° de ligne Ligne de commande
5060 Régime résistance électrique
	Remplacement
	Eté
	toujours
5061 Libération résistance electr
	24h
	Libération ECS
	Prog horsaire 4 ECS
5062 Régul. résistance elec
	Thermostat externe
	Sonde ECS

Régime résistance électrique

Replacement

La résistance électrique n'est utilisé que lorsque la chaudière signale un défaut ou est déconnectée suite à un verrouillage chaudière. Normalement, la production d'ECS est donc toujours assurée par la chaudière.

Eté

La résistance électrique est utilisé lors que tous les circuits de chauffage raccordés ont commuté sur le régime d'été. La production d'ECS est à nouveau assurée par la chaudière des qu'un circuit de chauffage au moins est repassé en régime d'hiver. Mais la résistance électrique est également utilisée lorsque la chaudière signale un défaut ou est déconnecté suite à un verrouillage chaudière.

toujours

La production d'ECS est assurée pendant toute l'année par la résistance électrique uniquement. Dans cette application, la chaudière n'est donc pas utilisé pour la production d'ECS.

Libération résistance electr

24h

La résistance électrique est libre en permanence, independament des programmes horaires.

Example :

Libération ECS

La résistance électrique est commandée selon la "Libération ECS".

Example:

Prog horaire 4 ECS

Le programme horsaire 4/ECS du régulateur local est pris en compte pour la résistance électrique.

Exemple :

Régul. résistance élec

Thermostat externe

La température du gallon est régée à l'aide d'un thermostat externe sans compensation de la valeur de consigne du régulateur.

Sonde ECS

La température du gallon est réglée à l'aide d'un thermostat externe, mais avec compensation de la valeur de consigne du régulateur.

Pour que la compensation de la valeur de consigne fonctionne correctement, le thermostat extérieur au régulateur doit être régle sur la température de ballon maximal.

Hydraulique de l'installation

N^ de ligne Ligne de commande

5090 Avecallon de stockage
5092 Avec préparat./pompe prim
5093 avec intégration solaire

Avecallon de stockage

Si un gallon de stockage est present, il faut spécifique ici si le gallon d'ECS est alimenté à partir de celui-ci.

La température du gallon de stockage de la chaudière sert de critère pour la libération de sources d'énergie supplémentaires lorsque celles-ci sont prises en compte.

Avec préparat./pompe prim.

On peut spécifier si le ballon d'ECS est alimenté à partir du préregulateur ou avec la pompe de réseau (selon l'installation).

avec intégration solaire

On peut spécifique si le ballon d'ECS doit être alimenté par l'énergie solaire.

Pompe à vitesse de rotation variable

RVS63..

unquessment

uniquement

Régulation de l'allure de la pompe de charge

N^ de ligne Ligne de commande

5101 Vitesse rot. min. pompe

5102 Vitesse rot. max. pompe

La plage de vitesses pour la commande de la pompe de charge est limitée par la vitesse minimale et maximale autorisée.

Pour garantir un fonctionnement correct de la pompe, la vitesse est amenée à son maximum pendant 10 secondes au démarrage de la pompe.

N^ de ligne Ligne de commande

5406 Diff'cons'min avec tmp'ballon

La consigne ECS est reglee au maximum à la temperture actuelle du gallon de stockage moins le differentiel de consigne reglable.

Régulation par vanne mélangeuse

N^ de ligne Ligne de commande

5544 Temps de course servomoteur

Réglage du temps de course du servomoteur de la vanne mélangeuse utilisée.

temps de course servomoteur

6.19 Configuration

6.19.1.1 circuits de chauffage

N° de ligne Ligne de commande
CC1	CC2
5710	5715	Circuit chauffage 1,2

Les circuits de chauffage peuvent être enclenchés ou déconnectés via ce réglage.

N° de ligne Ligne de commande
5711	Circuit de refroidissement 1ArrêtSystème à 4 tubesSystème à 2 tubes
5712	Utilisation vanne mélangeuse 1ChauffageRefroidissementChauffage et refroidissement

Circuit de refroidissement 1

Arrêt

Le circuit de refroidissement est désactivé

Système à 4 tubes

Le circuit de refroidissement et le circuit de chauffage obtiennent du chaud ou du froid par des lignes séparées.

Système à 2 tubes

Le circuit de refroidissement et le circuit de chauffage obtiennent du chaud ou du froid par une ligne identique.

Utilisation vanne melangeuse 1

Chauffage	Refroidissement	Chauffage refroidissement
HC/CC B1 Q2 Y21 Y1/Y2 H C	HC/CC B1 Q2 Y21 H Y1/Y2 C	HC/CC B1 Q2 Y1/Y2 Y21 C

et

Ce réglage est nécessaire lorsqu'on utilise une sortie relais QX.. (configuration) comme vanne directionnelle de refroidissement Y21.

Sonde ECS B3

N° de ligne Ligne de commande
5730 Sonde ECS B3
	Sondes
	Thermostat

Sondes

Le régulateur calcule les points de commutation avec le différentiel correspondant à partir de la consigne ECS et de la température mesurée du gallon d'ECS.

Thermostat

La régulation de la température ECS est basée sur l'etat de commutation d'un thermostat raccordé à B.

Aucun régime "d'économie" n'est possible en cas d'utilisation d'un thermostat d'eau chaude sanitaire. C'est-à-dire que lorsque le régime Economie est activé, la préparation d'ECS est verrouillée par le thermostat.

• Le réglage de la consigne nominale d'ECS doit être égal ou supérieur au réglage de consigne sur le thermostat (thermostat écalonné sur le point de coupure).
• La surélovation de la consigne de départ ECS doit être régée à 10^ au minimum (influe sur la durée de la charge).
• La protection hors-gel ECS n'est pas assurée dans ce cas.

Organe de réglage ECS Q3

N° de ligne Ligne de commande
5731 Organe de réglage ECS Q3
	sans
	pompe de charge
	vanne de dérivation

Sans

Aucune charge d'ECS via Q3.

Pompe de charge

La charge ECS est réalisée avec une pompe reliée à la borne de raccordement Q3/Y3.

Vanne de derivation

La charge ECS se fait via la vanne de dérivation raccordée à Q3/Y3. La pompe Q2 devient par ce réglage la pompe de chaudière, si aucune pompe de chaudière n'est encore définie pour une sortie relais multifonctionnelle QX.

Séparation ECS

N° de ligne Ligne de commande
5736	Déparation	ECS

La séparation ECS ne peut être utilisée que si l'on dispose d'une cascade de chaudières.

• Arrêt: la séparation ECS est désactivée. Chaque chaudière disponible peut alimenter le ballon d'ECS.
• Marche : la séparation ECS est enclenchée. La charge d'ECS s'effectue exclusively à partir de la chaudière configurée à cet effet.

Pour réaliser la séparation ECS, la charge ECS Q3 doit être régée sur "par vanne de dérivation".

Chaudière

N° de ligne Ligne de commande
5770 Type	de chaudière
	1 allure
	2 allures
	3 points modulant
	UX modulant
	Sans sonde de chaudière
	Cascade 2x1

115/180

1 allure

L'allure du brûleur est libérée des qu'une consigne de chaudière valide est activée.

Raccordements :

Utilisation Connecteur Type de			connecteur
L1 Phase	se du brûleur P AGP8S.07A/109
½	Fil de protection
N	Phase neutre
T1 Phase	se de la 1e allure du brûleur
T2 1e allure	allure du brûleur EN
S3	Entrée de défaut brûleur
4	Entrée brûleur heures fonct. 1ère allure.

2 allures

Si la consigne ne peut être atteinte avec la première allure, la deuxième allure est libérée (intégrale de libération réalisée). La première allure reste alors enclenchée et la régulation de consigne est réalisée par la第二种 allure. La première allure ne peut être arrêtée que si la第二种 allure est verrouillée (intégrale de remise à zéro réalisée).

Raccordements :

	Utilisation	Connecteur	Type de connecteur
L1	Phase du brûleur	P	AGP8S.07A/109
½	Fil de protection
N	Phase neutre
T1	Phase de la 1e allure du brûleur
T2	1e allure du brûleur EN
S3	Entrée de défaut brûleur
4	Entrée brûleur heures fonct. 1ère allure
EX2	Entrée Brûleur 2e allure, heures de fonctionnement	Z	AGP8S.04C/109
FX4(T6)	Phase 2e allure du brûleur
QX4(T7)	2e allure du brûleur ARRET
QX4(T8)	2e allure du brûleur EN

3 points modulants

UX modulant

Regulation de la chaudiere

Le fonctionnement et l'enclenchement/déclenchement de la 1ère allure correspond à celui d'un brûleur à 2 allures. La libération de la modulation se fait de la même façon que la libération d'une 2ème allure de brûleur.

La coupure voire le blocage de la modulation intervient en même temps que le passage de la 1e allure à la 2e allure du brûleur.

La limitation minimale de fonctionnement de la chaudière, le fonctionnement en cascade et la séparation ECS sont traités comme pour un brûleur à deux allures.

Scheme "Integrale de libération de la modulation"
a) Integrale de libération de la modulation (=Integrale de libération 2e allure de brûleur)
b) Integrale de remise à zéro de la modulation (=Integrale de remise à zéro de la 2e allure de brûleur)
c) Zone neutre
d) Impulsions d'ouverture / fermeture
GST Allure de base
Mod Allure de modulation
SDK différentiel chaudiere
TKw Consigne de température de chaudière

Commandedu bruleur

Commande 3 points et UX modulant

Le servomoteur est réglé avec un comportement PID. Grace aux réglages de la bande proportionnelle (Xp), du temps d'intégration (Tn) et de déivation (Tv), le régulateur peut être adapté au comportement de l'installation. Le temps de course du servomoteur doit être paramétré.

Zone neutre

Une zone neutre existe pour la régulation, qui se situe +/- 1K autour de la consigne de chaudière. Si la température de chaudière est pendant plus de 16 secondes dans cette zone neutre, les impulsions de positionnement ne sont plus émises. Dés que la température de chaudière se situe à nouveau en dehors de la zone neutre, la régulation est à nouveau active. Si la température de chaudière ne reste pas assez longtemps dans la zone neutre, les impulsions continuè à être émises.

Utilisation Connecteu		r	Type de connecteur
L1 Phase du brûleur P AGP8S.07A/109
1/2N	Fil de protection
	Phase neutre
T1 Phase Libération brûleur modulant
T2 Libération brûleur modulant
S34	Entrée de début brûleur
	Entrée heures de fonctionnement brûleur
QX1	Volet d'air brûleur modulant = FERME	U	AGP8S.03C/109
FX4(T6)	Phase Volet d'air du brûleur modulant= OUVERT	Z	AGP8S.04C/109
QX4(T8)	Volet d'air brûleur modulant = OUVERT

Utilisation Connecteu		r	Type de connecteur
L1 Phase du brûleur P AGP8S.07A/109
† Fil de protection
N Phase neutre
T1 Phase Libération brûleur modulant
T2 Libération brûleur modulant
S3 Entrée de défaut brûleur
4 Entrée heures de fonctionnement brûleur
UX 0...10V – sortie de modulation		n	AGP4S.02F/109
M Masse

Sansonde de chaudiere

La chaudière est libre de qu'une consigne de chaudière valide est activée.

Raccordements :

Utilisation Connecteu		r	Type de connecteur
L1 Phase du brûleur P AGP8S.07A/109
+ Fil de protection
N Phase neutre
T1 Phase Libération de chaudière
T2 Libération de chaudière
S3 Entrée de début brûleur
4 Entrée brûleur heures fonct. 1ère allure.

Cascade 2x1

La cascade 2x1 est une configuration particulière de l'appareil de base où une chaudière à 2 allures fonctionne comme deux chaudières à une allure

En raison de I'ecart entre la consigne chaudiere et la temperture de la sonde de chaudiere B2 (sonde de depart de cascade commun obligatoire), l'enclenchement/la coupure de la chaudiere d'appoint (integrale de libération/de coupure s'effectue selon la régulation d'un brûleur à deux allures. Les mêmes paramétres sont valables.

Si une pompe de chaudière est nécessaire, il faut régler QX1, QX2 (lignes 5890, 5891) en conséquence.

Une pompe de chaudière commune se raccorde à toute autre sortie multifonctions QX paramétrée pour une pompe de chaudière Q1. Ces sorties commandent toujours la pompe de chaudière pilote.

La configuration de la cascade 2 × 1 (paramètre Type de chaudière) attribue les sorties et fonctions comme suit de façon permanente :

	Utilisation	Connecteur	Type de connecteur
L1 Phase du brûleur P AGP8S.07A/109
+ Fil de protection
N Phase neutre
T1 Phase du brûleur 1
T2 Brûleur 1 enclenché
S3 Entrée de défaut brûleur
4 Entrée heures fonctionnement brûleur 1
EX2 Entrée heures fonctionnement brûleur 2		Z	AGP8S.04C/109
FX4 Phase du brûleur 2
QX4 Brûleur 2 arrêté
(T7)
QX4 Brûleur 2 enclenché
(T8)

Solaire thermique

N° de ligne	Ligne de commande
5840	Organe réglage solairepompe de chargeVanne de déivation
5841	Echangeur solaire externecommunBallon ECSBallon de stockage

Organe réglage solaire

A la place d'une pompe de collecteur et des vannes de derivation pour les ballons de stockage, il est possible de faire fonctionner l'installation solaire avec des pompes de charge.

Une vanne de dérivation ne permet que le débit dans un seul échangeur. Seul le fonctionnement en alternance est possible.

119/180

Avec des pompes de charge tous les échangeurs sont utilisables en même temps. Un fonctionnement en parallèle ou en alternative est possible.

Echangeur solaire externe

Pour les circuits solaires avec deux ballons de stockage, il faut s'assurer que l'échangeur externe est utilisé et pour le gallon ECS et le gallon de stockage ou exclusivement pour l'un des deux.

Sortie relais QX

N° de ligne Ligne de commande
5890	Sorties relatais QX1, 2 ,3, 4
5891	aucune
5892	Pompe circulation Q4
5894	Résistant. élec. ECS K6
	Pompe collecteur solaire Q5
	Pompe H1 Q15
	Pompe chaudière Q1
	Pompe de bipasse Q12
	Sortie d'alarme K10
	2ème allure pompe CC1 Q21
	2ème allure pompe CC2 Q22
	2ème allure pompe PCC Q23
	Pompe CdeC PCC Q20
	Pompe H2 Q18
	Pompe de réseau Q14
	Vanne d'arrêt chaudière Y4
	Ppe chaudière comb solide
	Q10
	Programme horsaire 5 K13
	Vanne retourallon Y15
	Pompe solaire échang ext. K9
	Organe réglage solallon K8
	Organe réglage sol pisc K18
	Pompe collecteur solaire 2 Q16
	Pompe H3 Q19
	Relais fumée K17
	Ventilateur aide allumage K30
	Pompe de cascade Q25
	Pompe transfert chaleurur Q11
	Pompe mélange ECS Q35
	Pompe circ interm ECS Q33
	Demande de chaleurur K27
	Demande de froid K28
	Déshumidificateur d'air K29
	vanne dériv froid Y21

Selon la sélection, les réglages des sorties de relais affectent des fonctions supplémentaires correspondantes aux schémas de base. Cf. chapitre "Schémas d'application".

La sortie multifonctions QX4 ne peut etre utilisee que si la ligne 5770 "Type de chaudiere"estreglee sur "a1 allure", "UX modulant"ou "Sans sonde de chaudiere".

Pompe de circulation-ECS Q4

La pompe raccordée sert de pompe de circulation d'ECS.
L'horaire de fonctionnement de la pompe peut etre regle a la page "ECS", ligne "Libération pompe de circulation".

Résistance électrique ECS K6

L'eau chaude sanitaire peut être chauffée par la résistance électrique raccordée selon les paramétres régée à page „Ballon ECS" ligne „Résistance électrique".

La résistance électrique doit être équipée d'un thermostat de sécurité!

Le régime de la résistance électrique sur la ligne de commande 5060 doit être régle en conséquence.

Pompe collecteur solaire Q5

Pour l'intégration d'un panneau solaire il faut une pompe de circulation pour le circuit des panneaux.

Pompe H1 Q15

La pompe H1 peut être utilisée pour un consommateur supplémentaire. En association avec une demande de chaleur externe à l'entrée H1, l'application peut être utilisée par exemple pour une batterie chaude ou similaire.

Pompe chaudière Q1

La pompe raccordée sert à la circulation de l'eau de chaudière.

Pompe de bipasse Q12

La pompe raccordée sert de pompe de bipasse de chaudière utilisée pour le maintain min. de retard.

Sortie d'alarme K10

Si un defaulted survient, ceci est signalé par le reliais d'alarme.

La fermetre du contact est temporisée de 2 minutes.

Lorsque l'erreur est eliminée, c'est-à-dire que le message d'erreur n'est plusprésent, le contact s'ouvre immédiatement.

Si le défaut ne peut pas être éliminé pour l'instant, il est possible de réinitialiser quand même le relais. Ceci s'effectue dans la page "Défauts".

2e allure pompe

Cette fonction permet de commander une pompe de circuit de chauffage à 2 allures, pour pouvoir réduire la puissance de la pompe en cas de niveau de chauffage réduit (par ex. réduction nocturne). On active dans ce cas la 2ème allure de la pompe avec le relais multifonctions QX de la façon suivante :

1e allure Sortie Q2/Q6/Q20	2e allure Sortie Q21/Q22/Q23	Etat de pompe
Arrêt	Arrêt	Arrêt
Marche	Arrêt	Charge
Marche	Marche	pleine charge

Pompe PCC Q20

Le circuit de chauffage à pompe "P" est activé.

Programme horaire

Pour le circuit de chauffage P, on dispose uniquement du programme d'horloge 3/PCC. cf. "Programme horsaire".

Pompe H2 Q18

La pompe H2 peut être utilisée pour un consommateur supplémentaire. En association avec une demande de chaleur externe à l'entrée H2, l'application peut être utilisée par exemple pour une batterie chaude ou similaire.

Pompe de réseau Q14

La pompe raccordée sert de pompe de reseau et peut ettre utilisée comme fournisseur de chaleur pour d'autres consommateurs.

La pompe de réseau est mise en route des qu'il y a demande de chaleur d'un consommateur. En absence de demande de chaleur, la pompe s'arrête après écoullement de la temporisation.

Vanne d'arrêt chaudière Y4

S'il y a suffisamment de chaleur dans le gallon de stockage, les consommateurs peuvent lui transmettre leur demande calorifique sans qu'il soit nécessaire d'enclenger les producteurs de chaleur.

Le verrouillage automatique de chaudière bloque les générateurs et les déconnecte du reste de l'installation hydraulique par une vanne d'inversion Y4.

Les consommateurs préèvent alors l'énergie du gallon, sans circulation parasite via les générateurs.

Pompe chaudiere combust. solide Q10

Pour l'intégration d'une chaudière à combustible solide, il faut une pompé de circulation dans le circuit de chaudière.

Programme horaire 5 K13

Le relais est commandé selon les réglages du programme horsaire 5.

Vanne retour balloon Y15

Cette vanne doit être configurée pour l'augmentation /l'abaissement de la température de return ou la charge partielle du gallon de stockage.

Pompe solaire échang ext. K9

Pour l'échangeur externe, il faut régler sur la sortie reliais multifonctions (QX) "pompe solaire échang ext. K9".

Si l'installation possède un gallon ECS et un gallon de stockage, il faut également paramétrer la ligne 5841 „Echangeur solaire externe".

Organe de réglage sol. ballon de stockage K8

Si plusieurs échangeurs équipent l'installation, le gallon de stockage doit être paramétré pour la sortie relais correspondante et le type d'organe de réglage du circuit solaire doit être définii à la ligne 5840.

Organe réglage sol pisc K18

Si plusieurs échangeurs équipent l'installation, la piscine doit être paramétrée pour la sortie relais correspondante et le type d'organe de réglage du circuit solaire doit être définî à la ligne 5840.

Pompe collect solaire 2 Q16

Pour l'intégration d'un deuxième panneau solaire, il faut prévoir une pompe de circulation à part pour ce circuit.

Pompe H3 Q19

La pompe H3 peut être utilisée pour un consommateur supplémentaire. En association avec une demande de chaleur externe à l'entrée H3, l'application peut être utilisée par exemple pour une batterie chaude ou similaire.

Relais fumée K17

Lorsque la température des fumées dépasse la valeur régée à la ligne "Limite température fumées" (ligne 7053) le relais K17 retombe.

Ventilateur aide allumage K30

Ce réglage n'a pas de fonction.

Pompe de cascade Q25

Pompe de chaudière commune à toutes les chaudières d'une cascade.

Pompe transfert chaleur Q11

Le ballon ECS peut être chargé depuis le gallon de stockage si ce dernier est suffisamment chaud. Ce transfert se fait par l'intermédiaire de la pompe de transfert de chaleur R11.

Pompe mélange ECS Q35

Pompe séparée pour la circulation dans la ballon durant la fonction anti-legionelles active.

Pompe circ interm ECS Q33

Pompe de charge pour gallon d'ECS avec échangeur externe.

Demande de chaleur K27

Dès qu'une demande de chaleur est presente dans le système, la sortie K27 est activée.

Demande de froid K28

Dès qu'une demande de froid est présente dans le circuit de refroidissement 1, la sortie K28 est activée.

Pour l'appareil d'adresse 1, une demande de refroidissement du système peut aussi conduire à l'activation de la sortie K28. A cet effet, il faut régler la ligne 6627 "Demande de refroidissement" de la page "Système LPB" sur "Centralisée".

Deshumidificateur d'air K29

Une augmentation de l'humidité de l'air ambient peut enclencher un déshumidificateur d'air externe. Il faut racorder pour ce faire une sonde d'humidité à l'entrée H...

La fonctionnalité du déshumidificateur est indépendante de la fonction refroidissement.

Les régimes, programme de congés, touche de présence etc. n'agissant pas sur le fonctionnement du déshumidificateur.

vanne dériv froid Y21

Lorsque les circuits de chauffage et de refroidissement son mis en commun, les entrées/sorties se trouvent toujours sur le groupe de vannes mélangeuses de l'appareil de base. Un système 4 tubes nécessite en plus la vanne de déivation Y21.

Example :

Réception via système 4 tubes.

Entree Sonde BX

N° de ligne Ligne de commande

5930,5931,5932, 5933

Entrée sonde BX1, 2, 3, 4SonsSonde ECS B31Sonde panneau solaire B6Sonde de retour B7Sonde circulation ECS B39Sonde gallon de stockage B4Sonde gallon de stockage B41Sonde temp. fumées B8Sonde départ de ligne B10Sonde de chaudière àcombustible solide B22Sonde charge ECS B36Sonde gallon de stockage B42Sonde retour ligne B73Sonde retour cascade B70Sonde piscine B13Sonde collecteur 2 B61Sonde départ solaire B63Sonde retour solaire B64

Selon la sélection, les réglages des entrées de sonde affectent des fonctions supplémentaires correspondantes aux schémas de base. Cf. chapitre "Schémas d'application".

Entrée H1 pour RVS43..

Entree H1 pour RVS43..

Les réglages suivants de l'entrée H1 sont spécifiques au RVS43..

N° de ligne Ligne de commande
5950	Fonction entrée	H1 Commutation régime CC+ECS Commutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Délecteur de point de rosée augmentation consigne départ avec hygrostat Demande de refroidissement Demande chaleur 10V Demande froid 10V Mesure de la pression 10V Humid ambiente relative 10V Température ambiente 10V
5951 Sens	d'action Entrée H1Contact de repos Contact de travail
5952 Valeur fonction contact H1
5953 Valeur tension 1 H1
5954 Valeur fonction 1 H1
5955 Valeur tension 2 H1
5956 Valeur fonction 2 H1

Fonction entree H1

Commutation du régime

• Circuit de chauffage

Les régimes des circuits de chauffage sont commutés sur le mode protection via les bornes de raccordement H. (par ex. commutateur téléphonique).

Eau chaude sanitaire

Un blocage de la charge d'eau chaude sanitaire s'effectue uniquement dans le réglage 1 CC +ECS.

Verrouillage générateur

Le générateur est verrouillé via les bornes de raccordement H..

Toutes les demandes de température des circuits de chauffage et de l'ECS sont ignores. La protection hors-gel de la chaudière est assurée pendant ce temps.

La fonction ramonage peut etre activée pendant le verrouillage du générateur.

Message erreur/alarme

L'entrée H1 provoque un message d'erreur du régulateur.

Si la sortie d'alarme est configurée en conséquence (sorties de relais QX2 - 4, lignes 5891 - 5894), l'erreur est retransmise ou affichée par un contact supplémentaire (par ex.voyant ou buzzer).

Consigne min. de la température de départ TVHw

La consigne minimale de départ réglee est activée via les bornes H1/2 (par exemple avec une fonction de batterie chaude d'un rideau d'air chaud).

La consigne doit être réglee en ligne 5952.

Evacuat. excédent chaleur

La fonction d'évacuation de l'excedent de chaleur permet par exemple à un générateur externe de contraindre les consommateurs (circuit de chauffage, ballon d'ECS, pompe Hx) à dissiper leur surplus de chaleur par le biais d'un signal de forçage.

Le paramètre "Evacuat. excédent chal." permet de spécifique, pour chaque consommateur, la prise en compte du signal de forçage, et donc la participation au processus d'évacuation de l'excédent de chaleur.

Action locale

Avec le réglage Adresse appareil LPB 0 ou >1 , la fonction d'évacuation n'agit que sur les consommateurs locaux raccordés à l'appareil.

• Action centrale (LPB)

Avec le réglage Adresse appeareil LPB = 1, la fonction d'évacuation agit aussi sur les consommateurs des autres appeareils du même segment.

Il est impossible d'évacuer le surplus dans tout le système sur des segments autres que le segment 0.

Libération piscine

Cette fonction permet deCHAuffer directement la piscine avec la chaudiere et la pompe H.. via un organe externe (commutateur manuel par exemple)

La charge directe nécessite toujours une libération sur l'entrée H...

Configuration: régler la fonction Entrée H.. sur "Libération piscine" et seLECTIONner la pompe H.. correspondante sur une sortie QX.

Cette fonction permet deCHAuffer la piscine avec I'energie solaire via un organe externe (un commutateur manuel par exemple) ou d'activer la priorite de charge solaire par rapport a la charge des ballons.

Configuration: régler la fonction Entrée H.. sur "Libération piscine" Pour une description de fonctionnement, cf. ligne 2065 "Priorité charge solaire"

Fonction entrée H. (5950, 6046, 5960)	Fonction sortie QX..	Etat H..	Etat de libération du générateur
- x x pas	de réchauffement	direct
Piscine	"Non" Pompe H..	x pas	de réchauffement direct (H.. agit sur le solaire)
Piscine	Pompe	H..	inactive verrouillé
Piscine	Pompe	H..	active libérée

• = Libération piscine non régée

x = sans effet

Detecteur de point de rosée

Le détector de point de rosée détecte la formation de condensat. S'il répond, le refroidissement est immédiatement désactivé.

Le refroidissement n'est libéré que si le détecteur retombe et qu'un temps de blocage régliable (ligne 946) estExpired.

Elevation consigne depart hygrostat

Si l'hygrostat répond, la consigne de départ est augmentée systématiquement de la valeur "augmentation consigne départ avec hygrostat" (ligne 947). Dès que l'hygrostat retombe, la consigne de départ reprend sa "valeur normale".

Demande de refroidissement

La production de froid reçoit une demande de froid par le biais d'un contact.

La consigne doit être réglee en ligne 5952.

Demande chaleur 10V

La chaudière recoit une demande de chaleur sous forme de signal de tension (0...10V-).

La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2).

Demande froid 10V

La production de froid recoit une demande de refroidissement sous forme de signal de tension (0...10 V-)

La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2).

Mesure de la pression 10V

Le signal de tension appliqué à l'entrée H.. est converti de façon linéaire en une valeur de pression.

La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2).

Humid ambiente relative 10V

Le signal de tension applique à l'entrée Hx est converti de façon linéaire en une humidité ambiente relative qui sera utilisée pour le calcul du point de rosée et les fonctions de protection contre le givre du circuit de refroidissement, ainsi que pour la commande du déshumidificateur d'air.

La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2).

Température ambiente 10V

Le signal de tension applique à l'entrée Hx est converti de façon linéaire en une température ambiente qui sera utilisée en premier lieu avec l'humidité ambiente relative pour le calcul du point de rosée du circuit de refroidissement.

Si,aucunappareil d'ambiance avec sonde d'ambiance (BSB) n'est raccorded au circuit dechauffage/refroidissement 1,la tempereature ambiente mesurée sur Hx est aussi utilisée pour le chauffage/refroidissement ambient 1 (variante de regulation et influence de I'ambiance).

La caractéristique linéaire est définie par le biais de deux points fixes (valeur tension 1 / valeur fonction 1 et valeur tension 2 / valeur fonction 2).

Sens d'action Entre H..

Contact de repos

Le contact est normalement fermé et doit être ouvert pour activer la fonction choisisie.

Contact de travail

Le contact est normalement ouvert et doit être fermé pour activer la fonction choisisie.

Valeur fonction contact H..

La fermetre du contact H.. active la fonction "Consigne de départ minimum" ou "demande de refroidissement" reglee à la ligne 5950 ou 6046. Le générateur est chauffé de manière constante à la valeur entree ici jusqu'à reouverture du contact H.. ou reception d'une demande de chaleur ou de refroidissement plus importante.

Exemple: consigne de départ minimum:

TVHw Consigne min. de température de départ TVw Consigne de température de départ

Valeur de tension 1

Valeur de fonction 1

Valeur de tension 2

Valeur de fonction 2

La caractéristique linéaire est définie par le biais de deux points fixes. Le réglage s'effectue avec deux paires de paramètres pour Valeur de fonction et Valeur de tension (F1/U1 et F2/U2)

• Exemple pour Demande chaleur 10V et Demande froid 10V

U1 Valeur de tension 1
F1 Valeur de fonction 1
U2 Valeur de tension 2
F2 Valeur de fonction 2

Si le signal d'entrée passé de 0,15 V en dessous du seuil la demande de chaleur est invalidée et donc inopérante.*

Exemple pour Mesure de la pression 10V

U1 Valeur detension 1
F1 Valeur de fonction 1
U2 Valeur de tension 2
F2 Valeur de fonction 2

• Exemple pour Humid ambiente relative 10V

  U1 Valeur de tension 1
  F1 Valeur de fonction 1
  U2 Valeur de tension 2
  F2 Valeur de fonction 2

Si la valeur mesurée passé en dessus de 0,15V, elle est invalidée et provoque un message d'erreur.

• Exemple pour Température ambiente 10V

Température ambiente [^ C]

U1 Valeur de tension 1
F1 Valeur de fonction 1
U2 Valeur detension 2
F2 Valeur de fonction 2

Si la valeur mesurée passé en dessus de 0,15V, elle est invalidée et provoque un message d'erreur.

Entrée H1 et H3 pour RVS63..

Les réglages suivants de l'entrée H1 sont spécifiques au RVS43...

Entree H.. pour RVS63..

N° de ligne Ligne de commande
5950	Fonction entrée	H1 Commutation régime CC+ECS Commutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur Message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Demande chaleur 10V Mesure de la pression 10V
5951 Sens	d'action Entrée H1 Contact de repos Contact de travail
5952 Consigné départ minimum H1
5954 Valeur température 10V H1
5956 Valeur pression 3,5V H1
5960	Fonction entrée	H3 Commutation régime CC+ECS Commutation régime CC Commutation régime CC1 Commutation régime CC2 Commutation régime PCC Verrouillage générateur Message erreur/alarme Consigne de départ minimum Evacuat. excédent chaleur Libération piscine Demande chaleur 10V Mesure de la pression 10V
5961 Sens	d'action contact H3Contact de reposContact de travail
5962 Consigné départ minimum H3
5964 Valeur température 10V H3
5966 Valeur pression 3,5V H3

Fonction entree H..

Commutation du régime

• Circuit de chauffage Les régimes des circuits de chauffage sont commutes sur le mode protection via les bornes de raccordement H. (par ex. commutateur téléphonique).
• Eau chaude sanitaire Un blocage de la charge d'eau chaude sanitaire s'effectue uniquement dans le réglage 1 CC +ECS. Verrouillage générateur Le générateur est verrouillé via les bornes de raccordement H.. Toutes les demandes de température des circuits de chauffage et de l'ECS sont ignores. La protection hors-gel de la chaudière est assurée pendant ce temps.

La fonction ramonage peut être activée pendant le verrouillage du générateur.

Message erreur/alarme

L'entrée H1 provoque un message d'erreur du régulateur. Si la sortie d'alarme est configurée en conséquence (sorties de relais QX2 - 4, lignes

129/180

5891 - 5894), l'erreur est retransmise ou affichée par un contact supplémentaire (par ex.voyant ou buzzer).

Consigne min. de la température de départ TVHw

La consigne minimale de départ réglée est activée via les bornes H1/2 (par exemple avec une fonction de batterie chaude d'un rideau d'air chaud).

Evacuat. excédent chaleur

La fonction d'évacuation de l'excédent de chaleur permet par exemple à un générateur externe de contraindre les consommateursurs (circuit de chauffage, ballon d'ECS, pompe Hx) à dissiper leur surplus de chaleur par le biais d'un signal de forçage.

Le paramètre "Evacuat. excédent chal." permet de spécifique, pour chaque consommateur, la prise en compte du signal de forçage, et donc la participation au processus d'évacuation de l'excédent de chaleur.

Action locale

Avec le réglage Adresse appareil LPB 0 ou >1 , la fonction d'évacuation n'agit que sur les consommateurs locaux raccordés à l'appareil.

• Action centrale (LPB)

Avec le réglage Adresse appareil LPB = 1, la fonction d'évacuation agit aussi sur les consommateurs des autres apparèils du même segment.

Il est impossible d'évacuer le surplus dans tout le système sur des segments autres que le segment 0.

Liberation piscine

Cette fonction permet deCHAuffer directement la piscine avec la chaudiere et la pompe H.. via un organe externe (commutateur manuel par exemple)

La charge directe nécessite toujours une libération sur l'entrée H...

Configuration: régler la fonction Entrée H.. sur "Libération piscine" et seLECTIONner la pompe H.. correspondante sur une sortie QX.

Cette fonction permet deCHAuffer la piscine avec l'energie solaire via un organe externe (un commutateur manuel par exemple) ou d'activer la priorite de charge solaire par rapport a la charge des ballons.

Configuration: régler la fonction Entrée H.. sur "Libération piscine" Pour une description de fonctionnement, cf. ligne 2065 "Priorité charge solaire"

Fonction entrée H. (5950, 6046, 5960)	Fonction sortie QX..	Etat H..	Etat de libération du générateur
- x x Pas	de réchauffement	direct
Piscine	"Non" Pompe H..	x pas	de réchauffement direct (H.. agit sur le solaire)
Piscine	Pompe	H..	inactive verrouillé
Piscine	Pompe	H..	active libérée

• = Libération piscine non régée
  x = sans effet

Demande chaleur 10V

La chaudière recoit une demande de chaleur sous forme de signal de tension (0...10V-).

La consigne de départ correspondant à 10 V peut être régée avec le paramètre "Valeur de température 10V H..

Mesure de la pression 10V

Le signal de tension appliqué à l'entrée H.. est converti de façon linéaire en une valeur de pression.

La valeur de pression pour 0,5V est fixe et égale à 0 bar.

La valeur de pression pour 3,5 V peut être régée avec le paramètre Valeur de pression 3,5V H.. (linge 5956).

Sens d'action Entreé H..

Contact de repos

Le contact est normalement fermé et doit être ouvert pour activer la fonction choisisie.

Contact de travail

Le contact est normalement ouvert et doit être fermé pour activer la fonction choisisie.

Consigne depart minimum H..

La fermeture du contact H.. active la fonction " Consigne de départ minimum" régée à la ligne 5950, 5960 ou 6046. La chaudière est chauffée de manière constante à la valeur entrée ici jusqu'à réouverture du contact H.. ou réception d'une demande de chaleur plus importante.

En présence de plusieurs demandes de chaleur (LPB, contact H., ECS ou interne au régulateur), la seLECTION se fait sur la consigne la plus élevée.

TVHw Consigne min. de tempéature de départ TVw Consigne de tempéature de départ

Valeur température 10V H..

Le signal de tension applique à l'entrée H.. est converti de façon linéaire en une valeur de température et transmis en tant que consigne de départ.

La consigne de départ correspondant à 10 V peut être régée avec le paramètre "Valeur de température 10V H..".

T = "Valeur maximale de demande de chaleur"
S = "Limitation minimale de besoin de chaleur" = 5°C

Valeur pression 3,5 H..

Le signal de tension applique à l'entrée H.. est converti de façon linéaire en une valeur de pression.

La valeur de pression pour 3,5 V peut être régée avec le paramètre Valeur de pression 3,5V H..

Exemple :

p Valeur de pression (bar)
H1 tension sur H..

Entree EX2

N° de ligne Ligne de commande
5982	Fonction entrée EX2 Compteur 2e allure brûleur Verrouillage chaudière Message erreur/alarme Mess. erreur thermost sécurité Evacuat. excédent chaleur
5983	Sens d'action entrée EX2 Contact de repos Contact de travail

Fonction entree EX2

Compteur 2e allure bruleur

Les valeurs de comptage (heures de fonctionnement et enclopenements) de la 2ème allure du brûleur sont acquises à partir du signal liént à l'entrée EX2. Si la fonction n'est pas réglée, le comptage s'effectue sur la base de l'état du relais K5.

Verrouillage chaudière

Le générateur est verrouillé via les bornes de raccordement EX2.

Toutes les demandes de température des circuits de chauffage et de l'ECS sont ignores. La protection hors-gel de la chaudière est assurée pendant ce temps.

La fonction ramonage peut etre activée pendant le verrouillage du générateur.

Message erreur/alarme

L'entrée EX2 provoque un message d'erreur du régulateur.

Si la sortie d'alarme est configurée en conséquence (sorties de relais QX2 - 4, lignes 5891 - 5894), l'erreur est retransmise ou affichée par un contact supplémentaire (par ex.voyant ou buzzer).

Mess. erreur thermostaté

L'entrée génére le message d'erreur 110.

Evacuat. excédent chaleur

La fonction d'évacuation de l'excédent de chaleur permet par exemple à un générateur externe de contraindre les consommateurs (circuit de chauffage,allon d'ECS,pompe Hx) à dissiper leur surplus de chaleur par le biais d'un signal de forçage.

Le paramètre "Evacuat. excédent chal." permet de spécifique, pour chaque consommateur, la prise en compte du signal de forçage, et donc la participation au processus d'évacuation de l'excédent de chaleur.

Action locale

Avec le réglage Adresse appareil LPB 0 ou >1, la fonction d'évacuation n'agit que sur les consommateurs locaux raccordés à l'appareil.

• Action centrale (LPB)

Avec le réglage Adresse appareil LPB = 1 , la fonction d'évacuation agit aussi sur les consommateurs des autres apparèils du même segment.

Il est impossible d'évacuer le surplus dans tout le système sur des segments autres que le segment 0.

Appareil de base vannes mélangeuses

N° de ligne Ligne de commande
6014	Fonct. groupe vanne mélangeuses 1, 2
6015	Circuits de chauffage 1 /2
	Régulateur temp retard
	Prérégulateur/ ppe primaire
	Prérégulateur ECS
	Chauffe-eau instant. ECS
	Régulateur de retard cascade
	Circuit de refroidissement 1
	Circuit chaud/froid 1

Les raccordements suivants sont attribués aux groupes de vannes mélangeuses :

uniquement RVS63.283
Groupe de vannes	Groupe de vannes mélangeuses
mélangeuses 1	2
Q2, Y1, Y2, B1 Q6, Y5, Y6, B12

133/180

Circuits de chauffage 1 / 2

Les réglages correspondants de la page opérateur "Circuit de chauffage1 / 2" s'adaptent à cette application.

Regulateurretour

Les réglages correspondants de la page opérateur "Chaudière" s'adaptent à cette application.

Préregulateur/ ppe primaire

Les réglages correspondants de la page opérateur "préregulateur/pompe primaire" s'adaptent à cette application.

Préregulateur ECS

Les réglages correspondants de la page opérateur "Ballon ECS" s'adaptent à cette application.

Les réglages correspondants de la page opérateur "Chauffe-eau instant. ECS" s'adaptent à cette application.

Regulateur de回头 cascade

Les réglages correspondants de la page opérateur "Cascade" s'adaptent à cette application.

Circuit de refroidissement 1

Les réglages correspondants de la page opérateur "circuit refroidissement 1" s'adaptent à cette application.

Circuit chaud/froid 1

Les réglages correspondants de la page opérateur "circuit de chauffage 1 et circuit refroidissement 1"s'adaptent à cette application.

Module d'extension

6020, 6021	Fonction module extension 1, 2
	aucune
	Multifonctionnel
	Circuit de chauffage 2
	Régulateur temp retour
	Solaire ECS
	Pré régulateur/ ppe primaire
	Pré régulateur ECS
	Chauffe-eau instant. ECS
	Régulateur de retour cascade
	Circuit de refroidissement 1

Multifonctionnel

Les fonctions qui peuvent être attribuées aux entrées/sorties multifonctions sont consultables aux lignes 6030, 6031, 6032 et 6040, 6041.

Circuit de chauffage

Les réglages correspondants de la page opérateur "Circuit de chauffage 2" s'adaptent à cette application.

Régulateurretour

Les réglages correspondants de la page opérateur "Chaudière" s'adaptent à cette application.

Solaire ECS

Les réglages correspondants de la page opérateur "Solaire thermique" s'adaptent à cette application.

Préregulateur/ ppe primaire

Les réglages correspondants de la page opérateur "préregulateur/pompe primaire" s'adaptent à cette application.

Préregulateur ECS

Les réglages correspondants de la page opérateur "Ballon ECS" s'adaptent à cette application.

Les réglages correspondants de la page opérateur "Chauffe-eau instant. ECS" s'adaptent à cette application.

Regulateur de回头 cascade

Les réglages correspondants de la page opérateur "Cascade" s'adaptent à cette application.

Circuit de refroidissement 1

Les réglages correspondants de la page opérateur "circuit refroidissement 1" s'adaptent à cette application.

Raccordements :

Borne	QX21		QX22		QX23		BX21
Fonctions multiples	*	*	*		*		*
Circuit de chauffage	Y5	Y6	Q6		B12		*	140
Régulateur-retour	Y7	Y8	Q1		B7		*	*
Production d'ECS par énergie solaire	*	*	Q5		B6	B31	*
Pré régulateur	Y19	Y20	Q14		B15		*	*
Pré régulateur ECS	Y31	Y32	Q3		B35	*	*	141
Chauffe-eau instant. ECS	Y33	Y34	Q34		B38		B39 ur de débit	14dntrôle
Régulateur de retour cascade	Y25	Y26	Q25		B70		B10	*
Circuit de refroidissement 1	Y23	Y24	Q24	B16		*	*	166

• librement sélectionnable dans QX.../ BX...

Module d'extension QX

Librement sélectionnable dans QX.../ BX.

N° de ligne	Ligne de commande
6030	Sorties relatais QX21, QX22, QX23
6031	aucune
6032	Pompe circulation Q4
	Résist. élec. ECS K6
	Pompe collecteur solaire Q5
	Pompe H1 Q15
	Pompe chaudière Q1
	Pompe de bipasse Q12
	Sortie d'alarme K10
	2ème allure pompe CC1 Q21
	2ème allure pompe CC2 Q22
	2ème allure pompe PCC Q23
	Pompe CdeC PCC Q20
	Pompe H2 Q18
	Pompe primaire Q14
	Vanne d'arrêt chaudière Y4
	Ppe chaudière comb solide
	Q10
	Programme horaire 5 K13
	Vanne retour ballon Y15
	Pompe solaire échang ext. K9
	Organe réglage sol gallon K8
	Organe réglage sol pisc K18

135/180

Pompe collecteur solaire 2 Q16Pompe H3 Q19Relais fumée K17Ventilateur aide allumage K30Pompe de cascade Q25Pompe transfert chaleur Q11Pompe mélange ECS Q35Pompe circ interm ECS Q33Demande de chaleur K27Demande de froid K28Déshumidificateur d'air K29vanne dériv froid Y21

cf. description de fonctionnement ligne de commande "Sortie relais QX1".

Module d'extension BX

pour des QX.../ BX... au choix, on configure les entrées ici

N^ de ligne Ligne de commande

6040 Entrées de sonde BX21, BX22

6041 sans

Sonde ECS B31

Sonde panneau solaire B6

Sonde de retour B7

Sonde circulation ECS B39

Sonde ballon de stockage B4

Sonde ballon de stockage B41

Sonde temp. fumées B8

Sonde depart de ligne

Sonde de chaudiere a

combustible solide B22

Sonde retour ligne B73

Sonde retour cascade B70

Sonde piscine B13

Sonde collecteur 2 B61

Sonde depart solaire B63

Sonde retour solaire B64

Cf. description de fonctionnement ligne de commande "Entrée sonde BX1".

Module d'extension H2

N° de ligne Ligne de commande
6046	Fonction entrée	H2
	Commutation régime CC+ECS
	Commutation régime CC
	Commutation régime CC1
	Commutation régime CC2
	Commutation régime PCC
	Verrouillage générateur
	Message erreur/alarme
	Consigne de départ minimum
	Evacuat. excédent chaleur
	Libération piscine
	Défectorudepoint de rosée
	augmentation consignedépart
	avec hygrostat
	Demande de refroidissement
	Demande chaleur 10V
	Demande froid 10V
	Mesure de la pression 10V
	Humid ambiente relative 10V
	Température ambiente 10V
6047 Sens	d'action contact H2
	Contact de repos
	Contact de travail
6048 Valeur fonction contact H2
6049 Valeur tension 1 H2
6050 Valeur fonction 1 H2
6051 Valeur tension 2 H2
6052 Valeur fonction 2 H2

RVS63.. unquement

6048 Consigne département minimum H2

6050 Valeur temperature 10V H2

6052 Valeur pression 3,5V H2

Les réglages pour l'entrée H2 sur le module d'extension correspondant à ceux des entrées H.. sur l'appareil de base. Pour leur description, cf. ligne de commande "Fonction entrée H.." Voir page 124,129.

Cf. description de fonctionnement ligne de commande "Fonction entree H1".

Sortie UX 10 V-

N° de ligne Ligne de commande
6070	Fonction sortie UX Sans Pompe chaudière Q1 Pompe ECS Q3 Pompe circ interm ECS Q33 Pompe CdeC 1 Q2 Pompe CdeC 2 Q6 Pompe CCP Q2 Pompe collect solaire 5 Q16 Pompe solaire échang ext. K9 Pompe solaire ballon K8 Pompe solaire piscine K18 Pompe collect solaire 2 Q16 Consigne chaudière Consigne puissance Demande de chaleur
6071 Logique de signal sortie UX Réglage standard inversé
6075 Valeur température 10V UX

Fonction sortie UX

La sortie àmodulation de tension estutilisée soit pour des pompes à vitesse variable soit pour une demande de température proportionnelle à la tension.

Pompes à vitesse variable :

Le signal de sortie en UX correspond à la vitesse prescrite pour la pompe sélectionnée

Consigne chaudière:

Le signal de sortie en UX correspond à la consigne chaudière

Demande de puissance:

Le signal de sortie en UX est proportionnel à la puissance nécessaire sur le départ de ligne.

Demande de chaleur

Le signal de sortie en UX correspond à la consigne départ de ligne.

Logique de signal sortie UX

Le signal de tension peut être inverti. Cela permet de commander des pompes à vitesse variable, voire des récepteurs de demandes de chaleur avec une logique de signal inversée.

Valeur température 10V UX

Sur cette ligne de commande on regle la demande de température maximale (correspond à la tension de 10 V)

Types de sonde/corrections

N° de ligne Ligne de commande
6097 Type	de sonde collecteur CTN Pt 1000
6098 Correction Sonde de collecteur solaire
6099 Corr	sonde collect solaire 2
6101 Type	de sonde température des fumées CTN Pt 1000
6102 Correction Sonde de température des fumées

Type de sonde collecteur

Réglage du type de sonde utilisé. Le régulateur utilise la courbe de température correspondante.

Correction sometime collecteur solaire

La valeur de mesure peut etre corrigée.

Modèle de batiment et d'ambiance

N^ de ligne Ligne de commande

6110 Constante de temps bâtiment

L'influence de la température extérieure sur les variations de la température ambiente est fonction de la masse accumulatrice du batiment (du type de construction).

Ce réglage permet d'agir sur la vitesse de réaction de la consigne de départ en cas de fluctuations de la température extérieure.

Exemple

20 heures.

La température ambiente réagit lentement aux fluctuations de la température extérieure.

10 - 20 heures.

Ce réglage peut être utilisé pour la plupart des batiments.

< 10 heures

La température ambiente réagit rapidement aux fluctuations de la température extérieure.

Hors-gel de l'installation

N^ de ligne Ligne de commande

6120 Hors-gel de l'installation

Les pompes s'enclenchent en fonction de la température extérieure effective, même en l'absence de demande de chaleur.

Température extérieure	Pompe	Schéma
...-4°C	MARCHÉ en	permanence
-5...1.5°C Mise en MARCHE pendant 10 mn, toutes les 6 heures environ.	RCHÉ pendant 10 mn, toutes les 6 heures environ.	enclenchement périodique
1.5°C... arrêté en permanence OFF

Demandes externes

N° de ligne Ligne de commande

6128 Demande chaud sous temp ext

6129 Demande chaud sur temp ext

6131 Demande chaleur en régime écoArrêt | uniquement ECS | marche

Demande chaleur < ou > temp.exteireure

La chaudière (K27 à QX.. ou sortie UX) n'est mise en route que si la température extérieure est supérieure/inferieure à ce seuil.

Demande chaleur en régime eco

Le régime écologique peut être sélectionné dans le menu "Régime spécial/Service" à la ligne.

En régime ecologique, la chaudière (K27 à QX.. ou sortie UX) fonctionne comme ceci: Arrêt: resté verrouillé

Uniquement ECS: est libre pour charge ECS.

Marché libérée en permanence

Etat de la sonde

N° de ligne Ligne de commande
6200	Enregistrer sonde

A minuit, l'appareil de base enregistre les états aux bornes des sondes.

Si une sonde tombe en panne après l'enregistrement, l'appareil de base génére un message d'erreur.

Ce réglage permet d'enregistrer immédiatement les sondes. Ceci peut être nécessaire par ex. lorsqu'une sonde est démontré et n'est plus utile.

Réinitialisation des paramètres

N° de ligne Ligne de commande
6205	Réinitialiser paramètres

Tous les paramètres peuvent être remis aux réglages par défaut. sauf en ce qui concerne les pages suivantes : Heure et date, Interface utiliser, Radio et Tous programmes horaires, ainsi que Consigne régime manuel.

Scheme de l'installation

N° de ligne Ligne de commande

6212 N° contrôle générateur 1

6213 N° contrôle générateur 2

6215 N° contrôle gallon stockage

6217 Num. contrôle circuit de chauffage

Pour identifier le schéma d'installation actuel, l'appareil de base génére un numéro de contrôle.

Ce numero se compose des numéros de parties de schéma alignés les uns à côte des autres.

Structure du n° de contrôle

Chaque N° de contrôle se compose de 3 groupes de chiffres chacun représentant l'application d'une partie de l'installation. Chaque groupe est représenté par 2 chiffres max. Exception : la 1e colonne . Si dans la première colonne "0" est génére comme premier chiffre, elle est occultée.

	1e colonne 2 chiffres	3e colonne 2 chiffres	3e colonne 2 chiffres
Ligne 6212		Solaire	chaudière
Ligne 6213	Chaudière à combustible	solide
Ligne 6215		Accumulator	tampon
Ligne 6217	Circuit de chauffage P Circuit chauffage 2 Circuit chauffage 1

Solaire Chaudière fioul/gaz

Un panneau avec sonde B6 et pompe collecteur solaire Q5 deux surfaces avec sondes B6, B61 et pompes de collecteur Q6, Q16
0	pas de	Pompe de charge ballon de stockage K8	Vanne de dérivat solaire vers ballon K8	Pompe de charge solaire piscine K18	Echangeur solaire ext Pompe solaire K9 ECS - eau chaude sanitaire, P = ballon de stockage
1	*
3		ECS/P
5	x
6	x
8		x
9	x	ECS/P
10		x			ECS/P
11			x		ECS/P
12		x			P
13			x		P
14		x
15			x
17			x		ECS/P
18				x	ECS/P
19		x		x
20			x	x
22		x		x	ECS/P
23			x	x	ECS/P
24		x		x	ECS/P
25			x	x	ECS/P
26		x		x	P
27			x	x	P
	31				*
	33				ECS/P
	35	x
	37	x	x		ECS+P
	38	x	x		ECS/P
	39	x	x		ECS/P
	40	x	x		ECS/P
	41	x	x		P
	42	x	x		ECS/P
	44	x	x		ECS/P
	45	x	x		ECS/P
	46	x	x		ECS/P
	48	x	x		ECS+P
	49	x	x		ECS/P
	50	x	x		ECS
	51	x	x		ECS
	52	x	x		P

00° contrôle	brûleur à 1 allure	brûleur à 2 allures	Pompe de chaudière	pompe de bipasse	Varne mélangeuse sur le retour
	aucune chaudière
01	x
02	x
03	x		x
04	x		x
05	x			x
06	x			x
07	x		x	x
08	x		x	x
09	x		x		x
10	x		x		x
11	x
12	x
13	x		x
14	x	x	x
15	x	x	x		x

• le ballon ECS est chargé avec la pompe de collecteur Q5.

N° controle générateur 2

	Chaudière à combustible solide
	0 Pas de chaudière à combustible solide
	1 Chaudière à combustible solide, pompe de chaudière
	2 Chaudière à combustible solide, pompe de chaudière, intégration balloon EVC

141/180

N^ contrôle balloon stockage

Ballon	de stockage	Ballon ECS
0 Aucun gallon de stockage	1 Ballon de stockage2 Ballon de stockage, avec panneaux solaires4 Ballon de stockage, vanne d'arrêt chaudière5 Ballon de stockage, avec panneaux solaires et vanne d'arrêt chaudière	0 Aucune gallon d'ECS1 Résistance électrique2 Intégration panneaux solaires4 par pompe de charge5 Pompe de charge,intégration panneaux solaires13 Vanne de dérivation14 Vanne de dérivation,intégration panneaux solaires16 pré régulateur, sans échangeur17 pré régulateur, 1 échangeur19 Circuit intermédiaire, sans échangeur20 Circuit intermédiaire, 1 échangeur22 Pompe de charge / Circuit intermédiaire, sans échangeur23 Pompe de charge / Circuit intermédiaire, 1 échangeur25 vanne de dérivation / Circuit intermédiaire, sans échangeur26 vanne de dérivation / circuit intermédiaire, 1 échangeur28 pré régulateur / circuit intermédiaire, sans échangeur29 pré régulateur / circuit intermédiaire, 1 échangeur

Num. contrôle circuit de chauffage

Circuit de chauffage P	Circuit chauffage 2	Circuit chauffage 1
0 Aucun circuit de chauffage2 Pompe du circuit dechauffage	00 Aucun circuit de chauffage02 Pompe du circuit dechauffage03 Pompe de circuit dechauffage, vanne mélangeuse	0 Aucun circuit de chauffage1 Circulation via la pompe de chaudière2 Pompe du circuit dechauffage3 Pompe de circuit dechauffage, vanne mélangeuse5..7 chauffage/refroidissement,2 tubes, distribution commune8..10 uniquementrefroidissement, 2 tubes12 chauffage/refroidissement,4 tubes, distribution commune14.16chauffage/refroidissement,4 tubes, distribution commune20..27chauffage/refroidissement,2 tubes, distribution séparée30..38chauffage/refroidissement,4 tubes, distribution séparée40..42 uniquementrefroidissement, 4 tubes

Example

Générateur: Panneaux solaires avec sonde et pompe de collecteur Brûleur à 1 allure et pompe de chaudière

Ballon : Pompe de charge et intégration panneaux solaires

Circuit de chauffage 1: Pompe de circuit de chauffage et vanne mélangeuse

N^ contrôle Affichage sur l'interface utilisateur:

N° contrôle générateur 1 1 0 1
N° contrôle ballon stockage 5
Num. contrôle circuit chauffage 3

Caracteristiques de l'appareil

N° de ligne Ligne de commande
6220	Version du logiciel L'indication représentée la version actuelle de l'appareil de base.

6.20 LPB

6.20.1.1 Adresse/alimentation

N° de ligne Ligne de commande
6600	Adresse appeareil
6601	Adresse segment
6604	Alimentation du busArrêtAutomatique
6605	Etat alimentation busArrêtMarche

Adresse d'appareil et de segment

L'adresse LPB du régulateur se compose de deux parties à deux chiffres. Exemple :

1. 16

Numero de segment Numero d'appareil

Alimentation du bus

L'alimentation du bus est une alimentation directe du système depuis les régulateurs (pas d'alimentation centrale). Le type d'alimentation du bus par les régulateurs est régliable.

• Arrêt: le régulateur n'alimente pas le bus en tension.
• Automatique: L'alimentation électrique du bus par les régulateurs est activée /déconnectée automatiquement, à la demande du bus.

Etat d'alimentation du bus

L'affichage indique si le régulateur alimenté actuellement le bus:

• Arrêt: L'alimentation du bus par les réguleurs est actuellément coupée
• Marche : l'alimentation du bus par les régulateurs est active. Le régulateur fournit actuellément une partie de l'alimentation du bus.

143/180

Fonctions centrales

N° de ligne Ligne de commande
6620	Périmètre commutations Segment Système
6621	Commutation été locale Centralisée
6623 Changement de régime
6624 Verrouillage manuel de la chaudière
6625	Affectation ECS Circuits chauffage locaux Tous les circuits de chauffage du segment Tous les CC dans le système
6631 Chaudière externe en régime écologique Arrêt | uniquement ECS | marche

Ces réglages ne concernent que l'appareil avec l'adresse 1

Périmètre des commutations

On peut définir la portée des fonctions de commutation centrales.

Sont concenées les commutations suivantes :

• Commutation de régime via l'entrée H (si ligne 6623 réglée sur „Centralisée“)
• Commutation été (par réglage de "Centralisée" en ligne de programmation 6621)
• Les entrées à effectuer
• Segment: La commutation s'applique à tous les régulateurs d'un même segment.
• Système: la commutation s'applique à tous les réguleurs du système (tous segments compris). Le régulateur doit se couver dans le segment 0!

Commutation ete

L'effet de la commutation "été" est le suivant:

• Réglage sur "local": Action locale; le circuit local est enclenché et déclenché selon les régages des lignes 730, 1030, 1330.
• Réglage sur "central: Action centrale; selon le réglage de la ligne "Périmètre des commutations", la commutation s'applique aux circuits de chauffage du segment ou de l'ensemble du système, conformément au réglage de la ligne 730.

Changement de régime

L'effet de la commutation de régime via l'entrée H est le suivant:

• Réglage sur "local":
  Action locale; Le circuit de chauffage local est enclenché/déclenché.
• Réglage sur "central:
  Action centrale; Selon le paramètre régle à la ligne "perimètre d'action des commutations", ce sont soit les circuits de chauffage du segment soit ceux du système entier (ligne 730) qui sont enclenchés/coupés.

Verrouillage manuel de la chaudière

Le périmètre d'action du verrouillage de la chaudière via l'entrée H est le suivant dans ce cas:

• Réglage sur "local":

Action locale; Le générateur local est verrouille.

• Entrée "segment"

Action centrale; Tous les générateur de la cascade sont verrouillés.

L'affection de l'ECS ne doit être définie que si la production d'ECS n'est commandée que par le programme horsaire du chauffage (voir lignes 1620 ou. 5061).

Réglage :

• Circuits chauffage locaux: La production d'ECS s'effectue uniquement pour le circuit de chauffage local
• Tous les CC dans le segment:

Le production d'ECS s'effectue pour tous les circuits de chauffage du segment • Tous les CC dans le système: La production d'ECS s'effectue pour tous les circuits de chauffage du système. Quel que soit le réglage, les régulateurs en mode "vacances" sont également pris en compte pour la production d'ECS.
Demande de refroidissement	Le réglage "Demande de froid K28" permet de paramétre le relais de sortie de la demande de froid sur QX..
	Selon le réglage (local/centralisée), la demande émise est celle du circuit de refroidissement dédié ou de tous les circuits de refroidissement du système. La séclection ne s'applique qu'à l'appareil d'adresse=1.
Chaudière externe en régime écologique	Le régime ecologique peut être séLECTIONné dans le menu "Régime spécial/Service" à la ligne. Les chaudières externes raccordées au bus local fonctionnement comme suit en régime éco : Arrêt: reste verrouillé uniquement ECS: est libéré pour charge ECS . Marche Libérée en permanence
heure	6640 Fonctionnement Horloge Autonome Esclave sans réglage à distance Esclave avec ajustement Maitre
	6650 Source temp. externe
Fonctionnement Horloge	6.20.1.2 Ce réglage déterminé l'action de l'houre système sur l'hourre réglée dans le régulateur. Les réglages sont les suivants : • Autonome : l'houre peut être réglée sur le régulateur. L'houre du régulateur n'est pas synchronisée sur l'houre système. • Esclave sans ajustement: L'hourne ne peut pas être réglée sur le régulateur. L'houre du régulateur est synchronisée automatiquement en permanence sur l'houre système • Esclave avec ajustement: l'hourne peut être réglée sur le régulateur; elle est adoptée simultanément comme houre système par le maitre. L'houre du régulateur est toutfois automatiquement et constamment adaptée à l'houre système. • Maitre: l'hourne peut être réglée sur le régulateur. L'hour du régulateur devient l'houre de reférence pour le système : l'houre système est synchronisée
Localisation de la sonde de température extérieure	Dans l'installation avec bus local LPB une seule sonde extérieure suffit. Elle se raccorde à un régulateur qualconque et fournit la température aux régulates sans sonde extérieure. L'écran affiche d'abord le numéro de segment, puis l'adresse de l'appareil.
6.20 Erreurs
Lorsqu'un défaut survient, un message d'erreur peut être appelé au niveau Info via la touche Info. L'affichage indique la cause de défaut.
Acquittement	N° de ligne Ligne de commande
	6710 Réinitialis. relais alarmé

145/180

Lorsqu'un défaut survient, une alarme peut être déclenchée sur le reliais QX... . .Le reliais QX... doit être configuré en conséquence.

Il est possible de réinitialiser le relais d'alarme via ce réglage.

Alarmes de température

RVS43..

uniquement

N^ de ligne Ligne de commande
6740 Temp. départ 1 alarmé
6741 Temp. départ 2 alarmé
6743 Temp. chaudière alarme
6745 Alarme charge ECS
6746 Temp depart froid 1 alarme

L'écart entre la valeur de consigne et la valeur actuelle de température fait l'objet d'une surveillance. Un écart persistant au-delà du décali régle déclenché un message d'erreur.

Historique des defaults

N^ de ligne Ligne de commande

6800...6819 Historique

L'appareil de base enregistrres les 10 derniers défauts survenus dans une mémoire non volatile. Toute nouvelle entrée efface de la mémoire l'entrée la plus ancienne. Un code de défaut et une heures sont enregistrées avec chaque entrée de défaut.

6.21 Maintenance/régime spécial

Fonctions de maintenance

N^ de ligne Ligne de commande

7040 Intervalle heures fnc. bruleur

7041 H.fct bruleur dep. maint.

7042 Intervalle dem. bruleur

7043 Demar. bruleur dep. halten.

7044 Intervalle maintenance

7045 Durée depuis maintenance

7053 LImite temperature fumées

7054 Tempo signalisation gaz fumée

7119 Fonction eco

Verrouille Libéré

7120 Régime éco

ArretMarche

Intervalle heures fnc. bruleur

Intervalle dem. bruleur

Un message de maintenance s'affiche dés que l'intervalle règle pour les heures de fonctionnement ou les démarrages du brûleur est écoulé.

Pour la signalisation, on compte les heures de fonctionnement et les démarrages de la première allure du brûleur (entree E1).

Heures fnc. bruleur, Demar. bruleur dep.\ mainten.

Limité température fumées

Totalisation et affichage de la valeur actuelle. La valeur peut être remise à 0 à cette ligne.

Affiche un message de maintenance et, si configuré, enclenché le relais des fumées K17.

Tempo signalisation gaz fumée

temporise l'affichage du message de maintenance et l'activation du relais fumées (K17).

Fonction eco

Verrouille

Le régime éco n'est pas possible.

Libéré

Le régime éco peut être activé.

Régime éco

Désactive ou enclenché le régime éco

Fonction ramonage

N^ de ligne Ligne de commande

7130 Fonction de ramonage

Le brûleur est enclenché. Pour que le brûleur fonctionne le plus longtemps possible, le seul point de coupure actif est la limitation maximale de la température de chaudière.

Tous les consommateurs raccordés sont déactivés momentanément pour que la chaudière attaigne au plus vite la valeur minimale de 64^ .

Si la consigne de 64^ est atteinte, tous les circuits de chauffage disponibles sont enclenchés l'un après l'autre avec une charge imposée, afin de dissiper la chaleur produit par la chaudière et de garder le brûleur enclenché.

Pendant l'activation de la fonction ramonage, la limitation maximale de la température de chaudière reste active pour des raisons de sécurité.

Cette fonction est désactivée en réglant -- sur cette ligne ou automatiquement au bout d'un temps d'attente de 1 heures.

Régime manuel

N^ de ligne Ligne de commande

7140 Régime manuel

Si le régime manuel est actif, les sorties relat ne sont plus commandées selon l'état de régulation, mais sont régles, selon leur fonction, sur un état prédéfini du mode manuel (cf. tableau).

Le reliais de brûleur enclenché en mode manuel peut être déconnecté par le thermostat électronique (TR).

Désignation Relais Etat
Chaudière fioul/gaz Brûleur 1ère allure K4 Marche
		Brûleur	2ème
		Brûleur Libération	K4 modulant	Marche
		Brûleur Ouverture	Y17 milleuulant	Marche
		Brûleur modulant FERME	Y18	Arrêt
		Pompe de chaudière	Q1 Marche
		Pompe de bipasse	Q12	Marche
		Vanne mélangeuse sur le-retour Ouverte/fermée	Y7/Y8	Arrêt
Chaudière à combustible solide		Pompe de chaudière	Q10	Marche
Solaire thermique		Pompe de collecteur solaire	Q5	Arrêt
		Pompe de collecteur solaire 2	Q16	Arrêt
		Pompe externe	K9 échangeur	Arrêt
		Organe de réglage ballon de stockage	K8	Arrêt
		Organe de réglage piscine	K18	Arrêt
Eau chaude sanitaire		pompe de charge	Q3 Marche
		Vanne de dérviation	Q3 Arrêt
		Pompe	mélange	Q32
		Pompe circ. intermédiaire	Q33	Marche
		Vanne prêgrulateur Ouverte /ferrée	Y31 milleangeuse	Arrêt
		Pompeallon instantané	Q34	Marche
		ballon ouvert/fermé	Y30 férantané	Arrêt
		Pompe de circulation	Q4 Marche
		Résistance	electrique	K6

147/180

Désignation Relais État
Ballon de stockage Varne de retour Y15	nè d'arrêt générateur Y4 Marche
	Arrêt
Circuit de chauffage 1..3	Pompe du circuit de chauffage	Q2	Marche
		Q6
		Q20
Vanne mélangeuse du Pompe CC 2ème étage	CC: ouverte/fermée	Y1/Y2	Arrêt
		Y5/Y6
	Q21	Q22	Marche
		Q23
Circuit de refroidissement 1	Pompe de circuit refroidissement	Q24	Marche
V'mélange circuit froid	ouverte/fermée	Y23/Y24	Arrêt
Vanne de dérivation		Y21	Arrêt
Pré régulateur Pompe de	dé réseau Q14	Marche
	Vanne mélangeuse prérégulateur Ouverte /fermée	Y19/Y20	Arrêt
Groupe Hx	Pompe H1	Q15	Marche
	Pompe H2	Q18	Marche
	Pompe H3	Q19	Marche
Fonctions supplémentaires	Sortie d'alarme	K10 Arrêt
Demande de chaleur	Programme horsaire 5	K13	Arrêt
	K27 Marche
	Demande de refroidissement	K28	Arrêt
Pompe de transfert de	chaleur du gallon d'ECS	Q11	Arrêt

Réglage de consigne en régime manuel

Lorsque le régime manuel a eté activé, il faut passer dans l'affichage de base. C'est là que s'affiche le symbole de maintenance/régime spécial.

En appuyant sur la touche Info, on passe dans l'affichage d'information "Régime manuel" dans lequel la valeur de consigne peut être régée.

Simulations

N° de ligne	Ligne de commande
7150	Simulation temp. extérieure

Pour faciliter la mise en service et la recherche de defaults, il est possible de simuler une température extérieure dans la plage de -50 +50^ . Pendant la simulation, les températures extérieures actuelle, melangée et attenuée sont ignorées et replacées par la température de simulation régée.

Le calcul des trois températures extérieures sur la base de la température extérieure réelle continue à être effectué pendant la simulation et ces températures sont à nouveau disponibles lorsque la simulation est terminée.

Cette fonction est désactivée en réglant -. - sur cette ligne ou automatiquement au bout d'un temps d'attente de 5 heures.

Tél. Service après-venture

N° de ligne	Ligne de commande
7170	Tél. Service après-venture

Réglage du numéro de téléphone qui apparait dans l'affichage d'information.

6.22 Test des entrées/sorties

N° de ligne	Ligne de commande
7700...7999

Le test des entrées/sorties permet de vérifier le bon fonctionnement des composants raccordés.

La sélection d'un réglage à partir du test des reliais permet de fermer le reliais correspondant et donc de mettre en service le composant raccordé. On peut ainsi vérifier le bon fonctionnement des reliais et la bonne exécution du câblage.

Important :

Lors du test des relais, la limitation par le thermostat limiteur de sécurité électronique TR (température de chaudière) est maintainue. Les autres limitations sont inactives. Les valeurs de sonde sélectionnées sont actualisées dans un-delai de 5 secondes maximum.

L'affichage ne tient pas compte des corrections des valeurs mesurées.

6.22 Etats de fonctionnement

L'etat de fonctionnement actuel de l'installation est visualisé à l'aide d'affichages d'etat.

Message

N° de ligne Ligne de commande
8000	Etat circuit de chauffage 1
8001	Etat circuit de chauffage 2
8002	Etat circuit de chauffage P
8003	Etat ECS
8005	Etat chaudière
8007	Etat solaire
8008	Etat chaudérique à combustible solide
8010	Etatallon de stockage
8011	Etat piscine

Etat circuit de chauffage

Utilisateur final (niveau Info)	Mise en service, chauffagiste
Réponse thermostat Réponse thermostat 3
Intervention man. active Intervention man. active 4
Séchage contrôle actif	Séchage contrôle actif 102
	Protect. surchauffe active	56
	Restriction, prot. chaudière	103
	Restriction, priorité ECS	104
	Restriction, gallon de stockage	105
Restrict. régimeCHAUFFAGE		106
	Tirageforcé, gallon de stockage	107
	Tirageforcé, ECS	108
	Tirageforcé chaudière	109
	Tirageforcé	110
	Arrêt retardé activé	17
Tirageforcé		110
	Opt. démarr.+ réchauff. acc.	111
	Optimis. d'enclenchement	112
	Réchauffage accéléré	113
RégimeCHAUFFAGE Confort	Régime chauffage Confort	114
	Optimisation de coupure	115
Régime chauffage réduit	Régime chauffage réduit	116
	Protect. hors-gel ambiance	101
	Hors-gel départ actif 117
	Prot. hors-gel d'install active 23
Protection antigel activée		24
Régime été	Régime été	118
	Eco jour actif	119
	Abaissement réduit	120
	Abaissement prot. hors-gel	121
	Limit. t° ambiente	122
Arrêt	Arrêt	25

149/180

Refroidissement

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Détecteur de point de rosée activé Détecteur de point de rosée activé 133
Intervention man. active Intervention man. active 4
Dérangement	Dérangement
Hors-gel départ actif 117Protection antigel activée 24
Durée de blocage après chauffageSéquence de refroidissementverrouillée	135Verrouillé, générateurVerrouillé, ballon d'accumulation	205206146
Limite min départ pt roséeLimite min départ temp extSéquence de refroidissement restreinte	augmentation consigne départ avechygrostat177178144	136
Séquence de refroidissement ConfortSéquence de refroidissement Confort	150Arrêt retardé activé150	17
Mode protection refroidissement Mode protection refroidissement 149
Prot. hors-gel d'install activeProtection antigel activée 24	23
Limite de refroidissement TA activé	Limite de refroidissement TA activé	134
Limite départ atteinteArrêt	ArrêtLimit. t'ambiente179	2512225
Séquence de refroidissementdésactivée	Séquence de refroidissement désactivée	138

Etat ECS

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Réponse thermostat	Réponse thermostat 3
Intervention man. active Intervention man. active 4
Régime soutirage	Régime soutirage	199
Refroidiss. adiabat. par collecteur refroidissement adiabatique via gén/CC Refroidiss. adiabat. actif	777853	79808182
Verrouill. charge actif	Prot. de décharge activeLimit. durée charge activeCharge verrouillée	8384858667
Chargeforcée active	Forçage, T° max gallon ECSForçage, T°max de chargeForçage, consigne antilégion.Forçage, consigne Confort	8384858667
Charge par rés. electr.	Charge él. cons. antilégion. 87Charge él., cons. ConfortCharge él., cons. réduitCharge él., cons. hors-gelRésistance él. libérée	888909166
Charge accélérée active	Départ actifCharge accélérée antilégion.	929394
Charge activée	Charge, consigne antilégCharge, consigne ConfortCharge, consigne réduite	95969769
Protection antigel activée Protection antigel activée 24
Arrêt retardé activé	Arrêt retardé activé	17
Charge en veille	Charge en veille	201
Chargé, T° max. gallonChargé, T° max. de charge	7071Charge, t° antilégionnelles99Charge, t° réduite	9810075
Chargé, t° de comport	Charge, t° réduite
Chargé
Arrêt	Arrêt
Prêt	Prêt

Etat chaudiere

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Réponse STB Réponse STB 1
Test limit. sécurité actif Test limit. sécurité actif 123
Dérangement	Dérangement
Réponse thermostat Réponse thermostat 3
Intervention man. active Intervention man. active 4
Fct ramonage active	Fct ramonage charge pleine 5Fct ramonage charge part.76
verrouillé	Verrouillage man.Verrouillé,chaudi comb solideVerrouillage autoVerrouillé, température extVerrouillé, régime éco19810
Limitation min. active	Limitation minimaleLimitation min. charge part.Limitation min. active22
En fonctionnement	Délestage au démarrage de la chaudièreDélest. démarr. charge part. 12Limitation retardLimit. retard charge partielle1418
Chargeallon de stockageEn fonctionnement pour CC,ECSEn fct charge part pour CC,ECSLibéré pour CC,ECSEn fonctionnement pour ECSEn fct charge partiel pour ECSLibéré pour ECSEn fonctionnement pour CCEn fct charge partiel pour CCLibéré pour CCArrêt retardé activé	Chargeallon de stockageEn fonctionnement pour CC,ECSEn fct charge part pour CC,ECSLibéré pour CC,ECSEn fonctionnement pour ECSEn fct charge partiel pour ECS 169Libération de la production ECSEn fonctionnement pour CCEn fct charge partiel pour CCLibéré pour CCArrêt retardé activé17416616717517
libérée	libéréeProt. hors-gel d'installe 23	19
Protection antigel activée		24
Arrêt	Arrêt

Etatsolaire

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Intervention man. active Intervention man. active 4
Dérangement	Dérangement	2
Prot. antigel coll. Active	Prot. antigel coll. Active	52
Refroidiss. adiabat. actif	Refroidiss. adiabat. actif	53
Temp. max. gallon de stock. atteinte	Temp. max. gallon de stock. atteinte	54
Protect. évapor. active	Protect. évapor. active 55
Protect. surchauffe active	Protect. surchauffe active	56
T° max. de charge atteinte	T° max. de charge atteinte	57
Charge ECS+ballon+piscine	Charge ECS+ballon+piscine	151
Charge ECS+ballon	Charge ECS+ballon	152
Charge ECS+piscine	Charge ECS+piscine	153
Charge gallon+piscine	Charge gallon+piscine 154
Charge ECS	Charge ECS	58
Charge gallon de stockage	Charge gallon de stockage	59
Charge piscine	Charge piscine	60
	T° min de char.non atteinte	61
	Ecart de temp. insuff.	62
Ensoleillement insuff.	Ensoleillement insuff.	63

Etat chaudiere a combustible solide

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Intervention man. active Intervention man. active 4
Dérangement	Dérangement	2
Protect. surchauffe active	Protect. surchauffe active	56
verrouillé	Verrouillage man.	8
	Verrouillage auto	9
		10
Limitation min. active	Limitation minimale	20
	Limitation min. charge part.	21
	Limitation min. active	22
	Délestage au démarrage de la chaudière	11
	Délest. demarr. charge part. 12
	Limitation du退还	13
	Limitation du退还,charge partielle	14

151/180

Utilisateur final (niveau Info)	Mise en service,chauffagiste
En fonctionnement pour CC En fonctionnement pour CC 166En fct charge partiel pour CC En fct charge partiel pour CC 167En fonctionnement pour ECS En fonctionnement pour ECS 168En fct charge partiel pour ECS En fct charge partiel pour ECS 169En fonctionnement pour CC,ECSEn fct charge part pour CC,ECSArrêt retardé activéEn fonctionnement	En fonctionnement pour CC,ECSEn fct charge part pour CC,ECSArrêt retardé activéEn fonctionnement	1701711718
Aide à l'allumage activée	Aide à l'allumage activée	163
libérée	libérée	19
Protection antigel activée	Prot. hors-gel d'install activeMise hors-gel de la chaudière activée	2314124
Arrêt	Arrêt	25

Etat ballon de stockage

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Prot. hors-gel froid active	Prot. hors-gel froid active	202
Charge restreinte	Durée de blocage après chauffageCharge verrouillée	13581124
Charge activée	Charge forcee activeecharge complète activée	6720369
Chargé	Chargé, T° max. de chargeChargé, T° de consigneChargé, température de charge min.	727314375
Chaud	Chaud	147
Pas de demande	Pas de demande	51
Protection antigel activée	Protection antigel activée	24
Charge par rés. électr.	Charge électr. secoursCharge él. prot. evaporateurCharge par résistance él., dégivrageCharge électricque, forçageCharge électricque replacem	646513116416566
Charge restreinte	Charge verrouilléeRestriection, priorité ECS	81104124
Charge activée	Charge forcee active 67Charge partielle activeCharge activée	6869
Refroidiss. adiabat. actif	Refroidiss. adiabat. par collecteurRefroidissement adiabatique par ECS/les CC	7714253
Chargé	Chargé, T° max.allonChargé, T° max. de chargeChargé, T° max. de chargeChargé, T° de consigneChargé partiellemt., T° cons.Chargé, température de charge min.	707172737414375
Froid	Froid	76
pas de demande de chaleur	pas de demande de chaleur	51

Etat piscine

Utilisateur final (niveau Info)	Mise en service,chauffagiste
Intervention man. active	Intervention man. active	4
Dérangement	Dérangement	2
Restrict. régime chauffage	Restrict. régime chauffage	106
Tirage forcé	Tirage forcé	110
Régime de chauffage	Régime chauffage générateur 155	137
Chauffé, temp. piscine max Chauffé, temp. piscine max	156
Chauffé, consigne solaire	158
Chauffé, consigne générateur	157
Chauffé	159
Chauffage à l'arrêt	160
	Régime chauffage géné ART 161	162
Froid	Froid	76

6.23 Diagnostic générateur

Diverses consignes et valeurs réelles, des états de commutation de relais et des états de minuterie peuvent être affichés à des fins de diagnostic.

N° de ligne Ligne de commande
8610...8699

6.24 Diagnostics consortmateur

Diverses consignes et valeurs réelles, des états de commutation de relais et des états de minuterie peuvent être affichés à des fins de diagnostic.

N° de ligne Ligne de commande
8700...9099

Une priorité est affectée à chaque erreur présente. A partir de la priorité 6, des messages d'erreur sont émis, qui peuvent être exploités par la télésurveillance (OCI). Le relais d'alarme est de plus enclenché.

6.25.1 Code d'erreur

Code d'erreur	Description de l'erreur Priorité
0	Pas d'erreur
10 Défaut sonde température extérieure 6
20 Défaut Sonde de température de chaudière 1 9
25 T° de la chaudière à combustible solide (bois) - Défaut de sonde 9
26 Défaut Sonde de température de départ commune 6
28 Défaut sonde fumées/gaz de combustion	6
30 Défaut Sonde de température de départ 1	6
31 température départ refroidissement 1 défaut de sonde	6
32 Défaut Sonde de température de départ 2	6
38 défaut de sonde température de départ prérégulateur	6
40 Défaut Sonde de température de retour 1	6
46 défaut de sonde Température de retour Cascade	6
47 Défaut de sonde température de retour commune	6
50 Défaut de sonde température ECS 1	9
52 Défaut de sonde température ECS 2	9
54 Défaut de sonde prérégulateur ECS	6
57 Défaut de sonde température circulation ECS	6
60 Défaut Sonde de température ambiente 1	6
65 Défaut Sonde de température ambiente 2	6
68 Défaut Sonde de température ambiente 3	6
70 Défaut de sonde température de gallon de stockage 1	6
71 Défaut de sonde température de gallon de stockage 2	6
72 Défaut de sonde température de gallon de stockage 3	6
73 Défaut Sonde de température du capteur solaire 1	6
74 Défaut Sonde de température du capteur solaire 2	6
81 Court-circuit LPB	6
82 Bus local (LPB), collision d'adresses	3
83 Fil BSB, court-circuit	6
84	BSB, collision adresses
85 Défaut de communication radio BSB	6
98 module d'extension 1 Erreur (défaut de synthèse)	6
99 module d'extension 2 Erreur (défaut de synthèse)	6
100	deux maîtres d'horloge (LPBI)
102	Maitre d'horloge sans réserve de marche (LPB)
105	Alarmé de maintenance
109	Surveillance de la température de chaudière
110	Thermostat limiteur de sécurité, mise sous sécurité
117	Limite supérieure de pression (dépassée)
118	Limite inférieure de pression critique (dépassée)
121	Supervision de la température de départ 1 (CC1)
122	Supervision de la température de départ 2 (CC2)
126	Supervision charge ECS
127	Température de protection anti-légionelles non atteinte
131	Défaut du brûleur
146	Erreur de configuration message de synthèse
171	Contact d'alarme 1 (H1) activé
172	Contact d'alarme 2 (H2) activé
173	Contact alarmé 3 (EX2/230V~) activé
174	Contact d'alarme 4 (H3) activé
176	Limite supérieure de pression 2 (dépassée)
177	Limite inférieure de pression critique 2 (dépassée)
178	Thermostat de sécurité CC1
179	Thermostat de sécurité CC2
207	Dérangement circuit refroidissement
217	Défaut sonde message de synthèse
217	Défaut sonde message de synthèse
218	Surveillance pression message de synthèse
241	Sonde de départ solaire défaut de sonde
242	Sonde de retour solaire défaut de sonde
243	Défaut de sonde température piscine
320 Défaut de	sonde température de charge ECS 6
321 défaut de	sonde température de prélèvement chauffe-eau instantané 6
322 Limite supérieure de pression 3 (dépassée) 6
323 Limite inférieure de pression critique 3 (dépassée) 6
324 BX sones identiques 3
325 BX/module d'extension sondes identiques 3
326 BX/vanne mélangeuse sondes identiques 3
327 Fonctions identiques des modules d'extension 3
328 Mème fonction groupe des vannes mélangeuses	3
329 Module d'extension/groupe des vannes mélangeuses: Mème fonction	3
330 Sonde BX1 sans fonction	3
331 Sonde BX2 sans fonction	3
332 Sonde BX3 sans fonction	3
333 Sonde BX4 sans fonction	3
334 Sonde BX5 sans fonction	3
335 Sonde BX21 sans fonction	3
336 Sonde BX22 sans fonction	3
337 Sonde BX1 sans fonction	3
338 Sonde BX12 sans fonction	3
339 Pompe collecteur solaire Q5 absente	3
340 Pompe collecteur solaire Q16 absente	3
341 Sonde collecteur solaire B6 absente	3
342 Sonde collecteur solaire ECSB31 absente	3
343 Pas d'intégration de circuit solaire	3
344 Organe réglage solaire ballon de stockage K8 absent	3
345 Organe réglage solaire piscine K18 absent	3
346 Ppe chaudière comb solide Q10 absente	3
347 sonde de comparaison chaudière à combustible solide absente	3
348 Erreur d'adressages chaudière à combustible solide	3
349 Vanne retour ballon stockage Y15 absent	3
350 Ballon de stockage erreur d'adressage	3
351 Prérégul./pompe primaire erreur d'adressage	3
352 Echangeur hydraulique erreur d'adressage	3
353 Sonde de départ de cascade B10 absente	3
357 Température de départ circuit refroidissement 1 Surveillance	6
366 Température ambiente Hx défaut de sonde	6
367 Humidité d'ambiance relative Hx défaut de sonde	6

6.25.2 Code de maintenance

Code de maintenance	Description maintenance	Priorité
1	Dépassement d'heures de fonctionnement du brûleur	6
2	Dépassement du nombre de démarrages du brûleur	6
3	Dépassement de l'intervalle de maintenance	6
5	Pression hydraulique du circuit de chauffage trop basse (limite inférieure de pression 1 dépassée)	9
18	Pression hydraulique 2 du circuit de chauffage trop basse (limite inférieure de pression 2 dépassée)	9
10	Changer les piles de la sonde extérieure	6
21	Température max. des fumées dépassée	6
22	Pression hydraulique 3 du circuit de chauffage trop basse (limite inférieure de pression 3 dépassée)	9

6.25.3 Code de fonctionnement spécial

Code de fonctionnement spécial	Description
301	régime manuel
302	Vérif thermo sécu
303	Fonct ramonage
309 Simulation	T° ext.
310 Fonctionnement énergie alternative
314	Régime éco

7 Schémas d'application

Les applications sont représentées sous forme de schémas de base et de fonctions supplémentaires.

Les schémas de base sont des applications possibles qui peuvent être réalisées sans sorties multifonctions.

7.1 Schémas de base

Les schémas de base sont des exemples d'installation réalisables avec des sorties standard et prêts à fonctionner au bout de quelques réglages seulement.

7.1.1 Schéma de base RVS43.143

Scheme standard

Eau chaude sanitaire avec vanne de dérivation

Chauffage/refroidissement par vanne de derivation

7.1.2 Schéma de base RVS63.243

Scheme standard

Eau chaude sanitaire avec vanne de dérivation

7.1.3 Schéma de base RVS63.283

Scheme standard

7.2 Variantes de chaudières

Les variantes de générateur peuvent etre regles sur la ligne "Type de chaudiere" (ligne 5770) de la page "Configuration".

brûleur à 1 allure brûleur à 2 allures Modulant

RVS43.. RVS63..

RVS63..

RVS63..

Brûleur sans sonde de chaudière

RVS63..

7.3 Fonctions supplémentaires generales

Les fonctions supplémentaires peuvent être régées via la page "Configuration" et complètement les régulateurs correspondant aux schémas de base.

Les fonctions supplémentaires applicables et leur nombre dépendent des entrées et sorties multifonctions QX... ou BX...

Selon l'application, les fonctions supplémentaires nécessitent des réglages plus ou moins fastidieux dans lignes de programmation.

Solaire thermique

Charge ECS, pompe collecteur solaire,
sonde de collecteur solaire

Charge du gallon de stockage

Charge ECS et piscine par collecteur solaire via vannes de dérivation avec 1 panneau de collecteurs

Charge ECS et piscine avec énergie solaire via vannes de déivation avec 2 panneaux de collecteurs

Charge ECS et piscine par énergie solaire via vannes de charge avec 1 panneau de collecteurs

Charge ECS et piscine par énergie solaire via vannes de charge avec 2 panneaux de collecteurs

Chaudière

Pompe de chaudière Pompe de bipasse

Chaudière à combustible solide Sonde de return

Sonde de fumées

Ballon d'ECS (ECS)
Pompe de circulation ECS

Résistance électrice ECS

2ème sonde ECS Ballon ECS avec échangeur externe,

pompe de charge, pompe de circulation intermédiaire

Ballon de stockage

Vanne d'arrêt chaudière ballon

d'accumulation

Derivation du retour Charge partielle du gallon

Charge complète du gallon

Circuit de chauffage / Circuit de refroidissement

Pompe de circulation CCP Vanne de derivation refroidissement

Transformateur

Pompe de réseau Q14

Piscine

piscine K18

Bouteille de melange

Diverses fonctions supplémentaires

7.4 Fonctions supplémentaires avec vannes mélangeuses ou module d'extension AVS75.390

Les fonctions supplémentaires peuvent etre regles via la page "Configuration" aux lignes 6020 et 6021 et complètent les schémas de base des régulateurs correspondants.

2^e circuit de chauffage avec vanne mélangeuse

Circuit de refroidissement
2 tubes 4 tubes

Régulateur de return

Preparation ECS par panneau solaire

Préregulateur

Préregulateur ECS

Regulateur de return cascade

Légende tension sector

Schéma	Fonction
T2 Brûleur	1ère allureLibération brûleur modulant
T8 Brûleur	2ème allureVolet d'air brûleur modulant = OUVERT
Q1 Pompe de chaudière
Q2 1ère Pompe de chauffage
Q3 Pompe de charge ECS/Vanne de dérivation
Q4 Pompe de circulation
Q5 Pompe de collecteur solaire
Q6 2ère Pompe de chauffage
Q10 Chaudière à combustible solide
Q11 Pompe de charge du gallon
Q12 Pompe de bipasse
Q14 Pompe de réseau
Q15/18/19	Pompe H1/2/3
Q16 Pompe de collecteur solaire 2
Q20 Pompe de circulation CCP
Q24 Pompe de circuit refroidissement
Q25	Pompe cascade
Q33 Pompe de circulation intermédiaire ECS
Q34 Pompe chauffe-eau instantané
Y1 1ère Vanne mélangeuse chauffage
Y4	Vanne d'arrêtchaudière
Y5 Vanne 2ème CC: ouverture
Y6 Vanne 2e CC : fermeture
Y7 Maintien de la température de return
Y15 Vanne retard balon
Y19	Pré régulateur
Y21 Vanne de dérivation refroidissement
Y25 Vanne de maintainen de la température de return ouverte
Y26 Vanne de maintainen de la température de return FERMEE
Y31 Vanne mélangeuse Pré régulateur ECS ouverte
Y32 Vanne mélangeuse Pré régulateur ECS fermée
Y33 vanne chauffe-eau instantané ouverte
Y34 vanneschauffe-eau instantané fermée
K6	Résistance électrique
K5 Volet d'air brûleur modulant = FERME
K8 Organe réglage circuit solaire ballon de stockage
K9 Pompe circ. solaire échangeur ext.
K18 Organe réglage circ. solaire piscine

Légende très bassetension

B1 Sonde de départ circuit de chauffage 1

B12 Sonde de départ circuit de chauffage 2

B13 Sonde piscine

B2 Sonde de chaudière TK1

B22 Sonde chaudière à combustible solide

B3 Sonde ECS en haut

B31 2ème Sonde ECS en bas

B35 Sonde de départ ECS

B36 Sonde de charge ECS

B38 Sonde soutirage

B4 Sonde temp. gallon stockage

B41 Sonde temp. gallon stockage

B42 Sonde temp. gallon stockage

B15 Sonde de départ pré régulateur

B39 Sonde circulation ECS B39

B6 Sonde de panneau solaire

B61 Sonde de panneau solaire 2

B7 Sonde de retour

B70 Sonde retour cascade

B73 Sonde de retour ligne

B8 Sonde de fumées

B9 Sonde extérieure

B10 Sonde départ de ligne

RG1 Appareil amb. 1

RG2 Appareil amb. 2

FS Contrôleur de début

8 Caracteristiques techniques

8.1 Appareils de base RVS...

Alimentation

Tension de référence 230 V ~ ( ±10%)
Fréquence de référence 50/60 Hz
Consommation max. RVS43.143: 8,5 VA
	RVS63.243: 10 VA
	RVS63.283: 11 VA
Fusibles des lignes d'alimentation 10 AT max.
Alimentation et sorties fil ou cordon (torsadé ou avec embout):
	1 conducteur: 0.5 mm²...2.5 mm²
	2 fils 0.5. mm²..1.5 mm²
	3 fils non autorisé
Classe de logiciel A
Fonctionnement selon EN 60730 1.B (fonctionnement automatique)
Entrées numériques H1 et H2 très BASSE tension de protection pour contacts libres de potentiel acceptant la basse tension:
	tension pour contact ouvert :
	12 V- courant pour contact fermé :
	3 mA-
Entrée analogue H1, H2	Très BASSE tension de protection Zone de travail (0...10) V-Résistance interne : >100 kΩ
Entrée secteur S3, 4 et EX2	230 V~ (±10%)Résistance interne : >100 kΩ
Entrée de sonde B9	CTN1k (QAC34)
Entrées de sonde B1, B2, B3, B12, BX1, BX2, BX3, BX4	CTN10k (QAZ36, QAD36)
Entrées de sonde BX1...BX4	Pt1000 (au besoin pour sonde de collecteur et de gaz fumée)
Lignes de sonde admissibles (Cu) pour section de ligne :	0.25	0.5	0.75	1.0	1.5 mm²
longueur maximal :	20	40	60	80	120 m
Sorties à relais
Plage de courant nominal	0,02...2 (2) A~
Courant maximal de commutation	15 A pendant ≤1 s
Courant total max. (tous les relais)	10 A~
Plage de tension de référence	(24...230) V~ (pour sorties libres de potentiel)
sortie triac QX3 (uniquement selon client)
Plage de courant nominal
Fonctionnement tout ou rien (ON/OFF)	0,05...2 (2) A~AC 0.05...1.4 (1.4) A~
Commande de la vitesse de la pompé 4 A pendant ≤1 s
Courant maximal de commutation
Sortie analogique U1	sortie protégée contre les courts-circuits
Tension de sortie	Uout = 0 ... 10.0 V
Charge admissible	±2 mA RMS; ±2.7 mA peak
Ronflement	≤ 50 mVpp
Précision Point zéro	< ±80 mV
Erreur reste de la plage	≤ 130 mV

171/180

Interfaces, longueur de cable	BSB	Raccordement 2 fils non permutables
	Longueur de cable max.
	Appareil de base - pérophérique	200 m
	Longueur totale max. de cable	400 m (capacité max. du cable : 60 nF)
	Section de ligne minimale	0,5 mm²
	LPB	Cable Cu 1,5 mm², 2 fils non permutables
		250 m
	avec alimentation du bus par les régulateurs (par régulateur)	460 m
	avec alimentation centrale du bus
	Coefficient de charge du bus	E = 3
Degré de protection et Classe d'isolation	Protection du boîtier selon EN 60529 IP 00
	Isolation électrique selon EN 60730 Les pièces conduisant la très BASSE tension de protection correspondant aux exigences de la classe d'isolation Il si le montage est correct
	Degré d'encrassement selon EN 60730 Encrassement normal
Normes, sécurité, CEM etc.	Conformité CE selon
	Directive en matière de CEM	89/336/CE
	- Immunité	- EN 61000-6-2
	- Emissions	- EN 61000-6-3
	Directive relative à la basse tension	73/23/CE
	- sécurité électrique	- EN 60730-1, EN 60730-2-9
Conditions climatiques	Stockage selon CEI721-3-1 classe 1K3	Temp. -20...65°C
	Transport selon CEI721-3-2 classe 2K3 Temp. -25...70°C
	Fonctionnement selon CEI721-3-3 classe 3K5 Temp. 0...50°C (sans condensation)
Poids	Poids sans emballage	RVS43.143: 587 g
		RVS63.243: 614 g
		RVS63.283: 648 g

8.2 Module d'extension AVS75.390

Alimentation	Tension de référence	230 V ~ (± 10 %)
	Fréquence de ↔reference	50/60 Hz
	Consommation max.	4 VA
	Fusibles des lignes d'alimentation	10 AT max.
Câblage des bornes	(Alimentation et sorties)	fil ou cordon (torsadé ou avec embout): 1 conducteur: 0,5 mm2...2,5 mm2 2 conducteurs 0,5 mm2...1,5 mm2
Données de fonctionnement	Classe de logiciel	A
	Fonctionnement selon EN 60730	1b (fonctionnement automatique
Entrées	Entrées numériques H2	très BASSE tension de protection pour contacts libres de potentiel acceptant la basse tension: tension pour contact ouvert: 12 V-courant pour contact fermé: 3 mA-
	Entrée analogue H2	Très BASSE tension de protection Zone de travail (0...10) V-Résistance interne: > 100 kΩ
	Entrée du réseau L	230 V~ (± 10%) Résistance interne: > 100 kΩ
	Entrées de sonde BX6, BX7	CTN10k (QAZ36, QAD36)
	Lignes de sonde admissibles (Cu)
	pour section de ligne :	0.25 0.5 0.75 1.0 1.5 mm2
	longueur maximale :	20 40 60 80 120 m
Sorties	Sorties à relais
	Plage de courant nominal	0,02...2 (2) A~
	Courant maximal de commutation	15 A pendant ≤1 s
	Courant total max. (tous les relais)	6 A~
	Plage de tension de référence	(24...230) V~ (pour sorties libres de potentiel)
Interfaces	BSB	Raccordement 2 fils non permutables
	Longueur de cable max.
	Appareil de base - périphérique	200 m
	Longueur totale max. de cable	400 m (capacité max. du cable : 60 nF)
	Section de ligne minimale	0,5 mm²
Degré de protection et Classe d'isolation	Protection du boîtier selon EN 60529 IP 00
	Isolation électricque selon EN 60730 Les pièces conduisant la très basse tension de protection correspondant aux exigences de la classe d'isolation II si le montage est correct
	Degré d'encrassement selon EN 60730 Encrassement normal
Normes, sécurité, CEM etc.	Conformité CE selon
	Directive en matière de CEM	89/336/CE
	- Immunité	- EN 61000-6-2
	- Emissions	- EN 61000-6-3
	Directive relative à laasse tension	73/23/CE
	- sécurité électricque	- EN 60730-1, EN 60730-2-9
Conditions climatiques	Stockage selon CEI721-3-1 classe 1K3	Temp. -20...65°C
	Transport selon CEI721-3-2 classe 2K3 Temp. -25...70°C
	Fonctionnement selon CEI721-3-3 classe Temp. 0...50°C (sans condensation)
	3K5
Poids	Poids sans emballage 293 g

8.3 Interfaces utiliseur et apparéils d'ambiance AVS37.. / QAA7x.. / QAA55..

Alimentation	Pour apparèils sans piles :
	Alimentation du bus	BSB
	Pour apparèils avec piles :
	Piles	3 piles
	Type de pile	1,5 V alcaline type AA (LR06)
	Durée de vie des piles	~18 mois
Mesure de la température ambiente	Plage de mesure :	0...50 °C
	selon EN12098:
(uniquement pour QAA7x.. / QAA55...)	plage 15...25°C	dans les limites de tolérance de 0,8 K
	plage 0..15°C ou 25...50°C	dans les limites de tolérance de 1,0 K
	Résolution	1/10 K
Interfaces	AVS37./QAA75./QAA55..	BSB-W, Raccordement 2 fils non permutable
	Longueur de cable max. apparéil de base-pétriphérique	QAA75./QAA55.. = 200 m AVS37.. = 3 m
	QAA78..	BSB-RF bande de fréquence 868 MHz
Degré de protection et classe d'iso1ation	Protection du boîtier selon EN 60529 IP20	pour QAA7../ QAA55..
		IP40 pour AVS37.. (appareil monté) Encrassement normal
	Isolation électrique selon EN 60730	Les pièces conduisant la très BASSE tension de protection correspondant aux exigences

173/180

		de la classe d'iso1ation III si le montage est correct
	Degré d'encrassement selon EN 60730	Encrassement normal
Normes, sécurité, CEM etc.	Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à la base tension - sécurité électrique Appareils sans fil (radio, RF)	89/336/CE - EN 61000-6-2 - EN 61000-6-3 73/23/CE - EN 60730-1, EN 50090-2-2 EN 300 220-1 (25-1000MHz)
Conditions climatiques	Pour apparuils sans piles : Stockage selon CEI721-3-1 classe 1K3 Transport selon CEI721-3-2 classe 2K3 Fonctionnement selon CEI721-3-3 classe Temp. -20..65°C Transport selon CEI721-3-2 classe Temp. -25..70°C Fonctionnement selon CEI721-3-3 classe Temp. 0..50°C (sans condensation) 3K5 Pour apparuils avec piles : Stockage selon CEI721-3-1 classe 1K3 Temp. -20..30°C Transport selon CEI721-3-2 classe 2K3 Temp. -25..70°C Fonctionnement selon CEI721-3-3 classe Temp. 0..50°C (sans condensation) 3K5
Poids	Poids sans emballage	AVS37.294: 160 g QAA75.61x: 170 g QAA78.610: 312 g QAA55.110: 115 g

8.4 Bloc d'alimentation AVS16.290
Alimentation	Tension nominale	230 V ~ (±10 %)
	Fréquence nominale	50 Hz
	Fusible	6,3 AT (5 x 20 mm)
	Consommation max.	0,4 VA
	Fusible de la ligne d'alimentation	10 A max.
Données de fonctionnement	Pouvoir de coupure Thermostat limiteur de sécurité	16 (12) A, AC 230V (+-10%), 50Hz
Degré de protection et Isolement électrique	Protection du boîtier selon EN 60529	IP 40 (appareil monté)
	Isolation électrique selon EN 60730	Correspond aux exigences de la classe d'isolement si montage correct
	Degré d'encrassement selon EN 60730	Encrassement normal
Normes, sécurité	Conformité CE selon Directive relative à laasse tension	73/23/EEC
	Sécurité électrique	EN 60730-1, EN 60730-2-9
Conditions climatiques	Stockage selon CEI721-3-1 classe 1K3	Temp. -20...65°C
	Transport selon CEI721-3-2 classe 2K3	Temp. -25...70°C
	Fonctionnement selon CEI721-3-3 classe 3K5	Temp. 0...50°C (sans condensation)
Poids	Poids sans emballage 310 g

8.5 Module radio AVS71.390

Alimentation	Alimentation à partir de apparéil de base RVS ...	5,5V DC
	Consummation max. Max. 0.11 VA
Interfaces	Raccordement aux apparéils de base RVS...	Câble plat à 6 pôles préconfectionné, solidaire de l' apparéil
	(Alimentation, communication)	Longueur 1,5m
	Emetteur radio BSB-RF	bande de fréquence 868 MHz
Degré de protection et isolement électrique	Protection du boîtier selon EN 60529 IP 40
	Isolation électrique selon EN 60730	Les pièces conduisant la très BASSE tension de protection correspondant aux exigences de la classe d'isolement III si le montage est correct
	Degré d'encrassement selon EN 60730	Encrassement normal
Normes, sécurité, CEM etc.	Conformité CE selon Directive en matière de CEM - Immunité - Emissions Directive relative à laasse tension - sécurité électrique Appareils sans fil (radio, RF)	89/336/CE - EN 61000-6-1, EN 61000-6-2 - EN 61000-6-3, EN 61000-6-4 73/23/CE - EN 60730, EN 50090-2-2 EN 300 220-1, -3 (25-1000MHz) EN 301 489-1, -3
Conditions climatiques	Stockage selon EN 60721-3-1 Transport selon EN 60721-3-2 classe 2K3 temp. -25...70°C fonctionnement selon EN 60721-3-3 classe 3K5 temp. 0...50°C (sans condensation)
Poids	Poids sans emballage 54 g

Alimentation	8.6 Sonde extérieure sans fil AVS13.399
	Piles	2 piles
	Type de pile	1,5 V alcaline type AAA (LR03)
	Durée de vie des piles	~2 ans
Interfaces	Emetteur radio BSB-RF
		bande de fréquence 868 MHz
Degré de protection et Isolement électrique	Protection du boîtier selon EN 60529 IP 20
	Isolation électrique selon EN 60730	Les pièces conduisant la très BASSE tension de protection correspondant aux exigences de la classe d'isolement III si le montage est correct
	Degré d'encrassement selon EN 60730	Encrassement normal
Normes, sécurité, CEM etc.	Conformité CE selon
	Directive en matière de CEM	89/336/CE
	- Immunité	- EN 61000-6-2
	- Emissions	- EN 61000-6-3
	Directive relative à la basse tension	73/23/CE
	- sécurité électrique	- EN 60730-1, EN 50090-2-2
	Appareils sans fil (radio, RF)	EN 300 220-1 (25-1000MHz)
Conditions climatiques	Pour apparèils sans piles :
	Stockage selon CEI721-3-1 classe 1K3	Temp. -20..65°C

175/180

	Transport selon CEI721-3-2 classe 2K3 Temp. -25..70°C Fonctionnement selon CEI721-3-3 classe Temp. 0..50°C (sans condensation) 3K5 Pour apparueils avec piles : Stockage selon CEI721-3-1 classe 1K3 Temp. -20..30°C Transport selon CEI721-3-2 classe 2K3 Temp. -25..70°C Fonctionnement selon CEI721-3-3 classe Temp. 0..50°C (sans condensation) 3K5
Mesure de température extérieure	Sonde extérieur QAC34/101
	Plage de mesure -50..50 °C
	Longueur de cable 5 m max.
Poids	Poids sans emballage Emetteur radio 160 g Sonde extérieur QAC34 73 g Cable 70 g
	8.7 Répéteur radio AVS14.390
Alimentation	Tension nominale 230 V~ ±10 % (Côté primaire ~/~ de l'adaptateur)
	Fréquence nominale 50 Hz	±6 %
	Consummation max. Max. 0.5 VA
Interfaces	Emetteur radio	BSB-RF bande de fréquence 868 MHz
Degré de protection et isolement électrique	Protection du boîtier selon EN 60529	IP 20
	Isolation électrique selon EN 60730	Les pièces conduisant la très BASSE tension de protection correspondant aux exigences de la classe d'isolement III si le montage est correct
	Degré d'encrassement selon EN 60730	Encrassement normal
Normes, sécurité, CEM etc.	Conformité CE selon Directive en matière de CEM	89/336/CE - EN 61000-6-2 - EN 61000-6-3
	- Immunité	73/23/CE
	- Émissions	- EN 60730-1, EN 50090-2-2
	Directive relative à laasse tension Appareils sans fil (radio, RF)	EN 300 220-1 (25-1000MHz)
Conditions climatiques	Stockage selon CEI721-3-1 classe 1K3	Temp. -20...65°C
	Transport selon CEI721-3-2 classe 2K3	Temp. -25...70°C
	Fonctionnement selon CEI721-3-3 classe 3K5	Temp. 0...50°C (sans condensation)
Poids	Poids sans emballage Répéteur radio 112 g Bloc d'alimentation 195 g

8.8 Caracteristiques de sonde

8.8.1 CTN 1 k

T [°C]	R[Ohm]	T [°C]	R[Ohm]	T [°C]	R[Ohm]
-30.0	13'034		0.0		2'857	30.0
-29.0	12'324		1.0		2'730	31.0
-28.0	11'657		2.0		2'610	32.0
-27.0	11'031		3.0		2'496	33.0
-26.0	10'442		4.0		2'387	34.0
-25.0	9'889			5.0		2'284	35.0
-24.0	9'369			6.0		2'186	36.0
-23.0	8'880			7.0		2'093	37.0
-22.0	8'420			8.0		2'004	38.0
-21.0	7'986			9.0		1'920	39.0
-20.0	7'578		10.0		1'840	40.0	575
-19.0	7'193		11.0		1'763	41.0	555
-18.0	6'831		12.0		1'690	42.0	536
-17.0	6'489		13.0		1'621	43.0	517
-16.0	6'166		14.0		1'555	44.0	500
-15.0	5'861		15.0		1'492	45.0	483
-14.0	5'574		16.0		1'433	46.0	466
-13.0	5'303		17.0		1'375	47.0	451
-12.0	5'046		18.0		1'320	48.0	436
-11.0	4'804		19.0		1'268	49.0	421
-10.0	4'574		20.0		1'218	50.0	407
-9.0	4'358		21.0		1'170
-8.0	4'152		22.0		1'125
-7.0	3'958		23.0		1'081
-6.0	3'774		24.0		1'040
-5.0	3'600		25.0		1'000
-4.0	3'435		26.0			962
-3.0	3'279		27.0			926
-2.0	3'131		28.0			892
-1.0	2'990		29.0			859

8.8.2 CTN 10 k

T [°C]	R[Ohm]	T [°C]	R[Ohm]	T [°C]	R[Ohm]
-30.0	175203	50.0		3605	130.0		298
-25.0	129289	55.0		2989	135.0		262
-20.0	96360	60.0		2490	140.0		232
-15.0	72502	65.0		2084	145.0		206
-10.0	55047	70.0		1753	150.0		183
-5.0	42158	75.0		1481	155.0		163
0.0	32555	80.0		1256	160.0		145
5.0	25339	85.0		1070	165.0		130
10.0	19873	90.0		915			170.0
15.0	15699	95.0		786			175.0
20.0	12488	100.0		677			180.0
25.0	10000	105.0		586			185.0
30.0	8059	110.0		508	190.0			77
35.0	6535	115.0		443	195.0			70
40.0	5330	120.0		387	200.0			64
45.0	4372	125.0		339

8.8.3 Pt1000

T [°C]	R[Ohm]	T [°C]	R[Ohm]	T [°C]	R[Ohm]
-30	882.2	50	1194.0	130	1498.3
-25	901.9	55	1213.2	135	1517.1
-20	921.6	60	1232.4	140	1535.8
-15	941.2	65	1251.6	145	1554.6
-10	960.9	70	1270.8	150	1573.3
-5	980.4	75	1289.9	155	1591.9
0	1000.0	80	1309.0	160	1610.5
5	1019.5	85	1328.0	165	1629.1
10	1039.0	90	1347.1	170	1647.7
15	1058.5	95	1366.1	175	1666.3
20	1077.9	100	1385.1	180	1684.8
25	1097.3	105	1404.0	185	1703.3
30	1116.7	110	1422.9	190	1721.7
35	1136.1	115	1441.8	195	1740.2
40	1155.4	120	1460.7	200	1758.6
45	1174.7	125	1479.5

Siemens Schweiz AG

Sous réserve de modifications
