Caractéristiques techniques	Écran LCD 21,5 pouces, résolution Full HD (1920 x 1080), temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1, angles de vision 170°/160°.
Connectivité	1 x VGA, 1 x DVI-D, 1 x HDMI.
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux occasionnels.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, RoHS.
Informations générales	Consommation d'énergie : 25 W (en utilisation), 0,5 W (en veille).

FOIRE AUX QUESTIONS - VW2220 BENQ

Le moniteur BENQ VW2220 ne s'allume pas. Que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

L'image du moniteur est floue ou déformée. Que faire ?

Vérifiez la résolution de l'affichage de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur, qui est de 1920 x 1080 pixels.

Le moniteur ne détecte pas le signal de l'ordinateur. Que faire ?

Assurez-vous que le câble vidéo (HDMI, DVI ou VGA) est correctement connecté à la fois au moniteur et à l'ordinateur. Essayez également de redémarrer l'ordinateur.

Comment ajuster la luminosité et le contraste du BENQ VW2220 ?

Utilisez les boutons de menu situés à l'arrière ou sur le côté du moniteur pour accéder au menu OSD. Naviguez jusqu'aux réglages de luminosité et de contraste pour les ajuster selon vos préférences.

Le moniteur affiche des couleurs étranges. Que faire ?

Vérifiez si le câble vidéo est endommagé ou mal connecté. Vous pouvez également essayer de réinitialiser les paramètres d'affichage du moniteur via le menu OSD.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran doux. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'écran.

Le son du moniteur ne fonctionne pas. Que faire ?

Assurez-vous que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Vérifiez également le volume du moniteur et de votre ordinateur.

Comment monter le BENQ VW2220 sur un support mural ?

Assurez-vous d'utiliser un support mural compatible avec le modèle VESA du BENQ VW2220. Retirez le pied du moniteur et suivez les instructions du support mural pour le fixer correctement.

MODE D'EMPLOI VW2220 BENQ

Manuel d'utilisation

V920 / V920P

V2220 / V2220P

V2420 / V2420P

V2320 / VW2220

VW2420

Copyright

Copyright © 2011 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de reviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Observe ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévite de votre moniteur

Sécurité de l'alimentation électrique

L'adaptateur CA isole l'équipement de l'alimentation CA.
- Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez your equipment presd'une prise electrique facilement accessible.
- Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous étés raccordé, contactez votre revendeur ou votre sympathie d'électricité.
- Un cordon d'alimentation certifié doit être utilisé avec cet apparéil. Les réglementations nationales pertinentes d'installation et/ou des apparéils doivent être pris en compte. Un cordon d'alimentation certifiée, pas plus léger qu'un cordon flexible ordinaire en polychlorure de vinyle selon la norme CEI 60227 (désignation H05VV-F 3G 0,75mm² ou H05VVH2-F2 3G 0,75mm²), doit être utilisé. Alternativement, un cordonouple en caoutchouc synthétique selon la norme IEC 60245 (désignation H05RR-F 3G 0,75mm²) doit être utilisé, ou l'équivalent.
- Pour V2320/V2320H, l'adaptateur secteur est fabriqué par TPV (ADPC1236). Pour les autres modèles, l'adaptateur secteur est fabriqué par FSP Group Inc. (FSP036-RAC) et Darfon Electronics Corp. (BB02-B).
- Utilisez uniquement l'adaptateur secteur fourni avec votre moniteur LCD. L'utilisation d'un autre type d'adaptateur secteur peut provoquer des dysfonctionnements et/ou un danger.
- Permettez une ventilation adequate autour de l'adaptateur lorsque vous l'utilise pour faire fonctionner l'appareil ou recharger la batterie. Ne couvrez pas l'adaptateur secteur de papier ou autres objets qui réduiraient le refroidissement. N'utilise pas l'adaptateur secteur lorsqu'il est dans un étui de transport.
- Branchez l'adaptateur à une source d'alimentation ajustée.
- N'essayez pas de réparer l'adaptateur secteur. Il ne contient pas pieces pouvant être réparée. Remplacez l'unité si elle est endommagée ou exposée à une humidité excessive.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniter avant de le nettoyer. Nettoyez la surface du moniter LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisezeldom objet, ne renversez seldom liquide dans l'applarel.

Entretien

N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposéz notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

BenQ ecoFACTS

Copyright
Limitation de responsabilité
Sécurité de l'alimentation électrique ii
Entretien et nettoyage iii
Entretien 3
BenQ ecoFACTS .iii
Pour commencer 1
Présentation du moniteur 3
Vue avant 3
Vue arrriere 3
Installation matérielle du moniteur 4
Comment séparer la base du support 6
Tirer pleinement profit de votre monitreur BenQ 7
Installation du moniteur sur un nouvel ordinateur 8
Mise à niveau du moniteur sur un ordinateur existant. 9
Comment installer sur les systeme Windows 7. 10
Comment installer sur les systèmes Windows Vista 11
Comment installer sur les système Windows XP 11
Optimisation de l'image 13
Commentajustervotremoniteur 14

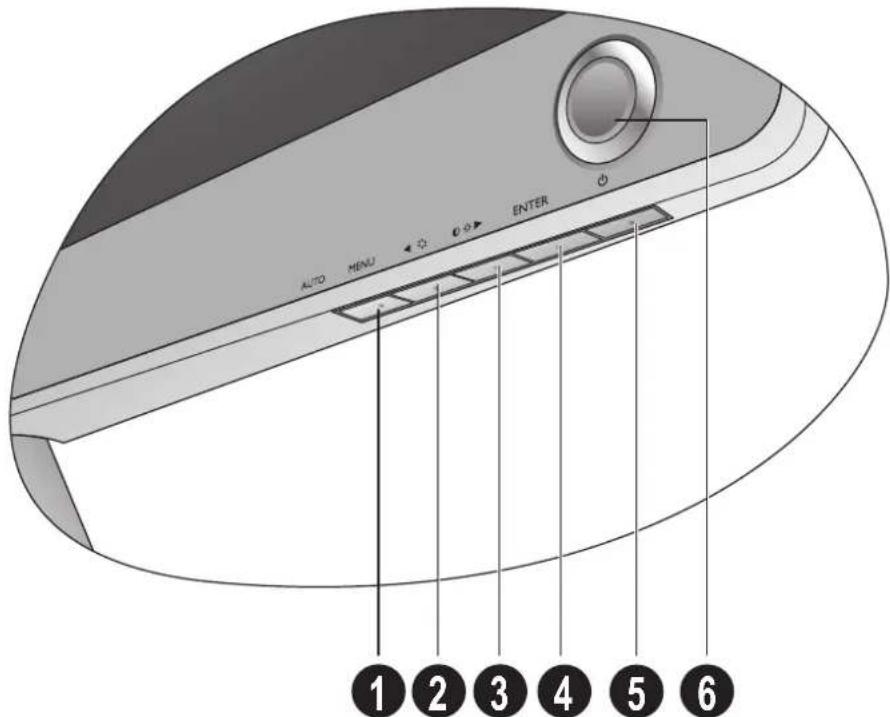

Le panneau de commande 14
Mode touche spéciale 15

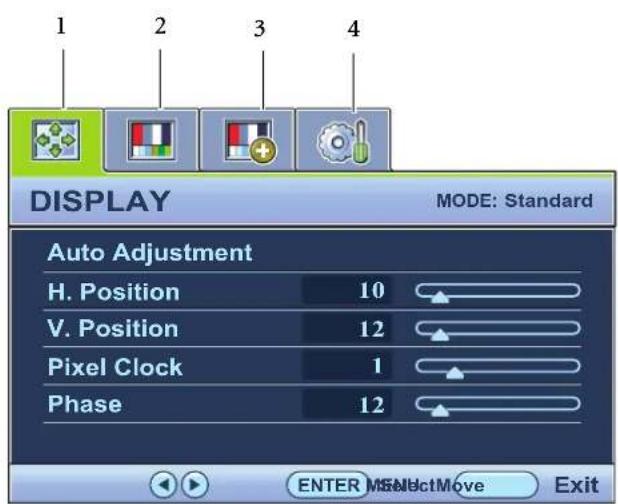

Mode du menu principal. 16
Dépannage 28
Foir aux questions (FAQ) 28
Pour plus d'aide? 29

1. Pour commencer

Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achetié votre moniteur.

Moniteur à cristaux liquides BenQ
Base du moniteur
Guide de démarrage rapide
CD-ROM
Adaptateur secteur
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région.)
Câble video: D-Sub
Câble video: DVI-D (Accessoire optionnel pour les modèles avec entrées DVI, vendu séparément)

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourez avoir à transporter le moniteur. La garniture en mousse formatée est ideale pour la protection du moniteur pendant le transport.

Gardez toujours le produit et les accessoires hors de portée des jeunes enfants.

2. Présentation du moniteur

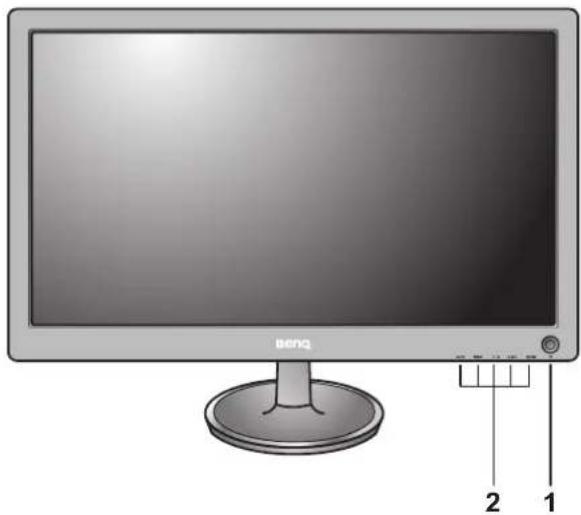

Vue avant

1. Bouton d'alimentation
2. Boutons de commande

Vue arrriere

1. Connecteur DVI-D
2. Connecteur D-Sub
3. Prise d'entrée alimentation C.C.
4. Bouton de verrouillage

• Le diagramme ci-dessus peut varier selon le modele.
• L'image peut être différente du produit fourni dans votre région.

3. Installation matérielle du moniteur

Si I'ordinateur est sous tension, vous devez le metre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y etre invite.

1. Fixez la base du moniteur.

Veuillez proceder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles choses de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

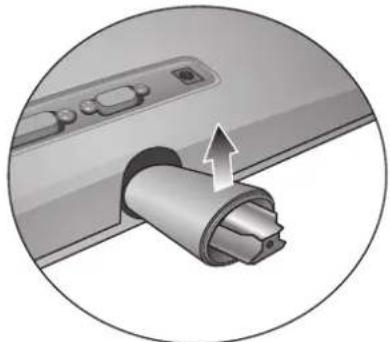

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez la partie creuse du pied avec l'extrémité du bras du support, puis emboîtez-les. Serrer la vis en bas de la base, comme illustré.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, returnez-le et placez le croit sur son support sur une surface plane et égale.

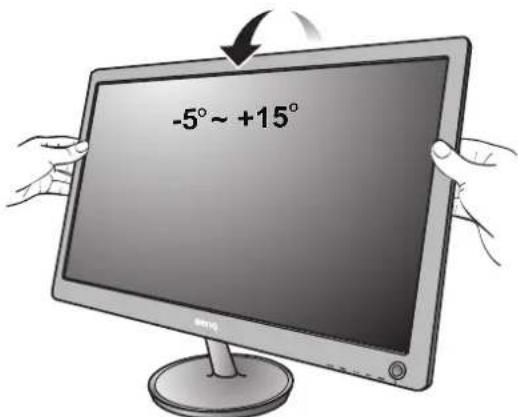

Le moniteur doit être positionné et l'angle de l'écran régèle de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

2. Connectez le cable video de l'ordinateur.

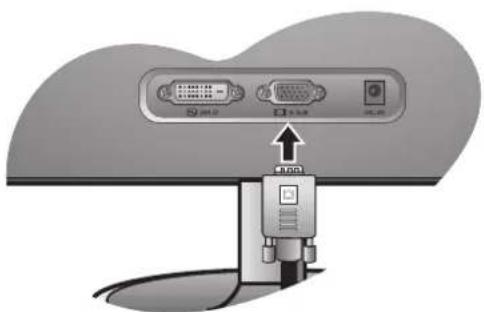

Pour connecter le cable D-Sub

Branchez le connecteur du cable D-Sub (à l'extrémité sans filtre ferrite) au connecteur video du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtre ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

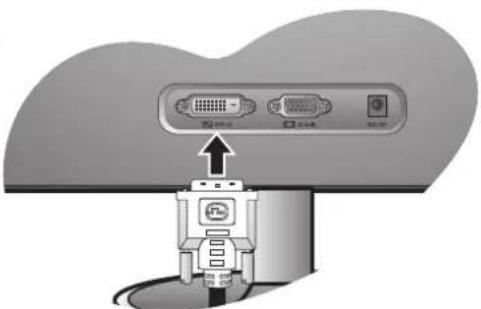

Pour connecter le cable DVI-D

Branchez le connecteur du cable DVI-D (à l'extrémité sans filtré ferrite) au connecteur video du moniteur. Branchez l'autre prise du cable (à l'extrémité avec filtré ferrite) au connecteur video de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se detacher accidentellement pendant l'utilisation.

Le cable video inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le modèle LCD.

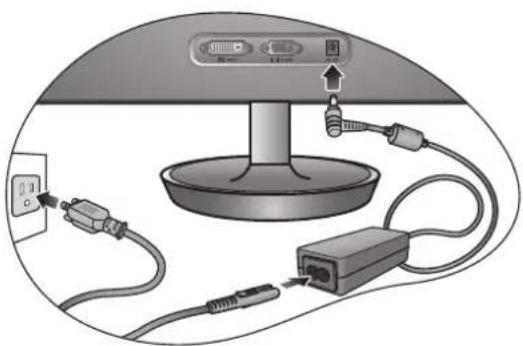

3. Connectez le cable d'alimentation au moniteur et à la prise secteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée « DC12V » sur l'arrêté du moniteur.
Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

Mettez sous tension.

L'image peut être différente du produit fourni dans votre région.

Allumez le moniteur en appuyant sur le bouton d'alimentation sur la droite du moniteur.

Mettez l'ordinateur également sous tension et suive les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ à la page 7 pour installer le logiciel du moniteur.

Pour prolonger la longévite de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

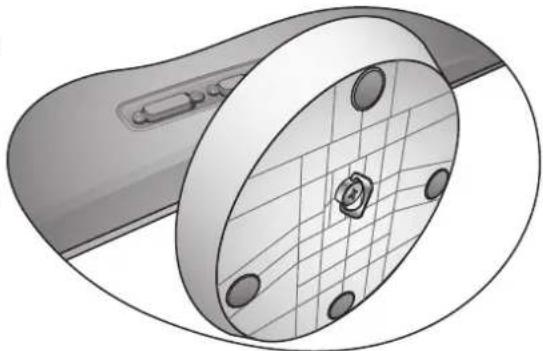

Comment séparer la base du support

1. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du moniteur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

Veuillez proceder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela félera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou froter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

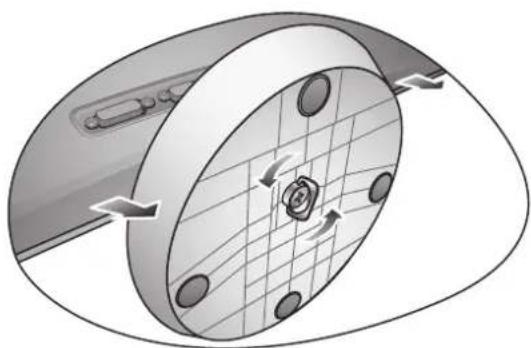

1. Desserrez la vis en bas de la base du moniteur et detachez la base comme illustré.

4. Tirer pleinement profit de votre monitreur BenQ

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnelisé du monitreur LCD BenQ. Les circonstances dépendant de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modele de moniteur.À ce moment, cliquez sur le bouton Disque fourni, inserez le CD-ROM du moniteur LCD BenQ et selectionnez le modele de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante), voir :

• Installation du moniteur sur un nouvel ordinateur à la page 8.
• Mise à niveau du moniteur sur un ordinateur existant à la page 9.

Si un nom d'utilisateur et un mot de passer sont nécessaire pour vous connecter à votre ordinateur Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si vous ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de strategie du réseau peuvent vous empêcher d'injecter le logiciel sur votre ordinateur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnelisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier monitueur à y'être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniteur sur un ordinateur existant.

1. Suivez les instructions de la section 3 : Installation matérielle du moniteur à la page 4. Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'options pour Installer les pilotes de périphérique matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
3. Sélectionnez la case à cocher Rechercheur un pilote approprié pour mon péripérisque et cliquez sur Suivant.
4. Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
5. Regardez et confirmez que l'assistant a salectionné le nom correct de votre moniteur et cliquez sur Suivant.
6. Cliques sur Terminer.
7. Redemarrez l'ordinateur.

Pour couver les fichiers de pilotes appropriés pour le modele acheté, consultez le tableau suivant.

Fichiers de pilotes Modèles appropriés
V920 V920
V920P V920P
V2220 V2220
V2220P V2220P
V2420 V2420, V2420P
V2320 V2320
VW2220 VW2220
VW2420 VW2420

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actulement compatible pour les systèmes d'exploitation Windows XP, Windows Vista et Windows 7.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment ou ce manuel est ecrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modele de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

Voir:

• Comment installer sur les système Windows 7 à la page 10.
• Comment installer sur les systèmes Windows Vista à la page 11.
• Comment installer sur les système Windows XP à la page 11.

Comment installer sur les système Windows 7

1. Ouvrez les Propriétés d'affichage.
   Allez à Demarrer, Panneau de configuration, Matériel et audio, Periphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.
   Par ailleurs, cliquez-droit sur le bureau et selectionnez Personaliser, Affichage, Periphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.
2. Sélectionnez Propriétés dans le menu.
3. Cliquez sur l'onglet Matériel.
4. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
5. Cliquez sur l'onglet Pilote et sur le bouton Mettre a jour le pilote.
6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
7. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
8. Cliquez sur Parcourir et naviguez au repertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lettuce de lecteur designant le lecteur de CD-ROM).

La litter de voter lecteur de CD peut etre differente de l'exempl ci-dessus selon voire systeme. Ille peut etre « D: » ou « E: » ou « F: » etc.

1. Sélectionnez le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

You pourrez etre invite a redemarrer voite ordinateur apres la fin de la mise a jour du pilote.

Comment installer sur les systèmes Windows Vista

1. Ouvrez Afficher les paramètres.
   Cliquez du bouton croit sur le bureau et selectionnez Personneliser dans le menu auto.
   Selectionnez Afficher les paramêtres dans la fenêtre Personaliser l'apparce et lessons.
   La fenêtre Afficher les paramètres s'affiche.
2. Cliques sur le bouton Paramétres avancés.
   La fenêtre Propriétés du moniteur PnP générique s'affiche.
3. Cliquez sur l'onglet Moniteur et sur le bouton Propriétés.
4. Cliquez sur ontinuer dans la fenetre d'invite Contrôle du compte utilisateur.
5. Cliquez sur l'onglet Pilote et sur le bouton Mettre a jour le pilote.
6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
7. Dans la fenêtre Mettre à jour le pilote logiciel, sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
8. Cliquez sur Parcourir et naviguez au repertoire suivant: d:\BenQ_LCD\Driver\ (ou d'est la lettuce de lecteur designant le lecteur de CD-ROM).

La litter de voter lecteur de CD peut etre differente de l'exemple ci-dessus selon voitre systeme. Elle peut etre « D: » ou « E: » ou « F: » etc.

1. Sélectionné le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vou pourrez etre invite a redemarrer voire ordinateur apres la fin de la mise a jour du pilote.

Comment installer sur les système Windows XP

1. Ouvrez les Propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton croit sur le bureau et selectionnez Propriétés dans le menu auto.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Dans la version Windows XP, le Panneau de configuration estitué directement au-dessous de l'objet de menu principal Demarrer. Les options de menu affichées dépendent du type de vue sélectionné pour votre système.

• Dans la vue Classique, cliquez sur Demarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Demarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliques sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avancées de l'affichage s'affiche.

1. Cliquez sur l'onglet Moniteur et selectionnez Moniteur Plug and Play dans la liste.

S'il n'y a qu'un moniteur dans la liste, il sera déjà seLECTIONné pour vous.

1. Cliquez sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

Si le pilote fourni est listede comme etant BenQ et si le modele correspondant ayer nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre a faire. Annulez ces fenetes de propriétés. Cependant, si BenQ n'est pas listede comme etant le fabricant ou si le modele correct n'est pas actuelflement affiche, il est nécessaire de continuer avec ces instructions.

1. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.

L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notamment les étapes ci-dessous:

1. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur auquel le monitér est connecté.

2. Cochez la case Installer à partir d'une liste ou d'un emplacement spécifique et cliquez sur Suivant.

3. Cochez la case Recherche le meilleur pilote dans ces emplacements et cochez également la case Recherche dans les medias amovibles, puis cliquez sur Suivant.

Veuillez attendre pendant que l'assistant recherche les lecteurs et le CD du moniteur LCD BenQ inséré à l'étape 6. Une fois terminé, l'assistant doit avoir trové et selectionné le pilote BenQ sur le CD approprié pour votre modèle de moniteur.

1. Sélectionnez le nom de correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Terminer.

Ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur.

1. Cliquez sur Fermer, OK et sur OK.

Ceci ferme les fenêtres Propriétés d'affichage. Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

5. Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogue (D-Sub) est d'utiliser la fonction touche AUTO. Appuyez sur la touche AUTO pour optimiser l'image actuellement affichée à l'écran.

Lorsque vous connectez une sortie video numérique en utilisant un cable numérique (DVI), la touche AUTO et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement la meilleure image.

Veuillez assurer que la carte graphique connectee sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction AUTO.

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aidier dans cette tâche, BenQ a fourni un utiliser de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Executeur le programme de test auto.exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telque le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executez auto.exe., un motif de test sort.
2. Appuyez le bouton AUTO sur le moniteur.
3. Appuyez sur MENU sur le panneau de commande pour acceder à l'OSD.
4. Utilisez les touches < ou > pour sélectionner AFFICH. et appuyez la touche ENTER pour acceder au menu.
5. S'il y a du bruit vertical observé ( comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche « ou » pour sélectionner Horloge Pixel et appuyez sur la touche ENTER. Appuyez maintenant sur la touche « ou » pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche « ou « pour sélectionner Phase et appuyez sur la touche ENTER. Appuyez maintainant sur « ou « pour ajuster le moniteur jusqu'à la disparition du bruit.

6. Comment ajuster votre moniteur

Le panneau de commande

1. AUTO: Permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
2. MENU: Active le menu principal de l'OSD et returne au menu precedent ou quitte l'OSD.
3. /Touche Mode: Pour l'ajustement gauche/diminution. C'est la touche spéciale pour le Mode.
4. /Touche Luminosite/Contraste: Pour l'ajustement croite/augmentation. La touche est la touche spéciale pour Luminosite et Contraste.
5. Touche ENTER : Accede aux sous-menus et seLECTIONne les éléments. C'est aussi la touche spéciale pour Entrée.
6. Tension: Cette touche permet demettre en marche ou d'arreter le moniteur.

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellément affché. L'affichage des touches spéciales disparaître après quelques secondes sans activité de la touche. Voir Mode touche spéciale à la page 15.

Mode touche spéciale

Les touches du monieur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affché actuellement à l'écran.

Touchespeciale deluminosite et de contraste

Appuyez la touche pour afficher les indicateurs Luminosite et Contraste.

Appuyez ensuite les touches en, plus la touche ENTER pour selectionner Luminosité ou Contraste. La touche

augmentera le niveau et la touche diminuera le niveau. Pour quitter, appuyez la touche MENU.

Touchespeciale demode

Appuyez la touche continuellement pour
passer de l'un a I'autre des 6 modes de la
fenetre principale, parmi Standard, Film,
Jeu, Photo, sRVB et Eco. Le réglage sera
effectif immédiatement.
Voir également Mode d'image à la page 22.

TouchespecialeEntree

Utilisez la touche ENTER pour basculer entre les différentes entrées de signal video PC qui peuvent être connectées à votre monitateur. Le réglage sera effectif immédiatement. Voir également Entrée à la page 25.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran.

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

Appuyez la touche MENU pour afficher le menu principal suivant de l'OSD.

Il y a quatre menus principaux de l'OSD :

1. Affich.
2. Image
3. Image Avancée
4. Système

Utilisez la touche (auche) ou (droite) pourmettre un element du menu en surbrillance et appuyez la touche ENTER pour afficher les parametes de I'element du menu.

Les langues du menu OSD peuvent etre differentes du produit fourni dans voire region, voir « Langue a la page 26 » u-dessous de « Parametes OSD » pour plus de details.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

• Menu Affich. à la page 17
• Menu Image à la page 19
• Menu Image Avancée à la page 22
• Menu Système à la page 25

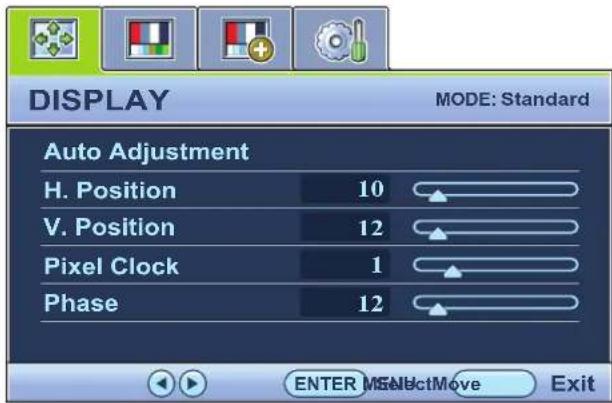

Menu Affich.

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

1. Appuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches poi selectionner AFFICH., puis appuyez la touche ENTER pour acceder au menu.

3. Appuyez les touches pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour selectionner cet élément.

4. Appuyez les touches ou poufaire des ajustements ou des sélections.

5. Pour returnez au menu precedent, appuyez le bouton MENU.

Élement Fonction Fonctionnement Plage
Ajustement auto	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton AUTO est la « touche spéciale » pour cette fonction.Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche AUTO et la fonction d'ajustement auto seront désactivées.	Appuyez la touche ENTER pour sélectionner cette option et effectuer l'ajustement.

Position H. Ajuste	la position horizontal de l'image sur l'écran.	Appuyez les touches ↓ ou ↑ pour ajuster la valeur.	0 à 100
Position V. Ajuste	la position verticale de l'image sur l'écran.		0 à 100
Horloge Pixel Ajuste	la fréquence de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. N'est pas applicable à un signal d'entrée numérique. Voir également : Optimisation de l'image à la page 13.		0 à 100
Phase Ajuste la phase	phase de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. N'est pas applicable à un signal d'entrée numérique. Voir également : Optimisation de l'image à la page 13.		0 à 63

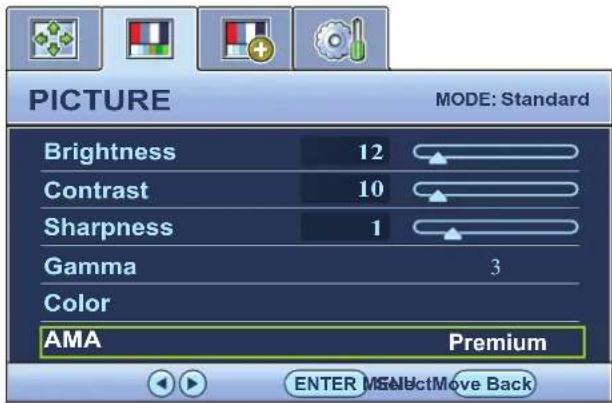

Menu Image

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

1. Appuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches point selectionner IMAGE, puis appuyez la touche ENTER pour acceder au menu.

3. Appuyez les touches pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour selectionner cet élément.

4. Appuyez les touches o poi faire des ajustements ou des selections.

5. Pour returnez au menu precedent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Luminosité Ajuste la balance entre les niveaux lumineux etsons.	Appuyez la touche ↓pour augmenter la luminosité et appuyez la touche ↓pour diminuer la luminosité.	0 à 100
Contraste Ajuste le degré de différence entre les pointssons et les pointslumineux.	Appuyez la touche ↓pour augmenter le contraste et appuyez la touche ↓pour diminuer le contraste.	0 à 100
Finesse Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ↓pour améliorer la netteté de l'image et appuyez la touche ↓pour avoir un effet doux à l'image.	1 à 5
Gamma Réglez la luminescence du ton. La valeur par défaut (la valeur standard pour Windows) est 2,2 ou 3 (pour VW2420/VW2220).	Appuyez la touche ↓pour augmenter la valeur gamma (le ton devient plus nombre) et appuyez la touche ↓pour diminuer la valeur gamma (le ton devient plus clair).	1,8 à 2,6 Ou 1 à 5 (pour VW2420/VW2220) La plage peut varier selon le modele.

Couleur - Appuyez ENTER pour acceder au menu Couleur.
Temp. couleur	Normal : Permet aux vidés et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches « ou « pour sélectionner cette option.
	Bleuâtre : Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
	Rougeâtre : Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
	Utilisat. : Le mélange des couleurs primaires Rouge, Vert et Bleu peut être modifié pour changer la teinte de la couleur de l'image. Allez aux menus Rouge, Vert et Bleu se suivant pour modifier les paramètres.	Appuyez les touches « ou « la touche ENTER pour sélectionner Rouge, Vert, ou Bleu. Puis utiliser les touches « pour ajuster les couleurs.
Rouge Personnaliste la teinte de la couleur de l'image. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. (P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.)	Appuyez les touches « ou « pour ajuster la valeur.	0 à 100
Teinte	Réglez le degré de perception des couleurs.	Appuyez les touches « ou « pour ajuster la valeur.	0 à 100
Saturation Réglez le degré de pureté des couleurs.	Appuyez les touches « ou « pour ajuster la valeur.	0 à 100
Réinit. couleur	Réinitialise les régles de couleur personalisés aux valeurs par défaut de l'usine.	Appuyez les touches « ou « pour changer les paramètres.	OUI • NON
Appuyez MENU pour quitter le menu Couleur.
AMA (V2320/ VW2420/ VW2220 seulement)	Améliore le temps de réponse du niveau de gris du panneau LCD.	Appuyez la touche ↓ ▷ pour changer les réglages.	• Premium • Élevée • DÉSACT

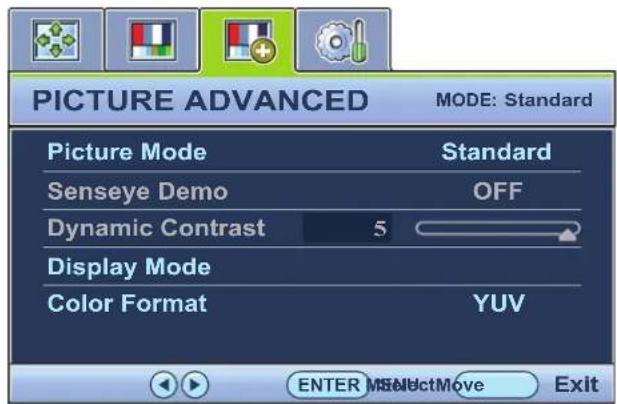

Menu Image Avancée

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtrent en grisé.

1. Appuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches poir selectionner IMAGE AVANCEE, puis appuyez la touche ENTER pour acceder au menu.

3. Appuyez les touches pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour selectionner cet élément.

4. Appuyez les touches pour faire des ajustements ou des sélections.

5. Pour returnez au menu précédent, appuyez la touche MENU.

Élément Fonction Fonctionnement Plage
Mode d'image SLECTIONNZE un mode d'image qui correspond le mieux au type d'images sur l'écran. • Standard - pour des applications PC de base. • Film - pour afficher les vidéo. • Jeu - pour les yeux vidéo. • Photo - pour afficher des images fixes. • sRVB - pour une meilleure représentation de la correspondance des couleurs avec les périphériques, telles que les imprimantes, les apparciels photo numériques, etc. • Éco - pour économique avec uneisable consommation d'énergie en fournissant la luminosité minimale pour tous les programmes exécutés.		Appuyez les touches ↓ ou ↑ pour ajuster la valeur.	• Standard • Film • Jeu • Photo • sRVB • Éco
Présentation Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifique.		Appuyez les touches ↓ ou ↑ pour modifier les paramètres.	• ACTIVÉ • DÉSACT
Dynamic Contrast	La fonction permet de détecter automatiquement la distribution d'un signal visuel en entrée, puis de créé le contraste optimal.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ↓ ↑ pour modifier les paramètres.	0 à 5
Mode d'affichage	Cette fonction est fournie pour permettre un autre format 16:9 que d'être affché sans distorsion géométrique. • Suralbayage - Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour cacheur le bruit de corduregilant s'il estprésent Autour de votre image. • Plein - Échelonne l'image d'entrée pour replir l'écran. Ideal pour les images au format 16:9. • Format - L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage. Les images 16:9 repliront l'écran horizontally et les images 4:3 repliront l'écran verticalement.	Appuyez la touche ↓ ou ↑ pour changer les réglages. • Les options au-dessous de Mode d'affich seront différentes selon les sources de signal d'entrée.	Quand la source de signal est une source DVI ou D-Sub, et l'image en entrée est de format non large: • Plein • Format Ou Quand la source de signal est une source D-sub (VGA converti depuis Composantes): • Surbalayage • Plein • Format
Format couleur	Détermine l'espace de couleur (RVB ou YUV) en fonction du signal video déetecté suivant : • D-Sub (VGA) depuis le PC : Le Format couleur par défaut est RVB. • D-Sub (Composante) depuis un appeareil video : Le Format couleur par défaut est YUV. Il peut être nécessaire de régler manuellement le Format couleur si les couleurs affichées sur l'écran du moniteur ne s'affichent pas correctement. • DVI : Le Format couleur est réalisé automatiquement sur RVB.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ↓ ↓ ↑ pour modifier les paramètres.	• RVB • YUV

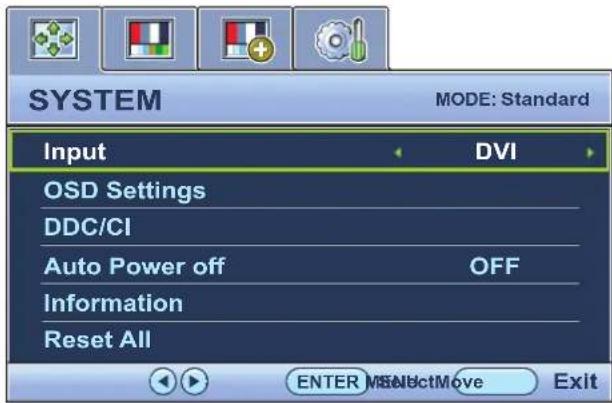

Menu Systeme

Les options de menu disponibles peuvent varier selon les sources d'entrée, 'les fonctions et les réglages. Les options de menu qui ne sont pas disponibles apparaîtrent en grisé.

1. Appuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches poi selectionner SYSTEMe, puis appuyez la touche ENTER pour acceder au menu.

3. Appuyez les touches de plurié deplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour selectionner cet élément.

4. Appuyez les touches ou poufaire des ajustements ou des sélections.

5. Pour returnez au menu precedent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Entrée Utilisez	cesi pour changer l'entrée à celle appropriée pour votre type de connexion de cable video.	Appuyez la touche ↓ par changer les réglages.	DVI • D-Sub
Paramètres OSD - Appuyez ENTER pour acceder au menu Paramètres OSD.
Langue Définit la langue du menu OSD.	Appuyez les touches ↓ ou ↑ pour ajuster la valeur.	• English • Français • Deutsch • Italiano • Espanol • Polski • 日本語 • Česky • 繁體中文 • Magyar • 简体中文 • SICG/BiH/CRO • Română • Nederlands • Yüssel • Svenska • Portuguès
	Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région.
Position H. Ajuste la position horizontal du menu OSD.	Appuyez les touches ↓ ou ↑ pour ajuster la valeur.	0 à 100
Position V. Ajuste la position vertical du menu OSD.		0 à 100
Temps d'affichage	Ajuste le temps d'affichage du menu OSD.		• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
Verrou OSD Évite que les réglages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera déactivé.	Appuyez les touches ↓ ou ↓ pour ajuster la valeur. Pour déverrouiller les commandes OSD lorsqu'OSD est régé sur verrouillé, appuyez et maintenrez la touche « MENU » pendant 15 secondes pour accéder à l'options « Verrou OSD » et effectuer les modifications. Vous pouvez également utiliser les touches ↓ ou ↓ pour sélectionner « NON » dans le sous-menu « Verrou OSD » au-dessous du menu « Paramétres OSD » et tous les commandes OSD seront accessibles.	OUI NON
Appuyez MENU pour quitter le menu Paramétres OSD.
DDC/CI* Pernet aux paramétres du moniteur d'être définis via le logiciel sur l'ordinateur.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ↓ ou ↓ pour modifier les paramètres.	ACTIVÉ DÉSACT
Alim. auto. désact.	Paramétrz le temps au bout duquel l'écran s'éteindra automatiquement et se mettra en mode économique d'énergie.	DÉSACT 10 min 20 min 30 min
Information Affiche les réglages actuels des propriétés de l'écran.		Entrée Résolution actuelle Résolution optimale (meilleure avec le moniteur) Nom de modèle
Rétablit tout Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches ↓ ou ↓ pour ajuster la valeur.	OUI NON

*DDC/CI est l'acronyme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour étendre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.

7. Dépannage

Foire aux questions (FAQ)

⑦ L'image est floue :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Utilisez-vous un cable d'extension VGA ?

Effectuez un test après avoir retire le cable d'extension. L'image est-elle a present correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraichissement de l'écran » du lien « Ajuster la résolution de l'écran ». Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse partager un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

⑦ L'imag n'est-elle floue qu'a une résolution inférieure à la résolution native (maximale)?

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.

⑦ Des erreurs de pixels sont visibles :

Certsaints pixels sont tous noirs, un ou plusieurs pixels sont tous blancs, un ou plusieurs pixels sont tous rouges, verts, bleus ou d'une autre couleur.

Nettoyez I'ecran LCD.
- Mettez sous tension puis hors tension.
- Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel se produitant dans la technologie LCD.

⑦ Les couleurs de l'image ne sont pas correctes.

L'image presente une teinte jauntaire, bleutée ou rosée.

Selectionnez MENU > IMAGE > Couleur > Réinit. Couleur, puis choisissez « OUI » dans la boite de message « ATTENTION » pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est always pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Verifiez alors les connecteurs du cable de signal. Si vous constazez qu'une broche est pliee ou cassee, contactez votre revendeur.

Aucune image n'est visible :

Le témoin de l'écran est-il de couleur verte?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en selectionnant un mode d'affichage admis. Veuillez lore la section « Modes d'affichage prédéfinis » du lien « Ajuster la résolution de l'écran »

⑦ Une légère ombre de l'image statique affichée est visible à l'écran :

• Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrée en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.
• Utilisez un écran de veille pour éviter la détention des images.

⑦ Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifie les connecteurs du cable de signal. Si vous constaze qu'une broche est piée ou cassée, contactez votre revendeur.

② Le témoin de l'écran est-il étant?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

⑦ L'image est déformée, clignote ou scintille :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Youusutilizezlemoniturdansraresolutionnative,maisl'imagestoujndéformée.

Les images de sources différentes peuvent apparaître déformées ou étiérée sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouze utiliser la fonction « Mode d'affichage » pour définir un format approprié pour les sources d'entrée. Voir Mode d'affichage à la page 23 pour des détails.

② L'image est déplacée dans une direction déterminée :

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Les commandes OSD sont inaccessibles :

Pour déverrouiller les commandes OSD lorsquel l'OSD est régé sur verrouillé, appuyez et maintenez la touche « MENU » pendant 15 secondes pour acceder à l'option « Verrou OSD » et effectuer les m'odifications.

• Vous pouvez également utiliser les touches pour sélectionner « NON » dans le sous-menu « Verrou OSD » au-dessous du menu « Paramètres OSD » (Menu SYSTÉME) et tous les commandes OSD seront accessibles.

Pour plus d'aide?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail].
