Type de produit	Horloge réveil radio piloté avec projection
Marque	Oregon Scientific
Modèle	RM816P
Dimensions (L x H x P)	163 x 112 x 42 mm
Poids (sans piles)	160 g
Alimentation principale	2 piles LR6/AA/UM-3 1,5 V + adaptateur secteur 3 V AC (inclus)
Fréquence radio	DCF77 (Europe centrale) ou MSF60 (Royaume-Uni) selon modèle
Format d'affichage de l'heure	12 heures (am/pm) ou 24 heures, sélectionnable
Précision horaire (sans signal radio)	± 0,5 seconde par jour
Format de la date	JJ/MM (Jour/Mois)
Types d'alarmes	Alarme hebdomadaire (lun-ven) et alarme ponctuelle
Fonction snooze	Oui, répétition de 8 minutes
Projection de l'heure	Projection rotative sur plafond ou mur, temporaire (5 s) ou continue avec adaptateur secteur
Rétroéclairage de l'écran	Oui, activé via bouton SNOOZE/LIGHT (5 secondes)
Synchronisation automatique	Oui, via signal radio DCF77/MSF60 (recherche à 1h, 2h, 3h, 9h, 15h, 19h)
Réglage manuel	Oui : fuseau horaire, heure, date, langue des jours (EN/DE/FR/IT/ES)
Température de fonctionnement	5 °C à 45 °C (41 °F à 113 °F), humidité relative 85% max
Température de stockage	-5 °C à 60 °C (23 °F à 140 °F), humidité relative 85% max
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide, pas de solvants ni aérosols
Sécurité	Ne pas ouvrir, ne pas immerger, éviter sources de chaleur et humidité
Réparabilité	Ne pas réparer soi-même ; contacter le vendeur ou SAV
Remise à zéro	Bouton RESET avec objet pointu

FOIRE AUX QUESTIONS - RM816P OREGON SCIENTIFIC

Comment régler le fuseau horaire sur le RM816P ?

Appuyez sur MODE pendant 2 secondes. Les chiffres du décalage horaire clignotent. Utilisez UP ▲ ou DOWN ▼ pour régler la valeur (ex: +1 pour GMT+1). Validez avec MODE puis réglez le format 12/24 heures, l'heure, la date et la langue.

Comment activer ou désactiver la réception radio ?

Pour désactiver la réception radio, maintenez DOWN ▼ enfoncé pendant 2 secondes jusqu'à ce que l'icône de réception disparaisse. Pour l'activer, maintenez UP ▲ pendant 2 secondes ; l'icône clignotera pendant la recherche du signal.

Pourquoi l'heure affichée est-elle incorrecte ?

Cela peut être dû à une absence de réception radio. Vérifiez que l'appareil n'est pas près d'objets métalliques ou d'appareils électroniques. Placez-le près d'une fenêtre pour une meilleure réception. Attendez au moins 24 heures pour une synchronisation complète. Vous pouvez aussi régler l'heure manuellement.

Comment régler l'alarme hebdomadaire et l'alarme ponctuelle ?

Appuyez sur ALARM pour sélectionner le type d'alarme (icône 'w' pour hebdomadaire, 's' pour ponctuelle). Maintenez ALARM enfoncé 2 secondes, les heures clignotent. Utilisez UP ▲ ou DOWN ▼ pour régler l'heure, validez avec ALARM. Réglez les minutes de la même façon. L'alarme s'active automatiquement.

Comment désactiver la sonnerie de l'alarme ?

Appuyez sur ALARM pour sélectionner l'alarme à désactiver. Appuyez sur UP ▲ ou DOWN ▼ jusqu'à ce que le symbole '--' s'affiche à la place de l'icône d'alarme. Pour la réactiver, appuyez à nouveau sur UP ▲ ou DOWN ▼.

Comment utiliser la fonction de projection ?

Appuyez brièvement sur SNOOZE/LIGHT pour une projection de 5 secondes. Pour une projection continue, branchez l'adaptateur secteur et placez le commutateur PROJECTION ON sur la position marche. Vous pouvez incliner le projecteur à 90°.

Que faire si l'appareil ne répond plus ?

Effectuez une remise à zéro en appuyant sur le bouton RESET à l'aide d'un objet pointu (comme un trombone). Cela rétablira les réglages par défaut.

Comment changer les piles ?

Ouvrez le logement des piles au dos de l'appareil. Retirez les piles usagées et insérez deux nouvelles piles LR6/AA/UM-3 1,5 V en respectant la polarité. Remplacez toujours les deux piles simultanément. L'icône de piles faibles s'affiche quand il est temps de les changer.

Quelle est la signification des icônes sur l'écran ?

L'icône de réception radio indique la force du signal (clignotant = réception, fixe = bonne réception, barré = réception désactivée). 'w' = alarme hebdomadaire activée, 's' = alarme ponctuelle activée. L'icône de pile faible signale qu'il faut remplacer les piles.

Comment régler la langue des jours de la semaine ?

En mode réglage (maintenez MODE 2 secondes), après avoir réglé le fuseau horaire, le format d'heure, l'heure, l'année, le mois et le jour, vous accéderez au réglage de la langue. Utilisez UP ▲ ou DOWN ▼ pour choisir parmi E (anglais), D (allemand), F (français), I (italien) ou S (espagnol). Validez avec MODE.

MODE D'EMPLOI RM816P OREGON SCIENTIFIC

Réveil Oregon Scientific radio piloté avec projection

(RM816P/ RM816PU / RM816PUL)

Manuel d'utilisation

TABLE DES MATIERES

Introduction 1

1

Vue avant 1

Vue arriere 1

Signes graphiques sur I'affichage a cristaux liquides 2

Notices concerning la sécurité et l'entretien 3

Précautions de sécurité 3

Entretien du produit 3

Avant de commencer 4

Déballage du réveil 4

4

Alimentation secteur 5

De la réception radio 5

Sélecteur marche / arrêt de la réception radio 6

Réglage manuel du réveil et du calendrier 6

Fonction de réveil 7

Activation / Desactivation de la sonnerie 8

Réglage de l'heure du réveil 8

1. Sonnerie crescendo 83

Fonction de projection 9

Guide de dépannage 9

Ca tréristiques techniques 10

Remise a zero de I'appareil 10

Informations additionnelles 10

Avertissements 11

Déclaration de conformité 12

INTRODUCTION

Félicitations d'avoir choisi ce réveil projecteur radio piloté de Oregon Scientific™. Ce produit est concu pour vous garantir un usage flâble pendant de nombreuses années grâce à des fonctions telles que :

• Réveil et Calendrier radio pilotés
  Projection de l'heure
• Alames hebdomadaire et ponctuelle avec une fonction de repetition de 8 minutes
  Retro-éclairage de l'écran

*Synchronisation automatique de l'heure et de la date actuelles quand le réveil se trouve dans la zone de portée du signal MSF 60 émis de Rugby en Angleterre (modèle RM816PU) ou du signal DCF77 émis pour l'Europe Centrale de Frankfort-sur-le-Man en Allemagne (modèle RM816P).

En plus d'instructions détaillées sur ce produit, ce mode d'emploi contient également des informations importantes concernant la sécurité et l'entretien. Lisez ce manuel scruppuleusement et conserveze-le dans une place sure pour une éventuelle utilisation dans l'avvenir.

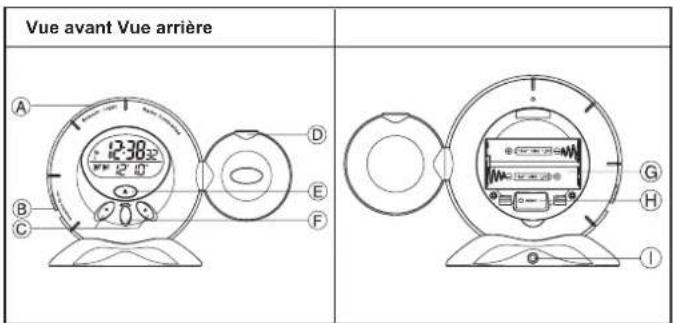

CHARACTERISTIQUES PRINCIPALES

Unité principal

A. Bouton [SNOOZE/LIGHT]

• Permet la répetition de l'alarme quand la sonnerie s'est déclenchée.
• Met en marche pour 5 secondes le projecteur et le retro-eclairage de l'écran

B. Commutateur [PROJECTION ON]

Permet la projection continue de l'heure en cas d'utilisation de l'adaptateur

d'alimentation sector

C. Boutons [UP ] e

Augmentent ou diminuents valeur du reglage

D. Projecteur rotatif

Pour projeter l'heure actuelle sur le plafond ou le mur

E. Bouton [ALARM]

Réglage de l'heure pour les deux modes de sonnerie

F. Bouton [MODE]

Commute les modes d'affichage et valide l'entrée dans le mode de réglage

de l'heure

G. Logement des piles

Pour placer deux (2) piles UM-3 ou "AA"

H. Bouton [RESET]

Remet l'appareil à zéro et rétablit les valeurs par défaut du réglage

I. Fliche de I'adaptateur 3V AC

Signes graphiques sur l'affichage à cristaux liquides

Signes graphiques sur l'affichage à cristaux liquides

Signes graphiques sur l'affichage à cristaux liquides

Signe Description Explication
Affiche deux lignes	Affiche l'heure et la date actuelles / l'heure d'alarme
Réception du signal radio	Indique la condition de la réception radio
Icône de l'alarme hebdomadaire	Apparait quand l'alarme hebdomadaire est activée
Icône de l'alarme ponctuelle	Apparaît quand l'alarme ponctuelle est activée
Icône d'épuisement des piles	Apparaît quand les piles sont faibles

NOTICES CONCERNANT LA SECURITE ET L'ENTRETIEN

Précautions de sécurité

Prière de suivre pendant le réglage et l'utilisation de ce produit les précautions des sécurité suivantes :

• Affichage à cristaux liquides - l'affichage est fait de verre et peut se casser pendant une chute ou un choc.
• Sources de chaleur - L'appareil ne doit pas être laxée pres d'une source de chaleur, comme des radiateurs, poèles et autres appareils de chauffage.
• Eau et humidité - N'utilisé ou ne laïssé pas cet apparéil dans ou à proximé d'un espace humide comme la salle de bains.
• Source d'alimentation - Cet apparéil est sensible aux surtensions. Il faut le débrancher de la prise murale pendant des orages et des longues périodes d'absence dans l'appartement. N'utilise que les sources d'alimentation indiquées sur la plaque signalétique de l'adaptateur secteur. Ne surchargez pas des cables d'alimentation et des rallonges pour éviter le danger d'incendie.

Entretien du produit

Pour bénéficier au maximum de l'usage de cet apparéil, veuillez suivre les règles ci-dessous.

• Nettoyage - Avant de commencer le nettoyage débranchez l'appareil de la prise murale. Utilisé un chiffon mouillé. N'utilise pas des nettoyants liquides, benzène, un diluant ou des aérosols.
• Ventilations - Les trouss d'airation servent à la ventilation. Il ne peuvent pas être couverts ou bouchés. Les trouss d'airation bouchés peuvent causer une surchauffe de l'appareil et ensuite une panne de l'appareil.
• Dépannage - N'essayez pas vous-même de réparer l'appareil ou de modifier les circuits. A l'intérieur de l'appareil il y a des circuits de haute tension qui peuvent être dangereux. En cas de nécessité de réparation contactez le vendeur ou un atelier de réparations. N'utilise que des pièces de rechange recommandées par le produitur.
• Ne frottez pas avec des objets durs sur la surface de l'affichage, cela peut l'endommager.

AVANT DE COMMENCER

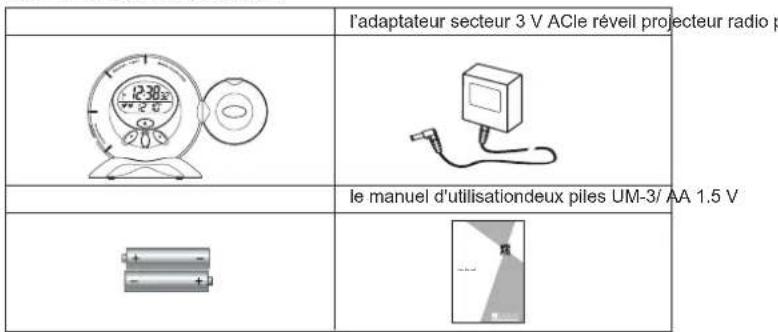

Déballage du réveil

Après déballage de votre réveil projecteur radio piloté conservez tous les emballages que vous pouvez utiliser dans l'avir en cas de transport ou de dépannage eventuel.

Dans l'emballage vous trouvezez:

Piles

Deux piles UM-3/ AA 1.5 V sont livrées avec l'appareil. Les piles sont déjà installées. Vous doivent, avant demettre en marche de l'appareil, vérifier seulement si une fiche en plastique dans le logement des piles a été retiree.

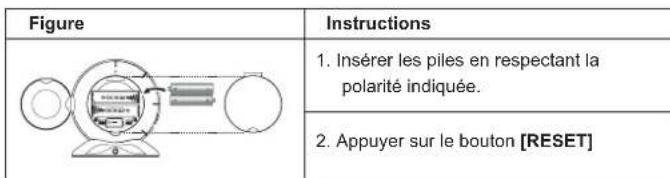

Pour changer les piles :

REMARQURe Remplacer always the piles quand l'icone piles faibles est affiche, l'écran est terne ou l'affichage ne s'illumine pas après la mise en marche de l'appareil. Remplacer always the two piles - il est dangereux de mélanger des piles neuves et usages.

Contacter l'agent local d'évacuation de déchets pour vous informer sur le traitement des piles usagées. Les piles polluent l'environnement et ne peuvent pas être mélangées avec des ordures menagères.

Connexion au secteur

L'appareil est livre avec un adaptateur secteur.

L'utilisation d'adaptateur secteur est nécessaire pour une projection continue de l'heure.

En utilisant l'adaptateur secteur la projection peut rester en marche pour une durée plus longue (toute la nuit) à l'aide d'un sélecteur [PROJECTION ON] situé sur le côte de l'appareil. Pour arrêter le projecteur pousser le sélecteur en arrière.

REMARQUE On ne peut utiliser le sélecteur qu'veç ac l'adaptateur secteur. Pour la projection momentanée de l'heure appuyer sur le bouton [SNOOZE/LIGHT].

A PROPOS DE LA RECEPTION RADIO

Cet apparéil synchronise automatiquement le réveil et le calendrier dés qu'il se trouVE dans la zone de réception du signal radio. Quand l' apparéil est en train de receivevoir le signal radio, le signe de la réception du signal radio commence à clignoter. Normalement la réception compte prend de 2 à 10 minutes selon l'intensité du signal radio. Le réveilcherche le signal automatiquement à 1, 2, 3, 9 heures du matin et à 3, 7 heures après midi.

Réception radio Description
	Réception du fort signal radio.
	Réception du faisible signal radio.
	Aucune réception du signal radio.
	Réception du signal radio.
	Réception radio bloquée.

REMARQUE Beaucoup de facteurs peuvent influencer la réception. Pour la(Meilleure réception placer l'applieil loin des objets métalliques et des équipements électriques. Les autres éléments qui perturbant la réception sont : les pylones de ligne électricque, armature des murs et revêlements métalliques. On peut oblir la meilleure réception en plaçant l'applieil prés d'une fenetre.

REMARQUE Il y a des endroits où la réception du signal est très difficile, mais le réveil est muni d'un mouvement à quartz qui assure une indication précise du temps en cas d'absence du signal radio.

SELECTEUR MARCHE / ARRET DE LA RECEPTION RADIO

Pour arrerter manuellement la reception du signal radio, appuyer sur le bouton[DOWN ] pendant 2 secondes jusqu'au moment ou le signe de la reception radio disparait complètement.

Pourmettre en marche la reception,appuyer sur le bouton [UP▲]pendant 2 secondes.Le signe de la reception radio commencerca a clignoter et l'appareil commencerca a chercher automatiquement le signal radio.

Avant de régler l'heure et la date vous doivent désigner le fuseau horsaire correspondant à leur lieu de résidence et le format de l'affichage de l'heure (12 ou 24 heures).

Instructions

1. Appuyer sur le bouton [MODE] pendant 2 secondes. Les chiffres des heures indiquant le décalage de fuseau horsair clignoteront. Quand la valeur de décalage est régée (par exemple + 1), l'houre affichée correspondra au temps reçu par la radio plus une heures.

2. Entrer une valeur en appuyant sur les boutons [UP ▲] ou [Down ▼].

3. Valider la valeur en appuyant sur le bouton [MODE]. Le format d'affichage 12 ou 24 heures clignotera.

4. Répéter (2) et valider la sélection en appuyant sur le bouton [MODE].

5. Répéter la procédure ci-dessus pour régler heures, minute, année, mois, jour et la langue des jours de la semaine. Vous pouvez désirir entre angeçls (E), allemand (D), français (F), italien (I) ou espagnol (S).

Signe Langue
E	Anglais
I	Allemand
F	Français
I	Italien
S	Espagnol

FONCTION ALARME

L'appareil est muni de deux types d'alarmes : alarme hebdomadaire Ret alarme ponctuelle.

l'objet d'alarme	Type d'alarme	Description
w	Alarme hebdomàtaire	L'alarme hebdomàtaire déclenché la sonnerie du lundi au vendredi à l'heure prérégée. Le samedi et le dimanche la sonnerie ne fonctionne pas.
s	Alarme ponctuelle	L'alarme ponctuelle ne fonctionne qu'une fois à l'heure prérégée.

Réglage de l'alarme

Instructions

1. Sélectionner le type de réveil en appuyant sur le bouton [ALARM].

2. Appuyer sur le bouton [ALARM]pendant 2 secondes quand l'alarme sélectionnée est affichée. Les heures clignoteront.

3. Entrer les valeurs en appuyant sur les boutons [UP ▲] ou [Down ▼

4. Valider l'entrée en appuyant sur le bouton [ALARM].

5. Les minutes clignoteront.

6. Rèpeter (3) et (4) pour finir le réglage. Le réveil sera activé automatiquement.

7. Suivant la même procédure vous pouvez régler et activer l'alarme hebdomadaire et/ou l'alarme ponctuelle.

Pour désactiver la sonnerie de l'alarme :

1. Sélectionner l'alarme à désactiver en appuyant sur le bouton [ALARM]
2. Appuyer sur [UP ou [Down pour désactiver l'alarme sélectionnée. Le signe — sera affché quand l'alarme est désactivée.
3. Pour activer l'alarme de nouveau, appuyer sur [UP ] ou [Down]

Alarme crescendo

Quand la sonnerie se déclenché à l'heure préréglée, l'icone de l'alarme (alarme hebdomàtaire ou ponctuelle selon la selection) clignotera et la sonnerie sera entendue. L'intensité sonore de la sonnerie augmente progressivement pendant deux minutes.

Appuyer sur le bouton [SNOOZE/LIGHT] pendant la sonnerie, pour l'arreter momentanement. Si aucun autre bouton n'est enforcé, la sonnerie se re-déclenchera après 8 minutes. Pour arreter la sonnerie complètement d'un seul coup, appuyer sur le bouton [ALARM].

REMARQUE L'alarme pontuelle sera bloquée automatiquement après le déclenchement de la sonnerie à l'heure préréglee.
REMARQUE L'alarme hebdomadaire sera toujours active, même après le déclenchement de la sonnerie.

FONCTION DE PROJECTION

Appuyer sur le bouton [SNOOZE/LIGHT] et la projection de l'heure actuelle sera activée pour environ 5 secondes. Vous pouvez incliner le projecteur en avant et en arrêté de 90 degrés pour accommoder l'angle de projection.

GUIDE DE DEPANNAGE

Ce chapitre contient une liste des questions souvent posées, concernant des problèmes que vous pouvez rencontres. Si vous pensez que l'appareil ne fonctionne pas correctement, vérifie ici le problème avant de vous reporter au service technique.

Problème Symptôme A vérifier		Remède
Le réveil indique l'heure incorrecte.	Aucune réception du signal radio.	Des perturbations electromagnétiques ou des objets qui perturbent la réception. L'orientation ou le placement de l'appareil n'est pas opti-mal pour la réception du signal radio.	Placer l'appareil loin d'un ordinateur, téléphone et d'autres équipements électroniques. Placer le在此之前 d'une fenêtre. Attendre au minimum 24 heures.
L'alarme ne fonctionne pas.	On n'entend pas de sonnerie.	L'alarme est désactivée.	Activer l'alarme.
Le fonctionnement n'est pas normal	Certaines fonctions ne marchent pas.	L'appareil nécessite une remise à zéro.	Remettre l'appareil à zéro à l'aide d'un object pointu en appuyant sur le trou [RESET]

CHARACTERISTIQUES TECHNIQUES

Dimensions :

Largeur x hauteur x profondeur 163 x 112 x 42 mm

Poids 160 g (sans piles)

Frequence radio :

Systeme DCF77 (RM816P) ou MSF60 (RM816PU)

Affichage :

Format de l'heure 12 heures am/pm ou 24 heures,

selectionne par utilisateur.

Precision de temps +/- 0.5 sec. par jour

( quand la réception du signal radio est bloquée).

Format de la date JJ/MM (Jour/Mois)

Alimentation :

Deux piles LR6/AA/UM-31.5V.

Conditions environnementales :

Température de fonctionnement

5^ à 45^ (41°F à 113°F)

a l'humidité relative de 85%.

Température de stockage

-5°C à -60°C (23°F à 140°F)

a l'humidité relative de 85%.

REMISE A ZERO DE L'APPAREIL

Quand le réveil ne répond pas aux commandes, remétre l'appareil à zéro à l'aide d'un object pointu en appuyant sur le trou [RESET]. Ainsi sera rétabli le prérglage par défaut.

INFORMATIONS ADDITIONNELLES

Visitor notre site Internet (www.oregonscientific.com) pour obtenir plus d'informations concernant le réveil et d'autres produits de Oregon Scientific comme : agendas électroniques, apparils photo numériques et stations de prévision météo. Sur ce site vous trouvezez aussi des informations concernant notre service après vente si vous avez besoin de le contacter.

AVERTISSEMENTS

Pour utiliser ce produit correctement et en sécurité, dire ces avertissements et le manuel d'utilisation avant d'utiliser ce produit. Les avertissements ci-dessous donnent des informations importantes concernant sécurité et doivent toujours être observer.

AVERTISSEMENTS

• N'essayez pas vous-même de réparer l'appareil. En cas de nécessité de réparation contactez le vendeur ou notre service après vente.
• Manipulez des piles avec précaution. Les piles peuvent cause des lésions, brûlures ou dégats matériels en cas de contact avec des matières conductrices, chaleur, matières corrosives ou explosives. Retirez les piles avant de stocker l'appareil pendant une longue période.
• Ce produit est un apparéil de précision. Ne le démontré jamais. Il existe un danger important d'électrocution.
  N'immergez pas I'appareil dans I'eau.
• Ne touchez jamais un circuit électronique découvert de l'appareil parce qu'il existe un danger important d'électrocution.
• Manipuez l'affchage à cristaux liquides endommagé avec précaution car que les cristaux liquides peuvent être dangereux pour votre santé.
• N'utilisez et ne stockez pas l'appareil dans les lieux où il y a des facteurs qui peuvent endommager l'appareil comme : la pluie, la neige, le sable et les champs magnétiques.
• N'utilise pas l'appareil au bord des avions et dans les hopitaux. L'usage des produits qui générent les fréquences radio peut causeur un fonctionnement défectueux des appareils de commande et d'autres équipements.
• N'exposez pas l'appareil aux vibrations et chocs.
• Vérifiez toutes les fonctions principales de l'appareil après une longue période de stockage, pour le rendre opérationnel. Assurez la maintenance et le nettoyage régulier de l'appareil.
• Pour se débarrasser de l'appareil, faites le conformément au règlement local d'évacuation des déchets.

DECLARATION DE CONFORMITE

Lors d'une utilisation adequate et si les standards suivants ont ete respectés, cet apparéil est conforme aux specifications de l'article 3 de la directives R&TTE 1999/5/EC

Utilisation efficace du spectre de frquence radio (article 3.2 de la directive R&TTE) Standards appliqués : N / A

Compatibleé electromagnetique (article 3.1 de la directive R&TTE) Standards appliqués : ETS 300 683 / 1997

Protection de l'information de I'équipment technologique (article 3.1 de la directive R&TTE)
Standards appliqués : EN 60950 : 1997

Information supplémentaire :

Ce produit est conforme à la directive 73/23/EC de base tension, à la directive EMC 89/336/EC, à la directive R&TTE 1999/5/EC (appendice 2) et est marqué du sigle CE respectif.

VS-Villingen/Allemagne Aout 2001 Gerard Preis Representant européen du fabrican

Agréments conformes R&TTE des Pays: Europe, Suisse CH Norvege N

© 2003 Oregon Scientific. Tous droits réservés.
