Caractéristiques Détails
Type de machine Machine à café espresso
Matériaux Acier inoxydable
Capacité du réservoir 2,5 litres
Pression de la pompe 15 bars
Type de chaudière Chaudière unique
Dimensions 30 x 40 x 30 cm
Poids 15 kg
Utilisation Idéale pour les amateurs de café souhaitant un espresso de qualité professionnelle à domicile
Entretien Nettoyage régulier du groupe café et détartrage recommandé tous les 3 mois
Sécurité Équipée d'un système de sécurité pour éviter les surchauffes
Accessoires inclus Portafilter, filtre simple et double, brosse de nettoyage
Garantie 2 ans

FOIRE AUX QUESTIONS - Galatea Bezzera

La machine Bezzera Galatea ne s'allume pas, que faire ?
Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur principal est en position 'on'.
Je n'arrive pas à obtenir de vapeur pour ma mousse de lait.
Assurez-vous que le réservoir d'eau est plein et que la machine est suffisamment chaude. Vérifiez également que le groupe vapeur n'est pas obstrué.
Pourquoi mon café coule trop lentement ?
Cela peut être dû à un café trop finement moulu ou à un compactage excessif du café dans le porte-filtre. Essayez d'ajuster la mouture et la pression.
Comment nettoyer ma machine Bezzera Galatea ?
Pour un nettoyage régulier, rincez le porte-filtre et le groupe d'infusion à l'eau chaude. Utilisez des tablettes de nettoyage spécifiques tous les mois pour un entretien plus approfondi.
L'eau de la machine a un goût étrange, que faire ?
Cela peut être dû à l'eau utilisée. Essayez d'utiliser de l'eau filtrée ou de l'eau en bouteille. Assurez-vous également de nettoyer le réservoir régulièrement.
La machine fait un bruit inhabituel pendant le fonctionnement.
Un bruit anormal peut indiquer un problème avec la pompe ou d'autres composants internes. Il est recommandé de contacter un service technique qualifié.
Comment régler la température de l'eau pour l'extraction du café ?
La Bezzera Galatea permet un réglage de la température. Consultez le manuel d'utilisation pour savoir comment accéder aux paramètres et ajuster la température selon vos préférences.
Comment détartrer ma machine à café Bezzera Galatea ?
Utilisez un détartrant spécifique pour machines à café. Diluez-le selon les instructions du fabricant et suivez le processus de détartrage décrit dans le manuel d'utilisation.
Comment savoir si le groupe d'infusion est encrassé ?
Si le café coule lentement ou si le goût est altéré, cela peut indiquer un encrassement. Un nettoyage régulier du groupe d'infusion est recommandé pour éviter ce problème.
La machine émet un message d'erreur, que faire ?
Consultez le manuel d'utilisation pour identifier le code d'erreur. Si nécessaire, redémarrez la machine. Si le problème persiste, contactez le service client.

Questions des utilisateurs sur Galatea Bezzera

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Machine à café au format PDF gratuitement ! Retrouvez votre notice Galatea - Bezzera et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Galatea de la marque Bezzera.

MODE D'EMPLOI Galatea Bezzera

BEZZERA Dal 1901

GALATEA
Bezzera Galatea - 2

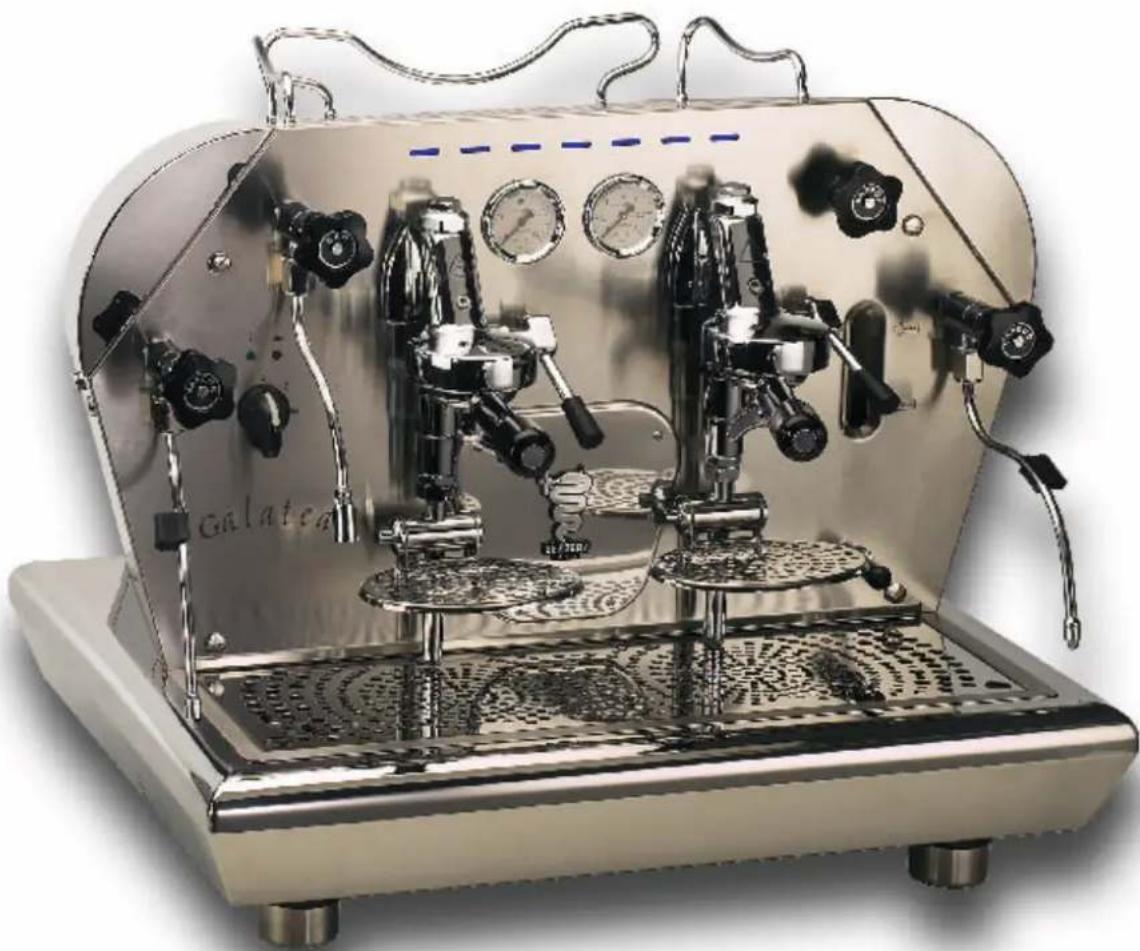

natural_image Exterior view of a Galatea coffee machine with dual levers and gauges (no visible text or symbols)
POSDESCRIPTIONCODEREFERENCE
1FRONT BASEMENT FRONTAL5074423DL-
2REAR BASEMENT FRONTAL5074424DL-
3SCREW TPS M4 X 16 DIN 7688 A27817801-
4SCREW TCEI M4X12 UNI 5931 A27816002-
5RIGHT-LEFT LATERAL SIDE MN VERSION5340500LL-
5RIGHT-LEFT LATERAL SIDE DE VERSION5340511LL-
6RIGHT LATERAL SIDE5073628LW-
7LEFT LATERAL SIDE5073629LW-
8SCREW M8 X 18 OT NICKEL-PLATED5227003NE-
9CENTRAL PANEL5961532-
12REAR PANEL PLEXIGLASS5370002-
13SPACER ∅20 H151R1322CM-
14FRONT COVER5093012LW-
15SCREW TTEI M4X207819902-
16GROUP FRONTAL MN VERSION5094247SG-
16GROUP FRONTAL DE VERSION5094253SG-
17FRAME CROSS BAR5015743LL-
18SCREW TTEI M4X127819901-
19WASHER ∅ 47814001-
27SCREW TE M8X207806406ZB-
28CUPS-HEATER5050617LW-
29STEAM CUP-HEATER PIPE5162179LL-
30NUT M12X1 H3,55221825-
31GASKET OR 106 VITON7496023-
32RUBBER-HOLDER D11 OT5224403-
33GASKET D25 X 17 X 25492022-
34FITTING 3/8"G5225230-
35HOSE ∅15X10 L=500MM SILICONE5194595-
36CLAMP D147611502-
37SCREW TTEI M4X87819908-
38CUPS-HEATER GRID5074611LW-
39RH CUP-HEATER PIPE5163184CM-
40LH CUP-HEATER PIPE5163185CM-
41REAR CUP-HEATER EDGE PIPE5163186CM-
42SCREW TCEI M4 X 67816017-
43TRAY POLISHED5070653ST-
44GRID5074610LW-
46ADHESIVE RUBBER TOP7999904-

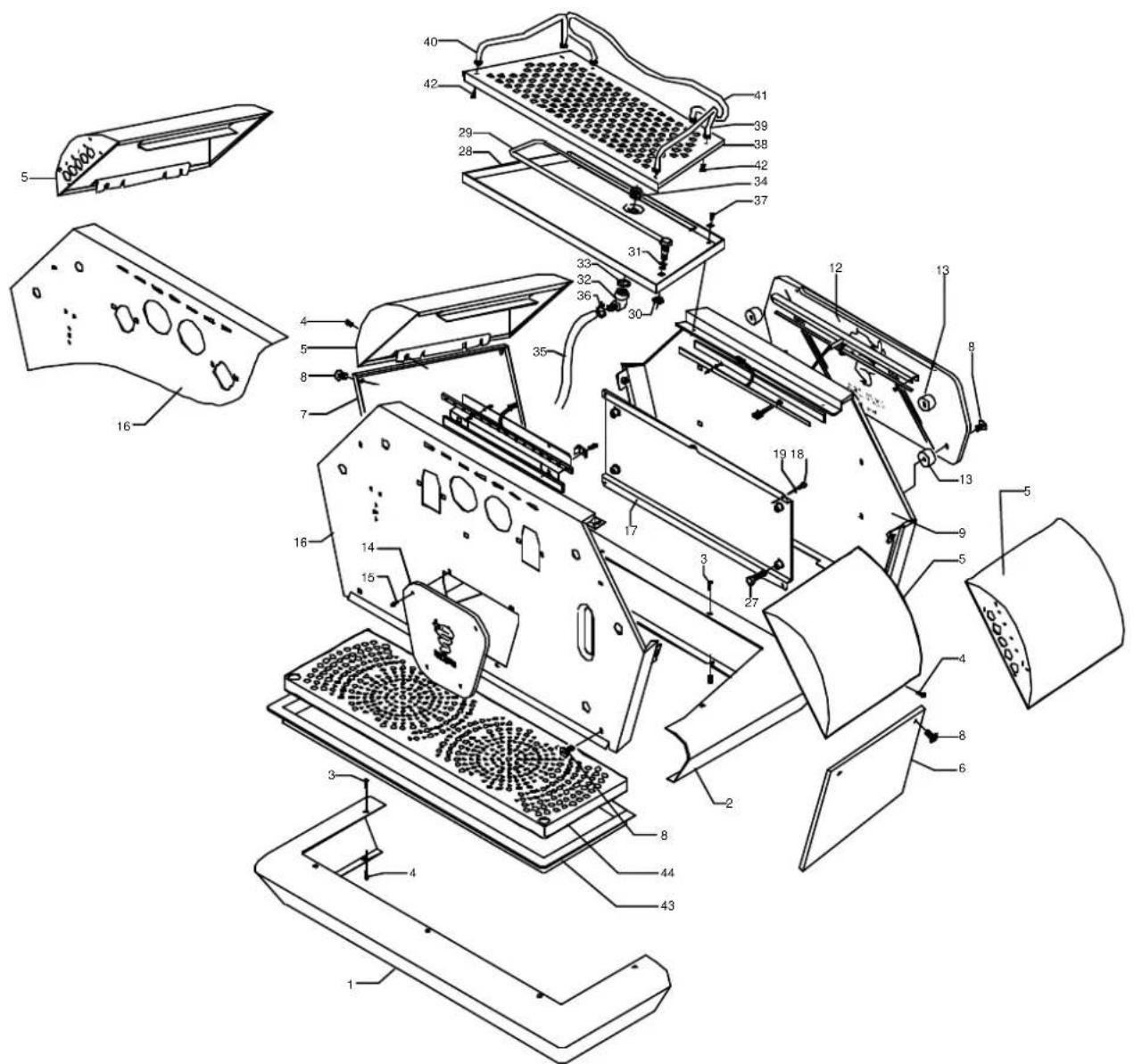

Technical diagram of a computer with numbered parts for identification and assembly reference.

POSDESCRIPTIONCODEREFERENCE
4SCREW TCEI M4X12 UNI 5931 A27816002-
10PLEXIGLASS SUPPORT5098405LL-
11SCREW TCEI M3X67816016-
20PLEXIGLASS SCREEN5370004-
21FRONT LIGHT BAR SUPPORT5058423LW-
2224V BLUE LIGHT BAR7663620-
23WASHER D4 NYLON7374004-
24SCREW TCI M2X87816212-
25NUT M27812610-
26WASHER PTFE ∅4X2 H25194543-
45FRONT LIGHT SUPPORT BRACKET5038103LW-

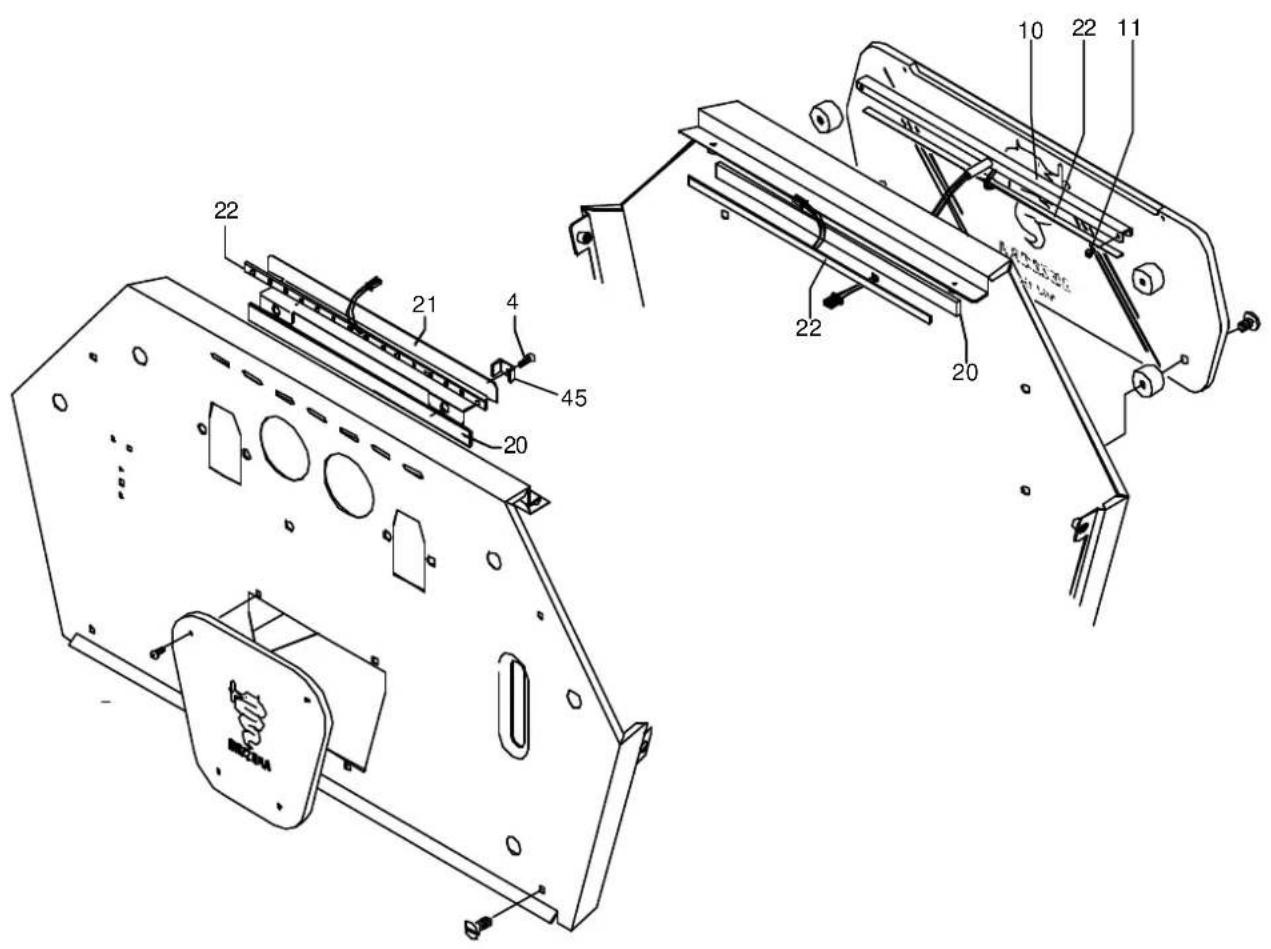

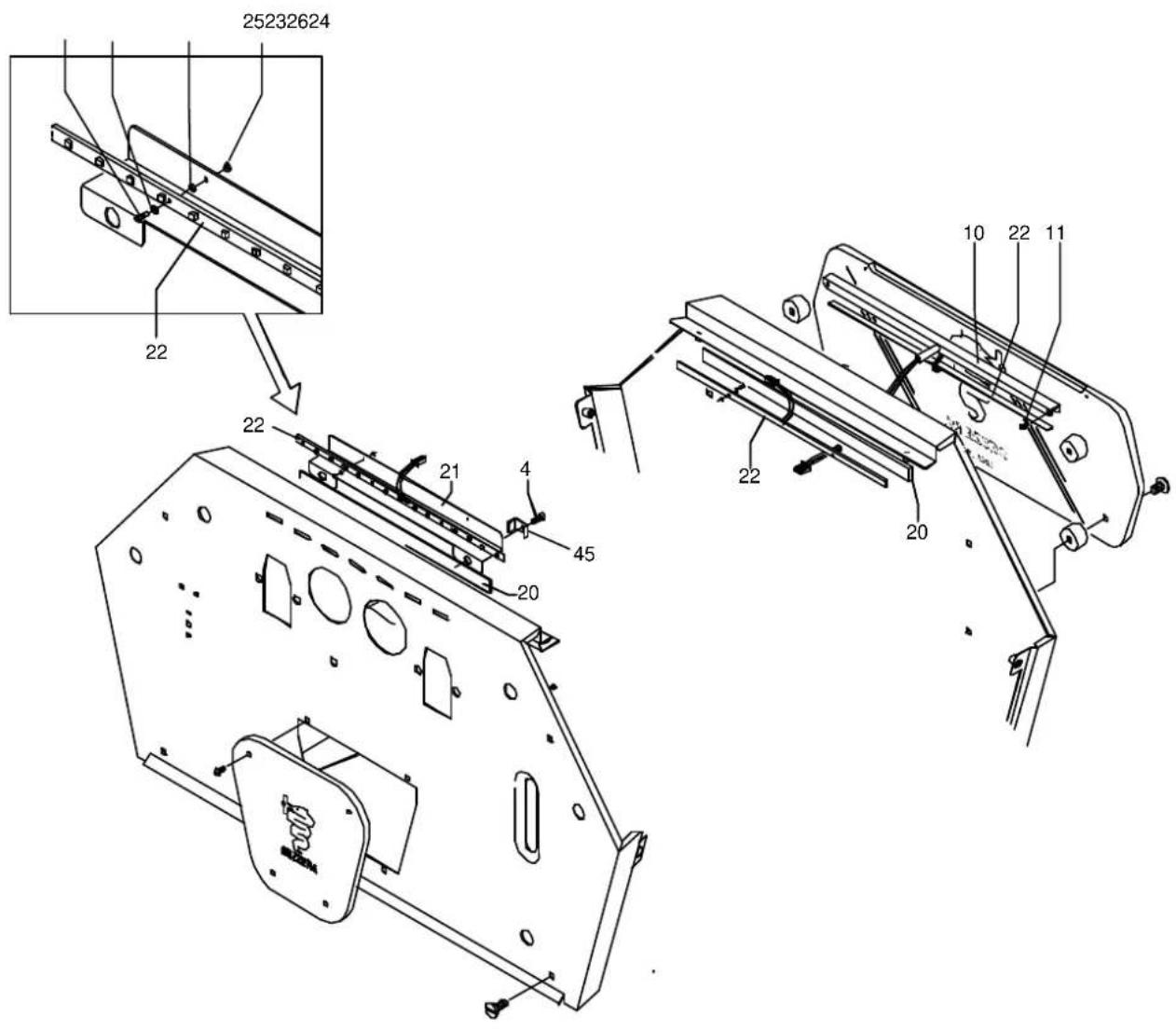

25232624 22 22 21 4 45 20 10 22 11 22 20

POSDESCRIPTIONCODEREFERENCE
4SCREW TCEI M4X12 UNI 5931 A27816002-
10SUPPORT PLEXIGLASS5098405LL-
11SCREW TCEI M3X67816016-
20PLEXIGLASS SCREEN5370004-
21FRONT LIGHT BAR SUPPORT5058423.01LW-
2212V BLUE LIGHT BAR7663621LL-
45FRONT LIGHT SUPPORT BRACKET5038103LW-

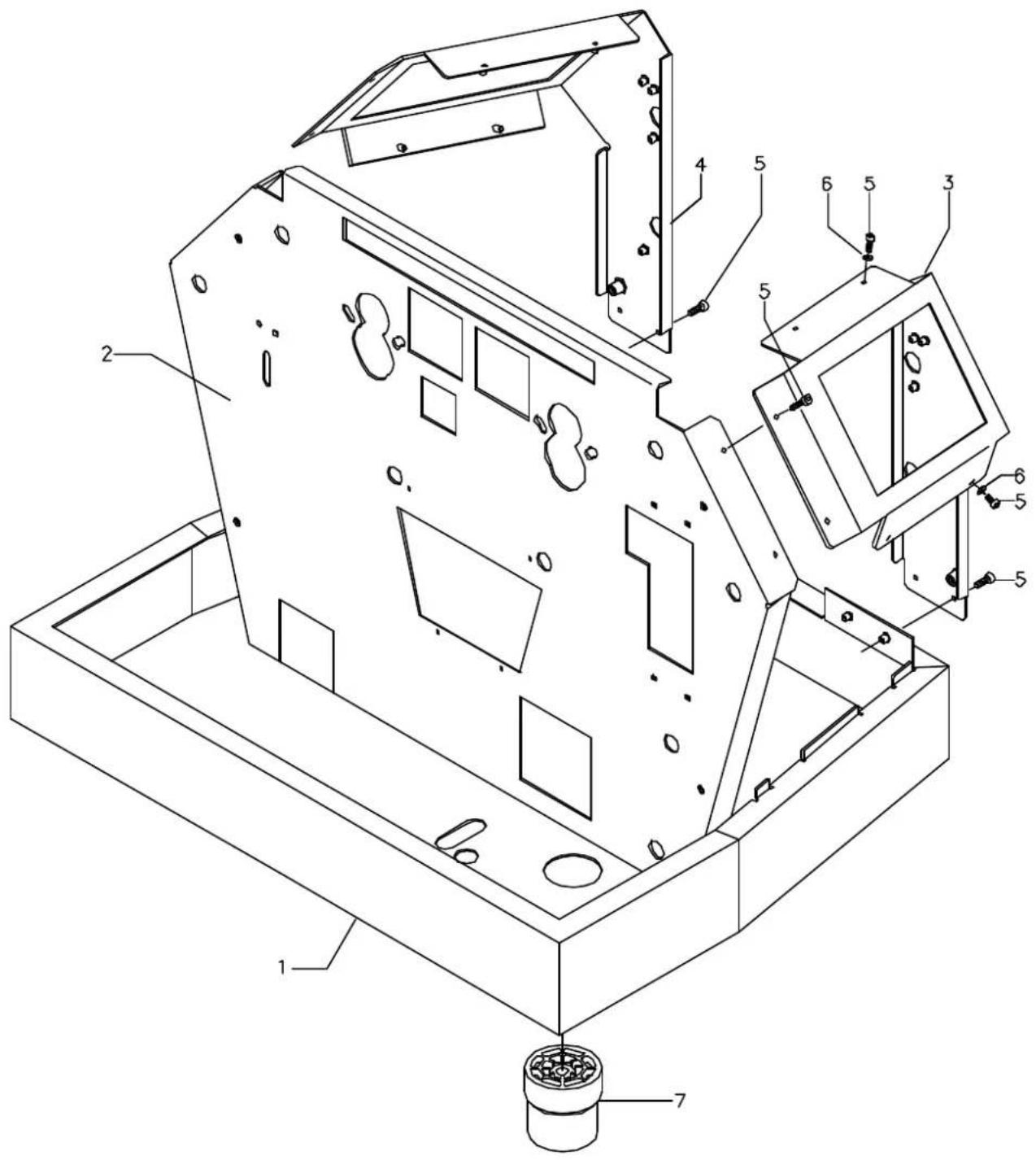

Technical diagram of a device with numbered components, showing internal structure and assembly views

POSDESCRIPTIONCODEREFERENCE
1CHASSIS BASEMENT5010917LL-
2FRAMEWORK5343079LL-
3RIGHT SHOULDER5017207LL-
4LEFT SHOULDER5017208LL-
5SCREW TTEI M4X127819901-
6WASHER ∅ 47814001-
7FEET7474215-

Technical diagram of an electronic device with numbered components for identification

POSDESCRIPTIONCODEREFERENCE
1ELECTRIC BOX5052403.01LL-
2WASHER ∅ 47814001-
3SCREW TCEI M4X67816017-
4THERMOSTAT MANUAL7434001-
5LIGHT RED SWITCH7633333-
6FAIRLEAD P36 RUBBER7613001-
6FAIRLEAD D48 RUBBER1R9006656-
7CLAMP 5 CONTACTS KL24/57612501R-
8NUT M4 NYLON5195001-
9RELAY 30A 240V7635422-
92-CONTACT 30A 120V RELAY7635423-
10SCREW TCEI M4X107816009-
11SCREW TCEI M4X167816004-
12POWER PACK 190/265-24V7660503LL-
12POWER PACK 110-24V7660504LL-
15ELECTRIC BOX COVER5053013LW-
16SCREW TTEI M4X87819908-
17CABLE-PRESS PG21 POLYAMIDE7614002-
18NUT PG21 POLYAMIDE7614004-
19CONNECTING CABLE H07RNF 5X2,5 MM^2 L=3MT (1-2-3-4GR 380-230/400V)3553904.01-
19CABLE SOOW 3X10AWG L=2,2MT (110V-220V USA)3556003-
20BASEMENT SWITCH 2 POSITIONS 6 CONTACTS (UP TO 31.08.10)7633320-
20BASEMENT SWITCH 2 POSITIONS 6 CONTACTS (FROM 01.09.10)7633335-
20BASEMENT SWITCH 2 POSITIONS 4 CONTACTS (UP TO 31.08.10)7633321-
20BASEMENT SWITCH 2 POSITIONS 4 CONTACTS (FROM 01.09.10)7633336-
21INSULATING5859911-
22SCREW TCI M3,5X157630901-
23SWITCH PROTECTION PLASTIC7372503-
24SWITCH KNOB7371510-
25GREEN LAMP 110/240V7633602.01-
26RED LAMP7633606.01-
27MICROSWITCH 250V (UP TO 09/10/05)7633901-
27MICROSWITCH 250V (FROM 10/10/05)7633906-
28NUT M10X1 (UP TO 09/10/05)5221874CM-
28NUT M10X0,75 (FROM 10/10/05)5221875CM-
29LEVEL REGULATOR 3 PROBES 110/120V7661033.01-
29LEVEL REGULATOR 3 PROBES 220/230V7661034.01-
29LEVEL REGULATOR 3 PROBES 240V7661035.01-
30ELECTRONIC DOSAGE DE 110/120V7662701-
30ELECTRONIC DOSAGE DE 220/230V7662702-
30ELECTRONIC DOSAGE DE 240V7662703-
31CLAMP 4 CONTACTS7612513-
32CONNECTING CABLE CLAMP5599917-
33POWER PACK 110/240V - 12V 1,7A7660505LL-

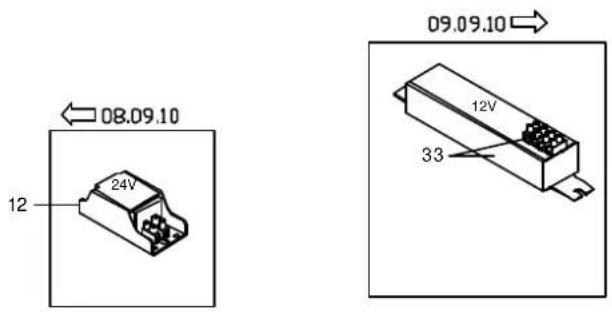

08.09.10 12 24V 09.09.10 12V 33

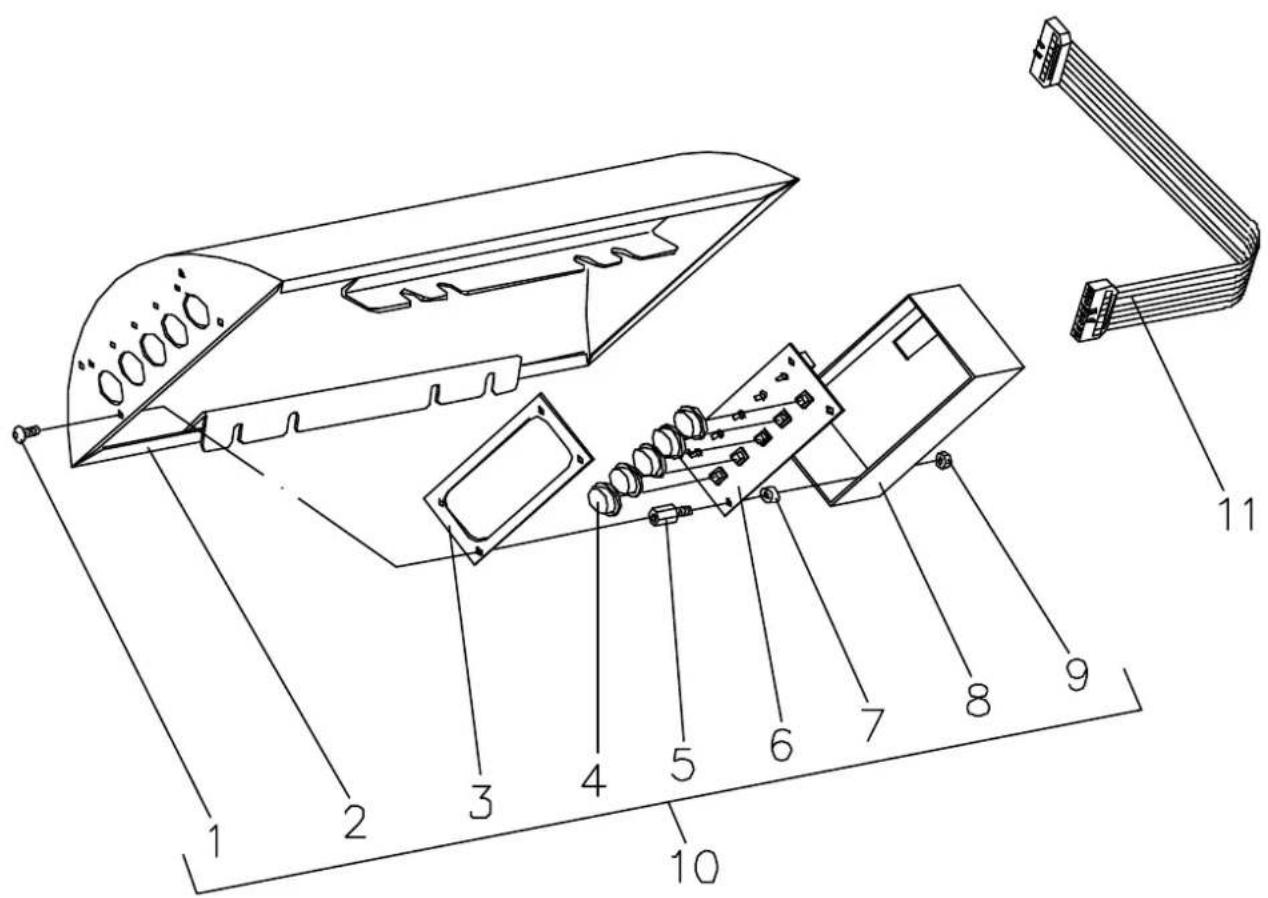

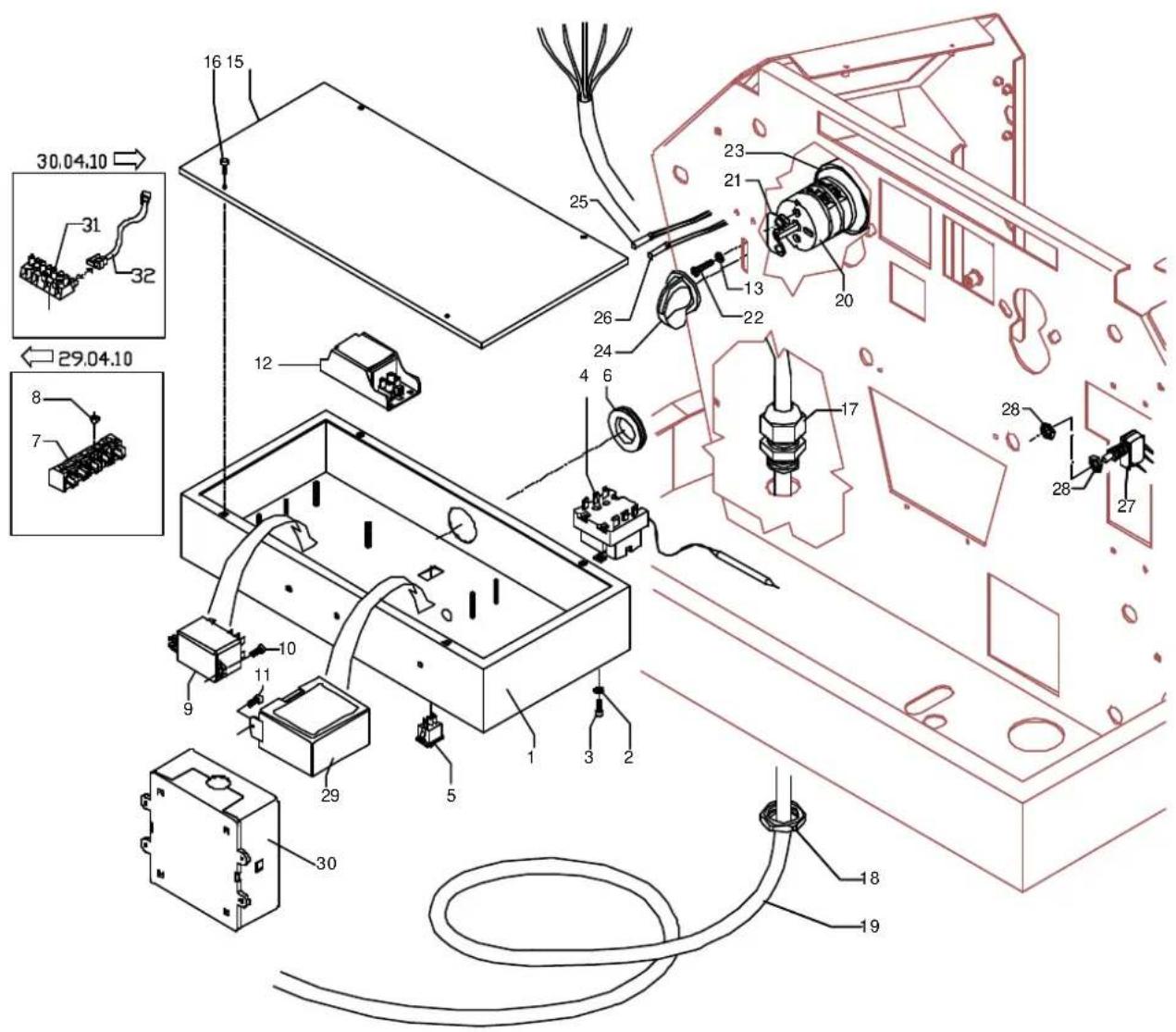

Technical diagram of an electronic device with numbered components and wiring, including connectors, modules, and wiring harnesses.

POSDESCRIPTIONCODEREFERENCE
1SCREW TTEI M4X87819908-
2RIGHT-LEFT LATERAL SIDE DE VERSION5340511LL-
3GASKET7493015-
4PUSH BUTTON7639916-
5SPACER5222218-
6SHEET KEYBOARD7665525-
7SPACER D6X8.85191506-
8COVER5053024LW-
9SELF-LOCKING NUT M3 UNI 74737802401-
10RIGHT LATERAL SIDE DE VERSION5961705-
10LEFT LATERAL SIDE DE VERSION5961707-
11CONNECTING CABLE 8 POLES RIGHT LATERAL SIDE7663574-
11CONNECTING CABLE 8 POLES LEFT LATERAL SIDE7663575-

Technical diagram of a device with numbered components, showing internal structure and assembly layout.

POSDESCRIPTIONCODEREFERENCE
1TAP BODY5283033CM-
2CAP NUT M4 OT7822201-
3PLAIN WASHER D8 X 4 X 0.8 OT7825001-
4TAP GASKET EPT 70SH5493023-
5GASKET-HOLDER WITH DOWEL5970504.01-
6OR GASKET 115 VITON7496002-
7OR GASKET 10,82X1,78 VITON7496075-
8ROD5220413CM-
9GASKET D28 X 1 CHROMED BRASS5495001CM-
10NUT SCREW5223402CM-
11RING D7 UNI 7434 A27810601-
12NUT 3/8"G ES.22 H22 OT CHROMED5221804CM-
13TAP KNOB7371509-
14STEAM PLATE - ITALIAN5522055-
14STEAM PLATE - ENGLISH5522058-
14STEAM PLATE - FRENCH5522050-
14STEAM PLATE - GERMAN5522054-
15SCREW TEB M5X107826410CM-
16RING NUT D27 X M18 X 4 OT CHROMED5222801CM-
17SPRING D14 AISI 3025471504-
18GASKET OR 112 EPDM 70SH7496076-
19GASKET-HOLDER D14.7 X 10.5 OT5224605-
20GASKET D16X6X6 PTFE GRAPHITIZED5494002-
21WATER/STEAM TAP ASSY5964063-
22WASHER D14 X 20 X 1.5 COPPER5221869-
23NUT M13 H4 OT5221801-
24GASKET ∅16X13,2X2 PTFE5494009-
25NUT M18X15221871CM-
26STEAM HOSE5163172CM-
27GASKET D8.5 X 5 X 3.2 PTFE5494001-
28STEAM HOSE TERMINAL CHROMED5226602-
29ASSEMBLY STEAM HOSE5966533-
30INSULATING7371001-
32NUT SCREW5223402-
33GASKET D28 X 1 COPPER5495001-
34TAP BODY OT5283002-
35STEAM CUP-HEATER TAP ASSY5964064-
36FITTING M12X1 H425225243-
37NUT M12X1 H3,55221825-
38CUP-HEATER TAP OUTLET PIPE5162214LL-
39GASKET OR 112 EPDM 70SH7496076-
40CUP-HEATER TAP INLET PIPE5162215LL-
41RIGHT STEAM TAP HOSE5163179LL-

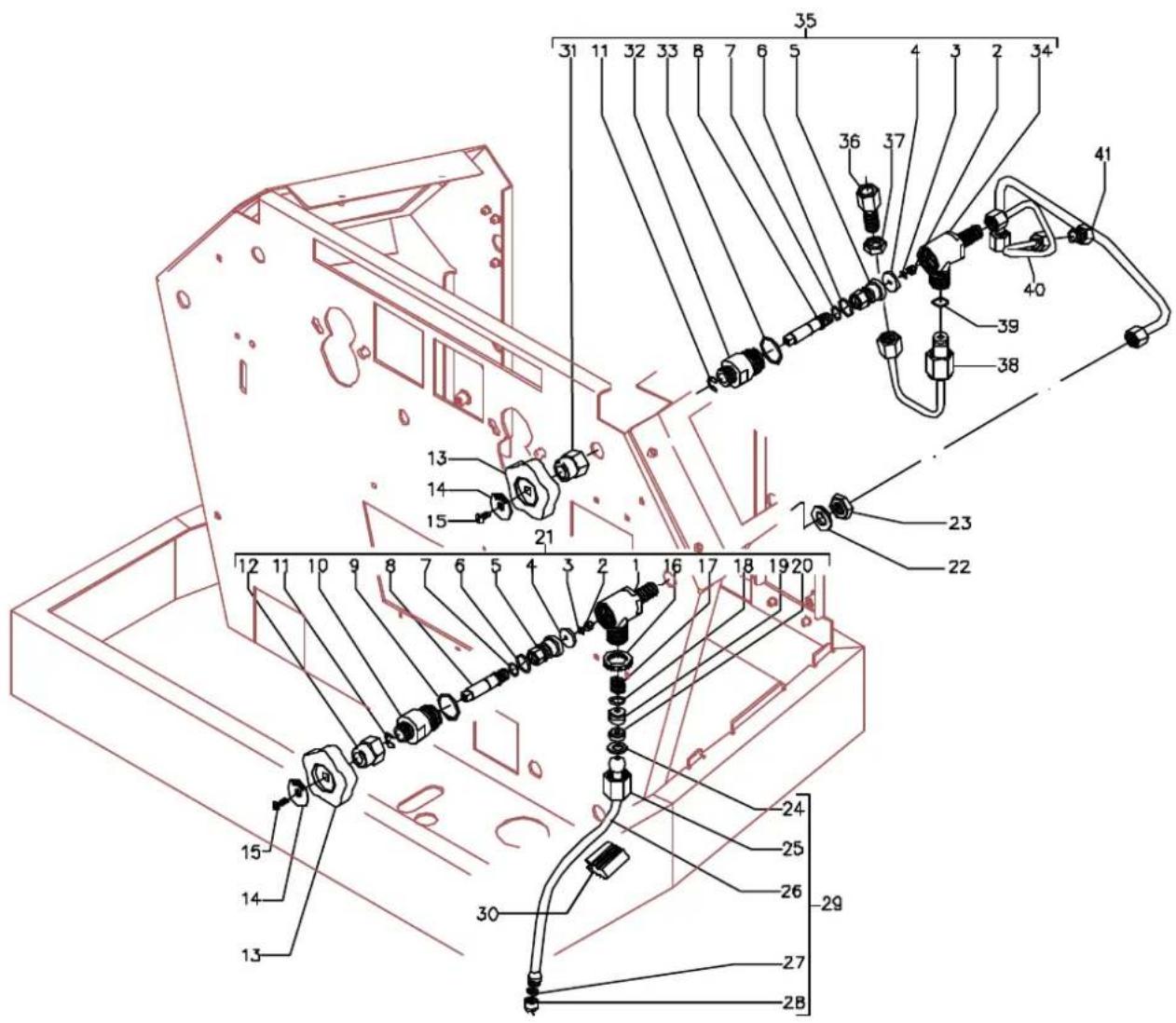

Technical diagram of a mechanical assembly with numbered components and labeled parts

POSDESCRIPTIONCODEREFERENCE
1TAP BODY5283033CM-
2CAP NUT M4 OT7822201-
3PLAIN WASHER D8 X 4 X 0.8 OT7825001-
4TAP GASKET EPT 70SH5493023-
5GASKET-HOLDER WITH DOWEL5970504.01-
6OR GASKET 115 VITON7496002-
7OR GASKET 10,82X1,78 VITON7496075-
8ROD5220413CM-
9GASKET D28 X 1 CHROMED BRASS5495001CM-
10NUT SCREW5223402CM-
11RING D7 UNI 7434 A27810601-
12NUT 3/8"G ES.22 H22 OT CHROMED5221804CM-
13RING NUT D27 X M18 X 4 OT CHROMED5222801CM-
14SPRING D14 AISI 3025471504-
15GASKET OR 112 EPDM 70SH7496076-
16GASKET-HOLDER D14.7 X 10.5 OT5224605-
17GASKET D16X6X6 PTFE GRAPHITIZED5494002-
18WATER/STEAM TAP ASSY5964063-
19TAP KNOB7371509-
20SCREW TEB M5X107826410CM-
21STEAM PLATE - ITALIAN5522055-
21STEAM PLATE - ENGLISH5522058-
21STEAM PLATE - FRENCH5522050-
21STEAM PLATE - GERMAN5522054-
22WATER PLATE - ITALIAN5522056-
22WATER PLATE - ENGLISH5522057-
22WATER PLATE - FRENCH5522051-
22WATER PLATE - GERMAN5522053-
23GASKET ∅16X13,2X2 PTFE5494009-
24NUT M18X15221871CM-
25STEAM HOSE5163172CM-
26GASKET D8.5 X 5 X 3.2 PTFE5494001-
27STEAM HOSE TERMINAL CHROMED5226602-
28ASSEMBLY STEAM HOSE5966533-
29INSULATING7371001-
30WATER HOSE5163173CM-
31FITTING M22 H255225226CM-
32WATER TERMINAL5226601CM-
33ASSEMBLY WATER HOSE5966534-
34GASKET ∅20.5 X 15 NBR5493003-

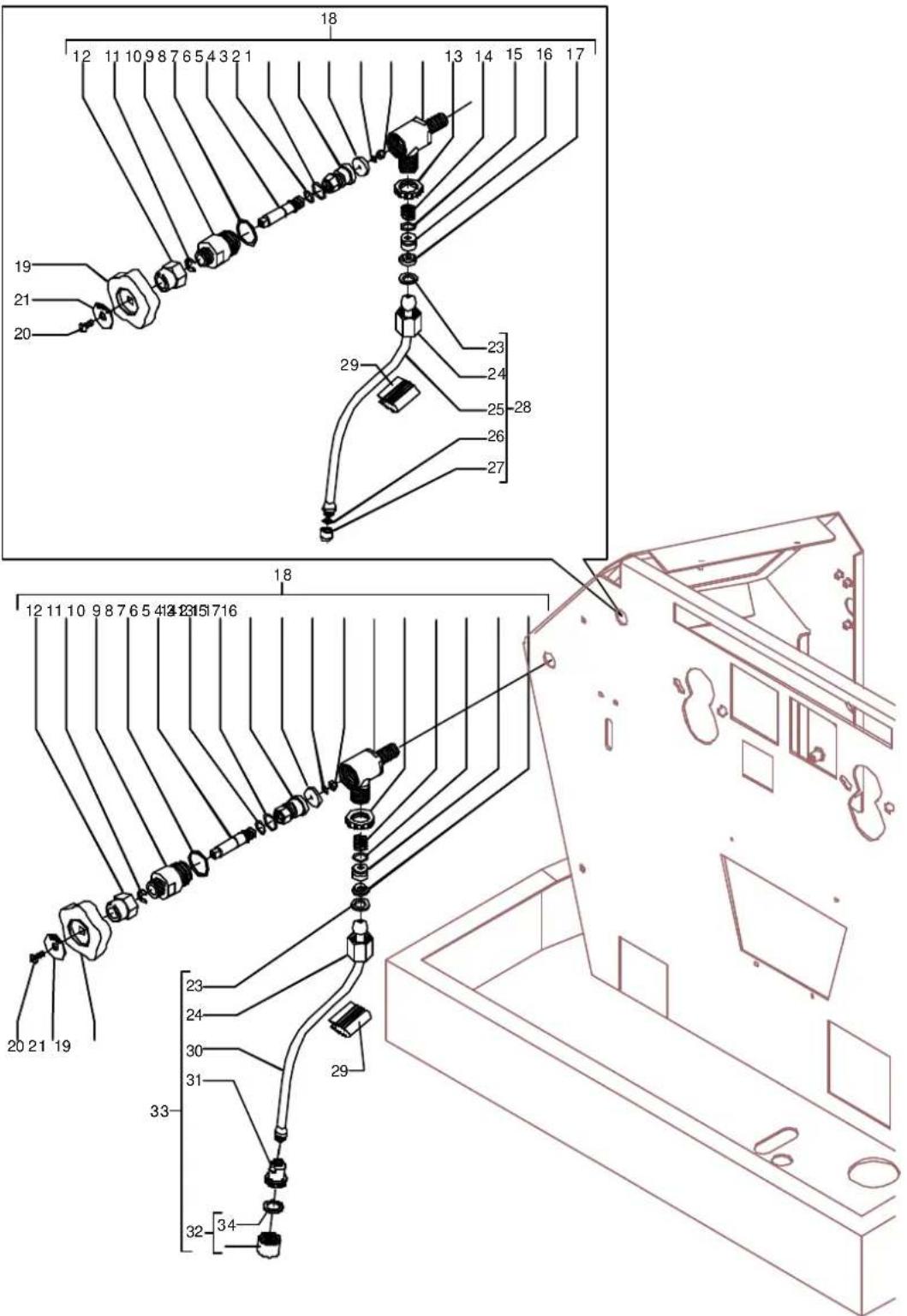

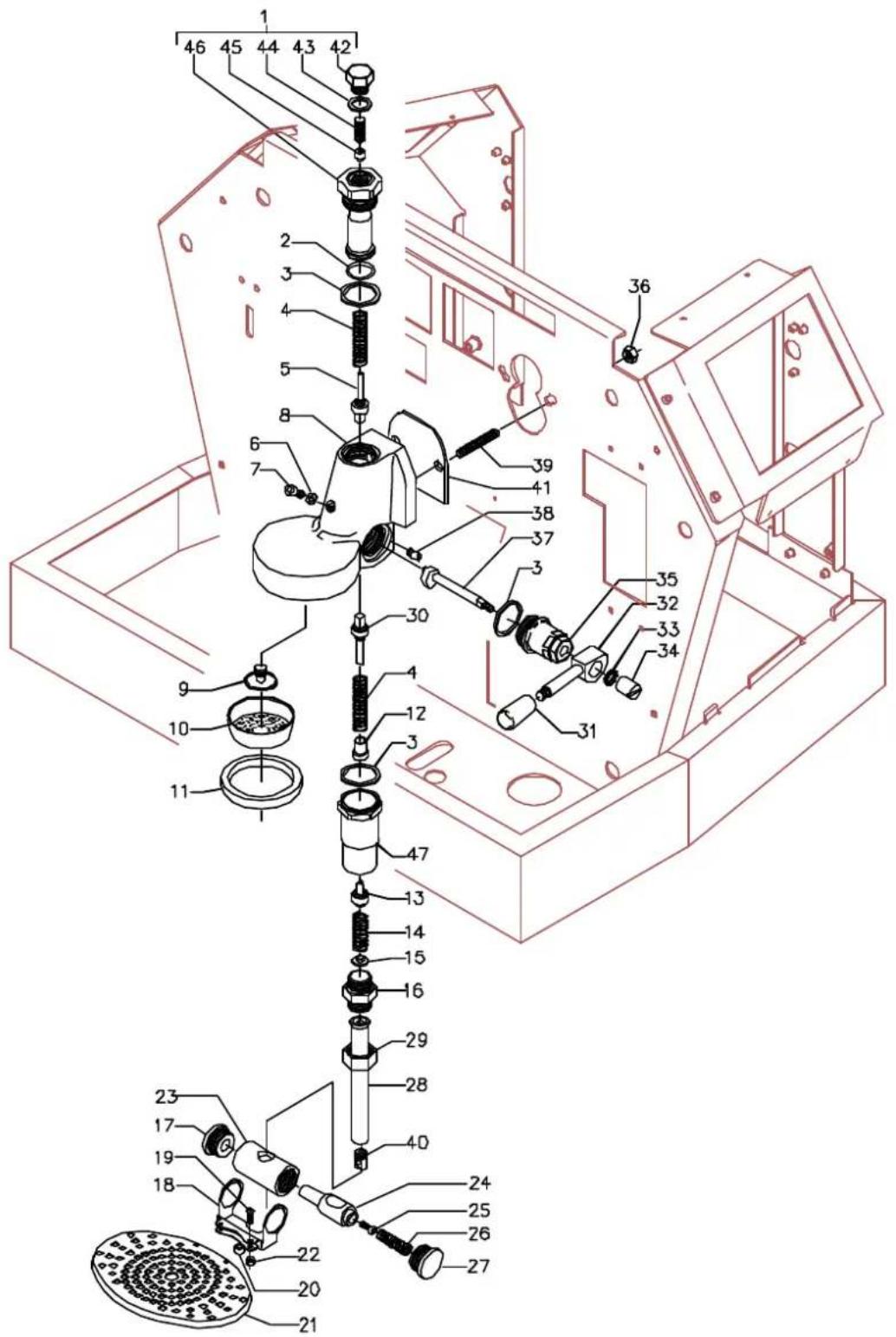

18 12 11 10 9 8 7 6 5 4 3 2 1 13 14 15 16 17 19 21 20 29 23 24 25 28 26 27 18 12 11 10 9 8 7 6 5 4 3 2 1 5 17 16 20 21 19 23 24 30 31 33 32 34

POSDESCRIPTIONCODEREFERENCE
1INJECTOR ∅0.7 UPPER SLEEVE ASSY7479933-
2GASKET OR 128 VITON7479934-
3GASKET TF ∅35X30X27479935-
4DELIVERY VALVE SPRING7479936-
5DELIVERY VALVE ASSY7479937-
6GASKET TF ∅10X6X17479938-
7SCREW TCE M6X87479939-
8DELIVERY GROUP BODY7479940-
9SPRAYER ∅307479941-
10SHOWER FILTER5471022-
11UNDERCUP GASKET5493039-
12SPRING GUIDE BUSHING7479942-
13ASSEMBLY RELIEF VALVE7479943-
14DRAIN SPRING7479944-
15JET-BREAKER BUSHING ∅15X67479945-
16FITTING MM 1/2"GX1/2"G5302060CM-
17BLIND PLUG M24X15226412CM-
18GRID HINGE5072100LW-
19SCREW TTEI M4X127819901-
20SPACER ∅10 H6,55222213CM-
21DRIP TRAY GRID5074609LW-
22CAP NUT M47822201CM-
23OUTSIDE CYLINDER5221204CM-
24INSIDE CYLINDER5221203CM-
25SCREW TCEI M4X87816007LL-
26SPRING ∅9,5X405471515-
27PERFORATED PLUG M24X15226413CM-
28DRAIN HOSE5221202CM-
29NUT 1/2"G5221873CM-
30ASSEMBLY VALVE7479946-
31KNOB FOR LEVER7371511.01-
32DELIVERY LEVER7479931-
33WASHER ∅87479947-
34CAP ∅15XM67479948-
35CAM FLANGE ASSY7479949-
36NUT M8 UNI 5587 ASTM A1947812607-
37CAM SHAFT7479950-
38CAM STOP PIN7479951-
39TIE ROD M8 X 31 ASTM A1935267013-
40JET-BREAKER FITTING5225295-
41INSULATING7493011-
42UPPER ASSY PLUG7479952-
43GASKET TF 22X17X27479953-
44INOX FILTER ∅8,5X227479954-
45INJECTOR M6X0,75 FORO ∅0,77479955-
46UPPER SLEEVE ASSY7479956-
47LOWER SLEEVE ASSY7479957-
48CAM FLANGE7479967-
49WASHER EP709 15,5X7,5X47479968-
50BUSHING7479969-
51SPRING7479970-
52PLUG CHROMED7479971-

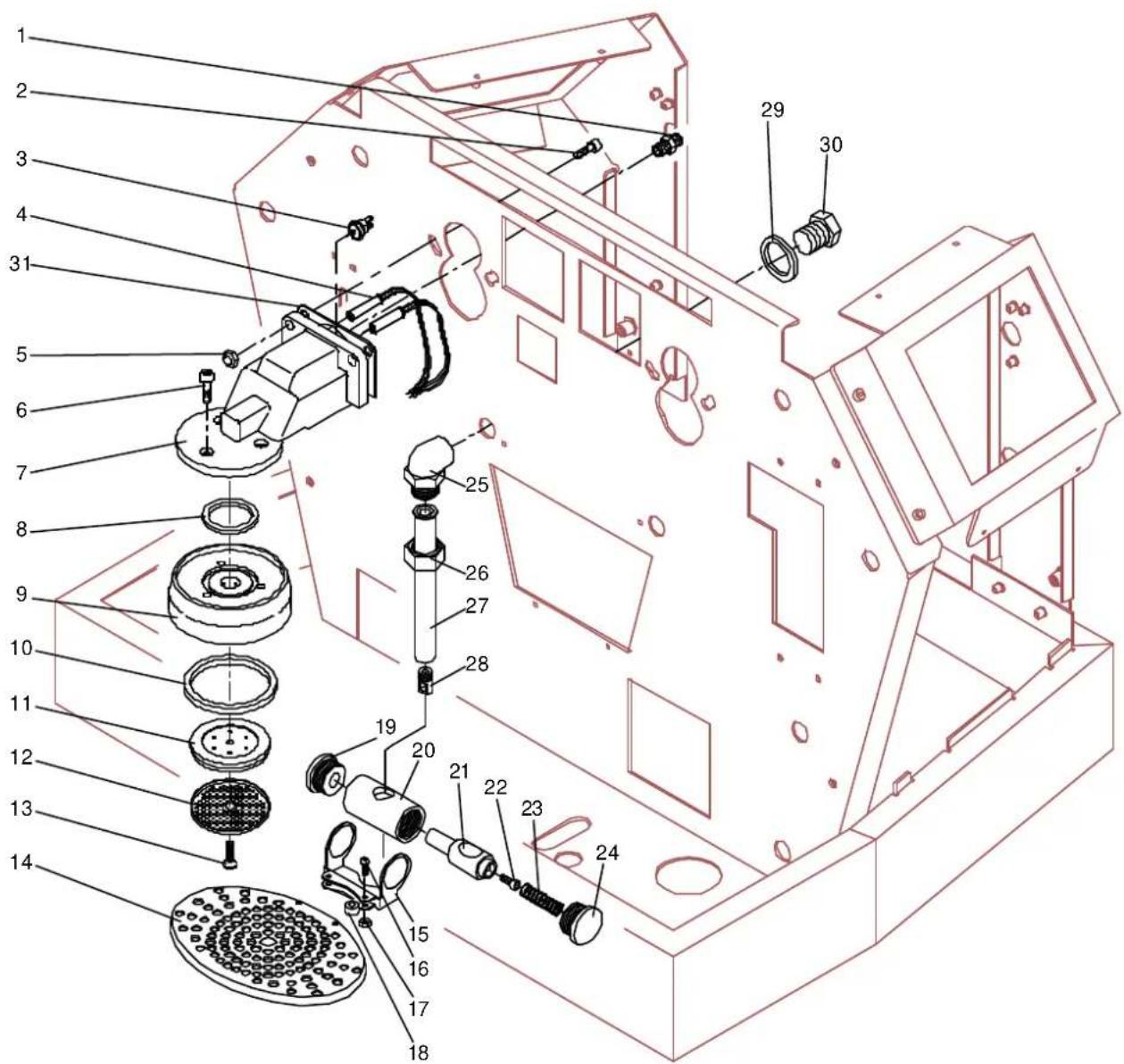

Exploded view diagram of a mechanical assembly with numbered parts for identification

POSDESCRIPTIONCODEREFERENCE
1STRAIGHT FITTING 1/8"G OT7304502-
2SCREW M8X20 UNI5931 A27816014-
3THERMIC SAFETY DEVICE 250V 95°C AUTOMATIC7634808-
4ASSEMBLY HEATING ELEMENT 110V 50W5963097-
4ASSEMBLY HEATING ELEMENT 230V 50W5963098-
5CAP NUT M8 ES.14 H17 OT CHROMED5221863CM-
6SCREW TCEI M5X12 UNI 5931 A27816001-
7DELIVERY GROUP BODY5283046CM-
8OR GASKET 139 VITON7496004-
9COUPLING RING CHROMED5280502CM-
10GASKET H 9,3 NBR 90SH7493008-
11SHOWER-HOLDER D57OT5285501-
12SHOWER D57 AISI 3045470501-
13SCREW TPS M5X16 DIN 963 A27817001-
14DRIP TRAY GRID5074609LW-
15GRID HINGE5072100LW-
16SCREW TTEI M4X127819901-
17CAP NUT M47822201CM-
18SPACER ∅10 H6,55222213CM-
19BLIND PLUG M24X15226412CM-
20OUTSIDE CYLINDER5221204CM-
21INSIDE CYLINDER5221203CM-
22SCREW TCEI M4X87816007LL-
23SPRING ∅9,5X405471515-
24PERFORATED PLUG M24X15226413CM-
25UNION ELBOW 3/4"G5301503EC-
26NUT 3/4"G5221855EC-
27DRAIN HOSE5221202CM-
28JET-BREAKER FITTING5225295-
29WASHER D21X35X15057010-
30PLUG 1/2"G H18 OT5226406-
31INSULATING7493013-

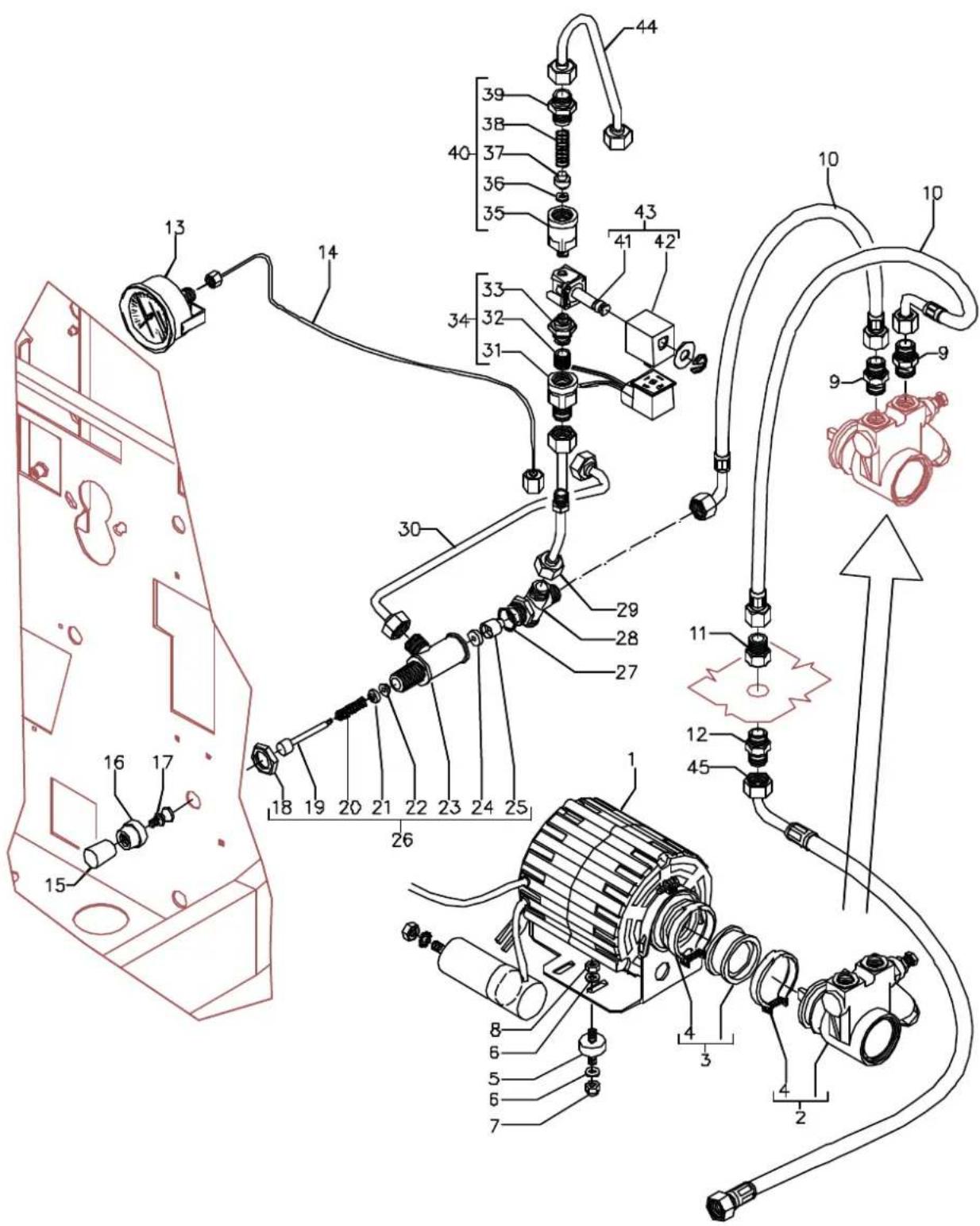

Exploded view diagram of a mechanical assembly with numbered parts for identification

POSDESCRIPTIONCODEREFERENCE
1ELECTRIC MOTOR 110V 18MF7741102-
1ELECTRIC MOTOR 220/240V 10MF7742202.01-
2PUMP 100 L/H PA104X 1-2GR7730506-
3PUMP JOINT KIT (NEW)7730508-
4PUMP CLAMP7611508-
5VIBRATION-DAMPING D25X107470601-
6PLAIN WASHER D6 UNI 6592 FEZN7805004-
7NUT M6 UNI 5587 OT7821403-
8NUT M6 UNI 5587 OT7821403-
9STRAIGHT FITTING 3/8"G X 3/8"NPT OT5302012-
10FLEXIBLE HOSE L=3507200505-
11STRAIGHT FITTING 3/8"G ES.22 H25 OT5302013-
12STRAIGHT FITTING 3/8"G5302011-
13PRESSURE GAUGE ∅60 20BAR7432514-
14PRESSURE GAUGE CAPILLARY7400901-
15KNOB M67473603-
16RING NUT M18 OT CHROMED5222813CM-
17ARTICULATION D14 X 24.5 X M6 AISI 3035265601-
18NUT M18 ES.26 H5 OT5221833-
19SHAFT D12 X 65 AISI 3035260202-
20SPRING D9.5 H34.5 AISI 3025471512-
21BUSHING D12 X 7 OT5220603-
22GASKET D12 X 6 PTFE GRAPHITIZED5494004-
23PUMP BODY OT5283019-
24GASKET D14 X 4 X 4 EPT705493041-
25GASKET-HOLDER D15 X 16.5 OT5224607-
26ASSEMBLY PUMP5964058-
27COPPER GASKET 20 X 26 X 35495006-
28FITTING 4 WAY 3/8"G OT (PM-TE-TP)5302502-
29INLET AUTOMATIC LEVEL HOSE5163175LL-
30MANUAL FILLNG PIPE5163174LL-
31FILTER-HOLDER BODY5286005-
32FILTER D13.5 H11 AISI 3045471002-
33STRAIGHT FITTING 3/8"G X 1/8"G ES.22 H25 OT5288002-
34ASSEMBLY FILTER HOLE D1 COMPLETE5965034-
35CHECK VALVE BODY5283028-
36GASKET D12 X 5 NBR 70SH5493011-
37GASKET-HOLDER D14.5 X 12 OT5224604-
38CHECK VALVE SPRING AISI 3025471518-
39STRAIGHT FITTING 3/8"G OT5302037-
40ASSEMBLY COMPLETE CHECK VALVE5965013-
41SOLENOID VALVE WITHOUT COIL PARKER7703011-
42SOLENOID VALVE COIL 110V PARKER7630324-
42SOLENOID VALVE COIL 220/240V PARKER7630325-
43SOLENOID VALVE 2 WAY 110V PARKER (FROM 02/07)7701114-
43SOLENOID VALVE 2 WAY 220/240V PARKER (FROM 09/06)7702312-
44OUTLET HOSE L/A5163176LL-
45FLEXIBLE HOSE 3/8" L=1500 AISI 3047200504-

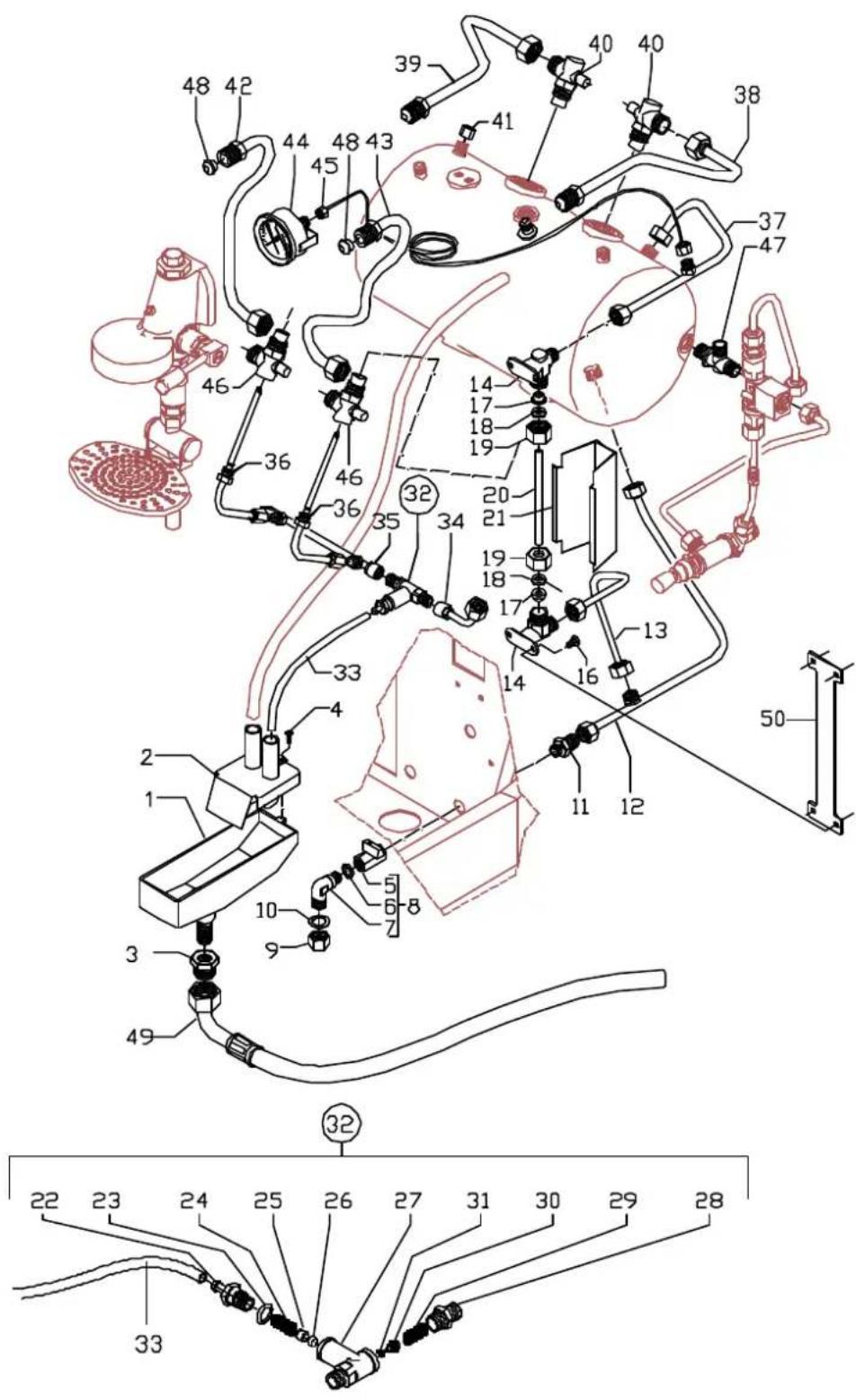

Technical diagram of a mechanical assembly with numbered components and labeled parts

POSDESCRIPTIONCODEREFERENCE
1DRIP TRAY ABS5374501-
2DRAIN CUP COVER5373104LL-
3FITTING M/F 3/4X3/85225294-
4TAPPING SCREW TB D3.9 X 9.5 UNI6954 A27809800-
5BALL COCK FF 1/4"G7451501-
6GASKET ∅18X13,5X25495005-
7UNION ELBOW 1/4"G X 3/8"G OT5301501-
8DRAINING TAP ASSY5965041-
9CAP NUT 3/8"G5221819-
10GASKET D15X3 ASBESTOS FREE5492011-
11STRAIGHT FITTING 1/4" X 3/8"G OT5225201-
12BOILER DRAIN HOSE5164066LL-
13GLASS-LEVEL HOSE5164065LL-
14GLASS LEVEL UPPER FITTING OT5302507-
16SCREW TE M6X8 UNI 5739 8.87806405ZN-
17GLASS-LEVEL GASKET RUBBER5493026-
18GASKET-PRESS D18 X 11 X 35224802-
19NUT 1/2"G HOLE D12.7 OT5221828-
20GLASS-LEVEL HOSE D10 X 2.2 L=135MM SILCKSCREENED5430504-
21GLASS-LEVEL COVER5053004LW-
22RUBBER-HOLDER FITTING M12X15302026DC-
23SPACER D16X12.2 H6.7 OT5222201-
24CALIBRATED SPRING D1.1 H32 AISI 3025471506.01-
25GASKET-HOLDER D5.35224609-
26GASKET D8 X 4 EPT 70SH5493001-
27SURPRESSION VALVE BODY5283040-
28STRAIGHT FITTING M12 X M13 H26.5 OT5302018-
29CALIBRATED SPRING D0.45 H22 AISI 3025471505-
30GASKET-HOLDER5224615-
31OR GASKET 105 VITON7496018-
32ASSEMBLY SURPRESSION VALVE (UP TO 20.12.05)5965043-
32ASSEMBLY SURPRESSION VALVE (FROM 21.12.05)5965043.01-
33HOSE 8X5 L=250 SILICONE5194554-
34OVERPRESSURE VALVE INLET PIPE (UP TO 20.12.05)5163183LL-
34OVERPRESSURE VALVE INLET PIPE (FROM 21.12.05)5163183.01LL-
35MANIFOLD HOSE (UP TO 20.12.05)5163180LL-
35MANIFOLD HOSE (FROM 21.12.05)5163180.01LL-
36INJECTOR PIPE5966535-
37GLASS-LEVEL HOSE5164064LL-
38UPPER EXCHANGER HOSE 2ND GROUP5165030LL-
39UPPER EXCHANGER HOSE 1ST GROUP (2-3-4GR)5165029LL-
40FITTING 1/2"G X 1/2"G5300503.01-
41PLUG M12X1 OT5221813-
42BOTTOM EXCHANGER HOSE 1ST GROUP5165031LL-
43BOTTOM EXCHANGER HOSE 2ND GROUP5165032LL-
44PRESSURE GAUGE ∅ 60 3BAR7432515-
45PRESSURE GAUGE CAPILLARY7400901-
46FITTING 1/2" X 1/2"5300512.01-
47FITTING 3/8"G OT5300505-
48CHOKE ∅35229913-
49HOSE D12.7X18.8 3/4FC L=200CM7303503-

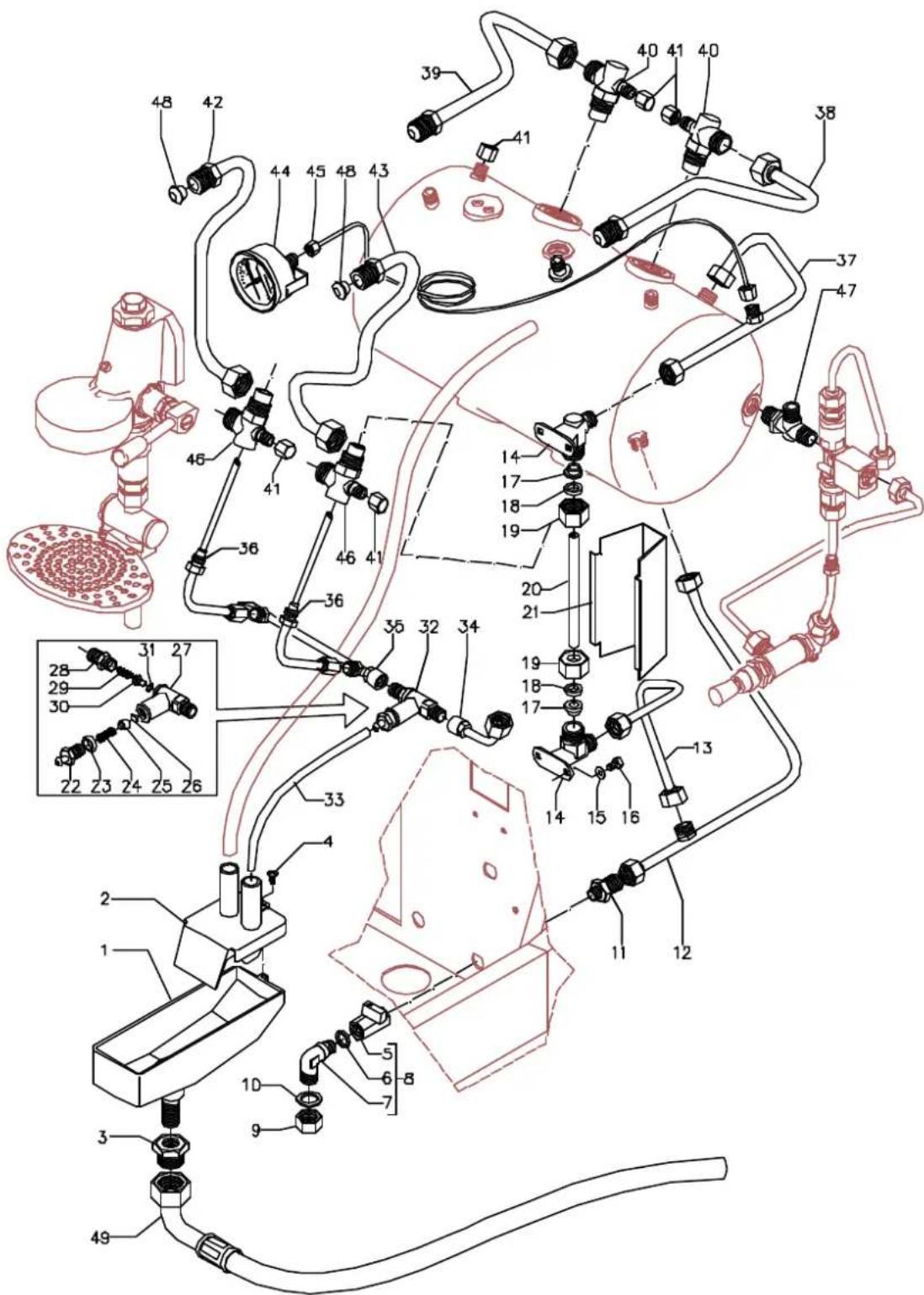

Technical diagram of a mechanical assembly with numbered components and labeled parts, including tubing, connectors, and a spray bottle.

POSDESCRIPTIONCODEREFERENCE
1DRIP TRAY ABS5374501-
2DRAIN CUP COVER5373104LL-
3FITTING M/F 3/4X3/85225294-
4TAPPING SCREW TB D3.9 X 9.5 UNI6954 A27809800-
5BALL COCK FF 1/4"G7451501-
6GASKET ∅18X13,5X25495005-
7UNION ELBOW 1/4"G X 3/8"G OT5301501-
8DRAINING TAP ASSY5965041-
9CAP NUT 3/8"G5221819-
10GASKET D15X3 ASBESTOS FREE5492011-
11STRAIGHT FITTING 1/4" X 3/8"G OT5225201-
12BOILER DRAIN HOSE5164066LL-
13GLASS-LEVEL HOSE5164065LL-
14GLASS LEVEL UPPER FITTING OT5302507-
16SCREW TE M6X107806409ZN-
17GLASS-LEVEL GASKET RUBBER5493026-
18GASKET-PRESS D18 X 11 X 35224802-
19NUT 1/2"G HOLE D12.7 OT5221828-
20GLASS-LEVEL HOSE D10 X 2.2 L=135MM SILCKSCREENED5430504-
21GLASS-LEVEL COVER5053004LW-
22RUBBER-HOLDER FITTING M12x1 OT5302071-
23OR GASKET 114 VITON7496052-
24CALIBRATED SPRING D1.1 H32 AISI 3025471506.01-
25GASKET-HOLDER5224619-
26GASKET D8 X 4 EPT 70SH5493001-
27SURPRESSION VALVE BODY5283048-
28STRAIGHT FITTING M12 X M13 H26.5 OT5302018-
29CALIBRATED SPRING D0.45 H22 AISI 3025471505-
30GASKET-HOLDER5224615-
31OR GASKET 105 VITON7496018-
32ASSEMBLY SURPRESSION VALVE 12BAR5965164-
33HOSE 8X5 L=250 SILICONE5194554-
34OVERPRESSURE VALVE INLET PIPE5163183.01LL-
35MANIFOLD HOSE5163180.01LL-
36INJECTOR PIPE5966535-
37GLASS-LEVEL HOSE5164064LL-
38UPPER EXCHANGER HOSE 2ND GROUP5165030LL-
39UPPER EXCHANGER HOSE 1ST GROUP (2-3-4GR)5165029LL-
40FITTING 1/2"G X 1/2"G5300503.01-
41PLUG M12X1 OT5221813-
42BOTTOM EXCHANGER HOSE 1ST GROUP5165031LL-
43BOTTOM EXCHANGER HOSE 2ND GROUP5165032LL-
44PRESSURE GAUGE ∅ 60 3BAR7432515-
45PRESSURE GAUGE CAPILLARY7400901-
46FITTING 1/2" X 1/2"5300512.01-
47FITTING 3/8"G OT5300505-
48CHOKE ∅35229913-
49HOSE D12.7X18.8 3/4FC L=200CM7303503-
50GLASS-LEVEL PROTECTION5373107-

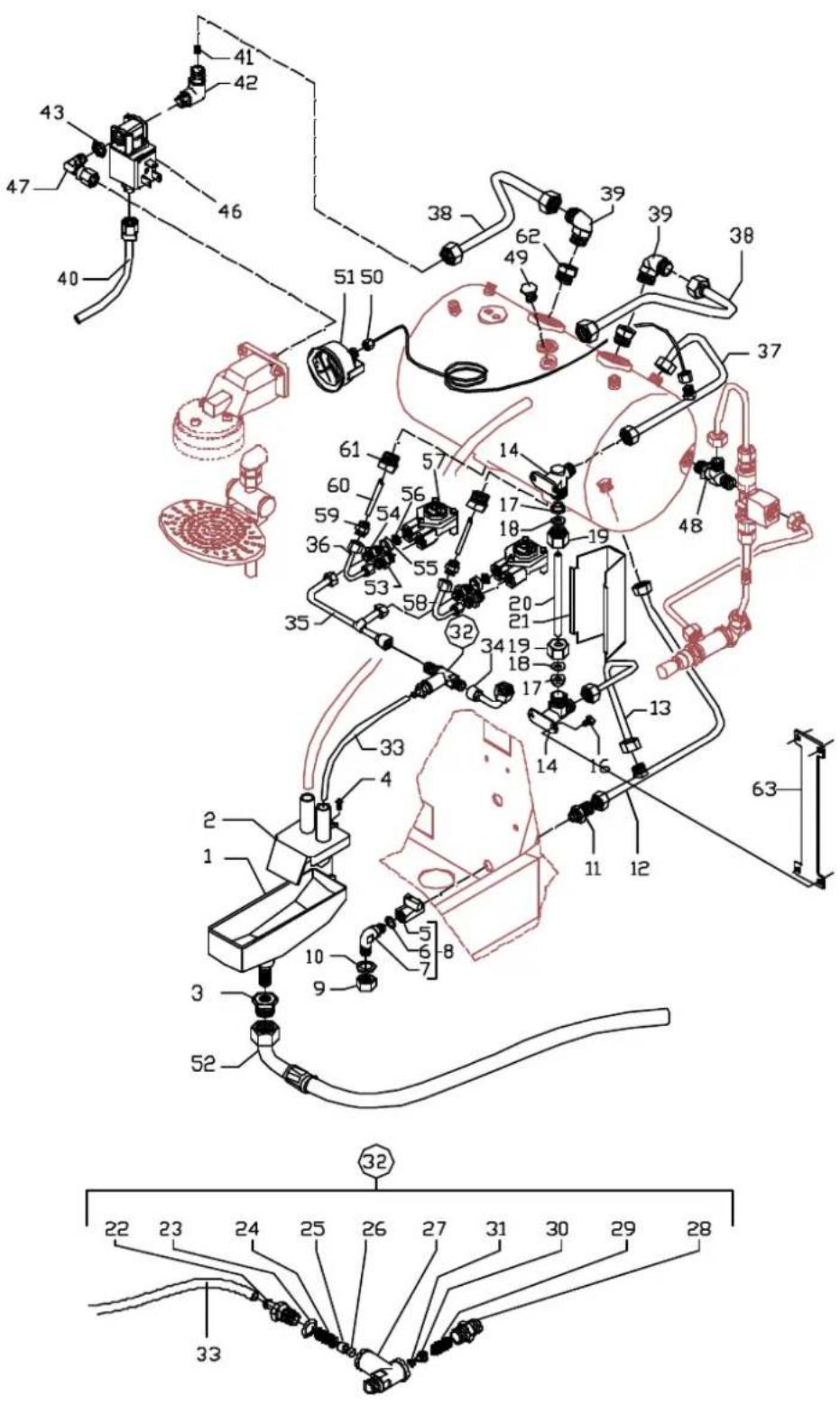

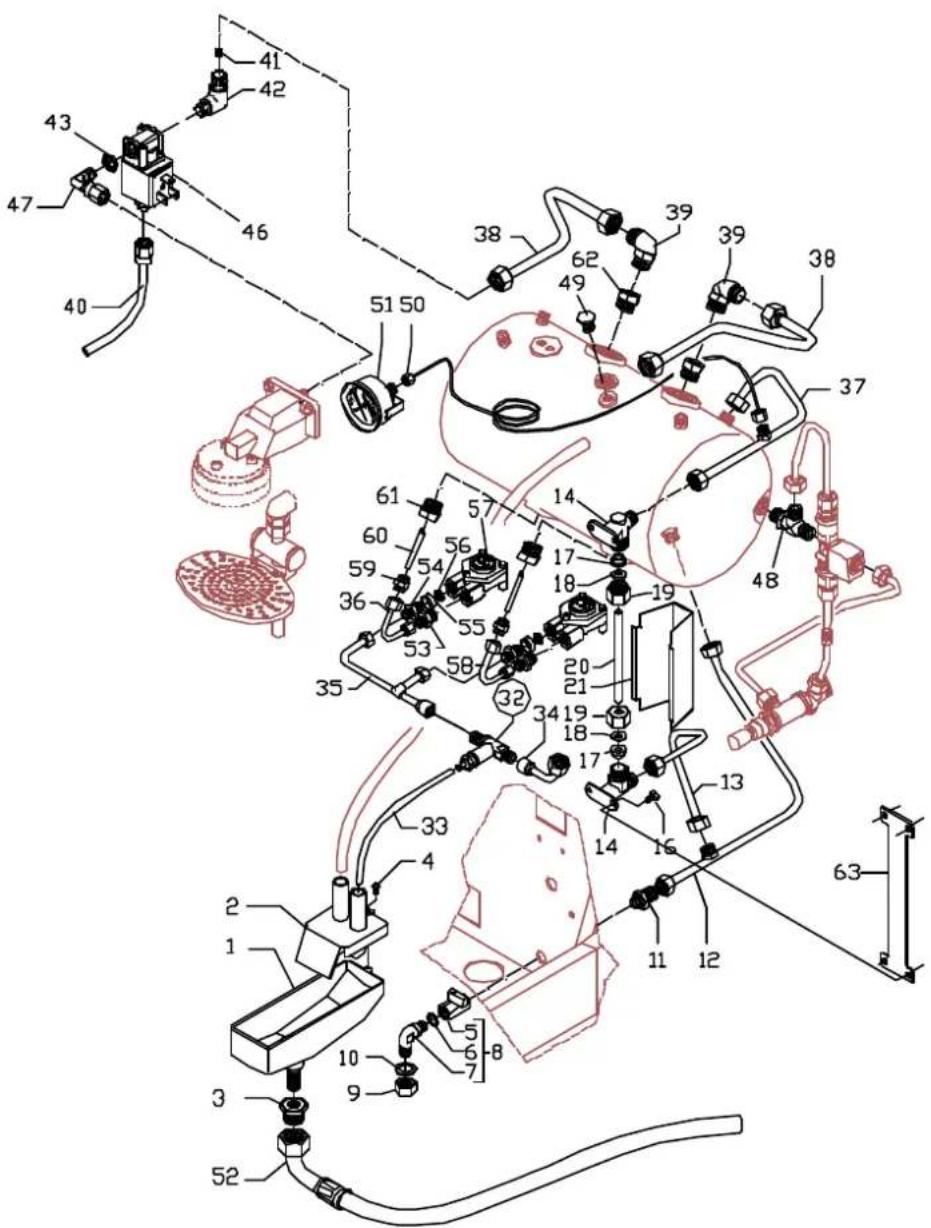

Technical diagram of a mechanical assembly with numbered components and labeled parts, including parts 1 through 50.

POSDESCRIPTIONCODEREFERENCE
1DRIP TRAY ABS5374501-
2DRAIN CUP COVER5373104LL-
3FITTING M/F 3/4X3/85225294-
4TAPPING SCREW TB D3.9 X 9.5 UNI6954 A27809800-
5BALL COCK FF 1/4"G7451501-
6GASKET ∅18X13,5X25495005-
7UNION ELBOW 1/4"G X 3/8"G OT5301501-
8DRAINING TAP ASSY5965041-
9CAP NUT 3/8"G5221819-
10GASKET D15X3 ASBESTOS FREE5492011-
11STRAIGHT FITTING 1/4" X 3/8"G OT5225201-
12BOILER DRAIN HOSE5164066LL-
13GLASS-LEVEL HOSE5164065LL-
14GLASS LEVEL UPPER FITTING OT5302507-
16SCREW TE M6X8 UNI 5739 8.87806405ZN-
17GLASS-LEVEL GASKET RUBBER5493026-
18GASKET-PRESS D18 X 11 X 35224802-
19NUT 1/2"G HOLE D12.7 OT5221828-
20GLASS-LEVEL HOSE D10 X 2.2 L=135MM SILCKSCREENED5430504-
21GLASS-LEVEL COVER5053004LW-
22RUBBER-HOLDER FITTING M12X15302026DC-
23SPACER D16X12.2 H6.7 OT5222201-
24CALIBRATED SPRING D1.1 H32 AISI 3025471506.01-
25GASKET-HOLDER D5.35224609-
26GASKET D8 X 4 EPT 70SH5493001-
27SURPRESSION VALVE BODY5283040-
28STRAIGHT FITTING M12 X M13 H26.5 OT5302018-
29CALIBRATED SPRING D0.45 H22 AISI 3025471505-
30GASKET-HOLDER5224615-
31OR GASKET 105 VITON7496018-

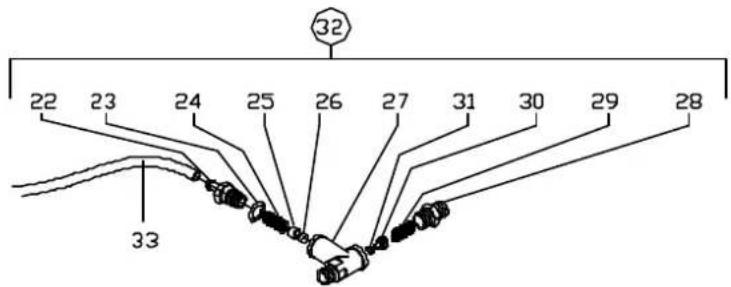

32ASSEMBLY SURPRESSION VALVE (UP TO 20.12.05)5965043-
32ASSEMBLY SURPRESSION VALVE (FROM 21.12.05)5965043.01-
33HOSE 8X5 L=250 SILICONE5194554-
34OVERPRESSURE VALVE INLET PIPE5163183.01LL-
35MANIFOLD HOSE5163260LL-
36HOSE D6 PTFE L=2105194553LL-
37GLASS-LEVEL HOSE5164064LL-
38EXCHANGER-GROUP SOLENOID VALVE HOSE5162308LL-
39UNION ELBOW M13X1/4"GC5301506-
40SOLENOID VALVE DRAIN HOSE SX5194587LL-
40SOLENOID VALVE DRAIN HOSE DX5194559LL-
41JET M6 X 6 HOLE D0.8 OT5223003-
42UNION ELBOW M12X1/8"G5301504-
43NUT 1/8"G H35221844-
44SOLENOID VALVE WITHOUT COIL PARKER7703014-
45SOLENOID VALVE COIL 115V PARKER7630332-
45SOLENOID VALVE COIL 230V PARKER7630331-
45SOLENOID VALVE COIL 240V PARKER7630330-
46SOLENOID VALVE 3 WAY 115V PARKER7701112-
46SOLENOID VALVE 3 WAY 230V PARKER7702311-
46SOLENOID VALVE 3 WAY 240V PARKER7702410-
47ASSEMBLY BANJO UNION5973053-
48FITTING 3/8"G OT5300505-

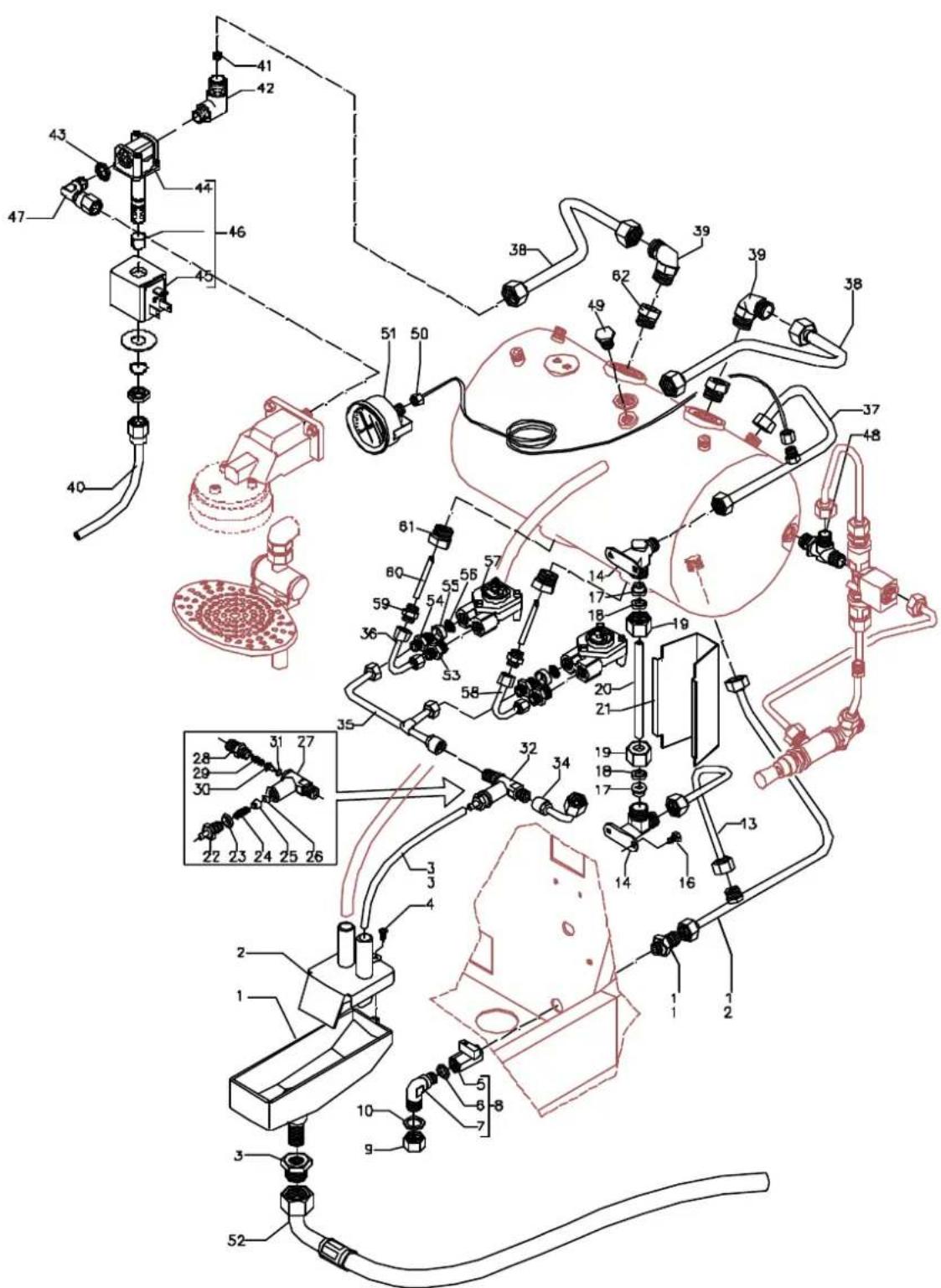

Technical diagram of a mechanical assembly with numbered components and labeled parts, likely for engineering or manufacturing documentation.

POSDESCRIPTIONCODEREFERENCE
49PLUG 3/8"G5226403-
50PRESSURE GAUGE CAPILLARY7400901-
51PRESSURE GAUGE ∅ 60 3BAR7432515-
52HOSE D12.7X18.8 3/4FC L=200CM7303503-
53FITTING 1/4"G OT7304510-
54STRAIGHT FITTING 1/4"G X M13 OT5302001-
55SPACER D11X8X6.5 PTFE5191501-
56NET FILTER D11 AISI 3045471001-
57FLOW METER + AUT. WITH LED7431001-
58HOSE D6 PTFE L=2655194521LL-
59STRAIGHT FITTING 1/8"G OT7304502-
60SUCTION HOSE D6 L=120MM PTFE5192311-
61FITTING 1/2"G5226415-
62FITTING 1/2"G ES26 H16 OT5225237-

Technical diagram of a mechanical assembly with numbered components and labeled parts, likely for engineering or manufacturing documentation.

POSDESCRIPTIONCODEREFERENCE
1DRIP TRAY ABS5374501-
2DRAIN CUP COVER5373104LL-
3FITTING M/F 3/4X3/85225294-
4TAPPING SCREW TB D3.9 X 9.5 UNI6954 A27809800-
5BALL COCK FF 1/4"G7451501-
6GASKET ∅18X13,5X25495005-
7UNION ELBOW 1/4"G X 3/8"G OT5301501-
8DRAINING TAP ASSY5965041-
9CAP NUT 3/8"G5221819-
10GASKET D15X3 ASBESTOS FREE5492011-
11STRAIGHT FITTING 1/4" X 3/8"G OT5225201-
12BOILER DRAIN HOSE5164066LL-
13GLASS-LEVEL HOSE5164065LL-
14GLASS LEVEL UPPER FITTING OT5302507-
16SCREW TE M6X107806409ZN-
17GLASS-LEVEL GASKET RUBBER5493026-
18GASKET-PRESS D18 X 11 X 35224802-
19NUT 1/2"G HOLE D12.7 OT5221828-
20GLASS-LEVEL HOSE D10 X 2.2 L=135MM SILCKSCREENED5430504-
21GLASS-LEVEL COVER5053004LW-
22RUBBER-HOLDER FITTING M12x1 OT5302071-
23OR GASKET 114 VITON7496052-
24CALIBRATED SPRING D1.1 H32 AISI 3025471506.01-
25GASKET-HOLDER5224619-
26GASKET D8 X 4 EPT 70SH5493001-
27SURPRESSION VALVE BODY5283048-
28STRAIGHT FITTING M12 X M13 H26.5 OT5302018-
29CALIBRATED SPRING D0.45 H22 AISI 3025471505-
30GASKET-HOLDER5224615-
31OR GASKET 105 VITON7496018-
32ASSEMBLY SURPRESSION VALVE 12BAR5965164-
33HOSE 8X5 L=250 SILICONE5194554-
34OVERPRESSURE VALVE INLET PIPE5163183.01LL-
35MANIFOLD HOSE5163260LL-
36HOSE D6 PTFE L=2105194553LL-
37GLASS-LEVEL HOSE5164064LL-
38EXCHANGER-GROUP SOLENOID VALVE HOSE5162308LL-
39UNION ELBOW M13X1/4"GC5301506-
40SOLENOID VALVE DRAIN HOSE SX5194587LL-
40SOLENOID VALVE DRAIN HOSE DX5194559LL-
41JET M6 X 6 HOLE D0.8 OT5223003-
42UNION ELBOW M12X1/8"G5301504-
43NUT 1/8"G H35221844-
46SOLENOID VALVE 3 WAY 115V ODE7701117-
46SOLENOID VALVE 3 WAY 230V ODE7702316-
46SOLENOID VALVE 3 WAY 240V ODE7702411-
47ASSEMBLY BANJO UNION5973053-
48FITTING 3/8"G OT5300505-
49PLUG 3/8"G5226403-
50PRESSURE GAUGE CAPILLARY7400901-
51PRESSURE GAUGE ∅ 60 3BAR7432515-
52HOSE D12.7X18.8 3/4FC L=200CM7303503-
53FITTING 1/4"G OT7304510-

Technical diagram of a mechanical assembly with numbered components and labeled parts

32 22 23 24 25 26 27 31 30 29 28 33

POSDESCRIPTIONCODEREFERENCE
54STRAIGHT FITTING 1/4"G X M13 OT5302001-
55SPACER D11X8X6.5 PTFE5191501-
56NET FILTER D11 AISI 3045471001-
57FLOW METER + AUT. WITH LED7431001-
58HOSE D6 PTFE L=2655194521LL-
59STRAIGHT FITTING 1/8"G OT7304502-
60SUCTION HOSE D6 L=120MM PTFE5192311-
61FITTING 1/2"G5226415-
62FITTING 1/2"G ES26 H16 OT5225237-
63GLASS-LEVEL PROTECTION5373107-

Technical diagram of a mechanical assembly with numbered components and labeled parts, including parts 1 through 52.

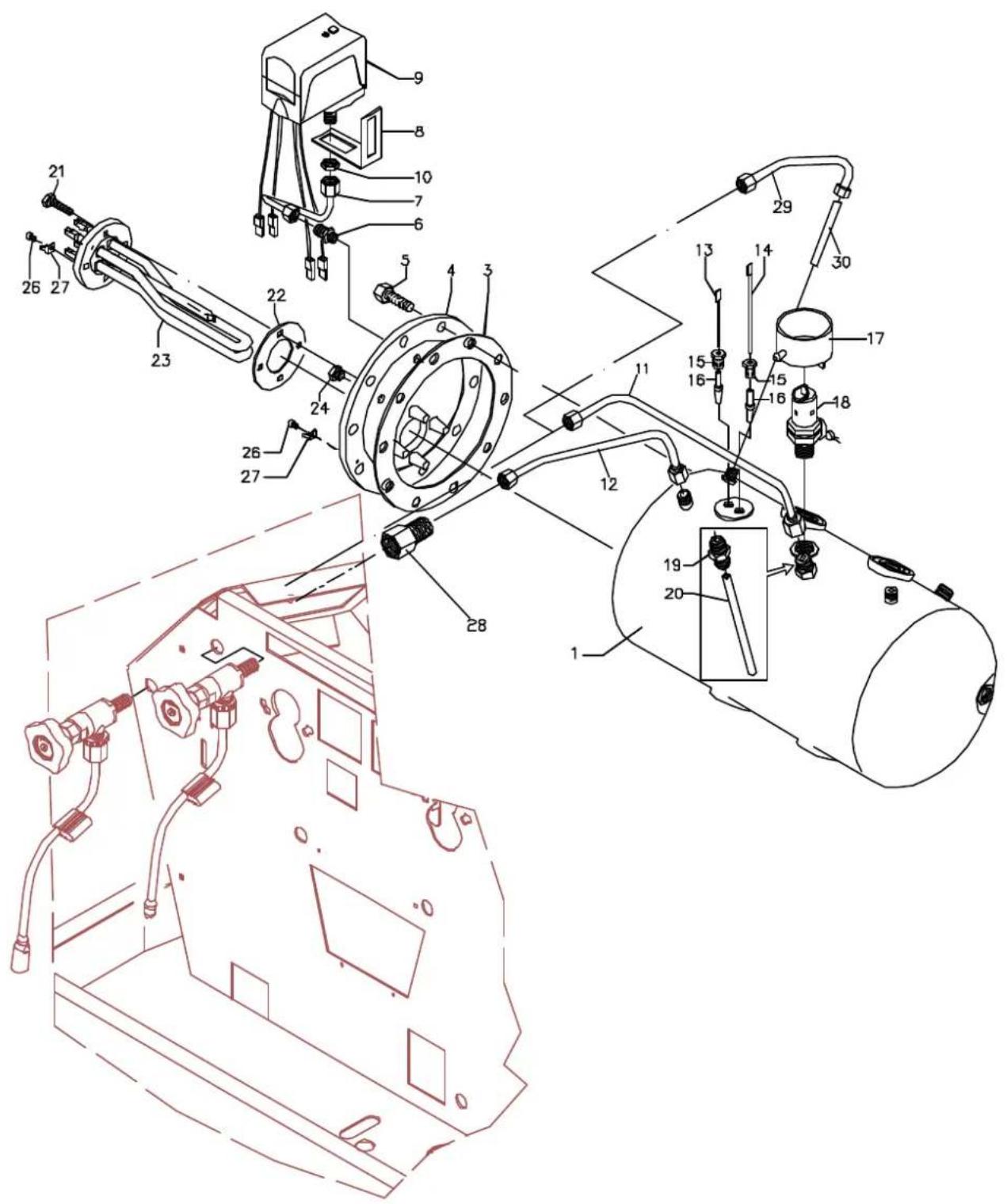

POSDESCRIPTIONCODEREFERENCE
1BOILER 2GR5321015BL-
3GASKET D203 X 151 X 2 ASBESTOS FREE5492005-
4BOILER FLANDE D205 OT5283502-
5SCREW TE M10X18 DIN 933 A27816424-
6STRAIGHT FITTING M12 X M10 OT5302010-
7PRESSOSTAT HOSE5162212LL-
8SQUARE FRO PRESSOSTAT5017814LW-
9PRESSOSTAT SIRAI P302/6 (UP TO 25.10.06)7433001-
9PRESSOSTAT PARKER PS325/1 (FROM 26.10.06)7433015-
10NUT 1/4"G H5 OT5221821-
11WATER TAP HOSE MN VERSION5163177LL-
12LEFT STEAM TAP HOSE MN VERSION5163178LL-
12LEFT STEAM TAP HOSE DE VERSION5162307LL-
13LEVEL PROBE 2-3-4GR. D3X90X6.3 AISI 3045265807-
14LEVEL PROBE D3X160X4.85265811-
15STRAIGHT FITTING M10 OT5225205-
16PROBE SHEATH D8 X 45 HOLE D3 PTFE5192001-
17COMPLETE CUP5963047-
18ASSEMBLY SAFETY VALVE 1.5 BAR5965015.01-
19STRAIGHT FITTING 3/8"G X M13 ES.22 H30 OT MN VERSION5302005-
20SUCTION HOSE D8X1 150MM PTFE MN VERSION5192305-
21SCREW TE M8X18 DIN933 A27816423-
22GASKET D76 X 39 X 2 ASBESTOS FREE5492006-
23HEATING ELEMENT 2GR 2600W 110/120V (FROM 19.05.06)5721131-
23HEATING ELEMENT 2GR 2750/3300W 220/240V5722242-
23HEATING ELEMENT 2GR 4000W 240V5722435-
24PLUG M10 H12 OT5226404-
26SCREW TCI M4X6 UNI 6107 OT7826212-
27FASTON 45° HOLE D4.37615003-
28FITTING M/F M13x1 DE VERSION5302064-
29WATER TAP HOSE DE VERSION5163259LL-
30SUCTION HOSE D8X1 150MM PTFE DE VERSION5192310-

Technical diagram of a mechanical assembly with numbered components and exploded view

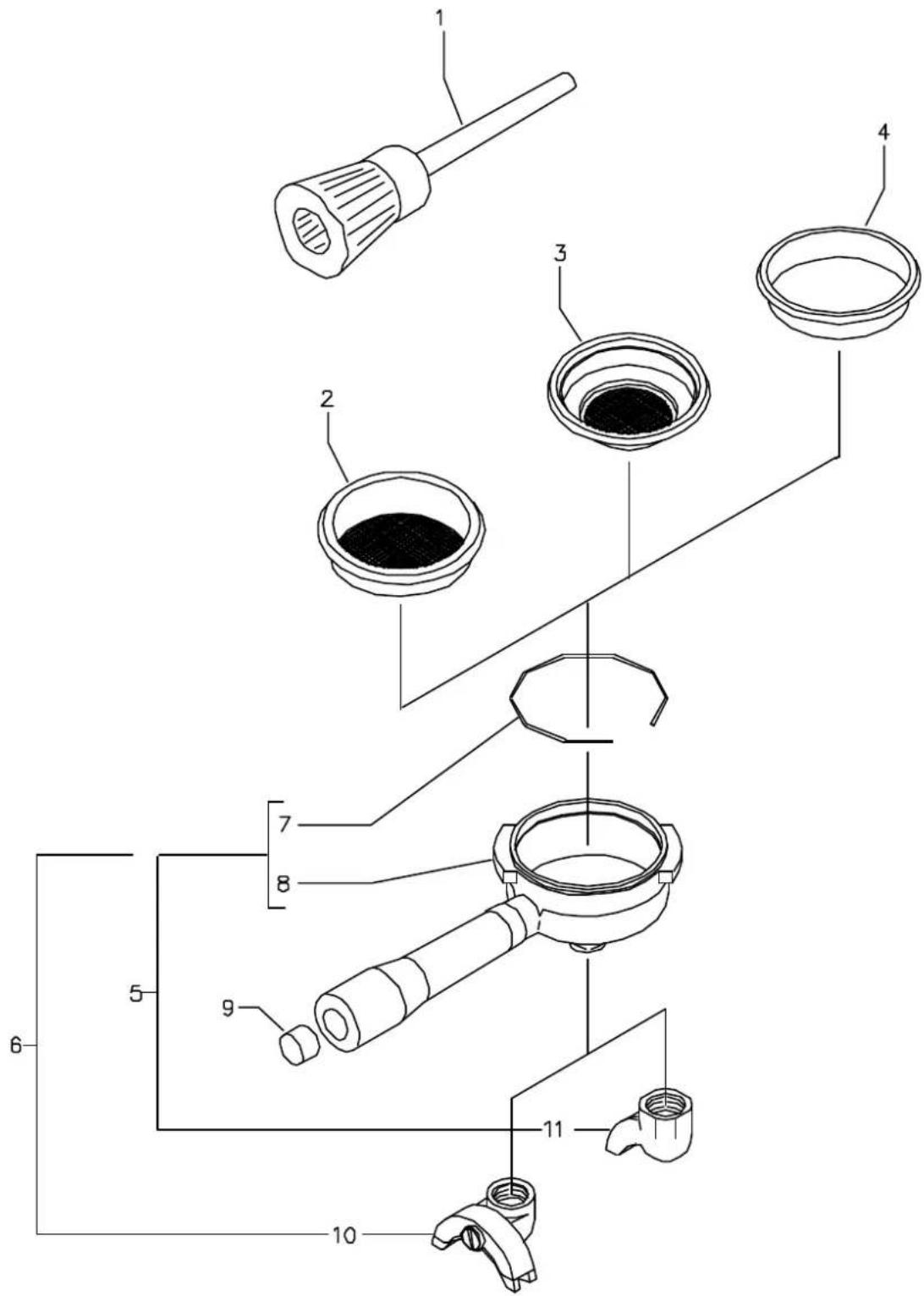

POSDESCRIPTIONCODEREFERENCE
1CLEANING BRUSH7990603-
2FILTER 2 CUPS 12 GRAMS5471007-
2FILTER 2 CUPS 14 GRAMS5471016-
3FILTER 1 CUP 6 GRAMS5471004-
3FILTER 1 CUP 8 GRAMS5471011-
4BLIND FILTER5471003-
5ASSEMBLY COMPLETE FILTER-HOLDER 1 CUP5965551.01-
6ASSEMBLY COMPLETE FILTER-HOLDER 2 CUPS5965537.01-
7FILTER-HOLDER SPRING D1.2 AISI 3025471527-
8COMPLETE FILTER-HOLDER7479930R-
9PLUG5373915CM-
10SPOUT 2 WAY7305007-
11SPOUT 1 WAY7305006-

Technical diagram of a mechanical assembly with numbered components for identification

POSDESCRIPTIONCODEREFERENCE
1CLEANING BRUSH7990603-
2FILTER 2 CUPS 12 GRAMS WITH RUN CHANNEL5471021-
2FILTER 2 CUPS 14 GRAMS WITH RUN CHANNEL5471026-
3FILTER 1 CUP 6 GRAMS WITH RUN CHANNEL5471020-
3FILTER 1 CUP 8 GRAMS WITH RUN CHANNEL5471024-
4BLIND FILTER5471003-
5ASSEMBLY COMPLETE FILTER-HOLDER 1 CUP5965551.01-
6ASSEMBLY COMPLETE FILTER-HOLDER 2 CUPS5965537.01-
7FILTER-HOLDER SPRING D1.2 AISI 3025471527-
8FILTER-HOLDER7479972-
9PLUG5373915CM-
10SPOUT 2 WAY7305007-
11SPOUT 1 WAY7305006-
12FILTER-HOLDER KNOB7371514-

Technical diagram of a mechanical assembly with numbered components and dimension lines

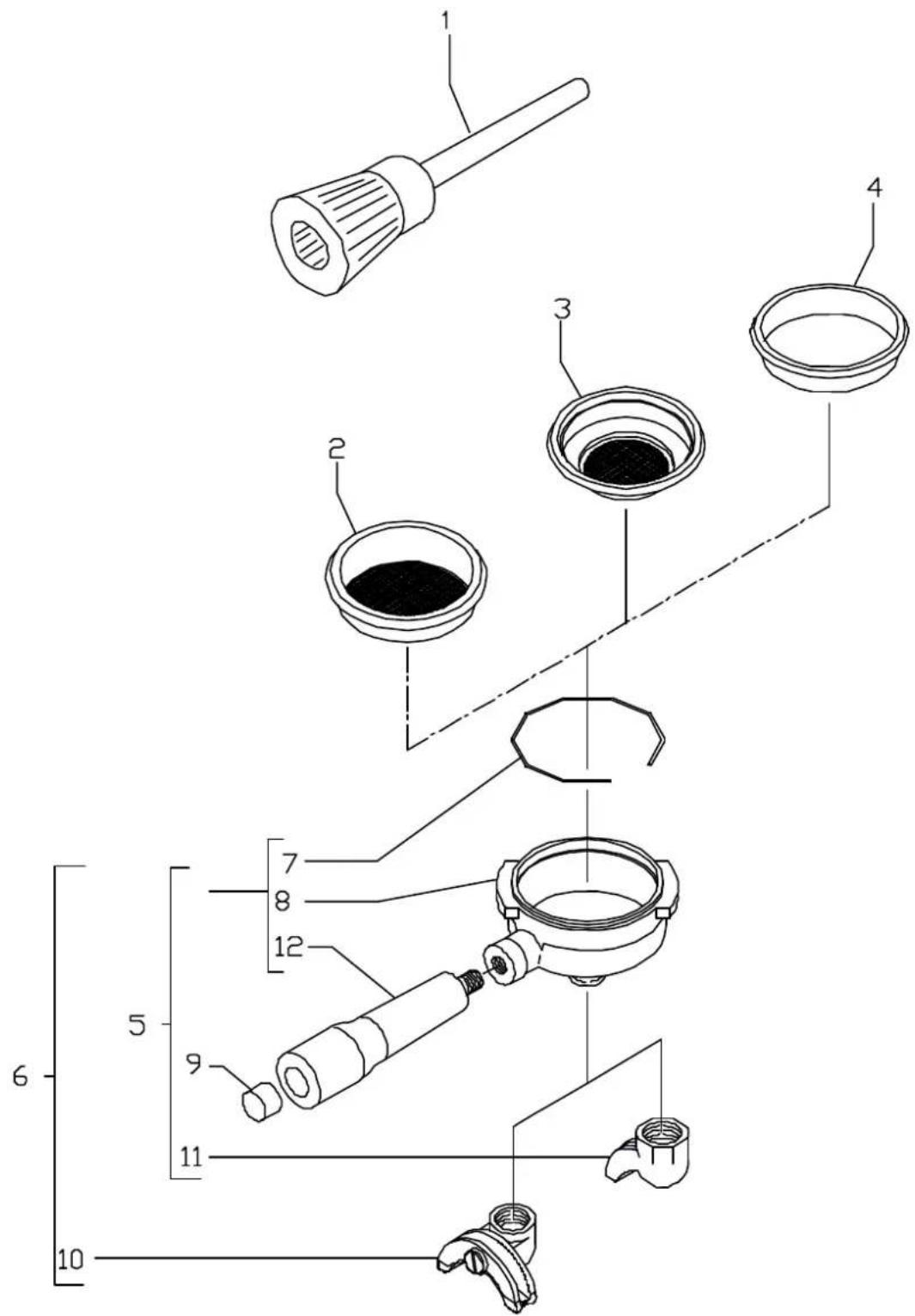

POSDESCRIPTIONCODEREFERENCE
1CLEANING BRUSH7990603-
2FILTER 2 CUPS 12 GRAMS5471007-
2FILTER 2 CUPS 14 GRAMS5471016-
3FILTER 1 CUP 6 GRAMS5471004-
3FILTER 1 CUP 8 GRAMS5471011-
4BLIND FILTER5471003-
5ASSEMBLY COMPLETE FILTER-HOLDER 1 CUP5965561.02-
6ASSEMBLY COMPLETE FILTER-HOLDER 2 CUPS5965562.02-
7FILTER-HOLDER SPRING D1.4 AISI 3025471527-
8FILTER-HOLDER5286007.01CM-
9PLUG5373915CM-
10SPOUT 2 WAY7305007-
11SPOUT 1 WAY7305006-
12FILTER-HOLDER KNOB7371514-

Technical diagram of a mechanical assembly with numbered components and dimension lines

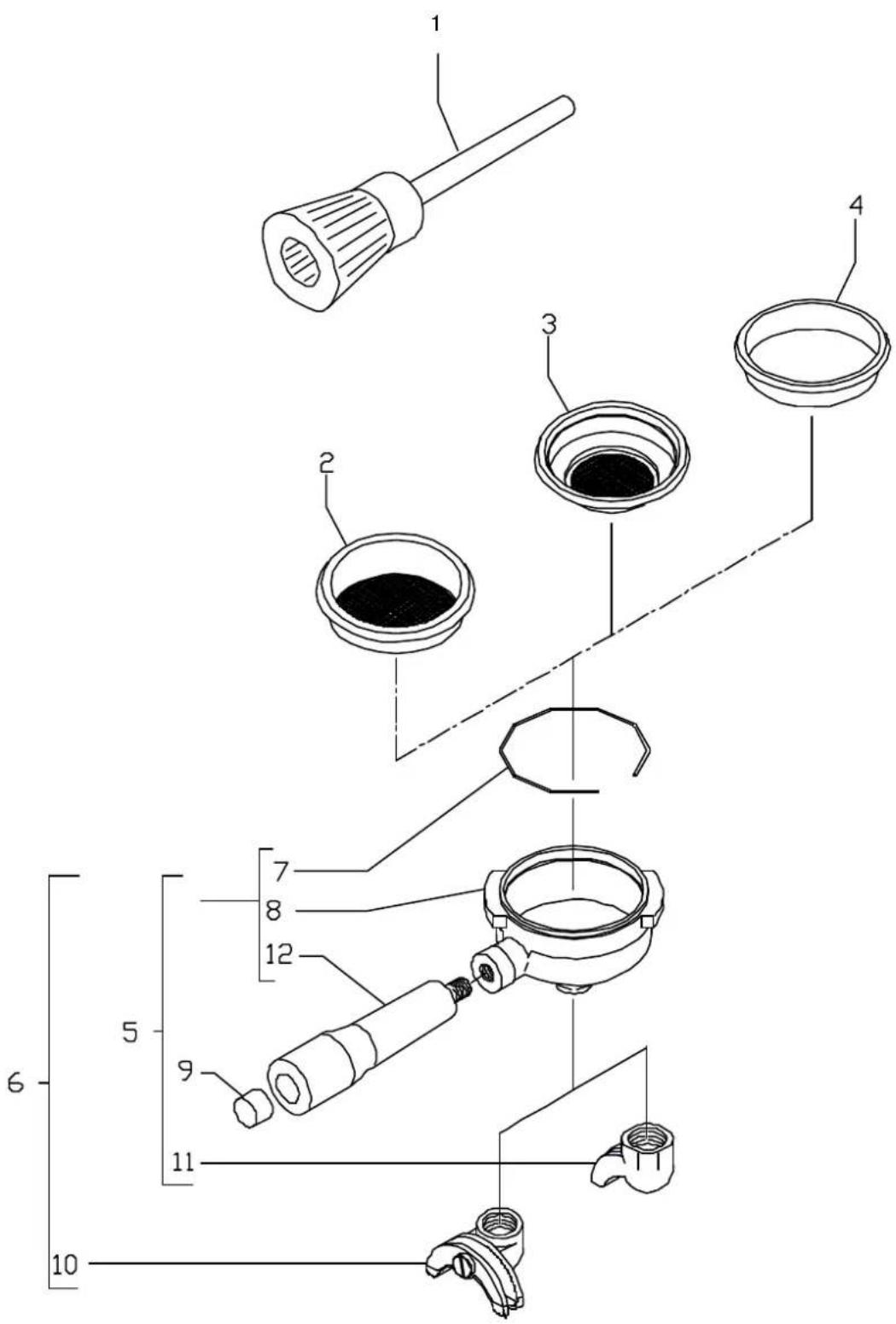

POSDESCRIPTIONCODEREFERENCE
1CLEANING BRUSH7990603-
2FILTER 2 CUPS 12 GRAMS WITH RUN CHANNEL5471021-
2FILTER 2 CUPS 14 GRAMS WITH RUN CHANNEL5471026-
3FILTER 1 CUP 6 GRAMS WITH RUN CHANNEL5471020-
3FILTER 1 CUP 8 GRAMS WITH RUN CHANNEL5471024-
4BLIND FILTER5471003-
5ASSEMBLY COMPLETE FILTER-HOLDER 1 CUP5965561.02-
6ASSEMBLY COMPLETE FILTER-HOLDER 2 CUPS5965562.02-
7FILTER-HOLDER SPRING D1.2 AISI 3025471527-
8FILTER-HOLDER5286007.01CM-
9PLUG5373915CM-
10SPOUT 2 WAY7305007-
11SPOUT 1 WAY7305006-
12FILTER-HOLDER KNOB7371514-

Technical diagram of a mechanical assembly with numbered components and dimension lines

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Bezzera

Modèle : Galatea

Catégorie : Machine à café
