MODE D'EMPLOI A19M Well Straler

Mode d'emploi et guide d'installation pour foyers et radiateurs à gaz avec vanne Mertik/Maxitrol

A6-A7-A8-A18-A19-A19M-A99

A108 - A108R - A116 - P23

Sommaire

1. Introduction 2

1.1. Avant-propos 2
1.2.Entretien 2
1.3. Sécurité 3

1.3.1. Mesures de sécurité à observer 3

1.3.2. Sécurité anti-refoulement – DAT/TTB 3

1. Utilisation de votre appareil 4

2.1. Allumage 4
2.2. Allumage du brûleur principal et réglage de la température 4
2.3. Extinction 5
2.4. Position de nuit 5

2.5. Appareils équipés de brûleur d'ambiance

2.5.1. Appareils équipés de 2 brûleurs indépendants
2.5.2. Appareils équipés d'un brûleur d'ambiance

1. Installation de votre appareil 5

3.1. Conduite de gaz et raccordement 5
3.2. Combustion atmosphérique (raccordement cheminée) 6
3.3. Combustion étanche 6

1. Mesures de sécurité 7
2. Garantie 7
3. Information technique 7

1. Introduction

1.1. Avant-propos

Nous vous félicitons pour l'achat de votre appareil à gaz Well Straler.

Nous sommes heureux de vous compter parmi nos clients. Ce produit de qualité vous procurera pendant de longues années le plaisir d'une chaleur agréable et d'un jeu de flammes unique.

Avant d'utiliser cet appareil, veuillez lire attentivement le mode d'emploi et conservez ce livret soigneusement.

L'installation et la mise en marche doivent se faire par des professionnels suivant les normes en vigueur. Assurez-vous que votre installateur vous explique, lors de la mise en marche, l'utilisation, la commande et l'entretien de votre appareil. Chaque appareil a été essayé, réglé minutieusement et scellé en usine conformément la catégorie I2E+ ou I3P. Toute modification aux dispositifs de réglage par des personnes non autorisées, donne lieu à la suppression de la garantie et nous dégage de toute responsabilité quant à la sécurité et au bon fonctionnement de l'appareil.

L'appareil est recouvert d'une couche de laque thermorésistante. Lors des premières heures d'utilisation du foyer, il est absolument normal que cette laque dégage une odeur; ceci est cependant sans danger et afin d'y remédier, il est conseillé de laisser fonctionner l'appareil pendant quelques heures en prenant soin de bien ventiler le local.

1.2. Entretien

L'entretien courant se limite au dépoussiérage de l'habillage, ou de la façade et de l'encadrement décoratif, et au lavage du pyrex avec un produit spécial vitres, ceci lorsque l'appareil est refroidi. Afin d'éviter tout risque d'ennuis ou de pannes au cours de la saison de chauffe, il est conseillé de faire effectuer un entretien annuel par un spécialiste, de préférence pendant l'été. Le contrôle de la conduite gaz est également souhaitable.

Un entretien annuel comprend :

• La vérification du thermocouple: s'assurer que la pointe de celui-ci n'a pas été brûlée;

• La vérification des injecteurs du brûleur ou de la veilleuse; voir s'ils ne sont ni bouchés, ni encrassés;
  • La vérification du pièzo et de la bougie d'allumage;
  • Le nettoyage du brûleur en soufflant dans les ouvertures;
  • Le nettoyage de la veilleuse ;

• Le contrôle de l'étanchéité de l'appareil et particulièrement les pièces qui auraient été démontées et remontées;
  • Le contrôle du bon fonctionnement de l'appareil:

• Vérifier l'allumage de la veilleuse;

• S'assurer que la veilleuse soit bien réglée;
• Contrôler l'allumage du brûleur principal; il faut qu'il soit rapide et silencieux;

• Tester le bon fonctionnement du thermostat;

• Un test de fonctionnement du TTB (combustion non - étanche);

• Un dépoussiérage du ventilateur (si présent);
• Un contrôle des tuyaux d'alimentation et d'évacuation.

1.3. Sécurité

1.3.1. Mesures de sécurité à observer

- Utiliser l'appareil pour le chauffage et non pour d'autres applications;

- Prendre soin qu'aucun matériel combustible ou qu'aucun rideau ne soit en contact avec l'appareil;

- Les enfants ou les personnes qui ne sont pas au courant du fonctionnement de l'appareil ne peuvent en aucun cas s'approcher de l'appareil sans surveillance;

• Il est interdit de s'asseoir sur l'appareil;

• Ne rien poser sur ou contre l'appareil;

- Ne pas laisser des enfants ou des personnes plus faibles dormir devant l'appareil;

- Ne pas utiliser d'aérosol près de l'appareil pendant le fonctionnement;

- Il est défendu de poser des matériaux combustibles, plantes etc... devant l'évacuation des gaz brûlés;

- Il est défendu de conserver des produits inflammables près de l'appareil à gaz;

- Les parties composantes de l'évacuation des gaz brûlés ne peuvent pas être mise en contact avec des matériaux combustibles;

- Ne jamais laisser le robinet de coupure de l'arrivée gaz ouvert lorsque l'appareil est éteint;

- Ne cherchez jamais une fuite avec une flamme. Pour vérifier l'étanchéité de l'installation, utilisez uniquement de l'eau savonneuse ou un détergent;

- Un pyrex cassé ou félé est à remplacer avant l'utilisation de l'appareil;

- Il est défendu de poser des matériaux combustibles sur les bûches, charbons, ou cailloux;

- Vu la grande chaleur dégagée par la soufflerie et le rayonnement il est conseillé de ne pas toucher la façade pendant le fonctionnement de l'appareil;

- Mettez un écran de protection devant l'appareil, par exemple dans les crèches ou dans les endroits avec des personnes âgées ou invalides

- Ne jamais faire fonctionner l'appareil sans la vitre ; veillez à ce qu'elle soit bien fermée.

1.3.2. Sécurité anti-refoulement (TTB)

Tous les appareils avec combustion non étanche sont équipés d'un dispositif de contrôle d'atmosphère thermique (TTB) qui met l'appareil hors fonctionnement, y compris la veilleuse, en cas de déficience causée par:

• Un tirage insuffisant de la cheminée;
• Une dépression dans la pièce par un système d'aspiration mécanique;
• Un manque d'air;
• Un refoulement de la cheminée;
• Une obstruction de la cheminée.

Dès que la cause du tirage anormal est supprimée, l'appareil pourra à nouveau être rallumé et fonctionner normalement. Il est défendu de déplacer ou de déconnecter le système TTB. En cas de problème contactez votre installateur. Les pièces défectueuses doivent obligatoirement être remplacées par des pièces d'origine. L'installateur ne peut en aucun cas modifier la position du TTB.

2. Utilisation de votre appareil

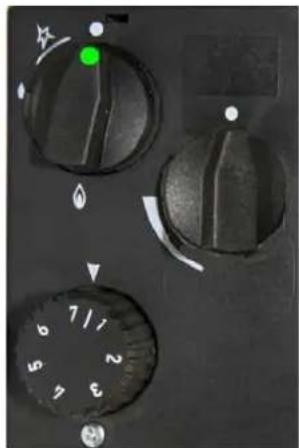

2.1. Allumage

W721 vanne Mertik/Maxitrol avec brûleur d'ambiance

W72 vanne Mertik/Maxitrol sans brûleur d'ambiance

• Ouvrir le robinet d'arrêt de la conduite de gaz;
• Lors d'un premier allumage ou après un arrêt prolongé, purger la conduite de gaz en enfonçant le bouton d'allumage sur position☆;
• Tourner le bouton d'allumage jusqu'à et presser à fond – attendre 5 sec.;
• Le bouton d'allumage étant toujours enfoncé, tourner jusqu'à la position veilleuse et attendre 10 sec. (petite flamme);
• Lorsque la veilleuse est allumée, maintenir le bouton d'allumage toujours enfoncé pendant 20 sec.;
• En relâchant le bouton, la veilleuse doit rester allumée (bouton en position veilleuse);
• Au cas où l'allumage ne se produirait pas, recommencer l'opération.

2.2. Allumage du brûleur principal et réglage de la temperature

Tourner le bouton d'allumage jusqu'à la position brûleur (grande flamme) et le bouton du thermostat (bouton avec chiffres) à la température souhaitée. Le repère 1 du bouton du thermostat correspond à ±13°C. Une graduation correspond à ±3°C (p.ex. position 4 = ±22°C).

Veuillez prendre soin de placer le bulbe dans en endroit permettant une circulation normale de l'air par convection. Il appartient à l'installateur de déterminer l'endroit le plus approprié.

W721 valve Mertik/Maxitrol avec brûleur d'ambiance

W72 valve Mertik/Maxitrol sans brûleur d'ambiance

Pour éteindre complètement l'appareil, ramener le bouton d'allumage sur position veilleuse (petite flamme), puis enfoncer légèrement et tourner ensuite sur position

2.4. Position de nuit

Tourner le bouton d'allumage en position veilleuse (petite flamme); seule la veilleuse restera allumée.

Important: La veilleuse est la sécurité de l'appareil. Si pour une raison ou pour une autre, la veilleuse s'éteint, il faudra attendre au moins 5 min. avant de l'allumer à nouveau.

2.5. Appareils équipés de brûleur d'ambiance

2.5.1. Appareil équipé de 2 brûleurs indépendants (A108-A108R-A116)

Le brûleur arrière s'allume en tournant le bouton du thermostat (bouton avec chiffres) jusqu'à la position souhaitée. Lorsque la température programmée est atteinte, le brûleur s'éteint automatiquement. Le brûleur avant s'allume en tournant le bouton du brûleur d'ambiance (bouton avec ligne grossissante) jusqu'à la position souhaitée. Ce brûleur continuera à fonctionner avec de grandes flammes jaunes pour ainsi procurer l'ambiance d'un véritable feu ouvert.

2.5.2. Appareil équipé d'un brûleur d'ambiance

La commande du brûleur d'ambiance (bouton avec ligne grossissante) permet de faire fonctionner les deux brûleurs en continu, indépendamment de la position du bouton du thermostat.

2. Installation de votre appareil

L'appareil doit être installé selon les règles de l'art et conformément aux normes les plus récentes en vigueur. S'il s'agit d'un foyer à combustion atmosphérique, il ne pourra être installé que dans un local suffisamment

ventilé. L'appareil est prévu pour une utilisation en raccordement à une installation de gaz agréée, pourvue d'un compteur officiel.

En ce qui concerne les cheminées des poêles/foyers au gaz, par défaut, la norme NBN B61-002 « chaudières de chauffage central dont la puissance nominale est inférieure à 70 kW. Prescriptions concernant leur espace d'installation, leur amenée d'air et leur évacuation de fumée » sert de référence et ce en particulier pour les matériaux à utiliser pour les cheminées et les tubages.

Installation par un installateur Cerga ou contrôle par une organisation de contrôle.

L'appareil doit être installé selon les règles de l'art et doit répondre aux normes en vigueur. La plus petite modification nous décharge de toute responsabilité concernant la sécurité et le bon fonctionnement

de l'appareil. La garantie n'est pas appliquée si les instruments de réglage sont

modifiés par des personnes non qualifiées. Contrôler avant l'installation si les conditions locales, le type de gaz et la pression correspondent aux réglages de l'appareil.

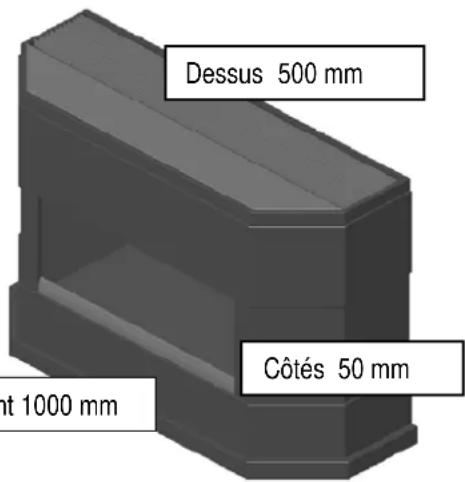

Distance minimale à respecter par rapport à des matériaux inflammables:

• devant : 1000 mm
• au dessus : 400 mm
• côtés : 50 mm

Dessus 500 mm Côtés 50 mm at 1000 mm

Avant d'installer, contrôler que les conditions d'alimentation en gaz locales (type et pression) sont conformes aux informations figurant sur la plaquette signalétique de votre appareil. Vous trouverez les prescriptions techniques de votre appareil dans les dernières pages de cette notice. Cet appareil ne peut pas être installé ou utilisé si la

vitre est endommagée et surtout pas si elle est ouverte. Veillez à l'installer sur un plancher ou sur une surface suffisamment solides pour supporter le poids du foyer.

Important: Si l'appareil est placé contre une paroi ou sur un sol sans protection contre la chaleur, une plaque de protection complémentaire derrière ou sous l'appareil est requise.

3.1. Conduites de gaz et raccordement

• Seules les conduites en métal sont permises, en acier ou en cuivre.
• A l'extrémité de la conduite, à proximité de l'appareil, une vanne de fermeture agréée est indispensable pour couper l'arrivée de gaz lors d'un démontage éventuel.
• Rechercher de la poussière ou des saletés éventuelles dans la conduite avant de la connecter à l'appareil. Cette précaution est très importante pour la sécurité de l'appareil étant donné que la poussière ou les saletés peuvent gêner le fonctionnement de la vanne gaz, ou même bloquer la fermeture de la sortie gaz.
• La vanne de raccordement est munie d'un filetage intérieur 3/8" G.
• Seuls des matériaux agréés seront employés pour l'étanchéité des filets d'écrous.
• Pour les conduites en cuivre, utiliser du brasage fort d'une température de fusion supérieure à 450°.
• La perte de pression sur les conduites ne peut être que d'un mbar maximum.
• Utiliser exclusivement des raccordements bicônes à écrous d'au moins 0,7 × ∅. Les raccordements fantaisistes sont très dangereux vu que l'écrou en laiton peut éclater après un certain temps et donc provoquer des fuites de gaz.
• Raccorder le câble électrique à une prise de courant 230V monophasé avec prise de terre (si présente).

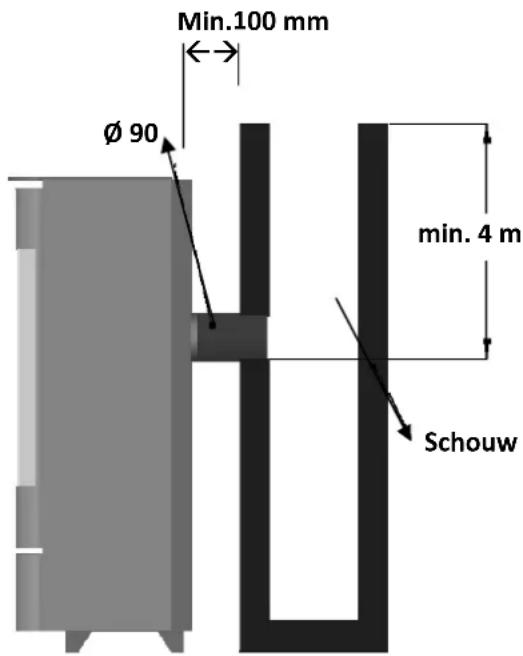

3.2. Combustion atmosphérique

• Le buselot est prévu pour des buses de ∅ 90.
- Le poêle doit être raccordé à une cheminée en bon état de fonctionnement. Ramoner la cheminée si nécessaire et nettoyer la fosse de suie.
- La hauteur de la cheminée doit être de minimum 4 mètres.
- Au cas où la buse doit traverser une paroi combustible, l'ouverture de cette paroi doit être d'au moins 2 cm plus grande que la buse qui ne doit en aucun cas toucher ou être en contact avec cette paroi. Le mieux est d'isoler cette buse avec de la laine de verre ou de la laine de roche.
- S'il y a de la suie dans la cheminée, il faut travailler avec un flexible en Inox agréé qui va jusqu'au sommet de la cheminée.
- Dans une nouvelle construction, le canal d'une cheminée récemment maçonnée a besoin de 6 mois pour sécher avant de pouvoir être utilisé pour le raccordement d'un foyer.

Min.100 mm Ø 90 min. 4 m Schouw

La distance minimale à respecter entre l'arrière de l'appareil et le mur est de 100 mm

3.3. Combustion étanche (P23)

3.3.1. QUAND L'UTILISER?

Ce type d'évacuation de gaz doit être utilisé quand la buse doit traverser un mur extérieur.

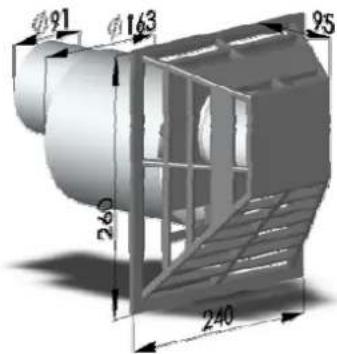

3.3.2. DIMENSIONS

La ventouse du P23 (KW207) est incluse dans l'emballage.

φ91 φ163 95 260 240

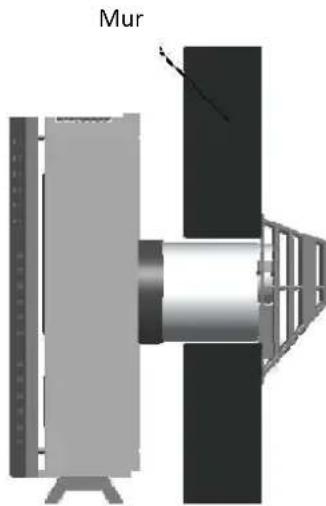

3.3.3. PLACEMENT DE LA TETE DE VENTOUSE

1. Contrôler tout d'abord la tête de ventouse pour y déceler d'éventuels défauts.

2. Déterminer l'emplacement de la tête de ventouse.

3. Forer le trou de l'extérieur pour la tête de ventouse.

4. Placer prudemment, de l'extérieur, la grille extérieure + traversée de mur, à travers le mur. Adapter la longueur à l'épaisseur du mur.

5. Bien raccorder de façon étanche la traversée de mur à la chambre de combustion. Pour éviter l'aspiration d'air vicié il est préférable d'effectuer ce raccordement à l'aide de vis (forer un trou à travers le manchon et le système de traversée de mur).

6. Placer la traversée de mur horizontalement ou en légère montée vers l'extérieur. Fixer la grille extérieure au mur extérieur.

7. Isoler l'ouverture entre le mur et la traversée de mur avec un matériau isolant ou cimenter pour éviter que de l'air extérieur froid n'arrive jusque dans la pièce.

- La traversée de mur doit être placée horizontalement ou en légère montée vers l'extérieur. Ne jamais l'orienter vers le bas dans l'intention d'éviter l'infiltration d'eau de pluie. Ceci est néfaste au bon fonctionnement de l'appareil.

- Si la traversée de mur passe par un mur creux, il est très important d'isoler les ouvertures (passage des buses télécopiques) qui se trouvent encore dans la traversée de mur pour éviter des pertes de tirage.

4. Mesures de précaution

Cet appareil a été développé en tant que chauffage avec rendement. Tous les composants deviennent donc très chauds durant l'utilisation, et ceci à l'exception du bouton de commande qui est conçu pour rester froid. Tous les autres composants sont des surfaces qui ne peuvent être touchées lorsque l'appareil fonctionne.

• Utiliser l'appareil pour le chauffage et non pas pour d'autres applications;
- Prendre soin qu'aucun rideau ou autre matériel combustible ne soit en contact avec l'appareil;
- Les enfants ou les personnes vulnérables qui ne sont pas au courant du fonctionnement de l'appareil ne doivent en aucun cas s'en approcher sans surveillance;
- Il est interdit de s'asseoir sur l'appareil, ne rien poser sur ou contre l'appareil;
- Ne pas laisser des enfants ou des personnes plus faibles dormir devant l'appareil;
- Ne pas utiliser d'aérosol près de l'appareil pendant le fonctionnement;
- Il est défendu de poser des matériaux combustibles, plantes etc... devant l'évacuation des gaz brûlés;
- Il est défendu de conserver des produits inflammables près de l'appareil à gaz;
- Les parties composantes de l'évacuation des gaz brûlés ne peuvent pas être mise en contact avec des matériaux combustibles;
- Ne jamais laisser le robinet de coupure de l'arrivée gaz ouvert lorsque l'appareil est éteint;

• Ne jamais chercher une fuite avec une flamme. Pour vérifier l'étanchéité de l'installation, utiliser uniquement de l'eau savonneuse ou un détergent;
• Un pyrex cassé ou félé est à remplacer avant l'utilisation de l'appareil;
• Il est défendu de poser des matériaux combustibles sur les bûches, charbons ou cailloux;
• Mettre un écran de protection devant l'appareil, par exemple dans les crèches ou dans les endroits avec des personnes âgées ou moins valides;
• Ne jamais faire fonctionner l'appareil sans vitre; veiller également à ce que la vitre soit mise en place de façon correcte;

Important: Si l'appareil est placé contre une paroi ou sur un sol sans protection contre la chaleur, une plaque de protection complémentaire derrière ou sous l'appareil est requise.

Changement de couleur des murs et plafonds.

La teinte marron que prennent les murs et plafonds est peut notamment provenir de la combustion de matériaux, d'un manque de ventilation, de la fumée de cigarettes ou de bougies. La fumée de cigarettes et cigares contient des particules de goudron qui, réchauffées, se déposent sur les murs frais et humides. Une bonne ventilation peut (en partie) prévenir ces problèmes.

5. Garantie

La garantie s'entend exclusivement pour tout défaut de fabrication, et s'applique uniquement pour les appareils placés par un installateur reconnu. La durée, à partir de la date de livraison, est de deux ans. La garantie se limite à l'échange pur et simple de la pièce reconnue défectueuse par notre service technique, sans que cela donne lieu à un dédommagement ou intérêt aucun. Les frais de déplacement et la main d'œuvre sont à charge de l'utilisateur. La garantie est supprimée si l'appareil a été mal entretenu, s'il y a eu mauvais emploi, s'il a été endommagé suite à un accident ou sinistre dont la cause n'a pas de rapport avec l'appareil même, ou qu'une réparation a été faite par une personne non autorisée. La garantie ne couvre pas les pièces fragiles en contact avec le feu, comme la vitre, etc. ...

Les plaintes éventuelles doivent nous parvenir uniquement via le revendeur.

6. Informations techniques (voir document en annexe)

NV WELL STRALER

Hertstraat 99

9473 Welle
