Type de produit	Cheminée à gaz
Marque	Well Straler
Modèle	A84MIL
Catégorie gaz	I2E+ ou I3P
Distances minimales de sécurité (matériaux inflammables)	Devant : 1000 mm, Au-dessus : 400 mm, Côtés : 50 mm
Distance minimale arrière/mur	100 mm
Raccordement gaz	Filetage intérieur 3/8" G
Alimentation	Gaz (naturel ou propane selon catégorie)
Allumage	Piézo avec veilleuse
Dispositif de sécurité	TTB (contrôle d'atmosphère thermique) et thermocouple
Réglage de température	Thermostat intégré (position 1 à ~13°C, graduation +3°C)
Position nuit	Veilleuse seule (si température ambiante >5°C)
Brûleur d'ambiance (optionnel)	3 positions : neutre, minimum, maximum
Type de combustion	Atmosphérique (raccordement cheminée) ou étanche (selon modèle)
Matériau de l'habillage	Laque thermorésistante
Vitre	Pyrex remplaçable
Entretien courant	Dépoussiérage et nettoyage du pyrex (produit spécial vitres)
Entretien annuel	Recommandé par un spécialiste (vérification thermocouple, injecteurs, brûleur, veilleuse, étanchéité, etc.)
Garantie	2 ans (pièces défectueuses, main d'œuvre non incluse)
Hauteur minimale de cheminée (combustion atmosphérique)	4 mètres

FOIRE AUX QUESTIONS - A84MIL Well Straler

Comment allumer la veilleuse de la cheminée A84MIL ?

Ouvrez le robinet d'arrêt de gaz. Enfoncez le bouton de la veilleuse (★) et appuyez simultanément sur le bouton d'allumage (♀) plusieurs fois. Une fois la veilleuse allumée, maintenez le bouton (★) enfoncé pendant environ 20 secondes, puis relâchez. La veilleuse doit rester allumée.

Que faire si la veilleuse s'éteint pendant le fonctionnement ?

Attendez au moins 5 minutes avant de tenter de rallumer la veilleuse. Si le problème persiste, vérifiez l'arrivée de gaz et la propreté de la veilleuse. Contactez un installateur si nécessaire.

Quelles sont les distances de sécurité à respecter autour de l'appareil ?

Respectez les distances minimales suivantes par rapport aux matériaux inflammables : devant 1000 mm, au-dessus 400 mm, côtés 50 mm, arrière 100 mm.

Comment entretenir le foyer A84MIL ?

L'entretien courant se limite au dépoussiérage de l'habillage et au lavage du pyrex avec un produit spécial vitres lorsque l'appareil est froid. Un entretien annuel par un spécialiste est recommandé, incluant la vérification du thermocouple, des injecteurs, de la veilleuse, du brûleur, et de l'étanchéité.

Que faire en cas d'odeur de gaz ?

Ne cherchez jamais une fuite avec une flamme. Utilisez de l'eau savonneuse ou un détergent pour vérifier l'étanchéité des raccordements. Si vous suspectez une fuite, fermez le robinet de gaz et contactez un installateur.

Puis-je utiliser l'appareil sans la vitre ?

Non, il est strictement interdit de faire fonctionner l'appareil sans la vitre. Veillez à ce qu'elle soit correctement fermée et en bon état. Un pyrex cassé ou fêlé doit être remplacé avant utilisation.

Comment régler la température souhaitée ?

Tournez le bouton du thermostat sur la position souhaitée. La position 1 correspond à environ 13°C, chaque graduation supplémentaire augmente la température de 3°C. Le brûleur principal s'allume et s'éteint automatiquement pour maintenir la température réglée.

Qu'est-ce que le dispositif TTB et comment fonctionne-t-il ?

Le TTB (contrôle d'atmosphère thermique) est un dispositif de sécurité qui coupe l'appareil (y compris la veilleuse) en cas de tirage insuffisant, dépression, manque d'air ou refoulement de la cheminée. Une fois la cause supprimée, l'appareil peut être rallumé.

Comment nettoyer le pyrex de la cheminée ?

Utilisez un produit spécial vitres et un chiffon doux. Assurez-vous que l'appareil est complètement refroidi avant de nettoyer. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que le robinet de gaz est ouvert et que la conduite est purgée (enfoncer le bouton de veilleuse pour purger). Assurez-vous que le bouton d'extinction (○) n'est pas enfoncé simultanément. Si l'allumage échoue après plusieurs tentatives, contactez un installateur.

MODE D'EMPLOI A84MIL Well Straler

Mode d'emploi et guide d'installation pour foyers et radiateurs à gaz avec vanne Minisit

A63 - A63 Mil - A84Mil - A89 - A91 -A98 - A113 - A113 Mil

P30 - P40 - P60 - P80 - P10 - P41 - P45 - P61 - P81 - P11

Sommaire

1. Introduction 2

1.1. Avant-propos 2
1.2.Entretien 2
1.3. Sécurité 3

1.3.1. Mesures de sécurité à observer 3

1.3.2. Sécurité anti-refoulement – DAT/TTB 3

1. Utilisation de votre appareil 4

2.1. Allumage 4
2.2. Allumage du brûleur principal et réglage de la température 4
2.3. Extinction 5
2.4. Position de nuit 5
2.5. Foyers équipés d'un réglage pour brûleur d'ambiance 5

2.5.1. Appareil équipé de deux brûleurs indépendants 5

2.5.2. Appareil équipé d'un brûleur d'ambiance 5

1. Installation de votre appareil 5

3.1. Conduite de gaz et raccordement 5
3.2. Combustion atmosphérique (raccordement cheminée) 6
3.3. Combustion étanche 6

1. Mesures de sécurité 7
2. Garantie 7
3. Information technique 7

1. Introduction

1.1. Avant-propos

Nous vous félicitons pour l'achat de votre appareil à gaz Well Straler.

Nous sommes heureux de vous compter parmi nos clients. Ce produit de qualité vous procurera pendant de longues années le plaisir d'une chaleur agréable et d'un jeu de flammes unique.

Avant d'utiliser cet appareil, veuillez lire attentivement le mode d'emploi et conservez ce livret soigneusement.

L'installation et la mise en marche doivent se faire par des professionnels suivant les normes en vigueur. Assurez-vous que votre installateur vous explique, lors de la mise en marche, l'utilisation, la commande et l'entretien de votre appareil. Chaque appareil a été essayé, réglé minutieusement et scellé en usine conformément la catégorie I2E+ ou I3P. Toute modification aux dispositifs de réglage par des personnes non autorisées, donne lieu à la suppression de la garantie et nous dégage de toute responsabilité quant à la sécurité et au bon fonctionnement de l'appareil.

L'appareil est recouvert d'une couche de laque thermorésistante. Lors des premières heures d'utilisation du foyer, il est absolument normal que cette laque dégage une odeur; ceci est cependant sans danger et afin d'y remédier, il est conseillé de laisser fonctionner l'appareil pendant quelques heures en prenant soin de bien ventiler le local.

1.2. Entretien

L'entretien courant se limite au dépoussiérage de l'habillage, ou de la façade et de l'encadrement décoratif, et au lavage du pyrex avec un produit spécial vitres, ceci lorsque l'appareil est refroidi. Afin d'éviter tout risque d'ennuis ou de pannes au cours de la saison de chauffe, il est conseillé de faire effectuer un entretien annuel par un spécialiste, de préférence pendant l'été. Le contrôle de la conduite gaz est également souhaitable.

Un entretien annuel comprend :

• La vérification du thermocouple: s'assurer que la pointe de celui-ci n'a pas été brûlée;
• La vérification des injecteurs du brûleur ou de la veilleuse; voir s'ils ne sont ni bouchés, ni encrassés;
  • La vérification du pièzo et de la bougie d'allumage;
  • Le nettoyage du brûleur en soufflant dans les ouvertures;

• Le nettoyage de la veilleuse ;
- Le contrôle de l'étanchéité de l'appareil et particulièrement les pièces qui auraient été démontées et remontées;
• Le contrôle du bon fonctionnement de l'appareil:
- Vérifier l'allumage de la veilleuse;
- S'assurer que la veilleuse soit bien réglée;
- Contrôler l'allumage du brûleur principal; il faut qu'il soit rapide et silencieux;
- Tester le bon fonctionnement du thermostat;
- Un test de fonctionnement du TTB (combustion non - étanche);
- Un dépoussiérage du ventilateur (si présent);
- Un contrôle des tuyaux d'alimentation et d'évacuation.

1.3. Sécurité

1.3.1. Mesures de sécurité à observer

• Utiliser l'appareil pour le chauffage et non pour d'autres applications;
• Prendre soin qu'aucun matériel combustible ou qu'aucun rideau ne soit en contact avec l'appareil;
• Les enfants ou les personnes qui ne sont pas au courant du fonctionnement de l'appareil ne peuvent en aucun cas s'approcher de l'appareil sans surveillance;
  • Il est interdit de s'asseoir sur l'appareil;
• Ne rien poser sur ou contre l'appareil;
• Ne pas laisser des enfants ou des personnes plus faibles dormir devant l'appareil;
• Ne pas utiliser d'aérosol près de l'appareil pendant le fonctionnement;
• Il est défendu de poser des matériaux combustibles, plantes etc... devant l'évacuation des gaz brûlés;
• Il est défendu de conserver des produits inflammables près de l'appareil à gaz;
• Les parties composantes de l'évacuation des gaz brûlés ne peuvent pas être mise en contact avec des matériaux combustibles;
• Ne jamais laisser le robinet de coupure de l'arrivée gaz ouvert lorsque l'appareil est éteint;
• Ne cherchez jamais une fuite avec une flamme. Pour vérifier l'étanchéité de l'installation, utilisez uniquement de l'eau savonneuse ou un détergent;
• Un pyrex cassé ou félé est à remplacer avant l'utilisation de l'appareil;
• Il est défendu de poser des matériaux combustibles sur les bûches, charbons, ou cailloux;
• Vu la grande chaleur dégagée par la soufflerie et le rayonnement il est conseillé de ne pas toucher la façade pendant le fonctionnement de l'appareil;
• Mettez un écran de protection devant l'appareil, par exemple dans les crèches ou dans les endroits avec des personnes âgées ou invalides
• Ne jamais faire fonctionner l'appareil sans la vitre ; veillez à ce qu'elle soit bien fermée.

1.3.2. Sécurité anti-refoulement (TTB)

Tous les appareils avec combustion non étanche sont équipés d'un dispositif de contrôle d'atmosphère thermique (TTB) qui met l'appareil hors fonctionnement, y compris la veilleuse, en cas de déficience causée par:

• Un tirage insuffisant de la cheminée;
• Une dépression dans la pièce par un système d'aspiration mécanique;
• Un manque d'air;
• Un refoulement de la cheminée;
• Une obstruction de la cheminée.

Dès que la cause du tirage anormal est supprimée, l'appareil pourra à nouveau être rallumé et fonctionner normalement. Il est défendu de déplacer ou de déconnecter le système TTB. En cas de problème contactez votre installateur. Les pièces défectueuses doivent obligatoirement être remplacées par des pièces d'origine. L'installateur ne peut en aucun cas modifier la position du TTB.

2. Utilisation de votre appareil

2.1. Allumage

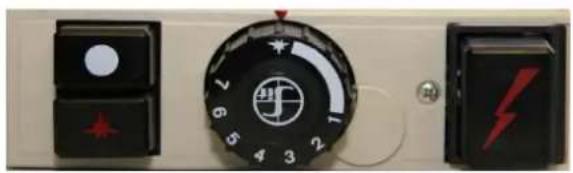

W70 Vanne Minisit sans brûleur d'ambiance

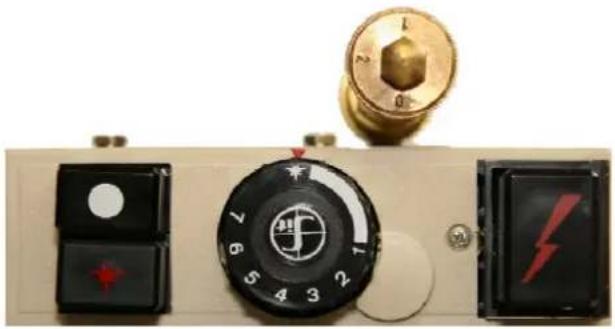

W701 Vanne Minisit avec brûleur d'ambiance

• Ouvrir le robinet d'arrêt de la conduite de gaz;
- La plupart du temps, il est nécessaire de purger la conduite lors d'un premier allumage ou après un arrêt prolongé. Pour ce faire, il suffit d'enfoncer le bouton de la veilleuse (☆)
- Enfoncer le bouton de la veilleuse ( ☆ ) et appuyer simultanément sur le bouton d'allumage ( ♀ ), et ceci plusieurs fois;
- Dès que la veilleuse est allumée, garder le bouton de la veilleuse (★)enfoncé pendant ±20 sec.;
- Une fois le bouton de la veilleuse (★) relâché, la veilleuse doit rester allumée;
- Si l'allumage ne se produit pas, répéter la procédure ci-dessus.

Important: Si par erreur, le bouton d'extinction (○) est enfoncé en même temps que le bouton de la veilleuse (★), l'appareil se met en sécurité; seule la veilleuse s'allume. Repousser sur le bouton d'extinction (○) et attendre que les deux boutons reviennent à leur position initiale avant de tenter d'allumer à nouveau l'appareil.

2.2. Allumage du brûleur principal et réglage de la température

• Régler le bouton du thermostat à la température souhaitée. Le bouton de thermostat à la position 1 correspond à ± 13°C. Une graduation correspond à + 3°.
• Veiller à ce que le bulbe soit placé là où une circulation d'air par convection est possible. Il revient à l'installateur de choisir l'endroit le plus approprié.

- Pour mettre l'appareil totalement hors service, appuyez sur le bouton d'extinction (○). Les deux boutons (○ + ☆) restent bloqués pendant environ 40 secs. Pendant cette période, il est impossible d'allumer l'appareil. Après 50 secondes maximum, ramener les deux boutons à leur position initiale.

2.4. Position de nuit

- Positionner le bouton du thermostat sur position ( ★ ). Seule la veilleuse reste allumée (si la température ambiante n'est pas inférieure à 5°C).

2.5. Foyers au gaz équipés d'un réglage pour brûleur d'ambiance

La commande du brûleur d'ambiance possède 3 positions:

1. position neutre

2. minimum

3. maximum

2.5.1. APPAREIL ÉQUIPÉ DE DEUX BRÛLEURS INDÉPENDANTS (A98)

Le brûleur arrière s'allume en tournant bouton de thermostat (bouton avec graduation chiffrée) jusqu'à la position souhaitée. Lorsque la température réglée est atteinte, le brûleur s'éteindra automatiquement. Le brûleur avant s'allume en tournant le bouton du brûleur d'ambiance (position 0,1 ou 2) jusqu'à la position souhaitée. Ce brûleur continuera émettre en continu de grandes flammes jaunes pour ainsi procurer l'ambiance d'un véritable feu ouvert.

2.5.2 APPAREIL ÉQUIPÉ D'UN BRÛLEUR D'AMBIANCE

La commande d'ambiance permet de faire fonctionner le brûleur en continu, indépendamment de la position du bouton de thermostat.

Attention: L'utilisation du brûleur d'ambiance peut entraîner une consommation excessive de gaz. Ne pas oublier de positionner la commande de ce brûleur sur position neutre si vous optez pour un chauffage économique.

Important: La veilleuse est la sécurité de l'appareil. Si pour une raison ou pour une autre, la veilleuse s'éteint, il faudra attendre au moins 5 min. avant de l'allumer à nouveau.

3. Installation de votre appareil

L'appareil doit être installé selon les règles de l'art et conformément aux normes les plus récentes en vigueur. S'il s'agit d'un foyer à combustion atmosphérique, il ne pourra être installé que dans un local suffisamment

ventilé. L'appareil est prévu pour une utilisation en raccordement à une installation de gaz agréée, pourvue d'un compteur officiel.

En ce qui concerne les cheminées des poêles/foyers au gaz, par défaut, la norme NBN B61-002 « chaudières de chauffage central dont la puissance nominale est inférieure à 70 kW. Prescriptions concernant leur espace d'installation, leur amenée d'air et leur évacuation de fumée » sert de référence et ce en particulier pour les matériaux à utiliser pour les cheminées et les tubages.

Installation par un installateur Cerga ou contrôle par une organisation de contrôle.

L'appareil doit être installé selon les règles de l'art et doit répondre aux normes en vigueur. La plus petite modification nous décharge de toute responsabilité concernant la sécurité et le bon fonctionnement de l'appareil. La garantie n'est pas appliquée si les instruments de ré

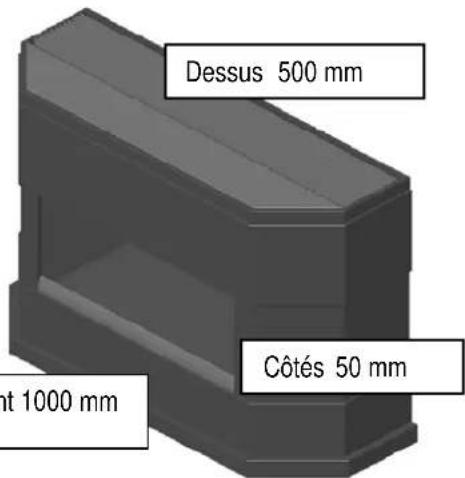

Dessus 500 mm Côtés 50 mm at 1000 mm

modifiés par des personnes non qualifiées. Contrôler avant l'installation si les conditions locales, le type de gaz et la pression correspondent aux réglages de l'appareil.

Distance minimale à respecter par rapport à des matériaux inflammables:

• devant : 1000 mm
• au dessus : 400 mm
• côtés : 50 mm

Avant d'installer, contrôler que les conditions d'alimentation en gaz locales (type et pression) sont conformes aux informations figurant sur la plaquette signalétique de votre appareil. Vous trouverez les prescriptions techniques de votre appareil dans les dernières pages de cette notice. Cet appareil ne peut pas être installé ou utilisé si la vitre est endommagée et surtout pas si elle est ouverte. Veillez à l'installer sur un plancher ou sur une surface suffisamment solides pour supporter le poids du foyer.

Important: Si l'appareil est placé contre une paroi ou sur un sol sans protection contre la chaleur, une plaque de protection complémentaire derrière ou sous l'appareil est requise.

3.1. Conduites de gaz et raccordement

• Seules les conduites en métal sont permises, en acier ou en cuivre.
• A l'extrémité de la conduite, à proximité de l'appareil, une vanne de fermeture agréée est indispensable pour couper l'arrivée de gaz lors d'un démontage éventuel.
• Rechercher de la poussière ou des saletés éventuelles dans la conduite avant de la connecter à l'appareil. Cette précaution est très importante pour la sécurité de l'appareil étant donné que la poussière ou les saletés peuvent gêner le fonctionnement de la vanne gaz, ou même bloquer la fermeture de la sortie gaz.
• La vanne de raccordement est munie d'un filetage intérieur 3/8" G.
• Seuls des matériaux agréés seront employés pour l'étanchéité des filets d'écrous.
• Pour les conduites en cuivre, utiliser du brasage fort d'une température de fusion supérieure à 450°.
• La perte de pression sur les conduites ne peut être que d'un mbar maximum.
• Utiliser exclusivement des raccordements bicônes à écrous d'au moins 0,7 × ∅. Les raccordements fantaisistes sont très dangereux vu que l'écrou en laiton peut éclater après un certain temps et donc provoquer des fuites de gaz.
• Raccorder le câble électrique à une prise de courant 230V monophasé avec prise de terre (si présente).

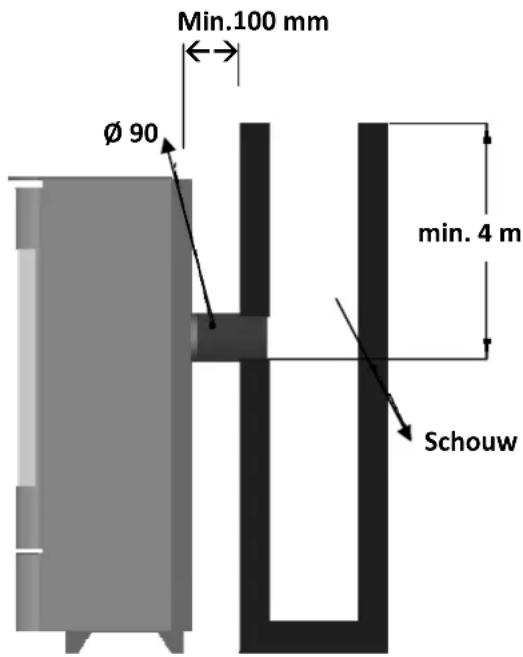

3.2. Combustion atmosphérique

• La buselot est prévu pour des buses de ∅ 90.
- Le poêle doit être raccordé à une cheminée en bon état de fonctionnement. Ramoner la cheminée si nécessaire et nettoyer la fosse de suie.
- La hauteur de la cheminée doit être de minimum 4 mètres.
- Au cas où la buse doit traverser une paroi combustible, l'ouverture de cette paroi doit être d'au moins 2 cm plus grande que la buse qui ne doit en aucun cas toucher ou être en contact avec cette paroi. Le mieux est d'isoler cette buse avec de la laine de verre ou de la laine de roche.
- S'il y a de la suie dans la cheminée, il faut travailler avec un flexible en inox agréé qui va jusqu'au sommet de la cheminée.
- Dans une nouvelle construction, le canal d'une cheminée récemment maçonnée a besoin de 6 mois pour sécher avant de pouvoir être utilisé pour le raccordement d'un foyer.

Min.100 mm Ø 90 min. 4 m Schouw

La distance minimale à respecter entre l'arrière de l'appareil et le mur est de 100 mm

3.3. Combustion étanche (P41, P61, P81, P11 en P45.)

3.3.1. QUAND L'UTILISER?

Ce type d'évacuation de gaz doit être utilisé quand la buse doit traverser un mur extérieur.

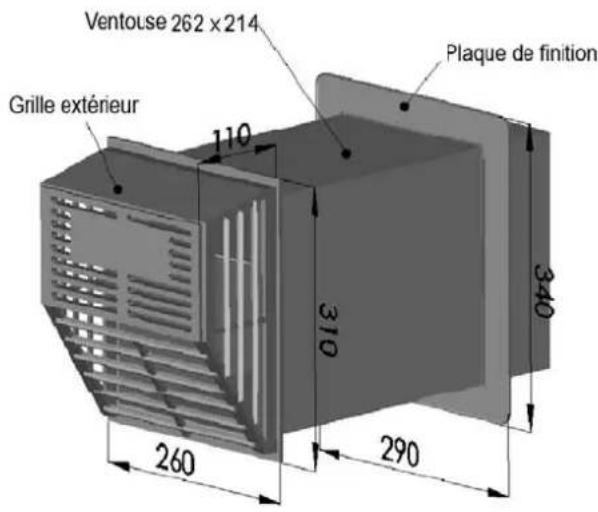

3.3.2. DIMENSIONS

Ventouse 262 x 214 Grille extérieur Plaque de finition 110 310 340 260 290

KW203 ventouse P41

KW205 ventouse P45-P61

KW206 ventouse P81-P11

3.3.3. PLACEMENT DE LA TETE DE VENTOUSE

1. Contrôler tout d'abord la tête de ventouse pour y déceler d'éventuels défauts.

2. Déterminer l'emplacement de la tête de ventouse.

3. Forer le trou de l'extérieur pour la tête de ventouse.

4. Placer prudemment, de l'extérieur, la grille extérieure + traversée de mur, à travers le mur. Adapter la longueur à l'épaisseur du mur.

5. Bien raccorder de façon étanche la traversée de mur à la chambre de combustion. Pour éviter l'aspiration d'air vicié il faut, enfoncer correctement à l'aide d'un marteau, les « spys » de fixation prévus.

6. Placer la traversée de mur horizontalement ou en légère montée vers l'extérieur.

7. Isoler l'ouverture entre le mur et la traversée de mur avec un matériau isolant ou cimenter pour éviter que de l'air extérieur froid n'arrive jusque dans la pièce.

8. Fixer la grille extérieure à la buse d'évacuation.

Mur

Remarques:

- La traversée de mur doit être placée horizontalement ou en légère montée vers l'extérieur. Ne jamais l'orienter vers le bas dans l'intention d'éviter l'infiltration d'eau de pluie. Ceci est néfaste au bon fonctionnement de l'appareil.

- Si la traversée de mur passe par un mur creux, il est très important d'isoler les ouvertures (passage des buses télécopiques) qui se trouvent encore dans la traversée de mur pour éviter des pertes de tirage.

4. Mesures de précaution

Cet appareil a été développé en tant que chauffage avec rendement. Tous les composants deviennent donc très chauds durant l'utilisation, et ceci à l'exception du bouton de commande qui est conçu pour rester froid. Tous les autres composants sont des surfaces qui ne peuvent être touchées lorsque l'appareil fonctionne.

• Utiliser l'appareil pour le chauffage et non pas pour d'autres applications;
• Prendre soin qu'aucun rideau ou autre matériel combustible ne soit en contact avec l'appareil;
• Les enfants ou les personnes vulnérables qui ne sont pas au courant du fonctionnement de l'appareil ne doivent en aucun cas s'en approcher sans surveillance;
• Il est interdit de s'asseoir sur l'appareil, ne rien poser sur ou contre l'appareil;
• Ne pas laisser des enfants ou des personnes plus faibles dormir devant l'appareil;
• Ne pas utiliser d'aérosol près de l'appareil pendant le fonctionnement;
• Il est défendu de poser des matériaux combustibles, plantes etc... devant l'évacuation des gaz brûlés;
• Il est défendu de conserver des produits inflammables près de l'appareil à gaz;
• Les parties composantes de l'évacuation des gaz brûlés ne peuvent pas être mise en contact avec des matériaux combustibles;
• Ne jamais laisser le robinet de coupure de l'arrivée gaz ouvert lorsque l'appareil est éteint;
• Ne jamais chercher une fuite avec une flamme. Pour vérifier l'étanchéité de l'installation, utiliser uniquement de l'eau savonneuse ou un détergent;
• Un pyrex cassé ou félé est à remplacer avant l'utilisation de l'appareil;
• Il est défendu de poser des matériaux combustibles sur les bûches, charbons ou cailloux;
• Mettre un écran de protection devant l'appareil, par exemple dans les crèches ou dans les endroits avec des personnes âgées ou moins valides;
• Ne jamais faire fonctionner l'appareil sans vitre; veiller également à ce que la vitre soit mise en place de façon correcte;

Important: Si l'appareil est placé contre une paroi ou sur un sol sans protection contre la chaleur, une plaque de protection complémentaire derrière ou sous l'appareil est requise.

Changement de couleur des murs et plafonds.

La teinte marron que prennent les murs et plafonds est peut notamment provenir de la combustion de matériaux, d'un manque de ventilation, de la fumée de cigarettes ou de bougies. La fumée de cigarettes et cigares contient des particules de goudron qui, réchauffées, se déposent sur les murs frais et humides. Une bonne ventilation peut (en partie) prévenir ces problèmes.

5. Garantie

La garantie s'entend exclusivement pour tout défaut de fabrication, et s'applique uniquement pour les appareils placés par un installateur reconnu. La durée, à partir de la date de livraison, est de deux ans. La garantie se limite à l'échange pur et simple de la pièce reconnue défectueuse par notre service technique, sans que cela donne lieu à un dédommagement ou intérêt aucun. Les frais de déplacement et la main d'œuvre sont à charge de l'utilisateur. La garantie est supprimée si l'appareil a été mal entretenu, s'il y a eu mauvais emploi, s'il a été endommagé suite à un accident ou sinistre dont la cause n'a pas de rapport avec l'appareil même, ou qu'une réparation a été faite par une personne non autorisée. La garantie ne couvre pas les pièces fragiles en contact avec le feu, comme la vitre, etc. ...

Les plaintes éventuelles doivent nous parvenir uniquement via le revendeur.

6. Informations techniques (voir document en annexe)

NV WELL STRALER

Hertstraat 99

9473 Welle
