A98 - Cheminée Well Straler - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil A98 Well Straler au format PDF.
| Type de produit | Insert à gaz |
| Marque | Well Straler |
| Modèle | A98 |
| Type de gaz | Gaz naturel (I2E+) ou propane (I3P) |
| Combustion | Atmosphérique ou étanche |
| Allumage | Piézo avec veilleuse |
| Système de sécurité | Thermocouple et TTB (dispositif anti-refoulement) |
| Thermostat | Oui, réglable de 13°C à 31°C |
| Brûleur d'ambiance | Oui, commande indépendante |
| Ventilateur | Optionnel, mise en marche automatique après chauffe |
| Vitre | Pyrex |
| Revêtement | Laque thermorésistante |
| Entretien courant | Dépoussiérage et lavage du pyrex (appareil froid) |
| Entretien annuel | Par professionnel : vérification thermocouple, injecteurs, veilleuse, etc. |
| Distance minimale avant | 1000 mm |
| Distance minimale dessus | 400 mm |
| Distance minimale côtés | 50 mm |
| Hauteur minimale cheminée | 4 m (combustion atmosphérique) |
| Alimentation électrique | 230 V monophasé avec terre (si ventilateur) |
| Raccordement gaz | 3/8" G filetage intérieur |
| Garantie | 2 ans (défaut de fabrication) |
FOIRE AUX QUESTIONS - A98 Well Straler
Questions des utilisateurs sur A98 Well Straler
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cheminée au format PDF gratuitement ! Retrouvez votre notice A98 - Well Straler et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil A98 de la marque Well Straler.
MODE D'EMPLOI A98 Well Straler
Mode d'emploi et guide d'installation pour Inserts à gaz avec vanne Mertik/Maxitrol
K6 - K96 - K9L - K 98 - K 100
KM60 - KM80 - KM90 - KM10
Sommaire
- Introduction 2
1.1. Avant-propos 2
1.2.Entretien 2
1.3. Sécurité 3
1.3.1. Mesures de sécurité à observer 3
1.3.2. Sécurité anti-refoulement – DAT/TTB 3
1.3.3. Sécurité complémentaire 3
1.4. Appareil avec ventilateur 4
- Utilisation de votre appareil 4
2.1. Allumage 4
2.2. Allumage du brûleur principal et réglage de la température 4
2.3. Extinction 4
2.4. Position de nuit 4
2.5. Système de brûleur d'ambiance 4
- Installation de votre appareil 5
3.1. Conduite de gaz et raccordement 5
3.2. Installation dans l'habillage 5
3.3. Remarques importantes 6
3.4. Combustion atmosphérique 6
3.5. Combustion étanche 6
- Mesures de précaution 8
- Garantie 8
- Informations techniques 8
1. Introduction
1.1. Avant-propos
Nous vous félicitons pour l'achat de votre appareil à gaz Well Straler.
Nous sommes heureux de vous compter parmi nos clients. Ce produit de qualité vous procurera pendant de longues années le plaisir d'une chaleur agréable et d'un jeu de flammes unique.
Avant d'utiliser cet appareil, veuillez lire attentivement le mode d'emploi et conservez ce livret soigneusement.
L'installation et la mise en marche doivent se faire par des professionnels suivant les normes en vigueur. Assurez-vous que votre installateur vous explique, lors de la mise en marche, l'utilisation, la commande et l'entretien de votre appareil. Chaque appareil a été essayé, réglé minutieusement et scellé en usine conformément la catégorie I2E+ ou I3P. Toute modification aux dispositifs de réglage par des personnes non autorisées, donne lieu à la suppression de la garantie et nous dégage de toute responsabilité quant à la sécurité et au bon fonctionnement de l'appareil.
L'appareil est recouvert d'une couche de laque thermorésistante. Lors des premières heures d'utilisation du foyer, il est absolument normal que cette laque dégage une odeur; ceci est cependant sans danger et afin d'y remédier, il est conseillé de laisser fonctionner l'appareil pendant quelques heures en prenant soin de bien ventiler le local.
Toutes les pièces susceptibles d'être remplacées doivent rester facilement accessibles. L'appareil doit être installé de façon à pouvoir être retiré sans casser ou endommager la cheminée.
1.2. Entretien
L'entretien courant se limite au dépoussiérage de l'habillage, ou de la façade et de l'encadrement décoratif, et au lavage du pyrex avec un produit spécial vitres, ceci lorsque l'appareil est refroidi. Afin d'éviter tout risque d'ennuis ou de pannes au cours de la saison de chauffe, il est conseillé de faire effectuer un entretien annuel par un spécialiste, de préférence pendant l'été. Le contrôle de la conduite gaz est également souhaitable.
Un entretien annuel comprend :
- La vérification du thermocouple: s'assurer que la pointe de celui-ci n'a pas été brûlée;
- La vérification des injecteurs du brûleur ou de la veilleuse; voir s'ils ne sont ni bouchés, ni encrassés;
• La vérification du pièzo et de la bougie d'allumage;
• Le nettoyage du brûleur en soufflant dans les ouvertures;
• Le nettoyage de la veilleuse ;
- Le contrôle de l'étanchéité de l'appareil et particulièrement les pièces qui auraient été démontées et remontées;
• Le contrôle du bon fonctionnement de l'appareil:
- Vérifier l'allumage de la veilleuse;
- S'assurer que la veilleuse soit bien réglée;
- Contrôler l'allumage du brûleur principal; il faut qu'il soit rapide et silencieux;
-
Tester le bon fonctionnement du thermostat;
-
Un test de fonctionnement du TTB (combustion non - étanche);
- Un dépoussiérage du ventilateur (si présent);
- Un contrôle des tuyaux d'alimentation et d'évacuation.
1.3. Sécurité
1.3.1. Mesures de sécurité à observer
• Utiliser l'appareil pour le chauffage et non pour d'autres applications;
- Prendre soin qu'aucun matériel combustible ou qu'aucun rideau ne soit en contact avec l'appareil;
- Les enfants ou les personnes qui ne sont pas au courant du fonctionnement de l'appareil ne peuvent en aucun cas s'approcher de l'appareil sans surveillance;
• Il est interdit de s'asseoir sur l'appareil;
• Ne rien poser sur ou contre l'appareil;
- Ne pas laisser des enfants ou des personnes plus faibles dormir devant l'appareil;
- Ne pas utiliser d'aérosol près de l'appareil pendant le fonctionnement;
- Il est défendu de poser des matériaux combustibles, plantes etc... devant l'évacuation des gaz brûlés;
- Il est défendu de conserver des produits inflammables près de l'appareil à gaz;
- Les parties composantes de l'évacuation des gaz brûlés ne peuvent pas être mise en contact avec des matériaux combustibles;
- Ne jamais laisser le robinet de coupure de l'arrivée gaz ouvert lorsque l'appareil s'est éteint;
- Ne cherchez jamais une fuite avec une flamme. Pour vérifier l'étanchéité de l'installation, utilisez uniquement de l'eau savonneuse ou un détergent;
- Un pyrex cassé ou félé est à remplacer avant l'utilisation de l'appareil;
- Il est défendu de poser des matériaux combustibles sur les bûches, charbons, ou cailloux;
- Vu la grande chaleur dégagée par la soufflerie et le rayonnement il est conseillé de ne pas toucher la façade pendant le fonctionnement de l'appareil;
- Mettez un écran de protection devant l'appareil, par exemple dans les crèches ou dans les endroits avec des personnes âgées ou invalides
- Ne jamais faire fonctionner l'appareil sans la vitre ; veillez à ce qu'elle soit bien fermée.
• L'appareil doit pouvoir être extrait facilement de l'habillage en cas d'intervention technique.
1.3.2. Sécurité anti-refoulement (TTB)
Tous les appareils avec combustion non étanche sont équipés d'un dispositif de contrôle d'atmosphère thermique (TTB) qui met l'appareil hors fonctionnement, y compris la veilleuse, en cas de déficience causée par:
- Un tirage insuffisant de la cheminée;
- Une dépression dans la pièce par un système d'aspiration mécanique;
- Un manque d'air;
- Un refoulement de la cheminée;
- Une obstruction de la cheminée.
Dès que la cause du tirage anormal est supprimée, l'appareil pourra à nouveau être rallumé et fonctionner normalement. Il est défendu de déplacer ou de déconnecter le système TTB. En cas de problème contactez votre installateur. Les pièces défectueuses doivent obligatoirement être remplacées par des pièces d'origine. L'installateur ne peut en aucun cas modifier la position du TTB.
1.3.3. Sécurité complémentaire
Nos appareils sont équipés d'un thermostat et d'un système de sécurité incorporé. Le thermocouple va déclencher la fermeture de l'arrivée de gaz en cas d'extinction fortuite de la veilleuse.
1.4. Appareils avec ventilateur
Pour éviter un courant d'air froid avec un appareil refroidi, le ventilateur ne se met en marche qu'après que l'appareil se soit réchauffé (± 5 à 8 minutes de chauffe à plein débit). Afin d'utiliser toute la chaleur résiduelle du foyer, le ventilateur continuera à tourner quelque temps après l'extinction du foyer.
2. Utilisation de votre appareil
2.1. Allumage
W721 vanne Mertik/Maxitrol avec brûleur d'ambiance
• Ouvrir le robinet d'arrêt de la conduite de gaz;
- Lors d'un premier allumage ou après un arrêt prolongé, purger la conduite de gaz en enfonçant le bouton d'allumage sur position ★;
- Tourner le bouton d'allumage jusqu'à et presser à fond – attendre 5 sec.;
• Le bouton d'allumage étant toujours enfoncé, tourner jusqu'à la position veilleuse et attendre 10 sec. (petite flamme);
- Lorsque la veilleuse est allumée, maintenir le bouton d'allumage toujours enfoncé pendant 20 sec.;
- En relâchant le bouton, la veilleuse doit rester allumée (bouton en position veilleuse)
- Au cas où l'allumage ne se produirait pas, recommencer l'opération.
2.2. Allumage du brûleur principal et réglage de la temperature
Tourner le bouton d'allumage (☆) jusqu'à la position brûleur (grande flamme) et le bouton du thermostat (bouton avec chiffres) à la température souhaitée. Le repère 1 du bouton du thermostat correspond à ±13°C. Une graduation correspond à ±3°C (p.ex. position 4 = ±22°C).
Veuillez prendre soin de placer le bulbe dans en endroit permettant une circulation normale de l'air par convection. Il appartient à l'installateur de déterminer l'endroit le plus approprié.
2.3. Extinction
Pour éteindre complètement l'appareil, ramener le bouton d'allumage sur position veilleuse (petite flamme), puis enfoncer légèrement et tourner ensuite sur position
2.4. Position de nuit
Tourner le bouton d'allumage en position veilleuse (petite flamme), seule la veilleuse restera allumée.
2.5. Appareils équipés d'un système de brûleur d'ambiance
La commande du brûleur d'ambiance (bouton avec ligne grossissante) permet de faire fonctionner les deux brûleurs en continu, indépendamment de la position du bouton du thermostat.
Attention: L'utilisation du brûleur d'ambiance peut entraîner une consommation excessive de gaz. Ne pas oublier de positionner la commande de ce brûleur sur position neutre si vous optez pour un chauffage économique.
IMPORTANT: La veilleuse est la sécurité de l'appareil; si pour une raison ou pour une autre, la veilleuse s'éteint, il faudra attendre au moins 5 minutes avant de rallumer l'appareil
3. Installation de votre appareil
L'appareil doit être installé selon les règles de l'art et conformément aux normes les plus récentes en vigueur. S'il s'agit d'un foyer à combustion atmosphérique, il ne pourra être installé que dans un local suffisamment ventilé. L'appareil est
prévu pour une utilisation en raccordement à une installation de gaz agréée, pourvue d'un compteur officiel.
En ce qui concerne les cheminées des poêles/foyers au gaz, par défaut, la norme NBN B61-002 « chaudières de chauffage central dont la puissance nominale est inférieure à 70 kW. Prescriptions concernant leur espace d'installation, leur amenée d'air et leur évacuation de fumée » sert de référence et ce en particulier pour les matériaux à utiliser pour les cheminées et les tubages.
Installation par un installateur Cerga ou contrôle par une organisation de contrôle.
L'appareil doit être installé selon les règles de l'art et doit répondre aux normes en vigueur. La plus petite modification nous décharge de toute responsabilité concernant la sécurité et le bon fonctionnement
de l'appareil. La garantie n'est pas appliquée si les instruments de réglage sont modifiés par des personnes non qualifiées. Contrôler avant l'installation si les conditions locales, le type de gaz et la pression correspondent aux réglages de l'appareil.

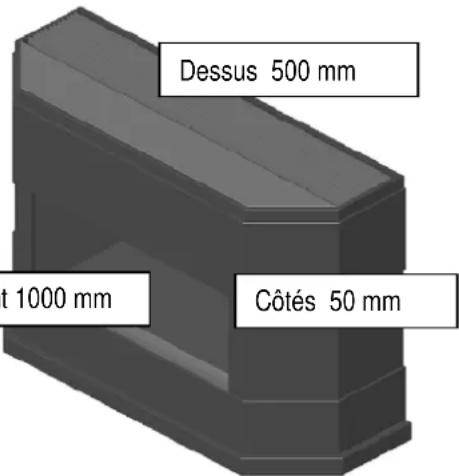

Distance minimale à respecter par rapport à des matériaux inflammables:
- devant : 1000 mm
- au dessus : 400 mm
- côtés : 50 mm
3.1. Conduites de gaz et raccordement
- Norme pour les installations au gaz naturel : NBN D51-003 « Installations intérieures alimentées en gaz naturel et placement des appareils d'utilisation – dispositions générales ».
- Pour les installations au butane et au propane : NBN D51-006 « installations intérieures alimentées en butane ou propane commercial en phase gazeuse à une pression maximale de service de 5 bar et placement des appareils d'utilisation – dispositions générales ».
• Seules les conduites en métal sont permises, en acier ou en cuivre. - A l'extrémité de la conduite, à proximité de l'appareil, une vanne de fermeture agréée est indispensable pour couper l'arrivée de gaz lors d'un démontage éventuel.
- Rechercher de la poussière ou des saletés éventuelles dans la conduite avant de la connecter à l'appareil. Cette précaution est très importante pour la sécurité de l'appareil étant donné que la poussière ou les saletés peuvent gêner le fonctionnement de la vanne gaz, ou même bloquer la fermeture de la sortie gaz.
- La vanne de raccordement est munie d'un filetage intérieur 3/8" G.
- Seuls des matériaux agréés seront employés pour l'étanchéité des filets d'écrous.
• Pour les conduites en cuivre, utiliser du brasage fort d'une température de fusion supérieure à 450°. - La perte de pression sur les conduites ne peut être que d'un mbar maximum.
- Utiliser exclusivement des raccordements bicônes à écrous d'au moins 0,7 × ∅. Les raccordements fantaisistes sont très dangereux vu que l'écrou en laiton peut éclater après un certain temps et donc provoquer des fuites de gaz.
• Raccorder le câble électrique à une prise de courant 230V monophasé avec prise de terre (si présente).
3.2. Installation dans l'habillage
L'insert doit être installé dans un espace prévu à cet effet. Cette loge doit être réalisée dans un matériau résistant à la chaleur et non inflammable. Si elle se compose d'un autre matériau que la pierre, par exemple le promatect, il est conseillé d'utiliser un revêtement en fibre de verre et pas de plâtrage. En effet, le plâtrage risque de se lézarder en raison de la chaleur dégagée par le poêle. Si l'appareil est pourvu d'un revêtement isolant, il faut veiller à ce qu'il soit résistant à la chaleur. Cette isolation est tout à fait facultative.
Raccorder le câble électrique à du 230 V monophasé avec prise de terre. Le câble électrique se trouve à gauche, en-dessous de l'insert, derrière le cadre décoratif.
Toutes les pièces susceptibles d'être remplacées doivent rester facilement accessibles. L'appareil doit être installé de façon à pouvoir être retiré sans casser ou endommager la cheminée.
Remarque : il est interdit de placer des objets dans un rayon de 100 cm face à l'appareil
3.3. Remarques importantes
| Il est interdit de faire fonctionner l’appareil sans granulés de vermiculite sur le brûleur |
| Les appareils fonctionnant au PROPANE ne peuvent être équipés que d’un set d’imitation de cailloux, d’un set d’imitation charbon ou de chips. PAS de pierres Carrara, de set de bûches ou de sarments. |
| N’utilisez que du matériel fourni par Well-Straler, dans la configuration et les quantités prévues (voir notice d’installation). |
| La veilleuse doit rester libre afin de garantir un bon fonctionnement de l’appareil. |
3.4. Combustion atmosphérique (raccordement cheminée)
- La sortie des fumées est prévue pour des buses flexibles de ∅ 100 de diamètre intérieur.
- La buse doit être correctement montée dans une cheminée en bon état de fonctionnement. (nettoyer la cheminée et le récolteur si nécessaire)
- La hauteur totale du conduit de cheminée doit être de minimum 4 mètres pour un bon tirage.
- En présence de suie dans la cheminée, il faut toujours travailler avec un flexible en inox qui atteindra le haut de la cheminée.

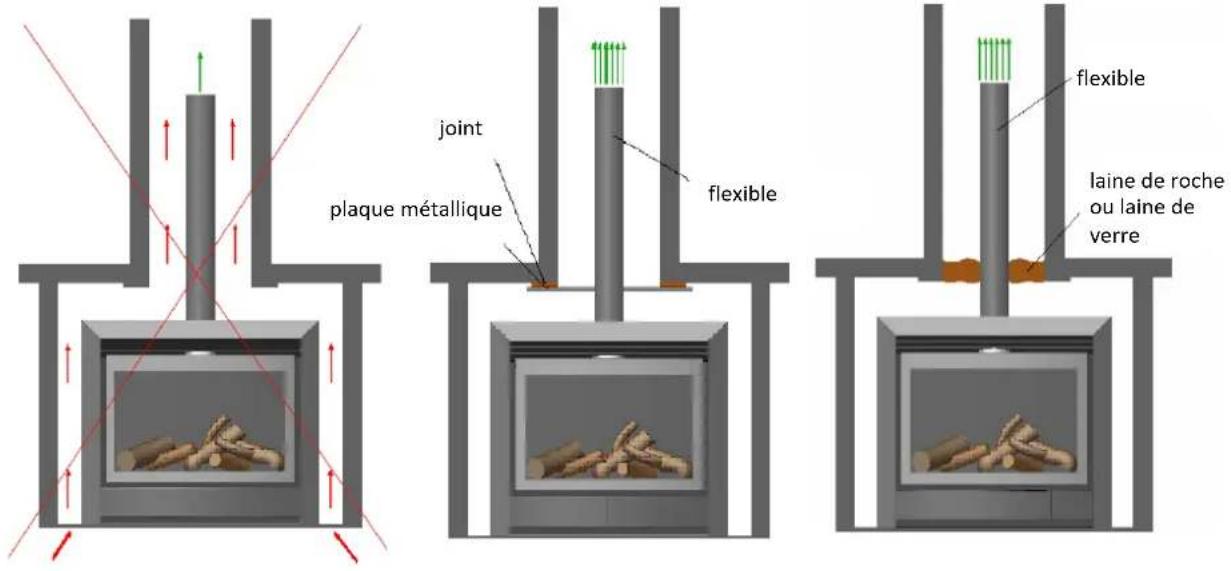

- L'emplacement de l'appareil doit être séparé de la cheminée par une plaque en métal, en laine de roche ou en laine de verre. Sinon, il y aura des pertes de tirage (flèches rouges). Veillez à l'étanchéité !
Remarque:
- Le tuyau flexible ∅ 100 doit avoir une longueur minimale de 3 mètres. Pour un fonctionnement fiable il est conseillé de tirer le flexible jusqu'en haut de la cheminée;
- Ni l'appareil, ni la cheminée ne peuvent en aucun cas être en contact avec des matériaux inflammables.
- L'ouverture en dessous tiroir brûleur (3,5 cm) doit être à tout moment libre.
3.5. Combustion étanche
Règle générale: Lors de la mise en place du système de tuyaux concentriques, la quantité de résistance créée par le système de tuyaux en déterminera le bon fonctionnement. Etant donné que les pièces horizontales créent le plus de résistance, celles-ci sont à éviter.
La longueur horizontale totale du système de tuyaux ne peut jamais dépasser la longueur verticale totale! Les figures sont classées du raccordement le moins adapté au mieux adapté.

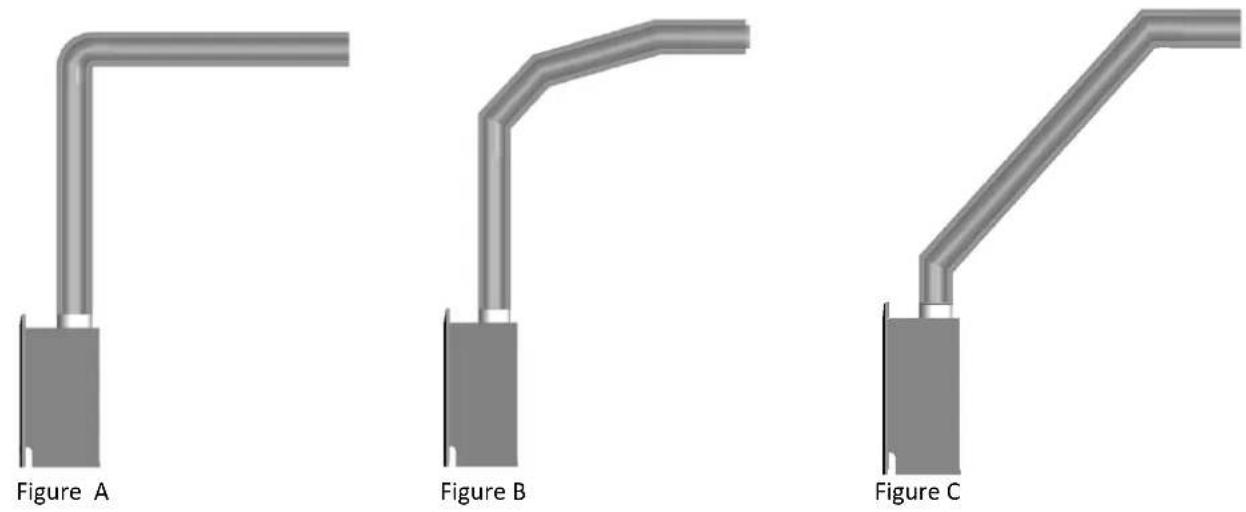

- Sur la figure A, on part de l'appareil verticalement jusqu'à la hauteur où l'évacuation des gaz se fait à l'horizontale, suivi par un coude de 90° et par la suite horizontalement jusqu'à l'extérieur.
- Sur la figure B, on part d'abord verticalement pour une partie, pour ensuite revenir progressivement à l'horizontale avec une pente de 15°. On revient à l'horizontale avec un coude de 15°.
- Sur la figure C, on part de l'appareil directement avec un coude de 45°. Devant le mur extérieur, on place un coude de 45° pour arriver horizontalement à l'extérieur. Ce procédé permet d'obtenir le moins de résistance possible et donc est le plus indiqué.

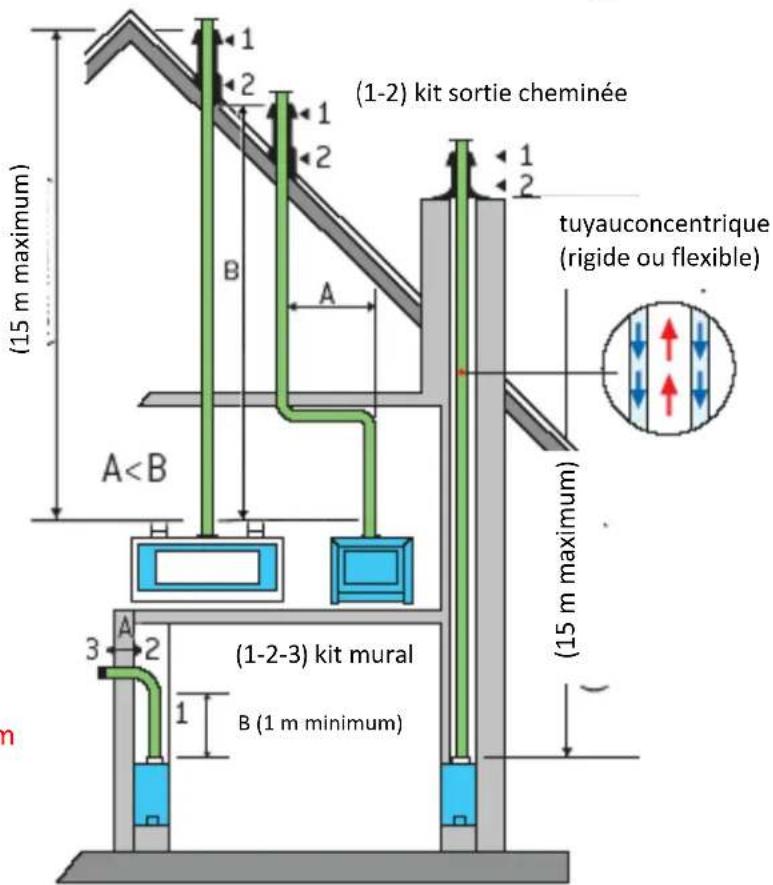

- La figure D donne un aperçu des différents types de raccordements (mur/cheminée/traversée de toiture) pour les inserts à combustion fermée. Les conditions d'installation de tuyaux concentriques s'y trouvent clairement mentionnées.
(1-2) kit sortie de toit
Figure D
