MODE D'EMPLOI Cupid'o Ariston Thermo
- Ce manuel très important forme un tout avec l'appareil. Il est à保守 avec soin et doit suivre l'appareil en cas de cession à un autre propriété ou utilisateur et/ou de transfert sur une autre installation
- Lisez attentivement les instructions et les conseils fournis, ils vous aideront à assurer la sécurité d'installation, d'utilisation et d'entretien de votre apparéil.
- L'installation est à la charge de l'acheteur et doit être effectue par un professionnel du secteur conformément aux instructions du manuel.
- Interdiction de toute utilisation de cet apparéil autre que celle prévue. Le fabricant ne peut enaucun cas être tenu responsable de dommages dérivant d'une utilisation impropre, incorrecte et déraisonnable ou du non respect des instructions contenues dans ce manuel.
- L'installation, l'entretien et toute autre intervention doit être effectués par un professionnel du secteur conformément aux réglementations applicables en la matière et aux indications fournies par le fabricant.
- Le fabricant decline toute responsabilité en cas de dommages subis par des personnes, des animaux ou des choses des suites d'une mauvaise installation de l'appareil.
- Ne laissez pas les éléments d'emballage (agrafes, sachets plastique, polystyrene, expansé, etc.) à la portée des enfants, ils représentent des sources de danger.
- Interdiction d'utilisation de l'appareil par des enfants ou des personnes inexpertementes.
- Interdiction de toucher l'appareil pieds nus ou avec des parties du corps mouillées.
- Pour toute réparation, adressez-vous à un technicien agréé et exigez l'utilisation de pieces de rechange originale Le non respect de ce qui précède peut compromètre la sécurité et faire déchoir toute responsabilité du fabricant.
- La température de l'eau chaude est régée par un thermostat de fonctionnement qui sert aussi de dispositif de sécurité à réarmement pour éviter de dangereuses hausses de température.
- Effectuez la connexion électrique comme indiqué dans le paragraphe correspondant.
- Aún objet inflammable ne doit se encontrar aproximé de l'appareil.
NORMES GENERALES DE SECURITE
Legendesymboles:
| Symbole | Sens |
| △ | Le non respect de l'avis de danger peut entraîner des risques de lésions, même mortelles dans certains cas, pour les personnes |
| △ | Le non respect de l'avis de danger peut porter atteinte et endommager, gravement dans certains cas, des objets, plantes ou animaux |
| ● | Obligation de respecter les normes de sécurité générales et spécifiques au produit |
| Réf. | Recommendation Risque | Symb | |
| 1 | N'effectuez aucune opération exigeant l'ouverture de l'appareil | Electrocution par contact avec des composants sous tension Lésions sous forme de brûlures dues à la présence de composants surchauffés ou de blessures provoquées par des saillies et des bords tranchants. | Δ |
| 2 | N'effectuez aucune opération exigeant la dépose de l'appareil | Electrocution par contact avec des composants sous tension | Δ |
| Inondations dues à l'eau s'échappant des tuyaux débranchés | Δ | ||
| 3 | N'utilisez pas la fiche du cable d'alimentation électrique pour brancher ou arrêté l'appareil | Electrocution provoquée par le mauvais état du cable, de la fiche ou de la prise | Δ |
| 4 | N'abîmez pas le cable d'alimentation électrique | Electrocution provoquée par des fils sous tension dénudés. | Δ |
| 5 | Ne posez jamais d'objets sur l'appareil | Lésions provoquées par la chute de l'objet par suite de vibrations | Δ |
| Endommagement de l'appareil ou des objets placés en dessous causé par la chute de l'objet à cause des vibrations | Δ | ||
| 6 | Ne montez pas sur l'appareil | Lésions provoquées par la chute de l'objet | Δ |
| Endommagement de l'objet ou des objets placés en dessous par la chute de l'objet détached de ses supports | Δ | ||
| 7 | Ne grimpez pas sur des chaises, des tabourets, des échelles ou des supports instables pour nettoyer l'appareil | Lésions provoquées par chute d'une hauteur elevée ou par coupure (échelle pliante) | Δ |
| 8 | N'effectuez aucune opération de nettoyage de l'appareil sans avoir duparavant étéint l'appareil, débranché la fiche ou désactivé l'interrupteur dédié | Electrocution par contact avec des composants sous tension | Δ |
| 9 | Installez l'appareil sur un mur solide, non soumis à des vibrations | Fonctionnement bruyant | Δ |
| 10 | Attention à ne pas endommager les câbles ou les tuyaux existants lors du pécement du mur | Electrocution par contact avec des conducteurs sous tension Explosions, incendes ou intoxications dus au gaz s'échappant des tuyaux endommages | Δ |
| Endommagement installations préexistantes Inondations dues à l'eau s'échappant des tuyaux endommages | Δ | ||
| 11 | Protégéz les tuyaux et les câbles de connexion pour éviter qu'ils ne soient endommages | Electrocution par contact avec des conducteurs sous tension | Δ |
| Inondations dues à l'eau s'échappant des tuyaux endommages | Δ | ||
| 12 | Assurez-vous que la pièce et les installations auxquelles raccorder l'appareil sont bien conformes aux réglementations applicables en la matière | Electrocution par contact avec des conducteurs sous tension mal installés | Δ |
| Endommagement de l'objet dû à de mauvises conditions de fonctionnement | Δ | ||
| Réf. | Recommendation Risque | Symb. | |
| 13 | Utilisez des apparéillages et des outils manuels adéquats (assurez-vous notamment que l'outil n'est pas abimé et que son manche est bien fixé), utilisez-les correctement et prenez les précautions nécessaires pour éviter qu'ils ne tombent, rangez-les après utilisation. | Lésions personnelles provoquées par la projection d'éclats ou de fragments, inhalation de poussières, cognements, coupures, piñûres, abrasions | Δ |
| Endommagement de l'appareil ou des objetsavaissinants par projection d'éclats, coups, entailles | Δ | ||
| 14 | Utilisez des équipements électriques adéquats(assurez-vous)'notamment que le cable et la fiche d'alimentation sont en bon état et que les parties à mouvement rotatif ou alternatif sont bien fixées),utilisez-les correctement, ne gênez pas lespassages en laissant trainer le cable d'alimentation,fixez-les pour éviter leur chute de haut, débranchez-les et rangez-les après utilisation. | Lésions personelles provoquées parélectrocution, projection d'éclats ou de fragments,inhalation de poussières, cognements, coupures,piñûres, abrasions, bruit, vibrations | Δ |
| Endommagement de l'appareil ou des objetsavaissinants par projection d'éclats, coups, entailles | Δ | ||
| 15 | Assurez-vous de la stabilité des échellesportatives, de leur résistance, du bon état delleurs marches qui ne doivent pas être glissanteset qu'une personne veille à ce qu'elle ne soientpas déplacées quand il y a qu'ilqu'un dessus | Lésions provoquées par chute d'une hauteurélevée ou par coupure (échelle plante) | Δ |
| 16 | Veillez à ce que les échelles roulantes soientstables, suffisamment résistantes, avec desmarches en bon état et non glissantes, qu'ellesaient des garde-fou le long de la rampe et surla plate-forme | Lésions provoquées par la chute d'une hauteurélevée | Δ |
| 17 | Assurez-vous qu'en cas de travaux exécutés àune certaine hauteur (avec en gros plus de deuxmètres de différence de niveau) on ait prévu desgarde-fou entourant la zone de travail ou desharnais de sécurité individuels pour éviter lesrisques de chute, qu'en cas de chute inévitableil n'y ait pas d'obstacles dangereux et que le chicsoit amorti par des surfaces de réception semi-rigides ou déformables. | Lésions provoquées par la chute d'une hauteurélevée | Δ |
| 18 | Assurez-vous que le lieu de travail dispose deconditions hygiéniques et sanitaires adéquatesen ce qui concerne l'éclairage, l'aération, lasolidité des structures, les issues de secours | Lésions personelles provoquées parcognements, trébuchements, blessures | Δ |
| 19 | Pendant les travaux, munissez-vous devêtements et d'équipements de protectionindividuals | Lésions personelles provoquées parélectrocution, projection d'éclats ou de fragments,inhalation de poussières, cognements, coupures,piñûres, abrasions, bruit, vibrations | Δ |
| 20 | Les opérations internes à l'appareil doivent êtreeffectuees avec un maximum de prudence enevitant tout contact brusque avec des pointescérées | Lésions personelles par suite de coupures,piñûres, abrasions | Δ |
| 21 | N'utilise pas d'insecticides, de solvants ou deproduits de nettoyage agressifs pour l'entretiende l'appareil | Endommagement des parties peintes ou enplastique | Δ |
| 22 | N'utilise pas l'appareil pour des usages autresqu'un usage domestique habituel | Endommagement de l'appareil du fait d'une surcharge de fonctionnementEndommagement des objets indùment traités | Δ |
| 23 | Ne permettez pas à des enfants ou à despersonnes inexpérimentées d'utiliser l'appareil | Endommagement de l'appareil d'à unusage impropre | Δ |
| 24 | Pour les raccordements électriques utilisez des conducteurs dûment dimensionnés | Incendie suite à surchauffe provoquée par le passage de courant électriche à l'intérieur de câbles sous dimensionnés | Δ |
| 25 | Protégez par du matériel adéquat l'appareil et les zones limitrophes du lieu de travail | Endommagement de l'appareil ou des objets avoisinants par projection d'éclats, coups, entailles | Δ |
| 26 | Déplacez l'appareil avec les protections qui s'imposent et un maximum de précaution | Endommagement de l'appareil ou des objets avoisinants par suite de heures, coups, entailles, écrasement | Δ |
| 27 | Faites en sorte que le rangement du matériel et des équipements rende la manutention simple et sûre, évitez de former des piles qui risquènt de s'écrouler | Endommagement de l'appareil ou des objets avoisinants par suite de heures, coups, entailles, écrasement | Δ |
| 28 | Rétablissez toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l'appareil et assurez-vous de leur bon fonctionnement avant toute remise en service | Endommagement ou panne de l'appareil par suite de fonctionnement hors contrôle | Δ |
NORMES DE SECURITE SPECIFIQUES AU PRODUIT
| Réf. | Recommendation | Risque | Symb. |
| 29 | Videz les composants pouvant contérer de l'eau chaude, activez au besoin les évents, avant toute intervention | Lésions personnelles dues à brûlures | Δ |
| 30 | Procedez au détartrage des composants en suivant les recommandations de la "fiche de sécurité" du produit utilisé, arezé la pièce, portez des vêtements de protection, évitez de mélanger des produits entre eux, protégEZ l'appareil et les objetsavoisinants | Lésions personnelles par contact de la peau et des yeux avec des substances acides, inhalation ou ingestion d'agents chimiques nocifs | Δ |
| Endommagement de l'appareil ou des objetsavoisinants par corrosion due à des substances acides | Δ |
DESCRIPTION DU CHAUFFE-EAU (voir fig. 6)
A. Lampe témoin
B. Bouton de réglage
C. Couvercle avant
CHARACTERISTIQUES TECHNIQUES

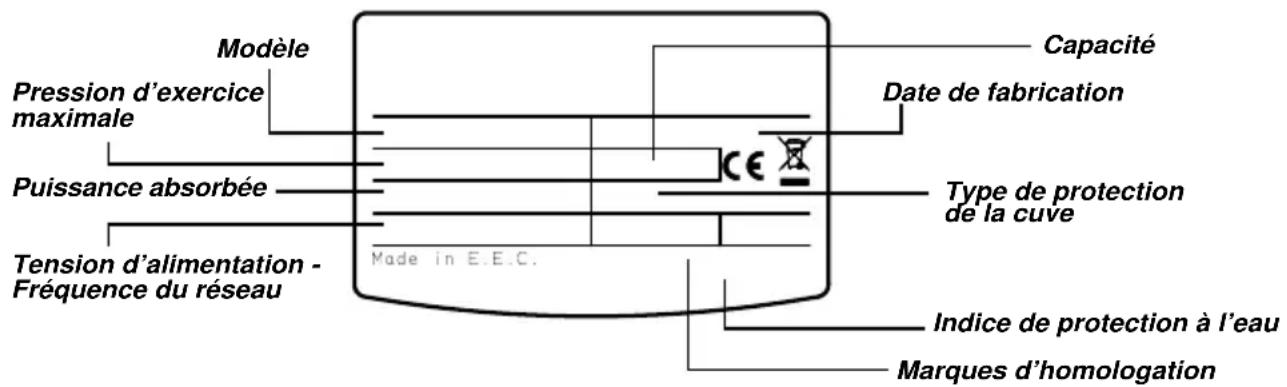

Pour les caractéristiques techniques, reportez-vous à la plaque signalétique.
| Modèle | Sur-évierSous-évier S | Sur-évierSous-évier | Sur-évier |
| Capacité l. 10 15 30 | |||
| Masse de l'appareil a vide Kg. | 8 | 8,6 | 14,4 |
Cet apparéil est conforme aux prescriptions de la directive EMC 89/336/CEE sur la compatibilité electromagnétique.
PROFESSIONAL TECH
Le système PROfessional TECH, une de nos solutions exclusives, est un système électronique de protection contre la corrosion qui permet d'assurer une longévite optimale au réservoir de votre chauffe-eau en cas d'eaux extrémement agressives.
Le circuit électronique permet de creer une différence de potentiel entre le réservoir et l'électrode au titan, pour assurer une protection optimale au réservoir et empêcher sa corrosion.
Pour un bon fonctionnement du système de protection, il faut qu'il y ait une connexion permanente de courant à 230V, même en cas d'arrêt de la fonction de chauffage de l'eau.
Le circuit electronique est non seulement relié au réseau d'alimentation à 230V mais aussi à l'électrode de protection au titan et au réservoir à protégger.
Le bon fonctionnement du dispositif de protection est signalé par l'allumage permanent du voyant vert qui indique qu'il y a suffisamment de tension aux bornes du circuit. En cas de panne, le voyageur rouge! signale que l'électrode est en court-circuit avec le réservoir ou que l'un des cables (réservoir ou electrode) est débranché ou encore que le réservoir est sans eau.
Votre chauffe-eau est par consequent correctement protégé quand le voyant vert est allumé et le voyant rouge eteint. Si ce n'est pas le cas, faites appel à un professionnel du secteur.
NORMES D'INSTALLATION (réserves à l'installateur)
ATTENTION! Suivez scrupuleusement les recommandations generales et les normes de sécurité enumeratedes au début du texte et conformez-vous à ce qui est indiqué.
L'installation et la première mise en marche du chauffe-eau doit être effectuees par un professionnel agreé conformement aux reglementations applicables en la matière et aux reglementations eventuelles des autorites locales et des organismes préposés
à la santé publique.
Cet apparéil sert à chauffer l'eau à une température inférieure à la température d'ébullition. Il doit être raccordé à un réseau d'adduction d'eau sanitaire dimensionné proportionnellement à ses performances et à sa capacité.
Avant de raccorder l'appareil, il faut :
-
Contrôlez que les caractéristiques (consulter les données de la plaquette signalétique) répondent aux besoin du client.
-
Vérifiez que l'installation est bien conforme à l'indice de protection IP (protection contre la pénetration de fluides) de l'appareil conformément aux normes applicables en la matière.
Lisez les indications de l'étiquette sur l'emballage et de la plaquette signalétique.
Installation de l'appareil
Cet apparéil est conçu uniquement pour installation à l'intérieur de locaux conformément aux réglementations applicables en la matière et exige le respect des instructions suivantes suite à présence de:
- Humidité : n'installé pas l'appareil dans des locaux fermés (non ventilés) et humides.
- Gel : n'installez pas l'appareil dans des lieux où un abaisissement de la température Cet apparéil est conçu uniquement pour installation à l'intérieur de locaux conformément aux règlementations applicables en la matière et exige le respect des instructions suivantes suite à présence de:
- Humidité : n'installez pas l'appareil dans des locaux fermés (non ventilés) et humides.
- Gel : n'installez pas l'apparéil dans des lieux où un abaissement de la température à un niveau critique avec risque de formation de gel est probable.
- Rayons du soleil : n'exposez pas l'appareil aux rayons directs du soleil, même s'il y a des baies vitrées.
- Poussière/vapeurs/gaz : n'installez pas l'appareil en présence d'atmosphère particulièrement agressive contenant des vapeurs acides, des poussières ou sature de gaz.
- Décharges électriques : n'installez pas l'appareil directement relié à des lignes électriques non protégées contre les sautes de tension.
Voir recommandation ref. 9 - En cas de murs fabriqués en briques ou blocs creux, de cloisons peu statiques ou d'ouvrages de maçonnerie autres que ceux qui sont indiqués, il faut procéder à une verification statique préalable du système de support.
Les crochets pour fixation murale doivent pouvoir supporter un poids trois fois plus élevé que celui du chauffe-eau rempli d'eau. Nous conseillons des crochets ayant au moins 10 mm de diamètre.
Les réglementations locales peuvent prévoir des limites à l'installation dans des salles de bains. Respectez par conséquent les distances minimales prévues par les normes applicables en la matière.
Installez l'appareil le plus pres possible des points deuisage pour réduire le plus possible la déperdition de chaleur le long des tuyauteries (fig. 1).
Pour simplifier les opérations d'entretien, laissez au moins 50 cm de libre pour acceder aux parties electrifiées.
Avant de procéder au raccordement hydraulique, lavez soigneusement l'installation pour éliminer tous résidus ou saletés qui pouraient compromètre le bon fonctionnement du chauffe-eau.
Raccordez l'entrée et la sortie du chauffe-eau à l'aide de tuyaux ou de raccords résistants non seulement à la pression de fonctionnement mais aussi à la température de l'eau chaude qui normalement peut atteindre et même dépasser 80^ . Les matérielux qui ne résistant pas à ces Températures sont donc déconseillés.
Il est conseilé d'utiliser des joints isolants dielectriques pour isoler electriquement l'appareil de la conduite d'eau.
Le chauffe-eau doit obligatoirement prévoir un dispositif de protection contre les surpressions relié au tuyau d'eau froide; ce dispositif, qui n'est pas fourni avec l'appareil, doit avoir un réglage de 0,6 MPa max. et doit être conforme à la réglementation applicable en la matière dans le pays.
ATTENTION! Dans les pays qui ont adopté la normative européen EN 1487:2000, le dispositif de protection contre les surpressions qui équipe le produit n'est pas conforme. Pour que le dispositif soit réglementaire, il faut que sa pression maximale ne dépasse pas 0,7 MPa (7 bar) et il doit comprendre au moins : un robinet d'arrêt, une soupape de retenue, un dispositif de contrôle de la soupape de retenue, une soupape de sécurité, un dispositif d'interruption de charge hydraulique.
La sortie d'évacuation du dispositif doit être raccordée à un tuyau d'évacuation, ayant un diamètre au moins égal à celui du tuyau de raccordement de l'appareil, au moyen d'un entonnoir qui permette une distance d'air minimale de 20mm avec possibilité de contrôle à vue pour éviter qu'en cas d'intervention du dispositif des dommages pouissant être causés à des personnes, à des animaux ou à des choses dont le fabricant ne pourrait en aucun cas être tenu pour responsable.
La présence d'un suintement d'eau du dispositif est tout a fait normal pendant la phase de chauffage. Pour éviter cet inconvenient, installez un vase d'expansion adéquat sur l'installation de départ.
Il faut par conséquent raccorder l'évacuation, qui doit toujours être ouverte, à un tuyau de drainage qui ait une inclinaison continue vers le bas et qui soit installé dans un endroit à l'abri du gel.
Vissez sur le tuyau d'arrivée de l'eau à l'appareil, qui se désigne par son collet bleu, un raccord en "T". Sur ce raccord, vissez d'un côté un robinet pour la vidange du chauffe-eau (B fig. 2) à ne manouvrer qu'avac un outil, de l'autre le dispositif de protection contre les surpressions (A fig. 2).
Raccordez ce dernier, par un flexible, au tuyau de l'eau froide de réseau. Prévoyez de plus, en cas d'ouverture du robinet de vidange, un tuyau d'évacuation de l'eau appliqué en sortie (C fig. 2).
En cas de pression de reseau proche de la valeur maximale de fonctionnement, montez un reducteur de pression le plus loin possible de l'appareil.
En cas d'installations hydrauliques équipées de:
-
tuyaux de dimensions plott réduites
-
robinets à pastilles de céramique,
installez, le plus pres possible des robinets, des stabilisateurs de pression ou de stabilisateurs contre les coups de belier ou bien un vase d'expansion ajustat à l'installation.
La durée de vie de votre chauffe-eau dépend du bon fonctionnement du système de protection contre la corrosion (ProTECH), l'appareil ne peut par conséquent pas être utilisé en présence d'eau ayant une durée permanente inférieure à 12^ fr.
Tandis qu'en cas d'euax très dures, on assiste très vite à la formation d'un dépôt considérable de tartre à l'intérieur de l'appareil qui provoque une perte d'efficacité et endommage la résistance électrique.
ATTENTION!
Pour ne pas compromètre le bon fonctionnement de l'appareil, il faut isoler électriquement de la chaudière les tuyaux d'entrée et de sortie.
Connexions électriques
Avant d'effectuer toute intervention sur l'appareil, déconnectez-le du réseau électrique à l'aide de l'interrupteur extérieur.
Pour davantage de sécurité, procededez à un contrôle approfondi de votre installation électrique, le fabricant declinant toute responsabilité en cas de dommages causés par l'absence de mise à la terre de l'installation ou par des anomalies de distribution.
Voir recommendation ref. 11-24 - Vérifiez si l'installation est bien dimensionné pour la puissance maximale absorbée par le chauffe-eau (consultez les données de la plaquette signalétique) et si les cables ont une section ajustée pour les connexions électriques et conforme à la normative en vigueur. Interdiction d'utiliser des prises multiples, des rallonges ou des adaptateurs. Interdiction d'utiliser les tuyaux de l'installation d'eau, de chauffage et du gaz pour raccarder l'appareil à la terre.
S'il vous faut remplaçer le cable d'alimentation qui équipe l'appareil, utilisez un cable ayant les mêmes caractéristiques (type H05VV-F 3x1,5 mm², diamètre 8,5 mm). Introduisez le cable d'alimentation (type H05VV-F 3x1,53x1,5 mm², diamètre 8,5 mm) par l'ouverture prévue à l'arrière de l'appareil et acheminez-le jusqu'au bornier (M fig.4) en suivant la flèche imprimée sur l'enveloppe (A fig.4). Bloquez ensuite les différents fils.
Pour débrancher l'appareil du réseau utiliser un interrupteur bipolaire conforme aux normes CEI-EN en vigueur (ouverture contacts au moins 3 mm, mistrési pourvu de fusibles).
La mise à terre de l'appareil est obligatoire et le cable de terre (de couleur jaune-verte et de longueur supérieure eaux phases) doit être fixé à la borne marquee du symbole (G fig. 4). Bloquez le cable d'alimentation sur la calotte à l'aide du serre-fils compris dans la fourniture. Avant la mise en marche, contrôle que la tension du réseau est conforme à la tension indiquée sur la plaque signaétique.
Si l'appareil est livre sans cable d'alimentation, les deux options d'installation suivantes sont disponibles:
-
raccordement au réseau fixe par l'intermédiaire d'un tube rigide (si l'appareil n'est pas équipé d'un presse-étoupe);
-
par l'intermédiaire d'un cable flexible (type H05VV-F 3x1,5 mm², diamètre 8,5 mm), si l'appareil est équipé d'un presse-étoupe.
Mise en marche et essai
Avant de metre sous tension, procededz au replissage de la cuve avec de I'eau de réseau.
Pour proceder au remplissage, ouvre le robinet central de l'installation domestique et celui de l'eau chaude pour purger l'air contenu dans la chaudière.
Vérifiez visuèlement la présence eventuelle de fuites d'eau au niveau de la bride, serrez au besoin sans forcer.
Mettez sous tension à l'aide de l'interrupteur.
Réglage de la température de fonctionnement
Pour désir la température de l'eau, utilisez le bouton.
Il est conseilé de régler la température du chauffe-eau sur 60^ (E) afin de: - réduire la formation de tartre;
- réduire les déperditions thermiques;
- éviter le risque de prolifération bacteriologique.
NORMES D'ENTRETIEN (pour le personnel/agree)
ATTENTION! Suivez scrupuleusement les commandations generales et les normes de sécurité enumeratedes au début du texte et conformez-vous à ce qui est indiqué.
Toutes les interventions et les opérations d'entretien doivent être effectuees par du personnel agree (possedant les qualites requises par les normes applicables en la matière).
Avant d'effectuer toute intervention d'entretien et/ou de remplacement de composants, débranchez l'appareil de la ligne électrique à l'aide de l'interrupteur extérieur; videz le chauffe-eau si besoin est: fermez le robinet principal et vidangez l'eau de l'intérieur à travers le tuyau d'entrée après avoir ouvert le robinet d'évacuation et un robinet d'eau chaude.
Otez la calotte pour acceder aux parties electrifiées (Fig. 3-4).
En cas d'intervention sur le thermostat, déconnectez-le de la ligne électrique et sortez-le de son logement.
En cas d'intervention sur la résistance ou sur l'anode, vidangez d'abord l'appareil.
Après avoir devissé et enlevé l'anode ProTECH (Fig. 5) et après avoir devissé l'écrou.
La résistance forme un tout avec la bride.
Lors de la phase de remontage, attention a bien replacer les joints de la bride et de l'anode et le thermostat dans leur position de départ.
Il est conseilé de changer le joint de la bride lors de chaque démontage.
Une fois ces opérations terminées, pensez à replir l'appareil d'eau avant de lemettre sous tension.
Entretiens périodiques
Tous les 2 ans de fonctionnement, effectuez les opérations suivantes:
- videz l'appareil et demontez la résistance;
- éliminez avec précaution le tartre qui s'est déposé sur les éléments de la résistance, si vous ne poulez pas utiliser d'acides spéciaux pour le faire, utilisez des objets non metalliques pour gratter la croûte qui s'est formée en faisant attention à ne pas endommager le blindage de la résistance;
- Il est conseilé de changer le joint de la résistance lors de chaque démontage. Pour le montage de la bride à égalisation de pression, le couple de serrage de l'écrou doit être compris entre 5 et 7 Nm et le couple de serrage pour l'anode ProTECH doit être de 2 Nm.
Une fois ces opérations terminées, pensez à replir l'appareil d'eau avant de lemettre sous tension.
Le système anticorrosion ProTECH n'exige aucun entretien.
Réarmement sécurité bipolaire
En cas de surchauffe excessive de l'eau, un interrupteur thermique de sécurité, conforme aux normes CEI-EN, coupe le circuit électrique sur les deux phases d'alimentation de la résistance, dans ce cas faites appel à l'assistance technique.
NORMES D'UTILISATION POUR L'USAGER
ATTENTION! Suivez scrupleusement les recommandations generales et les normes de sécurité enumeratedes au début du texte et conformez-vous à ce qui est indiqué.
Recommendations pour l'usager
- Evitez de placer sous le chauffe-eau tout objet et/ou apparéil risquant d'être endommagé en cas de fuite d'eau.
F
- En cas d'inutilisation prolongée du chauffe-eau, il faut : fermer les robinets du circuit hydraulique.
- L'eau chaude qui sort des robinets deuisage à plus de 50^ peut provoquer des brulures immediates pouvant meme entrainer la mort dans certains cas. Les enfants, les handicapés et les personnes agées sont a plus grand risque de brulures.
- Si cet apparéil reste à l'arrêt pendant plus de 2 semaines, du gaz hydrogène risque de se former. Ce type de gaz est extrémement inflammable. Pour éviter tout risque de dommage dans ces conditions, il est recommandé:
d'ouvrir le robinet de l'eau chaude quelques minutes avant d'utiliser tout electroménager;
de ne pas fumer pres du point deuisage;
de ne pas allumer de flammes ou les brûleurs du plan de cuisson pres du point deuisage.
En tout cas, il faut obligatoirement puiser de l'eau d'un robinet deuisage relié à l'appareil au moins tous les 3 mois pour éviter toute accumulation de gaz hydrogène.
- Interdiction pour l'usage d'effectuer toute opération d'entretien courant et extraordinaire de l'appareil.
- Avant d'appeler le service après-vente pour une panne, vérifiez si le défaut de fonctionnement ne dépend pas d'autres causes comme par exemple, une panne de courant ou une coupure d'eau.
Voir recommendations ref. 1 - 2 - 3
Voir recommandation ref. 4 - Pour tout remplacement du cable d'alimentation electrique, faites appel à un professionnel du secteur.
Voir recommendation ref. 5-6-8
Voir recommandation ref. 21 - Pour nettoyer les parties exterieures, passez un chiffon avec de I'eau savonneuse.
Voir recommendation ref. 22 - 23
Fonctionnement
Pour allumer le chauffe-eau, utilisez l'interrupteur bipolaire (et/ou le bouton sur les modeles équipés de réglage extérieur).
La lampe temoin n'est allumée que pendant le cycle de rechauffement.
Le thermostat débranchera automatiquement la résistance dés que la température de l'eau sélectionnée sera atteinte.
Il est normal, qu'au cours de la phase de rechauffement, il y ait des cycles de mise en marche et d'arrêt du thermostat.
Pendant le fonctionnement normal, il arrive que la résistance électrique produit à l'intérieur de l'appareil de légers bruits dus à l'échange thermique, il arrive aussi que les branchements hydrauliques deviennent chauds.
Réglage de la température de fonctionnement
Pour désir la température de l'eau, servz-vous du bouton relié au thermostat.
Tournez le bouton pour augmenter ou diminuier la température de fonctionnement en vous servant des repères graphiques situés sur le bouton ou sur la calotte.
Il est conseilé de régler la température du chauffe-eau sur 60^ afin de:
- réduire la formation de tartre;
- réduire les déperditions thermiques;
- éviter le risquè de prolifération bacteriologique.
Dispositif de protection contre les surpressions
Il faut faire fonctionner le dispositif de protection contre les surpressions à intervalle régulier (tous les mois) pour éliminer les dépôts de tartre et vérifier qu'il ne soit pas bloqué.
RENSEIGNEMENTS UTILES
Si I'eau en sortie est froide
Faites vérifier :
- s'il y a bien tension aux bornes du thermostat;
- la sécurité thermique du thermostat;
- les éléments chauffants de la résistance.
Si I'eau est bouillante (vapeur sortant des robinets)
Coupez l'alimentation électrique de l'appareil et faites contrôle :
- le réglage et le fonctionnement du thermostat;
- le niveau d'entartrage de la cuve et des composants.
Débit d'eau chaude insuffisant
Faites vérifier :
- la pression de réseau de l'eau;
- l'etat du deflecteur (brise-jet) du tuyau d'entrée de l'eau froide;
- l'etat du tuyau deuisage de I'eau chaude;
- les composants électriques.
Fuite d'eau du dispositif de protection contre les surpressions
La présence d'un suintement d'eau du dispositif est tout a fait normal pendant la phase de chauffage. Pour éviter cet inconvenient, installez un vase d'expansion sur l'installation de départ.
Si la fuite persiste au-delà de la période de chauffage, faites contrôle:
- le réglage du dispositif;
- la pression de réseau de l'eau;
Attention: Ne bouchez jamais le trou d'évacuation du dispositif!
NE TENTEZ JAMAIS DE REPARER L'APPAREIL VOUS-MEMES, FAITES TOUJOURS APPEL A UN TECHNICIEN QUALIFIE.
