MODE D'EMPLOI BSL 300 DE DIETRICH
Notice
d'utilisation
1 Consignes de sécurité ....4
1.1 Consignes de sécurité ....4
1.2 Recommendations ......6
1.3 Responsabilités ....7
1.3.1 Responsabilité du fabricant ....7
1.3.2 Responsabilité de l'installateur ....7
1.3.3 Responsabilité de l'utilisateur ....8
2 A propos de cette notice ....9
2.1 Symboles utilisés ....9
2.1.1 Symboles utilisés dans la notice .....9
2.1.2 Symboles utilisés sur l'équipement .....9
2.2 Abréviations ......9
3.1 Homologations ......10
3.1.1 Certifications ...... 10
3.2 Préparateur solaire d'eau chaude
sanitaire ....10
3.3 Tableaux de commande ....12
3.3.1 Description des touches .....12
3.3.2 Description de l'afficheur ....13
4 Utilisation de l'appareil ....15
4.1 Affichage des valeurs mesurées .....15
4.1.1 Remise à zéro des valeurs .....15
4.2 Réglages Utilisateurs ....16
4.2.1 Régler l'heure ....16
4.2.2 Forcer l'appoint ....16
4.2.3 Modifier les autorisations de l'appoint .....16
4.2.4 En cas d'absence prolongée ....16
4.3 Réglage de la température de sortie du préparateur ....17
4.3.1 Programmation et réglage de l'appoint électrique ....17
4.3.2 Réglage du mitigeur thermostatique ....18
4.4 Démarrage et arrêt de la régulation .....18
5 Contrôle et entretien ....19
5.1 Consignes générales .....19
5.2 Soupape ou groupe de sécurité .....19
5.3 Nettoyage de l'habillage ....19
5.4 Contrôle de l'anode en magnésium .....19
6 En cas de dérangement ....20
6.1 Incidents et remèdes ....20
7 Caractéristiques techniques ....21
7.1 Préparateur solaire d'eau chaude
sanitaire ....21
7.2 Composition des colis systèmes solaires NF CESI (Pour la France) ......22
8 Garanties 26
8.1 Généralités ....26
8.2 Conditions de garantie ....26
9 Annexe – Informations relatives aux directives écoconception et étiquetage énergétique ....28
1 Consignes de sécurité
1.1 Consignes de sécurité
DANGER
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
ATTENTION
- Couper l'arrivée d'eau froide sanitaire.
- Ouvrir un robinet d'eau chaude dans l'installation.
- Ouvrir un robinet du groupe de sécurité.
- Lorsque l'eau s'arrête de couler, l'appareil est vidangé.
ATTENTION
Dispositif limiteur de pression
Le dispositif limiteur de pression (soupape de sécurité ou groupe de sécurité) doit être mis en fonctionnement régulièrement afin de retirer les dépôts de tartre et pour s'assurer qu'il n'est pas bloqué.
Le dispositif limiteur de pression doit être raccordé à un tuyau d'évacuation.
De l'eau pouvant s'écouler du tuyau d'évacuation, ce dernier doit être maintenu ouvert, à l'air libre, dans un environnement hors-gel, en pente continue et vers le bas.
La notice d'utilisation et la notice d'installation sont également disponibles sur notre site internet.
ATTENTION
Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installations.
ATTENTION
Si un câble d'alimentation est fourni avec l'appareil et qu'il se trouve endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
ATTENTION
Respecter la pression maximale de l'eau à l'entrée pour assurer un fonctionnement correct de l'appareil en se référent au chapitre "Caractéristiques techniques".
DANGER
En cas d'émanations de fumées ou de fuite de fluide frigorigène :
- Eteindre l'appareil.
- Ouvrir les fenêtres.
- Evacuer les lieux.
- Contacter le professionnel qualifié.
ATTENTION
Ne pas laisser l'appareil sans entretien.
Contacter un professionnel qualifié ou souscrire un contrat d'entretien pour l'entretien annuel de l'appareil.
ATTENTION
Avant toute intervention, couper l'alimentation électrique de l'appareil.
1.2 Recommendations
AVERTISSEMENT
Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation.
Ne jamais vidanger l'installation. Ne pas remplacer ou ajouter de l'eau ou du fluide solaire dans l'installation. Ces opérations doivent être effectuées par un professionnel qualifié
Pour bénéficier de la garantie, aucune modification ne doit être effectuée sur l'appareil. Ne retirer les capots que pour les opérations d'entretien et de dépannage et remettre les capots en place après les opérations d'entretien et de dépannage.
Autocollants d'instruction
Les instructions et les mises en garde apposées sur l'appareil ne doivent jamais être retirées ni recouvertes et doivent demeurer lisibles pendant toute la durée de vie de l'appareil. Remplacer immédiatement les autocollants d'instruction et de mises en garde abîmés ou illisibles.
AVERTISSEMENT
Ne jamais couper le courant de la régulation solaire même lors d'absences prolongées. La régulation protège l'installation contre les surchauffes estivales lorsqu'elle est en fonctionnement.
AVERTISSEMENT
Ne pas modifier les paramètres de la régulation sans en maîtriser le fonctionnement.
Lors d'absences prolongées, il est conseillé de baisser la température de consigne du préparateur solaire à 45 °C. Durant les périodes de présence, la consigne doit être réglée en dessous de 60 °C.
1.3 Responsabilités
1.3.1. Responsabilité du fabricant
Nos produits sont fabriqués dans le respect des exigences des différentes directives européennes applicables. Ils sont de ce fait livrés avec le marquage
CE et tous les documents nécessaires.
Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.
Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants :
Non-respect des instructions d'utilisation de l'appareil.
Défaut ou insuffisance d'entretien de l'appareil.
▶ Non-respect des instructions d'installation de l'appareil.
1.3.2. Responsabilité de l'installateur
L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installateur doit respecter les consignes suivantes :
▶ Lire et respecter les instructions données dans les notices fournies avec l'appareil.
▶ Réaliser l'installation conformément à la législation et aux normes en vigueur.
▶ Effectuer la première mise en service et effectuer tous les points de contrôles nécessaires.
▶ Expliquer l'installation à l'utilisateur.
Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil.
▶ Remettre toutes les notices à l'utilisateur.
1.3.3. Responsabilité de l'utilisateur
Pour garantir un fonctionnement optimal de l'appareil, l'utilisateur doit respecter les consignes suivantes :
▶ Lire et respecter les instructions données dans les notices fournies avec l'appareil.
Faire appel à des professionnels qualifiés pour réaliser l'installation et effectuer la première mise en service.
Se faire expliquer l'installation par l'installateur.
Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié.
- Conserver les notices en bon état à proximité de l'appareil.
2 A propos de cette notice
2.1 Symboles utilisés
2.1.1. Symboles utilisés dans la notice
Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.
DANGER
Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles graves.
AVERTISSEMENT
Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles légères.
ATTENTION
Signale un risque de dégâts matériels.
Signale une information importante.
Signale un renvoi vers d'autres notices ou d'autres pages de la notice.
2.1.2. Symboles utilisés sur l'équipement
Avant l'installation et la mise en service de l'appareil, lire attentivement les notices livrées.
Eliminer les produits usagés dans une structure de récupération et de recyclage appropriée.
2.2 Abréviations
▶ CFC : Chlorofluorocarbure
▶ ECS : Eau Chaude Sanitaire
Le présent produit est conforme aux exigences des directives européennes et normes suivantes :
Norme visée : EN 60.335.1.
Norme visée : EN 60.335.2.21.
2004/108/CE Directive Compatibilité Electromagnétique.
Normes visées : EN 50.081.1, EN 50.082.1, EN 55.014
3.2 Préparateur solaire d'eau chaude sanitaire

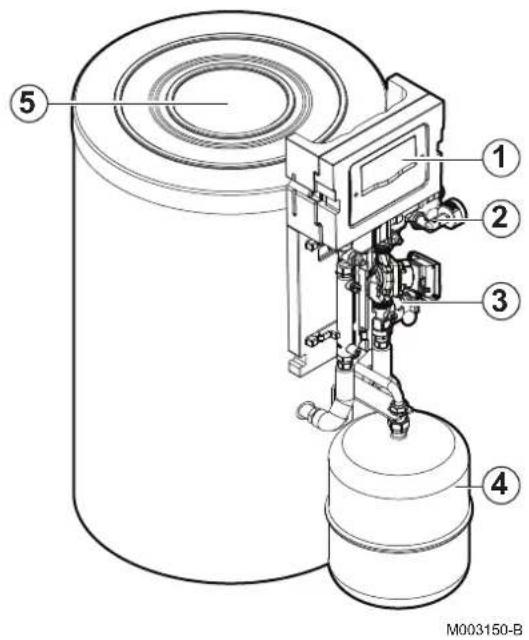

BSL 150 : Vue extérieure
① Régulation solaire
② Groupe de sécurité du circuit solaire
③ Tampon latéral
④ Vase d'expansion
⑤ Tampon supérieur

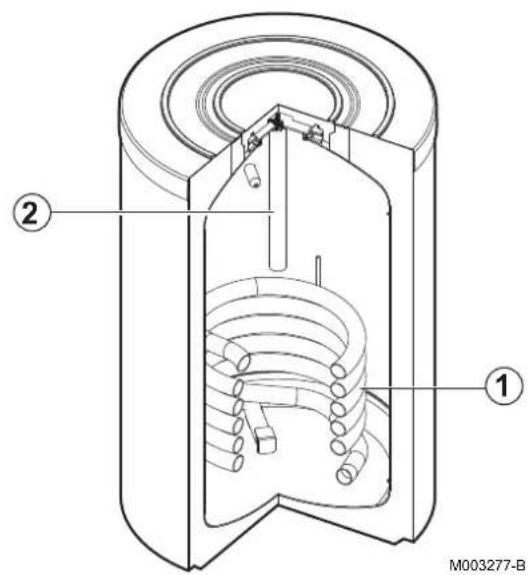

BSL 150 : Vue intérieure

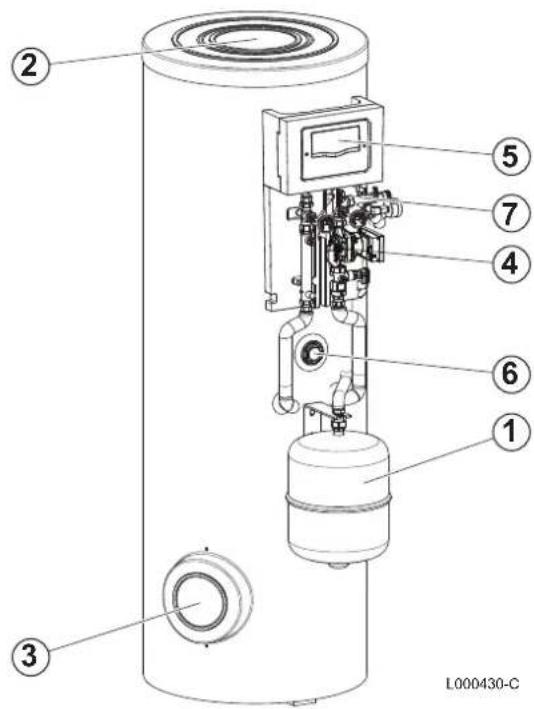

BSL 200...400 : Vue extérieure
① Vase d'expansion
② Tampon supérieur
③ Tampon latéral
④ Station solaire
⑤ Régulation solaire
⑥ Appoint électrique (Option)
⑦ Groupe de sécurité du circuit solaire
Tous les composants sont soumis à un contrôle d'étanchéité et testés en usine. La régulation, la pompe et l'appoint électrique sont pré-câblés.


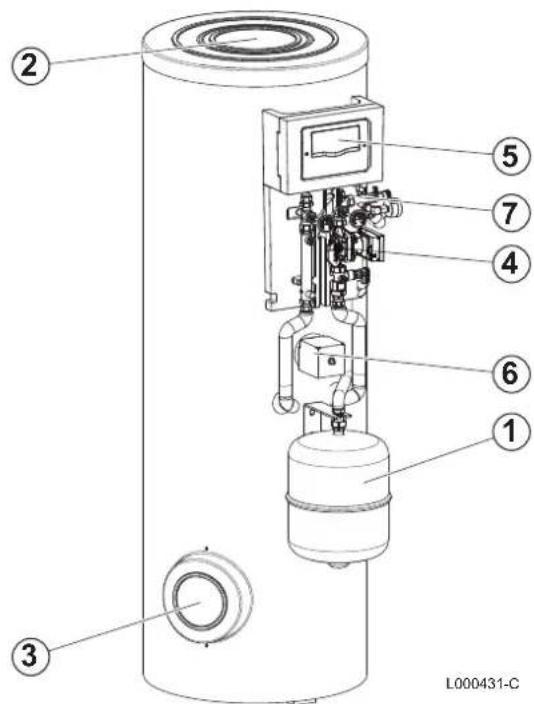

BESL 200...400 : Vue extérieure
①
Vase d'expansion
②
Tampon supérieur
③
Tampon latéral
④
Station solaire
⑤
Régulation solaire
⑥
Appoint électrique
⑦
Groupe de sécurité du circuit solaire
Tous les composants sont soumis à un contrôle d'étanchéité et testés en usine. La régulation, la pompe et l'appoint électrique sont pré-câblés.
3.3 Tableaux de commande

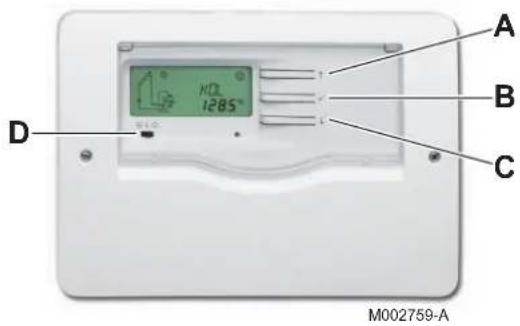

3.3.1. Description des touches
NO.
1285°
B
C
D
M002759-A
A
Touche ↑ :
Déplacer le curseur vers le haut.
▶ Augmenter la valeur du paramètre.
B
Touche √ :
Accéder à un paramètre sélectionné.
▶ Valider une modification de valeur.
C
Touche ↓ :
Déplacer le curseur vers le bas.
Diminuer la valeur du paramètre.
D Commutateur 3 positions :
✿ : L'appoint peut être actif en mode diurne et en mode nocturne.
▶ 0 : L'appoint est désactivé.
- : L'appoint est actif en mode nocturne uniquement.
3.3.2. Description de l'afficheur

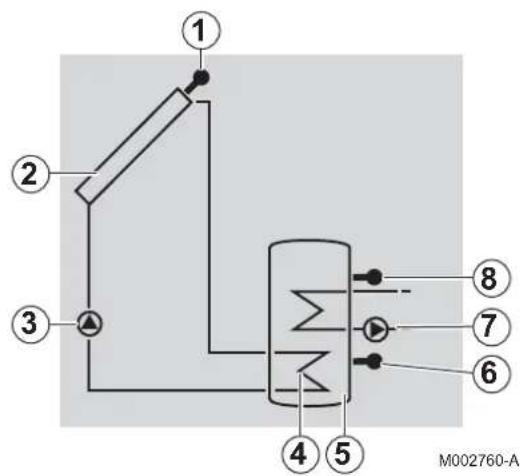

■ Schémas du système (System-Screen)
②
③
④ ⑤
M002760-A
① Sonde capteur solaire
② Capteurs solaires
③ Circulateur solaire
④ Echangeur solaire
⑤ Préparateur solaire
⑥ Sonde solaire
⑦ Appoint (sauf BSL 150)
⑧ Sonde eau chaude sanitaire - Appoint
■ Indicateurs de fonctionnement
| Symbole fixe | Symbole clignotant | Etat |
| 1 | | Pompe solaire activée. |
| 11 | | Appoint activé. |
| ☀ | | Température de consigne du préparateur dépassée. |
| 1 | ☀ | Fonction refroidissement du capteur ou du préparateur activée. |
| ☀ | | Fonction antigel activée. |
| 1 | ☀ | Fonction antigel active (en fonctionnement). |
| ☀ | Température minimale des capteurs dépassée. |
| ⚠☀ | Température maximale du préparateur dépassée. |
| ⚠ | Température maximale du capteur dépassée. |
| ### | | Paramètre de réglage. |
| ### | Modification des réglages. |
| / | ⚠ | Défaut sonde. |
| ∅ + 1 △ | | Forçage de la pompe solaire. |
| ∅ + 10 | ⚠ | Forçage de l'appoint. |
■ Indicateur à LED
1285°
A
M002762-A
A LED
| Code de message de la LED | Etat du circulateur Description |
| Vert continu | Le relais pompe est fermé. | Fonctionnement normal de la régulation. |
| Vert / rouge clignotant | ▸ Phase d'initialisation▸ Mode manuel | ▸ L'installation est en mode manuel : Mettre la régulation en mode automatique. |
| Rouge clignotant | ▸ Défaut sonde.▸ Dépassement de la température maximum du préparateur. | ▸ Le préparateur a atteint la température de consigne et l'installation est en mode sécurité surchauffe ou en mode refroidissement.▸ Il y a un défaut sonde. |
4 Utilisation de l'appareil
4.1 Affichage des valeurs mesurées
Faire défiler les valeurs mesurées à l'aide des touches ↓ et ↑.
| Paramètre | Description Remarques | |
| TC | Température du capteur S | Sonde S1.La valeur TC indique en temps réel la température en °C mesurée par la sonde du capteur. |
| TR | Température du préparateur (Echangeur solaire - bas) | Sonde S2.La valeur TR indique en temps réel la température en °C mesurée par la sonde du préparateur ECS en zone inférieure. |
| THR | Température du préparateur (Appoint) | Sonde S3.La valeur THR indique en temps réel la température en °C mesurée par la sonde du préparateur ECS en zone supérieure. |
| PC % | Régime de la pompe | La valeur PC % indique en temps réel le régime du circulateur solaire (0-100 %). |
| tc | Durée d'auto calibrage | La valeur tc indique en secondes le temps restant lors de la phase d'auto-calibrage. |
| RAP | Forcer l'appoint On : Appoint alimenté. | AUTO : Appoint piloté par la régulation.Voir chapitre : "Forcer l'appoint", page 16. |
| h P1 | Compteur d'heures de fonctionnement de la pompe solaire | Remise à zéro possible.Voir chapitre : "Remise à zéro des valeurs", page 15. |
| KWh | Quantité de chaleur (kWh) | La quantité de chaleur reçue est calculée selon les paramètres renseignés lors de la mise en route (DMAX).Remise à zéro possible.Voir chapitre : "Remise à zéro des valeurs", page 15.Les valeurs KWh ou MWh indiquent en kWh ou en MWh une estimation de la quantité totale de chaleur produite par l'installation depuis la mise en service de la régulation. La quantité de chaleur reçue est calculée selon les paramètres renseignés lors de la mise en route (DMAX). |
| MWh | Quantité de chaleur (MWh) |
| HRE | Heure | Voir chapitre : "Régler l'heure", page 16. |
4.1.1. Remise à zéro des valeurs
Il est possible de remettre à zéro la valeur quand la mention SET s'affiche.
- Sélectionner une valeur à l'aide des touches ↓ et ↑.
- Appuyer sur la touche √ pendant 2 secondes. La valeur se remet à zéro.
Pour interrompre l'opération, n'appuyer sur aucune touche pendant 5 secondes. La régulation retournera automatiquement au mode affichage des valeurs.
4.2 Réglages Utilisateurs
4.2.1. Régler l'heure
- Sélectionner le canal HRE avec les touches ↓ et ↑.
- Appuyer sur la touche √ pendant 2 secondes.
- Régler les heures avec les touches ↓ et ↑.
- Appuyer sur la touche √ pour valider.
- Régler les minutes avec les touches ↓ et ↑.
- Appuyer sur la touche √ pour valider.
ATTENTION
Le contrôleur ne bascule pas automatiquement entre l'heure d'été et l'heure d'hiver.
4.2.2. Forcer l'appoint
- Sélectionner le canal RAP avec les touches ↓ et ↑.
- Appuyer sur la touche √ pendant 2 secondes. Le symbole clignote.
- Régler le paramètre RAP sur ON à l'aide de la touche ↑.
- Appuyer sur la touche √ pour valider le réglage.
L'appoint électrique s'arrête quand la température de consigne est atteinte.
4.2.3. Modifier les autorisations de l'appoint
Basculer le commutateur pour modifier les autorisations de l'appoint électrique.
| Hiver : L'appoint est autorisé le jour et la nuit. |
| 0 | L'appoint n'est pas autorisé. Pas de réchauffage par appoint. |
| Été : L'appoint est uniquement autorisé la nuit. |
L'appoint est désactivé si la pompe solaire est en service.
4.2.4. En cas d'absence prolongée
En cas d'absence prolongée, arrêter l'appoint électrique si la fonction est activée et réduire la consigne du préparateur solaire :
1285°C
M002763-A
- Régler le commutateur 3 positions sur 0.
- Avancer jusqu'au dernier canal d'affichage (HRE) avec la touche ↓.
- Appuyer sur la touche ↓ pendant 5 secondes.
Un paramètre de réglage s'affiche, avec la mention set.
- Sélectionner le paramètre SX à l'aide des touches ↑ et ↓.
- Appuyer brièvement sur la touche √.
La mention clignote, le paramètre est réglable.
- Modifier le paramètre à l'aide des touches ↓ et ↑.
Par exemple 45 (°C).
- Appuyer sur √ pour valider le réglage.
■ Retour d'absence prolongée
Au retour d'absence prolongée :
Régler la consigne du préparateur solaire SX à sa valeur d'installation.
▶ Autoriser à nouveau les appoints.
Régler le commutateur 3 positions sur hiver ou été, suivant la saison.
4.3 Réglage de la température de sortie du préparateur
4.3.1. Programmation et réglage de l'appoint électrique
La température du volume d'eau chauffé par la résistance électrique est réglé par l'installateur lors de la mise en route de l'installation, selon la taille du logement.
A l'aide de la régulation solaire, il est possible d'ajuster le volume d'eau chauffé à 40 °C par la résistance de deux manières :
Forcer la chauffe en continu de la résistance pour des besoins imprévus importants.
Voir chapitre : "Forcer l'appoint", page 16.
Choisir le mode hiver ✿ (2 heures maximum selon le volume d'eau chaude sanitaire à 40 °C requis) pour palier au manque de soleil en hiver. Si nécessaire, la période de programmation hors heures creuses est réglée entre 16 h et 18 h, c'est-à-dire en fin de journée, quand l'apport solaire est moindre et juste avant la période de puisage.
Voir chapitre : "Modifier les autorisations de l'appoint", page 16.

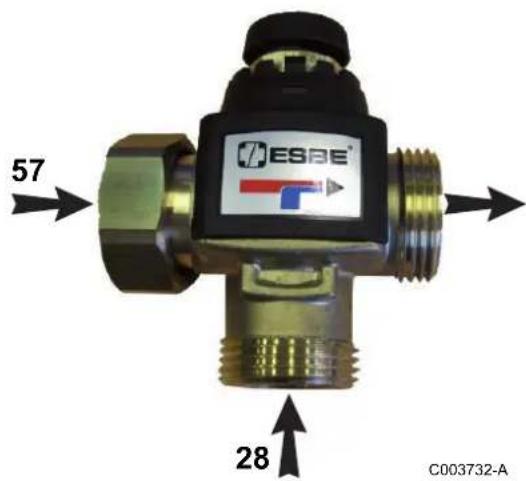

4.3.2. Réglage du mitigeur thermostatique
57
28
C003732-A
28 Entrée eau froide sanitaire
57 Sortie eau chaude sanitaire
Le mitigeur est réglé d'usine pour une température de sortie eau chaude sanitaire de 60 °C (position 6). Pour réduire cette température, retirer le capot du dessus et tourner la molette dans le sens inverse des aiguilles d'une montre. En position 1, la température de sortie est réduite à 35 °C.
| Position 1 2 3 4 5 6 | | | | | | |
| Température en sortie du mitigeur | 35 °C 40 | 40 °C 45 | 50 °C 50 | 55 °C 60 | 60 °C | |
4.4 Démarrage et arrêt de la régulation
ATTENTION
Si la température dans les capteurs solaires est supérieure à 130 °C, la régulation fonctionne en mode sécurité. Attendre le soir pour la mise en route ou refroidir (couvrir) les capteurs solaires.
La mise en service est effectuée par l'installateur. Une fois sous tension, la régulation est en mode automatique. Pour déclencher la pompe solaire, il faut une température minimum de 30 °C au niveau du capteur et un écart de température de 6 °C par rapport au préparateur eau chaude sanitaire.
Si des conditions particulières rendent nécessaire la modification des réglages, contacter l'installateur.
5 Contrôle et entretien
5.1 Consignes générales
ATTENTION
Les opérations de maintenance sont à effectuer par un professionnel qualifié.
Seules des pièces de rechange d'origine doivent être utilisées.
5.2 Soupape ou groupe de sécurité
La soupape ou le groupe de sécurité sur l'entrée eau froide sanitaire doit être manoeuvré au moins 1 fois par mois, afin de s'assurer de son bon fonctionnement et de se prémunir d'éventuelles surpressions qui endommageraient le préparateur eau chaude sanitaire.
AVERTISSEMENT
Le non-respect de cette règle d'entretien peut entraîner une détérioration de la cuve du préparateur eau chaude sanitaire et l'annulation de sa garantie.
5.3 Nettoyage de l'habillage
Nettoyer l'extérieur des appareils à l'aide d'un chiffon humide et d'un détergent doux.
5.4 Contrôle de l'anode en magnésium
Faire vérifier l'état de l'anode par l'installateur. L'anode en magnésium doit être vérifiée au moins tous les 2 ans. A partir de la première vérification et compte tenu de l'usure de l'anode, il faut déterminer la périodicité des contrôles suivants.
6 En cas de dérangement
6.1 Incidents et remèdes
| Description Vérifications Solutions | | |
| Le témoin lumineux de contrôle est éteint. | Le courant est coupé. | Rétablir le courant. |
7 Caractéristiques techniques
7.1 Préparateur solaire d'eau chaude sanitaire
| BSL 150 BSL | 200 BSL 300 | BSL 400 | |
| Circuit primaire : Echangeur solaire |
| Température maximale de service °C 110 110 110 | 110 | | | | |
| Pression de service maximale MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1(10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) |
| Capacité de l'échangeur litres 4.5 5.6 8.1 10.1 | | | | | |
| Surface d'échange | m^2 | 0.67 0.84 1.2 | 1.5 | | |
| Circuit primaire : Echangeur d'appoint |
| Température maximale de service °C - 110 110 110 | | | | | |
| Pression de service maximale bar (MPa) - 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) | | |
| Capacité de l'échangeur litres - 5.1 5.1 5.1 | | | | | |
| Surface d'échange | m^2 | - 0.76 0.76 0.76 | | | |
| Perte de charge à 2 m^3 /Heure | kPa - 4 4 4 | | | | |
| Circuit secondaire (eau sanitaire) |
| Température maximale de service | °C | 95 | 95 | 95 | 95 |
| Pression de service maximale MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) |
| Capacité en eau | litres 150 225 300 | 400 | | | |
| Volume d'appoint | litres - 75 | 105 150 | | | |
| Volume solaire | litres 150 150 195 | 250 | | | |
| Poids |
| Poids brut | kg | 90 | 125 125 158 | | |
| Poids net | kg | 74 | 109 | 111.5 | 145 |
| Performances Circuit primaire : Echangeur d'appoint |
| Puissance échangée(1) | kW | - 24 | 24 | 24 | |
| Performances |
| Débit horaire ( T = 35 ^ C^(1) ) | litres/h | - 590 590 590 | | | |
| Capacité de puisage sur 10 minutes ( T = 30^^(2) ) | litres/10 min - 150 | 200 270 | | | |
| Constante de refroidissement Cr | Wh/24h·L·K | 0.24 0.23 0.20 | 0.18 | | |
| Consommation d'entretien ( T=45K ) | kWh/24h | 1.4 1.8 2.2 2.6 | | | |
| Performance N_L | | — | 0.7 1.2 2.7 | | |
| (1) Température primaire : 80 °C - Entrée eau froide sanitaire : 10 °C - Sortie eau chaude sanitaire : 45 °C - Débit primaire : 2 m^3/h (2) Température primaire : 80 °C - Entrée eau froide sanitaire : 10 °C - Sortie eau chaude sanitaire : 40 °C - Stockage eau chaude sanitaire : 65 °C |
| BESL 200 | BESL 300 | BESL 400 |
| Circuit primaire : Echangeur solaire |
| Température maximale de service | °C | 110 | 110 | 110 |
| Pression de service maximale | MPa (bar) | 1 (10) | 1 (10) | 1 (10) |
| Capacité de l’échangeur | litres | 5.6 | 8.1 | 10.1 |
| Surface d’échange | m^2 | 0.84 1.2 | 1.5 | |
| Circuit secondaire (eau sanitaire) |
| Température maximale de service | °C | 95 | 95 | 95 |
| BESL 200 | BESL 300 B | BESL 400 |
| Pression de service maximale MPa (bar) | 1 (10) 1 (10) 1 (10) | | | |
| Capacité en eau litres 225 300 400 | | | | |
| Volume d'appoint (Electrique) litres 95 | 135 170 | | | |
| Volume solaire litres 130 165 230 | | | | |
| Poids |
| Poids brut kg 115 114 138 | | | | |
| Poids net kg 100 102 126 | | | | |
| Performances |
| Constante de refroidissement Cr Wh/24h·L·K 0.23 | 0.20 0.18 | | | |
| Consommation d'entretien ( T=45K ) | kWh/24h 1.8 | 2.2 | 2.6 | |
7.2 Composition des colis systèmes solaires NF CESI (Pour la France)
Vérifier la composition du système solaire NF CESI à l'aide du tableau ci-dessous. Les références et colis listés doivent apparaître sur la facture du système vendu par l'installateur.
Un système est complet et fonctionnel selon la certification NF CESI si l'ensemble des références du système figure sur la facture. Le système est composé des éléments suivants :
▶ Un champ de capteurs avec 1,2 ou 3 capteurs solaires.
▶ Un préparateur solaire d'eau chaude sanitaire comprenant une station solaire, un circulateur, un vase d'expansion et une régulation.
- Un fluide solaire qui protège l'installation du gel et de la corrosion.
Le système est livré à l'installateur en deux ensembles, un pack toit comprenant les capteurs, leur système de montage et les raccordements hydrauliques d'une part, et un pack cave comprenant le préparateur, les composants du système et le fluide solaire d'autre part.
| Système CESI INISOL | Champ de capteurs | Production d'eau chaude sanitaire | Fluide solaire |
| Type de montage | Colis / Référence | Type de préparateur ECS/Modèle | Colis / Référence | Volume (litres) | Appoint | Colis / Référence |
| UNO E 200 - 2(1 capteur) | Sur toiture(1) | ER 500 : 7608050 | BESL 200 | ER 372 100019140 | 225 Electrique | | EG 101 89807794 |
| Sur toiture(2) | ER 501 : 7608051 |
| Intégration de toiture(3) | ER 506 : 7608056 |
| Intégration de toiture(4) | ER 508 : 7608058 |
| Intégration de toiture(5) | ER 510 : 7606060 |
| Sur terrasse(Montage horizontal) | ER 512 7608062 |
| (1) Montage sur toiture de tuiles mécaniques avec crochet universel aluminium(2) Montage sur toiture ardoise(3) Intégration de toiture : montage vertical de tuiles mécaniques avec une pente supérieure ou égale à 22°(4) Intégration de toiture : montage vertical de tuiles canal avec une pente supérieure ou égale à 17°(5) Intégration de toiture : montage horizontal de tuiles canal avec une pente supérieure ou égale à 17° |
(1) Montage sur toiture de tuiles mécaniques avec crochet universel aluminium
(2) Montage sur toiture ardoise
(3) Intégration de toiture : montage vertical de tuiles mécaniques avec une pente supérieure ou égale à 22°
(4) Intégration de toiture : montage vertical de tuiles canal avec une pente supérieure ou égale à 17°
(5) Intégration de toiture : montage horizontal de tuiles canal avec une pente supérieure ou égale à 17°
| Système CESI INISOL | Champ de capteurs Production | d'eau chaude sanitaire Fluide solaire | |
| Type de montage | Colis / Référence | Type de préparateur ECS/Modèle | Colis / Référence | Volume (litres) | Appoint Colis / Référence |
| UNO E 200 - 4(2 capteurs) | Sur toiture(1) | ER 502 : 7608052 | BESL 200 | ER 372 100019140 | 225 Electricque | | EG 101 89807794 |
| Sur toiture(2) | ER 503 : 7608053 |
| Intégration de toiture(3) | ER 507 : 7606057 |
| Intégration de toiture(4) | ER 509 : 7606059 |
| Intégration de toiture(5) | ER 511: 7606061 |
| Sur terrasse (Montage horizontal) | ER 513 7608063 |
| UNO E 300 - 4(2 capteurs) | Sur toiture(1) | ER 502 : 7608052 | BESL 300 | ER 373 100019141 | 300 Electricque | | EG 101 89807794 |
| Sur toiture(2) | ER 503 : 7608053 |
| Intégration de toiture(3) | ER 507 : 7606057 |
| Intégration de toiture(4) | ER 609 : 7606059 |
| Intégration de toiture(5) | ER 511: 7606061 |
| Sur terrasse (Montage horizontal) | ER 513 7608063 |
| UNO E 300 - 6(3 capteurs) | Sur toiture(1) | ER 504 : 7608054 | BESL 300 | ER 373 100019141 | 300 Electricque | | EG 101 (x2) 89807794 |
| Sur toiture(2) | ER 505 : 7608055 |
| UNO E 400 - 4(2 capteurs) | Sur toiture(1) | ER 502 : 7608052 | BESL 400 | ER 374 100019142 | 400 Electricque | | EG 101 89807794 |
| Sur toiture(2) | ER 503 : 7608053 |
| Intégration de toiture(3) | ER 507 : 7606057 |
| Intégration de toiture(4) | EB 509 : 7606059 |
| Intégration de toiture(5) | ER 511: 7606061 |
| Sur terrasse (Montage horizontal) | ER 513 7608063 |
| UNO E 400 - 6(3 capteurs) | Sur toiture | ER 504 : 7608054 ER 505 : 7608055 | BESL 400 | ER 374 100019142 | 400 Electricque | | EG 101 (x2) 89807794 |
(1) Montage sur toiture de tuiles mécaniques avec crochet universel aluminium
(2) Montage sur toiture ardoise
(3) Intégration de toiture : montage vertical de tuiles mécaniques avec une pente supérieure ou égale à 22 °
(4) Intégration de toiture : montage vertical de tuiles canal avec une pente supérieure ou égale à 17
(5) Intégration de toiture : montage horizontal de tuiles canal avec une pente supérieure ou égale à 17°
| Système CESI INISOL | Champ de capteurs Production d'eau chaude sanitaire Fluide solaire | |
| Type de montage | Colis / Référence | Type de préparateur ECS/Modèle | Colis / Référence | Volume (litres) | Appoint Collis / Référence | |
| UNO 200 - 2(1 capteur) | Sur toiture(1) | ER 500 : 7608050 | BSL 200 | ER 359 100019134 | 225 Chaudière | | EG 101 89807794 |
| Sur toiture(2) | ER 501 : 7608051 |
| Intégration de toiture(3) | ER 506 : 7608056 |
| Intégration de toiture(4) | ER 508 : 7608058 |
| Intégration de toiture(5) | ER 510 : 7606060 |
| Sur terrasse (Montage horizontal) | ER 512 7608062 |
| UNO 200 - 4(2 capteurs) | Sur toiture(1) | ER 502 : 7608052 | BSL 200 | ER 359 100019134 | 225 Chaudière | | EG 101 89807794 |
| Sur toiture(2) | ER 503 : 7608053 |
| Intégration de toiture(3) | ER 507 : 7606057 |
| Intégration de toiture(4) | ER 509 : 7606059 |
| Intégration de toiture(5) | ER 511 : 7606061 |
| Sur terrasse (Montage horizontal) | ER 513 7608063 |
| UNO 300 - 4(2 capteurs) | Sur toiture(1) | ER 502 : 7608052 | BSL 300 | ER 360 100019135 | 300 Chaudière | | EG 101 89807794 |
| Sur toiture(2) | ER 503 : 7608053 |
| Intégration de toiture(3) | ER 507 : 7606057 |
| Intégration de toiture(4) | ER.509 : 7606059 |
| Intégration de toiture(5) | ER 511 : 7606061 |
| Sur terrasse (Montage horizontal) | ER 513 7608063 |
| UNO 300 - 6(3 capteurs) | Sur toiture(1) | ER 504 : 7608054 | BSL 300 | ER 360 100019135 | 300 Chaudière | | EG 101 (x2) 89807794 |
| Sur toiture(2) | ER 505 : 7608055 |
(1) Montage sur toiture de tuiles mécaniques avec crochet universel aluminium
(2) Montage sur toiture ardoise
(3) Intégration de toiture : montage vertical de tuiles mécaniques avec une pente supérieure ou égale à 22°
(4) Intégration de toiture : montage vertical de tuiles canal avec une pente supérieure ou égale à 17°
(5) Intégration de toiture : montage horizontal de tuiles canal avec une pente supérieure ou égale à 17°
- Caractéristiques techniques BSL 150...400 BESL 200...400
| Système CESI INISOL | Champ de capteurs Production | d'eau chaude sanitaire Fluide solaire | |
| Type de montage | Colis / Référence | Type de préparateur ECS/Modèle | Colis / Référence | Volume (litres) | Appoint Colis / Référence |
| UNO 400 - 4(2 capteurs) | Sur toiture(1) | ER 502 : 7608052 | BSL 400 | ER 361 100019136 | 400 Chaudière | | EG 101 89807794 |
| Sur toiture(2) | ER 503 : 7608053 |
| Intégration de toiture(3) | ER 507 : 7606057 |
| Intégration de toiture(4) | ER 509 : 7606059 |
| Intégration de toiture(5) | ER 511 : 7606061 |
| Sur terrasse (Montage horizontal) | ER 513 7608063 |
| UNO 400 - 6(3 capteurs) | Sur toiture(1) | ER 504 : 7608054 | BSL 400 | ER 361 100019136 | 400 Chaudière | | EG 101 (x2) 89807794 |
| Sur toiture(2) | ER 505 : 7608055 |
(1) Montage sur toiture de tuiles mécaniques avec crochet universel aluminium
(2) Montage sur toiture ardoise
(3) Intégration de toiture : montage vertical de tuiles mécaniques avec une pente supérieure ou égale à 22°
(4) Intégration de toiture : montage vertical de tuiles canal avec une pente supérieure ou égale à 17°
(5) Intégration de toiture : montage horizontal de tuiles canal avec une pente supérieure ou égale à 17°
8 Garanties
8.1 Généralités
Vous venez d'acquérir l'un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée.
Nous nous permettons d'attirer votre attention sur le fait que votre appareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.
Votre installateur et tout notre réseau restent bien entendu à votre disposition.
8.2 Conditions de garantie
France : Les dispositions qui suivent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.
Belgique : Les dispositions qui suivent concernant la garantie contractuelle ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en Belgique en matière de vices cachés.
Suisse : L'application de la garantie est soumise aux conditions de vente, de livraison et de garantie de la société qui commercialise les produits De Dietrich.
Portugal : Les dispositions suivantes ne portent pas atteinte aux droits des consommateurs, inscrit dans le décret-loi 67/2003 du 8 avril tel que modifié par le décret-loi 84/2008 du 21 mai, garanties relatives aux ventes de biens de consommation et d'autres règles de mise en oeuvre.
Autres pays : Les dispositions qui suivent ne sont pas exclusives du bénéfice le cas échéant au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.
Votre appareil bénéficie d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionnée sur la facture de l'installateur.
La durée de notre garantie est mentionnée dans notre catalogue tarif.
Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié).
Nous ne saurions en particulier être tenus pour responsables des dégâts matériels, pertes immatérielles ou accidents corporels consécutifs à une installation non conforme :
aux dispositions légales et réglementaires ou imposées par les autorités locales,
aux dispositions nationales, voire locales et particulières régissant l'installation,
- à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des appareils,
aux règles de l'art.
Notre garantie est limitée à l'échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'œuvre, de déplacement et de transport.
Notre garantie ne couvre pas le remplacement ou la réparation de pièces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une utilisation d'un combustible inapproprié ou de mauvaise qualité.
Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc..., ne sont garantis que s'ils n'ont jamais été démontés.
Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables.
fr
Annexe
Informations relatives aux directives ecoconception et étiquetage énergétique
Table des matières
1.1 Recommendations 3
1.2 Directive écoconception ....3
1.3 Données techniques - Ballon d'eau chaude 3
1.4 Pompe de circulation 3
1.5 Mise au rebut et recyclage 3
1.6 Fiche de produit - Dispositifs solaires .... 3
1.1 Recommendations
Remarque
Seules des personnes qualifiées sont autorisées à procéder au montage, à l'installation et à l'entretien de l'installation.
1.2 Directive écoconception
Le présent produit est conforme aux exigences de la directive européenne 2009/125/CE, relative à l'écoconception des produits liés à l'énergie.
1.3 Données techniques - Ballon d'eau chaude
Tab.1 Paramètres techniques applicables aux ballons d'eau chaude BSL
| BSL 150 B$L 200 BSL 300 BSL 400 | | | |
| Volume de stockage V I 150 225 300 400 | | | | | | |
| Pertes statiques S W 58 75 92 108 | | | | | | |
Tab.2 Paramètres techniques applicables aux ballons d'eau chaude BESL
| BESL 200 BESL 300 BESL 400 | | |
| Volume de stockage | V | I | 225 | 300 | 400 |
| Pertes statiques | S | W | 75 | 92 | 108 |
1.4 Pompe de circulation
Remarque
La valeur de référence des pompes de circulation les plus efficaces est EEI ≤ 0,20.
1.5 Mise au rebut et recyclage
Remarque
Le démontage et la mise au rebut du préparateur d'eau chaude sanitaire doivent être effectués par un installateur qualifié conformément aux réglementations locales et nationales.
- Couper l'alimentation électrique du préparateur d'eau chaude sanitaire.
- Débrancher les câbles des éléments électriques.
- Fermer le robinet d'arrivée d'eau sanitaire.
- Vidanger l'installation.
- Démonter tous les raccordements hydrauliques en sortie du préparateur d'eau chaude sanitaire.
- Rebuter ou recycler le préparateur d'eau chaude sanitaire conformément aux réglementations locales et nationales.
1.6 Fiche de produit - Dispositifs solaires
Tab.3 Fiche de produit des dispositifs solaires BSL
| | BSL 150 | BSL 200 | BSL 300 | BSL 400 |
| Ballon d'eau chaude solaire - classe d'efficacité énergétique | | C | C | C | C |
| BSL 150 | BSL 200 BSL | 300 BSL 400 | | |
| Ballon d'eau chaude solaire - pertes statiques W 58 75 92 | 108 | | | | |
| Ballon d'eau chaude solaire - volume de stockage I | m^3 | 1500,150 | 2250,225 | 3000,300 | 4000,400 |
| Consommation électrique - Pompe W 23 23 23 23 | | | | | |
| Consommation électrique - Veille W 0,36 0,36 0,36 0,36 | | | | | |
| Consommation annuelle d'énergie auxiliaire ( Q_aux ) | kWh 49 49 | 49 49 | | | |
Tab.4 Fiche de produit des dispositifs solaires BESL
| BESL 200 | BESL 300 BESL | 400 | |
| Ballon d'eau chaude solaire - classe d'efficacité énergétique | | C | C | C |
| Ballon d'eau chaude solaire - pertes statiques W 75 92 108 | | | | |
| Ballon d'eau chaude solaire - volume de stockage I | m^3 | 2250,225 | 3000,300 | 4000,400 |
| Consommation électrique - Pompe W 23 23 23 | | | | |
| Consommation électrique - Veille | W 0,36 0,36 | 0,36 | | |
| Consommation annuelle d'énergie auxiliaire ( Q_aux ) | kWh | 49 49 49 | | |
DE DIETRICH THERMIQUE S.A.S
www.dedietrich-thermique.fr
Direction des Ventes France
57, rue de la Gare
F- 67580 MERTZWILLER
+33 (0)3 88 80 27 00
+33 (0)3 88 80 27 99
REMEHA GmbH
www.remeha.de
Rheiner Strasse 151
D-48282 EMSDETTEN
+49 (0)25 72 / 9161-0
+49 (0)25 72 / 9161-102
info@remeha.de
VAN MARCKE
www.vanmarcke.be
Weggevoerdenlaan 5
B- 8500 KORTRIJK
+32 (0)56/23 75 11
DE DIETRICH THERMIQUE Iberia S.L.U.
www.dedietrich-calefaccion.es
C/Salvador Espriu, 11
08908 L'HOSPITALET de LLOBREGAT
+34 935 475 850
info@dedietrich-calefaccion.es
+41 (0) 44 806 44 24
Serviceline +41 (0)8 00 846 846
+41 (0) 44 806 44 25
ch.klima@waltermeier.com
DUEDI S.r.l.
www.duediclima.it
WALTER MEIER (Climat Suisse) SA
www.waltermeier.com
Z.I. de la Veyre B, St-Légier
CH-1800 VEVEY 1
+41 (0) 21 943 02 22
Serviceline +41 (0)8 00 846 846
+41 (0) 21 943 02 33
ch.climat@waltermeier.com
DE DIETRICH
Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable.
20/08/2015
De Dietrich
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
