AWA 5129 - Lave-linge WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	WHIRLPOOL
Modèle	AWA 5129
Dimensions (L x H x P)	400 x 900 x 600 mm
Alimentation électrique	230 V ~ 50 Hz
Pression d'eau	100 - 1000 kPa (1-10 bar)
Raccordement arrivée d'eau	Eau froide, raccord vis 3/4"
Longueur max tuyau de vidange	2,50 m
Hauteur d'écoulement max/min	100 cm / 55 cm
Programmes de lavage	Coton, synthétiques, laine, délicats, rinçage, essorage, vidange
Options	Prélavage, arrêt cuve pleine, sélection température, vitesse d'essorage
Type de tambour	Aubes amovibles pour récupération d'objets
Filtre	Pompe auto-nettoyante avec filtre accessible
Bac à produits	3 ou 4 compartiments (selon modèle)
Sécurité	Sécurité enfants, sécurité hydraulique, système anti-balourd
Installation	Bridage de transport à retirer, pieds réglables
Entretien	Nettoyage filtre pompe, bac à produits, filtre arrivée d'eau
Service après-vente	Contacter le revendeur ou SAV Whirlpool

FOIRE AUX QUESTIONS - AWA 5129 WHIRLPOOL

Comment retirer le bridage de transport ?

Dévissez les deux vis A et les quatre vis B avec un tournevis plat ou une clé pour 6 pans de 8. Retirez le bridage, puis replacez les quatre vis extérieures B et serrez-les. Enlevez les obturateurs C du support de tuyau et clipsez-les dans les orifices D.

Comment nettoyer le filtre de la pompe ?

Débranchez l'appareil. Ouvrez le couvercle du filtre avec une pièce de monnaie. Placez un récipient sous le filtre, tournez-le lentement dans le sens inverse des aiguilles d'une montre jusqu'à la position verticale. Attendez que l'eau s'écoule, puis dévissez complètement. Nettoyez les impuretés et vérifiez que la turbine tourne librement. Remettez en place et revissez.

Que faire si l'appareil ne démarre pas ?

Vérifiez si l'appareil est branché et si la prise fonctionne. Assurez-vous que la porte est correctement fermée, qu'un programme est sélectionné et que le robinet d'eau est ouvert.

Comment vidanger l'eau résiduelle ?

Débranchez l'appareil et fermez le robinet. Débranchez le tuyau d'arrivée d'eau et laissez couler l'eau dans une bassine. Ouvrez le filtre et laissez l'eau s'écouler. Dégagez le tuyau de vidange et ouvrez le clip à l'arrière pour évacuer l'eau résiduelle.

Que faire en cas de formation excessive de mousse ?

Une formation excessive de mousse peut empêcher l'essorage. Redémarrez un programme de rinçage-essorage pour éliminer l'excès de détergent. À l'avenir, respectez les doses recommandées sur l'emballage.

Comment déplacer la machine ?

Débranchez l'appareil, fermez le robinet, déconnectez les tuyaux d'arrivée et de vidange. Laissez l'eau résiduelle s'écouler. Utilisez le levier de mobilité (si présent) pour soulever la machine. Remettez le bridage de transport en place et transportez verticalement.

Quel détergent utiliser ?

Utilisez un détergent adapté au type de tissu et à la couleur. Pour la laine, utilisez un détergent spécifique. Respectez les doses indiquées sur l'emballage en fonction de la charge et de la dureté de l'eau. Évitez les solvants et les produits inflammables.

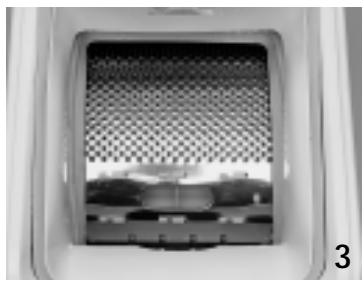

Comment récupérer un objet tombé entre le tambour et la cuve ?

Débranchez l'appareil. Retirez le linge du tambour. Fermez les portillons et tournez le tambour d'un demi-tour. Avec une clé, appuyez sur l'extrémité en plastique d'une aube tout en la faisant glisser de gauche à droite. Ouvrez le tambour et récupérez l'objet. Replacez l'aube en la glissant de droite à gauche jusqu'au clic.

Que faire en cas de défaut hydrosécurité ?

Arrêtez l'appareil, débranchez-le et fermez le robinet. Inclinez l'appareil vers l'avant pour évacuer l'eau. Rebranchez et ouvrez l'eau. Si la machine se remplit seule, contactez le SAV. Sinon, redémarrez le programme.

Comment nettoyer le bac à produits ?

Appuyez sur les boutons de chaque côté du bac et tirez-le vers vous. Lavez-le à l'eau courante. Vous pouvez retirer les bouchons du siphon pour les nettoyer. Replacez les bouchons et réinstallez le bac en enclenchant les ergots inférieurs puis les boutons supérieurs.

MODE D'EMPLOI AWA 5129 WHIRLPOOL

1.Retrait de I'emballage et verification

a. Coupez et retirez la housse plastique.
b. Retirez la protection du dessus et les coins de protection.
c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrêté.
d. Ouvrez le couvercle en appuyant légèrement vers le bas lorsque vous souveze la poignée. Retirez la cale en polystyrène.
e. Retirez le film de protection bleu du bandeau (selon les modeles).
- Àprous avoir déballé la machine à laver, vérifie qu'elle n'a pas été endommagée pendant le transport. En cas de doute, n'utilise pas la machine à laver. Contactez le Service ÀpRES-Vente ou votre Revendeur local.
- Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent etre tenus hors de portee des enfants car ils constituent une source potentielle de danger.

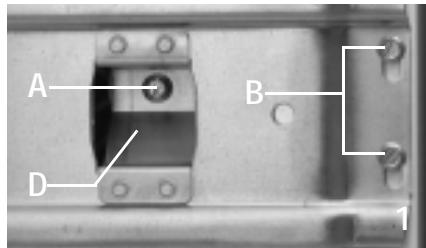

2.Retrait du bridage de transport

• L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'éviter tout endommagement eventuel de l'appareil en cours de transport. Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine (voir le chapitre "Installation/Retrait du bridage de transport").

3.Installation de la machine à laver

• Placez l'appareil sur un sol plat et stable.
• Réglez les pieds de manière à ce que la machine soit bien stable et de niveau (voir le chapitre "Installation/Réglage des pieds").

4. Arrivée d'eau

• Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions des Compagnies locales de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivée d'eau").
• Arrivée d'eau : Eau froide uniquement
• Robinet : Raccord à vis pour tuyaux 3/4"
• Pression : 100-1000 kPa (1-10 bar).

5.Tuyau de vidange de I'eau

• Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
• Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évvent pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6.Raccordementelectrique

• Les raccordements électriques doivent être réalisés par un technician qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
• L'appareil doit être branché au réseau uniquement au moyen d'une prise de terre. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultat directement ou indirectement du non-respect des instructions.
• N'utilisez ni rallonge, ni adaptateur multiple.
• Debranche la machine à laver avant de procéder à son entretien.
  L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation.
• N'utilise enaucun cas la machine à laver si elle a eté endommagée pendant le transport. Informez-en le ServiceAprès-Vente.
• Le cable d'alimentation ne doit être replacé que par le Service Àpres-Vente.
  L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
• La machine à laver ne doit être utilisée qu'aux fins domestiques prévues.

Dimensions :

Largeur : 400 mm

Hauteur : 900 mm

Profondeur:600mm

PREMIER CYCLE DE LAVAGE

Nous recommendons d'effectuer le premier cycle de lavage à vide. Ce cycle sert à éliminer l'eau résiduelle due aux contrôleles effectuels en usine.

1. Ouvrez le robinet.
   2.Fermez les portillons du tambour.
2. Versez un peu de dédTergent (environ 30 ml) dans le compartment
3. Choisissez un programme court (voir le "Tableau des programmes").
   5.Appuyez sur la touche Marche/Arret

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1.Emballage

• Les matériaux d'emballage sont recyclables à 100 % et portent le symbole du recyclage Pour la mise au rebut, suivez les réglementations locales en vigueur.

2.Conseils pour economiser I'energie

• Vous tirerez un profit maximal de l'énergie, de l'eau, du détermgent et du temps en utilisant la charge maximale recommandée.
• Ne dépasse pas les doses prescrites sur les paquets de détergent.
• La boule Éco est un système spécial installé sur l'évacuation : il empêche toute fuite du détergent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilise la fonction de prélavage que pour le linge très sale! Économisez du détergent, du temps, de l'eau et du courant en ne sélectionnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détacheur ou en les frottant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute température.
• Économisez de l'énergie en utilisant un programme de lavage à 60^ au lieu d'un programme à 90^ , ou à 40^ au lieu de 60^ .
• Économisez de l'énergie et du temps enCHOIsissant un essorage à vitesse élevé pourrésorber l'humidité du linge avant d'utiliser unprogramme de séchage (pour les machines dontla vitesse d'essorage est régliable).

3.Mise au rebut de l'emballage et des ancients apparéils

• La machine à laver est fabriquée à partir de matériaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur.
• Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Nettoyez toute trace de détergent dans le bac à produits si vous avons l'intention demettre la machine au rebut.

4.Sécurité enfants

Veillez a ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil.

5.Recommendations generales

• Ne laïsez jamais l'appareil inutillement branché. Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, voirlez à débrancher l'appareil.
• Pour nettoyer la carrosserie de l'appareil, utilisez du détergent neutre et un chiffon humide.
• N'utilisez pas de poudre à récurer.
• N'ouvre pas la porte brusquement.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès du Service Avres-Vente. Le cable d'alimentation ne doit être remplaced que par un technicien qualifié.

6. Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires : Directive 73/23/CEE relative à laasse tension Directive 89/336/CEE relative à la compatibilité electromagnétique

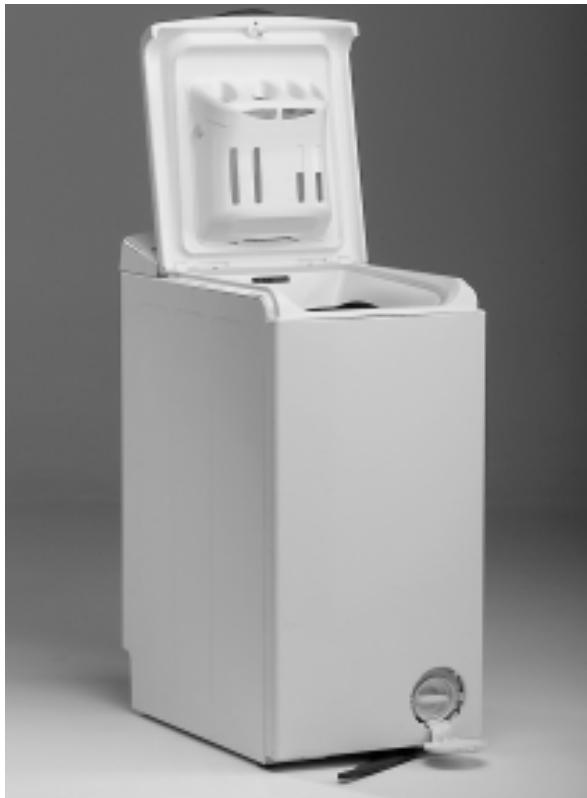

1.Porte
2. Bac à produits
3.Portillons du tambour

Pour ouvrir le tambour, enforcez le petit portillon tout en retenant le grand portillon.
4. Pompe et filtre
5. Étiquette Service Àpres-Vente (derrière le couvercle du filtre)
6. Levier de mobilité (selon les modèles)
Pour déplacer la machine à laver : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7.Pieds régibles

PREPARATION DU LAVAGE

Tri du linge

1. Triez le linge suivant
2. Le type de tissu / le symbole de l'étiquette d'entretien

Coton, tissus mixtes, synthétiques, laine, lingedélicat.

La couleur

Séparez le linge blanc du linge de couleur. Lavez séparément le linge de couleur neuf.

Le poids

Remplissez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

La catégorie du linge

Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine, ①, les ridesaux et autres textiles délicats. Retirez tout crochet des ridesaux ou placez-les dans un sac à linge. Utilisé le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres pieces de linge avec agrafes (les soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.

2.Videz les poches

Les pièces de monnaie, épingles de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.

3.Fermetures

Fermez les fermetures à glissière, les boutons et les agrafes. Attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
• Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc. ajoutez un détachant dans le compartment du bac à produits ou de l'eau de Javel dans le compartment (selon le modele).
• Au besoin, prétraitez les taches tenaces au moyen d'un détachant.

Teinture et décoloration

Les produits vendus en commerce se composent généralement d'un colorant, d'un fixateur et de sel. Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne replissez le linge qu'après cette opération.

• Utilisé exclusivement des teintures et produits de blanchiment recommendés pour les machines à laver.
• Respectez les instructions du fabricant.
• Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur.

Amidonnage

• Dissolvez/diluez l'amidon liquide ou en poudre dans un petit récipient en ajoutant environ 1 litre d'eau en dehors de la machine à laver. Chargez la machine à laver, fermez les portillons du tambour et versez l'amidon dissous directement sur le tambour. Fermez la porte, sélectionnez "Rincage et essorage" avec le sélecteur de programme et démarrez.

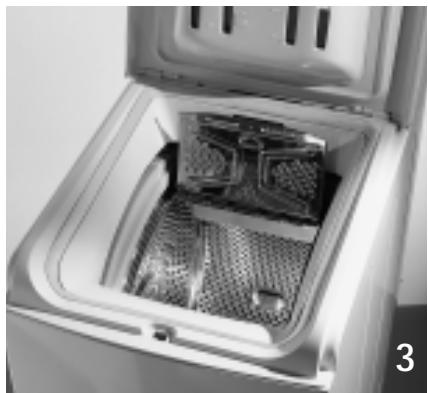

Chargement du linge

1. Ouvrez la porte de la machine.
2. Ouvrez le tambour en,enfantant le petit portillon et en maintainant le grand portillon.
3. Introduisez les pieces de linge une par une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "tableau des programmes": une surcharge de la machine donnera des résultats moins satisfaisants et froissera le linge.
4. Fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détergent et desbons produits additifs

Le type de détergent dépend :

Du type de tissu (coton, synthétiques, lingedélicat, laine).
Remarque : Pour la laine, n'utilisez que des détergents spécifique.
- de la couleur;
- de la température de lavage;
- du type et du degré de salissure.

Remarques :

Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secouez le linge ou Brossez-le ou utilisez un détermgent liquide.

Conserve le dédTangent et les produits additifs dans un endroit sec, hors de portée des enfants.

N'utilise que du dédTérgent et des produits additifs prévus pour être utilisés dans des machines à laver automatiques.

Si vous utilise des anticalcaires, des produits de teinture ou de décoloration, assurez-vous qu'ils convenient pour les machines à laver. Un détartrant peut containir des composants susceptibles d'attaquer certaines pieces de votre machine à laver.

N'utilisez pas de solvants dans l'appareil (como de l'essence de térébenthine).

Ne lavez pas du linge qui a ete traite avec des solvants ou des liquides inflammables.

TABLEAU DE DURETE DE L'EAU

Dosage

Respectez les doses recommandees spécifiées sur les paquets de détergent. Les doses dépendant :

• du type et du degré de salissure;

• de la quantité de linge

• charge complète : selon les recommandations du fabricant ;

• demi-charge : 3/4 des doses prescribes ;

• charge minimale (environ 1 kg) : la moitié des doses prescrites ;

• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau): l'eau douce nécessite moins de dédTergent que l'eau dure.

Remarques :

Toute dose excessive provoquera une formation extrème de mousse et diminuera l'efficacité du lavage. En cas de formation extrème de mousse, le dispositif anti-mousse de l'appareil empêchera l'essorage.

Un dosage insuffisant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la résistance.

En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'à reperée "MAX".

Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détermagent et mettez-la dans le tambour.

CATEGORIE DE DURETÉ DE L'EAU	CHARACTERISTIQUES	Dureté allemande °dH	Dureté française °fH	Dureté anglaise °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

Remplissage des déterments et produits additifs

Selon le modele, le bac à produits disposera de trois ou quatre compartments.

Versez le dédTangent :

• Lessive pour prélavage et lavage principal
• Lessive pour lavage principal sans prélavage
• Adouciassant et produit amidonnant, ne dépassez pas le repère "MAX".
• Eau de Javel, ne dépassez pas le repère "MAX".

(modèle à quatre compartments uniquement)

• Detachants
• Adoucisseurs d'eau (durete de l'eau 4)
• Amidon (dissout dans l'eau)

Veillez a ne pas dépasser le repère"MAX"

N'utilise pas de détergents liquides pour les programmes avec prélavage.

Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommendé d'utiliser des déterments liquides pour éviter les traces blanches sur le linge.

SELECTION DE PROGRAMME

Preparation du cycle de lavage

1. Chargez la machine, fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.
2. Versez le dédTangent et les produits additifs éventuels en veillant à ne pas dépasser le repère "MAX". Voir le chapitre "Détergents et produits additifs".
3. Tourneze le selecteur de programme jusqu'au programme désire.
4. Amenez le sélecteur de température (selon les modèles) sur la température désirée.
5. Tournez le sélection de vitesse d'essorage jusqu'à la vitesse désirée. Si vous scélectionné la vitesse d'essorage "0", l'essorage final est annulé, mais pas les essorages intermédiaires. Le programme se termine alors par un cycle de vidange.
6. Sélectionné les options désirées, comme décrit dans le "Tableau des programmes".

Démarrage du programme

Ouvrez le robinet et appuyez sur la touche "Marche/Arrêt". Le voyant correspondant à la touche

"Marche/Arret" s/allume.

Remarque : en cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu.

Fin du cycle de lavage

• Le sélecteur de programme est sur la position Stop "O".
• Appuyez sur "Marche/Arrêt" pourmettre l'appareil hors tension.
• Annulez les options.
  3.Fermez le robinet.
• Attendez que la porte se déverrouille (environ 1 minute).
• Ouvrez la porte de la machine et les portillons du tambour et retirez le linge.

Changement de programme en cours de cycle

1. Arretez l'appareil en appuyant sur la touche "Marche/Arret".
2. Sélectionnez le nouveau programme.
3. Démarrez le programme en appuyant à nouveau sur la touche "Marche/Arrêt".

Pause/Interruption de programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ultérieurement :

1.Appuyez sur la touche "Marche/Arret".
2. ÀpRES la pause voulue, appuyez à nouveau sur la touche "Marche/Arrêt".

Annulation de programme

1. Arretez l'appareil en appuyant sur la touche "Marche/Arrêt".
2. Positionné le sélecteur de programme sur "Vidange".
3. Appuyez à nouveau sur la touche "Marche/Arrêt" pour démarrer le programme "Vidange".

NETTOYAGE DU FILTRE

L'appareil est équipé d'une pompe auto-nettoyante. Le filtrer retient des objets comme des boutons, des pieces de monnaie, des épingles de sureté, etc. laissés dans le linge.

1. Debranchez l'appareil.
2. Ouvrez le couvercle du filtré avec une piece de monnaie.
3. Placez un écipient sous le filtre.
4. Tournez très lentement le filtré dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la poignée se trouve en position verticale, sans toutefois le retarder.
5. Attendez que I'eau s'ecoule.
6. Vous pouvez alors dévisser complètement le filtré et le sortir.
7. Eliminez les impuretés.
8. Verifiez que la turbine de la pompe (située dans le compartment derrière le portillon du contrôle) tourne librement.
9. Réinsérez le filtré et revissez-le dans le sens des aiguilles d'une montre, jusqu'à la butée (la poignée est à l'horizontal).
10. Versez 1/2 litre d'eau dans la machine par le tambour et vérifie que le filtrne ne fuit pas.
11. Refermez le couvercle du filtré.
12. Rebranche l'appareil.

Vérifiez le filtré si l'appareil ne vidange pas correctement ou n'essore pas.

Contrôlez et nettoyez régulierement le filtré, au moins deux à trois fois par an.

REMARQUE IMPORTANTE : Avant de vider le filtré, attendez que l'eau soit froide.

VIDANGE DE L'EAU RÉSIDUELLÉ

Quand faut-il vidanger I'eau résiduelle (problème de vidange)?

• Avant de transporter (déplacer) la machine.
• Lorsque l'appareil est installé dans une piece exposée au gel. Il est préférible dans ce cas de vidanger la machine après chaque lavage.
• Arrétez et débranchez l'appareil.
• Fermez le robinet, débranchez le tuyau d'arrivée d'eau de la machine et laissez couler l'eau dans une bassine.
• Ouvrez le filtré, laissez couler l'eau dans une petite bassine et fermez le filtré.
• Dégagez le tuyau de vidange puis ouvrez le clip de fixation situé à l'arrière de la machine (voir la flèche A).
• Laissez couler l'eau résiduelle dans une bassine plate.
• Attendez que l'eau soit totalement écoulée.
• Retirez le tuyau de vidange avec le clip et replacez-le avec sa crosse coudee.
• Rebranche le tuyau d'arrivee d'eau et la prise de courant.

Remarque importante :

• Àprous avoir réalisé la vidange de l'eau résiduelle, vissez le tuyau d'arrivée d'eau de la machine à la main. Vérifiez l'étanchéité des raccordements de la machine en ouvrant le robinet à fond.

NETTOYAGE ET ENTRETIEN

Bac à produits

1.Appuyez sur les boutons de chaque cote du bac a produits.
2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu'une petite quantité d'eau reste dans le compartment à détergent. Il est recommendé de transporter le bac à produits en position verticale.
3. Lavez le bac à produits à l'eau courante.
Vous pouvez également retarder les bouchons du siphon dans le bac à produits pour les nettoyer.
4. Replacez les bouchons du siphon dans le bac à produits (le cas échéant).
Veillez à les remettre correctement en place.
5. Replacez le bac à produits en plaçant les ergots inférieurs dans les trous de la porte et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent. Remarque: assurez-vous que le bac à produits est parfaitement réinstallé.

Filtre du tuyau d'arrivée d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Devissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtré situé à l'extrémité du tuyau, sans le monter, en utilisant par exemple une brosse à dents. Remarque : pour les machines équipées d'un tuyau type “A”, il ne doit pas être immergé dans l'eau.
5. Revissez à la main le tuyau flexible au robinet, sans utiliser de pince (risque d'écrasement du joint).
6. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
7. Rebranche l'appareil.

Récupération d'un objet tombé entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recupérer grâce à l'une des aubes du tambour amovible :

1. Debranchez l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.
4. A l'aide d'une clé, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube de gauche à droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez recuperer l'objet à travers le trou du tambour.
7. Replacez l'aube du tambour par l'intérieur: Placez l'extrémité en plastique au-dessus du trou sur le côté droit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Rebranche l'appareil.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.
• Si nécessaire, utilisez un dénergent neutre (n'employez pas de poudre à recycler).

Joint de la porte

• Nettoyez de temps en temps avec un chiffon humide.

DIAGNOSTIC RAPIDE

La machine à laver est équipée de systèmes de sécurité automatiques qui déetectent précocement les anomalies et vous permettent de réagir en conséquence.

Il ne s'agit cependant souvent que de petites pannes auxquelles il est très facile de remedier. Par exemple :

*L'appareil ne démarre pas, aucun voyant ne s'allume.

Veuillez vérifier :

• si l'appareil est branché;

• si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).

*L'appareil ne demarre pas, mais le voyant "Marche/Arrêt" est allumé.

Veuillez vérifier

• si la porte est fermée correctement. Ouvrez-la, puis refermez-la;
• si un programme a été sélectionné;
• si le robinet est bien ouvert.

*L'appareil s'arrête pendant le programme.
Veuillez vérifier :

• si la touche "Arrêt Cuve Pleine" est enclenchée : supprimez cette option en appuyant une nouvelle fois sur cette touche ;
• si le robinet est ouvert;
• si la pompe ou le filtrtre n'est pas bouché (voir le chapitre "Nettoyage du filtrre");
• si la sécurité hydraulique est activée (voir "Défaut Hydrosécurité").

*L'eau n'arrive que lentement ou pas du tout.

Arrêez l'appareil en appuyant sur la touche "Marche/Arrêt" et débranchez-le.

Veuillez vérifier :

• si le robinet est ouvert à fond et si la pression d'arrivée d'eau est suffisante;
• si le tuyau d'arrivée d'eau n'est pas plié;
• si le filtrre du tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien");
• si I'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée ;

Tuyau(x) d'arrivée d'eau

• Verifiez régulierement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

• si l'appareil est équipé d'un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.

Rebranche l'appareil.

Appuyez sur la touche "Marche/Arrêt" pour poursuivre le programme (n'ajoutez pas de dédTenger pour ce programme).

*L'appareil ne vidange pas.

Arretez l'appareil en appuyant sur la touche

"Marche/Arret et débranchez-le.

Veuillez vérifier :

• si la touche "Arrêt Cuve Pleine" est enclenchée : supprimez cette option.
• si le tuyau de vidange n'est pas plie (voir le chapitre "Installation");
• si la turbine de la pompe n'est pas obstruée (voir le chapitre "Nettoyage du filtré");
• si I'eau se trouvant dans le tuyau de vidange n'est pas gelée ;

S'il reste de l'eau dans le tambour, vous pouvez la vidanger en suivant les instructions fournies dans le chapitre "Vidange de l'eau résiduelle").

REMARQUE IMPORTANTE : Avant de vidanger, assurez-vous que le bain lessiviel est refroidi. Rebranche la machine.

Appuyez sur la touche "Marche/Arrêt" pour poursuivre le programme (n'ajoutez pas de dédTenger pour ce programme).

En cas de persistance du problème, appelez le Service Àpres-Vente (voir le chapitre "Service Àpres-Vente").

*Le dédTangent et les produits additifs ne sont pas écavés correctement.

Veuillez vérifier

• si le bac à produits est bien installé et n'est pas bouché (voir le chapitre "Nettoyage et entretien");
• si le filtré du tuyau d'arrivée d'eau n'est pas bouché (voir le chapitre "Nettoyage et entretien").

*L'appareil vibre pendant l'essorage.

Veuillez vérifier :

• si l'appareil est bien horizontal et si tous les pieds sont régles (voir le chapitre "Installation");
• si le bridage de transport a eté rétiè. Avant de mesure l'appareil en service, il faut OBLIGATOIREMENT retarder le bridage de transport (voir le chapitre "Installation").

*Le linge n'est pas essoré du tout ou pas assez essoré.

Remarque: l'appareil est équipé d'un système de détction et de correction de balourd. Si vous lavez des pieces de grandes dimensions (sortie de bain, par exemple), il se peut que le système de correction de balourd réduise automatiquement la vitesse d'essorage ou l'interr compromise s'il déteche un balourd trop important au début de l'essorage, et ce afin de préserver l'appareil.

La formation extrème de mousse peut également empêcher l'appareil d'essorer.

Veuillez vérifier :

• si la turbine de la pompe n'est pas obstruée (voir le chapitre "Nettoyage du filtré");
• si, à la fin du programme, le linge est encore humide : ajoutez évientuèlement d'autres vétements et redémarrez un programme d'essorage ;
• s'il y a de la mousse sur le linge: redémarrez un programme de rincege-essorage, pour éliminer l'excess de détergents.

Defaut Hydrosécurité (son les modèles).

(La pompe fonctionne).

La panne d'hydrosécurité peut être déclenchée par :

• une formation excessive de mousse;
• une fuite au niveau du tuyau d'arrivée d'eau ou dans l'appareil.

Arretez l'appareil en appuyant sur la touche

"Marche/Arrêt", débranchez l'appareil et fermez le robinet.

Inclinez delicatement l'appareil vers I'avant pour permettre a I'eau de s'évacuer.

Rebranche la machine.

Ouvrez l'arrivée d'eau (si la touche "Marche/Arrêt" n'est pas enforcée et que la machine commence à se replir, fermez le robinet d'arrivée d'eau et contactez le Service Àpres-Vente).

Selectionnez à nouveau le programme désiré et appuyez sur la touche "Marche/Arrêt" pour le redémarrer.

En cas de persistence du problème, appelez le Service Àpres-Vente (voir le chapitre "Service Àpres-Vente").

SERVICE APRÈS-VENTE

Avant de contacter le Service Avec- Vente :

1. Verifiez s'il n'est pas possible de remédier vous-même au début (voir le chapitre "Diagnostic rapide").
2. Redémarrez le programme pour vérifier que l'inconvenient a été éliminé.
3. Si l'appareil ne fonctionne toujours pas correctement, appelez le Service Àpres-Vente.

Communiquez :

• Le type de panne.
• Le modele exact de l'appareil.
• Le code Service (numéro après le mot SERVICE).

SERVICE

0000 000 0000

L'étiquette Service ÀpRES-Vente se trouvés dans le couvercle du filtre ou à l'arrière de l'appareil.

• Voiture adressé complète.
• Voitre numero de téléphone et le préfixe.

Voudevez contacter en priorite le Service Apre-S-Vente du Revendeur qui vous a fourn I'appareil.

TRANSPORT ET DÉPLACEMENT

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivée d'eau et de vidange.
4. Laissez couler le reste de l'eau hors de l'appareil et des tuyaux (voir le chapitre "Nettoyage du filtré").
   Attendez que l'eau soit froide pour éviter tout accident.
5. Pour facilititer le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. Àpres le déplacement, repoussez la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez la machine à laver verticalément.
   REMARQUE IMPORTANTE : N'utilisez pas l'appareil quand la poignée est tirée.

INSTALLATION

Retrait du bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement eventuel de l'appareil en cours de transport.

Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine.

1. Dévissez les deux vis A et les quatre vis B avec un tournévis plat ou une clé pour 6 pans de 8 (clé à "pipe").
2. Retirez le bridage de transport.
3. Replacez les quatre vis extérieures B sur la machine et serrez-les.
4. Enlevez les deux obturateurs C du support de tuyau et clipsez-les dans les orifices de la machine D.

Remarque : n'oubliez pas de remettre les quatre vis extérieures en place et de les resserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connexions électriques, d'eau et dévacuation.

Compensez les petites inégalités du sol en réglant les pieds de l'appareil (n'insérez sous les pieds ni morceau de bois, ni carton, etc.):

1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur du pied à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les quatre pieds reposent tous correctement sur le sol et que la machine est bien horizontale et stable (avec un niveau).

L'appareil peut être installé dans un espace de 40 cm de largeur et de 63 cm de profondeur.

Remarque: si vous installez la machine sur de la moquette épaisse, veuillez garantir un espace sous la machine pour permettre à l'aide de circulator, en réglant les pieds.

Raccordement du tuyau d'arrivée d'eau

1. Vissez soigneusement le tuyau d'arrivée sur le robinet, à la main.
2. Verifiez que le tuyau n'est pas pié.
3. Vérifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - en conforme avec EN 50084).

Vérifiez régulierement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

La machine à laver peut être branchée sans clapet anti-retour.

Sécurité hydraulique

(selon les modeles)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
• L'appareil ne doit enaucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise!
• Le tuyau d'arrivée d'eau et son boîtier plastique (selon les modèles) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergés dans l'eau.
• Si le tuyau flexible est endommagé, débranchez immEDIATEMENT l'appareil et remplacez-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3m de long (disponible auprès du Service Avres-Vente ou chez vous Revendeur). Assurez-vous que l'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

1. Decrochez le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.

Remarque importante :

N'enlevez PAS le raccord du tuyau de vidange du côté gauche, voir la flèche B sur la figure. Sinon, il y aurait un risque de fuite et de brûlure avec l'eau chaude.

1. Fixez la crosse de vidange (C) à l'extremité libre du tuyau de vidange.
2. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange. Les petits éviers ne convennent pas. Le bord de l'évier ne doit pas se situer à plus de 100 cm du sol.

Si vous devez rallonger le tuyau, utilisez un tuyau flexible de mêmes dimensions et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange: 2,50 m.
Hauteur d'écoulement maximale (crosse de vidange): 100 cm.
Hauteur d'écoulement minimale: 55 cm.

Remarque importante :

Vérifiéz que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
