Caractéristiques	Détails
Type de projecteur	Projecteur LCD
Résolution	1280 x 800 pixels (WXGA)
Luminosité	2000 lumens
Contraste	3000:1
Connectivité	HDMI, VGA, USB
Dimensions	310 x 230 x 80 mm
Poids	2.5 kg
Utilisation	Idéal pour les présentations professionnelles et le divertissement à domicile

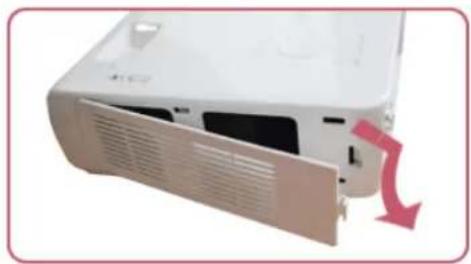

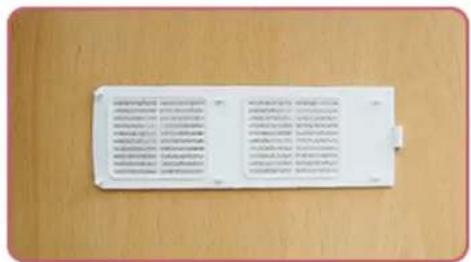

Maintenance	Nettoyage régulier du filtre à air
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	2 ans

FOIRE AUX QUESTIONS - SPM205W SAMSUNG

Comment connecter mon projecteur SAMSUNG SPM205W à mon ordinateur ?

Pour connecter votre projecteur à votre ordinateur, utilisez un câble HDMI. Branchez une extrémité du câble HDMI à votre ordinateur et l'autre à l'entrée HDMI du projecteur. Sélectionnez la source HDMI sur le projecteur pour afficher l'écran de votre ordinateur.

Que faire si l'image projetée est floue ?

Si l'image est floue, essayez d'ajuster la mise au point en utilisant la molette de mise au point sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran ou du mur.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur est réglé correctement. Assurez-vous également que l'appareil source est connecté correctement et que le son est activé sur celui-ci. Si le son est toujours absent, essayez de redémarrer le projecteur.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Pour réinitialiser le projecteur, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela remettra tous les paramètres aux valeurs par défaut.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est bien branché à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le projecteur ne s'allume toujours pas, essayez de le laisser débranché pendant quelques minutes avant de le rebrancher.

Comment changer la lampe du projecteur SAMSUNG SPM205W ?

Pour changer la lampe, éteignez le projecteur et débranchez-le. Localisez le compartiment de la lampe à l'arrière du projecteur, retirez le couvercle et la lampe usagée. Installez la nouvelle lampe en suivant les instructions fournies dans le manuel d'utilisation.

Pourquoi le projecteur affiche-t-il un message d'erreur ?

Un message d'erreur peut indiquer un problème avec la lampe, la surchauffe ou une connexion défectueuse. Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et suivez les recommandations fournies.

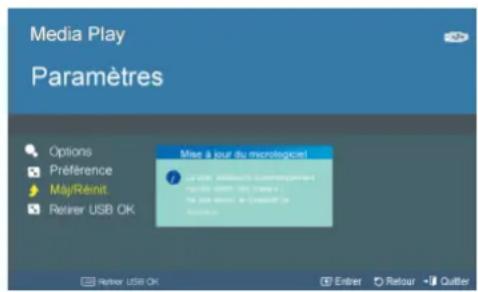

Comment mettre à jour le firmware du projecteur ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site web de Samsung sur une clé USB. Insérez la clé USB dans le port USB du projecteur, allez dans le menu des paramètres et sélectionnez 'Mise à jour du firmware' pour commencer le processus.

MODE D'EMPLOI SPM205W SAMSUNG

Manuel d'utilisation

La couleur et l'aspect du produit peuvent différer des illustrations de ce manuel. Les specifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

CONSIGNES DE SECURITE ESSENTIELLES

Avant de commencer 1-1

Conservation et entretien 1-2

Consignes de sécurité 1-3

INSTALLATION ET RACCORDEMENT

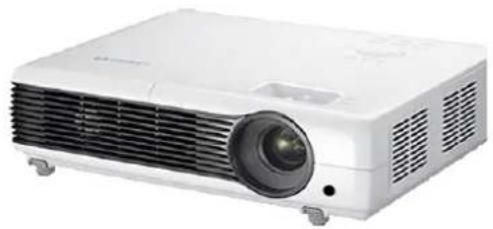

Contenu de l'emballage 2-1

Installation du projecteur 2-2

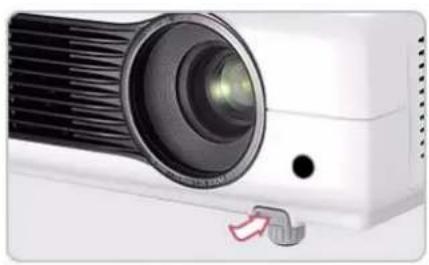

Mise à niveau avec pieds régibles 2-3

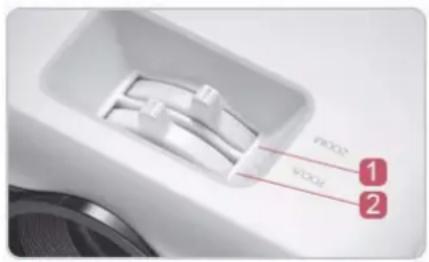

Zoom et mise au point 2-4

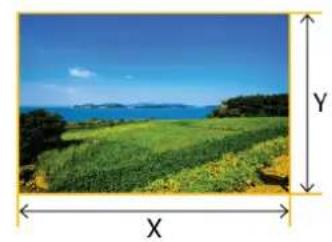

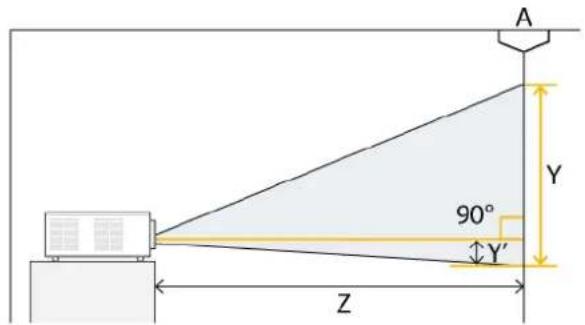

Taille de I'ecran et distance de projection 2-5

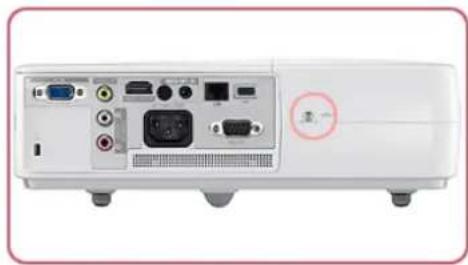

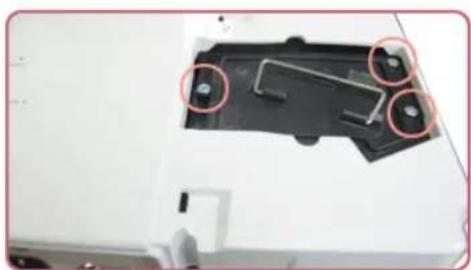

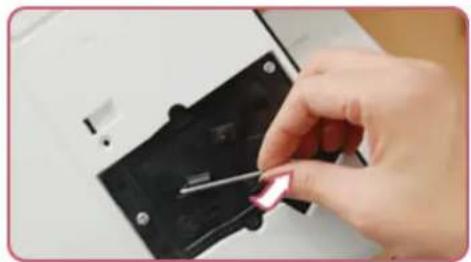

Remplacement de la lampe 2-6

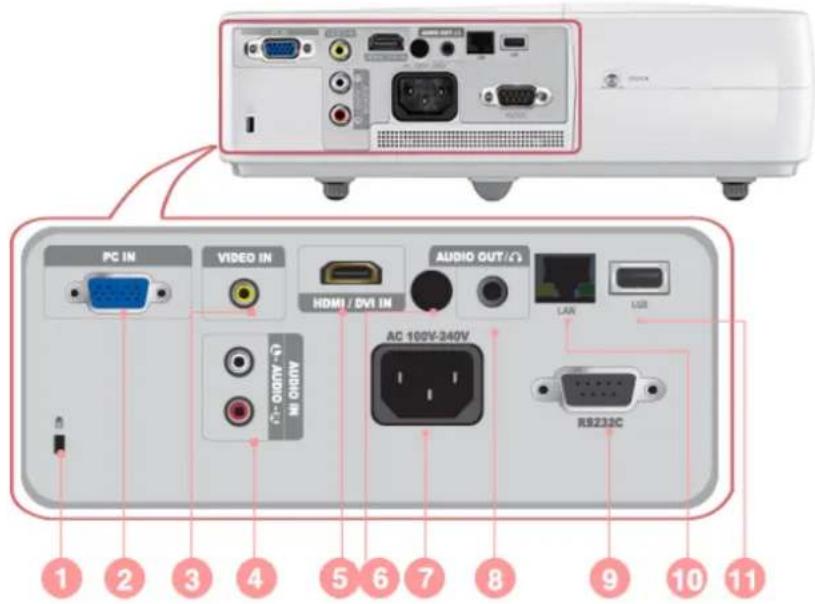

Arriere 2-7

Modes d'affichage pris en charge 2-8

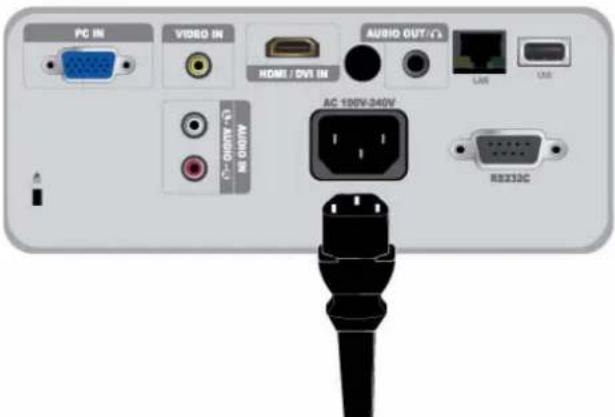

Branchement de l'alimentation 2-9

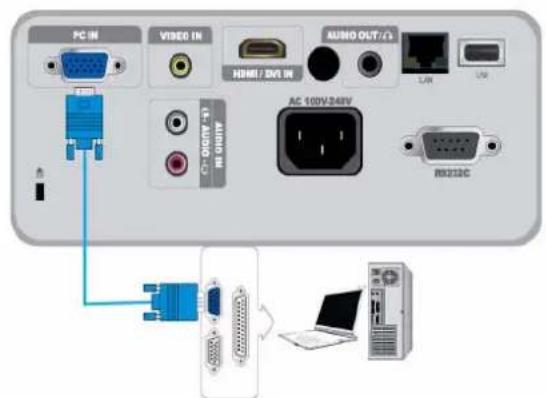

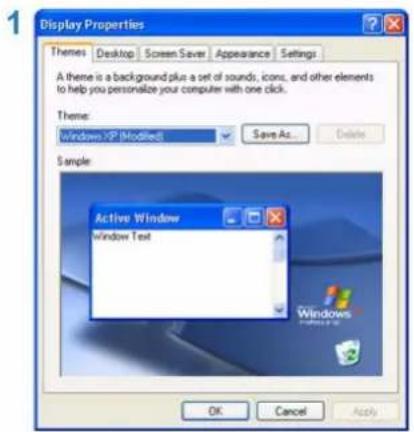

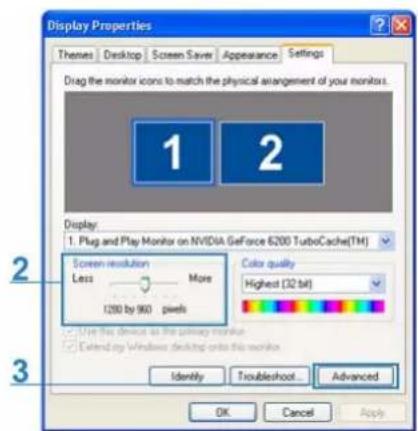

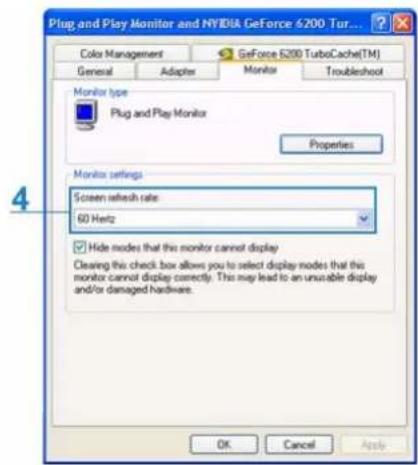

Connexion à un PC et configuration du PC 2-10

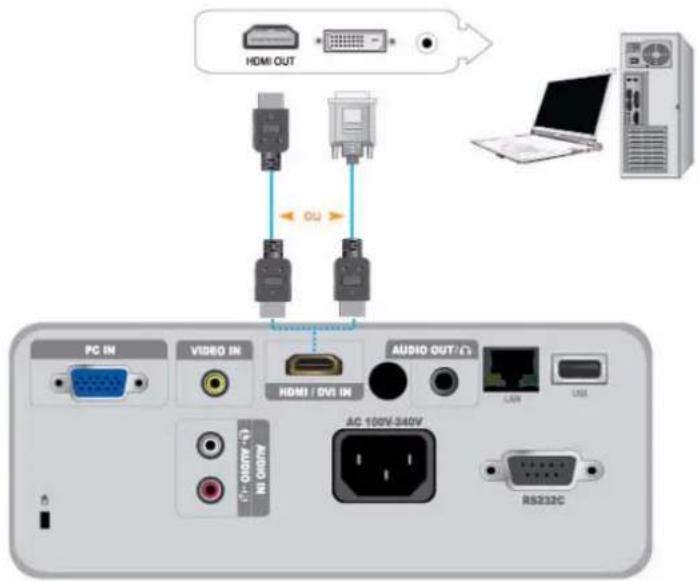

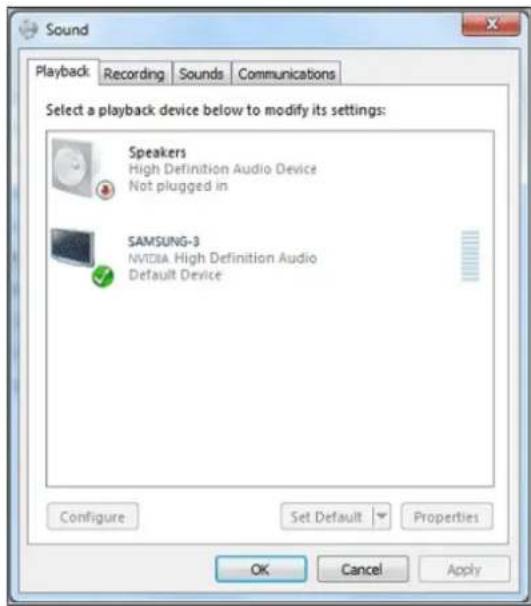

Connexion d'un PC à l'aide d'un cable HDMI/DVI 2-11

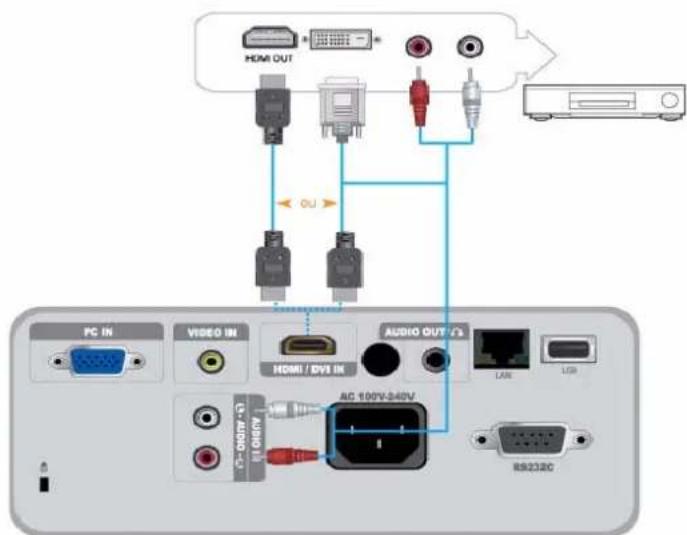

Connexion d'un periphérique compatible HDMI 2-12

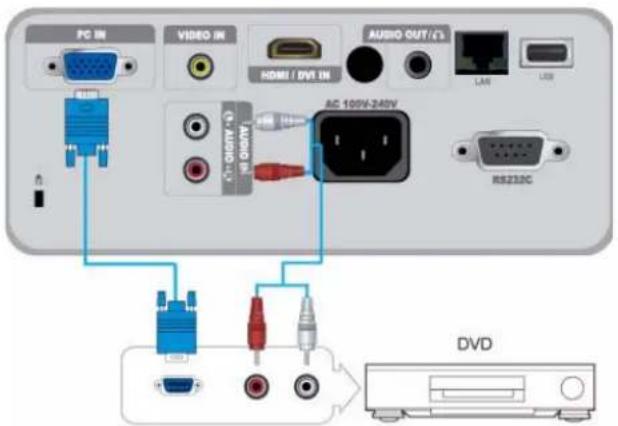

Connexion d'un periphérique AV à l'aide d'un cable D-Sub 2-13

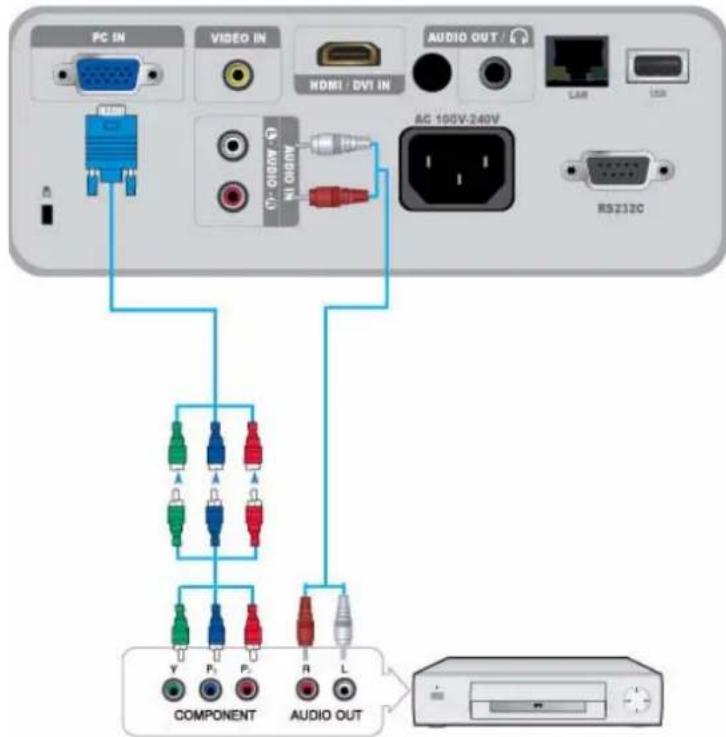

Connexion d'un périhérique AV à l'aide d'un composant de sortie 2-14

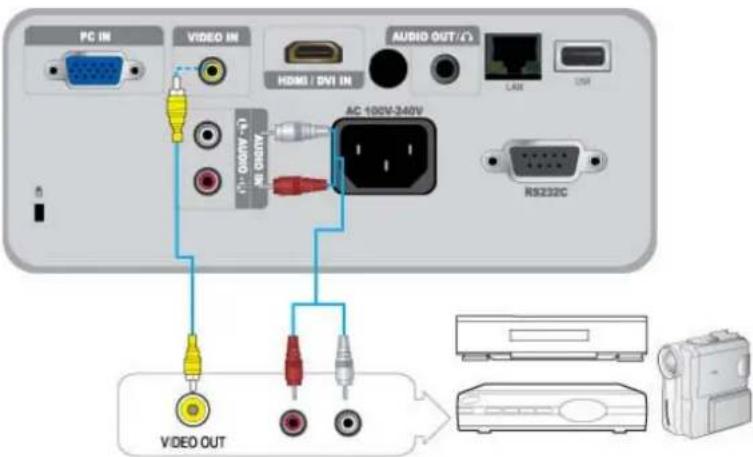

Connexion à l'aide d'un cable video 2-15

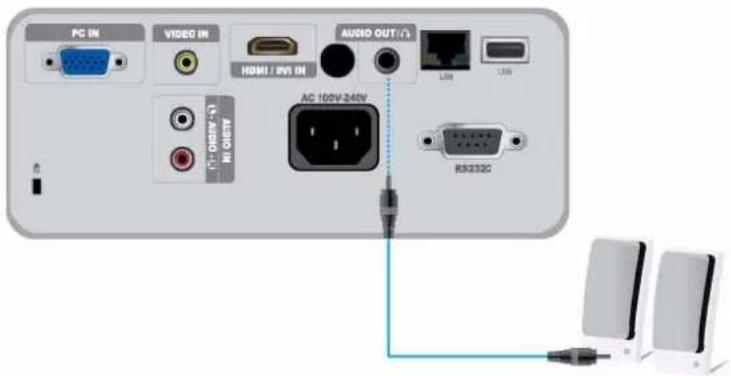

Connexion d'un haut-parleur externe 2-16

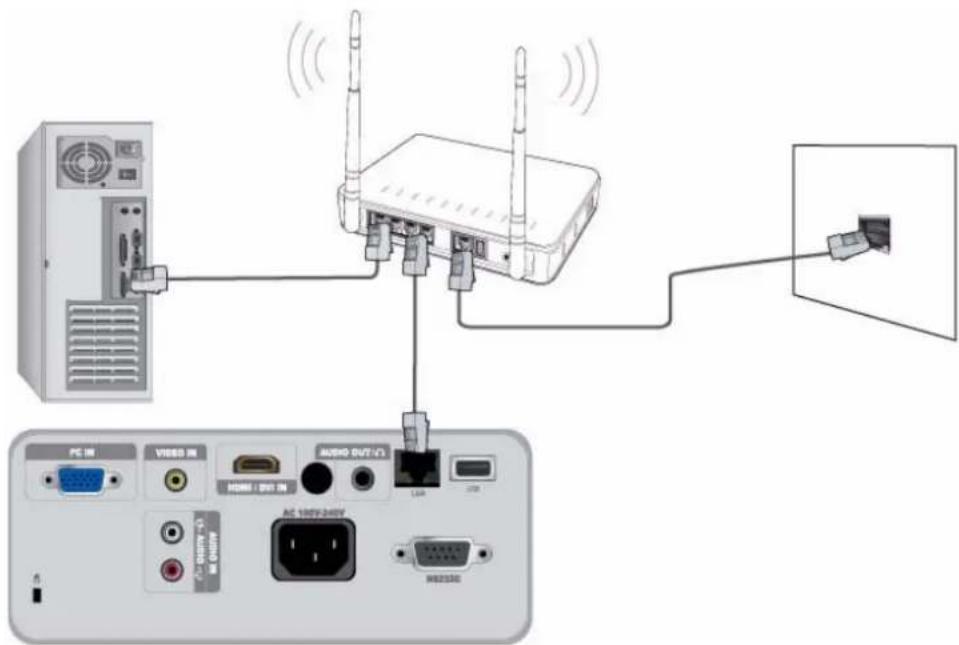

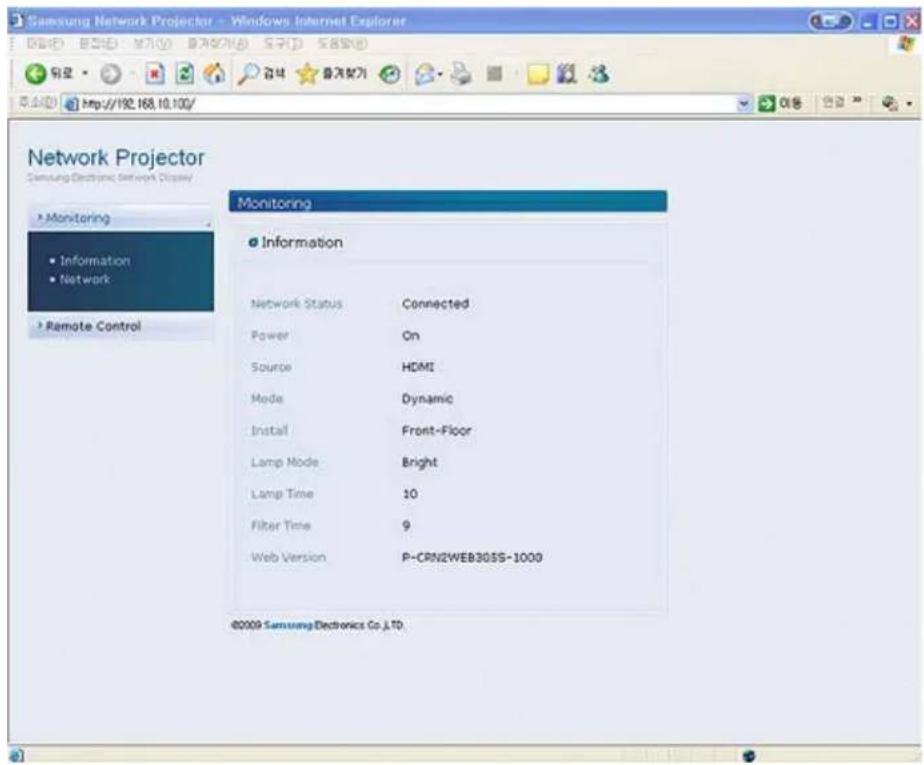

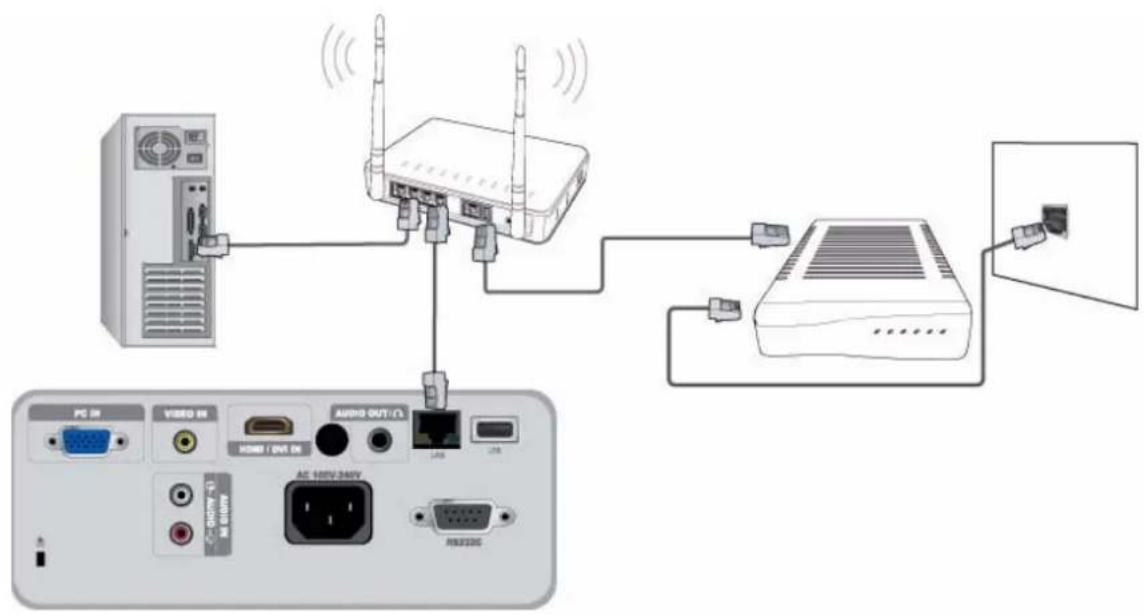

Connexion à un réseau 2-17

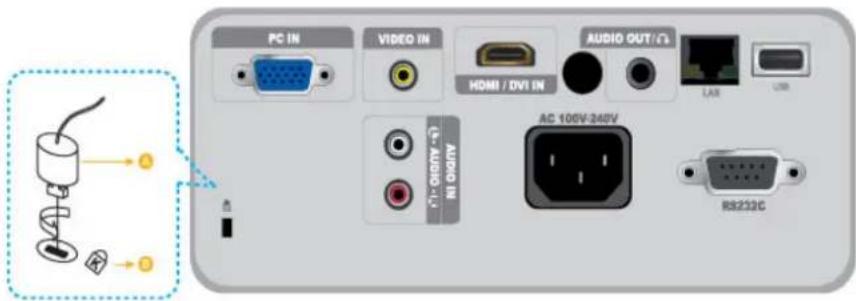

Fente pour verrou Kensington 2-18

UTILISATION

Charactéristiques du produit 3-1

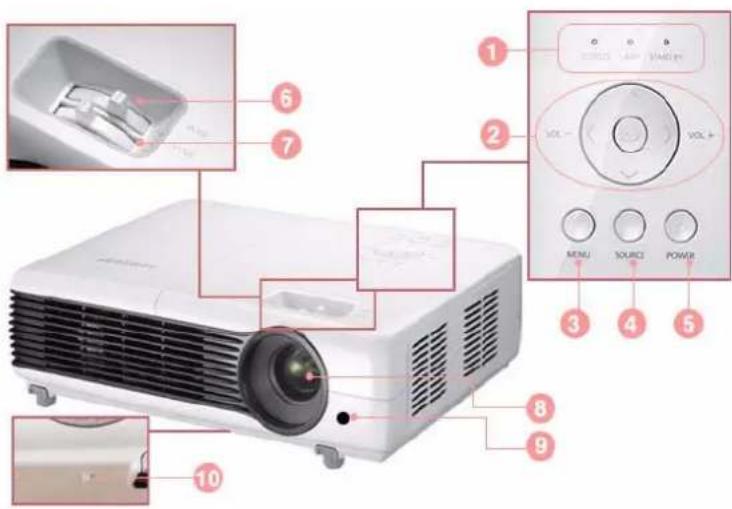

Partie avant/ supérieure 3-2

Télécommande 3-3

Indications des LED 3-4

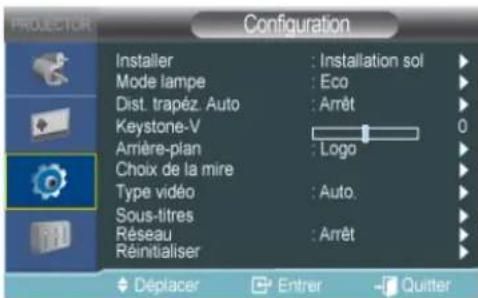

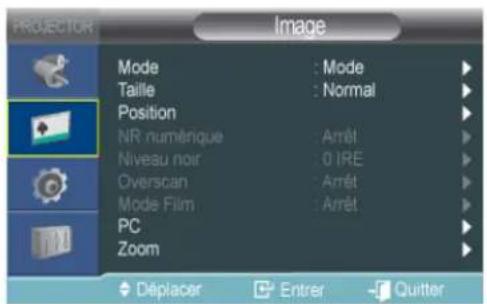

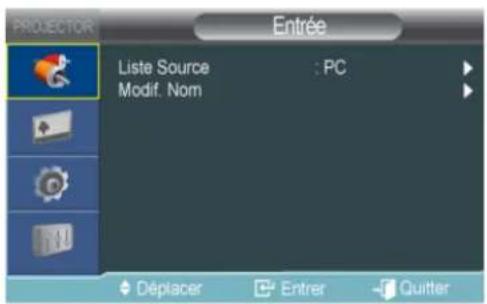

Utilisation du menu de réglage sur écran (OSD) 3-5

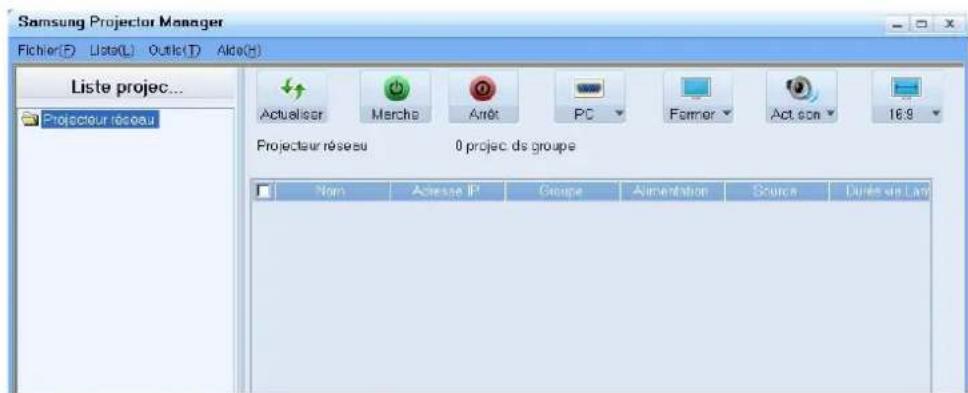

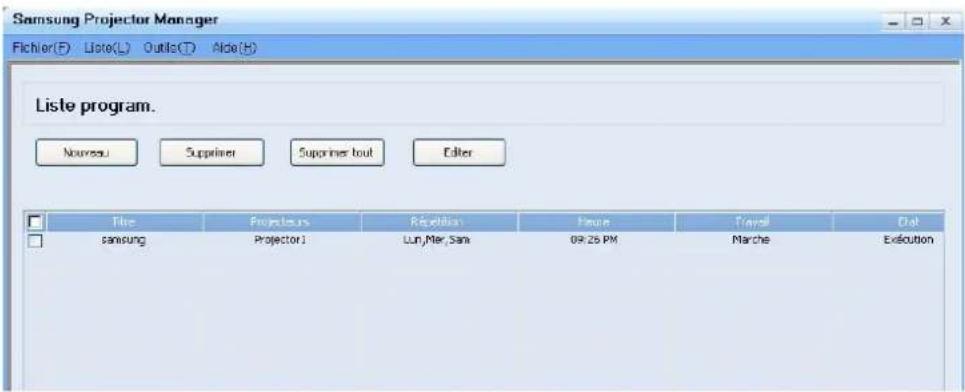

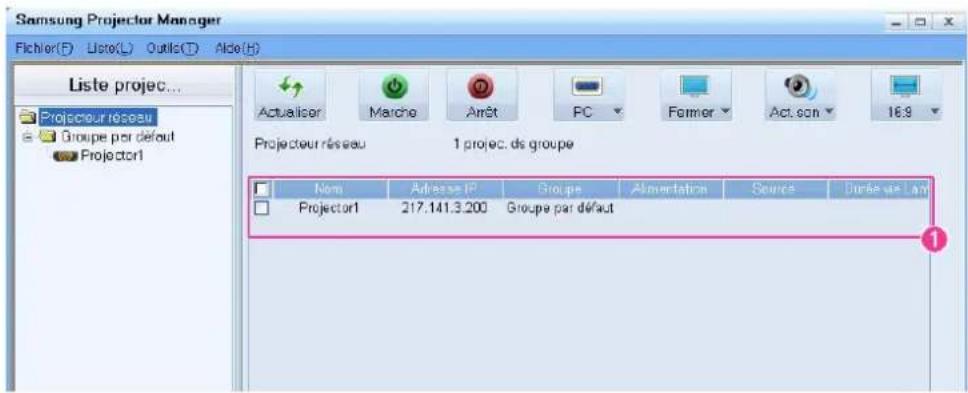

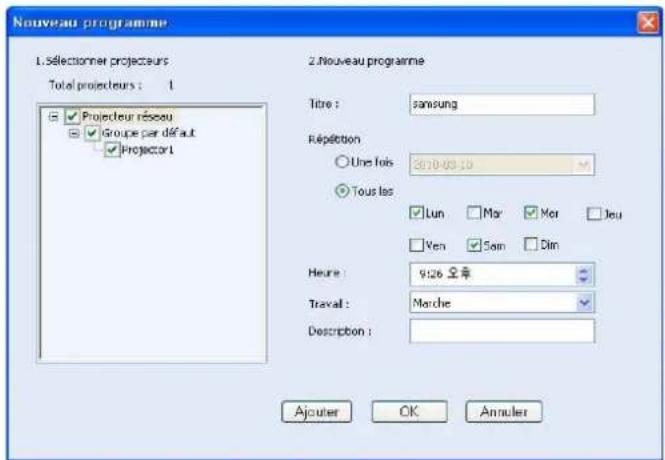

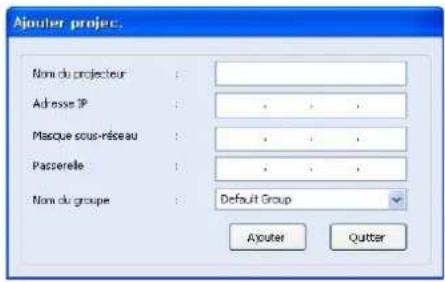

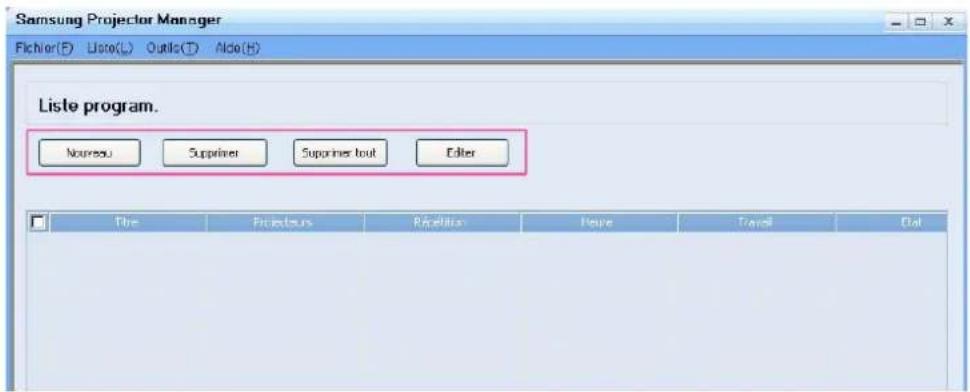

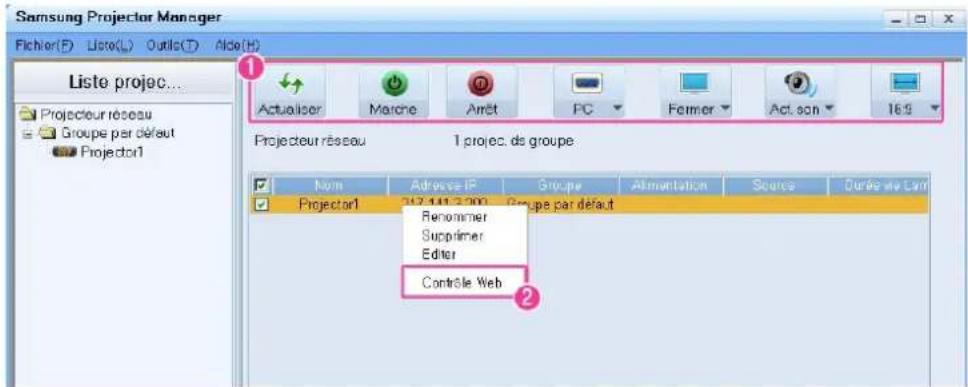

Gestion du réseau 3-6

FONCTION MEDIA PLAY

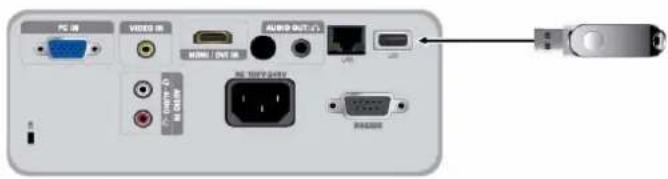

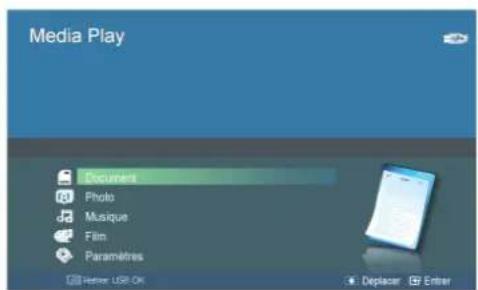

Connexion d'un périphérique de stockage USB

et précautions à prendre 4-1

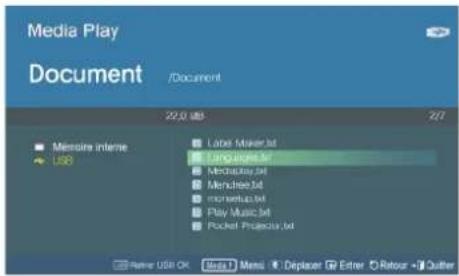

Document 4-2

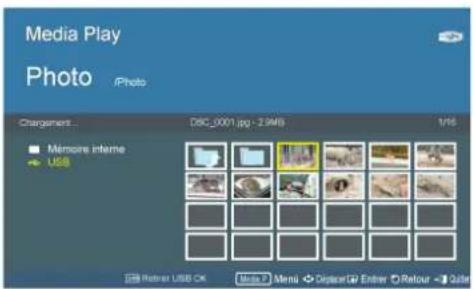

Photo 4-3

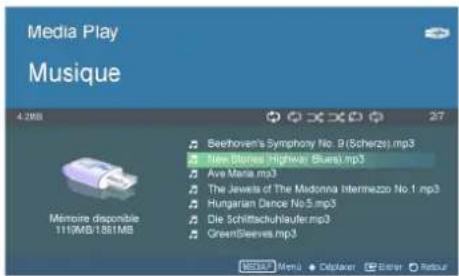

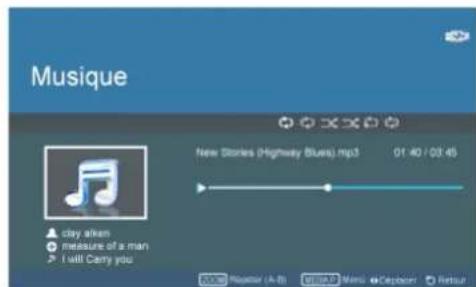

Musique 4-4

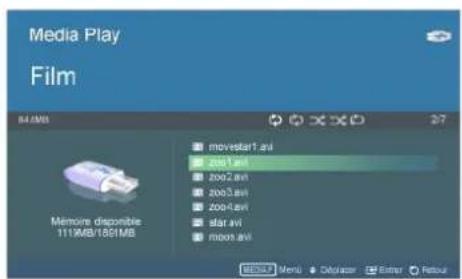

Film 4-5

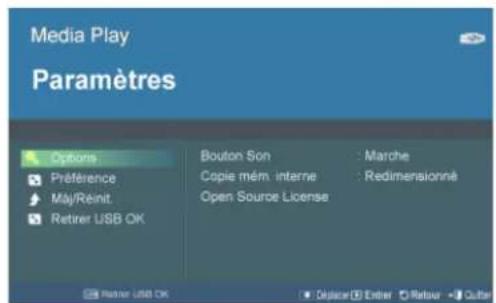

Parametres 4-6

Formats de fichiers pris en charge 4-7

DéPANNAGE

Avant de contacter le service d'assistance 5-1

INFORMATIONS COMPLEMENTAIRES

Charactéristiques 6-1

RS232C Tableau de commandes 6-2

Contactez SAMSUNG WORLDWIDE 6-3

Mise au rebut appropriée - Europe uniquement 6-4

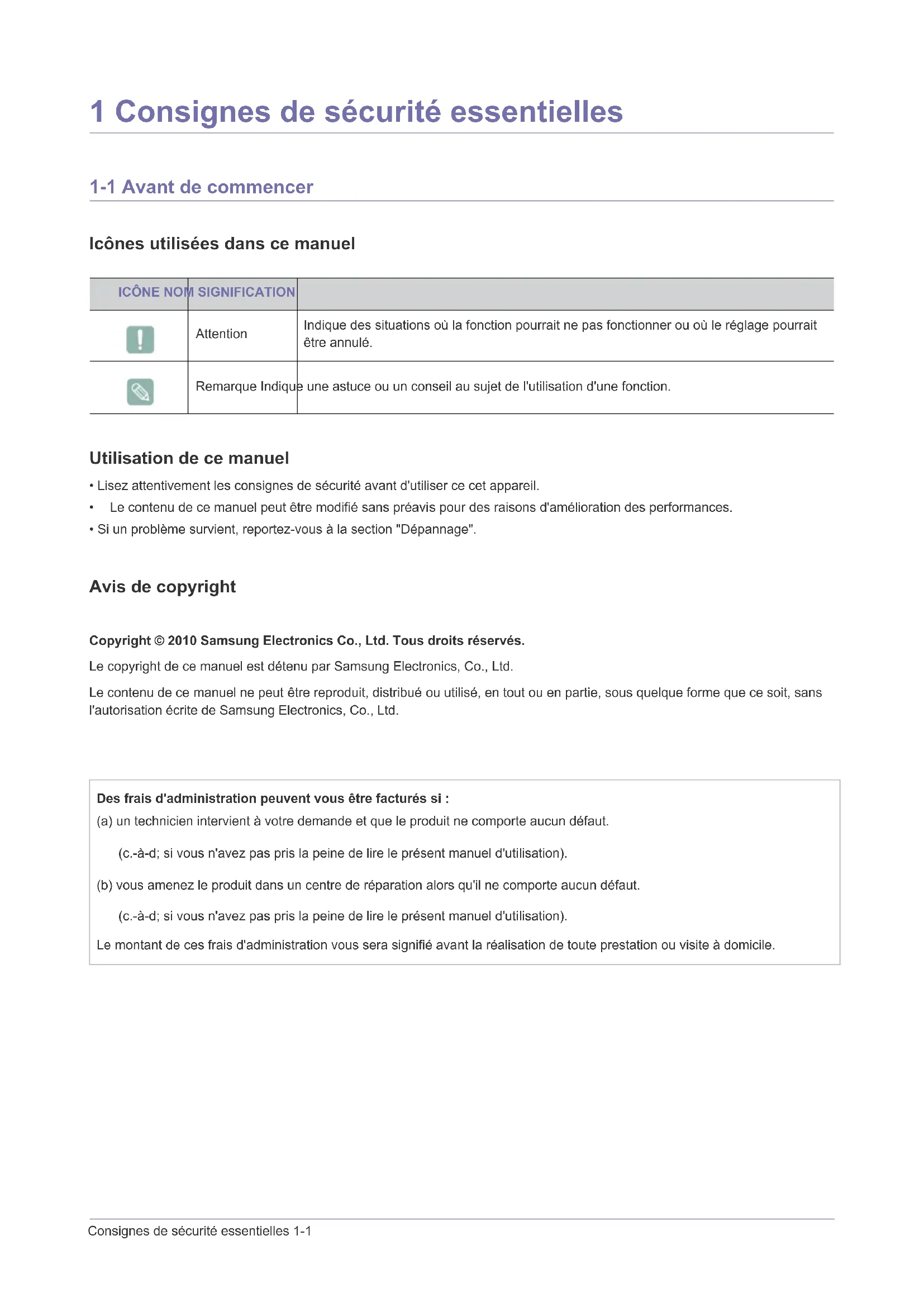

1 Consignes de sécurité essentielles

1-1 Avant de commencer

Icones utilisées dans ce manuel

ICÔNE NOM	SIGNIFICATION
!	Attention	Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait être annulé.
	Remarque Indique	une astuce ou un conseil au sujet de l'utilisation d'une fonction.

Utilisation de ce manuel

• Lisez attentivement les consignes de sécurité avant d'utiliser ce cet apparéil.
  Le contenu de ce manuel peut etre modifie sans preavis pour des raisons d'amélioration des performances.
• Si un problème survient, reportez-vous à la section "Dépannage".

Avis de copyright

Copyright © 2010 Samsung Electronics Co., Ltd. Tous droits réservés.

Le copyright de ce manuel est detenu par Samsung Electronics, Co., Ltd.

Le contenu de ce manuel ne peut etre reproduit, distribue ou utilise, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation ecrite de Samsung Electronics, Co., Ltd.

Des frais d'administration peuvent vous etre factures si :

(a) un technicien interveni a sua rque mande et que le produit ne compeote aucun defaut.

(c.-à-d; si vous n'avez pas pris la peine de dire le present manuel d'utilisation).

(b) vous amenez le produit dans un centre de réparation alors qu'il ne compte aucun défaut.

(c.-à-d; si vous n'avez pas pris la peine de dire le present manuel d'utilisation).

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Nettoyage de la surface et de I'objectif

Nettoyez le projecteur à l'aide d'un chiffon doux et sec.

• Evitez de nettoyer l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant.
• Evitez de griffer l'objet avec un ongle ou un objet pointu.
  Vous pourriez raver ou endommager l'appareil.
• Evitez de nettoyer l'appareil au moyen d'un chiffon humide ou en projetant directement de l'eau dessus.

La presence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.

• Une tache blanche peut apparaitre sur la surface du projecteur si celle-ci entre en contact avec de l'eau.

L'aspect et la couleur peuvent varier en fonction du modele.

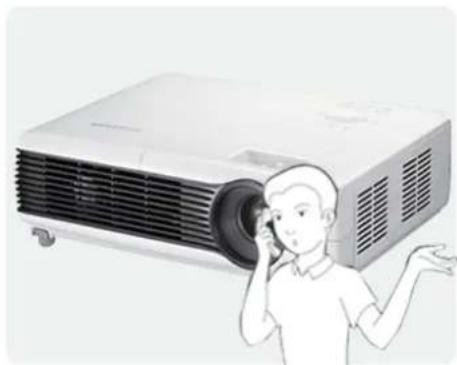

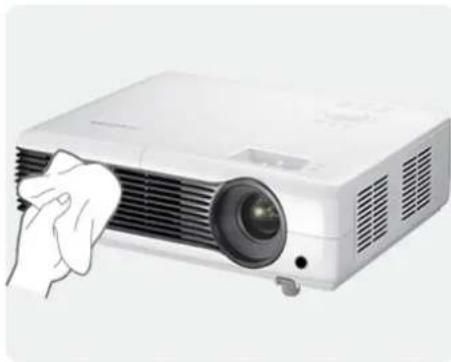

Nettoyage à l'intérieur du projecteur

Pour nettoyer l'intérieur du projeteur, contactez un centre de service Samsung agréé.

• Contactez un centre de service si de la poussière ou une autre substance a pénétré à l'intérieur du projeteur.

Icones utilisées pour les consignes de sécurité

ICÔNE NOM	SIGNIFICATION
	Avertissement	Le non-respect des instructions arrivagnées de ce symbole peut entraîrher des domma-ges corporels graves, voir mortels.
	Attention	Le non-respect des instructions arrivagnées de ce symbole peut entraîrher des domma-ges corporels ou matériels.

Alimentation electrique

Les illustrations suivantes sont fournies à titre d'illustration et peuvent varier selon les modèles et les pays. L'aspect et la couleur peuvent varier en fonction du modele.

Avertissement

Branchez solidement le cordon d'alimentation.

• Le non-respect de cette consigne risque de provoquer un incendie.

Evitez de brancher plusieurs apparéils électriques sur une même prise murale.

• Le non-respect de cette consigne pourrait entrainer un risque d'incendie en raison de la surchauffe de la prise murale.

Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

Cela pourrait provoquer un chocoléctrique ou un incendie.

Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

• Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains humides.

Cela engendrerait un risque d'electrocution.

Pour déplacer l'appareil, éteignez-le et débranchez le cordon d'alimentation, le cable d'antenne et les autres cables reliés à l'appareil.

Le cordon d'alimentation pourrait etre endommagé, ce qui pourrait entrainer un risque d'électrocution ou d'incendie.

Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolement de classe 1 uniquement).

Cela pourrait provoquer un chic électrique ou une blessure.

Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le tener par la prise et pas par le cordon.

Le non-respect de cette consigne pourrait entrainer un risque d'électrocution ou d'incendie.

Evitez de brancher et débrancher la prise secteur pour allumer ou éteindre l'appareil. En d'autres termes, n'utilise pas la prise secteur comme interrupteur de mise sous tension.

Débranche l'appareil avant de le nettoyer.

• Le non-respect de cette instruction presente un risque d'électrocution ou d'incendie.

Conserve le cordon d'alimentation à l'ecart de toute source de chaleur.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

• Si un problème survient sur l'appareil, vous doivent débrancher le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton demise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

Installation

Avertissement

Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou pres d'une source de chaleur telle qu'une cheminée ou un radiateur.

Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie.

Lorsque you installez l'appareil dans un placard ou sur une etagere, veillez a ce que son avant soit totalement soutenu par le placard ou I'etagere.

Le non-respect de cette consigne pourrait résultat en une chute de l'appareil, qui pourrait aussi être endommagé ou cause des dommages corporels.
Veillez a employerer une armoire ou une etagere adaptee a la taille de l'appareil.

Tenez le cordon d'alimentation éloigné de tout radiateur.
La gaine du cordon electrique pourrait fondre, entrainant un risque de chocolélectrique ou d'incendie.

N'installez pas l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (pluie, par exemple), ou encore dans un vehicule.
Cela engendrerait un risque d'electrocution ou d'incendie.

Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

Le non-respect de cette consigne pourrait entrainer un risque d'incendie en raison d'une surchauffe interne.

Lorsque you installez l'appareil sur une console ou une etagere, veillez a ce que I'avant de I'appareil ne depasse pas de celle-ci.

• L'appareil risquérait de tomber et d'être endommagé ou de provoquer des dommages corporels.

En cas d'orage, débranchez le cordon d'alimentation.
Le non-respect de cette consigne pourrait entrainer un risque d'électrocution ou d'incendie.
N'installez pas l'appareil dans un local très poussiereux.

Attention

Evitez d'obstruer les fentes d'aération avec une nappe ou un rideau.
Le non-respect de cette consigne pourrait entrainer un risque d'incendie en raison d'une surchauffe interne.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.
- Vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Lorsque you posez l'appareil, faites-le délicatement.
- Dans le as contraire, vous pourriez provoquer une defaillance de l'appareil ou vous blesser.

Installez l'appareil hors de portee des enfants.
- Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

Utilisation

Evitez d'insérer des objets métalliques, tels que des baguettes, des pieces de monnaie ou des épinges à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).

• Si de l'eau ou des corps étrangers pénétrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Ne laisses pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

• En,cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

• Si l'appareil doit être réparé, contactez un centre de service.

Ne fixez jamais la lumière de la lampe et ne projetez pas l'image vers les yeux de celuiqu'un.

Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximé de l'appareil.

Cela engendrerait un risque d'explosion ou d'incendie.

• Cela est très dangereux, surtout pour les enfants.

Lorsque you retirez les piles de la télékommande, voirlez à ce qu'elles ne soient pas ingérées par un enfant. Conservez les piles hors de portée des enfants.

Evitez de poser de recipient contenant un liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets metalliques au-dessus de l'appareil.

• Si de l'eau ou des corps étrangers pénétrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

• En cas d'ingestion, consultez immédiatement un médecin.

Si l'appareil produit un bruit anormal, ou s'il dégage une oedur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez un centre de service.

Si de l'eau ou une substance étrangère pénétre dans l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation de la prise secteur et contactez un centre de service.

Le non-respect de cette consigne pourrait entrainer un risque d'electrocution ou d'incendie.

Si la fiche ou le cable du cordon d'alimentation est poussiereux(se), mouille(e) ou sale, nettoyez-le(la).

N'utilise pas l'appareil s'il signale une defaillance, comme l'absence de son ou d'image.

Le non-respect de cette instruction presente un risque d'electrocution ou d'incendie.

Lorsque vous nettoyez l'appareil, débranchelez cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

• Eteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise murale, puis contactez un centre de service.

• Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzene, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

En cas de fuite de gaz, ne touche pas l'appareil ou le cordon d'alimentation, et ventilez immidiatement la piece.

Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus.

• Une étincelle pourrait provoquer une explosion ou un incendie.

• En cas d'orage, ne touche pas le cordon d'alimentation ni le cable d'antenne.

Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'alimentation de la prise murale.

Ne touchez pas l'objet de l'appareil.

• Vous risqueriez d'endommager l'objetif.

Si l'appareil est installe a un endroit ou les conditions d'utilisation varient considérablement, I'environnement risque de provoquer un grave probleme de qualite. Dans ce cas, n'installez l'appareil qu'aupres avoir consulte notre Centre d'appl.

Ne touchez pas l'extérieur de l'appareil avec un outil tel qu'un couteau ou un marteau.

• Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop haute ou trop basses, à un haut degré d'humidité, comme un aéroport ou une garè, où l'appareil est constamment utilisé pendant longtemps, etc.

Si vous laissiez tomber l'appareil ou si son boitier est endommage, eteignez-le et debranchez le cordon d'alimentation. Contactez un centre de service.

Pour éliminer de la saleté ou des taches sur l'objet avant, utilisez un aerosol ou un chiffon imbibé de détergent neutre et d'eau.

Le non-respect de cette consigne pourrait entrainer un risque d'électrocution ou d'incendie.

Veillez à placer votre télécommande sur une table ou un bureau.

Demandez à un centre de service de nettoyer l'intérieur du projecteur au moins une fois par an.

vouspouvezyousblesser ou endommager l'appareil.

Pour ne pas vous brûler, ne touche pas les fentes d'airation ni le cache de la lampe lorsque l'appareil fonctionne ou juste après l'avoir étéint.

Ne nettoyez pas l'appareil en projetant de I'eau dessus ou a I'aide d'un chiffon humide. Evitez I'emploi de produits chimiques (detergents, vernis industriel ou pour automobile, produits abrasifs, cire, benzene, alcohol) sur les pieces en plastique de I'appareil, comme son boitier, faute de quoi vous risqueriez de I'endommager.

N'ouvre awhile capot de I'appareil.

• Cette situation serait dangereuse en raison des haute tensions electriques à l'intérieur de l'appareil.

Veillez à ne pas toucher l'orifice de ventilation lorsque le projecteur est allumé car de l'air chaud en provient.

Ne placez pas d'objets craignant la chaleur à proximite du projecteur.

Attention à ne pas perdre le cache de protection de la lentille.

• Vous risqueriez d'endommager cette dernière.

N'employez pas de pile non conforme.

Le trou de ventilation reste chaud un moment après l'extinction du projecteur. Evitez de le toucher.

Ne touchez pas la lampe du projecteur. Elle est chaude.

(Les enfants et les personnes ayant une peu sensible doivent être plus prudents.)

Le cache-objectif protège l'objectif et doit être utilisé lorsque le projecteur est étant.

• Pour cacher l'écran lorsqu'le projecteur est allumé, utilisez la fonction BLANK.

2-1 Contenu de l'emballage

• Déballez l'appareil et vérifie que vous dispose des éléments répertoriés ci-dessous.
• Entreposez l'emballage d'origine au cas ou vous devriez deménager l'appareil ultérieurement.

projecteur

CONTENU

Guide de configuration rapide Carte de garantie(non disponible partout)

Manuel de l'utilisateur Cordon d'alimentation

Télécommande / 2 piles (non disponible partout)

Chiffon de nettoyage Câble D-Sub Cache-objectif

4 vis (pour le support de la suspension)

Boitier du projecteur

La suspension n'est pas incluse et doit etre achetee séparément. Utilisez les vis jointes pour fixer le projecteur au support de la suspension.

Installez le projecteur de maniere à ce que le faisceau soit perpendicular à l'écran.

Positionnez le projecteur de maniere a ce que l'objectif soit dirigé vers le centre de I'écran. Si I'écran n'est pas positionné verticalement, il est possible que I'image ne soit pas parfaitement rectangulaire.
- N'installez pas l'écran dans un environnement lumineux. Si l'environnement est trop lumineux, l'image projetée risque d'apparaitre ternie et de ne pas s'afficher clairement.
Si you utilisez le projecteur dans un environnement lumineux, utilisez des rideaux pour bloquer la lumiere.
- Vous pouvez installer le projeteur par rapport à l'écran aux emplacements suivants : / / / . Pour voir les différentes positions d'installation, reportez-vous aux rubriques ci-dessous.

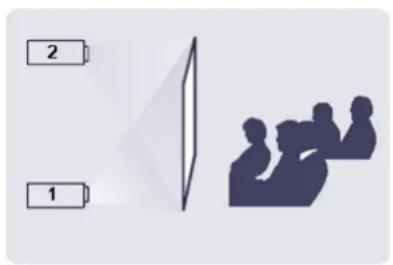

Pour ajuster l'image lors de l'installation du projecteur derrière l'écran

Installation derrière un écran semi-transparent.

Si vous installez le projecteur derrière un écran semi-transparent, vous pouvez utiliser le menu pour ajuster l'image en fonction de l'emplacement du projecteur (projection sol ou projection plafond).

1. Pour la projection sol, appuyez sur: Menu > Configuration > Installer > Projection au sol
2. Pour la projection plafond, appuyez sur: Menu > Configuration > Installer > Proj. plaf.

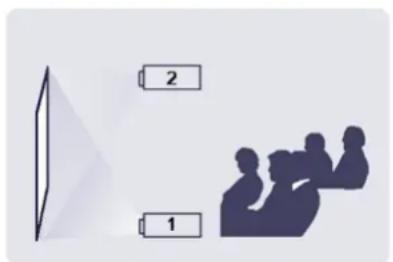

Pour ajuster l'image lors de l'installation du projecteur à l'avant de l'écran

Installation du projecteur face à l'écran.

Lorsque vous installez le projeteur à l'avant d'un écran, vous pouvez utiliser le menu pour ajuster l'image en fonction de l'emplacement du projeteur (installation sol ou installation plafond).

1. Pour l'installation sol, appuyez sur:
   Menu > Configuration > Installer > Installation sol
2. Pour l'installation plafond, appuyez sur: Menu > Configuration > Installer > Install. Plafond

Appuyez sur les boutons PUSH, comme indiqué, pour régler les pieds etmettre le projecteur à niveau.

Le projecteur peut etre regle a une hauteur allant jusqu'a 30mm (environ 12 degrs) au-dessus du point de reference.

Si est régèle sur , la fonction est corrigée automatiquement.

Si un réglage fin est nécessaire après la correction automatique, utilisez la fonction .

Bouton de Vous pouvez regler la taille de l'image dans la plage de zoom zoom autorisée en actionnant le bouton de zoom.
2 Bague de Mettez au point l'image sur I'écran en utilisant la bague de mise au point mise au point.

La taille de l'écran déterminé la distance à laquelle positionner le projecteur par rapport à l'écran.

Si vous n'installez pas votre projeteur à la distance de projection spécifiée dans le tableau Taille d'écran et distance de projection sous la section 2-5, vous ne pourrez pas régler la mise au point correctement.

A. Écran/Z. Distance de portée/Y'. Distance entre le centre de la lentille et le bas de l'image

Installez le projecteur sur une surface plane et mettez-le à niveau à l'aide des pieds régiables pour obtenir une qualité d'image optimale.

si les images ne sont pas nettes, reglez-les en utilisant le bouton de zoom ou la bague de mise au point, ou en déplaçant le projecteur vers l'avant et vers l'arrière.

TAILLE DE L'ÉCRAN DISTANCE DE PORTE ÉCART
M (DIAGONALE)		X(HORIZONTALE)		Y (VERTICALE)		Z (ÉTROIT)		Z (LARGE)		Y'
POUCE S	CM	POUCE S	CM	POUCE S	CM	POUCE S	CM	POUCE S	CM	POUCE S	CM
30 76,2 25	64,6 16 4	0,4 45,3 115	0 37,7 95	8 1,1 2,9
40 101,6 34	86,2 21	53,8 60,4 15	3,4 50,3	127,8 1,5 3,8
50 127,0 42	107,7	26 67,3 75,5	191,7 6	2,9 159,7 1,9	4,8
60 152,4 51	129,7	32 80,8 90,6	230,0 75	5,5 191,7 2,3	5,8
70 177,8 59	150,8	37 94,2 105,7	268,4 88,1 2	23,6 2,6	6,7
80	203,2	68	172,3	42	107,7	120,8	306,7	100,6	255,6	3,0	7,7
90	228,6	76	193,9	48	121,2	135,8	345,1	113,2	287,5	3,4	8,7
100	254,0	85	215,4	53	134,6	150,9	383,4	125,8	319,5	3,8	9,6
110	279,4	93	236,9	58	148,1	166,0	421,7	138,4	351,4	4,2	10,6
120	304,8	102	258,5	64	161,5	181,1	460,1	150,9	383,4	4,5	11,5
130	330,2	110	280,0	69	175,0	196,2	498,4	163,5	415,3	4,9	12,5
140	355,6	119	301,5	74	188,5	211,3	536,8	176,1	447,3	5,3	13,5
150	381,0	127	323,1	79	201,9	226,4	575,1	188,7	479,2	5,7	14,4
160	406,4	136	344,6	85	215,4	241,5	613,4	201,3	511,2	6,1	15,4
170	431,8	144	366,2	90	228,9	256,6	651,8	213,8	543,1	6,4	16,3
180	457,2	153	387,7	95	242,3	271,7	690,1	226,4	575,1	6,8	17,3
190	482,6	161	409,2	101	255,8	286,8	728,5	239,0	607,0	7,2	18,3
200	508,0	170	430,8	106	269,2	301,9	766,8	251,6	639,0	7,6	19,2
210	533,4	178	452,3	111	282,7	317,0	805,1	264,2	670,9	7,9	20,2
220	558,8	187	473,9	117	296,2	332,1	843,5	276,7	702,9	8,3	21,2
230	584,2	195	495,4	122	309,6	347,2	881,8	289,3	734,8	8,7	22,1
240 609,6	204 516,9	127 323,1 3	62,3 920,	2 301,9 766	8 9,1 23,1
250 635,0	212 538,5	132 336,5 3	77,4 958,	5 314,5 798	7 9,5 24,1
260 660,4	220 560,0	138 350,0 3	92,5 996,	8 327,0 830	7 9,8 25,0
270 685,8	229 581,6	143 363,5 4	07,5 1035,	2 339,6 862	6 10,2 26,0
280 711,2	237 603,1	148 376,9 4	22,6 1073,	5 352,2 894	6 10,6 27,0
290 736,6	246 624,6	154 390,4 4	37,7 111,	9 364,8 926,	5 11,0 27,9
300 762,0	254 646,2	159 403,9 4	52,8 1150,	2 377,4 958,	5 11,4 28,9
310 787,4	263 667,7	164 417,3 4	67,9 1188,	5 389,9 990,	4 11,7 29,8
320 812,8	271 689,3	170 430,8 4	83,0 1226,	9 402,5 102	22,4 12,1	30,8
330 838,2	280 710,8	175 444,2 4	98,1 1265,	2 415,1 105	4,3 12,5	31,8
340 863,6	288 732,3	180 457,7 5	13,2 1303,	5 427,7 108	6,3 12,9	32,7
350 889,0	297 753,9	185 471,2 5	28,3 1341,	9 440,3 11	18,2 13,2	33,7
360 914,4	305 775,4	191 484,6 5	43,4 1380,	2 452,8 115	0,2 13,6	34,7
370 939,8	314 796,9	196 498,1 5	58,5 1418,	6 465,4	1182,1	14,0	35,6
380 965,2	322 818,5	201 511,6 5	73,6 1456,	9 478,0 121	4,1 14,4	36,6
390 990,6	331 840,0	207 525,0 5	89,0 1495,	2 489,0	1243,2	14,8	37,5
400 1016	39 861,6	212 538,5 60	4,0 1533,	6 502,0 127	5,1 15,2	38,5

Ce projecteur est concu pour un écran de 80 à 120 pouces pour une qualité d'image optimale.

Précautions à prendre lors du remplacement de la lampe

La lampe du projecteur peut etre remplacée. Pour un meilleur fonctionnement, remplacez la lampe au terme de sa durée d'utilisation. Vous trouvrez cette information sur I'ecran d'informations (Bouton INFO).
- Remplacez la lampe uniquement par celle spécifiée ci-dessous.

Modèle SP-M205W, SP-M225W SP-M255W
Nom du modele de lampe DPL3311U DPL3321U

• Pour toute question relative à l'achat d'une lampe, reportez-vous à la section 6-3, Comment contacter SAMSUNG dans le monde.

• Avont de remplacer la lampe, vérifie que le cordon d'alimentation est débranché.
  La lampe etant un produit haute temperature et haute tension,attendez au moins une houre entre le debranchement du cordon d'alimentation et le remplacement de la lampe.

• La lampe du projecteur se trouve sur le dessus du projecteur.
• Ne placez pas l'ancienne lampe à proximate d'objets inflammables et tenez-la hors de portée des enfants. Il existe un risque d'incendie, de blessure ou de brûlle.
  Enlevez les saletés ou les corps étrangers autour ou à l'intérieur de la lampe en utilisant un aspirateur adapté.
  Lorsque you manipulez la lampe, evitez de la toucher, excepte par ses poignees. Si you manipulez la lampe de maniere incorrecte, you risquez d'en reduire la durée de vie et d'affector la qualite d'image.
• Lors du remplacement de la lampe, placez le projecteur sur une surface plane.
  Le projecteur a ete conu pour ne pas fonctionner si le capot de la lampe n'est pas compltelement remonte apres le remplacement de la lampe. Si le projecteur ne fonctionne pas normalement, verifie z'etat de fonctionnement de la LED.

Procedure de remplacement de la lampe

La lampe etant un produit haute temperature et haute tension, attendez au moins une heure entre le debranchement du cordon d'alimentation et le remplacement.
- La lampe du projecteur se trouve sur le dessus du projecteur.

1. Retirez la vis illustrée sur la figure ci-dessous, puis ouvre le cache.

1. Avec le cache ouvert, otez les trois (3) vis au-dessus du projecteur, comme illustré ci-dessous.

1. Pourzheimer la lampe, tirez la poignee de la lampe comme indiqued sur la figure ci-dessous.

Pour introduire une nouvelle lampe, suivez la procEDURE inverse.

Remplacement et nettoyage du filtré

Précautions à prendre lors du remplacement du filtre du projecteur:

• Le filtr se trouve sur le côté du projeteur.
• Coupe l'alimentation du projecteur, puis débranche le cordon d'alimentation une fois le projecteur suffisamment refroidi. S'il ne l'est pas suffisamment, la chaleur interne de l'appareil pourrait en endommager les composants.
• Lorsque vous remplacez le filtr, de la poussiere peut tomber.
  Pour toute question relative à l'achat d'un filtr de rechange, reportez-vous à la section «Comment contacter SAMSUNG dans le monde» du chapitre 6.

Pour remplacer ou nettoyer le filtr, procedez comme suit:

1. Coupez l'alimentation du projeteur, puis débranche z le cordon d'alimentation une fois le projeteur suffisamment refroidi.
2. Ouvrez le capot du filtré.

1. Remplacez ou nettoyez le filtré.

Lors du nettoyage du filtre, utilisez un petit aspirateur pour ordinateurs et petits produits électroniques ou nettoyez-le sous l'eau courante.
Veillez alors a bien secher le filtr. L'humidite peut en effet entrainer la corrosion du filtr.
Le filtré doit être remplace si vous ne parvenez pas à en éliminer la poussière ou s'il est déchéré.
- Àpres le nettoyage ou le remplacement du filtre, Sélectionnez -> dans le menu .

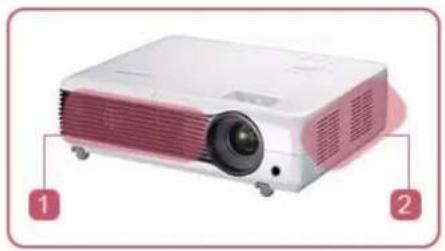

Ouvertures de ventilation

Pour connaitre l'emplacement des ouvertures de ventilation, reportez-vous à l'illustration ci-dessous :

Nobstrue pas les ouvertures de ventilation, au risque de provoquer une surchauffe, et donc une panne, de votre projet.

Fente de sortie d'air
Fente d'admission d'air

ICÔNE	NOM
1	Fente pour verrou Kensingtonion
2	Port PC IN
3	Port VIDEO IN
4	Port AUDIO IN (L-AUDIO-R)
5	Port HDMI/DVI IN
6	RéCEPTeur du signal de la télécommande
7	Port d'entrée d'alimentation
8	Port AUDIO OUT/☐
9	Port RS232C
10	Port LAN
11	Port USB

2-8-1. Synchronisation du PC (D-Sub/HDMI)

FORMAT RÉSOLUION		FRéQUENCY HORIZONTALE (KHZ)	FRéQUENCY VERTICALE (HZ)	FRéQUENCY DE Pixel (MHZ)
IBM 640 x 35	70Hz 31,469 70,086 25,175
IBM 640 x 48	60Hz 31,469 59,940 25,175
IBM 720 x 40	70Hz 31,469 70,087 28,322
MAC 640 x 4	67Hz 35,000 66,667 30,240
VESA 640 x 4	70Hz 35,000 70,000 28,560
VESA 640 x 4	72Hz 37,861 72,809 31,500
VESA 640 x 4	75Hz 37,500 75,000 31,500
VESA 720 x 5	60Hz 35,910 59,950 32,750
VESA 800 x 6	56Hz 35,156 56,250 36,000
VESA 800 x 6	60Hz 37,879 60,317 40,000
VESA 800 x 6	70Hz 43,750 70,000 45,500
VESA 800 x 6	72Hz 48,077 72,188 50,000
VESA 800 x 6	75Hz 46,875 75,000 49,500
MAC 832 x 6	75Hz 49,726 74,551 57,284
VESA 1024 x	768 60Hz 48,363 60,004 65,000
VESA 1024 x	768 70Hz 56,476 70,069 75,000
VESA 1024 x	768 72Hz 57,672 72,000 78,434
VESA 1024 x	768 75Hz 60,023 75,029 78,750
VESA 1152 x	864 60Hz 53,783 59,959 81,750
VESA 1152 x	864 70Hz 63,000 70,000 96,768
VESA 1152 x	864 72Hz 64,872 72,000 99,643
VESA 1152 x	864 75Hz 67,500 75,000 108,000
MAC 1152 x	870 75Hz 68,681 75,062 100,000
VESA 1280 x	720 60Hz 44,772 59,855 74,500
VESA 1280 x	720 70Hz 52,500 70,000 89,040
VESA 1280 x	720 72Hz 54,072 72,000 91,706
VESA 1280 x	720 75Hz 56,456 74,777 95,750
VESA 1280 x	768 60Hz 47,776 59,870 79,500
VESA 1280 x	768 75Hz 60,289 74,893 102,250
VESA 1280 x	800 60Hz 49,702 59,810 83,500
VESA 1280 x	800 75Hz 62,795 74,934 106,500
VESA 1280 x	960 60Hz 60,000 60,000 108,000
VESA 1280 x	960 70Hz 69,930 70,000 120,839
VESA 1280 x	960 72Hz 72,072 72,000 124,540
FORMAT	RÉSOLUTION		FRéQUENCY HORIZONTALE (KHZ)	FRéQUENCY VERTICALE (HZ)	FRéQUENCY DE Pixel (MHZ)
VESA 1280 x	960 75Hz 75,231 74,857 13	0,000
VESA 1280 x	1024 60Hz 63,981 60,020 1	08,000
VESA 1280 x	1024 70Hz 74,620 70,000 1	28,943
VESA 1280 x	1024 72Hz 76,824 72,000 1	32,752
VESA 1280 x	1024 75Hz 79,976 75,025 1	35,000
VESA 1440 x	900 60Hz 55,935 59,887 10	6,500
VESA 1440 x	900 75Hz 70,635 74,984 13	6,750
VESA 1600 x	1200 60Hz 75,000 60,000 1	62,000
VESA	1680 x 1050 RB 60Hz	64,674 59,883	119,000
VESA	1680 x 1050 60Hz 65	290 59,954	146,250
VESA	1920 x 1080 RB 60Hz	66,587 59,934	138,500
VESA	1920 x 1200 RB 60Hz	74,038 59,950	154,000

Le circuit de mise à l'échelle situé dans le projecteur convertit toutes les résolutions supérieures ou inférieures à 1280 × 800 . Si la résolution du signal fourni en sortie par le PC correspond à la résolution réelle ( 1280 × 800 ) du projecteur, la qualité de l'écran est optimale.

2-8-2. Synchronisation AV (D-Sub)

FORMAT RÉSOLUTION	BALAYAGE
BT.601 SMPTE 267M 480i 59,94Hz		Entrelacé
BT.1358 SMPTE 293M	480p	59,94Hz	Progressif
BT.601	576i	50Hz	Entrelacé
BT.1358	576p	50Hz	Progressif
SMPTE 296M	720p	59,94Hz/60Hz	Progressif
	720p	50Hz	Progressif
BT.709 SMPTE 274M	1080i	59,94Hz/60Hz	Entrelacé
	1080i	50Hz	Entrelacé

2-8-3. Synchronisation AV (HDMI)

FORMAT		RÉSOLUTION	BALAYAGE	Fréquence HORIZONTAL E (KHZ)	Fréquence VERTICAL (HZ)	Fréquence DE Pixel (MHZ)
EIA-861	Format1	640 x 480	Progressif	31,469	59,940	25,175
EIA-861	Format1	640 x 480	Progressif	31,500	60,000	25,200
EIA-861	Format2,3	720 x 480	Progressif	31,469	59,940	27,000
EIA-861	Format2,3	720 x 480	Progressif	31,500	60,000	27,027
EIA-861	Format4	1280 x 720	Progressif	44,955	59,939	74,175
FORMAT		RÉSOLUTION B	ALAYAGE	FRÉQUENCY HORIZONTAL E (KHZ)	FRÉQUENCY VERTICAL (HZ)	FRÉQUENCY DE Pixel (MHZ)
EIA-861 Format	mat4 1280 x 720	Progressif 45,000	60,000 74,250
EIA-861 Format5	1920 x 1080	Entrelacé 33,716	59,939 74,175
EIA-861 Format5	1920 x 1080	Entrelacé 33,750	60,000 74,250
EIA-861 Format16	1920 x 1080	Progressif	67,500		60,000	148,500
EIA-861 Format17	18 720 x 576	Progressif 31,250	50 50,000 27,000
EIA-861 Format19	1280 x 720	Progressif 37,500	50,000 74,250
EIA-861 Format20	1920 x 1080	Entrelacé 28,125	50,000 74,250

2-8-4. Synchronisation AV (VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

Votre projecteur prend en charge les formats video standard enumerés ci-dessus à ses entrées video. Aucun réglage n'est nécessaire.

1. Raccordez le cordon d'alimentation à la borne d'alimentation située à l'arrière du projecteur.

2-10-1. Configuration de l'environnement du PC

Contrôlez les points suivants avant de brancher un PC à votre projeteur.

1. Cliquez à l'aide du bouton droit de la souris sur le bureau Windows, puis cliquez sur [Propriétés]. La boîte de dialogue s'affiche.

1. Cliquez sur l'onglet [Parametes], puis reglez la résolution d'écran. La résolution optimale pour le projecteur est de 1280 x 800. Pour les autres résolutions prises en charge par le projecteur, reportez-vous au tableau "Synchronisation du PC" de la section 2-8.

Vous n'etes pas obligé de modifier le réglage .

1. Appuyez sur le bouton [Avances]. Une autre fenêtre de propriétés s'affiche.

1. Cliquez sur l'onglet [Ecran], puis reglez la fréquence d'actualisation de l'écran. Pour connaître la fréquence d'actualisation qui correspond à la résolution que vous avezcision, consultez la fréquence d'actualisation (60 Hz, 70 Hz, etc.) en regard de la résolution sélectionnée dans le tableau "Synchronisation du PC" de la section 2-8.

Le réglage de la fréquence d'actualisation permet de définir les fréquences verticale et horizontale.

1. Cliquez sur le bouton [OK] pour fermer la fenetre, puis sur le bouton [OK] de la fenetre pour fermer cette fenetre.
2. Eteignez l'ordinateur, puis connectez-le au projecteur.

La procedure de configuration peut varier en fonction du type d'ordinateur ou de la version de Windows. (Par exemple, [Propriétés] s'affiche à la place de [Propriétés (R)] comme illustré dans 1.)
- Ce projecteur prend en charge jusqu'à 32 bits par pixel en qualite couleur lorsqu'il est utilise comme ecran d'ordinateur.
- Les images projétées peuvent varier de celles de l'écran selon le fabricant de l'écran et la version de Windows.
Lors du branchement du projecteur à l'ordinateur, vérifie que les paramétres de l'ordinateur correspondent aux paramètres d'affichage pris en charge par ce projecteur. Si ce n'est pas le cas, des problèmes de signaux peuvent survenir.

2-10-2. Connexion à un PC

Vérifiez que l'ordinateur et le projecteur sont hors tension.

1. Branchez le port [PC IN] situé à l'arrière du projecteur sur la sortie de l'écran (D-sub) du PC à l'aide du cable video du PC.
2. Branchez les cordons d'alimentation du projecteur et de l'ordinateur.

Ce produit prend en charge la technologie Plug and Play. Si vous utilisez Windows XP, vous n'avez pas besoin d'installer le pilote sur votre ordinateur.

Utilisation du projecteur

1. Mettez le projecteur sous tension, puis appuyez sur le bouton [SOURCE] pour sélectionner <PC> .
   Si le mode <PC> n'est pas disponible, vérifie que le cable video du PC est branché correctement.
2. Allumez l'ordinateur, puis configurez l'environnement de l'ordinateur (resolution de I'écran, etc.), le cas échéant.
3. Reglez l'écran.

2-11-1. Connexion d'un PC à l'aide d'un cable HDMI/DVI

Vérifiez que l'ordinateur et le projecteur sont hors tension.

1. A l'aide d'un cable HDMI/HDMI ou HDMI/DVI (vendus séparation), connectez la borne [HDMI/DVI IN] du projecteur à la borne HDMI ou DVI du PC.

2. Lors de la connexion à la borne HDMI de l'ordinateur, utilisez un cable HDMI/HDMI (non fourni).

3. Pour plus d'informations sur les résolutions et les fréquences d'actualisation prises en charge, reportez-vous au tableau Synchronisation du PC (D-Sub/HDMI) de la section 2-8 « Modes d'affichage pris en charge».

2-11-2. Configuration des paramètres audio de votre PC

Si le projecteur est connecté au PC à l'aide d'un cable HDMI, il est possible de modifier les paramétres audio en suivant la procédure suivante:

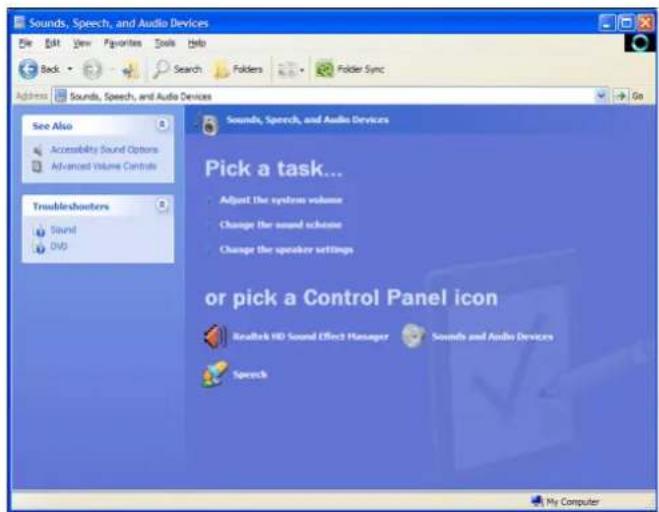

1. Dans l'affichage des catégories de Windows XP: Accédez à [Panneau de configuration] - [Sons, voix et périhériques audio] et Sélectionnez [Modifier les paramétres des haut-parleurs].

Dans l'affichage classique de Windows XP : Accedez à [Panneau de configuration] - [Sons et périphériques audio] et

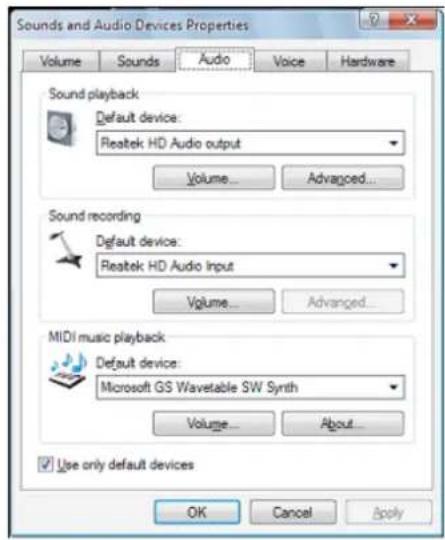

sLECTIONnez l'onglet [Audio].

Sur Windows 7: Accédez à [Panneau de configuration] - [Son] et Sélectionnéz l'onglet [Lecture].

1. Indique le periphérique de lecture par défaut : les haut-parleurs du PC ou celui du projecteur.

Ces informations peuvent etre tegerement differentes selon voire PC et vore version de Windows.

Vérifiez que le périhérique AV et le projecteur sont hors tension.

1. A l'aide d'un cable HDMI/DVI ou HDMI/HDMI, connectez la borne [HDMI/DVI IN] située à l'arrière du projecteur à la borne de sortie HDMI ou HDMI/DVI du périhérique de sortie numérique.
2. Lors de la connexion à la borne de sortie HDMI sur le périphérique de sortie numérique, utilisez un cable HDMI/HDMI.
3. Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (HDMI) de la section 2-8, «Modes d'affichage pris en charge».
4. En cas de raccordement avec un cable HDMI/DVI, connectez la borne [AUDIO IN (L-AUDIO-R)] du projecteur à la borne de sortie audio de votre périhérique de sortie numérique à l'aide d'un cable audio (non fourni).
5. En cas de raccordement avec un cable HDMI/HDMI, un cable audio n'est pas nécessaire.

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un cable D-Sub, connectez la borne [PC IN] située à l'arrière du projecteur à la borne D-Sub du pérophérique AV. - Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (D-Sub) de la section 2-8, «Modes d'affichage pris en charge».
2. A l'aide d'un cable audio (non fourni), connectez la borne [AUDIO IN (L-AUDIO-R)] située à l'arrière du projecteur à la borne de sortie audio du périhérique AV.

Vérifiez que le périhérique AV et le projecteur sont hors tension.

1. A l'aide d'un cable D-Sub/composant (non fourni), connectez la borne [PC IN] située à l'arrière du projecteur à la borne de composant du périhérique AV. Ce cable est muni d'un connecteur D-Sub à une extrémité et de trois fiches RCA à l'autre extrémité.
2. Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (D-Sub) de la section 2-8, «Modes d'affichage pris en charge».
3. A l'aide d'un cable audio (non fourni), connectez la borne [AUDIO IN (L-AUDIO-R)] située à l'arrière du projecteur à la borne de sortie audio du périhérique AV.

Vérifiez que le périhérique AV et le projecteur sont hors tension.

1. Permet de brancher le périphérique AV sur le port [VIDEO IN] à l'aide d'un cable VIDEO (non fourni).
2. Pour plus d'informations sur les formats de signal d'entrée pris en charge, reportez-vous au tableau Synchronisation AV (VIDEO) de la section 2-8 «Modes d'affichage pris en charge».
3. A l'aide d'un cable audio (non fourni), connectez la borne [AUDIO IN (L-AUDIO-R)] située à l'arrière du projecteur à la borne de sortie audio du pérophérique AV.

Vou puez utiliser un haut-parleur exter a la place des haut-parleurs internes integres au projecteur.

1. Munissez-vous d'un cable audio (non fourni) adapté à votre haut-parleur externe.
2. A l'aide d'un cable audio, connectez la borne [AUDIO OUT/] du projecteur au haut-parleur externe. - Le haut-parleur interne ne fonctionne pas si vous utilisez un haut-parleur externe, mais vous pouze regler le volume de ce dernier au moyen du bouton Volume ou de la télécommande du projecteur. La borne [AUDIO OUT] prend en charge tous les signaux audio.

Ce produit peut utiliser des fonctions de réseau. Reportez-vous à la méthode suivante de connexion au réseau.

2-17-1. Connexion à un réseau IP dynamique (DHCP)

Voupe c necter le pjccteur a vretre eau a l'aide d'un modem utilisant le protocole DHCP (Dynamic Host Configuration Protocol). Un modem DHCP fournit automatiquement les valeurs d'adresse IP, de masque de sous-reseau et de passerelle dont le projecteur a besoin pour acceder au reseau.

Pour connecter le projecteur à un réseau DHCP, procédez comme suit :

1. Connectez le cable du modem entre le port du modem au mur et le modem externe.
2. Connectez un cable de réseau local entre le modem externe et le routeur IP cable ou sans fil.
3. Connectez un cable LAN entre le port [LAN] à l'arrière du projecteur et le routeur IP cable ou sans fil.
4. Mettez le projecteur sous tension, puis appuyez sur le bouton [MENU].
5. Sélectionnéz → → → .
6. Le projecteur détecte automatiquement les paramètres IP address, Subnet mask et Gateway.

Pourutiliser la fonction de reseau,Reseau>doitetredefini surMarche>.

• En cas d'échéance de l'identification de l'adresse IP du serveur DHCP, éteignez le modem externe pendant plus de 10 secondes, redémarrez-le, puis réessayez d'établier la connexion.
  Pour plus d'informations sur la configuration et la connexion du modem externe et du routeur, reportez-vous au manuel de l'utilisateur de chaque produit.
• Voues pouvez directement connecter le cable de reseau local du modem au projecteur, sans utiliser de routeur.
• Vous ne pouvez pas utiliser de modem ADSL à connexion manuelle car il ne s'agit pas d'un périphérique de type DHCP. Veillez à utiliser un modem ADSL DHCP à connexion automatique.

2-17-2. Connexion à un réseau IP statique

Voue puez connecter le projecteur a un reseau quit utilise une adresse IP statique (revient a utiliser une ligne louee dediee). Si voite reseau utilise une adresse IP statique, you veez identifier les valeurs d'adresse IP, de masque de sous-reseau et de passerelle de voyage fournisseur d'acces a Internet (FAI), activer la fonction de reseau via le menu du projecteur, puis entner manuellement les valeurs dans la fonction de reseau.

Pour connecter le projecteur à un réseau IP statique, procédez comme suit :

1. Connectez un cable de reseau local entre le port de reseau local au mur et un routeur IP cable ou sans fil.
2. Connectez un cable LAN entre le port [LAN] à l'arrière du projecteur et le routeur IP cable ou sans fil.
3. Mettez le projecteur sous tension, puis appuyez sur le bouton [MEN].
4. Sélectionnez → → → .
5. Sélectionnez et appuyez sur le bouton [B]. Utilise les boutons ↓/▶ pour naviguer entre les champs de saisie de l'adresse IP et les boutons ↓ pour entrailler les valeurs.
6. Une fois que vous avez entree les valeurs de I'adresse IP, appuyez sur le bouton [O], puis repeteze les etapes pour le masque de sous-reseau et la passerelle.
7. Une fois toutes les valeurs entrees, appuyez sur le bouton [MENU] ou [RETURN] pour quitter le menu de configuration.

Pourutiliser la fonction de reseau,Reseau>doitetre defini surMarche>

Si you utilise une adresse IP statique, vous FAI vous informera des valeurs pour I'adresse IP, le masque de sousreseau et la passerelle. Ces valeurs doivent etre entrees pour terminer la configuration du reseau. Si vous ne connaissez pas toute adresse IP statique, contactez notre administrateur reseau.
Pour plus d'informations sur la configuration et la connexion du routeur, reportez-vous au manuel de l'utilisateur du routeur.
-若您 pouvez connecter le cable de réseau local directement au projeteur sans utiliser de routeur.
Si you utilisez un routeur IP qui prend en charge la fonction DHCP, vous pouvez configurer le routeur pour utiliser un réseau DHCP ou un réseau IP statique.
Pour plus d'informations sur l'utilisation d'un réseau IP statique, contactez vous fournisseur d'accès à Internet.

La fente pour verroukings you permet de verrouiller your projecteur, you offrant ains un sentiment de scurite lorsque you lutiliez dans un lieu public. La forme et l'utilisation du verrou pouvant varier selon le mode et le fabricant, reportez-vous au manuel de l'utiliseur du disposif pour plus d'informations.

Verrouillage de l'appareil

1. Insérez le cable du verrou Kensington autour d'une partie inamivable d'un support ou d'un objet lourd, comme indiquedans le guide de l'utilisateur du verrou Kensington.
2. Inserez le verrou du dispositif de verrouillage dans le trou du verrou Kensington du projecteur.
3. Inserez la clé de verrouillage Kensington dans le mecanisme de verrouillage, puis tournez-la dans le sens de verrouillage.

Voupez acqurir le dispositif de verrouillage dans un magasin d'electronique ou une boutique en ligne.

3-1 Caracteristiques du produit

1. Moteur optique doté d'une nouvelle technologie LCD

2. Résolution 1280 × 800 .

3. Écran 3P-LCD.

4. SP-M205W: Écran lumineux de 2000 ANSI lumen.
   SP-M225W: Écran lumineux de 2200 ANSI lumen.
   SP-M255W: Écran lumineux de 2500 ANSI lumen.

5. Bruit du ventilateur réduit

6. Réduit le bruit géné par le ventilateur grâce à une circulation d'air interne optimisée et à la structure d'installation du ventilateur.

7. Plusieurs bornes d'entrée
   Augmente la connectivité avec des péripériques tels que D-Sub 15P, Video, HDMI(signal DVI/PC pris en charge), etc.

4.Sortie audio

• Équipe d'un haut-parleur (mono) 7W interne.

• Reglages de l'utilisateur

• Permet le réglage individuel des ports d'entrée.

• Equipé d'un Choix de la mire (mire de réglage) interne pouvant servir à installer et à régler le projecteur.

• Design compact et léger. Portabilité.

• Fonction de réseau pratique

• Permet de contrôle le projecteur depuis un ordinateur.
• Fonction multimédia
• Voupouez regarder des videos et des photos, écouter de la musique et consulter des documents méorisés sur un périhérique USB sans le connecter à un PC.
• Fonction de sécurité
  Il est possible de définir un mot de passage de sécurité pour éviter tout réglage non autorisé et tout accès illicite au projecteur.

Icône N°	Nom Description
1	Indicateurs - STAND BY (LED bleue)	- LAMP (LED bleue) - STATUS (voyant vert/rouge/jaune) Reportez-vous aux Indications des LED.
2	Déplacer ∧V<> / Sélectionner / Gébouton permet d'accéder à ou de scélectionner un élément dans un menu. Bouton Volume < >	< >: ce bouton permet de régler le volume.
3	bouton MENU Ce bouton permet d'afficher le menu à l'écran.
4	bouton SOURCE Ce bouton permet de scélectionner le signal du périphérique externe.
5	bouton POWER	Ce bouton permet demettre le projecteur sous et hors tension.
6	Bouton de zoom	Ce bouton permet d'agrandir ou de réduire la taille de l'image.
7	Bague de mise au point Ce bouton permet de régler la mise au point.
8	Lentille
9	Récepteur du signal de la télécommande
10	Trou pour attacher le fil du capuchon de l'objetif

L'utilisation de votre projeteur avec une autre télécommande à proximate peut entrainer un mauvais fonctionnement en raison des parasites (fréquence) liés au code de la télécommande.

Bouton POWER (

Appuyez sur ce bouton pour allumer et eteindre le projecteur.

Bouton P.MODE

Permet de selectionner le mode image

Bouton P.SIZE

Permet de régler la taille de l'image à l'écran.

Bouton REWIND

Permet de remboser la video en mode .

Bouton de lecture

Permet de dire la video en mode .

Bouton KEYSTONE

Permet de corriger une image inclinée.

Bouton Pause

Permet d'arrêter momentanément la video en mode .

Bouton VOL

Permet de contrôler le volume.

Bouton MENU (

Ce bouton permet d'afficher le menu à l'écran.

Bouton MEDIA.P

Permet d'aller directement au mode .

Permet d'afficher les éléments du menu en mode .

Bouton HELP

Permet d'afficher le menu d'informations sur le bouton au bas de l'écran lorsqu'un document est consulté en mode .

Boutons Move (Déplacer)

Pour déplacer ou selectionner les éléments de menu.

Bouton QUICK

Permet de revenir rapidement au dernier menu utilisé.

Bouton AUTO

Règle automatiquement l'écran. (Disponible en mode < PC> uniquement)

Bouton BLANK

Permet d'eteindre temporairement l'écran et le son.

La video et l'audio sont reactives lorsqu'un bouton autre que le bouton [POWER] est actionné.

Bouton FAST FORWARD

Permet d'avancer rapidement la video en mode .

Bouton STOP

Permet d'arrêter la réserve en mode .

Bouton DOCU. ZOOM

Permet d'agrandir ou de réduire la taille d'un document dans le menu en mode .

Bouton MUTE (

Permet de couper le son temporairement. Pour reactiver le son, appuyez à nouveau sur le bouton MUTE ou appuyez sur le bouton [VOL] (★-

Bouton PAGE ( )

Permet de passer à la page immediatement précédente ou suivante.

Bouton SOURCE

Permet de basculer le signal d'entrée externe.

Permet de désinstaller un périhérique [USB] en toute sécurité.

Bouton RETURN (D

Revient au menu precedent.

Bouton EXIT(）

Permet de supprimer le menu à l'écran.

Bouton INFO

Permet de contrôle les signaux de source, la configuration de l'image, le réglage de l'écran PC et la durée de vie de la lampe.

Boutons colorés (disponibles uniquement en mode )

Rouge: Permet d'afficher les sous-titres lors de la lecture d'un fichier video.

Vert : permet de régler la lors de la lecture d'un fichier de photos.

Jaune : permet de régler le lors de la consultation d'un document.

Bleu: permet de parcourir les pages à l'aide du menu lors de la consultation d'un document.

Bouton STILL

Permet de voir les images figées.

Bouton INSTALL

Permet de regler l'imag en fonction de I'emplacement du projecteur (devant I'ecran et suspendu au plafond, derriere I'ecran et suspendu au plafond, etc.)

Veillez a placer voire telecommande sur une table ou un bureau. Si vous trucbuz sur la telecommande, vous pouze vous blesser ou endommager la telecommande.

• Vous pouvez utiliser la télécommande à une distance maximale du produit d'environ 32,8 feet (10 m).

Installation des piles dans la télécommande

1. Relevez le couvercle à l'arrière de la télécommande comme le montre la figure.

1. Insérez deux piles AAA.
2. Fermez le couvercle.

Indications des LED

:Le témoin est allumé 0Le témoin clignote 0Le témoin est eteint

Résolution des problèmes de témoin

CLASSIFICATION	ETAT MESURES
Mesure 1	Le système du ventilateur de refroidissement ne fonctionne pas normalement.	Si le problème persististe après avoir débranché et rebranché le cordon d'alien-mentation et mis le projecteur sous tension, contactez votre fournisseur ou notre centre de service.
Mesure 2	Le cache de la lampe n'est pas fermé correctement ou le système de capteurs ne fonctionne pas normalement.	Vérifiez que les vis situées sur le côte du projecteur sont correctement ser-rées. Si c'est le cas et que les témoins sont toujours allumés, contactez votre distributeur ou notre centre de services.
Mesure 3	Le projecteur est passé en mode Refroidissement car sa température interne a augmente et dépassé la limite de main-tenance.	Si la température interne du projecteur augmente et dépassé la limite de maintenance, celui-ci passé en mode Refroidissement, puis s'éteint automatiquement.En mode Refroidissement, la vitesse du ventilateur augmente et la lampe du projecteur passé en mode <ECO>.Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué.Vérifiez le filtré à air. Nettoyez-le, le cas échéant.Vérifiez que la température ambiente n'est pas supérieure à la plage de températures standard du projecteur.Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nou-veau.
Mesure 4	La température interne du proje-ctor a dépassé la limite et le projecteur s'est étient automati-quement.	Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué.Vérifiez le filtré à air. Nettoyez-le, le cas échéant.Vérifiez que la température ambiente n'est pas supérieure à la plage de températures standard du projecteur.Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nou-veau.Si le même problème survient en permanence, contactez votre distribu-teur ou centre de services.
Mesure 5	La lampe ne fonctionne pas normalement après une mise hors tension anormale ou après une mise sous tension du proje-ctor immidiatement conséc-utive à sa mise hors tension.	Eteignez le projecteur, attendez pendant une durée de refroidissement suffisante et rallumez-le. Si le même problème survient en permanence, contactez un centre de service Samsung.

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l'appareil. Son fonctionnement peut etre bruyant,ce qui n'affecte en rien les performances du produit. Cette situation est normalie.

Structure du menu de réglage sur écran (OSD)

Pour acceder au menu, appuyez sur le bouton Menu de l'appareil ou de la telecommande. Pour vous déplacer dans le menu, appuyez sur les boutons fléchés. Les sélections de menu avec une fléche à droite comportent des sous-menus. Appuyez sur le bouton fléché croit pour acceder au sous-menu. Les instructions de navigation et de selection des éléments d'un menu figurent en bas de chaque écran de menu.

MENU SOUS-MENU
Entrée	Liste Source Modif. Nom
Image	Mode Taille Position NR numéroique Niveau noir
	Overscan Mode Film PC Zoom
Configuration	Installer Mode lampe Dist. trapéz.		Auto	Keystone-V Arrière-plan
	Choix de la mire	Type téléphone	Sous-titres	Réseau	Réinitialiser
Option	Langue	Option Menu	Son	Heure verf. filtré	Marche auto.
	Veille	Mélodie	Sécurité	Verr. clavier	Information

3-5-1. Entreee

MENU	DESCRIPTION
Liste Source	Vous pouvez sélectionner un périphérique branché au projecteur. • <PC>--<AV>--<HDMI> - <Media Play>
Modif. Nom	Vous pouvez modifier les noms des périphériques connectés au projecteur. • <Magnétoscope>--<DVD>--<Décodeur Câble>--<Décodeur sat.>--<Décodeur PVR>--<RéCEPTEUR AV>--<Jeu>--<Caméscope>--<PC>--<Péraph. DVI>--<TV>--<IPTV>--<Blu-ray>--<HD DVD>--<DMA>

3-5-2. Image

MENU DESCRIPTION
Mode	Sélectionnez un mode écran en fonction de l'environnement, du type d/images que vous projetez ou sélectionnez un mode personnelisé créé selon vos desiderata.
	• <Dynamique>: Permet de sélectionner l'image pour une(Meilleure définition dans une piècelumineuse.
	• <Standard>: Permet de sélectionner l'image pour optimiser l'affichage dans un environnementnormal.
	• <Présentation>: Convient aux présentations.
	• <Texte>: Adapté au texte.
	• <Cinéma>: Adapté à la visualisation d'un film.
	• <Jeu>: Ce mode d'image est optimal pour les yeux.En mode <Jeu>, le texte inclus dans une image fixe s'affiche de manière non naturelle.
	• <Utilisateur>: Vous pouvez creator ce mode personnelé à l'aide de la fonction<Mode>→<Sauvegarder>.
	Les modes <Présentation> et <Texte> sont activés uniquement si le signal d'entrée est de typesynchronisation du PC (D-Sub/HDMI) ou <Media Play>.
	<Contraste>: Pour régler le contraste entre l'objet et son arrêté-plan.
	<Luminosité>: Pour régler la luminosité de l'objet entière.
	<Nettété>: Permet de régler la nettable de l'objet.
	<Nettété> est déactivé si le signal d'entrée est de type synchronisation PC (D-Sub/HDMI) ou<Media Play>.
	<Couleur>: Permet de régler une couleur plus claire ou plusASF.
	<Nouance Coula>: Il est possible de modifier la nuance de la couleur.
	• Réglages par défaut du fabricant : <Froide2>, <Froide1>, <Chaude1>, <Chaude2>
	•若您 pouvez sélectionner la température de couleur selon vos préférences pour les éléments ci-dessous.<Regl. Rouge>, <Regl. vert>, <Regl. bleu>: Rôle la température de couleur du niveau de blanc.<Aj. Rouge>, <Aj. Vert>, <Aj. Bleu>: Rôle la température de couleur du niveau de noir.
	• <Nuance Coula> : <Regl. Rouge> <Regl. vert> <Regl. bleu> <Regl. vert> <Aj. Rouge> <Aj. Vert> <Aj. Bleu>
	<Gamma>: Modifie les caractéristiques de luminosité pour chaque nuance de couleur d'une image.
	• Plus la valeur est grande (+), plus le contraste des zones luminesces et sombres est important.
	Plus la valeur est faible (-), plus les zones sombres sont foncées.
	• Plaque de réglage: -3 à +3
	<Sauvegarder> :给您 pouvez enregistrer l'état de l'écran que vous avez régle selon vos préférences en allant dans <Mode>→<Utilisateur> dans le menu OSD.
	<Réinitialiser> : Rétablit les paramètres d'usine.
Taille Cette fonction vous permet de sélectionner la taille de l'écran.
	<Zoom1> et <Zoom2> sont désactivés si le signal d'entrée est de type synchronisation PC (D-Sub/HDMI) ou <Media Play>.
	• <Wide> - <16:9> - <Zoom1> - <Zoom2> - <4:3>
Position Cette fonction vous permet de régler la position de l'écran si les bords ne sont pas alignés. Pour effectuer le réglage, Sélectionnez la direction vers laquelle vous pouze déplacer l'écran, puis appuyez sur le bouton fléché pointant dans cette direction à plusieurs reprises. Cette fonction n'est pas disponible en mode <Media Play>.
NR numérique	Lorsque des lignes pointillées s'affichent ou que l'écran tremble, il est possible d'améliorer la qualité de l'image en activant la fonction Digital NR (réduction du bruit numérique). Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'options <NR numérique> ne fonctionne pas.
Niveau noir	Si le niveau de noir n'est pas adapté au signal d'entrée, les zones sombres d'une image peuvent ne pas être affichées ou être à peine visibles. Cette fonction vous permit de sélectionner un niveau de noir capable d'améliorer la visibilité des zones sombres. L'option <Niveau noir> peut être appliquée uniquement pour les signaux [AV], 480i et 576i du mode Synchronisation AV (D-Sub) ainsi que pour les signaux RVB de l'entrée [HDMI]. Pour les modes [AV], et les signaux 480i et 576i du mode Synchronisation AV (D-Sub). • <0 IRE>: Règle le niveau de noir sur <0 IRE>. • <7.5 IRE>: Règle le niveau de noir sur <7.5 IRE>. Pour le signal RVB du mode <HDMI>. • <Normal>: pour un environnement normal • <Bas>: S'utilise lorsque les zones sombres d'une image sont trop lumineuses.
Overscan	A l'aide de cette fonction, vous可能會 découvert le bord d'une image lorsque des informations ou des images inutilles y figurent. • Elle est désactivée en mode <AV> et <Media Play>. • La fonction Overscan (surbalayage) est prise en charge uniquement lorsque le signal d'entrée est un signal Synchronisation AV (D-Sub) ou Synchronisation AV (HDMI). • Si l'options <Overscan> est désactivée, des zones supplémentaires inutilles sur les bords d'une image peuvent s'afficher. Dans ce cas, activez l<Overscan>.
Mode Film	A l'aide de cette fonction, vous可能会 optimiser le mode d'affichage pour regarder un film. • <Arrêt> -<Auto>. • <Le Mode Film> peut uniquement être pris en charge avec les signaux [AV], 480i et 576i des signaux Synchronisation AV (D-Sub). • Cette fonction n'est pas disponible en mode <Media Play>.
PC	Pour les signaux PC, les quatre fonctions PC éliminent ou réduisent les parasites qui peuvent provo-quer une qualité d'image non stable, comme le tremblement de l'écran. Si les interférences ne sontpas supprimées grâce au réglage précis (Fine), réglez la fréquence au maximum, puis procédez de nouveau au réglage précis.Ces fonctions ne sont activées que pour l'entrée de synchronisation du PC (D-Sub/HDMI)de la borne D-Sub.Reportez-vous à la rubrique Synchronisation du PC (D-Sub/HDMI).<Réglage Automatique >: Permet de régler automatiquement la fréquence et la phase de l'écrandu PC.<Réglage de Base >: Permet de régler la fréquence lorsque des lignes verticales apparaissentsur l'écran du PC.<Réglage Précis> : Pour un réglage fin de l'écran du PC.<Réinitialiser> : Cette fonction permet de rétablier les paramètres par défaut du menu PC.
Zoom Vous pouvez agrandir l'écran à la taille de votre choix. <x1> - <x2> - <x4> - <x8> Cette fonction n'est activée que lorsque le signal d'entrée est un signal de type Synchronisationdu PC (D-Sub/HDMI).

3-5-3. Configuration

MENU DESCRIPTION
Installer					Afin d'adapter l'image à l'emplacement d'installation (par exemple, derrière un écran semi-transpa- rent, suspendu au plafond), vous pouvez inverser les images projétées verticalement/horizontale- ment. ·<Installation sol>: Image normale ·<Install. Plafond >: Image returnée horizontally/ verticalement ·<Projection au sol>: Image returnée horizontally ·<Proj. plaf. >: Image returnée verticalement
Mode lampe					Cette fonction vous permet de régler la luminosité de l'image en ajustant l'intensité lumineuse gén- erée par la lampe. ·<Eco> : Ce mode est optimé pour les écrans dont la taille est inférieure à 100 pôues. Ce mode diminue la luminosité de la lampe et la consommation d'énergie afin de prolonger la durée de vie de la lampe, et de réduire les interférences et la consommation. ·<Luminosite> : Ce mode utilise au maximum la luminosité de la lampe lorsque l'éclairage ambient est clair. La luminosité de la lampe s'intensifiant, sa durée de vie risque d'être réduite et les interférences et la consommation d'énergie peuvent augmenter.
MENU DESCRIPTION
Dist. trapéz. Auto	Vous pouvez ajuster les images déformées ou inclinées en régliant la fonction <Dist. trapéz. Auto> sur <Marche>, de manière à ce que la fonction <Keystone-V> démarre automatique. •<Arrêt>--<Marche>
Keystone-V	Vous pouvez compenser les images déformées ou inclinées grâce à la fonction de correction trapéz-oidale (Keystone) verticale. •La sortie audio de votre projecteur est temporairement arrêtée pendant la modification du keystone (trapèze). •La fonction <Keystone> ne compense pas la déformation dans le menu OSD (On Screen Display/affichage à l'écran).
Arrière-plan	Vous pouvez sélectionner une image ou un écran qui apparaît lorsqu'aucun signal ne provient du périphérique externe connecté au projecteur. •<Logo>>--<Personalisier logo>>--<Bleu>>--<Noir> La résolution recommends pour une image définie comme logo de l'utilisateur est de 600x300.
Choix de la mire	Mire de réglage par défaut intégrée dans le projecteur. Vous pouvez l'utiliser comme image de référation pour optimiser l'installation du projecteur et optimiser des images. •<Modele hachuré>:您 拿 出 控 制 l'absence de distorsion de l'image. •<Taille écran>:您 拿 出 您 报 告 各 格 式 d'images tels que 1,33 et les afficher : 1 ou 1,78 1.
Type video	Si la qualité de l'écran est anomale parc se que le projecteur n'identifie pas le type de signal d'entree automatique en mode <PC> ou <HDMI>, vous pouvez désfinir le type de signal d'entree manuellement grâce à la fonction Video Type. •Cette fonction n'est pas disponible en mode <Media Play>. •En mode <PC>, le menu n'est validé que pour les signaux d'entree de type Synchronisation AV (D-Sub). Pour une synchronisation H/V distincte, il est activé uniquement pour un signal 1280 x 720p 59,94 Hz/60 Hz. •<Auto>--<RGB(PC)>--<RGB(AV)>--<YPbPr(AV)> •En mode <HDMI>, le <Type video> est activé uniquement pour les signaux 640 x 480p 59,94 Hz/60 Hz et 1280 x 720p 59,94 Hz/60 Hz. •<Auto>--<PC>--<AV>
	Utilisation		Couleur, Nettété, Teinte	Menu PC	zoom
	RGB(PC)	Lors de la connexion de la sortie RVB d'un PC à la borne D-Sub	Dé族自治	Activer	Activer
	RGB(AV)	Lors de la connexion de la sortie RVB d'un périphérique AV (STB, DVD, etc.) à la borne D-Sub	Activer	Dé族自治	Dé族自治
	YPbPr(AV)	Lors de la connexion de la sortie YPbPr d'un périphérique (STB, DVD, etc.) à la borne D-Sub	Activer	Dé族自治	Dé族自治
	PC	Lors de la connexion d'un PC à la borne HDMI	Dé族自治	Dé族自治	Activer
	AV	Lors de la connexion d'un périphérique AV (STB, DVD, etc...) à la borne HDMI	Activer	Dé族自治	Dé族自治
	Auto.	Réglages automatiques	-	-	-

MENU DESCRIPTION
Sous-titres	La fonction <Sous-titres> est prise en charge lorsque le signal analogique externe de l'entrée Vidéo contient des sous-titres.· < Sous - titres > : <Arrêt><Marche>· <Mode>: <Sous-titres><Texte>· <Canal>: <1> - <2>· <Champ>: <1> - <2>· S'active uniquement en mode <AV>.· En fonction du signal exterme, vous devrez peut-être modifier les réglages des canaux ou des <Champ>.· Chaque <Canal> et <Champ> content des informations différentes. <Champ><2>comporte des informations supplémentaires qui complètent celles containues dans <Champ><1>.(Par exemple, si les sous-titres anglais sont fournis sur <Canal><1>, les sous-titres espagnols seront fournis sur Canal><2>).
Réseau	La connexion d'un cable de réseau local entre l'ordinateur et le projecteur vous permet d'utiliser les fonctions supplémentaires suivantes sur votre PC. Sur votre ordinateur, vous pouvez vérifier l'état du projecteur (durée de vie de la lampe, erreur de fonctionnement, température, etc.) et contrôle à distance la mise sous/hors tension du projecteur, la luminosité et l'activation/la déactivation du son.<Réseau>: <Marche>· <Arrêt>Configuration IP>· <Automatique>: détekte automatiquement les paramétres Adresse IP, Masque ss-réseau et Passerelle.· <Manuel>: permet d'entrer manuellement les paramétres Adresse IP, Masque ss-réseau et Passerelle.Après avoir appuyé sur le bouton [O pour entrez des valeurs, modifiez-les à l'aide des boutons / et déplacez-les au moyen des boutons / . Une fois les valeurs entées, appuyez sur le bouton [O]· Configuration serveur IP>: permet d'entrez l'adresse IP de l'ordinateur.Pour utiliser la fonction de réseau, <Réseau> doit être définir sur <Marche>.· En cas d'échec de la connexion réseau, entrez l'adresse IP du serveur sous <Configuration serveur IP>.
Réinitialiser Cette	fonction permet de rétablier les paramétres par défaut.<Réglage par défaut> : Rétablit les réglages par défaut du fabricant.<Réinitialiser l'heure du filtré> : Réinitialise la durée du filtré.<Media Play> : Les fonctions suivantes sont activées uniquement lorsque le projecteur est incapable de lancer le mode <Media Play> en raison d'une erreur du mode <Media Play>.S'active uniquement en mode <Media Play>.· <Mode récup.>: Cette fonction permet de poursuivre la mise à jour lorsque le projecteur est éteint pendant une mise à jour du micrologiciel.Lorsqu'il fonctionne normalement, effectuez la mise à jour en scélectionnant <Configuration>→<Maj/Réinit.>→<Mise à jour du micrologiciel> dans le menu <Media Play>.· <Réinit. système> : Lorsque le mode <Media Play> s'immobilise soudainement, cette fonction vous permit de redémarrer <Media Play>.· <OK>· <Annuler>

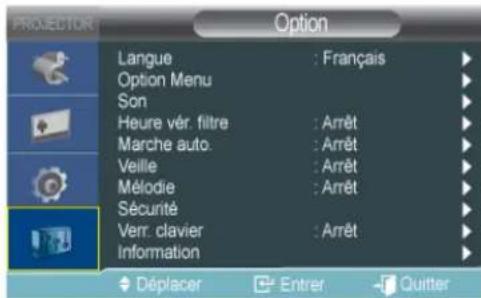

MENU DESCRIPTION
Langue	Grçé à cette fonction, vous pouvez sélectionner la langue utilisée pour l'écran du menu.
Option Menu · Position> : Vous pouvez déplacer le menu vers le haut/le bas/la gauche/la droite.·<Transparence> : Vous pouvez régler la transparence du menu.·<Elevé>--<Moyen>--<Opaque>·<Aff. heures> : Vous pouvez régler la durée d'affichage du menu.·<5 sec.>--<10 sec.>--<30 sec.>--<60 sec.>--<90 sec.>--<120 sec.>--<Fidélité>
Son	Le projecteur est équipé d'un haut-parleur mono 7 W interne. Utilisez les réglages ci-dessous pour adapter le son comme souhaiété.·<100Hz>--<300Hz>--<1kHz>--<3kHz>--<10kHz>
Heure vér. filtre Défiit la période de vérification du filtre. (Unité : heures)·<Arrêt>--<100>--<200>--<400>--<800>Si la durée d'utilisation du filtre est supérieure à la période de vérification du filtre, le message de vérification du filtre s'affiche pendant 1 minute à chaque allumage du projecteur. Message de vérification du filtre : "<Vérifiez le filtre et, si nécessaire, nettoyez-le ou remplacez-le)."
Marche auto.	Lorsque la fonction <Auto Power On> est activée, si le projecteur est alimenté, il est automatique-ment mis sous tension, sans qu'il soit nécessaire d'appuyer sur le bouton d'alimentation.·<Arrêt>--<Marche>
Veille	Lorsque la fonction <Sleep Timer> est activée, en l'absence de signal d'entrée pendant la durée spécifiée, le projecteur est mis hors tension automatiquement(aucun bouton de la télécommande ou du projecteur ne doit être activé pendant cette période).·<Arrêt> - <10 Min.> - <20 Min.> - <30 Min.>·Cette fonction n'est pas disponible en mode <Media Play>.
Mélodie	Permet de définir la lecture d'une mélodie lors de la mise en marche ou de l'arrêt du projecteur.·<Arrêt>--<Bas>--<Moyen>--<Elevé>
Sécurité Pour prévenir le vol, vous pouvez définir un mot de passer que les utilisateurs doivent entra r à la mise sous tension du projecteur. Une fois un mot de passer défini, le projecteur ne fonctionnera pas sans lui.·<Protec. à l'allum.>·<Arrêt> : Entrez votre mot de passer actuel et désactiverz la fonction de protection.·<Marche> : Entrez un nouveau mot de passer et activez la fonction de protection.·<Modif. mot de passer> : Modifiez votre mot de passer actuel.·Servez-vous des touches numériques affichées pour entra r ou modifier le mot de passer.·Si vous avez oublé votre mot de passer, contactez un centre de service Samsung.
Verr. clavier	0.II est possible de désactiver les boutons sur le châssis du projecteur afin de pouvoir le faire fonctionner à l'aide de la télécommande uniquement.·<Arrêt>.-<Marche>
Information	Vous pouvez vérifier des signaux de source externes, la configuration de l'image ainsi que le réglage de l' image du PC.

3-6-1. Gestion à l'aide du navigateur Web

Le navigateur Web vous permet de contrcler le projecteur depuis un ordinateur sans installer de logiciel. Avant d'utiliser le navigateur Web, vous devez connecter le projecteur à votre réseau local. Pour plus d'informations sur la connexion à un réseau, consultez la section 2-17, Connexion à un réseau.

Pour contrcler plusieurs projecteurs depuis un ordinateur, installez et executez Samsung Projector Manager.

Pour plus d'informations sur Samsung Projector Manager, consultez la section 3-6-2.

Vérifiez la connexion réseau entre l'ordinateur et le projecteur avant de connecter le navigateur Web. En cas d'échéç de la connexion au réseau, il se peut que la fenêtre du navigateur Web soit indisponible.

Pour utiliser le navigateur Web, votre ordinateur doit dispose de la configuration minimale suivante :

RAM: plus de 10 Mo
- Capacité du disque dur : plus de 10 Mo
- Résolution d'écran: supérieure à 640 x 480
- Systeme d'exploitation pris en charge: Microsoft Windows XP, Windows Vista
- Navigateur Web : Microsoft Internet Explorer 6 ou une version ultérieure, Netscape Navigator 9 ou une version ultérieure, Mozilla Firefox 3.0.x ou une version ultérieure, Google Chrome.

1. Connexion

• Entrez l'adresse IP du projeteur dans la barre d'adresses du navigateur Web.

Pour couver I'adresse IP du projeteur, appuyez sur le bouton [MENU] et selectionnee -- -> .

La fenetre Network Projector s'affiche. Pour plus d'informations sur les éléments de contrôle dans la fenetre Network Projector, reportez-vous aux éléments sous la section 3-5, Utilisation du menu de réglage sur écran.
- Certaines fonctions indiquées dans la section "Utilisation du menu de réglage sur écran" ne peuvent pas etre utilisées dans le navigateur Web en raison de limitations du contrôle à distance via le réseau.

3-6-2. Gestion du projecteur à l'aide d'un logiciel

Vou puez controer plusieurs projecteurs à l'aide de Samsung Projector Manager.

Lorsque you installez ou utilisez Samsung Projector Manager sur PC, you veez you connecter en tant qu'administrateur.

Si vous vous connectez avec vos informations de connexion personnelles, vous nevez avoir des privilèges d'administrateur complets.

Pour utiliser Samsung Projector Manager, cette ordinateur doit dispose de la configuration minimale suivante :

RAM: plus de 10 Mo
- Capacité du disque dur: plus de 10 Mo
- Résolution d'écran: supérieure à 640 x 480
- Système d'exploitation pris en charge : Microsoft Windows XP, Windows Vista

1. Installation de Samsung Projector Manager

2. Cliquez sur 'Samsung Projector Manager' sur le CD fourni.

3. Effectuez l'installation en suivant les instructions affichées à l'écran de l'ordinaireur.

4. Execution de Samsung Projector Manager

Une fois l'installation de Samsung Projector Manager et le network setup effectués pour le projecteur, vous pouvez utiliser Samsung Projector Manager.

• Cliquez sur Start > Samsung Projector > Samsung Projector Manager

-La fenetre s'affiche.

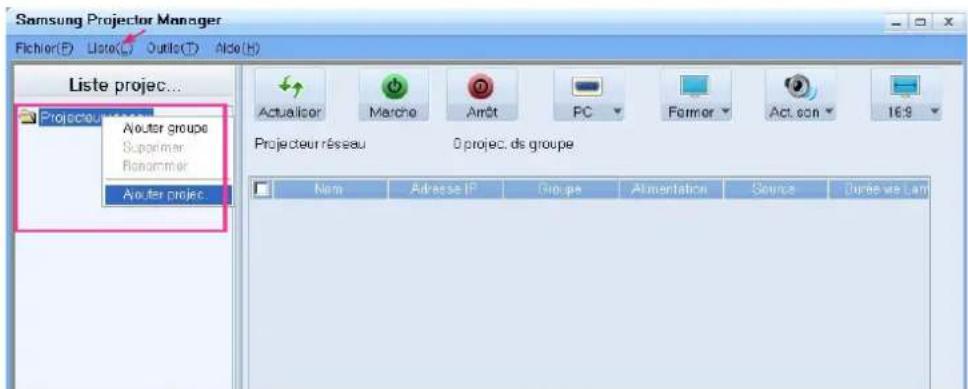

3. Utilisation de Samsung Projector Manager

• Regroupement et enregistrement des projecteurs

Pour parcourir automatiquement les projecteurs connectés à l'ordinateur, appuyez sur →
- Pour regrouper ou enregistrer directement les projecteurs, Sélectionnez →, cliquez avec le bouton droit sur sous , puis Sélectionnéz .

• Spécifiez les paramètres , et pour procéder à l'enregistrement, puis appuyez sur .

Tout groupe dont le nom n'est pas spécifié est automatiquement nommé . Pour supprimer ou renomer un projeteur enregistré, cliquez avec le bouton droit, puis Sélectionnez ou respectivement.
Si un projeteur n'apparait pas dans la après l'enregistrement, vérifie que la connexion réseau et les paramètres du réseau sont correctement configurés. Pour plus d'informations et d'instructions, reportez-vous à la section 2-17, Connexion à un réseau et à la section 3-5-3, → .
Pour enregistrer ou charger les informations du projecteur enregistré, selectionnez < Fichier Exporter config>.

• Gestion des projecteurs

• Vous pouvez vérifier en temps réel l'etat de la lampe, la température, le fonctionnement, les erreurs, etc. d'un projecteur.

: youe couvz cnsulter en tems reel le nom d'un projecteur, son adresse IP, son groupe, son statut Power On/ Off, laDurée de vie de la LED, les erreurs de fonctionnement (représentees par des icones), etc.

Les icônes affichées par Samsung Projector Manager indiquent l'état d'un projecteur. Elles sont décrites dans les tableaux suivants. Si les icônes indiquent un problème avec votre projecteur, consultez la rubrique « Résolution des problèmes de témoin » de la section 3-4, Indications des LED.

Icônes d'etat d'advertissement et d'erreur

ICONES ETAT ETAT MESURE
	Erreur	Le cache de la lampe n'est pas fermé correctement.	Reportez-vous à la mesure 2 de la rubrique « Résolution des problèmes de témoin » .
	Erreur La lampe ne fonctionne pas normalement.		Reportez-vous à la mesure 5 de la rubrique « Résolution des problèmes de témoin » .
	Erreur La lampe a atteint la fin de sa durée de vie. La lampe doit être remplaçée.
	Erreur	Le ventilateur de refroidissement 1 ne fon-cionne pas normalement.	Reportez-vous à la mesure 1 de la rubri-que « Résolution des problèmes de témoin ».
	Erreur	Le ventilateur de refroidissement 2 ne fon-cionne pas normalement.
	Erreur	Le ventilateur de refroidissement 3 ne fon-cionne pas normalement.
	Erreur	Le ventilateur de refroidissement 4 ne fon-cionne pas normalement.
	Erreur	Le ventilateur de refroidissement 5 ne fon-cionne pas normalement.
	Erreur	Le ventilateur de refroidissement 6 ne fon-cionne pas normalement.
	Avertissement	La température interne du projecteur a dépasse la limite.	Reportez-vous à la mesure 4 de la rubri-que « Résolution des problèmes de témoin ».
	Erreur	La température interne du projecteur a dépasse la limite.	Reportez-vous à la mesure 4 de la rubri-que « Résolution des problèmes de témoin ».
	Erreur	La température interne du projecteur a dépasse la limite.	Reportez-vous à la mesure 4 de la rubri-que « Résolution des problèmes de témoin ».
		Avertissement Le filtre à air a atteint la fin de sa durée de vie. Le filtre à air doit être remplaçé.
		Avertissement Le filtre à air est obstrué par de la poussière.	Le filtre à air doit être nettoyé.
		Erreur Le filtre à air est obstrué par de la poussière. Le filtre à air doit être nettoyé.

Icônes d'etat du niveau de température

ICONES ETAT	ETAT MESURE
	Etat de la température	La température interne du projecteur estnormale (mode Veille).	Aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur estnormale (basse).	Aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur estnormale (moyenne).	Aucune. Ceci est normal.
	Etat de la température	La température interne du projecteur estnormale (un peu élevé).	Aucune. Ceci est normal.
	Etat de la tempête	La température interne du projecteur est supérieure à la limite.	Reportez-vous à la mesure 3 de la rubrique « Résolution des problèmes de tepoin » .
	Etat de la tempête	La température interne du projecteur est trop élevé. Le projecteur est étant automatiquement.	Reportez-vous à la mesure 4 de la rubrique « Résolution des problèmes de tepoin » .

Gestion des projecteurs

1:utilisation des icones dans (applicable uniquement aux projecteurs signales par un "V" dans la fenetre de contrôle).

Actualiser (Actualiser): Met à jour l'objet du projecteur.

Marche (Marche): Met le projecteur sous tension.

Arrêt (Arrêt): Met le projecteur hors tension.

PC (Changer de source) : Sélectionne une source parmi HDMI, S-VIDEO, AV, PC, MP.

Fermer (Fermer/Ouvrir): allume ou eteint Iecran du projecteur.

Act. son (Act. son/Muet): Active/désactive le son d'un projecteur.

(Modifier le format d'image): Règle le format d'image du projecteur sur 16:9 ou 4:3.

Si la source connectee ne possede pas la fonction , n'est pas disponible dans la liste.
Si le projecteur n'est pas equiped de borne [S-VIDEO IN], la source ne peut pas etre utilise.

: connexion du Web browser depuis Samsung Projector Manager.

La connexion du navigateur Web dans Samsung Projector Manager vous permet d'utiliser diverses fonctions. Pour connecter le navigateur Web, Sélectionné un projeteur auquel se connecter, puis cliquez avec le bouton droit pour sélectionner .

En cas d'éché de la connexion du navigateur Web, vérifie que la connexion reseau (reportez-vous à la section 2-17, Connexion à un reseau) et les parametes du reseau (reportez-vous à la section 3-5-3, Configuration > Rereau) sont correctement configurés.
L'utilisation simultanee de Samsung Projector Manager et de Web browser pour contrcler un projecteur peut ralentir le fonctionnement de I'ordinateur ou provoquer une erreur.

• Utilisation de la fonction

La fonction vous permet de génér vos projecteurs de manière plus efficace.

Si vous sélectionné →, la fenêtre suivante s'affiche.

L'écran inclut quatre boutons :

• : Ajoute un projeteur pour lequel définiir une programmation.
• : supprime le programme d'un projecteur sélectionné.

• : supprime le programme de tous les projecteurs.
  : modifie le programme d'un projecteur selectionné.

• Enregistrement d'un New Schedule (Nouveau programme)

Pour enregistrer un nouveau programme, procédez comme suit :

1. Appuyez sur le bouton . L'écran New Schedule s'affiche.

1. Sélectionnéz les projecteurs auxquels appliquer le nouveau programme dans le champ . Lorsque vous sélectionnéz un projeteur, une coche apparait dans la case à cocher à sa droite.
2. Définissez, pour , les paramètres , , et , puis replisseez le champ de la programmation. Ces termes sont décrits ci-dessous.

: définit le nom d'un programme.
: définit la répétition du programme. ( permet d'exéçuter le programme une seule fois. spécifique une date de répétition).
-: déterminé l'heure d'exécution d'un programme.
: Définit Source switch ou /
: indique une description détaillée d'un programme.
4. Une fois toutes les informations entretues, appuyez sur .

Vou puez consulter l'historique d'enregistrement d'un programme. Vou pouze egalment consulter I'etat d'un programme. Les codes d'etat sont decrits ci-dessous :

: programme terminé.
: le programme est en attente d'exécution.
: le programme à répétition est en cours d'execution.

• Pour enregistrer ou charger le programme enregistré, Sélectionnez →.
• Si vous souhaitez utiliser un programme chargeé par , chargeez les informations du projeteur à l'avance.

- Autres paramètres

La selection dans la barre de menus contient deux éléments de menu et .

-

permet de selectionner un élément à afficher dans la fenêtre de contrôle. Une fois l'élément sélectionné, vous doivent définir la priorité d'affichage de l'objet en le déplaçant vers le haut ou le bas dans la liste des éléments sélectionnés pour l'affichage.

-

<Exécution automatique - Lorsqu'un PC est allumé, Samsung Projector Manager s'allumera automatiquement.

<Réduire dans zone de notification. - Samsung Projector Manager sera réduit dans la barre d'été.

inclut deux sélections.

• : enregistr tout les paramétres configurés sous Samsung Projector Manager avec les noms de fichier souhaïtés dans les dossiers correspondants.

• : imports a fiuchier de configuration enregistré. Configure Samsung Projector Manager with the paramétres enregistrés.

4-1 Connexion d'un périhérique de stockage USB et précautions à prendre

4-1-1. Connexion d'un périphérique USB

1. Branchez votre péripérisque de stockage USB sur le port USB situé à l'arrière du projecteur. - La page principale du menu s'affiche.

Il est aussi possible d'ouvrir la page principale de en appuyant sur le bouton [MENU] et en selectionnant →→
Systèmes de fichiers pris en charge : FAT, FAT32 (NTFS n'est pas pris en charge).
- Les partitions multiples ne sont pas prises en charge.
- ce projecteur n'est pas compatible avec un lecteur de cartes multiples ou un concentrateur USB.

[Sélection d'un périhérique]

1. Accedez au type de media que vous voulez consulter à l'aide des boutons ▲/▼, puis appuyez sur le bouton [ ]
2. Accedez à ou à l'aide des boutons ▲/▼, puis appuyez sur le bouton [Sélection d'un fichier]
3. Accedez au fichier ou dossier que vous VOULEZ consulter ou ouvr à l'aide des boutons ▲/▼, puis appuyez sur le bouton [Ø].

Un numero, indiquant le nombre de documents, fichiers audio ou video dans le dossier, apparait a coté de chaque dossier Documents, Musique et Films. Pour les dossiers Photos, le nombre de fichiers de photos s'affiche à l'ecran lorsque vous accedez au dossier.

1. Accedez au fichier que vous foulez consulter à l'aide des boutons / , puis appuyez sur le bouton [3].

4-1-2. Précautions lors de l'utilisation d'un périphérique de stockage USB

• Ce produit ne prend pas en charge les lecteurs de cartes multiples.

L'appareil ne fonctionne pas si le périhérique de stockage USB est connecté via un concentrateur USB.
Il peut arriver que certains produits non conformes aux normes USB ne fonctionnement pas normalement.

• Il se peut qu'un périhérique de stockage USB avec application de reconnaissance automatique ou un pilote spécifique ne fonctionne pas normalement.
  Il se peut qu'un périphérique de stockage USB qui n'emploi qu'un pilote spécifique ne soit pas reconnu.
• La vitesse de reconnaissance peut varier selon le type de périhérique de stockage USB.
  N'eteignez pas l'appareil et ne débranchez pas le périhérique de stockage USB lorsque celui-ci est en cours d'utilisation. Vous risqueriez d'endommager le périhérique de stockage USB ou les fichiers qu'il contient.
• Utilisez un périhérique de stockage USB contenant des fichiers normaux. Les fichiers corrompus peuvent provoquer un mauvais fonctionnement ou l'impossibilité de dire les fichiers.
• Les périhériques de stockage USB doivent être formés en système de fichiers FAT ou FAT32 (récommandé) compatible avec Windows. La fonction peut ne pas fonctionner normalement si le périhérique de stockage USB est formé avec un autre système de fichiers.
• Si le périhérique de stockage USB emploie une alimentation électrique externe, connectez-le à sa source d'alimentation.
  Utilisez le cable USB fourni avec le périhérique de stockage USB pour connecter celui-ci au projecteur. Pour plus d'informations sur l'achat d'un cable et de périhériques externes, consultez leur fabricant.
• Nous ne garantissons pas le fonctionnement de en cas de défaillance rencontres à cause de l'emploi de périhériques externes avec un cable non conforme.
• Les données du périhérique de stockage USB pouvant être endommagées, voirlez à sauvegarder les données importantes afin d'éviter toute perte.
  Lorsque you utilisez un periphérique de stockage USB avec le projecteur, les sous-dossiers sont reconnus jusqu'à 4 niveaux en dessous du premier. De même, si le nombre de fichiers (et de dossiers) à l'intérieur d'un même dossier est supérieur à 2900, les fichiers ne seront pas reconnus. En outre, si le nombre de fichiers sur un periphérique USB est élevé, l'affichage de fichiers individuels peut prendre du temps.
• Si un périhérique de mémoire externe ne fonctionné pas après sa connexion au projecteur, tentez de le brancher sur un PC. S'il ne fonctionné toujours pas normalement, contactez le fabricant du périhérique de mémoire ou un centre d'assistance/agréé.

Vou puez culter des documeis dans divers formats enregistrres sur un periphérique de memoire USB ou dans la mmoire interne du projecteur.

Menu affiché à partir de l'écran Documents

L'ecran Documents.

Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de I'ecran Documents.

Si you affichez un ecran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément sélectionné s'affiche.
En fonction du réglage de la langue, les noms des dossiers, des fichiers ou le texte dans un document peuvent paraitre corrompus.

Si tel est le cas, appuyez sur le bouton [MENU] et modifier le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Afficher Consultation d'un document.
Copier Si un pérophérique de mémoire externe (pérophérique USB) est connecté, il est possible de copier les fichiers prênts sur celui-ci dans la mémoire interne du projecteur et inversement.
Copier tous Copie de tous les fichiers vers une mémoire interne et externe.
Supprimer Suprimer un fichier sélectionné.
Supprimer tous Suppression de tous les fichiers dans un dossier.

Menu affché lorsque vous consultez un document

Selectionnez le fichier de votrechoix à l'aide des boutons / sur le projecteur ou la télécommande.

Utilisation de la télécommande lors de la consultation d'un document

• MEDIA.P : ouvre le menu Documents

• PAGEV: accede à la page précédente ou suivante

Accede à l'onglet précédent ou suivant d'un fichier Excel

• ▲/▼// touches de direction
  : aardissement d'un document
  :retour a l'etape precedente
  : achage d'informations sur les boutons disponibles

En cas de pression sur le bouton [MEDIA.P] pendant la consultation d'un document, le menu suivant s'affiche.

ÉLÉMENT DE MENU	DESCRIPTION
Zoom Agrandissement ou réduction de la taille d'un document. • <Zoom avant> : Agrandissement d'un document (par incrément de 25 % dans l'intervalle compris entre 100 % ~ 500 %). • <Zoom arrêté> : Réduction d'un document. • <Personnalisée> : Agrandissement ou réduction de la taille de l'écran d'un pourcentage spécifique. • <100%> - <200%> - <300%> - <400%> - <500%> Pour agrandir ou réduire l'affichage d'un document à l'aide du bouton au sur la télécommande.
Navigation dans la page	Aller directement à une page spécifique. • Entrez un numéro de page à l'aide des boutons / et il, vérifie le numéro de page dans la fenêtre Aperçu dans le coin supérieur droit de l'écran, puis Sélectionnez <OK> pour acceder à cette page.
Plan de la page Affichage	de la zone concernée par le zoom. •<Arrêt>--<Marche> • En cas de zoom avant sur une page, la zone agrandie s'affiche dans la fenêtre <Plan de la page> dans le coin supérieur droit. • En l'absence de zoom avant sur une page, la fenêtre <Plan de la page> n'est pas affichée.
Rapport d'aspect	• <Aj. écran > : Affichage d'un document en l'adaptant à la taille de l'écran. • <Taille initiale> : Affichage d'un document dans sa taille d'origine. • <Aj. largeur> : Affichage d'un document en l'adaptant à la largeur de l'écran. • <Aj. hauteur> : Affichage d'un document en l'adaptant à la hauteur de l'écran.
Rotat. Rotation d'un documcnt selon un angle déterminé. Sélectionnez l'angle de votrechoix à l'aide des boutons ↓, puis appuyez sur le bouton [ ]. • <0°> - <90°> - <180°> - <270°> Pris en charge au format PDF uniquement.
encodage	Pour consulter un fjichier texte (.TXT) sans corruption des caractères, vous nevez sélectionner la lan- gue d'origine utilisée pour creer le fjichier. Sélectionnez la langue à l'aide des touches de direction. • <Korean> - <Central Europe> - <Cyrillic> - <Baltic> - <Greek> - <Turkish> - <Hebrew> - <Arabic> - <Latin> - <Vietnam> - <Germany> - <François> - <Norway> - <Thai> - <Japanese> -Simplified Chinese GBK> - <Traditional Chinese Big5> (p.e.: pour consulter un fjichier texte créé en allemand, sélectionnez <Germany>) • Pour certains pays européens dont les langues ne figurent pas sur la liste, sélectionnez <Central Europe>. • Les fjichiers créés en anglais ne nécessitant pas de codage.
Vidéo clip	Cette fonction est utilisé pour dire une réserve associée à un document PowerPoint (.ppt). Sélectionn- ez le fjichier-video à dire dans la presentation. • Uniquement possible pour les presentações auxquelles est associée une réserve. • Le fjichier-video associé doit se couver dans le même dossier que le document correspondant. • Pour connaître les formats de fjichier pris en charge, reportez-vous à la section «4-7 Formats de fjichiers pris en charge».

Le temps de charge des fichiers volumineux peut etre plus long.

• Ce produit risque de ne pas fonctionner correctement si un fichier n'est pas conforme aux normes ou est endommagé.
• Ce produit risque de ne pas fonctionner si un fisier contient trop de données à afficher à l'écran.

Par exemple, trop de données sur un oranglet d'un classeur Excel.

• Ce produit ne prend qu'une police en charge. Si un écran utilise d'autres polices, l'image affichée par Media Play risque d'être différente de l'écran original.

(Ex)

1. La position du saut de ligne dans une phrase peut être modifiée.

2. La position du saut de ligne dans un document Word peut être modifiée.

3. Le cas échéant, le document peut s'afficher de manière incomplète selon les propriétés de disposition pour , ou

4. Ce produit ne prend pas en charge certaines fonctions des fichiers originaux. Par exemple, la fonction d'animation d'un fichier PowerPoint.

5. Ce produit ne prend pas en charge les fichiers codés (DRM).

Découvre un diaporama des photos enregistrées sur un périhérique de mémoire USB ou dans la mémoire interne du projecteur.

Menu affché à partir de l'écran Vignettes Photos

L'écran Vignettes Photos.

Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de I'écran Vignettes Photos.

Si you affiche un ecran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément ou à l'élement sélectionné s'affiche.
En fonction du réglage de la langue, les noms des dossiers ou des fichiers peuvent parfaître corrompus. Si tel est le cas, appuyez sur le bouton [MENU] et modifie le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Lancer le diaporama Démarriage d'un diaporama.
Mode de lecture • <Toutes les photos >: Lecture de photos dans l'ordre des noms de filchier. • <Photos du dossier >: Lecture de photos dans un dossier spécifique dans l'ordre des noms de filchier. • <Ttes photos aléat. >: Lecture aléatoire de photos figurant dans un périhérique de mémoire spécifique. • <Photos dossier aléat. >: Lecture aléatoire de photos dans un dossier spécifique. • <Répéter une photo >: Lecture repétée d'une photo spécifique.
Copier Si un périhérique de mémoire USB est connecté au projecteur, il est possible de copier des fichiers du périhérique USB vers la mémoire interne du projecteur et inversement.
Copier tous Copiez tous les fichiers vers la mémoire interne ou un périhérique USB.
Supprimer Supprime l'image sélectionnée.
Supprimer tous Supprime tous les fichiers d'image sur un périhérique de stockage USB.
Déf. en arrêté-plan Définissez une image spécifique comme image d'arrête-plan de la page principale de <Media Play>.
Déf. com. logo pers. Permet de définir l'image sélectionnée comme logo du projecteur. Pour utiliser cette option, appuyez sur [MENU] et allez dans <Configuration>. Vérifie que <Arrière-plan> est défini sur <Personnaliser logo>. La résolution recommandaee pour une image définitie comme logo de l'utilisateur est de 600x300.

Pour utiliser cette fonction dans votre presentation, convertissez les fichiers de traitement de texte en fichiers image et enregistrez-les sur un périhérique de stockage USB.

Par exemple, convertissez des fichiers .ppt (Microsoft PowerPoint) en .jpg/.bmp/.gif

Convertissez des fichiers .pdf (Adobe Acrobat) en .jpg

Attention: Veillez à enregistrer les fichiers image sur votre périhérique de stockage USB dans l'ordre requis pour la presentation.

Diaporama

Selectionnez le fichier de votrechoix à l'aide des boutons / sur le projecteur ou la telecommande.

Utilisation de la télécommande pendant un diaporama :

• MEDIA.P: ouverture du menu Photos.
• / : affichage de la photo precedente ou suivante.
  : anet momentanou redemarrage d'un diaporama.
  :retour a l'etape precedente.
  : aivé dans le menu Documents et Films uniquement.

En cas de pression sur le bouton [MEDIA.P] lorsque vous regardez un diaporama, le menu suivant s'affiche.

ÉLÉMENT DE MENU	DESCRIPTION
Arrêtier le diaporama / Lancer le diaporama	Arrêtier ou démarrer un diaporama.
Paramètres diapo- rama	<Transition> : Permet de sélectionner le mode diaporama. • <Aucun effet> - <Effacer> - <Aveugler> - <Rectangle avant/arrêté> - <Soie> - <Cercle> - <Plus> - <Aléatoire> <Vitesse> : Permet de régler la vitesse de lecture du diaporama. • <Rapide> - <Normal> - <Lent> <Mode> : Permet de sélectionner une lecture manuelle (affichage une par une) ou automatique (dia- porama). • <Auto> - <Manuel> Si vous avez sélectionné <Manuel>, servez-vous des boutons </> sur le projecteur ou des boutons / sur la télécommande pour passer d'une photo à l'autre.
Mode de lecture	< Toutes les photos > : Affiche tous les fichiers d'image disponibles. <Photos du dossier > : Affiche tous les fichiers d'image dans le dossier sélectionné. <Ttes photos aléat. > : Affiche aléatoirement tous les fichiers d'image disponibles sur un périphérique de stockage USB. <Photos dossier aléat. > : Affiche aléatoirement tous les fichiers d'image dans le dossier séléctionné. <Répéter une photo > : Affiche un filchier d'image en boucle.
Rotat. Rotation d'une photo	photo selon un angle déterminé. Sélection de l'angle de votrechoix à l'aide du bouton [ ]. <90°> - <180°> - <270°> - <Original>
Rapport d'aspect	• <Taille initiale>: Affichage d'une photo plus petite que l'écran à sa taille d'origine ou réduction d'une photo plus grande que l'écran directement proportionnellement à la taille de l'écran. • <Ajust. auto>: Redimensionnement d'une photo en l'adaptant à l'écran, en conservant le rapport d'aspect d'origine de la photo (l'image peut être coupée horizontally ou verticalement). • <Aj. largeur>: Redimensionnement d'une photo en l'adaptant à la largeur de l'écran. • <Aj. écran>: Agrandissement ou réduction de la taille d'une photo, quel que soit le rapport d'aspect de la photo, en plein écran.
Supprimer Suppurer un fichier sélectionné.
Déf. en arrêté-plan	Définissez une image spécifique comme image d'arrêtre-plan de la page principale de <Media Play>.
Musique de fond	• <Marche>: Lecture d'une musique définitie comme musique de fond dans l'ordre des noms de fichier. • <Arrêt>: Arrêt de la musique de fond en cours de lecture. • <Paramètres musicaux>: Définition de la musique de fond pour un diaporama.
Déf. com. logo pers. Permet de définir l'image sélectionnée comme logo du projecteur.
	• Pour utiliser cette option, appuyez sur [MENU] et allez dans <Configuration>. Vérifie que <Arrière-plan> est défini sur <Personnaliser logo}. • La résolution recommandaee pour une image définitie comme logo de l'utilisateur est de 600x300.

Écoutez des fichiers musicaux enregistrés sur un périhérique de mémoire USB ou la mémoire interne du projecteur.

Menu affiché à partir de l'écran Liste de musique.

L'écran Liste de musique.

Le Menu ci-dessous s'affiche lorsque you appuyez sur le bouton [MEDIA.P] pendant l'affichage de I'écran Liste de musique.

Si you affichez un ecran ou un element, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'element ou à l'element selectionné s'affiche.
En fonction du réglage de la langue, les noms des dossiers ou des fichiers peuvent partir corrompus. Si tel est le cas, appuyez sur le bouton [MENU] et modifie le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Lire de la musique Lit les fichiers audio.
Mode de lecture • <Tous morceaux musicaux >: Lecture de musique dans l'ordre des noms de fichier. • <Morc.Music.du.dossier>: Lecture de musique dans un dossier spécifique dans l'ordre des noms de fichier. • <Ts morc.aléat.>: Lecture aléatoire de musique figurant dans un périhérique de mémoire spécifique. • <Morc.dossier.aléat.>: Lecture aléatoire de musique dans un dossier spécifique. • <Répéter.un.morceau>: Lecture repétée d'une musique spécifique.
Copier Si un périphérique de mémoire USB externe est connecté au projecteur, il est possible de copier les fichiers présents sur celui-ci dans la mémoire interne du projecteur et inversement.
Copier tous Copie de tous les fichiers vers une mémoire interne ou externe.
Supprimer Supprime le fichier audio sélectionné.
Supprimer tous Supprime tous les fichiers audio sur un périhérique de stockage USB.

Menu affché lors de la lecture de musique.

Selectionne le fichier de抎 roir a l'aide des boutons / sur le projecteur ou la telecommande.

Utilisation de la télécommande pendant la lecture de musique :

• MEDIA.P: ouverture du menu Musique.
• / : lecture du fichier de musique précédent ou suivant.
  : : anet momentané ou redemarrage de la lecture d'un fichier demusique.
  :retour a l'etape precedente.
  : aivé dans le menu Documents et Films uniquement.

En cas de pression sur le bouton [MEDIA.P] pendant la lecture de musique, le menu suivant s'affiche.

En fonction du réglage de la langue, les informations des fichiers de musique [ ] peuvent partirer corrompues. Si tel est le cas, appuyez sur le bouton [ [MENU] et modifie la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Mode de lecture • <Tous	morceaux musicaux>: Lit tous les fichiers audio disponibles. • <Morc. Music. du dossier>: Lit tous les fichiers audio dans le dossier sélectionné. • <Ts morc. aléat.>: Lit aléatoirement tous les fichiers audio disponibles. • <Morc. dossier aléat.>: Lit aléatoirement tous les fichiers audio dans le dossier sélectionné. • <Répéter un morceau>: Lit en boucle le fichier audio sélectionné.

Regardez des fichiers video enregistrés sur un périhérique de mémoire USB ou la mémoire interne du projecteur.

Menu affiché à partir de l'écran Nombre de films.

L'écran Nombre de films.

Le Menu ci-dessous s'affiche lorsque vous appuyez sur le bouton [MEDIA.P] pendant l'affichage de I'écran Nombre de films.

Si you affiche un ecran ou un élément, puis appuyez sur le bouton [MEDIA.P], le menu correspondant à l'élément ou à l'élement sélectionné s'affiche.
En fonction du réglage de la langue, les noms des dossiers ou des fichiers peuvent partirtre corrompus. Si tel est le cas, appuyez sur le bouton [MENU] et modifie le réglage de la langue dans sous .

ÉLÉMENT DE MENU	DESCRIPTION
Lire le film Lit les fichiers	vidéo.
Mode de lecture • <Tous	les films >: Lecture de fichiers video dans l'ordre des noms de filchier. • <Films du dossier >: Lecture de fichiers video dans un dossier spécifique dans l'ordre des noms de filchier. • <Tous films aléatoire >: Lecture aléatoire de fichiers video figurant dans un périhérique de mémoire spécifique. • <Films dossier aléatoire> : Lecture aléatoire de fichiers video dans un dossier spécifique. • <Répéter un film >: Lecture répétée d'un filchier video spécifique.
Copier Si un périhérique	de mémoire USB externe est connecté au projecteur, il est possible de copier les fichiers présents sur celui-ci dans la mémoire interne du projecteur et inversement.
Copier tous Copie de tous	les fichiers vers une mémoire interne ou externe.
Supprimer Supprimer un	fichier sélectionné.
Supprimer tous Suppression	sion de tous les fichiers dans un dossier.

Menu affché lors de la lecture d'un film.

Selectionne le fichier de抎 roir a l'aide des boutons / sur le projecteur ou la telecommande.

Utilisation de la télécommande pendant la lecture d'un fichier video :

• MEDIA.P: ouverture du menu Video
  / : lecture du fjichier videoo precedent ou suivant
  : aét momentané ou redémarrage de la lecture d'un fichier video
  :retour à l'etape precedente
  : aarchage d'informations sur les boutons disponibles

En cas de pression sur le bouton [MEDIA.P] pendant la lecture d'un film, le menu suivant s'affiche.

ÉLÉMENT DE MENU	DESCRIPTION
Mode de lecture • <Tous> les films > : Lit tous les fichiers videoe disponibles. • <Films du dossier > : Lit tous les fichiers videoe dans le dossier sélectionné. • <Tous films aléatoire > : Lit aléatoirement tous les fichiers videoe disponibles. • <Films dossier aléatoire> : Lit aléatoirement tous les fichiers videoe dans le dossier sélectionné. • <Répéter un film> : Lit en boucle le filcher videoe sélectionné.
Param. de sous-titre	• <Param. de sous-titre>: mise sur <marche> ou <arrêt> de la fonction sous-titres • <Langue> : Sélection de la langue des sous-titres. • <Arrière-plan> : modification des réglages d'arrière-plan des sous-titres. • <Marche> - <Arrêt> • <Position> : modification des réglages de position des sous-titres. • <Bas> - <Haut> - <Réinitialiser> • La réserve doit avoir des sous-titres externes pour pouvoir les afficher lorsque la fonction de sous-titrage est activée. • Reportez-vous au tableau pour connaître les fichiers de sous-titres pris en charge. Reportez-vous à la section «4-7 Formats de fichiers pris en charge». • Les fichiers de sous-titres doivent se trouver dans le même répertoire que le filchier videoe. • <Police> : modification des paramètres <taille de police>, <Couleur police> et <Effet ombre> pour les sous-titres. • <taille de police> : <Petite> - <Moyenne> - <Grande> • <Couleur police> : <Blanc> - <Rouge> - <Vert> - <Bleu> - <Jaune> • <Effet ombre> : <Arrêt> - <Marche> • <sync.> : à utiliser en cas de non-concordance entre une videoe et des sous-titres. • <-0,5 s.> - <+0,5 s.> - <Réinitialiser> Non pris en charge pour les fichiers videoe compteant des sous-titres internes.
Rapport d'aspect Modifiéation des réglages de rapport d'aspect de l'écran. • <4:3> - <16:9> - <Format d'origine> - <Wide>

Utilisez les boutons / / 品 pour aller et acceder aux menus Reglages enumerated ci-dessous.

ÉLÉMENT DE MENU	DESCRIPTION
Options <Bouton Son>	Modification des réglages de son de commande de bouton pour le menu <Media Play>. • <Arrêt>--<Marche> • Copie mém. interne>: Modification de la taille des photos que vous poulez copier sur la mémoire interne. • <Taille initiale>: Copie de photos dans la taille d'origine sur la mémoire interne. • <Redimensionné>: Réduction de la taille de photos en fonction de la résolution optimale de l'écran, avant de les copier. <Licence libre>: Pour toute demande de renseignements ou question relative à des logiciels libres, contactez Samsung par courrier électronique ([e-mail]).
Préférence	<Arrière-plan Accueil>: Sélection de l'image qui sera affichée sur la page principale du menu <Media Play>. • <Par défaut>: Affichage de l'image par défaut fournie par le projecteur. • <Personnalisée>: Affichage de l'image séLECTIONnée comme image d'arrière-plan. <DivX(R)VOD>: Vous pouvez voir le code d'enregistrement certifié du projecteur lorsque vous utilis- sez le service de video à la demande (Video on Demand - VOD) offert par DivX. DivX®VOD A PROPOS DU FORMAT DIVX VIDEO : • DivX® est un format video numérique créé par DivX, Inc. Ce produit est un apparéil DivX Certified qui lit du contenu video DivX. Pour plus d'informations sur cette technologie et pour obtenir des outils permettant de convertir vos fichiers au format DivX Video, rendez-vous sur www.divx.com. Certifié DivX® pour la lecture de videos DivX® jusqu'à 320x240 Peut évientuelleire des vidésos DivX® jusqu'à 720x480 A PROPOS DU FORMAT DIVX VOD (VIDEO-ON-DEMAND) : • cet apparéil relié certificate DivX® doit être enregistré pour lore du contenu DivX VOD (Video-on- Demand). Pour générer le code d'enregistrement, localisez la section DivX VOD dans le menu de configuration du lecteur. Rendez-vous à l'adresse vod.divx.com avec ce code pour terminer la procédure d'enregistrement et en savoir plus sur le format DivX VOD. Brevets 7,295,673
Maj/Réinit. • <Mise à jour du micrologiciel >: Mise à jour du micrologiciel. Reportez-vous à la section «4-6-1 Mise à jour du micrologiciel». • <Réinitialiser les paramètres >: Initialisation des réglages personnalisés par l'utilisateur. • <Informations sur le produit>: Affichage de la version du micrologiciel et des informations de copyright du projecteur.
Retirer USB OK Désinstallation en toute sécurité de votre péripérisque USB. Si le message <Imposs. ret. périp. > s'affiche, retirez le péripérisque USB.

4-6-1. Mise à jour du micrologiciel

Téléchargez la derniere version du micrologiciel depuis le site Web de Samsung Electronics (http://www.samsung.com) et installez-le.

Comme il se peut que les données enregistrées dans la mémoire interne soient supprimées lors d'une mise à jour, pensez à plusieurs sauvégarder vos données.
- Ne retirez pas le périphérique de mémoire interne (USB) pendant la mise à jour.
N'actionnez:aucunboutonpendantla misea jour.
- N'eteignez pas le projecteur pendant la mise à jour.
- Une fois la mise à jour terminée, éteignez le projecteur, retirez le périhérique de mémoire interne (USB) et rallumez le projecteur.
- Sélectionnez →→ et voyagez si la version du logiciel a bien été mise à jour.

Avant demettrelelogicielainiveau！

1. Préparez un périphérique de mémoire USB.
2. Télechargez la dernière version du micrologiciel depuis le site Web de Samsung sur votre PC.
3. Branchez le périphérique de mémoire USB sur le PC.
4. Copiez le logiciel telécharge sur le périhérique de mémoire USB.

Pourmettrelelogicielaniveau

1. Branchez le periphérique de mémoire USB sur le projecteur.
2. Ouvrez la page principale de .
3. Allez à à l'aide des boutons [▲/▼], puis appuyez sur le bouton [G].
4. Allez à à l'aide des boutons [▲/▼], puis appuyez sur le bouton [G].
5. Sélectionnez à l'aide du bouton [14]

-La mise a jour demarre automatiquement.

Formats de fichiers pris en charge

ÉLÉMENT EXTENSION DE FICHIER
Document MS Word 97 ~ 2007 (doc, docx)
Adobe PDF 1,2 ~1,7 (pdf)
MS PowerPoint 97 ~ 2007 (ppt, pptx)
MS Excel 95 ~2007 (xls, xlsx)
Texte (txt)
Photo JPEG	• Le format Progressive n'est pas pris en charge. • La couleur CJMN n'est pas prise en charge (affichage en noir et blanc). • La fonction de rognage n'est pas prise en charge (résolution supérieure à 1024x768)
Musique MP3 (taux d'échantillonnage : 8~320 Khz)
WMA (taux d'échantillonnage : 8~384 Khz)

ÉLÉMENT	EXTENSION DE FICHIER	CODEC	REMARQUES (RÉSOLUTION MAXIMALE, DÉBIT BINAIRE, ETC.)	CODEC AUDIO
Films AVI	ASF (WMV)MP4(MPEG, MPG)	Divx 3,11 Résolution : 720	X 480Image/sec : 30Mbps : 2	Format pris en chargeMP3AC3ADPCMAACHE_AAC (AAC+)WAMATaux d'échantillonnageaudio :
		Divx 4,x
		Divx 5,1
		Divx 6,0
		XviD
		MPEG-4 SP
		MPEG-4 ASP
		Windows Media Video 9
		MPEG1 Résolution : 720 X	480Image/sec : 30Mbps : 8	80001102512000160002205024000320004410048000

Formats de sous-titres pris en charge

NOM EXTENSION DE FICHIER FORMAT
SAMI .smi HTML
SubRip .srt Par chaînes
Subscriber .sub Par chaînes
Micro DVD .sub ou .txt Par chaînes

5-1 Avant de contacter le service d'assistance

Effectuez les verifications suivantes avant de faire appel au service après-vente. Si le problème persiste, contactez le centre de service Samsung Electronics le plus proche.

	Symptômes Dépannage
Installation et rack-pondement	Absence de tension. Vérifiez la connexion du cable d'alimentation.
	Je souhaite installer mon projeteur au plafond.	Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.
	La source externe ne peut pas être sélecti-onnée.	Assurez-vous que le ou les cables video sont correctement branchés sur la ou les prises correctes aux deux extrémités. Si l'appareil n'est pas connecté correctement, il est impossible de le sélectionner.
Menu et télé-co-mmande	La télécommande ne fonctionne pas.	Assurez-vous que la source externe adéquate soit sélectionnée. Vérifiez la pile dans la télécommande. Si elle présente des anomalies, remplacez-la par une nouvelle pile de la taille recommandée. Prenez soin de diriger la télécommande vers le capteur à l'arrière de l'unité et à une distance inférieure à environ 10 m. Retirez tous les obstacles se trouvant entre la télécommande et le produit. Un éclairage direct par ampoule à incandescence ou tout autre type d'éclairage sur le télécapteur du projecteur peut modifier la sensibilité et entraîner un dysfonctionnement de la télé-co-mmande. Vérifiez si le compartment de la pile de la télécommande est vide. Vérifiez que l'indicateur LED situé sur la partie supérieure du projecteur est allumé.
	Je ne parviens pas à sélectionner un menu.	Vérifiez si le menu s'affiche en gris. Les éléments du menu en gris ne sont pas disponibles.
Ecran et source externe	Impossible de voir les images. Assurez-vous que le cordon d'alimentation du projecteur est bien branché.Assurez-vous que la source d'entrée adéquate est sélectionnée.Vérifiez que les connecteurs sont correctement raccordés à l'arrête du projecteur.Vérifiez les piles de la télécommande.Assurez-vous que les paramètres <Couleur> et <Luminosite> ne sont pas régliés au minimum.
	Couleur non satisfaisante.	Réglez la luminosité (<Teinte>) et le contraste (<Contraste>).
	Les images sont floues. Réglez la mise au point.Vérifiez que le projecteur n'est ni trop éloigné ni trop proche de l'écran.
	Bruit étrange. Si un son étrange persiste, contactez cette centre de service.
	Un voyant d'état de fonctionnement s'allume.	Reportez-vous à la section Indications des LED.
	Des lignes apparaissent sur l'écran. Des interférences peuvent se produit lors de l'utilisation de votre ordinateur. Réglez la fréquence (fréquence d'actualisa-tion) de votre écran.
	L'écran du pérophérique externe ne s'affiche pas.	Assurez-vous que le pérophérique externe fonctionne et vérif-iez si les éléments régibles du menu tels que <Luminosite> et <Contraste> ont été définis correctement dans l'écran <Mode> du menu du projecteur.
	Seul un écran bleu apparait. Veillez à ce que les pérophériques externes soient correct-emment branchés. Vérifiez à nouveau les cables de connexion.
	L'écran apparait en noir et blanc ou dans une couleur étrange, ou l'écran est trop foncé ou trop clair.	Comme indiqué ci-dessus, vérifie que les régles tels que <Luminosite>, <Contraste> et <Couleur> ont été définis cor-rectement dans le menu.Si vous pouze rétablier les valeurs d'usine de différents régles, utilisez <Réglage par défaut> dans le menu.
Réseau	Le navigateur Web ne démarre pas.	Vérifiez la configuration minimale requise de l'ordinateur pour la connexion au navigateur Web .
	Le navigateur Web ne se connecte pas au projecteur.	1. Vérifiez que le cable d'alimentation est connecté au projet (reportez-vous à la section 2-9, Branchement de l'almen-tation).2. Vérifiez que les environnements réseau pour l'ordinateur et le projecteur sont corrects (reportez-vous à la section 2-17, Connexion à un réseau).3. Vérifiez que la carte réseau adaptée à l'ordinateur a été sé-llectionnée, si l'ordinateur (serveur) est équipé de plusieurs car-tes réseau.
	L'installation de Samsung Projector Manager a échoué.	Vérifiez la configuration minimale requise de Samsung Proje-cor Manager pour les ordinateurs.
	Le projecteur ne se connecte pas à Samsung Projector Manager.	1. Vérifiez que les <Configuration IP> et la connexion réseau entre l'ordinateur et le projecteur sont corrects.2. Si les <Configuration IP> du projecteur sont définis sur<Automatique>, vérifie que l'ordinateur et le projecteur utilis-SENT le même réseau. Si ce n'est pas le cas, configurer l'adresse IP de l'ordinateur à l'aide de l'options <Configuration serveur IP>.3. Vérifiez que l'accès au réseau du projecteur n'est pas blo-qué par le pare-feu Windows de l'ordinateur.4. Si l'échéç de la connexion à Samsung Projector Manager persististe, supprimez, puis réessayez l'installation.
	Je souhaite désinstaller Samsung Projector Manager.	Il est possible de désinstaller Samsung Projector Manager à l'aide de l'options [Add or Remove Programs]. Pour désinstaller Samsung Projector Manager sous Windows XP, procédez comme suit :1. Sélectionnez [Control Panel] dans le menu [Start]. (Windows XP)2. Executez [Add or Remove Programs].3. Sélectionnez Samsung Projector Manager sous [Add or Remove Programs], puis cliquez sur [Change/Remove].4. Sélectionnez "Yes" pour désarrer la suppression.5. Suivez les autres instructions qui apparaissent à l'écran.D'autres versions de Windows ont un processus de désinstallation similaire.
Fonction Media Play	Il n'y a pas de son lorsque je lis un fisier video à partir de mon pérophérique de stockage USB.	Vérifiéz le format audio du fisier video. Le son des formats non pris en charge (AC3, etc.) n'est pas disponible. Convertissez le format audio en un format pris en charge à l'aide d'un convertisseur video.
	Les sous-titres pour la video en cours de lecture ne sont pas affichés.	Appuyez sur le bouton [MEDIA.P] sur l'écran où la video est lue et vérifie si <Param. de sous-titre> est régé sur <Mar-che>. Pour dire une réserve avec la fonction sous-titres en marche, le fisier video doit containir un fisier de sous-titres externe. Pour connaître les formats de fisier de sous-titres pris en charge, reportez-vous à la section «4-7 Formats de fisiers pris en charge». Le fisier de sous-titres doit se couver dans le même dossier que le fisier video.
	La fonction <Media Play> ne fonctionne pas.	Réinitialissez le mode <Media Play> en appuyant sur le bouton [MENU] et en désignant <Configuration> => <Réinitialis-er> => <Mode récup>. Si le problème subsiste, téléchargez la première version du micrologiciel sur votre pérophérique USB, branchez le périp-hérique USB sur le projecteur et exécutez <Configura-tion> => <Réinitialiser> => <Media Play> => <Réinit. système>. La dernière version du micrologiciel peut être téléchargeée depuis l'adresse http://www.samsung.com/.
	Le nom d'un dossier ou d'un fisier et le contenu d'un document sont déformés.	Cela peut se produit lorsque la langue du dossoir ou du fisier diffère de la langue sélectionné comme langue d'aff-charge pour le produit. Passez à la langue appropriée dans <Option> => <Langue> sur le menu Réglage de l'écran en appuyant sur le bouton [MENU].
	Impossible d'ouvrir un fisier. Il se peut que les	fichiers dont le format n'est pas pris en charge par le produit ou les fisiers sécurisés ne s'avrent pas. Vérifiéz le format du fisier dans la section «4-7. Formats de fisier pris en charge» ou déverrouillez les réglages de sécurité.
	La police de certains documents semble difficile de la police d'origine.	Ce produit prend une police en charge. Les documents écrites dans d'autres polices sont convertis dans la police prise en charge et affichés.
	Le pérophérique USB connecté ne fonctionne pas.	Vérifiéz que le pérophérique USB est correctement branché sur la prise USB. Si le branchement est correct, l'odore USB s'affi-che dans le coin supérieur droit de l'écran <Media Play>. Les pérophériques USB endommagés ne pourront pas été connectés et fonctionneront mal. Essayez de rebrancher le pérophérique USB après formatting et de brancher un autre pérophérique USB. Reportez-vous à la section «4-1. Connexion d'un pérophérique de stockage USB et précautions à prendre» avant d'utiliser le pérophérique USB.
	Impossible de copier des fisiers alors que l'espace dans la mémoire interne est suffi-sant.	L'espace disponible ne peut être inférieur au volume des fisiers que vous pouze copier. Effacez d'autres fisiers et essayez de les copier. (La capacité de stockage disponible est de 59 Mo).

6-1 Caracteristiques

MODELE SP-M205W SP-M225W
Ecran Taille LCD	0,59" 3P
	Résolution WXGA (1280 X 800)
Rapport d'aspect 16 : 10
Electricité Consommation	240	W(Veille : moins de1 W)	240 W(Veille : moins de1 W)	260 W(Veille : moins de1 W)
	Tension 100~240 V CA, 50/60 Hz
Lamp Consommation	180 W 180 W 200 W
	Durée de vie 3 000 heures (Eco :	5.000 heures)
Dimensions		279 x 229 x 79 mm / 10,98 x 9,02 x 3,11 pouces
Poids		2,7 Kg / 6,0 lbs
Fonctions clés	Luminosité	2.000 ANSI	2.200 ANSI	2.500 ANSI
	Contraste	2000 : 1 (Seulement en mode image Dynamique)
	Plage de projection	1 m ~ 14 m / 39,37 pouces ~ 551,18 pouces
	Correction trapézoidale	Auto : Vertical (±20°) / Manuel : Vertical (±20°)
	Réseau	Wired LAN Port(RJ45), 10Mbps
	Réglage du zoom	Manuel
	Réglage de la mise au point	Manuel
	Taille de l'écran (diagonale)	Diagonale de 30 pouces ~ 400 pouces
	Lentille	F = 1,7 ~ 1,87, f = 19,2 mm ~ 23 mm
	Ratio de zoom	1 : 1,2
Signal d'entrée	D-Sub 15p	RVB analogique, YpbPr analogique
	HDMI	RVB numérique, YPbPr numérique
	RCA x 1	Vidéo composite
	Media Play	Ports USB
Haut-parleur		7 W (Mono)
Environnementutilisateur	Température et humidité	Fonctionnement : Température 5 °C ~ 35 °C (41 °F ~ 95 °F),Humidity : 20 % ~ 80 % (Sans condensation)
		Stockage : Température -10 °C ~ 60 °C (14 °F ~ 140 °F),Humidity : 10 % ~ 90 % (Sans condensation)
Bruit		Eco : 31 dB, Bright : 35 dB

Cet équipement de Classe B a ete conu pour une utilisation domestique et de bureau. Cet apparil a ete enregistré en fonction des perturbations electromagnétiques pour une utilisation domestique. Il peut etre utilise dans toutes les zones. Les apparils de Classe A sont pour une utilisation de bureau. La classe A est destinée a une utilisation professionnelle tandis que la classe B emet moins d'ondes electromagnétiques que la classe A.
L'ecran LCD utilise sur le projecteur LCD est constitué de centaines de milliers de pixels fins. comme d'autres périhériques d'affichage video, l'écran LCD peut conténir des pixels défectueux (pixels morts) qui ne fonctionnent pas. Lors de l'envoi d'un produit, les conditions d'identification des pixels morts, ainsi que le nombre de pixels de ce type pouvant être contenus dans un écran LCD, sont strictement gérés par le fabricant de l'écran et par notre entreprise, dans le respect dans normes applicables en la matière. La qualité globale et la durée de vie d'un écran représentant quelques pixels morts ne sont pas affectées.

Format de communication (conforme au standard RS232C)

• Débit en bauds : 9.600 bps
• Parité : aucune
• Bits de donnee : 8, bit d'arrêt : 1
• Contrôle de flux: aucune

protocole de communication série

1. Structure du paquet de commandes [7 octets]

0x08 0x22 cmd1

cmd2 cmd3 valeur CS

• Un paquet de commandes comprend 7 octets au total.
• Les octets 0x08 et 0x22 indiquent que le paquet est destiné à une communication série.
• Les 4 octets suivants représentent une commande prédéfinie qui peut être définie par l'utilisateur.

• Le dernier octet est le total de contrôle, qui vérifie la validité du paquet actif.

• En-tête [2 octets]: Valeurs prédéfiniies fixées à 0x08 et 0x22.

• Cmd1 [1 octet] : Première valeur du code dont la définition figure dans la liste de commande (Hexadécimale).

• Cmd2 [1 octet] : Deuxieme valeur du code dont la definition figure dans la liste de commande (Hexadécimale).

• Cmd3 [1 octet] : Troisième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
  Valeur [1 octet]: Parametre d'entrée de la commande (Valeur par défaut: 0) (Hexadécimale).
  CS [1 octet] : total de contrôle (second complément de la somme de toutes les valeurs à l'exception de la valeur CS).

• Structure des paquets de réponse [3 octets]

• Succès

0x03 0x0C 0xF1

1. Échec

0x03 0x0C 0xFF

• Lorsque la valeur du paquet reçu d'un périhérique externe est valide, un paquet Succès est envoyé. Sinon, un paquet Échec est transmis.
• Un paquet Éché c est envoyé dans les cas suivants :

Le paquet reçu ne comprend pas 7 octets.
La valeur d'en-tete du paquet de 2 octets est différente de 0x08 et 0x22
- Le total de contrôle est incorrect.

• Une défaillance a été identifiée par un périhérique externe.

• Un périhérique externe classe le paquet dans la catégorie Échec s'il ne recoit pas un paquet Succès dans les 100 ms.

Tableau de commandes

ÉLÉMENT DE CONTRÔRôle CMD1 CMD2 CMD3 VALEUR
Général Alimentation Alimentation Affichage			OSD / Marche	0x00 0x00 0x00 0
			OK				1
			Annuler 2
			Direct Power Off				3
			Volume		0x01 0		0x00
			Continu Haut 0x01 0
			Bas 0x02 0
			Mute Marche 0x02 0x00 0x00 0
			Arrêt 1
			Blank		0x00 0x00 0
			Arrêt 1
			Still		0x00 0x00 0
			Arrêt 1
			Protec. à l'allum.		0x05 0x00 0x00 0 (0~9)
Entrée	Liste Source	AV	AV	0x0A	0x00	0x01	0
		PC	PC			0x03 0
		HDMI	HDMI			0x04 0
		Media Play	Media Play			0x05 0
ÉLÉMENT DE CONTRÔLÉ				CMD1	CMD2	CMD3	VALEUR
Image	Mode	Dynamique		0x0B			0x00
		Standard 1
		Présentation 2
		Texte 3
		Film 4
		Jeu 5
		Utilisateur 6
	Contraste 0~100	0x02 0x00 (0~100)
	Luminosité	0~100 0X03 0x00
	Netteté	0~100 0X04 0x00		00 (0~100)
	Couleur	0~100 0X05 0x00
	Teinte(V/R)	V50 / R50		0x06	0x00	(0~100)
	NuanceCoul.	Froide2		0x0A			0x00
		Froide1					2
		Chaude1 3
		Chaude2 4
	WB	Aj. Rouge		0x0B 0x00 (0~100)
		Aj. Vert			0x01 (0~100)
		Aj. Bleu			0x02 (0~100)
		Regl. Rouge			0x03 (0~100)
		Regl. vert			0x04 (0~100)
		Regl. bleu			0x05 (0~100)
Image	Gamma	3~3 0x08	0x0C	0x00	(0~6)
	Sauvegarder	Affichage OSD			0x0D 0x00 0
		OK					1
		Annuler 2
		Enregistre-ment direct					3
	Réinitialiser				0x0E
	Taille Normal	0x0F 0x00 0
		Zoom1 1
		Zoom2 2
		16:9 3
		Wide 4
	NR numéri-que	Arrêt 0x10 0x00	0
		Marche 1
	Niveau noir	0 IRE/NOR- MAL			0x11 0x00 0
		7.5 IRE/Bas					1
	Overscan	Arrêt 0x12 0x00	0
		Marche 1
	Mode Film	Arrêt 0x13 0x00	0
		Auto					1
	PC	Réglage Automatique			0x14 0x00 0
		Regl. Base	Haut		0x15 0x00 0
			Bas				1
		Regl. Prec	Haut		0x16 0x00 0
			Bas				1
		Réinitialiser	Affichage OSD		0x17 0x00 0
			OK				1
			Annuler				2
			Réinitialis-ation directe				3
	Zoom	x1			0x18 0x00 0
		x2					1
		x4					2
		x8					3
		Gaughe			0x19 0x00 0
		Droite					1
		Haut					2
ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Image Horizontal Position	Continu Gauche	0x0B 0x1A 0x00 0
		Droite 1
Vertical Position	Continu Bas 0x1B 0x00 0
		Haut 1
ÉLÉMENT DE CONTRÔLÉ			CMD1	CMD2	CMD3	VALEUR
Configuration	Installer Installation sol		0x0C 0x00 0x00 0
	Install. Pla-fond					1
	Projection au sol					2
	Proj. plaf. 3
	Mode lampe ECO 0x01 0x00 0
	Lumineux 2
	Keystone Keystone-V -50~50 x02 0x00 (0~100)
	Dist. trapéz. Auto	Arrêt 0x02 0
		Marche 1
	Arrière-plan Logo 0x03 0x00 0
	Bleu 1
	Noir					2
	Personnali-ser logo					3
	Choix de la mire	Modele hachuré		0x04 0x00 0
		Taille écran				1
		Pattern Off				2
	Type vidéo	Auto		0x05 0x00 0
		RGB(PC)				1
		RGB(AV)				2
		YPbPr(AV)				3
		PC				4
		AV				5
	Réinitialiser	Réglage par défaut	Affichage OSD	0x06 0x00 0
			OK			1
			Annuler			2
			Réglage par défaut			3
		Réinitialiser l'heure du filtre	Affichage OSD		0x01 0
			OK			1
			Annuler			2
			Réinitialiser l'heure du filtre			3

ÉLÉMENT DE CONTRÔLÉ				CMD1	CMD2	CMD3	VALEUR
Configuration	Réinitialiser	Mode réçup. Affichage OSD		0x0C 0x06 0x020
		OK				1
		Annuler 2
		Réglage par défaut				3
		Réinit. sys-tème	Affichage OSD		0x03 0
		OK				1
		Annuler 2
		Réinitialiser l'heure du filtre				3
	Sous-titres Sous-titres Arrêt 0x07 0x00 0			0x02 0
	Marche 1
	Mode Sous-titres 0x01 0
	Canal 1
	Champ	1			0x03 0
		2				1
	Réseau	Réseau	Arrêt 0x0E	0x01 0x000
			Marche 1
		Configura-tion IP	Automatique	0x02 0x00 0
			Manuel			1
			Adresse IP	0x03 0x00 0~255
						0x01 0~255
						0x02 0~255
						0x03 0~255
			Masque sous-réseau	0x04 0x00	0~255
					0x01 0~255	0~255
					0x02 0~255	0~255
					0x03 0~255	0~255
		Passerelle		0x05 0x00	0~255
					0x01 0~255	0~255
					0x02 0~255	0~255
					0x03 0~255	0~255
	Paramètres du serveur IP	Serveur IP		0x06 0x00	0~255
					0x01 0~255	0~255
					0x02 0~255	0~255
					0x03 0~255	0~255
Option Langue	English 0x0D 0x00 0x00 0
	Deutsch 1
	Nederlands 2
	Espanol 3
	François 4
	Italiano 5
	Svenska 6
	Portuguès 7
	Yüstkön 8
	中国语						9
	한국어						10
	Türkçeme 11
	xin 12
	Option Menu Position Gauche			0x01 0x00 0
							1
							2
							3
	Transpa-rence	Elevé		0x02 0x00 0
		Moyen					1
		Bas					2
		Opaque					3
	Aff./heure	5 sec.		0x03 0x00 0
		10 sec.					1
		30 sec.					2
		60 sec.					3
		90 sec.					4
		120 sec.					5
		Fidélité					6

ÉLÉMENT DE CONTRÔLÉ			CMD1	CMD2	CMD3	VALEUR
Option Son 100Hz Haut 0x0D	0x04 0x01 0
		Bas 1
	300Hz Haut 0x02 0
		Bas 1
	1KHz Haut 0x03 0
		Bas 1
	3KHz Haut 0x04 0
		Bas 1
	10KHz Haut 0x05 0
		Bas 1
	Heure vér. filtre	Arrêt 0x05 0x00
		100 1
		200 2
		400 3
		800 4
	Marche auto.	Arrêt 0x06 0x00
		Marche 1
	Veille Arrêt 0x07 0x00 0
		10 min				1
		20 min				2
		30 min				3
	Information			0x08 0x00 0
	Verr. clavier	Arrêt 0x0A	0x00 0
		Marche 1
	Mélodie	Arrêt 0x0B	0x00 0
		Bas				1
		Moyen				2
		Elevé				3

Si you ave des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

NORTH AMERICA
CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com
MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com
U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com
ARGENTINA 0800-333-3733 http://www.samsung.com
BRAZIL 0800-124-421 http://www.samsung.com
		4004-0000
CHILE 800-SAMSUNG (726-7864) http://www.samsung.com
COLOMBIA 01-8000112112 http://www.samsung.com
COSTA RICA 0-800-507-7267 http://www.samsung.com
DOMINICA	1-800-751-2676	http://www.samsung.com
ECUADOR	1-800-10-7267	http://www.samsung.com
EL SALVADOR	800-6225	http://www.samsung.com
GUATEMALA	1-800-299-0013	http://www.samsung.com
HONDURAS	800-27919267	http://www.samsung.com
JAMAICA	1-800-234-7267	http://www.samsung.com
NICARAGUA	00-1800-5077267	http://www.samsung.com
PANAMA	800-7267	http://www.samsung.com
PERU	0-800-777-08	http://www.samsung.com
PUERTO RICO	1-800-682-3180	http://www.samsung.com
TRINIDAD & TOBAGO	1-800-SAMSUNG (726-7864)	http://www.samsung.com
VENEZUELA	0-800-100-5303	http://www.samsung.com
ALBANIA	42 27 5755	-
AUSTRIA	0810 - SAMSUNG (7267864,€ 0.07/min)	http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr (French)
BOSNIA	05 133 1999 -
BULGARIA	07001 33 11 http://www.samsung.com
CROATIA	062 SAMSUNG (062 726 7864)	http://www.samsung.com
CZECH	800 - SAMSUNG (800-726786)	http://www.samsung.com
	Samsung Zrt., Česká organizační složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8
DENMARK	70 70 19 70	http://www.samsung.com
EUROPE
FINLAND 030 - 6227 515 http://www.samsung.com
FRANCE 01 48 63 00 00 http://www.samsung.com
GERMANY 01805 - SAMSUNG (726-7864), € 0,14/ http://www.samsung.com Min)
GREECE 2106293100 http://www.samsung.com
HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com
ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com
KOSOVO [phone] -
LUXEMBURG	261 03 710	http://www.samsung.com
MACEDONIA	023 207 777 -
MONTENEGRO	020 405 888 -
NETHERLANDS	0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY	815-56 480	http://www.samsung.com
POLAND 0 801 1SAMSUNG (172678)	http://www.samsung.com 022 - 607 - 93 - 33
PORTUGAL	80820 - SAMSUNG (726-7864)	http://www.samsung.com
RUMANIA	08010 SAMSUNG (08010 7267864) - doar din rețeaua Romtelecom, tarif local; 021.206.01.10 - din orice rețea, tarif normal	http://www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	http://www.samsung.com
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	http://www.samsung.com/sk
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com
SWITZERLAND	0848-SAMSUNG (7267864, CHF 0.08/min)	http://www.samsung.com/ch http://www.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	http://www.samsung.com
EIRE	0818 717100	http://www.samsung.com
LITHUANIA	8-800-77777	http://www.samsung.com
LATVIA	8000-7267 http://www.samsung.com
ESTONIA	800-7267	http://www.samsung.com
TURKEY	444 77 11	http://www.samsung.com

CIS
RUSSIA	8-800-555-55-55	http://www.samsung.com
GEORGIA	8-800-555-555	-
ARMENIA	0-800-05-555	-
AZERBAIJAN	088-55-55-555	-
KAZAKHSTAN 8-10-800-500-55-500 http://www.samsung.com (GSM: 7799)
UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com
KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com
TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com
UKRAINE 0-800-502-000 http://www.samsung.com/ua		http://www.samsung.com/ua_ru
BELARUS 810-800-500-55-500 -
MOLDOVA 00-800-500-55-500 -

ASIA PACIFIC
AUSTRALIA 1300 362 603 http://www.samsung.com
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	http://www.samsung.com
CHINA	400-810-5858	http://www.samsung.com
HONG KONG	(852) 3698 - 4698	http://www.samsung.com/hk http://www.samsung.com/hk_en/
INDIA	3030 8282, 1800 3000 8282	http://www.samsung.com
INDONESIA	0800-112-8888 021-5699-7777	http://www.samsung.com
JAPAN	0120-327-527	http://www.samsung.com
MALAYSIA 1800-88-9999	http://www.samsung.com
PHILIPPINES	1-800-10-SAMSUNG (726-7864) 1-800-3-SAMSUNG (726-7864) 1-800-8-SAMSUNG (726-7864) 02-5805777	http://www.samsung.com
SINGAPORE	1800-SAMSUNG (726-7864)	http://www.samsung.com
THAILAND	1800-29-3232 http://www.samsung.com 02-689-3232
TAIWAN	0800-329-999	http://www.samsung.com
VIETNAM 1 800 588 889	http://www.samsung.com

MIDDLE EAST
IRAN	021-8255	http://www.samsung.com http://www.samservice.com
OMAN	800-SAMSUNG (726-7864)	http://www.samsung.com
KUWAIT	183-2255	http://www.samsung.com
BAHRAIN 8000-4726	http://www.samsung.com
EGYPT	08000-726786	http://www.samsung.com
JORDAN	800-22273	http://www.samsung.com
MOROCCO	080 100 2255 http://www.samsung.com
SAUDI ARABIA 9200-21230 http://www.samsung.com
U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com
AFRICA
NIGERIA 0800 - SAMSUNG (726-7864) http://www.samsung.com
SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com

Mise au rebut appropriée de ce produit (élimination des apparciels électriques etlectroniques)- Europe uniquement

(Applicable dans les pays de l'Union Européenne et dans les autres pays européens disposant de systèmes de collecte sélective)

Cette marque sur la batterie, les accessoires ou la documentation signifie que cet apparéil et ses accessoires électroniques (p.ex. chargeur, casque d'écoute, cable USB) ne peuvent pas être éliminés avec les déchets menagers à la fin de leur cycle de vie. Pour éviter les atteintes à l'environnement ou les risques pour la santé dus à l'élimination anarchique des déchets, veuillez séparer ces éléments des autres types de déchets et les recycler de manière responsable, de manière à promouvoir la réutilisation durable des ressources matérielles.

Les particuliers doivent contacter le revendeur chez qui ils ont acheté ce produit ou leur administration locale afin de savoir où et comment ils peuvent déposer ces éléments en vue de leur recyclage dans de bonnes conditions environnementales.

Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions generales du contrat d'achat. Cet apparéil et ses accessoires électroniques ne doivent pas être mis au rebut avec d'autres déchets de nature commerciale.

Elimination des batteries de ce produit - Europe uniquement

(D'application dans l'Union europeenne et les autres pays d'Europe employant des systèmes de collecte de piles distincts)

Cette marque sur la batterie, le manuel ou l'emballage signifie que les batteries de ce produit ne peuvent pas etre éliminées avec les déchets menagers à la fin de leur cycle de vie. La mention des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient un niveau de mercure, de cadmium ou de plomb plus elevé que les niveaux de reference de la directive CE 2006/66. Si les batteries ne sont pas éliminées correctement, ces substances peuvent porter atteinte à la santé ou à l'environnement.

Pour protégé les ressources naturelles et promouvoir la réutilisation matérielle, séparez les batteries des autres types de déchet et recyclez-les via votre système local de reprise des batteries gratuite.
