MODE D'EMPLOI TEW740APBO2K TRENDNET
- Avant de début
- Installation et configuration du matériel
- Mise à la terre et installation sur un mât
1. Avant de début
Contenu de l'emballage
-2 TEW-740APBO
- Guide d'installation rapide
-Injecteurs PoE propriétaires
Adaptateurs secteur (12V DC, 1 A)
- Matériel de fixation
Cable de mise à la terre
- 2 x Joints en caoutchouc
Configuration minimale
- Un ordinateur avec un adaptateur réseau filaire ou sans fil et un navigateur Internet
- Un Switch ou un routeur réseau avec un port LAN réseau disponible
- Phillips Tournevis (Installation et cable de mise à la terre)
-4 cables reseau RJ-45
Remarque:
Nous recommendons d'utiliser des cables reseau sans protection supplémentaire, bouchon moulé ou manchons avec les points d'accès pour la fixation du cable dans le boitier.
Remarque:
Le TEW-740APBO ne supporte pas IEEE 802.3af. Vous doivent utiliser l'injecteur Power over Ethernet propriété fournit avec le TEW-740APBO. Le cable Ethernet RJ-45 entre l'injecteur PoE passif et le point d'accès peut avoir une longueur maximal de 60m (197 pieds).
NOTE DE COMPATIBILITE: Si vous établissez des connexions de pont WDS vers des points d'accès extérieurs TRENDnet TEW-740APBO: v2.0R, assurez-vous demettre à niveau les points d'accès TEW-740APBO: v2.0R avec le firmware 2.10 ou supérieur pour la compatibilité WDS avec le TEW-740APBO: v3.0R.
2. Installation et configuration du matériel

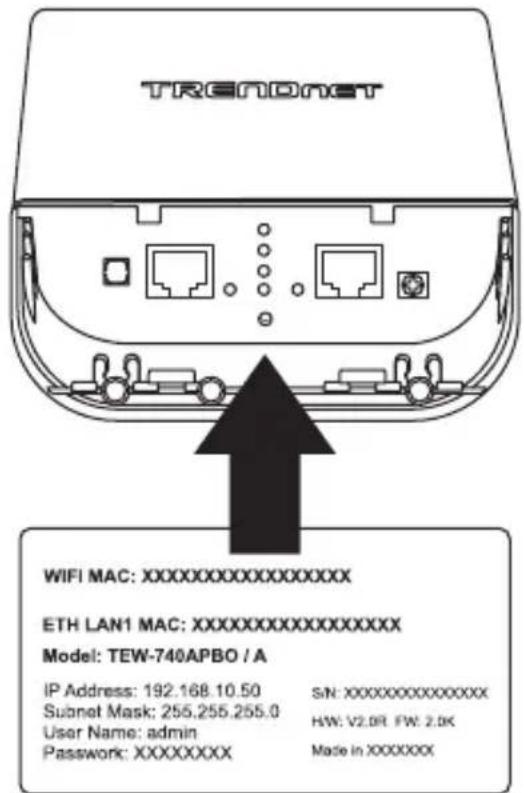

Remarque: Par défaut, les points d'accès TEW-740APBO sont préconfigurés afin d'établier un pont WDS de point à point ente eux en utilisant une clé de cryptage AES exclusive prédéfinie. Pour plus de simplicité, un mot de passage administrateur unique et prédéfini a déjà été assigné aux deux points d'accès. Vous trouvez les données du pont d'accès préconfigure sur l'étiquette WiFi ou sur l'étiquette du produit à côte du couvercle où se trouvent les ports Ethernet et les LED. Aucune configuration supplémentaire n'est nécessaire.
Unite 1

Unité 2


Vérifiez la connexion entre les deux points d'accès avant de les fixer.
Outre les paramètres de pontage WDS préconfigurés, les points d'accès TEW-740APBO seront également configurés avec les paramètres suivants par défaut:
TEW-740APBO #1
Mode: Mode WDS
Address IP: 192.168.10.50
Masque reseau (masque de sous-reseau): 255.255.255.0
Passerelle IP (passerelle par défaut): 192.168.10.1
DNS principal: 192.168.10.1
TEW-740APBO #2
Mode: Mode WDS
Address IP: 192.168.10.51
Masque réseau (masque de sous-reseau): 255.255.255.0
Passerelle IP (passerelle par défaut): 192.168.10.1
DNS principal: 192.168.10.1

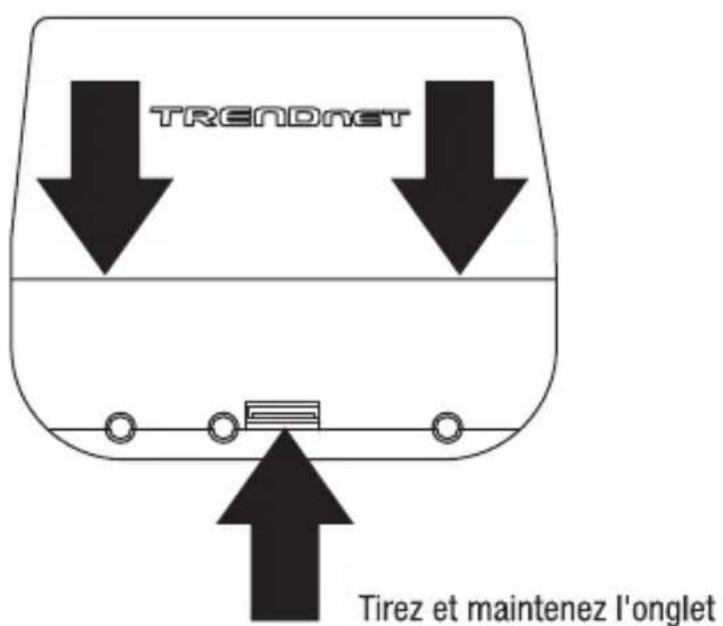

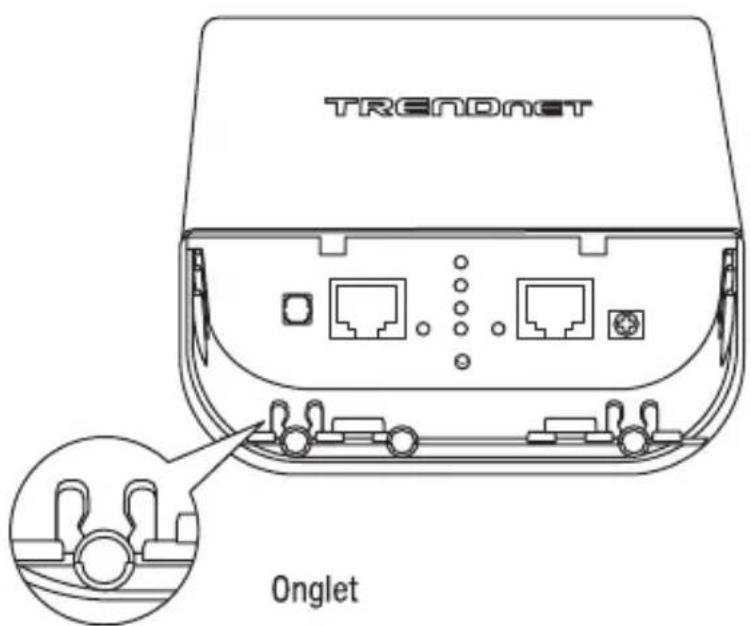

- Retirez le couvercle du point d'accès en appuyant et en maintainant l'onglet vertical vers le haut (en fonction de l'orientation du point d'accès ci-dessous) et faites glisser le couvercle aux deux emplacements indiqués ci-dessous afin de le retireur du point d'accès.

- Enlevez le couvercle à l'extrémité gauche en le pliant doucement d'avant en arrêté jusqu'à ce que le couvercle soit enlevé. Ceci créera une ouverture afin d'y faire passer le cable réseau RJ-45.

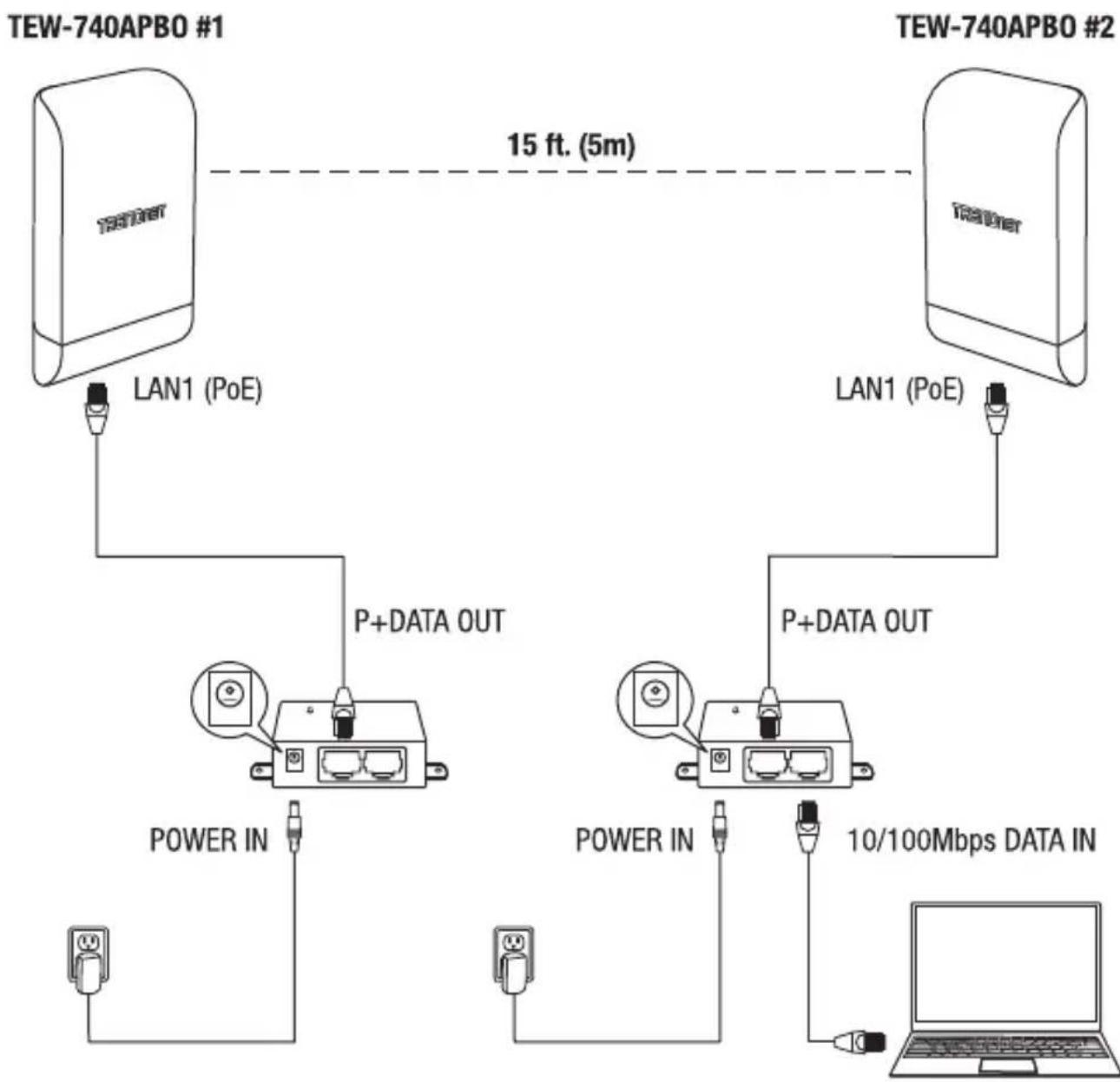

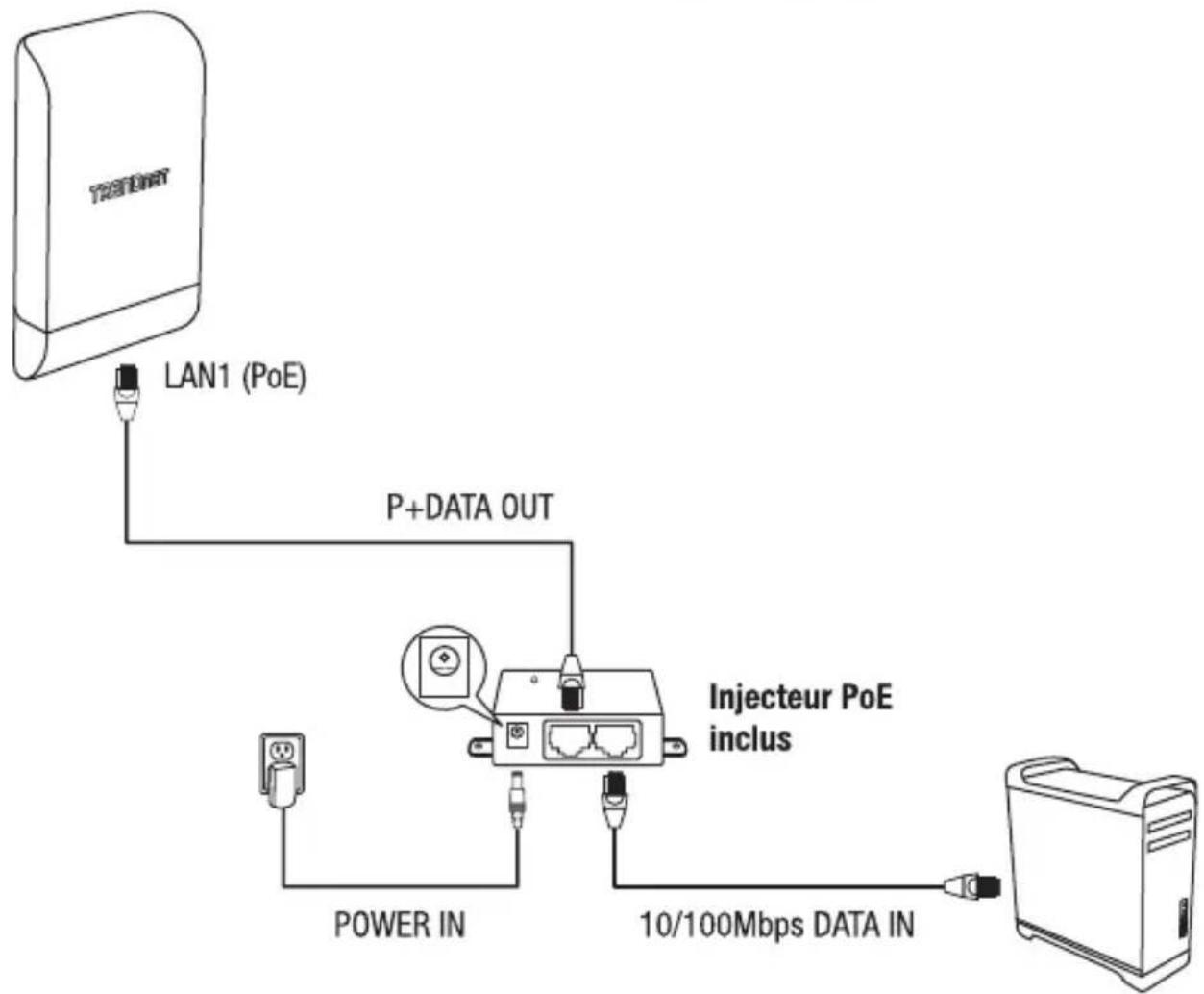

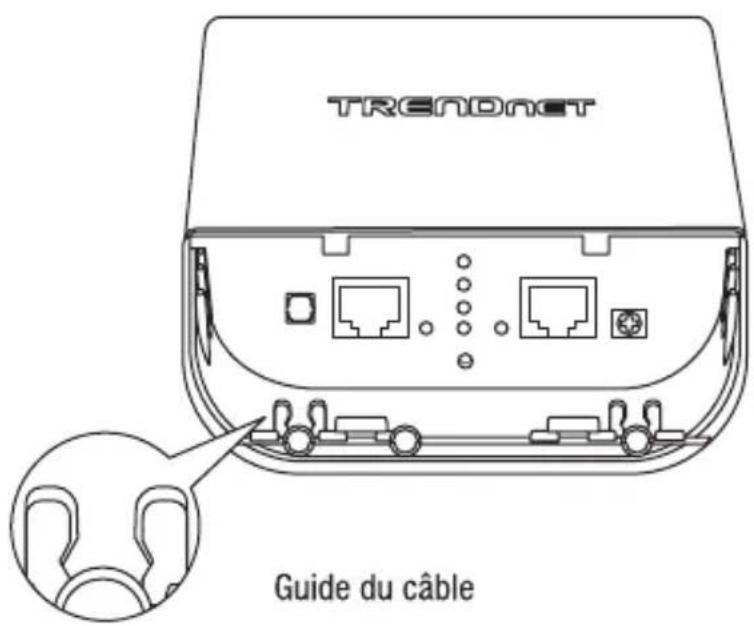

- A l'aide d'un cable réseau, connectez une extrémité du cable au port LAN (PoE) et poussez le cable dans le guide à l'extreme gauche et ensuite à travers l'ouverture créé à l'étape précédente.

- Branchez l'autre extrémité du cable reseau au port P+DATA OUT de l'injecteur PE fourni.
- Branchez l'adaptateur secteur à l'injecteur PoE POWER IN de l'injecteur PoE fourni.
- Branchez l'adaptateur secteur connecté à une prise de courant.
- Vérifiez que l'appareil est bien alimenté grâce aux voyants LED.
Remarque: Repetez les etapes 1-7 afin d'alimenter et de connecter le deuxième point d'accès.
- Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x. (p. ex 192.168.10.10) et un masque de sous-réseau de 255.255.255.0.
- Connectez une extrémité d'un autre cable réseau au port 10/100 DATA IN de l'injecteur PoE fourni pour le premier ou le deuxième point d'accès.
- Branchez l'autre extrémité du cable réseau au port Ethernet de votre ordinateur.

- Assurez-vous que les deux points d'accès sont alimentés et se trouvent à approximativement 5 mètres (15 pieds) l'un de l'autre, leur partie avant se faisant face.

- Afin de vérifier la connexion à votre ordinateur, ouvre une fenêtre d'invite de commande ou d'application Terminal et saisissez et exécutez les commandes suivantes.
Remarque: Dans Windows, vous pouvez utiliser l'application Invite de commande et dans Mac, l'application Terminal pour lancer les commandes du test de connexion.
ping 192.168.10.50
ping 192.168.10.51
Un test de connexion réussi similaire à celui montré ci-dessous apparaitra pour chaque point d'accès. Les réponses ping et une perte de paquet de 0% indiqueront une connexion de point à point réussie entre les deux points d'accès.
PING 192.168.10.50 (192.168.10.50): 56 data bytes
64 bytes from 192.168.10.50: icmp_seq=0 ttl=64 time=10.3 ms
64 bytes from 192.168.10.50: icmp_seq=1 ttl=64 time=0.2 ms
Remarque: Si le test de connexion échoue, attendez environ une minute et faites un nouvel essai. Assurez-vous qu'il n'y a pas d'obstacle entre les deux points d'accès lorsque vous effectuez le test de connexion et que les deux points d'accès ne sont pas trop proches l'un de l'autre.
3. Mise à la terre et installation sur un mât

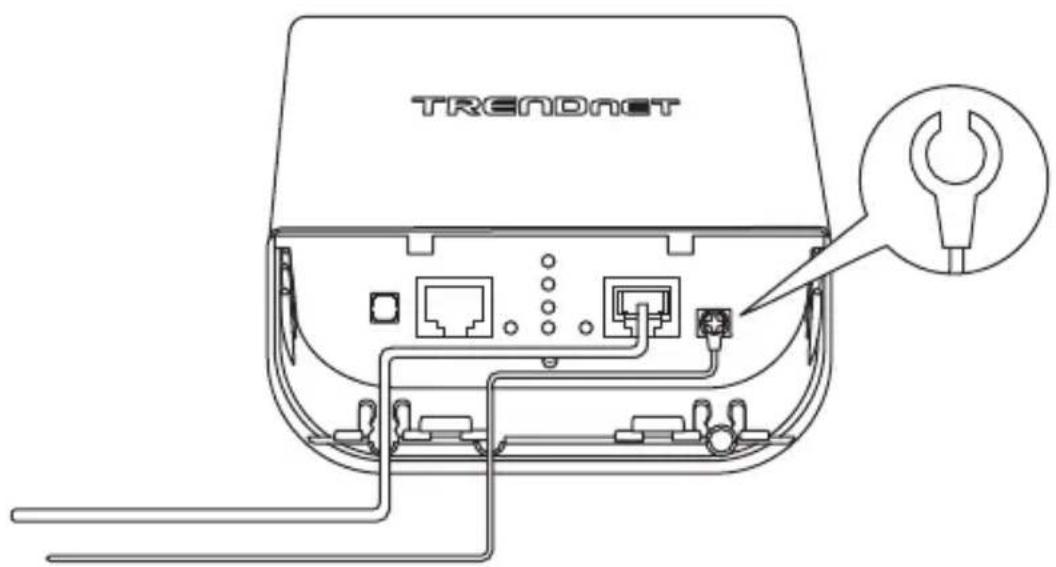

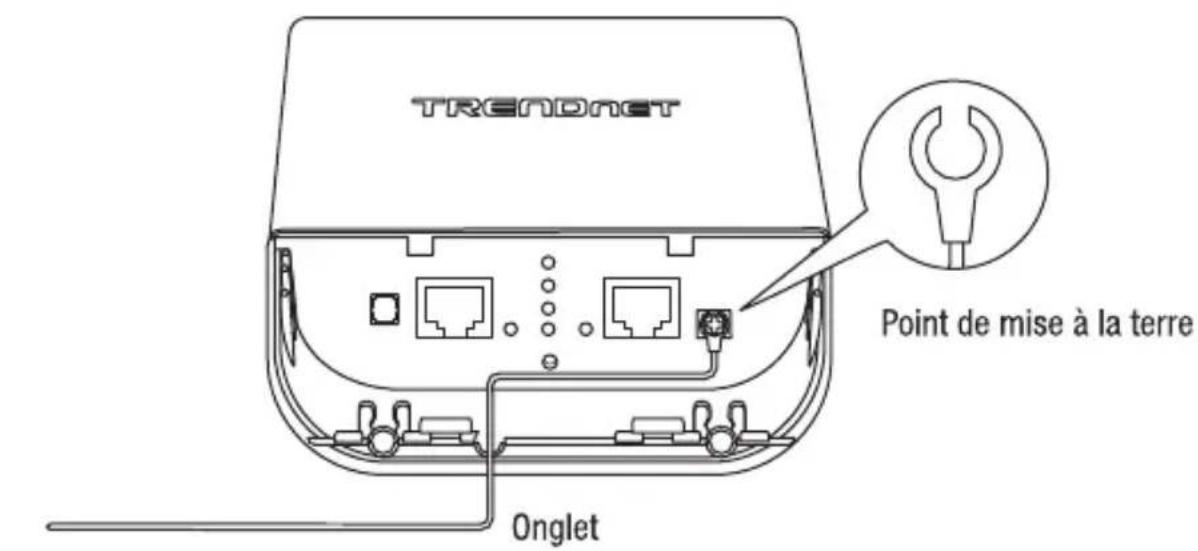

- Trouvez le point de mise à la terre se trouvant dans la partie inférieure du boitier. A l'aide d'un tournevis Phillips, enlevez les vis du point de mise à la terre (dans le sens opposé aux aiguilles d'une montre) et refixez la prise de mise à la terre (dans le sens des aiguilles d'une montre) à l'aide du fil de terre fourni. ÀpRES avoir installé le fil de mise à la terre, retirez un autre couvercle du boitier en le pliant doucement d'avant en arrriere jusqu'à ce que le couvercle s'enève. Ceci créera une ouverture afin d'y faire passer le cable de mise à la terre.
Remarque: Il est possible que le cable de mise à la terre doive être coupé et allongé en utilisant un cable de mise à la terre supplémentaire pour atteindre un point de mise à la terre correct.


- Réinstallé le couvercle en alignant les guides dans les rainures comme indiqué et enforcez le couvercle jusqu'à ce qu'il soit bien en place et fixé. ÀpRES avoir réinstallé le couvercle, insérez le joint en caoutchouc fourni dans l'ouverture comme illustré.

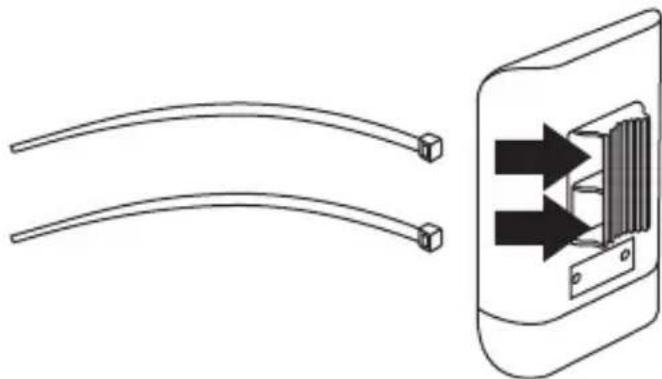

- Insérez les fixations fournies dans les trous se trouvant à l'arrière du point d'accès.

- Enroulez les fixations autour du mât ou les points d'accès seront installés. Sur les fixations, insérez l'extremité ouverte dans le mecanisme de blocage et tirez fermement jusqu'à ce que le point d'accès soit fixé.

- ÀpRES avoir correctement installé les points d'accès, vous pouvez connecter les cables de mise à la terre au point de mise à la terre correspondant et les cables RJ-45 de chaque point d'accès à votre réseau.

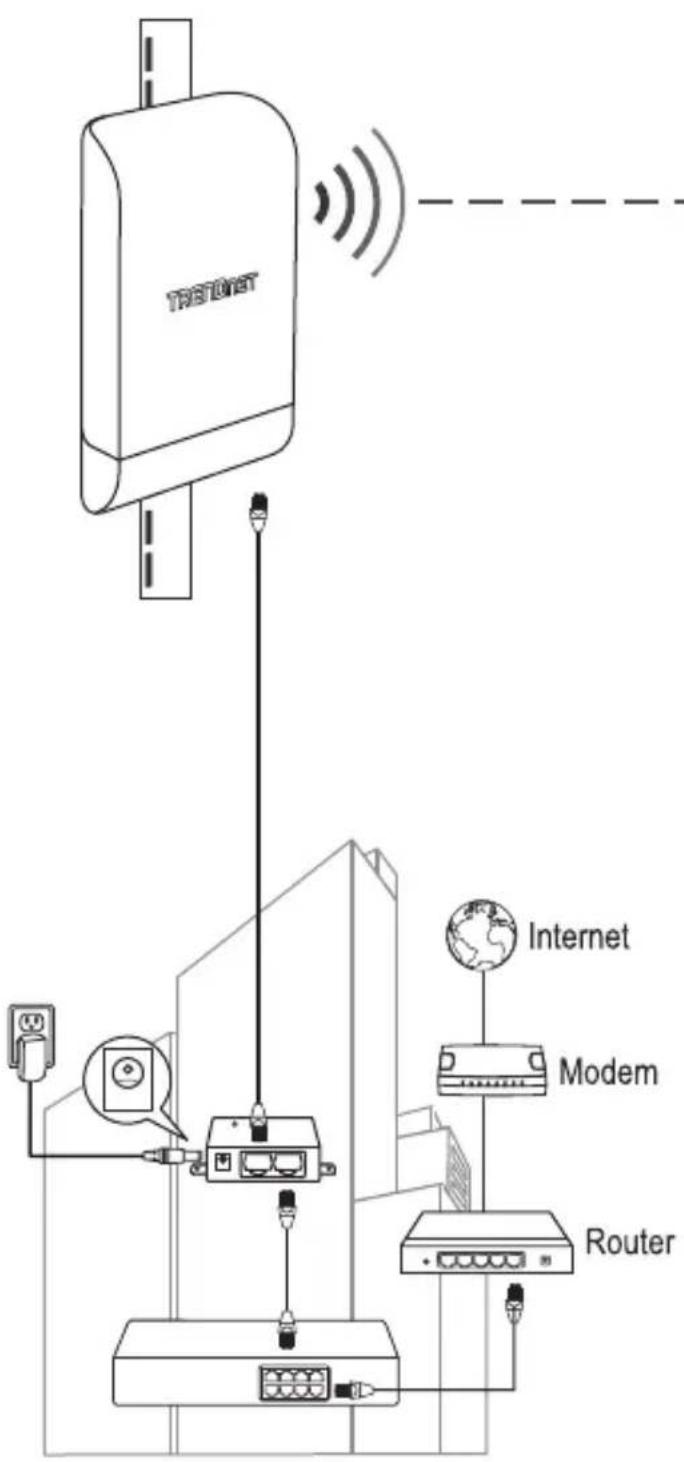

Référence d'installation terminée
Bâtiment 1

Bâtiment 2
Manufacturer's Nom et Adre
TRENDnet, Inc.
20675 Manhattan Place
Torrance, CA 90501 USA
Nom du produit: Point d'accès PoE extérieur 10 dBi WiFi N300/
Kit de pont point à point préconfigure PoE extérieur WiFi N 300 10 dBi
Nom Commercial: TRENDnet
TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.
Sécurité EN 62368-1: 2014 + A11: 2017
CEM EN 55032:2015+AC:2016
EN 55035:2017
EN 61000-3-2:2014
EN 61000-3-3:2014
Spectre radio et santé EN62311: 2008
EN301489-1V2.2.1(2019-03)
EN 301489-17 V3.2.0 (2017-03)
EN 300 328 V2.1.1 (2016-11)
Efficnce energetique Regulation EU) No 1275/2008, (UE) N° 801/2013
Ce produit est conforme à la directives suivante.
Ce dispositif a ete concu pour assurer I'acces au reseau ininterrompu. Ce dispositif n'offre pas la fonctionnalite d'administration de I'energie, comme par exemple la fonction d'arrêt (Off) ou bien celle du mode de veille (Standby).
Personne responsable de cette déclaration.
Lieu de délivrance: Torrance, California, USA
Date: 11 aout, 2021
Nom: Sonny Su
Title: Vice-président de Technologie
Signature:


L'émetteur/recepteur exempt de licence contenu dans le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :
1) L'appareil ne doit pas produit de brouillage;
2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.
Le dispositif rencontres l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 et la conformité à l'exposition de RSS-102 rf, utilisateurs peut obtaining l'information canadienne sur l'exposition et la conformité de rf.
Cet émetteur ne doit pas être Co-place ou ne fonctionnant en même temps qu'aucune autre antennne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 centimétres entre le radiateur et votre corps.
