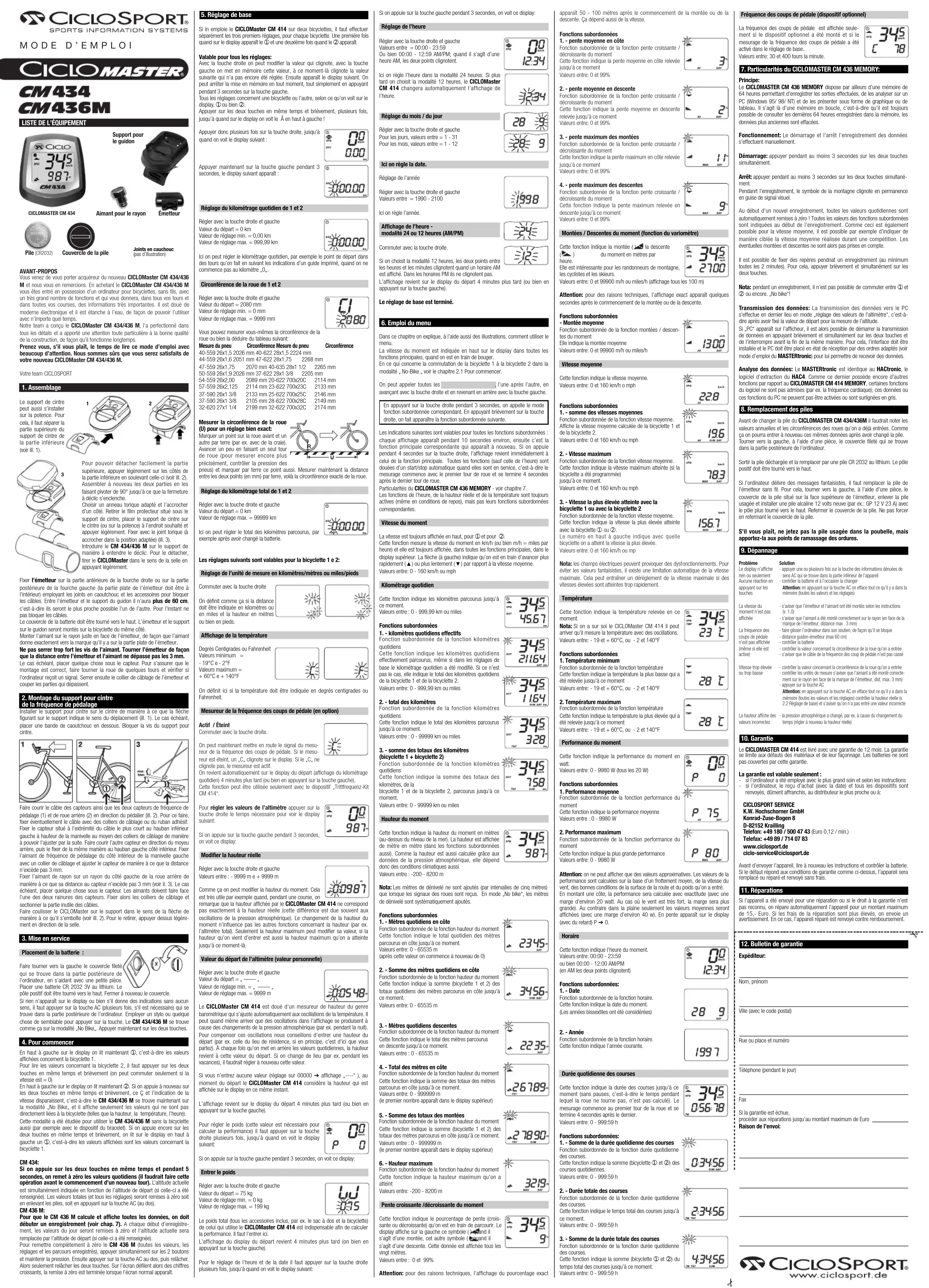

MODE D'EMPLOI Ciclomaster CM 436 Ciclo

LISTE DE L'ÉQUIPEMENT

CICLO

345

987

Pile (CB2032

Couvercle de la pile
Joints en cauchouc (nas d'illustration)

AVANT-PROPOS

vous venez de vous porter acquereur du nouveau CICLOMaster CM 434/436 M et nous vous en remercions. En achetant le CICLOMaster CM 434/436 M vous êtes entré en possession d'un ordinateur pour bicyclettes, sans fils, avec un très grand nombre de fonctions et qui vous donnera, dans tous vos tours et dans toutes vos courses, des informations très importantes. Il est doué de moderne électronique et il est étanche à l'eau, de façon de pouvoir l'utiliser avec n'importe quel temos.

Notre team a conçu le CICLOMaster CM 434/436 M, l'a perfectionné dans tous les détails et a apporté une attention toute particulière à la bonne qualité de la construction, de façon qu'il fonctionne longtemps.

Prenez vous, s'il vous plaît, le temps de lire ce mode d'emploi avec beaucoup d'attention. Nous sommes sûrs que vous serez satisfaits de votre nouveau CICLOMaster CM 434/436 M.

Votre team CICLOSPORT

1. Assemblage

Le support de cintre peut aussi s'installer sur la potence. Pour cela, il faut séparer la partie supérieure du support de cintre de la partie inférieure (voir ill. 1).

Pour pouvoir détacher facilement la partie supérieure, appuyer légèrement sur les côtés de la partie inférieure en soulevant celle-ci (voir ill. 2). Assembler à nouveau les deux parties en les faisant pivoter de 90° jusqu'à ce que la fermeture à déclic s'enclenche.

Choisir un anneau torique adapté et l'accrocher d'un côté. Retirer le film protecteur situé sous le support de cintre, placer le support de cintre sur le cintre (ou sur la potence) à l'endroit souhaité et appuyer légèrement. Fixer avec le joint torique (à accrocher dans la position adaptée) (ill. 3).

Introduire le CM 434/436 M sur le support de manière à entendre le déclic. Pour le détacher, tirer le CICLOMaster dans le sens de la selle en appuyant légèrement.

Fixer l'émetteur sur la partie antérieure de la fourche droite ou sur la partie postérieure de la fourche gauche (la partie plate de l'émetteur doit être à l'intérieur) employant les joints en caoutchouc et les accessoires pour bloquer les câbles. Entre l'émetteur et le support du guidon il n'aura plus de 60 cm, c'est-à-dire ils seront le plus proche possible l'un de l'autre. Pour l'instant ne pas bloquer les câbles.

Le couvercle de la batterie doit être tourné vers le haut. L'émetteur et le support sur le guidon seront montés sur la bicyclette du même côté.

Monter l'aimant sur le rayon juste en face de l'émetteur, de façon que l'aimant donne exactement vers la marque qu'il y a sur la partie plate de l'émetteur.

Ne pas serrer trop fort les vis de l'aimant. Tourner l'émetteur de façon que la distance entre l'émetteur et l'aimant ne dépasse pas les 3 mm. Le cas échéant, placer quelque chose sous le capteur. Pour s'assurer que le montage est correct, faire tourner la roue de quelques tours et vérifier si l'ordinateur reçoit un signal. Serrer ensuite le collier de câblage de l'émetteur et couper les parties qui dépassent.

2. Montage du support pour cintre

de la fréquence de pedalage

Installer le support pour cintre sur le cintre de manière à ce que la flèche figurant sur le support indique le sens du déplacement (ill. 1). Le cas échéant, placer une bande de caoutchouc en dessous. Bloquer la vis du support pour cintre.

Faire courir le câble des capteurs ainsi que les deux capteurs de fréquence de pédalage (1) et de roue arrière (2) en direction du pédailer (ill. 2). Pour ce faire, fixer éventuellement le câble avec des colliers de câblage ou du ruban adhésif. Fixer le capteur situé à l'extrémité du câble le plus court au hauban inférieur gauche à hauteur de la manivelle au moyen des colliers de câblage de manière à pouvoir l'ajuster par la suite. Faire courir l'autre capteur en direction du moyeu arrière, puis le fixer de la même manière au hauban gauche côté intérieur. Fixer l'aimant de fréquence de pédalage du côté intérieur de la manivelle gauche avec un collier de câblage et ajuster le capteur de manière à ce que la distance n'excède pas 3 mm.

Fixer l'aimant de rayon sur un rayon du côté gauche de la roue arrière de manière à ce que sa distance au capteur n'excède pas 3 mm (voir il. 3). Le cas échéant, placer quelque chose sous le capteur. Les aimants doivent faire face l'une des deux rainures des capteurs. Fixer alors les colliers de câblage et sectionner la partie inutile des câbles.

Faire coulisser le CICLOMaster sur le support dans le sens de la flèche de manière à ce qu'il s'emboîte (voir ill. 2). Pour le retirer, appuyer dessus légèrement en direction de la salle.

3. Mise en service

Placement de la batterie

Faire tourner vers la gauche le couvercle fileté qui se trouve dans la partie postérieure de l'ordinateur, en s'aidant avec une petite pièce. Placer une batterie CR 2032 3V au lithium. Le

pôle positif doit être tourné vers le haut. Fermer à nouveau le couvercle. Si rien n'apparaît sur le display ou bien s'il donne des indications sans aucun sens, il faut appuyer sur la touche AC (plusieurs fois, s'il est nécessaire) qui se trouve dans la partie postérieure de l'ordinateur. Empen un stylo ou quelque chose de semblable pour appuyer sur la touche. Le CM 434/436 M se trouve comme ça sur la modalité. No Bike. Appuyer maintenant sur les deux touches.

4. Pour commencer

En haut à gauche sur le display on lit maintenant ①, c'est-à-dire les valeurs affichées concernent la bicyclette 1.

Pour lire les valeurs concernant la bicyclette 2, il faut appuyer sur les deux touches en même temps et brièvement (on peut commuter seulement si la vitesse est = 0)

En haut à gauche sur le display on lit maintenant ②. Si on appuie à nouveau sur les deux touches en même temps et brièvement, ce Ç et l'indication de la vitesse disparaissent, c'est-à-dire le CM 434/436 M se trouve maintenant sur la modalité „No Bike, et il affiche seulement les valeurs qui ne sont pas directement liées à la bicyclette (telles que la hauteur, la température, l'heure). Cette modalité a été étudiée pour utiliser le CM 434/436 M sans la bicyclette aussi (par exemple avec le dispositif du bracelet). Si on appuie encore sur les deux touches en même temps et brièvement, on lit sur le display en haut à gauche un ①, c'est-à-dire les valeurs affichées sont les valeurs concernant la bicyclette 1.

CM 434:

Si on appuie sur les deux touches en même temps et pendant 5 secondes, on remet à zéro les valeurs quotidiens (il faudrait faire cette opération avant le commencement d'un nouveau tour). L'altitude actuelle est simultanément indiquée en fonction de l'altitude de départ (si celle-ci a été renseignée). Les valeurs totales (et tous les réglages) seront remises à zéro soit en enlevant les piles, soit en appuyant sur la touche AC (au dos).

CM 436 M:

Pour que le CM 436 M calcule et affiche toutes les données, on doit débuter un enregistrement (voir chap. 7). A chaque début d'enregistrement, les valeurs du jour seront remises à zéro et l'altitude actuelle sera remplacée par l'altitude de départ (si celle-ci a été renseignée).

Pour remettre complètement à zéro le CM 436 M (toutes les valeurs, les réglages et les parcours enregistrés), appuyer simultanément sur les 2 boutons et maintenir la pression. Ensuite appuyer sur la touche AC au dos, puis relâcher. Alors seulement relâcher les deux touches. Sur l'écran défilient alors des chiffres croissants, la remise à zéro est terminée lorsque l'écran normal apparaît.

5. Réglage de base

Si in emploie le CICLOMaster CM 414 sur deux bicyclettes, il faut effectuer séparément les trois premiers réglages, pour chaque bicyclette. Une première fois quand sur le display apparaît le ① et une deuxième fois quand le ② apparaît.

Valable pour tous les réglages:

Avec la touche droite on peut modifier la valeur qui clignote, avec la touche gauche on met en mémoire cette valeur, à ce moment-là clignote la valeur suivante qui n'a pas encore été réglée. Ensuite apparaît le display suivant. On peut arrêter la mise en mémoire en tout moment, tout simplement en appuyant pendant 3 secondes sur la touche gauche.

Tous les réglages concernent une bicyclette ou l'autre, selon ce qu'on voit sur le display, ① ou bien ②.

Appuyer sur les deux touches en même temps et brièvement, plusieurs fois, jusqu'à quand sur le display on voit le À en haut à gauche !

Appuyer donc plusieurs fois sur la touche droite, jusqu'à quand on voit le display suivant :

Appuyer maintenant sur la touche gauche pendant 3 secondes, le display suivant apparaît :

Réglage du kilométrage quotidien de 1 et 2

Régler avec la touche droite et gauche

Valeur du départ = 0 km

Valeur de réglage min. = 0,00 km Valeur de réglage max. = 999,99 k

Valcul de loglage max. = 333,35 km

Ici on peut régler le kilométrage quotidien, par exemple le point de départ dans des tours qu'on fait en suivant les indications d'un guide imprimé, quand on ne commence pas au kilomètre „0„

Circonférence de la roue de 1 et 2

Régler avec la touche droite et gauche

Valeur du départ = 2080 mm Valeur de réglage min. = 0 mm

Valeur de réglage min. = 0 mm Valeur de réglage max. = 9999 mm

Vous pouvez mesurer vous-mêmes la circonférence de la

roue ou bien la déduire du tableau suivant:

Mesure du pneu Circomference Mesure du pneu Circomference 40-559 26x1 5 2026 mm 40-632 28x1 5 2324 mm

46-559 26x1,5 2020 mm 46-622 26x1,5 2224 mm 44-559 26x1.6 2051 mm 47-622 28x1.75 226

47-559 26x1,75 2070 mm 40-635 28x1 1/2 2265 mm

50-559 26x1,9 2026 mm 37-622 28x1 3/8 2205 mm 54 550 28x2 00 2000 mm 20 600 700x000 2114 mm

54-559 26x2,00 2089 mm 20-622 700x20C 57-559 26x2 125 2114 mm 23-622 700x23C

37-590 26x1 3/8 2133 mm 25-622 700x25C

37-590 26x1 3/8 2105 mm 28-622 700x28C

32-620 27x1 1/4 2199 mm 32-622 700x32C 21

Mesurer la circonférence de la roue

(U) pour un réglage bien exact: Marguer un point sur la roue avant et un

Marquer un point sur la route avant et un autre par terre (par ex. avec de la craie).

Avancer un peu en faisant un seul tour

de roue (pour mesurer encore plus

précisément, contrôler la pression des

pheus) et marquer par terre ce point a entre les deux points (en mm) par terre, v

Réglage du kilométrage total de 1 et 2

Régler avec la touche droite et gauche

Valeur du départ = 0 km

valeur de réglage max. = 99999 km

Ici on peut régler le total des kilomètres parcourus, par exemple après avoir changé la batterie.

Les réglages suivants sont valables pour la bicyclette 1 e 2:

Réglage de l'unité de mesure en kilomètres/mètres ou miles/pieds

Commuter avec la touche droite

On définit comme ça si la distance doit être indiquée en kilomètres ou en miles et la hauteur en mètres ou bien en pieds.

Affichage de la température

Degrés Centigrades ou Fahrenheit

Valeurs minimum = -19°C e -2°F

Valeurs maximum = +60°C e +140°F

On définit ici si la température doit être indiquée en degrés centigrades ou Fahrenheit.

Mesureur de la fréquence des coups de pédale (en option)

Actif / Éteint

Commuter avec la touche droite

On peut maintenant mettre en route le signal du mesu-

reur de la fréquence des coups de pédale. Si le mesu-

reur est éteint, un „C„ clignote sur clignote pas le mesureur est actif

On revient automatiquement sur le display du départ (affichage du kilométrage

quotidien) 4 minutes plus tard (ou bien en appuyant sur la touche gauche).

Cette fonction peut être donnée seulement avec le dispositif „midurequenz-Rit CM 414“.

Pour régler les valeurs de l'altimètre appuyer sur la touche droite le temps nécessaire pour voir le display suivant:

Si on appuie sur la touche gauche pendant 3 secondes, on voit ce display:

Modifier la hauteur réelle

Régler avec la touche droite et gauche

Valeurs entre : - 9999 m e + 9999 m

Comme ça on peut modifier la hauteur du moment. Cela

comme ça on peut modifier la habituel ou moment. cela est très utile par exemple quand, pendant une course, on

remarque que la hauteur affichée par le CICLOMaster CM 414 ne correspond pas exactement à la hauteur sielle (eette différence est due pouvant en

pas exactement à la hauteur réelle (cette différence est due souvent aux oscillations de la pression atmosphérique). Le changement de la hauteur du

emotions de la procision d'investitionque). Le changement de la hauteur du moment n'influence pas les autres fonctions concernant la hauteur (par ex.

l'altimètre total). Seulement la hauteur maximum peut modifier sa valeur, si la hauteur qu'en vient d'entrer est aussi la hauteur maximum qu'en a atteinte

nabteur qu'on vient d'entreir est aussi la nabteur maximum qu'on a atteinte jusqu'à ce moment-là.

Valeur du départ de l'altimètre (valeur personnelle)

Régler avec la touche droite et gauche

Valeur du départ = „ —— .

Valeur de réglage min. = „ —— „

valeur de réglage max. = 9999 m

Le CICLOMaster CM 414 est doué d'un mesureur de hauteur du genre barométrique qui s'ajuste automatiquement aux oscillations de la température. Il peut quand même arriver que des oscillations dans l'affichage se produisent à cause des changements de la pression atmosphérique (par ex. pendant la nuit). Pour compenser ces oscillations nous conseillons d'entrer une hauteur du départ (par ex. celle du lieu de résidence, si en principe, c'est d'ici que vous partez). À chaque fois qu'on met en arrêté les valeurs quotidiennes, la hauteur revient à cette valeur du départ. Si on change de lieu (par ex. pendant les vacances), il faudrait régler à nouveau cette valeur.

Si vous n'entrez aucune valeur (réglage sur 00000 → affichage „----“), au moment du départ le CICLOMaster CM 414 considère la hauteur qui est affichée sur le display en ce même instant.

L'affichage revient sur le display du départ 4 minutes plus tard (ou bien en appuyant sur la touche gauche).

Pour régler le poids (cette valeur est nécessaire pour calculer la performance) il faut appuyer sur la touche droite plusieurs fois, jusqu'à quand on voit le display suivant:

Si on appuie sur la touche gauche pendant 3 secondes, on voit ce display:

Entr

er le p

oids

Régler avec la touche droite et gauche

Valeur du départ = 75 kg

Valeur de réglage min. = 0 kg Valeur de réglage max. = 100

valdeur de réglage max. = 199 kg

Le poids total (tous les accessoires inclus, par ex. le sac à dos et la bicyclette) de celui qui utilise le CICLOMaster CM 414 est indispensable afin de calculer la performance. Il faut l'entrer ici.

L'affichage du display du départ revient 4 minutes plus tard (on bien en

appuy

ant sur

la touc

ne gau

che).

Pour le réglage de l'heure et de la date il faut appuyer sur la touche droite plusieurs fois, jusqu'à quand on voit le display suivant:

Si on appuie sur la touche gauche pendant 3 secondes, on voit ce display

Réglage de l'heure

Régior avec la toucho droite et gauche

Valeurs entre = 00:00 - 23:59 Ou bien 00:00 - 12:59 AM/PM; quand il s'agit d'une heure AM, les deux points cliquotent.

Ici on règle l'heure dans la modalité 24 heures. Si plus

tard on choisit la modalité 12 heures, le CICLOMaster CM 414 changera automatiquement l'affichage de l'heure.

Réglage du mois / du jour

Régier avec la touche droite et gauche

Pour les jours, valeurs entre = 1 - 31 Pour les mois valeurs entre = 1 - 12

Total loss basis, values entire = 1 - 12

Ici on règle la date

Réglage de l'année

Dérisse avec la toucho deûte et toucho

Valeurs entre = 1990 - 2100

Ici on règle l'année.

Affichage de l'heure

modalité 24 ou 12 heures (AM/PM)

Commuter avec la touche droite

Si on choisit la modalité 12 heures, les deux points entre

les heures et les minutes clignotent quand un horaire AM est affiché. Dans les horaires PM ils ne clignotent pas

L'affichage revient sur le display du départ 4 minutes

appuyant sur la touche gauche).

Le réglage de base est terminé.

6. Emploi du menu

Dans ce chapitre on explique, à l'aide aussi des illustrations, comment utiliser le menu.

La vitesse du moment est indiquée en haut sur le display dans toutes les fonctions principales, quand on est en train de bouger.

En ce qui concerne la commutation de la bicyclette 1 à la bicyclette 2 dans la modalité „ No-Bike „ voir le chapitre 2.1 Pour commencer.

On peut appeler toutes les ____ , l'une après l'autre, en

avançant avec la touche droite et en revenant en aimeré avec la touche gauche.

En appuyant sur la touche droite pendant 3 secondes, on appelle le mode fonction subordonnée correspondant. En appuyant brièvement sur la touche droite, on fait apparaître la fonction subordonnée suivante.

Les indications suivantes sont valables pour toutes les fonctions subordonnées : chaque affichage apparaît pendant 10 secondes environ, ensuite c'est la fonction principale correspondante qui apparaît à nouveau. Si on appuie pendant 4 secondes sur la touche droite, l'affichage revient immédiatement à celui de la fonction principale. Toutes les fonctions (sauf celle de l'heure) sont douées d'un start/stop automatique quand elles sont en service, c'est-à-dire le mesurage commence avec le premier tour de roue et se termine 4 secondes après le dernier tour de roue.

Particularités du CICLOMASTER CM 436 MEMORY - vo

Les fonctions de l'heure, de la Nadieur reelle et de la température sont toujours actives (même en conditions de repos), mais pas leurs fonctions subordonnées correspondantes.

Vitesse du moment

La vitesse est toujours affichée en haut, pour ① et pour ②.

Cette fonction mesure la vitesse du moment en km/h (ou bien m/h = miles par heure) et elle est toujours affichée, dans toutes les fonctions principales, dans le

display supérieur. La flèche (à gauche) indique qu'on est en train d'avancer plus

Rapidement (▲) ou plus lentement (▼) par rapport à la vitesse moyenne. Valeurs entre: 0 - 160 km/h ou mph

Kilométrage quotidien

Cette fonction indique les kilomètres parcourus jusqu'à

ce moment. Valeurs entre - 0 - 999,99 km ou miles

valcurs entire . 6 - 559,59 Km dd miles

Fonctions subordonnées

1. • kilomètres quotidiens effectifs

Fonction subordonnée de la fonction kilomètres quotidiens

Cette fonction indique les kilomètres quotidiens

enécomment parcourus, même si dans les réglages de hence la kilométrage quotidien a été modifié. Si ne n'est

pas le cas, elle indique le total des kilomètres quotidiens

de la bicyclette 1 et de la bicyclette 2.

valeurs entre: 0 - 999,99 km du miles

2. - total des kilomètres

Fonction subordonnée de la fonction kilolimetres quotifidien

Cette fonc

jusqu'à ce moment.

Valeurs entre : 0 - 99999 km ou miles

3. - somme des totaux des kilomètres

(bicyclette 1 + bicyclette 2)

Fonction subordonnée de la fonction killometres quotidiens

Cette fonction indique la somme des totaux des

kilomètres, de la

bicyclette 1 et de la bicyclette 2, parcourus jusqu'à ce moment.

Valeurs entre: 0 - 99999 km ou miles

Hauteur du moment

Cette fonction indique la hauteur du moment en mètres

(aù-dessus du niveau de la mier). La hauteur est amichée de mètre en mètre (dans les fonctions subordonnées

aussi). Comme la hauteur est aussi calculée grâce aux

données de la pression atmosphérique, elle dépend dans des conditions climatiques surci

Valeurs entre : 200 - R200 m

Nota: Les mètres de dénivelé ne sont ajoutés (par intervalles de cinq mètres)

que lorsque les signaux des roues sont reçus. En mode „No bike“, les metres de dénivelé sont systématiquement ajoutés.

Fonctions subordonnées

1. • Metres quotidiens en cote

Cette fonction indique le total quotidien des mètres

parcours en côte jusqu'à ce moment

Valeurs entre: 0 - 65535 m

(apres cette valeur on commence à nouveau de 0)

2. - Somme des mètres quotidiens en côte

Fonction subordonnée de la fonction hauteur du moment. Cette fonction indique la comme /bicuclette 1 et 2, des

totaux quotidiens des mètres parcourus en côte jusqu'à

ce moment.

Valeurs entre: 0 - 65535 m

plus tard (ou bien e

[Non-Text]

[Non-Text]

splay dans toutes les

la bicyclette 2 dans la

.

une après l'autre, e

vec la touche gauche.

on appelle le mode

vement sur la touche

10.

actions subordonnées

Miron, ensuite c'est l'ouveau. Si on appui

vient immédiatement a

( celle de l'heure) sor

e termine 4 seconde

[Non-Text]

nérature sont toujours

onctions subordonnée

[Non-Text]

ons principales, dans

tesse moyenne.

[Non-Text]
