BandPass CSX1400BP - Subwoofer JBL - Notice d'utilisation et mode d'emploi gratuit

Marque	JBL
Modèle	BandPass CSX1400BP
Catégorie	Subwoofer
Type d'enceinte	Caisson BandPass
Haut-parleur de graves	300 mm (12")
Puissance admissible (RMS)	350 W
Puissance admissible (crête)	1400 W
Sensibilité	93 dB (2,83 V / 1 m)
Réponse en fréquence	45 Hz – 130 Hz
Impédance	4 ohms
Dimensions (L x P x H)	475 mm x 412 mm x 390 mm
Installation	Recommandée par un professionnel qualifié
Entretien	Nettoyage avec un chiffon humide, éviter les solvants
Sécurité	Débrancher la batterie avant installation, porter des lunettes de protection
Garantie	Couverture sous réserve d'un numéro de série valide
Câble de connexion	Utiliser du câble d'enceinte d'au moins 0,5 mm² (20 AWG)
Polarité	Respecter les polarités + et -
Alimentation	Connexion à un amplificateur externe (non inclus)

FOIRE AUX QUESTIONS - BandPass CSX1400BP JBL

Quelle est la puissance de ce subwoofer ?

La puissance RMS est de 350 W et la puissance crête de 1400 W.

Quelle est la réponse en fréquence ?

La réponse en fréquence est de 45 Hz à 130 Hz, optimisée pour les basses fréquences.

Comment installer le caisson ?

Il est fortement recommandé de faire installer le caisson par un professionnel qualifié. Sinon, suivez les instructions de la notice : débranchez la batterie, portez des lunettes de protection, et respectez la polarité des connexions.

Quelles précautions de sécurité prendre lors de l'installation ?

Portez toujours des lunettes de protection, éteignez tous les composants audio, débranchez le fil négatif de la batterie, et vérifiez que les vis ou fils ne percent pas de canalisations ou faisceaux.

Comment entretenir le caisson ?

Nettoyez l'enceinte avec un chiffon humide. N'utilisez jamais de produit nettoyant ou de solvant.

Quelle est l'impédance de ce subwoofer ?

L'impédance est de 4 ohms.

Quelles sont les dimensions du caisson ?

Les dimensions sont : 475 mm x 412 mm x 390 mm (L x P x H).

Puis-je installer le caisson moi-même ?

Si vous ne disposez pas des outils ou de l'expérience nécessaires, il est déconseillé de le faire vous-même. Faites appel à un professionnel agréé JBL.

Que faire si le caisson ne fonctionne pas ?

Vérifiez les connexions, la polarité et l'alimentation. Conservez votre facture originale et le numéro de série pour une éventuelle intervention sous garantie.

Quels câbles utiliser pour la connexion ?

Utilisez du câble pour enceintes d'au moins 0,5 mm² (20 AWG) pour les connexions au caisson.

MODE D'EMPLOI BandPass CSX1400BP JBL

Mode d'emploi du BandPass

Ce produit a été conçu pour fournir des performances superbes en basses fréquences à partir d'un caisson compact et facilement installé. Pour obtenir les meilleures performances de votre caisson, nous vous recommandons fortement de confier l'installation à un professionnel qualifié. Bien que ces instructions expliquent comment installer votre caisson d'une façon générale, elles ne précisent pas les méthodes d'installation particulières éventuellement requises pour votre véhicule spécifique. Si vous ne disposez pas des outils ou de l'expérience nécessaires, n'essayez pas d'effectuer l'installation vous-même. Demandez plutôt une installation professionnelle à votre distributeur audio automobile agréé JBL ^® . Afin de nous aider à mieux vous servir si votre caisson requiert une intervention sous garantie, veuillez conserver votre facture originale et votre numéro de série.

AVERTISSEMENTS ET CONSEILS SUR L'INSTALLATION

CONSEILS POUR L'INSTALLATION

• Portez toujours des lunettes de protection pour utiliser des outils.
• Éteignez tous les composants audio et les autres appareils électriques avant de commencer. Débranchez le fil négatif (-) de la batterie de votre véhicule.
• Vérifiez les espaces des deux côtés de la surface de montage prévue. Veillez à ce que des vis ou des fils ne percent pas de canalisations de freins, de carburant ou des faisceaux de câblage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du véhicule.
• Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient sûres et correctement isolées.
• Avant de percer ou de découper des trous, utilisez un couteau pour retirer le tissu ou le vinyle indésirable, afin d'éviter de prendre le matériau dans un foret ou une scie.
• Ne montez pas d'enceintes où elles risquent d'être mouillées.

CHOIX DE L'EMPLACEMENT DE MONTAGE DU CAISSON

Choisissez un emplacement de montage qui ne gène pas le chargement, les sièges arrière rabattables ou le couvercle du coffre. Le meilleur emplacement est habituellement un coin du coffre ou du compartiment à bagages. Montez le caisson en toute sécurité sur la surface de montage.

AVERTISSEMENT : l'écoute d'une musique forte dans une automobile peut endommager définitivement votre audition et réduire votre capacité d'entendre la circulation. L'écoute à des niveaux réduits pendant la conduite est recommandée. HARMAN International n'accepte aucune responsabilité pour la perte d'audition, les blessures ou les dommages aux biens suite à l'utilisation ou à une mauvaise utilisation de ce produit.

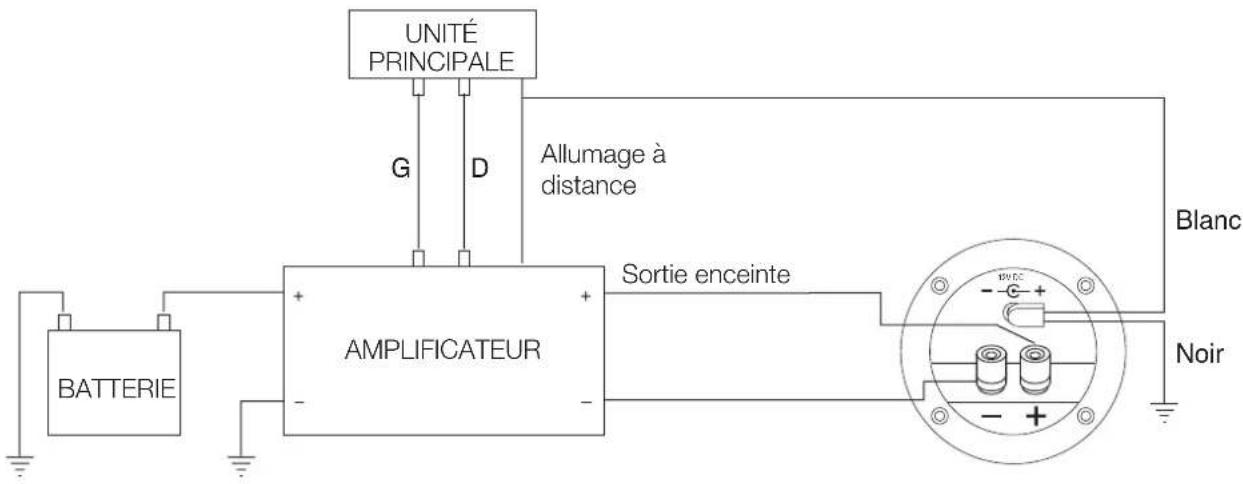

CONNEXIONS DES ENCEINTES

Connectez les bornes + et - du caisson aux sorties de l'amplificateur, en respectant la polarité correcte. Utilisez du câble pour enceintes d'au moins 0,5 mm² (20 AWG) pour les connexions au caisson.

UNITÉ PRINCIPALE G D Allumage à distance BATTERIE AMPLIFICATEUR Sortie enceinte Blanc Noir

SPÉCIFICATIONS

CSX-1400BP

Type d'enceinte :	Caisson BandPass 305 mm (12")
Haut-parleur de graves :	300 mm (12")
Puissance admissible, RMS :	350W
Puissance admissible, crête :	1400W
Sensibilité (2,83 V / 1 m) :	93 dB
Réponse en fréquence :	45 – 130Hz
Impédance :	4 ohms
Dimensions(L x D x H)	18-3/4" x 16-1/4" x 15-3/8"475mm x 412mm x 390mm

ENTRETIEN GÉNÉRAL

L'enceinte peut être nettoyée avec un chiffon humide. (Ne pas utiliser de produit nettoyant ou de solvant.)

Un numéro de série valide est requis pour la couverture par la garantie. Ce produit est conçu pour des applications mobiles et n'est pas destiné à être branché au secteur.
