Type de produit	Caméra de tableau de bord (Dashcam)
Marque	LogiLink
Modèle	UA0221
Écran	LCD TFT 2,4 pouces, résolution 320 x 240
Capteur d'image	CMOS 1/4 pouce, 720P (1280 x 720)
Résolution vidéo maximale	1080P (interpolée)
Résolution photo maximale	1600 x 1200 pixels
Angle de vue	90° ~ 120°
Compression vidéo	MPEG-4
Format vidéo	AVI
Fréquence d'images	30 images par seconde
Cycles d'enregistrement	1, 3, 5 ou 10 minutes
Stockage	Carte microSD jusqu'à 32 Go (Classe 6 ou supérieure)
Batterie intégrée	Lithium 200 mAh, autonomie environ 15 minutes
Alimentation	Adaptateur allume-cigare 12-24 V DC, sortie 5 V DC
Fonctions spéciales	Détection de mouvement, SOS, horodatage, sourdine
Sortie AV	Oui (via USB)
Dimensions (L x H x P)	110 x 80 x 70 mm
Poids	80 g
Longueur du câble	1,9 m
Contenu de la livraison	Caméra, support, câble de charge, notice
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau, à la chaleur excessive ou à la lumière directe du soleil. Ne pas ouvrir l'appareil.
Réparabilité	Pas de pièces détachées fournies. Contacter le service technique.
Informations générales	Conforme aux directives européennes 2004/108/CE et 2006/95/CE.

FOIRE AUX QUESTIONS - UA0221 LOGILINK

Comment installer la dashcam sur le pare-brise ?

Montez la fixation sur la caméra, installez-la dans le support et serrez la vis. Placez le support sur le pare-brise et tirez le levier pour fixer la caméra. Branchez le câble USB à l'allume-cigare après avoir démarré le moteur.

Quel type de carte mémoire utiliser ?

Utilisez une carte microSD de classe 6 ou supérieure, d'une capacité maximale de 32 Go. Pour un enregistrement fluide, une carte de classe 4 et 4 Go minimum est recommandée.

Comment activer la fonction SOS ?

En cas d'incident, appuyez sur la touche Marche/Arrêt. La vidéo en cours est enregistrée comme fichier protégé, non effacé même si la carte est pleine.

Comment régler la durée des séquences vidéo ?

En mode Enregistrement, appuyez sur Menu, allez dans les paramètres d'enregistrement et réglez la durée vidéo sur 1, 3, 5 ou 10 minutes, ou désactivez la fonction.

Que faire si l'écran affiche une batterie faible ?

Le symbole de batterie faible apparaît. L'appareil s'éteint automatiquement après 5 secondes en sauvegardant les données. Rechargez la batterie via l'allume-cigare.

Comment formater la carte microSD ?

Dans le menu, sélectionnez 'Formatage' et confirmez par 'Exécuter'. Attention : cela efface tous les fichiers de la carte.

Peut-on utiliser la dashcam sans carte mémoire ?

Non, l'appareil nécessite une carte microSD pour enregistrer les vidéos et photos. Insérez une carte avant la première utilisation.

Comment mettre à jour le firmware ?

Copiez le fichier de mise à jour sur la carte microSD, insérez-la dans la caméra éteinte, puis allumez-la. Le firmware se met à jour automatiquement.

Comment lire les fichiers enregistrés ?

Appuyez deux fois sur la touche Mode pour passer en mode Recherche. Utilisez les touches Avance/Retour pour sélectionner un fichier, puis appuyez sur OK pour lire.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la batterie est chargée ou branchez l'adaptateur allume-cigare. Si le problème persiste, utilisez le bouton Reset situé sur l'appareil pour redémarrer.

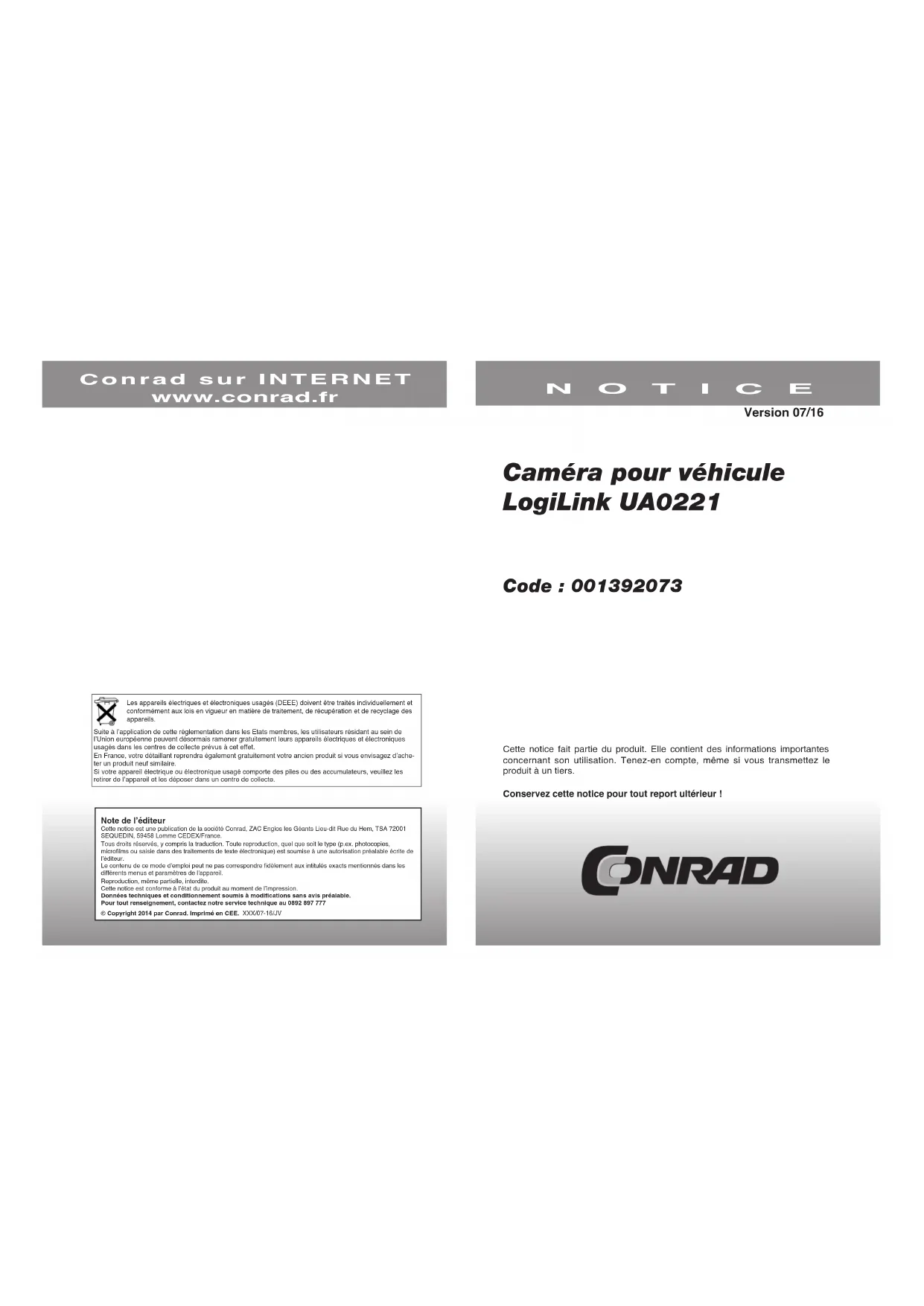

MODE D'EMPLOI UA0221 LOGILINK

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 07/16

Caméra pour véhicule LogiLink UA0221

Code : 001392073

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neut similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les dôposer dans un centre de colloche.

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous croite réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écode de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas corresponcre fidélement aux initiulés exacts mentionnés dans les différents menus et parasmètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état ou produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/07-16UV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1. Consignes de sécurité

Posez toujours l'appareil sur une surface plane et stable, il pourrait être endommagé en cas de chute.

N'exposez pas l'appareil directement à la lumière du soleil ou à des températures élevées : il risque d'être endommagé ou sa durée de vie pourrait être raccourcie.

N'installez pas l'appareil à proximité d'une source de chaleur (radiateur par exemple, ou autre appareil dégageant de la chaleur).

N'exposez pas l'appareil à la pluie, à l'eau, ou à une humidité excessive. Ne l'installez pas à proximité de l'évier dans la cuisine, ou du lavabo dans la salle de bain, et évitez le contact direct avec l'eau.

N'essayez pas d'ouvrir l'appareil.

Avant la première utilisation de l'appareil, effectuez une sauvegarde des données.

Nous déclinons toute responsabilité en cas de perte de données qui ne soit pas provoquée par une intention ou une négligence grave de notre part.

Dans tous les cas, la responsabilité concernant les pertes de données se limite aux interventions nécessaires pour restaurer les données perdues sur l'installation de l'utilisateur à l'aide des copies de sauvegarde existantes.

Veuillez lire attentivement les consignes et avertissements contenus dans cette notice avant la première utilisation de l'appareil. Un non-respect de ces consignes risque d'endommager l'appareil.

3.7 Téléchargement de fichiers

Pour la gestion des fichiers, retirez la carte microSD de la caméra UA0221 et raccordez-la à un ordinateur via un lecteur de carte.

3.8 Précautions

1. Avant de précéder à un enregistrement photo ou vidéo, insérez une carte microSD, formatée au préalable
2. Pour un enregistrement fluide, utilisez une carte High-Speed de classe 4 de 4 Go minimum.
3. Lorsque la carte mémoire est pleine, l'appareil efface automatiquement les fichiers les plus anciens. Ainsi, tous les fichiers ne sont pas supprimés en même temps. L'enregistrement des fichiers peut, au choix, être désactivé ou programmé sur une durée de 1 min, 3 min, 5 min.
4. Si le niveau de charge de la batterie est faible, le symbole correspondant apparaît sur l'écran. L'appareil s'éleint alors automatiquement au bout de 5 secondes et mémorise les données.
5. Avant de couper le moteur, éteignez la caméra et retirez la prise allume-cigare.
6. Branchez la prise allume-cigare après avoir démarré le moteur.

3.9 Mise à jour du firmware

1. Enregistrez la version de firmware sur la carte microSD via un ordinateur.
2. Eteignez le UA0221 et installez la carte microSD ; remettez l'appareil en marche. Le firmware est actualisé automatiquement.
3. Retirez la carte microSD du UA0221, puis redémarrez-le afin de lancer le nouveau logiciel.

Cet appareil est conforme aux directives européennes 2004/108/CE et 2006/95/CE. Avec le marquage CE apposé sur ses appareils, Logilink (marque déposée de 2direct GmbH) garantit la conformité de ses produits aux exigences et directives européennes.

3.5 Paramètres d'enregistrement en mode Caméra

En mode Caméra, appuyez sur la touche Menu pour mettre en surbrillance les paramètres d'enregistrement. Pour accéder à certains paramètres spécifiques, appuyez sur la touche OK/ Enregistrement ; choisissez le format à l'aide de la touche Avance/Retour puis confirmez avec la touche OK/Enregistrement.

Format : 3M / 2M / 1,3M / VGA (réglage par défaut : 3M)

3.6 Paramètres de lecture en mode Recherche

En mode Enregistrement, appuyez sur la touche Menu pour mettre en surbrillance les paramètres de lecture. Choisissez l'option souhaitée à l'aide de la touche Avance/Retour. Appuyez sur la touche OK/Enregistrement pour accéder au réglage des paramètres de fonctionnement. Choisissez l'option souhaitée à l'aide de la touche Avance/Retour. Confirmez avec la touche OK/Enregistrement puis appuyez sur la touche Menu.

Effacer : annuler/exécuter

Sélectionnez une vidéo puis appuyez sur la touche OK/Enregistrement pour confirmer la suppression.

Aperçu images : annuler/exécuter

Volume : 0/1/2/3/4/5/6 (réglage par défaut : 0)

2. Introduction

2.1. Caractéristiques techniques

LCD 2,4 pouces, 320 x 240 (résolution TFT)
Capteur d'image CMOS 1⁄4 pouce, 720 P (1280 x 720)
Résolution vidéo maximale Interpolé à 1080 P
Fréquence de rafraîchissement 30 images par seconde
Résolution photo maximale 1600 x 1200
Compression vidéo MPEG-4
Format vidéo AV
Format audio PCM
Angle de vue de l'objectif 90~120°
Distance focale de l'objectif F2,8
Cycles d'enregistrement	1/3/5/10 minutes
Haut-parleur/microphone intégrés	Oui
Touche sourdine Oui
Format de carte mémoire	Carte microSD
Capacité/clase maximales	32 Go, classe 6 et au-delà
Durée d'enregistrement maximale (avant que la carte mémoire ne soit pleine)	32 Go/720 P/30 images/s : 2 heures et 45 minutes
Entrée réseau DVR	5 V DC
Sortie AV	Oui (sortie USB vers AV)
Accu intégré	Accu lithium, 200 mAh
Durée de fonctionnement maximale (en fonctionnement sur accu uniquement)	15 minutes
Fonction SOS	Oui
Détction des mouvements Oui
Dimensions	110 x 80 x 70 mm
Poids de l'apparell	80 g
Longueur du câble adaptateur véhicule	1,9 m
Tension d'entrée de l'adaptateur véhicule	12 – 24 V
Tension de sortie de l'adaptateur véhicule	5 V DC

2.2. Contenu de livraison

1 caméra pour véhicule
1 support
1 câble de charge pour véhicule
1 notice d'utilisation

3. Utilisation

3.1 Installation

Montez la fixation sur la caméra.

Installez la fixation dans le support ; serrez la vis dans le sens inverse des aiguilles d'une montre.

Raccordez le câble de charge USB fourni au port micro-USB de la caméra.

Insérez la carte microSD dans la caméra.

Installez le support sur le pare-brise du véhicule et tirez le levier pour fixer la caméra.

Détection de mouvement : activée/désactivée. Réglage par défaut : désactivée.

Durée vidéo : désactivée/ 1 min / 3 min / 5 min / 10 min. Réglage par défaut : 3 min.

Installation

Après avoir accédé à l'interface de réglage, appuyez une nouvelle fois sur la touche Menu pour retourner au menu principal. Choisissez le paramètre souhaité à l'aide de la touche Avance/retour, puis appuyez sur la touche OK/Enregistrement pour confirmer.

Formatage : annuler/exécuter

Attention, ce processus efface tous les fichiers stockés sur la carte microSD !

Langue : permet de modifier la langue (anglais, chinois, japonais, russe, français, etc.). Réglage par défaut : allemand.

Arrêt automatique ; désactivé / 1 min / 3 min / 5 min (réglage par défaut ; désactivé)

Economiseur d'écran : désactivé / 1 min / 3 min / 5 min (réglage par défaut : désactivé)

Réinitialisation : annuler/exécuter (réglage par défaut : annuler)

Attention, ce processus provoque un retour de la caméra aux réglages par défaut.

Fréquence lumineuse : 50 Hz/60 Hz (réglage par défaut : 50 Hz)

Norme TV : NTSC/PAL (réglage par défaut : PAL)

Réglage de la date/ de l'heure : Pour accéder aux réglages, appuyez sur la touche OK/ Enregistrement, puis réglez la date à l'aide de la touche Avance/Retour. Appuyez sur la touche OK/Enregistrement pour confirmer et accéder aux options suivantes. Une fois l'ensemble des réglages effectués, appuyez sur la touche OK/Enregistrement.

3.3.4. Touche Menu

Appuyez sur cette touche pour accéder au menu Réglage (arrêtez l'enregistrement au préalable).

3.3.5. Touche Retour / marche/arrêt du microphone

En mode Enregistrement, cette touche permet de couper le microphone. Pour couper le microphone, suivez les indications sur l'écran.

3.3.6. Reset

Appuyez sur la touche Reset située dans l'ouverture. La caméra s'arrête et redémarre, elle revient aux réglages standards.

3.4 Réglages Menu en mode Enregistrement

Lors du démarrage, l'appareil se trouve en mode Enregistrement et l'enregistrement démarre automatiquement. Appuyez sur la touche OK/Enregistrement pour mettre fin à l'enregistrement ; appuyez sur la touche Menu pour accéder à l'interface de réglage présentant les colonnes « Sortie vidéo » et « Réglages ». Appuyez sur la touche Menu pour passer de l'une à l'autre.

Sortie vidéo

Utilisez la touche Avance/Retour pour choisir l'option souhaitée. Utilisez la touche OK/Enregistrement pour accéder au réglage des paramètres de fonctionnement, puis sélectionnez l'option souhaitée à l'aide de la touche Avance/Retour. Appuyez sur la touche OK/Enregistrement pour confirmer, puis sur la touche Menu pour quitter ce réglage. Résolution : 1080 P

Horodatage : activé ou non. Réglage par défaut : activé.

Démarrez le moteur et branchez le câble de charge sur l'allume-cigares. La caméra commence à enregistrer de manière automatique.

Le câble de charge recharge la caméra. Une fois que le moteur du véhicule est coupé, la caméra continue à fonctionner pendant 5 secondes, puis s'arrête automatiquement après avoir enregistré les fichiers.

Les fichiers vidéo sont également enregistrés automatiquement si la caméra est arrêtée manuellement.

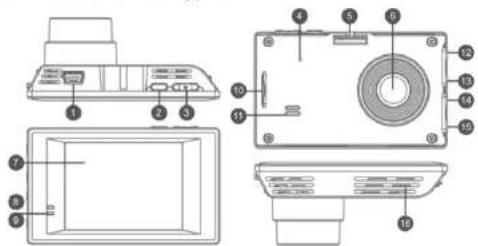

3.2. Présentation de l'appareil

1. Port de charge USB (sortie USB-AV)
2. Touche marche/arrêt / Touche SOS
3. Touche OK/enregistrement (maintenez la touche enfoncée pour afficher l'économiseur d'écran)
4. Reset
5. Emplacement pour la fixation
6. Lentille LCD
7. Ecran
   8/9. Voyants lumineux
8. Slot pour carte microSD
9. Ouverture du haut-parleur
10. Touche Mode
11. Touche Menu
12. Touche Avance
13. Touche Retour / Touche marche/arrêt du microphone
14. Ouverture du microphone

3.3. Présentation des touches de fonction

3.3.1. Touche Mode

Appuyez sur cette touche pour naviguer entre les modes Enregistrement / Caméra / Recherche.

Mode Enregistrement

La caméra se met automatiquement en mode Enregistrement après une pression sur la touche marche/arêt ou après le raccordement du câble de charge ; l'enregistrement démarre aussitôt. Le voyant bleu s'allume et le point rouge clignote pendant l'enregistrement. Pour l'arrêter, appuyez sur la touche Enregistrement ; les fichiers sont mémorisés automatiquement sur la carte microSD. Attention : Insérez une carte micro-SD dans l'appareil avant la première utilisation.

Mode Caméra

Après le démarrage, appuyez sur la touche Mode pour passer en mode Caméra ; appuyez sur la touche OK/Enregistrement pour enregistrer les images.

Mode Recherche

Après le démarrage, appuyez deux fois sur la touche Mode pour passer en mode Recherche. Utilisez la touche avance/retour pour accéder au fichier souhaité ; appuyez ensuite sur la touche enregistrement pour démarrer ou interrompre la lecture.

3.3.2. Touche marche/arrêt / SOS

1. Appuyez sur cette touche pour mettre en marche ou arrêter l'appareil.
2. La caméra UA0221 offre une fonction SOS. En cas d'incident, appuyez sur la touche marche/arrêt pour enregistrer la vidéo en cours ; le fichier est enregistré et n'est pas effacé, même si la carte mémoire est pleine.

3.3.3. Touche OK/enregistrement

1. Appuyez sur cette touche pour démarrer ou interrompre l'enregistrement.
2. Appuyez sur la touche OK pour confirmer le réglage (menu).
3. Maintenez la touche enfoncée pour afficher l'économiseur d'écran. Appuyez une nouvelle fois sur la touche pour retourner à l'enregistrement.
