Type de produit	Adaptateur réseau MoCA 2.0
Marque	Hirschmann
Modèle	MOKA 32
Norme	MoCA 2.0, rétrocompatible MoCA 1.1
Débit maximal	400 Mbps (en réseau MoCA 2.0 pur)
Connecteur réseau	1 port RJ-45 Ethernet 10/100/1000
Connecteurs coaxiaux	1 entrée F (In) + 1 sortie F (Out)
Alimentation	Adaptateur secteur 5 V CC, 1 A (non fourni)
Consommation électrique	Environ 3 W
Température de fonctionnement	0 °C à 35 °C
Dimensions (L x l x H)	Environ 100 x 70 x 25 mm
Poids	Environ 150 g
Garantie	2 ans
Installation	Plug & Play, nécessite au moins deux unités
Compatibilité	Smart TV, lecteurs Blu-Ray, Xbox 360, PlayStation, Apple TV, DVR, NAS, PC, VoIP, etc.
Nombre max. d'unités	Jusqu'à 32 adaptateurs sur un même réseau coaxial
Indicateurs LED	Bleu (alimentation), Orange/vert (lien Ethernet), Jaune (lien MoCA)
Réinitialisation	Bouton reset (10 secondes)
Montage	Mural (entraxe 105 mm, vis diam. max 4,8 mm) ou sur étagère
Recyclage	Respecter les prescriptions locales pour les déchets électroniques

FOIRE AUX QUESTIONS - MOKA 32 Hirschmann

Combien d'unités MOKA 32 sont nécessaires pour établir une connexion ?

Il faut au minimum deux unités MOKA 32 pour créer une liaison réseau via le câble coaxial.

Quelle est la vitesse maximale entre un MOKA 32 et un MOKA 16 ?

La vitesse maximale entre un MOKA 32 (MoCA 2.0) et un MOKA 16 (MoCA 1.1) est de 175 Mbps.

Comment interpréter les LED du MOKA 32 ?

La LED bleue (1) indique la mise sous tension. La LED orange (2) signifie une connexion Ethernet à 1 Gbps, verte à 100 Mbps. La LED jaune (3) indique un lien MoCA actif.

Puis-je utiliser un seul MOKA 32 avec un appareil MoCA intégré ?

Oui, si un appareil dispose d'un adaptateur MoCA intégré (point d'accès 'In'), un seul MOKA 32 suffit en point d'accouplement 'Out'.

Comment réinitialiser le MOKA 32 ?

Maintenez enfoncé le bouton de réinitialisation (repère 4) pendant au moins 10 secondes.

Quel est le nombre maximum d'adaptateurs MOKA 32 sur un même réseau ?

Il peut y avoir jusqu'à 32 unités MOKA 32 en point d'accouplement 'Out' sur un même réseau coaxial.

Le MOKA 32 est-il compatible avec les routeurs et modems ADSL ?

Oui, il fonctionne avec tout équipement réseau fournissant des adresses IP (routeur, modem, passerelle) via le port Ethernet.

Comment installer le MOKA 32 ?

Branchez les câbles coaxiaux sur les connecteurs In/Out, reliez le port Ethernet à votre équipement, puis branchez l'alimentation en dernier. Les LED indiquent la mise en service.

Le MOKA 32 peut-il être monté au mur ?

Oui, grâce aux arcs de suspension. Utilisez des vis d'un diamètre max de 4,8 mm avec un entraxe de 105 mm.

Que faire en cas de problème de connexion ?

Vérifiez les branchements coaxiaux et Ethernet, assurez-vous que les LED sont allumées correctement, et redémarrez les appareils. Si nécessaire, effectuez une réinitialisation.

MODE D'EMPLOI MOKA 32 Hirschmann

Idéal pour l'Internet haute vitesse via la connexion coaxiale (existante) de la maison. Il n'est donc pas nécessaire d'instructer un câblé data. CET adaptor parent s'utilise en combinaison avec des routes, passerelles, modems ADSL et cables, et est compatible avec la HD, la video 3D haute vitesse et le gaming. CET adaptornet est conforme à la norme MoCA 2.0 compatible et convient pour les Smart TV, les lecteurs Blu-Ray, la Xbox 360, la PlayStation, l'Apple TV, le DVR, les NAS (stockage réseau), les ordinateurs de bureau, le VoIP, la video à la demande, les ordinateurs portables, etc. Les connexions plug&play rendent cet adaptoratetrés facile à installer. Pour cette solution Ethernet-over-Coax, il vous faut au moins deux unités.

Conception

• Destiné à la transmission de signaux IP via un système coaxial.
• Doté d'une entree et d'une sortie HF pour un placement aise entre des cables coaxiaux.
• Doté d'une prise RJ-45 pour le couplage et découplage des signaux IP.
• Convient aux débits de données jusqu'à 400 Mbps.
• Deux ans garantie.
• Une connexion friable et stable.
  Haute durabilité.

MOKA 32 et MOKA 16

Le MOKA 32 est MoCA 2.0 compliant et compatible avec le MOKA 16 (MoCA 1.1 compliant). La vitesse maximale entre le MOKA 32 est le MOKA 16 est 175 Mbps.

Informations relatives au recyclage

Après utilisation, ce produit doit être traité conformément aux prescriptions en vigueur en matière d'évacuation des déchets.

Informations relatives au recyclage

Après utilisation, ce produit doit être traité conformément aux prescription en vigueur en matière d'évacuation des déchets.

WWW.HIRSCHMANN-MULTIMEDIA.NET

HIRSCHMANN

MULTIMEDIA

INSTRUCTIONS D'INSTALLATION

Placement

Choisisse le lieu de montage de façon à ne pas généré le refroidissement. De préférence contre le mur, non couvert.
Encastrement dans une armoire possible uniquement en tenant compte de la température ambiente (< 35^) .

Montage mural

Fixation des arcaux de suspension au moyen de vis aux dimensions correctes (diametre max. 4,8 mm). L'cart entre les fixations est de 105mm

Demarrage

Après avoir monté correctement les Câbles coaxiaux et relié le réseau IP, branchez en dernier lieu l'alimentation.

La diode bleue (1) induvant la mise sous tension s'allume.
Si connecte correctement, le lien de réseau conduit (2) feu orange ou vert. Orange donne une connexion de 1 Gbps, vert une connexion 100 Mbps. Maintenant, la connexion est etablie; cela peut prendre plusieurs minutes. Quand les LED 2 et 3 clignotent régulément la connexion réseau est active et prêt à l'emploi.

Pourrialisereuneconnectionlifautau minimumdeuxMOKA 32unites.Poureloneconnectionaneappareledaptive àMoCA,unMOKA de32 pointd'accouplement“in”serasuffisant.

Il ne peut y avoir que maximum 32 Moka de point

d'accopment "out" des apparèels MoCA 2.0 supplément sur un MOKA de 32 points d'accopment "in" en branchement

Remarques

• Éviter d'élabrouser l'appleilé et l'adaptateur d'alimentation ou de l'exposer à un ruisselement.
• En cas de manquement des produits MOKA il faut toujours utiliser deux produits MOKA 32 pour faire une connexion Internet.
• Le routier/modern disponible doit être capable de diffuser des adresses IP suffisantes.

Utilisation et indications

1 (bleu) Puissance
2 (clignotant) Actifs r éseau
2 (vert) 100 Mbps
2 (orange) 1 Gbps
3 (jaune) MoCA lien actif
4 Maintenez enfoncé pendant
au moins 10 secondes pour
réinitialiser l'appareil.
5 Connecteur d'alimentation
6 Port Ethernet

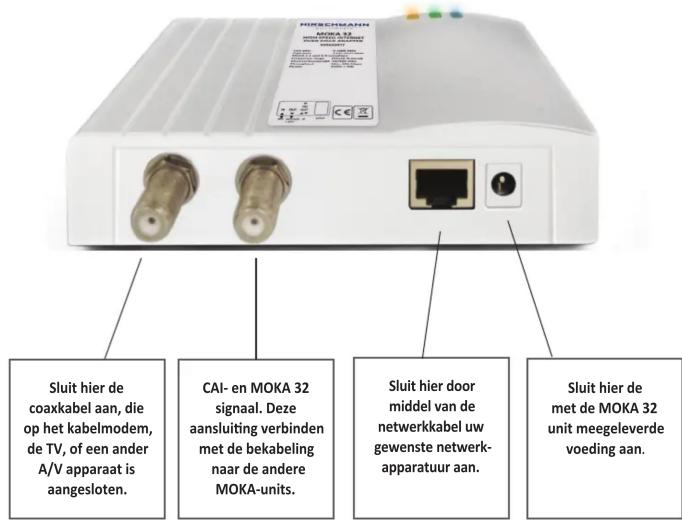

MOKA 32 AANSLUITEN

Pour fouioreaux questions,films de montage et (une vaste)schémasd'installation voir notre site web www.hirschmann-multimedia.net

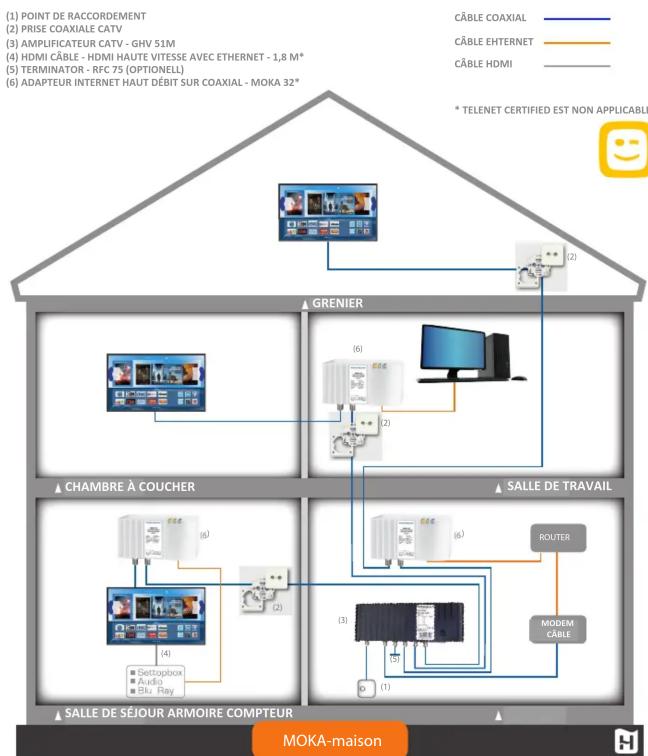

MOKA 32 SOLUTION MULTIROOM

Elargier à Solution Multiroom: Appliquez un répartiteur deux voies, type VFC 2104, sur les sorties 3 ou 4 de cet amplificateur.
