Tough Drive 56058 - Disque dur externe FREECOM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Disque dur externe, capacité de 1 To, interface USB 3.0, vitesse de transfert jusqu'à 5 Gbps.
Utilisation	Compatible avec Windows et Mac, idéal pour le stockage de fichiers, sauvegardes et transfert de données.
Maintenance et réparation	Pas de maintenance nécessaire, mais éviter les chocs physiques. En cas de défaillance, contacter le service client.
Sécurité	Châssis robuste, résistant aux chocs. Il est recommandé de toujours éjecter le disque avant de le débrancher.
Informations générales	Dimensions : 130 x 85 x 20 mm, poids : 200 g, garantie de 2 ans.

FOIRE AUX QUESTIONS - Tough Drive 56058 FREECOM

Comment formater mon FREECOM Tough Drive 56058 ?

Pour formater votre disque dur externe FREECOM Tough Drive 56058, connectez-le à votre ordinateur, puis ouvrez 'Gestion des disques'. Faites un clic droit sur le disque et sélectionnez 'Formater'. Suivez les instructions à l'écran.

Mon disque dur n'est pas reconnu par mon ordinateur, que faire ?

Assurez-vous que le câble USB est bien connecté. Essayez de brancher le disque sur un autre port USB ou un autre ordinateur. Si le problème persiste, vérifiez si le disque est alimenté ou essayez avec un autre câble.

Le disque dur est très lent, que puis-je faire ?

Vérifiez l'état de votre disque dur en utilisant un logiciel de diagnostic. Assurez-vous qu'il n'y a pas de fichiers corrompus et que l'espace disponible n'est pas saturé. Pensez également à défragmenter le disque si vous utilisez Windows.

Comment protéger mes données sur le FREECOM Tough Drive 56058 ?

Vous pouvez utiliser des logiciels de chiffrement pour protéger vos données. Assurez-vous également de sauvegarder régulièrement vos fichiers sur un autre support.

Le disque fait des bruits étranges, que signifie cela ?

Des bruits anormaux peuvent indiquer un problème matériel. Il est conseillé de sauvegarder vos données immédiatement et de contacter le service client de FREECOM pour obtenir de l'aide.

Puis-je utiliser le FREECOM Tough Drive 56058 avec un appareil TV ?

Oui, tant que votre appareil TV supporte les disques durs externes. Assurez-vous que le format du disque est compatible avec votre TV (NTFS ou FAT32).

Quels sont les systèmes d'exploitation compatibles avec le FREECOM Tough Drive 56058 ?

Le FREECOM Tough Drive 56058 est compatible avec Windows, macOS et Linux. Assurez-vous de formater le disque selon le système d'exploitation que vous prévoyez d'utiliser.

Comment effectuer une sauvegarde de mes fichiers sur le disque dur ?

Connectez le FREECOM Tough Drive 56058 à votre ordinateur, puis copiez et collez ou faites glisser les fichiers que vous souhaitez sauvegarder sur le disque. Vous pouvez également utiliser des logiciels de sauvegarde pour automatiser le processus.

Le disque est détecté mais je ne peux pas accéder à mes fichiers, que faire ?

Cela peut être dû à un problème de système de fichiers. Essayez de vérifier le disque via 'Gestion des disques' pour voir s'il y a des erreurs. Si nécessaire, vous pourriez devoir utiliser un logiciel de récupération de données.

Comment mettre à jour le firmware de mon FREECOM Tough Drive 56058 ?

Rendez-vous sur le site officiel de FREECOM, recherchez votre modèle et téléchargez la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

MODE D'EMPLOI Tough Drive 56058 FREECOM

Nous vous remercions d'avoir choisi le disque dur externe Freecom ToughDrive. Pour une utilisation et une performance optimales, nous vous recommandons de lire attentivement ce manuel avant d'utiliser ce produit.

Contenu de la boîte d'emaballage

Veuillez vérifier le contenu de la boîte d'emballage ; les éléments suivants doivent y être inclus :

• Freecom ToughDrive (disque dur externe)*
- Le manuel d'utilisateur, logiciel d'application et le manuel de sécurité ont été préinstallés sur le disque dur
- Guide d'installation rapide

* Si l'alimentation assurée par le port USB est insuffisante, vous pouvez utiliser l'adaptateur AC disponible en option sous www.freecom.com/support.

Attention!

Tous droits réservés. Les produits cités dans ce manuel sont uniquement mentionnés à des fins d'identification et peuvent être des marques commerciales ou déposées des sociétés concernées. Ce périphérique a été conçu pour être utilisé à la maison ou au bureau.

Attention !Ce périphérique est conforme à la norme EN55022, catégorie A. Il peut provoquer des perturbations radio dans les zones d'habitation. L'utilisateur est alors dans l'obligation de prendre les mesures appropriées et d'assumer la responsabilité et les coûts qui en résultent. Il est interdit d'utiliser l'appareil à proximité de dispositifs d'assistance médicale.

Freecom ne peut être tenu responsable de dommages, de pertes de données ou des dommages consécutifs, quels qu'ils soient (y compris, sans limitation, les dommages dûs à des pertes de profits commerciaux, à une interruption d'activité, à une perte d'informations commerciales ou à d'autres pertes financières) résultant de l'usage ou de l'impossibilité d'utiliser ce produit Freecom, même si Freecom a été informé des risques de tels dommages.

Nous nous réservons le droit de mettre nos produits à jour en fonction des progrès technologiques.

Manuel de l'utilisateur

Généralités......page 4

Mesures de précaution......page 5

Freecom ToughDrive......page 6

Chapitre 1 :

Installation du matériel......page 7

Chapitre 2 :

Installation du pilote......page 7

Chapitre 3 :

Installation du logiciel d'application....page 8

Chapitre 4 :

Freecom Hard Drive Protection Tool ......page 10

Chapitre 5 :

Utilisation de Freecom Turbo USB 2.0 (PC) ......page 19

Chapitre 6 :

Partitionner votre Freecom ToughDrive ......page 20

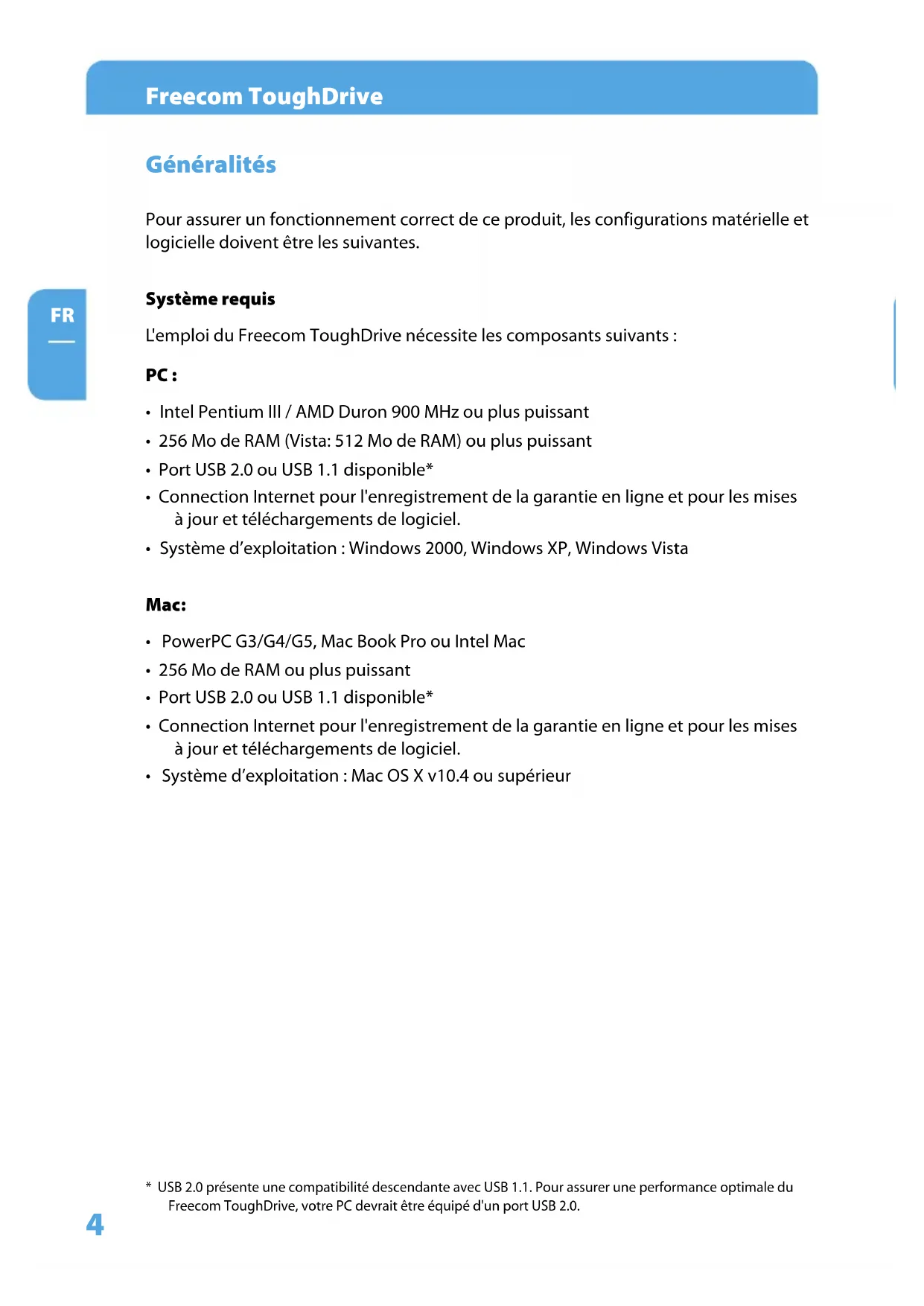

Généralités

Pour assurer un fonctionnement correct de ce produit, les configurations matérielle et logicielle doivent être les suivantes.

Système requis

L'emploi du Freecom ToughDrive nécessite les composants suivants :

PC :

• Intel Pentium III / AMD Duron 900 MHz ou plus puissant
  • 256 Mo de RAM (Vista: 512 Mo de RAM) ou plus puissant
• Port USB 2.0 ou USB 1.1 disponible*
• Connection Internet pour l'enregistrement de la garantie en ligne et pour les mises à jour et téléchargements de logiciel.
• Système d'exploitation : Windows 2000, Windows XP, Windows Vista

Mac:

• PowerPC G3/G4/G5, Mac Book Pro ou Intel Mac
• 256 Mo de RAM ou plus puissant
- Port USB 2.0 ou USB 1.1 disponible*
- Connection Internet pour l'enregistrement de la garantie en ligne et pour les mises à jour et téléchargements de logiciel.
- Système d'exploitation : Mac OS X v10.4 ou supérieur

Mesures de précaution

Pour vous assurer que votre Freecom ToughDrive fonctionne correctement, veuillez observer les précautions suivantes. Si celles-ci ne sont pas respectées, la garantie peut être annulée et le Freecom ToughDrive risque d'être endommagé.

- Désactivez le Freecom ToughDrive par le biais du système d'exploitation (option permettant de débrancher ou d'éjecter un périphérique dans la barre des tâches Windows) avant de débrancher le câble, faute de quoi des données risquent d'être predues.

- Ne laissez pas tomber le Freecom ToughDrive (plus de 2 m) ou ne l'exposez pas à d'autres chocs mécaniques brusques, qui pourraient occasionner des pertes de données ou endommager le disque dur.

- N'utilisez pas le Freecom ToughDrive si la température ambiante est inférieure à 10°C ou supérieure à 35°C.

- Si le Freecom ToughDrive est déplacé d'un environnement frais vers un environnement plus chaud, laissez-le s'adapter à la température ambiante avant de l'utiliser. En effet, de la condensation peut se former à l'intérieur du lecteur et nuire à son bon fonctionnement.

- Ne posez pas de liquides ou de boissons sur le Freecom ToughDrive. Si des liquides sont renversés et entrent en contact avec des composants électroniques à l'intérieur du botîtier du lecteur, celui-ci sera endommagé et ne fonctionnera plus correctement.

- N'utilisez pas le Freecom ToughDrive dans un environnement poussiéreux. Trop de poussière à l'intérieur du lecteur peut endommager l'électronique interne et empêcher le fonctionnement correct du lecteur.

• Le fait d'ouvrir le Freecom ToughDrive annule la garantie.

- USB 2.0 présentant une compatibilité descendante avec USB 1.1, le Freecom ToughDrive peut être connecté à tous les ports USB. Cependant, la performance du Freecom ToughDrive (vitesse de transfert de données) sera notablement plus faible s'il est connecté à un port USB 1.1 plutôt qu'à un port USB 2.0.

Sur certains ordinateurs, il se peut que l'alimentation fournie par le port USB ne soit pas suffisante pour alimenter le ToughDrive. Dans ce cas, il est nécessaire d'utiliser une alimentation externe.

Pour des raisons de sécurité, n'utilisez que l'alimentation Freecom portant la référence 30921. N'utilisez aucune autre alimentation !

Freecom ToughDrive

Freecom ToughDrive

Le transfert de données à grande vitesse via l'interface USB 2.0 en fait l'outil idéal pour le stockage de données, le partage de fichiers, l'archivage, le audio playback et toutes les applications nécessitant un accès rapide à des fichiers.

Pour des raisons pratiques, le disque dur Freecom ToughDrive a été partitionné (1 partition) et préformaté (système de fichiers FAT32). Le format FAT32 assure une interchangeabilité maximale entre le Freecom ToughDrive et d'autres ordinateurs. Si vous choisissez de formater le Freecom ToughDrive dans un autre système de fichiers (par ex. NTFS), sachez que vous pourrez rencontrer des problèmes si vous connectez le Freecom ToughDrive à une autre ordinateur que celui avec lequel vous l'avez formaté.

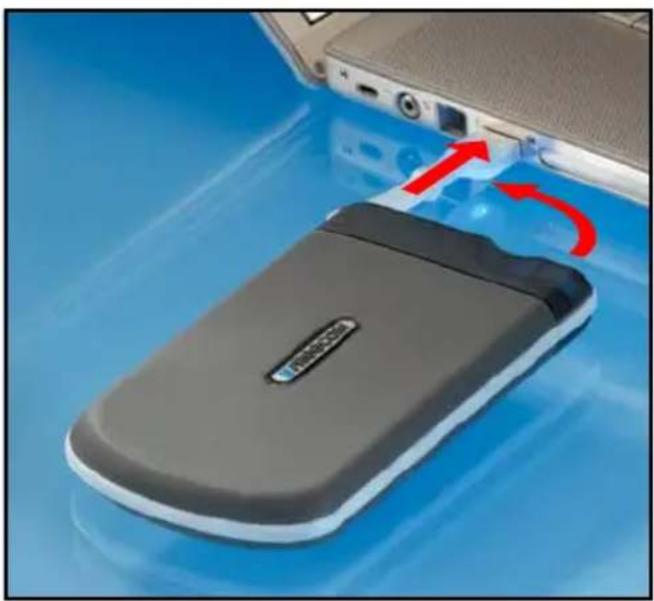

Chapitre 1 : Installation du matériel

Connectez le câble USB à un port de votre Freecom ToughDrive.

USB 2.0 présentant une compatibilité descendante avec USB 1.1, le ToughDrive peut être connecté à tous les ports USB. Cependant, la performance du Freecom ToughDrive (vitesse de transfert de données) sera notablement plus faible s'il est connecté à un port USB 1.1 plutôt qu'à un port USB 2.0.

Sur certains ordinateurs, il se peut que l'alimentation fournie par le port USB ne soit pas suffisante pour alimenter le ToughDrive. Dans ce cas, il est nécessaire d'utiliser une alimentation externe.

Pour des raisons de sécurité, n'utilisez que l'alimentation Freecom portant la référence 30921. N'utilisez aucune autre alimentation !

Chapitre 2 : Installation du pilote

Aucun pilote supplémentaire n'est nécessaire pour Windows 2000 / XP / Vista et Mac OS X. Les pilotes requis sont automatiquement installés par le système d'exploitation lors du branchement du lecteur.

Chapitre 3 : Installation du logiciel d'application

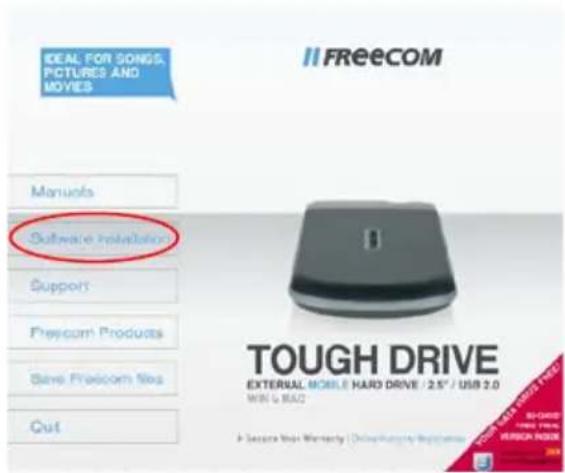

3.1 Installation du logiciel PC

1. Cliquez sur « StartPC.exe » dans le répertoire principal du Disques durs. Le menu d'accueil Freecom apparaît.

IDEAL FOR SONGS, PICTURES AND MOVIES IELECOM MANuels Software installation Support Prepcum Products Save Premium files Cut TOUGH DRIVE EXTERNAL MOBILE HARD DRIVE / 2.5" / USB 2.0 WIN & READ & Secure Your Warranty | Download/My Documents YOU ARE YOUR HOME FREE FIVE YOU ARE YOUR HOME FREE FIVE

1. Cliquez sur « Software Installation » -> « NTI Shadow », « NTI Ripper » ou autre logiciel. L'installation du logiciel démarre. Suivez les instructions apparaissant à l'écran et confirmez avec « Suivant » pour poursuivre l'installation.

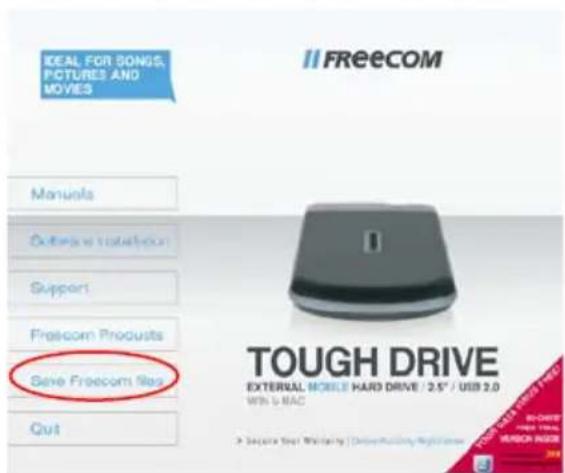

3.1.1 Sauvegarde des données Freecom

Les manuels d'utilisateur et logiciels complémentaires (s'ils existent) ont été mémorisés sur le disque dur. Il est recommandé de copier ces fichiers après le de votre ordinateur (« Mes documents » / « Freecom »). Vous disposez ainsi à tout moment d'une copie de sauvegarde pour le cas où vous reformateriez le lecteur (par mégarde) ou que vous effaceriez les fichiers.

Une sauvegarde des fichiers concernés sur votre ordinateur depuis le disque dur externe peut être réalisée de la manière la plus simple.

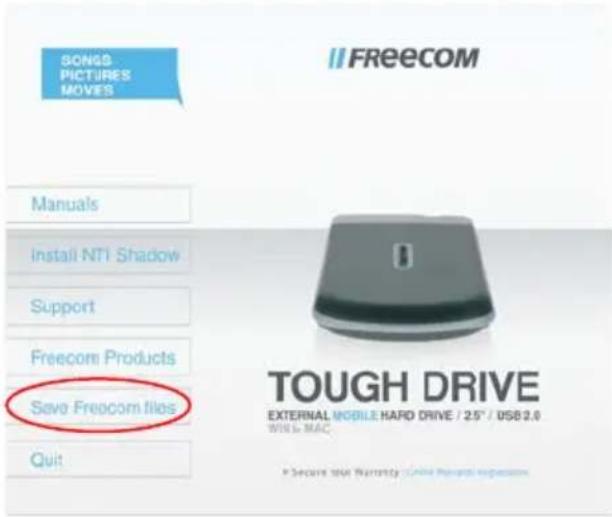

1. Cliquez sur le bouton « Save Freecom files ».
2. Toutes les données fournies sur le disque dur Freecom sont sauvegardées sous « Mes documents » dans le dossier « Freecom ».

KEAL FOR SONGS, PICTURES AND MOVIES FREECOM Manuals Outbreak details Support Freecom Products Save Freecom Red Quit TOUGH DRIVE EXTERNAL MOBILE HARD DRIVE / 2.5" / USB 2.0 WIN & MAC > Secure Your Privacy | Downloading/Reg/Server 30-ORDER FREE TANGS WISCH ORDER

3.2 Installation du logiciel Mac

1. Cliquez sur « Start MAC » dans le répertoire principal du Disques durs. Le menu d'accueil Freecom apparaît.

SONGS PICTURES MOVES Manuals Install NT1 Shadow Support Freecom Products Save Freecom files Quit FREECOM TOUGH DRIVE EXTERNAL MOBILE HARD DRIVE / 2.5" / USB2.0 MIN & MAC ? Save your memory drive power exponnion

1. Cliquez sur « Install NTI Shadow ». L'installation du logiciel démarre. Suivez les instructions apparaissant à l'écran et confirmez avec « Suivant » pour poursuivre l'installation.

3.2.1 Sauvegarde des données Freecom

Les manuels d'utilisateur et logiciels complémentaires (s'ils existent) ont été mémorisés sur le disque dur. Il est recommandé de copier ces fichiers après le de votre ordinateur (« Documents » / « Freecom »). Vous disposez ainsi à tout moment d'une copie de sauve-garde pour le cas où vous reformateriez le lecteur (par mégarde) ou que vous effaceriez les fichiers.

Une sauvegarde des fichiers concernés sur votre ordinateur depuis le disque dur externe peut être réalisée de la manière la plus simple.

1. Cliquez sur le bouton « Save Freecom files ».
2. Toutes les données fournies sur le disque dur Freecom sont sauvegardées sous « Documents » dans le dossier « Freecom ».

SONGS PICTURES MOVES MANUALS Install NTI Shadow Support Freecom Products Save Freecom files Quit FREECOM TOUGH DRIVE EXTERNAL MOBILE HARD DRIVE / 25" / USB2.0 WIN3 MAC * Secure total warranty - Online Repeats Exposition

Chapitre 4 : Freecom Hard Drive Protection Tool

4.1 Utilisation du programme de service pour la protection du disque dur Freecom (PC)

Votre Freecom ToughDrive est doté d'une protection. On obtient ainsi une protection optimale. Cela revient à dire que vos données sont également protégées lorsque le dis-que dur interne est démonté et raccordé à un autre ordinateur. Un accès aux données n'est alors plus possible.

Lorsque votre PCest éteint ou bien placé en veille, nous vous recommandons de débrancher complètement le ToughDrive du PC afin que la protection par mot de passe soit de nouveau activée. Certains PC alimentent en électricité des appareils USB même en état de veille. Vous restez ainsi connecté avec votre mot de passe.

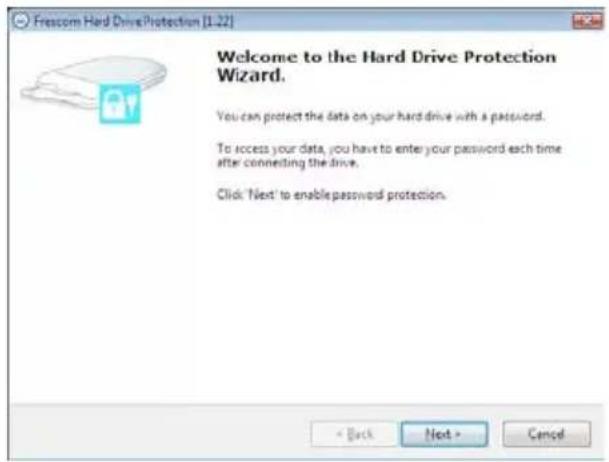

4.1.1 Configuration de la protection par mot de passe

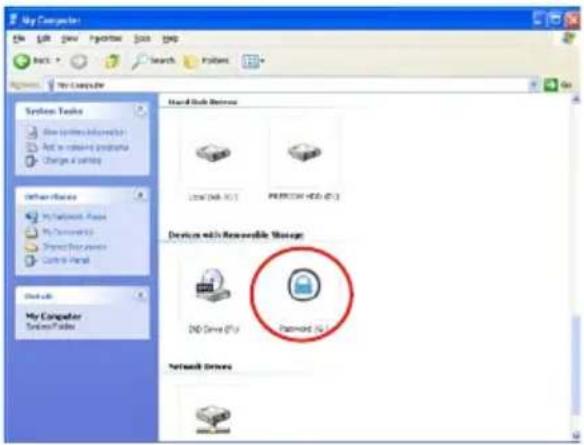

1. Raccorder le Freecom ToughDrive à votre PC. Dans la zone de desktop „Poste de travail“ sont affichés un lecteur de disque dur („FREECOM HDD“) et un lecteur virtuel de CD-ROM („Password“).

Le lecteur de CD-ROM est une partition non effaçable située sur votre ToughDrive, dans laquelle le logiciel est mémorisé pour la protection du disque dur Freecom. De cette manière, vous disposez à tout moment de la protection par mot de passe en cas de besoin, l'application correspondante ne pouvant être effacée par mégarde.

1. Si le lecteur virtuel de CD-ROM ne peut être ouvert automatiquement après le raccordement du disque dur, double-cliquer sur le symbole destiné au lecteur virtuel de CD-ROM („Password“) pour l'ouverture.

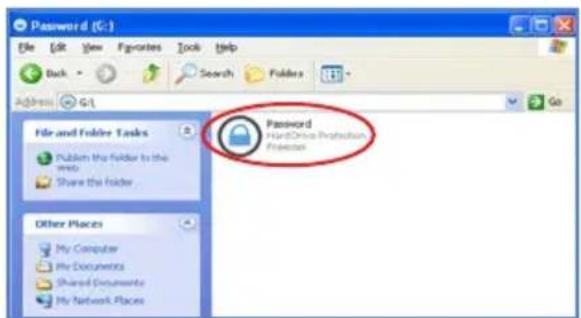

1. Double-cliquer sur le symbole „Password.exe“ pour démarrer le logiciel destiné à la protection du disque dur Freecom. L'assistant destiné à la protection du disque dur est démarré. Cliquer sur „Continuer“ pour poursuivre.

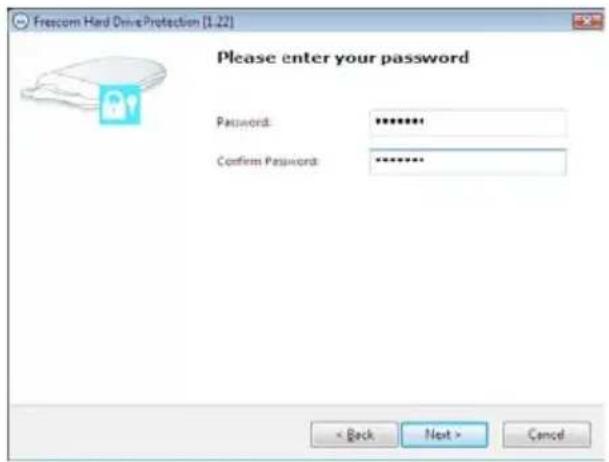

1. Entrez un mot de passe de votre choix. Ce mot de passe est nécessaire pour l'accès à la partition protégée. Confirmer le mot de passe dans le deuxième champ en le répétant et cliquer sur „Continuer”.

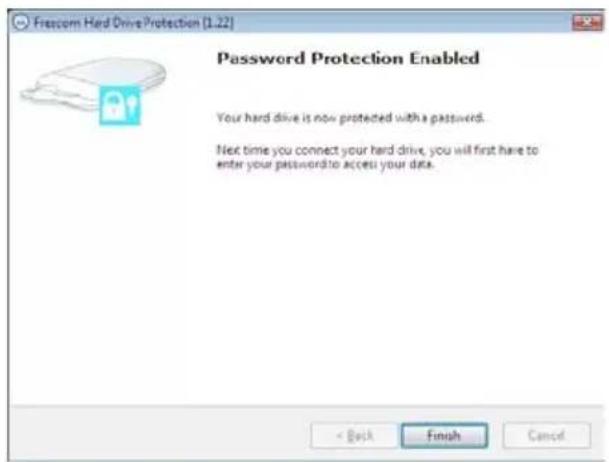

1. Votre disque est dorénavant protégé par un mot de passe. Cliquer sur „Terminer“ pour quitter l’assistant.

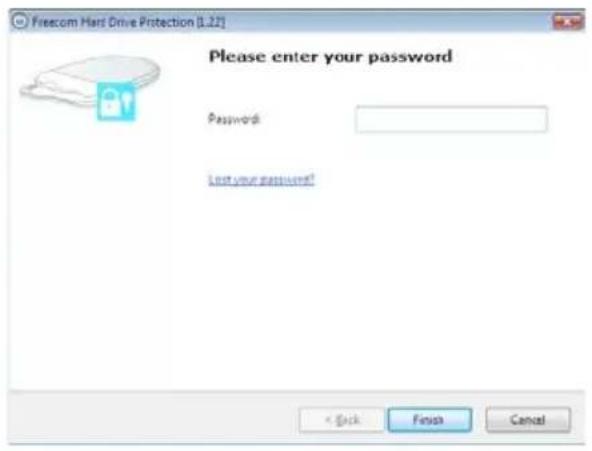

Accès au disque dur codé à l'aide d'un mot de passe

1. Ouvrir le lecteur virtuel de CD-ROM et double-cliquer sur „Password.exe“. Le programme de service est lancé pour la protection du disque dur Freecom.
2. Entrer le mot de passe et cliquer sur „Terminer“. Vous avez accès dorénavant, depuis la zone „Poste de travail“, à votre disque dur protégé par un mot de passe.

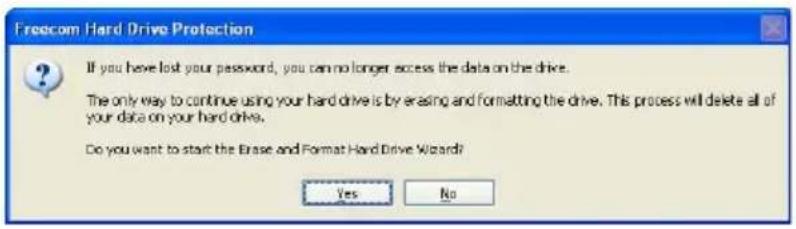

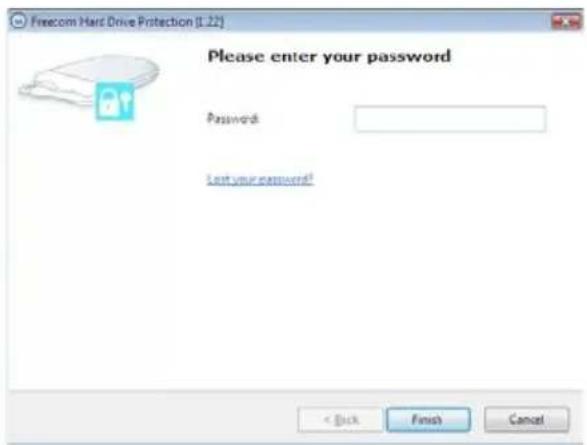

Mot de passe oublié – que faire ?

Lorsque vous avez oublié votre mot de passe, vous ne pouvez plus accéder à vos données. La seule possibilité qui vous est offerte de pouvoir poursuivre l'utilisation de votre ToughDrive est d'effacer le disque dur et de le reformater.

Attention ! Si vous effacez et reformatez le disque dur, toutes les données antérieurement mémorisées sur celui-ci seront perdues. Toutes les données contenues dans ce lecteur seront détruites !

Effacez et formatez votre disque dur dans l'ordre suivant :

1. Démarrer „Password.exe“ depuis le lecteur virtuel de CD-ROM.

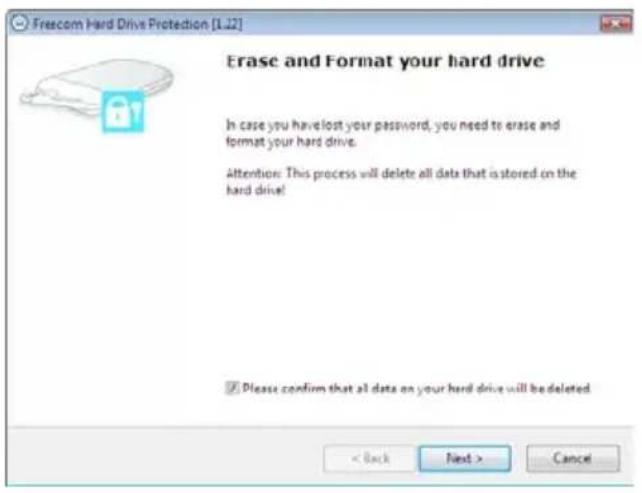

1. Cliquer sur „Mot de passe oublié ?“ et confirmer que vous désirez démarrer l’assistant pour l’effacement et le formatage du disque dur.

1. Avant de continuer, vous devez consentir à l'effacement de toutes les données sur votre disque dur. Cliquer sur „Continuer“ pour poursuivre.

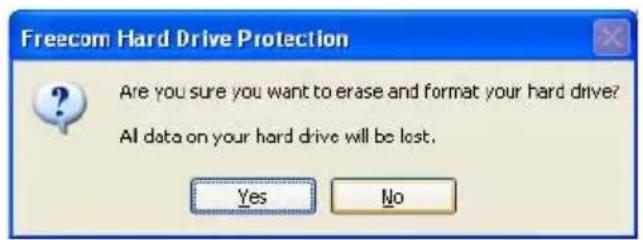

1. Vous êtes, pour finir, invité une deuxième fois à confirmer que vous souhaitez effacer et formater le disque dur. Si vous cliquez à présent sur „Oui“, toutes les données seront effacées irrévocablement. Cette opération peut durer jusqu'à 2 heures.

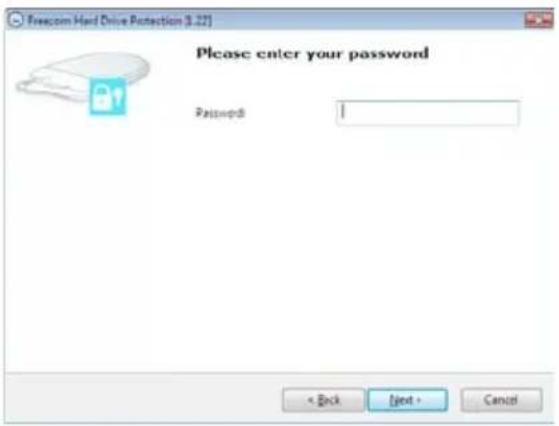

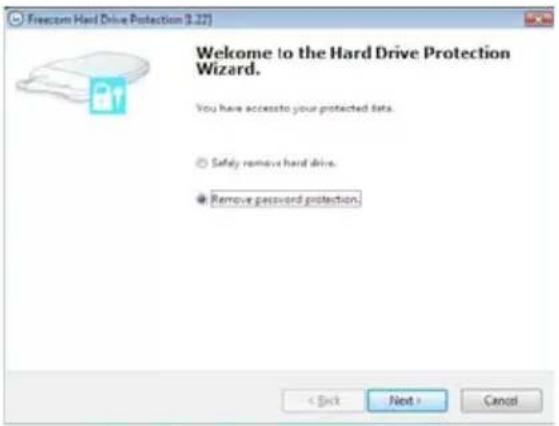

Suppression du codage par mot de passe

Il est possible de supprimer la protection par mot de passe, de telle sorte que les données soient visibles à tout moment après le raccordement du lecteur.

1. Assurez-vous que vous avez déjà démarré „Password.exe“ pour obtenir l'accès à vos données protégées.
2. Dès que vous avez accès à vos données protégées, redémarrez „Password.exe“ et sélectionnez „Supprimer codage par mot de passe“. Cliquer sur „Continuer“ pour poursuivre.

1. Entrer le mot de passe et cliquer sur „Terminer“.

1. La protection par mot de passe est à présent supprimée et vous avez accès à vos données de manière illimitée.

4.2 Utilisation du programme de service pour la protection du disque dur Freecom (Mac)

Votre Freecom ToughDrive est doté d'une protection. On obtient ainsi une protection optimale. Cela revient à dire que vos données sont également protégées lorsque le dis-que dur interne est démonté et raccordé à un autre ordinateur. Un accès aux données n'est alors plus possible.

Lorsque votre Mac est éteint ou bien placé en veille, nous vous recommandons de débrancher complètement le ToughDrive du Mac afin que la protection par mot de passe soit de nouveau activée. Certains Mac alimentent en électricité des appareils USB même en état de veille. Vous restez ainsi connecté avec votre mot de passe.

4.2.1 Configuration de la protection par mot de passe

1. Raccorder le Freecom ToughDrive à votre Mac. Dans la zone de desktop „Poste de travail“ sont affichés un lecteur de disque dur („FREECOM HDD“) et un lecteur virtuel de CD-ROM („Password“).

Le lecteur de CD-ROM est une partition non effaçable située sur votre ToughDrive, dans laquelle le logiciel est mémorisé pour la protection du disque dur Freecom. De cette manière, vous disposez à tout moment de la protection par mot de passe en cas de besoin, l'application correspondante ne pouvant être effacée par mégarde.

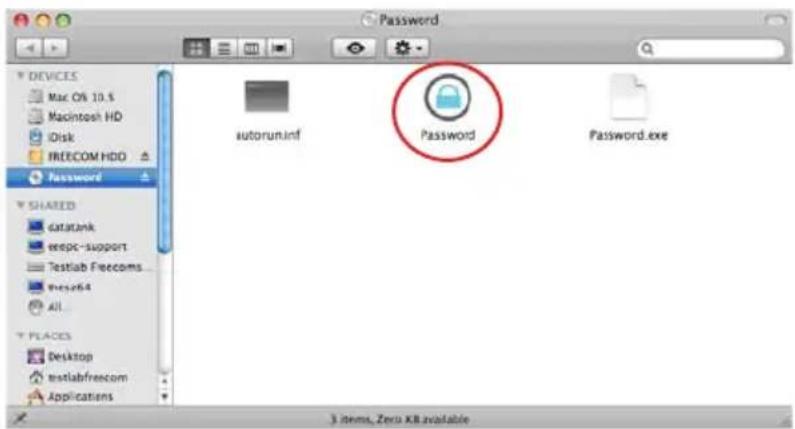

1. Ouvrir le lecteur de CD-ROM et double-cliquer sur „Password“.

Password DEVICES Mac Ofk 10.5 Macintosh HD Disk FREECOM HDD Password SHARED dataLink eepc-support Testlab Freecoms... Ever264 All PLACES Desktop testlabfreecom Applications autorun.inf Password Password.exe 3 items, Zemu KB available

Freecom ToughDrive

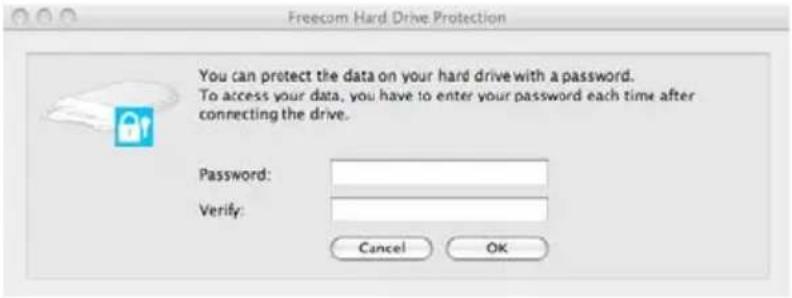

1. Entrez un mot de passe de votre choix. Ce mot de passe est nécessaire pour l'accès à la partition protégée. Confirmer le mot de passe dans le deuxième champ en le répétant et cliquer sur „OK“.

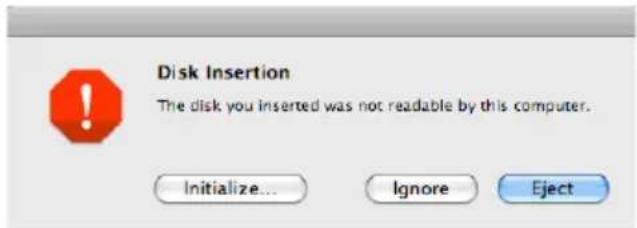

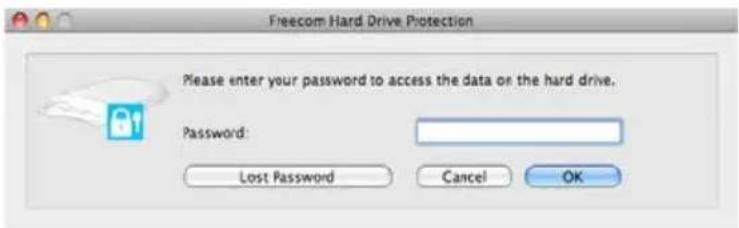

Accès au disque dur codé à l'aide d'un mot de passe

1. Raccorder le Freecom ToughDrive à votre Mac. Il est alors indiqué dans une fenêtre d'avertissement que le disque inséré ne peut être lu. Cliquer sur „Ignorer“.

1. Démarrer „Password“ depuis le lecteur de CD-ROM. Vous êtes invité à entrer votre mot de passe pour avoir accès au disque dur. Entrer le mot de passe et cliquer sur „OK“. Vous avez à présent accès à votre ToughDrive de manière illimitée.

Mot de passe oublié – que faire ?

Si vous avez oublié votre mot de passe, vous ne pouvez plus accéder à vos données. La seule possibilité qui vous est offerte de pouvoir poursuivre l'utilisation de votre ToughDrive est d'effacer le disque dur et de le reformater.

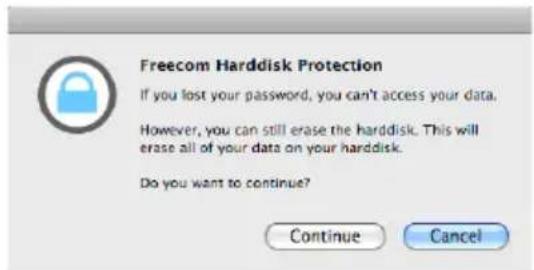

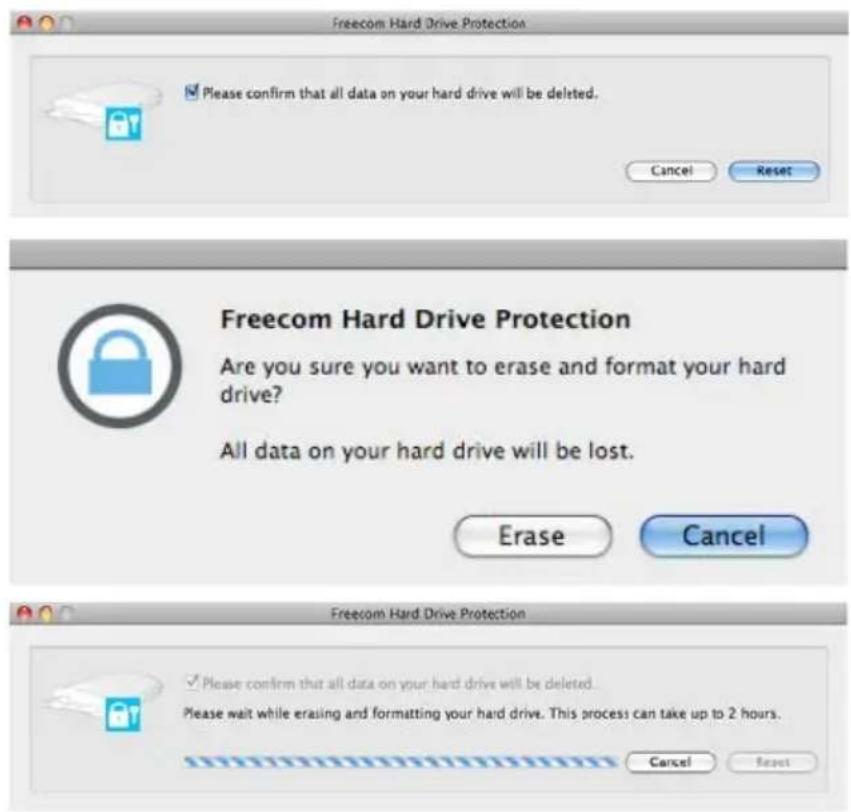

Attention ! Si vous effacez et reformatez le disque dur, toutes les données antérieurement mémorisées sur celui-ci seront perdues. Toutes les données contenues dans ce lecteur seront détruites !

Effacez et formatez votre disque dur dans l'ordre suivant :

1. Démarrer „Password“ depuis le lecteur virtuel de CD-ROM et cliquer sur „Mot de passe oublié“. Il vous est demandé si vous souhaitez effacer et formater votre disque dur. Cliquer sur „Continuer“.

1. Marquer d'un crochet la case de contrôle en cliquant. Vous déclarez ainsi consentir à ce qu toutes les données contenues dans votre disque dur soient détruites. Puis cliquer sur „Effacer“. Votre disque dur est effacé et formaté. Cette opération peut durer jusqu'à 2 heures.

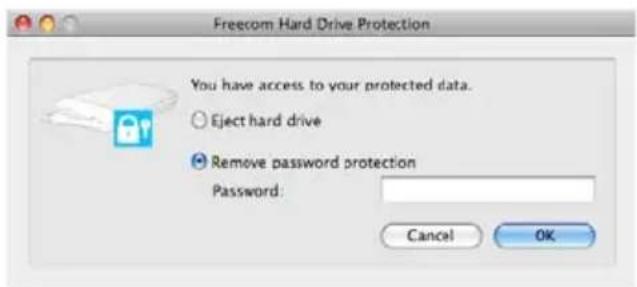

Suppression du codage par mot de passe

Il est possible de supprimer la protection par mot de passe, de telle sorte que les données soient visibles à tout moment après le raccordement du lecteur.

1. Assurez-vous que vous avez déjà démarré „Password.exe“ pour obtenir l'accès à vos données protégées.
2. Dès que vous avez accès à vos données protégées, redémarrez „Password.exe“ et sélectionnez „Supprimer codage par mot de passe“.

1. Entrer le mot de passe et cliquer sur „OK“.

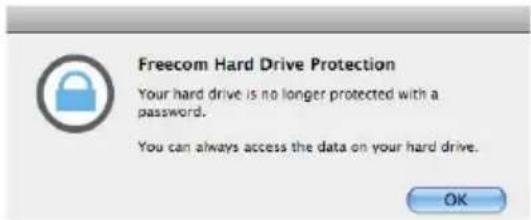

2. La protection par mot de passe est à présent supprimée et vous avez accès à vos données de manière illimitée.

Chapitre 5: Utilisation de Freecom Turbo USB 2.0 (PC)

En installant le pilote Turbo-USB-2.0, vous pouvez accroître notablement le taux de transfert des données pour votre ToughDrive (jusqu'à 40 % plus rapide qu'avec Standard-High-Speed-USB).

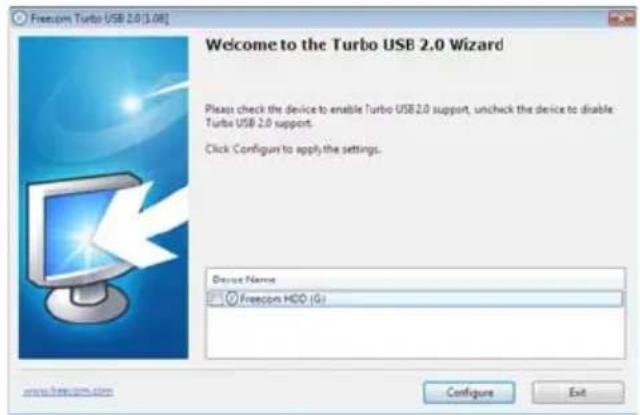

Activation du pilote Turbo-USB-2.0

1. Raccorder le Freecom ToughDrive à votre PC.
2. Démarrer „Start.exe“ depuis votre ToughDrive et appeler „Software Installation“ -> „Freecom Turbo USB 2.0“.
3. L'assistant Freecom-Turbo-USB-2.0 apparaît.

1. Marquer d'un crochet l'entrée du lecteur en cliquant sur la souris et cliquer sur "Configurer" pour activer le pilote Turbo-USB-2.0 destiné au Freecom ToughDrive.

Désactivation du pilote Turbo-USB-2.0

1. Raccorder le Freecom ToughDrive à votre PC.
2. Démarrer „Start.exe“ depuis votre ToughDrive et appeler „Software Installation“ -> „Freecom Turbo USB 2.0“.
3. L'assistant Freecom-Turbo-USB-2.0 apparaît. Enlever le crochet à gauche de l'entrée du lecteur en cliquant sur la souris et cliquer sur „Configurer“ pour activer le pilote Turbo-USB-2.0 destiné au Freecom ToughDrive.

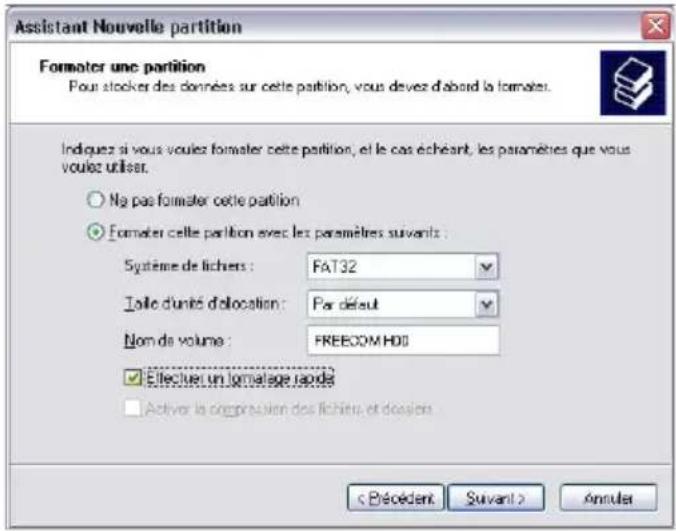

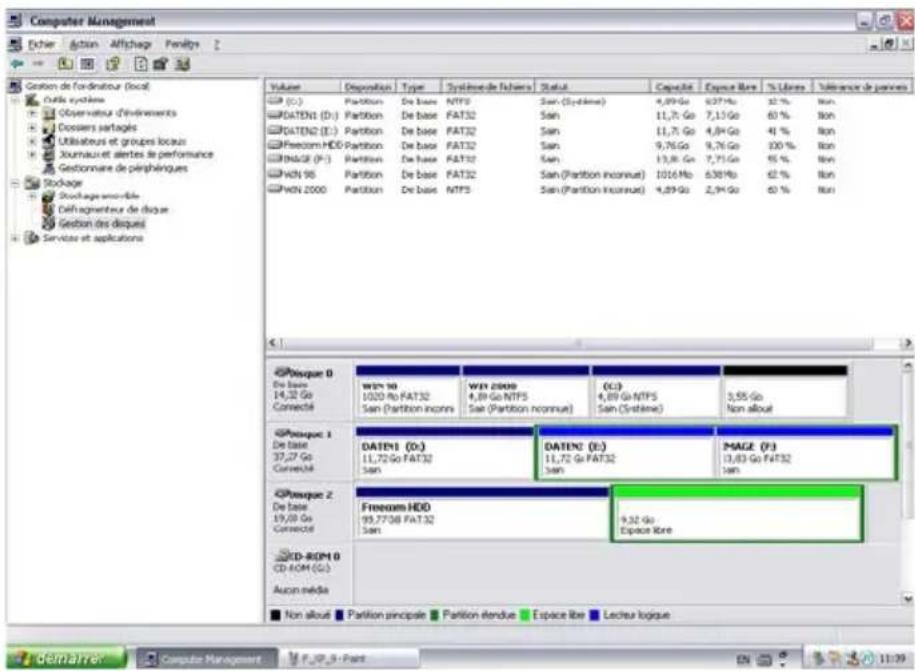

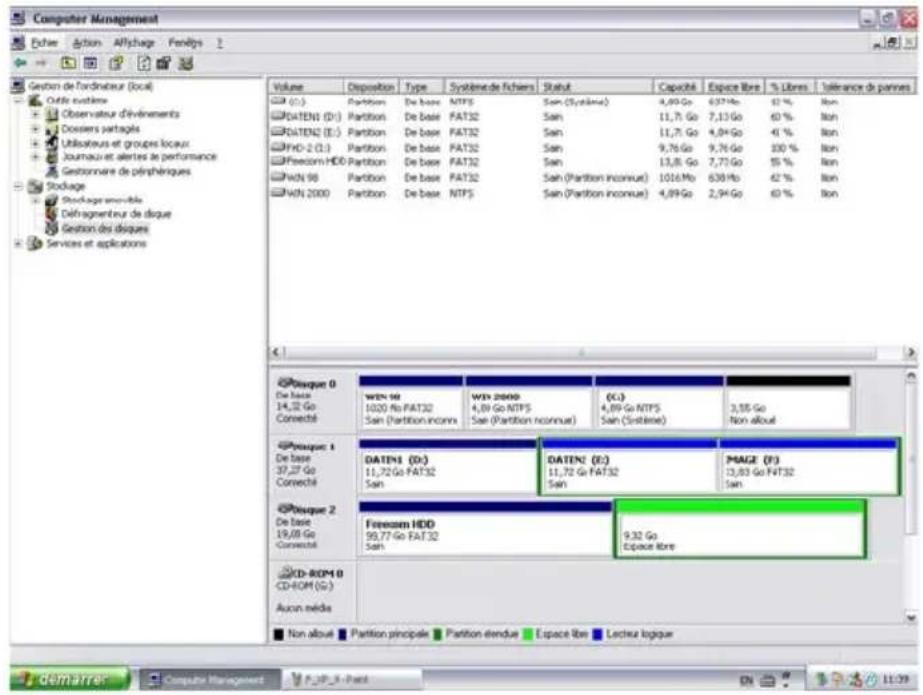

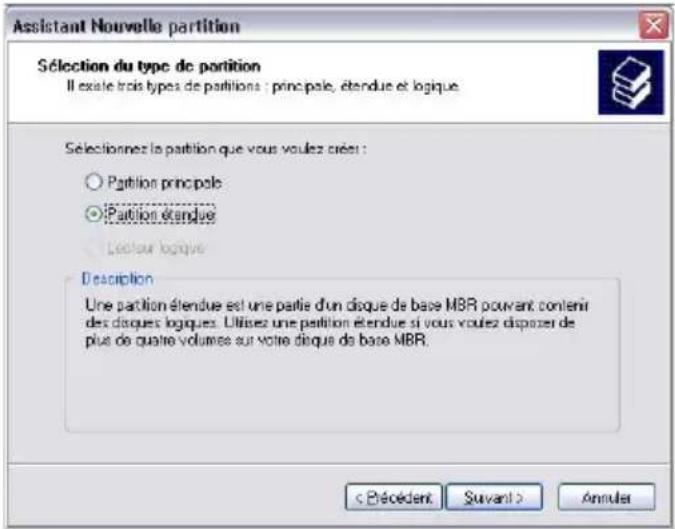

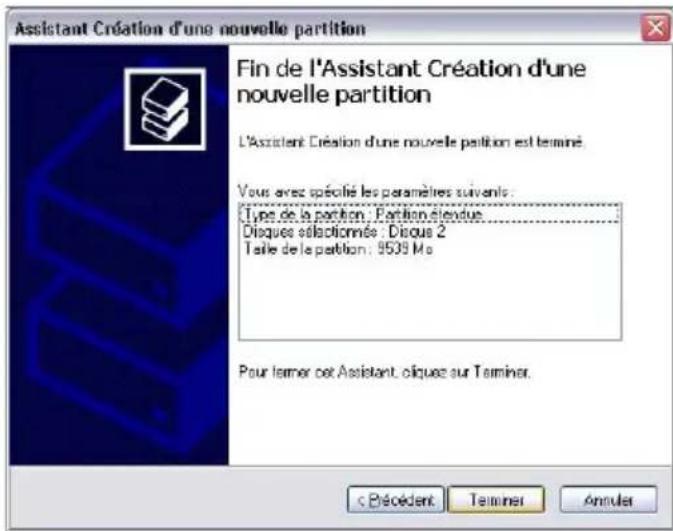

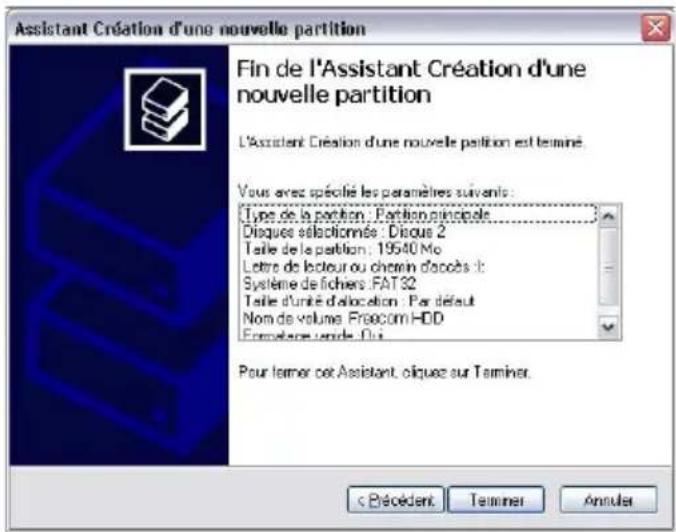

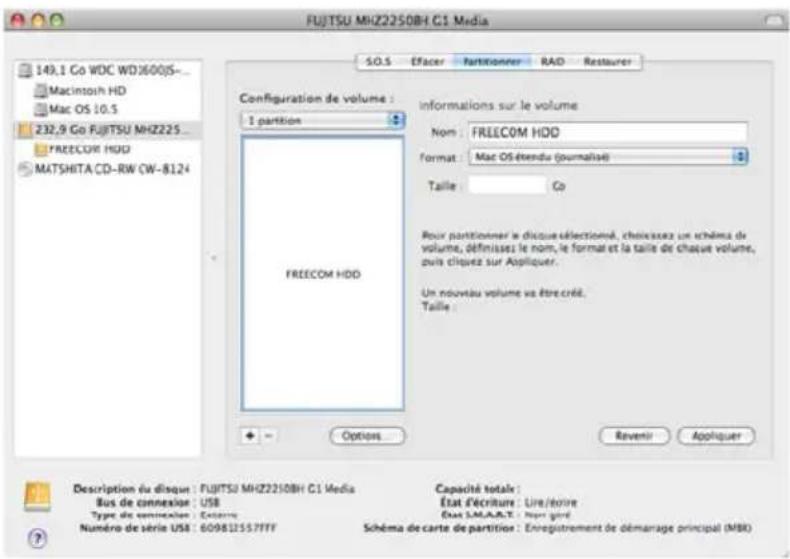

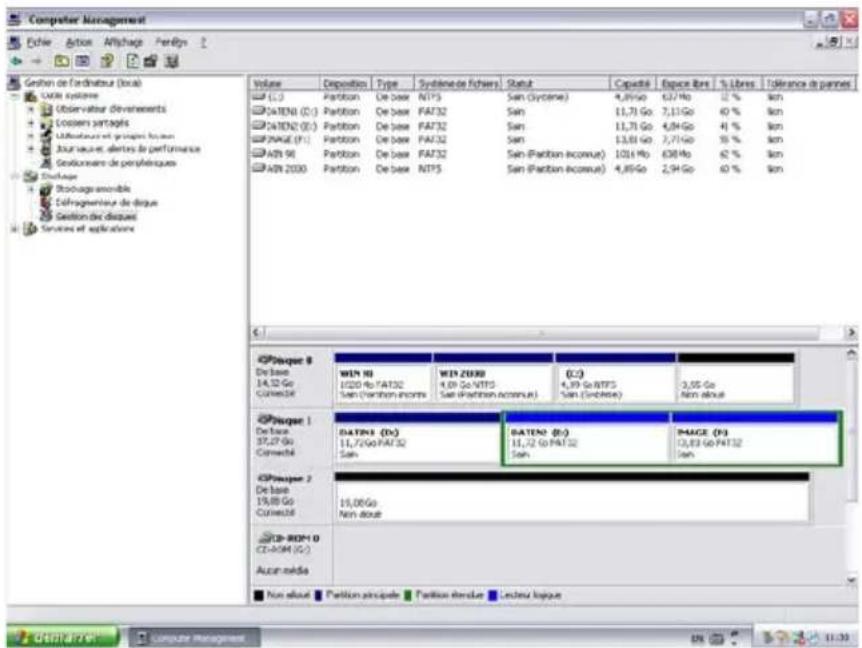

Chapitre 6 : Partitionner votre Freecom ToughDrive

6.1 Généralités

Votre Freecom ToughDrive a été partitionné et formaté pour vous offrir le maximum de capacité et de compatibilité. Le système de fichiers FAT32 a été retenu pour vous permettre de lire vos données sur n'importe quel ordinateur courant. Nous vous conseillons de ne pas changer la configuration initiale de votre Freecom ToughDrive.

Pour certains utilisateurs cependant, un système de fichiers différent pourra être mieux approprié. Ce manuel indique les limitations actuelles des systèmes de fichiers les plus courants et donne les instructions vous permettant d'adapter le Freecom ToughDrive à vos besoins.

6.2 Caractéristiques des systèmes de fichiers

Se reporter aux tableaux ci-dessous pour un aperçu des caractéristiques :

Systèmes de fichiers pris en charge par différents systèmes d'exploitation

Systéme d'exploitation\Système de fichiers	FATFAT32NTFS		HFS+
Windows 2000 oui oui	oui non
Windows XP / Vista oui	oui oui non
Mac OS X oui oui oui (seul-		ment lire)	oui

Taille maximale d'une partition

Systéme d'exploitation\Système de fichiers	FATFAT32NTFS			HFS+
Windows 2000 4 Go* 32 Go	16 To -
Windows XP / Vista	4 Go* 32 Go	16 To -
Mac OS X 10.1.x	-	128 Go	-	2 To
Mac OS X 10.2.x	-	128 Go	-	8 To
Mac OS X 10.3.x	-	(->128 Go)	-	16 To
Mac OS X 10.4.x	-	(->128 Go)	-	16 To
Mac OS X 10.5.x	-	(->128 Go)	-	16 To

* Les partitions FAT de plus de 2 Go ne peuvent uniquement être prises en charge que par Windows 2000 / XP / Vista.

Exemple de plusieurs partitions et systèmes de fichiers différents sur un Freecom ToughDrive

Capacité totale du ToughDrive\Système de fichiers	NTFSFAT32
80 Go 60 Go 20 Go

Remarque : L'écriture sur des disques durs formatés en NTFS n'est possible que sous Windows 2000 / XP / Vista.

L'exemple ci-dessus représente une solution appropriée pour les utilisateurs de Windows 2000 / XP / Vista devant parfois partager des données avec des Macs.

Pour le stockage des données sous Windows 2000 / XP / Vista, les deux partitions peuvent être utilisées. Etant donné que le système de fichiers NTFS n'est pas pris en charge par Mac, les données devant être partagées avec ces systèmes d'exploitation doivent être stockées sur la partition FAT32.

Suivre les étapes suivantes pour adapter le ToughDrive à vos besoins.

6.3 Partionner votre ToughDrive sous Windows 2000 / XP / Vista

6.3.1 Supprimer une partition sur le Freecom ToughDrive, sous Windows 2000 / XP / Vista

1. Cliquer l'icône "Poste de travail" sur le bureau avec le bouton droit de la souris.
2. Sélectionner l'option "Gérer".
3. Sélectionner l'option "Stockage"-> "Gestionnaire de disque".
4. Sélectionner votre disque dur externe et cliquer à droite sur la partition.
5. Sélectionner "Supprimer la partition" et confirmer en cliquant sur "Oui". La partition est supprimée.

6.3.2 Créer une partition sur le Freecom ToughDrive, sous Windows 2000 / XP / Vista

Les étapes suivantes vous guideront dans le processus de création de partitions sur votre Freecom ToughDrive. Ensuite, votre ToughDrive sera prêt à être utilisé et une lettre de lecteur lui sera attribuée.

1. Cliquer l'icône "Poste de travail" sur le bureau avec le bouton droit de la souris.
2. Sélectionner l'option "Gérer".
3. Sélectionner l'option "Stockage"-> "Gestionnaire de disque".
4. Sélectionner le disque dur qui est "non alloué". Assurez-vous que le disque complet est bien "non alloué".

Computer Management Echie Action Attnage Perign Gestion de l'ordmatur (local) Local systems Observateur dévénements Coorsers portagés Utilisanteurs et groupes finanien Pour seque, alerts de performance Gestionnaire de prophèques Délange Étoumagissement Détrégagement de disque Gestion des disques Services et applications Volume Disposition Type Sychnisse de fichiers Status Capéité Expos Ibrs % Libres Télérance de pannes (L3) Partition De base NTPS San (Systeme) 4,950 Go 627 Go 12% km DATEN1 (D:) Partition De base FAT32 San 11,71 Go 7,11 Go 40% km DATEN2 (D:) Partition De base FAT32 San 11,71 Go 4,84 Go 41% km PAGE (F:) Partition De base FAT32 San 13,81 Go 7,71 Go 31% km A28 90 Partition De base FAT32 San (Partition income) 1034 Go 638 Go 62% km A28 2030 Partition De base NTPS San (Partition income) 4,89 Go 2,94 Go 60% km Papiere 8 De base: 14,32 Go Cumédi WIN No WIN ZU30 (C:) (20 Do FAT32 4,99 Go NTPS 4,99 Go NTPS San (Partition income) San (income) 3,05 Go Papiere 1 De base: 37,27 Go Cumédi DATEN1 (D:) 11,72 Go FAT32 DATEN2 (B:) 11,72 Go FAT32 IMAGE (H) San 13,83 Go FAT32 San Papiere 2 De base: 19,88 Go Cumédi 15,08 Go Non about Papiere principale Partite d'entre Leclure logique CD-ROM 0 CE-ADM (C:) Accrédia Non about Partition principale Partite d'entre Leclure logique Disharren Computer Management

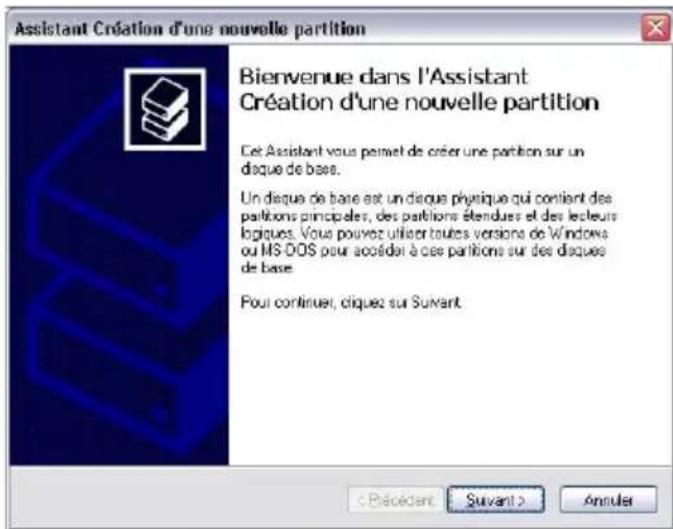

1. Cliquer avec le bouton droit de la souris sur le secteur « non alloué » et sélectionner l'option « Nouvelle partition » (Windows 2000 : Assistant pour la création de partition). L'assistant pour la création de partition s'affiche. Cliquer sur « Suivant ».

Assistant Création d'une nouvelle partition Bienvenue dans l'Assistant Création d'une nouvelle partition Cer Assistant vous permet de créer une partition sur un disque de base. Un disque de base est un disque physique qui contient des partitions principales, des partitions étendues et des lecteurs logiques. Vous pouvez utiliser toutes versions de Windows ou MS-DOS pour accédé à ces partitions sur des disques de base. Pour continuer, ciques sur Suivant.

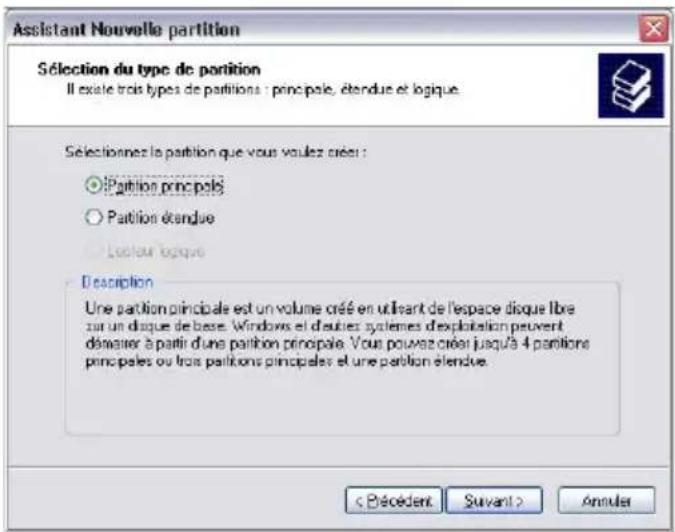

1. Sélectionner « Partition principale » et cliquer sur « Suivant ».

Assistant Nouvelle partition Sélection du type de partition Il existe trois types de partitions : principale, étendue et logique. Sélectionnez la partition que vous voulez créer : ● Partition principale ○ Partition étendue ● Lécteur logique Description Une partition principale est un volume créé en utilisant de l'espace disque libre zur un disque de base. Windows et d'autres systèmes d'exploitation peuvent démater à partir d'une partition principale. Vous pouvez créer jusqu'à 4 partitions principales ou trois partitions principales et une partition étendue.

1. Il est maintenant possible de définir la taille de la partition. Cliquer sur « Suivant » si une seule partition doit être crée. Voir le chapitre suivant (Créer deux partitions ou plus sur le Freecom ToughDrive, sous Windows 2000 / XP / Vista) pour créer plus d'une partition.

Assistant Nouvelle partition Spécifier la taille de la partition Choir une taille de partition qui est comprise entre la taille maximale et la taille minimals. Espace deque maximal en mégacctets (Mo) : 19540 Espace deque minimal en Mo : 8 Taille de la partition en Mo : 19540 C Béciédent Suvant > Annuler

1. Attribuer une lettre de lecteur à votre disque dur. Normalement il suffit d'accepter les options par défaut. Cliquer sur « Suivant ».

Freecom ToughDrive

1. Sélectionner l'option de formatage. Sélectionner soit « FAT32 » ou « NTFS », la taille de l'unité d'allocation doit rester sur « Défaut ». Sélectionner enfin « Effectuer un formatage rapide » et cliquer sur « Suivant ».

Assistant Nouvelle partition Formater une partition Pour stocker des données sur cette partition, vous devez d'abord la formater. Indiqués si vous voulez formater cette partition, et le cas échéant, les paramètres que vous voulez utiliser. ○ Na pas formater cette partition ● Formater cette partition avec les paramètres suivants : Système de fichers : FAT32 Jôle unité d'allocation : Par défaut Nom de volume : FREECOM HDD ✓ Effectuer un tomalsee rapide □ Activir la compression des fichets et doses C Béciédent Suvant > Annulat

1. Cliquer sur « Finir » pour achever de partitionner votre Freecom ToughDrive. Votre Freecom ToughDrive va maintenant être formaté et sera ensuite prêt à l'emploi.

Assistant Création d'une nouvelle partition Fin de l'Assistant Création d'une nouvelle partition L'Assistant Création d'une nouvelle partition est terminé. Vous avez spécifié les paramètres suivants: Type de la partition : Partition principale Disques éloactionnée : Disque 2 Taille de la partition : 19540 Mo Leitre de lecteur ou chemin d'accès : Système de fichiers : FAT 32 Taille d'unité d'allocation : Par défaut Nom de volume : Procom HDD Formulare enide : Oui Pour lemmer cet Assistant, olique sur Taminer. c Béciédant Terminer Annuler

6.3.3 Créer deux partitions ou plus sur le Freecom ToughDrive, sous Windows 2000 / XP / Vista

1. Répéter les étapes du chapitre précédent (Créer une partition sur le Freecom ToughDrive, sous Windows 2000 / XP / Vista) afin de créer la première partition.

2. Cliquer l'icône « Poste de travail » sur le bureau avec le bouton droit de la souris.

3. Sélectionner l'option « Gérer ».

4. Sélectionner l'option « Stockage »-> « Gestionnaire de disque ».

5. Cliquer à droite sur le secteur « non alloué » de votre Freecom ToughDrive et sélectionner l'option « Nouvelle partition » (Windows 2000 : Créer une partition). La fenêtre « Assistant de nouvelle partition » s'affiche (Windows 2000: « Assistant pour la création de partition ») s'affiche. Cliquer sur « Suivant ».

6. Sélectionner « Partition étendue » et cliquer sur « Suivant ».

Assistant Nouvelle partition Sélection du type de partition Il existe trois types de partitions : principale, étendue et logique. Sélectionnez la partition que vous voulez créés : ○ Partition principale ● Partition étendue ○ Lécteur logique Description Une partition étendue est une partie d'un disque de base MBR pouvant contenir des disques logiques. Utilisez une partition étendue si vous voulez disposer de plus de quatre volumes sur votre disque de base MBR. s Précédent Suvant > Annuler

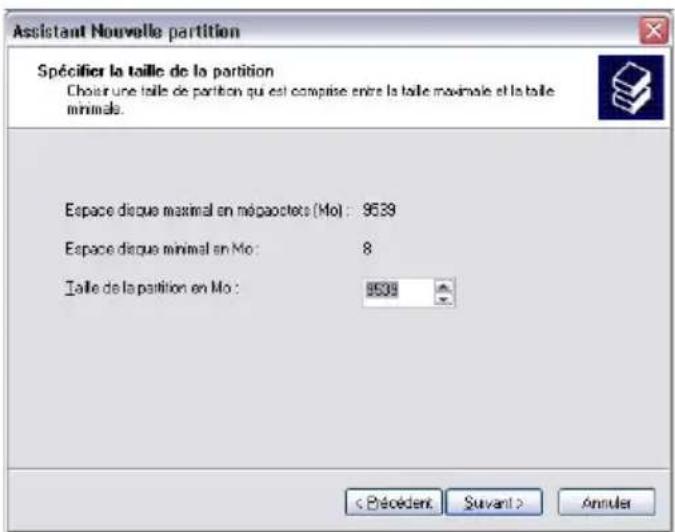

1. Il est maintenant possible de définir la taille de la partition. Enter la taille et cliquer sur « Suivant ».

Assistant Nouvelle partition Spécifier la taille de la partition Choir une taille de partition qui est comprise entre la taille maximale et la taille mimale. Espace disque maximal en mégaocets (Mo) : 9539 Espace disque minimal en Mo : 8 Taille de la partition en Mo : 9539 < Béciédent. Suvant > Annuler

Freecom ToughDrive

1. Cliquer sur « Terminer » pour créer la « partition étendue ». L'espace non alloué est transformé en « espace libre ».

Assistant Création d'une nouvelle partition Fin de l'Assistant Création d'une nouvelle partition L'Assistant Création d'une nouvelle partition est terminé. Vous avez spécifiés les paramètres suivants: Type de la partition : Partition étargetue Disques sélectionnée : Disque 2 Taille de la partition : 9538 Mo Pour lemmer cet Assistant, clique sur Terminer. c Béciédent Terminer Annuler

Computer Management Excher Action Affichage Penifs Gestion de l'ordmatour (local) Ouits systèmes Observateur d'événements Dossiers cartagés Utilisateurs et groupes locaux Journaciert alertes le performance Gestionnaire de pléphiniques Stockage Stockages enno-fibre Défriagnentreur de disque Gestion des disques Services et applications Value Disposition Type Syphilie de risers Status Capable Opexure Bore % Libres Divérance de personnes (0,1) Partition De base NTPS San (Sycheine) 4,89-Go 637-Mo 12% Non DATEN1 (0,1) Partition De base FAT32 San 11,75 Go 7,13 Go 60% Non DATEN2 (0,1) Partition De base FAT32 San 11,75 Go 4,84 Go 41% Non Freedom HDD Partition De base FAT32 San 9,76 Go 9,76 Go 100% Non NDCB (0,1) Partition De base FAT32 San 13,85 Go 7,75 Go 55% Non WGN 98 Partition De base FAT32 San (Partition inconnus) 1016-Mo 638-Mo 62% Non WGN 2000 Partition De base NTPS San (Partition Inconnus) 4,89-Go 2,94 Go 60% Non Pisque 0 De base 14,32 Go Connecté WGN 90 1020 No FAT32 San (Partition inconnus) WGN 2000 4,89 Go NTPS San (Partition inconnus) (0,1) 4,89 Go NTPS San (Sycheine) 3,55 Go Non allout Pisque 1 De base 37,27 Go Connecté DATEN1 (0,1) 11,72 Go FAT32 San DATEN2 (0,1) 11,72 Go FAT32 San MAGE (0,1) 13,83 Go FAT32 San Pisque 2 De base 19,08 Go Connecté Freecom HDD 99,7708 FAT32 San 9,32 Go Espace libre CD-ROM 0 CD-ROM (0,1) Auton sède Non allout Partition principale Partition éternue Espace libre Lecteur logique demarrer Compute Management F_JP_3-Part EN 11:39

1. Cliquer à droite sur cet « espace libre » et sélectionner « Nouveau lecteur logique » (Windows 2000: « Créer un lecteur logique »). La fenêtre « Assistant de nouvelle partition » s'affiche (Windows 2000: « Assistant pour la création de partition ») s'affiche. Cliquer sur « Suivant ».

Computer Management File Edit Action Attach Pendtys Gestion de l'ordmateur (local) Ouits usétrie Observateur d'événements Dosiers partagés Utilisateurs et groupes locaux Journaux et alertes de performance Gestionnaire de périphériques Stouillage Stockage enoublés Défragments de disque Gestion des disques Services et applications Volume Disposition Type Systeme de Fichiers Status Capacité Espace libre % Libres Télérance de personnes (1) Partition De base NTPS San (Systeme) 4,89 Go 637 Go 42% Non DATEN1 (D:) Partition De base FAT32 San 11,7 Go 7,13 Go 40% Non DATEN2 (E:) Partition De base FAT32 San 11,7 Go 4,04 Go 41% Non FND-2 (L:) Partition De base FAT32 San 9,76 Go 9,76 Go 300% Non Flexion HDD Partition De base FAT32 San 13,8 Go 7,70 Go 55% Non FND 98 Partition De base FAT32 San (Partition inconnue) 1016 Mo 638 Mo 42% Non FND 2000 Partition De base NTPS San (Partition inconnue) 4,89 Go 2,94 Go 40% Non Disque 0 De base 14,32 Go Connecté WEN 98 1020 No FAT32 San (Partition inconn) WEN 2000 4,89 Go NTPS San (Partition inconnue) (C:) 4,89 Go NTPS San (Systeme) 3,55 Go Non allout Disque 1 De base 37,27 Go Connecté DATEN1 (D:) 11,72 Go FAT32 San DATEN2 (E:) 11,72 Go FAT32 San MAGE (P:) 13,83 Go FAT32 San Disque 2 De base 19,08 Go Connecté Flexion HDD 99,77 Go FAT32 San 9,32 Go Espace libre CD-ROM 0 CD-ROM (G:) Auton nédia Non allout Partition principale Partition éendue Espace libre Lecteur logique demarrer Computer Management P_28_8_Pand DI 11:39

1. Le « Lecteur logique » est déjà sélectionné. Cliquer sur « Suivant ».
2. Enter la taille de la partition et cliquer sur « Suivant ».
3. Attribuer une lettre de lecteur et cliquer sur « Suivant ».
4. Sélectionner l'option de formatage « Formater cette partition avec les paramètres suivants ». Sélectionner soit « FAT32 » ou « NTFS », la taille de l'unité d'allocation« doit rester sur « Défaut ». Sélectionner enfin « Effectuer un formatage rapide » et cliquer sur « Suivant ».
5. Cliquer sur « Finir » pour achever le partitionnement. Votre partition va maintenant être formatée et sera ensuite prête à l'emploi.

Attention : Si vous sélectionnez NTFS comme système de gestion de fichiers et que vous utilisez Mac OS X, les données de votre Freecom ToughDrive peuvent uniquement être lues. Il est impossible d'écrire des données.

6.4 Partionner votre Freecom ToughDrive sous Mac OS X

1. Ouvrez le „Utilitaires de disque“. Vous trouvez celui-ci sous: „Applications“ -> „Utilitaires“.
2. Cliquez sur l'onglet „Partitionner“.

FUJITSU MHZ2250BH C1 Media S.O.S Efacer Partitionner RAD Restaurer Configuration de volume : 1 partition FREECOM HDD informations sur le volume Nom : FREECOM HDD Format : Mac OS étendu (journalise) Taille : Co Pour partitionener le discue sélectionné, choixsez un schéma de volume, définises le nom, le format et la taille de chaque volume, puits cliquez sur Appliquer. Un nouveau volume va être créé. Taille : Options... Reventi Appliquer Description du disque : FUJITSU MHZ2250BH C1 Media Bus de connexion : USB Type de seminace : Contexts Numéro de série USB : 609811557FFF Capacité totale : État d'écriture : Ure/émoire État SMAAT : Nont gard Schéma de carte de partition : Enregistrement de démarrage principal (MBR)

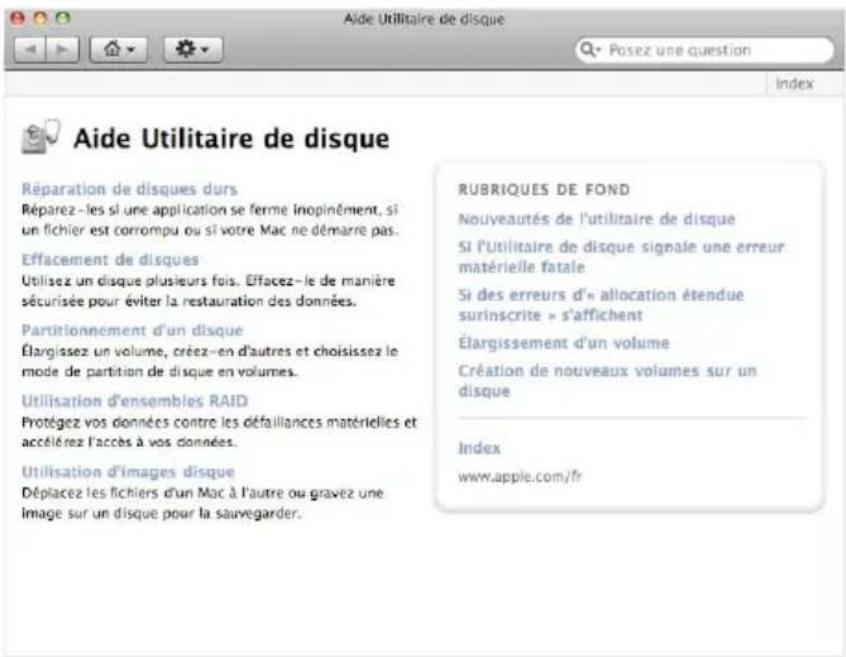

Vous pouvez alors définir les partitions souhaitées (par exemple MacOS Extended). Pour plus d'information sur les utilitaires de disque, consultez la section d'aide:

Aide Utilitaire de disque Réparation de disques durs Réparez-les si une application se ferme inopinément, si un fichier est corrompu ou si votre Mac ne démarre pas. Effacement de disques Utilisez un disque plusieurs fois. Effacez-le de manière sécurisée pour éviter la restauration des données. Partitionnement d'un disque Élargissez un volume, créée-en d'autres et choisissez le mode de partition de disque en volumes. Utilisation d'ensembles RAID Protégez vos données contre les défaillances matérielles et accélérez l'accès à vos données. Utilisation d'images disque Déplacez les fichiers d'un Mac à l'autre ou gravez une image sur un disque pour la sauvegarder. RUBRIQUES DE FOND Nouveautés de l'utilitaire de disque Si l'Utilitaire de disque signale une erreur matérielle fatale Si des erreurs d'« allocation étendue surinscrite » s'affichent Élargissement d'un volume Création de nouveaux volumes sur un disque Index www.apple.com/fr

GARANTIE

(valable uniquement en l'Europe/TR)

Nous vous remercions d'avoir acheté ce produit Freecom et nous espérons que vous en seriez content.

D'abord, nous vous conseillons de lire le guide d'installation rapide et d'éventuels manuels électroniques et/ou imprimés.

En cas de problèmes, nous vous conseillons de visiter notre site Internet Freecom (www.freecom.com) où vous trouvez une base de données FAQ (Foire Aux Questions), avant que vous vous mettiez en contact avec notre service d'assistance.

Votre garantie

Le support technique par téléphone et Internet fait parti de votre achat d'un produit Freecom.

Freecom garantit pendant une période indiquée ci-dessous, commençant au jour d'achat, que ses produits n'ont pas de défauts matériel ou de fabrication. Dans le cas ou, pendant cette période de garantie, le produit se montre défectueux à cause d'un défaut du matériel ou de la fabrication, Freecom s'engage, uniquement à sa propre discrétion, de réparer ou de remplacer le produit ou les pièces défectueuses, sans frais pour le travail ou pour les pièces de rechange, sous les conditions présentées ci-dessous.

Conditions

Cette garantie sera accordée uniquement si la facture originale ou le reçu d'achat (avec la date d'achat, la référence du produit et le numéro de série) est présenté avec le produit défectueux et avec un numéro RMA, obtenu du site web Freecom ou d'un Centre de Service Freecom. Freecom se réserve le droit de refuser les services de garantie gratuits si on ne peut pas prouver la date d'achat du produit. La garantie ne s'applique pas si le numéro RMA est manquant, si le numéro de série a été changé, enlevé ou rendu illisible.

Cette garantie couvre seulement les éléments du produit qui étaient emballés ensemble avec le produit. La garantie ne s'applique pas aux cas suivants : (a) tout consommable livré avec le produit, tel que média ou batteries ; (b) dégâts ou pertes de logiciels, de données ou de médias amovibles ; (c) dégâts qui sont les conséquences d'adaptations, de changements ou de réglages du produit, faits sans autorisation écrit de Freecom; (d) tentative de réparation par quelqu'un sans autorisation de Freecom; (e) accidents, dommage de la foudre, de l'eau ou du feu ou d'autres dommages de ce type, provoqués hors du contrôle raisonnable de Freecom.

En ce qui concerne tous les services donnés par nos soins, Freecom n'est pas responsable des dégâts, des pertes de programmes, de données ou toutes autres informations stockées sur des médias ou dans quelconque partie du produit donné pour réparation. Freecom n'est pas tenu au versement des dommages et intérêts pour des pertes d'exploitation dans le cas d'un échec du système. Assurez-vous d'exclure de votre renvoie vers Freecom, toutes pièces non couvertes par la garantie. Freecom n'est pas tenu au versement de dommages-intérêts en cas de pertes ou d'endommagement de ces pièces. Freecom n'est pas responsable de changements de contenu, effacements ou modifications du disque dur, par suite d'une réparation.

Les pièces de réparation et d'échange seront fournies sur la base d'échange et sont neuves, équivalentes à neuves ou remises en état. Toutes pièces et tous produits échangés sont la propriété de Freecom La période de garantie des produits ou pièces réparées ou remplacées sous garantie, sera la solde de la garantie d'origine. Les réparations ou remplacements sur des produits ou pièces hors garantie seront garanties pour une période de 6 (six) mois.
