Caractéristiques techniques	Détails
Taille de l'écran	37 pouces
Résolution	Full HD (1920 x 1080 pixels)
Technologie d'affichage	LCD avec rétroéclairage LED
Connectivité	HDMI, USB, Ethernet, Wi-Fi
Audio	Stéréo, avec haut-parleurs intégrés
Consommation énergétique	Classe énergétique A
Dimensions (L x H x P)	845 x 520 x 70 mm (sans pied)
Poids	10 kg
Utilisation	Idéal pour les salons et les chambres, compatible avec les systèmes de montage mural
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Utiliser sur une surface stable, éloigner des sources de chaleur et d'humidité
Informations générales	Vérifier la compatibilité avec les appareils externes avant l'achat

FOIRE AUX QUESTIONS - Modus L 37 LOEWE

Comment régler la qualité d'image sur le LOEWE Modus L 37 ?

Accédez au menu des paramètres, puis sélectionnez 'Image'. Vous pourrez ajuster la luminosité, le contraste, la saturation et d'autres paramètres selon vos préférences.

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est correctement branché à une prise de courant fonctionnelle. Essayez d'utiliser une autre prise ou un autre câble d'alimentation.

Comment connecter mon téléviseur LOEWE Modus L 37 à Internet ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Configuration Wi-Fi'. Choisissez votre réseau et entrez le mot de passe si nécessaire.

Comment réinitialiser mon téléviseur LOEWE Modus L 37 aux paramètres d'usine ?

Allez dans le menu des paramètres, sélectionnez 'Système', puis 'Réinitialiser'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Les applications ne se chargent pas, que faire ?

Vérifiez votre connexion Internet. Si la connexion est bonne, essayez de redémarrer le téléviseur. Si le problème persiste, réinstallez l'application concernée.

Comment mettre à jour le logiciel du téléviseur ?

Allez dans le menu des paramètres, sélectionnez 'Système', puis 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour télécharger et installer les mises à jour disponibles.

Le téléviseur ne détecte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée. Accédez au menu des paramètres, sélectionnez 'Tuner', puis 'Recherche de chaînes' pour effectuer une nouvelle recherche.

Comment utiliser la fonction de contrôle parental ?

Allez dans le menu des paramètres, sélectionnez 'Contrôle parental'. Vous pouvez définir un code PIN et restreindre l'accès à certains contenus.

Pourquoi le son est-il désynchronisé avec l'image ?

Vérifiez les paramètres audio du téléviseur. Vous pouvez également essayer de déconnecter et reconnecter des appareils externes, ou redémarrer le téléviseur pour résoudre le problème.

Comment connecter des périphériques externes ?

Utilisez les ports HDMI ou USB situés à l'arrière du téléviseur. Sélectionnez ensuite l'entrée correspondante à partir du menu d'entrée du téléviseur.

MODE D'EMPLOI Modus L 37 LOEWE

Télécommande-Fonctions TV 3

Éléments de commande 4

Raccordements par l'arriere de I'appareil 5-7

Bienvenue 8-9

Equipement des apparciels 8
Contenu de la livraison 8
Transport
Possibilities d'installation 8
Remarques a propos de Iecran 8-9
Nettoyage
Elimination

Pour vous sécurité 10

Première mise en marche 11-14

Télécommande
Raccordement 11-12
Utilisation des cordons de cables sur le Xelos A 42 et Modus L 42 12
Mise en place du Module Conditional-Access 12
Mise en marche 12
Programmation automatique 13
Orienter l'antenne DVB-T

Usage quotidien

Marche/Arret
Changer de chaine
Généralités sur la commande par menus

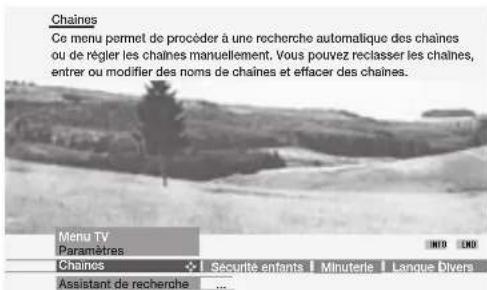

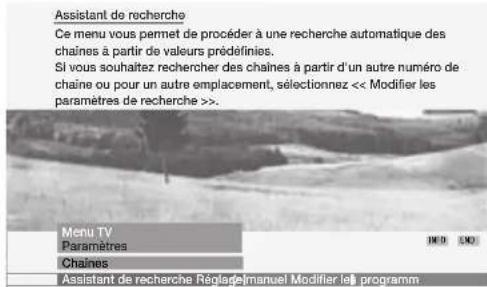

A propos du système d'informations

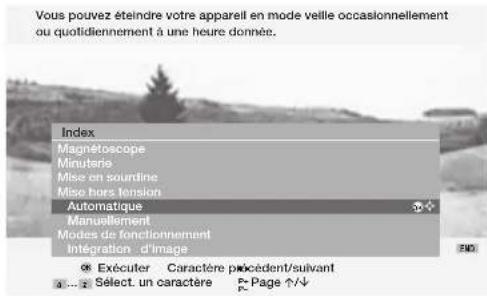

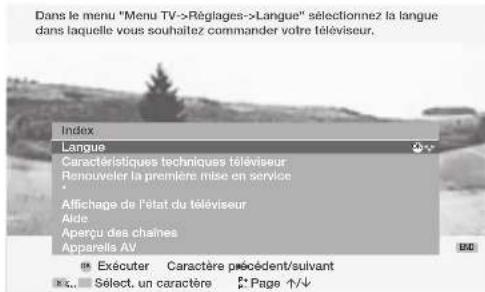

A propos de I'index
Réglage du son
Configuration de l'image
Commandesur l'appareil

Modes de fonctionnement

TV

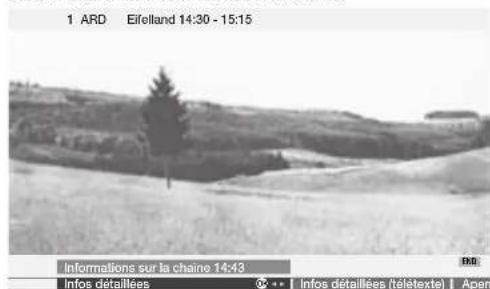

Fonction des touches de couleur en mode TV
Affichage de I'etat du téléviseur

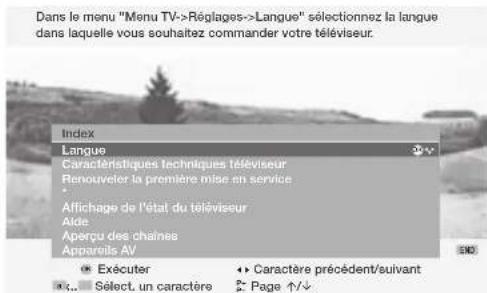

Afficher I'index
Afficher d'autres fonctions
Afficher I'apercu de la minuterie
Selectionner le format de l'image
Déplacer l'image verticalement

Menu TV

Sous-titres DVB
Module CA 23
Installer des nouveaux logiciels DVB

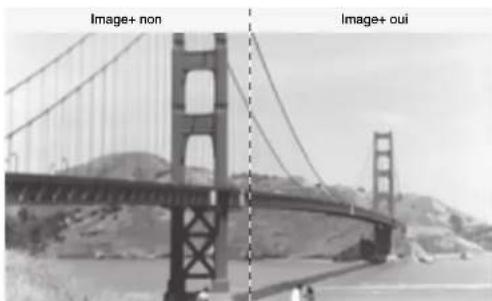

Image+

14-19

14

15
16
17
18
19
19
19

20-31
20-24
20
20
20
21
21
21
21
21-22
22

23
24

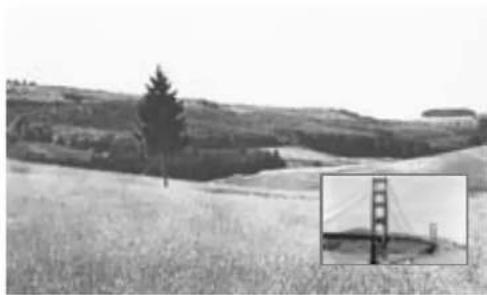

Intégration d'image (PIP) 25-26

Image PIP comme image fixe 25

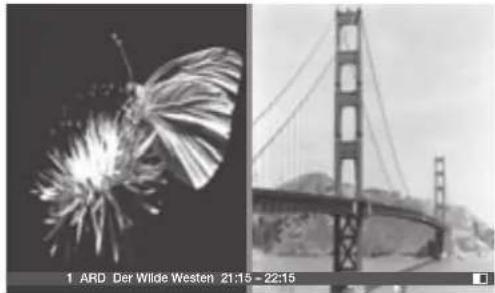

Selectionner la chaine de I'Image PIP 25

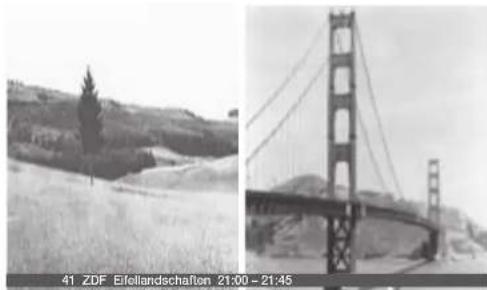

Selectionner la chaine de l'imagy TV 25

Balayer les chaines dans l'image PIP 25

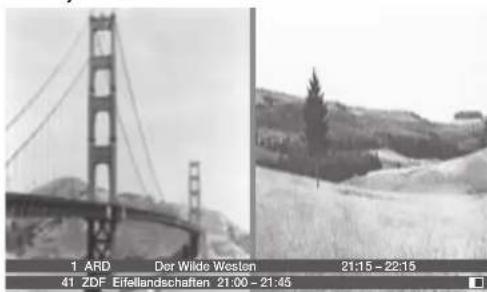

Basculer entrie image PIP et image TV 25

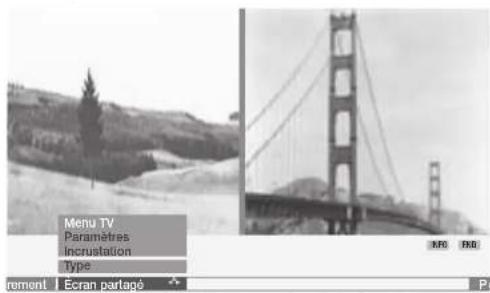

Fonctions du menu PIP 26

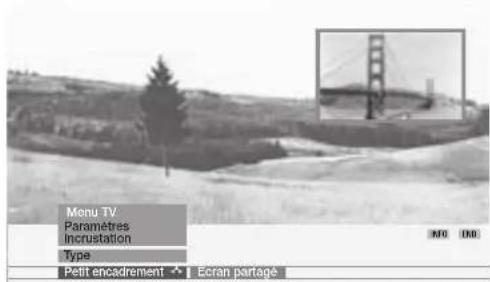

Basculer sur l'imagecrustee 26

Choix de I'opérateur et du programme 28

Entree automatique des donnees 28

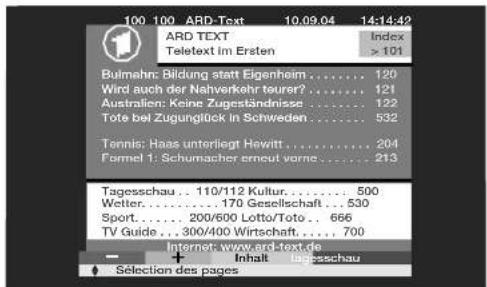

életexte 29-30

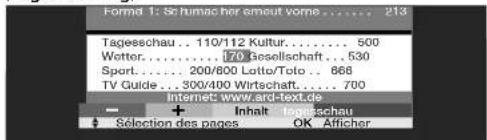

Selection des pages 29

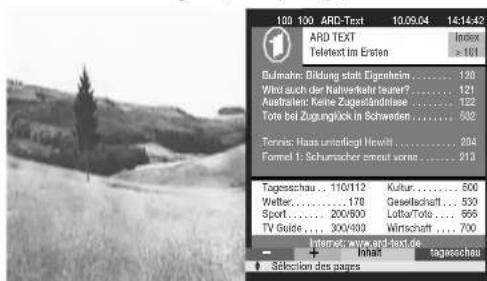

Presentsation des pages Tetexte 29

Programmer des enregistements par minuteurie 30

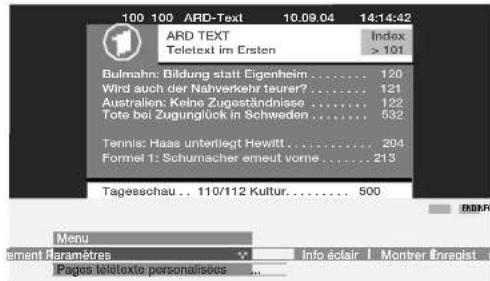

Menu Tetexte 30

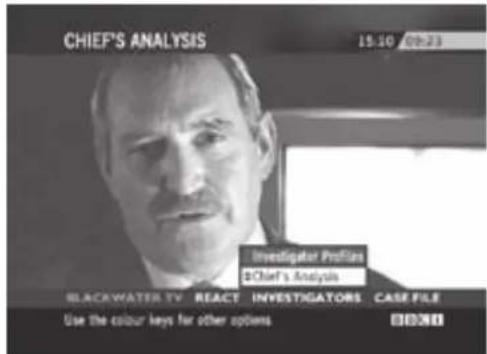

Fonction Tetexte numerie (en Grande Bretagne

seulement) 30

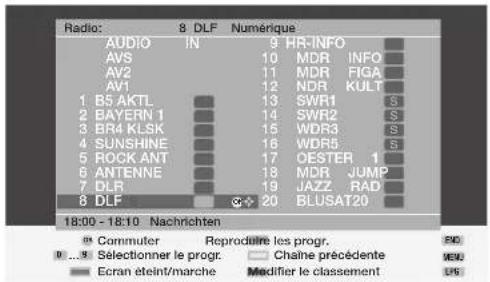

radio 31

tilisation d'appareils supplémentaires 32-39

Déclaration et raccordement d'applereils 32

Lecture video 33

Enregistrement par minuterie avec un magnétoscope

ou un enregistrur DVD 33

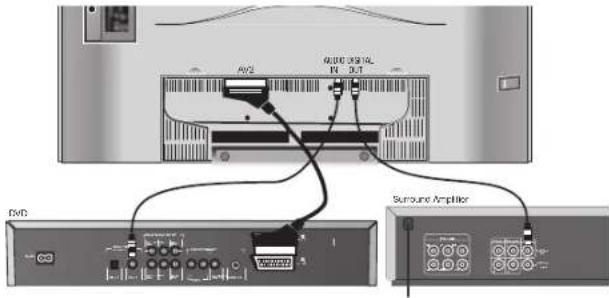

Attribution des entres et sorties audio numériques 34

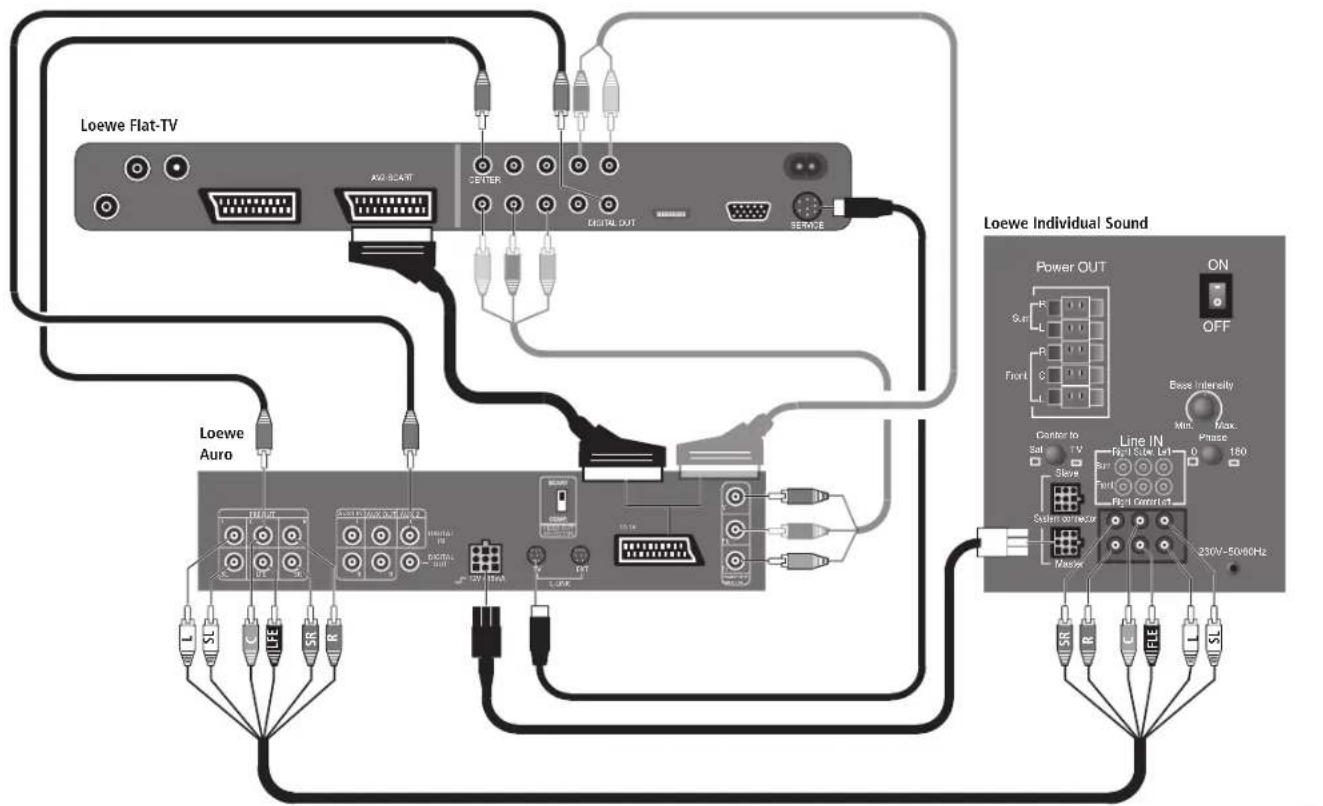

Connector le Preceiver DVD Auro 2216 PS de Loewe 35

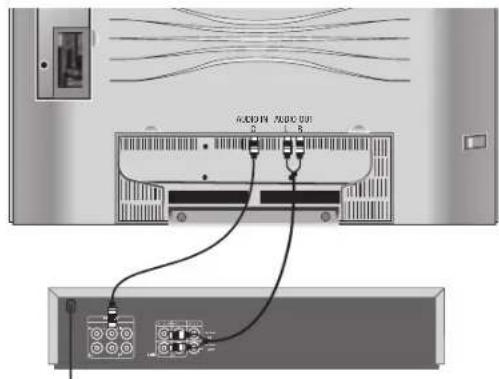

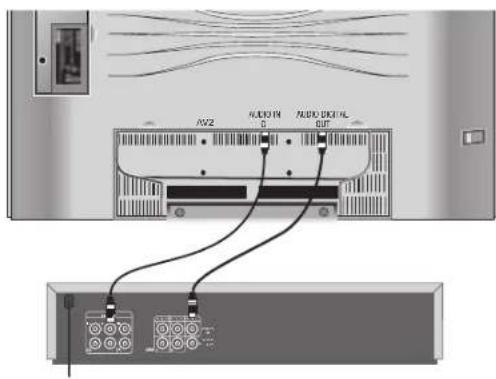

Raccorder d'autres amplificateurs audio ou des haut-parleurs actifs 36

Raccordement HDMI (DVI) 37

Raccordement VGA/XGA 37

Raccordement d'un Compositant video 38

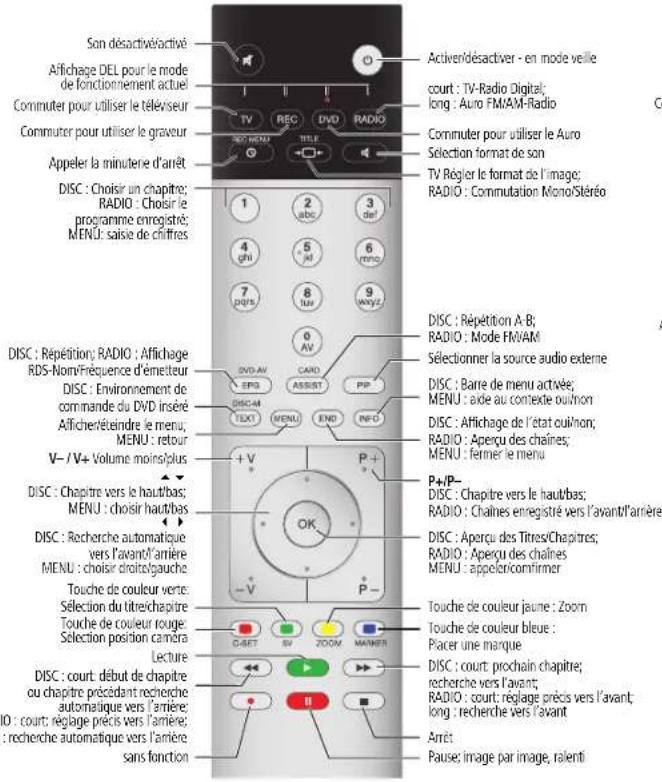

Utiliser le lecteur et enregistrur de DVDs Loewe avec la telecommande Assist 39

Que faire quand ... 40-41
Caracteristiques techniques 42-43
Accessoires 44-45
Adresses de service 46

VIRTUAL

DOLBY

SURROUND

Dolby et le symbole du double D sont des

marques commerciales de Dolby Laboratories

F-2

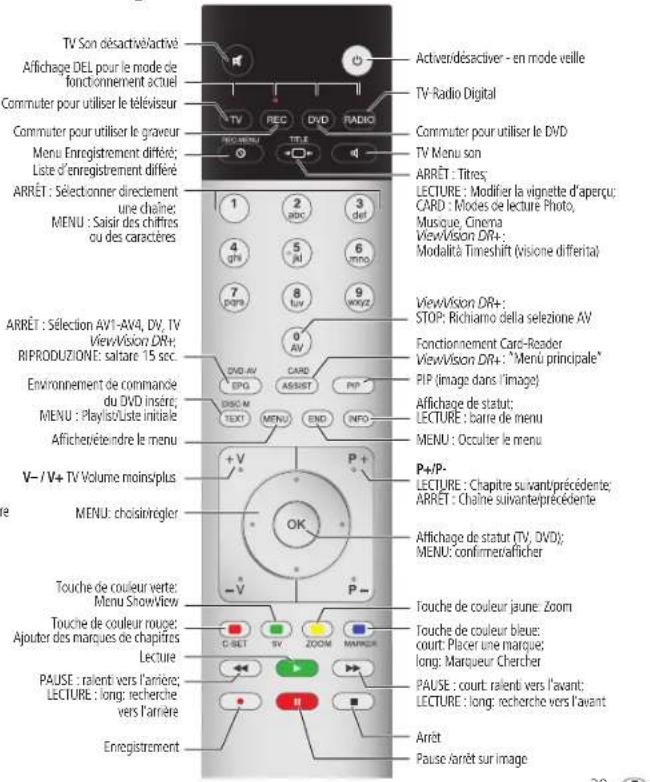

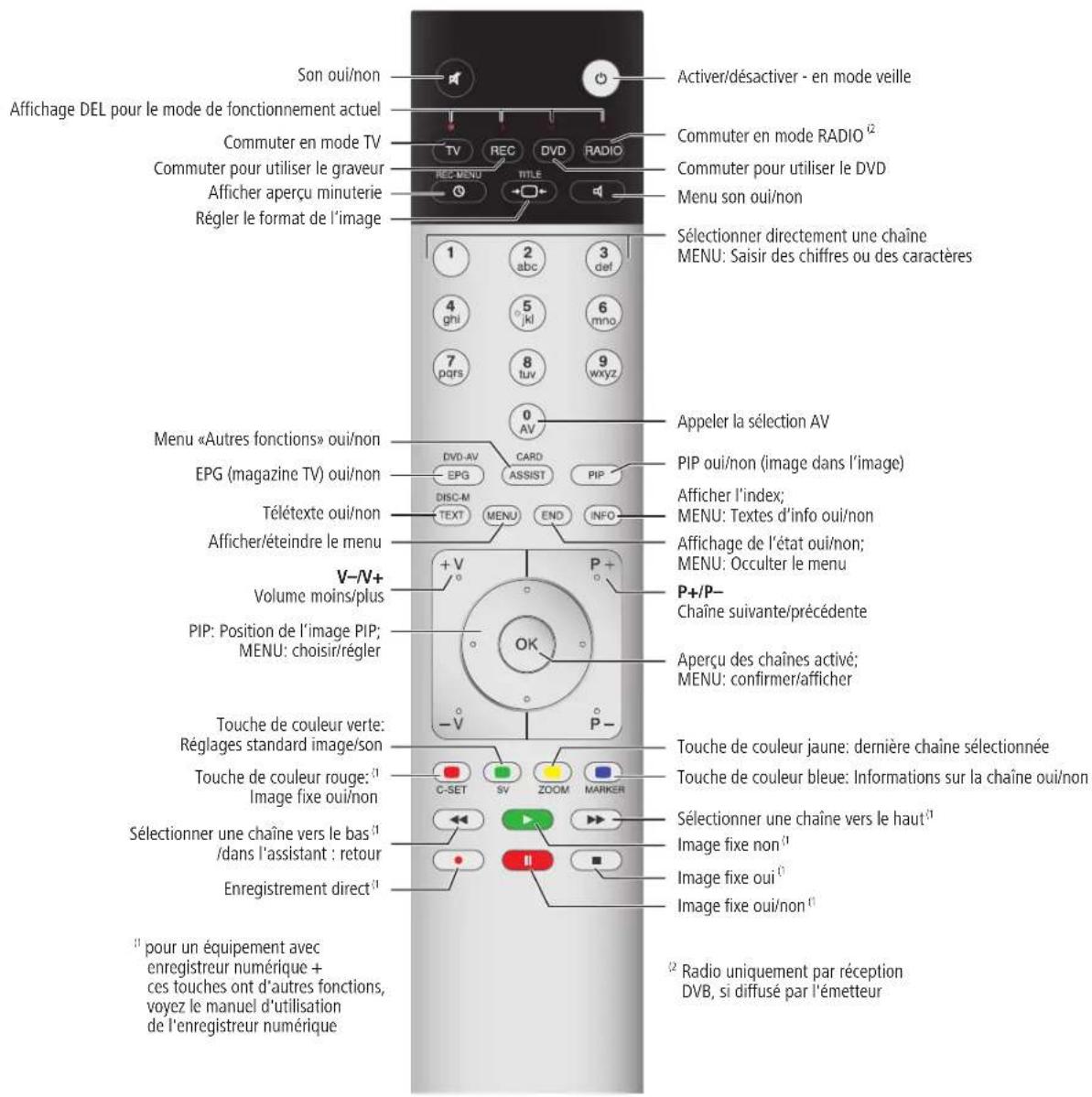

Télécommande - Fonctions TV

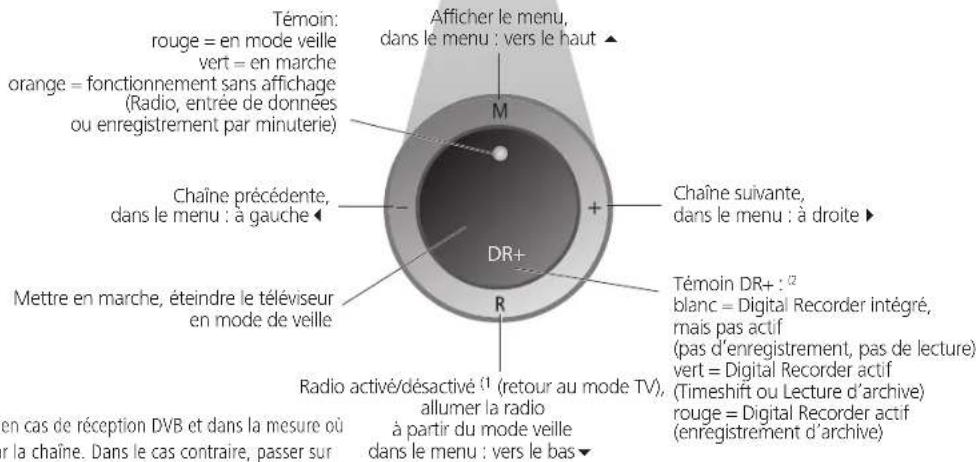

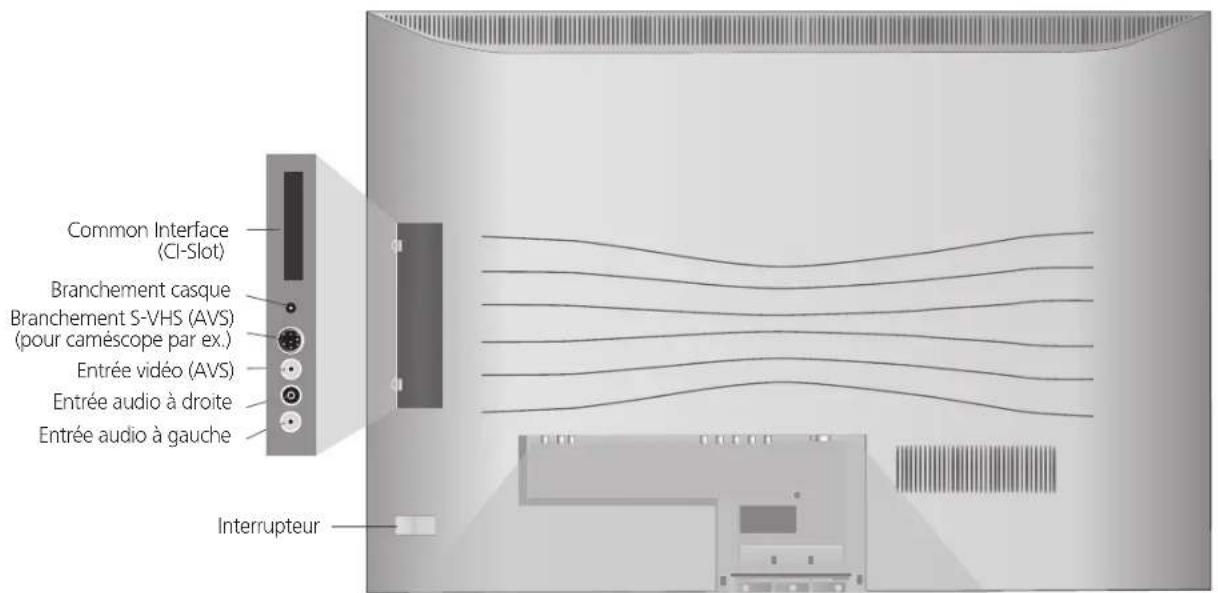

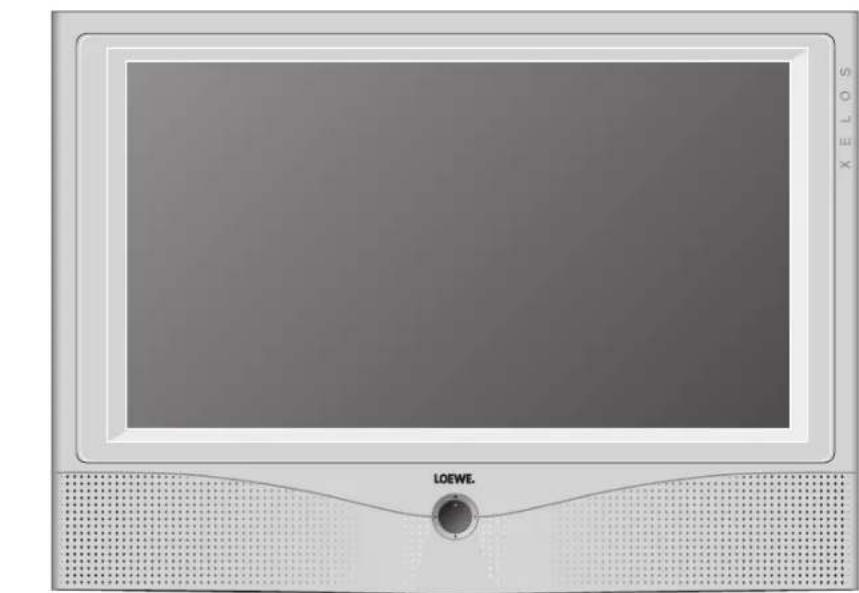

Éléments de commande

Radio uniquely en cas de reception DVB et dans la mesure où elle est diffusée par la chaîne. Dans le cas contraire, passer sur une entrée Audio.
12 Uniquement sur les apparciels Equipes d'un enregistrure numérique Digital Recorder+

F 4

Branchements par l'arrière de l'appareil pour le modele Xelos A 26

* Possibilité de complément pour récepteurs satellites, voir pages 44 et 45

5

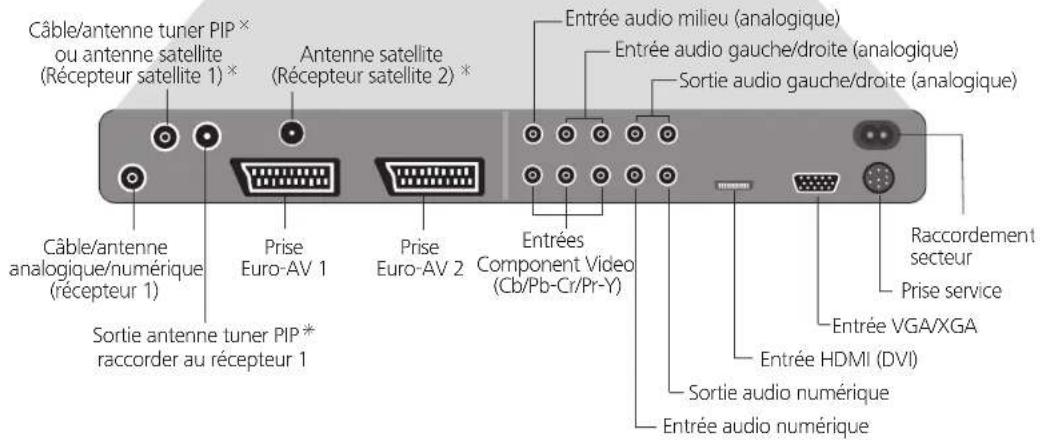

Branchements par l'arrière des appareils Xelos A 32/37 et Modus L 32/37

* Caracteristiques specifiques a chaque appareil et possibilites de comploment pour les recepteurs PIP et satellites, voir pages 44 et 45.

F-6

Branchements par l'arrière des appareils Xelos A 42 et Modus L 42

* Caracteristiques specifiques a cheque appareil et possibilites de comploment pour les recepteurs PIP et satellites, voir pages 44 et 45.

7·F

Bienvenue

Nous vous remercions

Le nom de Loewe est synonyme des plus hautes exigences en matière de technologie, d'esthetique et de convivialite, tant en matière de téléviseurs et de magnétoscopie que d'accessoires.

Votre nouveau téléviseur a eté préparé de façon optimale pour satisfaire aux exigences futures de la télévision «HDTV» (High Definition Television). Grace à son écran haute résolution et ses interfaces numériques HDMI ouvertes sur l'avenir, il offre la possibilité de presenter des contenus HD avec une qualité d'image exceptionnelle. Il porte de ce fait le label européen de qualité «HD ready».

La TV numérique dispose d'une diffusion de plus en plus large, terrestre, par le cable ou par satellite. Loewe fournit des apparilés équipés de DVB-T et DVB-C (le DVB-C n'est pas disponible en Grande-Bretagne). Un récepteur satellite numérique (DVB-S) est disponible en complètement. Le DVB intégré dans le téléviseur est commandé à l'aide d'une télécommande via les menus affichés sur le téléviseur.

Nous avons conçu le télévisuer de telle sorte que vous puissiez l'utiliser facilement à l'aide de menus. Les informations concernant les réglages dans les menus s'affichent automatiquement, vous permettant ainsi de comprendre rapidement les relations entre les différents paramétres de réglage.

Vous trouvez la reponse a un grand nombre de vos questions techniques dans l'index de toute téléviseur. Si vous question concerne les commandes du téléviseur, vous pouvez consulter directement les informations relatives à une fonction donnée depuis l'index (table des matieres thematique) du téléviseur. Ceci vous évitera la lecture fastidieuse d'un manuel d'utilisation complet et c'est pour quoi nous n'évoquerons dans ce manuel que les points les plus importants.

Equipement des apparéils

Nous décrirons dans ce mode d'emploi l'équipement maximum. Les fonctions repertoires par un astérisque (*) ne sont pas disponibles sur tous les modélles de téléviseur. Le contenu des menus peut varier selon l'équipement de l'appareil.

Vous pouvez consulter les caractéristiques techniques de votre télévisuer dans l'index. (Appuyez sur la touche INFO en mode TV, aucun menu n'estant ouvert; l'entrée «Caracteristiques techniques télévisuer» s'affiche au-dessus de la dette A).

Il existe un mode d'emploi spécifique pour le Digital Recorder Plus.

Contenu de la livraison

• Televiseur à écran LCD-TFT ou plasma
  Pied de table monté
  Cable d'alimentation pour les téléviseurs a ecran LCD-TFT
• Télecomande Assist avec 2 piles
  Fiche marketing et de service
• 3 attache-cables pour les téléviseurs à écran plasma
• Ce mode d'emploi

Transport

Transportez l'appareil uniquement en position verticale. Prenez l'appareil par le bas et le haut, au niveau des arêtes du boitier. L'écran plasma/LCD est réalisé en verre ou en matière synthétique et peut se briser en cas de manipulation incor recte. En cas d'endommagement de l'écran LCD et de fuite éventuelle des cristaux liquides, il est indispensable d'utiliser des gants en caoutchouc lors du transport de l'appareil. Rincer immédiatement et abondamment à l'eau en cas de contact du liquide avec la peau.

Possibilities d'installation

Comme apparéil de table

Un pied de table est déjà monté sur l'appareil.

Comme apparéil mural

Tablete murale WM52 pour le modele Xelos A 26, reference Loewe 63493A00.
Tablete murale WM53 pour les modeles Xelos A 32/37 et Modus L 32/37, reference Loewe 63493A10.
Screen Wall Mount 1 pour Xelos A 26/32 et Modus L32,
réference Loewe 66484B00

(Uniquement en combinaison avec les adaptateurs VESA, cf. accessoires page 44).

Screen Wall Mount 2 pour Xelos A 37 et Modus L 37,
reference Loewe 65493B00 (Uniquement en combinaison avec les adaptateurs VESA, cf. accessoires page 44)
Tablete murale WM61 pour les modeles Xelos A 42 et Modus L 42, reference Loewe 64495L00.

Comme apparéil sur support pour les modèles Xelos A 32/37 et Modus L 32/37

• Rack Xelos, reférence Loewe 64496.A00.
  Support Flat TV-F-Stand 3,reference Loewe 64498A00.

Comme apparéil sur support rotatif rack (Xelos A 42 et Modus I 42)

Rack Xelos 42,reference Loewe 64496A01.

Remarques à propos de l'écran LCD

Le téléviseur à écran LCD que vous venez d'acheter répond aux plus haute exigences de qualité et les défauts de pixels ont été dûment vérifiés. Malgré tout le soin apporté lors de la fabrication de cet écran, il n'est pas exclu à 100% pour des raisons techniques que quelques défauts de points d'image apparaissent. Nous vous saurons gré de comprendre que de tels effets, dans la mesure où ils restent dans les limites spécifiées par la norme applicable, ne peuvent pas été considérés comme des défauts de l'appareil au sens de la garantie.

F·8

Bienvenue

Remarques à propos de l'écran plasma (Xelos A 42 et Modus L 42)

Le téléviseur à écran plasma que vous venez d'acheter répond aux plus haute exigences de qualité et les défauts de pixels ont été dûment vérifiés. Malgré tout le soin apporté lors de la fabrication de cet écran, il n'est pas exclu à 100% pour des raisons techniques que quelques points d'image ne fonctionnent pas correctement. Nous vous saurons gré de comprendre que de tels effets, dans la mesure où ils restent dans les limites spécifiées, ne peuvent pas être considérés comme des défauts de l'appareil au sens de la garantie.

Sur un écran plasma, l'émission de lumière diminue avec la durée d'utilisation.

Les écans plasma mettent en oeuvre une technologie à base de phosphore. Dans certaines conditions d'utilisation, cette technologie peut provoquer l' apparition de points graves par brûlure. Ces conditions d'utilisation peuvent être les suivantes :

• Affichage prolongé d'une image fixe (>10 min).
• Affichage constant d'un arrêté-plan identique
• Utilisation d'un format n'occupant pas la totalité de l'écran (p.ex. 4:3) pendant une période prolongée.

En regle generale, les points graves par brûture ne peuvent pas etre suprimés; ce phenomene n'est pas couvert par la garantie. Pour évitier ou réduire les points gravés par brûture, veiliez aux précautions et aux instructions suivantes:

• Pendant les 100 premières heures d'utilisation, n'affichez que des images mobiles ou des images fixes courtes, en mode mode plein écran.
  Utilisez un mode plein ecran (16:9).
• Lorsque vous utilisez le téléviseur comme écran PC, activez toujours l'économiseur d'écran.
• Eteignez toujours le téléviseur lorsqu'il n'est pas utilisé.
• Réduisez autant que possible le contraste et la luminosité.

La fonction «DRM» (mode de rafraichissement digital), disponible sur cet apparéil, peut supprimer ou réduire des effets peu visibles.

A l'aide de la touche INFO de la télécommande, appezez I'Index et choisissez DRM (Digital Refresh Mode - Mode de rafraichissement digital). Activez le mode DRM à l'aide de la touche OK. Au lieu de l'image TV, des écans de couleur s'afficient successivement. Laissez le mode DRM activé pendant une durée environ identique à la durée d'affichage d'une image fixe précédente. Pour quitter le mode DRM, appuyez sur une touche quelconque de la télécommande. Des effets devenus permanents à la suite de l'affichage prolongé d'une image fixe ne peuvent plus être supprimés, même avec la fonction «DRM»!

Nettoyage

Pour le nettoyage du téléviseur, de l'écran et de la télécommande, utilisez toujours un chiffon doux, propre et humide (sans produit de nettoyage puissant ou récurant).

Elimination

Emballage et carton

Vouvas avez choisi un produit technique durable et de très grande qualite. En ce qui concerne l'elimination de I'emballage, conformement aux reglementations nationales, nous avons acquitté une taxa permettant a un exploitant mandat de recupérer I'emballage chez notre spécialiste en radio-television. Nous vous conseillons neanmoins de garder le carton original et les materiaux d'emballage afin de pouvoir transporter au besoin I'appareil dans des conditions de protection optimes.

L'appareil

Attention: La reprise, la manipulation et l'exploitation des appar
pareils Electroniques usages est regie par la directive europeenne 2002/96/EG. Conformement a cette directive, les appar
eils Electroniques usages doivent etre elimines separately. Veuillez ne pasmettre cet appar
eil à la poubelle chez vous.

Vos pouvez déposer gratuitemet de toute ancien appareil

dans des points de reprise prévus à cet effet, ou chez vous spécialiste lorsque vous achetez un nouvel apparéel similaire. Voitre administration locale se fera un prise de vous informer sur les lieux et conditions de reprise (égarlement pour les pays non européens).

Pour Voite Securite

Pour vous propres sécurité et pour éviter des dommages inutiles à votre apparéil, veuillez dire et respecter les instructions de sécurité suivantes :

• Ce télévisuer a ete concu exclusivement pour la reception et la lecture de signaux audio et video.
  Cet apparéil est concu pour un environnement domestique et de bureau et ne doit pas être utilisé dans des pièces à fort taux d'humidité (par ex. salle de

bain, sauna) ou a haute teneur en poussière (par ex. ateliers). Si vous utilisez le téléviseur à l'extérieur, assurez-vous qu'il soit protégé de l'humidité (pluie, projections d'eau ou rosée). Ne mettez pas de recipients replis de liquide ou de bougies allumées sur le téléviseur. Une tau d'humidité élevé et des haute teneurs en poussière peuvent provoquer des court-circuits

Dans l'appareil, entrainant des risques d'électrocution ou d'incendie. La garantie n'est valable que pour une'utilisation dans les environnementales autorisés indiqués plus haut.

• Si vous déplacez le télévisuer d'un endroit froid à un endroit chaud, laissez-le reposer environ une heures en raison de l'eventuelle formation de condensation.
• Cet apparéil doit être branché uniquement à un réseau électrique conforme au type de tension et de fréquence indiqués sur la plaquette signalétique, au moyen du cable d'alimentation fourni. Des tensions incorpètes peuvent endom-mager l' apparéil.

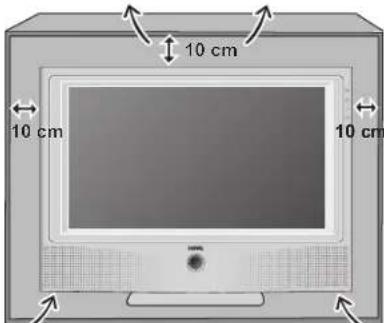

• Comme tout apparéillectronique,votreetélévisuerabésoind'air pour refroidir. L'obstruction de la circulation de l'air peut provoquer des incendies. Les grilles d'áération à l'arrière del'appareildoiventdonctoujours rester dégagées.Ne placez pas de journaux ni de tapis décoratifs sur ou au-dessus du téléviseur. Si

vous placez le téléviseur dans une armoire ou sur une etagere, veillez a ce qu'il y ait au moins 10 cm d'espace libre sur le haut et de chaque cote, de façon a assurer une ventilation correcte. Placez le téléviseur de façon a ce qu'il ne soit pas directement exposé aux rayons du soleil ou d'une source de chaleur (par ex.

F-10

radiateur).

Veillez a ce qu'aucun corps étranger (pièces métalliques, clous, agrafes de bureau, liquides, ciè ou autres substances) ne pénétrent dans l'appareil par la grille d'airation arrivée. Irs risquènt de provoquer des court-circuits dans l'appareil et peuvent donner lieu à un incendie. Si toutes sont qu'elles qu'une chance s'était introduit dans l'appareil, débranchez immédiatement la fiche de secteur de l'appareil et appepez le service clientèle pour une verification.
- Vous ne devez enaucn cas enlever vous-meme le panneau arriere du teteviseur. Faites effectuer les reparations et les travaux d'entretien de votre teteviseur uniquement par des techniciens agreés.
- Posez le téléviseur sur une surface plane et stable. L'appareil ne doit pas dé-passer de son support par l'avant, en particulier en cas d'installation dans une armoire ou sur une élagère.

Dans la mesure du possible, n'utilise que des accessoires d'origine, comme par exemple les pieds et supports muraux Loewe.

Ne laissiez pas les enfants jour directement prés du téléviseur; l'appareil pour rait être renversé, déplace ou bien tomber et bleisser quelqu'un.

Ne laissez jamais le télévisuer allumé sans surveillance.

• Ne placez pas le téléviseur dans un endroit ou il pourrait subir des vibrations. Les vibrations peuvent entrainer une surcharge sur la construction.
• En cas d'orage, débranche la fiche de l'antenne et de secteur. Les surtensions provoquées par la foudre peuvent endommager l'appareil, tant par l'intémete d'aire du système d'antenne que par le réseau electrique. L'antenne et la fiche de secteur doivent être débranchées en cas d'absence prolongée.
• La fiche d'alimentation du téléviseur doit être facilement accessible afin qu'elle puisse être débranchée à tout instant.
• Installé le cable d'alimentation de manière à ce qu'il ne puisse pas été endommagé. Le cable d'alimentation ne doit pas être piée ou posé sur un rebord coupant, ni exposé à des substances chimiques; ceci est valable pour l'ensemble de l'appareil. Un cable d'alimentation dont l'isolement est endommagée présente un risque d'électrocution et peut provoquer un incendie.
• Lorsque vous débranchez la fiche de secteur, ne tirez pas sur le cable mais sur la fiche elle-même. Si vous tirez sur le cable, les fils pouraient être endommages à hauteur de la prise et provoquer un court-circuit la prochaine fois que vous la branchez.

Première mise en marche

Telekomande

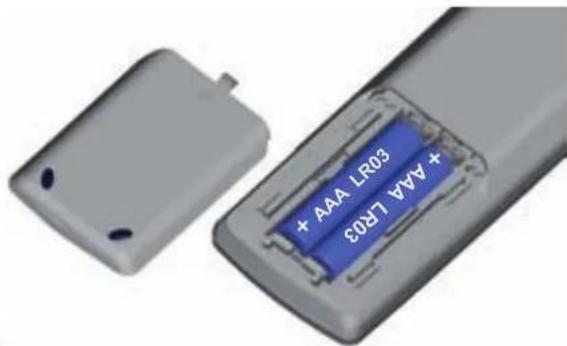

Piles

Appuyez à l'endetroit repéré par la flèche pour insérer ou changer les piles. Poussez le couvercle du département à piles vers le bas et enlevez-le. Insérez les piles de type Alcali Mangan LR 03 (AAA) et veillez au bon positionnement par rapport aux + et - .

Repoussez ensuite le couvercle vers le haut.

Remarque concernant I'elimination des piles :

Les piles ne contiennent pas de substances nocives telles que du cadmium, du plomb ou du mercure.

Conformément aux reglementations concernant les piles, vous ne devez pas jeter les piles usages à la poubelle chez vous. Veuille déposer les piles usages aux points de collecte Gratisits prévus dans le commerce.

Régré la télécommande pour la commande du téléviseur

Appuyez sur la touche TV

La commande des autres appareils Loewe est décrite à la page 39.

Raccordement

Réseau

Retirez le couvercle des branchements.

Branchez le téléviseur sur une prise de 220-240V/50-60 Hertz. Sur les téléviseurs LCD, branchez la petite fiche du cable d'alimentation dans le connecteur à l'arrêt du téléviseur et la grossse fiche dans la prise de réseau.

Sur les téléviseurs à écran plasma, le cable d'alimentation est fixé à l'appareil.

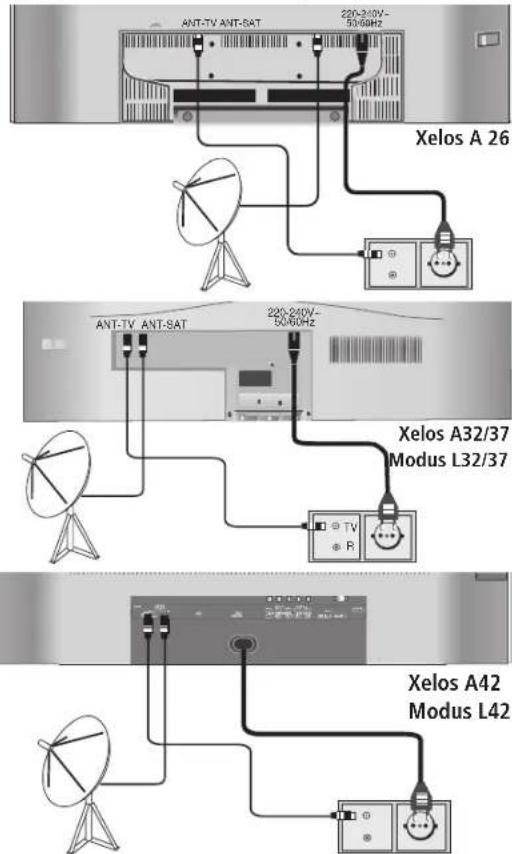

Antennes

Branchez la prise de l'antenne de votre installation d'antenne ou de cable ou votre antenné interieure pour DVB-T au connecteur ANT-TV (Tuner 1).

11 F

Première mise en marche

Dans de bonnes conditions de réception, une antenné interieure peut être utilisée pour le DVB-T. Des antennes interieures passives et actives sont propoées dans le commerce. L'alimentation électrique a lieu par le branchement de l'antenne pour une antenné active. L'alimentation correspondante (5 volts) doit être sélectionnée lors de la programmation automatique ou dans «Menu TV - Branchements - Antenne DVB - Antenne DVB-T»,

Il est recommandé d'utiliser une antennon non directionnelle. Une antennen directionnelle peut etre utiliseafin d'améliorer la qualite de réception lorsqu'on se trouve dans un lieu ou la réception est mauvaise.

Adresse-vous à votre spécialiste pour plus d'informations sur les émetteurs numériques disponibles dans votre région.

Si le télévisuer a ete equipie ulterieurement d'un recepteur PIP ou si ce dernier a déjà ete instalé sur les appareils munis d'un enregistrure numérique, branche I'antenne au connecteur d'antenne du recepteur PIP et reliez la sortie du recepteur PIP à la prise ANT-TV (Tuner 1). Voir les illustrations aux pages 6/7.

Caracteristiques spécifiques à chaque apparéil et possibités de complément pour les récepteurs PIP et satellites, voir pages 44 et 45.

Pour les récepteurs 1 complémentaires pour satellites numériques, branchevez toute cable d'antenne satellite à la prise ANT-SAT.

Pour les récepteurs 2 complémentaires pour satellites numérique, branche également le cable de l'antenne aux deux prises SAT, par exemple depuis le commutateur d'antenne ou bien des Twin-LNC.

Menez les cables à l'aide des supports prévus sous le téléviseur.

Remettez le couvercle des branchements en place sur le téléviseur.

Utilisation des attache-cables pour Xelos A42 et Modus L 42

Les attache-cables fournis permiettent de réunir les câbles de connexion en faisceau.

Vous pouvez ouvir les attache-cables en appuyant sur leur mecanisme de verrouillage.

Mise en place du Module Conditional-Access

Afin de pouvoir receivevoir des programmes numériques verrouillés, un Module Conditional Access (Module CA) et, le cas échéant, une Smart Card doit être insérés à l'emplacement correspondant dans votre téléviseur. Vous trouvez l'emplacement Common Interface (Cl-Slot) à l'arrête de votre téléviseur, voir les illustrations aux pages 5 à 7.

1. Veillez à ce que le téléviseur soit étèint avec l'interrupteur d'alimentation de l'appareil.
2. Insérez complètement la Smart Card dans le module CA. Introduisez la

Smartcard en orientant le cote compteant la puce de contact doree versle cotedu module portandelogo de I'opérateur.Des flèches imprimées indiquemment introüirde la carte.

Veuillez aussi consulter les instructions d'installation fournies avec la Smart Card.

1. Insérez avec précaution le module CA avec le côté des contacts dirigé vers l'avant dans le socle. Lorsque vous vous tenez devant le téléviseur, le logo apposse sur le module CA doit regarder vers l'arrière.
   Assurez-vous que le module ne soit pas penché.
   Ne force pas.
   Lorsque le module est enclique en place, le bouton d'éjection sera poussé vers l'extérieur.
   Le module CA et la Smart Card ne sont pas fournis avec l'appareil. Vous pouvez vous les procurer en原則 auprès de votre spécialiste.

Mise en marche

Appuyez sur l'interrupteur d'alimentation. Le témoin rouge du téléviseur s'allume (fonction Standby).

Allumez le téléviseur avec l'interrupteur intégré dans le témoin lumineux. Le témoin s'allume ensuite en vert (témoin de fonctionnement).

F·12

Première mise en marche

Programmation automatique

La programmation automatique du téléviseur sera lancée après la première mise en marche. Suivez les menus.

Selectionner les réglages en appuyant sur une des directions...

... et confirmez vos paramétres en appuyant sur OK. Vous arriverez alors au menu suivant.

Touche retour pour returner au menu précédent.

1. Vous doivent tout d'abord seLECTIONner la langue des menus affichés sur touteappeareil.
2. En appuyant sur la touche OK, vous arrivée au menu «Raccorder cable(s) d'antenne». Si vous voulez receivevoir des chaînes numériques par satellite, désisissez «DVB-S» et confirméra par la touche Première mise en service

jaune. Si vous voulez également recevoir des chaînes numériques terrestres (DVB-T), Sélectionné « DVB-T'. Sélectionné aussi Antenne/cable (analogique), de cette façon, vous pourrez rechercher et memoriser

égarlement des chaînes analogiques traditionnelles. Si vous pouvez recevoir des chaînes numériques sur le cable, Sélectionnez «DVB-C» à l'aide de la touche jaune.

1. Pour la sélection de chaînes spécifique au pays et les prêrglages DVB-T et DVB-C, indiquez le lieu où vous utilisez le téléviseur.
2. Si vous avez selectionné «DVB-T», vous arrivè au menu «Antonne DVB-T». Si vous utilisez une antenné active, selectionné «oui (5V)».
3. Avres avoir choisi ,DVB-C",you pourrez en prince laisser inchangees les options Taux symbole et Type de modulation. Si notre cablodistributeur utilise d'autres debits de symboles, specifiez la valeur appropriee a I'aide des touches numeriques de la telecommande. Si le débit de symboles est identique dans tous les cas, specifiez la meme valeur pour les deux taux symbole. Si notre cablodistributeur transmet avec un autre type de modulation, selectionnez le type adequat dans le menu. Lorsqu'un seul type de modulation est utilisé, selectionnez "aucun" en regard de Type de modulation 2. Au besoin, demandez les reglages appropriés pour votre reseau cable à vous spécialiste hi-fi.
4. Dans le menu « Sélectionner les installations satellites», vous trouvez les choix propres à votre installation d'antenne satellite Remarque : consultez votre installateur d'antenne ou votre spécialiste pour connaître les conditions de votre installation d'antenne satellite et les réglages de l'antenne.
5. Choisissez le satellite vers lequel l'antenne sera orientee, par exemple ASTRA1.

Si vous ne receivez qu'un seul satellite...
8. Precisez dans le menu suivant si la recherche de chaine doit avoir lieu sur la bande High et Low («Ouiux» ou seulement sur la bande Low «Non»). Remarque: Pour la plupart des satellites, une recherche de chaine est requise sur les deux bandes.
9. Les fréquences standard prédéfinitiones pour la bande Low et la bande High sont respectivement de 9750 MHz (9,75 GHz) et de 10600 MHz (10,6 GHz). Si votre antennae satellite est équipée d'un LNC (LNB) avec une fréquence d'oscillateur divergé, définisse la fréquence correspondante pour la bande Low et/ou High. Remarque : L'indication correcte des fréquences de réception dans le Menu TV - Paramètres - Châines - Réglage manuel dépend de cette mise au point !
10. Grace au reglage activé precedemmenet, vous devrieze recevoir une image avec le son (seulément avec ASTRA 1 et HOTBIRD). Appuyez ensuite sur OK.
11. Dans le menu «Préprogrammation», choisisse la préprogrammation proposée pour une programmation rapide de la chaîne satellite. Afin d'être sur que toutes les chaînes disponibles actuellesment soient recherchées et retransmises, choisisse ici «Non». Taux symboles : Les séquences de symboles standards 22000 et 27500 sont fournies. Au cas où vous souhaiteriez receiveoir d'autres symboles, indiquez ici la valeur correspondante à l'aide des touches numériques de la télécommande.
12. En choisisant OK, vous obtiennent un aperçu des paramétres de programmeation automatique.
13. Appuyez une nouvelle fois sur la touche OK; la recherche de chaines comme. Le téléviseurcherche, trie et affiche toutes les chaines de television correspondant a vos regliages et aux antennes connectees.
14. Lorsqu'une chaîne s'affiche, vous receivez la notification correspondante.
15. En appuyant sur OK, vous lancez la recherche des stations de radio.
16. Le téléviseurcherche, affiche et trietoutes les stations radio captees par voire antennene.
17. Enfin, déclarez votre magnétoscope, décodeur et équipement audio dans l'assistant de branchement et reliez-les au téléviseur suivant le schéma de branchement illustré. Si vous souhaitez brancher d'autres apparèils par la suite, consultez les informations à partir de la page 32.

Vou puevez repeler I'installation initiale à tout moment, par exemple si vous démenagez. Pour cela, ouvrez I'index avec la touche INFO (mode TV, aucun menu ouvert). Sélectionnez ensuite «Renouveler la première mise en service» (cette entre s'affiche également séparement avant la dette A). Appuyez alors sur OK pour lancer la première mise en service.

Tri des chaines

Par la suite, vous pourrez modifier à tout moment le tri de chines automatique préselectionné. Voir «Menu TV - Paramètres - Chaines - Modifier les programmes» (non disponible pour les chines DVB-T en Grande-Bretagne).

13·F

Première mise en marche

Orienter l'antenne DVB-T

Si vous receivez avec une antennne interieure une ou plusieurs chaines DVB-T avec son et image, vous doivent ajuster le placement de l'antenne.

Pour une orientation optimaé et pour la détermination de l'emplacement convenable de l'antenne, votre téléviseur dispose d'un réglage de qualité du signal (C/N) et de puissance du signal (Level).

Si nécessaire, renseignez-vous auprès de toute spécialiste pour savoir sur quels canaux et bandes de fréquence (VHF ou UHF) émettent les chaines de télévision numériques de leur région.

Plusieurs programmes numériques peuvent etre transmis surun meme canal.

Choisir une chaine de télévision

1. Appuyez sur la touche MENU pour ouvrir le Menu TV.
2. A l'aide des touches ,choisissez «Paramétres»,puis passez à la ligne de menu se trouvant en dessous avec la touche
3. Choisissez «Chaines» et passez à la ligne de menu en dessous avec la touche

1. Choisisse «Réglage manuel » et ouvre le menu à l'aide de la touche OK (impossible sur les modèles x27/28 MHEG-5).

1. Pour les chaînes numériques, choisissez «Source signal - DVB-T»,
2. A l'aide des touches numériques, indiquez le numero de chaîne correspondant.

La largeur de bande adequate de 7 ou 8 MHz sera reglée automatique en fonction du canal et du pays choisis. Les largeurs de bande ne doivent etre modifiees qu'exceptionnellement, dans le cas ou la grille de canaux de toute région s'ecarte des normes habituelles.

Lorsque vous receivez une chaîne numérique, la qualité du signal (C/N) et sa puissance (Level) du signal sont indiqués par une barre et une valeur numérièque. L'orientation ou la position de l'antenne est optimale lorsque la valeur la plus haute possible (barres longues) est indiquée pour la qualité et la puissance du signal.

1. Orientez l'antenne de façon à atteindre la valeur numérique maximale et une barre aussi longue que possible.
2. Si vous ne trouvez pas de signal pour le canal choisi, vous pouvez en appuyant sur la touche bleue pour lancer une recherche de fréquences dans la bande choisié (VHF ou UHF).
3. Verifiez successivement d'autres canaux sur lesquels émettent les chaînes numériques terrestres de votre région. Orientez l'antenne sur la chaîne la plus faible, au point où la valeur numérique et la longueur de barre sont maximales.
4. Une fois l'antenne positionné et orientée correctement, nous recommendons de rechercher tous les chaînes à l'aide de « Assistant de recherche» (Menu TV - Paramétres - Chaînes - Assistant de recherche).

F-14

Usage quotidien

Marche/Arret

Votre téléviseur est équipé d'un bloc d'alimentation avec fonction de mise en veille économique. En fonction de veille, la puissance consommée est réduite à un minimum. Si vous souhaïtez économiser davantage de courant, éteignez le téléviseur avec l'interrupteur d'alimentation. Gardez toutes à l'esprit que dans ce cas, les données EPG (magazine TV electronique) seront perdues et que les enregistrents par minuterie que vous auriez programmes ne seront pas effectuels.

Mise hors service

Lorsque vous teléviseur est allumé, vous pouvez lemettre en mode veille avec la touche Marche/Arret de la télécommande ou par l'interrupteur intégré dans le témoin lumineux sur le teléviseur. Le témoin lumineux rouge du teléviseur s'allume. Si le témoin orange s'allume, une réception programmée par minuterie est en cours, une entree de données EPG a lieu ou une fonction radio sans images sur l'écran est active.

Mise en marche du téléviseur

A partir du mode veille, vous pouvez rallumer le télévisuer à l'aide de la touche Marche/Arréot ou à l'aide les touches numériques de la télécommande (0-99).

Vous pouvez aussi utilisez l'interrupteur intégre au的身影 sur le téléviseur.

Le témoin s'allume ensuite en vert.

Vou pueze également allumer le téléviseur en appuyant sur la touche OK; vous obtenez alors un aperçu des chaînes et vous pourrez enCHOISIR une.

Allumer la radio

Pour allumer la radio, utilisez la touche RADIO sur la télécomande

ou

appuyez sur la touche R de la commande du téléviseur.

Lorsque vous éteignez le téléviseur avec l'interrupteur d'alimentation, le témoin lumineux s'eteint.

Lorsque vous avez eteint le televiseur par I'interrupteur d'alimentation, vous devez utilisez d'abord actionner a nouveau cet interrupteur pour amener le televiseur en mode veille, puis l'allumer en utilisant la telecommande ou en utilisant I'interrupeur integre dans le témoin lumineux sur le televiseur.

Usage quotidien

Changer de chaine

... avec les touches P + / P de la télécommande

Chaine suivante/precedente

En changeant de chaine, le témoin de chaine s'affiche pendant quelques secondes.

Si plusieurs langues sont disponibles pour une émission DVB, lechioix de langue et de son s'affiche sous l'indication du programme. Appuyez sur la touche verte pour ouvrir la sélection de langue et de son et faites votrechioix à l'aide des touches

... avec les touches numériques de la télécommande

Le téléviseur dispose d'une mémoire dynamique d'une capacité de 1680 chaînes. Pour ménoriser un maximum de 9 chaînes, il vous suffit de désirir un nombre à 1 chiffre pour chaque chaîne. Pour en ménoriser un maximum de 99,CHOISSEZ des nombres à 2 chiffres. Pour ménoriser un maximum de 999 chaînes, prévoyez des nombres à 3 chiffres. (Voues pouvez vérifier le nombre de chaînes méorisées dans la liste des chaînes).

longue

courte courte longue

toutes courtes

Chaines à un chiffre

Maintenez enfoncée une des touches

0-9 pendant une seconde : vous changez immédiatement de chaine.

Ou bien appuyez brievement sur une des touches 0-9 ; la chaine change après 2 secondes (changement immediat si le nombre de chaines mémorises ne dépasse pas 9).

Chaines à deux ou trois chiffres

Appuyez brievement sur la ou les premières touches numériques, puis appuyez pendant une seconde sur la derniere touche numérique : vous changez immediatement de chaîne.

Ou bien appuyez brievement sur toutes les touches numériques; dans ce cas, la chaine change après 2 se-ondes (la chaine change immédiatement si le nombre de chaines mémorisées ne dépasse pas 99 ou 999).

Chaines à quatre chiffres

Appuyez brievement sur les quatre touches numériques;
vous changez immediatement de chaine.

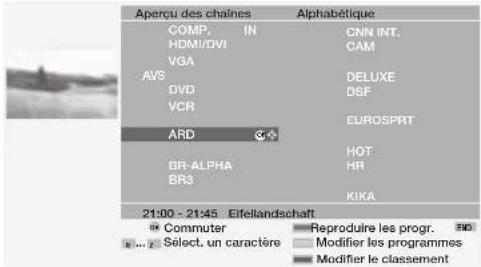

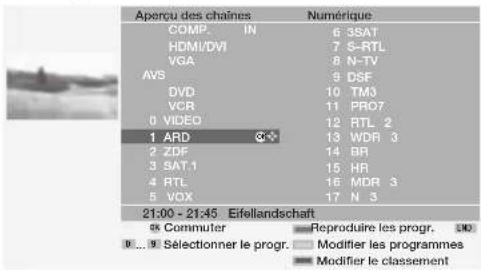

... au sujet de l'aperçu des chaînes

Ouvre I'apercu des chaines a laide de la touche OK.

Selectionnez la chaine (elle s'affichera en petit encadrement si cette fonction est disponible) ou ...

...choisissez-la avec les touches numériques.

Pour lancer la chaine selectionnee.

Touche bleue: trier par ordre alphabetique/par bouquet/par ordre numérique

Affiche par ordre alphabetique : indique les lettres à l'aide des touches numériques ( comme sur le clavier d'un téléphone portable), selectionnez avec et confirméz par OK.

Affiche par bouquet (tri par groupes de chaines, seulement à DVB, non disponible sur les chaînes DVB-T en Grande-Bretagne): indiqué le nombre du bouquet, sélectionnez avec et confirmez par OK.

Les chaînes numériques DVB-T sont signalées par T, les chaînes DVB-C pa G et les chaînes DVB-S par S. Les chaînes cryptées sont signalées de plus par 0. Pour receivevoir des chaînes cryptées, informez-vous auprès de votre spécialiste hi-fi sur l'utilisation d'un décodeur ou d'un module CA avec Smart Card.

15 F

Usage quotidien

Généralités sur la commande par menus

Les menus s'affichent à l'aide de la touche MENU ou des touches de menus spéciales; vous pouvez les acculter à l'aide de ces touches ou de la touche END. Le menu s'affiche sous l'image. En haut de l'image, vous pouvez consulter des informations supplémentaires sur l'option de menu selectionnee. Vous naviguez dans les menus à l'aide du curses (▲▼▲).vous pouvez effectuer des réglages à l'aide de ▲ ▲. Les nouveaux réglages sont pris en compte lorsque vous quitttez le menu.

Exemple d'utilisation des menus

La navigation dans les menus est illustrée ci-après enPNRant pour exemple le Menu TV. Vous pouvez voir dans le champ affiché en bleu foncé sur votre téléviseur quelles sont les touches de commande disponibles.

Selectionnez la fonction souhaitee dans le Menu TV, par ex. Son (pour les reglages de son). yours permut de deplacer les options de menu indiquees a droite vers le champ affiché en bleu fonced; yours permut de deplacer les options indiquées a gauche.

Pour désir la fonction «Son» sous «Menu TV», appuyez sur ou sur OK; vous affichez alors les options de réglage du son.

Pour désir une option de réglage du son, utilisez également Choisissez par exemple «Graves» (pour augmenter ou réduire les graves.)

Pour le réglage des graves, Sélectionné la barre de réglage affichée en dessous à l'aide de ou par OK.

F-16

Régléz les graves à l'aide de «. Si vous voulez faire d'autres réglages de son, utilisez « pour remonter vers «Graves», puis sélectionnez une autre option avec «, par exemple «autres». Vous pouvez aussi utiliser « pour remonter jusqu'à «Son» et désirer d'autres options du Menu TV (Réglages d'image par exemple).

A l'aide de ,choisissez un autre réglage de son,par ex. «Volume automatique»; ensuite...

...utilisez pour confirmer votrechoix de l'option «Volume automatique'.

Appuyez alors sur ↓ pour activer le volume automatique («oui»).

Pour occulter le menu, appuyez sur la touche END.

En plus du Menu TV de l'exemple ci-dessus, vous dispose en mode TV d'autres menus, que vous pouvez atteindre de la façon suivante:

Ouvr directement le menu Son.

Appel rapide des Image+, sous-titres Teteinte, des pages Tete- texte personnalises, volume du casque, reproduce les programmes et displacement d'image vertical.

Touche verte : acceder aux réglages d'image et de son par défaut.

Sous Volume, vous avez acces à d'autres paramétrres relatifs au son, comme la sortie, le réglage du son, les effets sonores et les réglages de sonorité.

Pour atteindre ces options, appuyez sur la touche à ou OK aussi longtemps que la mention Volume s'affiche.

Usage quotidien

Au sujet du système d'info ...

Pour chaque option de menu, un info-texte s'affiche en haut de l'écran et vous proposé de l'aide pour le réglage. Vous n'avez ainsi pas de mode d'emploi à consulter. Nous illustrons ci-après le fonctionnement du système d'information à l'aide de l'exemple de la recherche de chaînes :

Dans cet exemple, l'info-texte explique les options disponibles sous «Paramétres».

Lorsque vous voulez par exemple chercher de nouvelles chaînes, seLECTIONnez «Chaines» sur la ligne en dessous à l'aide de.

L'info-texte vous indique les réglages disponibles sous «Chânes'.

Selectionnez la ligne en dessous à l'aide de , «Assistance de recherche» dans notre cas.

L'info-texte explique ce que vous pouvez faire ensuite.

A la livraison du télévisuer, l'affichage des info-textes est activé par défaut (info automatique «ouï'). Si vous le souhaitez, vous pouvez acculter les info-textes à l'aide de la touche INFO.

A l'aide de la touche INFO (Info automatique «non»), vous pouze aussi régler le télévisueur de façon à pouvoir afficher les info-textes lorsque vous en avez besoin. Pour aller à l'option d'activation ou de désactivation du mode Info automatique, désisissez «Menu TV - Paramétres - Divers - Affichage à l'écran - Info automatique - ouil/non».

Usage quotidien

Au sujet de l'index ...

L'index vous donne un accès direct à de nombreuses fonctions de commande. Vous y trouvezez également un grand nombre d'informations sur des sujets spécialisés à propos de la télévision. Avant l'index alphabetique proprement dit, vous trouvezrez les langues de menu, l'équipment du téléviseur, la mode de rafraichissement digital pour supprimer ou réduire des effets peu visibles l'écran (dépôncible uniquement sur les récepteurs à écran plasma) et un rappel de la première mise en fonction.

Ouvez l'index en mode TV (sans affichage supplémentaire).

Les informations sur le terme seLECTIONné sont affichées en haut de l'image. Lorsque le symbole OK s'affiche sur la ligne seLECTIONnée, vous pouvez utiliser la touche OK pour acceder directement au menu et y effectuer votre réglage ou votrechioix.

PourCHOISIR une entree dans l'index:

Indique la premiere lecture à l'aide des touches numériques ( comme sur le clavier d'un téléphone portable); ou

utilise pour aller à la dette precedente/suivante, ou

utilise les touches P + / P- pour feuilleter les pages precedentes ou suivantes

et pour aller de page en page.

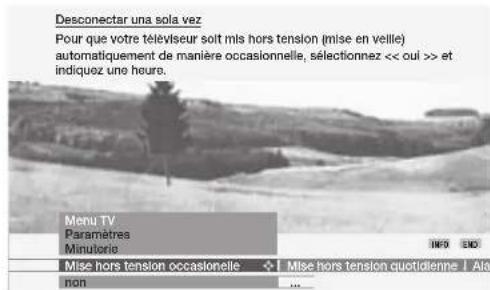

Par exemple, si vous voulez eteindre le téléviseur automatiquement :

Choisissez l'entree «Mise hors tension» - «Automatique»,

A l'aide de la touche OK, allez à «Mise hors tension» - «Automatique».

Le menu correspondant «Minuterie» (dans le Menu TV - Paramétres) s'affiche.
Vou pouze à présent désir entre «Mis hors tension occasionnelle» et «Mise hors tension quotidienne» et indiquer l'heure.

F·18

Usage quotidien

Réglage du son

Volume et autres réglages de son utilisés fréquement

Régier le volume

Utilise ou OK pour acceder à d'autres réglages de son ...

Selectionnez à l'aide de

Allez au choix/reglage correspondant à l'aide de ...

... Et effectuez votrechoix ouvoire réglage à l'aide de

Lors de l'ajustement du son, adaptez l'image sonore au son de la chaîne. Dans les effets sonores, «Dolby Virtual» vous permet d'étendre un signal Dolby Pro Logic à un signal Surround virtuel, ou «Panorama» vous permit d'élargir virtuellement la base des haut-parleurs du son stéropheonomique.

Déactivé/activier le son

Désactiverson;

Activier son : Appuyer une nouvelle fois sur la touche ou régler le volume.

Autres réglages de son :

Ouvrir le menu Son

A laide de , selectionnez l'option de son a regler; confirmez par

Et effectuez votrechoix ouvoireéglage à l'aide de

Réglages de son : Aigus et graves. Les options de menu disponibles varient selon l'appareil audio raccordé (AURO, amplificateur HiFi). Sous «autres...», vous trouverez des réglages de son pour les haut-parleurs et le casque : volume automatique, volume du casque, sortie audio à la prise AV, volume max. et balance.

Configuration de l'image

Ouvrir le Menu TV.

Selectionner « Image » avec les touches ↓ , puis afficher la selection avec ↓ . Selectionner la fonction d'image à régler avec ↓ . Aliez au besoin réglage correspondant à l'aide de ↓ ...

... Et effectuez votrechoix ouvoireglage a laide de

Options de configuration de l'image : réglage de l'image, contraste, couleur, luminosité et nettoyé. Sous «autres...», vous dispose des options suivantes Image+, format d'image, déplacement vertical de l'image, format auto et lissage de film (DMM) et DRM (Mode de rafraîchissement digital).

CommandesurI'appareil

Les éléments de commande du télévisuer sont illustrés à la page 4.

Changer de chaine sur le téléviseur

Chaine suivante: touche +

Activer/désactiver la radio ou passer en mode Radio

Appuyez sur R pour allumer ou eteindre la radio.

Autres fonctions accessibles par le menu

Vous pouvez regler le mode Radio ou TV, le volume, la luminosite, le contraste, le format d'image et les chaines. L'option «Service» est destinée au service clientèle.

Ouvrir le menu à l'aide de M

Choisir la fonction a regler a l'aide de - ou de +

Aller au reglage ou a l'option à l'aide de R.

Effectuer le réglage ou le choix à l'aide de - ou de +.

Avec M, vous allez encore un niveau au-dessus et vous pouvez désir d'autres fonctions avec - ou +.

19 F

Modes de fonctionnement - TV

TV

Lors de la première mise en service et de I'usage quotidien, le téléviseur est en mode TV. C'est aussi le cas lorsqu'aucun des autres modes tels que EPG, Tetexte, PIP ou Radio n'a ete selectionne.
Chacun de ces modes de fonctionnement possede son propre menu et ses propres fonctions pour les touches de couleur. Appelez le menu a I'aide de la touche MENU.

Fonction des touches de couleur en mode TV)

Rouge:L'imagTVpasse enimagefixe.Lorsqueyouappuyez une nouvellefois surcebouton,l'imagrepasse en mode animé.Si vourte téléviseur estequipe d'un enregistrure numérique(DigitalRecorder),youaccedez àl'archive de l'enregistrure numérique.

Vert : Afficher les parametes personnels ou d'usine pour l'image et le son, memoriser les parametes d'image et de son comme parametes personnels

Jaune : Passer à la première chaine que vous avez regardée. Cette touche vous permet de passer rapidement entre deux châines.

Bleu: Afficher les informations sur la chaine.

Affichage de I'etat du téléviseur

Afficher/occulter l'etat

Dans la ligne du haut, vous VOEZ le nom de I'émission et l'identIFICATION du son. En dessous s'affichent d'autres options disponibles dans «Menu TV - Paramétres - Divers - Affichage à l'écran» (heure, identification du son, heures de rappel et heures de mise hors tension.)

Pour l'affichage de l'etat du téléviseur, votre opérateur DVB peut proposer des可以选择 supplémentaires pour chaque chaine. Fonctions des touches de couleur et de la touche TEXT :

Rouge:choix du canal en cas d'offre de multi-canaux.

Vert : selection de la langue/du son.

Jaune :choix de I'heure.

Bleu: protection infants.

Sous-titres DVB.

Lorsque vous appuyez sur une des touches de couleur pendant que l'etat du télévisseur est affché ou sur la touche TEXT, le menu correspondant s'affiche. Les sous-titres de l'affichage d'etat sont disponibles uniquement en mode « Soustitres DVB »; de plus, ils ne sont pas proposés par toutes les chaînes. Les options disponibles varient selon la chaine (beaucoup de chaînes proposent les sous-titres par le Téletexte.)

L'etat du téléviseur est affiché automatiquement au début d'une émission dont les options sont différantes de la précédente.

Remarques

• pour l'identification du son, Mono! signifie un passage manuel par ex. de Stéris à Mono.
• Les menus ne sont disponibles que lorsque l'etat du téléviseur est affiché. Vous pouvez cependant les rappeler à tout moment en appuyant sur la touche END de votre télécommande.
• Quelques-unes des fonctions indiquées ci-dessus ne sont pas disponibles pour les chaînes DVB-T en Grande-Bretagne.

Afficher l'index

Afficher l'index

Voutrouvez des informations détaillées sur l'index à la page 18.

F 20

Modes de fonctionnement - TV

Afficher d'autres fonctions

Choisir d'autres fonctions, telle que la taille des sous-titres du TéloTEXte, les pages TéloTEXte personalisées, le volume du casque, réproduire les programmes et déplacement d'image vertical.

Afficher l'aperçu de la minuterie

Si des enregistements par minutes est programmés, vous voirz ici qu'elle émission va être enregistrée et a quel moment.

Selectionner le format de l'image

Le téléviseur adopte automatiquement le format d'image le plus favorable lorsque Format auto est activé. Si vous souhaitez besoin un autre format, appuyez plusieurs fois sur cette touche jusqu'à ce que le format d'image souhaité soit sélectionné, ou désisissez à l'aide de

Sur les apparèels avec écran à cristaux liquides, vous pouvez commuter l'image panoramique sur le mode sans déformations. Ceci fera toute fois apparaitre des cordures noires à gauche et à droite de l'image.

Commutation: Maintainir actionnée sur l'appareil la touche M et, simultanement, actionner brievement sur la télécommande la touche «Format de I'image » Pour revenir en arreré: actionner de nouveau la même combinaison de touches.

Déplacer l'image verticalément

Pour rendre visibles les légendes ou sous-titres, vous pouvez déplacer l'image vers le haut ou le bas en format «Panorama», «Cinéma» et «Zoom» à l'aide de ▲ ▼.

Menu TV

Ouvrir le Menu TV

Vous trouvez une description des réglages de l'image et du son à la page 19. Le Menu TV propose d'autres options pour l'enregistrement, les branchements et les paramétres du téléviseur.

Si l'enregistreur a ete déclaré, vous trouvez les menus suivants sous «Enregistrement»:

Utiliser l'assistant d'enregistrement pour programmer de nouveaux enregistrements

• via EPG - via le Télétexte (VPT) - manuellement
  Vous trouvezez d'autres détails relatifs à l'enregistrement par minutes à la page 33.

Apercu minuterie

Vous trouvezeci la listedes émissionsprogrammées pour enregistrement.Vous pouze modifier lesdonnées d'enregistrement,effacer complètementles enregistrementsprogrammes etprogrammer de nouveaux enregistements.

Délai avant et après l'enregistrement

Pour les enregistements sans VPS, vous deveze régler ici le déaliant avant et après l'enregistrement afin qu'en cas de légers décalages de l'horaire, la totalité de l'émission soit enregistrée.

Dans «Branchements», vous trouvrez les fonctions suivantes :

L'assistant de raccordement vous aide pour le raccordement et la déclaration d'appareils supplémentaires, par exemple un magnétoscope, un lecteur/établir DVD, un caméoscope/camera numérique, un décodeur pour télévision à péage, des apparciels avec signaux de composants et signaux numériques HDMI/DVI.

Antenne DVB

Antenne DVB-T Antenne DVB-S

Pour plus de détails, reportez-vous aux pages 13 et 14.

Digital Link Plus

Transmission des données transmises du téléviseur au magnétoscope/ENregistreur DVD lorsqu'un enregistrure est raccordé avec Digital Link Plus.

• Régler manuellement la norme AV pour les raccordements (si elle n'est pas reconnaue automatiquement).
• Attribuer le son numérique à l'une des prises AV.
  « Autoriser la tension de commutation» pour afficher immédiatement les signaux de l'appareil raccordé via Euro AV, lors de la lecture.
• Affichages RGB sur AV2 pour lire les signaux RGB sur tous les emplacements de chaînes.
• Sélectionner des chaînes par décodeur et régler le codage de son

Sous «Paramètres», vous trouvez les fonctions suivantes : Chaines

Voupez ici rechercher, automatiquement ou manuellement, de nouvelles chaines et les memoriser. Avec «Modifier les programmes», vous pouze trier les chaines, les effacer et changer leur nom (non disponible pour les chines DVB-T en Grande-Brelagne).

• Assistant de recherche - Réglage manuel - Modifier les programmes

• Uniquement pour les téléviseurs avec DVB-S

21 F

Modes de fonctionnement - TV

Sécurité enfants

Vou pouvez verrouiller le téléviseur à partir de maintainant tous les jours pendant une certaine durée ou sauf accord pour empêcher la réception de programmes DVB soumis à accord parental. Saisissez ici le code secret permettant de visionner les programmes bloqués.

Minuterie

Vou pouvezprogrammer l'arrêt de votre téléviseur à une heures que vous déterminé, ou programmer un réveil/un rappel par la radio ou la télévision. Si vous étièz absent à ce moment, un système de sécurité se charge d'éteindre dans ce cas le téléviseur après 5 minutes.

• Mise hors tension occasionnelle - Mise hors tension quotidienne
• Alarme occasionnelle - Réveil Lu-Ve - Réveil Sa - Réveil Di
• Réveil avec - Volume signal de réveil

Lanque

Si «vosire» langue de menu n'est pas selectionnee, vous veze you déplacer dans le menu «Langue» dans une langue incomprehensible pour vous : Voici un moyen simple de regler la langue de menus appropriee :

1. Appuyez sur la touche INFO (Index) et selectionnez la première entree (classee avant la lecture A).
2. Affichez la selection de langue en appuyant sur la touche OK.

3. Sélectionnez alors la langue souhaïée et confirmez par OK.

4. Occultez le menu à l'aide de la touche END.

Divers (paramètres)

Affichage a l'ecran

Saisissez ici la durée et l'emplacement de I'affichage de I'etat du téléviseur et de la chaîne, définissez le contenu de I'etat et allumez ou éteignez l'info-texte automatique:

• Position d'incrustation - Durée de l'affichage OSD - Titre de l'émission - Identification son - Heure - Heure de rappel - Heure de mise hors tension - Info automatique

Heure et date

Lorsque you receivelez Telextexe, I'heure et la date sont enregistrées par I'appareil. Cesdonnées sont nécessaires aux enregistements par minuterie, à la minuterie et a l'EPG. Si你不 ne receivez pas le Telextexe, vous nevez saisir la date et I'heure et you ne nevez pas eteindre le televiseur avec I'interrupteur d'alimentation, sans quoi vos reqlages seront perdus.

DVB software

Actualisation du logiciel DVB par le satellite*.

Sous-titres DVB

• Déactiver sous-titres - Sous-titres pour malentendants
• Sous-titres en traduction pour les programmes étrangers.

Police de caractères DVB

Europe occidentale · Polonais · Standard.

Sous-titres DVB

La fonction de sous-titrage est disponible pour les émissions DVB. Elle vous permet d'afficher les sous-titre en permanence ou de les occulter. Vous pouvez en outre besoin entre sous-titres «pour traduction» ou «pour malentendants».

1. Ouvre le Menu TV à l'aide de la touche MENU.
2. Choisissez la ligne «Parametes» et confirmez par OK.
3. Choisissez la ligne «Divers» et confirmez par OK.
4. Choisissez la ligne «Sous-titres DVB» et confirmez par OK.

Remarque: Si vous avez choisi «Arrêt sous-titres», un message d'advertisement s'affiche lorsquedesous-titres sont proposés pour une émission.

La touche END vous permet d'afficher l'etat du téléviseur; ensuite, vous pouvez afficher à nouveau les sous-titres à l'aide de la touche TEXT.

• Appuyez sur la touche END pour afficher l'etat du téléviseur si c n'est pas encore fait.
  Lorsque I'etat du televiseur s'affiche, appuyez sur la touche TEXT. Choisissez la langue et confirmez par OK. Le preréglage change pour l'émission actuelle.
• Les options disponibles pour la langue des sous-titres varient selon les opérateurs.
• La préselection automatique est déterminée par la langue du menu et lechioïx activé dans le menu «Sous-titres DVB».
• En appuyant sur la touche END, vous réaffichez le menu.

Remarque: Les sous-titres DVB ne sont pas disponibles lorsque la fonction d'incrustation de Téletexte numérique est active.

F-22

Modes de fonctionnement - TV

Retirer le module CA

1. Eteignez le téléviseur à l'aide de l'interrupteur d'alienation.
2. Retirez le couvercle situé en haut à gauche à l'arrête du téléviseur.
3. Appuyez sur le bouton d'éjection se trouvant pres de l'emplacement du module; le module est déverrouillé.
4. Retirez le module du téléviseur.

Insérer un nouveau module CA

Après avoir inséré le nouveau module CA (dans le menu, on l'indique par le module CI) et rallumé le téléviseur, le dialogue suivant s'affiche :

Recherche automatique des chaines

Votre televseur a identifie un nouveau module Cf. Cecl exige la

recherche de tous les nouveaux programmes pouvant etre recus

Après que vous avez appuyé sur la touche OK, l'assistant de recherche de chaines démarre automatiquement.

Verifiez ici les paramétres de recherche proposés; ensuite, laissez l'assistant rechner les nouvelles chaînes.

Ouvrir le menu Module CA

Voupez consultier ici les informations sur le module Conditional Access et sur la Smart Card insere. A I'aide de la touche MENU, ouvre le menu TV et choisissez «Parametres», «Divers», puis la mention «Module CI - xxx». Le terme module CI' indique dans le menu signifie module CA. Le contenu de ce menu varie en fonction du fournisseur du module CA.

Remarque: Ce menu est disponible seulement pour les chaînes numériques.

Installer des nouveaux logiciels DVB

Afin que votre récepteur DVB-S soit toujours à jour sur le plan technique, des versions de logiciels nouvellement développées sont mises à disposition de temps en temps. Elles peuvent être envoyées par satellite et installées automatiquement sur toute télévisuer (possible uniquement avec ASTRA1).

Reconnaisance automatique du logiciel

Le téléviseur peut détector si une nouvelle version de logiciel est disponible. Ceci a lieu pendant la nuit, lorsque vous EPG est automatiquement actualisé. Pour ce faire, votre téléviseur doit rester en mode veille (ne pas l'eteindre avec la touche Marché/Arrêt du téléviseur).

Lorsqu'une nouvelle version de logiciel est détectée, vous en serez informé par une indication sur l'écran lors de la prochaine mise en marche. Vous pouvez decide si vous souhaitez télécharger un nouveau logiciel ou non.

Confirmez avec OK pour que le nouveau logiciel soit être télécharge par satellite et installé. Poursuivez ensuite comme décrit au paragraph «Télécharger le logiciel».

Chercher un nouveau logiciel

Si vous poulez faire une recherche manuelle d'un nouveau logiciel, suivez les instructions ci-après :

1. Ovrez le Menu TV à l'aide de la touche MENU
2. Confirmez «Parametes» par OK
3. Confirmez «Divers» par OK.
4. Choisissez «DVB software» et appuyez sur OK.

Actualiser le logiciel de TV numerique

Version actuelle: V3.x.x

Vous pouvez rechercher une nouvelle version de logiciel avec OK.

1. Lorsque vous lancez la recherche par OK, le système vérifie si une nouvelle version du logiciel est disponible.
2. Si une nouvelle version est disponible, un message à l'écran vous le signale.

Actualiser le logiciel de TV numérique

Version actuelle: V3.x.x
Nouvelle version: V3.1.0

Télécharger le logiciel

1. Si vous appuyez sur OK dans le dialogue ci-dessus, vous pouvez decide si vous souhaitez télécharger le nouveau logiciel immédiatement, lors de la prochaine mise hors tension du téléviseur ou pas du tout. Nous conseillons d'actualiser toujours le logiciel numérique lorsqu'une nouvelle version est disponible. Vousités ainsi certain que votre téléviseur sera toujours à jour sur le plan technique.
2. Si vous avez decide d'actualiser, le logiciel sera telecharge sur votre téléviseur et vous serez informé de l'état par une barre grise.

Ne pas eteindre le televiseur pendant le tetechargeMENT du logiciel! Le tetechargement peut durer jusqu'à 1 heures. Lorsqu'il est terminé, un message vous en informera.

1. Une fois l'actualisation terminée, un message vous demandera d'éteindre puis de rallumer votre téléviseur à l'aide de l'interrupteur de mise sous tension/veille.

Si vous n'actualise pas le logiciel, vous verrez à plusieurs reprises un message vous demandant si vous souhaitez le faire toute de même, les prochains fois que vous allumerez le téléviseur.

Le module CA s'est imposed entre-temps comme désignation courante. Ce fait ne peut pas encore etre pris en compte dans le menu.

1. F

Modes de fonctionnement - TV

Image+

Image+ est une technique d'amélioration du rendu d'écran développement par Loewe et permettant d'obtenir une image plus détaillée, moins contrastée et plus réaliste tant pour les formes que pour les couleurs. La technique Image+ n'est pas intégrée dans les téléviseurs Xelos A26/32.

Menu Image+

Ouvrez le menu «Autres fonctions»,

Allez au choix/reglage correspondant à l'aide de ...

Effectuez votrechoix ouvoire réglage à l'aide de « et appuyez sur

pour l'appliquer.

Le menu Image+ vous permet d'activer ou de désactiver les fonctions Image+ et de déschoir le mode Démo.

Les paramètres Image+ sont également accessibles via le Menu TV - «Image»,

Afficher le menu TV.

Selectionner « Image » avec la touche «

Appuyer sur pour ouvr la selection et selectionner « autres... » avec les touches

Afficher « autres... » avec la touche OK et selectionner « Image+ »
avec ▲ ▼.

Appuyer sur pour ouvrir la selection

Effectuer le réglage tel que décrit ci-dessus dans le menu Image+.

A la livraison, le mode Image+ est activé.

F-24

Mode de démonstration Image+

Le téléviseur possede un mode Demo pour illustrer le résultat de I'application de la technique Image+.

En mode Démo, l'image en cours est affichée dans deux panneaux. La moitié gauche de l'écran présente l'image en mode de rendu «normal», la moitié droite présente l'image en mode optimisé «Image+».

Vous pouvez quitter le mode Demo en appuyant sur une touche qualconque de la télécommande.

Modes de fonctionnement - PIP

Intégration d'image (PIP)

L'intégration d'image est disponible le téléviseur est équipé d'un récepteur PIP
analogique ou d'un récepteur satellte numérique en plus d'un récepteur cable TV.
Voupez ajouter un récepteur PIP ou un récepteur satellite numérique en équip
pement supplémentaire par la suite. Caracteristiques spécifiques a chaque apparail
et possiblés de complément pour les recepteurs PIP et satellites, voir pages 44
et 45. Si aucun autre récepteur n'est intégré à votre téléviseur, vous pouze utiliser
pour la lecture un magnétoscope ou un lecteur DVD (AV-PIP).
Les affichages PIP suivants sont possibles pour un récepteur PIP ajouté en équip
ment supplémentaire : image principale analogique - image incrustée analogue,
image principale numérique - image incrustée analogue.
Les affichages suivants ne sont pas possibles: image principale numérique - image
incrustée numérique, image principale analogique - image incrustee numérique.
Dans un «écran partagé», l'image PIP (incrustée) se trouve du côté droit de l'écran.
Les deux images se partagent l'écran par moitiés. Avec le réglage «Petit encadre
ment», l'image TV est incrustée dans un cadre de petit format.
Le cadre vertla barre verte indique que les commandes s'appliquent à l'image PIP.
Le cadre blanc/la barre blanche indique que les commandes s'appliquent à l'image
principala. La touche verte vous permet d'alterner entre l'image PIP et l'image
principalie, par exemple pour changer de chaine.
Le cadre ou la barre entre les images s'affiche ensuite en vert.

Image PIP comme image fixe

Le cadre/la barre doit etre vert/verte. Si c n'est pas le cas, appuyez sur la touche verte. Si vous appuyez sur la touche rouge, l'imagine PIP passage en affchage fixe. Appuyez une nouvelle fois pour passer à l'imagine animée.

Selectionner la chaine de l'image PIP

Le cadre la barre doit être vert/verte. Si ce n'est pas le cas, appuyez sur la touche verte. Choisissez ensuite la chaîne comme vous le faites d'habitude.

Choisir la chaine de I'image de la TV (image principale)

Le cadre la barre doit etre blanc/blanche. Si c n'est pas le cas, appuyez sur la touche verte. Choisissez ensuite la chaine comme youe les faites d'habitude.

Balayer les chaînes dans l'image PIP

Le cadre/la barre doit etre vert/verte. Si ce n'est pas le cas, appuyez sur la touche verte. Demarrez le balayage de chaines en appuyant sur la touche bleue. Le cadre/la barre devient bleu/bleue.

Les chaînes changent maintainant automatiquement. Arretez le préaffiche des chaînes en appuyant sur la touche bleue. Le cadre/la barre est de nouveau vert/verte.

Basculer entre image PIP et image TV

Le cadre/la barre doit être vert/verte. Si ce n'est pas le cas, appuyez sur la touche verte. Basculez entre image PIP et image TV en appuyant sur la touche jaune.

Remarque: En réception MHEG 5 en Grande-Bretagne, la commande par les touches de couleur n'est pas disponible pour le PIP.

25 F

Modes de fonctionnement - PIP

Fonctions du menu PIP

Dans le menu PIP, vous pouvez régler le type d'incrustation PIP (petit encadrement ou écran partagé) et l'emplacement du petit encadrement.

MENU

Ouwr le menu PIP (le mode PIP doit etre activé, cadre/barre vert/verte).

Régler le type de PIP

Voupez incruster I'imagelip en petit encadrement ou en ecran partagé.

Basculer sur l'image incrustee :

Selectionnez l'option «Type», puis «Petit encadrement» en dessous.

En petit encadrement, un cadre de couleur s'affiche autour de l'image PIP.

Emplacement de l'image PIP

Déplacez l'image PIP avec les touches flechéées dans l'un descoins de l'image TV. Le cadre de l'image PIP doit être vert et il ne doit pas y avoir d'autres incrustations visibles sur l'écran.

Passer en écran partagé :

Voupez afficher I'image PIP sur le cote croit de I'ecran. Les deux images se partagent I'ecran par moitiés. Les deux images sont séparées par une barre verticale de couleur.

MENU

Ouvr le menu PIP (le mode PIP doit etre activé, cadre/barre vert/verte).

Selectionnez «Type», puis «Écran partagé» en dessous.

F-26

Mode de fonctionnement - EPG

Magazine TV EPG

L'EPG est un magazine TV électronique. Avec ce système, vous pouvez voir facilement les émissions qui vous interèssent (tri par jour, heures, chaine et thème). Vous pouvez préseLECTIONner des émissions et programmer des enregistements. Selon les chaînes que vous receivez, qu'elles soient analogiques via le cable/l'antenne ou numériques, différents magazines TV sont à votre disposition.

Lors de la première utilisation de l'EPG (sauf pour le DVB), un assistant vous guidera pour effectuer les différents régles. Laissez ensuite s'effectuer l'entrée automatique de données (voir page suivante).

Utiliser I'EPG

Activier/desactiver l'EPG.

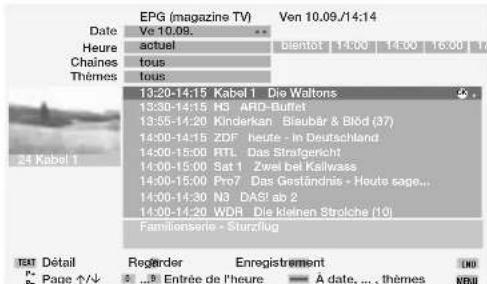

Le menu du magazine TV est divisé en deux parties : en haut, vous pouvez effectuer les réglages de la liste de programmes (date,..., thèmes) ; en bas, la liste de programmes s'affiche. La touche bleue vous permet de basculer entre les deux parties afin d'effectuer votrechoix.

Dans la liste des programmes, toutes les émissions actuellesment en cours sont listedes en premier lieu. A l'aide de la touche · , selectionnez l'émission que vous pouze regarder; changez de chaîne en appuyant sur la touche OK.

Pour la plupart des émissions, de brèves informations s'affichent sous la liste des programmes. Si d'autres informations sont disponibles, vous pouvez les afficher à l'aide de la touche TEXT.

Utilisez les touches P + / P pour feuilleter les pages du magazine TV precedentes ou suivantes. Dans les lignes de selection de la date et l'heure affichees au-dessus, I'heure et la date se modifient selon le programme et la page que vous consultez.

Lorsque la ligne «Heure» est mise en evidence, vous pouvez utiliser les touches numériques de la télécommande pour saisir l'heure à laquelle les émissions seront regardées. Indiquez toujours l'heure à l'aide de 4 chiffres, par ex. 0900 pour 9h du matin.

Lorsque les émissions affichées ne sont pas en cours, vous pouvez les préselectionner à l'aide de la touche OK. Le téléviseur passé alors automatiquement sur cette chaine à l'heure indiquée.

Lors du début des émissions digitales-terrestres et digitales-satellites, il peut arriver que deux données EPG identiques soient indiquées dans le menu «EPG (DVB)». Lorsque, en mode EPG, vous appecelez le menu EPG à l'aide de la touche MENU, puis que vous choissez « Sélection chaîne», vous pouvez selectionner l'émission affché en double et le désactiver par OK.

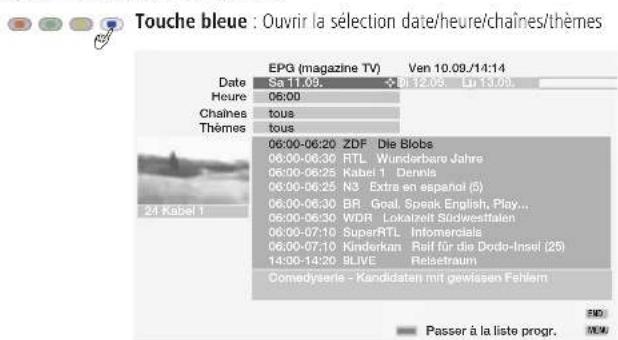

Vouavesaccedirectementaux lignesdeselectionduhautpreselectionner le jour,l'heure,la chaine etle theme.

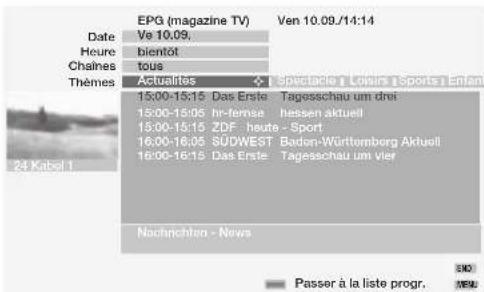

Les touches « vous permettent de sélectionner la ligne de menu Date, Heure, Chaines ou Thèmes. Utilisez ensuite « pour effectuer votre sélection dans la ligne de menu.

Si vous recherche par ex. les prochains actuelles, selectionnez la date d'aujourd'hui, «bientô» pour l'heure, «tous» pour les chaînes et «Actualités» pour les thèmes.

La liste des programmes affiche alors toutes les émissions d'actualité.

Si vous pouze préselectionner une seule des émissions d'actualité, revenez à la liste des programmes à l'aide de la touche bleue, Sélectionnez l'émission souhaïée à l'aide de · et confirmez par OK.

27 F

Mode de fonctionnement - EPG

Une coche (✔) s'affiche devant le titre de l'émission. Lorsque l'appareil est allumé, il passera alors à cette émission en temps utile. Si le téléviseur est étient, il s'allumera automatiquement au début de l'émission préselectionnée si cette fonction a été activée dans le menu EPG. Si vous étés absent, un système de sécurité empêche que l'appareil reste allumé sans surveillance.

Présélectionnez l'une des lignes avant de quitter la ligne de selection du haut à l'aide de la touche bleue. Si vous étés revenu à la liste des programmes, vous pouvez modifier cette ligne à l'aide de sans devoir quitter la liste.

Programmer un enregistrement pour l'enregistreur

Pour préparer pour l'enregistrement de l'émission sélectionnée à l'aide de · appuyez sur la touche rouge. Dans le menu suivant, confirmez les données de minuterie ou modifiez les si nécessaire. Ensuite, un point rouge apparait dans la liste des programmes EPG pour d'indiquer l'émission concernée (il n'y a pas de point rouge si les données de minuterie ont ete transmises à l'enregistreur). Une émission selectionnee peut etre supprimee de la minuterie à l'aide de la touche rouge (si la minuterie a ete reglee sur un enregistreur, elles doivent etre supprimees sur l'enregistreur).

Menu EPG:

Ouvrile menu EPG

Dans le menu EPG, vous dispose des options suivantes :

• Sélection d'opérateurs - Sélection chaine - Aperçu minuterie
• Entrée données - En cas de prog., mise en marche

Choix de I'opérateur et de la chaine

Dans le cas d'une réception TV analogue, si vous souhaitez changer d'opérateur (chaine transmettant les données EPG) pour en évaluer un autre, vous pouvez le faire dans, Sélection d'opérateurs.

Selectionne «Sélection d'opérateurs» et ouvre le menu correspondant par OK. Lorsque la liste «Sélection d'opérateurs» ne contient pas la chaine à laquelle vous pouze passer, utilisez la touche jaune pour lancer la recherche automatique de chaînes proposant des données EPG. Ceci peut prendre plusieurs minutes.

Autre méthode : si vous connaissiez la chaine qui transmet les données EPG, appuyez sur la touche bleue pour une entree manuelle. Sélectionnéz l'opérateur dans la liste des chaînes et confirmez par OK, puis appuyez sur « pour returner à la sélection des opérateurs.

Dans la selection des opérateurs, Sélectionnez alors l'opérateur de votre choix et confirmez par OK. Ensuite, une recherche des offres de chaînes est lancée. Les chaînes proposées par l'opérateur s'affichent dans la liste.

Si vous ne poulez pas inclure une chaine spécifique dans le magazine TV, vous pouvez la sélectionner dans Sélection chaine et la désactiver. Appelez la selec-tion de chaine à l'aide de la touche bleue.

Dans un premier temps, le symbole v est placé en regard de toutes les chaînes, de façon à ce que leurs informations soient reprises dans le magazine EPG (dans la mesure où des informations EPG sont transmises pour les chaînes en question). Le symbole E signale les chaînes analogiques terrestres ou par cable, le symbole

T signale les chaînes DVB-T, le symbole C les chaînes DVB-C et le symbole S les chaînes DVB-S. Toutes ces chaînes peuvent être programmes à l'aide du magazine EPG.

Selectionnez les unes après les autres les chaînes que vous ne souhaitez pas inclure dans le magazine EPG et désactivez-les en appuyant à chaque fois sur OK. Le symbole disparait en regard des chaînes désactivées.

Entrée automatique des données

Lorsque vous avez effectué de nouveaux réglages ou que vous avez étéint puis rallumé le téléviseur par l'interrupteur d'alimentation, les données doivent d'abord être entrees à nouveau.

Pour cela, selectionné la chaîne que vous avez définie comme opérateur et laissiez-la allumée pendant environ 1 heures, ou mettez l'appareil en mode veille. Àpres environ 2 minutes en mode veille, le témoin lumineux du téléviser s'allume en orange. L'entrée de données commence alors ; cette opération dure environ 1 heures. Lorsque la saisie des données est terminée, le témoin redevient rouge. La nuit également, entre 2 et 5 heures du matin, les données sont automatiquement entreés si l'appareil est en mode veille.

Pour que les données puissant etre saisies, l'option «Entree données» doit etre definie sur «marche (pour DVB ^+ analogique) dans le menu EPG. Remarque: Si vous eteignez le televiseur a laide de la touche Marche/Arret ou en debranchant la fiche d'alimentation, toutes les données EPG seront perdues.

Si vous ne pouvez pas receivevoir d'opérateur EPG analogue ou si vous utilisez uniquement le DVB, vous devez définir l'entrée de données sur «marche (seulement pour DVB)».

Allumer le téléviseur au début d'une émission préselectionnée

Le téléviseur peut semettre en marche automatiquement au depart du mode veille lorsqu'une émission preselectionnee commence. Si vous etiez absent a ce moment, un systeme de sécurité se charge d'eteindre a nouveau le téléviseur après 5 minutes.

F 28

Modes de fonctionnement - Télétexte

Télétexte

La fonction Télextexe transmet des informations telles que des bulletins d'informations, la météo, des nouvelles sportives, des announcements d'émissions et des sous-titres.

Activier/desactiver le Tetexte

De nombreuses chânes utilisent le système de commande TOP, d'autres FLOF (par ex. CNN). Voitre téléviseur accepte les deux systèmes. Les pages sont structurées en catégories de thèmes et en thèmes. Àpres la mise en activités de la fonction Télefaxe, jusqu'à 3000 pages pour les modèles Xelos et 1500 pages pour les modèles Modus seront ménorisées et disponible en accès rapide.

Selection des pages avec les touches de couleur

Les barres de couleur (pour le système TOP) ou les caractères de couleur (système FLOF) de l'avant-dernière ligne vous indiquent quelles touches de couleur vous permettent de désirer les catégories de thèmes et les thèmes.

Rouge:retour à la page que vous venez de consulter (pas pour FLOF).

Vert : aller à la page suivante (pas pour FLOF).

Jaune : passer au thème suivant (uniquement pour TOP et FLOF).

Bleu: passer au thème suivant (uniquement pour TOP et FLOF).

Autres possibilités pour lechioix des pages :

Selectionnez un numero de page indiqué à l'aide de (Page Catching).

Afficher la page.

Feuilletez dans les pages multiples avec . La ligne en bas du menu affiche les pages multiples que vous pouvez afficher.

Afficher la page d'aperçu 100

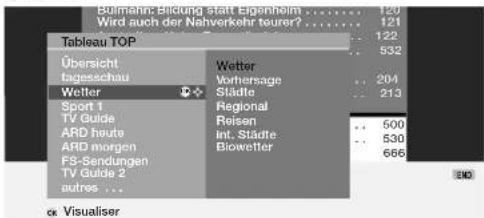

Afficher le tableau TOP

Le tableau TOP est une liste générale publiée par Télextexe. Le tableau ne peut être appelé que pour les émetteurs équipés du système TOP.

Selectionnez les catégories de thèmes à l'aide de ▲ Choisissez la colonne Thèmes à l'aide de ▲

A l'aide de · , Sélectionnez le thème et appuyez sur OK pour afficher la page.

Entrer directement le numero de page

Présentation des pages Téletexte

Arrêt du changement automatique de page (HOLD)

Agrandir la page : Moitié supérieure - Moitié inférieure - Taille normale (appuyer plusieurs fois sur la touche)

Incruster/occulter l'image TV (texte partagé)

1. F

Modes de fonctionnement - Télétexte

Programmer des enregistements par minuterie

Un magnétoscope ou un enregistrure DVD doit être raccordé et déclaré dans l'assistant de raccordement.

En mode Téletexte, la touche d'enregistrement direct © you permit de consulter les pages de programmes de la chaîne actuelle. Feuilletez le cas échéant jusqu'à la page Téletexte à laquelle l'émission à enregistrer est listée. Sélectionnez à l'aide de l'émission que vous souhaite enregistrer et confirmez par OK.

Dans les «Données de minutierie», Sélectionnez magnétoscope VCR ou enregistrer DVD et indiquez s'il s'agit d'un enregistrement unique ou d'une série. Confirmez par OK.

Menu Téletexte

Afficher le menu Téletexte

Vous trouvezEZici des fonctions telles que

« Dernières nouvelles» : des actualités et des brèves s'incrustent à l'écran (par ex. la page 111).
« Montren»: afficher des informations cachées, par ex. les pages VPS dans les pages d'aperçu de programmes.
- Programmation de l'assistant d'enregistrement.
Sous Paramétres, vous trouvez des menus permettant de définir les pages d'aperçu de programmes, les pages de sous-titres et les pages personnelles de TéleTEXte et de régler le jeu de caractères et les graphiques HiText.

Fonction Téletexte numérique (seulément sur les variantes d'appareil x27/28 MHEG-5)

En Grande-Bretagne, le Télatexte des émetteurs DVB-T est transmis selon la norme MHEG-5 (nome de fait du Multimedia and Hypermedia Expert Group). Cette norme permet de transmettre du texte, des graphiques et des liens.

La commande de ces menus varie selon les opérateurs. En règle générale, après un changement de chaine de l'opérateur émettant du Téléxte numérique, vous pouvez acceder à ce service par un besoin de menu. Suivez les instructions qui s'affichent à l'écran.

Si aucun message n'apparait après avoir changé de chaine, vous indiquant comment vous pouvez changer dans le télétexte numérique, utilisez la touche TEXT. Si un besoin de sous-titre pour DVB est disponible, il doit être occulté.

En fonction de l'offre de l'opérateur, vous pouvez utiliser les touches et la touche OK, les touches de couleur, la touche END/TEXT, et dans certains cas les touches numériques.

Lorsque vous pouze désactiver le Téletexte numérique, choisissez simplement une autre chaîne à l'aide des touches P+/P- ou suivez les options de menu sur l'écran.

Remarque: Le Téletexte numérique n'est pas disponible lorsque la fonction Sous-titres DVB est active.

Modes de fonctionnement - Radio

Radio

Vous pouvez recevoir des stations de radio sur DVB seulement. Si vous n'avoz pas de réception radio DVB, vous pouvez diffuser le son d'un apparéil externe sur le téléviseur via les entrées son/AV.

La touche RADIO de la télécommande ou la touche R sur la commande du téléviseur vous permettent d'allumer et d'eteindre la radio.

Un aperçu des stations radio s'affiche. Les chaînes numériques DVB-T sont signa- liées par 1, les chaînes DVB-C par 6 et les chaînes DVB-S par 3. Les chaînes cryptées sont signalées par 4. Pour receivevoir des chaînes cryptées, informez-vous auprès de votre spécialiste hi-fi sur l'utilisation d'un décodeur ou d'un module CA avec Smart Card.

Lorsque les données de la station selectionnee sont envoyees, l'heure et le titre de l'émission s'affichera sous l'aperçu des stations.

Avec la touche de couleur rouge, vous pouvez eteindre I'ecran. Le temoins LED du téléviseur passé du vert à l'orange. Vous appelez les indications de I'ecran avec la touche OK, les touches rouge ou bleue, avec RADIO, MENU ou END sur la telecommande ou avec R sur la commande du téléviseur.

Changement de station lorsque I'ecran est eteint : aI'aide des touches - ou + sur la commande du televiseur ou bien, sur la telecomande, a I'aide des touches P-et + ou des touches numériques (en Grande Bretagne, I'afectation des touches en mode DVB-T peut varier selon I'opérateur).

En mode Radio, vous pouvez acceder au menu Son à l'aide de la touche.

Menu Radio

Ouvrir le menu Radio

Dans le menu Radio, vous pouvez, comme en mode TV, régler le son, rechercher etémoriser des stations de radio (automatiquement ou manuellement),effacer ou trier des stations dans la liste ou modifier leurs noms, et régler les fonctions d'arrêt/de réveil.

Magazine de programmes EPG

Pour les stations de radio DVB, vous pouze également utiliser le magazine de programmes EPG si des données de ce type son diffusées par l'émetteur actif.

Ouvril magazine de programmes EPG.

Utilisation d'appareils supplémentaires

Déclaration et raccordement d'appareils

Lors de la première mise en service, vous avez déjà déclaré et raccordé tous les apparciels dont vous disposiez. Si vous souhaitez raccorder d'autres apparciels ou retirer des apparciels déjà raccordés, lancez l'assistant de raccordement.

Ouvrir le Menu TV

Selectionner «Raccordements»

Selectionner la ligne du sous-menu

Selectionner «Nouveaux apparciels/modifications» et ...

Confirmer par OK

Indiquez les apparheils que vous souhaitez raccorder. Indiquez si vous allez raccorder un apparieil radio (voir autres dettes à partir de la page 35). L'assistant de raccordement vous indique ensuite les prises sur lesquelles vous doivent raccorder ces apparheils. Branchez l' apparieil aux prises selon le schéma de branchement.

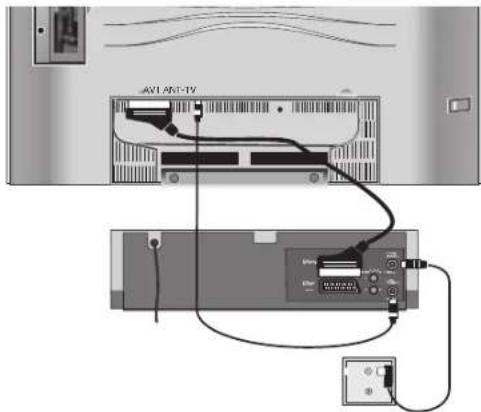

Raccorder un magnétoscope ou enregistrure DVD

Parallelement au raccordement par les prises Euro-AV, vous devez également raccorder l'antenne (uniquement pour les installations à antenne ou cable terrestres) au téléviseur par le magnétoscope ou l'enregistreur DVD. Le signal d'antenne est alors disponible pour le magnétoscope/ENregistreur DVD et le téléviseur.

Remarque: Utilisez le cable Euro AV à prises coudees, comme indiqué.

Rechercher et memoriser la chaine du magnétoscope (si vous ne dispose pas d'un cable Euro AV)

Allumez la chaine-test du magnétoscope ou insérez une cassette enregistrée et commencez la lecture. Pour certains magnétoscopes, la chaine doit être allumée en activant le modulator.

Affichez ensuite la sélection AV sur le télévisuer à l'aide de 0 AV. Dans la sélection AV, sélectionnez l'option de menu «VIDEO» et ouvrez le sous-menu par OK. Pour évier la détéction de chaînes «normales», pendant la recherche, retirez provisoirement la prise d'antenne de l'entrée antenne du magnétoscope (le cable qui mène à l'installation d'antenne).

Si vous nejoyez pas la chaîne-test ou l'image de la cassette, cela signifie que le magnétoscope émet sur un autre canal. Vous doivent alors effectuer une recherche automatique de la chaîne ou la régler manuellement.

1. Ouvrez le Menu TV en appuyant sur la touche MENU.
2. Sélectionnez l'option de menu «Paramétres » à l'aide de «
3. Sélectionnéz la ligne en dessous à l'aide de « et « Chaines » à l'aide de «
4. Sélectionnez la ligne en dessous à l'aide de et «Réglage manuel » à l'aide de ; ensuite, ouvre ce menu par OK.
5. Pour l'option de menu «Canal», saisissez le canal «E30» («Antenne/cable (analogique)», au besoin, sélectionner cette option plus haut dans le menu).
6. Lancez la recherche en appuyant sur la touche bleue.
7. Si la chaîne a été trouée, modifiez au besoin le nom, confirmez par OK et memorisez en appuyant sur la touche rouge.
8. Un aperçu des chaînes mémorisées s'affiche alors.
9. Sélectionnez 0 (VIDEO) et mémorisez à l'emplacement courant à l'aide de la touche rouge.
10. Occultez le menu en appuyant sur la touche END.

Rebranche la prise d'antenne que vous avez retirée auPARAVANT.

En cas de parasites, dus au fait qu'une chaine TV émet sur le même canal que la chaine du magnétoscope, vous doivent modifier le canal d'émission sur le magnétoscope, puis lancer une nouvelle recherche de la chaine du magnétoscope sur le téléviseur.

F·32

Utilisation d'appareils supplémentaires

Lecture video

Vous ave plusieurs possibilites pour voir l'image et entendre le son du magneto-scope, lecteur DVD ou camescope sur votre télévisuer :

1. Vous utiliserez en principe les prises Euro-AV du téléviseur et de l'appareil video. Pour un caméoscope ou un appareil photo numérique, utilisez la prise AVS à droite du téléviseur. Les lecteurs-enregistreurs DVD et les Set Top Box peuvent disposer de prises HDMI ou Composant pour la transmission du son et de l'image. Utilisez dans ce cas les prises correspondantes sur le téléviseur. L' image du magnétoscope apparaitra sur l'écran actuel si elle est retransmise par un magnétoscope disposant d'une prise Euro-AV et Digital Link Plus (ou d'un système similaire provenant d'un autre fabricant). Si elle est transmise à partir d'un autre magnétoscope, caméoscope ou appareil photo numérique,CHOISSEZ PAR SELECTION AV 0 AV ou dans l'Aperçu des chaînes (OK) la prise AV ou l'appareil auquel l'apparéil video est raccordé. Lors de la lecture, les magnétoscopes émettent un signal de tension de commutation que le téléviseur peut interpréter (cette fonction peut être activée dans l'assistant de branchement ou par menu : Menu TV - Branchements - Divers - Autoriser la tension de comm. définie à «oui »). Lors de la lecture, l'image du magnétoscope s'affichera à l'emplacement de memorisation de la chaîne actuelle.
2. Si vous n'utilise que la connection d'antenne entre le magnétoscope et le télévisueur, sans connecteur Euro AV, le son sera retransmis en mono uniquement. Dans la sélection AV, choisissez la première option de menu, VIDEO.

Appeler une chaine AV par la seLECTION AV:

Afficher la selection AV

Selectionner 'appareil/la prise AV (ou VIDEO si le magnétoscope est raccordé par une prise d'antenne) et apuyer sur ...

pour I'appeiler.

Vos pouvez alors voir et entendre le contenu lu a partir de l'appareil AV raccorde.

Appeler une entree AV sur I'aperçu des chaînes

En mode TV, ouvre l'aperçu des chaînes par OK.

Dans le tri numérique et alphabetique, les prises AV se trouvent toujours au début de l'aperçu.

Enregistrement par minuterie avec un magnétoscope ou un enregistrur DVD

Les enregistements par minuterie peuvent etre programmés sur le tetevisur. La programmation peut etre effectue a laide du magazine TV EPG, via le Tetexte ou manuellement. A laide de la touche , ouvre le menu «Apercu minuterie » et appuyez sur la touche rouge pour lancer I Assistant d'enregistrement. Selctionnez notre option selon que vous souhaitez programmer I enregistrement via EPG, Tetexte ou manuellement. Vous ave aussi la possiblde de programmer un enregistrement directement depuis le magazine TV EPG ou par le Tetexte. Remarque : Pour des raisons juridiques, les émissions protégées ne sont pas transmises via la prise Euro AV.

Si vous avez raccordé un enregistrur à la prise Euro-AV dotée du Digital Link Plus ou d'un système similaire, les données de minuterie des émissions analogiques terrestres seront transmises du téléviseur à l'enregistrur. Pour l'enregistrur DVD, la qualité d'enregistrement, SQ ou EQ, est transmise en plus de la chaine, de la date et de l'heure. L'enregistrement est alors géré par l'enregistrur et le reçeptein der l'enregistrur est utilisé pour la réception de la chaine. Les données d'enregistrement ne sont pas ménorisées dans l'aperçu de la minuterie du téléviseur. Les données de minuterie sont uniquement disponibles sur l'enregistrur.

Si vous souhaitez effectuer un enregistrement à partir d'une chaine numérique, le recepteur du téléviseur est utilisé et la commande de l'enregistreur est prise en charge par le téléviseur. La chaine sera verrouillée pendant l'enregistrement par minuterie.

Si vous avez connecté un magnétoscope Loewe avec Digital Link à la prise EuroAV (sans Digital Link Plus) et que vous utilisez la minuterie de programmation du téléviseur, la partie de réception du téléviseur sera toujours utilisée, même pour les chaînes analogiques terrestres. La commande de l'enregistrement est prise en charge par le téléviseur.

Vous devez pour cela regler l'enregistreur sur I'entree AV (source du signal) sur laquelle vous avez raccorde le téléviseur.

La chaîne est verrouillée sur le téléviseur pendant l'enregistrement par minute. La fonction Digital Link doit être activée sur l'enregistreur.

Veuillez consulter les instructions d'utilisation de votre enregistrer Loewe. Utilisez seulement des cables Euro AV entierement broches, sans quoi le système Digital Link/Digital Link Plus ne fonctionnent pas.

Par ailleurs, Digital Link offre l'avantage que vous pouvez placer votre enregistrure dans un endroit dissimulé (par ex. dans un rack). Vous pouvezGERI'enregistrure par le téléviseur.

Si vous possédez un enregistreur Loewe équipe des deux systèmes, vous pouvez en utiliser tous les avantages. Pour l'enregistrement par minuteorie, vous profiterez des avantages du Digital Link Plus; pour l'installation de l'enregistreur dans un endroit dissimulé, de ceux du Digital Link.

1. F

Utilisation d'appareils supplémentaires

Attribution des entrées et sorties audio numériques

Entree audio «AUDIO DIGITAL IN»

Le téléviseur dispose d'une entree audio numérique coaxiale «AUDIO DIGITAL IN» et d'une sortie audio numérique coaxiale «AUDIO DIGITAL OUT». Si vous utilise la restitution audio d'un amplificateur surround numérique externe, vous devez conduire le signal audio numérique, par ex. du lecteur DVD au téléviseur.

Raccordez par l'intermédiaire d'un cable Cinch la prise de sortie du lecteur DVD (DIG OUT) à la prise «AUDIO DIGITAL IN» du téléviseur.

Indiquez dans l'assistant de raccordement que la transmission de son doit etre numérique. Indiquez que le son numérique doit etre attribué, par ex., à la prise Euro AV 2 pour transmettre le son numérique à la sortie audio numérique du téléviseur et pour le conduire via cette sortie à l'amplificateur audio externe. Pour plus d'informations, reportez-vous à la page 36.

Sortie audio «AUDIO DIGITAL OUT»

Le signal audio numérique se trouve sur la prise «AUDIO DIGITAL OUT» du téléviseur. Vous pouvez par exemple connecter ici un amplificateur audio numérique externe ou le système Auro Loewe.

Un signal audio analogique, provenant du téléviseur ou d'une autre source sonore branchée sur l'une des prises de raccordement Euro-AV du téléviseur, est converti en signal numérique (PCM) et sort sur la prise «AUDIO DIGITAL OUT», Vous ne pouvez pas convertir des sources AV analogiques externes en PCM si les haut-parleurs du téléviseur sont utilisés comme canal central. Dans ce cas, raccordez en plus un amplificateur audio au téléviseur (AUDIO OUT L/R) à l'aide d'un cable Cinch et adaptez l' amplificateur audio à l'entrée audio analogue.

Le son numérique du téléviseur ou le son numérique d'un apparéil auxiliaire connecté peut uniquement être écoute via un amplificateur audio numérique externe (par ex. le système Auro Loewe.)

Utilisation d'appareils supplémentaires

Connexion du Preceiver Auro 2216 PS Loewe DVD et le système de haut-parleurs Individual Sound

Ces composants vous permettent de restituer les signaux audio du télévisuer ou du lecteur DVD en qualite cinema. L'installation audio individuelle propose, en plus du Subwoofer represente ci-dessous, jusqu'à 5 haut-parleurs pour la restitution de face, centrale et Surround. Le signal central peut également etre restitue via les haut-parleurs du télévisuer.

Reliez la prise cubique du Preceiver DVD à la prise cubique «Master» du Subwoofer. Utilisez le cable à prise cubique fourni avec le Preceiver DVD. Branchez la fiche blanche (sans protection antichoc) dans la prise cubique du Subwoofer. Si le téléviseur est utilisé en tant que haut-parleur central, connectez la prise «AUDIO

IN» du télévisuer à la prise «PRE OUT C» du Preceiver DVD à l'aide d'un cable Cinch. Raccordez la sortie audio numérique du télévisuer «AUDIO DIGITAL OUT» à l'entrée «DIGITAL IN» du Preceiver à l'aide d'un cable Cinch. Raccordez, à l'aide du cable L-Link fourni avec le Preceiver DVD, la prise «SERVICE» du télévisuer à la prise TV L-Link du Preceiver DVD. Mettez le téléviser et le Preceiver en marche. Via L-Link, le télévisuer reconnait que le Preceiver est raccordé.

Selectionnez dans le menu DVD du Preceiver le système de haut-parleurs «Tremo» et reglez les distances auditeur/haut-parleurs ainsi que le niveau sonore des haut-parleurs. Veuillez consulter le mode d'emploi du Preceiver.

Si vous pouze entendre temporairement le son sur les haut-parleurs du téléviseur, ouvre le menu Son et selectionnez «Sortie du son par», puis «TV». Si vous pouze entendre le son par le système Auro Loewe, selectionné «Auro» sous «Son».

35. F

Utilisation d'appareils supplémentaires

Raccorder d'autres amplificateurs audio ou des haut-parleurs actifs

Dans l'assistant de branchement, choisissez « Sélection d'appareil : « Appareil audio » « Amplificateur hi-fi/AV » L'assistant de raccordement permet de configurer différents amplificateurs audio (ampilateur stéreo, Surround, analogique ou numérique) avec différents formats de son numérique (Dolby Digital, dts, MPEG et Stéreo/PCM). Consultez le mode d'emploi de l'ampilateur audio que vous souhaitez racorder.

Pour les amplificateurs audio numériques, Sélectionnez «numérique» dans «Transmission de son», Raccorde la sortie audio numérique du télévisur AUDIO DIGITAL OUT à l'entrée audio numérique de l'amplificateur numérique.

Attribuez l'entrée audio numérique de la prise via laquelle l'image correspondante sera transmise (par ex. AV2 si un lecteur DVD est raccordé). Le son numérique est ainsi transmis à la sortie audio numérique du téléviseur et, via celle-ci, à l'amplificateur audio externe.

Indiquez les formats de son pouvant etre decodes par toute amplificateur numérique (Dolby Digital, MPEG, dts).

Indiquez dans «Type d'amplificateur» si l'amplificateur numérique est un amplificateur stéreo ou Surround.

S'il s'agit d'un amplificateur Surround, indiquez si les haut-parleurs du téléviseur doivent etre utilisés ou non comme haut-parleurs centraux. Connectez le cas échéant la sortie centrale de l' amplificateur à l'entrée centrale du téléviseur à I'aide d'un cable Cinch.

Remarque: Sur l'amplificateur, ne pas utiliser le raccordement du haut-parleur central mais la sortie centrale du préamplificateur.

Pour les amplificateurs audio analogiques, selectionnez «analogique» dans «Transmission de son». Le son destiné à l'amplificateur analogue est transmis à l'amplificateur audio via les raccordements AUDIO OUT L/R du téléviseur. Etablissez un raccordement avec l'amplificateur à l'aide de deux cables Cinch. Indiquez dans «Type d'amplificateur» si l'amplificateur numérique est un amplificateur stéreo ou Surround.

S'il s'agit d'un amplificateur Surround, indiquez également si les haut-parleurs du téléviseur doivent etre utilisés ou non comme haut-parleurs centraux. Connectez le cas echant la sortie centrale de l'amplificateur à l'entree centrale du téléviseur à aide d'un cable Cinch.Remarque: sur I'amplificateur, ne pas utiliser le raccordement du haut-parleur central mais la sortie centrale du préamplificateur.

Si vous souhaitez entendre temporairement le son via les haut-parleurs du téléviseur,appelez le menu Son à l'aide de la touche m,selectionnee «Sortie du son par et choisissez «TV.

Si vous branchez des haut-parleurs actifs, dans l'assistant de branchement, choisissez « Haut-parleurs actifs » sous « Sélection des appareils audio». Le son pour les haut-parleurs actifs est transmis par les connections AUDIO OUT L/R aux haut-parleurs actifs. Etablissez les connections aux haut-parleurs actifs à l'aide de câbles Cinch.

Pour les haut-parleurs actifs, effectuez les réglages de son sur le téléviseur. En cas d'utilisation d'un amplificateur audio externe, effectuez les réglages de son sur l' amplificateur audio.

F 36

Utilisation d'appareils supplémentaires

Raccordement HDMI (DVI)

Le raccordement HDMI (High Definiton Multimedia Interface) permit la transmission numérique d'images et de son via un cable de raccordement à partir d'un enregistrur de DVD, par exemple le modele Loewe Centros 2102/2172 HD. Les données numériques

d'image et de son sont transmisés sans compression de données et neprésentait ainsi pas de perte de qualité. Pour les apparènts raccordés, aucune conversion analogue/numérique n'est désormais nécessaire (auparavant, cette conversion entraînait également des pertes de qualité).

Grace a un cable adaptateur DVI/HDMI, les signaux DVI peuvent également être restitués via le raccordement HDMI. Ceci est possible en raison du fait que le HDMI est basé sur le DVI et presente une compatibilité ascendante. De ce fait, les signaux video numériques peuvent être transmis via HDMI. Par allêurs, les deux systèmes utilisent le même procédé HDCP de protection contre la copie.

Raccordez l'apparéil équipé d'un raccordement HDMI à la prise HDMI du télévisueur à l'aide d'un cable HDMI (type A, 19 pôles). Déclarez le raccordement HDMI dans l'assistant de raccordement (Menu TV - Branchements - Nouveaux appareils/modifications).

Selectionne le raccordement HDMI dans la selection AV.

Afficher la selection AV

Selectionner la prise HDMI/DVI et utiliser ...

pour I'appeler.

Demarrez la lecture de l'appareil raccorde équipé d'un branchement HDMI. Le meilleur format d'image sera automatiquement reconnect et installer. Aucun son n'est retransmis lorsqu'un cable adaptéur DVH/DMI est utilisé pour la transmission. Vous pouvez alimenter le son analogique approprié par les prises d'entrée de son AUDIO IN L/R sur le téléviseur. Le son est restitué via les haut-parleurs du téléviseur.

Si vous avez raccordé un amplificateur audio externe, vous pouvez seLECTIONner le signal audio numérique dans l'assistant de raccordement (Menu TV - Branchements - Nouveaux apparciels/modifications) et l'attribuier à la prise HDMI/DVI. Faites les autres réglages pour l'amplificateur audio comme décrit pour les amplificateurs numériques à la page 36. Le signal audio numérique de la source audio DVI est retransmis sur le téléviseur par la prise AUDIO DIGITAL IN. Conduisez le signal de son numérique AUDIO DIGITAL OUT du téléviseur à l'amplificateur externe. Régler la géométrie : comme indiqué au paragraphe Raccordement VGA/XGA.

Raccordement VGA/XGA

Voupez raccorder a cette prise un PC ou un Set Top Box (STB), et utiliser ainsi I'ecran du téléviseur comme unité de sortie. Raccordez le PC/la STB à la prise VGA/XGA du téléviseur via un cable VGA.

Pour le raccordement à un PC, réglezAAParavant sur votre PC l'une des résolutions d'écran suivantes:

800x600 60Hz (SVGA)

1024x768 60Hz (XGA).

Pour le raccordement à un Set Top Box, réglez les résolutions d'écran suivantes, selon les possibités du Set Top Box:

SelectionnelezraccordementVGA/XGA dans la selectionAV.

Afficher la selection AV

Selectionne la prise VGA et utiliser ...

pour l'appeler.

Allumez l'appareil raccordé.

Régler la géométrie

A l'aide de la touche MENU, ouvre le Menu TV, selectionnez « Géométrie » à l'aide de « et effectuez le réglage.

Si l'image n'est pas positionnée correctement, vous pouvez changer ici la position de l'image horizontally et verticalement, de manière à ce qu'elle replissse entièrement l'écran. Par ailleurs, vous pouvez régler la position des phases de manière à ce que l'image présente la meilleure qualité possible.

Regler le standard de couleur

Afficher le réglage de l'image (Menu TV - Image). Sélectionnez «Standard couleur» à l'aide de ↓ et faîtes votrechoix.

Le standard de couleur est RGB pour un PC raccordé.

Pour les Set Top Box, vous désiriez en règle générale le standard de couleur sur Ycc. D'autres formats comme Ypp ou RGB peuvent également être diffusés. Veuillez consulter le mode d'emploi de l'appareil racordé.

Si un standard incorrect est selectionné, vous le remarquerez à la représentation incorrekte des couleurs.

37

Utilisation d'appareils supplémentaires

Son à partir du PC ou du Set Top Box

Conduisez le signal de son analogique du PC ou du Set Top Box aux prises AUDIO IN L/R du téléviseur à l'aide d'un cable Cinch. Le son est restitue via les haut-parleurs du téléviseur.

Si vous avez raccordé un amplificateur audio externe, vous pouvez seLECTIONner le signal de son numérique dans l'assistant de raccordement (Menu TV - Branchements - Nouveaux apparciels/modifications) et l'attribuier à la prise VGA/XGA. Faites les autres réglages pour l'amplificateur audio comme déscrit pour les amplificateurs numériques à la page 36. Le signal audio numérique du Set Top Box est transmis à la prise AUDIO DIGITAL IN sur le téléviseur. Branchez le signal audio numérique AUDIO DIGITAL OUT du téléviseur sur l'amplificateur.

Raccordement d'un Composant video

Si vous posséez un lecteur/entRegistrar DVD avec raccordements de Composant OUT, vous pouvez le raccorder aux prises SD/HD-COMPONENT IN du télévisuer au lieu des prises Euro AV. Le cable de raccordement muni de trois prises Cinch transmet les informa

tions video. La qualite de la lecture est meilleure que via la prise Euro AV. Pour la transmission audio analogique, vous avez besoin d'un autre cable Cinch. Raccordez les sorties audio analogiques du lecteur DVD aux prises AUDIO IN L/R du téléviseur. Le son est restitue via les haut-parleurs du téléviseur. Si vous souhaitez utiliser le nombre du lecteur DVD avec un amplificateur audio numérique raccorde au téléviseur, établiesz un raccordement entre AUDIO DIG OUT du lecteur DVD et AUDIO DIG IN du téléviseur.

Déclarez l'appareil composant dans l'assistant de raccordement:
Attribuez l'entrée AUDIO DIG. IN ici, si un amplificateur audio numérique est égardlessment connecté à la prise COMP. IN. Faibles les autres réglages pour l'amplificateur audio comme décrit pour les amplificateurs numériques à la page 36. Pour régler le signal à l'entrée composant dans l'assistant de raccordement: activé d'abord «Automatique». Si le signal n'est pas restitue lors du démarrage de la lecture, vérifie les résolutions d'écran possibles (SDTV, HDTV ou ProScan) dans le mode d'emploi de l'appareil DVD raccordé.

Selectionne le branchement Composant dans la selection AV.

Afficher la selection AV

Selectionner la prise COMP.IN et utiliser ...

pour l'appeler.

Commencez la lecture sur I'appareil connecté.

Régler la géométrie et le standard couleur : comme indiqué au paragraphe Raccordement VGA/XGA.

Utilisation d'appareils supplémentaires

Utiliser le lecteur et enregistrateur de DVDs Loewe avec la télécommande Assist

Se servir de la télécommande pour utiliser un lecteur de DVDs

Appuyer sur la touche DVD. L'affichage s'allume pendant env. 5 sec.

Se servir de la télécommande pour utiliser un enregistrur de DVDs

Appuyer sur la touche REC. L'affichage s'allume pendant env. 5 sec.

Se servir de nouveau de la télécommande pour la télévision

Appuyer sur la touche TV.

Fonctions du lecteur de DVDs Loewe (Auro 2216 PS, 8116 DT)

Effectuer le réglage de la télékommande

La combinaison de touches doit rester actionnée (env. 5 s) jusqu'à ce que l'une des deux DEL clignote deux fois. Le réglage de la télécommande peut s'effectuer de cette façon sur les appareils Loewe suivants :

Appareil

LoeweCentros12x2/21x2+ *Réglage par défaut

Loewe ViewVision DR+

Loewe ViewVision 8106 H +

Loewe Auro 2216 PS / 8116 DT

Loewe Xemix 6222 PS

Combaison de touches

• Réglage par défaut

Fonctions d'enregistreur de DVDs Loewe (Centros 12x2, 21x2, ViewVision DR+)

Que faire quand...

Problème	Cause évientuelle	Solution
L'option de menu « Enregistrement » n'apparaît pas dans le Menu TV.	Aucun magnétoscope ou enregistrateur DVD n'est déclaré	Déclarer le magnétoscope ou l'enregistrateur DVD dans l'assistant de raccordement et raccorder l'ordinate
Dans le Menu TV, « Branchements » ne peut pas être sélectionné (représenté en gris).	Un enregistrement par minuterie est en cours	Attendre que l'enregistrement par minuterie soit terminé ou effacer la minuterie.
Le contrôle de l'enregistrateur Loewe et de la minute-rie ne fonctionnent pas ou pas correctement.	a) Sur le magnétoscope, la fonction Digital Link n'est pas activée ou pas disponibleb) Le cable AV Euro n'est pas raccordedc) Enregistrateur non déclaré	a) Activer le Digital Link de l'enregistrateur (voir les instructions d'emploi du magnétoscope)b) Connecter le cable Euro AVc) Déclarer l'enregistrateur.
Problèmes généraux lors du raccordement d'appa-reils externes via une entrée AV.	a) L'ordinate n'a pas été déclaré dans l'assistant de raccordement ou il n'est pas raccordé comme indiqué sur le schéma de raccordementb) La norme AV n'est pas régliée correctementc) Le signal AV n'est pas réglié correctement	a) Dans l'assistant de branchement (Menu TV - Branchements - Nouveaux appareils/modifications), comparer le schéma de branchement avec l'installation actuelle et raccorder le cas échéant comme décrit.b) Régler correctement la norme c) Régler correctement le signal AVSi «Automatique» est activé sous Normes AV ou Signal AV, ceci peut entraîner des déctions d'erreurs pour les signaux non conformes. La norme et le signal doivent alors être régles conformément aux données du mode d'emploi de l'ordinate externe.
Le raccordement d'un décembre ne fonctionne pas ou pas correctement.	a) Le signal n'est pas décodéäreque les chaînes du décodeur sélectionnées dans l'assistant de raccordement sont incorrecteb) En mode Décateur, le son est absentäreque le son du décodeur classé dans l'assistant de raccordement est incorrect	a) Suivez à nouveau les instructions dans l'assistant de branchement (Menu TV - Branchements - Nouveaux appareils/modifications) et sélectionnez la chaine/le décodeur correspondant.b) Suivez à nouveau les instructions de l'assistant de raccordement et sélectionnez la source de son correcte (décodeur, TV ou automique); voir notice du décodeur.
Tous les menus apparaissent dans la mauvaise langue	La langue des menus a été mal sélectionnée par erreur	Régler la langue des menus :En mode TV, appuyez sur la touche INFO (Index).Sélectionnez la première entree et consultez la rubrique correspondante en appuyant sur OK. Ensuite, choisissez la langue et confirmez par OK.

Que faire quand ...

Problème	Cause éventuelle	Solution
Digital Link Plus ne fonctionne pas	a) Le cable Euro-AV n'est pas entièrement broché (Pin 10 non attribué)b) Certains magnétoscopes ne peuvent détaquer les chaînes que lors de la première mise en service du téléviseurc) Toutes ou certaines chaînes terrestres et câblées sont ménorisées à des emplacements de chaînes ≥99	a) Remplacer le cable Euro AVb) Remettre l'enregistre dans l'état où il a été livré(voir les instructions d'utilisation de l'enregistre)c) Classer les chaînes terrestres et câblées de ma-nière à ce qu'elles se trouvent entre 1 et 99.
Dans le Télétexte, la représentation de différents caractères est incorrecte	Un mauvais jeu de caractères est sélectionné dans le menu du Télétexte	Choiser le jeu de caractères correct : Menu Télétexte- Paramètres - Jeu de caractères : Caractères stan-dard ou correspondant au texte transmis
Aucun son par l'amplificateur audio numérique externe	a) L'amplificateur audio numérique externe n'accepte pas le format de son sélectionné (Dolby Digital, cts, MPEG)b) Le téléviseur et l'amplificateur audio numérique externe ne sont pas reliés l'un à l'autre	a) Régler sur le lecteur DVD la sélection de son PCM-StéRéo. Pour les chaînes DVB, activer la StéRéo dans l'affichage d'état du téléviseur (END)- Sélection longue/son (touche verte)b) Raccorder la sortie Digital-Out du téléviseur à une entrée Digital-In de l'amplificateur audio numéri-que externe et sélectionner l'entrée appropriée sur celui-ci.

41 F

Caracteristiques techniques

\section*{Caracteristiques générales}

Type Modus L 32 Modus L 37 Modus L 42
Nr d'article, Variantes DVB-T/C CI 66449x87 66415x87 66414x87Variantes DVB-T CI MHEG-5 66446x27 66415x27 66414x27	87
Dimensions de l'appareil sans pied (environ cm LgxHtxProf.) 84,4x59,1x9,5 99,1x6Dimensions avec pied (env. cm LqxHtxProf.) 84,4x62,7x26,0 991x70,2x25,8 107,0x76,5x29,0	1,6x9,3 107,0x76
Poids de l'appareil sans pied (env. kg) 19,0 20,4Poids de l'appareil avec pied (env. kg) 21,0 22,4	36,539,5
AffichageDiagonal de l'image (cm)/format de l'imageRésolutionRapport de contrastedensité lumineuse	Technologie HD-LCD80/16:91366x7681200:1500 cd/m2	Technologie HD-LCD94/16:91366x768800:1 3000:1500 cd/m2	Technologie HD-Plasma106/16:91024x10241400 cd/m2
Angle de vision horizontal/vertical	178°	170°	>170°
Puisance (IEC 62087)en fonction (Watt)en fonction standby(Watt)	85/100<3	100/115<3	300/315<3
Température ambiente (Celsius)	5° - 35°
Taux d'humidité relatif de l'air (non condensé)	20 - 80%
Pression atmosphérique	800 - 1114 hPa (0 - 2000 m au-dessus du niveau de la mer)

Type	Xelos A 26	Xelos A 32	Xelos A 37	Xelos A 42
Nr d'article, Variantes DVB-T/C CI	66416x87	66418x87	66419x87	66421x87
Variantes DR+ DVB-T/C CI	-	66418x47	66419x47	66421x47
Variantes DVB-T CI MHEG-5	66416x27	66418x27	66419x27	66421x27
Variantes DR+ DVB-T CI MHEG-5	-	66418x28	66419x28	66421x28
Dimensions de l'appareil sans pied (envron cm LgxHtxProf.)	68,4x50,7x10,8	84,4x62,2x9,7	99,1x69,2x9,3	107,0x75,0x11,2
Dimensions avec pied (env. cm LgxHtxProf.)	68,4x56,1x24,0	84,4x62,8x26,3	99,1x71,9x26,3	107,0x78,5x26,3
Poids de l'appareil sans pied (env. kg)	12,3	19,0	20,4	39,6
Poids de l'appareil avec pied (env. kg)	14,3	21,0	22,4	43,2
Affichage	Technologie HD-LCD	Technologie HD-LCD	Technologie HD-LCD	Technologie HD-Plasma
Diagonal de l'image (cm) format de l'image	66/16:9	80/16:9	94/16:9	106/16:9
Résolution	1366x768	1366x768	1366x768	1024x1024
Rapport de contraste	1200:1	1200:1	4000:1 (dyn.)	3000:1
Densité lumineuse	500 cd/m2	500 cd/m2	500 cd/m2	1400 cd/m2
Angle de vision horizontal/vertical	170°	170°	170°	>170°
Puissance (IEC 62087)
en fonction (Watt)	65/70	85/100	100/115	300/315
en fonction standby(Watt)	<3	<3	<3	<3
Température ambiente (Celsius)	5° - 35°
Taux d'humidité relatif de l'air (non condensé)	20 - 80%
Pression atmosphérique	800 - 1114 hPa (0 - 2000 m au-dessus du niveau de la mer)

42

Caracteristiques techniques

\section*{Caracteristiques électriques}

Numéro du chassis L 2650

Alimentation en courant 220 V -240V/50-60 Hz

Récepteur VHF/UHF/Cable Hyperband 8 MHz 41 MHz à 860 MHz

Emplacements de mémorisation de chaînes 1680

Normes TV B/G, I, L, D/K, M, N

DVB-T, DVB-C, DVB-S

Normes de couleur SECAM, PAL, NTSC, NTSC-V, PAL-V (60Hz)

Normes son Mono/Stereo/Bi-canal Nicam B/G, I, L

Dolby

virtuel

Puisssance audio nominale sur Xelos

2x20Watt

Puisance audio nominale sur Modus

2x15Watt

Télétexte analogue

TOP/FLOF Niveau 2.5

3000

Mémoire des pages sur Xelos

1500

Mémoire des pages sur Modus

MHEG-5

Télétexte numérique (seulement sur variante x27/x28 MHEG-5)

Raccordements

Jack 3,5 mm

Casque 32-2000 Ohm

Mini-DIN (AVS)

Video IN

Y/C (S-VHS/Hi 8)

Cinch (jaune)

Video IN

CVBS (VHS/8 mm)

Cinch (blanc/rouge)

Audio IN

CVBS (VHS/8 mm)

Audio OUT (niveau sonore réglable pour

haul-parleurs actifs)

G/D

Cinch

COMPONENT IN

Signal Cb/Pb

Cinch

COMPONENT IN

Signal Cr/Pr

Cinch

COMPONENT IN

Signal Y

Cinch

Digital Audio IN (SPDIF)

Son numérique

Cinch

Digital Audio OUT (SPDIF)

Son numérique

HDMI/DVI

Digital Video/Audio IN Typ A 19 poles

Image et son

numériques

VGA/XGA

VGA/XGA IN

Signal d'image PC/STB

Mini-DIN

SERVICE

Service/L-Link

• Caracteristiques spécifiques à chaque apparéil et possibilités de complément pour les récepteurs PIP et satellites, voir pages 44 et 45.

e 43

Accessoires

Suivez les instructions concernant les différents montages à la page 8.

Récepteur PIP

Le tuner PIP permet les affichages incrustés en réception analogique terrestre et par cable.

Vous pouvez avoir en complément soit ce recepteur PIP, soit le recepteur numérique par satellite. Les deux varianthes d'équipement complémentaire acceptent la fonction d'incrustation PIP.

Les possibités de complément pour votre apparéil se trouvent dans le tableau situé à la page suivante.

Loewe Reference 89442080

Récepteur numérique par satellite

Vous pouvez équipier votre téléviseur d'un récepteur satellite numérique en complément. Ce récepteur vous permet de receivevoir des chaînes DVB-S.

Le récepteur satellite numérique est entièrement intégré au téléviseur (structure mécanique et logique de commande) et se commande via la télécommande ou les menus du téléviseur.

Lorsque vous équiperez votre téléviseur d'un recepteur satellite numérique en complément, vous dispose automatiquement de la fonction d'incrustation PIP.

Vous pouvez avoir en complément soit ce récepteur numérique par satellite, soit le récepteur PIP.

Les possibilités de complément pour votre apparéil se trouvent dans le tableau situé à la page suivante.

Loewe Reforece 89361056

Récepteur Twin-Sat DVB-S

Si vous t'éleviseur est déjà équipe d'un enregistrateur numérique Digital Recorder, vous pouvez l'équiper ultérieurement d'un récepteur intégré Twin-Sat DVB-S. Le récepteur PIP DVB-T/C existant est alors remplace par un récepteur DVB-S Twin-Sat.

Les possibités de complément pour votre apparéil se trouvent dans le tableau situé à la page suivante.

Loewe Reteence 89443080

Adaptateur VESA

L'adaptateur VESA vous permet d'utiliser votre téléviseur aussi avec d'autres systèmes de fixation compatibles VESA.

Loewe Reference 89725B00 (VESA LCD; Xelos A 26, Xelos A 32, Xelos A37, Modus L 32, Modus L 37)

Remarque: Utilisez uniquement l'adaptateur VESA original de Loewe pour toute télévisuer et utilisez les dispositifs de fixation compatibles VESA recommends par Loewe (voir page 8).

Lecteurs DVD et enregistrures Loewe

Les lecteurs et enregistrateurs DVD Loewe sont harmonisés aux téléviseurs Loewe pour leur forme et leurs coloris, ainsi que pour leur ergonomie et leur technique. En combinant deux de ces apparèils, vous disposerez d'une système offrant de nombreux avantages.

Système Audio Auro Loewe et le système de haut-parleurs actifs Individual Sound

Vous disposez d'un excellent systeme de Home Cinema en réunissant un téléviseur Loewe, le système audio Loewe et le système de haut-parleurs Loewe. Ses avantages sont notamment un comport d'utilisation optimal, un design harmonisé et une technique adaptée.

Toutes possibités de livreaison réservées.

F 44

Accessoires

Possibilities de complément

Le tableau suivant reprend l'équipment et les possibités de complément pour chaque variante d'appareil.

Type d'appareil Equipement Single SAT numérique	Nr d'article Variante	RéCEPTeur PIP (1)	RéCEPTeur (1)	Twin SAT numérique (2)
Modus L 32 DVB-T/C CI 66446x87		○	○ -
Modus L 32 DVB-T CI 66446x27 (MHEG-5) - - -
Modus L 37 DVB-T/C CI 66415x87		○	○ -
Modus L 37 DVB-T CI	66415x27 (MHEG-5)	- - -
Modus L 42 DVB-T/C CI 66414x87		○	○	-
Modus L 42 DVB-T CI 66414x27 (MHEG-5)	- - -
Xelos A 26 DVB-T/C CI	66416x87	-	○	-
Xelos A 26 DVB-T CI	66416x27 (MHEG-5)	- - -
Xelos A 32 DVB-T/C CI	66418x87	○	○	-
Xelos A 32 DR+ DVB-T/C CI	66418x47	●	-	○
Xelos A 32 DVB-T CI	66418x27 (MHEG-5)	- - -
Xelos A 32 DR+ DVB-T CI	66418x28 (MHEG-5)	●	-	-
Xelos A 37 DVB-T/C CI	66419x87	○	○	-
Xelos A 37 DR+ DVB-T/C CI	66419x47	●	-	○
Xelos A 37 DVB-T CI	66419x27 (MHEG-5)	- - -
Xelos A 37 DR+ DVB-T CI	66419x28 (MHEG-5)	●	-	-
Xelos A 42 DVB-T/C CI	66421x87	○	○	-
Xelos A 42 DR+ DVB-T/C CI	66421x47	●	-	○
Xelos A 42 DVB-T CI	66421x27 (MHEG-5)	- - -
Xelos A 42 DR+ DVB-T CI	66421x28 (MHEG-5)	●	-	-

dejä instalé
en complément
completément non disponible

Récepteur

Adresses de service après-venture

A

Loewe Austria GmbH

Parking 10
