MODE D'EMPLOI AGB 592/WP WHIRLPOOL

Instructions pour l'installation, l'utilisation et l'entretien

CUISER À PATES ÉLECTRIQUE

AGB 592/WP • AGB 593/WP AGB 528/WP • AGB 530/WP

Whirlpool

INDEX

Répresentation schématique et mesures page 3

chromatistiques des appareils 5

Instructions pour l'installation 6

Mise en route 6

Dispositions de loi; regles thecniques et directives 6

Installation 6

Connexion électrique 6

Système equipotentiel 6

Raccordement eau 6

Notice d'emploi 7

Mise en marche 7

Vidange du bassin 7

Nettoyage de l'appareil et fréquence d'entretien 7

Nettoyage quotidian courant 7

Précautions en cours d'emploi 8

Protection de l'acier inox 8

Non-emploi prolongé de l'appareil 8

En cas de panne 8

Entretien 8

Directive RAEE 8

Schemas électriques 9

Avtissement 10

Arrivée d' eau 12

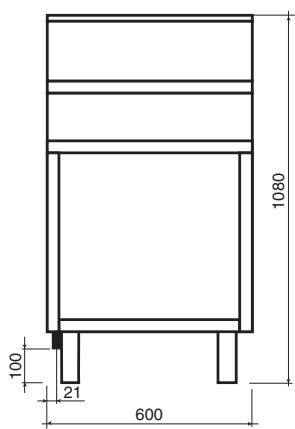

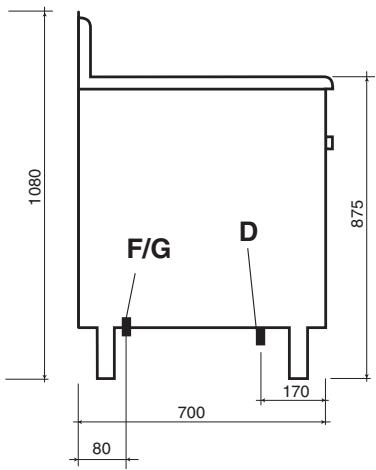

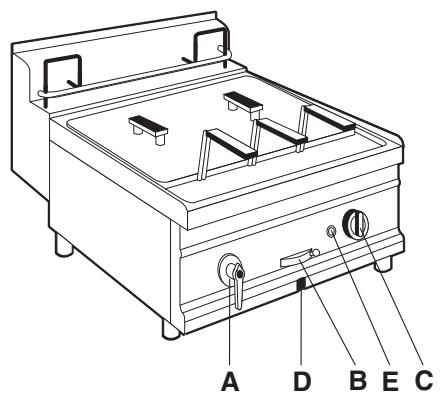

Poids env.30,2 kg

AGB 593/WP

AGB 530/WP

Poids env.81 kg

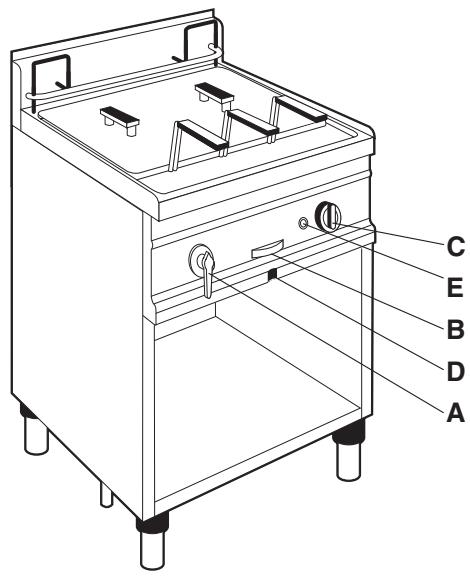

A Robinet charge d'eau
B Levier de charge
C Interrupteur
D Evacuation de I' eau
E Lampe temoin

Arrivée d' eau 0 12

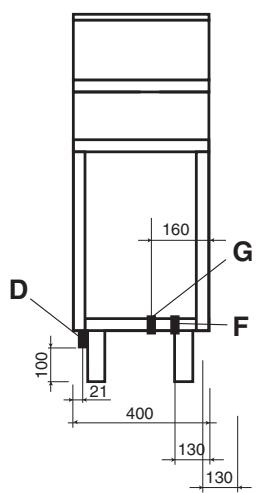

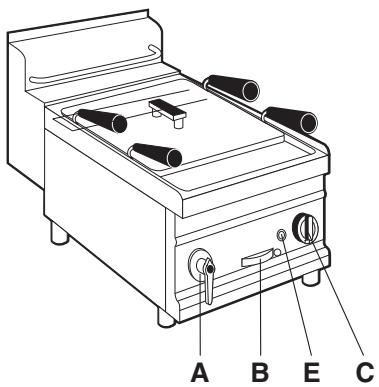

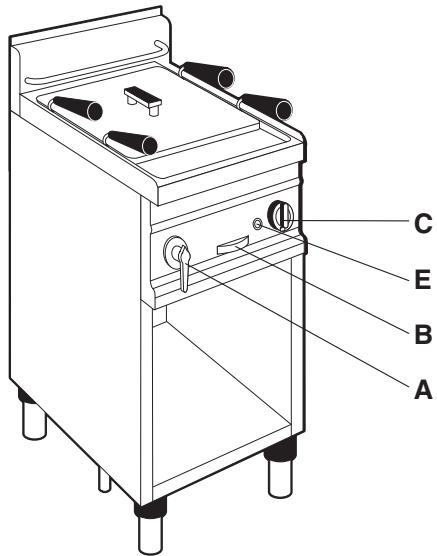

Poids env.23 kg

AGB 592/WP

AGB 528/WP

Poids env.43 kg

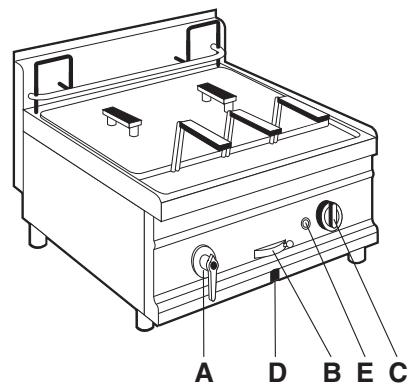

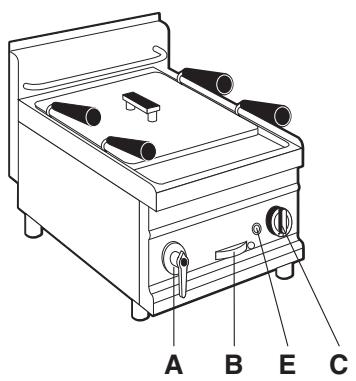

A Robinet charge d'eau
B Levier de charge
C Interrupteur
D Evacuation de I' eau 1/2 " gaz M.
E Lamp témoin
F RaccordementelectriqueEL
G Arrivee d' eau 12

2 - CARACTERISTIQUES DES APPAREILS

Ces apparèils sont conçus pour un usage professionnel. L'installation, la réparation et l'emploi doivent être effectuels par du personnel spécialisé.

La plaque signalétique du modele est située sur la partie antérieure de la cusinière (sur le tableau de commande).

	CAT/KAT	GAS/GAZ	G30	G31	G20	G25
	II2H3B/P	P mbar	30	30	20	-	SE ☐ FI ☐ DK ☐ CZ ☐ SK ☐ SI ☐
	II2H3+	P mbar	30	37	20	-	IT ☐ CH ☐ PT ☐
	II2H3+	P mbar	28	37	20	-	ES ☐ IE ☐ GB ☐ GR ☐
CE	II2L3B/P	P mbar	30	30	-	25	NL ☐
	II2ELL3B/P	P mbar	50	50	20	20	DE ☐
TIPO/TYPE	II2E+3+	P mbar	28	37	20	25	FR ☐ BE ☐
MOD.	II2H3B/P	P mbar	50	50	20	-	AT ☐ CH ☐
ART.	I2E	P mbar	-	-	20	-	LU ☐
CE N.	II2H3B/P	P mbar	30	30	-	-	EE ☐ LV ☐ LT ☐
N.	II2H3+	P mbar	28	37	20	-	EE ☐ LV ☐ LT ☐
Σ Qn kW	I3B/P	P mbar	30	30	-	-	NO ☐ MT ☐ CY ☐ IS ☐ HU ☐
MOD. m3/h	I3+	P mbar	28	37	-	-	CY ☐
Predisposto a gas: - Gas preset: - Prevu pour gaz: Eingestelt für Gas: - Préparado para gas: - Geschuckt voor:
V AC kW Hz							MADE IN ITALY
L'APPAREIL DOIT ETRE BRANCHE CONFORMEMENT AUX LOIS EN VIGUEUR ET INSTALLLE DANS UN LOCAL BIEN AERE. LIRE LES MANUELS D'INSTRUCTION AVANT L'INSTALLATION ET L'UTILISATION DE L'APPAREIL. L'APPAREIL DOIT ETRE INSTALLE PAR UN PERSONNEL QUALIFIE.

3 - DONNÉES TECHNIQUES

Modèle	Dim.: LxPxH	Paniers	Tension nominale	Puissance	Cable de connexion Section
AGB 592/WP	400 x 655 x 300 (400)	2	430V 3N / 230 V 3	4.5 kW	4 x 2.5 mm² / 5 x 1.5 mm²
AGB 593/WP	600 x 655 x 300 (400)	3	430V 3N / 230 V 3	7.5 kW	4 x 2.5 mm² / 5 x 1.5 mm²
	400 x 700 x 300 (400)	2	430V 3N / 230 V 3	4.5 kW	4 x 2.5 mm² / 5 x 1.5 mm²
	600 x 700 x 300 (400)	3	430V 3N / 230 V 3	7.5 kW	4 x 2.5 mm² / 5 x 1.5 mm²
AGB 528/WP	400 x 700 x 875 (1080)	2	430V 3N / 230 V 3	4.5 kW	4 x 2.5 mm² / 5 x 1.5 mm²
	600 x 700 x 875 (1080)	3	430V 3N / 230 V 3	7.5 kW	4 x 2.5 mm² / 5 x 1.5 mm²
AGB 530/WP	800 x 700 x 875 (1080)	2 + 2	430V 3N / 230 V 3	9.0 kW	4 x 2.5 mm² / 5 x 1.5 mm²

INSTRUCTIONS POUR L'INSTALLATION

MISE EN ROUTE

Avant de commencer les travaux de mise en route, enlever l'appareil de l'emballage.

Certaines pieces sont protégées par une pellicule adhési-
ve; il faudra l'enlever soigneusement.

Si des refus de colle restent attachés aux pièces il faut les enlever avec des matériaux aptes au nettoyage p.e. l'essence; enaucun cas ne doit être employés des matériaux abrasifs.

Monter les pieds de l'appareil qui doit être nivellé à la bulle; d'eventuelles faibles dénivellations peuvent être réglées en ajustant les pieds themselves.

Avec les versions top il faut s'assurer que le support choisis puisse soutenir le poids de l'appareil.

L'interrupteur général ou la prise de courant doivent etre dans les environ ons de l'appareil et facilement accessibles.

Il est conseilé de placer l'appareil sous une hotte d'aspiration afin de rendre rapide l'évacuation des fumées.

Si l'appareil est placé pres d'un mur, mur de cloison, meuble de cuisine ou revêtement décoratif, ceux-ci doivent être en matériel ignifuge ou revétis avec un tel matériel. En tous cas il faut s'assurer que les règlements contre les incendies soient scrupuleusement respectés

Attention!

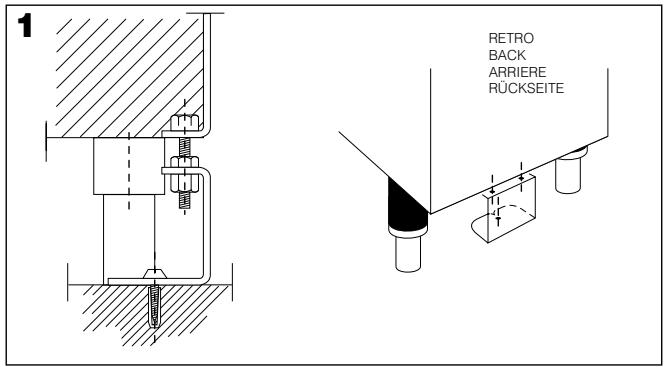

POUR LE MODELE AGB 528/WP et AGB 530/WP si l'appareil est mis en oeuvre séparément, il faut fixer au sol.

Les pieces de fixation sont comprises. Pour réaliser le montage, suivre attentivement le dessin.

Dispositions de loi, régles techniques et directive

L'installation doit être réalisée en conformité avec les règlements suivants:

• Règlements en vigueur sur les accidents du travail
• Règlements CEI en vigueur.

Installation

L'installation, mise en marche et entretien de l'appareil doivent être exécutés par du personnel qualifié.

Tous les travaux nécessaires à l'installation doivent être exécutées dans le respect des lois en vigueur.

Le constructeur décline toute responsabilité en cas de mauvais fonctionnement à cause d'installation non conforme aux indications.

Attention!

Comme prévu par les règlements internationaux, en exécutant la connexion de l'appareil il faut installer en amont de celui-ci un dispositif, dont l'ouverture des contacts soit au moins de 3 mm, qui permette de débrancher l'appareil du réseau de façon omnipolaire.

Connexionélectrique

Le cable de connexion doit avoir les caractéristiques suivantes: il doit être au moins du type H07 RN-F avec une section proportionnée à l'appareil (voir "Caracteristiques des appareils", page 5).

Dans les apparèils top l'entrée du cable se trouve dans la partie arrrière, alors qu'elle est au dessous des autres modèles.

Dans les deux cas la boîte à bornes se trouve sur la partie antérieure, derrière le tableau des commandes.

Passer le cable à travers le passé-cable et le presse-cable, brancher chaque conducteur dans son serre-cable sur la boîte à bornes et les fixer.

Le conducteur de terre doit être plus long que les autres, de sorte que, en cas de rupture du bloque-cable, il soit le dernier à se débrancher, après les cables de tension.

Système Equipotentiel

L'appareil doit être assemblé avec un système équipotentiel. La vis de connexion se trouve, dans les apparêils top, sur la partie postérieure à droite, et au dessous des autres modèles toujours à droite.

El est marquee par une plaquette.

Raccordement eau

• La pression d'arrivée de l'eau doit être comprise entre 50 et 300kPa , dans le cas contraire, installer un réducteur de pression en avant de l'appareil.

• Installer en amont de l'appareil un organe de coupure pour chaque alimentation.

• Exécuter le raccordement comme prévus par les normes en vigueur.

Attention!

Le constructeur ne peut être retenu responsable des dommages qui dériveraient d'erreurs d'installation non conformes aux instructions, et ne les indemnise enaucun cas.

NOTICE D'EMPLOI

Attention!

• N'utiliser l'appareil que sous surveillance!
• Ne jamais utiliser l'appareil à sec!

Mise en marche

S'assurer que le robinet d'écoulement de l'eau soit fermé.
Remplir le bassin d'eau jusqu'àu niveau marqué.

Allumer l'interrupteur principal en amont de l'appareil.

Activer l'interrupteur principal: la lampe témoin s'allume pour indiquer que l'appareil est sous tension. L'interrupteur a 3 positions de fonctionnement:

POS. 3 = Mise à la température (puissance max. kW 7,5/4,5)

POS. 2 = Cuisson (2/3 de la puissance, kW 5/3)

POS.1 = Maintien de la températe (1/3 de la puissance, kW 2,5/1,5).

Pour êtreindre l'appareil, il suffit de ramener la poignée sur la position "0".

*N.B:

La puissance de 2,5 et 1,5 kW (commutateur en position 1 = maintainé) se refère à un raccordement de 400 V/3N.

Pour le raccordement de 230 V/3, la puissance devient 1,16 et 0,70 kW

Vidange du bassin

L'usager doit avoir à sa disposition un réseau de la bonne grandeur.

NETTOYAGE DE L'APPAREIL ET FRÉQUENCY D'ENTRETIEN

Le nettoyage quotidien soigné, effectué après avoir dé-sactivé l'appareil, garantit son fonctionnement parfait et sa longue durée de vie.

Attention!

Eviter de laver l'appareil en utilisant des jets d'eau directs ou à pression. Ne jamais nettoyer l'appareil avant qu'il ne se soit refroidi.

Avant de commencer le nettoyage, débrancher l'appareil du réseau électrique.

Après avoir vide la cuve, enlever le faux-fond.

Nettoyage quotidien courant

Nettoyer soigneusement et régulièrement les surfaces en utilisant un chiffon humide.

L'eau et le savon ainsi que des produits détensifs ordinaires peuvent être utilisés à condition que ceux-ci ne soient pas abrasifs et ne contiennent pas de substances à base de chloride, comme par exemple l'hypochlorite de sodium (eau de javel), d'acide chlorhydrique, ou d'autres solutions, car ces produits corrodent très rapidement et définitivement l'acid inox.

Il faut de même éviter absolutment d'employer, pour le nettoyage des sols situés sous les apparèils ou pres de ceux-ci, les produits ciés ci-dessus car les vapeurs ou d'éventuelles gouttes peuvent provoquer sur l'accier les mêmes effets destructeurs.

Frotter uniquely dans le sens du satinage. Rincer pour finir à grande eau et essuyer soigneusement.

Ne jamais utiliser de jets d'eau afin d'éviter des infiltrations dans les parties internes.

Pour faciliter le nettoyage de la cuve est possible de bas-culer lateralement la résistance.

Taches d'aliments ou résidus durcis:

Laver à l'eau chaude avant qu'ils ne durçissent. Si les résidus ont déjà durci, utiliser de l'eau et du savon ou un détesif ne contenant pas de chlore et évientuellesment une Brosse en bois ou une paille fine en acier inox, rincer et essuyer avec soin.

Incrustations calcaires:

Les dépôts calcaires sur le fond des cuves, des cassetoles, etc., doivent être éliminés en utilisant les produits dé-sincrustants vendus dans le commerce et en respectant leur mode d'emploi.

Rayures:

Les surfaces rayées doivent être polies en utilisant une laîne d'acier inox très fine ou une petite éponge abrasive en matériel fibrés synthétique.

Frotter dans le sens du satinage, rincer soigneusement et essuyer. Ne jamais employer pour le nettoyage de l'acier inox de paille de fer ni la laisser posée dessus car de mi

nuscules dépôts ferreux pourraient rester en superficie et provoquer, par contact, la formation de rouille..

Précautions en cours d'emploi Sauces et condiments:

Tous les recipients en acier inox utilisés pour contir des ingredients particulièrement acides (vinaigre, sel, jus de citron, tomate, etc..) doivent être soignement lavés afin d'en éliminer les résidus. Il faut en particulier éviter que les solutions salees n'évaporent, ne sèchent ou ne démeurent sur les surfaces en acier inox.

Ne jamais employer de gros sel qui, étant trop lourd, se déposerait sur le fond sans se dissoudre totallyment et qui à la longue, pourrait être responsable de phénomènes de corrosion.

Il est donc conseillé, ou d'utiliser du sel fin, ou de faire fondre le gros sel dans un réseau à part. Ne leMETTE enaucun cas dans I'eau froide ou pire encore sans eau.

Il convient de couvir les cuves lorsqu'elles ne sont pas utilisées.

Protection de l'acier inox

Les apparèils qui ne sont pas utilisés pendant un certain temps doivent être, après que les surfaces extérieures en acier inox aient été nettoyées et bien essuyées, recouverts d'un voile d'huile de vaseline ou mieux encore d'un des produits conçus à cet effet en vente normalement dans le commerce. Ceux-ci, en effet, en plus d'uniformiser l'acier et de le rendre brillant le protégent de l'humidité et de la saleté pouvant également être responsables de corrosion. Ils sont essentiellement constitués d'un mélange de substances huileuses et détergentes et existent en sprays pratiques et facies à utiliser.

Non-employi prolongé de l'appareil

Nettoyer et essuyer l'appareil soigneusement, en suivant les indications données; ensuite débrancher.

En cas de panne

En cas de panne éteindre l'appareil, débrancher en utilisant le dispositif en avant de l'appareil et appeler le service d'assistance.

ENTRETIEN

Toute intervention d'entretien devra être con fiée exclusivement à du personnel qualifié. Avant d'entreprenevre quelque travail qu'il soit, débrancher en enlevant la fiche ou en éteignant l'interrupteur en amont de l'appareil..

LA DIRECTIVE 2002/96/EC (RAEE): informations aux utilisateurs

Cette note informative est uniquement destinée aux possesseurs d'appareils qui portent le symbole représenté par la Fig. A sur l'étiquette adhésive appliquée sur le produit (étiquette ma

triculaire) et reportant les données techniques)

Ce symbole indique que le produit est classé, selon les normes en vigueur, dans la catégorie des apparêils électriques ou électroniques et qu'il est conforme à la Directive EU 2002/96/EC (RAEE). Ainsi, à la fin de sa vie utile, il devra obligatoirement être traité séparément des déchets domestiques, en le remettant notamment à un centre de collecte différencie pour les apparêils électriques et électroniques ou bien en le restituant au reven-deur au moment de l'achat d'un nouvel appareil équivalent.

L'utilisateur est responsable de la remise de l'appareil à la fin de sa vie aux structures de collecte, sous peine de sanctions prévues par la législation en vigueur sur les déchets.

La collecte différencie adaptee pour l'envoi successif de l'appareil qui n'est plus utilisé au recyclage, au traitement et à l'élimination dans le respect l'environnement contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour plus d'informations concernant les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou au magasin où l'achat a été effectué.

Les producteurs et les importateurs obtempèrent à leur responsabilité pour le recyclage, le traitement et l'élimination dans le respect de l'environnement aussi bien directement qu'en participant à un système collectif.

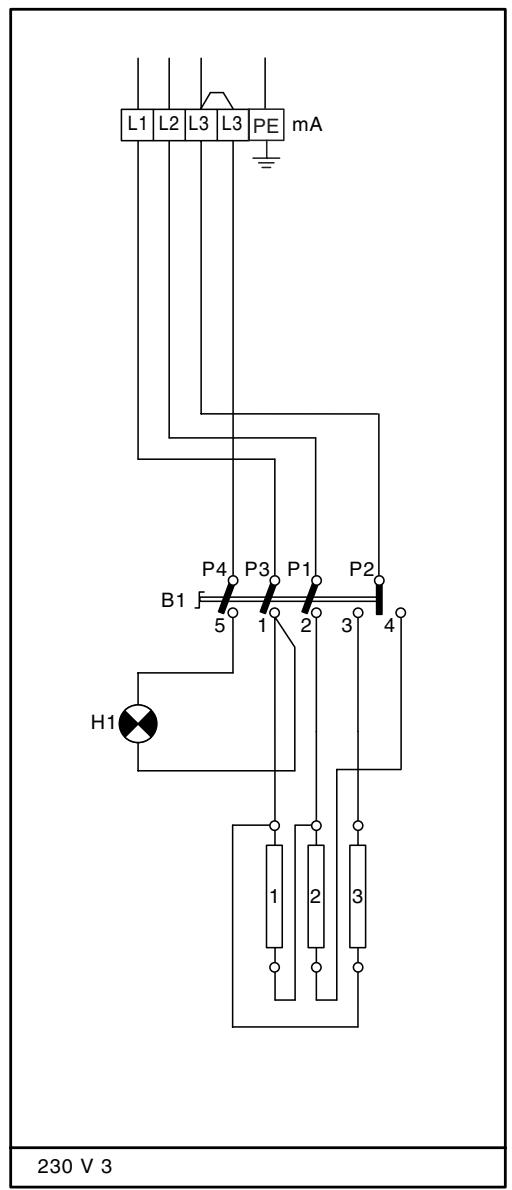

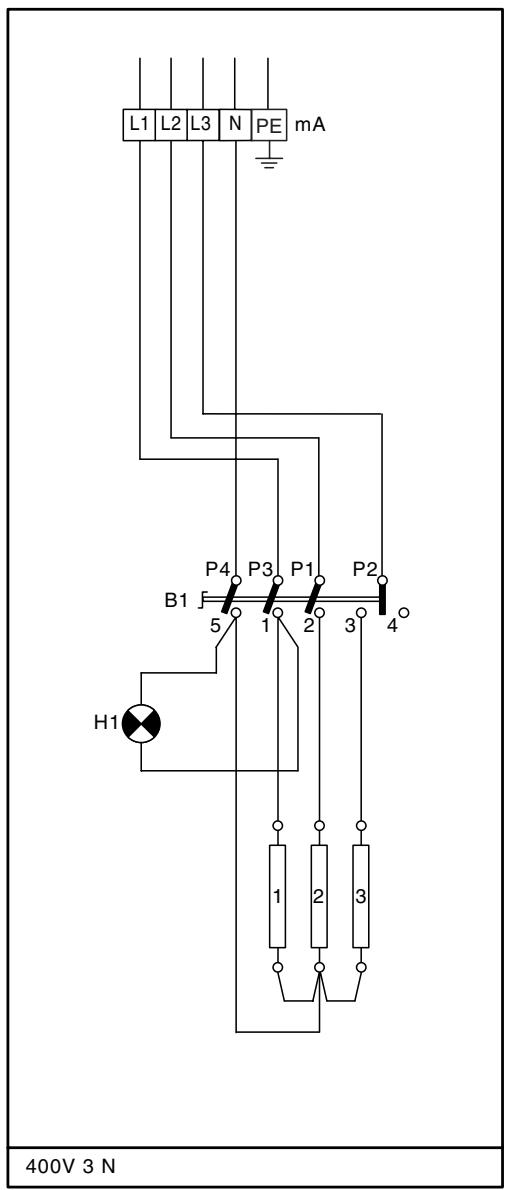

APPAREIL TYPE	PUISSANCE
AGB 592/WP	4.5kW
AGB 528/WP
AGB 593/WP	7.5kW
AGB 530/WP

H1 Lampe
mA Böite
B1 Interrupteur principal
R1 Résistance

AVERTISSEMENT

LA SOCIETE CONSTRUCTRICE DECLINE TOUTERESponsABILITE EN CE QUI CONCERNE LESEVENTuelles INEXACTITUDES CONTENUES DANS CET OPUSCULE, IMPUTABLES A DES ERREURS DETRANSCRIPTION OU D'IMPRIMERIE.

ELLE SE RESERVE LE DROIT D'APPORTER A SES PRODUITS LES MODIFICATIONS QU'ELLE RETIENDRA UTILES OU NECESSAIRES, SANS TOUTEFOIS EN COMPROMETTRÉ LES CARACTERISTIQUES ESSENTIELLES.

LA SOCIETE CONSTRUCTRICE DECLINE TOUTERESponsABILITE EN CAS DE NON RESPECT DESNORMES CONTENUES DANS CET OPUSCULE.
