MODE D'EMPLOI 54311 CHACON

Référence du modele : 54311

Thermostat d'ambiancelectroniqueprogrammable

Manuel d'installation et d'utilisation

www.chacon.be

[e-mail]

Sommaire

1. Introduction 3

2. Caracteristiques techniques 6
   2.1. Systeme de chauffage 6

2.1.1.Modulation de largeur d'impulsions (MLI) 6
2.1.2.Temperature d'abaisement 6
2.1.3. Protection antigel 7

2.2 Fonction de refroidissement 7

1. Reteences a I'ecran d'affichage 8
2. FonctionnementCHAFFAGE/REFROIDISSEMENT 11

4.1. Fonctionnement en mode chauffage 11
4.2. Fonctionnement en mode refroidissement 11

1. Programmation 12

5.1. Réglage de l'heure et du jour 12
5.2. Reglage du programme 12
5.3. Vérifier et régler la température 15

5.4. Intervention manuelle 16

5.4.1. Intervention manuelle temporaire 17
5.4.2. Minuterie/intervention manuelle permanente 17

1. Installation 19
2. Reglages de base 20
3. Specifications 22

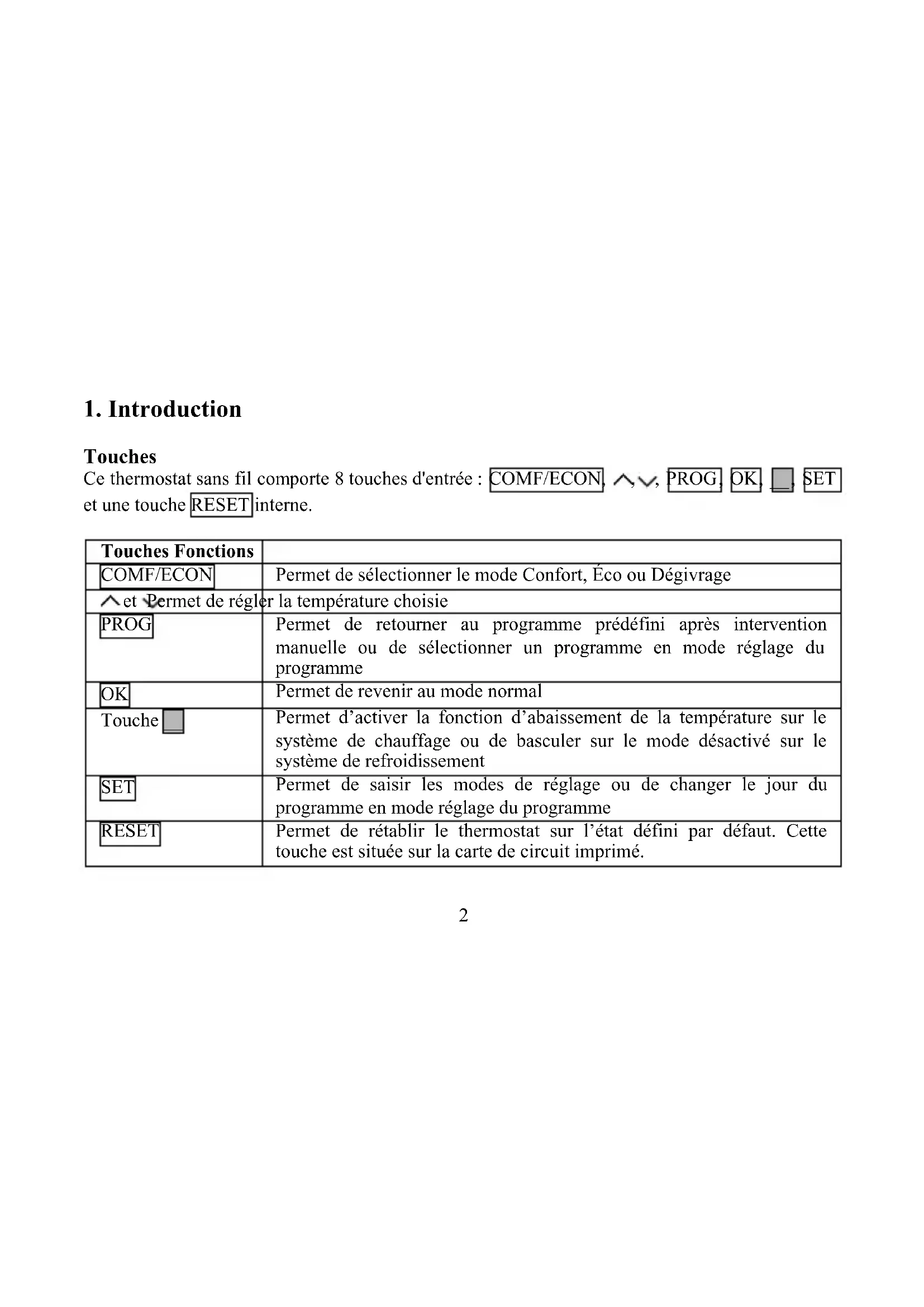

1. Introduction

Touches

Ce thermostat sans fil comporte 8 touches d'entrée : COMF/ECON, ∧, √, PROG OK SET et une touche RESET interne.

Touches Fonctions
COMF/ECON	Permet de sélectionner le mode Confort, Éco ou Dégivrage
et Permet de régler la température可以选择
PROG	Permet de returner au programme prédéfini après intervention manuelle ou de sélectionner un programme en mode réglage du programme
OK	Permet de revenir au mode normal
Touché	Permet d'activer la fonction d'abaisissement de la température sur le système de chauffage ou de basculer sur le mode désactivé sur le système de refroidissement
SET	Permet de saisir les modes de réglage ou de changer le jour du programme en mode réglage du programme
RESET	Permet de rétablier le thermostat sur l'état défini par défaut. Cette touche est située sur la carte de circuit imprimé.

Réinitialisation

Ce thermostat sans fil est totalement réinitialisé lorsque le bouton de réinitialisation est enforcé. Il est partiellement réinitialisé après la mise sous tension.

Réglage par défaut sur Confort, Éco et Abaissement :

Si l'option du système est reglee sur Chaud :

Confort:21,0°C(70°F)

Eco:19,0°C (66°F)

Abaissement: = - 3^ (6^) = 16,0^ (60^)

Si l'option du système est reglee sur Froid :

Confort: 24,0^ (75°F)

Eco:27°C(81°F)

Fonction Réinitialisation complète Réinitialisation partielle
Mode de fonctionnement Mode normal
Échelle de température Dépend de l'interrupteur d'options
Température ambiente Température ambiente actuelle
Température définie Basée sur l'heure et le programme en cours
Températures prédéfinies Par défaut Récupéré de l'EEPROM
Horloge 00:00 Récupéré de l'EEPROM
Jour Lundi Récupéré de l'EEPROM
Jour du programme 5, 2 ou 7 jours en fonction de l'options Jour du programme
Profil du programme	Permet de rétablit la valeur par Récupéré de l'EEPROM

	défaut (se reporter à la section 5.1.3)
Programme Tous les jours sont	rétablis sur leProgramme 1	Récapuéré de l'EEPROM
Intervention manuelle Tout effacé
Système Le mode Chaud ou Froid dépend de l'options du système
Mode de contrôle La commande Marche-Arrêt ou PLI dépend du mode de contrôle
Portée La portée dépend de l'options de portée
Avertissement de batterie faible Effacé, à renouveler dans un délai de 4 secondes
Rétroéclairage de l'écran LCD Déactivé
Minuterie de protection contre Résinitialisé les cycles courts
Signal de mise hors tension Résinitialisé
Code ID Résinitialisé sur 0 Récupéré de l'EEPROM
État de sortie Arrêt - Un message de désactivation est envoyé.

2. Caracteristiques techniques

2.1. Système de chauffage

2.1.1. Modulation de largeur d'impulsions (MLI)

Ce thermostat sans fil offre un contrôle de la modulation de largeur d'impulsions qui permet de maintainir une temporature de consigne de façon précise et comfortable. Avec un chauffage au sol, la durée d'ouverture de l'actionneur est regulée en comparant en continu la temporature de consigne avec la temporature francaise. De cette façon, la temperature ambiente peut atteindre la temporature définie avec un ecart de temporature minimum. La temperature ambiente est donc maintainue constante via la commande MLI. Si le thermostat est utilisé avec un radiateur ou un système de chauffage par convection, la MLI peut être eteinte si nécessaire.

2.1.2. Température d'abaisissement

Ce thermostat sans fil comporte une fonction de température d'abaisissement. Une fois le bouton d'abaisissement activé, la température de consigne est de 3^ (ou 6^ ) inférieure à celle de la température Éco. Par exemple, si la température Éco est de 22^ , la température d'abaisissement est de 19^ .

Appuyer sur la touche pour basculer entre la température normale et la température d'abaissement, l'icone clignote et s'anime pour indiquer que la fonction d'abaissement est activée.

2.1.3. Protection antigel

Le thermostat peut être configuré pour assurer une protection antigel. Une fois cette fonction activée, la température de consigne est de 5^ (41^) .

Pour activer la protection antigel, appuyer sur les touches COMF/ECON et les maintainir enfoncées pendant 1,5 seconde. Levoyant correspondant à la protection antigel s'allume pour indiquer que la fonction correspondante est activée.

2.2 Fonction de refroidissement

Ce thermostat sans fil peut être utilisé dans un système de refroidissement. Dans ce cas, placer l'interrupteur « Chaud/Froid » en position de marche pour activer le refroidissement. En position de refroidissement, la MLI s'est int automatiquement.

Appuyer sur la touche pour basculer entre le mode désactivé et le fonctionnement normal. Le moyen du mode Froid s'allume pour indiquer que le mode désactivé est sélectionné.

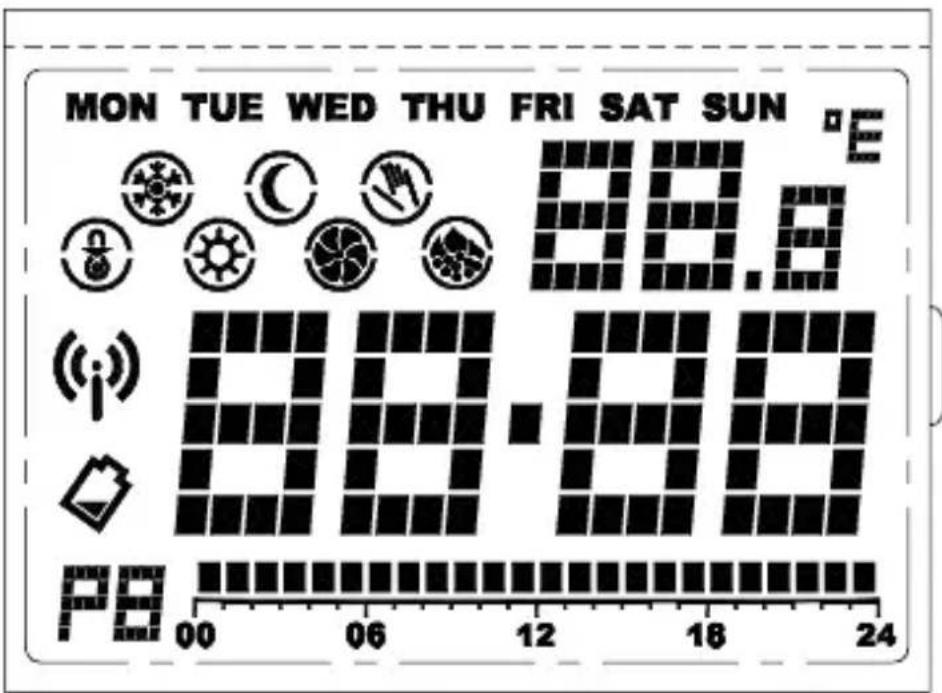

3. Références à l'écran d'affichage

Voyants de l'écran LCD Fonction
Voyant du jour de la semaine NON TUE WED THU FRI SAT SUN	Permet d'afficher le jour de la semaine
Affichage de l'horloge Permet d'afficher l'horloge, l'hour et d'autres informations BB.BB	d'afficher la température ambiente, la température définie et d'autres informations
Affichage de la température Permet BB.B	« °C » pour Celsius/ « °F » pour Fahrenheit
Indicateur d'échelle de température E	que le thermostat fonctionne en mode Programme et affiche le réglage
Indicateur du programme Indique que le thermostat fonctionne en mode Programme et affiche le réglage
Indicateur Confort Indique que la température actuelle est régée sur Confort
Indicateur Éco Indique que la température actuelle est régée sur Éco
Indicateur du mode de dégivrage	Indique que la température actuelle est régée sur Dégivrage
Indicateur d'abaisissement Indique que la température actuelle est régée sur Abaisissement	Indicateur de mode Chaud Indique que le thermostat fonctionne en mode Chaud
Indicateur de mode Froid Indique un fonctionnement en mode Froid. Un ventilateur rotatif est en marche si le refroidissement est actif. Un cercle extérieur et un point central clignotent en mode désactivé.	Indicateur d'intervention manuelle Indique que le programme est annulé par une intervention manuelle
Indicateur de transmission Indique que le signal radio est en cours de transmission	Indicateur de batterie faible Indique que la batterie est faible

4. FonctionnementCHAUFFAGE/REFROIDISSEMENT

4.1. Fonctionnement en mode chauffage

Lorsque le thermostat commande le système de chauffage, l'icone de chauffage S''Fiche.

Le chauffage s'allume lorsque la température ambiente est inférieure à la température de consigne et levoyant du chauffage s'allume.

Levoyant rouge du bloc d'alimentation à distance s'allume pour indiquer que le dispositif de chauffage est activé.

4.2. Fonctionnement en mode refroidissement

Lorsque le thermostat commande le système de refroidissement, l'icone de refroidissement s'affiche.

Le système de refroidissement s'allume lorsque la température ambiente est supérieure à la température de consigne et levoyant du refroidissement s'allume.

Levoyant rouge du bloc d'alimentation à distance s'allume pour indiquer que le dispositif de refroidissement est activé.

5. Programmation

5.1. Réglage de l'heure et du jour

1. En mode normal, appuyer sur la touche $ET et la maintainir enfoncée pendant 4 secondes, jusqu'à ce que l'écran affiche « C » (horloge).
2. Relâcher la touche SET pour acceder au mode de réglage de l'horloge. L'horloge se fige et le point central ne clignote pas.
3. Les heures clignotent ; les régler à l'aide des touches « » et «
4. Appuyer sur SET pour modifier les minutes. Appuyer sur « ∧ » ou « ∨ » pour les régler.
5. Appuyer sur SET pour changer le jour. Appuyer sur « » ou « » pour le régler.
6. Appuyer de nouveau sur SET pour enregistrer et quitter l'écran. Sans cela, l'écran revient sur sa position initiale au bout de 15 secondes.

Appuyer à tout moment sur OK ou patienter 15 secondes pour revenir au mode normal.

5.2. Réglage du programme

Il existe un total de 9 programmes.

1. En mode normal, appuyer sur la touche SET et la maintainir enfoncée pendant 7 secondes jusqu'à ce que l'écran affiche « P » (programme).
2. Relâcher la touche SET pour acceder au mode de réglage du programme.
3. Appuyer sur SET pour selectionner le jour à programmer.

Si l'option Jour du programme est reglee sur 5 - 2 , les jours disponibles sont MON-FRI (lundi-vendredi), « SAT - SUN » (samedi-dimanche) et « MON - SUN » (lundi-dimanche). L'écran des données du programme change en conséquence.

1. Appuyer sur PROG pour changer le programme. Le programme peut etre selectionné entre 1 et 9.
2. Pour modifier le programme, appuyer sur « ∧ » ou « ∨ » pour déplacer le curseur. Les indicateurs de mode de température et d'heure changent en conséquence. Le point noir commence alors à clignoter. En même temps, un chiffre affiche l'heure du programme.
3. Appuyer sur COMF/ECON pour faire basculer le mode de température entre Confort et Éco. L'indicateur du mode de température change en conséquence.

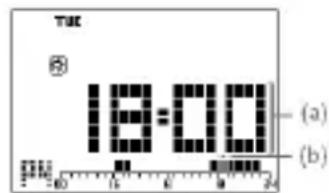

4. Dans l'exemple ci-après, le Programme 4 est assigné à mardi. Le curseur est placé sur 18:00. À 18 h 00, le mode de température est régle sur Confort.

(a) Correspondé à l'heure de programmation
(b) clignote

1. Pour le groupe de jours, l'écran des données du programme est effacé si le programme des jours n'est pas le même.
2. Cet exemple affiche le groupe de jours « MON-FRI » (lundi-vendredi). Les programmes de ces 5 jours ne sont pas les mêmes et l'écran des données du programme est complètement effacé. Sur cet écran, les touches « », « » et COMF/ECON ne répondent pas. Appuyer

sur la touche PROG pour initiaiser le programme de tous les jours du groupe sur l'option définie par défaut (programme 1).

Appuyer à tout moment sur OK ou patienter 15 secondes pour revenir au mode normal.

Remarque: lorsque le point noir apparait, l'houre selectionnée est reglee sur le mode Confort; dans le cas contraire, c'est le mode Eco qui est selectionné.

Les 9 programmes sont des programmes prédéfinis et personnalisables par l'utilisateur. Les profils de programme définis par défaut sont presentés ci-après.

Numéro du programme Profil du	programme
Programme 1 - « Tout comport »	00 06 12 18 24
Programme 2 - « Jour de travail 1 »	00 06 12 18 24
Programme 3 - « Jour de travail 2 »	00 06 12 18 24
Programme 4 - « Jour de repos 1 »	00 06 12 18 24
Programme 5 - « Jour de repos 2 »	00 06 12 18 24
Programme 6 - « Demi-journée de travail 1 »	00 06 12 18 24
Programme 7 - « Demi-journée de travail 2 »
Programme 8 - « Deux périodes »
Programme 9 - « Tout Éco »

5.3. Vérifier et régler la températe

L'icone du mode Confort est et celle du mode Eco est. En mode de fonctionnement normal, la temperature de contrôle peut etre definie.

1. Maintenez enforcée la touche ou (pendant moins de 2 secondes) pour afficher la température de consigne actuelle. L'exemple indique une température Éco de 19^ . Relâcher la touche pour revenir en mode normal.
2. Maintenir la touche enforcée pendant 2 secondes jusqu'à ce que la température de consigne clignote pour régler la température de contrôle.
3. Appuyer de nouveau sur ou pour augmenter ou réduire le paramètre de température.
4. Maintenir enfoncée la touche pour faire defiler rapidement.

5. Appuyer sur COMF/ECON pour basculer entre les températures Confort et Eco. L'indicateur du mode de température change en conséquence.

6. Pour le mode Chaud, maintainir enfonnée la touche COMF/ECON pendant 1,5 seconde pour passer à la température Dégivrage. La température Dégivrage est réglée sur 5,0^ / 41^ et elle n'est pas régliable. L'écran de température ne clignote pas et le fait d'appuyer sur la touche ou ne permet pas de la changer. Il s'agit seulement d'une étape de contrôle.

7. Pour le mode Chaud, si le mode Abaissement a déjà eté défini, appuyer sur pour afficher la température d'abaissement à régler. Si le mode Abaissement n'a pas eté défini, la touche ne répond pas. La température d'abaissement est calculée à partir de la température Éco moins 3^ / 6 °F mais une fois établie, elle est indépendante de la température Éco jusqu'à l'activation suivant de la fonction Abaissement. La température d'abaissement ne peut pas être supérieure à la température Éco. Pour le mode Froid, le fait d'appuyer sur la touche ne produit aucun effet.

Appuyer à tout moment sur OK ou patienter 10 secondes pour revenir au mode normal.

Remarque: La température de contrôle peut être définie uniquement dans une plage comprise entre 10^ et 35^ par incréements de 0,5^ (entre 45^ et 95^ , par incréments d'1 ^ ).

En mode Chaud, la température Éco ne peut pas être supérieure à la température Confort. En mode Froid, c'est l'inverse.

5.4. Intervention manuelle

L'intervention manuelle fonctionne en mode Normal et le point de consigne est modifie temporairement. Il existe 3 types d'intervention manuelle. L'indicateur d'intervention manuelle clignote lorsque cette derniere est selectionnée.

5.4.1. Intervention manuelle temporaire

1. Appuyer sur la touche pour basculer entre la température normale et la fonction d'abaissement en mode Chaud et appuyer sur la touche pour basculer entre la température normale et le mode désactifé en mode Froid.
2. Maintenir enforcée, puis relâcher la touche COMF/ECON (pendant moins d'1,5 seconde) pour basculer entre la température Confort et la température Éco. L'icone d'intervention manuelle s'affiche et le mode de température temporaire s'affiche en conséquence.
3. Continuer àMAINTER la touche enfoncée pendant 1,5 seconde pour passer à la température Dégivrage.
4. L'indicateur d'intervention clignote et l'intervention manuelle temporaire est définie.

Remarque : Pour le mode Froid, l'abaissement et le dégivrage ne sont pas disponibles. « -- » ou « - » s'affiche dans ce cas pour la température.

5.4.2. Minuterie/intervention manuelle permanente

1. En mode normal, maintenez enforcée la touche SET (moins de 3 secondes) jusqu'à ce que l'écran affiche « O » (Override - Intervention manuelle).
2. La température actuelle et la durée de l'intervention s'affichent. La durée de l'intervention clignote.

Si aucune intervention manuelle n'a eté définie aparavant (respect du programme), « 00h » s'affiche et l'indicateur d'intervention est effacé.

Pour le mode de désactivation du refroidissement, « -- » ou « -- » s'affiche au niveau de la température.

Si l'intervention-temporaire a déjà esté définitie, « -- » et l'indicateur d'intervention manuelle s'affichent.

Si la minuterie ou l'intervention manuelle permanente ont déjà été définies, le temps restant ou « 9999 » (intervention permanente) et l'indicateur d'intervention manuelle s'affichent.

Appuyer sur ou pour définir la période d'intervention manuelle.

1. Appuyer sur PROG pour régler immédiatement la durée de l'intervention sur « 00h », ce qui rétablit effectivement le thermostat sur Respect du programme.

h signifie heures et d signifie jour.

"9999' signifie qu'il s'agit d'une intervention manuelle permanente.

-- - signifie qu'il s'agit d'une intervention manuelle temporaire.

1. Appuyer sur COMP/ECON pour selectionner la temperture Confort ou Eco.

2. Appuyer sur pour selectionner Abaisissement (mode Chaud) ou le mode désactifé (mode Froid).

3. Maintenir enforcée la touche COMP/ECON pendant 1,5 seconde pour sélectionner la température Dégivrage (mode Chaud seulement).

Appuyer à tout moment sur OK ou patienter 10 secondes pour revenir au mode normal.

6. Installation

Ce thermostat électronique doit être installé par un ingénieur qualifié et/agree, uniquement en suivant le schéma de câblage. L'installation doit également être conforme aux normes du fournisseur d'électricité. Seul le contrôle de l'alimentation (bloc d'alimentation à distance) doit être installé.

Pour contrôle et réguler de façon précise la température ambiente, le bloc d'alimentation doit être installé dans un endroit adapté. Le site d'installation du bloc d'alimentation à distance ne doit pas être encombref de rideaux, meubles ou autres objets. Le thermostat ne doit pas être installé trop pres d'une source de chaleur telle qu'une cuisine, des éclairages ou la lumière directe du soleil. Il ne doit pas non plus être installé dans un endroit exposé aux courants d'air.

Important : Le bloc d'alimentation à distance doit être débranché avant de démonter le boîtier.

Montage mural

Le couvercle du boitier doit être séparé de la plaque de base avant que le contrôleur ne soit place. Suivez les étapes ci-dessous:

1. Retirez la vis du fond du boitier.
2. Ouvrez le boitier en enlevant le couvercle sur la face inférieure.
3. Des trous de montage se trouvent sur le boitant arriré. Marquez leurs emplacements sur le mur où le thermostat doit être installé. Percez des trous et insérez les chevilles et les vis, puis la plaque de base solidement sur le mur ou la prise encastrée.

7. Réglages de base

Bornes

Le bloc d'alimentation à distance est pourvu de cinq bornes utilisées pour raccorder l'alimentation et le dispositif de commande.

Borne Fonction
COM Commune
NO Normalement ouverte
NF Normalement fermée

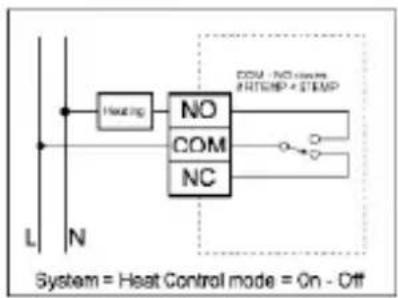

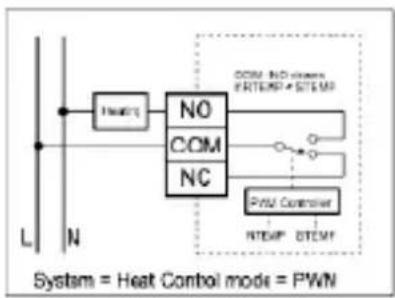

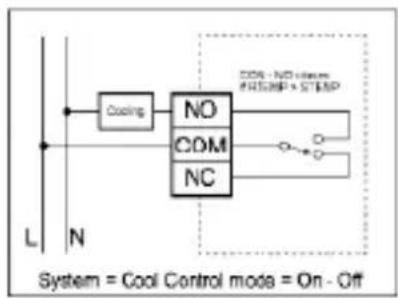

Scheme de câblage

Raccorder les fils du système aux bornes en suivant le schéma de câblage.

1. Raccorder la prise 230 V AC « Live » à la borne « COM »
2. Raccorder le dispositif de chauffage/refroidissement en série aux terminaux « NO » et 230V AC Neutre.
3. Fermer le boitier.

Interrupteurs

Switch	Function	OFF	On
C/H	Heat /cool system	Heat (Default)	Cool
PWM	Control mode	On-off Control (Default)	PWM Control
7D/5-2D	Programming day	5-2 days (Default)	7 days
F/C	Temperature Scale	Celsius (Default)	Fahrenheit

Switch		Control mode
SPAN2	SPAN1	On-Off Control	PWM Control
Off (Default)	Off (Default)	0.50C/ 10F	1.00C/ 20F, 300seconds
Off	On	1.00C/ 20F	2.00C/ 40F, 300seconds
On	Off	1.50C/ 30F	1.00C/ 20F, 300seconds
On	On	2.00C/ 40F	2.00C/ 40F, 300seconds

8. Specifications

Dimensions 135 (l) x 105 (H) x 32 (P) mm

Matériaux Polycarbonate (PC)

Poids 300g

Batterie de l'émetteur Alcaline AA 1,5 V x 2

Alimentation du bloc 230VCA / 50Hz Caracteristiques de sortie du bloc
d'alimentation à distance 3(1)A / 230VCA

Plage de contrôle de la température 10-35°C
Portée de contrôle de la température 0,5/1/2°C
Température de fonctionnement 0 °C - 50 °C
Température de stockage -20 °C - 60 °C
