Marque	Gira
Modèle	0396
Type de produit	Thermostat avec inverseur
Tension d'alimentation	230 V~
Courant nominal (chauffage)	5 A (2 A)
Plage de température	5 °C à 30 °C
Différence de température de commutation	Environ 0,5 K
Abaissement nocturne	Environ 4 K
Section des conducteurs	1 à 2,5 mm² (conducteurs rigides)
Lieu d'installation recommandé	Paroi intérieure, hauteur 1,5 m, éviter courants d'air et sources de chaleur
Protection	Double isolation
Humidité admissible	Max. 95 % HR, sans condensation
Fonctionnement	Régulation thermostatique avec possibilité d'abaissement nocturne par signal d'horloge
Réglage des limites	Bagues rouge (max) et bleue (min) réglables
Adaptation de température	Temps d'adaptation de 1 à 2 heures après mise en service
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Sécurité	Installation et branchement réservés à un électricien

FOIRE AUX QUESTIONS - 0396 Gira

Comment installer le thermostat Gira 0396 ?

Installez le thermostat sur une paroi intérieure, à environ 1,5 m du sol, en évitant les courants d'air et les sources de chaleur. Le montage doit être effectué par un électricien dans une boîte encastrée DIN 49073.

Comment régler les limites de température (min/max) ?

Retirez le bouton de réglage. Pour régler la limite supérieure (bague rouge), insérez un objet pointu dans un trou et tournez dans le sens inverse des aiguilles d'une montre. Pour la limite inférieure (bague bleue), tournez dans le sens horaire. Utilisez les chiffres extérieurs pour le rouge et intérieurs pour le bleu.

Quelle est la plage de température réglable ?

La plage de température est de 5 °C à 30 °C. Les limites peuvent être restreintes à l'aide des bagues de réglage.

Comment fonctionne l'abaissement nocturne ?

L'abaissement nocturne abaisse la température d'environ 4 K par rapport à la valeur de consigne. Il nécessite un signal d'horloge raccordé à la borne dédiée sur le thermostat.

Que faire si la température ne correspond pas à la consigne ?

L'adaptation du bimétal peut prendre 1 à 2 heures. Réglez temporairement une température plus élevée pour accélérer l'échauffement, puis revenez à la valeur souhaitée.

Comment raccorder électriquement le thermostat ?

Raccordez le conducteur extérieur à la borne L, le conducteur neutre à la borne N, et la charge de chauffage ou réfrigération aux bornes correspondantes. Pas de conducteur de protection nécessaire (double isolation). Suivez le plan de connexion de la notice.

Où télécharger la notice complète du Gira 0396 ?

La notice au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction par email.

Quels sont les précautions de sécurité à respecter ?

L'installation et le branchement doivent être effectués uniquement par un électricien qualifié. Respectez les indications de montage pour éviter tout risque d'incendie ou de choc électrique.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits nettoyants agressifs ou abrasifs, et évitez l'humidité excessive.

Que faire en cas de dysfonctionnement ?

Vérifiez le branchement électrique et les réglages. Si le problème persiste, contactez un installateur ou envoyez l'appareil défectueux au Gira Service Center avec une description du défaut.

MODE D'EMPLOI 0396 Gira

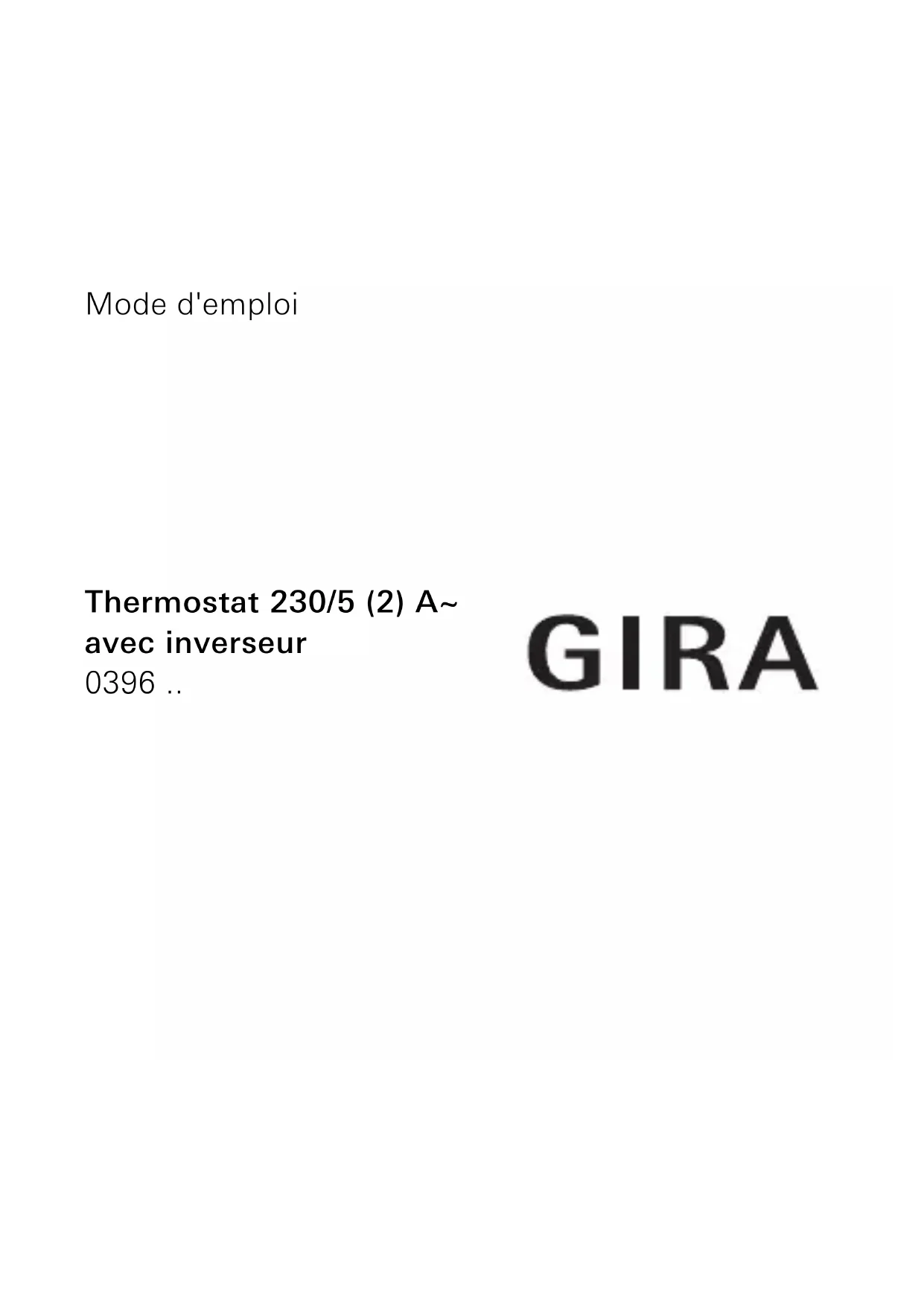

Thermostat 230/5 (2) A~ avec inverseur 0396 ..

GIRA

Table des matieres

Mode d'emploi

Thermostat 230/5 (2) A~ avec inverseur

Domaine d'application

Le thermostat sert à la régulation de la température dans des locaux fermés tels que des habitations, des écoles, des salles, des ateliers, etc.

Lieu d'installation

• Installez le thermostat sur une paroi interieure, si possible en face d'une source de chauffage.
• Respectez la hauteur de montage recommandée: env.1,5 m au-dessus du sol.
• Une humidité relative admissible de l'air de max. 95% ne peut pas être dépassée.
  Eviter la condensation.

• Evitez les parois extérieures et les courants d'air de fenêtres et portes.

• Veiliez à ce que l'air de convection normal du local attaigne sans encombres le thermostat. Le régulator ne devraitès lors pas être monté à l'intérieur de rayonnages ni derrière des tentures ou recouvrements similaires.

• L'apport externe de chaleur influence négativement la précision de réglage. Evitezès lors le rayonnement solaire direct et la proximité d'appareils à rayonnement thermique (teléviseurs et appareils de chauffage, lampes, cheminées, tuyaux de chauffage, etc.).
• Un variateur diffuse également de la chaleur! Si le thermostat est monté en combinaison avec un variateur, la distance entre les deux devrait être la plus grande possible. Pour une combinaison verticale, le thermostat est placé en dessous du variateur.

Le montage et le branchement des appareils électriques peuvent uniquement être effectués par un électricien.

En cas de non-respect des indications de montage et d'installation, il y a risquè d'incendie ou d'autres dangers.

Le thermostat est monté dans une boîte selon DIN 49 073.

Pour l'installation du thermostat, précédez comme suit:

1. Enlever le couvercle du boitier:

Enlever le bouton de réglage.

Desserer la vis de couvercle.

Enlever le couvercle.

1. Raccordement électrique suivant plan de connexion (voir page 9).
2. Monter l'appareil avec des vis dans la boîte encastrée.

Attention: Toujours monter l'anneau de support sur le papier peint. En cas de travaux de rénovation, l'anneau de support ne peut pas être recouvert par le papier peint.

1. Placer le couvercle du boîtier avec le cadre de finition. Verrouiller le couvercle du boîtier en haut à gauche dans la partie inférieure de boîtier et serrer la vis.

Enficher le bouton de réglage.

Raccordement électrique

Raccordez toutes les lignes selon le plan de connexion (voir page 9). Veillez à ce que le conducteur neutre soit raccordé à la borne N. Dans le cas contraire, on obtient de grandes variations de température, le thermostat ne pouvant pas fonctionner correctement.

Aucun raccordement de conducteur de protection n'est nécessaire, l'appareil étant à double isolation.

Attention

Une erreur de raccordement peut entrainer une dépréciation de l'appareil de régulation! Nous déclinons toute responsabilité pour les dommages dus à un raccordement incorrect et/ou à des manipulations inappropriées!

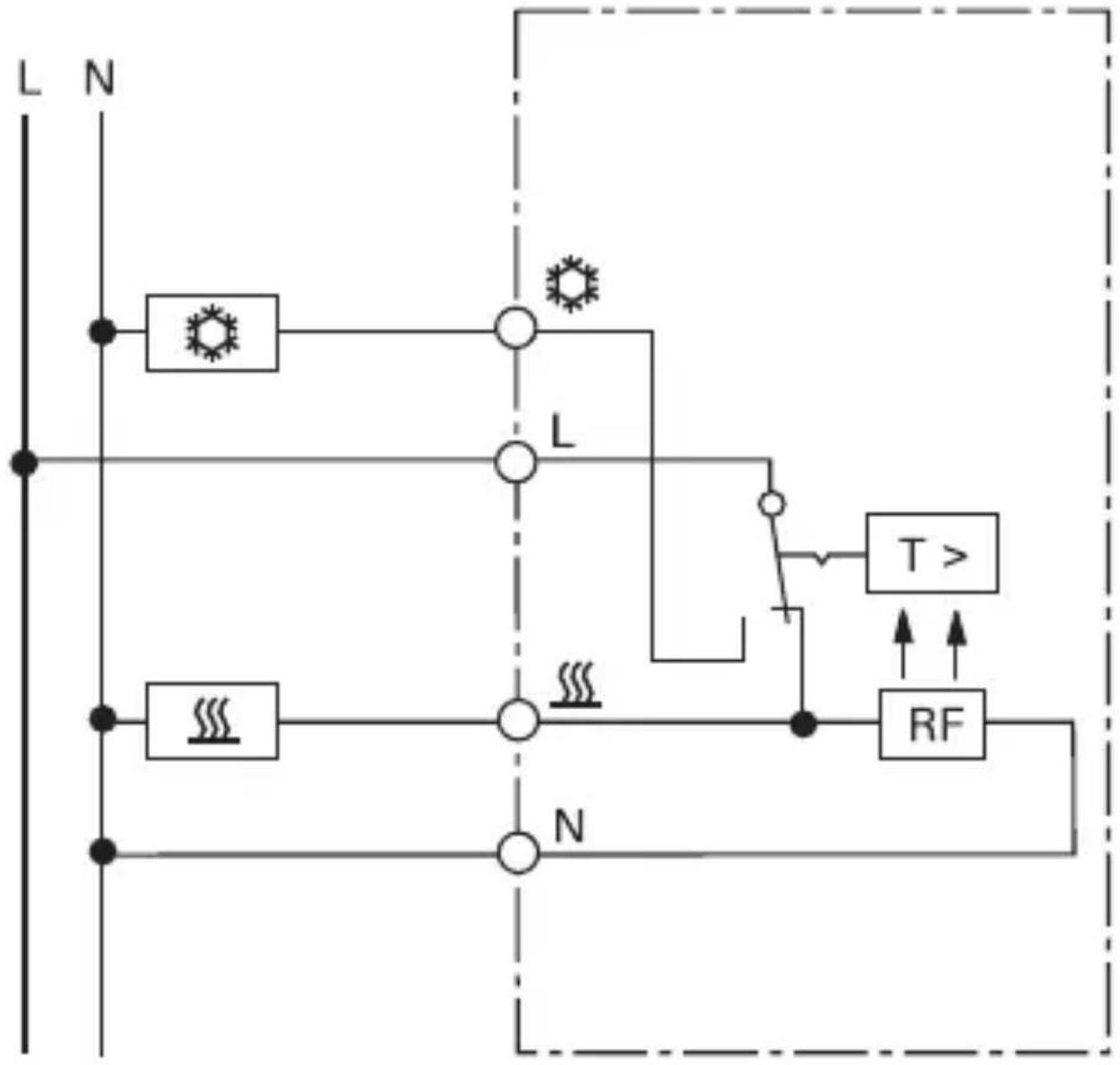

Plan de connexion

Description abrégée dans le plan de connexion

L = Conducteur extérieur

N = Conducteur neutre

= Raccordement pour signal d'horloge pour l'abaissement de température

= Raccordement de la charge de chauffage

= Raccordement de la charge de réfrigération

RF = Résistance pour recyclage thermique

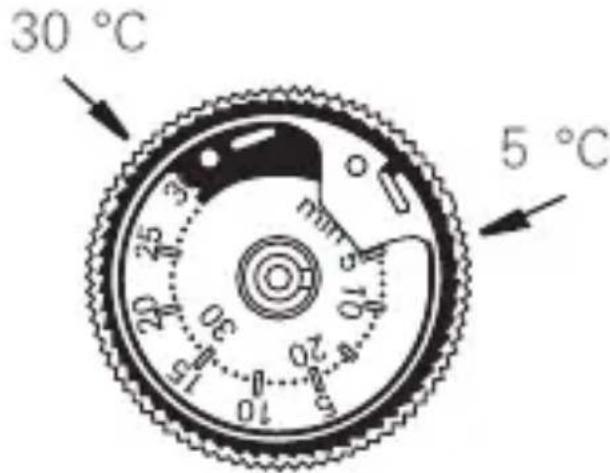

Réglage des limites de température

Le bouton de réglage com- porte 2 bagues de réglage. Celles-ci permettent de régler à volonté les limites de température. En usine, le thermostat est régèle sur la plage maximale de réglage de 5^ à 30^

Processus de réglage

Comment régler les limites de température (dans cette exemple: min. 8^ , max. 23^ ):

1. Mettre le bouton de réglage au centre de la plage de réglage désirée.

Exemple: la moyenne de 8^ et 23^ est 15^ .

1. Enlever le bouton de réglage.

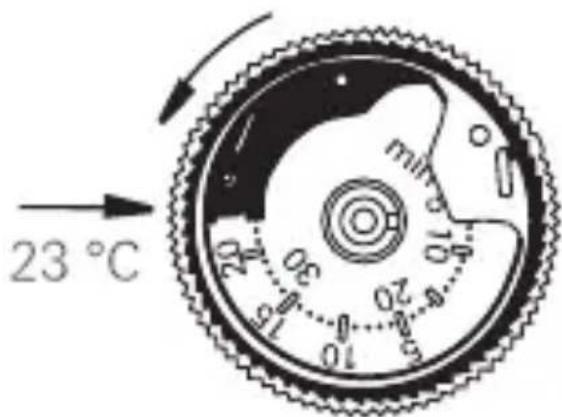

2. Comment régler la bague de réglage rouge sur la limite supérieure de température (ici 23 °C):

Introduisez un objet pointu (p. ex. un bic) dans un des trous de la bague rouge.

Faites tourner la bague

rouge dans le sens contraire des aiguilles d'une montre sur 23^

Les chiffres extérieurs de l'échelle sont d'application.

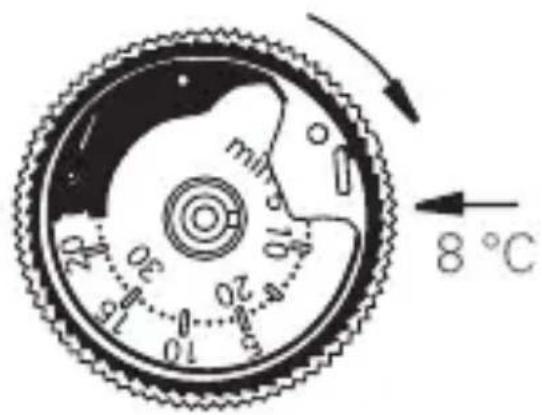

1. Comment régler la bague de réglage bleue sur la limite inférieure de température (ici 8 °C):

Introduisez un objet pointu (p. ex. un bic) dans le trou de la bague bleue. Faites tourner la bague bleue dans le

sens des aiguilles d'une montre sur 8^

Les chiffres interieurs de l'échelle sont d'application.

1. Enficher le bouton de réglage: ce faisant, l'aiguille doit être environ au centre de la nouvelle plage de réglage (voir point 1).

Example: environ 15^ C .

Adaptation de température

A la mise en service du thermostat, on doit tener compte de ce que le bimétal a besoin d'un certain temps pour s'adapter à la tempéature ambiente. Immediatement après le montage ou après une mise hors service de l'abaissement nocturne, le point de commutation différeraès lors de la tempéature ambiente. La précision de commutation est seulement donnée après une durée de service de 1-2 heures. Pour un échauffement plus rapide au début et raccourcir l'adaptation de départ, on recommendéès lors de régler la tempéature de réglage plus haut que désiré. Lorsque la tempéature est atteinte, le réglage de tempéature peut être ramené à la valeur de consigne désirée.

Echelle de réglage de la température

L'échelle pour le réglage de la température se trouve sur le couvercle du thermostat et sert à l'orientation optique lors du réglage de la température (de min. 5^ à max. 30^ ).

=env.5°C

2 = env. 10^
3 = env. 15^ C
=env. 20^
5 = env. 25 °C
6 = env. 30^

Caracteristiques techniques

Plage de température: 5^ C à 30^ C

Courant nominal de réfrigération: 5 (2) A

Différence de température

de commutation: env. 0,5 K

Abaissements nocturnes: env. 4 K

Section des conducteurs: 1 à 2,5 mm²

conducteurs

rigides

Garantie

La garantie est octroyée dans le cadre des dispositions légales concernant le commerce spécialisé.

Veuillez remette ou envoyer les-appareils defec-tueux port payé avec une description du défaut au vendeur compét pour vous (commerce spécialise/installateur/revendeur spécialisé en matériel électrique).

Ceux-ci transmettent les apparéils au Gira Service Center.

Gira
