Type de produit	Thermostat d'ambiance avec inverseur
Marque	Gira
Modèle	0397
Alimentation	230 V AC, 50 Hz
Courant nominal de réfrigération	5 (2) A
Différence de température de commutation	Environ 0,5 K
Abaissement nocturne	Environ 4 K
Plage de réglage de température	5 °C à 30 °C
Section des conducteurs	1 à 2,5 mm² (rigides)
Type d'installation	Montage encastré dans boîte DIN 49073
Hauteur de montage recommandée	Environ 1,5 m au-dessus du sol
Humidité relative admissible	Max. 95 % (sans condensation)
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g
Matériau du boîtier	Plastique, double isolation
Fonctions principales	Régulation de température, abaissement nocturne, limitation de plage
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de solvants
Sécurité	Double isolation ; montage et branchement réservés à un électricien
Pièces détachées et réparabilité	Contactez le revendeur spécialisé ; réparation par Gira Service Center
Garantie	Selon dispositions légales

FOIRE AUX QUESTIONS - 0397 Gira

Où installer le thermostat Gira 0397 ?

Installez le thermostat sur une paroi intérieure, à environ 1,5 m du sol, loin des fenêtres, portes, sources de chaleur (rayonnement solaire, téléviseurs, lampes) et courants d'air. Évitez aussi les variateurs de proximité.

Quel type de boîte d'encastrement utiliser ?

Le thermostat se monte dans une boîte encastrée conforme à la norme DIN 49073.

Comment raccorder électriquement le thermostat ?

Suivez le plan de connexion (page 9 de la notice). Raccordez les lignes L, N, le signal d'horloge, la charge de chauffage et la charge de réfrigération. Aucun conducteur de protection n'est nécessaire (double isolation). Attention : une erreur de raccordement peut endommager l'appareil.

Comment régler les limites de température minimale et maximale ?

Retirez le bouton de réglage. Utilisez un objet pointu pour tourner la bague rouge (limite max, échelle extérieure) et la bague bleue (limite min, échelle intérieure). Par exemple, pour une plage de 8°C à 23°C, réglez la rouge sur 23 et la bleue sur 8. Replacez le bouton sur la position moyenne (environ 15°C).

Pourquoi la température affichée n'est-elle pas précise au début ?

Le bimétal a besoin de 1 à 2 heures pour s'adapter à la température ambiante. Pour accélérer, réglez temporairement une température plus élevée, puis revenez à la valeur souhaitée une fois la température atteinte.

Comment utiliser l'abaissement nocturne ?

Le thermostat 0397 dispose d'une entrée pour un signal d'horloge (⊖). En activant ce signal, la température de consigne est abaissée d'environ 4 K (valeur fixe). Consultez le plan de connexion pour le branchement.

Que faire si le thermostat ne commute pas correctement ?

Vérifiez d'abord que le montage est correct (pas de source de chaleur externe). Assurez-vous que le bimétal a eu le temps de s'adapter (1-2h). Si le problème persiste, vérifiez le raccordement électrique et les limites de température configurées.

Puis-je installer le thermostat moi-même ?

Non, le montage et le branchement électrique doivent être effectués par un électricien qualifié pour éviter tout risque d'incendie ou de dommage.

Comment nettoyer le thermostat ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Où puis-je obtenir des pièces détachées ou faire réparer l'appareil ?

Adressez-vous à votre revendeur spécialisé (installateur, commerce de matériel électrique). Les appareils défectueux doivent être envoyés port payé au Gira Service Center avec une description du défaut.

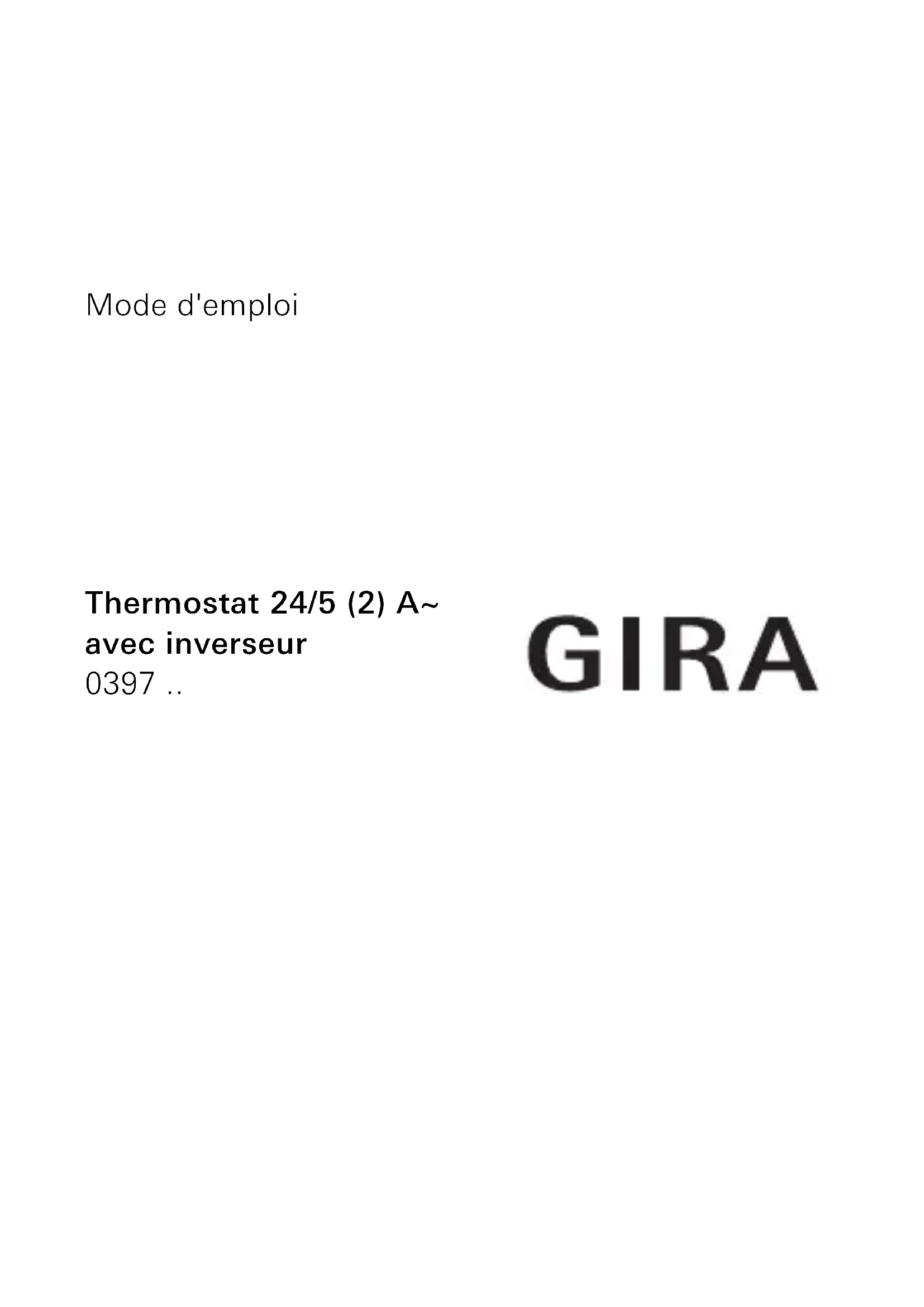

MODE D'EMPLOI 0397 Gira

Thermostat 24/5 (2) A~ avec inverseur 0397..

GIRA

Table des matières

Mode d'emploi

Thermostat 24/5 (2) A~ avec inverseur

Domaine d'application

Le thermostat sert à la régulation de la température dans des locaux fermés tels que des habitations, des écoles, des salles, des ateliers, etc.

Lieu d'installation

• Installez le thermostat sur une paroi intérieure, si possible en face d'une source de chauffage.
• Respectez la hauteur de montage recommandée : env. 1,5 m au-dessus du sol.
• Une humidité relative admissible de l'air de max. 95% ne peut pas être dépassée. Éviter la condensation.
• Evitez les parois extérieures et les courants d'air de fenêtres et portes.
• Veillez à ce que l'air de convection normal du local atteigne sans encombres le thermostat. Le régulateur ne devrait a
• L'apport externe de chaleur influence négativement la précision de réglage. Évitez alors le rayonnement solaire direct et la proximité d'appareils à rayonnement thermique (téléviseurs et appareils de chauffage, lampes, cheminées, tuyaux de chauffage, etc.).
• Un variateur diffuse également de la chaleur! Si le thermostat est monté en combinaison avec un variateur, la distance entre les deux devrait être la plus grande possible. Pour une combinaison verticale, le thermostat est placé en dessous du variateur.

Le montage et le branchement des appareils électriques peuvent uniquement être effectués par un électricien.

En cas de non-respect des indications de montage et d'installation, il y a risque d'incendie ou d'autres dangers.

Le thermostat est monté dans une boîte selon DIN 49 073.

Pour l'installation du thermostat, procédez comme suit:

1. Enlever le couvercle du boîtier:

Enlever le bouton de réglage.

Desserer la vis du couvercle.

Enlever le couvercle.

1. Raccordement électrique suivant plan de connexion (voir page 9).
2. Monter l'appareil avec des vis dans la boîte encastrée.

Attention: Toujours monter l'anneau de support sur le papier peint. En cas de travaux de rénovation, l'anneau de support ne peut pas être recouvert par le papier peint.

1. Placer le couvercle du boîtier avec le cadre de finition. Verrouiller le couvercle du boîtier en haut à gauche dans la partie inférieure du boîtier et serrer la vis.

Enficher le bouton de réglage.

Raccordement électrique

Raccordez toutes les lignes selon le plan de connexion (voir page 9). Dans le cas contraire, on obtient de grandes variations de température, le thermostat ne pouvant pas fonctionner correctement.

Aucun raccordement de conducteur de protection n'est nécessaire, l'appareil étant à double isolation.

Attention

Une erreur de raccordement peut entraîner une dépréciation de l'appareil de régulation! Nous déclinons toute responsabilité pour les dommages dus à un raccordement incorrect et/ou à des manipulations inappropriées!

Plan de connexion

Description abrégée dans le plan de connexion

L, N = Alimentation

⊙ = Raccordement pour signal d'horloge pour l'abaissement de température = Raccordement de la charge de chauffage = Raccordement de la charge de réfrigération

RF = Résistance pour recyclage thermique

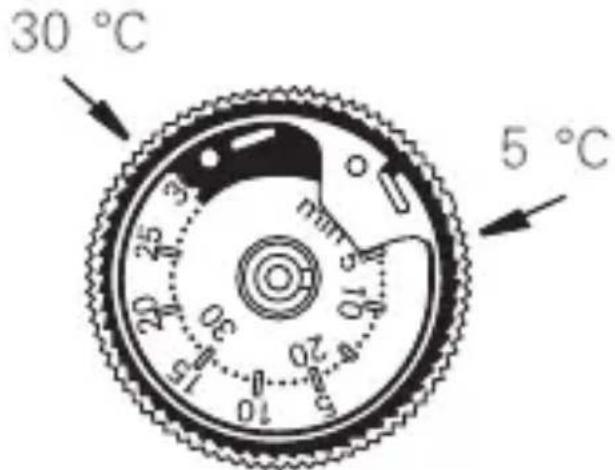

Réglage des limites de température

Le bouton de réglage comporte 2 bagues de réglage. Celles-ci permettent de régler à volonté les limites de température. En usine, le thermostat est réglé sur la plage maximale de réglage de 5°C à 30°C.

Processus de réglage

Comment régler les limites de température (dans cet exemple : min. 8°C, max. 23°C) :

1. Mettre le bouton de réglage au centre de la plage de réglage désirée.

Exemple : la moyenne de 8° C et 23° C est 15° C.

1. Enlever le bouton de réglage.

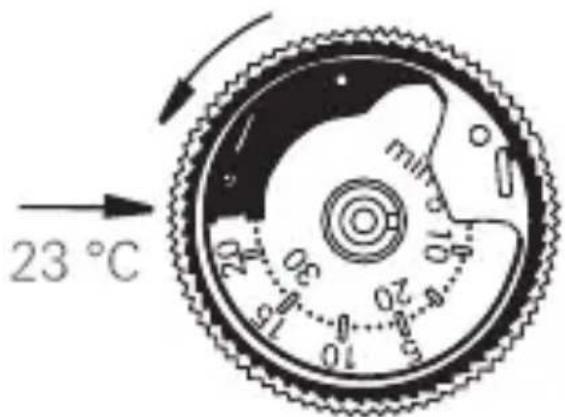

2. Comment régler la bague de réglage rouge sur la limite supérieure de température (ici 23 °C):

Introduisez un objet pointu (p. ex. un bic) dans l'un des trous de la bague rouge.

Faites tourner la bague

rouge dans le sens contraire des aiguilles d'une montre sur 23°C

Les chiffres extérieurs de l'échelle sont d'application.

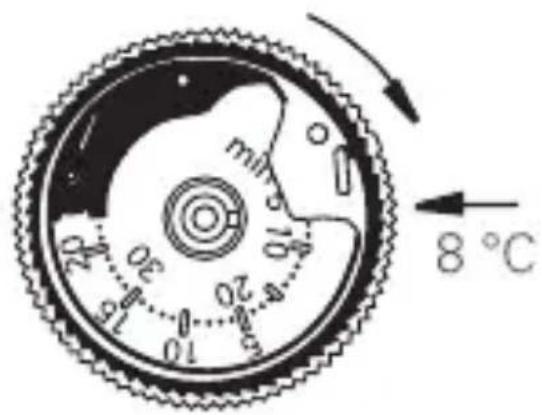

1. Comment régler la bague de réglage bleue sur la limite inférieure de température (ici 8 °C):

Introduisez un objet pointu (p. ex. un bic) dans le trou de la bague bleue. Faites tourner la bague bleue dans le

sens des aiguilles d'une montre sur 8°C

Les chiffres intérieurs de l'échelle sont d'application.

1. Enficher le bouton de réglage : ce faisant, l'aiguille doit être environ au centre de la nouvelle plage de réglage (voir point 1).

Exemple : environ 15° C.

Adaptation de température

À la mise en service du thermostat, on doit tenir compte de ce que le bimétal a besoin d'un certain temps pour s'adapter à la température ambianté. Immédiatement après le montage ou après une mise hors service de l'abaissement nocturne, le point de commutation différera alors de la température ambianté. La précision de commutation est seulement donnée après une durée de service de 1-2 heures. Pour un échauffement plus rapide au début et raccourcir l'adaptation de départ, on recommandé alors de régler la température de réglage plus haut que désiré. Lorsque la température est atteinte, le réglage de température peut être ramené à la valeur de consigne désirée.

Échelle de réglage de la température

L'échelle pour le réglage de la température se trouve sur le couvercle du thermostat et sert à l'orientation optique lors du réglage de la température (de min. 5°C à max. 30°C).

=env.5°C

2 = env. 10°C 3 = env. 15 °C

=env. 20°C

5 = env. 25 °C 6 = env. 30°C

Caractéristiques techniques

Courant nominal de réfrigération: 5 (2) A

Différence de température

de commutation : env. 0,5 K

Abaissements nocturnes: env. 4 K

Section des conducteurs: 1 à 2,5 mm²

conducteurs

rigides

Garantie

La garantie est octroyée dans le cadre des dispositions légales concernant le commerce spécialisé.

Veuillez remettre ou envoyer les appareils défectueux port payé avec une description du défaut au vendeur compétent pour vous (commerce spécialisé/installateur/revendeur spécialisé en matériel électrique).

Ceux-ci transmettent les appareils au Gira Service Center.

Gira
