Jogging Brake Kit - Poussette THULE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de frein pour poussette de jogging
Marque	Thule
Modèle	Jogging Brake Kit
Catégorie	Accessoire poussette
Compatibilité	Thule Chariot Corsaire, Cheetah 2, Cougar 2 (un ou deux enfants)
Temps de montage initial	Environ 5 minutes
Outils nécessaires	Clé de 10 mm, tournevis Phillips, clé Allen de 5 mm
Fixation	Sur les bras de roue avant avec leviers de blocage rapide
Levier de frein	Montage sur le guidon avec cale en aluminium
Câble de frein	Pré-assemblé, longueur adaptée
Réglage de la tension	Par écrou d'ajustement ou serrage du câble (clé de 10 mm)
Patins de frein	Contact direct avec la jante de la roue
Positionnement	Aligné au centre de la roue, parallèle à la poussette, écart de 1-1,5 cm
Sécurité	Utiliser la dragonne, boucler la ceinture, actionner le frein de stationnement à l'arrêt
Avertissement	Ne pas utiliser avec des patins à roues alignées (risque de blessures graves)
Entretien	Serrage régulier du câble de frein (à cause de l'étirement)
Réparabilité	Pièces réglables (câble, patins), aucune pièce détachée spécifique mentionnée
Informations générales	Notice d'utilisation disponible au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - Jogging Brake Kit THULE

Comment installer le kit de frein Jogging Brake Kit sur ma poussette Thule Chariot ?

Retirez la roue avant. Faites pivoter les leviers de blocage rapide en position ouverte. Installez la partie principale du frein sur les bras de roue en faisant glisser chaque extrémité. Fixez le câble de frein sur la poussette selon le schéma 1a ou 1b. Placez le levier de frein au centre du guidon avec la cale en aluminium et serrez avec une clé Allen de 5 mm. Refixez la roue avant, alignez le frein, puis fermez les leviers de blocage rapide. Assurez-vous que le frein fonctionne avant d'utiliser la poussette avec un enfant.

Quels outils sont nécessaires pour le montage ?

Les outils nécessaires sont : une clé de 10 mm, un tournevis Phillips et une clé Allen de 5 mm.

Le kit de frein est-il compatible avec les modèles pour deux enfants ?

Oui, le kit est pré-assemblé pour un enfant, mais il peut être adapté aux modèles deux enfants (Thule Chariot Cheetah 2 et Cougar 2) en desserrant les quatre boulons et en replaçant les rails dans les troughs extérieurs. Pour le Corsaire, utilisez les troughs centraux.

Comment régler la tension du câble de frein ?

Pour un petit ajustement, tournez l'écrou d'ajustement situé à la jonction du carter de frein et des étriers. Pour un ajustement plus important, desserrez le câble de frein au niveau des étriers à l'aide de la clé de 10 mm et resserrez-le. Vérifiez que les patins touchent la jante lorsque le levier est actionné.

Comment aligner les patins de frein ?

Après avoir monté le kit, ajustez les patins de frein pour qu'ils soient en contact direct avec la jante de la roue lorsque le levier de frein est actionné. Quand le levier n'est pas actionné, les patins doivent être proches de la jante sans la toucher. Utilisez l'écrou d'ajustement ou le serrage du câble pour affiner.

Puis-je utiliser le kit de frein avec des patins à roues alignées ?

Non. L'utilisation de patins à roues alignées avec ce kit de jogging est strictement interdite car cela peut causer des blessures graves, voire mortelles. Le kit est conçu uniquement pour la course à pied.

Dois-je utiliser la dragonne en permanence ?

Oui, la dragonne doit être utilisée en tout temps. Elle permet de garder le contrôle de la poussette. De plus, bouclez toujours la ceinture de sécurité de l'enfant et actionnez le frein de stationnement lorsque la poussette est à l'arrêt.

À quelle fréquence dois-je serrer le câble de frein ?

Le câble de frein peut s'étirer avec le temps. Vérifiez régulièrement la tension et resserrez si nécessaire. La notice recommande un serrage régulier pour maintenir un freinage efficace.

Que faire si le frein ne fonctionne pas correctement ?

Vérifiez d'abord que les leviers de blocage rapide sont bien fermés et que la partie principale est fixée. Ensuite, ajustez la tension du câble et l'alignement des patins comme décrit dans la notice. Si le problème persiste, n'utilisez pas la poussette avec un enfant et contactez le service client Thule.

Où puis-je trouver la notice d'utilisation ?

La notice d'utilisation du Jogging Brake Kit Thule est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou poser des questions via l'IA.

MODE D'EMPLOI Jogging Brake Kit THULE

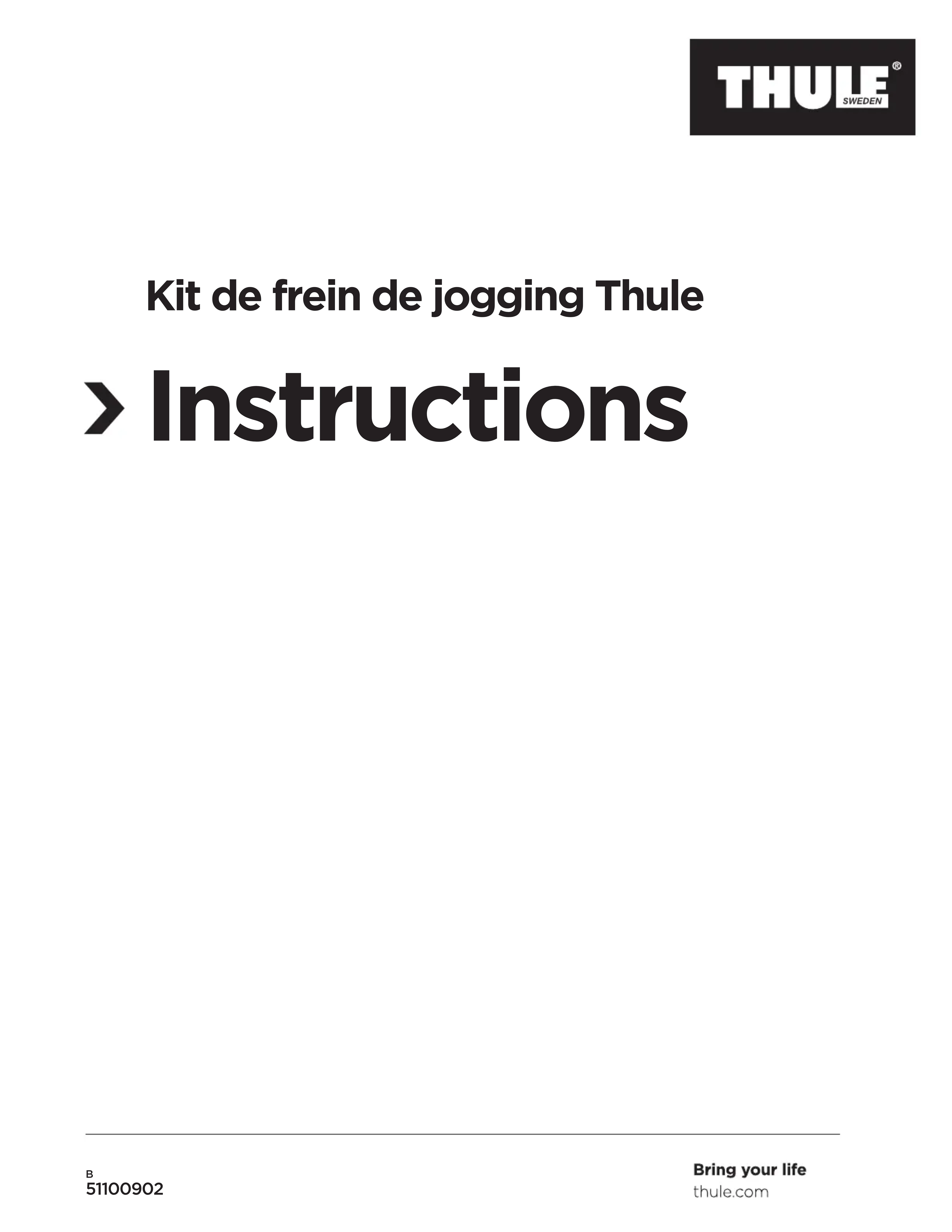

Kit de frein de jogging thule

Ces instructions contiennent de nombreuses mises en garde. Veuillez les lire attentivement. Un assemblage et une utilisation non appropriés de cet accessoire peuvent provoquer de graves blessures pour votre passager.

Remarque générale

Utilisez la dragonne en tout temps. - Bouclez toujours la ceinture de sécurité. Lorsque la poussette de jogging est à l'arrêt, actionnez toujours le frein de stationnement. - N'utilisez jamais de patins à roues alignées avec le kit de jogging pour éviter tout accident pouvant causer des blessures graves, voir mortelles.

Temps de montage initial : approximativement 5 minutes.

Outils nécessaires : une clé de 10 mm, un tournevis Phillips et une clé Allen de 5 mm.

Veuillez lire attentivement les instructions avant de procéder au montage.

Le câble de frein ne doit pas être démonté pour le montage.

Toute référence relative à l'orientation (gauche ou droite) est donnée du point de vue du passager dans le transporteur.

1. Le kit de frein est pré-assemblé pour être utilisé sur des remorques Thule Chariot pour un seul infant. Cependant, si vous souhaitez utiliser le kit de frein sur des remorques Thule Chariot pour deux enfants, vous devrez régler le kit de frein de course à pied sur sa grande taille. À cette fin, veuillez desserrer les quatre boulons (à l'aide d'une clé de 10 mm et d'un tournevis Phillips) qui attachent les quatre rails au tube carré.
2. Pour le Thule Chariot Corsaire, retirez les rails et replacez les boulons dans les deux troughs centraux sur chacun des quatre rails. Pour le Thule Chariot Cheetah 2 et le Thule Chariot Cougar 2, retirez les rails et replacez les boulons dans les deux troughs extérieurs sur chacun des quatre rails. Veillez à ce que chaque boulon ait deux rondelles, placées au-dessus et en-dessous du tube carré et entre le tube carré et les rails.
3. Retirez la roue avant de la poussette (ou installez les deux bras de roue, mais pas la roue).
4. En faisant face à votre poussette, faites pivoter les deux leviers de blocage rapide en position ouverte et orientez la partie principale du kit de frein de sorte que les leviers et les étriers de frein se trouvent en-dessous et soient dirigés vers vous.
5. Installez la partie principale du kit de frein sur les bras de roue en faisant d'abord glisser une extrémité du frein dans un des bras de roue avant de faire de même avec l'autre. Remarque : n'attachez pas encore les leviers de blocage rapide.
6. Attachez le câble de frein sur la poussette. Reportez-vous au schéma #1a ou #1b. Faites passer les câbles du côté droit de la poussette.

Scheme 1a

Scheme 1b

1. Placez le levier de frein au centre du guidon de sorte que le levier soit dirigé vers la gauche. Insérez la cale en aluminium entre la pince de montage du levier de frein et le tube du guidon tel qu'indiqué au schéma 2. Fermez la pince de montage du levier de frein autour du guidon (et de la cale) et attachez-la à l'aide d'une clé Allen de 5 mm.
2. Refixez la roue avant et ajustez la partie principale du kit de frein pour que le boulon central des étriers de frein soit aligné par rapport au centre de la roue. Veillez à ce que la partie principale du kit de frein soit parallèle à l'avant de la poussette avec un écart de 1 à 1,5 cm entre la roue et le tube carré.
3. Faites pivoter les deux leviers de blocage rapide en position fermée. Cette opération a pour but de bien fixer la partie principale aux bras de roue. Si elle n'est pas bien fixée, ouvrez les leviers de blocage rapide et serrez fermement l'écrou du côté opposé par rapport aux leviers de blocage rapide jusqu'à ce que les leviers soient fermés.
4. Ajustez les patins de frein aux étriers de frein pour qu'ils soient en contact direct avec la jante de la roue lorsque le levier de frein est actionné.
5. Ajustez la tension du câble et l'alignement des étriers de frein de sorte que les patins de frein se trouvent à proximité de la jante de la roue, mais sans la toucher, lorsque le levier de frein n'est pas actionné. Pour effectuer des petits ajustements à la tension du câble, faites tourner l'écrou d'ajustement du frein, qui se trouve à l'endroit où le carter de frein est relié aux étriers de frein. Si des ajustements plus importants sont nécessaires, resserrez le câble de frein (à l'aide de la clé de 10mm) à l'endroit où le câble est attaché aux étriers de frein.

Remarque

Le câble de frein devra être régulièrement serré à cause de l'étirement du câble.

Mise en GARDE

Veillez à ce que le frein fonctionne correctement avant d’installer des enfants et d’utiliser votre transporteur.

Schéma 2: Installation du frein

Schéma de référence
