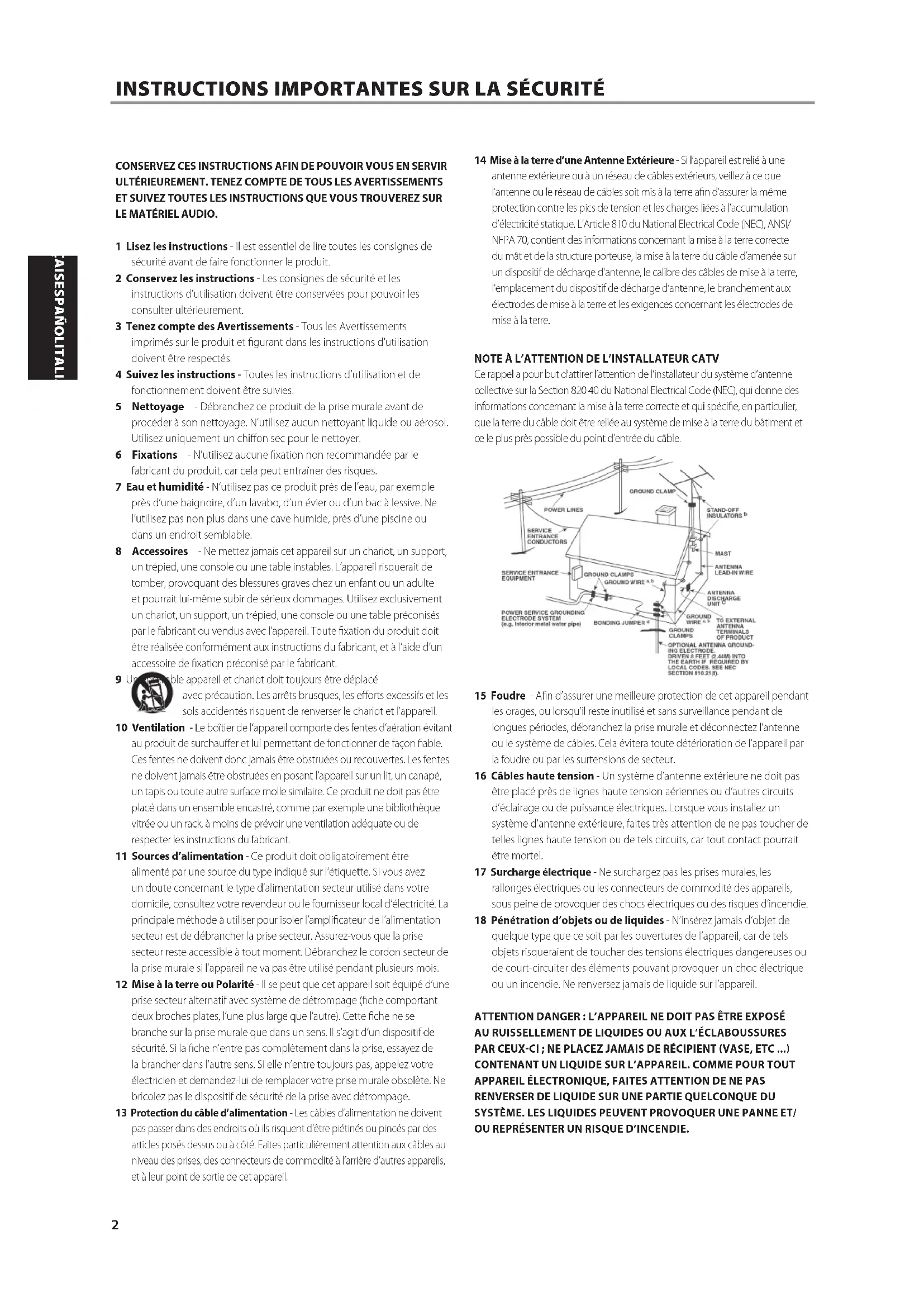

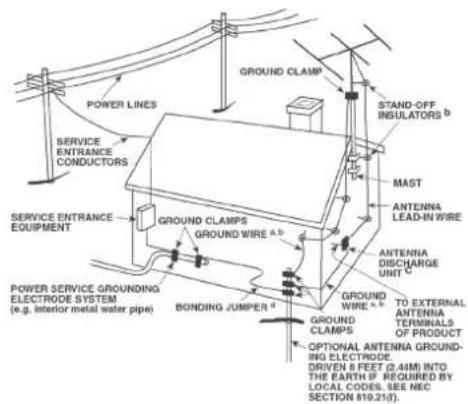

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

NAD est une marque de commerce de NAD Electronics International, une division de Lenbrook Industries Limited ©Tous droits réservés 2014, NAD Electronics International, une division de Lenbrook Industries Limited

ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙINTRODUCTION POUR COMMENCER NOUS VOUS REMERCIONS D’AVOIR CHOISI NAD.Le DAC Direct Digital C 510 est un autre excellent produit qui exemplie la technologie Direct Digital unique à NAD. Remplaçant le préampli analogique traditionnel, le C 510 élimine le bruit et la distorsion de la source qui peut obscurcir les détails et limiter la performance de nombreux systèmes. En exécutant les fonctions d’un préampli telles que la commande de volume et la sélection de source dans le domaine numérique, le C 510 raccourcit le trajet du signal et ouvre de nouvelles avenues au système. La gamme dynamique du C 510, la reproduction précise des nuances subtiles de la musique de douces à forts, est améliorée d’environ 20dB en comparaison aux autres DAC et préamplis! Et puisque le niveau du volume est commandé d’une manière mathématique dans le domaine numérique et qu’il n’y a pas d’imprécision mécanique ou électrique, tous les niveaux de volume possèdent exactement les mêmes conditions de circuit. En outre, grâce à l’architecture à 35bits du C 510, même les chiers de 24bits ne sont pas tronqués avant d’être bien en dessous du seuil auditif.Comme pour tous nos produits, la philosophie NAD «La musique d’abord» a guidé chaque étape de la conception du C 510, de sorte qu’il peut vous promettre en toute conance à la fois la technologie la plus en pointe et la meilleure qualité d’écoute de la musique pendant de nombreuses années à venir. Nous vous recommandons vivement de consacrer tout de suite quelques minutes à la lecture de l’intégralité de ce manuel. L’investissement d’un peu de temps au départ pourrait vous faire épargner beaucoup de temps plus tard et c’est de loin la meilleure façon de tirer le maximum de votre investissement dans le C 510.Pour toute information concernant la garantie, veuillez prendre contact avec votre revendeur local.NAD NE SERA PAS TENUE RESPONSABLE DE TOUTE DIVERGENCE TECHNIQUE OU EN MATIÈRE D’INTERFACE D’UTILISATION DANS CE MANUEL. LE MANUEL D’UTILISATION DU C 510 PEUT ÊTRE MODIFIÉ SANS PRÉAVIS. VISITEZ WWW.NADELECTRONICS.COM POUR OBTENIR LA VERSION LA PLUS RÉCENTE DU MANUEL D’UTILISATION DU C 510.

Dans l’emballage de votre C 510, vous trouverez• Un cordon d’alimentation secteur amovible• A télécommande DR 1, livrée avec 2 (deux)piles de type AA• Guide de mise en marche rapide C 510CONSERVEZ L’EMBALLAGEVeuillez conserver le carton ainsi que tous les éléments de calage et de protection utilisés pour vous livrer le C 510. Que vous déménagiez ou que vous deviez transporter votre C 510, c’est de loin l’emballage le plus sûr vous permettant de le faire. Nous avons vu par ailleurs trop d’éléments parfaits endommagés lors du transport par manque d’un conteneur d’emballage adéquat, donc, conserver cet emballage!

CHOIX D’UN EMPLACEMENT

Choisissez un emplacement bien aéré (avec un dégagement d’au moins 8à 10cm sur les côtés et derrière) et assurez-vous que l’espace entre le panneau avant du C 510 et l’endroit principal d’écoute est dégagée et que la distance est inférieure ou égale à 8mètres.

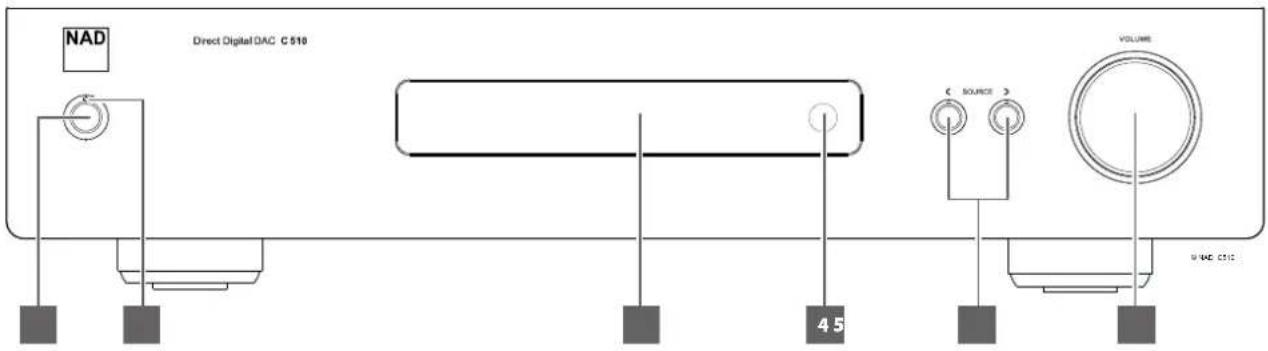

ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ1 BOUTON STANDBY (VEILLE)

• Appuyez sur ce bouton pour mettre le C 510 en marche du mode de veille. Le voyant à DEL Standby (Veille) passe de la couleur orange à la couleur bleue, et l’achage vide-uorescent (VFD) s’allume.

• Si vous appuyez de nouveau sur le bouton Standby (Veille), le C 510 revient en mode veille. REMARQUE Pour mettre le C 510 en marche du mode de veille ou pour le remettre en mode de veille, l’interrupteur POWER sur la face arrière doit être à la position ON. 2 VOYANT A DEL STANDBY (VEILLE)

• Il est allumé en jaune lorsque le C 510 est en mode veille.

• Lorsque le C 510 est en fonctionnement normal, ce voyant s’allume en bleu. 3 AFFICHAGE VIDE-FLUORESCENT (VFD)

• Ache de l’information visuelle sur la source actuelle. L’information est fournie par la source.

• Ache des messages visuels sur les autres fonctions, paramètres et témoins.

• «Unlock» (Déverrouiller) gure dans l’information achée si aucune source d’entrée n’est connectée à la source en question. Si une source connectée est détectée, le taux d’échantillonnage sera aché.

4 CAPTEUR DE TÉLÉCOMMANDE

• Dirigez la télécommande DR 1 vers le capteur et appuyez sur les touches.

• N’exposez pas le capteur de télécommande du C 510 à une puissante source de lumière, comme la lumière du soleil ou un éclairage direct par exemple. Si la lumière ambiante est trop forte, vous risquez de ne pas pouvoir faire fonctionner le C 510 avec la télécommande. Distance: Environ 7mètres devant le capteur. Angle: Environ 30° de chaque côté du capteur. 5 a SOURCE s

• Actionner pour choisir parmi les sources. 6 VOLUME

• Utiliser cette commande pour régler la sonie globale du signal de sortie via la connexion 2-CHANNEL AUDIO OUT (Sortie audio à 2 canaux)

• Utilisez un l RCA à RCA double pour raccorder ces prises aux entrées analogiques gauche et droite d’un récepteur ou d’un amplicateur. 2 BALANCED (ENTRÉE DIFFÉRENTIELLE)

• Branchez ces connecteurs XLR à l’entrée XLR correspondante d’un amplicateur audio professionnel.

• Assurez-vous que la conguration adéquate de la broche est réalisée - broche 1: masse, broche 2: positif (signal actif) et broche 3: négatif (retour du signal). 3 AES/EBU

• La sortie audio numérique de sources audio professionnelles comme les lecteurs SACD/CD et d’autres appareils peut être raccordée en utilisant ce connecteur XLR.

• Pour les sources haut de gamme présentant des taux d’échantillonnage plus élevés comme 176k Hz et 192 kHz, on recommande grandement que de telles sources soient raccordées au connecteur AES/EBU IN (ENTRÉE AES/EBU), qui est mieux adapté pour les sources présentant des taux d’échantillonnage très élevés. 4 COAXIAL, OPTICAL

• Branchez la prise COAXIAL et/ou OPTICAL à la sortie S/PDIF correspondante d’une source comme un lecteur de CD, de DVD ou de BD, un récepteur de télé par câble, un tuner numérique ou d’autres composants applicables. 5 USB

• Au moyen d’un connecteur de câble Type A à Type B (non fourni) connectez la sortie audio d’un ordinateur à ce port USB Type B asynchrone pour transmettre en continu du contenu 24/192 directement de votre PC, MAC ou stockage en réseau NAS.

• An de pouvoir diuser en continu de l’audio de votre ordinateur par le C 510, il faut d’abord installer le pilote «NAD USB Audio» que vous pouvez télécharger du site Web de NAD.

• La plupart des PC et Mac détectent automatiquement le C 510 avec «NAD USB Audio» déjà disponible comme une des options de dispositif de lecture dans les paramètres de gestion des appareils audio de votre PC ou Mac. Sélectionnez «NAD USB Audio» comme paramètre de lecture audio de votre PC ou Mac.

• Pour plus d’information, consultez l’article NAD USB AUDIO dans UTILISATION DU C 510 - AUTRES FONCTIONS. REMARQUE IMPORTANTE L’utilisation du pilote NAD USB Audio téléchargé du site de NAD est à l’entière discrétion et aux risques du client. Seul le client est responsable de tout dommage à son ordinateur ou de la perte de données résultant ou associés à l’utilisation du pilote. NAD ne peut en aucun cas être tenue responsable des dommages directs, indirects, accidentels, exemplaires ou accessoires, y compris la négligence ou causés d’une quelconque manière par l’utilisation du logiciel pilote. 6 HDMI (HDMI 1,2; HDMI VIDEO OUT)

• Branchez les entrées HDMI aux connecteurs de SORTIE HDMI [HDMI OUT] d’appareils sources comme un lecteur DVD, lecteur BD ou un décodeur satellite / câble HDTV.

• Reliez la SORTIE VIDEO HDMI (HDMI VIDEO OUT) à un téléviseur HDTV ou à un projecteur muni d’une entrée HDMI. REMARQUE Les connexions HDMI 1-2 et HDMI VIDEO OUT fonctionnent seulement en passe-système. AVERTISSEMENT Avant de brancher ou de débrancher un câble HDMI, il est essentiel de mettre hors tension et de débrancher le C 510 et aussi la source auxiliaire de la prise secteur. Si vous ne respectez pas cette consigne, vous risquez d’endommager irréparablement tout le matériel connecté aux prises HDMI. 7 UPGRADE (MISE À NIVEAU)

• Il peut être nécessaire de faire la mise à jour du logiciel du C 510 pour se conformer aux plus récentes tendances technologiques. Informez-vous auprès de votre distributeur NAD agréé pour des mises à jour futures du logiciel. Seuls les distributeurs et les centres de service NAD agréés peuvent eectuer une mise à jour du logiciel.

• Connectez cette entrée à une clé de mémoire USB contenant la mise à jour de logiciel. Utilisez un adaptateur USB au besoin. 8 +12V TRIGGER OUT (SORTIE ASSERVISSEMENT +12 V)

• La sortie +12V TRIGGER OUT (SORTIE ASSERVISSEMENT +12 V) permet de commander des appareils externes équipés d’une entrée d’asservissement +12 V. Cette sortie est au potentiel 12 V lorsque le C 510 est en marche, ou au potentiel 0 V lorsque l’appareil est éteint ou en mode veille.

IDENTIFICATION DES COMMANDES

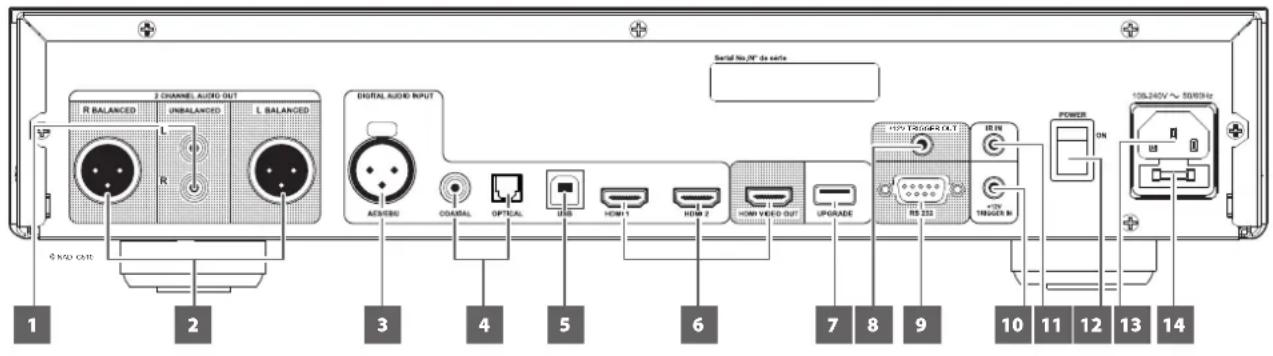

PANNEAU ARRIERE ATTENTION! Faites attention de mettre le C 510 hors tension ou de le débrancher avant de procéder à un quelconque branchement. Il est également recommandé d’éteindre ou de débrancher tous les dispositifs associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un branchement secteur.

NAD est aussi un des partenaires certiés d’AMX et de Crestron et ses produits supportent toutes les fonctions de ces appareils externes. Consulter le site NAD pour connaître la compatibilité d’AMX et de Crestron avec NAD. Consultez votre spécialiste audio NAD pour plus d’informations.

• Branchez cette interface à l’aide d’un câble série RS-232 (non fourni) à tout ordinateur compatible avec WindowsMD an de permettre la télécommande du C 510 à l’aide de commandes externes compatibles.

• Consultez le site Web de NAD pour plus d’information sur les documents de protocole RS232 et le programme d’interface pour PC. 10 +12V TRIGGER IN (ENTRÉE DE DÉCLENCHEUR +12 V) Avec cette entrée asservie par une alimentation de 12VCC, le C 510 peut être activé à distance depuis le mode de veille par un appareil compatible comme un amplicateur, un préampli, un récepteur, etc. Si l’alimentation 12VCC est coupée, le C 510 retourne en mode de veille.

• Branchez cette entrée de déclencheur +12V au jack de sortie +12V CC correspondant du composant de commande à distance à l’aide d’un câble mono muni d’un jack mâle de 3,5 mm. Pour pouvoir utiliser ce système, l’appareil utilisé pour commander le C 510 doit être équipée d’une sortie asservissement +12V. AVERTISSEMENT Si la che mâle du câble mono (avec ou sans tension +12VCC) est connectée à la prise +12V TRIGGER IN (ENTRÉE DE DÉCLENCHEUR +12V) du C 510, le bouton Standby (Veille) de la face parlante est désactivé). Débranchez le câble mono an de pouvoir mettre le C 510 en marche ou en veille normalement avec le bouton Standby (Veille) de la face parlante. 11 IR IN

• Cette entrée est reliée à la sortie d’un relais IR (infrarouge) (Xantech ou similaire) ou à la sortie IR d’un autre dispositif permettant de commander le C 510 depuis un endroit éloigné. 12 POWER (ALIMENTATION)

• Alimente le CA au C 510.

• Lorsque l’interrupteur POWER est à ON, le C 510 se met en mode de veille comme l’indique la DEL Standby (Veille) jaune. Appuyez sur le bouton Standby du panneau avant ou sur le bouton [ON] de la télécommande pour mettre le C 510 en marche du mode de veille.

• Si vous prévoyez ne pas utiliser le C 510 pour une période prolongée (si vous allez en vacances, par exemple), coupez l’alimentation.

• Il est impossible de mettre le C 510 à ON à l’aide du bouton STANDBY ou le bouton [ON] de la télécommande si l’interrupteur POWER du panneau arrière est à OFF.

13 ENTRÉE CÂBLE SECTEUR PRINCIPAL

• Le C 510 est fourni avec un câble secteur principal séparé. Avant de brancher la che dans la prise de courant secteur, connecter d’abord l’autre extrémité solidement dans la prise CA secteur du C 510.

• Débranchez toujours d’abord la che du câble secteur principal de la prise murale avant de débrancher le câble de la prise d’entrée secteur principal du C 510. 14 PORTE-FUSIBLE

• Seul du personnel d’entretien qualié de NAD peut avoir accès à ce porte-fusible. Ouvrir ce porte-fusible peut causer des dommages et donc annuler la garantie de votre C 510.

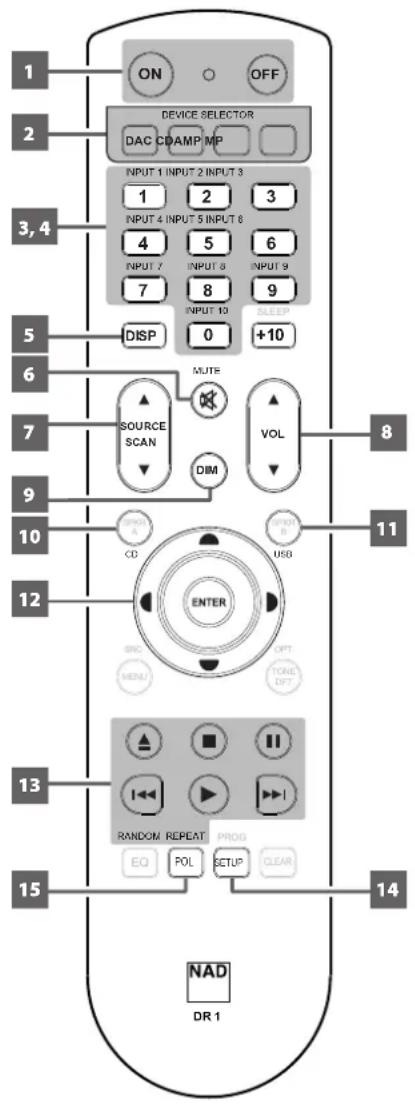

ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ1 ON, OFF (MARCHE, ARRÊT) La télécommande DR 1 est dotée de boutons ON (MARCHE) et OFF (ARRÊT) distincts. ON (MARCHE): Met le C 510 du mode veille au mode fonctionnement. OFF (ARRÊT): Mise en mode veille du C 510. REMARQUE Pour mettre le C 510 en marche du mode de veille ou pour le remettre en mode de veille, l’interrupteur POWER sur la face arrière doit être à la position ON. 2 DEVICE SELECTOR (SELECTEUR DE PERIPHERIQUE) Une touche DEVICE SELECTOR (Sélecteur de périphérique) détermine quel périphérique la télécommande DR 1 fera fonctionner ; elle n’eectue aucune fonction sur le C 510.

• Appuyez sur la touche DEVICE SELECTOR (Sélecteur de périphérique) désirée pour accéder à une « page » de commandes associées au périphérique sélectionné. Une fois le périphérique choisi, appuyez sur les touches de la télécommande DR 1 applicables au périphérique sélectionné.

3 SELECTEURS D’ENTREES

Reportez-vous aux libellés correspondants imprimés sur le panneau avant de la télécommande ainsi qu’à leurs touches associés pour utiliser ces fonctions.

• Appuyez sur la touche «AMP» de la partie DEVICE SELECTOR (Sélecteur de périphérique) pour accéde à ces touches. Le tableau ci-dessous illustre l’entrée de source correspondante du C 510 lorsque l’on appuie sur le bouton indiqué sur la télécommande DR1. TOUCHE DE LA DR1 ENTRÉE DE SOURCE C 510 INPUT 1 (entrée 1) AES/EBU INPUT 2 (entrée 2) HDMI 1 INPUT 3 (entrée 3) Coaxial INPUT 4 (entrée 4) USB INPUT 5 (entrée 5) HDMI 2 INPUT 6 (entrée 6) Optical 4 TOUCHES NUMERIQUES: Touches numériques 0 à 9: Permet de saisir directement le numéro de la piste ou du chier. 5 DISPLAY (AFFICHAGE): Utilisez pour changer le nom d’une source. 6 MUTE (MUET): Met provisoirement en sourdine la sortie audio ou désactive le mode de sourdine. Si «Volume Setup» (Conguration du volume) est réglé à «Fixed» (Fixe), [MUTE] n’aura aucun eet et est essentiellement désactivé. 7 5 SOURCE/SCAN 6 : Actionner pour choisir parmi les sources. 8 VOL 5/6 : Augmenter ou baisser le volume. Si «Volume Setup» (Conguration du volume) est réglé à «Fixed» (Fixe), [VOL 5/6] n’aura aucun eet et est essentiellement désactivé. 9 DIM: Réduisez ou rétablissez la luminosité du VFD (5 niveaux de luminosité). 10 CD: Commandez un lecteur CD compatible avec NAD pour passer au mode CD.

ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ11 USB: Commandez un lecteur CD compatible avec NAD pour passer au mode USB. 12 D/F/A/S: Naviguez ou sélectionnez parmi des articles de menu, des options ou des listes. ENTER: Conrmez l’option, l’article ou le menu sélectionné. 13 COMMANDE DE LECTEUR CD (utilisée avec les modèles de lecteurs de CD NAD compatibles) Certaines des touches de commande ci-dessous concernent uniquement des modèles de lecteur de CD NAD spéciques; reportez- vous au manuel d’utilisation du lecteur CD pour la compatibilité des touches de commande. REPEAT: Répète le chier, de la piste, ou de tout le disque. RANDOM (ALÉATOIRE): Lit des pistes/chiers dans un ordre aléatoire. [k] : Ouvre ou ferme le plateau de disque. [g] : Arrête la lecture. [;] : Arrête provisoirement la lecture. [0] : Va à la piste ou au chier suivant. [9] : Aller au début du chier actuel ou précédent. [7/8] : Pas applicable aux modèles de lecteurs de CD NAD courants. [4] : Démarre la lecture. 14 SETUP (CONFIGURATION): Ouvrez le menu de conguration (Setup) - Volume Setup, Auto Standby et Auto Display. 15 POL: Ache le menu Polarity settings (Paramètres de polarité). REMARQUE Les autres touches de commande qui ne sont pas décrites ci-dessus ne fonctionnent pas avec le C 510.

ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙNAD USB AUDIO An de pouvoir diuser l’audio de votre ordinateur en continu par le C 510, assurez-vous que le périphérique audio ou de lecture de votre ordinateur est réglé à «NAD USB Audio». Vous pouvez télécharger un pilote NAD USB Audio par le lien au site Web de NAD – http://nadelectronics.com/products/hi-ampliers/C-510-Direct-Digital-Preamp-DAC. Téléchargez le pilote «NAD USB Audio driver» sous l’onglet «Manuals/Downloads» (Manuels et téléchargement). Installez ce pilote NAD USB Audio sur votre ordinateur en suivant les instructions fournies.EXIGENCES SYSTÈMES MINIMUM POUR PCMicrosoft Windows XP Service Pack 2 ou plus récent, Microsoft Windows 7POUR LES UTILISATEURS DE MACLes versions Mac OS X Snow Leopard (version 10.6) et plus récentes comprennent déjà le pilote «NAD USB Audio». Faites la mise à jour de votre Mac OS si vous ne pouvez pas trouver le pilote NAD USB Audio. REMARQUE IMPORTANTE L’utilisation du pilote NAD USB Audio téléchargé du site de NAD est à l’entière discrétion et aux risques du client. Seul le client est responsable de tout dommage à son ordinateur ou de la perte de données résultant ou associés à l’utilisation du pilote. NAD ne peut en aucun cas être tenue responsable des dommages directs, indirects, accidentels, exemplaires ou accessoires, y compris la négligence ou causés d’une quelconque manière par l’utilisation du logiciel pilote. SETUP MENU (MENU DE CONFIGURATION) Le C 510 est doté des caractéristiques congurables suivantes. Pour accéder à ces caractéristiques, utilisez commandes suivantes (toutes les touches de fonction mentionnées ci-dessous font référence à la télécommande DR1). 1 Appuyez sur [SETUP] (conguration) et utiliser les touches [F /D ] pour déler parmi les options suivantes: Volume Setup, Auto Standby et Auto Display.2 Navigation[F /D ] : Faites déler les options vers le haut ou le bas.[S] ou [ENTER] : Sélectionnez une option ou allez au prochain niveau d’options.[A] : Retournez au menu ou aux options précédentes. VOLUME SETUP (CONFIGURATION DU VOLUME) La fonction de la commande VOLUME du C 510 dépend de réglage du menu «Volume Setup» (Conguration du volume). « Volume » peut être réglé sur « Fixed » (Fixe) ou « Variable ». Appuyez sur le bouton [SETUP] pour ouvrir le menu «Volume Setup» (Conguration du volume). Depuis le menu «Volume Setup» (Conguration du volume), appuyez sur [ENTER] ou sur [S] pour acher les paramètres «Fixed» (Fixe) ou «Variable» (Variable).Fixed (Fixe)Si «Volume» est réglé à «Fixed» (Fixe), le niveau de sortie audio est xe et la commande de volume du C 510 est contournée. • Appuyez sur [D/F] pour sélectionner le niveau dB préréglé voulu. Conrmez en appuyant sur [ENTER] ou sur [S]. Par la suite, la sortie audio du C 510 peut être réglée en utilisant la commande de volume de l’amplicateur distinct auquel le C 510 est connecté. • Si «Volume Setup» (Conguration du volume) est réglé à «Fixed» (Fixe), le bouton [VOL 5/6] de la télécommande n’aura aucun eet et est essentiellement désactivé. Variable• Lorsque réglé à «Variable», le niveau de volume peut être réglé directement en utilisant le bouton [VOL 5/6] de la télécommande. De même, la sortie audio du C 510 peut être réglée en utilisant la commande de volume de l’amplicateur distinct auquel le C 510 est connecté. AUTO STANDBY Le C 510 est doté d’un mode de veille automatique qui peut être activé ou désactivé.On (Marche): Le C 510 passe automatiquement au mode de veille s’il n’y a pas d’autre interaction de l’interface d’utilisateur et aucune source n’est active pendant 30minutes.O (Arrêt): Le C 510 ne se met jamais en mode de veille à moins que ce mode ne soit activé directement en appuyant sur le bouton de veille sur le panneau avant ou sur le bouton [OFF] (Arrêt) de la télécommande DR 1. Le réglage par défaut de la fonction «Auto Standby» est «O» (Arrêt). AUTO DISPLAY (AFFICHAGE AUTOMATIQUE) L’achage automatique donne à l’utilisateur l’option de désactiver l’écran VFD uorescent après 15minutes s’il n’y a pas d’interaction avec l’utilisateur ni commande de la télécommande. Enable (Activation): L’achage est désactivé en l’absence d’interaction avec l’utilisateur ou de commande de la télécommande pendant 15 minutes. L’achage est activé ou éclairé à nouveau dès qu’il y a une interaction avec l’utilisateur ou une commande de la télécommande.Disable (Désactiver): L’achage demeure allumé même en l’absence d’interaction avec l’utilisateur ou de commande de la télécommande pendant 15 minutes. Il s’agit de l’ordre par défaut.

ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙPOLARITY (POLARITÉ) Permet une compensation pour les enregistrements à polarité inversée. Appuyez sur la touche [POL] de la télécommande DR1 pour accéder aux paramètres de polarité.Positive (Positif): Une onde sinusoïdale positive à l’entrée demeure positive à la sortie. Par défaut, la polarité est réglée au paramètre «Positive(Positif)». Reversed (Inversée) : Une onde sinusoïdale positive à l’entrée est inversée et devient négative à la sortie. RENOMMAGE D’UNE SOURCE D’ENTRÉE Il est possible de renommer une source d’entrée spécique selon votre préférence. Vous pouvez utiliser jusqu’à 16 caractères pour renommer cette source. Pour ce faire, voici la procédure à suivre : Notez que tous les boutons mentionnés ci-dessous font référence à la télécommande.Exemple: Renommez « HDMI 1 » pour « BD PLAYER ». 1 Appuyez sur le bouton [5 SOURCE/SCAN 6] pour aller à la source HDMI 1. «HDMI 1» s’ache dans la partie supérieure du VFD.2 Ensuite, tenez le bouton [DISP] enfoncé jusqu’à ce que «HDMI 1» s’ache dans la partie inférieure du VFD et que «H» clignote. 3 Dans les 5 secondes, actionnez les boutons [D/F] pour sélectionner le premier caractère («B» dans la liste alphabétique). Les caractères pouvant être utilisés sont de A à Z, de a à z,_ (espace) et de 0 à 9. 4 Appuyez sur [S] ou sur [ENTER] pour sélectionner le caractère et pour passer simultanément au caractère suivant. Appuyez sur [A] pour revenir au caractère précédent. Répéter les étapes 3 et 4 pour chaque caractère en séquence.5 Terminez le processus de redésignation en appuyant sur le bouton [DISP] à nouveau pour enregistrer le nouveau nom de la source d’entrée.REMARQUE Le processus de redésignation est arrêté automatiquement si aucun bouton n’est utilisé dans les 5 secondes. Aucun caractère renommé au moment de l’arrêt ne sera enregistré.

ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙPROBLÈME CAUSES POSSIBLES SOLUTIONS POSSIBLESAucun signal audio USB.• NAD USB Audio n’est pas installé sur votre PC. • Téléchargez le pilote NAD USB Audio du site Web de NAD et installez-le sur votre PC.• Le paramètre de périphérique audio de votre PC ou de votre Mac doit être réglé à «NAD USB Audio».• Réglez le périphérique audio votre PC ou Mac à «NAD USB Audio».• Aucun chier de musique joué de votre PC ou Mac.• Faites jouer le chier de musique de votre ordinateur.Le bouton [VOL 5/6] de la télécommande ne fonctionne pas. • «Volume Setup» (Conguration du volume) est réglé à «Fixed» (Fixe).• Réglez «Volume Setup» (Conguration du volume) à «Variable».Le bouton [MUTE] de la télécommande ne fonctionne pas.Impossible de mettre le C 510 sous tension. • L’interrupteur POWER de la face arrière mise hors circuit.• Réglez l’interrupteur POWER du panneau arrière à ON, puis appuyez sur le bouton Standby sur la face parlante.L’intensité du VFD est faible. • Un niveau de luminosité faible est sélectionné pour le VFD.• Actionnez le bouton [DIM] jusqu’à ce que vous obteniez le niveau de luminosité désiré.Le C 510 ne répond pas aux commandes de la télécommande.• Piles sont usées ou incorrectement insérées. • Vérier les piles.• La fenêtre du récepteur à infrarouges (IR) du C 510 ou de l’émetteur IR de la télécommande est bloquée.• Vérier la fenêtre IR de la télécommande et du C 510 et qu’elles sont en visibilité directe.• Le panneau avant du C 510 est exposée à un rayonnement solaire ou à une lumière ambiante trop fort.• Réduire l’exposition solaire ou la lumière ambiante. RÉCUPÉRATION DES RÉGLAGES USINE PAR DÉFAUT DU C 510 1 Tenez enfoncé le bouton [s] sur la face parlante. 2 Réglez le commutateur POWER du panneau arrière à ON en tenant enfoncé le bouton [s]. 3 Le VFD s’allume. Relâchez le bouton [s]. Le VFD affiche

V1.xx RESET «VFD TEST» (Test du VFD) clignote. V1.xx représente la version du logiciel. 4 Dans les 3 secondes, appuyez sur le bouton Standby sur la face parlante et «RESET» (Réinitialisation) clignote. 5 Le C 510 se met en mode de réinitialisation et le VFD ache «Factory Reset…» (Réinitialition usine). Le C 510 est maintenant réinitialisé et sera automatiquement mis hors tension.

ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙSPÉCIFICATIONS GÉNÉRALES Distorsion nominale (Distorsion Harmonique Totale nominale + Bruit, avec ltre AES 17) <0,002% (réf. 1 kHz -60 dBFS) <0,0005% (réf. 1 kHz 0 dBFS) Rapport signal/bruit < -123 dB (réf. 0 dBFS 2V sortie) Séparation des voies > -115 dB (réf. 0 dBFS Volume -1dB) Taux d’échantillonnage 32 kHz à 192 kHz (USB et S/PDIF numérique) Réponse en fréquence ±0,5 dB (réf. 20 Hz – 96 kHz au taux d’échantillonnage de 192 KHz) Niveau de sortie 2V (entrée de référence de 0 dBFS) CONSOMMATION Alimentation CA 100-240V AC ~ 50/60Hz Consommation en veille < 0,5 W Consommation en attente 16W

• - Les dimensions brutes comprennent les pieds, les touches d’extension et les terminaux du panneau arrière. Les caractéristiques techniques sont sujettes à modifications sans préavis. Pour la documentation et les caractéristiques actualisées, consulter le site web www.nadelectronics.com pour les toutes dernières informations concernant le C 510.
