MODE D'EMPLOI Thermat KES 9001 ZANKER
ZANKER
Thermat K-ES 9001
Kondenswäschetrockner Kondensor droogautomaat Sèche-linge à condensation Condense dryer
| Gebrauchsanweisung | 2-16 |
| Gebruiksaanwijzing | 17-34 |
| Mode d'emploi | 35-51 |
| Operation instructions | 52-66 |
Algemene informatie over uw wasdroger
De gebruiksaanwijzing helpt u snel vertrouwd met de wasdroger te zich, opdat u alle möglichkheden en Voordelen ten volle kunt benutten.
Zorgvuldige ontwikkeling en strenge kwaliteitsbewakingijdens de Produktie garanderen een lange levensduur voor de wasdroger.
Zo laag möglich energieverbruik en zo kort möglich droogtijden dragen in belangrijke mate bij aan een ekonomisch gebruik.
Ongeacht de weersomstandigheden en de gesteldheid van de buitenlucht, waarborgt de wasdroger algid een frisse en zacht aanvoelende was.
Uw wasdroger is voorzien van een kondenseerinrichting: het uit het wasgoed verdampende vocht wordt tot water gekondenseerd en in een verzamelbak opgevangen.
Indien gewenst kunt u het kondenswater ook automatischrechtstreeks in een afvoer lately pompen; een afvoerslang is, als accessoire, leverbaar.
De kondensatiedroger verwarmt de omgevingslucht, maar maakt deze nicht vochtig. In de winter een voordeel, want de warme lucht verwarmt het vertrek. Bij een luchtafvoerdroger worden de warme lucht eenvoudig maar buitenshuis geblazen (warmteverlies) of blijft binnenshuis maar is erg vochtig.
Om het wasgoed te drogen staan u 8 elektronisch gestuurde droogprogramma's een tijdprogramma ter beschikking. In het programma voor hittegevoelige textiel worden met gereduceerd verwarmvermogen gedroogd. Een automatische afkoelfase aan het programma-einde en eenaarop volgende antikreukfase verhinderen zoveeel möglichk het optreden van kreuk en ligplooien.
De sensoren in de ribben van de trommel zorgen voor de controle van de graad van droogte van het wasgoed. Na het bereiken van de ingestelde droogtegraad worden het programma automatisch beeindigd.
TR-2A-NL
Inhoudsopgave
Belangrijke waarschuwingen en adviezen blz. 18
Energiespaartips blz. 20
Beschrijving van de machine blz. 21
Technische gegevens en afmetingen blz. 22
Opstelling 22
Elektrische aansluiting. blz. 23
Belangrijke adviezen voor het drogen. blz. 23
Voor de eerste ingebruikname blz.23
Voorbereidingen voor het drogen. blz. 23
Hoeveelheid wasgoed. blz. 24
Wasgoedgewichten blz. 24
Bedieningselementen, signaillampjes en dergelijkke. blz. 25
Bediening . blz. 26
Programma-overzicht en droogtijden. blz. 28
Onderhoud 30
Opheffen vankleine storingen blz.31
Servicedienst blz. 31
Garantiebepalingen en service. blz. 32
Accessoires. 34
Waarschuwingen en belangrijke adviezen
Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders geveen of verkocht worden of zou het apparaat in hetuis van waaruit u verhuist ache terblijven, dan dient de neue gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te konnen beschikken.
Deze waarschuwingen zijn bedoeld voor uw en andermanseilighheid. U worden geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.
Dit apparatus is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparatus te latent bedieren of als spelgoed te latent gebruiken.
Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen waarvan te veranderen.
Een eventueleoodzakelijkwijziging aan de elektrische huisinstallatie ten behoeve van de installmentie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
Een eventueleoodzakelijkwijziging van de watertoe- en/of afvoervoorzieingen ten behoeve van de installmentie van dit apparaat, mag uitsluitend door een daartoe bevoegt persoon uitgevoerd worden.
Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en LAST dan originele Distribparts onderdelenplaatsen.
- Overtuig uervaan dat na de installmente of het verplaatsen, het apparaat Niet op het aansluit-snoer staat.
Schakel na het gebruik altijd de stroomtoevoer af door, afhankelijk van de wijze van installatione, de steker uit het stopkontakt te nemen of de badkamertrekschakelaar op deuit-stand te schakelen. Indien het apparaat op een watertoevoer aangesloten is, draai dan na gebruik altijd de watertoevoerkraan zich.
Een volgepropte trommel leidt tot onregelmatig drogen en een te lange droogtijd, waar-door ook het energieverbruik onnodig toeneemt.
Het stofffilter dient voor of na (afhankelijk van de konstruktie) elke droogbeurt gereinigd te worden.
■ Bij kondensatiedrogers dient de kondensor regelmatig geinspekteerd en, indien nodig, gereinigd te worden.
■ Bij kondensordrogers mag de ruimteteperatuur in het vertrek Niet boven 35^ können.
■ Afhankelijk van de konstruktie heeft het apparaat verse- of koellucht nodig. Eveneens afhankelijk van de konstruktie bevindt zich de luchtinlaat aan een zijkant, de achterkant of in de bodem. Zowel de luchtaanvoer (inlaat) als de luchtafvoer (uitlaat)ogens nimmer belemmerd worden. Belemmering van de luchtstroom leidt tot oververhitting van het apparaat en eventueel het wasgoed.
Waarschuwingen en belangrijke adviezen
Niet in de trommeldroger mogen:
- Kussens (warmtestuwing en brandgevaar).
- Wol (kan vervilten).
- Ergtere sloffen,zoals sommige vitrages en zijde (beschadiging).
- Stukken wasgoed, die schuimrubber of op rubber gelijkend materiaal bevatten (brandgevaar!).
■ Overtuig u ervan dat borst- of broekzakken leeg+zijn. Keer kleding met borst- of broekzakken, of ditke zomen binnenstebuien, daarmee voorkomt u zo goed maybek onregelmatige droqing.
■ Objeken zoals munten, veiligheidsspelden, naalden, spijkers, schroeven en andere harde of scherpe materialen horen nicht in de trommeldroger; zij können aanzienlijke schade veroorzaken.
Met vluchtige stoffen, (zoals alcohol, benzine, terpentine) gereinigde artikelen mogen nicht in de trommeldroger; wacht tot het artikel volledig uitgedampt is.
■ Kleine huisdieren haben de gewoonte om in de trommel van de droger te kruipen. Het is zichs nicht onmogelijk dat een Klein kind in de trommel kruipt. Kontroleer altijd eerst voor u de deur sluit.
Tracht in geval van een storing of defekt, dit apparaat Niet zich te repareren. Reparabies welke door Niet-deskundige personen uitgevoerd worden, können tot schade of letsele leiden.
Raadpleeg Elgroep Service.
■ Als deze machine de een of andere dag definitief Niet meer gebrukt worden, zorgt u danervoordat het slot van de deur Niet meer functioneert en snijdt het elektrische snoer af.De stekker met de resterende leiding onmiddelijk verwijderen. Verhinder daardoor dat spelende kinderen zichzelf insluiten of in andere levensgevaarlijke situatuies komen. Laat, ten behoeve van het recyclen, de machine volgens de landelijk ofplaatselijk geldende voorschriften verwijderen.
Energiespaartips
U kunt het energieverbruik van de wasdroger zo laag möglich houden, door de volgende regels in acht te nemen.
De natte was要去 goed gecentrifugeerd zich, in een wasautomaat met een centrifugeertoerental van tenminste 800/min of in een aparte centrifuge met een toerental van 2800/min. Hoe hoger het centrifugeertoerental hoe korter de benodigde droogtijd en dus ook de waarvoor benodigde energia. Centrifugeert uw wasautomaat met minder dan 800/ min dan adviseren wij u een losse centrifuge 2800/min aan te schaffen.
■ Kreukherstellende textiel en synthetika, overhemden, blouses en dergelijkke, kort centrifugeren in het waarvoort bestemde programma van uw wasautomaat of 30-60 sekonden in de losse centrifuge.
Vermijdt overdroging door het zorgvuldig kiezen van het juiste droogprogramma, zodanig dat het goed aanpast op de gewenste droogtegraad. Te droog wasgoed LAST ZICH MINDER GOED STRIKEN. Na enig experimenteren weet u precies welt programma nodig is voor uw wasgoed en omstandigheden.
Probeer zo vaak möglich de machine met de maximaal toegestane hoeveelheid wasgoed te beladen, zie het programme-overzicht. Kleine hoeveelheden drogen is alkijd minder ekonomisch.
- Om de maximale kapaciteit van de machine te konnen benutten, kut u wasgoed voor kast- en strijkdroog samen drogen. U stelt dan het juiste droogprogramma voor strijkdroog in. Als dat beeindigd is haalt u de strijkdroge wasuit de machine en LAST u de rest enige tijd nadrogen.
■ Reinigen van de pluizenzeef na iedere droogbeurt en regelmatig reinigen van de kondensor voorkomen te lange droogtijden en een hoger energieverbruik.
De ruimte waar de wasdroger in opgesteld staat, moet geventileerd+kennen worden. De ruimteteperatuur mag nicht boven 35^ komen.
Onder de bodem van de machine要去 een vrij leuchtstroming gewaarborgd zich. Hoogpolig tapiijt, bijvoorbeeld, kan de luchtstroom belemmeren, wat de machine schade toe kan brengen.
Indien uw woning met een dubbeltariefmeter uitgerust is, kunt u, door middel van een in de handel verkrijgbare schakelklok, van de goedkope uren gebruik make. De schakelklok moet voor 16A geschikt+zijn.

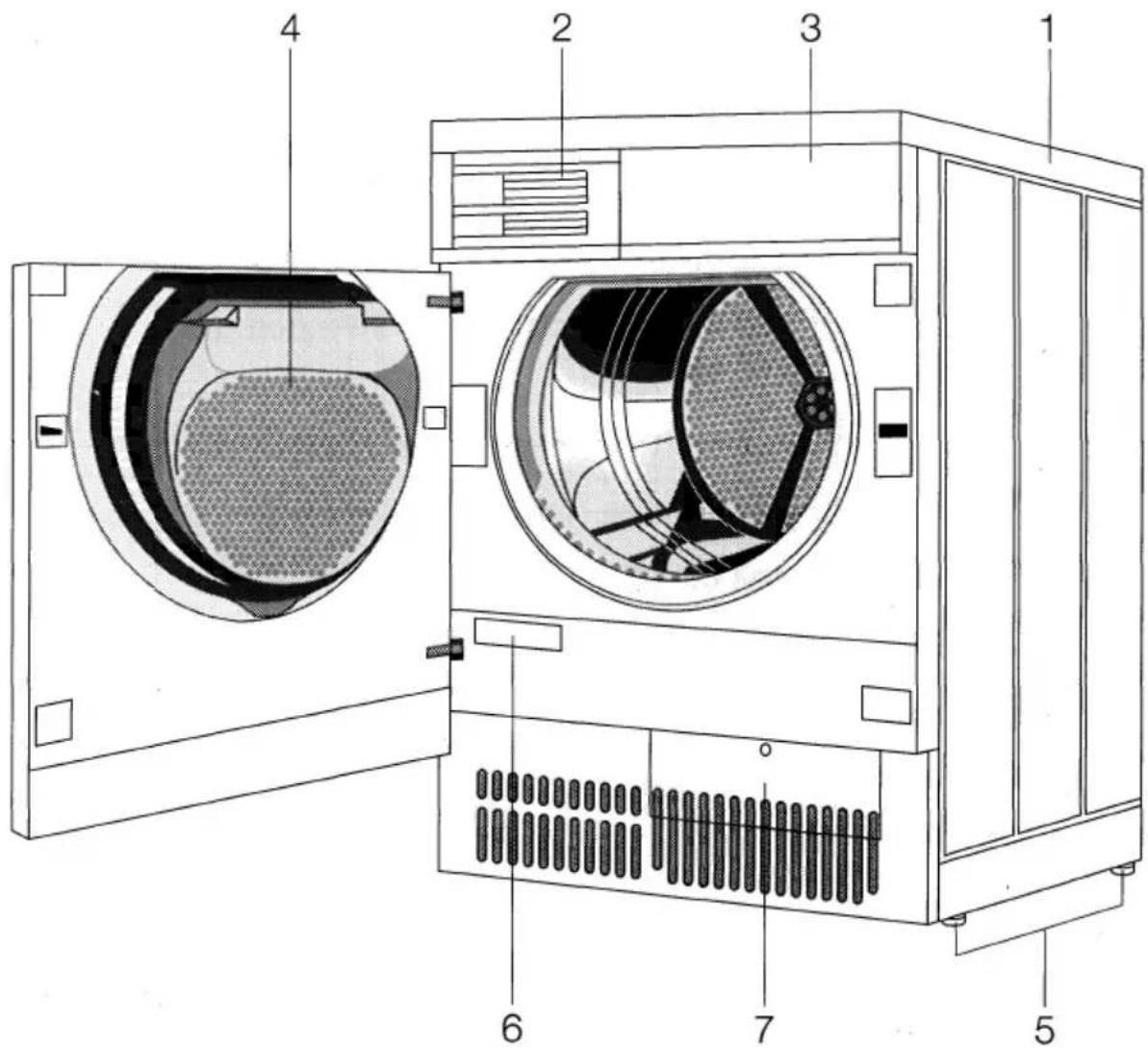

Beschrijving van de machine
Fig. 1
1 Werkblad
2 Kondenswater-opvangbak/Programmatabel
3 Bedieningspaneel
4 Pluizenzeef
5 Stelvoeten
6 Typeplaatje
7 Luchtkondensor
Technische gegevens/Afmetingen
| Netspanning | 230 V | |
| Aansluitwaarde | 3000 W | |
| Te zekeren met | 16 A | |
| Maximum vulgewicht | ||
| drooggewogen wasgoed | 5 kg | |
| Machinesgewicht | 49 kg | |
| Afmetingen: | Met werkblad: | Zonder werkblad: |
| Hoopte | 850 mm | 820 mm |
| - verstelbaar | +10 mm | +10 mm |
| Breedte | 598 mm | 598 mm |
| Diepte | 598 mm; het bovenblad is verschuifbaar. | |
| Diepte bij geopende deur | 1165 mm | |
Opstelling
Deze droger kan bijzonder eenvoudig geplaatst, aangesloten en in gebruik genomen worden.
Er zich erchter enkele aanwijzingen en voorschriften, waaraan u zich moet houdenteneinde de goede werkig van de machine alsmede de verilgheid te waarborgen.
De droger kan op elke soort vloer geplaatst worden. Hij moet waterpas staan, dus eventueel met een waterpas uitgericht worden. Daartoe dienen de verstelbare voeten.
Goede ventilatie is een absolute voorwaarde. Dat is eenvoudig te bereiken door er voor te zorgen dat het ventilatierooster in de voorkant en de vrije ruimte onder de bodem Niet door plinten en hoogpolige vloerbedeking in hun functie belemmerd können worden.
Zodoende mogen evenmin de voeten verwijderd worden.
Bij onvoldoende ventilatie kan zich een oopenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.
Aanwijzing
De door de droger afgegeben warmelucht kan een temperatuur van 60^ -bereiken. Houdaar rekening mee inverband met uw vloerbedekking.
De temperatuur in het vertrek waar de droger staat mag, tijdens het in bedrijf zijn, +35^ Niet overschrijden. Gebeurt dat wel, dan is dat te verhelpen door een deur of venster open te zetten.
De ruimte rondon de droger moet zoveel möglichst stofvrij gehonden worden.
Mogelijkheden voor onderbouw, decorpaneel, was/droogzuiil en waterafvoerslang vindt u in de apart meegeleverde Opstel- en aansluitaanwijzingen.
Elektrische aansluiting
De machine is voorzien van een drie-aderig aansluitsnoer en steker met aardkontakten. De steker mag u uitsluitend steken in een stopkontakt voorzien van (aangesloten en Funktionerende) aardkontakten.
In bad- of doucheruimten dient doorgaans een zogeheten ,vaste aansluiting" gemaakt te worden. Raadpleeg uw leverancier/installateur.
Bij van 16 Aaar 10 A zekering omschakelbare machines, vindt u het omschakelschema op het deksel van het aansluitdoosje, aan de achterkant van de machine.
C E Dit toestel voldoet aan de volgende EG-richtlijnen:
- 73/23/EEG van 19.02.1973 - laagspanningsrichtlijn
- 89/336/EEG van 03.05.1989 (inkl. wijzigingsrichtlijn 92/31/EEG) - EMC-richtlijn.
Waarschuwing. De machine dient deugdelijk geaard te zich. De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien deze en vorenstaande veiligheidsmaatregelen nicht werden getroffen.
TR-9A-NL
Belangrijke adviezen voor het drogen
Voor de eerste ingebruikname
Wij adviseren u de trommel met enkele lichtvochtige, noch schone, doeken te vullen en de machine circa 15 minuten daarmee te latent werken. Daardoor worden eventuele vettige of stoffige restanten uit hetproduktieproces verwijderd.
Voorbereidingen voor het drogen
- Overtuigt u zich ervan dat het wasartikel geschikt is om in een trommeldroger gedroogd te worden. In behandelingsetikken=kunt u symbolen voor het drogen tegenkomen. Zij beteken:
Normaal drogen met maximum.
verwarming.
Minder heet drogen met verminderde verwarming. Dit is gebruikelijk voor kunststoffen zoals acryl en voor stoffen die met warmtegevoelige kunststoffen gemengd+zijn.
Niet in de trommeldroger drogen. Dit is gebruikelijk voor wol, wolmensels en zichde.
De was要去 goed gecentrifugeerd zich in een wasautomaat met een centrifugeertoerental van tenminste 800/min of in een losse centrifuge van 2800/min.
Ook fijnwas, wat u voorheen möglichn nicht centrifugeerde, moet u kort centrifugeren in het waarvoor bestemde programma van uw wasautomaat of 30-60 sekonden in een losse centrifuge.
Overvulling (proppen) leidt tot overmatige kreuk en ongelijkmatig drogen. Vullen met slechts enkele keine wasstukken is onekonomisch.
Dekbedovertrekken en kussenslopendichtknopen, anders verzamelen zichdaarin Kleinere wasstukken. Ritssluitingen en haak-oogsluitingen sluiten, lossebanden en ceintuurs samenkopen.
Belangrijke adviezen voor het drogen
Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. In zo'n geval kut u deze kledingstukken nadrogen, minstens 20 minutes instellen.
Tricot kanietskrimpen.Deze wassoort nicht overdrogen.Doorgaans hield u er bij de aanschaf toch al rekening mee dat deze textiel, al naar gelang de kwaliteit, krimpt.
Na elke droogbeurt vindt u in de pluizenzeef een hoeveelheid vrij pluis. Dit vrij wordt nauwelijks door het drogen in de trommeldroger veroorzaakt. Het ontstaat, als normale slijtage,ijdens het dragen van kleding of het gebruiken van textiel. Bij het buiten aan de lijn drogen neemt de wind het grotendeels mee, binnen aan de lijn blijft het eenvoudig in het wasgoed zitten. De krachtige luchtstroom in de trommeldroger blaat vrijwel alle stof en vrij uit het wasgoed, wat een prettige bijkomstigheid is.
Een kleine hoeveelheid wasgoed kunt u beter ,tijd-gestuurd"drogen. Zie het Programma-overzicht.
Hoeveelheid (drooggewogen) wasgoed
Katoen en linnen maximum 5 kg Kunststoffen en fijnwas maximum 2 kg
Wasgoedgewichten
(katoen/linnen)
Stuk wasgoed Gewicht in grammen
Badmantel 1200
Badhanddoek 200
Bedlaken. 500
Bedovertrek. 700
Blouse 100
Damesnachtjapon. 200
Damesslipje 100
Damesstofjas. 300
Herenonderbroek kort 100
Herenonderbroek lang. 250
Herenonderhemd. 100
Herenoverhemd 200
Herenpyama 500
Herenstofjas. 600
Kussensloop 200
Servlet. 100
Tafellaken 250
Theedoek 100
Zakdoek 20
De opgegeven gewichten zijn slechts richtwaarden voor katoen en linnen. Voor kunststoffen (synthetika) en fijnwas zijn de gewichtenageren+kunnen,alaar gelangde aard van de stof, sterk verschillen.
Bedieningselementen, signaillampjes enzovoorts
Fig.2Programmatabel
Druktoetsen ensignaallampjes
Programmaschakelaar
Programmatabel
- Hier vindt u, in korte bewoordingen, de programmakeuze. Dat maakt het mogelijk de bediening zonder gebruiksaanwijzing te konnen doeon.
Druktoetsen en signaillampjes
Aan/Uit
Signaillampje brandt bij AAN.
Signaillampje kondensaathouder
Dit lampje brandt zodra de kondennsaathouder vol is of nicht goed in het machinefront geplaatst is.
Signaillampje pluizenzeef
Dit lampje brandt na het programma-einde en herinnert u er aan dat u het pluizenfilter moet reinigen.
S Toets
In de programma's voor synthetika en fijnwas worden automatisch met verminderdeverwarming gedroogd.Indien gewenst kuntu dat ook in de programma's voor katoen en linnen, door middel van het voortijdsindrukken van deze toets. De droogtijd is dan wel langer.
Start toets
Met deze toets start u het gekozen programma.
Wis/deurtoets
Met deze toets kunt u alle van te voren gekozen extra functies uitwissen. Door op deze toets te drukken wordt ook de deur geopend (de deur springt open).
Programmaschakelaar
Met de programmaschakelaar kiest u een van de volgende functies:
Aan/Uitschakelen van de machine. Het signaallampje brandt, respektievelijk isuit.
■Programmakeuze, rechtsom-draaiend. Zieprogramma-overzicht.
Aan/Uitschakelen van de trommelverlichting.
Bediening en handelingen
Deur openen
Trommel vullen
- Wasstukken een voor een in de trommel doen. Eventuel opgevouwen was eerst ontvouwen.
Deur sluiten
- Deur dichtdrukken en erop toezien dat geen wasstukken:tussen de deur geklemd+kennenraken.
Programmakiezen
Zieprogramma-overzicht.
Er staan u twee möglichkheden ter beschikking:
a) Elektronische gesturde programma's voor katoen/linnen en synthetika/fijnwas.
b) Hetijdprogramma voor individueldrogen of nadrogen van wasgoed ofkleine hoeveelheden ongeveer 1 kg.
S toets indrukken
Deze toets kurz u, maar wens, indrukken indien u een katoen/linnen-programma met verminderde verwarming wilt.
Start toets drukken
De machine start.
U magijdens het drogen het gekozenprogramma wijzig: eenvoudig opnieuw instellen.
Programmaverloop
De trommel draait af en toe even de andere kant op, om knopen van het wasgoed zoveel möglich te voorkomen. Zodra de gewenste droogtegraad bereikt is schakelt de verwarming automatisch uit en worden machine en wasgoed afgekoeld. Bij het instellen van tijd-gestuurd drogen要去 ukaar rekening mee houden, waar dit die tijd in uwinstelling begrepen is. Na de afkoelfase treed automatisch de antikreukfase in werking.
Vanaf dat moment=kunt u de machine uitschakelen en de was UIT de trommel nemen. De antikreukfase dient om ligplooien te voorkomen indien u de was Niet direktuit de machine neemt; de trommel draait af en toe even.
De antikreukfase duurt bij elektronisch drogen en bij tijd-gestuurd drogen ongeveer 30 minutes.
Tijdens het programmaverloop mag u de deur openen om te zien of u er al iets uit kunt nemen wat, maar uw wens, voldoende droog is of om te kontroleren of möglichk herschikking van het wasgoed gewenst is. Na het weeer sluiten van de deur moet u opnieuw op de start-toets drukken om de machine z'n programma te lately verwolgen. Bij een tijd-gestuurd programma loopt de klok gewoon door als de deur open is, waar moet u dus rekening mee houden; eventueel na het sluiten van de deur de klok opnieuw instellen indien de deur lang open was.
Bediening en handelingen
Hetprogrammawordtautomatisch beeindigd.De programmaschakelaar blijft kort voor de stand ^ staan.
Neem de was zo snel möglichukt detrommel, om kreuken te vermijden.
Schakel de machine geheel uit door de programmaschakelaar op, O" te draaien. Het signaallampje Aan/Uit gaat UIT. Trek, indien aanwezig, de installmentietrekschakelaar op, O" of ,UIT".
Pluizenzeef reinigen (fig. 3)
De pluizenzeef, in de deurbinnenkant, moet na iedere droogbeurt gereinigd worden. U klapt het filterdeksel omhoog en verwijdert de pluizen.
Hel verwijderen van de pluizen gaat makkelijker, als u uw hand vochtig maakt of een vochtig doeke gebruikt. Na het reinigen klapt u het pluizenfilter weer omlaag en drukt het stevig vast.
Waterhouser legend
De waterhouser mag ook tijdens het in bedrijf zich geleegd worden.
De aan het wasgoed onttrokken waterdamp wordt binnen de machine gekondenseerd en als water in de waterhouser opgevangen. De waterhouser要去 na iedere droogbeurt geleegd worden. Zoudt u dat vergeten hebben, dan zorgt een overloopbeveiligingervoordat het programma onderbroken wordt: het betreffende signaallampje brandt, de machine is gestopt en de was is nog nat.
Tip:
Het kondenswater Aunt u, na het doormiddel van bijvoorbeeld een koffieffilterzakje gefilterd te hebben, gebruiken als gedestilleerd water voor akku of strijkbout.
Programma-overzicht
Welk programa voor welke was?
| Wassoort Washoeveelheid | Symbool/ droogtegraad | Opmerkingen: |
| Katoen en linnen max. 5 kg Kook- en bontwas Zoals badmantel en badstof artikelen, haar geen tricot | Extra droog Voor meerlagige en dikke stoffen | |
| Handdoeken Tricot Babywas | Kastdroog Voor artikelen van onge- veer gelijke samenstelling | |
| Beddegoed Tafellakens Theedoeken | Lichtvochtig Voor wasgoed wat Licht gestreken worden | |
| Strijkdroog Voor wasgoed wat normalaal gestreken worden | ||
| Mangeldroog Voor wasgoed wat met strijkmachine of mangel gestreken worden |
Programma-overzicht
Welk programa voor welke was?
| Wassoort Washoeveelheid | Symbool/ droogtegraad | Opmerkingen: |
| Synthetika en fijnwas max. 2 kg Voor artikelen welke geheel of gedeelijiek uit kunststof bestaan zoals: Bovenkleding Overhemden Blouses Dekbedovertrekken | Extra droog Voormeerlagige en dikke stoffen | Bij temperatuur- gevoelig was- goed tevens de toets S drukken |
| Kastdroog Voor artikelen van once- veer gelijke samenstelling | ||
| Lichtvochtig Voor wasgoed wat Licht gestreken worden | ||
| Tijd-gestuurd drogen Voor het drogen of na- drogen van een enkel stuk katoen of linnen. Indien meer wasgoed: max. 5 kg | 20 tot 60 min | |
| Tijd-gestuurd drogen Voor het drogen of na- drogen van een enkel stuk synthetika of fijnwas. Indienmeer wasgoed: dan max. 2 kg | 20 tot 40 min |
Let op het wasetiket in de textiel of kleding. Indien dit aangeeft dat het articel temperatuur-gevoelig is, symbool l , en u droogt het mee in het programma voor katoen en linnen, dan要去 u voortijds de S-toets indrukken.
Onderhoud
1. Reinigen van de buitenkant
De buitenkant=kunt u reinigen met laww water en een huishoudschoonmaakmiddel wat nicht krast of agressief is.
Ook het bedieningspaneel en kunststof delen kunt u op deze manier reinigen.
2. Reinigen warmtewisselaar
De warmtewisselaar bevindt zich aan de rechter kant in de sukkel van het toestel.
Voor het reinigen moet de warmtewisse- laar uit het toestel worden genomen.
Daar bij gaat u als volgt te werk:
-
Deur openen.
-
Klepje voor de warmtewisselaar openen.
U draait de vergrendeling boven aan het klepje waar links en het klepje springt open.

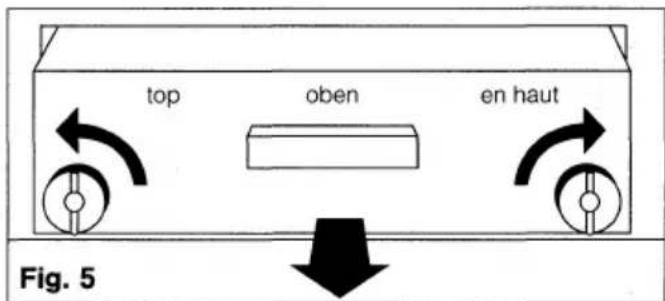

- Warmtewisselaar ontgrendelen
U draait de twee vergrendelingsschijven een kwart slag in de richting van de pijl.
- Warmtewisselaar uitenemen door krachtig aan de greep te trekken.
Reinigen van de warmtewisselaar kan bijv. door goed met de handdouche doorte spoelen of met een zachte borstel.
Nooit met scherpe voorwerpen of gereedschap:tussen de lamellen komen.
De warmtewisselaar kan daardoor verromen of ondicht worden.
Let u erop, dat de sleuven voor de waterafoer aan dechterzijde eveneens schoon+zijn.
Weer inzetten van de warmtewisselaar geschiedt in omgekeerde volgorde. Let u erop dat u de warmtewisselaar op de juiste wijze terugplaatst: de aanduiding, top - onder - en haut" moet boven zitten.
Let op!: Zonder warmtewisselaar mag er nicht gewerkt worden!
3. Reinigen van de gummiedichtingen
Wij adviseren u er een routinewerkje van te make n om de gummiedichtingen van deur en kondensor steeds na elke droogbeurt even met een vochtige doek af te nemen.
Opheffen vankleine storingen
Als de droger Niet goed werkt, ligt het vaak aan kleinigheden die u zich verhelppen kurz.
De machine doet niets
Zit de steker in de wandkontaktdoos?
Stond de wasautomaat ook aan, terwijl de huiszekering waar Niet op berekend is?
■ Is de vuldeur goed gesloten? Druk hem nogiens dicht.
Hebt u de Start toets gedrukt?
Waterhouser vol, of nicht goed teruggeschohen? Signaallampje brandt.
Droogresultaat Niet goed
Mogelijk had u toch een ander programma要去en kiezen.
Bij gebruik van eenijdprogramma bepaalt u zich dearend; mogelijk was de ingesteldearendtoch te kort.
Had u de toets voor verminderde verwarming ingedrukt, terwijl de betreffende wassoort op vol vermogen gedroogd had要去en worden?
Was de keuze van de tijsduur juist?
Hebt u de kondensaathouder geleegd? Bij volle houder brandt het signaillampje en onderbreekt het programma. Indien u de houderijdens het verloop van eenijd-gestuurd programma要去 legen,要去 daarna de tijd opnieuw instellen.
■ Indien pluizenzeef en/of kondensor sterk verontreinig zich, duurt het drogen te lang en verbruikt de machine onnodig veel energia.
TR-15A-NL
Servicedienst
De konstruktie van dit apparaat is zodanig dat de verilighed waarvan gewaarborgd is. Ondeskundige reparaties hunnenECHTER de verilighed in gevaar brengen.Terwille van de verilighed en ook om möglich schadete voorkomen, dienen reparaties te worden uitgevoerd door Personen die daartoe de vereiste vakbekwaamheid bezitten.
Wij adviseren u om, voor u de servicedienst belt, eerst nogeens na te gaan of u alle in de gebruiksaanwijzing voorkomende aanwijzingen en adviezen opgevolgd hebt. Ook in de garantieperiode kan u dat kosten besparen, waarstandafouten en onjuist gebruik Niet onder garantie vallen.
Het adres van de servicedienst en het telefoonnummer vindt u in de bijgevoegde garantie-informatie.
De serviceddienst verzoekt u bij een storingsmelding op te gehen: uw adres met postkode en telefoonnummer, het modelnummer, het Prod.Nr. en het F.Nr. van uw machine. Prod.Nr. en F.Nr. vindt u op het typeplaatje.
Het opgeven van de juiste nummers maakt het de servicedienst möglichk om ervoor te zorgen dat de bezoekende technikus de juiste materialen bij zich heeft, wat een extra bezoek bespaart.
GARANTIEBEPALINGEN EN SERVICE
Bij aanssprak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.
Algemene garantiebepalingen
1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen dezeperiode een storing voordoet, welke het gevolg is van materiaal- en/of konstruktiefouten, heeft de koper hetrecht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van tweeJAar. Acessoires aan direkte slijtage onderhevig; deze verbruiksartikelen zich derhalve van garantie uitgesloten.
2 De fabrikant verleent een Jaar garantie op doorhaar servicedienst uitgevoerde herstelwerkzaamheden en het waarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen dezeperiode een storing voordoet,welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het waarbij nieuw aangebrachte materiaal, heeft de koper hetrecht op kosteloos herstel.
Door de uitvoering van herstelwerkzaamheden worden de algemene garantieperiode, welke het gehele apparaat omvat, Niet verlangd.
3 Servicebezoeken aanuis worden alleen gebracht voor groete, moeilijk transpor-teeerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskanten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits deplaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dieren tenijdvean het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te+zijn.
4 Indien, maar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 waar haar serviceworkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle nicht onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele kenmerken bezitten maar daarnaast juist bedoeld zich voor gemakkelijk transport, dienen franko aan het adres van de servicdienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder de algemene garantieperiode vallend defekt aan een apparaat Niet meer hersteld kan worden, vindt kosteloze verranging van het apparaat plaats.
Garantie uitbreidingen
7 Voor koel/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent peraar, van vijf一年多 koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode.
Na de algemene garantieperiode worden de bezoek-, arbeidsloan- en bijkomende materiaalkosten in rekening gebracht.
Garantie uitsluitingen
8 Het kosteloos uitvoeren van herstel- en/of verrangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is Niet van toepassing indien:
-
geen aankoopnota, of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werk;
-
het apparaat voor andere, of ook voor andere dan huishoudelijk doeleinden, waar voort het apparaat bestemd is. gezruikt worden:
-
het apparaat Niet volgens de aanwijzingen in het installmentievoorschrift of de gebruiks aanwijizing geinstalleerd, bediend, behandeld of gebruikt worden.
-
het apparaat op ondeskundige wijze door daartoe Niet bevoegde personen hersteld of gewijzigd werk.
8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigdeijd voor het uit- en inbouwen samen meer dan dertigMinutes bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.
8b Schade ontstaan door het, met toestemming van de eigenaar, op abnormale wijzeuit- of inbouwen van een apparaat, kan Niet op de fabrikant of haar servicedienstverhaald worden.
8c Beschadigingen, zoals krassen, deuken of breuk van uit- of afneembare delen, welke Niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen nicht onder garantie.
Belangrijk advies
De konstruktie van dit apparaat is zodanig, dat de veriligeid waarvan gewaarborgd is. Ondeskundige reparations hunnen echter de veriligeid in gevaar brengen. Terwille van de veriligeid, en ook om möglichke schade te voorkomen, is het raadzaam dat reparationsuitsluitend worden verricht door personen diekaarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of ELGROEP SERVICE te latent uitvoeren enuitsluitend originele DISTRIBUTRIPTS onderden te latent plaatsen.
Nederland
ELGROEP SERVICE
Huishoud Sector
Vennoootsweg 1
Postbus 120
2400 AC Alphen aan den Rijn
Storingsmeldingen:
01720-80300
Onderdelenverkoop:
01720-80400
Telex : 39906 elgrp
Telefax: 01720-80366
DISTR PARTS
Accessoires
Was/droogzuil
De wasdroger kan opijdere voorladerwasautomaat met een bredte van 60 cm geplaatst worden.
Montageset
Nr. 916110905
Decorpaneel
Teneinde de Voorkant van de machine te kuren aanpassen op andere keukenmeubels, kan een decorpaneel op de machinedeur gemonteerd worden. Wij adviseren u het decorpaneel door de leverancier van de keuken te lately leveren. Alleen dan bent u er zeker van dat de kleurstelling of het motief juist is. Het paneel要去 de volgende afmetingen hebben:
Hoogte 585 mm
Breedte 585 mm
Dikte 1 tot max. 4mm
Hoekradius van deplaat R12
Decorraam
wit: Nr. 916 110 901
Onderbouw
De machine kan in een inbouwkeuken tussengeplaatst of ondergebouwd worden. De benodigde beschermplaat kan door de klantenservice geleverd worden.
Beschermplaat
Nr. 149000405
Aanbrengen afvoerslang voor kon-denswater
Bevindt zich in het vertrek waar de droger staat een waterafvoer, dan kan een waterafvoerslang op de machine aangesloten worden. U hoeft de kondensaathouder dan Niet meer te legen.
De benodigde waterafvoerslang is verkrijgbaar onder Nr. 916110902 (geen andere afvoerslang gebruiken).
