MCA275 - Recepteur Marquant - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour autoradio
Marque	Marquant
Modèle	MCA275
Alimentation	12 V CC (batterie voiture)
Puissance de sortie	Environ 2 x 75 W RMS (estimation)
Impédance des haut-parleurs	4-8 ohms
Entrées	Signal faible RCA, entrée haut niveau (High In)
Sorties	4 sorties haut-parleurs (avant gauche/droite, arrière gauche/droite), sortie subwoofer
Filtre subwoofer	Fréquence ajustable de 60 Hz à 250 Hz
Réglages	Volume, balance, graves/aigus, gain, niveau subwoofer
Dimensions (L x P x H)	Environ 200 x 150 x 50 mm
Poids	Environ 1,5 kg
Matériau	Châssis métallique, panneaux en plastique
Installation	Montage dans véhicule, ventilation requise
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne jamais brancher les fils négatifs des haut-parleurs à la masse
Pièces détachées et réparabilité	Contacter un spécialiste d'installation audio auto
Informations générales	Amplificateur balancé avec système marche/arrêt électronique

FOIRE AUX QUESTIONS - MCA275 Marquant

Comment brancher l'alimentation de l'amplificateur MCA275 ?

Branchez le fil rouge au +12V de la batterie ou à l'alimentation du contact. Le fil noir à la masse (-12V). Utilisez un fil de section 0,75 mm minimum pour supporter un courant de 5 A.

Où dois-je connecter le fil de mise en marche (orange) ?

Le fil orange doit être connecté à la sortie antenne de l'autoradio ou à un +12V commuté pour que l'amplificateur s'allume automatiquement avec l'autoradio.

Puis-je brancher des haut-parleurs de 4 ohms sur cet amplificateur ?

Oui, mais si vous utilisez 4 haut-parleurs (système 4 voies), ils doivent être de 8 ohms chacun pour ne pas surcharger l'amplificateur.

Comment régler le gain de l'amplificateur ?

Réglez le gain pour que le volume de l'amplificateur corresponde à celui de l'autoradio, afin d'éviter toute distorsion. Tournez la molette GAIN progressivement en écoutant la musique.

Que faire si la sortie subwoofer ne fonctionne pas ?

Vérifiez que le filtre SUB FREQUENCE est réglé entre 60 Hz et 250 Hz et que le SUB GAIN est suffisant. Assurez-vous que le subwoofer est correctement branché sur la sortie SUBWOOFER OUTPUT.

Comment brancher un autoradio sans sortie RCA ?

Utilisez l'entrée HIGH IN avec les fils de sortie haut-parleur de l'autoradio. Branchez le fil vert (gauche) et brun (droite) aux fils correspondants de l'autoradio.

Quel est le rôle du filtre SUB FREQUENCE ?

Il coupe les fréquences graves au-dessus du réglage choisi (60-250 Hz) pour ne transmettre que les basses au subwoofer, optimisant ainsi les performances.

Pourquoi ne faut-il pas brancher les fils négatifs des haut-parleurs à la masse ?

L'amplificateur utilise une sortie balancée : les fils négatifs ne sont pas à la masse de la voiture. Les brancher à la masse créerait un court-circuit et endommagerait l'appareil.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et doux pour enlever la poussière. N'utilisez jamais de produits liquides ou abrasifs.

Où installer l'amplificateur dans la voiture ?

Placez-le dans un endroit stable, bien ventilé, à l'abri de l'humidité. Assurez-vous que les touches de réglage restent accessibles.

MODE D'EMPLOI MCA275 Marquant

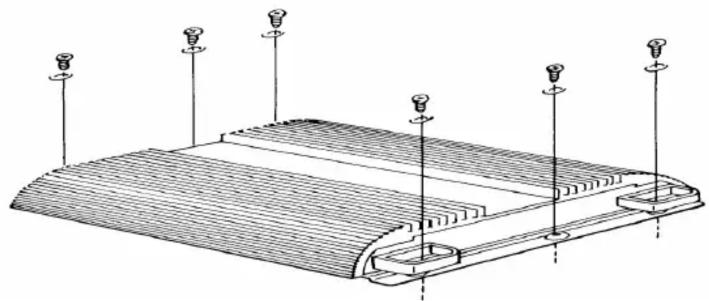

1. l'amplificateur de manière a ce qu'il soit correctement ventilé, et un emplacement stable.
2. Placez l'amplificateur de manière que les touches sont accessible pour ajsuter les niveaus si nécessaire.
3. Pour éviter des parasites de votre moteur de voiture, ou circuit électrique, branchez les files de massa (negative -12V) au même point que la masse de votre autoradio.
4. Si possible nous vous demandons de laisser faire l'installation a un garage, spécialiste de motage autoradio.

1. L'amplificateur possède un système marche/arret electronique avec un fil électrique du sortie antenne de l'autoradio. 2.
   Branchez le fil rouge au + 12v de votre batterie ou encore mieux par l'alimentation du contacte. Comme cela l'ampli sera sous tension en même temps que l'autoradio.

Le fil noir est branché a la masse de votre voiture. (-12V) Utilisez ensuite un fil épaisse (0,75mm) car un courant de 5 Ampère peut être atteint.

BRANCHEMENTS MCA-475

l'Amplificateur est basé sur des autoradios avec 3 fils de sortie haut-parleurs, gauche/droite/masse.

Si vous branchez un système a 4 haut-parleurs, utilisez uniquement des haut-parleurs de 8 ohms.

SIGNAL FAIBLE (RCA)

Si votre autoradio possède un fil RCA, branchez cela en préférence.

C A B L A G E

ALIMENTATION

ROUGE = +12V (interrupteur contacte)

NOIR = -12V (masse)

ORANGE = +12V (interrupteur marche/arret)

ENTREE

VERT = Haut-parleur gauche du sortie autoradio

BRUN = Haut-parleur droite du sortie autoradio

SORTIE

GRIS = Haut parleur avant gauche (+)

BLEU = Haut parleur avant gauche + droite (-)

VERT = Haut parleur avant droite (+)

BRUN = Haut parleur arriere gauche + droite (-)

GRIS/NOIR = Haut parleur arriere gauche (+)

VERT/NOIR = Haut parleur arriere droite (+)

AVERTISSEMENT

Ne jamais brancher les fils négatives des haut parleurs a la masse ou le reseau négative de votre voiture.

Les niveaus des fils négatives haut-parleurs ne sont pas identiques à la masse de la voiture.

L'amplificateur possède un ampli-final balancé.

BRANCHEMENTS MCA-275

L'amplificateur est mis en marche automatiquement par le fil orange..

VOLUME ET BALANCE

Reglez les niveaus selon votre choix.

SUB FREQUENCE

Cette touche est préservé pour le filtre graves incorporée. Le filtrage est uniquement pour les fréquences

de 60Hz a 250Hz.

SUB GAIN

Utilisez cette touche pour régler le niveau du sortie subwoofer (SUB).

TREBLE/BASS

Reglez les graves est aigues selon votre choix.

GAIN

Reglez les niveaus d'entrees est sorties afin d'atteindre le meme volume entre l'ampli est l'autoradio, ainsi que pour éviter une distortion du niveau d'entree.

SUBWOOFER OUTPUT

Si vous utilisez la sortie pour subwoofer, essayez plusieurs réglages.

HIGH IN

Entree uniquement préservée pour CD ou autres appareils..
