Type de produit	Amplificateur de réception pour autoradio
Alimentation	12 V DC (batterie voiture), via contacteur
Entrées	3 fils haut-parleurs (gauche, droite, masse) + entrée RCA
Sorties	4 canaux haut-parleurs (Avant G/D, Arrière G/D) + sortie subwoofer
Réglages	Volume, balance, sub frequency (60-250 Hz), sub gain, treble/bass, gain
Mise en marche	Automatique via fil orange (interrupteur contacte)
Protection	Système marche/arrêt électronique
Installation	Recommandation : faire installer par un professionnel
Ventilation	Placer l’amplificateur dans un endroit bien ventilé
Câblage masse	Brancher les fils de masse (-12V) au même point que la masse de l’autoradio

FOIRE AUX QUESTIONS - MCA475 Marquant

Comment brancher l’amplificateur MCA475 sur mon autoradio ?

Branchez le fil rouge (rouge) au +12V de la batterie ou via l’alimentation du contact. Le fil noir à la masse (-12V). Le fil orange se connecte à la sortie antenne de l’autoradio pour la mise en marche automatique. Utilisez un fil épais (0,75 mm) pour le courant.

Quels types de haut-parleurs puis-je connecter ?

Pour un système à 4 haut-parleurs, utilisez uniquement des haut-parleurs de 8 ohms.

Puis-je brancher les fils négatifs des haut-parleurs à la masse de la voiture ?

Non, ne branchez jamais les fils négatifs des haut-parleurs à la masse ou au réseau négatif de la voiture. L’amplificateur possède un ampli-final balancé.

Comment régler le subwoofer ?

Utilisez la touche Sub Frequency pour filtrer les fréquences graves entre 60 Hz et 250 Hz. Ajustez le niveau avec Sub Gain. Essayez plusieurs réglages pour trouver le meilleur son.

Que faire si l’amplificateur ne s’allume pas ?

Vérifiez les connexions d’alimentation : fil rouge au +12V, fil noir à la masse, fil orange à la sortie antenne de l’autoradio. Assurez-vous que le contact de la voiture est mis.

Comment régler le gain de l’amplificateur ?

Réglez le gain pour égaliser le volume entre l’ampli et l’autoradio, et éviter la distortion. Commencez avec le gain au minimum puis augmentez progressivement.

Puis-je utiliser une entrée RCA ?

Oui, si votre autoradio possède une sortie RCA, branchez-la de préférence pour une meilleure qualité sonore.

Comment brancher 4 haut-parleurs ?

Utilisez le schéma de câblage fourni : gris (avant gauche +), bleu (avant gauche/droite -), vert (avant droit +), brun (arrière gauche/droite -), gris/noir (arrière gauche +), vert/noir (arrière droit +). Rester en 8 ohms.

Où placer l’amplificateur dans la voiture ?

Choisissez un emplacement stable et bien ventilé, avec accès aux touches de réglage. Évitez les zones humides ou exposées à la chaleur.

Quelle est la fonction de l’entrée HIGH IN ?

L’entrée HIGH IN est réservée à la connexion de signaux provenant de lecteurs CD ou autres appareils avec sortie haut niveau.

MODE D'EMPLOI MCA475 Marquant

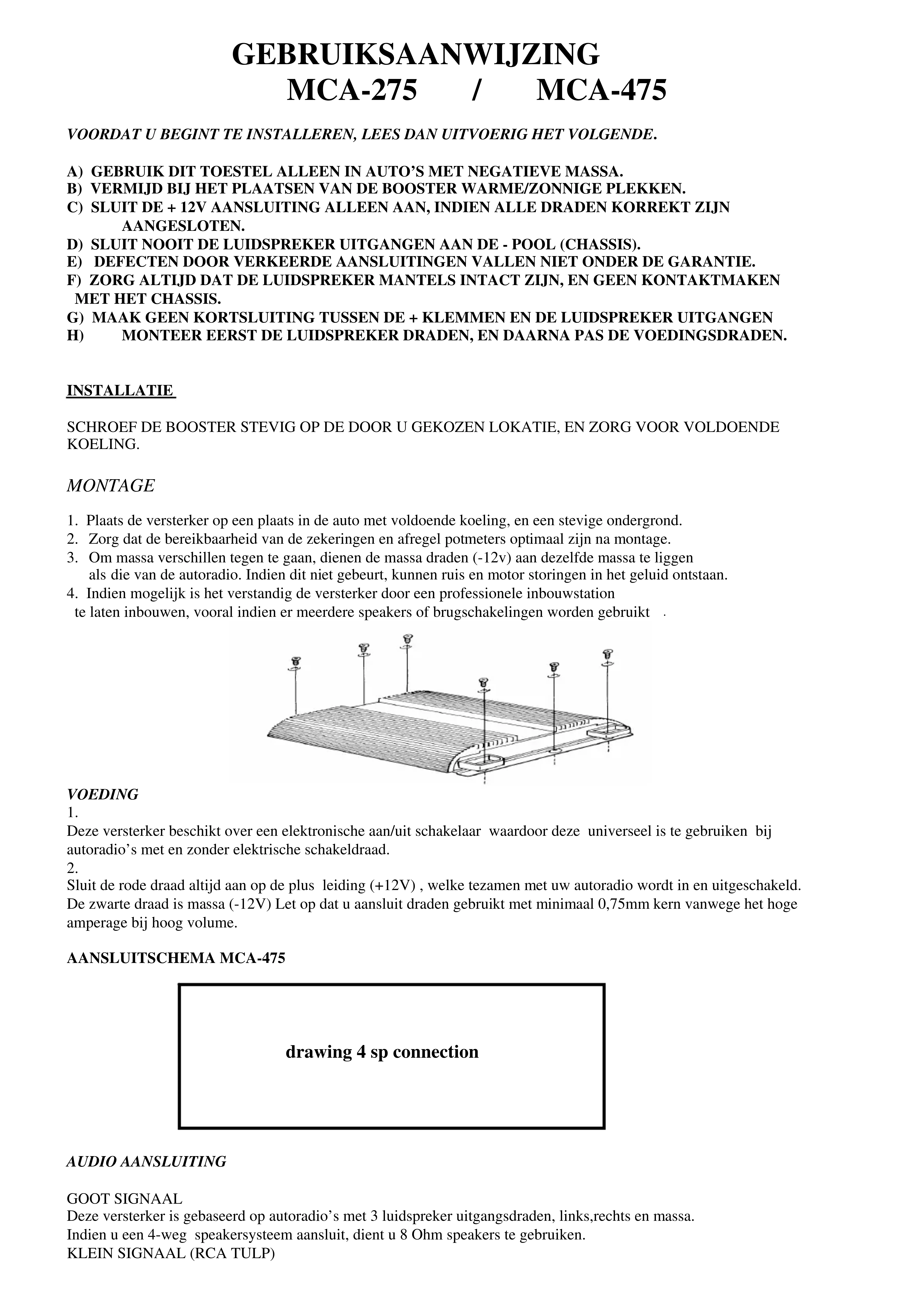

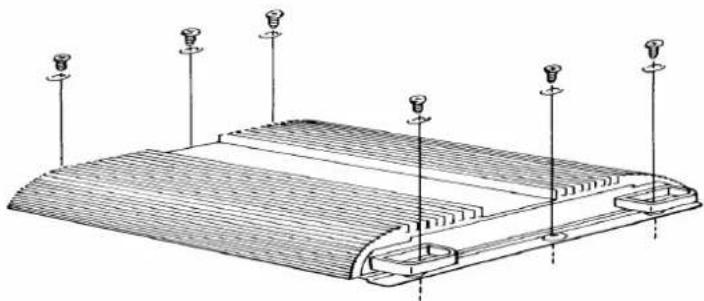

1. l'amplificateur de manière a ce qu'il soit correctement ventilé, et un emplacement stable.
2. Placez l'amplificateur de manière que les touches sont accessible pour ajsuter les niveaus si nécessaire.
3. Pour éviter des parasites de votre moteur de voiture, ou circuit électrique, branchez les files de massa (negative -12V) au même point que la masse de votre autoradio.
4. Si possible nous vous demandons de laisser faire l'installation a un garage, spécialiste de motage autoradio.

1. L'amplificateur possède un système marche/arret electronique avec un fil électrique du sortie antenne de l'autoradio.
2. Branchez le fil rouge au + 12v de votre batterie ou encore mieux par l'alimentation du contacte. Comme cela l'ampli sera sous tension en même temps que l'autoradio.

Le fil noir est branché a la masse de votre voiture. (-12V) Utilisez ensuite un fil épaisse (0,75mm) car un courant de 5 Ampère peut être atteint.

BRANCHEMENTS MCA-475

l'Amplificateur est basé sur des autoradios avec 3 fils de sortie haut-parleurs, gauche/droite/masse.

Si vous branchez un système a 4 haut-parleurs, utilisez uniquement des haut-parleurs de 8 ohms.

SIGNAL FAIBLE (RCA)

Si votre autoradio possède un fil RCA, branchez cela en préférence.

C A B L A G E

ALIMENTATION

ROUGE = +12V (interrupteur contacte)

NOIR = -12V (masse)

ORANGE = +12V (interrupteur marche/arret)

ENTREE

VERT = Haut-parleur gauche du sortie autoradio

BRUN = Haut-parleur droite du sortie autoradio

SORTIE

GRIS = Haut parleur avant gauche (+)

BLEU = Haut parleur avant gauche + droite (-)

VERT = Haut parleur avant droite (+)

BRUN = Haut parleur arriere gauche + droite (-)

GRIS/NOIR = Haut parleur arriere gauche (+)

VERT/NOIR = Haut parleur arriere droite (+)

AVERTISSEMENT

Ne jamais brancher les fils négatives des haut parleurs a la masse ou le reseau négative de votre voiture.

Les niveaus des fils négatives haut-parleurs ne sont pas identiques à la masse de la voiture.

L'amplificateur possède un ampli-final balancé.

BRANCHEMENTS MCA-275

D

R

A

W

I

N

G

L'amplificateur est mis en marche automatiquement par le fil orange..

VOLUME ET BALANCE

Reglez les niveaus selon votre choix.

SUB FREQUENCE

Cette touche est préservé pour le filtre graves incorporée. Le filtrage est uniquement pour les fréquences

de 60Hz a 250Hz.

SUB GAIN

Utilisez cette touche pour régler le niveau du sortie subwoofer (SUB).

TREBLE/BASS

Reglez les graves est aigues selon votre choix.

GAIN

Reglez les niveaus d'entrees est sorties afin d'atteindre le meme volume entre l'ampli est l'autoradio, ainsi que pour éviter une distortion du niveau d'entree.

SUBWOOFER OUTPUT

Si vous utilisez la sortie pour subwoofer, essayez plusieurs réglages.

HIGH IN

Entree uniquement préservée pour CD ou autres appareils..
