Caractéristiques	Détails
Type de produit	Table de mixage USB
Nombre de canaux	2 canaux
Connectivité	USB, RCA, XLR, Jack 6,35 mm
Alimentation	Alimentation par USB ou adaptateur secteur
Fonctionnalités audio	Égaliseur 3 bandes, contrôle de gain, effets intégrés
Utilisation recommandée	Mixage audio en direct, enregistrement, DJing
Maintenance	Nettoyer régulièrement les potentiomètres et les connexions, vérifier les câbles
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles de qualité

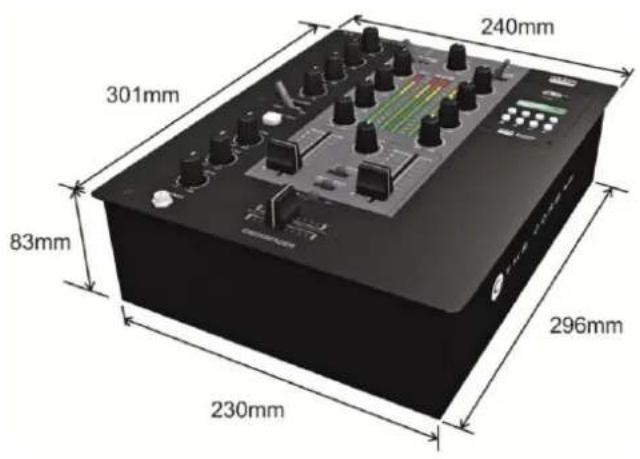

Poids	Environ 1,5 kg
Dimensions	Dimensions compactes pour une portabilité facile
Accessoires inclus	Câble USB, manuel d'utilisation

FOIRE AUX QUESTIONS - Core Mix2 USB DAP-Audio

Comment connecter la DAP-Audio Core Mix2 USB à mon ordinateur ?

Pour connecter la DAP-Audio Core Mix2 USB à votre ordinateur, utilisez un câble USB. Branchez une extrémité du câble à la table de mixage et l'autre à un port USB disponible sur votre ordinateur.

Pourquoi je n'entends pas de son lorsque je mixe ?

Vérifiez que le volume principal et le volume des canaux sont correctement réglés. Assurez-vous également que votre ordinateur est configuré pour utiliser la DAP-Audio Core Mix2 USB comme périphérique de sortie audio.

Comment ajuster les niveaux de sortie sur la table de mixage ?

Utilisez les faders de chaque canal pour ajuster les niveaux de sortie. Le fader principal contrôle le volume global de la sortie.

Y a-t-il des pilotes nécessaires pour utiliser la DAP-Audio Core Mix2 USB ?

La DAP-Audio Core Mix2 USB est généralement plug-and-play, ce qui signifie qu'aucun pilote supplémentaire n'est nécessaire. Cependant, vérifiez le site Web du fabricant pour des mises à jour éventuelles.

Comment résoudre des problèmes de latence audio ?

Pour réduire la latence audio, assurez-vous que votre ordinateur utilise des paramètres de qualité audio optimaux. Vous pouvez également ajuster les paramètres de latence dans votre logiciel de mixage.

Puis-je utiliser la DAP-Audio Core Mix2 USB avec des logiciels de production musicale ?

Oui, la DAP-Audio Core Mix2 USB est compatible avec la plupart des logiciels de production musicale. Assurez-vous que votre logiciel est configuré pour reconnaître la table de mixage comme entrée et sortie audio.

Que faire si la table de mixage ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si la table de mixage ne s'allume toujours pas, essayez un autre câble ou contactez le support technique.

Comment nettoyer ma DAP-Audio Core Mix2 USB ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la table de mixage. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants.

MODE D'EMPLOI Core Mix2 USB DAP-Audio

Vous venez d'acquérir un produit bénéficiant de la très haute qualité et des innovations proposées par DAP Audio.

La DAP Audio Core Mix-2 USB va vous permettre de créer l'animation dans n'importe quel lieu. Que ce soit dans le cadre d'un simple système plug & play ou d'un spectacle exigeant des fonctions plus sophistiquées, ce produit est conçu pour répondre à toutes vos attentes.

Vous pouvez compter sur la qualité DAP Audio et choisir dans un éventail de produits audio aux finitions exceptionnelles.

Nous concevons et fabriquons un matériel audio professionnel destiné à l'industrie du spectacle et du divertissement.

Nous lançons régulièrement de nouveaux produits et travaillons sans relâche pour nos clients.

Pour plus d'informations : [e-mail]

Vous pouvez acquérir des produits DAP Audio d'excellente qualité au meilleur prix du marché. La prochaine fois, n'hésitez pas à besoin DAP Audio pour bénéficier d'un excellent équipement audio. Obtenez always le meilleur avec DAP Audio!

Nous vous remercions!

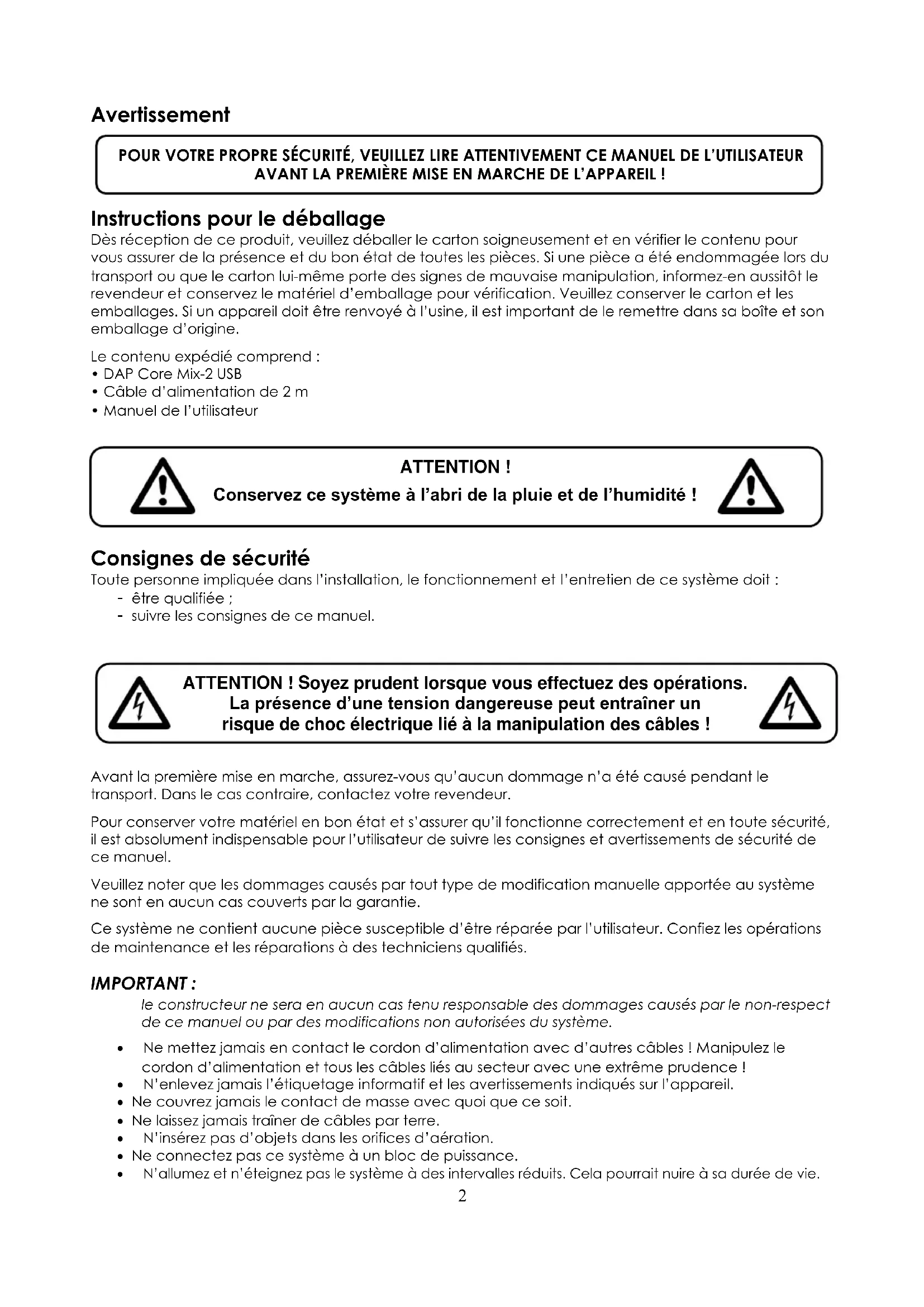

Avertissement 2

Instructions pour le déballage 2 Consignes de sécurité 2 Conditions d'utilisation 3 Instructions de retour 4 Réclamations 4

Description de l'appareil 5

Caractéristiques 5 Vue d'ensemble 5

Canaux microphone 6 Canaux principaux 6 Section master 7 Section moniteur 7 Module d'enregistrement 7 Face arrière 8

Réglage et fonctionnement 9

Fonctions 9 Canal microphone 9 Canaux principaux 10 Section master 11 Section moniteur 11 Module d'enregistrement 12 Face arrière 13

Fonctionnement 15

Utilisation du Core Mix-2 USB avec un logiciel PC pouvant accéder à une seule carte son............15

Instructions pour le déballage

Des réception de ce produit, veuillez déballer le carton soigneusement et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le revendeur et conservez le matériel d'emballage pour vérification. Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l'usine, il est important de le remettre dans sa boîte et son emballage d'origine.

Le contenu expédié comprend :

DAP Core Mix-2 USB Cable d'alimentation de 2 m - Manuel de l'utilisateur

Consignes de sécurité

Toute personne impliquée dans l'installation, le fonctionnement et l'entretien de ce système doit :

• être qualifiée;
• suivre les consignes de ce manuel.

Attention! soyez prudent lorsque vous effectuez des opérations. la présence d'une tension dangereuse peut entraîner un risque de choc électrique lié à la manipulation des câbles!

Avant la première mise en marche, assurez-vous qu'aucun dommage n'a été causé pendant le transport. Dans le cas contraire, contactez notre revendeur.

Pour conserver votre matériel en bon état et s'assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utiliser de suivre les consignes et avertissements de sécurité de ce manuel.

Veuillez noter que les dommages causés par tout type de modification manuelle apportée au système ne sont en aucun cas couverts par la garantie.

Ce système ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Confiez les opérations de maintenance et les réparations à des techniciens qualifiés.

Important :

Le constructeur ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorisées du système.

• Ne mettez jamais en contact le cordon d'alimentation avec d'autres câbles! Manipulez le cordon d'alimentation et tous les câbles liés au secteur avec une extrême prudence! N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil.
• Ne couvrez jamais le contact de masse avec quoi que ce soit.
• Ne laissez jamais traîner de câbles par terre. N'insérez pas d'objets dans les orifices d'aération.
• Ne connectez pas ce système à un bloc de puissance. N'allumez et n'éteignez pas le système à des intervalles réduits. Cela pourrait nuire à sa durée de vie.
• N'ouvrez et ne modifiez pas l'appareil.
• Ne soumettez pas les entrées à un niveau de signal plus élevé que celui requis pour faire fonctionner l'équipement à pleine puissance.
• Ne branche pas de micros sur la console (ou sur la stagebox) pendant que l'alimentation fantôme est allumée. Pensez également à désactiver le système de monitoring / PA en allumant ou en éteignant l'alimentation fantôme. Laissez le système s'ajuster pendant quelques secondes avant de régler les gains d'entrée.
• Utilisez le système uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l'eau ou tout autre liquide.
• Évitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.
• Débranche toujours le système lorsqu'il n'est pas utilisé. Prends soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retire jamais celle-ci en tirant sur le cordon d'alimentation. Veille à toujours faire fonctionner l'unité une fois sa prise de terre connectée à la masse du système électrique. Assure-toi de ne pas utiliser des types de câble incorrectement ou des câbles abîmés. Assure-toi que les signaux de la table de mixage sont balancés afin d’empêcher les parasites. Veille à bien utiliser des boîtes d’injection pour balancer les signaux non balancés afin que tous les signaux entrants soient clairs. Assure-toi que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'arrière. Assure-toi que le câble d'alimentation n'est pas endommagé ou ne compte pas d'éraflures. Vérifie régulièrement le système et le câble d'alimentation. Lorsque you change le cordon d'alimentation ou le câble signal, veuille couper l'alimentation ou sélectionner l'interrupteur de mode d'entrée.
• Des augmentations de fréquences excessives liées à un niveau de signal élevé peuvent faire saturer votre équipement. Si cela se produit, il est nécessaire de réduire le niveau du signal d'entrée en utilisant le contrôle INPUT.
• Pour rehauser une gamme de fréquences, vous n'avez pas nécessairement besoin de les augmenter. Essayez plutôt de diminuer les fréquences environnantes. Cela évitera de faire saturer l'équipement situé derrière la Core Mix-2 USB dans la chaîne du son. Vous préservez ainsi une réserve dynamique très utile (« hauteur »).
• Évitez les boucles de masse ! Prenez soin de connecter les amplificateurs de puissance et la table de mixage au même circuit électrique afin d'assurer le même type de phase !
• Si vous heurtez ou laissez tomber le système, débranchez-le immédiatement du courant électrique. Par sécurité, faites-le réviser par un technicien qualifié avant de l'utiliser.
• Si le système a été exposé à de grandes différences de température (par exemple après le transport), ne le branche pas immédiatement. La condensation qui se formerait à l'intérieur du système pourrait l'endommager. Laissez le système hors tension et à température ambiante. Si vous produit Dop Audio ne fonctionne pas correctement, veuillez cesser de l'utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d'origine) et renvoyez-le à votre revendeur Dop Audio pour révision.
• Les réparations, maintenance et connexions électriques doivent être faites uniquement par un technicien qualifié.
• En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.
• GARANTIE : jusqu'à un an après la date d'achat.

Conditions d'utilisation

Ce système ne doit pas être utilisé en permanence. Des pauses régulières dans l'utilisation vous permettront de l'utiliser pendant une longue période sans problèmes.

Si le système est utilisé de manière différente à celle décrite dans ce manuel, il peut subir des dégâts entraînant l'annulation de la garantie.

Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un contrôle électrique, etc.

Voumettriez ainsi en danger votre sécurité et celle des autres!

Une mauvaise installation peut provoquer de graves dommages matériels et physiques!

Branchement au secteur

Branchez la fiche d'alimentation de l'appareil au secteur.

Veillez à toujours connecter le bon câble de couleur à l'endroit approprié.

International	UE (Royaume-Uni inclus) À partir d'avril 2004	Amérique du Nord	Broche
L	Marron	Noir	Phase
N	Bleu	Blanc	Neutre
⓸	Vert/ jaune	Vert	Terre de protection

Assurez-vous que votre appareil est toujours correctement connecté à une prise de terre !

Instructions de retour

Les marchandises qui font l'objet d'un retour doivent être envoyées en prépayé et dans leur emballage d'origine. Aucun appel téléphonique ne sera traité.

L'emballage doit clairement indiquer le numéro d'autorisation de retour (Numéro RMA). Les produits retournés sans numéro RMA seront refusés. Dans ce cas, Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. Contactez Highlite par téléphone au 0031-455667723 ou en envoyant un courrier électronique à [e-mail] pour demander un numéro RMA avant d'expédier l'appareil. Soyez prêt à fournir le numéro du modèle, le numéro de série et une brève description de la raison du retour. Veillez à bien emballer l'appareil. Tout dommage causé lors du transport par un emballage inapproprié n'engagera que la responsabilité du client. Highlite se réserve le droit, à sa discrétion, de décider de réparer ou de remplacer le(s) produit(s). Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage approprié ou une double boîte UPS.

Remarque

Si un numéro RMA vous a été attribué, veuillez inclure dans la boîte une note écrite contenant les informations suivantes :

1) votre nom ; 2) votre adresse ; 3) votre numéro de téléphone ; 4) une brève description des problèmes.

Réclamations

Le client a l'obligation de vérifier immédiatement les produits à la livraison pour détecter tout défaut et/ou toute imperfection visible. Il doit pour cela attendre que nous ayons confirmé que les produits sont à sa disposition. Les dégâts causés lors du transport engagent la responsabilité de l'expéditeur ; par conséquent, ils doivent être communiqués au transporteur dès la réception de la marchandise.

En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Les dégâts liés au transport doivent nous être communiqués dans la journée qui suit la réception de la livraison.

Toute expédition de retard doit être effectuée à post-payée. Les expéditions de retard doivent être accompagnées d'une facture indiquant la ou les raison(s). Les expéditions de retard qui n'ont pas été prépayées seront refusées, à moins d'un accord précis stipulé par écrit.

Toute réclamation à notre atteindre doit être faite par écrit ou par fax dans les 10 jours ouvrables suivant la réception de la facture. Après cette période, les réclamations ne seront plus prises en compte.

Les réclamations ne seront alors considérées que si le client a, jusqu’alors, respecté toutes les parties du contrat, sans tenir compte de l’accord ou du résultat de l’obligation.

Description de l'appareil

La Core Mix-2 USB est une table de mixage DJ analogue à 2 canaux. Elle inclut 4 entrées analogiques et 2 interfaces audio USB indépendantes. Celles-ci permettent une connexion plus simple de votre ordinateur portable en acheminant la sortie de votre logiciel de DJ directement à la table. La sortie casque possède un contrôle permettant d'en régler le volume. Le canal et les crossfaders ont tous deux une capacité de sélection de la courbe. Tous les potentiomètres sont verrouillés sous la surface pour une stabilité accrue. Ils possèdent chacun un circuit imprimé, ce qui facilite l'entretien. La Core Mix-2 USB comprend un module MP3 pouvant enregistrer et diffuser vos performances live directement sur un dispositif de stockage USB ou SD.

Caractéristiques

• 2 interfaces audio USB pour PC / MAC
• Faders VCA de 60 mm Enregistreur MP3 USB/SD Vumètre LED pour chaque canal

Vue d'ensemble

Fig. 1

1. Canal microphone
2. Canaux principaux
3. Section master
4. Section moniteur
5. Module d'enregistrement

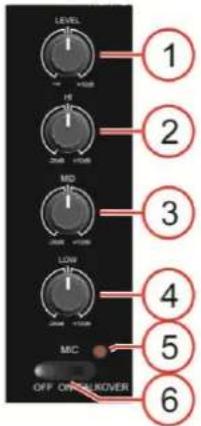

Canaux microphone

1. Contrôle de niveau
2. Contrôle HI (aigus)
3. Contrôle MID (mediums)
4. Contrôle LOW (graves)
5. Témoin LED du micro
6. Interrupteur OFF / ON / TALKOVER du micro

Canaux principaux

1. Interrupteur de sélection d'entrée
2. Contrôle de gain
3. Vumetre
4. Contrôle HI (aigus)
5. Contrôle MID (mediums)
6. Contrôle LOW (graves)
7. Fader de canal

1. Interrupteur de sélection de la courbe du fader
2. Interrupteur de sélection de la pente du crossfader
3. Interrupteur ON / OFF du crossfader

17. Crossfader

1. Contrôle du volume master
2. Vumètre du signal L (gauche) / R (droit) de la sortie
3. Contrôle de la balance

Section moniteur

1. Contrôle CUE TONE
2. Contrôle CUE MIX
3. Contrôle CUE LEVEL 24. Sortie casque

Module d'enregistrement

1. Bouton EQ (égalisation)
2. Port USB
3. Port pour carte SD
4. Écran d'affichage
5. Bouton REPEAT (répétition)
6. Bouton STOP
7. Bouton PLAY/PAUSE
8. Bouton
9. Bouton
10. Bouton DEL (effacement)
11. Bouton REC (enregistrement)

Face arrière

Fig. 7

1. Interrupteur d'alimentation
2. Commutateur MONO / STEREO 38. Sortie MASTER non balancée RCA 39. Sortie REC non balancée RCA
3. Entrée LINE RCA du canal 2
4. Entrée CD RCA du canal 2
5. Commutateur LINE/PHONO
6. Entree LINE/PHONO RCA du canal 1
7. Entrée CD RCA du canal 1
8. Prise A. C. avec portefusible intégré. Sortie master balancée XLR.
9. Vis GND (terre)
10. Entre USB 2
11. Contrôle de niveau USB / MP3
12. Entre USB 1
13. Entree micro

Installation

Retirez tout le matériel d'emballage de la Core Mix-2 USB. Veillez à ce que la mousse et le plastique de rembourse soient complètement retirés. Branchez tous les câbles.

Débranche toujours l'appareil avant d'effectuer l'entretien ou la maintenance.

Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.

Réglage et fonctionnement

Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement.

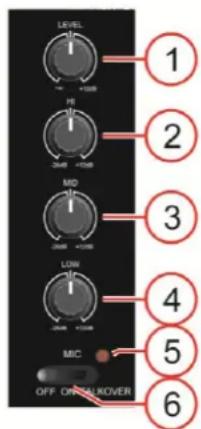

1. Contrôle de niveau

Permet de régler le niveau du canal microphone.

2/3/4. Contrôles d'égalisation HI / MID / LOW du canal

Chaque canal est doté d'un égaliseur à 3 bandes. Les fréquences centrales des bandes HI (aigus) (3), MID (médiums) (4) et LOW (graves) (5) sont fixées à 5 kHz, 800 Hz et 70 Hz. La coupure et l'amplification des 3 bandes atteignent respectivement 26 dB et 12 dB, le centre étant défini par un cran situé sur le potentiomètre. Le fait de tourner l'égaliseur sur la droite ou sur la gauche a pour effet soit d'amplifier la plage de fréquences, soit d'atténuer le signal. De fines modifications produisent en général les meilleurs résultats. Évitez de faire des réglages trop prononcés de la bande MID.

5. Témoin LED du micro

Indique que le canal MIC est activé.

6. Interrupteur OFF / on / talkover du micro

Interrupteur à trois modes :

ON: le canal du microphone est actif en permanence.

Off: le canal du microphone n'est pas activé.

Talkover : le volume des canaux 1 et 2 est automatiquement atténué de 12 dB pendant l'utilisation du microphone pour DJ.

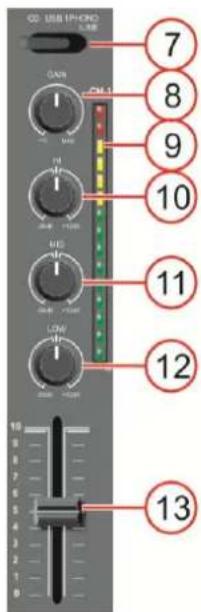

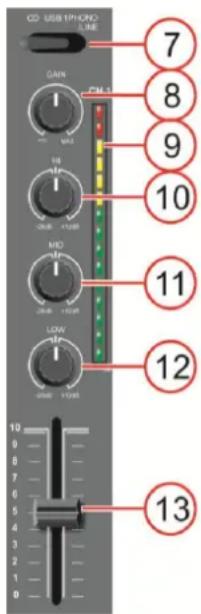

7. Interrupteur de sélection d'entrée

Permet d'assigner au canal 1 l'entrée CD (43), USB 1 (51) ou PHONO / LINE (42). Assurez-vous que le commutateur LINE / PHONO (48) est sur la position PHONO si vous souhaitez connecter une platine disque. Permet d'assigner au canal 2 l'entrée CD (41), USB 2 (50) ou LINE (42) input / le module RECORD intégré.

8. Contrôle de gain

Permet d'harmoniser le volume possible des appareils connectés à votre Core Mix-2 USB. Pour ajuster le gain d'un signal d'entrée élevé, faites monter graduellement le fader de canal et le fader master de manière à ce que le témoin LED rouge du vumètre (9) ne s'allume pas.

9. Vumètre LED

Ce vumètre à étapes est conçu avec des LEDs de 3 couleurs. Les LEDs vertes correspondant aux valeurs -30, -20, -15, -10, -7, -4, -2, -1 et 0 dB. Les LEDs jaunes correspondant aux valeurs +1, +2, +4 et +6 dB. Les LEDs rouges correspondant aux valeurs +10 et +15 dB. La précision des indications de niveau permet de contrôler continuellement la sortie du canal correspondant. Les LEDs rouges ne doivent s'allumer qu'occasionnellement au cours des passages les plus forts. Si elles s'allument fréquemment, il est recommandé de baisser le niveau du gain (8).

10/11/12. Contrôles d'égalisation HI / MID / LOW du canal

Chaque canal est doté d'un égaliseur à 3 bandes. Les fréquences centrales des bandes HI (aigus) (10), MID (médiums) (11) et LOW (graves) (12) sont fixées à 12 kHz, 1 kHz et 80 Hz. La coupure et l'amplification des 3 bandes atteignent respectivement 26 dB et 12 dB, le centre étant défini par un cran situé sur le potentiomètre. Le fait de tourner l'égaliseur sur la droite ou sur la gauche a pour effet soit d'amplifier la plage de fréquences, soit d'atténuer le signal. De fines modifications produisent en général les meilleurs résultats. Évitez de faire des réglages trop prononcés de la bande MID.

13. Fader de canal

Permet de contrôler le niveau des canaux 1 et 2 au sein du mixage master.

Fig. 9

14. Interrupteur de sélection de la courbe du fader

Permet de sélectionner la courbe de tous les faders de canal.

15. Interrupteur de sélection de la pente du crossfader

Permet de sélectionner les trois types de réponse de la courbe du crossfader.

• Le réglage gauche génère une courbe se caractérisant par une montée rapide du signal (dès que le crossfader s'éloigne du côté A, le son du canal B se fait entendre.)
• Le réglage droit génère une courbe dont la montée reste neutre pendant le mouvement du crossfader.
• Le réglage du milieu génère une courbe intermédiaire se trouvant à mi-chemin entre les deux autres courbes.

Fig. 10 16. interrupteur on / OFF du crossfader

Permet d'assigner le crossfader aux canaux 1 et 2.

17. Crossfader

Permet de mélanger uniformément plusieurs canaux entre eux.

18. Contrôle du volume master

Permet d'ajuster le niveau du volume des sorties master RCA (38) ou master XLR (46).

19. Vumètre du signal l (gauche) / r (droit) de la sortie

Ce vumètre à étapes est conçu avec des LEDs de 3 couleurs. Les LEDs vertes correspondent aux valeurs -30, -20, -15, -10, -7, -4, -2, -1 et 0 dB. Les LEDs jaunes correspondant aux valeurs +1, +2, +4 et +6 dB. Les LEDs rouges correspondent aux valeurs +10 dB et +15 dB. La précision des indications de niveau permet de contrôler continuellement le signal et donc d'adapter son niveau aux sources audio émanant d'autres appareils. Si la LED rouge s'allume fréquemment, il est recommandé de baisser le contrôle MASTER (18).

20. Contrôle de la balance

Permet de régler la balance entre les sorties master gauche et droite.

21. Contrôle CUE TONE

Permet d'amplifier ou de couper les fréquences graves de la sortie PHONES (casque, 24) jusqu'à 15 dB.

22. Contrôle CUE MIX

Permet d'écouter dans le casque un mixage de l'audio des enceintes (cue) et de l'audio du programme (master). Le fait de tourner le potentiomètre à gauche permet d'entendre seulement le canal 1. Tourné à droite, il permet d'entendre seulement le canal 2.

23. Contrôle CUE LEVEL

Fig. 12 Permet de régler le niveau du volume de la sortie PHONES (casque, 24).

24. Sortie casque

Permet de brancher un casque à l'impédance comprise entre 32 et 600 Ohm grâce à sa prise TRS 6.3mm / 1/4 connectée selon le schéma : pointe = gauche, anneau = droite et corps = terre.

Attention : en fonction du type de casque branché sur le jack, la Core Mix 2 USB peut générer des niveaux de sortie très élevés dans la sortie casque. Avant de brancher le casque, prenez donc son de baisser au minimum le contrôle de sortie en le tournant sur la gauche. Soyez conscient du fait qu'une écoute à des niveaux de volume élevé pendant une longue période peut causer des dommages auditifs !

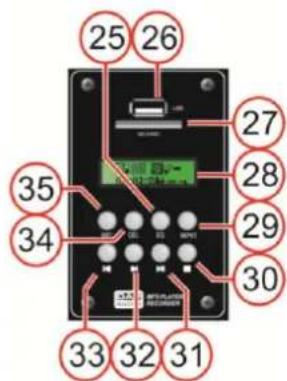

Module d'enregistrement

Fig. 13

25. Bouton EQ (égalisation)

Permet de sélectionner une courbe d’égalisation du preset. Vous pouvez choisir entre : aucune - Pop - Rock - Bass - Jazz - Classic.

26. Port USB

Permet d'insérer une clé USB.

27. Port pour carte SD

Permet d'insérer une carte SD/MMC. Les points de contact de la carte doivent être orientés vers le bas.

29. Bouton REPEAT (répetition)

Tapez sur ce bouton pour CHOISIR entre : la répétition d'une piste seule, la répétition du contenu de la clé USB / carte SD ou la désactivation de la répétition.

30. Bouton d'arrêt

Permet d'arrêter la lecture / l'enregistrement.

31. Bouton de lecture / pause

Permet de faire démarrer la lecture. Appuyez une fois dessus pour faire démarrer la lecture, deux fois pour mettre celle-ci en pause et une nouvelle fois pour reprendre la lecture.

32. Bouton /

Permet de passer à la piste suivante.

Le fait d'appuyer et de maintenir enfoncé ce bouton permet d'avancer rapidement dans la piste en cours de lecture.

33. Bouton

Permet de revenir au début de la piste en cours de lecture ou de sélectionner une piste antérieure. Le fait d'appuyer et de maintenir enfoncé ce bouton permet de reculer rapidement dans la piste en cours de lecture.

34. Bouton DEL (effacement)

Appuyez sur ce bouton pendant la lecture. « Del One? » s'affiche sur l'écran. Pour effacer la piste en cours de lecture, appuyez à nouveau sur le bouton. « Success » s'affiche alors sur l'écran.

35. Bouton REC (enregistrement)

Le fait d'appuyer sur ce bouton lance l'enregistrement du mixage master indépendamment du contrôle MASTER (18).

Remarque:

en fonction de la clé USB ou de la carte SD que vous utilisez, il est possible que l'enregistrement démarre après quelques secondes.

Face arrière

Fig. 14

36. Interrupteur d'alimentation

N'alimentez pas le système avant de l’avoir correctement configuré et connecté.

37. Commutateur mono / stéréo

Le fait de régler la sortie master sur mono permet de combiner les canaux gauche et droit de manière monophonique.

38. Sortie MASTER non balancée RCA

Permet de connecter un amplificateur disposant d'entrées non balancées.

39. Sortie REC non balancée RCA

Permet de connecter un appareil d'enregistrement.

40. Entre LINE RCA du canal 2

Permet de connecter un appareil au niveau ligne.

41. Entre CD RCA du canal 2

Permet de connecter un lecteur de CD.

42. Commutateur line/phono

Permet d'assigner l'entrée LINE ou PHONO (43) du canal 1 au niveau LINE ou PHONO.

43. Entrée line/phono RCA du canal 1

Permet de connecter un appareil au niveau LINE ou PHONO. Assurez-vous que l'interrupteur LINE/PHONO (42) est réglé sur la position ajustée.

44. Entre CD RCA du canal 1

Permet de connecter un lecteur de CD.

45. Prise a. c. avec porte-fusible intégré

Ce connecteur est utilisé pour le branchement du cordon d'alimentation fourni. Branchez l’un des bouts du cordon d'alimentation au connecteur et l’autre à la prise secteur. Utilisez l'interrupteur d'alimentation pour allumer l'unité et la faire fonctionner.

Remarque : avant de brancher l'unité, assurez-vous que la tension d'alimentation correspond à celle du produit. Remplacez le fusible uniquement avec un fusible de même type (T1A).

Fig. 15

46. Sortie master balancée XLR

Utilisez cette sortie pour connecter la Core Mix-2 USB à un amplificateur / table de mixage disposant d'entrées balancées.

47. Vis GND (terre)

Permet de connecter la prise de terre de votre platine disque.

48. Entre USB 2

Permet de connecter la Core Mix-2 USB à un PC ou à un Mac par le biais du logiciel DJ.

49. Contrôle de niveau USB / MP3

Permet de régler le niveau des entrées USB.

50. Entre USB 1

Permet de connecter la Core Mix-2 USB à un PC ou à un Mac par le biais d'un logiciel de DJ.

51. Entre micro

Entrées de type XLR balancées électroniquement permettant de connecter des microphones à basse impédance. Elles générent très peu de bruit et de renflement. Lors de la connexion d'un microphone, assurez-vous que la broche d'assignation est correcte. Lisez toujours le manuel du microphone que vous pouvez connecter. L'entrée XLR ne permet pas de connecter des signaux de ligne comme ceux générés par une console de mixage, une unité d'effets, etc. Vous devez utiliser les entrées LINE pour brancher ce genre d'appareils.

Remarque : lors de la connexion de sources de signaux, assurez-vous que le contrôle de niveau du canal correspondant et les faders master sont réglés sur le minimum. Si tel n'est pas le cas, le branchement pourra générer des bruits parasites.

Utilisation de la core mix-2 USB avec un logiciel PC pouvant acceder à une seule carte son

Si le logiciel pour PC que vous pensez utiliser avec les deux ports USB USB1 (68) et USB2 (66) fonctionne avec une seule carte son, vous devrez installer le gratosiciel ASIO4ALL. Ce dernier est téléchargeable sur http://www.asio4all.com/.

Une fois le logiciel ASIO4ALL installé, assurez-vous que les réglages correspondent à ceux représentés ci-dessous.

Fig. 16

Si vous utilisez un Mac, vous pouvez utiliser les réglages audio et Midi pour configurer le logiciel.

Fig. 17

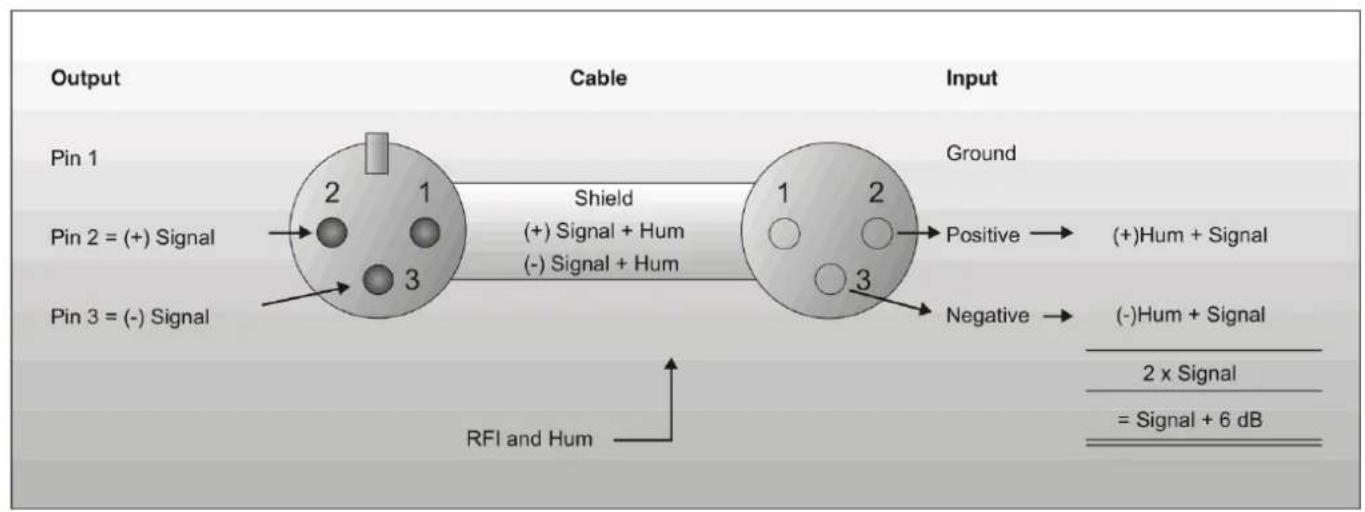

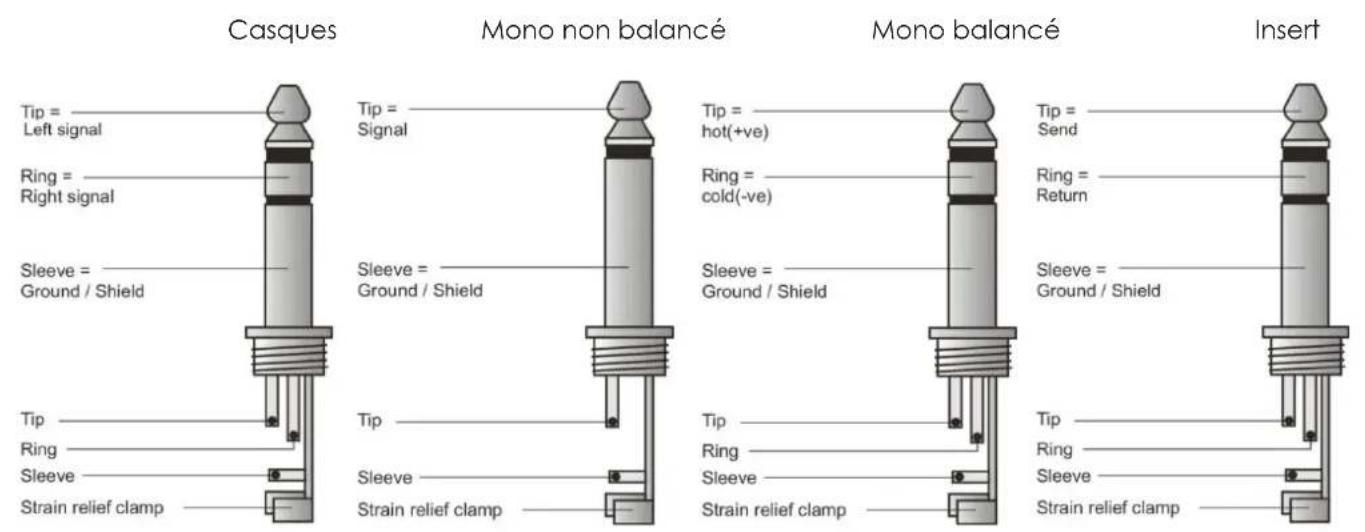

Câbles de connexion

Prenez soin de vos câbles en les tenant toujours par les connecteurs et en évitant de les nouer ou de les tordre lorsque vous les enroulez : cela augmente leur durée de vie et améliore leur robustesse. Vérifiez régulièrement vos câbles. De nombreux problèmes (mauvais contacts, interférences de terre, décharges, etc.) sont liés à l'utilisation de câbles inadaptés ou en mauvais état.

La DAP Audio Core Mix-2 USB ne requiert presque pas d'entretien. Cependant, vous devez veiller à la propriété de l'unité. Débranchez l'alimentation électrique puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sous aucun prétexte l'unité dans un liquide. N'utilisez ni alcool ni solvants.

Assurez-vous que les branchements restent propres. Débranchez l'alimentation électrique et nettoyez les branchements à l'aide d'un chiffon humide. Assurez-vous qu'ils sont parfaitement secs avant de connecter le matériel ou de le brancher à l'alimentation électrique.

DAP audio core mix-2 USB

Ce guide de dépannage est conçu pour vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l'ordre afin de tracer une solution. Dès que l'unité fonctionne à nouveau correctement, ne suivez plus ces étapes.

1. Si le dispositif ne fonctionne pas correctement, débranchez l'appareil.
2. Vérifiez l'alimentation de la prise murale, tous les câbles, les connexions, etc.
3. Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranche l'unité.
4. Si rien ne se produit au bout de 30 secondes, débranche l'appareil.
5. Rapportez l'appareil à votre revendeur DAP.

Caractéristiques du produit

• Canaux d'entrée : 1 x microphone, combi XLR / jack 4 x ligne, RCA 1 x phono, RCA 2 x USB, type B
• Canaux de sortie: 1 x REC, RCA

1 x master non-balancée, RCA 1 x master balancée, XLR 1 x casque, jack TRS de 6,3 mm 2 x USB, type B

• Port USB : interface audio entrée / sortie pour MAC & PC, 48 KHz, 16 bits
• Égalisation de canal

Fréquences aigues : 13 kHz

Plage d'aigus: -26 dB / +12 dB

Fréquences médiums: 1 kHz

Plage de mediums: -26 dB / +12 dB

Fréquences graves : 70 Hz

Plage de graves: -26 dB / +12 dB

• Égalisation du microphone

Fréquences aigues : 5 kHz

Plage d'aigus: -12 dB / + 12 dB

Fréquences médiums: 800 kHz

Plage de mediums: -12 dB / +12 dB

Fréquences graves : 120 Hz

Plage de graves: -12 dB / + 12 dB

• Réponse en fréquence: 20 Hz - 20 KHz T. H. D.: <0.1%
• Dimensions: 240 × 301 × 88( L × P × H)
• Alimentation : 100 - 240 V C. A. 50 / 60 Hz
• Consommation électrique: 8 W Fusible: T1A
• Poids: 3,4 kg

La conception et les caractéristiques du produit sont soumises à toute modification sans avis préalable.
