MODE D'EMPLOI Core Mix4 USB DAP-Audio
Code commande : D2304
Core Mix-4 USB
Table des matieres
Avertissement 2
Consignes de sécurité 2
Conditions d'utilisation. 4
Branchement sur la prise secteur 4
Instructions de renvoi 5
Reclamations 5
Description de I'appareil 6
Présentation 6
Canaux microphone. 7
Canaux principaux. 7
Section master. 9
Sectioncasque 9
Module d'enregistrement 9
Panneau arriere 10
Installation 10
Réglage et utilisation 10
Noms et fonctions 11
Canaux microphone 11
Canaux principaux. 12
Section master. 13
Sectioncasque 13
Module d'enregistrement 15
Panneau arriere 16
Fonctionnement 18
Comment remplacer un crossfader 18

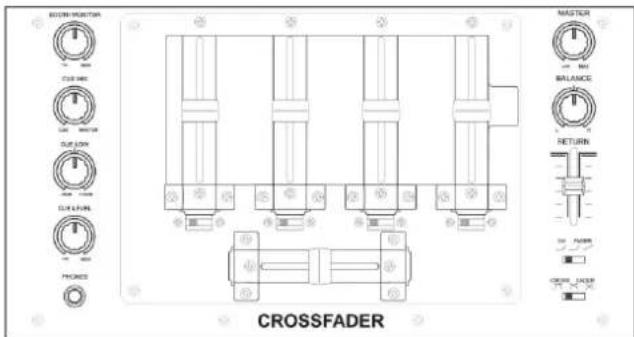

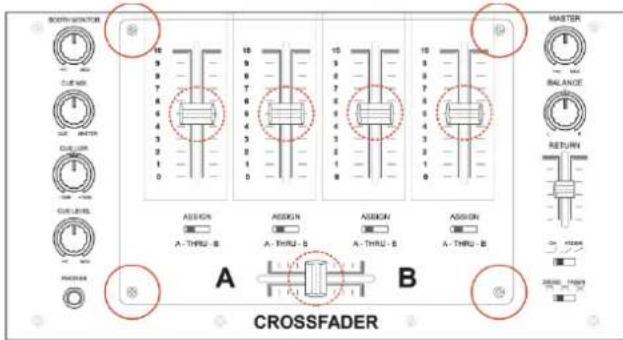

Comment retirer la partie couvrant les faders 18

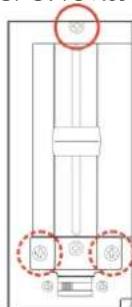

Comment remplacer un fader 18

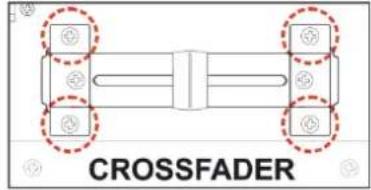

Comment remplacer le crossfader 20

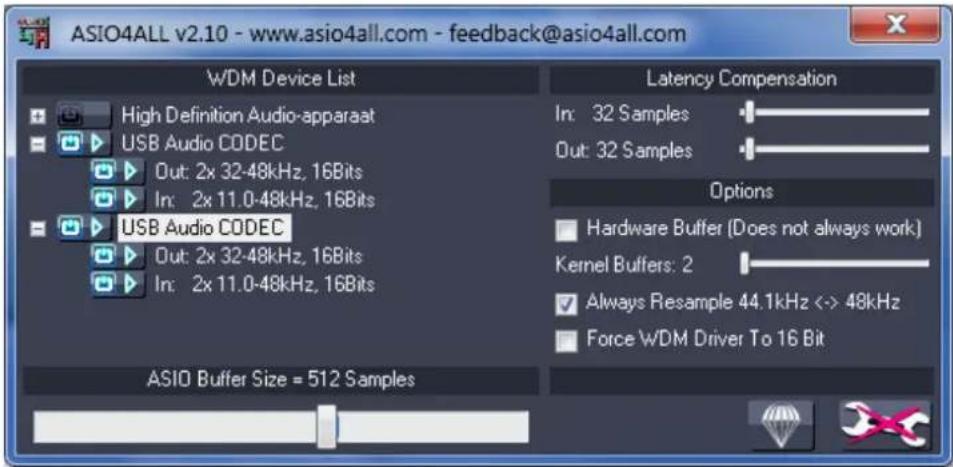

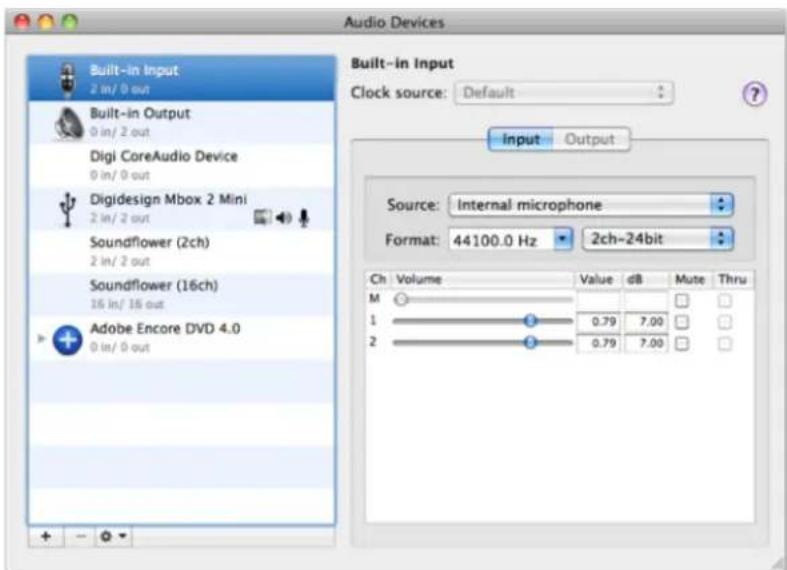

Utilisation de la Core Mix-4 USB avec un logiciel PC pouvant acceder à une seule carte son............20

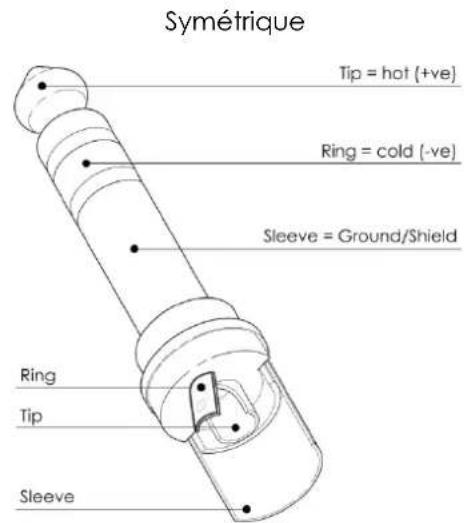

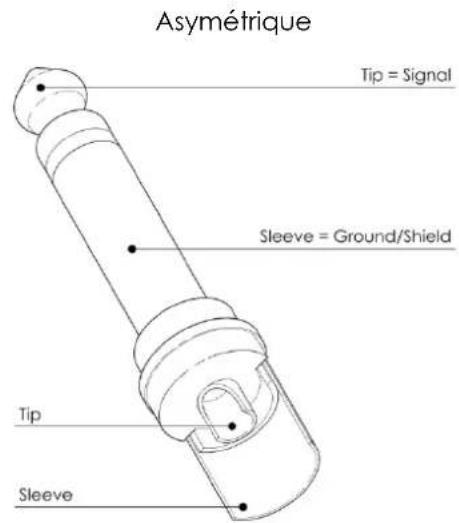

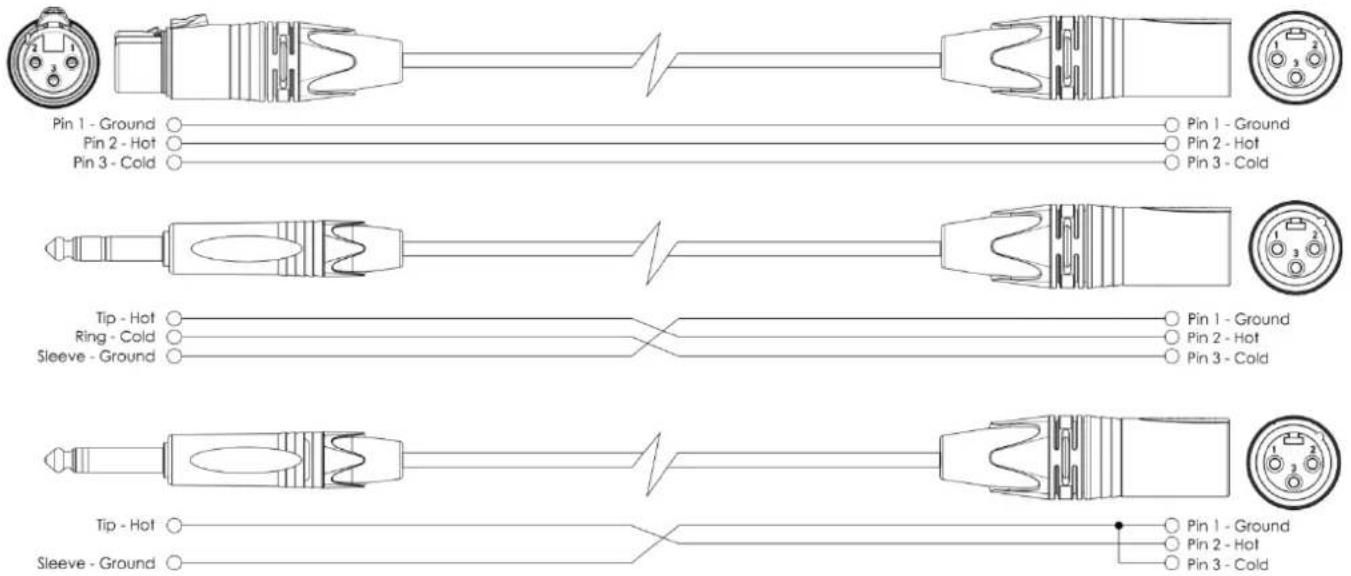

Cables de branchement 21
Maintenance 23
Remplacement d'un fusible 23
Résolution des problèmes 23
Charactéristiques du produit 24
Dimensions 25

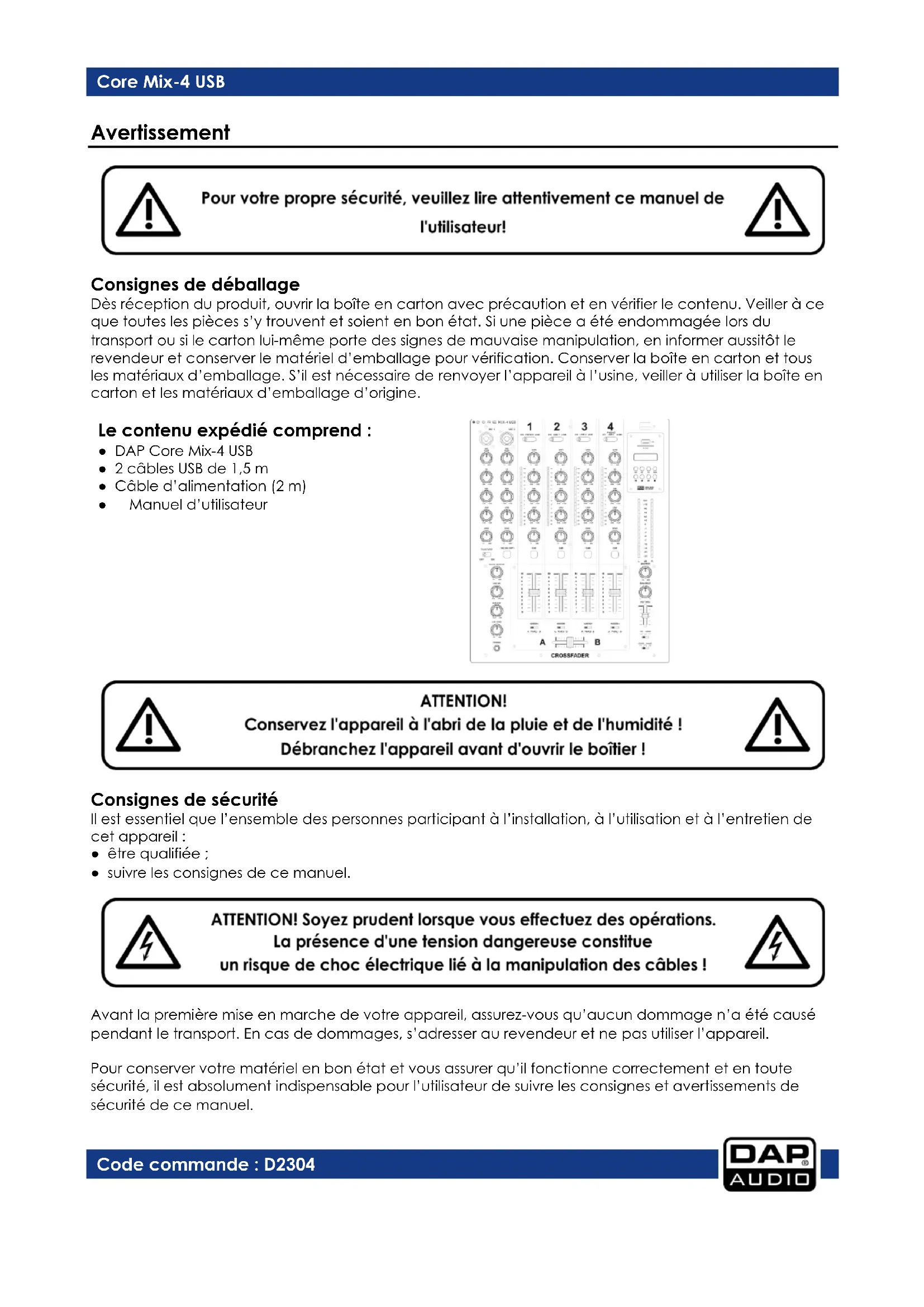

Avertissement
Pour votre propre sécurité, veuilles lire attentivement ce manuel de l'utilisateur!
Consignes de déballage
Dés réception du produit, ouvrir la boîte en carton avec précaution et en vérifier le contenu. Veiller à ce que toutes les pieces s'y trouvent et soient en bon état. Si une piece a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussiot le revendeur et conserver le matériel d'emballage pour vérification. Conserver la boîte en carton et tous les materiaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boîte en carton et les materiaux d'emballage d'origine.
Le contenu expédié comprend :
DAP Core Mix-4 USB
- 2 cables USB de 1,5 m
Cable d'alimentation (2 m)
- Manuel d'utilisateur
ATTENTION!
Conserve l'appareil à l'abri de la pluie et de l'humidité !
Débranchez l'appareil avant d'ouvrir le boîtier !
Consignes de sécurité
Il est essentiel que l'ensemble des personnes participant à l'installation, à l'utilisation et à l'entretien de cet apparéil :
- être qualifiée;
- suivre les consignes de ce manuel.
ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de chic électrique lié à la manipulation des cables!
Avant la première mise en marche de votre apparéil, assurez-vous qu'aucun dommage n'a été causé pendant le transport. En cas de dommages, s'adresser au revendeur et ne pas utiliser l' apparéil.
Pour conserver votre matériel en bon et vous assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.
Core Mix-4 USB
Veuillez noter que les dommages causés par tout type de modification manuelle apportée au système ne sont enaucun cas couverts par la garantie.
Cet appeareil ne contient aucune piece susceptible d'être réparée par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.
IMPORTANT :
Le fabriquant ne sera enaucn cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorises du systeme.
- Ne mettez jamais en contact le cordon d'alimentation avec d'autres cables! Manipuez le cordon d'alimentation et tous les cables reliés au courant secteur avec une extréme prudence!
N'enlevez jamais I'etiquetage informatif et les avertissements indiques sur I'appareil. - Ne couvrez jamais le contact de masse avec qui que ce soit.
- Ne laissez jamais trainer de câbles par terre.
N'inserez pas d'objets dans les orifices d'agration. - Ne connectez pas cet apparéil à un bloc de puissance.
N'allumez et n'eteignez pas le système à courts intervylles. Cela pourrait nuir à sa longéyite.
N'ouvrez et ne modifiez pas I'appareil. - Ne soumettez pas les prises à un niveau de signal plus élevé que celui requis pour faire fonctionner l'équipment à pleine puissance.
- Ne branchez pas de micros sur la console (ou sur la stagebox) pendant que l'alimentation fantôme est allumée. Pensez également à couper le système de monitoring / sonorisation en allumant ou en éteignant l'alimentation fantôme. Laissez le système s'ajusterpendant quelques secondes avant de régler les gains en entree.
Utiliser exclusivement l'appareil à l'intérieur et éviter tout contact avec de l'eau ou d'autres liquides. - Evitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.
- Debranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer! Prenez soit de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
Veillez a tous fairs faire fonctionner l'appareil une fois sa prise de terre connectee a la masse (Terre) du circuit electrique.
Veillez a ne pas utiliser de cables inadaptes ou defectieux.
Assurez-vous que les signaux dumelonier soient balances afin d'empêcher les parasites.
Veillez a bien utiliser des boites d'injection pour balancer les signaux non balances afin que tous les sianquents entrants soient clairs.
Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'amère.
Assurez-vous que le cordon d'alimentation n'est pas endommagé et ne comporte aucune éraflure.
Vérifiez régulierement l'appréil et le cordon d'alimentation.
Veillez a couper l'alimentation si vous allez change le cordon d'alimentation ou le cable de transmission des sianaux, ou selectionner l'interrupteur de mode d'entrée. - Combinées à un signal d'entrée élevé, les augmentations extrêmes de fréquences peuvent entraîner une saturation de l'équipement. Si cela se produit, il est nécessaire de réduire le niveau du signal d'entrée en utilisant le potentiamètre INPUT.
Pour rehausser une plage de fréquences, vous ne devez pas nécessairement les augmenter. Essayez plutôt de diminuer les fréquences environnantes. Cela évitera de faire saturer l'équipement situé derrière dans l'enchaînement de matériel de sonorisation. Vous préservez ainsi une réserve dynamique très utile (« hauteur »). - Evitez les boucles de masse! Prenez soin de tous jours brancher les amplificateurs de puissance et la table de mixage au même circuitélectrique, afin de garantir que la phase soit de même type!
Si vous hourte ou laissez tomber l'appareil, debranche-ile immediatement du courant electrique. Pour des raisons de securite, faire inspecter I'equipement par un technicien qualifie avant de le réutiliser.
Si I'appareil a ete exposé a un changement de tempereature extrme (apres le transport par exemple), ne pas le mettre immediatement sous tension. L'eau de condensation resultant de ce
Core Mix-4 USB
changement de températe peut endommager l'appareil. Laisser l'appareil hors tension jusqu'à ce qu'il ait atteint la températe ambiente.
- Si l'appareil DAP Audio ne fonctionne pas correctement, cesser immediatement de l'utiliser. Emballer l'appareil de façon sécurisée (de préférence, à l'aide des matériaux d'emballage d'origine) et le renvoyer au revendeur DAP Audio à des fins d'entretien.
- Les réparations, maintenances et branchements électriques doivent être effectuels par un technicien qualifié.
En cas de remplacement, utilisez uniquement des fusibles de meme type ou de meme calibre. - GARANTIE: d'un (1) an à compter de la date d'achat.
Conditions d'utilisation
Cet appeareil ne doit pas etre utilise en permanence. Des pauses regulières dans l'utilisation vous permettron de l'utiliser pendant une longue période sans problèmes.
Si cet appeareil est utilise d'une autre maniere que celle decrite dans ce manuel, il peut subir des degats entrainant l'annulation de la garantie.
Toute autre utilisation peut etre dangereuse et provoquer un court-circuit, des brulres, un chic electrique, etc.
L'utilisateur met non seulement sa propre sécurité en périt, mais également celle des autres!
Une mauvaise installation peut provoquer de graves dommages matériels et/ou physiques!
Branchement sur la prise secteur
Branchez la fiche d'alimentation de l'appareil sur la prise secteur.
Veillez à toujours connecter le cable de la bonne couleur au bon endroit.
| International | Câble UE | Câble Royaume-Uni | Câble USA | Broche |
| L | MARRON | ROUGE | JAUNE / CUIVRE | PHASE |
| N | BLEU | BLACK | ARGENTÉ | NEUTRE |
| © | JAUNE / VERT | VERT | VERT | TERRE (PROTECTION) |
Assurez-vous que votre apparéil est toujours connecté à une prise de terre !
Une mauvaise installation peut entrainer des dégats importants ainsi que des blessures graves!
Instructions de renvoi
S'acquitter de l'affranchissement postal de la marchandise renvoyee avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retard prépayé ne sera fourni.
Étiqueter clairément l'emballage à l'aide du numéro d'autorisation de renvoi (RMA – Return Authorization Number). Les produits returnés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au +31 (0)455 667 723, ou par courriel, à l'adresse aftersales@highlite.com et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être pré à fournir le numéro de modèle, le numéro de série ainsi qu'une brève description des raisons du renvoi. Veiller à bien emballer l'appareil, car tous les dommages subsis durant le transport et résultat d'un emballage inadéquat seront à la charge du client. Highlite se reserve le droit de réparer ou de remplacer le ou les produits, à sa propre désciétion. Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage UPS approprié ou une double boîte.
Remarque: si l'appareil est arrivagne d'un numero RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boite :
01)Votrenom
02) Notre adresse.
03) Voitré numéro de téléphone.
04) Une brève description des problèmes.
Réclamations
Le client est tenu de vérifier les marchandises livrées des leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Le transporter est responsable de tous les dommages ayant eu lieu durant le transport; par conséquent, les dommages doivent être signalés au transporter à réception de la marchandise.
En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultat du transport dans un dél d'un (1) jour suivant la réception de la livraison.
Toujours s'acquitter de l'affranchissement postal des biens returnés. Accompagner les marchandises renvoyées d'une dette définissant les raisons du renvoi. S'ils ne sont pas affranchis, les biens returnés seront refusés, sauf accord contraire par écrit.
Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un-delai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.
Les réclamations signalées dans les délays seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations,quelle qu'en soit la nature.
Description de l'appareil
La CORE MIX-4 USB est une table de mixage DJ à 12 entrées analogiques et 2 interfaces audio USB independantes. Celles-ci permettent de connecter plus simplement votre ordinateur portable en acheminant la sortie de votre logiciel de DJ directement à la Core MIX-4 USB. Ses envois FX variables et independants à chaque canal vous permettent de laisser libre cours à votre créativité et d'expérimenter en ajoutant des effets externes. Le_retour est contrôle par un petit fader de 40 cm situé dans la partie inférieure droite de la table.
La Core MIX-4 USB est équipée de 2 canaux microphone avec fonction d'égalisation à 3 bandes, d'une fonction talk-over et d'un commutateur ON/OFF qui permet au DJ de mixer en toute sécurité et facilité. Le contrôle des fréquences basses sur la sortie casque permet d'ajuster votre son favori. Tous les potentiamétres sont verrouillés sur le chassis interne pour une stabilité accrue. La Core Mix-4 USB possède un circuit imprimé séparé, ce qui facilité l'entretien. Elle est également équipée de sorties balancées et non-balancées avec fonction atténuation et d'un lecteur-enregistreur MP3. Le module MP3 vous permet d'enregistre vos performances live directement sur un dispositif de stockage USB ou SD.
\section*{Caracteristiques}
- Alimentation: 100-240 V C.A., 50 / 60 Hz
- Consommation : 13 W
- 2 interfaces audio USB pour PC / MAC
- Faders VCA de 60 mm
- Enregistreur MP3 USB/SD
- Envoi / retour FX variable pour chaque canal
Vumetre LED pour chaque canal - Fusible : T1A/250 V

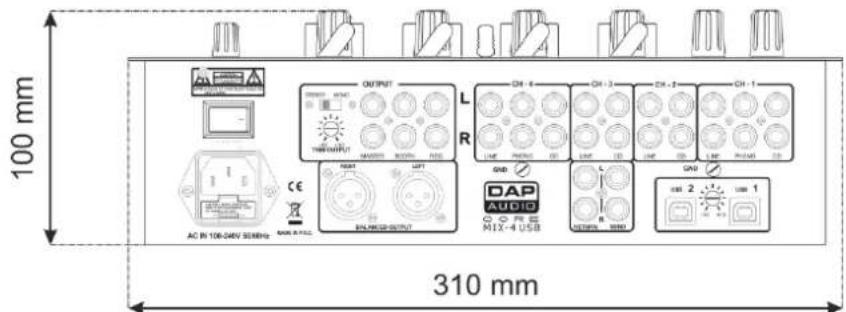

Dimensions: 378 × 310 × 100 mm (I × L × H) - Poids: 5,4 kg.

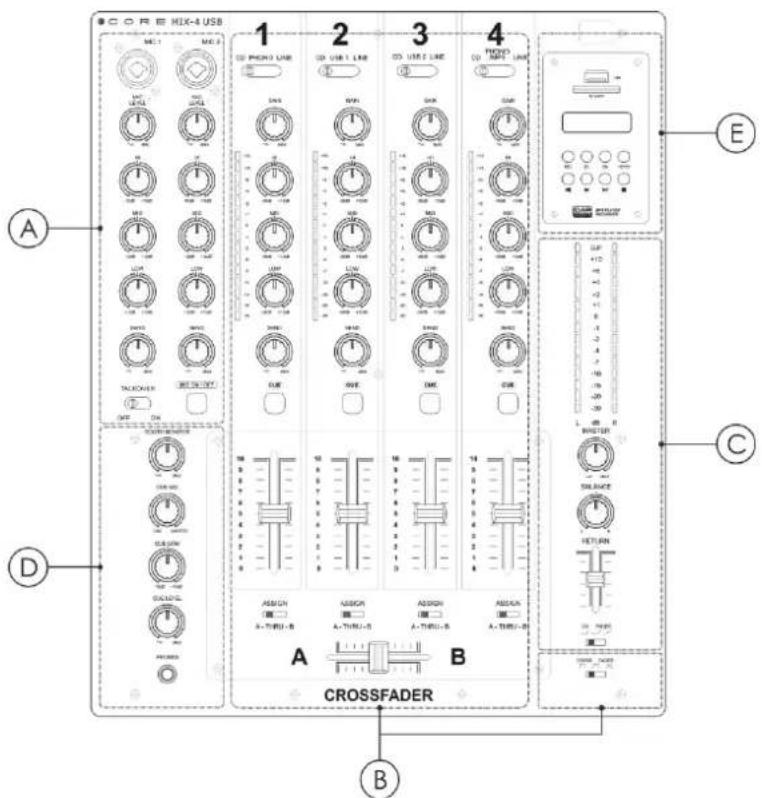

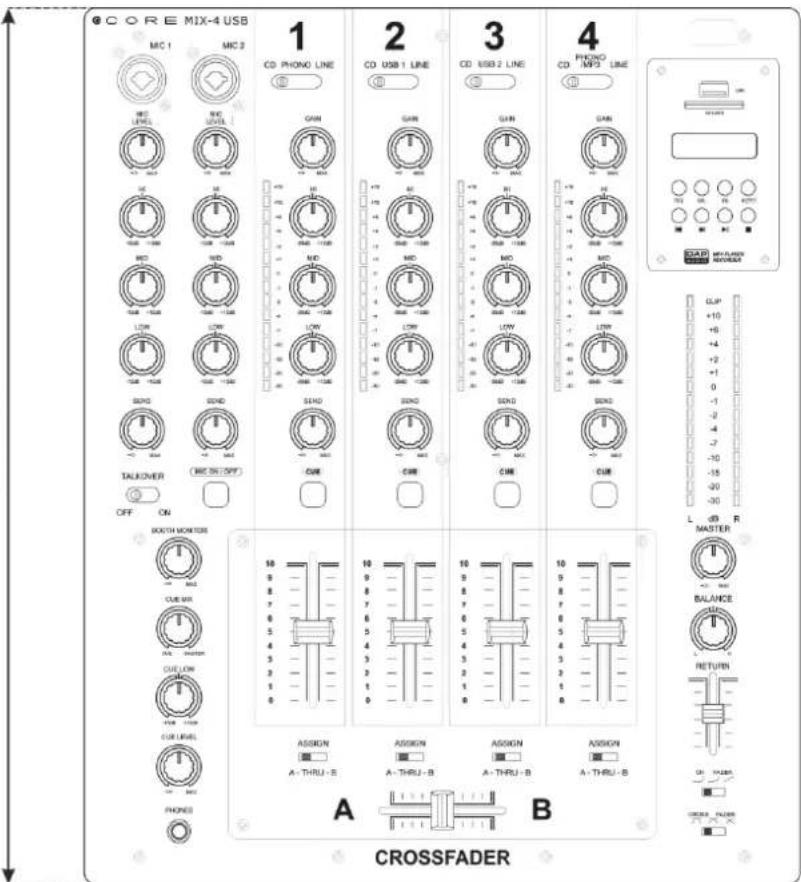

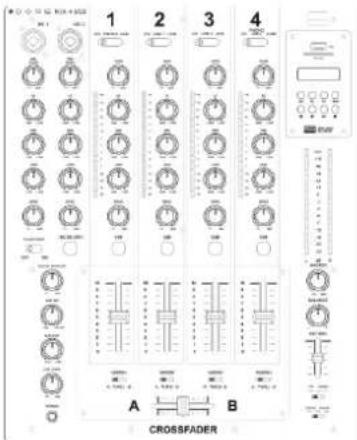

Présentation
Scheme 1
Canaux microphone
Canaux principaux
Section master
Module d'enregistrement

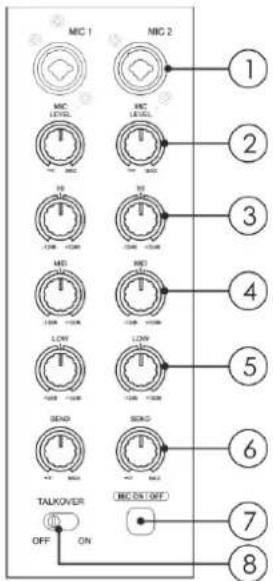

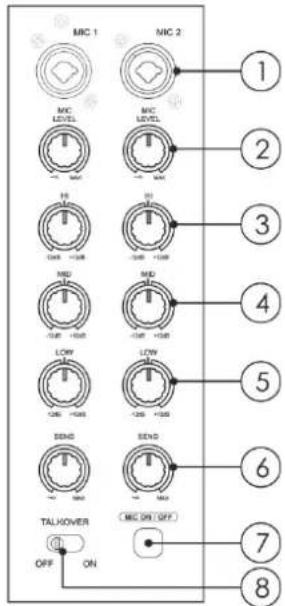

Canaux microphone
Scheme 2
Section casque
Entree combo microphone (XLR / jack de 6.3 mm)
(2) Niveau du microphone.
③ Contrôle Hi (féquences aigués)
(4) Contrôle Mid (féquences médiums)
(5) Contrôle Low (féquences basses)
(6) Contrôle du niveau d'envoi
⑦ Interrupteur ON/OFF du micro
8 Interrupteur du talk over

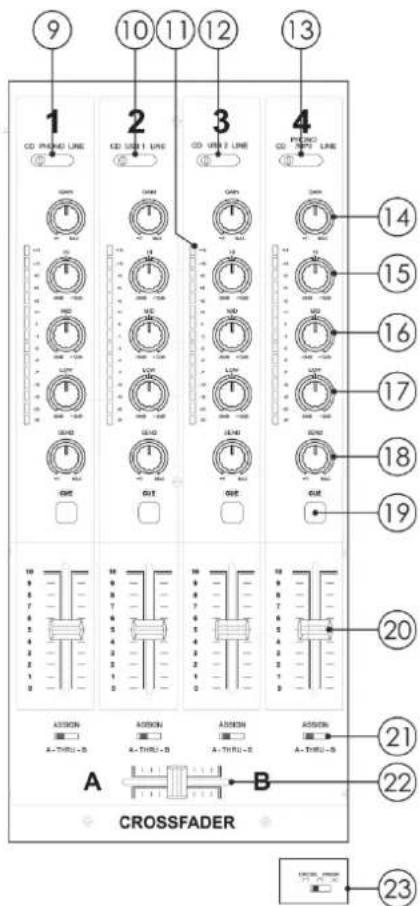

Canaux principaux
9 Interrupteur de selection (Cd / Phono / Line)
10 Interrupteur de selection (CD / USB1 / Line)
(11) Vumetre de canal
(12) Interrupteur de selection (CD / USB2 / Line)
Interrupteur de selection
CD/Phono-MP3/Line)
(14) Gain
(15) Contrôle Hi (féquences aigués)
(16) Contrôle Mid (féquences médiuns)
(17) Contrôle Low (féquences basses)
(18) Contrôle du niveau d'envoi
(19) Bouton Cue
(20) Fader de canal
(21) Interrupteur Assign (assignment)
(22) Crossfader
23 Interrupteur X-Fader (inversement du crossfader)
Scheme 3

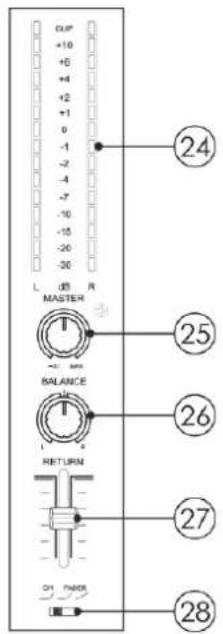

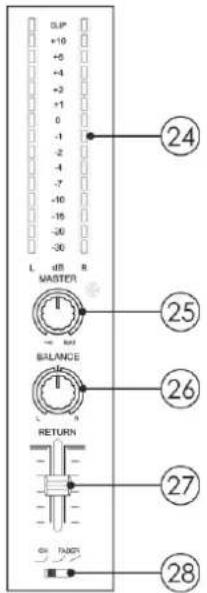

Section master
Scheme 4
Vumetre du signal L/R de la sortie
25 Contrôle du volume Master (général)
(26) Balance
(27) Fader Return (retour)
28 Interrupteur de selection de courbe du fader

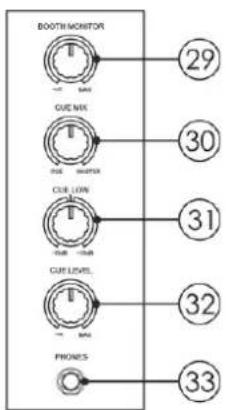

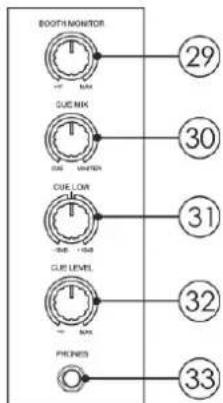

Section casque
Scheme 5
29 Booth monitor (monitoring de la cabine)
30 Contrôle Cue mix
(31) Contrôle Cue low
(32) Contrôle Cue level
33 Sortie casque

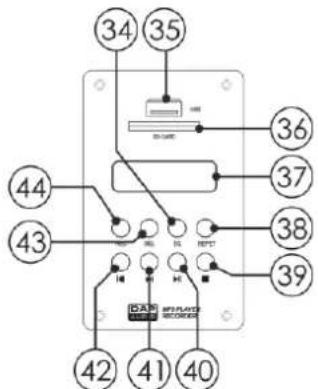

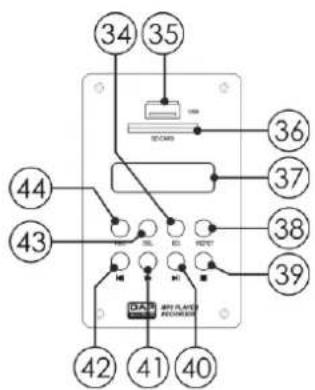

Module d'enregistrement
34 Bouton EQ
(35) Port USB A
Fente pour carte SD
37 Ecran LCD
Bouton Repeat (répetition)
39 Bouton Top
40 Play/Pause
41 Skip
42 Skip
Bouton Del (effacement)
Bouton Rec (enregistrement)
Scheme 6

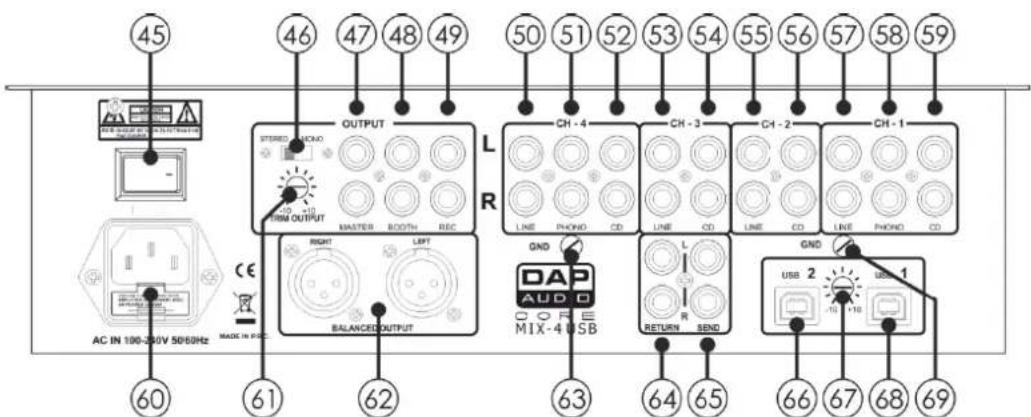

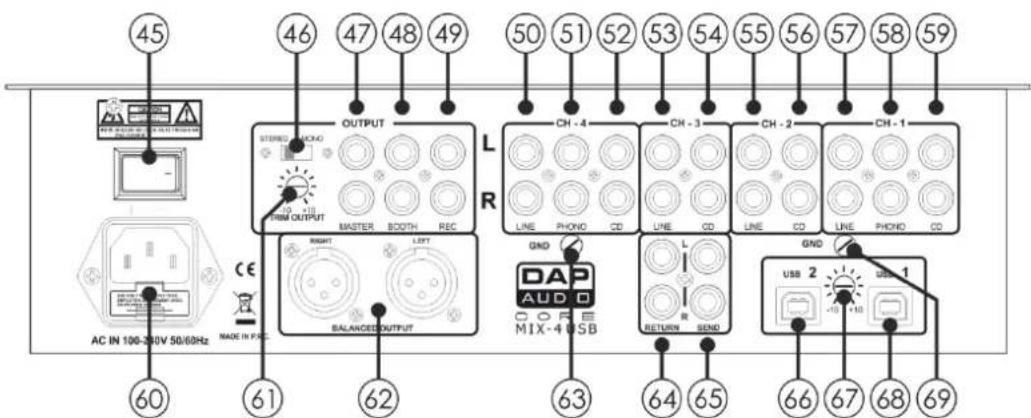

Panneau arrête
Scheme 7
45 Interrupteur d'alimentation ON/OFF
46 Commutateur Stereo/Mono
47 Sortie Master, RCA asymétrique
48 Sortie Booth, RCA asymétrique
49 Sortie Rec, RCA asymétrique
50 Entrée ligne du canal 4, RCA
(5) Entrée Phono canal 4, RCA
52 Entre CD canal 4, RCA
(53) Entrée ligne du canal 3, RCA
(54) Entreé CD canal 3, RCA
55 Entrée ligne du canal 2, RCA
56 Entre CD canal 2, RCA
57 Entrée ligne du canal 1, RCA
58 Entrée Phono canal 1, RCA
59 Entrée CD canal 1, RCA
40 Connecteur d'alimentation IEC 100-
240V+fusibleT1A/250V
61 Contrôle Trim output (sortie de l'atténuation)
62 Sortie Master, XLR symétrique
63 Connexion de mise à la terre
64 Retour
(65) Envoyer
(66) Entre 2 USB B
67 Contrôle de niveau USB
68 Entre 1 USB B
69 Connexion de mise à la terre
Installation
Retirez tout le matériel d'emballage de la Core Mix-4 USB. Veillez à ce que la mousse et le plastique de rembourse soient complètement retirés. Branchez tous les cables.
Débranche toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien a celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement.
Noms et fonctions
Canaux microphone
Cette entrée, de type XLR balancéelectroniquement, permet de brancher des microphones à basse impédance. Elle génére très peu de bruit et de renflement. Lors de la connexion d'un microphone, assurez-vous que la broche d'assignation soit la bonne. Assurez-vous de toujours consulter le manuel du microphone que vous poulez brancher. L'entrée XLR n'est pas adaptée au branchement d'une console de mixage, d'une unité d'effets, etc. Vous devez utiliser les entrées LINE pour brancher ce genre d'appareils.
Remarque : lors de la connexion de sources de signaux, assurez-vous que les faders des canaux correspondants et les faders master sont régles sur le minimum.
Si tel n'est pas le cas, le branchement pourra générer des bruits parasites.
02) Niveau du microphone
Utilisez les faders pour contrôler le niveau des canaux 1 et 2 du microphone.
04/03/05) Égalisation Hi / Mid / Low du canal
Chaque canal est composé d'une égalisation à 3 bandes. Le plateau des fréquences d'égalisation des aigués (03) et basses (05) est fixé respectivement à 12 kHz et 80 Hz. La fréquence centrale du contrôle des mediums (04) est de 1 kHz. La coupure max. de la bande des fréquences basses, mediums et aigués est respectivement de -30 dB, -35 dB et -15 dB. L'amplification max. des trois bandes de fréquences est de +12 dB. Leurs potentiamétres disposent d'un cran central qui correspond à la position « OFF ». Le fait de tourner le contrôle du niveau de l'égaliseur sur la droite ou sur la gauche a pour effet d'amplifier ou d'affenuer le signal.
De fines modifications produit en général les mêleurs résultats. Évitez de faire des réglages trop prononçés de la bande Mid.
Scheme 8
06) Contrôle du niveau de l'envoi
Ce contrôle permet de régler le niveau du canal dans le mixage d'envoi.
07) Interrupteur ON/OFF du micro
Permet d'activer ou de désactiver les canaux micro.
08) Interrupteur du talk-over
Si la fonction de talk-over est activée, le volume des canaux 1 à 4 est automatiquement attenué de 12 dB pendant l'utilisation du microphone pour DJ.
Canaux principaux
09) Interrupteur de selection (CD / Phono / Line)
Cet interrupteur permet d'associer à un canal soit deux ensembles d'entretes, soit le lecteur SD intégré. Placez le selectable sur la position Phono si vous souhaitez brancher une platine sur l'entrée aux/phono (58) située sur le panneau arrêté.
10) Interrupteur de selection (CD / USB1 / Line)
Cet interrupteur permet de désir parmi trois ensembles d'entrees.
12) Interrupteur de selection (CD / USB2 / Line)
Cet interrupteur permet de désir parmi trois ensembles d'entrees.
13) Interrupteur de selection (CD / Phono - MP3 / Line)
Cet interrupteur permet d'associer à un canal soit trois ensembles d'entres, soit le lecteur USB / SD intégré.
14) Gain
Ce contrôle permet d'harmoniser le moyen possible les apparciels connectés à votre Core Mix-4 USB. Une fois le master et le fader master places sur 3 / 4 , réglez le gain d'un signal d'entrée elevé de telle manière que les LEDs rouges des vumêtres de canal (11) ne s'allument pas.
15)/16)/17) Égalisation Hi / Mid / Low
Chaque canal est equipé d'une égalisation à 3 bandes. Les fréquences centrales des bandes Hi (15), Mid (16) et Bass (17) sont fixées respectivement à 12 kHz, 1 kHz et 80 Hz. La coupure et l'amplification des 3 bandes sont fixées respectivement à -26 dB et +12 dB, chaque potentiamètre disposant d'un cran central qui correspond à la position « OFF ». Le fait de tourner le contrôle du niveau de l'égaliser sur la droite ou sur la gauche a pour effet d'amplifier ou d'attenuer le signal. De fines modifications produit en général lesassageurs résultats. Évitez de faire des réglages trop prononcés de la bande Mid.
Scheme 9
18) Contrôle du niveau de l'envoi
Ce contrôle permet de régler le niveau du canal correspondant dans le mixage d'envoi.
19) Boulon Cue
Le bouton Cue (écoute pré-fader) permet d'acheminer l'entrée du canal vers la section moniteur de manière à ce qu'elle ne soit pas affectée par le réglage du fader volume appliqué au canal individuel. Il est possible d'assigner simultanément plusieurs canaux au bus Cue.
20) Fader de canal
Ces faders permettent de contrôler le niveau des canaux 1-4 dans le mix master.
21) Interrupteur Assign (assignation)
Cet interrupteur permet d'assigner un canal à l'un des deux côtes du crossfader (A ou B). En position Thru, le canal n'est pas assigné au crossfader.
22) Crossfader
Le crossfader permet de mélanger uniformément plusieurs canaux entre eux.
23) Interrupteur X-Fader (inversement du crossfader)
Cet interrupteur permet de selectionner l'un des trois types de courbe de reponse du crossfader.
Le réglage de gauche génére une courbe se caractérisant par une montée rapide du signal. (Dés que le niveau du crossfader s'éloigne du côte A, le son du canal B est reproduit).
Le reglage de droite genere une courbe dont la montée reste neutre pendant le mouvement du crossfader.
Le reglage du milieu génére une courbe intermédiaire se trouvant a mi-chemin entre les deux autres courbes.
Section master
Scheme 10
24) Vumetre de la sortie du signal L/R
Ce vumetre à étapes est conçu avec des LEDs. Les LEDs vertes correspondant aux valeurs -30, -20, -15, -10, -7, -4, -2, -1 et 0 dB. Les LEDs jaunes correspondant aux valeurs +1, +2, +4 et +6 dB. Les LEDs rouges correspondant à la valeur +10 dB et indiquent un possible écrêtage.
La précision des indications de niveau permet de contrôler à tout moment le niveau de sortie du signal et de l'adapter aux autres apparèils. Si la LED d'échéage s'allume, in convient de baisser le contrôle Master (25).
25) Contrôle du volume Master
Ce contrôle permet d'ajuster le niveau de volume des sorties Master RCA (47) ou XLR (62).
26) Balance
Ce bouton permet de régler la balance entre la sortie de gauche et celle de droite.
27) Fader Return (retour)
Ce fader permet de contrôler le niveau de l'entrée Return (64) dans le mix master.
28) Interrupteur de selection de la courbe du fader
Cet interrupteur permet de seLECTIONner la courbe de tous les faders.
Section casque
Scheme 11
29) Booth monitor (monitoring de la cabine)
Ce bouton permet d'ajuster le volume de la sortie Booth Monitor (48).
30) Contrôle Cue mix
Ce contrôle permet d'éçouter dans le casque un mixage de l'audio du monitoring (cue) et du programme (master). Le fait de tourner le potentiamètre à gauche permet d'entendre seulement l'audio cue. Tourné à droite, il permet d'entendre seulement l'audio du programme.
31) Contrôle du Cue Low
Ce contrôle permet d'amplifier ou de couper les fréquences basses de la sortie Headphones (33) dépassant 15 dB.
32) Contrôle Cue Level
Ce contrôle permet d'ajuster le volume de la sortie Headphones (33).
33) Sortie Headphones (casque)
Cette sortie permet de brancher deux casques à l'impédance comprise entre 32 et 600 Ohms.
Cette prise TRS 6,3 mm (1/4") est câblée de la manière suivante : pointe = gauche, anneau = droite, corps = terre.
Core Mix-4 USB
Attention : en fonction du type de casque branché sur le jack, la Core Mix 4 peut générer des niveaux de sortie très élevés dans la sortie casque. Avant de brancher le casque, prenez donc soit de baisser au minimum le contrôle de sortie en le tournant sur la gauche. Soyez conscient du fait qu'une écoute à des niveaux de volume élevé pendant une longue période peut cause des dommages auditifs !
Module d'enregistrement
Scheme 12
34) Bouton EQ
Ce bouton permet de selectionner une courbe d'égalisation prédéfinie. Vous pouvez désir entre : aucune - Pop - Rock - Bass - Jazz - Classic.
35) Port USB
Ce port permet d'insérer une clé USB.
36) Port pour carte SD
Ce port permet d'insérer une carte SD/MMC. Les points de contact de la carte doivent être orientés vers le bas.
37) Écran LCD
38) Repeat/FF
Tapotecz sur le bouton Repeat pourCHOISIR entre : la repetition d'une piste seule, la repetition du contenu de la clé USB / carte SD ou la désactivation de la repetition.
Le fait d'appuyer et de maintainir enforcé ce bouton permet de reculer rapidement dans la piste en cours de lecture.
39) Bouton top
Ce bouton permet d'arrêter la lecture / l'enregistrement.
Ce bouton permet de lancer la lecture. Appuyez une fois dessus pour faire demarrer la lecture, deux fois pourmettre celie-ci en pause et une nouvelle fois pour reprendre la lecture.
41)Skip
Ce bouton permet de passer à la piste suivante.
Le fait d'y appuyer dessus et de le maintainir enforcé permet de reculer rapidement dans la piste en cours de lecture.
42)Skip
Ce bouton permet de revenir au début de la piste en cours de lecture ou de selectionner une piste à écouter.
Appuyez sur ce bouton pendant la lecture. « Del One? » apparait à l'écran. Appuyez à nouveau sur le bouton pour effacer la piste en cours de lecture. « Success » apparait alors à l'écran.
44) Bouton Record (enregistrement)
Ce bouton permet de lancer l'enregistrement du mixage master independament du contrôle Master (25).
Remarque: en fonction de la clé USB ou de la carte SD que vous utilisez, il est possible que l'enregistrement démarre après quelques secondes.
Panneau arrête
Scheme 13
45) Interrupteur d'alimentation ON/OFF
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
46) Commutateur Stereo/Mono
Si le commutateur est sur Mono, la sortie Master permet de combiner les canaux gauche et droit de maniere monophonique.
47) Sortie Master RCA asymétrique
Cette sortie permet de connecter un amplificateur disposant d'entrees asymétriques.
48) Sortie Booth RCA asymétrique
Cette sortie permet de connecter un amplificateur disposant d'entrees asymétriques.
Cette sortie permet de connecter un appareil d'enregistrement.
Cette entree permet de connecter un appareil de niveau ligne.
Cette entree permet de connecter une platine.
Cette entree permet de connecter un lecteur de CD.
Cette entree permet de connecter un appareil de niveau ligne.
Cette entree permet de connecter un lecteur de CD.
Cette entree permet de connecter un appareil de niveau ligne.
Cette entree permet de connecter un lecteur de CD.
Cette entree permet de connecter un appareil de niveau ligne.
Cette entree permet de connecter une platine.
Scheme 14
Permettent de connecter un lecteur de CD.
60) Connecteur d'alimentation IEC 100-240 V + fusible T1A/250 V
Ce connecteur permet de brancher le cable d'alimentation fourni. Branchez l'une des extrémités du cordon d'alimentation sur le connecteur et l'autre sur la prise secteur. Utilisez l'interrupteur d'alimentation pour allumer l'unité et la faire fonctionner. Remarque : avant de brancher l'unité, assurez-vous que la tension d'alimentation correspond à cette du produit. Remplacez le fusible uniquement avec un fusible de même type (T1A).
61) Contrôle TRIM OUTPUT (sortie de l'atténuation)
Ce contrôle permet demettre a niveau de maniere optimale la sortie Master avec voire amplificateur. Remarque: le fait de tourner le contrôle complètement sur la gauche annule tout signal de sortie.
62) Sortie Master XLR symétrique
Cette sortie permet de connecter un amplificateur disposant d'entrees symétriques.
63) Connexion de mise à la terre
Cette connexion permet de brancher la prise de terre de votre platine.
64) Return
Permet de connecter les sorties (stéreo) de votre processeur d'effets.
65) Send
Permet de connecter les entrées (stéreo) de votre proceseur d'effets.
66) Entre 2 USB B
Cette entree permet de connecter un PC ou un Mac par le biais du logiciel DJ.
67) Contrôle du niveau USB
Ce contrôle permet de régler le niveau des entrées USB.
68) Entre 1 USB B
Cette entree permet de connecter un PC ou un Mac par le biais du logiciel DJ.
69) Connexion de mise à la terre
Cette connexion permet de brancher la prise de terre de votre platine.
Fonctionnement
Comment remplacer un crossfader
Le remplacement d'un crossfader devrait etre confi a un technicien qualifie. Les dommages causés par un remplacement incorrect ne sont pas couverts par la garantie.
Comment refirer la partie couvrant les faders
Scheme 15
01) Retirez les boutons des faders (indiqués par le cercle en pointillés).
02) Devissez et retirez les quatre vis (indiquées par des cercles).
03) You pouvez alors refirer la partie couvrant les faders.
04) L'accès aux faders et au crossfader est dégagé.
Comment replacer un fader
01) Devissez et retirez la vis supérieure (indiquée par un cercle).
02) Devissez et retirez les deux vis inférieure (indiquées par des cercles en pointillés).
03) Retirez avec précaution le fader et débranchez-le de son connecteur.
Attention!
Le fader est connecté par deux types de vis différents.
Assurez-vous de remettre la bonne vis au bon endroit lors du montage du nouveau fader.
04) Branchez le nouveau fader sur le connecteur, puis remettez-le en place avec précaution.
05) Remettez en place la partie couvrant le fader et revissez-la.
Comment remplacer le crossfader
01) Devissez et retirez les quatre vis (indiquées par des cercles en pointillés).
02) Retirez avec précaution le fader et débranchez-le de son connecteur.
03) Branchez le nouveau fader sur le connecteur, puis remettez-le en place avec précaution.
04) Remettez en place la partie couvrant le fader et revissez-la.
Scheme 18
Utilisation de la Core Mix-4 USB avec un logiciel PC pouvant acceder à une seule carte son
Si le logiciel pour PC que vous pensez utiliser avec les deux ports USB, USB1 (68) et USB2 (66), fonctionne avec une seule carte son, vous doivent installer le Gratisiciel ASIO4ALL. Ce dernier est teléchargeable sur www.asio4all.com.
Une fois le logiciel installé, assurez-vous que les réglages correspondant à ceux représentés dans le schéma 19.
Scheme 19
Si you utilisez un Mac, you pouez utilise les reglages audio et Midi pour configurer le logiciel.
Scheme 20
Cables de branchement
Prenoz soit de vos cables en les tenant toujours par les fiches et en evitant de les nouer ou de les tordre. Leur longévite et leur robustesse en sont améliorées. Vérifiez régulièrement vos cables. De nombreux problèmes (mauvais contacts, interférences de terre, décharges, etc.) sont liés à l'utilisation de cables inadaptés ou en mauvais état.
Dans le cadre de ces utilisations, l'appareil est pourvu de prises TRS et XLR 1/4" permettant de connecter facilement la plupart des appareils professionnels de sonorisation. Suivez les exemples ci-dessous pourmettre au point votre propre configuration.
Maintenance
La DAP Audio Core Mix-4 USB ne requiert presque aucune maintenance.
Cependant, vous doivent veiller à ce que l'appareil reste propre.
Débranche la prise de courant puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sous chaque prétexte l'appareil dans un liquide. N'utilisez ni alcool ni solvants. Assurez-vous que les branchements sont propres. Débranche l'alimentation electrique et nettoyez les branchements à l'aide d'un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher sur l'alimentation electrique.
Remplacement d'un fusible
Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourrait en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous.
01) Debranchez l'appareil de la prise de courant.
02) Insérez un tournevis à tête plate dans la rainure située sur le couvercle du fusible. Retirez avec précaution le couvercle. Cela permet au fusible de sortir de son emplacement.
03) Retirez le fusible usage. S'il est brun ou translucide, c'est qu'il a grillé.
04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le couvercle. Assurez-vous d'utiliser un fusible de même type et spécification. Consultez l'étiquette des spécifications du produit pour plus de détails.
Résolution des problèmes
DAP Audio Core Mix-4 USB
Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples. Pour ce faire, vous doivent suivir les étapes suivantes dans l'ordre afin de couver une solution. Dés que l'apparil fonctionne à nouveau correctement, ne suivez plus les étapes suivantes.
01) Si l'appareil ne fonctionne pas correctement, débranchez-le.
02) Vérifiez l'alimentation de la prise murale, les câbles, les branchements, etc.
03) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranche l'appareil.
04) Si rien ne se produit au bout de 30 secondes, débranchez l'appareil.
05) Rapportez l'appareil à votre revendeur DAP Audio.
Caracteristiques du produit
| Canaux d'entrée : | 2 entrées microphone, combo XLR / jack8 prises de ligne, RCA2 entrées phono, RCA2 x USB, type B1 x retour, RCA |
| Canaux de sortie : | 1 x entrée Record, RCA1 x cabine, RCA1 x sortie master asymétrique, RCA1 x sortie master symétrique, XLR1 x casque, jack TRS de 6,3 mm1 x envoi, RCA |
| Port USB : | interface entrée/sorting audio pour PC & Mac, 48 kHz, 16 bits |
Égaliseur de canal :
| Fréquences aiguës : | 13 kHz |
| Plage des fréquences aiguës : | -26 dB / +12 dB |
| Fréquences Médiums : | 1 kHz |
| Plage des fréquences Médiums : | -26 dB / +12 dB |
| Fréquences basses : | 70 Hz |
| Plage des fréquences basses : | -26 dB / +12 dB |
Égalisation du microphone :
| Fréquences aiguës : | 5 kHz |
| Plage des fréquences aiguës : | -12 dB / +12 dB |
| Fréquences Médiums : | 800 kHz |
| Plage des fréquences Médiums : | -12 dB / +12 dB |
| Fréquences basses : | 120 Hz |
| Plage des fréquences basses : | -12 dB / +12 dB |
| Réponse en fréquence : | 20 Hz - 20 kHz |
| T.H.D. : | <0,1 % |
| Alimentation : | 100-240 V C.A., 50 / 60 Hz |
| Consummation : | 13 W |
| Fusible : | T1A/250 V |
| Dimensions : | 378 x 310 x 100 mm (I x L x H) |
| Poids : | 5,4 kg |
La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.
Site web: www.Dap-audio.info
Adresse électronique : service@highlite.com
378 mm
