UML 19 - Moniteur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Moniteur BOSCH UML 19, écran 19 pouces, résolution 1280 x 1024, technologie LCD, temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1.
Utilisation	Idéal pour les applications professionnelles, la surveillance vidéo et les environnements de travail nécessitant une haute précision d'affichage.
Maintenance et Réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter un service après-vente agréé pour les réparations.
Sécurité	Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'humidité et aux températures extrêmes. Débrancher l'appareil avant toute intervention.
Informations Générales	Garantie de 2 ans, compatibilité avec les systèmes d'exploitation courants, connectivité VGA et DVI, poids 5 kg.

FOIRE AUX QUESTIONS - UML 19 BOSCH

Comment connecter mon moniteur BOSCH UML 19 à un ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous que les deux appareils sont éteints avant de les brancher.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez également de tester une autre prise.

Comment ajuster la luminosité de mon moniteur ?

Utilisez les boutons de menu situés sur le moniteur pour accéder aux paramètres d'affichage, puis ajustez la luminosité selon vos préférences.

Pourquoi l'image de mon moniteur est-elle floue ?

Assurez-vous que la résolution de votre ordinateur est compatible avec celle du moniteur. Vous pouvez aussi vérifier les câbles pour vous assurer qu'ils sont bien connectés et en bon état.

Comment réinitialiser mon moniteur BOSCH UML 19 ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Le son de mon moniteur ne fonctionne pas, que faire ?

Vérifiez que le volume n'est pas coupé ou au minimum. Assurez-vous également que le moniteur est correctement configuré pour utiliser les haut-parleurs intégrés.

Mon moniteur affiche un message d'erreur, que faire ?

Notez le message d'erreur et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de débrancher le moniteur pendant quelques minutes avant de le rebrancher.

Comment changer l'orientation de l'affichage sur mon moniteur ?

Accédez au menu de configuration de votre ordinateur et modifiez les paramètres d'affichage pour changer l'orientation selon vos besoins.

Mon moniteur ne détecte pas le signal, que faire ?

Vérifiez que le câble est bien connecté entre le moniteur et l'ordinateur. Essayez également de redémarrer les deux appareils.

MODE D'EMPLOI UML 19 BOSCH

en Guide de l'utilisateur

Table des matieres

1 S é c u r i t é

1.1 Consignes de sécurité importantes 5
1.2 Consignes de sécurité 7
1.3 Avis importants 7
1.4 Assistance technique et service à la clientèle 12

2 Déballage 13

2.1 Lieste des pieces 13

3 Accès et connexions 14

3.1 Panneau de contrôle 14
3.2 Panneau inférieur 14

4 Description 15

4.1 Caracteristiques 15
4.2 Alimentation 15

5 Installation du moniteur 16

5.1 Ventilation 16
5.2 Installation sur un bureau 16
5.3 Connexion au secteur 16
5.4 Connexion du signal audio au moniteur 17
5.5 Connexion du signal video PC au moniteur 17

5.5.1 Connexion HDMI 17

5.5.2 Connexion DVI 17
5.5.3 Connexion VGA 17

6Réglage du moniteur 18

6.1 Navigation dans le panneau avant 18
6.2 Utilisation de l'affichage à l'écran (OSD) du moniteur 18
6.3 Menus d'affichage à l'écran (OSD) 19

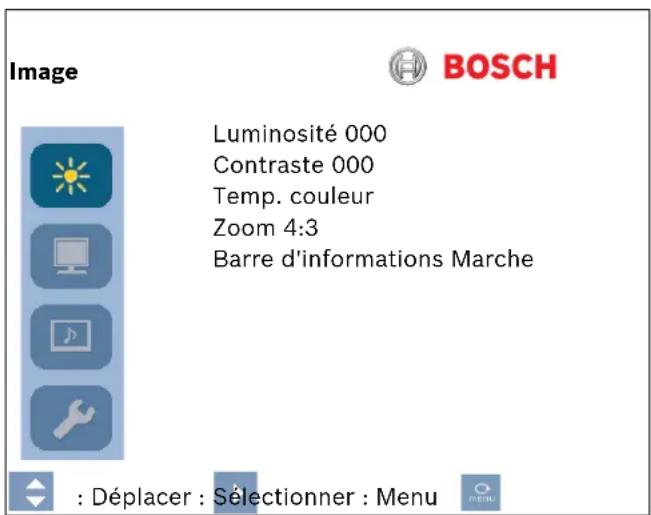

6.4 Menu Image 20

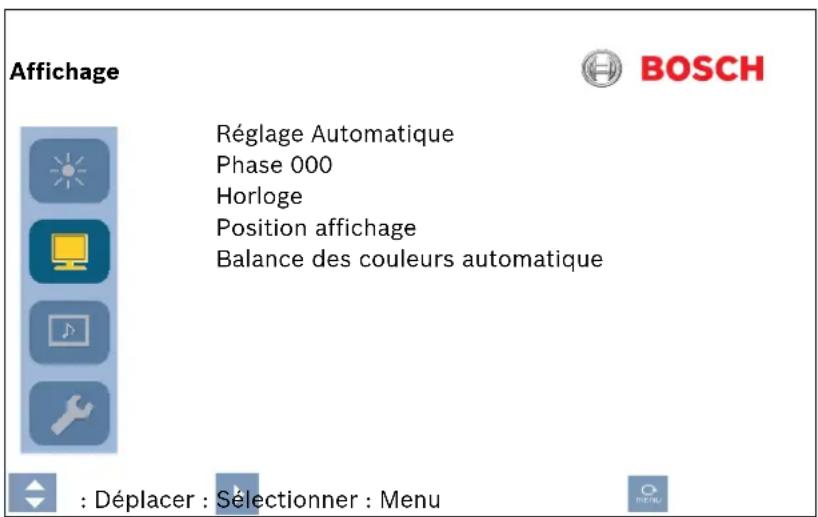

6.5 Menu Affichage 21

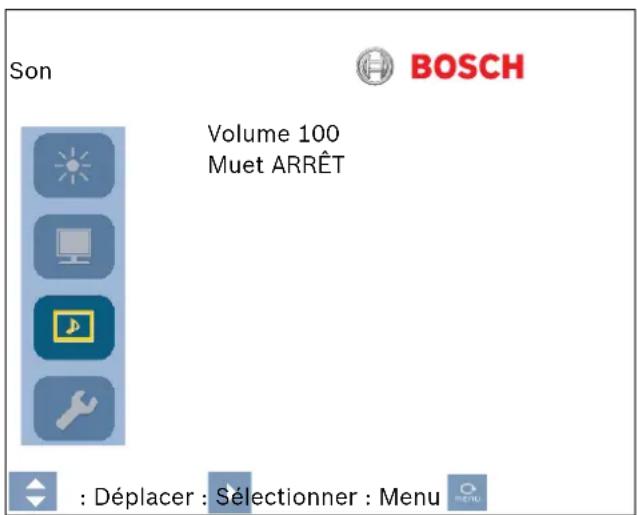

6.6 Menu Son 22

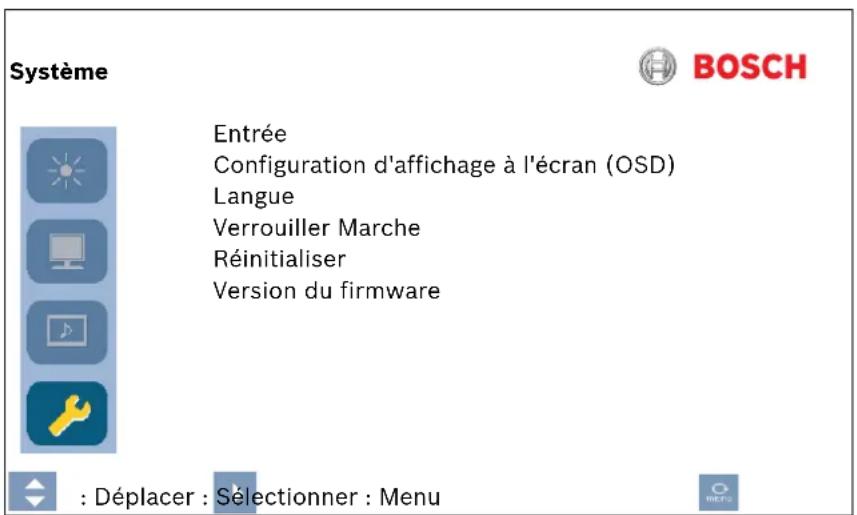

6.7 Menu Système 23

7Gestion de I'energie 24

7.1 Consommation 24
7.2VoyantLED 24

8 Dépannage 25

9 Maintenance 26

10 Caracteristiques techniques 27

1

s

e

C

u

r

1.1 Consignes de sécurité importantes

Lisez et suivez l'ensemble des consignes de sécurité ci-après et conservez-les pour référence. Respectez les avertissements repris sur l'appareil et dans les consignes d'utilisation avant toute utilisation.

1. Nettoyage - Débranchez l'appareil avant de le nettoyer. Suivez les consignes fournies avec l'appareil. En règle générale, un chiffon sec suffit au nettoyage, mais vous pouvez également utiliser un chiffon humide non pelucheurs ou une peau de chamois. N'utilise pas de nettoyants liquides ou en aérosol.
2. Sources de chaleur - N'installez pas l'appareil à proximé de sources de chaleur telles qu'un radiateur, un système de chauffage, un four ou tout autre dispositif générant de la chaleur (amplificateurs, etc.).
3. Ventilation - Les orifices d'aération du boîtier de l'appareil sont conçus pour empêcher toute surchauffe et assurer un bon fonctionnement. N'obstruez enaucun cas les orifices d'aération. Ne placez pas l'appareil dans un boîtier qui neprésenterait pas une aération adequate et ne respecterait pas les consignes du fabricant.
4. Eau - N'utilisez pas l'appareil à proximé d'un point d'eau, par exemple près d'une baigmoire, d'un lavabo, d'un évier, d'un panier à linge, dans une cave humide ou près d'une piscine, dans une installation extérieure ou dans toute autre zone exposée à l'humidité. Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.
5. Infiltration de liquide ou introduction d'objects - N'introduisez jamais d'objet dans les orifices de l'appareil. Ces objets peuvent enter en contact avec des points de tension représentant un risque de court-circuit de certains composants pouvant provoquer un incendie ou une électrocution. Évitez de renverser des substances liques sur l'appareil. Ne place pas d'objets replis de liquides, tels que des vases ou des verres, sur l'appareil.
6. Orage - Pour une protection accrue en cas d'orage, ou si vous n'vez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez l'appareil de la prise murale et déconnectez le système de câblage. Cette opération permet d'éviter l'endommagement de l'appareil en cas d'orage ou de surtension des lignes électriques.
7. Réglage des commandes - Procedez uniquement au réglage des commandes tel qu'indiqué dans les consignes d'utilisation. Tout autre réglage risquérait d'endommager l'appareil. L'utilisation de commandes, de régages ou les applications autres que ceux spécifiés présente un risque d'exposition dangereuse aux radiations.
8. Surcharge - Ne soumettez pas les prises de courant ou les rallonges à une surcharge afin d'éviter tout risque d'incendie ou d'électrocution.
9. Protection de la fiche et du cordon d'alimentation - Protégez la fiche et le cordon d'alimentation en évitant qu'ils ne soient piétinés ou pincés par des objets au niveau des prises électriques et de la sortie de l'appareil.

10. Coupure de l'alimentation - Les apparêls sont sous tension dés que le cordon d'alimentation est branché sur la source d'alimentation. Le débranchement du cordon d'alimentation permet de couper l'alimentation de tous les apparêls.

11. Alimentation - Utilisez exclusivement le type d'alimentation indiqué sur l'étiquette. Avant de poursuivre, coupez l'alimentation du cable à installer sur l'appareil.

12. Pour les apparèils nécessitant une batterie, reportez-vous aux consignes d'utilisation.

13. Pour les apparèils nécessitant une alimentation externe, utilisez exclusivement les sources d'alimentation homologuees ou recommendees.
14. Pour les apparèils nécessitant une source d'alimentation limitée, utilisez une source d'alimentation conforme à la norme EN60950. L'utilisation d'autres types de source d'alimentation risquerait d'endommager l'appareil, voire de provoquer un incendie ou une électrocution.

15. En cas de doute sur le type d'alimentation à utiliser, consultez votre revendeur local ou votre fournisseur d'électricité.

16. Réparation - N'essayez pas de réparer vous-même l'appareil. L'ouverture et le retrait des capots représentent un risque d'électrocution et d'autres dangers. Toute opération de dépannage doit être confiée à un réparateur qualifié.

17. Dommages nécessitant réparation - Débranchez l'appareil de la prise de courant et confiez la réparation à un réparateur qualifié si l'appareil a subi des dommages tels que :

18. déterioration du cordon ou de la fiche d'alimentation ;
    exposition à l'humidité, à l'eau ou aux intempéries (pluie, neige, etc.);

19. projection ou infiltration de liquide ;
20. introduction d'objects dans l'appareil ;
21. chute de l'appareil ou endommagement du caisson ;
22. dégradation des performances de l'appareil ;

23. fonctionnement anormal de l'appareil, malgré l'observation des consignes d'utilisation.

24. Pièces de rechange - Veillez à ce que le technicien utilise des pièces recommandées par le fabricant ou présente les mêmes caractéristiques que les pièces d'origine.

L'utilisation de pieces non homologueses presente un risque d'incendie, d'électrocution et d'autres dangers.

1. Contrôle de sécurité - Une fois les travaux d'entretien ou de réparation terminés, il convient de procéder à un contrôle de sécurité pour vérifier si l'appareil fonctionne correctement.
2. Installation - Installez l'appareil conformément aux consignes du fabricant et aux régles en vigueur localement.
3. Accessoires, transformations ou modifications - Utilisez uniquement les accessoires/ pièces recommandés par le fabricant. Toute transformation du produit non expressément approuvée par Bosch est susceptible d'entrainer l'annulation de la garantie ou la revocation du droit d'utilisation du périhérique, le cas échéant.

1.2 Consignes de sécurité

DANGER!

Risque élevé : ce symbole indique un danger immédiat de type « risque d'électrocution » à l'intérieur du produit qui, s'il n'est pas évité, peut entraîner des blessures corporelles graves, voir mortelles.

WARNING!

Risque moyen : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures corporelles mineures ou légères.

CAUTION!

Risque faible : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des dommages matériels ou endommager l'appareil.

1.3 Avis importants

Accessoires - Ne placez pas l'appareil sur un pied, un trépied, un support ou un socle instable. Il risque de tomber, de provoquer des blessures graves et/ou d'être endommagé de manière conséquence. Utilisez uniquement le chariot, le pied, le trépied, le support ou la table recommends par le fabricant. Si vous placez l'appareil sur un chariot, veillez à les déplacer avec précaution pour éviter qu'aucun de ces éléments ne bascule et ne vous blesses. Les arrêts brusques, les contraintes excessives et les surfaces inégales risquent d'entrainer le renversement du chariot et de l'appareil. Installez l'appareil conformément aux consignes du fabricant.

Interrupteur omnipolaire - Placez un interrupteur omnipolaire, avec séparation des contacts de 3 mm minimum entre chaque pole, dans l'installation électrique du bathtub. S'il s'avéré nécessaire d'ouvrir le caisson pour l'entretien et/ou d'autres interventions, cet interrupteur omnipolaire servira de dispositif de déconnexion principal pour couper l'alimentation de l'appareil.

Mise à la terre du cable coaxial :

• Si vous connectez un système de cablage externe à l'appareil, assurez-vous que ce système est relié à la terre.
• Connectez les équipements extérieurs aux entrées de l'appareil uniquement une fois la fiche de terre de ce dernier connectée à une prise avec mise à la terre ou dont la borne de terre est correctement raccordée à une source de mise à la terre.
• Débranche les connecteurs d'entrée de l'appareil des équipements extérieurs avant de débrancher la fiche ou la borne de terre.
• Respectez les consignes de sécurité appropriées, notamment celles relatives à la mise à la terre de tout périhérique extérieur connecté à l'appareil.

Modèle américains uniquement - La section 810 du Code national de l'électricité (NEC), ANSI/NFPA n^70 , fournit des informations sur la mise à la terre du montage et de la structure portante, la mise à la terre du cable coaxial vers un appeareil de décharge, la taille des conducteurs de terre, l'emplacement de l'appareil de décharge, la connexion aux electrodes de terre et les exigences relatives aux electrodes de mise à la terre.

Mise au rebut - Notre produit Bosch a été concu et fabriqu à partir de matérielux et de composants recyclables et réutilisables de haute qualité. Ce symbole signifie que les apparêls électriques et électroniques en fin de vie doivent être mis au rebut séparément des autres ordures menagères. Des services de collecte séparés sont généralement mis en place pour les produits électriques et électroniques. Veuillez mette au rebut ces apparêils dans un centre de recyclage respectueux de l'environnement, conformément à la Directive européenne 2002/96/CE.

Surveillance électronique - Ce dispositif est destiné à un usage public. Les lois féderales des États-Unis interdisent formellement tout enregistrement illicite des communications orales.

Engagement environnemental - Forte d'un engagement inébranlable en faveur de l'environnement, la société Bosch a conscience cet apparéil de sorte qu'il respecte au mieux l'environnement.

Dispositif sensible aux décharges electrostatiques -Veuillez suivre les précautions d'usage lors de la manipulation des dispositifs CMOS/MOSFET pour éviter les décharges electrostatiques.

REMARQUE : lors de la manipulation des cartes avec circuits imprimés sensibles aux décharges électrostatiques, portez des bracelets antistatiques mis à la terre et suivez les consignes de sécurité relatives aux décharges électrostatiques.

Calibres des fusibles - Pour la sécurité de l'appareil, la protection des circuits de dérivation doit être assurée par un fusible de 16 A maximum. Cette protection doit en outre être conforme à la norme NEC800 (CEC Section 60).

Mise à la terre et polarisation - Cet apparéil peut être équipé d'une fiche secteur polarisée de courant alternatif (fiche représentant une broche plus large que l'autre). Grace à ce dispositif de sécurité, la fiche ne s'insère dans la prise que dans un sens. Si la fiche n'entre pas complètement dans la prise, demandez à un électricien de replacer la prise. Ne retirez enaucun cas le dispositif de sécurité de la fiche polarisée.

Cet apparéil peut également être équipé d'une fiche de terre tripolaire (fiche représentant une troisième broche, destinée à la mise à la terre). Grace à ce dispositif de sécurité, la fiche s'insère uniquement dans une prise de terre. Si la fiche n'entre pas dans la prise, demandez à un electricien agréé de remplaçer la prise. Ne retirez enaucun cas le dispositif de sécurité de la fiche de terre.

Déplacement - Débranchez la source d'alimentation avant de déplacer l'appareil. Déplacez l'appareil avec précaution. Des contraintes excessives ou des chocs sont susceptibles d'endommager l'appareil et les disques durs.

Signaux extérieurs - L'installation de signaux extérieurs, en particulier en rapport avec l'éloignement de l'alimentation et la protection par paratonnerre et contre les transitoires, doit être conforme aux normes NEC725 et NEC800 (règles CEC 16-224 et CEC Section 60).

Équipement branché en permanence - Intégrez à l'installation électrique du batiment un périhérique de coupure d'alimentation facilement accessible.

Appareil electrique - Installez la prise pres de l'appareil de sorte qu'elle soit facile d'accès.

Remise sous tension - En cas de mise hors tension force de l'appareil en raison d'une surchauffe, débranchez le cordon d'alimentation et attendez au moins 30 secondes avant de le rebrancher.

Lignes electriques - Ne placez pas l'écran à proximate de lignes électriques aériennes, de circuits electriques, d'éclairages électriques ou à un endroit où il risque d'entrée en contact avec de tels dispositifs.

Montage en rack

• Ventilation - Ne placez pas l'appareil dans un rack ou une installation encastrée, sauf si la ventilation s'y effectue correctement ou si le fabricant préconise un tel emplacement. La température de fonctionnement de l'appareil ne doit pas dépasser la valeur maximale indiquée.
• Chargement mécanique - Montez l'appareil sur un rack pour éviter tout risque d'accident lié à un chargement mécanique irrégulier.

SELV

Tous les ports d'entrée/sortie sont des circuits de type SELV (Safety Extra Low Voltage - Très baisse tension de sécurité). Les circuits SELV ne peuvent être reliés qu'à d'autres circuits SELV.

Les circuits RNIS étanttraités comme porteurs de tension de réseau téléphonique, évitez de relier un circuit SELV à des circuits sous tension de réseau téléphonique (TNV - Telephone Network Voltage).

Mise à la terre du système/raccordement à la terre de sécurité

La mise à la terre du système sert uniquement à se conformer aux normes de sécurité ou aux pratiques d'installation en vigueur dans certains pays. Bosch déconseille de relier la mise à la terre du système au raccordement à la terre de sécurité, sauf indication contraire. Toutefois, si la mise à la terre du système et le raccordement à la terre de sécurité sont reliés et que des bouches de terre générent des interférences dans le signal video, utilisez un transformateur de séparation (disponible séparément chez Bosch).

CAUTION!

Relier la mise à la terre du système au raccordement à la terre de sécurité peut générer des bouches de terre susceptibles de perturber le système de vidéesurveillance.

Perte video - La perte video est inherente à l'enregistrement numérique. C'est pourquoi Bosch Security Systems ne saurait être tenu responsable d'un quelconque dommage resultant d'une perte d'informations video. Afin de réduire au maximum le risque de perte d'informations numériques, Bosch Security Systems recommande de faire appel à plusieurs systèmes d'enregistrement redondants et demettre en place une procédure de sauvegarde de l'ensemble des informations analogiques et numériques.

NOTICE!

Ce produit est un apparéil de classe A. Utilisé dans le cadre d'une installation domestique, il peut provoquer des interférences radio. Le cas échéant, l'utilisateur devra prendre les mesures ajustées.

Informations FCC et ICES

(modèle américains et canadiens uniquement)

Ce dispositif est conforme aux exigences imposées par la section 15 du règlement de la Commission fédérale des communications des États-Unis (FCC). Son'utilisation est soumise aux deux conditions suivantes :

• ce dispositif ne doit pas provoquer d'interférences nuisibles, et

• ce dispositif doit supporter toutes les interférences reçues, y compris les interférences susceptibles d'entrainer un fonctionnement imprévu.

REMARQUE : suite à différents tests, cet apparéil s'est réqué conforme aux exigences imposées aux dispositifs numériques de classe A, en vertu de la section 15 du règlement de la Commission fédérale des communications des États-Unis (FCC) et en vertu de la norme ICES-003 d'Industrie Canada. Ces exigences visent à fournir une protection raisonnable contre les interférences nuisibles lorsque l' apparéil est utilisé dans le cadre d'une installation commerciale. Cet apparéil génére, utilise et émet de l'énergie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des radiocommunications. L'utilisation de cet apparéil dans une zone résidentielle risque de provoquer des interférences nuisibles. Le cas échéant, l'utilisateur devra.Remédier à ces interférences à ses propres frais.

Toute modification apportée au produit et non expressesment approuvée par la partie responsable de l'appareil est strictement interdite. Une telle modification est susceptible d'entrainer la revocation du droit d'utilisation de l'appareil. Au besoin, l'utiliser consultera son revendeur ou un technician qualifié en radio/television, qui procédera à une rectification. La brochure suivante, publiée par la Commission fédérale des communications (FCC), peut s'avérer utile : « How to Identify and Resolve Radio-TV Interference Problems ». Cette brochure est disponible auprès de l'U.S. Government Printing Office, Washington, DC 20402, États-Unis, sous la référence n° 004-000-00345-4.

Clause de non-responsabilité

Underwriter Laboratories Inc. (« UL ») n'a testé ni les performances ni la fiabilité des aspects sécurité ou signalisation de ce produit. UL a uniquement testé les risques d'incendie, d'électrocution et/ou de blessure, conformément aux normes de sécurité d'UL pour les équipements de télévision en circuit fermé, UL 2044. La certification donnée par UL ne s'applique ni aux performances ni à la fiabilité des aspects sécurité ou signalisation de ce produit.

UL EXCLUT Toute RESPONSABILITÉ, GARANTIE OU CERTIFICATION QUANT AUX PERFORMANCES OU À LA FIABILITÉ DES FONCTIONS DE CE PRODUIT LIÉES À LA SECURITE OU À LA SIGNALISATION.

Clause de non-responsabilité

Underwriter Laboratories Inc. (« UL ») n'a testé ni les performances ni la fiabilité des aspects sécurité ou signalisation de ce produit. UL a uniquement testé les risques d'incendie, d'électrocution et/ou de blessure, conformément aux normes de sécurité d'UL pour les équipements des technologies de l'information, UL 60950-1. La certification donnée par UL ne s'applique ni aux performances ni à la fiabilité des aspects sécurité ou signalisation de ce produit.

UL EXCLUT Toute RESPONSABILITE, GARANTIE OU CERTIFICATION, QUANT AUX PERFORMANCES OU À LA FIABILITÉ DES FONCTIONS DE CE PRODUIT LIÉES À LA SECURITÉ OU À LA SIGNALISATION.

Propriété intellectuelle

Le present manuel est la propriété intellectuelle de Bosch Security Systems. Il est protégé par des droits d'auteur (propriété intellectuelle).

Tous droits réservés.

Marques commerciales

Tous les noms de produits matériels et logiciels utilisés dans ce document sont susceptibles d'être des marques déposées et doivent être traités comme tels.

REMARQUE

Ce manuel a eté compilation avec toute l'attention nécessaire ; toutes les informations qu'il contient ont fait l'objet de vérifications minutieuses. Le texte était complèt et correct au moment de l'impression. En raison du développement continu dont les produits font l'objet, il est possible qu'il soit modifié sans préavis. Bosch Security Systems ne saurait être tenu responsable d'unquelconque dommage résultat directement ou indirectement de définuts, de manques ou de divergences entre le guide de l'utilisateur et le produit décrit.

1.4 Assistance technique et service à la clientèle

Si l'appareil doit être réparé, contactez le centre de réparation Bosch Security Systems le plus proche pour obtaining une autorisation de回头 d'article et les consignes d'expédition.

Centres de réparation

États-Unis

Centre de réparation

Tél.: [phone]

Fax: [phone]

E-mail: [e-mail]

Service clientèle

Tél.: [phone]

Fax: [phone]

E-mail: [e-mail]

Support technique

Tel.:[phone]

Centre de réparation

Tél. : [phone]

Fax: [phone]

E-mail: [e-mail]

Asie

Centre de réparation

Tél.: [phone]

Fax:[phone]

E-mail: [e-mail]

Service clientèle

Tél. : [phone] ou

[phone]

Fax: [phone]

E-mail: [e-mail]

Garantie et demande d'informations complémentaires

Pour obtenir de plus amples informations, contactez votre représentant

Bosch Security Systems ou visitez notre site Web à l'adresse www.boschsecurity.fr

2 Déballage

Cet apparéil doit être déballé et manipulé avec précaution. Si un élément a été endommagé durant le transport, averissez immidiatement la société de transport.

Assurez-vous que toutes les pieces repertoriées dans la Liste des pieces ci-dessous se trouvent bien dans l'emballage. Si certaines pieces ne s'y trouvent pas, avertissez votre représentant Bosch Security Systems ou Service clientèle.

Le carton d'emballage d'origine est le conditionnement le plus sur pour transporter l'appareil et vous doivent si vous renvoyez celui-ci pour entretien. Conservez-le en vue d'une utilisation eventuelle.

2.1 Listes des pieces

Quantité Description
1 UML-193	90 ou UML-223-90 écran plat LCD couleur
1	S u p p o r t
2 12 vis FS4 de support de moniteur
1 Manuel d'installation (version imprimée en angeçais)
1 Manuel d'installation (version CD-ROM multilingue)
2	Cordons d'alimentation trifilaires avec fiche de terre de 1,8 m : fiche américain pour l'un et fiche europeenne pour l'autre
1 Adaptateur secteur
1 Câble DVI-D à DVI-D, 1,8 m
1 Câble VGA à VGA (Sub-D), 1,8 m
1 Câble stéroyo, 1,8 m

3 Accès et connexions

3.1 Panneau de contrôle

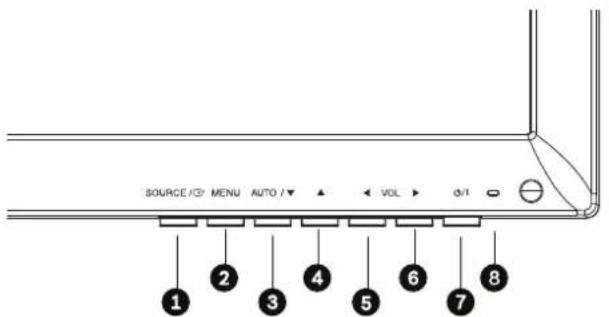

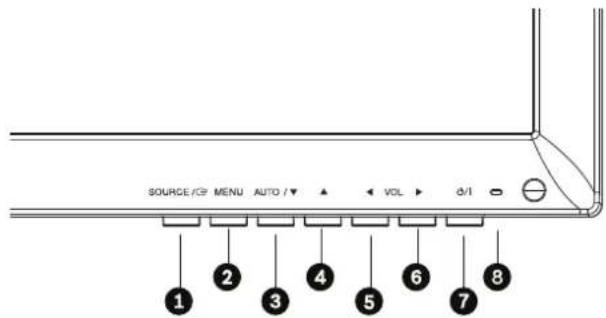

Figure 3.1 UML-193-90/UML-223-90 panneau avant

Réf. N°	Bouton/Partie	Description
1 SOURCE	CE Sélection du signal à afficher.
2 MENU	Ouvre les menus affichés à l'écran (OSD).
6	AUTO /▼	Ajustement de la valeur pour l'affichage à l'écran (OSD).Active la fonction Réglage Automatique en mode PC.	Défilament vers le bas dans l'affichage à l'écran (OSD).
5	▲	Ajustement de la valeur pour l'affichage à l'écran (OSD).	Défilament vers le haut dans l'affichage à l'écran (OSD).
3	▲	Diminution de la valeur dans l'affichage à l'écran (OSD).Baisse le volume audio.	Défilament vers la gauche dans l'affichage à l'écran (OSD).
4	▲	Augmentation de la valeur dans l'affichage à l'écran (OSD).Sert de fonction « Entrer » pour les menus de l'affichage à l'écran (OSD).Augmente le volume audio.	Défilament vers la droite dans l'affichage à l'écran (OSD).
7	Alimentation	Affichage de l'etat de marche (Marche/Arrêt)
8	Voyant LED	Indique l'etat de fonctionnement du moniteur :- Mise sous tension, Veille (bleu)- Mise hors tension (LED désactivé)

3.2 Panneau inférieur

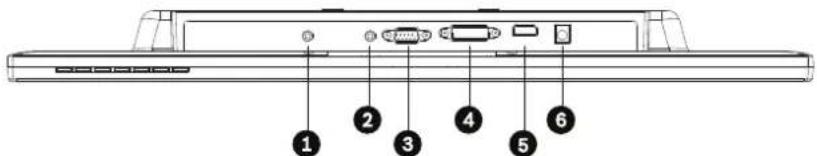

Figure 3.2 Vue inférieure (panneau E/S)

Réf.	Connecteur
1	Mise à jour
2	ENTRÈE PC sté reproduction (VGA et entrée DVI)
3	ENTRÈE VGA
4	ENTRÈE DVI
5	ENTRÈE HDMI
6	12 V DC

4 Description

Les moniteurs LCD couleur haute performances Bosch sont destinés à l'affichage d'images aux standards PAL ou NTSC par les systèmes de vidéosurveillance. Chaque modèle compte en outre une entrée VGA analogique (connecteur D-Sub à 15 broches), destinée à permettre l'utilisation d'ordinateurs et d'appareils numériques dans les applications de sécurité, ainsi que des connecteurs HDMI (High Definition Multimedia Input) et DVI. Vous pouvez acceder aux fonctions de commande du monitreur via les boutons et les menus affichés à l'écran (OSD). Reportez-vous à Section 3 Accès et connexions, page 14 pour obtenir la description des connecteurs et des boutons disponibles sur chaque modèle.

4.1 Caracteristiques

N° modèle Tensiption nominale		Plage de tension	Puisance à tension nominale	Format de synchronisation
UML-193-90	120/230 VAC 50/60 Hz	100 à 240 V	< 42 W	NTSC/PAL
UML-223-90	120/230 VAC 50/60 Hz	100 à 240 V	< 42 W	NTSC/PAL

5 Installation du moniteur

Ce chapitre déscrit les procédures d'installation du moniteur. L'installation doit être réalisée par un technicien qualifié, conformément aux réglementations en vigueur.

5.1 Ventilation

Assurez-vous que les orifices d'aération à l'arrière du moniteur ne sont pas obstrués pour éviter le risque de surchauffe.

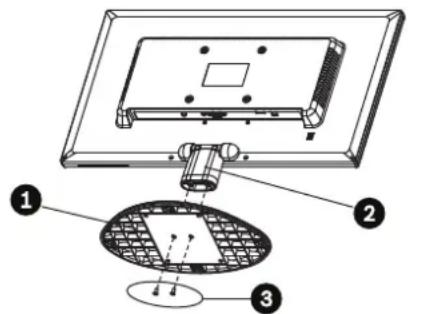

5.2 Installation sur un bureau

Avant de configurer le moniteur, veillez à ce que l'alimentation du moniteur et des autres périhériques connectés soit coupée.

1. Connectez le trépied :

a. Tournez la face avant du moniteur vers le bas en la faisant reposer sur un chiffon doux.
b. Assemblez la base fixe dans le corps du trèpied dans la bonne direction à l'aide des vis comprises dans la boîte d'accessoires.
c. Une l'assemblage effectué, saississez le monitér avec soin et relevez-le.

1	C o r p s d u t r
2	B ase fixe
3	12 vis FS4

é p i e d

1. Positionnez le moniteur :

a. L'écran LCD peut être incliné dans l'angle de surveillance le plus comfortable. (Plage d'inclinaison: -3°~15°)

5.3 Connexion au secteur

Les moniteurs de vidésurveillance haute performance Bosch sont fournis avec deux cordons tripolaires, l'un de type américain et l'autre de type européen. Le cordon américain est à utiliser pour une alimentation secteur 120 VAC, 60 Hz; le cordon européen est à utiliser pour une alimentation secteur 230 VAC, 50 Hz. Le moniteur s'adapte automatiquement à la tension d'entrée.

5.4 Connexion du signal audio au moniteur

Une (1) paire de connecteurs audio stéreo est prévue pour receiveoir le signal d'entrée audio à l'arrête du moniteur. Aucune entree du panneau arriere n'est dédiée aux signaux audio. Il est possible d'utiliser n'importe que le entrance audio.

5.5 Connexion du signal video PC au moniteur

Le signal video PC peut etre raccordé au moniteur de trois manieres : HDMI, DVI et VGA.

5.5.1 Connexion HDMI

Le monitour se raccorde à l'entrée HDMI (High Definition Multimedia Input) par un cable HDMI (non fourni).

Figure 5.1 Entrée HDMI

5.5.2 Connexion DVI

Le monitér se raccorde par le cable DVI-D fourni, à brancher sur le signal DVI-D numérique.

Figure 5.2 Entreve DVI

5.5.3 Connexion VGA

Vous pouvez connecter le signal PC au moniteur à l'aide du connecteur VGA du panneau arrêté et d'un cable VGA (D-SUB à D-SUB).

Figure 5.3 Entreve VGA

Broche	Description Broche	Description Broche Description
1	Vidéo Rouge	6	Masse Rouge	11	Masse
2	Vidéo Vert	7	Masse Vert	12	SDA (pour DDC)
3	Vidéo Bleu	8	Masse Bleu	13	Synchronisation horizontale ou Synchronisation horizontale+verticale
4	Masse	9	N/A	14	Synchronisation verticale
5 Masse	10	Détection du cable signal		15	SCL (pour DDC)

6 Réglage du moniteur

6.1 Navigation dans le panneau avant

Utiliser le panneau avant pour effectuer les réglages nécessaires de l'affichage à l'écran (OSD). Le tableau ci-dessous fournit de plus amples explications sur le panneau avant.

Figure 6.1 Boutons du panneau avant

Réf. N°	Bouton/ Partie	Description
1 SOURCE RCE Sélection du signal à afficher.
2 MENU Oùuvre les menus affichés à l'écran (OSD).
6	AUTO / ▼	Ajustement de la valeur pour l'affichage à l'écran (OSD). Active la fonction Réglage Automatique en mode PC.	Défilament vers le bas dans l'affichage à l'écran (OSD).
5 Ajustement de la valeur pour l'affichage à l'écran (OSD).		Défilament vers le haut dans l'affichage à l'écran (OSD).
3 Diminution de la valeur dans l'affichage à l'écran (OSD). Baisse le volume audio.		Défilament vers la gauche dans l'affichage à l'écran (OSD).
4 Augmentation de la valeur dans l'affichage à l'écran (OSD).Sert de fonction « Entrer » pour les menus de l'affichage à l'écran (OSD).Augmente le volume audio.		Défilament vers la droite dans l'affichage à l'écran (OSD).
7 Alimentation Affichage de l'état de marche (Marche/Arrêt)
8	Voyant LED	Indique l'état de fonctionnement du monitateur : - Mise sous tension, Veille (bleu) - Mise hors tension (LED désactivé)

6.2 Utilisation de l'affichage à l'écran (OSD) du moniteur

L'écran LCD se programme via les menus et sous-menus affichés à l'écran (OSD), dans lesquels l'opérateur peut selectionner les paramètres fonctionnels. Pour acceder aux menus d'affichage à l'écran OSD, appuyez sur le bouton Menu du panneau de contrôle ou sur la même touche de la télécommande (pour les modèles UML-423-90/UML-553-90) ou sur le panneau avant (pour les modèles UML-193-90/UML-223-90). Utilisez ces commandes pour effectuer les réglages nécessaires de l'affichage à l'écran (OSD).

NOTICE!

Lorsque vous vous déplacez dans les menus affichés à l'écran, les boutons SOURCE ou ENTRER permettent de selectionner un menu, tandis que le bouton MENU permet de quitter le menu.

Procedez comme suit pour vous déplacer dans les menus de configuration :

1. Connecter un cable de source video au moniter.
2. Appuyez sur l'interrupteur Marche/Arrêt pour allumer l'appareil.
3. Si nécessaire, appuyez sur le bouton SOURCE ou ENTRER, puis sur les boutons jusqu'à ce qu'un signal s'affiche.
4. Appuyez sur le bouton Menu pour activer les sélections du menu principal.
5. Appuyez sur les boutons et pour selectionner un menu.
6. Appuyez sur le bouton pour acceder au menu selectionné.
7. Appuyez sur les boutons et pour selectionner un élément de sous-menu.
8. Appuyez sur les boutons et pour basculer entre les valeurs de l'affichage à l'écran (OSD).
9. Appuyez sur le bouton Menu pour quitter le menu selectionné et returner à la barre des menus ou pour confirmer une selection.
10. Appuyez de nouveau sur le bouton Menu pour sortir de la barre des menus affichés à l'écran (OSD).

6.3 Menus d'affichage à l'écran (OSD)

L'affichage à l'écran (OSD) comporte quatre (4) menus, qui permettent de personneliser les paramétres. Appuyez sur le bouton Menu pour acceder au menu principal d'affichage à l'écran (OSD).

Icône Menu Fonction
	Image Règê le la Luminosité, le Contraste, le Température des Couleurs, le Zoom et les paramètres Smart OSD.
	Affichage Règê les paramètres Réglage Automatique, Phase, Horloge, Position d'Affichage et Balance des Couleurs Automatique. (Mode PC)
	Son Règê les paramètres de Volume, y compris le mode Muet.
	Système Rétablit les paramètres par défaut et règê les paramètres Langue, Verrouiller et affichage à l'écran (OSD).

6.4 Menu Image

Pour acceder au menu Image, appuyez sur le bouton Menu du panneau avant du moniteur, puis appuyez sur les touches fléchéées Haut et Bas afin de seLECTIONner l'icone Image. Appuyez sur la touche fléchée Gauche pour acceder au menu, puis sur les touches fléchéées Haut et Bas pour seLECTIONner un sous-menu. Lorsque vous avez terminé, appuyez sur le bouton Menu pour enregistrer les modifications eventuelles, puis de nouveau sur le bouton Menu pour sortir de l'affichage à l'écran (OSD).

Sous-menu Définition
Luminosité	Ajusté la luminosité des images video (échelle de 0 à 100).
Contraste	Ajusté l'intensité générale de l'image (échelle de 0 à 100).
Temp. couleur	Ajusté la couleur de l'image. Les possibilités sont : chaude, normale, froide et utiliser (rouge, vert et bleu).
Zoom	Définit le rapport hauteur/largeur pour le moniteur. Les possibilités sont 16:9 et 4:3.
Barre d'informations	Affiche deux barres de chaque côté de l'image lorsque le moniteur affiche une image transmise au format 4:3

6.5 Menu Affichage

Pour acceder au menu Affichage, appuyez sur le bouton Menu du panneau avant du moniteur, puis appuyez sur les touches fléchéées Haut et Bas afin de selectionner l'icone Affichage. Appuyez sur la touche fléchée Gauche pour acceder au menu, puis sur les touches fléchéées Haut et Bas pour selectionner un sous-menu. Lorsque vous avez terminé, appuyez sur le bouton Menu pour enregister les modifications eventuelles, puis de nouveau sur le bouton Menu pour sortir de l'affichage à l'écran (OSD).

Sous-menu Définition
Réglage Automatique	Réglage automatique de la géométrie de l'écran.
Phase Règle le nombre	re d' éléments d'image horizontally (échelle de 0 à 100).
Horloge Règle le bruit vertical	de l'image affichée (échelle de 0 à 100).
Position affichage Modifie la position horizontale et verticale de l'image.
Balance des couleurs automatique	Règle la balance automatique des couleurs.

6.6 Menu Son

Pour acceder au menu Son, appuyez sur le bouton Menu du panneau de contrôle du moniteur, puis appuyez sur les touches fléchéées Haut et Bas afin de selectionner l'icone Son. Appuyez sur la touche fléchée Gauche pour acceder au menu, puis sur les touches fléchéées Haut et Bas pour selectionner un sous-menu. Lorsque vous avez terminé, appuyez sur le bouton Menu pour enregistrer les modifications eventuelles, puis de nouveau sur le bouton Menu pour sortir de l'affichage à l'écran (OSD).

Sous-menu Définition
Volume	Règle le volume du haut-parleur intégré (échelle de 0 à 100).
Muet	Active ou désactive le son. Les possibilités sont les suivantes : Marche et Arrêt.

6.7 Menu Système

Pour acceder au menu Système, appuyez sur le bouton Menu du panneau de contrôle du moniteur, puis appuyez sur les touches fléchéées Haut et Bas afin de sélectionner l'icone Système. Appuyez sur la touche fléchée Gauche pour acceder au menu, puis sur les touches fléchéées Haut et Bas pour sélectionner un sous-menu. Lorsque vous avez terminé, appuyez sur le bouton Menu pour enregistrer les modifications éventuelles, puis de nouveau sur le bouton Menu pour sortir de l'affichage à l'écran (OSD).

Sous-menu Définition
Entrée	Sélectionne la source de l'entrée video. Les possibilités sont VGA, HDMI et DVI.
Configuration d'affichage à l'écran (OSD)	Règle le nombre d'éléments d'image horizontally. Les possibilités sontprogrammateur (3 sec, 6 sec, 12 sec), rotation (0°, 90°, 180°, 270°), position, et transparents (échelle de 0 à 100).
Langue Sélectionne	a langue de l'affichage à l'écran (OSD). Les possibilités sont les suivantes : englishs, français, espagnol, néerlandais, allemand, italien, portugais, polonais, chinois simplifié et japonais.
Verrouiller Active ou Réinitialiser Rétablit	désactive la fonction Verrouiller.
Version du firmware	les paramètres par défaut. Affiche la version du firmware du moniteur.

7 Gestion de l'énergie

7.1 Consommation

Mode Consommation
	UML-193-90 UML-223-90
MARCHE < 42 W
DÉSACTIVÉ 0,5 W

7.2 Voyant LED

La fonction d'économie d'énergie du moniteur comprend les options suivantes :

Mode Couleur LED Mode de fonctionnement
MARCHE Bleu Fonctionnement normal
HORS TENSION	LED étèint	En mode veille

8 Dépannage

Problème Solution
Aucune image à l'écran	- Vérifiez que le cordon d'alimentation du moniteur est correctement branché à la prise murale ou à la rallonge ou la multiprise mises à la terre.- L'interrupteur marche/arrêt doit être en position Marche et le voyant LED doit être allumé.- Vérifiez que la luminosité ou le contraste de l'affichage ne sont pas régliés au minimum.
En mode PC, l'image n'est pas centré ou est trop petite ou trop grande	Appuyez sur la flèche Bas pour activer la fonction Réglage Automatique.- ou - Réglez la Fréquence et la Phase dans le sous-menu d'affichage à l'écran (OSD) du PC.
Bruit vertical ou horizontal dans l'image	Appuyez sur la flèche Bas pour activer la fonction Réglage Automatique.- ou - Réglez la Fréquence et la Phase dans le sous-menù d'affichage à l'écran (OSD) du PC.
Couleurs incorrectes Sélectionnez la température de couleur dans le menu Nuance coul.- ou - Utilisez la fonction Réinitialiser pour rétablier les paramètres par défaut.
Message d'erreur « Valeur non valide » affché	Le PC fonctionne avec une résolution ou un mode de temporisation non reconnu. Réglez le mode de temporisation du PC sur l'une des combinaisons valides :- 640 x 480 (60/72/75 Hz)- 720 x 400 (70 Hz)- 800 x 600 (60/75 Hz)- 1 024 x 768 (60/75 Hz)- 1 280 x 768 (60 Hz)- 1 280 x 960 (60 Hz)- 1 280 x 1024 (60 Hz)- 1 366 x 768 (60 Hz)- 1 600 x 1 200 (60 Hz)- 1 920 x 1080 (60 Hz)

9 Maintenance

En présence de gouttes d'eau ou d'huile, essuyez immédiatement l'écran LCD à l'aide de coton absorbant ou d'un chiffon doux non pelucheux. Des gouttes restées trop longtemps sur l'écran peuvent le tacher ou le décolorer. Si la surface polarisante de l'écran LCD est sale ou souillée, enlevez les traces à l'aide d'un coton absorbant ou d'un chiffon doux non pelucheux en procédant comme suit :

1. Éteignez l'écran et débranchez son cable d'alimentation.
2. Ne pulverisez jamais de liquide directement sur l'écran. Humidifiez avec un peu d'eau un coton absorbant ou un chiffon propre, doux et non pelucheurs (un papier essue-tout ou un tissu trop reche risquent de rayer l'écran).
3. Frottez doucement l'écran de haut en bas. Veillez à ne pas trop appuyer : vous risqueriez d'endommager l'écran.
4. Pour éviter de laisser des marques, frotte de nouveau l'écran à l'aide d'un autre chiffon non pelucheux, propre et sec.

NOTICE!

Si un nettoyage à l'eau ne suffit pas, employez un détergent doux spécifique pour écrans LCD.
Voussoupvezyouleprocuerrandunaboutiquedefournituresdebureau.

N'utilisez jamais les produits de nettoyage suivants :

-Produits de type cétone

Alcool ethylique

• Acide éthylique

T O I u è n e

• C h l o r u r e d e mét h y l e

• Ammoniaque

Ces produits peuvent provoquer une réaction chimique qui risque d'endommager irrémédiablement l'écran polarisant.

10 Caracteristiques techniques

Modèle UML-193-90 UML-223-90
Caracteristiques techniques LCD
Type de LCD 18,51"LCD numérique 21,53" LCD numérique
Type de rétroéclairage	LED LED
Pas de pixel (H x V)	0,3 x 0,3 mm	0,248 x 0,248 mm
Luminosité	250 cd/m2(standard) 250 cd/m	2 (standard)
Facteur de contraste	1 000:1 (standard) 1 000:1 (standard)
Temps de réponse	5 ms (standard)	5 ms (standard)
Résolution (H x V)	1 366 x 768	1 920 x 1 080
Fréquence	Horizontale : 31 - 64 MHzVerticalite : 50 - 75 Hz	Horizontale : 31 - 75 MHzVerticalite : 50 - 75 Hz
Zone d'affichage active (I x h)	409,8 x 230,4 mm(16,1" x 9,1")	476,64 x 268,11 mm(18,8 x 10,6)
Signal d'entrée
HDMI	1 entrée
DVI-D	1 entrée numérique
RVB PC	Connecteur D-Sub à 15 broches
Audio	1 entrée (stéréo)Haut-parleur (8 ohms, 2 W)
Mise à jour	1 entrée
Dimensions de l'emballage : (I x H x P)	505 x 380 x 130 mm(19,88" x 14,96" x 5,12")	570 x 420 x 130 mm(22,44" x 16,54" x 5,12")
Poids net :	3 kg	3,6 kg
Poids brut :	4,4 kg	5,2 kg
Caracteristicques électriques	12 Vcc, 3,5 A (monitateur)120/230 Vac, 50/60 Hz (adaptateur secteur)
