Type de produit	Moniteur LCD 4K UHD
Marque	Samsung
Modèle	U28E570D
Taille de l'écran	28 pouces (70,8 cm)
Résolution maximale	3840 x 2160 à 60 Hz (DisplayPort, HDMI2) / 3840 x 2160 à 30 Hz (HDMI1)
Surface d'affichage (L x H)	620,93 mm x 341,28 mm
Pas de pixel	0,16 mm x 0,16 mm
Fréquence horizontale	30 - 135 kHz (DisplayPort, HDMI2) / 30 - 90 kHz (HDMI1)
Fréquence verticale	56 - 75 Hz (DisplayPort) / 24 - 75 Hz (HDMI)
Connecteurs d'entrée	2x HDMI, 1x DisplayPort, 1x sortie casque
Alimentation	CA 100 - 240 V, 50/60 Hz (adaptateur externe 14V DC)
Consommation énergétique	Fonction Eco Énergie Plus (réduction jusqu'à 50%)
Fonctions d'image	SAMSUNG MAGIC Bright, MAGIC Angle, Mode Protection, Mode Jeu, FreeSync, PIP/PBP
Réglages	Luminosité, Contraste, Netteté, Couleur, Gamma, Temps de réponse, Format de l'image
OSD	Menu à l'écran multilingue (français disponible)
Plug & Play	Compatible DDC (VESA)
Température de fonctionnement	10 °C à 40 °C
Humidité de fonctionnement	10% à 80% sans condensation
Température de stockage	-20 °C à 45 °C
Humidité de stockage	5% à 95% sans condensation
Angle d'inclinaison	Inclinable (non spécifié en degrés)
Montage mural	VESA (compatible support mural)
Nettoyage	Chiffon doux et sec ; ne pas utiliser d'alcool ou de solvants
Sécurité	Verrou antivol Kensington, arrêt automatique, mise en veille
Poids	Non spécifié

FOIRE AUX QUESTIONS - U28E570D SAMSUNG

Que faire si l'écran reste noir alors que le moniteur est allumé ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que le voyant d'alimentation est allumé. Si le voyant clignote, le moniteur est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris. Si le message "Vérif. câble signal" apparaît, assurez-vous que le câble vidéo (HDMI ou DP) est bien connecté à l'ordinateur et que celui-ci est sous tension.

Comment connecter un PC au moniteur ?

Utilisez un câble HDMI ou DisplayPort. Branchez une extrémité au PC et l'autre au moniteur. Pour une résolution 4K à 60 Hz, utilisez de préférence le port HDMI 2 ou DisplayPort. Le port HDMI 1 prend en charge 4K à 30 Hz. Branchez le casque éventuellement sur la sortie audio.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton JOG à l'arrière du moniteur pour afficher le guide des touches directes. Orientez le bouton vers le haut ou le bas pour sélectionner Luminosité ou Contraste, puis déplacez-le pour ajuster la valeur. Vous pouvez aussi accéder au menu OSD complet en appuyant sur le bouton JOG et en naviguant.

Comment activer la fonction PIP/PBP ?

Accédez au menu OSD, puis à la section PIP/PBP. Réglez Mode PIP/PBP sur Mar. Vous pouvez ensuite choisir la taille, la position et la source de chaque écran. Notez que cette fonction peut ne pas être disponible selon la carte graphique.

Que signifie le message 'Mode non optimal' ?

Ce message apparaît lorsque la résolution ou la fréquence du signal d'entrée dépasse les capacités du moniteur. Réduisez la résolution de votre PC à 3840 x 2160 au maximum (ou une résolution inférieure) et réglez la fréquence de rafraîchissement dans les paramètres d'affichage de Windows.

Comment déverrouiller les menus OSD ?

Si les menus sont verrouillés, maintenez le bouton JOG orienté vers la gauche pendant environ 10 secondes lorsque le menu principal est affiché. Un message confirmera le déverrouillage. Les réglages de luminosité et contraste restent accessibles même verrouillés.

Comment utiliser la fonction FreeSync ?

Assurez-vous d'utiliser un câble DisplayPort (version 1.2) et une carte graphique AMD compatible. Dans le menu OSD, allez dans FreeSync et réglez sur Mar. La fonction réduit le déchirement de l'image pendant les jeux. Désactivez-la si vous utilisez une carte graphique non AMD.

Comment nettoyer l'écran du moniteur ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux, propre et sec pour essuyer délicatement l'écran. N'utilisez jamais de produits contenant de l'alcool, des solvants ou des tensioactifs. Ne pulvérisez pas d'eau directement sur le moniteur. Humidifiez légèrement le chiffon si nécessaire et essorez-le bien.

Que faire si le son ne fonctionne pas avec le casque ?

Vérifiez d'abord que le câble audio est bien connecté au moniteur et que le volume est réglé. Si le son est haché ou absent, la fonction Auto Mute peut être active. Baissez le volume de la source à moins de 20% et réglez-le depuis le moniteur. Assurez-vous d'utiliser un câble HDMI ou DP pour le son.

Comment réinitialiser tous les paramètres du moniteur ?

Accédez au menu OSD, puis à la section Configuration et réinitialisation. Sélectionnez Réinitialiser tout et confirmez. Tous les paramètres (luminosité, contraste, PIP, etc.) reviendront aux valeurs d'usine par défaut.

MODE D'EMPLOI U28E570D SAMSUNG

Manuel de l'utilisateur

U28E570D

La couleur et l'aspect du produit peuvent varier en fonction du modele, et ses specifications peuvent etre modifiées sans préavis pour des reions d'amélioration des performances.

Le contenu du present guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.

Samsung Electronics

Samsung Electronics détient les droits d'auteur du present guide.

Toute utilise ou reproduction du present guide, en partie ou intégralement, est interde sans l'autorisation de Samsung Electronics.

Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.

Des frais d'administration peuvent vous etre factures si

(a) un technicien intervent à votre demande et que le produit ne compte aucun défaut.
(c-à-d, si vous n'avez pas correctement lu le present manuel d'utilisation).
(a) vous amenez le produit dans un centre de réparation alors qu'il ne compte aucun défaut.
(c-à-d, si vous n'avoz pas correctement lu le present manuel d'utilisation).

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Table des matieres

Avant utilisation du produit

Sécurisation de l'espace d'Installation 4
Précautions de stockage 4

Consignes de sécurité 4
Symboles	4
Nettoyage	5
Électricité et sécurité 5
Installation	6
Fonctionnement	7

Preparatifs

Pièces	9
Panneau de configuration 9
Guide des touches directes 10
Guide des touches de fonction 11
Configuration de la Mode Protection, du Luminosité et de la Contraste à partir de l'écran
initial	13

Configuration de la Volme sur Iecran initia13

Face arrière 14

Réglage de l'inclinaison du produit 14

Verrou antivol. 15

Installation d'un support mural ou de bureau 16

Installation	17
Fixation du socle 17
Démontage du pied 18

Connexion et utilisation d'un périphérique source

Points à vérifier avant la connexion	19
Branchement et'utilisation d'un PC	19
Branchement par cable HDMI	19
Connexion à l'aide d'un cable HDMI-DVI	19
Connexion à l'aide d'un cable DP	20
Branchement au casque	20
Regroupement des cables connectés	20

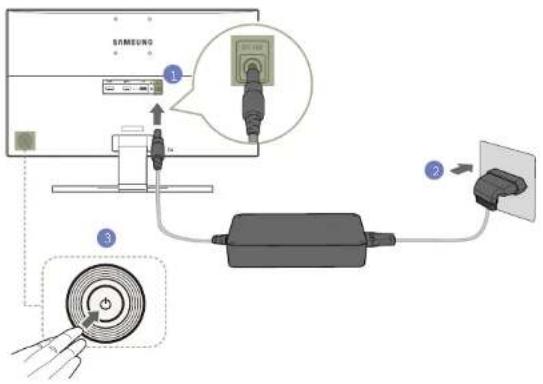

Branchement de l'alimentation	20
Position correcte lors de l'utilisation du produit	21
Installation de pilote	21

Définition de la résolution optimale

21

Configuration d'écran

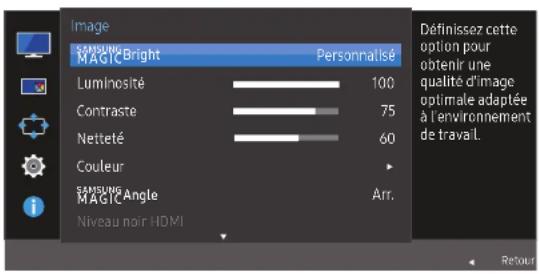

SAMSUNG MAGIC Bright	22
Luminosité	23
Contraste	23
Netteté	23
Couleur	23
SAMSUNG MAGIC Angle 24
Niveau noir HDMI	24
Mode Protection	24

Mode Jeu	25
Temps de réponse	25
Format de l'image	25
Réglage de l'écran	26

Configuration des paramètres PIP/PBP

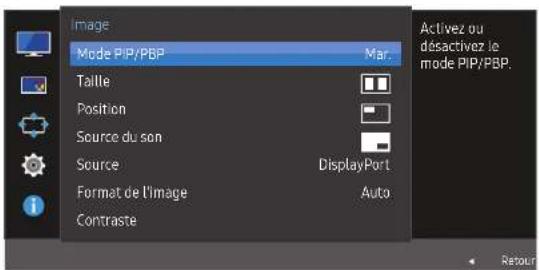

PIP/PBP	27
Configuration de la fonction Mode PIP/PBP	28
Configuration de la fonction Taille	28
Configuration de la fonction Position	28
Configuration de la fonction Source du son	28
Configuration de la fonction Source	28
Configuration de la fonction Format de l'image	29
Configuration de la fonction Contraste	29

Ajustement des paramétres OSD (Affichage sur écran)

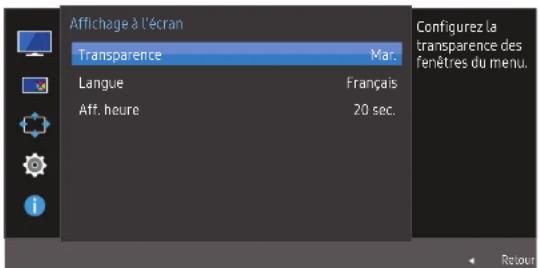

Transparence	30
Langue	30
Aff./heure	30

Table des matieres

Configuration et réinitialisation

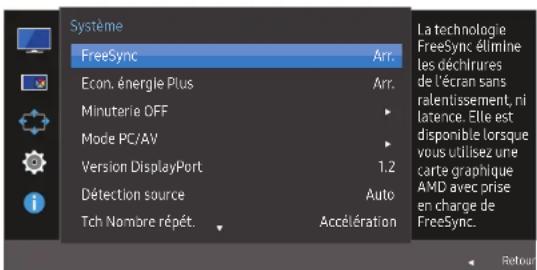

FreeSync	31
Econ. énergie Plus	33
Minuterle OFF	33
Mode PC/AV	33
Version DisplayPort	33
Détection source	33
Tch Nombre répét.	34
Activer LED	34
Réinitialiser tout	34

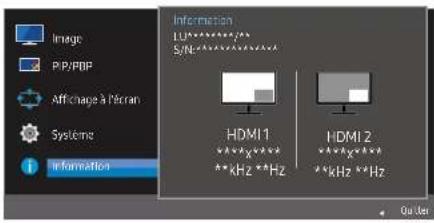

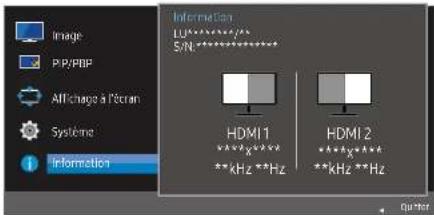

Information	34

Installation du logiciel

Easy Setting Box 35

Guide de dépannage

Conditions requises avant de
contacter le Centre de service clientèle Samsung 36
Test du produit 36
Verification de la résolution et de la fréquence 36
Verifie les éléments suivants : 36

Questions & réponses 38

\section*{Caracteristiques techniques}

Général 39
Tableau des modes de signal standard 40

Annexe

Prise en charge des frais de service (imputables aux clients) 44
Produit non défectueux 44
Dommage provoqué par le client 44
Autres cas 44

Chapitre 01

Avantutilisation du produit

Sécurisation de l'espace d'installation

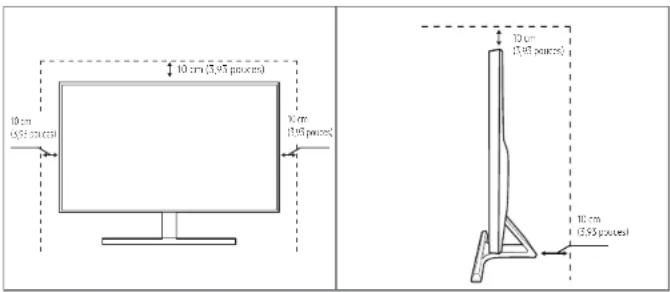

Veiliez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veiliez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous.

T'aspect extérieur peut varier en fonction du produit.

Précautions de stockage

Des taches blanches peuvent se développer à la surface des modeles très brillants si un humidificateur à ultrasons est utilisé à proximité.

Contactez cette centre de service clientèle Samsung le plus proche si l'intérieur du produit doit etre nettoyé (des frais de service seront facturés).

Consignes de sécurité

Attention

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Attention:POUR LIMITER LE RISQUE DE CHOC ELECTRIQUE,NE RETIREZ PAS LE CACHE.OU LE DOS)

L'INTERIEUR NE CONTIENT AUCUNE PIECE GERABLE PAR L'UTILISATEUR.

CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ.

Ce symbole indique la presence d'une tension elevée à l'intérieur. Il est dangereux d'étabir unquelconque contact avec des pièces internes de ce produit.

Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier.

Symboles

Avertissement

Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suilvies.

Attention

Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.

Nettoyage

Procedez avec soit lors du nettoyage, car il est facile de rayer l'ecran et l'extérieur des LCD perfectionnés. Respectez la procedure suivante lors du nettoyage.

1 Mettez hors tension le produit et l'ordinateur.
2 Debranche le cable d'alimentation du produit. Tenez le cable d'alimentation par la fiche et ne touche pas le cable si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.
3 Essuyez le moniteur avec un chiffon propre, doux et sec.
- N'applique aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensionsactifs sur le moniteur.
- Ne pulverise pas d'eau ou de détergent directement sur le produit.
4 Humidiflez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.
5 Branchez le cable d'alimentation au produit une fois le nettoyage terminé.
6 Mettez sous tension le produit et l'ordinateur.

Électricité et sécurité

Avertissement

N'utilisez pas de cable d'alimentation ou de fiche endommagé(e), ni de prise lâche.
N'tutilizepasplusieursproduitsurune memeprise decourant.
- Ne touchez pas la fiche si vous avez les mains humides.
- Insérez complètement la fiche pour qu'elle soit bien bloquée.
- Branchez la fiche du cable d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).
- Ne pliez ni ne tirez le cable d'alimentation trop fortement. Prenez soin de ne pas laisser le cable d'alimentation sous un objet lourd.
- Ne placez pas le cable d'alimentation ou le produit a proximé de sources de chaleur.
- À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du cable d'alimentation ou de la prise.

Attention

• Ne débranchez pas le cable d'alimentation quand le produit est en cours d'utilisation.
  Utilisez uniquement le cable d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le cable d'alimentation avec d'autres produits.

• Maintenez dégagée la prise à laquelle le cable d'alimentation est branché.

• Quand un problème survient, le cable d'alimentation doit être débranché pour couper l'alimentation du produit.

Tenez la fiche quand vous débranchelez cable d'alimentation de la prise.

Installation

Avertissement

• Ne placez pas de bouygues, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit prés de sources de chaleur.
  N'installez pas le produit dans des espaces mal aere sels tels qu'une bibliothete ou un placard.
• Installez le produit à au moins 10 cm du mur pour assurer uneonne aeration.
• Gardez les emballages plastiques hors de portée des enfants.

Ces sacs presentent un risque d'etouffement.

• N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).

• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.

• L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

• N'installez pas le produit dans un vehicule ou un endroit exposé à la poussière, à l'humidité (goutes d'eau, etc.), à l'huile ou à la fumée.

• N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un fou.

• La durée de devi du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher.
  N'Installez pas le produit a portee de jeunes enfants.

Le produit poursait tomber et bleisser des enfants.

• Les huiques comestibles (telles que l'huile de soja) peuvent endomager ou déformer le produit. Conservez le produit à l'ecart de toute pollution par les huiques. De même, n'installez pas le produit dans la cuisine ni aproximé d'une ciésûnergie.

Attention

• Ne faites pas tomber le produit quand vous le déplacez.
• Ne posez pas le produit sur sa face avant.
• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.

S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.
N'installé le produit que sur des meubles ou étagères de taille ajusté.

• Posez délicatement le produit.
• Il pourrait en résultat une défaillance du produit ou des dommages corporels.
• Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.
• Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous poulez installer le produit dans ce type d'endetroit.

Fonctionnement

Avertissement

• Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.
• Contactez le Centre de service clientèle Samsung pour toute réparation.
  Pour deplacer le produit, commence pardeconnecter tous les cables, cable d'alimentation inclus.
  Si le produit generé dessons étranges, une oedur de brûlé ou de la fumée, débranche immédiattement le cable d'alimentation et contactez le Centre de service clientèle Samsung.

• Ne laissez pas les enfants se pendre au produit ou grimper dessus.

• Les enfants poursent se blesser superficielement ou gravement.

Si le produit tombe ou que le boitier exter ne est endommagé, mettez le produit hors tension et débranche le cable d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung. Un usage continu peut provoquer un incendie ou un choc électricque.
- Ne laïsez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.

Le produit ou l'objet lourd pourrait transformer les enfants tantient d'atteindre les jouets ou bonbons, pouvant provoquer de graves damages corporels.

Au cours d'un orage, eteignez le produit et debranchez le cable d'alimentation.
- Ne faites pas tomber d'objets sur le produit et ne généré aucun impact.
- Ne tentez pas de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.
- En cas de détention d'une fuite de gaz, ne touche nz le produit, ni la fiche du cable d'alimentation. De plus, aerez immediatement la zone.
- Ne tentez pas de soulever ou de déplacer le produit en tirant sur un cable tel que le cable d'alimentation.
N'utilisez ni ne conserveze de pulverisateur combustible ou de substance inflammable a proximite du produit.
Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.
Toute élevation de la tempête interne peut provoquer un incendie.

N'INSEREZ aucun objet metallique (baguette, plece de monnaie, epingle a cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les portes d'entree/sortie, etc.).
Assurez-vous de bienmettre le produit hors tension et de débrancher le cable d'alimentation si de l'eau ou d'autres substances étrangères sont entrees dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.
- Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets metalliques sur le produit.
- Assurez-vous de bienmettre le produit hors tension et de débrancher le cable d'alimentation si de l'eau ou d'autres substances étrangères sont entées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

Attention

• Si vous laissiez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produit ou cela peut donner lieu à des pixels défectueux.

• Active le mode d'économie d'énergie ou un économisteur d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.

• Débranchelez cable d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).
  L'accumulation de poussiere combinée à la chaleur peut provoquer un incendie, un choc électrique ou uneuite électrique.

• Appliquez la résolution et la fréquence conseillées au produit.
• Dans le cas contraire, votre vue pourrait être alterée.
• Ne pasmettre ensembleplusieurs adaptateurs CA/CC.
  Retirer le sac plastique de I'adaptateur CA/CC avant de l'utiliser.
• Ne pas laisser d'entrez d'eau l'adaptateur secteur ou le dispositif sera mouillé.
• Un choc électrique ou un incendie pourrait en résultat.
• Evitez d'utiliser le produit en extérieur, où il peut etre expeote a la pluie ou la neige.
• Faire attention à ne pas mouiller l'adaptateur CA/CC lors du nettoyage du sol.
• Ne pasmettre l'adaptateur CA/CC a proximite d'appareils de chauffage. - Ces substances pourraient provoquer un incendie.
• Conserver l'adaptateur CA/CC dans une zone bien aérée.
• Si vous placez l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimention vers le haut, de I'eau ou d'autres substances étrangères poursraient entre dans l'adaptateur et provoquer un dysfonctionnement dans celui-ci. Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol.
• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support.
• S'il venait à tomber, le produit pourrait s'endomager ou provoquer des dommages corporels.
• Regarder l'écran de trop pres pendant une longue période peut alterer-vous.
  N'utilise pas d'humidificateurs ou de fours à proximite du produit.

• Reposez vos yeux pendant plus de 5 minutes après 1 heures d'utilisation du produit.

• Ne touche pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.
  Stockez les petits accessoires hors de portee des enfants.

• Faites preuve de prudence lorsque vous reglez l'angle du produit ou la hauteur du support.
• Vous pourriez vous coincer la main ou le daigt et vous bleisser.
• Si vous penchez trop fortement le produit, il pourrait tomber et bleisser celui qu'un.
• Ne placez pas d'objets lourds sur le produit.
• Il pourrait en résultat une défaillance du produit ou des dommages corporels.
  Lorsque you utilisez un casque ou des ecouteurs, ne reglez pas le volume surun niveau trop eleve. -Vours risqueriez de souffrir de troubles de laudition.

Chapitre 02

Préparatifs

Pièces

Panneau de configuration

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Icônes Description

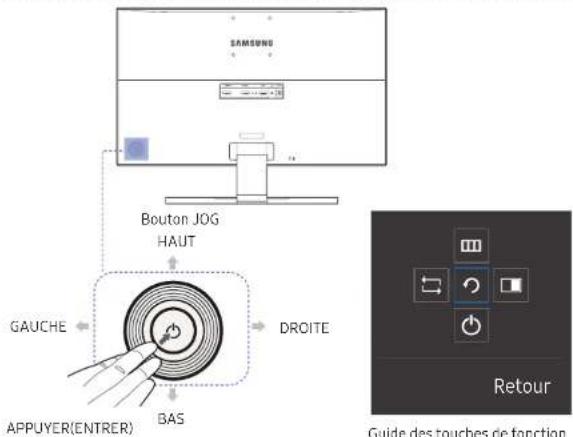

Bouton JOG	Bouton multidirectionnel qui facilité la navigation.
	Le bouton JOG se situe à l'arrêt du produit, du côte gauche. Le bouton peut être orienté vers le haut, le bas, la gauche, la croite ou appuyer (entrez).
Guide des touches de fonction	Appuyez sur le bouton JOG lorsqu'il'écran est allumé. Le Guide des touches de fonction apparait. Pour acceder au menu à l'écran alors que le guide est affché, appuyez de nouveau sur le bouton de direction correspondant.
	Le guide des touches de fonction peut varier selon la fonction ou le modèle du produit. Rétéréz-vous au produit Variable.

Guide des touches directes

Lecran des boutons de raccourci (menu OSD) montré ci-dessous s'affiche uniquement lorsque l'écran du moniteur est allumé, ou en cas de modification de la résolution de l'ordinateur ou de la source d'entree.

HAUT/BAS:reglerle parametre Luminosite,Contraste,Mode Protection Arr.
GAUCHE/DROITE:reglerle parametreVolume.
- APPUYER(ENTRER) : afficher des touches de fonction

Guide des touches de fonction

Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'enter dans le menu principal ou d'utiliser d'autres éléments. Vos pouvez quitter en appuyant a nouveau sur le bouton JOG.

HAUT/BAS/GAUCHE/DROITE:Naviguez vers I'ellement devoir che. La description pour chaque element s'affiche lorsquel'ellement cible est different. APPUYER(ENTRER):L'ellement selectionne est appliquee.

Icônes Description

←	Sélectionnez ↓ pour changer le signal d'entrée en orientant le bouton JOG dans l'écran Guide des touches de fonction. Un message apparait dans l'angle supérieur gauche de l'écran si le signal d'entrée a été modifié.
III	Permet de selectionner ↓ orientant le bouton JOG à l'écran du guide des touches de fonction. Le menu d'affichage à l'écran de votre fonction Écran apparait. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer/Désactiver : Pour verrouiller/déverrouiller les menus à l'écran, appuyez sur le bouton GAUCHE pendant 10 secondes lorsque le menu principal apparait. Si les menus à l'écran sont verrouillés, les paramètres Luminosité et Contraste peuvent être régles. La fonction PIP/PBP est disponible. La fonction Mode Protection est disponible. Le paramètre Information peut être affché.
	Permet de selectionner ↓ orientant le bouton JOG à l'écran du guide des touches de fonction. Appuyez sur le bouton lorsqu'il est nécessaire de configurer des paramètres pour la fonction PIP/PBP.
	Permet de selectionner ↓ pour éteindre l'écran en orientant le bouton JOG dans l'écran Guide des touches de fonction.

En raison de différences fonctionnelles, it se peut que les options du Guide des touches de fonction des modèle vérétables soient différentes.

Lorsque I'écran n'affiche rien (par exemple en mode économique d'énergie ou en mode absence de signal), 2 touches directes pour contrôler la source et la puissance peuvent être utilisées. Voir clèssous.

Bouton JOG Mode economie d'énergie/absence de signal

HAUT	Modification de la source
Préc.
APPUVER(ENTRER) pendant 2 secondes	Mise hors tension

Quand le moniteur affiche le menu principal, le bouton JOG peut etre utilise comme indique cidesous.

Bouton JOG Action

HAUT/BAS	permiet de sélectionner l'options.
GAUCHE	permiet de quitter le menu principal.
	permiet de fermer la sous-liste sans enregistrer la valeur.
	la valeur diminue dans le curseur.
DROITE	permiet de passer au niveau suivant.
	la valeur augmente dans le curseur.
APPLICER(ENTRER)	permiet de passer au niveau suivant.
	permiet d'enregistrer la valeur et de fermer la sous-liste.

Configuration de la Mode Protection, du Luminosité et de la Contraste à partir de l'écran initial

Régléz le Luminosité, Contraste et Mode Protection en déplacant le bouton JOG.

Image affichée peut varier en fonction du modele.

Mode Protection

Non disponible lorsque le mode Mode PIP/PBP est definite sur Mar..

Luminosité

Ce menu n'est pas disponible si 80% Bright est défini sur le mode Contraste Dynam.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

Contraste

Ce menu n'est pas disponible si 80% Bright est definite sur le mode Cinéma ou Contraste Dynam.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar, et Tallle la valeur (mode PBP).

Configuration de la Volume sur l'écran initial

Réglez le paramètre Volume en orientant le bouton JOG lorsque le Guide des touches directes s'affiche à l'écran.

Image affichée peut varier en fonction du modele.

ST la qualité audio d'un périmérule d'entrée connecté est mauvaise, la fonction Auto Mute sur le produit peut désactiver le son ou réndre un son haché lorsque l'on utilise le casque ou les haut-parleurs. Paramétré le volume d'entrée pour le périmérule d'entrée à moins de 20 % et contrôle le volume à

l'aide de la fonction de contrôle du volume (bouton JOG GAUCHE/ROITE) sur le produit.

Qu'est-ce que la fonction Auto Mute?

La fonction désactive le son pour améliorer l'effectonse lorsqu'il existe un bruit parasite ou lorsque lesigni d'entrée est faible, a cause d'un problème de volume d'un périphérique d'entrée.

Pour accier la fonction Muet, accedez à l'écran de contrôle Volume, puis utilisez le bouton JOG pour déplacer le focus vers le bas. Pour désactiver la fonction Muet, accedez à l'écran de contrôle Volume, puis augmentez ou diminuez le réglage Volume.

Face arrrière

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

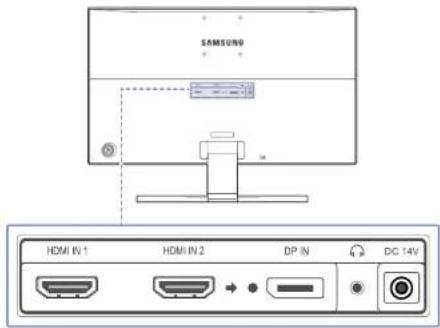

Port Description

HDMI IN 1	HDMI IN 2	Permet le branchement à un périhérique source via un cable HDMI. La prise HDMI1 prend en charge le format 3840 x 2160 à 30 Hz La prise HDMI2 prend en charge le format 3840 x 2160 à 60 Hz
DP IN		Permet de se connecter à un ordinateur via un cable DP.
		Permet le branchement à un périhérique de sortie audio tel qu'un casque. Seule l'utilisation d'un cable HDMI vers HDMI ou d'un cable DP permet d'entendre le son.
DC 14V		Se connecté à l'adaptateur CA/CC.

Réglage de l'inclinaison du produit

La couleur et la forme des pieces peuvent différer de ce qui est illustré. Les specifications sont communiques sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

• Voues pouvez regler l'inclinaison du produit.
  Tenez la partie supérieure du produit et reglez l'inclinaison avec prudence.

Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, meme dans les lieux publics. La forme du dispositif de verrouillage et la methode utilisée dépendant du fabricant: Pour plus d'informations, reportez-vous au guide de l'utiliseur fourni avec votre dispositif antivol.

Pourverrouillerundispositifantivol:

Fixez les cables de votre dispositif antivol à un objet lourd, tel qu'un bureau.
2 Faites passer une extrémité du cable dans la boute à l'autre extrémité.
3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrêt du produit.
4 Verrouillez le dispositif antivol.

Voupsouspuvezacheterunddispositifantivolseparement.
- Pour plus d'informations, reportez-vous au guide de l'utiliser fourni avec votre dispositif antivol.
Les disposits antivol sont disponibles chez les revendeurs de matériellectronique ou en ligne.

Installation d'un support mural ou de bureau

Eteignez le produit et retirez le cable d'alimentation de la prise.

Fixez le support mural ou de bureau ici
Fixation (vendue séparation)

Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pieces correspondantes du support mural ou de bureau.

Remarques

L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit.
-La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les specifications.

Nutilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de

bureau en exerçant une pression trop forts. Ce pourait endommager le produit ou provoquer sa chute, entrainant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels diomages matériel ou corporels résultat de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forts.

La société decline toute responsabilité quant à d'eventuels dommages matériels ou corporels resultant de l'utilisation d'un kit de montage mural différent de celui spécifique ou d'une installation sans assistance.

Pour fixer le produit à un mur, veilles à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur.
Veillez autiliser un kit de montage mural conforme aux normes.
- Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur.

Unité: mm(en pouces)

Nom du modele Spécifications des trou de vis Vis standard Quantite VESA (A*B) en millimetres

Ninstallez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles poursuient en résultat suite à un choc électricque.

Installation

Fixation du socle

Avant de monter l'appareil, poseze le sur une surface plane et stable, de telle facon que Iecran soit oriente vers le bas.
Aspect extérieur peut varier en fonction du produit.

Inserez le connecteur du pied dans le pied, dans le sens Indique sur l'illustration.

Posez un chiffon doux sur la table, afin de protégier l'apparell. Posez l'apparell sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.

Verifie que le connecteur du pied est correctement branché.

Soutenez le corps de l'appareil avec votre main comme le montre l'illustration. Poussez le pied monté dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration.

Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit soldément fixé.

Attention

Ne soulevez pas le produit à l'envers en le tenant par le socle.

Démontage du pied

Avant de monter lappareil, posez-le sur une surface plane et stable, de telle façon que I'ecran soit oriente vers le bas. I'aspect extérieur peut varier en fonction du produit.

Posez un chiffon doux sur la table, afin de protégé l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avait soit tournée vers le bas.

Retirez le connecteur du pied en tirant dans le sens de la flèche, comme le montre l'illustration.

Pour démonter le socle du moniteur, appuyez sur la partie inférieure du moniteur d'une main, puis tirez et faites soit lateralement le socle de l'autre main, comme montré sur l'illustration.

Tourne la vis de connexion, en dessous du pied, afin de le detacher.

Chapitre 03

Connexion et utilisation d'un périphérique source

Points à vérifier avant la connexion

Avant de connecter un périhérique source, lisz le mode d'emploi qui l'accompagne. Le nombre et la position des portes peuvent varier en fonction du type de périhérique.

Ne branchez le cable d'alimentation qu apres avoir branché tous les autres cables. Veillez a brancher un peripherique source avant de brancher le cable d'alimentation.

Si vous branchelez cable d'alimentation en cours de connexion, vous risquez d'endommager le produit.

Verifie les types de parts auxquels vous souhaitez vous connecter à l'arrête du produit,

Branchement et utilisation d'un PC

Selectionnez la méthode de connexion adaptée à votre ordinateur.

Es composants de connexion peuvent varier en fonction des produits.

Lesportsfournispeuventvarierselonproduit.

Branchement par cable HDMI

Connexion à l'aide d'un cable HDMI-DVI

Connexion à l'aide d'un cable DP

Branchement au casque

Regroupement des cables connectés

Branchement de l'alimentation

1 Connecter le cable d'alimentation à l'adaptateur CA/CC. Connecter ensuite l'adaptateur CA/CC au port DC14V à l'arrêt du produit.
2 Puis, connectez le cable d'alimentation à la prise de courant.
3 Appuyez sur le bouton JOG a l'arriere du moniteur pour lemettre sous tension. La tension d'entree est adaptee automatiqueement.

Position correcte lors de l'utilisation du produit

Utilisez le produit en adoptant la position suivante:

Redressevezrodos.
- Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran.
- Gardez vos avant-bras perpendiculars à la partie supérieure de vos bras et au même niveau que le dos de vos mains.
Gardez vos epaues a un angle a peu pres droit.
- Réglez la hauteur du produit pour pouvoir garder vos genoux pliers à 90 degrès ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

Installation de pilote

Tous pouvez definir la résolution et la fréquence optimes pour ce produit en installant les pilotes correspondants.

Pour installer la derniere version du pilote de l'appareil, téléchargez la a partir du site Web de Samsung Electronics, à l'adresse http://www.samsung.com.

Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaitra lors de votre première mise sous tension du produit après l'achat.

Sélectionnez une langue sur l'appareil et réglez votre ordinateur de façon à Obtir la meilleure résolution possible.

Si vous n'avez pas choisi la résolution optime, le message apparaltra jusqu'à trois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

La résolution optimale peut aussi être sélectionné dans le Panneau de configuration de vote PC.

Chapitre 04 Configuration d'écran

Configurez les parametes d'ecran (teles que la luminosite). Une description de chaque fonction est tournie. Reportez vous aux informations relatives à votre apparéil pour obtenir plus de détails.

SAMSUNG MAGIC Bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Angle est activé.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.

Vou puez personnaliser la luminosite selon vos préférences.

L'image affichée peut varier en fonction du modele.

En mode PC

• Personnalise: Personnalisez le contraste et la luminosite selon vos besoins.
• Standard: Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet.
• Cinéma: Obtenez la luminosité et la nettable des télévisions qui convennent à la lecture de contenu video et DVD.
• Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste.

En mode AV

Lorsque l'entree exter est connectee via la prise HDMI et que Mode PC/AV est regle sur AV, la fonction Bright dispose de quatre parametres automatiques d'image (Dynamique, Standard, Cinema et Personnalise) predefinis en usine. You pouze activer indifferemment le Dynamique, Standard, Cinema ou Personnalise. You pouze selectionner Personnalise qui rappellera automatiquement vos parametes personnes d'image.

Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.
- Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.
Cinéma: Sélectionné ce mode dans un environnement sombre. Cela économique de l'énergie et réduit lafatigue des yeux.
- Personnelé: Sélectionné ce mode pour ajuster l'imagel selon vos préférences.

Luminosite

Permet de regler la luminosite globale de l'imagre. (Plage: 0-100)

Plus la valeur est elevée, plus l'image est lumineuse.

Ce menu n'est pas disponible si GAGRIC Bright est definit sur le mode Contraste Dynam..

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

Contraste

Permet de regler le contraste entre les objets et l'arriere-plan. (Plage: 0~100)

Une valeur plus elevée augmente le contraste ; l'objet apparait alors plus clair.

Cette option n'est pas disponible quand MAGICBright est en mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur (mode PBP).

Netteté

Rend le contour des objets plus net ou plus flou. (Plage: 0-100)

Une valeur elevée accentue la nettedé du contour des objets.

Cette option n'est pas disponible quand sMAGuB Bright est en mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Non disponible lorsque le mode Mode PIP/PBP est definite sur Mar..

Couleur

Réglez la teinte de l'écran.

Ce menu n'est pas disponible si HAMBI Bright est defini sur le mode Cinema ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

Les menus Nuance coul. et Gamma ne sont pas disponibles lorsque l'option saient en MAGICA Angle est activée.

Non disponible lorsque le mode Mode PIP/PBP est definite sur Mar.

• Rouge: Ajustez le niveau de saturation du rouge. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevé.
• Vert: Ajustez le niveau de saturation du vert. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevée.
• Bleu: Ajustez le niveau de saturation du bleu. Plus la valeur est proche de 100, plus l'intensité de la couleur est élevé.

• Nuance coul.: Sélectionnéz la nuance des couleurs qui répond leMLEux à vos besoins de visualisation.

• Froide 2: Définissee une température de couleur plus froide que Froide 1.

• Froide1: Définissez une température de couleur plus froide qu'en mode Normal.

Normal: Affichez la nuance des couleurs standard.

• Chaude1: Définissez une température de couleur plus chaude qu'en mode Normal.
• Chaude 2: Définissez une température de couleur plus froide que Chaude1.

Personnalise: Personnalisez la nuance des couleurs.

Lorsque l'entree exter est connectee via la prise HDMI/DP et que Mode PC/AV est defini sur AV, Nuance coul. dispose de quatre parametres de temperature des couleurs (Froide, Normal, Chaude et Personalise).

• Gamma: Ajustez le niveau moyen de luminance.

Mode1/Mode2/Mode3

SAMSUNG MAGIC Angle

Angle you permet de configurer certains parametes pourobtenir une qualite d'imagotale en fonction de vourre angle de vision.

Ce menu n'est pas disponible si 542367890 Bright est definite sur le mode Cinema ou Contraste Dynam.

Ce menu n'est pas disponible quand Mode Jeu ou Mode Protection est activé.

Non disponible lorsque le mode Mode PIP/PBP est definir sur Mar...

Vous pouvez personnaliser I'angle selon vos préférences.

• Arr: Sélectionnez cette option pour une vision directement en face du produit.
• Mode Pencil: Sélectionnez cette option pour une vision depuis un emplacement légarement plus bas que le produit.
• Mode Penché 2: Sélectionnez cette option pour une vision depuis un emplacement plus bas que celui du Mode Penché 1.
  Mode Debou: Sélectionnez cette option pour une vision depuis un emplacement plus haut que le produit.
  Mode Cote: Sélectionné cette option pour une vision depuis l'un des côtes du produit.
• Affichage groupe: Sélectionnez cette option pour plusieurs spectateurs situés aux emplacements ①, ②, et ③.
• Personnalise: Le Mode Penché s'appliquera par défaut si Personnalise est selectionné.

Niveau noir HDMI

Si un lecteur DVD ou un écodeur est connecté au produit via HDMI, la qualité de l'image (contraste/ couleur, niveau de noir, etc.) peut se dégrader en fonction du périhérique source connecté. Dans ce cas, it est possible d'utiliser Niveau noir HDMI pour régler la qualité de l'image.

Sl tel est le cas, vous pouvez corriger ce probleme de qualite a laide de l'option Niveau noir HDMI.

Cette fonction n'est disponible qu'en mode HDMI1 ou HDMI2.

Non disponible lorsqu'le mode Mode PIP/PBP est defini sur Mar.

Normal: Sélectionné ce mode en cas de non-degradation du rapport de contraste.
- Bas: Sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-degradation du rapport de contraste.

Test possible que le Niveau noir HDMI ne soit pas compatible avec certains péripériques source.

Mode Protection

Non disponible lorsque le mode Mode PIP/PBP est definite sur Mar.

Permet de définir une qualité d'image optimale pour la relaxation des yeux.

La certification Low Blue Light Content de l'organisme TÜV Rheinland est remise aux produits qui répondent aux exigences en matière de faibles niveaux de lumière bleue. Lorsque l'options Mode Protection est régée sur Mar, la lumière bleue à une longueur d'ondes d'environ 400 nm diminuè pour proposer la qualité d'image optime nécessaire à la relaxation des yeux. Dans le même temps, le niveau de lumière bleue est inférieur aux paramétres par défaut, a été testé par l'organisme TÜV Rheinland, et est certifié répondre aux exigences des normes Low Blue Light Content de l'organisme TÜV Rheinland.

Mode Jeu

Configurez les paramétres décran du produit pour le mode jou.

Utilisez cette fonction lorsque vous jouez sur un ordinateur ou lorsqu'une console de jeu telle que PlayStation™ ou Xbox™ est connectée.

Ce menu n'est pas disponible quand Mode Protection est activé.

Non disponible lorsque le mode Mode PIP/PBP est defini sur Mar...

Temps de réponse

Accélérez la vitesse de réponse de l'écran pour que la vente semble plus vivante et naturelle.

I est conseilde de definir un Temps de reponse Standard ou Rapide quand vous ne regardez pas un film.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur (PBP).

Format de l'image

Permet de modifier la taille de l'image.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur (mode PBP).

Cette option n'est pas disponible quand FreeSync est activé.

En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée.
  Large: Affichez l'imag en plein ecran, quel que soit le rapport d'aspect de la source d'entree.

En mode AV

4:3: Affichez l' image avec un rapport d'aspect de 4:3. Convient aux videos et aux diffusions standard.
16:9: Affichez l'imagec avec un rapport d'aspect de 16:9.
- Adapter à l'écran: Affichez l'imagé avec le rapport d'aspect d'origine, sans la couper.

Itsepeutque la fonctionne soit pas prisen charge selon les portsfournis avec le produit.

Yououpezmodifierla taitledel'écran slesconditionssuivantesont réunies:

Un périphérique de sortie numérique est branché via le cable HDMI/DP.

Le signal d'entree est de 480p,576p,720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modeles ne prenne pas en charge tous ces signaux.).

Cette fonction ne peut etre reglee que lorsque l'entree exter est connectee via HDMi/DP et que Mode PC/AV est regle sur AV.

Réglage de l'écran

Ce menu est disponible uniquement lorsqu'option Format de l'image est definié sur Adapter à l'écran en mode AV.

Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, Sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6.

Configuration des fonctions Position H et Position V

Position H: Déplacez l'écran vers la gauche ou la droite.

Position V: Déplacez l'écran vers le haut ou le bas.

Chapitre 05

Configuration des paramétres PIP/PBP

Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre apparéel pour abotér plus de détails.

PIP/PBP

La fonction PIP (Image dans l'Image) divise l'écran en deux. Un périhérique source s'affiche sur l'écran principal tandis que l'autre périhérique source apparait dans des fenêtres encastrées.

La fonction PBP (Image par image) fractionne I'ecran en deux en affichant la sortie a partir de deux péripériques source distincts simultanément sur les cotés croit et gauche de l'ecran.

L'imaghe affichee peut varier en fonction du modele.

Compatible avec Windows 7 et Windows 8.

La fonction PIP/PBP peut ne pas être disponible en fonction des specifications de la carte graphique utilisée. Si l'écran est viergé en mode PIP/PBP lorsque la résolution optimaie est sélectionnée, choisissez Panneau de configuration → Affichage → Résolution de l'écran et cliquez sur Détector sur l'ordinateur, (Ces instructions sont basées sur Windows 7). Si l'écran est viergé lorsque la résolution définie est la résolution optimaie, remplacez la valeur de la résolution par 1280 x 1024.

Cecran peut trembler brievement ou safficher apres un delai lorsque you activez ou desactive la fonction PIP/PBP ou lorsque you modifie laaille d'écran alors que la fonction PIP/PBP est actieve. Ce phenomene peut typiquement se produire lorsqu'un ordinateur et un moniteur sont connectés a deux sources d'entree ou davantage. Il n'arien a voir avec la performance d'un monitieur.

Ce problème survient principallement lorsque les signaux video sont transmis avec retard au monieur selon les performances de la carte graphique.

Pour augmenter la qualite de l'imag et obtirn une emission normale dessons, nous youe reccomndans d'utiliser une carte graphique ou un DVD prnant en charge la resolution 4K (3840 x 2160 a 50 Hz) lors de la connexion au port HDMI1.

Pour augmenter la qualite de l'imag et obtenir une émission normale des sons, nous vous reccommandons d'utiliser une carte graphique ou un DVD prenatal en charge la résolution 4K (3840 x 2160 à 60 Hz) lors de la connexion au port HDMI 2.

Quand la fonction PIP/PBP est activée, le réglage automatique de la résolution optimale ne fonctionne plus. Ceci est d'au problème de compatibilité entre la carte graphique et le système d'exploitation Windows. Réglez option Mode PIP/PBP sur Arr. Vous pouvez également redemarrer le moniteur et selectionner la résolution optimale à laide de l'interface Windows.

Configuration de la fonction Mode PIP/PBP

Activez ou désactiver la fonction Mode PIP/PBP.

Configuration de la fonction Taille

Selectionnez la taille et le rapport d'aspect du sous-ecran.

• Sélectionnéz cette icône pour utiliser le mode PBP avec une résolution optimale pour les côtes gauche et droit de l'écran de 1920 x 2160 (largeur x hauteur).
  : Sélectionné cette icône pour utiliser le mode PIP avec une résolution optimale de sous-écran de 720 x 480 (largeur x hauteur).
  : Sélectionné cette icône pour utiliser le mode PIP avec une résolution optimale de sous-écran de 1280 x 720 (largeur x hauteur).
  :Selectionneze cette icone pour utiliseer le mode PIP avec une resolution optimale de sous-ecran de 1920 x 1080 (largeur x hauteur).

Configuration de la fonction Position

Selectionne la position du sous-ecran parmi les options disponibles.

Non disponible en cas de selection de PBP.

Imagepeut tremblersile signal d'entreeestinstable.

Configuration de la fonction Source du son

Définissez l'écran dont vous pouze entendre le son.

Configuration de la fonction Source

Sélectionne la source pour chaque écran.

La source d'entree de I'ecran principal change.
Exception faite de la source d'entree actuelle, les deux autres sources d'entree neuent etre selectionnes.
Imagee potre rembler sile signal d'entree est instable.
Lorsque le Guide des touches de fonction apparait, selectionne Iicon en appuyant sur la GALICHE du bouton JOG, puis appuyez sur ce dernier. Lecran principal basculera dans l'ordre DisplayPort HDMI1 HDMI2:

La source d'entree de Iecran principal change.
Imageepttreblersile signaldentreeestinstable.
Quand le signal d'entree des erans gauche et croit sont identiques, l'opération est impossible.
Lorsque le Guide des touches de fonction apparait, selectionnez Iicon en appuyant sur la GAUCHE du bouton JOG, puis appuyez sur ce dernier. Le menu de parametre de source PBP identique apparait.

Configuration de la fonction Format de l'image

ModePIPdisponiblenodePIP(Taille/1

En mode PC

Auto: Affichez l'imag en fonction du rapport d'aspect de la source d'entree de chaque ecran.
Large: Affichez l'imag en plein ecran, quel que soit le rapport d'aspect de la source d'entree de chaque ecran.

En mode AV

4:3: Affichez l'imag du sous-ecran avec un rapport d'aspect de 4:3. Convient aux videos et aux diffusions standard.
16:9: Affichez l'imag du sous-ecran avec un rapport d'aspect de 16:9.
- Adapter à l'écran: Affichez l'imagé du sous-écran avec le rapport d'aspect d'origine, sans rien couper.

Itsepeutque la fonctionne sait pas prise en charge selon lesportsfournis avecleproduit.

Yououpouvezmodifierla taitledel'écranisièsconditionssuivantesont réunies：

• Un périphérique de sortie numérique est branché via le cable HDMI/DP.
• Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'imagé s'affiche normalement sur le monitér (cérants modèles ne prændent pas en charge tous ces signaux.).
• Cette fonction ne peut être régée que lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est régé sur AV.

Mode PBP (disponible en mode PBP(Taille

En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entree de chaque ecran.
  Large: Affichez l'imag en plein ecran, quel que soit le rapport d'aspect de la source d'entree de chaque ecran.

En mode AV

4:3: Affichez l' image du sous-ecran avec un rapport d'aspect de 4:3. Convient aux vidés et aux diffusions standard.
16:9: Affichez l'imag de sous-ecran avec un rapport d'aspect de 16:9.
- Adapter à l'écran: Affichez l'image du sous-écran avec le rapport d'aspect d'origine, sans rien couper.

ITse peut que la fonction ne soit pas prise en charge selon les portes fournis avec le produit.

You pouez modifier la taitle de Iecran si les conditions suivantes sont réunles :

• Un périphérique de sortie numérique est branché via le cable HDMI/DP.
  Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certaines modèles ne prennon pas en charge tous ces signaux.).

• Cette fonction ne peut être régée que lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est régé sur AV.

Configuration de la fonction Contraste

Mode PIP

Réglez le niveau de contraste du sous-écran. (disponible en mode PIP(Taille / / /))

Mode PBP

Réglez le niveau de contraste de chaque écran. (disponible en mode PBP(Taille))

Chapitre 06

Ajustement des paramètres OSD (Affichage sur écran)

Un description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre apparleil pour obtenir plus de detais.

Transparency

Vous pouvez définir la transparence des fenêtres de menus.

Image affichée peut varier en fonction du modele.

Langue

Vousouvezdefinirla langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran.

Elie ne concerne pas les autres fonctions de cette ordinateur.

Aff. heure

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée.

La fonction Aff. heures peut être utilisé pour indiquer le début au terme duquel vous pouze que le menu OSD disparaisse.

Chapitre 07

Configuration et réinitialisation

Un description de chaque fonction est fournie. Reportez-vous aux informations relatives à toute apparle pour obtenir plus de details.

FreeSync

Les fonctions disponibles peuvent varier selon le modele de produit. Reforez-vous au produit utilise.

FreeSync est disponible lorsque le périhérique source est connecté via la prise DisplayPort 1.2. Cette fonctionnalité est pas disponible si Version DisplayPort 1.1 est sélectionné ou si le périhérique source est connecté via la prise HDMI. Veiliez à utiliser un cable Samsung DP. Les cables DP non fournis par Samsung peuvent ne pas être compatibles avec le produit.

Non disponible lorsque le mode Mode PIP/PBP est definite sur Mar..

La qualitaé audio du moniteur peut décliner lorsque FreeSync est activé.

• Arr: Déactive l'option FreeSync.
  Mar.: Activez les fonctions basiques FreeSync des cartes graphiques AMD.

L'imagé affichée peut varier en fonction du modele.

Si la fonction FreeSync est activée, il est possible que l'écran papilote lorsque vous jouez.

La technologie FreeSync permet de supprimer l'effet de déchirement de l'image sans le décalage et le temps d'attente habituèlement associés.

La technologie FreeSync est disponible lors de l'utilisation d'une carte graphique AMD avec la solution FreeSync.

La technologie FreeSync est uniquement prise en charge par les cartes graphiques AMD. Sélectionnez FreeSync Arr. si vous utilisez une carte graphique d'un autre fabricant.

Veuillez vous reporter au site Web officiel de la marque AMD pour en savoir plus.

Seules quelques cartes graphiques AMD des types suivants prènnant en charge la technologie FreeSync et doit installer le dernier pilote FreeSync officiel de la société AMD.

Radeon R9 290X/290
Radeon R9 285
Radeon R7 260X/260
AMD A10 Kaveri APU (par example, A10 7850K)

Pour connaître les autres modélles de cartes graphiques AMD qui prennt en charge la fonctionnalité FreeSync, rendez-vous sur le site Web officiel de la marquee AMD.

Lorsque la fonctionnelle FreeSync est activée, il est possible que la vitesse de réponse au cours du jeu varie en fonction de la résolution. Une résolution plus élevé réduit généralement la vitesse de réponse. Lorsque la fonctionnelle FreeSync est activée, il est possible que l'écran papilote selon les paramétres du jeu. La réduction des valeurs des paramétres du jeu peut permettre de supprimier les papillotements. L'installation des derniers pilotes à partir du site Web de la marque AMD peut également résourde le problème.

Pointez avec le bouton droit de la souris et selectionnee l'option AMD Catalyst Control Center.

Econ. énergie Plus

La fonction Econ. énergie Plus permet de réduire la consommation d'électricité en contrôle le courant électrique utilisé par la façade du moniteur.

Cette option n'est pas disponible quand sMIRiBright est en mode Contraste Dynam.

Ce menu n'est pas disponible quand Mode Jeu est activé.

Te menu n'est pas disponible quand Mode Protection est activé.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar...

Arr:Desactivez la fonction Econ. energle Plus.
- Auto: La consommation d'électricité est automatiquement réduite de 10% environ par rapport au réglage actuel.

(Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.)

• Bas: La consommation d'électricité est réduite de 25% par rapport au réglage par défaut.
  Elevée: La consommation d'électricité est réduite de 50% par rapport au réglage par défaut.

Minuterie OFF

Minuterile OFF: Active mode Minuterile OFF.

Désactiver dans: Le déai de la miniterie de mise hors tension peut être définir entre 1 et 23 heures(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint.

Cette option est uniquement disponible lorsque la fonction Minuterie OFF est reglee sur Mar..

Pour les produits destinés au marché de certaines régions, la fonction Minuterie OFF est configurée pour s'activer automatiquement quatre heures après la mise sous tension du produit. Cette configuration est due aux réglementations en matière d'alimentation électrique. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à MENU Systeme et positionné Minuterie OFF sur Arr.

Mode PC/AV

Réglez l'option Mode PC/AV sur AV. L'image affichée est plus grande.

Cette option est utile notament lorsque vous regardez un film.

• Sélectionnéze "PC" lors de la connexion à un PC.
• Sélectionnéz "AV" lors de la connexion à un périphérique AV.

Fourni uniquement avec les modeles a ecran large tels que 16:9 ou 16:10.

S le moniter (lorsqu'il est defini sur HDM1, HDM 2 ou DisplayPort) est en mode d'économie d'énergie ou affiche le message Verif. cable signal, appuyez sur le bouton MENU pour afficher l'OSD. Vous pouvez selectionner PC ou AV.

Version DisplayPort

Selectionnez vous DisplayPort. Displayport 1.1 prend en charge le débit binaire élevé 1, alors que la version 1.2 prend en charge le débit binaire élevé 2.

Si des paramétres incorrents sont défiinis, l'affichage de l'écran peut être vide. Dans ce cas, vérifie les spécifications de l'appareil.

Sl le moniter (lorsqu'il est defini sur HDM1, HDM 2 ou DisplayPort) est en mode de economie d'énergie ou affiche le message Vérif. cable signal, appuyez sur le bouton pour afficher l'OSD. Vous pouvez désignéron 11 ou 1.2.

Si vous sélectionnez 11, la résolution maximaile de votre écran descend à 2560 x 1440 en raison des limitations des vitesses de transmission HBR1.

Detection source

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar...

Selectionnez soit Auto soit Manuel comme méthode de reconnaissance du signal d'entrée.

Tch Nombre répét.

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus.

Vou puez selectionner Acceleration, 1 sec ou 2 sec. Si vous selectionnez Pas de repetition, une commande ne repod qu'une fois quand on appuié sur un bouton donné.

ActiverLED

Configuiez les parametes pour activer ou désactiver levoyant d'alimentation situé dans la partie basse du produit.

Marche: Levoyant d'alimentation est allumé lorsqu'elproduit est activé.
Veille:Levoyant d'alimentation est allumé lorsque le produit estdésactivé.

Réinitialiser tout

Restaurez tous les paramétres d'usine par défaut produit.

Information

Affichez la source d'entree, la frquence et la resolution actuelles.

PBP
PIP

Image affichée peut varier en fonction du modelé.

Chapitre 08 Installation du logiciel

Easy Setting Box

Easy Setting Box

Easy Setting Box permect à l'utilisateur de partager le moniteur en plusieurs sections.

Pour installer la derniere version de l'application Easy Setting Box, teléchargez-la à partir du site Web de Samsung Electronics, à l'adresse http://www.samsung.com.

If se peut que le logiciel ne fonctionne pas correctement si vous ne redemarrez pas l'ordinateur après l'installation.

It'speut que l'icone Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l'apparell.

SI l'icone de raccournlne s'affiche pas a l'écran, appuyez sur la touche FS.

Restrictions et problèmes relatifs à l'installation

L'installation de Easy Setting Box peut être influencée par la carte graphique, la carte mère et l'environnement réseau.

Caracteristiques du système

Système d'exploitation Matériel

WindowsXP32Bit/64Bit
Windows Vista 32Bit/64Bit
Windows 7 32Bit/64Bit
Windows 8 32Bit/64Bit
Windows 8.132Bit/64Bit
Windows 10 32Bit/64Bit

Au moins 32 Mo de mémoire
Au moins 60 Mo d'espace disque libre sur le disque dur

Chapitre 09 Guide de dépannage

Conditions requises avant de contacter le Centre de service clientèle Samsung

Avont de contacter le service clientele de Samsung, nous vous invitons a tester votre produit en suivant la procEDURE decrite ci-apres. Si le problème persististe,contactez le service clientele.

Test du produit

Verifie que vous produit fonctionne normalement en utilisant la fonction de test appropriée. Si l'écran est hors tension et que le voyage d'alimentation clignote alors que le produit est correctement branché à un PC, précisé à un test d'auto-diagnostic.

1 Mettez hors tension l'ordinateur et l'appareil.
2 Debranche le cable du produit.
3 Met l'appareil sous tension.
4 Si le message Verif. cable signal apparait, le produit fonctionne normalement.

Si I'ecran reste noir, verifiez I'ordinateur, le contrroleur video et le cable.

Vérification de la résolution et de la fréquence

Si un mode depassant la résolution prise en charge est utilisé (consultez la section Tableau des modes de signal standard), le message Mode non optimal apparaitra pendant un court moment.

La résolution affichée peut varier en fonction des cables et des paramétres du système informatique.

Vérifiez les éléments suivants :

Problème d'installation (mode PC)

L'écran s'allume et s'éteint continulement.

Vérifie que le cable est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés.

Problème d'écran

Levoyant d'alimentation est eteint. L'ecran ne s'allume pas.

Vérifiez que le cable d'alimentation est correctement branché.

Le message Verif. cable signal apparait.

Vérifiez que le cable est correctement branché au produit.

Assurez-vous que le périphérique connecté à l'appareil est sous tension.

Mode non optimal est affché.

Ce message apparait si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit.

Modifie la résolution et la fréquence maximes pour qu'elles correspondant aux performances du produit, en vous reférant au tableau des modes de signal standard (p.40).

Les images affichées à l'écran sont déformées.

Vérifiez le branchement du cable avec l'appareil.

L'Image à l'écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l'écran.

Verifie que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramétres en vous reportant au tableau des modes de signal standard (p.40) dans ce manuel et au menu Information sur l'appareil.

L'écran est trop lumineux. L'écran est trop nombre.

Ajustez les valeurs Luminosite et Contraste.

Les couleurs sont inéquates.

Modifie les parametes de Couleur.

Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible.

Modifiez les parametes de Couleur.

Le blanc ne l'est pas juste.

Modifiez les parametes de Couleur.

Aucune image n'est visible sur I'ecran et levoyant d'alimentation clignote toutes les 0,5 a 1 seconde.

L'appareil est en mode d'économie d'énergie.

Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent.

La lecture video est hachée.

Il est possible que la lecture soit hachée avec de gros fichiers video en haute définition. Ceci peut etre du au fait que le lecteur video n'est pas optimé pour l'ordinateur utilise.

Essayez de tire le fichier à l'aide d'un autre lecteur video.

Problème de son

ll n'ayapas de son.

Vérifie le branchement du cable audio ou règlez le volume.

Verifiez le volume.

Le volume est trop faible.

Permet de regler le volume.

Si le problème subsiste après avoir regé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.

Problème de périphérique source

Un bip est émis au démarrage de mon ordinateur.

Si un signal sonore (bip) est émis pendant le démarriage de l'ordinaire, faites-le répêre.

Les voyageants situés sur le cadre du produit peuvent être visibles selon l'angle de vue de l'utilisateur. Le voyageant est sans dangere pour les utilisateurs et n'a aucrine incidence sur les fonctionnalités et les performances. Le produit peut être utilisé en toute sécurité.

Questions & réponses

Consultez the guide d'utiliser relatif avoe PC ou avoite carte graphique pour obtenir des instructions plus precises sur les reglages.

Comment puis je modifier la fréquence ?

Pour définiir la fréquence de votre carte graphique, procédez comme suit:
Windows XP: Sous Panneau de configuration → Apparente et thèmes → Affichage → Paramétres → Avancé → Écran, réglez la Fréquence d'actualisation sous Paramétres du moniter.
Windows ME/2000: Sélectionnez Panneau de configuration → Affichage → Paramêtres → Avancé → Écran, puis réglez la Référence d'actualisation sous Paramêtres du moniter.
Windows Vista: Sélectionne Panneau de configuration → Apparance et personnelisation → Personnelisation → Paramêtres d'affichage → Paramêtres avances → Écran, puis reglez la Fréquence d'actualisation sous Paramètres du moniter.
Windows 7: Sous Panneau de configuration →Apparance et personnelisation →Affiche →Résolution d'écran →Paramètres avances →Écran, règlez la Fréquence de a raffi chissement sous Paramètres du moniteur.
Windows 8;Windows 8.1): Sélectionnez Paramêtres →Panneau de configuration →Apparance et personnelisation →Affichage →Résolution d'écran →Paramêtres avances →Écran, puis réglez la Fréquence
d'actualisation sous Parametes du moniteur.
Windows 10: Sous Paramétres Systeme Affiche Paramétres d'affiche avances Afficher les propriétés de l'adaptateur Écran, régiez la Fréquence de rafraichissement sous Paramétres du monitér.

Comment puis-je modifier la résolution?

Windows XP: Sélectionné Panneau de configuration → Appherence et thèmes → Affichage → Paramètres, puis règlez la résolution.
Windows ME/2000: Sélectionné Panneau de configuration → Affichage → Paramètres, puis règlez la résolution.
Windows Vista: Sélectionné Panneau de configuration → Appherence et personnelisation → Personnelisation → Paramétres d'affichage, puis réglez la résolution.
Windows 7: Sélectionne Panneau de configuration → Apparance et personnelisation → Affichage → Ajuster la résolution, puis reglez la résolution.
Windows 8(Windows 8.1): Sélectionnéz Paramétres → Panneau de configuration → Appherence et personnelisation → Affichage → Ajuster la résolution, puis règlez la résolution.
Windows 10: Sous Paramétres Systeme Affichage Paramétres d'affichage avances, reçlez la résolution.

Comment puis-je définir le mode d'économie d'énergie?

Windows XP: Voues pouze definiir le mode d'économie d'énergie sous Panneau de configuration →Apparence et thèmes →Affichage →Paramétres de l'écran de veille →Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinaire.
Windows ME/2000: Vous pouze definiir mode d'ecomie d'énergie sous Panneau de configuration → Affichage → Paramétres de l'écran de veille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinaire.
- Windows Vista: You could define the mode d'économie d'énergie sous Panneau de configuration → Apparance et personnelisation → Personnelisner → Paramétres de l'écran de veille → Options d'alimentation ou en accadiant à la configuration du BIOS sur l'ordinaireur.
Windows 7: You pouvcau defiie the mode d economie d enerie sous Panneau de configuration Apparece et personalisation Personaliser Parametes de l'ecran de veille Options d'alimentation ou en accadiant a la configuraion du BIOS sur I ordinateur.
Windows 8(Windows 8.1): Voupue definir le mode d'ecomne l'énergie sous Parametres Panneau de configuration Apparente et personnalisation Personnaliser Parametes de I'ecran de veille Options d'alimentation ou en accedant à la configuration du BIOS sur I'ordinateur.
Windows 10: You pouze definiir le mode d'économie d'énergie sous Paramètres →Personnalisation →Écran de verrouillage →Paramètres du début d'expiration de l'écran →Alimentation & Mise en vueille ou en accédant à la configuration du BIOS sur l'ordinateur.

Chapitre 10

Caracteristiques techniques

Général

Nom du modele U28E570D

Taille	Classe 28 (28,0 pouces / 70,8 cm)
Surface d'affichage	620,93 mm (H) x 341,28 mm (V)
	24,4 pouces (H) x 13,4 pouces (V)
Pas des pixels	0,16 mm (H) x 0,16 mm (V)
	0,006299 pouces (H) x 0,006299 pouces (V)
Fréquence d'horloge maximale	533,25 MHz (DisplayPort, HDMI)
Alimentation	CA 100 - 240 V - (+/- 10%), 50/60 Hz ± 3 Hz
	Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.
Connecteurs de signal	DisplayPort, HDMI
Conditions environnementales Fonctionnement
	Température : 10 °C - 40 °C (50 °F - 104 °F) / Humidité: 10% à 80%, sans condensation
	Stockage
	Température : -20 °C - 45 °C (-4 °F - 113 °F) / Humidité: 5% à 95%, sans condensation

Plug & Play
Ce moniteur peut ettre installé et utilise n'importe quelsysteme compatible Plug & Play. L'échange de données bidirectionnel entre le moniter et l'ordinateur optimise les parametres du moniter. L'installation du moniter s'effectue automatiquement. Vous pouvez toutefois personnelier les parametres d'installation si vous le souhaite.
Pixels
En raison de la conception mème de ce produit, il se peut que 1 pixel par million (ppm) apparaïssé plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.
Les specifications ci-dessus peuvent etre modifiées sans avais préalable dans le but d'améliorer la qualité.
Ce péripérisque est un apparéil numérique de Classe B.

Tableau des modes de signal standard

Nom du modele U28E570D

Synchronisation Fréquence horizontal	30 à 135 kHz (DisplayPort)
	30 à 90 kHz (HDMI1)
	30 à 135 kHz (HDMI2)
Fréquence verticale	56 à 75 Hz (DisplayPort)
	24 à 75 Hz (HDMI1/HDMI2)
Résolution Résolution optimale	3840 x 2160 à 60 Hz (DisplayPort)
	3840 x 2160 à 30 Hz (HDMI1)
	3840 x 2160 à 60 Hz (HDMI2)
Résolution maximale	3840 x 2160 à 60 Hz (DisplayPort)
	3840 x 2160 à 30 Hz (HDMI1)
	3840 x 2160 à 60 Hz (HDMI2)

Si un signal appartenant aux modes de signal standard suivants est transmis depuis vous PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que leayarant d'alimentation est allumé. Dans ce cas, modifier les paramétres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

Displayport

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469 70,087 28,322 +/-
VESA, 640 x 480	31,469 59,940 25,175 +/-
MAC, 640 x 480	35,000 66,667 30,240	-/-
VESA, 640 x 480	37,861 72,809	31,500	-/-
VESA, 640 x 480	37,500	75,000 31,500	-/-
VESA, 800 x 600	35,156 56,250 36,000	+/-
VESA, 800 x 600	37,879	60,317	40,000	+/-
VESA, 800 x 600	48,077	72,188	50,000	+/-
VESA, 800 x 600	46,875 75,000	49,500	+/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
VESA, 1024 x 768	48,363	60,004	65,000 -/-

Displayport

Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 1024 x 768	56,476 70,069 75,000 +/-
VESA, 1024 x 768	60,023 75,029 78,750 +/-
VESA, 1152 x 864	67,500 75,000 108,000 +/-
MAC, 1152 x 870	68,681 75,062 100,000 +/-
VESA, 1280 x 720	45,000	60,000	74,250 +/-
VESA, 1280 x 800	49,702	59,810 83,500 +/-
VESA, 1280 x 1024	63,981 60,020 108,000 +/-
VESA, 1280 x 1024	79,976	75,025	135,000	+/-
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900RB	60,000	60,000	108,000 +/-
VESA, 1680 x 1050	65,290 59,954	146,250 +/-
VESA, 1920 x 1080	67,500	60,000	148,500	+/-
VESA, 2560 x 1440	88,787	59,951	241,500 +/-
VESA, 3840 x 2160RB	133,313	59,997	533,250	+/-

HDM1

Résolution	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469	70,087 28,322 +/-
VESA, 640 x 480	31,469	59,940	25,175	-/-
MAC, 640 x 480	35,000	66,667	30,240 -/-
VESA, 640 x 480	37,861	72,809 31,500	-/-
VESA, 640 x 480	37,500 75,000	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/-
VESA, 800 x 600	37,879	60,317	40,000	+/-
VESA, 800 x 600	48,077	72,188 50,000	+/-
VESA, 800 x 600	46,875	75,000	49,500	+/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476 70,069 75,000 -/-
VESA, 1024 x 768	60,023 75,029 78,750 +/-

HDMI1

Résolution	Fréquence horizontalie (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 1152 x 864	67,500 75,000 108,000 +/-
MAC, 1152 x 870	68,681 75,062 100,000 -/-
VESA, 1280 x 720	45,000 60,000 74,250 +/-
VESA, 1280 x 800	49,702	59,810 83,500 -/+
VESA, 1280 x 1024	63,981	60,020 108,000 +/-
VESA, 1280 x 1024	79,976	75,025	135,000	+/-
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900RB	60,000 60,000	108,000 +/-
VESA, 1680 x 1050	65,290	59,954 146,250	-/+
VESA, 1920 x 1080	67,500 60,000	148,500	+/+
VESA, 2560 x 1440	88,787	59,951	241,500 +/-
VESA, 3840 x 2160	67,500 30,000 297,000	+/+

HDM12

Résolution	Fréquence horizontal (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
IBM, 720 x 400	31,469	70,087 28,322	-/+
VESA, 640 x 480	31,469	59,940	25,175	-/-
MAC, 640 x 480	35,000	66,667	30,240	-/-
VESA, 640 x 480	37,861	72,809 31,500	-/-
VESA, 640 x 480	37,500 75,000	31,500	-/-
VESA, 800 x 600	35,156 56,250 36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 800 x 600	46,875	75,000 49,500	+/+
MAC, 832 x 624	49,726	74,551	57,284	-/-
VESA, 1024 x 768	48,363 60,004 65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023 75,029	78,750 +/-
VESA, 1152 x 864	67,500 75,000 108,000 +/-
MAC, 1152 x 870	68,681 75,062 100,000 -/-

HDMI2

Résolution	Fréquence horizontalie (kHz)	Fréquence verticale (Hz)	Horloge (MHz)	Polarité synchronisée (H/V)
VESA, 1280 x 720	45,000 60,000 74,250 +/-
VESA, 1280 x 800	49,702 59,810 83,500 -/+
VESA, 1280 x 1024	63,981 60,020 108,000 +/-
VESA, 1280 x 1024	79,976	75,025	135,000	+/-
VESA, 1440 x 900	55,935	59,887	106,500	-/+
VESA, 1600 x 900RB	60,000 60,000	108,000 +/-
VESA, 1680 x 1050	65,290 59,954	146,250	-/+
VESA, 1920 x 1080	67,500 60,000	148,500	+/+
VESA, 2560 x 1440	88,787 59,951 241,500	+/-
VESA, 3840 x 2160RB	133,313 59,997	533,250	+/-

Frequence horizontal
Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciropque d'un cycle horizontal est désigné sous le nom de fréquence horizontally. La fréquence horizontalé est mesure en kHz.
— Fréquence verticale
La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appeille la « fréquence verticale » ou « fréquence de rafraichissement » et est mesure en Hz.
Ceraines resolutions repertoriedans le tableau ci-dessus neuent s'avere indisponibles en fonction des specifications de carte graphique.

Chapitre 11 Annexe

Prise en charge des frais de service (imputables aux clients)

Meme si une commande d'intervention est effectuee pendant la periode de garantie, la visite d'un technicien peut vous etre facturee dans les cas suivants:

Produit non défectueux

La commande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.
Si un technicien fournit des instructions sur l'utilisation du produit ou procede simplement à des réglages d'options sans démonter le produit.
Le défaut résultat de facteurs environnementaux externes (Internet, antennene, signal du réseau filaire, etc.)
Le produit est réinstallé ou d'autres apparaïés ont été connectés après la première installation du produit.
Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autreBATIMENT.
Le client demande des instructions sur la maniere d'utiliser l'appareil de façon à coexistier avec un autre produit de l'entreprise.
Le client demande des instructions sur la maniere d'utiliser le réseau ou un autre programme de l'entreprise.
- Le client demande l'installation du logiciel et la configuration du produit.
Le technicien de maintenance est charged d'eliminer / de nettoyer la poussiere ou d'autres matieres étrangères à l'intérieur du produit.
Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat.

Dommage provoqué par le client

Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.

Si un dommage cause au produit est du à l'un des facteurs suivants :
Impact ou chute externe.
Utilisation de matieres ou d'un produit vendu separément non recommende(s) par Samsung.
- Réparation effectuee par une personne qui ne representation pas un prestataire de services externe ou un partenaire agreee par Samsung Electronics Co., Ltd.
- Refonte ou réparation du produit effectue par le client.
Utilisation d'une tension inappropriée ou de connexions électriques non autorisés.
- Précautions ou averissements indiqués dans le manuel d'utilisation non suivis.

Autres cas

La defaillance du produit resulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
Tous les composants consommables sont epuisés. (batterie, encre, lumieres fluorescentes, tete, vibrateur, lampe, filtre, ruban, etc.)

Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui etre factures. Veuillez ire attentivement le manuel d'utilisation au préalable.
