Caractéristiques	Détails
Type de produit	Lecteur DVD portable
Écran	Écran LCD de 7 pouces
Formats supportés	DVD, CD, MP3, JPEG
Autonomie de la batterie	Environ 2-3 heures
Connectivité	Ports USB, sortie AV
Dimensions	Dimensions compactes pour un transport facile
Poids	Léger, idéal pour les déplacements
Utilisation	Idéal pour les voyages, les enfants et les soirées cinéma
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Vérifier la compatibilité des formats avant l'achat

FOIRE AUX QUESTIONS - DJIX PVS 70259LDP Digital LOGICOM

Comment charger le LOGICOM DJIX PVS 70259LDP ?

Pour charger le LOGICOM DJIX PVS 70259LDP, connectez le câble d'alimentation fourni à la prise de charge sur le lecteur et branchez l'autre extrémité à une prise électrique. Assurez-vous que le voyant de charge s'allume.

Comment lire un DVD sur le LOGICOM DJIX PVS 70259LDP ?

Insérez le DVD dans le lecteur, l'étiquette vers le haut. Le lecteur devrait automatiquement reconnaître le disque et commencer la lecture. Si cela ne fonctionne pas, assurez-vous que le disque n'est pas rayé ou sale.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume n'est pas au minimum. Utilisez les boutons de volume sur le lecteur ou la télécommande pour augmenter le son. Assurez-vous également que les écouteurs ou les haut-parleurs sont correctement connectés.

Comment changer la langue audio ou les sous-titres ?

Pendant la lecture, appuyez sur le bouton 'Menu' ou 'Setup' de la télécommande pour accéder aux options de langue et de sous-titres. Sélectionnez l'option désirée dans le menu.

Le LOGICOM DJIX PVS 70259LDP ne s'allume pas, que faire ?

Vérifiez que le lecteur est correctement chargé. Essayez de le brancher sur une autre prise pour vous assurer que la prise fonctionne. Si le problème persiste, contactez le service client.

Comment connecter le lecteur à un téléviseur ?

Utilisez un câble HDMI ou un câble composite pour connecter le lecteur à votre téléviseur. Assurez-vous de sélectionner la bonne source sur votre téléviseur pour afficher le contenu du lecteur.

Puis-je utiliser le LOGICOM DJIX PVS 70259LDP sans batterie ?

Oui, vous pouvez utiliser le lecteur en le branchant sur une prise secteur avec le câble d'alimentation, même si la batterie est déchargée.

Comment réinitialiser le LOGICOM DJIX PVS 70259LDP ?

Pour réinitialiser le lecteur, éteignez-le, débranchez-le, puis maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes. Rebranchez-le et rallumez-le.

Le lecteur ne reconnaît pas certains DVD, que faire ?

Assurez-vous que les DVD sont dans un format compatible. Vérifiez également que le disque n'est pas endommagé. Essayez avec un autre DVD pour tester le lecteur.

Comment nettoyer l'écran du LOGICOM DJIX PVS 70259LDP ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager l'écran.

MODE D'EMPLOI DJIX PVS 70259LDP Digital LOGICOM

Double Lecteur DVD portable

Manuel d'utilisation

Photo non contractuelle

A litre impératifement avant la mise en service de l'appareil

Nous, LOGICOM SA - 55 rue de Lisbonne - 75008 PARIS, déclarons que la présente déclaration de conformité est établie sous notre seule responsabilité :

Marque: D-JIX

Nom commercial : PVS 702-59L DP

Référence constructeur : P742X

Type: Double Lecteur DVD Portable

Auquel se refère cette déclaration est conforme aux exigences essentielles et aux autres dispositions pertinentes des Directives suivantes :

CEM (2014/30/EU) : relative à la sécurité et la compatibilité electromagnétique.
DBT (2014/35/EU) : relative aux matériels électriques destinés à être employés dans certaines limites de tension.
BATTERIE (2006/66/CE) : relative aux piles et accumulateurs.
RoHS (2011/65/CE) relative à la restriction de certaines substances dangereuses.
ErP (2009/125/CE) et les règlements 1275/2008 et 278/2009 : relatives à l'établissement d'un cadre pour la fixation d'exigences en matière d'écoconception applicables aux produits liés à l'énergie.

LOGICOM ne saurait etre tenu responsable des modifications apportees par l'utiliser et leurs conséquences, qui pourraient notamment afferter la conformité du produit avec le marquage CE, toute modification non autorisé du produit annule cette déclaration de conformité.

Paris, le 01 Mars 2016

Bernard BESSIS, Président Directeur Général

SOMMAIRE

Déclaration UE de conformité 1
Présentation du PVS 702-59L DP 3
Sécurite et informations générales 3
Sécurite lié à l'écoute 5
recyclage 5
6
6
Vue des lecteurs DVD A et DVD B 6
Télécommande des lecteurs A et B 7
Utilisation de la télécommande 8
Accessoires 9
Branchement et installation du lecteur 9
Connexion inter-ecran 10
Installation du support voiture 11
Utilisation de base 13

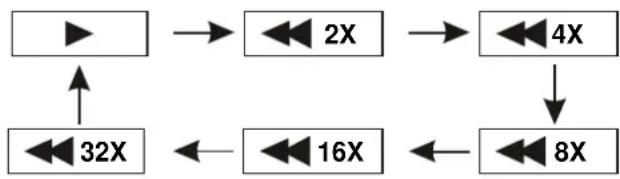

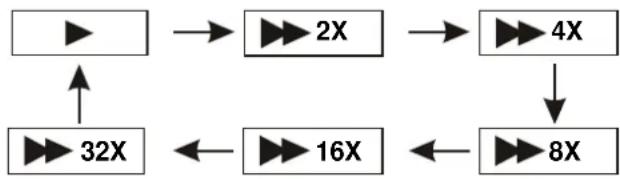

Avance rapide et retour rapide 14

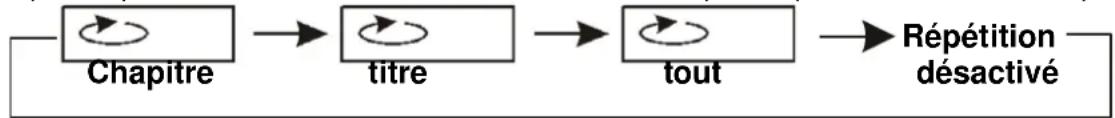

Répétition de lecture 14
Répétition de la lecture d'une scène favorite 15
Angle et zoom 15

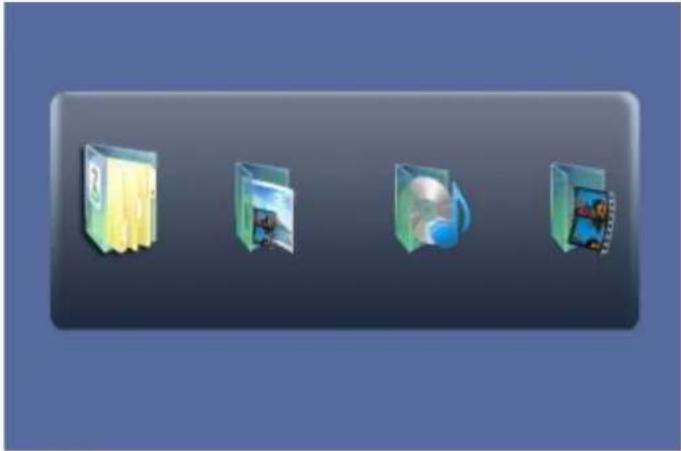

Menu principale pour carte SD/MMC et USB 16
Lecture d'un fichier.JPG 17

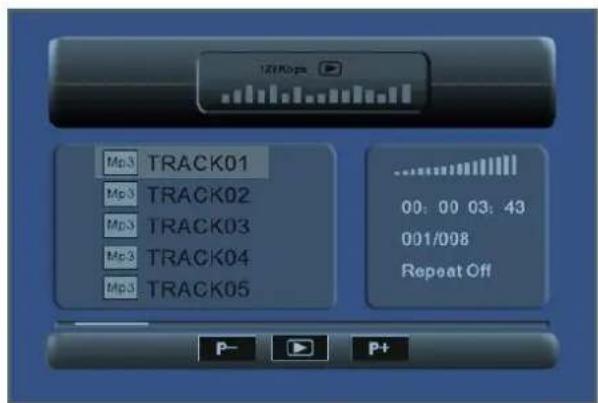

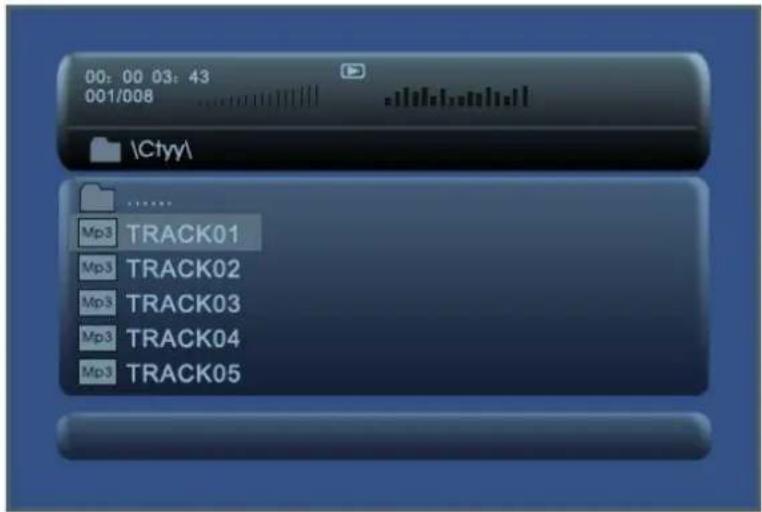

Lecture de fichiers MP3 17
Lecture de fichiers video 18

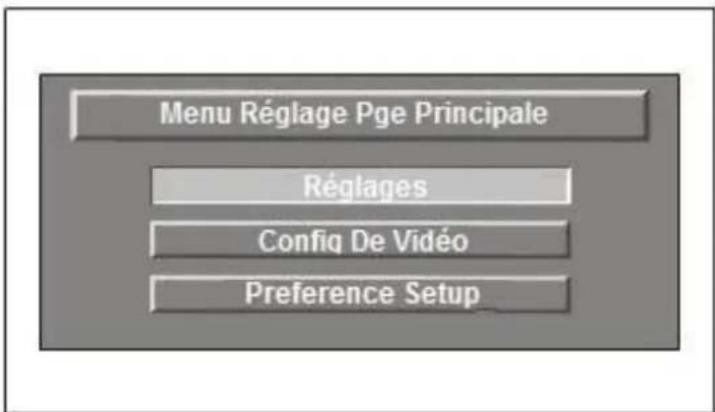

Configuration du système 18

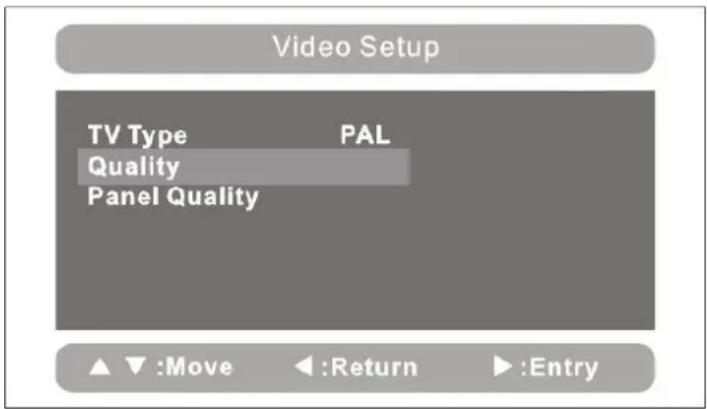

Réglage de la qualite des ecrans 19
Spcifications techniques 19
Dépannage 20
Garantie et SAV 21

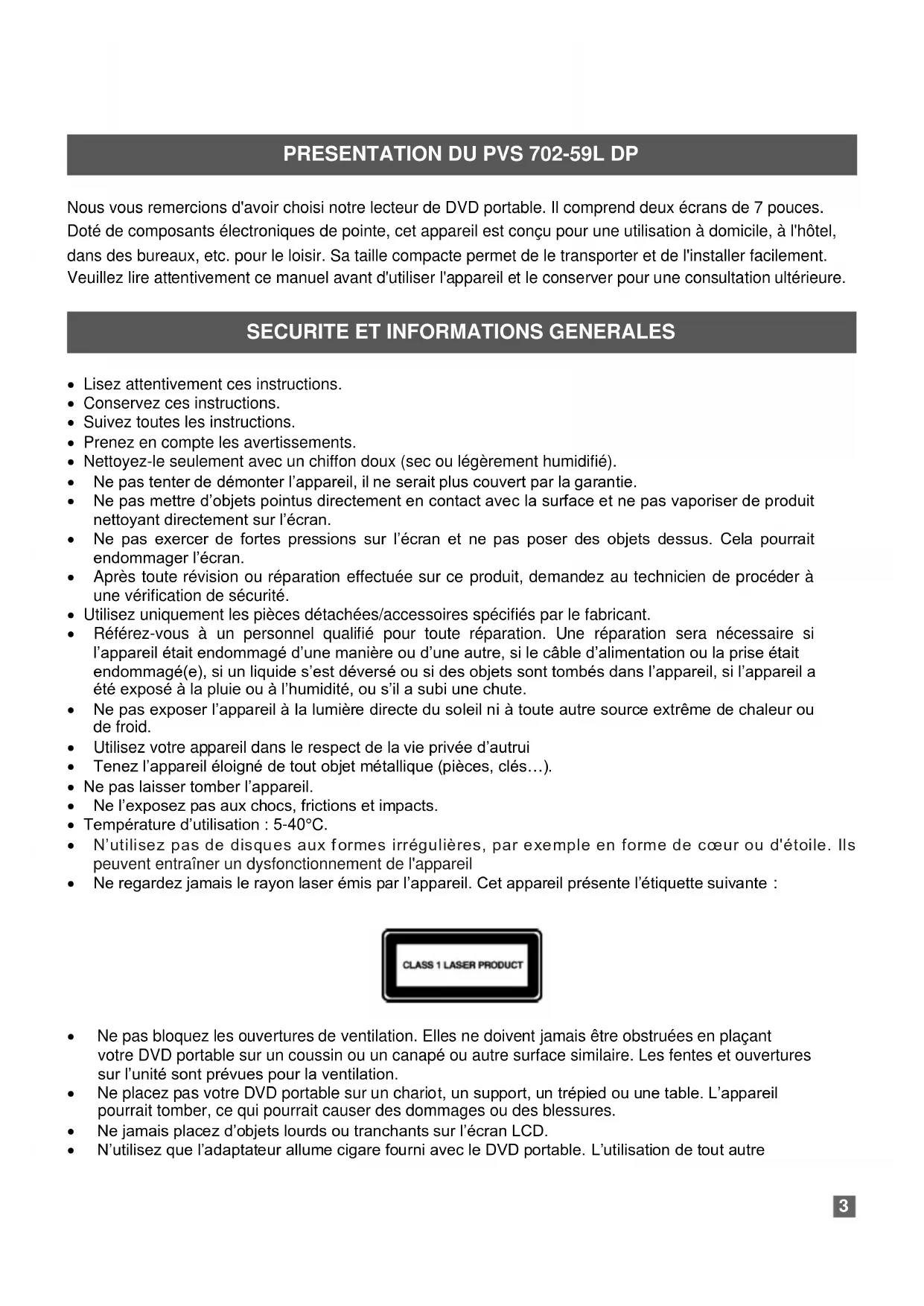

PRESENTATION DU PVS 702-59L DP

Nous vous remercions d'avoir choisi notre lecteur de DVD portable. Il comprend deux écrans de 7 pouces. Doté de composants électroniques de pointe, cet apparéil est conçu pour une utilisation à domicile, à l'hôtel, dans des bureaux, etc. pour le loisir. Sa taille compacte permet de le transporter et de l'installer facilement. Veuillez lore attentivement ce manuel avant d'utiliser l' apparéil et le conserver pour une consultation ultérieure.

SECURITE ET INFORMATIONS GENERALES

• Lisez attentivement ces instructions.
• Conserve ces instructions.
• Suívez toutes les instructions.
• Prenez en compte les averissements.
• Nettoyez-le seulement avec un chiffon doux (sec ou légèrement humidifié).
• Ne pas tenter de démonter l'appareil, il ne serait plus couvert par la garantie.
• Ne pasmettre d'objectus pointus directement en contact avec la surface et ne pas vaporiser de produit nettoyant directement sur I'écran.
• Ne pas exercer de fortes pressions sur l'écran et ne pas poser des objets dessus. Cela pourrait endommager l'écran.
• ÀpRES toute révision ou réparation effectue sur ce produit, demandez au technicien de proceder à une verification de sécurité.
• Utilisez uniquement les pieces detachedes/accessoires specifiés par le fabricant.
• Référez-vous à un personnel qualifié pour toute réparation. Une réparation sera nécessaire si l'appareil était endommagé d'une manière ou d'une autre, si le cable d'alimentation ou la prise était endommagé(e), si un liquide s'est déversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, ou s'il a subi une chute.
• Ne pas exposer l'appareil à la lumière directe du soleil ni à toute autre source extréme de chaleur ou de froid.
  Utilisez votre apparéil dans le respect de la vie privée d'autrui
  Tenez l'appareil éloigné de tout object métallique (pièces, clés...).
• Ne pas laisser tomber l'appareil.
• Ne l'exposez pas aux chocs, frictions et impacts.
• Température d'utilisation : 5-40°C.
• N'utilise pas de disques aux formes irrégulières, par exemple en forme de cœur ou d'étoile. Ills peuvent entraîner un dysfonctionnement de l'appareil
• Ne regardez jamais le rayon laser émis par l'appareil. Cet apparéil présente l'étiquette suivante :

• Ne pas bloquez les ouvertures de ventilation. Elles ne doivent jamais être obstruées en plaçant votre DVD portable sur un coussin ou un canapé ou autre surface similaire. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation.
• Ne placez pasVote DVD portable sur un chariot, un support, un trepied ou une table. L'appareil pourrait tomber, ce qui pourrait cause des dommages ou des blessures.
• Ne jamais placez d'objets lourds ou tranchants sur l'écran LCD.
  N'tilisez que I'adaptateur allume cigare fourni avec le DVD portable. L'utilisation de tout autre

adaptateur annulera la garantie.

• La prise de l'adaptateur allume cigare est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

AVERTISSEMENT: Afin de réduire tout risque d'incendie ou de chic electrique :

• Ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Ne pas exposer le produit à des gouttes d'eau ou à des éclaboussures et ne placer aucun objectif rempli de liquide, tel un vase, sur l'appareil.
• N'exposez pas l'appareil au feu, ou d'autres environnements dangereux. Par exemple, dans des stations essence ou des zones ou des produits explosifs sont utilisés
• Ne pas utiliser le produit à proximité de sources inflammables ou explosives.
• La prise d'alimentation est utilisé comme système de déconnexion et doit toujours être facilement accessible.
• Afin de déconnecter complètement l'appareil de l'électricité, la prise d'alimentation doit être déconnectée de la prise électrique.
• Ne tentez pas d'outrepasser la mesure de sécurité de la fiche polarisée ou de la prise de terre. Une fiche polarisée possède deux broches, dont l'une est plus large que l'autre. Une fiche avec une prise de terre possède deux broches plates et une troisième broche ronde pour la prise de terre. La brochure la plus large et la troisième broche constituent des mesures de sécurité importantes visant à vous protégger. Si vous ne parvenez pas à insérer complètement la prise dans la prise électrique murale, contactez votreElectricien pour remplaçer la prise murale obsolete.
• Débranche cet apparéil durant les orages ou lorsqu'il n'est pas utilisé durant une longue période.
• Eteignez l'appareil dans les lieux presentant des risques d'explosion et lorsque vous voyageez en avion.
• Ne touchez pas le cordon d'alimentation lorsque vos mains sont mouillées et ne tirez pas sur le chargeur pour le débrancher.
  Le cable d'alimentation doit etre mis en place de sorte que I'on ne marche pas dessus ou qu'il soit ecrase particulierement a l'endroit de la prise, a l'endroit ou il est branché et a l'endroit d'oil sort de l'appareil.
• Ne surchargez pas la prise électrique. Utilisez uniquement la source d'alimentation comme indiqué.
• N'installez pas cet apparéil près de sources de chaleur telles que des plaques électriques, cusinières ou autres (meme les amplificateurs).

Ces symboles rappellent à l'utilisateur d'être prudent pour éviter les risques d'électrocution

MISE EN GARDE : AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE. NE CONTIENT AUCUNE PIECE POUVANT ÉTRE RÉPARÉE NI REMPLACÉE PAR L'UTILISATEUR. CONFIER TOUTE RÉPARATION À UN TECHNIÇIEN QUALIFIÉ.

SECURITE LIE A L'ECOUTE

• Avant l'utilisation des écouteurs, vérifier que le volume sonore ne soit pas à son maximum et ainsi éviter d'entrainer des pertes auditives.
• Les niveaux sonores élevés sont destinés aux individus ayant des capacité auditives diminuées et non aux personnes possédant des facultés auditives normales.
• Ne pas utiliser les écouteurs pendant que vous conduisez.
• Régler le volume de telle sorte que vous puissiez entendre lessons de votre environnement.
  L'ecoute d'un baladeur musical a force puissance peut endommager l'oreille de l'utiliseur et entrainer des troubles auditifs (surdite, bourdonnements, acouphenes et hyperacousie). Afin de prévenir ces risques il est recommandé de ne pas utiliser l'appareil à plein volume, la durée d'utilisation ne doit pas exceder une heures par jour.
• Ce produit est conforme à la norme EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 « Matériel de traitement de l'information, sécurité, partie 1 : exigences générales » conformément à l'arrêté du 25 Juillet 2013 portant application de l'article L. 5232-1 du code de la santé publique relatifs aux baladeurs musicaux.
• Ne pas utiliser de modèles de casque ou d'écouteurs pré-amplifié ou amplifié (c'est-à-dire avec un contrôle de volume qui leur est propre et/ou auto-alimenté par une batterie ou des piles), car ils ne garantissent pas un respect de la puissance sonore maximale.
• Afin d'éviter des dommages auditifs évventuels, ne pas écouter à un niveau sonore élevé pendant une longue durée.

RECYCLAGE

Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique ou électronique et qu'il ne doit pas être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.

La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques et électroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récapération et de recyclage les plus performantes, afin de minimiser les effets sur l'environnement, Traits les substances dangereuses et éviter les décharges de plus en plus nombreuses.

Consignes de mise au rebut de l'appareil pour les utilisateurs privés :

Lorsque you n'utilisez plus l'appareil, mettez-le au rebut en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.

Consignes de mise au rebut de l'appareil pour les utilisateurs professionnels :

Les utilisateurs professionnels doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet appeareil n'est pas mélange à d'autres déchets commerciaux lors de sa mise au rebut.

PRINCIPALES CHARACTERISTIQUES

• Deux écrans LCD 7 pouces couleur haute luminosité
• Double lecteur
• Compatible avec les formats DVD, VCD, MP3, MP4, CD, JPEG, Xvid etc. Haut-parleur stéreo intégré.
• Batteries rechargeables au lithium-polymère intégrée GSP053093 - 950mAh - 7.4V
• Prise en charge des systèmes PAL ou NTSC
• Prise en charge des systèmes d'exploitation en plusieurs langues, avance/retour rapide, fonction de répétition
• Fonction de zoom avant/arrière
• Prise en charge de la fonction de signal sortie AV

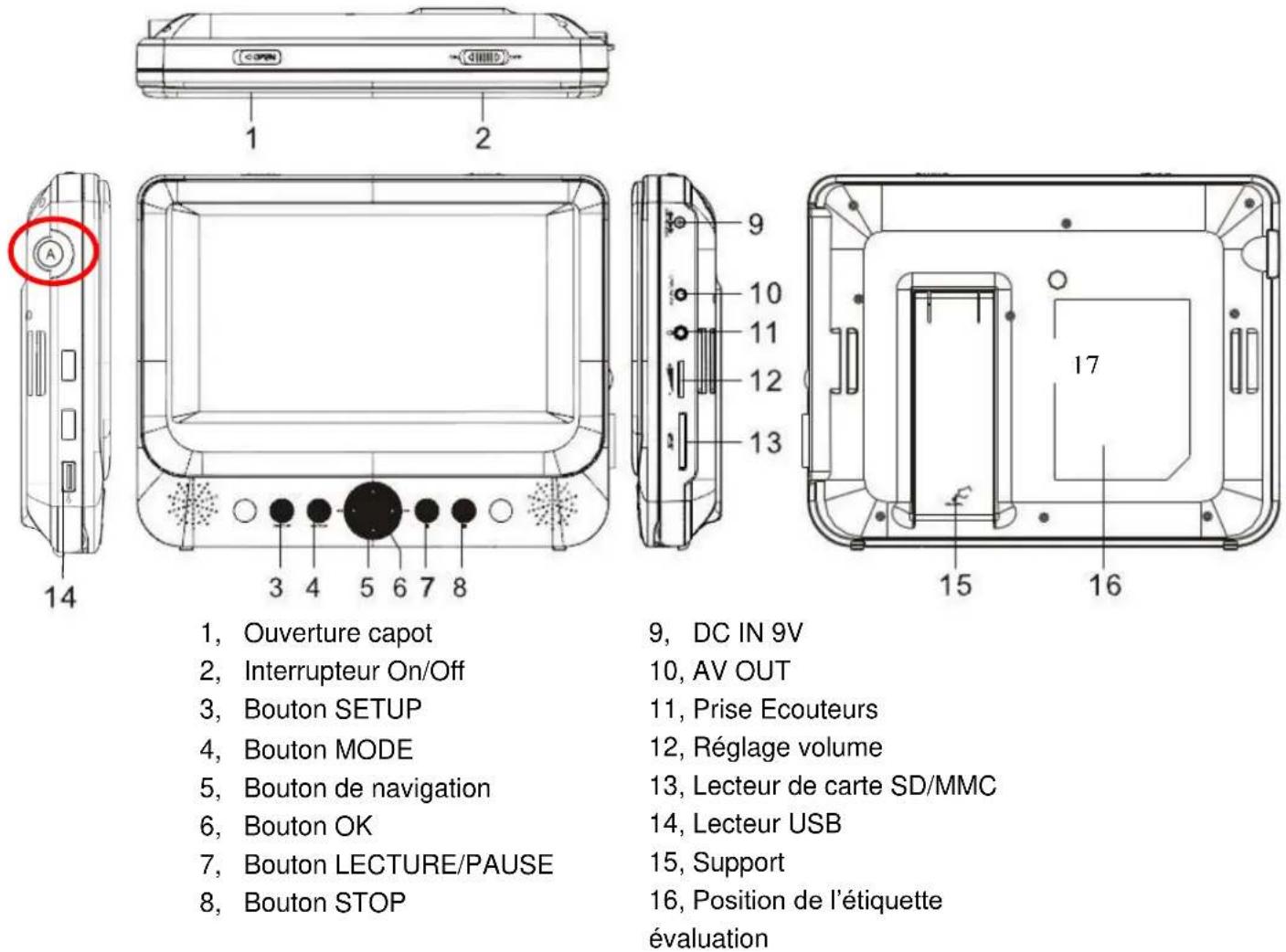

Vue des lecteurs DVD A et DVD B

Remarque : Les deux lecteurs sont identiques.

Pour différencier vos 2 lecteurs DVD, une dette designant soit le lecteur A soit le lecteur B est reperée sur le cote gauche de chaque apparéil, entourée d'un cercle rouge ici sur les schémas.

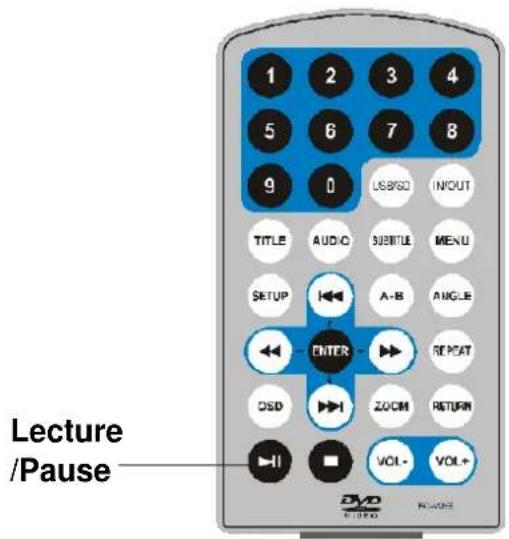

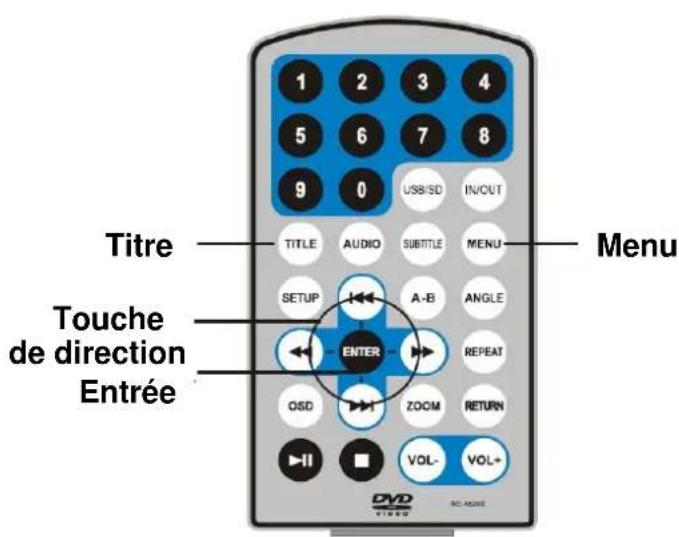

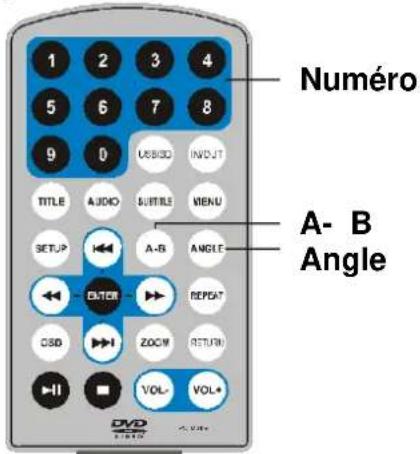

Télécommande des lecteurs A et B

Remarque: l'indicateur permettant de savoir si la telecommande contrôle le lecteur A ou le lecteur B se situe en haut de la telecommande comme représenté ci-dessous

1. Touches numériques
2. TITLE (pour afficher les informations sur le titre)
3. AUDIO (pour sélectionner la langue audio)
4. SETUP (pour acceder au menu de configuration ou le quitter)
5. Touche Précédent/Suivant (pour acceder au chapitre ou à la scene precedente/suivante pendant la lecture)
6. Touche avance/retour rapide (pour défilier rapidement vers l'avant/l'arrière en multipliant la vitesse par 2, 4, 8, 16 ou 32)
7. OSD (pour afficher les informations sur le disque pendant la lecture)
8. Lecture/Pause
9. Arrêt (une pression : arrêt au point de lecture actuel ; appuyez sur pour poursuivre la lecture ; appuyez de nouveau pour arrêté la lecture)
10. MODE (pour basculer entre plusieurs modes)
11. ZOOM (pour effectuer un zoom avant/arrière sur l'image pendant la lecture)
12. MENU (pour ouvrir ou fermer la page de menu)
13. SUBTITLE (pour sélectionner la langue de sous-titrage lors de la lecture du DVD)
14. ANGLE (pour modifier l'angle d'affichage lors de la lecture d'un disque prenatal en charge les changements d'angle)
15. A-B (pour répéter une partie spécifique du point A au point B; appuyez de nouveau pour annuler la lecture répetée)
16. REPEAT (pour répéter la lecture du titre, du chapitre ou de la piste)
17. RETURN (pour revenir au menu principal)
18. MUTE (pour désactiver/activer le son du haut-parleur)
19. VOL + / - : (pour régler le volume)
20. ENTER (pour confirmer)

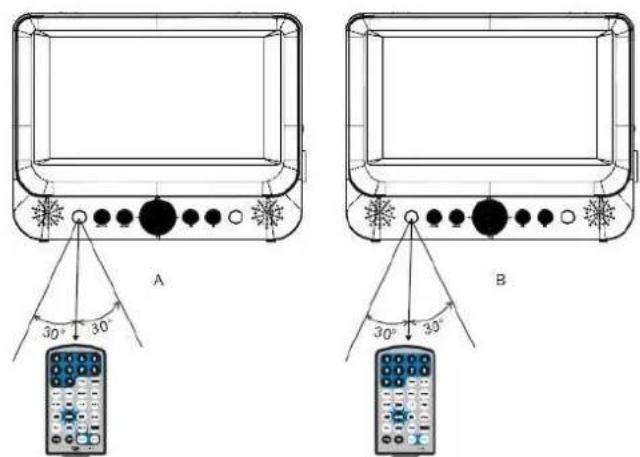

UTILISATION DE LA TELECOMMANDE

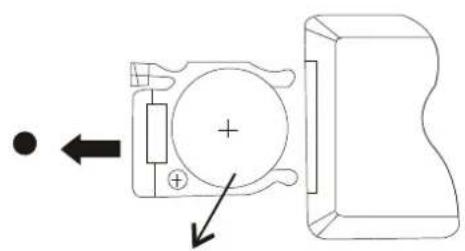

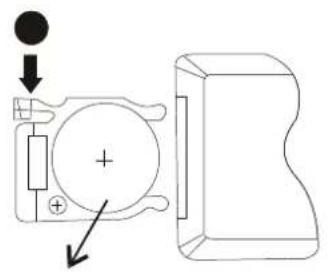

Insérez la pile dans la télécommande comme illustré ci-dessous

Lors de l'utilisation de la télécommande, assurez-vous que levoyant infrarouge est dirigé vers le capteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres. Reportez-vous à l'illustration suivante.

Remarques :

• Evitez de faire tomber l'appareil ou de le placer dans un environnement humide.
  Evitez d'exposer le capteur infrarouge de l'appareil aux rayons du soleil
• Remplacez la pile de la télécommande si celle-ci ne fonctionne plus.

ACCESSIONS

Ecran LCD 7 pouces	2
Télécommande	2
Adaptateur pour allume-cigare	1
Mode d'emploi	1
Câble de connexion inter-écran	1
Support de fixation voiture	2

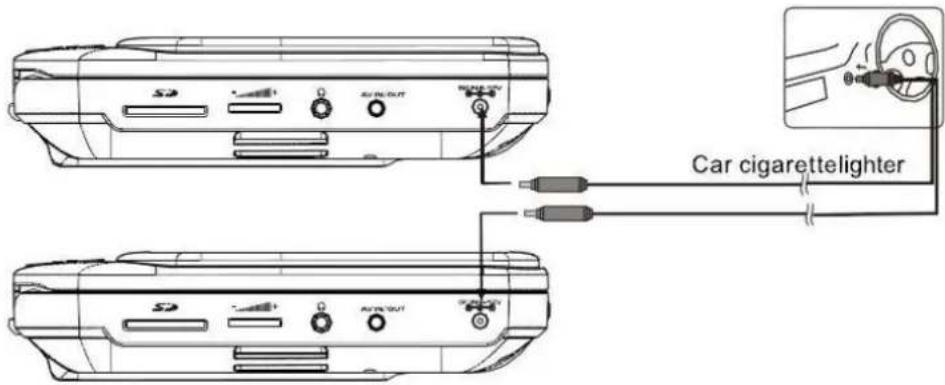

BRANCHEMENT ET INSTALLATION DU LECTEUR

Branchez la fiche de l'adaptateur sur la prise d'entrée DC IN 9V de l'appareil puis branchez l'autre extrémité sur la prise d'allume-cigare de la voiture. Reportez-vous à l'illustration ci-dessous.

Remarques :

L'adaptateur pour allume-cigare est disponible uniquement si l'alimentation de la voiture est sur 9-12V.
La prise allume cigare est utilisee comme dispositif de debranchement, le dispositif de deconnexion doit rester facilement accessible.

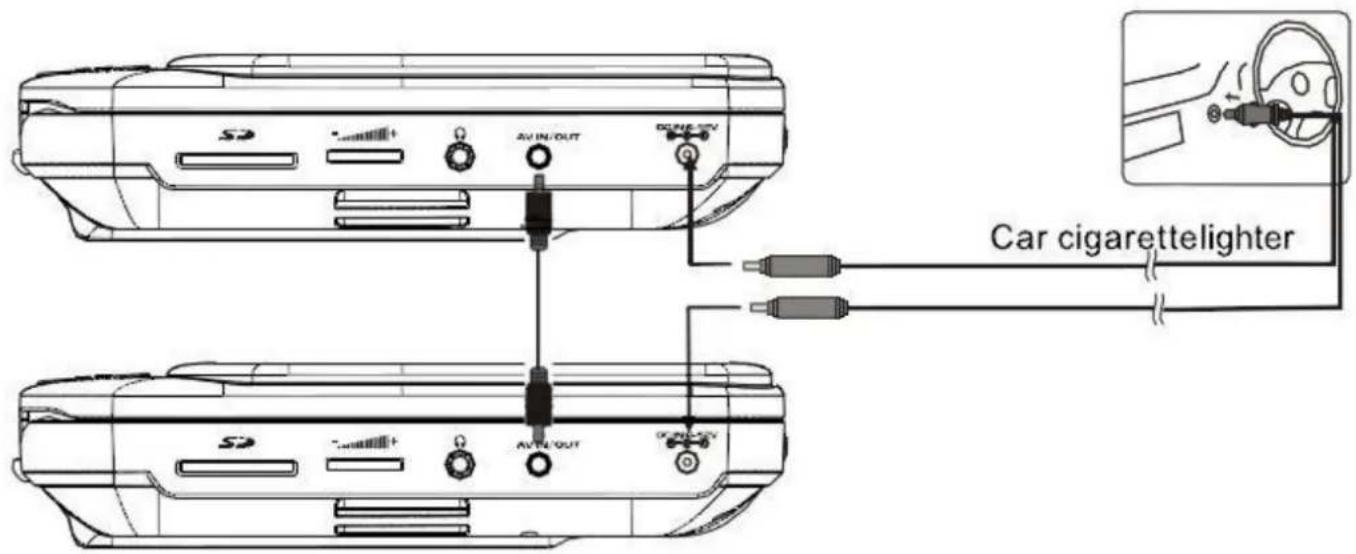

CONNEXION INTER-ECRAN

Vou puez eaglement raccorder le lecteur A au lecteur B pour avoir la meme image sur les 2 ecrans. Reportez-vous a l'illustration ci-dessous:

• Brancher l'adaptateur allume-cigare sur la prise d'entrée DC IN 9V des 2 lecteurs DVD
• Connecter le lecteur A et le lecteur B avec le cable de connexion inter-écran (uniquement avec le cable fourni) en suivant l'illustration ci-dessus
• Insérez le DVD ou tout autre support (clé USB, carte SD...) dans le lecteur A.
• Appuyez sur la touche IN/OUT de la télécommande du lecteur B, pour paramétre le lecteur B en réception (IN) de signal video.
• Vous avez terminé la configuration inter écran.

Remarques :

Assurez-vous que le cable de connexion inter-ecran soit bien branché sur chaque apparéil. Si l'image ou le son du monitér n'appeaît pas, veuilles débrancher le cable puis le rebrancher à nouveau.
- Reportez-vous aux illustrations page 7/8/9/10 pour différencier le lecteur A du lecteur B ainsi que les télécommandes des lecteurs A et B.
- Si vous insérez un DVD ou tout autre support (clé USB, carte SD...) dans le lecteur B, vous ne pourrez avoir d'image sur les 2 écans car le lecteur A n'est pas prévu pour receivevoir de la video.

INSTALLATION DU SUPPORT VOITURE

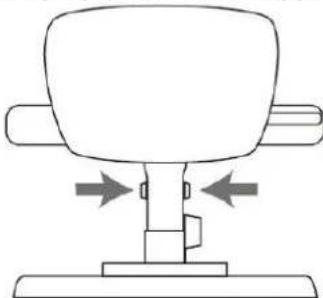

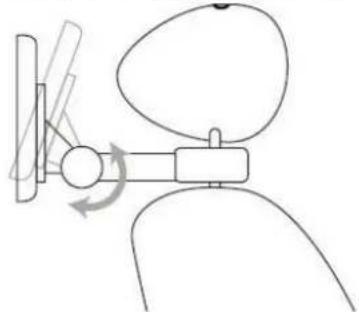

Remarques:

Retirez les kits de fixation et les lecteurs DVD de votre vehicule, lorsque ceux-ci ne sont pas utilisés.
Fixez les kits de fixation à l'arrête des appuis-tête des sièges avant.

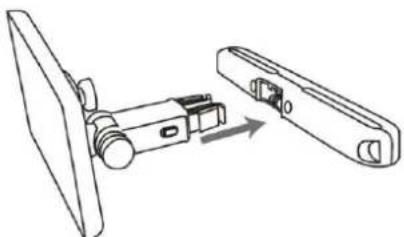

Eléments du kit :

A- Support de fixation du lecteur DVD
B- Vis de l'axe d'ajustement d'angle
C- Boutons de déclipsage de fixation
D- Support de fixation sur appui-tête

1- Fixez le support de fixation sur appui-tete (D) sur l'appui-tete du siège avant.

A- Positionnez le support sur les barres de l'appui-tete.
B- Serrez les vis pour fixer le support fermement dans la voiture.

2- Fixer le lecteur DVD portable sur le support de fixation du lecteur DVD portable (A), et serrez correctement la vis pour maintainir le lecteur DVD en position.

3- Emboitez le support de fixation du lecteur DVD (A) avec le support de fixation sur appui-tete (D), comme indiqué sur le schéma ci-dessous:

Remarques:

Si I'espacement pour les barres de I'appui-tete est trop grand, vous pouze retarder les joints situés entre les 2 parties du support pour réduire l'espacement.
Il y a 4 vis courtes pour fixer le support sur des barres de 11mm et 4 vis longues pour fixer le support sur des barres de 14mm . Adaptez les vis en fonction de la taille de vos barres d'appui-tête.

4- Ajustez l'angle d'inclinaison du lecteur DVD, puis vissez la vis de l'axe d'ajustement d'angle (B).

Remarque: Il y a 3 trous sur le support de fixation du lecteur DVD. Ils permettent de regler le lecteur DVD en hauteur.

5- Pour retirez le support de fixation du lecteur DVD (A) du support de fixation sur appui-tete (D), appuyez sur les boutons de déclipsage (C) et tirez le support de fixation du lecteur DVD (A).

6- Pour fixer le deuxième écran, repêzez les étapes 1 à 4.

Précaution d'utilisation: Attention, lorsque le lecteur DVD est installé sur le support appui tête, il est vivement recommander de recycler au maximum le siège arrêté et d'avancer le siège passager avant ou conducteur (sans que cela ne nuise à son comport de conduite). Par ailleurs, lorsque le vehicule n'est plus à l'arrêt, le passager est invite à conserver une position assise adossé à son siège et à ne pas se tener à proximité du DVD. Il est, enfin, recommandé de désinstaller le lecteur DVD du support à défaut d'utilisation pendant le temps du trajet.

UTILISATION DE BASE

Lecture de disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid

1. Avec avoir mis l'appareil sous tension, allumez-le à l'aide de l'interrupteur ON/OFF.
2. Appuyez sur la touche de direction pour passer en mode DVD ou Media. Si vous choisissez le mode « Media», insérez une clé USB ou une carte SD
3. Ouvrez le lecteur de disque et inserez un disque en positionnant I'etiquette vers le haut.
4. Fermez le lecteur. L'appareil charge le disque et commence la lecture.
5. Appuyez sur pour arreter la lecture au point actuel; appuyez sur pour poursuivre la lecture; appuyez de nouveau sur cette touche pour arreter la lecture.
6. Pendant la lecture, appuyez sur pour suspendre la lecture; appuyez de nouveau sur cette touche pour reprendre la lecture.
7. Une fois la lecture terminée, mettez l'appareil hors tension.
8. Pour certains DVD dotés d'un menu Titre ou Chapitre, appuyez sur la touche MENU pour acceder à la page de menu puis selectionnez le programme à l'aide des touches numériques ou

Remarque: En mode pause, arrêt ou en l'absence de disque, l'appareil se met en veille après 3 minutes environ.

Appuyez sur une touche pour quitter le mode veille.

AVANCE RAPIDE ET RETOUR RAPIDE

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD ou Xvid, l'appareil peut effectuer une lecture en avance rapide ou en retard rapide pour rechercher une scene.

1. Appuyez sur pour activer l'avance rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.

1. Appuyez sur pour activer le retard rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.

REPETITION DE LECTURE

Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD ou Xvid, l'utilisateur peut repeter la lecture d'un chapitre, d'un titre ou de l'ensemble des programmes du disque.

Pour les DVD, appuyez sur la touche « REPEAT » pour repeter la lecture d'un chapitre, appuyez une deuxieme fois pour repeter la lecture d'un titre et une troisième fois pour repeter la lecture du disque.

Pour les disques MP3, appuyez sur la touche « REPEAT » pour répéter la lecture du fichier en cours, appuyez une deuxième fois pour répéter la lecture du dossier et une troisième fois pour annuler la répétition.

REPETITION DE LA LECTURE D'UNE SCENE FAVORITE

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid, l'utilisateur peut repeter la lecture d'une scene ou d'un chapitre.

Pendant la lecture, appuyez sur la touche « A-B » au point A, puis appuyez de nouveau sur cette touche au point B; l'appareil repete automatiquement la partie située entre A et B.

Appuyez sur cette touche une troisième fois pour revenir à une lecture normale.

ANGLE ET ZOOM

Au cours de la lecture d'un DVD permettant un affichage sous plusieurs angles, appuyez sur la touche « Angle ».

Les indications suivantes apparaisent à l'écran :

Appuyez sur les touches numériques pour selectionner l'angle de votrechioix

Pour revenir à une lecture normale, appuyez sur « Angle ». L'appareil lit le disque selon l'angle par défaut.

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid,

L'utilisateur peut effectuer un zoom avant ou arrêtre sur l'image. 2X

Pendant la lecture, appuyez sur la touche Zoom pour agrandir l'image

Appui successif permet d'agrandir davantage l'image. Appuyez sur la touche Zoom à plusieurs reprises pour revenir à l'affichage normal.

Lorsque l'image est agrandie, appuyez sur ou < pour déplacer l'image.

MENU PRINCIPALE POUR CARTE SD/MMC ET USB

Lorsque you inserez une carte SD/MMC ou une unite de stockage de masse dans l'emplacement prevu a cet effet, you nevez selectionner l'entree correspondante a partir du menu MODE.

Le menu suivant s'affichera alors :

Selectionnez ensuite l'icone correspondant au type du fichier que vous souhaitez dire :

Dans ce mode, vous pourrez visualiser l'intégralité des documents présents dans l'unité de stockage.

Photo mode (mode photo) :

Dans ce mode, vous pourrez visualiser l'intégrality des photos prsentes dans l'unité de stockage, tant qu'elles sont enregistrées dans un format accepté par l'appareil.

Music mode (mode musique) :

Dans ce mode, vous pourrez visualiser l'intégrality des pistes musicales générées dans l'unité de stockage, tant qu'elles sont enregistrées dans un format accepté par l'appareil.

Dans ce mode, vous pourrez visualiser l'intégrality des fichiers vidés prênts dans l'unité de stockage, tant qu'elles sont enregistrées dans un format accepté par l'appareil.

Remarque: Pour revenir en arrêté, veuilles appuyer sur la touche RETURN (RETOUR).

LECTURE D'UN FICHIER.JPG

1. Placez un disque.JPG dans le lecteur : l'appareil commence la lecture.

2. Appuyez sur « MENU » pour naviguer parmi les fichiers.JPG.

3. Appuyez sur ↑▼ puis sur la touche « OK » pour selectionner un fichier.JPG.

4. Appuyez sur l'ou sur OK pour prévisuliser le fichier sélectionné

5. Pour faire pivoter l'image dans le sens inverse des aiguilles d'une montre, appuyez sur « »; appuyez sur « » pour faire pivoter l'image dans le sens des aiguilles d'une montre

6. Appuyez sur la touche OSD lors de l'affichage des photos pourCHOISIR parmi plusieurs modes d'actualisation :

a. actualisation de haut en bas

b. actualisation de bas en haut

c. actualisation de gauche à droite

d.actualisation de droite a gauche

e. actualisation de l'angle supérieur gauche à l'angle inférieur droit

f. actualisation de l'angle supérieur droit à l'angle inférieur gauche

g. actualisation de l'angle inférieur gauche à l'angle supérieur droit

h. actualisation de l'angle inférieur droit à l'angle supérieur gauche

I. actualisation du centre horizontal aux deux cotsés

j.actualisation du centre vertical aux deux cotoes

k.actualisation du haut et du bas vers le centre

I. actualisation de la droite et de la gauche vers le centre

m. actualisation du cote supérieur des quatre fenêtres au cote inférieur

n. actualisation du cote gauche au cote droit des quatre fenêtres.

o.actualisation des 4 cotes vers le centre.

1. Pendant la visualisation des fichiers, « » peut apparaitre lorsque vous appuyez sur la touche « Angle », « Subtitle », « Audio », « A-B » ou « Title », etc. Ce symbole indique que ces options sont indisponibles.

2. Lors de la visualisation de fichiers.JPG, appuyez sur « ■ » affiche les images en miniature, ou appuyez sur « ▲ ▲ ou sur la touche OK pour selectionner une image à afficher.

LECTURE DE FICHIERS MP3

Placez un disque, une carte SD/MMC ou une unité de stockage de masse dans votre lecteur.

Appuyez sur ▲▼ ou sur la touche « OK » pour désir un fichier MP3. Appuyez sur ▷ ou sur « OK » pour dire le fichier sélectionné

LECTURE DE FICHIERS VIDEO

Placez un disque, une carte SD/MMC ou une unité de stockage de masse dans votre lecteur. Appuyez sur ▲▼ ou sur la touche « OK » pour désir un fichier video. Appuyez sur ▷ ou sur « OK » pour lire le fichier sélectionné

Appuyez sur la touche « Setup » pour afficher le menu principal. Appuyez sur « Setup » une nouvelle fois pour quitter le menu.

Dans le sous-menu, appuyez sur “▲▼” pour sélectionner l'option désirée puis sur la touche « OK » pour confirmer

Vou puez configurer le système selon vos préférences. Soyez cependant attentif aux éléments suivants :

1. Certaines fonctions telles que « Indicateur d'angle » peuvent ne pas etre disponibles en fonction du disque.
2. Le mot de passer par défaut défini en urine est 8888.
3. Le menu Page de préférences est activé uniquement lorsqu'aucun disque n'est charge ou que le lecteur de disque est ouvert.
4. La langue Audio et des Sous-titres ne sont selectionnables que sur les disques proposant plusieurs langues

REGLAGE DE LA QUALITE DES ECRANS

Appuyez sur la touche « Setup » pour afficher le menu principal. Appuyez sur « Pour selectionner « Réglage P(video » et validez avec « ENTER »

Voussousuitechoisirdereglerla qualite deleecran du moniteur ou delecran du lecteur. Ilyousseneutiepossibledeconfigurerlesparametessuivants：

Luminosite
- Contraste
- Couleur
- Saturation

Nous vous conseillons lors du réglage du second écran de positionner la molette de réglage de la luminosité au milieu.

SPECIFICATIONS TECHNIQUES

Disques compatibles : DVD +R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW, MP3,JPEG, MPEG4VCD2.0

Système de signal : PAL/NTSC

Taille des écrans : 7 pouces

Réponse de fréquence : 20 Hz à 20 KHz

Sortie video: 1 Vp-p/75 Ohm non équilibrée

Sortie audio : 1,4 Vrms/10kOhm

S/N Audio : supérieure à 80 dB

Plage dynamique: Supérieure à 85 dB

USB : prise en charge de USB 1.1

Laser : laser semi-conducteur, Longueur d'ondes : 650 nm/795 nm

Source d'alimentation : DC 9-12V

Consummation : 10 W

Température de fonctionnement: 0 40^ C

Poids (2 lecteurs) : 0,7/0,7 kgs

Dimensions (2 lecteurs) (L× P× H):212× 167× 40mm

Type de batterie : Li-Polymères

DEPANNAGE

PROBLÈME	SOLUTION
Absence de son ou son déformé	Assurez-vous que l'appareil est correctement branché. Assurez-vous que les cables sont raccordés correctement aux prises appropriées.
Impossible de passer les avant-propos du film	Vous ne pouvez pas passer le générique et les avertissements affichés au début du film car le disque est programmé pour empêcher cette action.
L'icone apparaît à l'écran	La fonction ou l'action ne peut être réalisée actuellesment car :1. le logiciel du disque ne le permet pas.2. le logiciel du disque ne prend pas en charge la fonction (par ex. les angles)3. la fonction n'est pas disponible actuellément.4. vous avez demandé un titre ou un nombre de chapitre inexistant.
L'image est déformée	Le disque est peut-être endommagé. Essayez d'utiliser un autre disque ; Il est normal qu'une certaine déformation se produit en mode avance rapide ou retard rapide.
Impossible d'exécuter la fonction avance rapide ou retard rapide	Certains disques possèdent des sections qui interdisent le balayage rapide ou le saut de chapitre ;Il est impossible de sauter les avertissements et le générique de début de film. Cette partie du film est souvent programmée de sorte à empêcher qu'elle ne soit sautée.
Impossible d'avoir l'image ou le son sur le moniteur externe	Vérifier le cable inter-écran soit branché correctementDébrancher le cable puis le rebrancher à nouveau.

Ce produit est en constante amélioration ; les modifications des fonctions et specifications ne feront l'objet d'aucun avis préalable.

En cas de problèmes :

Un formuale de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique support de notre site internet :

www(logicom-europe.com

Si aucune de ces plateformes n'a solutionné votre problème, veuillez contacter votre revendeur.

Pour des raisons de sécurité, seule notre station technique est habilitée à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.

La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est defini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les déterriorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de I'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, I'humidité ou le gel.

La garantie s'etend uniquement à la France Métropolitaine.

• La garantie ne couvre pas les manuels d'utilisation, ni les applications, réglages, contenus ou données qu'il soit.
• La garantie ne couvre pas l'usure normale du produit. (Ecrans, batteries et télécommande)
• La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des objets, une pression, une chute.
• La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
• La garantie ne couvre pas les defaults occasionnés au produit par un autre produit connecté ou utilisé avec, un accessoire ou un logiciel non fourni par Logicom.
• La garantie ne couvre pas le produit ou ses accessoires s'il a ete demonte ou modifie d'une qualconque façon.
  La garantie ne couvre pas les dommages effectuels sur le produit dus a une exposition a l'humidite, a des conditions ce chaleur ou froid extremes, a la corrosion, a l'oxydation, avec tout liquide quel qu'il soit.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

Fabrique en RPC

© 2016 Logicom SA.
