MODE D'EMPLOI AG220 MSI

AG220 Séries All-in-One (AIO) PC MS-ACB3 Systèmeii Table des matières Remarque concernant les droits d’auteur iii Marque de commerce iii Révision iii Mise à niveau et garantie iv Achat des éléments remplaçables iv Support technique iv Fonctions du produit écologique iv Politique environnementale v Information des substances chimiques v Information de batterie v Instructions de sécurité vi Conformité CE viii Déclaration FCC-B sur les interférences de radiofréquence viii Déclaration WEEE viii

1. Vue d’ensemble .................................................. 1-1

Contenu 1-2 Vue d’ensemble du système 1-3 Remplacement des composants et mises à niveau 1-9

2. Pour commencer ................................................ 2-1

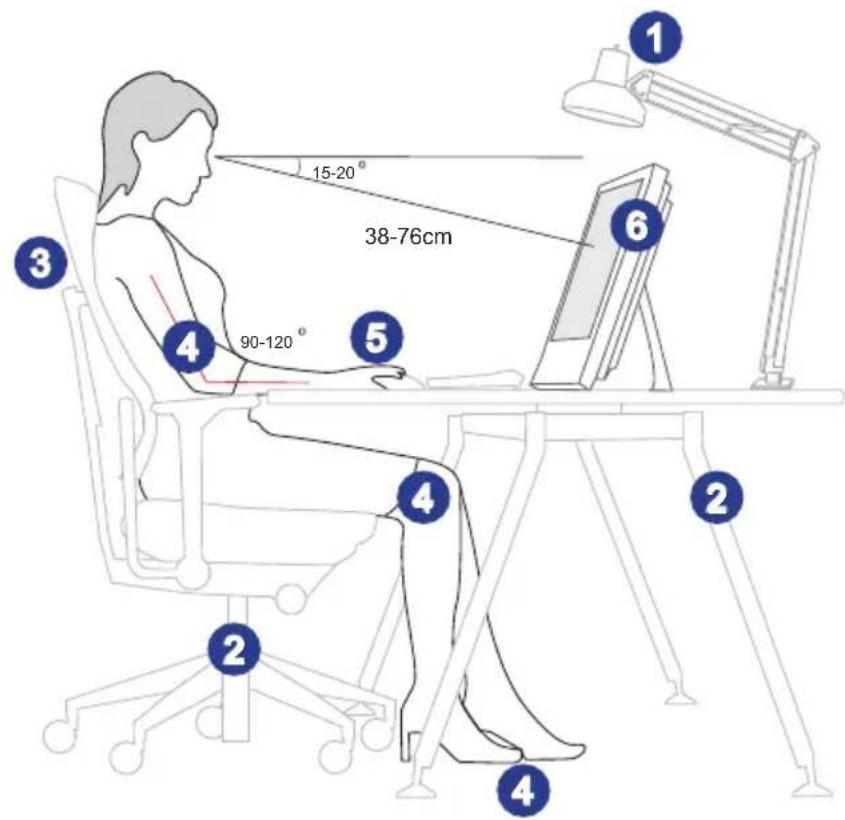

Conseils en matière de sécurité et de confort 2-2 Installation du matériel 2-3

3. Fonctionnement du système ............................... 3-1

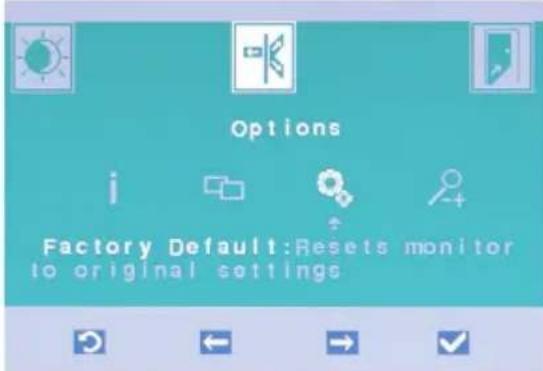

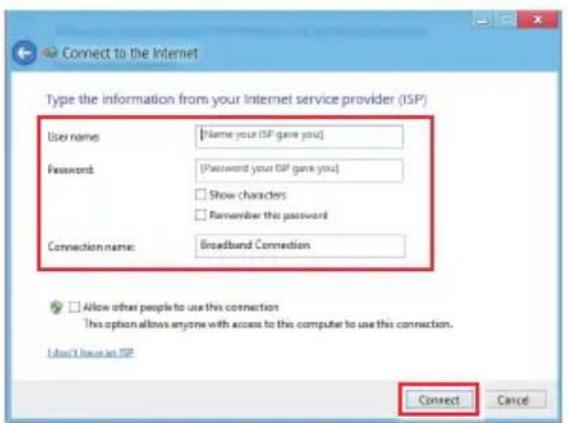

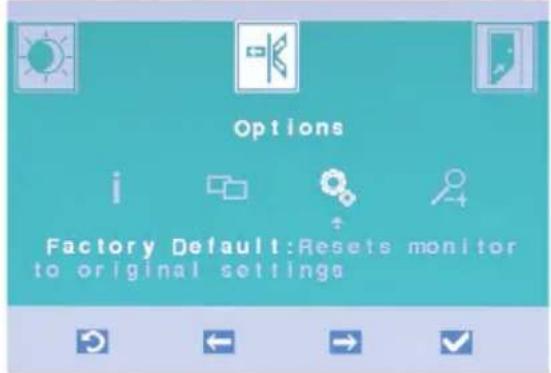

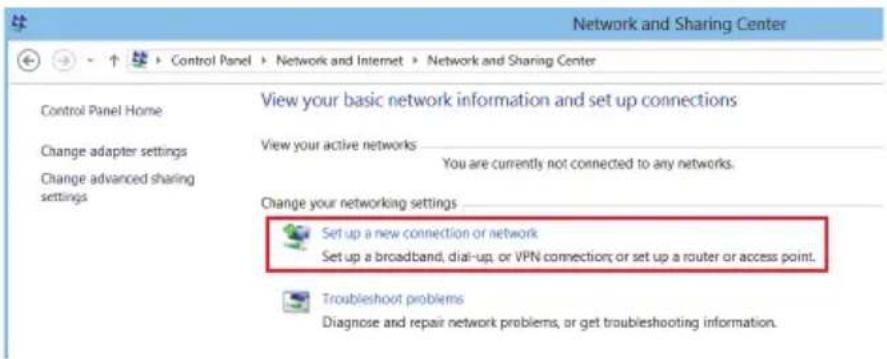

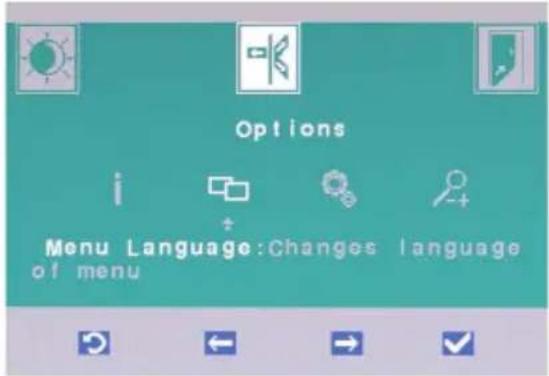

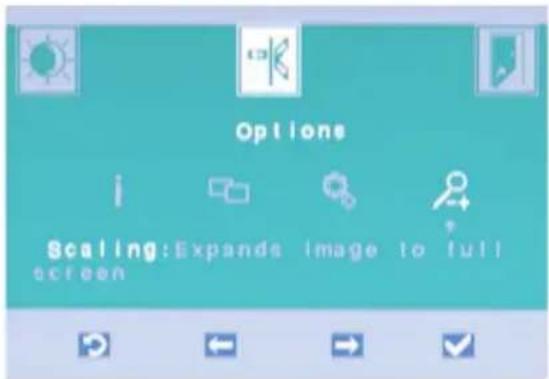

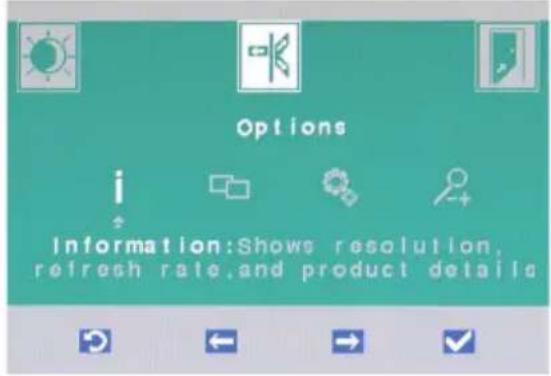

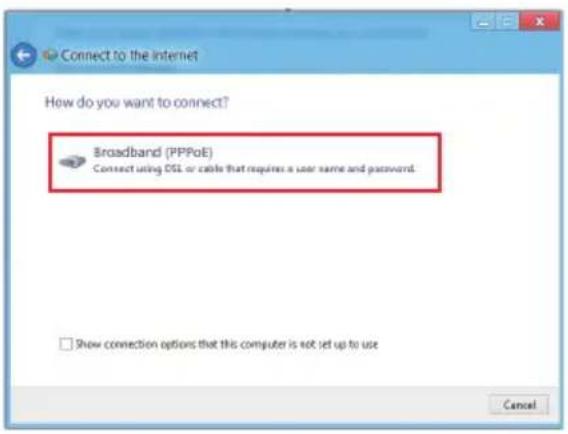

OSD (On-Screen Display : Menus à l’écran) 3-2 Gestion de l’alimentation 3-5 Connexions réseau (Windows 7) 3-7 Connexions réseau (Windows 8x) 3-10 Récupération du système (Windows 7) 3-13 Récupération du système (Windows 8x) 3-23 A. Problèmes de fonctionnement ............................A-1Préface iii Remarque concernant les droits d’auteur Le matériel contenu dans ce document constitue la propriété intellectuelle de MICRO- STAR INTERNATIONAL Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis Marque de commerce Toutes les marques de commerce sont la propriété de leur propriétaire respectif Révision Révision Date V10 2014/02iv Mise à niveau et garantie Veuillez noter que certains composants préinstallés dans le produit peuvent être mise à niveau ou remplacés à la demande de l'utilisateur Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé Cela risquerait d'annuler la garantie Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour e󰘯ectuer une mise à niveau ou un remplacement Achat des éléments remplaçables Veuillez noter que l’achat de pièces remplaçables (ou compatibles) du produit acheté dans certains pays ou certaines régions doivent être mises à disposition par le fabricant au moins 5 ans après l’arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l’époque Pour les informations détaillées concernant l’achat de pièces détachées, veuillez contacter le fabricant par le biais de http://supportmsicom/ Support technique Si votre système est victime d’un problème et qu’aucune solution ne peut être obtenue à partir du manuel d’utilisation, veuillez contacter le magasin où vous avez acheté le produit ou le distributeur local Vous pouvez également avoir recours aux ressources d'aide suivantes pour une assistance plus approfondie Allez sur le site Internet de MSI pour guide technique, mises à jour BIOS, mises à jour pilotes et d’autres informations sur http://wwwmsicom/service/ download/ Prenez contact avec nos techniciens sur http://supportmsicom/ Fonctions du produit écologique La consommation d’énergie réduite pendant l’utilisation en veille L’utilisation limitée des matières nuisibles à l’environnement et la santé Facile à décomposer et à recycler L’utilisation réduite de ressource naturelle par l’encourage de recyclage La durée de vie prolongée par la mise à niveau La production de gaspillage solide réduite via la politique de récupération

Politique environnementale Le produit a été conçu pour être recyclé sur des pièces et qu’il ne faut pas le jeter L’utilisateur peut contacter le distributeur autorisé local pour recycler et déposer les produits complètement usés Visitez le site Internet du MSI et localisez le distributeur le plus proche pour plus d’information sur le recyclage L’utilisateur peut aussi nous contacter par gpcontdev@msicom pour plus d’information sur le correct Destruction, Reprise, Recyclage, et Désassemblage des produits MSI Information des substances chimiques En conformité avec les règlements des substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit les informations sur les substances chimiques dans les produits à: http://wwwmsicom/html/popup/csr/evmtprtt_pcmhtml Information de batterie Union européenne: Piles, batteries et accumulateurs ne doivent pas être éliminés comme des déchets domestiques non triés Veuillez utilisez le système de collection publique au retour, le recyclage, ou les traiter en conformité avec les réglementations locales Taiwan: Pour meilleure protection environnementale, les batteries usées doivent être ramassées séparément pour le recyclage ou la disposition spéciale California, USA: Les batteries piles bouton peuvent contenir des matériaux perchlorates et nécissitent une manipulation particulière lors de leur recyclage ou disposition en California Pour plus d’information, veuillez vous référer à: http://wwwdtsccagov/hazardouswaste/perchlorate/ Danger d'explosion si la batterie est remplacée de manière incorrecte Remplacez uniquement par une batterie identique ou de type équivalent recommandé par le fabricant

◙vi Instructions de sécurité Veuillez lire attentivement les instructions de sécurité Toutes les précautions et alertes sur l'appareil ou sur le mode d'emploi doivent être observées

Conservez le mode d'emploi livré dans l'emballage pour référence future Conservez cet équipement à l’abri de l’humidité et des températures élevées Posez l'appareil sur une surface plate et stable avant de l'installer Assurez-vous que la tension d’alimentation soit comprise dans le domaine de sécurité, et qu’elle ait été bien réglée entre 100 et 240 V, avant de brancher l’équipement au secteur Ne désactivez pas la borne terre de protection de la prise L’équipement doit être connecté à une prise secteur avec une fonction de terre Débranchez toujours le cordon d’alimentation secteur avant d’installer une carte ou un module sur l’équipement Déconnectez toujours le cordon d’alimentation secteur ou mettez la prise murale hors tension si l’équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchau󰘯e de l'appareil Ne couvrez pas le ventilateur Ne laissez pas votre équipement dans un environnement non conditionné avec une température de stockage supérieure à 60

F) ou inférieure à 0

F), vous risqueriez sinon d’endommager l’équipement NOTA: La température maximum d’opération est de 40

CPréface vii Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l’appareil et vous pourriez vous électrocuter Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus Ne placez rien sur le cordon d'alimentation Lorsque vous installez le câble coaxial sur le syntoniseur du téléviseur, il faut s’assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment Le système de distribution de câble doit être mis à la terre conformément à ANSI/NFPA 70, le Code Electrique National (NEC), dans la particulière

Section 82093, la mise à la terre du blindage conductif extérieur du câble

L’équipement doit se trouver à distance de forts champs magnétiques ou électrique Si l’une des situations suivantes se produit, faites contrôler l’appareil par un personnel de réparation: Le cordon d’alimentation ou la prise est endommagé Du liquide a pénétré dans l’appareil L’appareil a été exposé à l’humidité L’équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l’utilisateur L’appareil est tombé et est abîmé L’appareil présente des signes apparents de fracture

Les appareils de stockage optique sont classés PRODUITS LASER DE CLASSE 1 L’utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spéci󰘰ées sont interdites Ne touchez pas la lentille du lecteur

2viii Conformité CE Micro-Star International CO, LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d’autre fourniture relative mise en place dans les Directives Européennes Déclaration FCC-B sur les interférences de radiofréquence Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la

section 15 de la réglementation FCC Ces restrictions sont destinées à

assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produire des interférences nuisibles aux communications radio Cependant, rien ne garantit qu'aucune interférence ne se produise dans certaines installations particulières Si cet appareil produit des interférences nuisibles à la réception radio ou télé, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous encourageons l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés ci-dessous: Réorientez ou déplacez l’antenne de réception Augmentez la distance séparant l’appareil du récepteur Raccordez l’appareil à une prise de courant située sur un circuit di󰘯érent de celui du récepteur Consultez votre vendeur ou un technicien expérimenté dans les domaines radio/télévision pour une assistance supplémentaire Remarque 1 Les modi󰘰cations ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet appareil Remarque 2 Les câbles blindés et les cordons d’alimentation CA, s’il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC Son utilisation est soumise aux deux conditions suivantes: cet appareil ne doit pas causer d'interférences nuisibles, et cet appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entraîner un fonctionnement indésirable Déclaration WEEE Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant e󰘯et le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle Les fabricants de ces équipements seront obligés de récupérer certains produits en 󰘰n de vie

Vue d’ensemble Ce système est un design intégré ; elle a une apparence stylée avec un capot métallique, expression de la simplicité de l’individualisme moderne et du confort domestique Avec l’écran tactile, capacité merveilleuse d’audio/ vidéo, et l’interface intuitive d’utilisateur, il joint la technologie à la vie et rend l’ordinateur plus facile et plus intéressant — convenable pour toute la familleVue d’ensemble 1-31-2 Vue d’ensemble 1-31-2 Contenu All-in-One PC Adaptateur CA/CC Cordon d’alimentation secteur Balayette pour nettoyer l’a󰘲chage

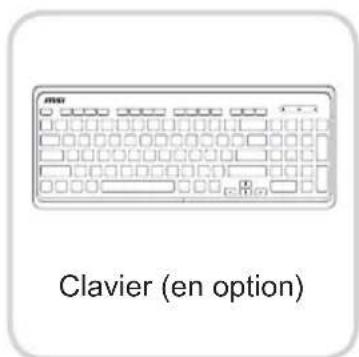

Disques pilotes/utilitaires Manuel de l’utilisateur et Guide rapide Clavier (en option) Souris (en option)

• Veuillez nous contacter immédiatement si un des éléments est endommagé ou manquant

• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement di󰘯érente suivant le modèle que vous avez achetéVue d’ensemble 1-31-2 Vue d’ensemble 1-31-2 Vue d’ensemble du système Vue de façade

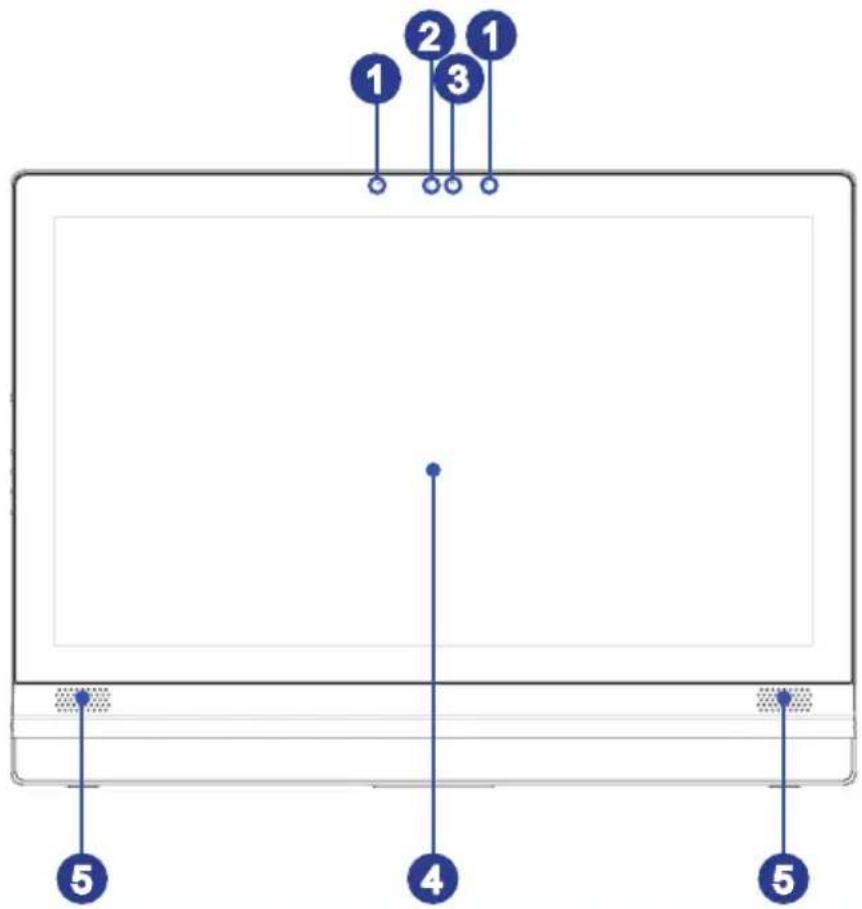

MicrophoneLe microphone intégré peut être utilisé lors de vos discussions en ligne. WebcamLa Webcam intégrée avec microphone sert à prendre des photos, enregistrer des vidéos, tenir des vidéoconférences ou exécuter toute autre application interactive. Indicateur LED (en option)L’indicateur LED indique le 󰘰lmage. Il s’allume lorsque le périphérique est en train de 󰘰lmer un vidéo et s’éteint lorsqu’il ne 󰘰lme pas. A󰘲chageEcran LED rétro-éclairage de 22-pouce, résolution optimale de 1920 X 1080 pixels et type large de proportion standard 16:9. Haut-parleur StéréoLes haut-parleurs intégrés permettent d’obtenir un son de haute qualité avec système stéréo et fonction Hi-Fi prise en charge. Vue d’ensemble 1-51-4 Vue d’ensemble 1-51-4 Vue arrière

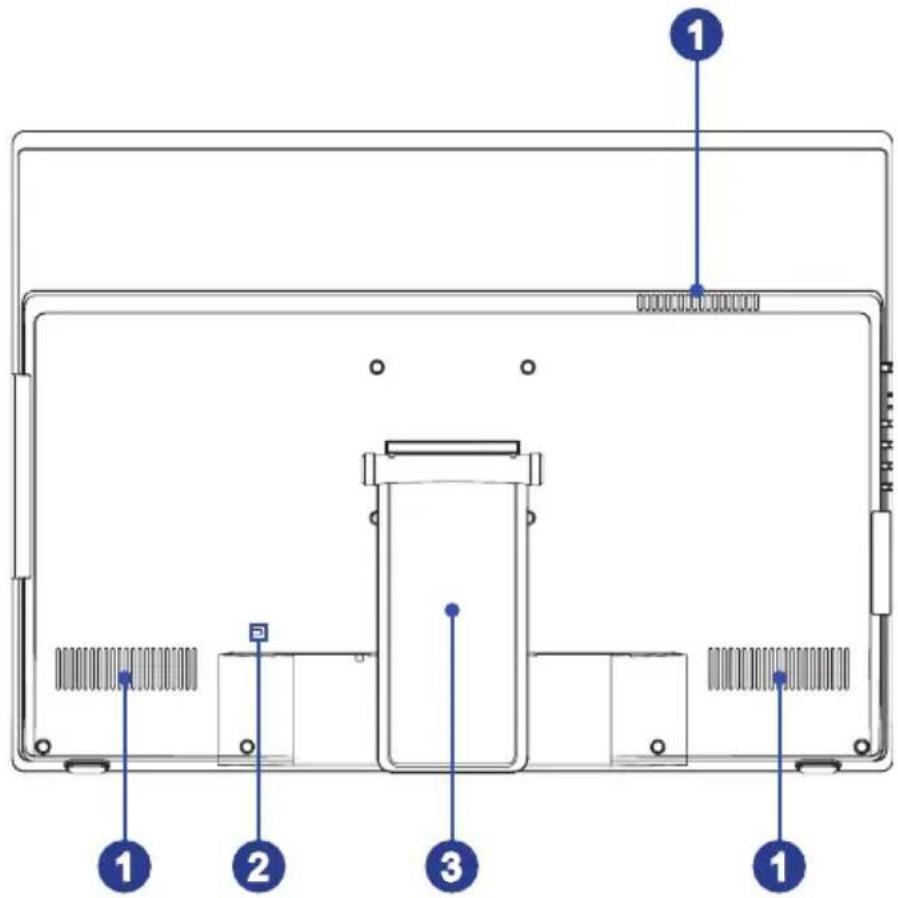

Ventilateur Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchau󰘯e de l'appareil Ne couvrez pas le ventilateur

Port de verrouillage Kensington Ce PC AIO est doté d’un port de verrouillage Kensington, qui permet à l’utilisateur de sécuriser le PC AIO sur place, avec une clé ou un périphérique PIN mécanique relié à un câble métallique caoutchouté L’extrémité du câble dispose d’une petite boucle permettant d’enrouler l’ensemble du câble autour d’une objet 󰘰xé, comme une table lourde ou un autre meuble, sécurisant ainsi le PC AIO sur place

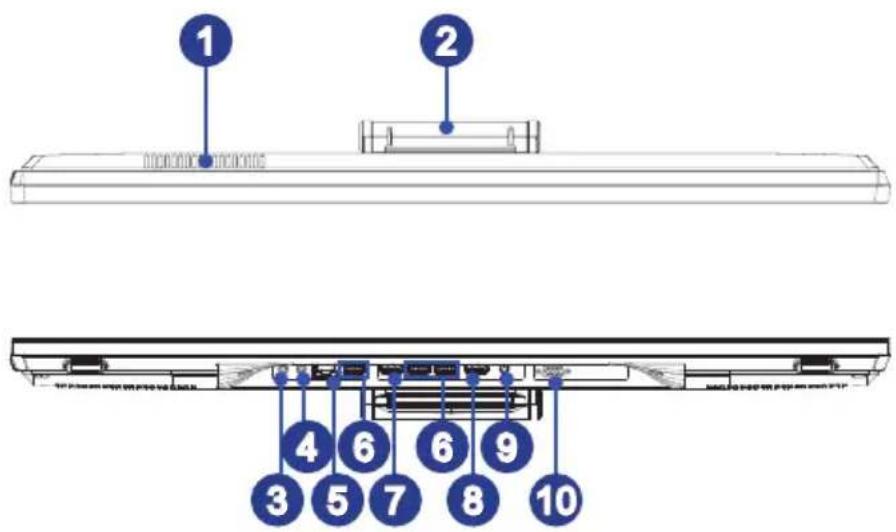

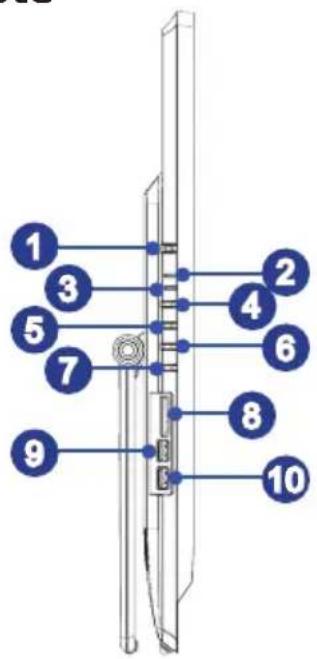

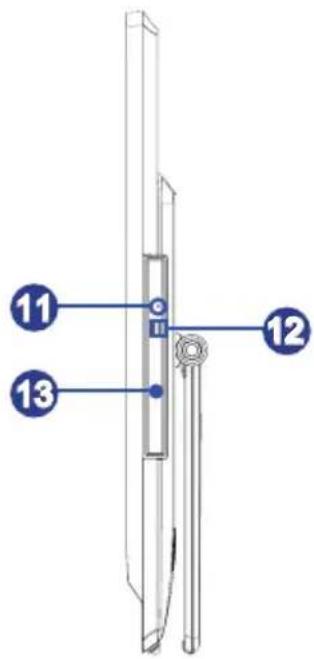

Scole Utilisez ce socle pour placer votre système sur surface Vue d’ensemble 1-51-4 Vue d’ensemble 1-51-4 Vue de côté

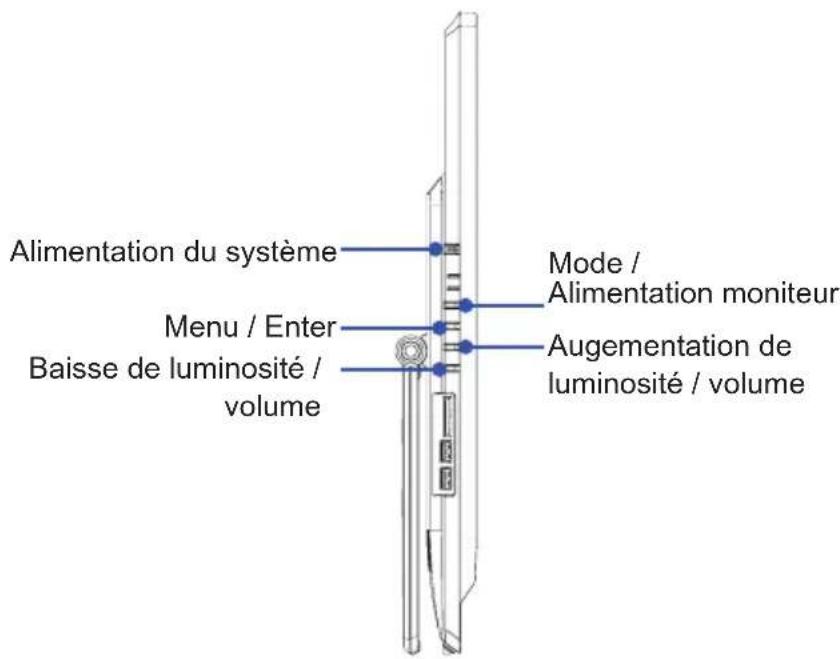

Bouton/ LED alimentation systèmeAppuyez sur le bouton d’alimentation du système pour activer ou désactiver le PCLe voyant LED d’alimentation s’allume lorsque le système est allumé, et s’éteint lorsque le système est mis hors tension En termes d’économie d’énergie, le voyant LED clignote en mode S3 (Suspension à la RAM) et s’éteint en mode S4 (Suspension au Disk) LED alimentation moniteurLe voyant LED d’alimentation s’allume lorsque le moniteur est allumé, et s’éteint lorsque le moniteur est mis hors tension LED du lecteur de disque durL’indicateur montre le statut d’activité du lecteur de disque dur Il s’allume lors d’accès des données dans le lecteur est resté éteint si aucune activité n’est détectée Bouton d’alimentation/ mode du moniteurCe bouton fonctionne comme bouton d’alimentation du moniteur et comme interrupteur d’entrée de signal entre le PC et HDMI Bouton Menu/ EntrerAppuyez ce bouton pour voir le menu OSD ou entrer dans le sous-menu Bouton Augmentation de Luminosité/ VolumeAppuyez ce bouton pour augmenter la luminosité/ la volume Vue d’ensemble 1-71-6 Vue d’ensemble 1-71-6

Bouton Baisse de Luminosité/ Volume Appuyez ce bouton pour baisser la luminosité/ la volume

Lecteur de cartes Le lecteur de cartes intégrés supporte plusieurs types de carte de mémoire

Port USB 20 (avec la MSI Super Charger Technologie) (en option) Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d’autres appareils compatibles USB Il supporte jusqu’à 480Mbit/s (Haute- vitesse) pour transférer les données Avec la MSI Super Charger Technologie, non seulement il fonctionne comme un port USB 20 normal, mais cela permet aussi aux utilisateurs de charger les périphériques USB même lorsque le système est hors tension Il n’est plus nécessaire d’allumer le système jusqu’à pour charger les périphériques USB Même mieux, il réduit le temps de recharge jusqu’à 40%, ce qui fait la vie plus e󰘲cace que jamais

Port USB 20 Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d’autres appareils compatibles USB Il supporte jusqu’à 480Mbit/s (Haute- vitesse) pour transférer les données

Trou d’éjection Insérez un objet 󰘰n et droit (tel qu’une épingle papier) dans le trou d’éjection pour ouvrir le lecteur de disuqe optique manuellement si le bouton d’éjection ne marche pas

Bouton d’éjection Appuyez ce bouton d’éjection pour ouvrir le lecteur de disque optique

Lecteur de disque optique Un lecteur DVD Super-Multi est intégré pour divertissements personnels (Blu-ray est en option)Vue d’ensemble 1-71-6 Vue d’ensemble 1-71-6 Vue de dessus et dessous

Ventilateur Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchau󰘯e de l'appareil. Ne couvrez pas le ventilateur.

Scole Utilisez ce socle pour placer votre système sur surface.

Prise Ligne-Out Ce connecteur est fournit pour un casque ou un haut-parleur.

Prise Microphone Ce connecteur est fournit pour un microphone.

Prise LAN RJ-45 La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.Jaune Vert/ OrangeLED LED d’état ConditionJaune Éteinte La connexion au réseau LAN n'est pas établie.Allumée (stable) La connexion au réseau LAN est établie.Allumée (clignotante) L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.Vert Éteinte Un débit de 10 Mo/sec est sélectionné.Allumée Un débit de 100 Mo/sec est sélectionné.Orange Allumée Un débit de 1000 Mo/sec est sélectionné. Vue d’ensemble 1-91-8 Vue d’ensemble 1-91-8

Port USB 3.0 (en option) Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu’à 5Gbit/s (Super-Vitesse).

Le High-De󰘰nition Multimedia Interface (HDMI) est une interface audio/ vidéo tout numérique capable de transmettre des 󰘱ux non comprimés. Le HDMI supporte tous les formats de télévision, et les vidéos standard, enrichie ou haute dé󰘰nition, plus l’audio numérique multi-canal, sur un câble unique.* Veuillez vous référer à l’icône imprimée sur le châssis pour la position exacte du port HDMI-In et port HDMI-Out.

(avec la Technologie MSI Instant Display) Le High-De󰘰nition Multimedia Interface (HDMI) est une interface audio/ vidéo tout numérique capable de transmettre des 󰘱ux non comprimés. Le HDMI supporte tous les formats de télévision, et les vidéos standard, enrichie ou haute dé󰘰nition, plus l’audio numérique multi-canal, sur un câble unique. Avec la Technologie MSI Instant Display, quand vous connectez l’alimentation au PC AIO, le moniteur entre en mode “stand by” automatiquement, sans appuyer sur le bouton d’alimentation. Lorsque le périphérique est connecté au port HDMI-in, le moniteur s’allume immédiatement. Vous pouvez aussi commuter les modes par le bouton d’alimentation moniteur / modes sur le panneau à côté si vous avez déjà activé votre PC AIO. Cette technologie vous permet d’économiser plus d’énergie pour votre système.

Prise d’alimentation L’adaptateur d’alimentation CA/CC convertit le courant alternatif en courant continu pour cette prise. La puissance fournie sur cette prise alimente le PC. A󰘰n d’éviter tout dommage au PC, utilisez toujours l’adaptateur électrique fourni.

Port VGA (en option) Le connecteur DB15-pin féminin est utilisé pour le périphérique d’interface VGA. Connecteur TV Tuner Antenne (en option) Ce connecteur est fournit pour TV tuner antenne numérique. Important

1. Nous vous suggérons de connecter d'abord l'adaptateur CA/CC sur votre PC AIO

puis de connecter le cordon d'alimentation à la prise murale pour la raison de sécurité.

2. Les périphériques de haute vitesse sont recommandés pour les ports USB 3.0, alors

que les périphériques de vitesse moins haute, tel que la souris ou le clavier, peuvent être reliés aux ports USB 2.0.Vue d’ensemble 1-91-8 Vue d’ensemble 1-91-8 Remplacement des composants et mises à niveau Veuillez noter que, selon le modèle acheté, certains composants préinstallés dans le produit peuvent être mise à niveau ou remplacés à la demande de l'utilisateur

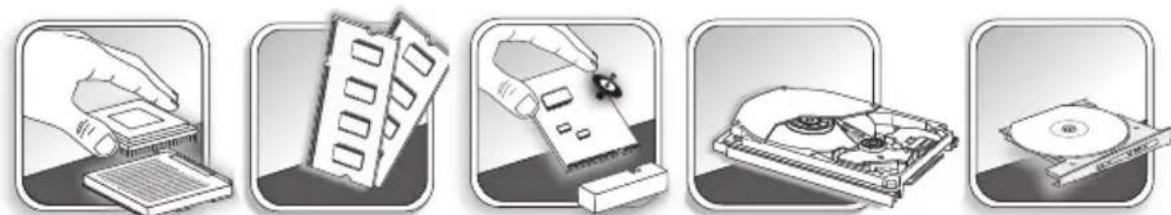

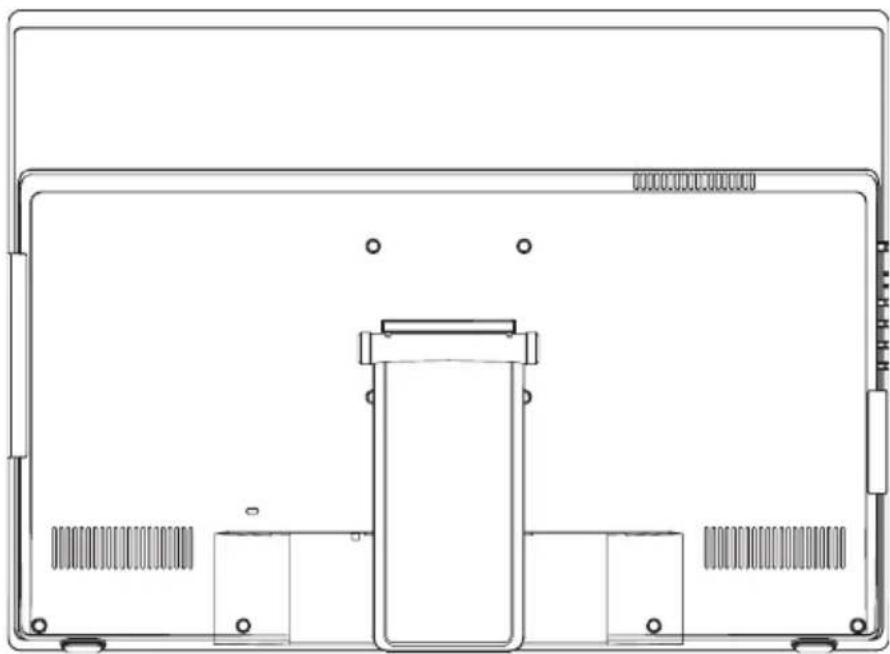

Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local N'essayez pas de mettre à niveau ou de remplacer un composant du produit si vous n'êtes pas un fournisseur ou un centre d'entretien autorisé Cela risquerait d'annuler la garantie Il est fortement recommandé de contacter un fournisseur ou un service d'entretien autorisé pour e󰘯ectuer une mise à niveau ou un remplacement2 Pour commencer Ce chapitre vous fournit des informations sur la procédure d’installation du matériel Lorsque vous connectez des périphériques, manipulez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toute décharge d’électricité statique2-2 Conseils en matière de sécurité et de confort Le PC AIO est une plateforme portable vous permettant de travailler n’importe où Cependant, il est important de choisir un bon espace de travail si vous voulez travailler avec votre PC pendant un long moment Votre espace de travail doit être su󰘲samment éclairé Choisissez un bureau avec une bonne chaise, ajustez leur hauteur pour répondre à votre position de travail Lorsque vous êtes assis sur une chaise, réglez le dossier de la chaise (lorsque c'est possible) pour maintenir confortablement votre dos Placez vos pieds à plat et de façon naturelle sur le sol Vos genoux et vos coudes doivent être placés à environ 90 degrés de votre corps lorsque vous travaillez Disposez vos mains de façon naturelle sur le bureau Elles supportent vos poignets Ajustez l’angle/la position du PC AIO pour béné󰘰cier d’une vue optimale N’utilisez pas votre PC si l’environnement n’est pas confortable (par exemple sur un lit) Le PC AIO est un appareil électrique Veuillez la traiter avec soin a󰘰n d’éviter tout risque de blessure

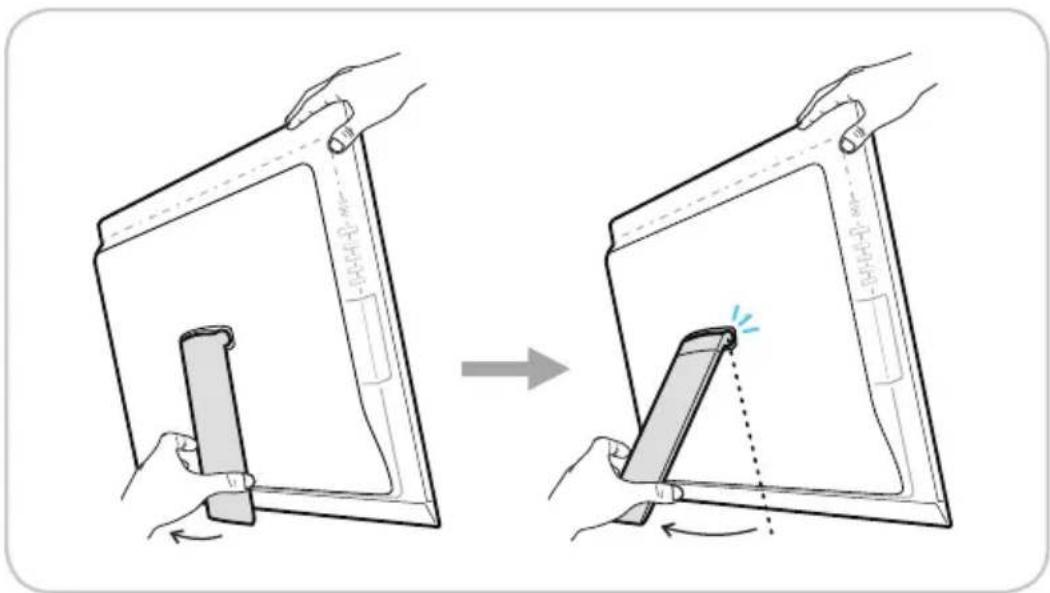

8Pour commencer 2-3 Installation du matériel Important Les illustrations ne sont qu’à titre de référence Votre système peut être di󰘯érent à l’aspect Veuillez vous assurer que le système est attaché sur le point de masse via le cordon CA et la sortie électrique avant d’activer le système N’utilisez pas d’object avec angle vif sur l’écran 1 Ajustez le socle vers un angle approprié pour que le système soit positionné en sécurité

• loading-circle-13 Fonctionnement du système Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système Important Toutes les informations sont susceptibles de modi󰘰cation sans préavisFonctionnement du système 3-33-2 OSD (On-Screen Display : Menus à l’écran) Les menus à l’écran (OSD) vous permettent de régler les options d’a󰘲chage du moniteur, comme la luminosité, le contraste, la position et la langue, etc Mode / Alimentation moniteur Alimentation du système Baisse de luminosité / volume Menu / Enter Augementation de luminosité / volume 1 Appuyez sur le bouton Menu pour a󰘲cher le menu OSD principal Utilisez les boutons Haut et Bas pour sélectionner le menu de la fonction désirée et appuyez sur le bouton Menu pour entrer Utilisez les boutons Haut et Bas pour sélectionner ou ajuster les valeurs en fonction de vos préférences personnelles Luminosité (fonction disponible au mode Moniteur) : Ajuster la luminosité de l’écran général Contraste : Ajuster la di󰘯érence entre la zône brillante et foncéeFonctionnement du système 3-33-2 Information : Montrer la résolution, le ratio de rafraîchissement, et les détails de produit Langue de menu (fonction disponible au mode Monitor) : Changer la langue de menu Défaut du fabriquant : Réinitialiser le moniteur au réglages originaux Echèlle : Etendre l’image à l’écran plein Après les réglages, appuyez le bouton Mode pour quitterFonctionnement du système 3-53-4 Fonctionnement du système 3-53-4 2 Appuyez sur les boutons Haut & Bas pour régler le volume du système 3 Appuyez sur le bouton Mode pour a󰘲cher la source des signaux Appuyez encore pour choisir le mode éteint du PC/ HDMI/ moniteur Important Chaque fois qu’une erreur se produit et entraîne un a󰘲chage anormal ou un mauvais fonctionnement du volume, entrez dans le menu OSD et ajustez votre moniteur a󰘰n de rétablir tous les con󰘰gurations par défauty pour une performance optimaleFonctionnement du système 3-53-4 Fonctionnement du système 3-53-4 Gestion de l’alimentation La gestion de l’alimentation des ordinateurs individuels (PCs) et des moniteurs o󰘯re la possibilité d’économiser une quantité importante d’énergie et d’aider à la protection de l’environnement Pour être e󰘲cace en termes d’énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d’inactivité de l’utilisateur Gestion d’alimentation dans systèmes Windows 7 [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l’alimentation de votre écran, de votre disque dur et de votre batterie Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de con󰘰guration) > [System and Security] (Système et sécurité] Puis cliquez sur le lien [Power Options] (Options d’alimentation) Sélectionnez le mode d’alimentation qui correspond à vos besoins personnels Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modi󰘰er les paramètres du mode) Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de gérer rapidement et facilement l'alimentation de votre systèmeent of your system power Gestion d’alimentation dans systèmes Windows 8.x [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permet de contrôler les fonctions de gestion de l’alimentation de votre écran, de votre disque dur et de votre batterie Allez sur [Start] (Démarrer) > [Control Panel] (Panneau de con󰘰guration) > [System and Security] (Système et sécurité]

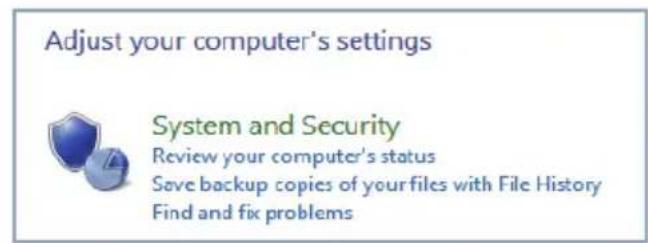

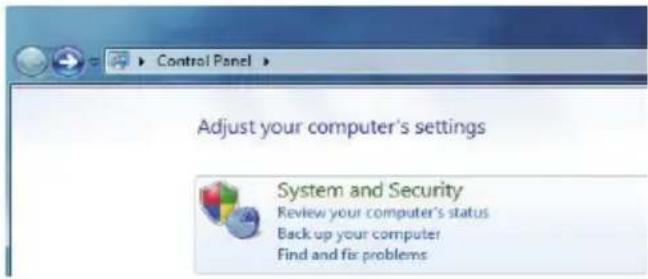

■Fonctionnement du système 3-73-6 Fonctionnement du système 3-73-6 Puis cliquez sur le lien [Power Options] (Options d’alimentation) Sélectionnez le mode d’alimentation qui correspond à vos besoins personnels Vous pouvez aussi ajuster les paramètres en cliquant sur [Change plan settings] (Modi󰘰er les paramètres du mode) Le menu Shut Down Computer (Arrêt de l'ordinateur) propose les options Sleep (Veille) (S3/S4) et Shut Down (Arrêt) (S5) qui permettent de gérer rapidement et facilement l'alimentation de votre système Gestion d’alimentation par moniteurs qualiés ENERGY STAR La fonctionnalité de gestion d’alimentation permet à l’ordinateur de consommer une moindre énergie ou en mode “veille”, après une période d’inactivité Lorsqu’un moniteur externe quali󰘰é ENERGY STAR est connecté, cette fonctionnalité prend également en charge la gestion d’alimentation similaire du moniteur Pour pro󰘰ter de ces économies d’énergie potentielles, la fonctionnalité de gestion d’alimentation a été réglée à se comporter de la manière suivante lorsque le système fonctionne sur courant alternatif : Eteindre l’écran après 15 minutes Se mettre en mode Veille après 30 minutes Réveiller le système L'ordinateur doit être capable de se réveiller de mode économie d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes : bouton marche/arrêt, réseau (Réveil LAN), souris, clavier Astuces pour économiser l’énergie : Éteignez le moniteur en appuyant sur le bouton d’alimentation de l’écran LCD après une certaine période d’inactivité Ajustez les paramètres dans Options énergie dans les systèmes d’exploitation Windows pour optimiser la gestion de l’énergie de votre PC Installez un logiciel d’économie d’énergie pour gérer la consommation d’énergie de votre PC Déconnectez toujours le cordon d’alimentation secteur ou mettez la prise murale hors tension si l’équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie

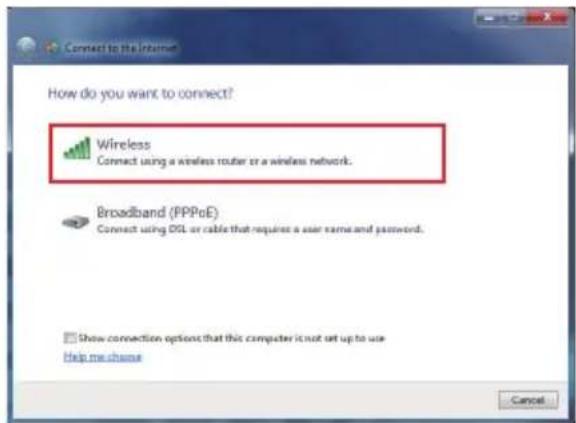

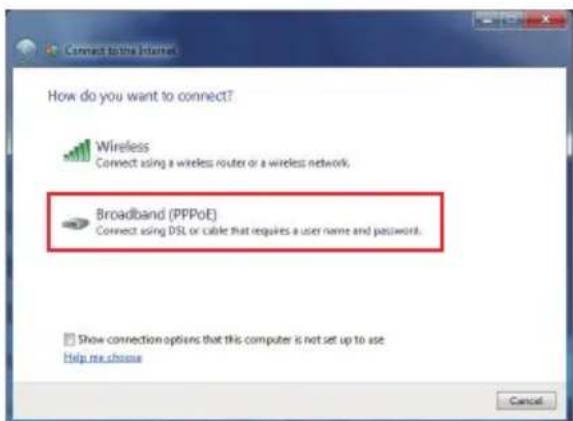

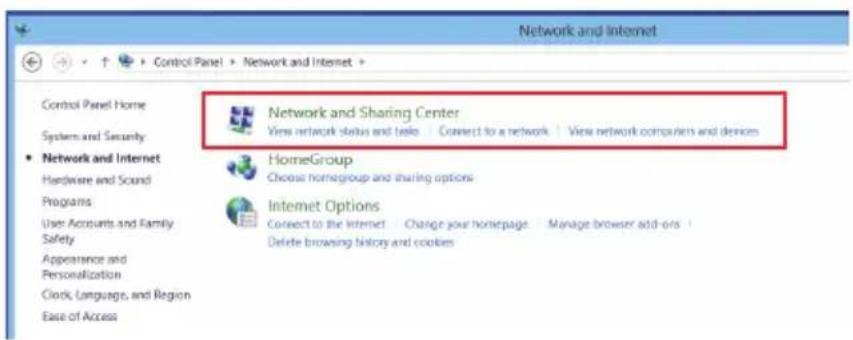

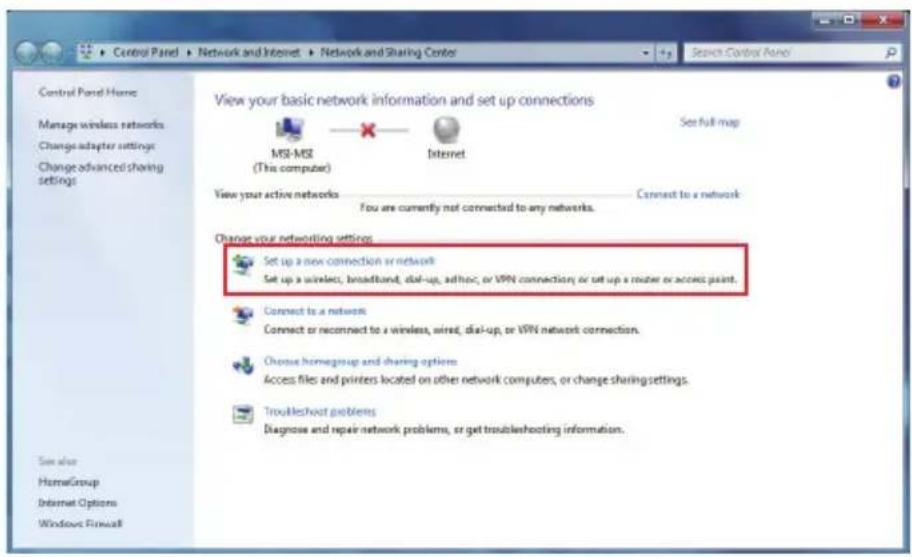

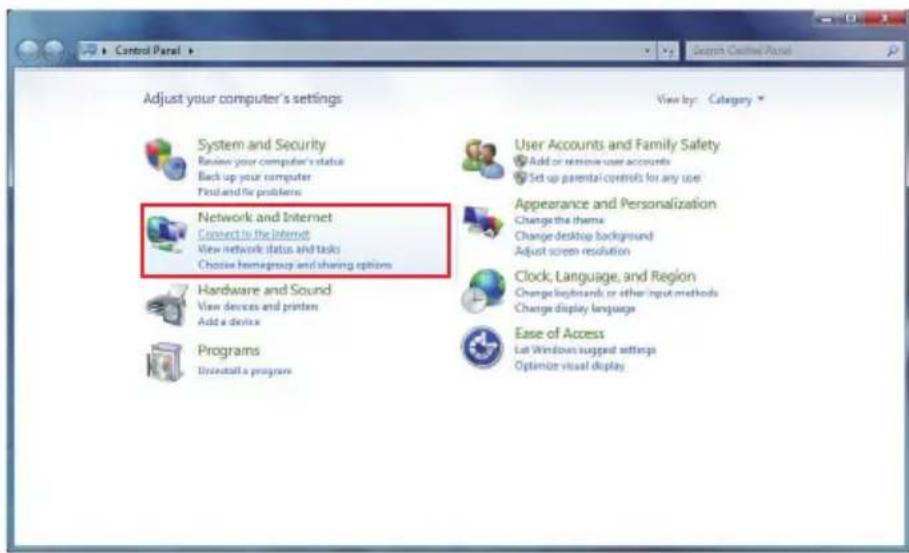

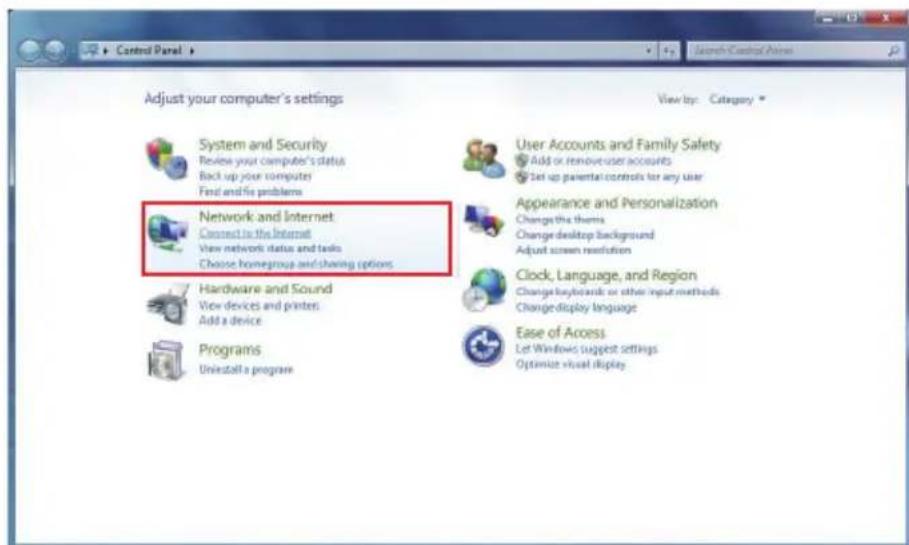

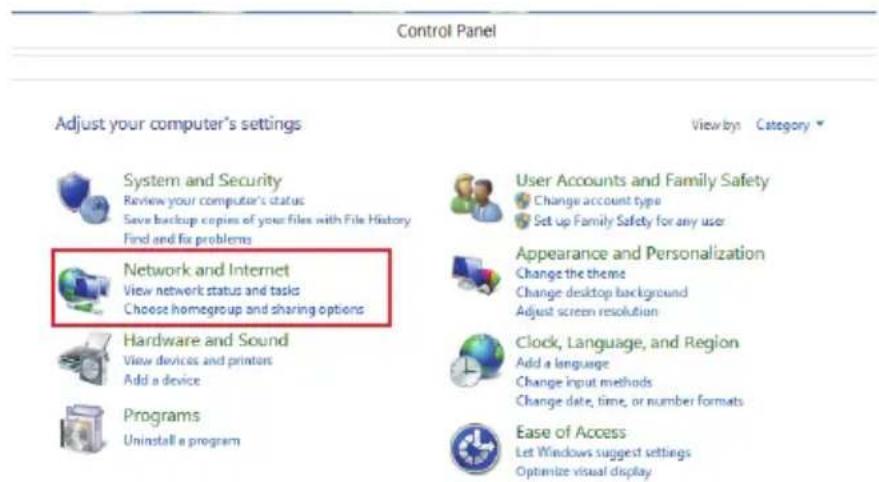

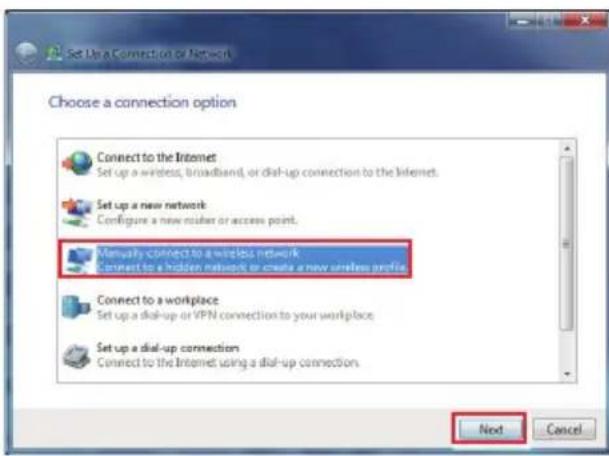

■Fonctionnement du système 3-73-6 Fonctionnement du système 3-73-6 Connexions réseau (Windows 7) LAN laire 1 Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de con󰘰guration) 2 Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet) 3 Sélectionnez [Broadband (PPPoE)] (Bande large (PPPoE) pour vous connecter par le biais d'une connexion DSL ou câble nécessitant un nom d'utilisateur et un mot de passe 4 Tapez les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir votre connexion LAN Fonctionnement du système 3-93-8 Fonctionnement du système 3-93-8 LAN sans l 1 Allez dans [Start] (Démarrer) > [Control Panel] (Panneau de con󰘰guration) 2 Sélectionnez [Connect to the Internet] (Connexion à Internet) sous [Network and Internet] (Réseau et Internet) 3 Sélectionnez [Wireless] (Sans 󰘰l) pour vous connecter par le biais d'un routeur sans 󰘰l ou d'un réseau sans 󰘰l 4 La liste des connexions WLAN disponibles s'a󰘲che Choisissez une connexion dans la liste ou cliquez sur [Open Network and Sharing Center] (Ouvrir le centre réseau et partage) pour établir une nouvelle connexion Fonctionnement du système 3-93-8 Fonctionnement du système 3-93-8 5 Pour établir une nouvelle connexion WLAN, sélectionnez [Set up a new connection or network] (Con󰘰gurer une nouvelle connexion ou un nouveau réseau) dans [Network and Sharing Center] (Centre réseau et partage) 6 Ensuite, choisissez [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans 󰘰l) et cliquez sur [Next] (Suivant) pour continuer 7 Entrez les informations pour le réseau sans 󰘰l que vous voulez ajouter et cliquez sur [Next] (Suivant) pour continuer 8 Une nouvelle connexion WLAN est établie Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modi󰘰er les paramètres WLANFonctionnement du système 3-113-10 Fonctionnement du système 3-113-10 Connexions réseau (Windows 8.x) LAN laire 1 Aller dans [Start] (Démarrer) > [Control Panel] (Panneau de con󰘰guration) 2 Sélectionner [View network status and tasks] (A󰘲cher l’état et la gestion du réseau)u sous [Network and Internet] (Réseau et Internet) 3 De façon à établir une nouvelle connexion, choisir [Network and Sharing Center] (Centre Réseau et partage) 4 Choisir [Set up a new connection or network] (Con󰘰gurer une nouvelle connexion ou un nouveau réseau) Fonctionnement du système 3-113-10 Fonctionnement du système 3-113-10 5 Choisir [Connect to the Internet] (Se connecter à Internet) 6 Sélectionner [Broadband (PPPoE)] (Bande large (PPPoE) pour vous connecter par le biais d'une connexion DSL ou câble nécessitant un nom d'utilisateur et un mot de passe 7 Taper les informations fournies par votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Connexion) pour établir votre connexion LANFonctionnement du système 3-133-12 Fonctionnement du système 3-133-12 LAN sans l 1 Choisir [Settings] (Paramètres) sur le Bureau, localiser sur l’icône de réseaux WIFI diponibles 2 Une liste de connexions aux réseaux WLAN apparaît En choisir un 3 De façon à établir une nouvelle connexion, sélectionner [Network and Sharing Center] (Centre Réseau et partage) sous [Network and Internet] (Réseau et Internet) dans [Control Panel] (Panneau de con󰘰guration) 4 Sélectionner [Set up a new connection or network] (Con󰘰gurer une nouvelle connexion ou un nouveau réseau) 5 Ensuite, choisir [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans 󰘰l) et cliquer sur [Next] (Suivant) pour continuer 6 Entrer les informations pour le réseau sans 󰘰l que vous voulez ajouter et cliquez sur [Next] (Suivant) pour continuer 7 Une nouvlle connexion WLAN est établie Cliquez sur [Close] (Fermer) pour quitter ou bien sélectionnez [Change connection settings] (Changer les paramètres de connexion) pour modi󰘰er les paramètres WLAN Fonctionnement du système 3-133-12 Fonctionnement du système 3-133-12 Récupération du système (Windows 7) Important La fonction de récupération du système n’est disponible que sur les systèmes livrés avec le système d’exploitation Windows et les utilitaires MSI par défautL'utilisation de la fonction de récupération du système peut être motivée par les raisons suivantes : Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant Lorsque certaines erreurs a󰘯ectent le système d'exploitation en cours d'utilisation Lorsque le système d'exploitation est a󰘯ecté par un virus et ne peut pas fonctionner normalement Lorsque vous voulez installer le système d’exploitation avec d’autres langues intégréesAvant d'utiliser la fonction de récupération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports stockageSi la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur agréé ou votre centre de réparation local pour demander de l'aide Récupérer le système avec la touche raccourci F3 Si le système se trouve confronté à des problèmes non récupérables, il est toujours recommandé d'appuyer d'abord sur la touche de raccourci F3 pour essayer de récupérer votre système avec la partition de récupération du disque dur Suivez les instructions ci-dessous pour continuer :1 Redémarrez le système2 Appuyez sur la touche de raccourci F3 au clavier lorsque l'image suivante s'a󰘲che

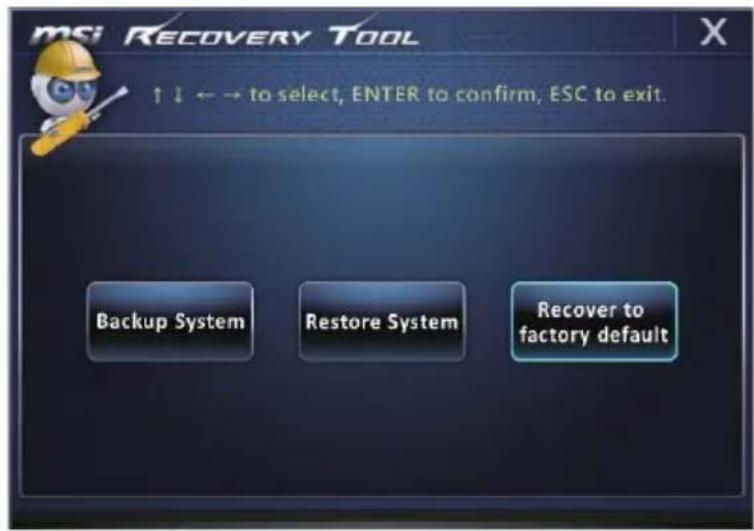

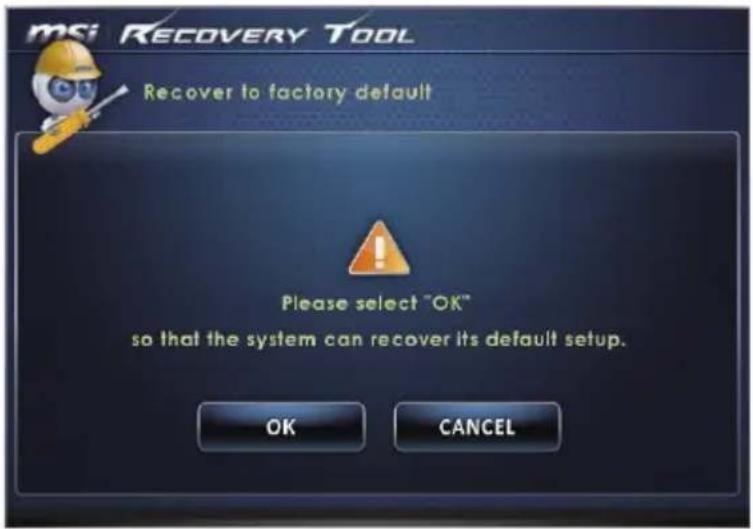

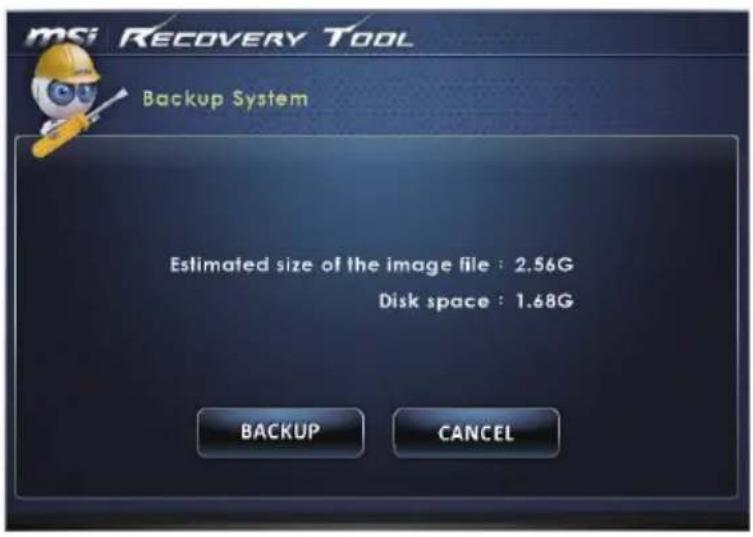

Fonctionnement du système 3-153-14 Fonctionnement du système 3-153-14 3 Entrez dans l’outil de récupération Cet outil comprend trois fonctions : Backup System (Sauvegarde du système), Restore System (restauration du système) et Recover (Récupération au défaut du fabricant) System Backup (Sauvegarde du système) Il est fortement recommandé de sauvegarder le système pour une solution contre le malfonctionnement catastrophique du disque ou d’autres accidents Suivez les instructions suivantes pour continuer : 1 Sélectionnez [Backup System] (Sauvegarde du système) pour entrer Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter Fonctionnement du système 3-153-14 Fonctionnement du système 3-153-14 2 Sélectionnez [BACKUP] (Sauvegarde) pour commencer la sauvegarde du système immédiatement La sauvegarde initiale La sauvegarde initiale prendra un peu de temps Veuillez la laisser 󰘰nir sans l’interrompre Sauvegarde subséquente La sauvegarde subséquente remplace les dossiers de sauvegarde précédente

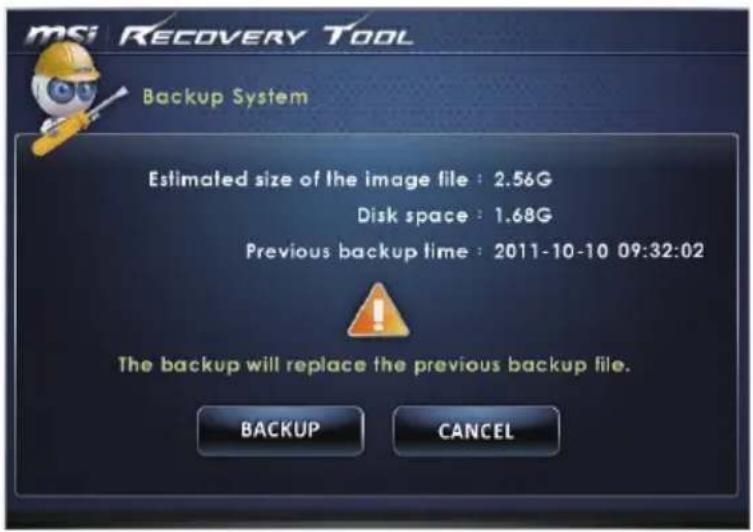

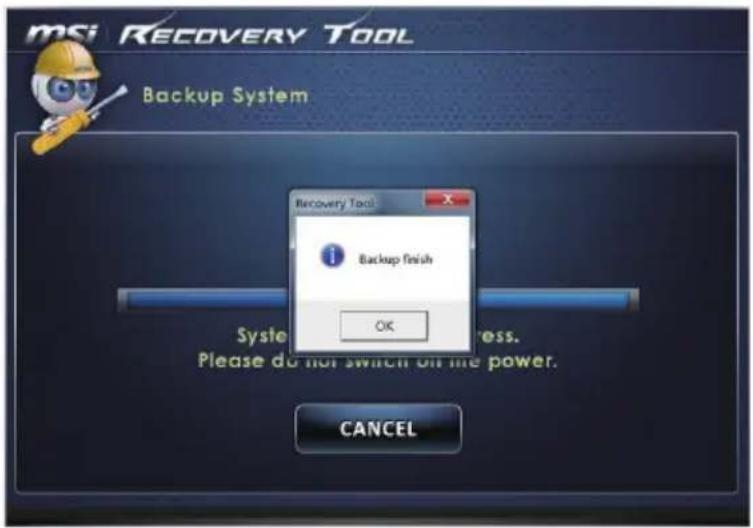

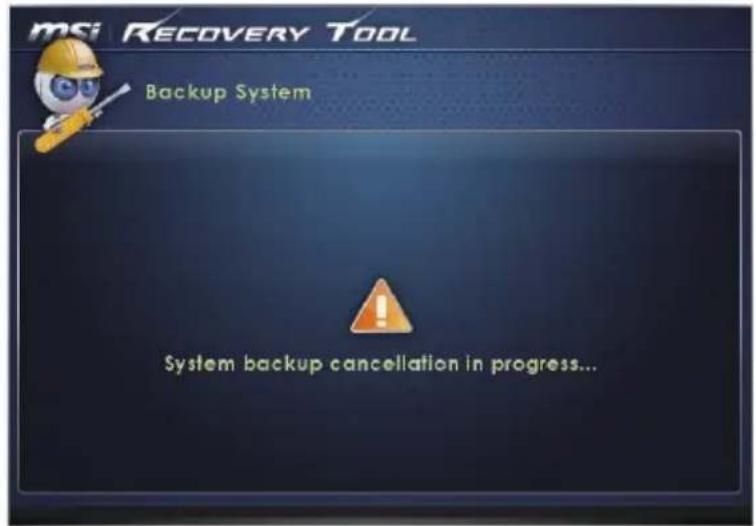

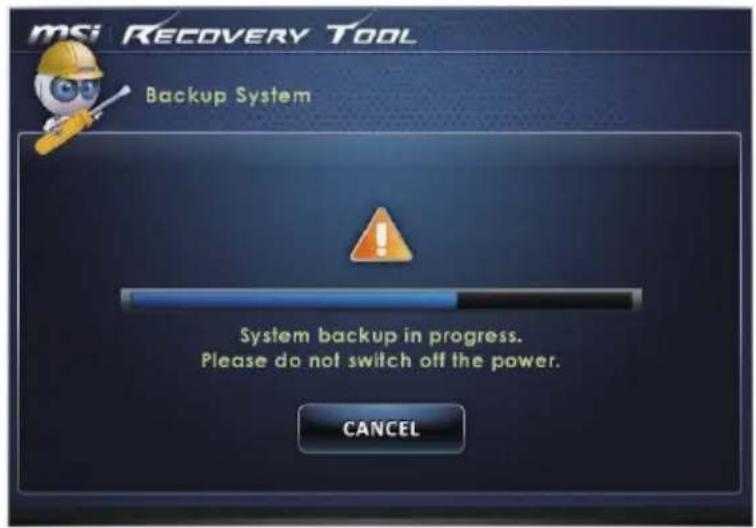

Fonctionnement du système 3-173-16 Fonctionnement du système 3-173-16 3 La sauvegarde du système est en cours Veuillez noter qu’il prendra un peu de temps Le débranchement peut endommager votre système 4 Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter la sauvegarde du système immediatement Ne débranchez pas l’alimentation pendant la suppression de la sauvegarde du systèmeFonctionnement du système 3-173-16 Fonctionnement du système 3-173-16 5 Le message suivant indique la réussite de la sauvegarde du système Appuyez [OK] pour 󰘰nir Restauration du système Cet outil permet au système de se retrouver à l’état précédent avec les dossiers de sauvegarde que l’utilisateur a créés et enregistrés dans le disque dur précédemment Si aucun dossier n’est disponible, le système est restauré aux paramètres par défaut Suivez les instructions suivantes pour continuer : 1 Sélectionnez [Restore System] (Restauration du système) pour entrer Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter Fonctionnement du système 3-193-18 Fonctionnement du système 3-193-18 2 Sélectionnez [OK] ou [NEXT] (Suivant) pour que le système puisse récupérer la sauvegarde précédente ou les paramètres par défaut Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter la restauration du système immédiatement Avec les dossiers de sauvegarde : restaurer le système à l’état précédent Sans dossiers de sauvegarde : restaurer le système aux paramètres par défaut

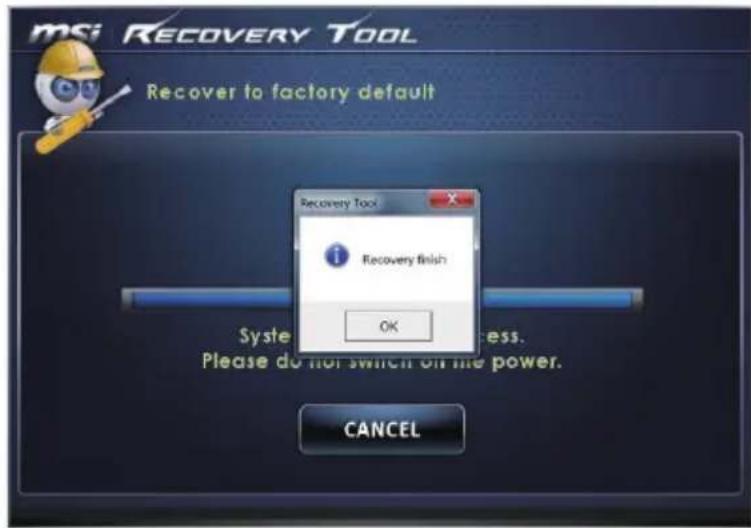

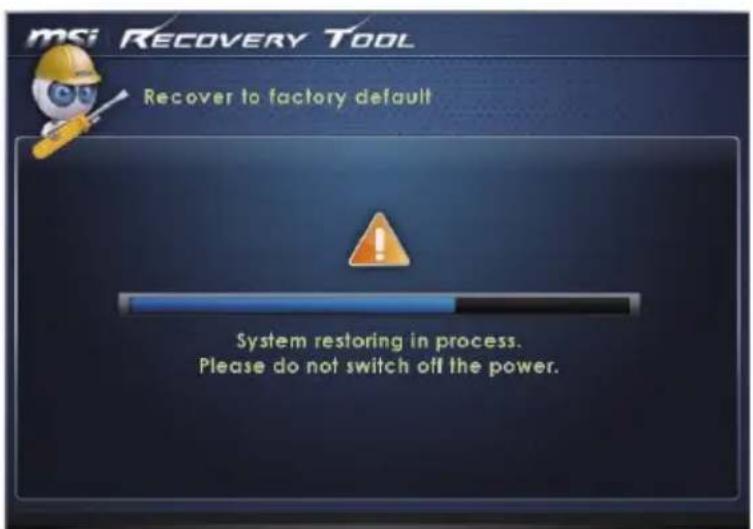

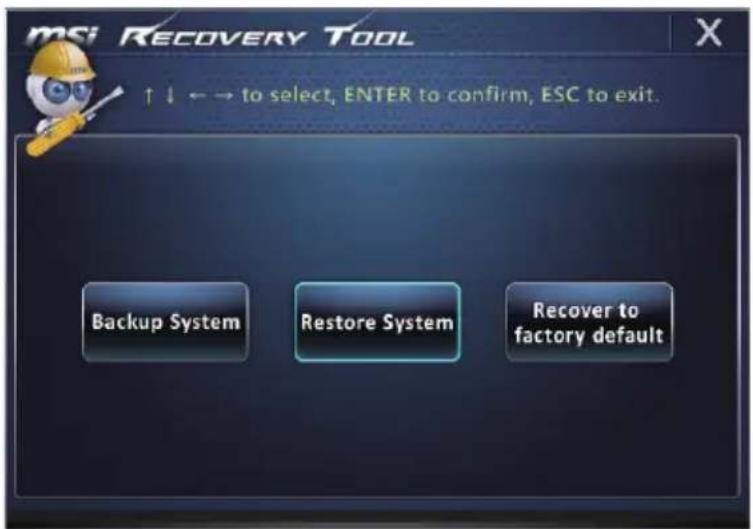

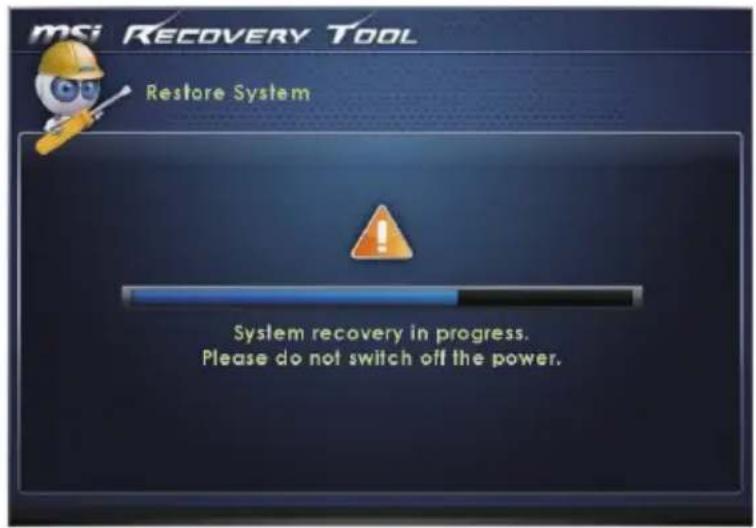

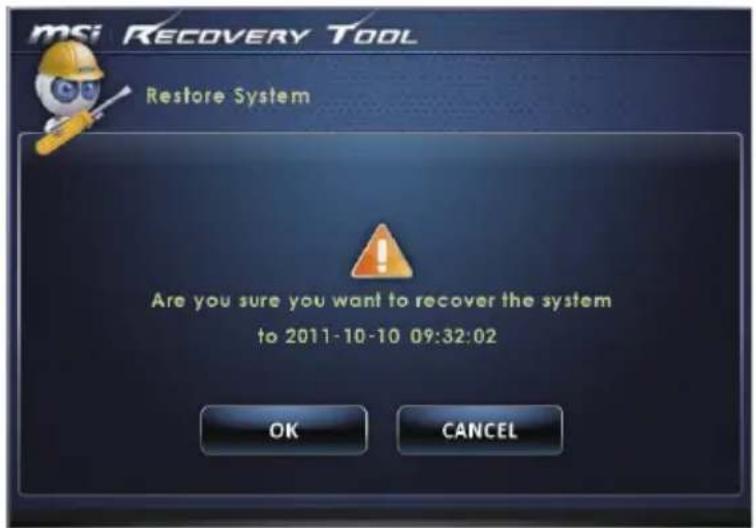

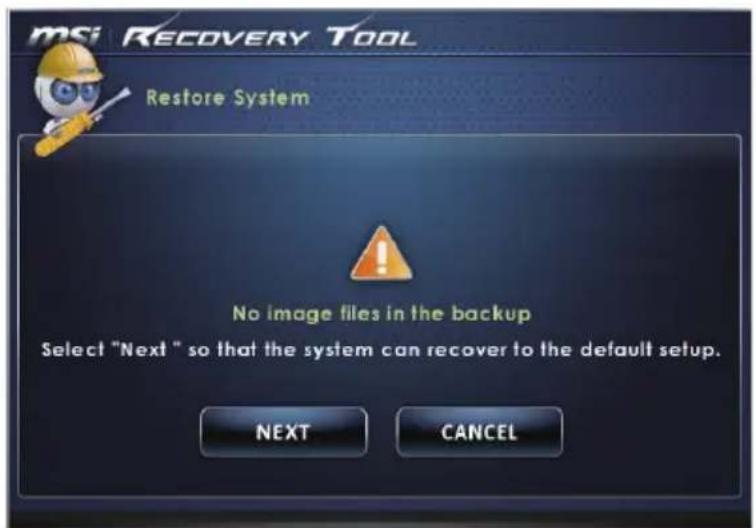

Fonctionnement du système 3-193-18 Fonctionnement du système 3-193-18 3 La restauration du système est en cours Veuillez noter qu’il prendra un peu de temps Le débranchement peut endommager votre système 4 Le message suivant indique la réussite de la restauration du système Appuyez [OK] pour 󰘰nir Redémarrez votre système et accédez le système d’exploitation Windows comme d’habitude Si le processus de restauration a échoué ou qu’il a été interrompu, veuillez recommencer la procédure entière de nouveauFonctionnement du système 3-213-20 Fonctionnement du système 3-213-20 Récupération du système Cet outil permet au système de se retrouver aux paramètres par défaut du fabricant Toutes les données sur le disque dur seront e󰘯acées et les réglages seront restaurés au défaut du fabricant Suivez les instructions suivantes pour continuer : 1 Sélectionnez [Recover to factory default] (Récupération au défaut du fabricant) pour entrer Alternativement, sélectionnez [X] ou appuyez [Esc] (Echap) au clavier pour quitter 2 Le système sera restauré aux paramètres du fabricant Toutes les données seront perdues Veuillez vous assurer d’avoir sauvegardé les données importantes ailleurs Sélectionnez [NEXT] (Suivant) pour continuer Alternativement, sélectionnez [CANCEL] (Supprimer) pour arrêter Fonctionnement du système 3-213-20 Fonctionnement du système 3-213-20 3 Veuillez sélectionner [OK] pour que le système récupère les paramètres par défaut 4 La récupération du système est en cours Veuillez noter qu’il prendra un peu de temps Le débranchement peut endommager votre systèmeFonctionnement du système 3-233-22 Fonctionnement du système 3-233-22 5 Le message suivant indique la réussite de la récupération du système Appuyez [OK] pour 󰘰nir Redémarrez votre système et accédez le système d’exploitation Windows comme d’habitude Si le processus de récupération a échoué ou qu’il a été interrompu, veuillez recommencer la procédure entière de nouveauFonctionnement du système 3-233-22 Fonctionnement du système 3-233-22 Récupération du système (Windows 8.x) Important La fonction de récupération du système n’est disponible que sur les systèmes livrés avec le système d’exploitation Windows et les utilitaires MSI par défaut. L’utilisation de la fonction de récupération du système peut être motivée par les raisons suivantes : Restaurer le système à son état d'origine avec les paramètres par défaut d'origine du fabricant. Lorsque certaines erreurs a󰘯ectent le système d'exploitation en cours d'utilisation. Lorsque le système d'exploitation est a󰘯ecté par un virus et ne peut pas fonctionner normalement. Lorsque vous voulez installer le système d’exploitation avec d’autres langues intégrées. Avant d'utiliser la fonction de récupération du système, veuillez sauvegarder les données importantes qui se trouvent sur l'unité système sur d'autres supports de stockage. Si la solution qui suit ne vous permet pas de récupérer votre système, veuillez prendre contact avec votre distributeur agréé ou votre centre de réparation local pour demander de l'aide.

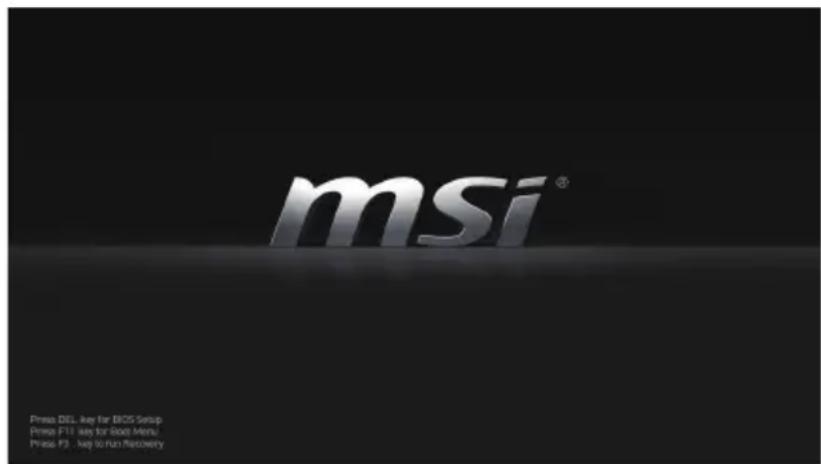

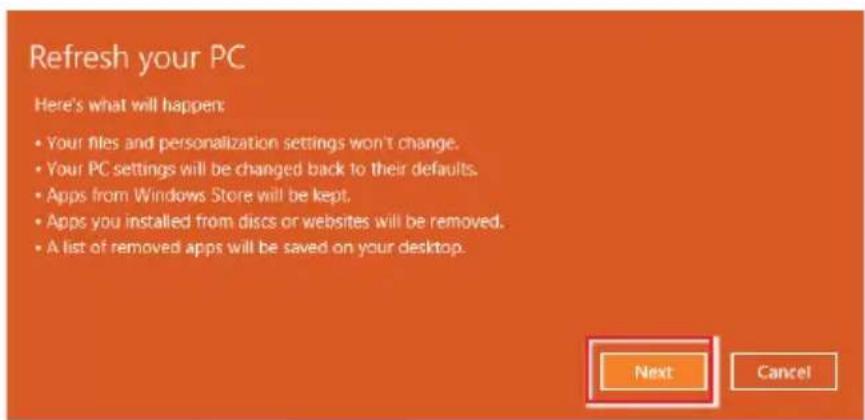

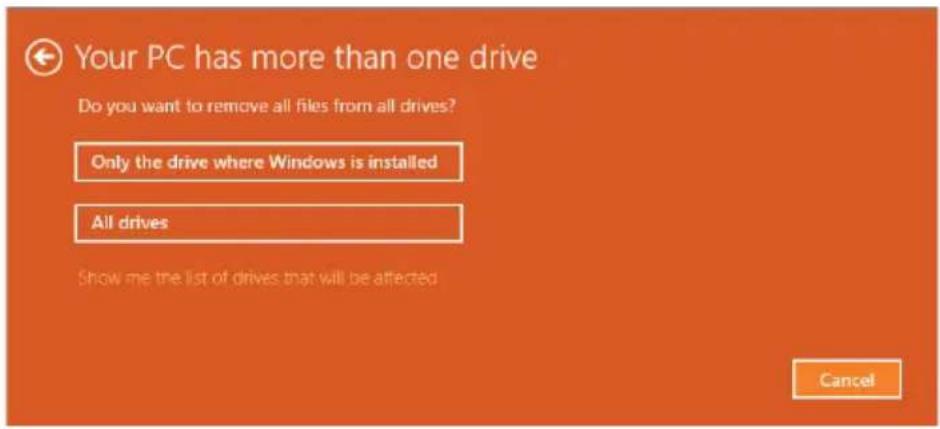

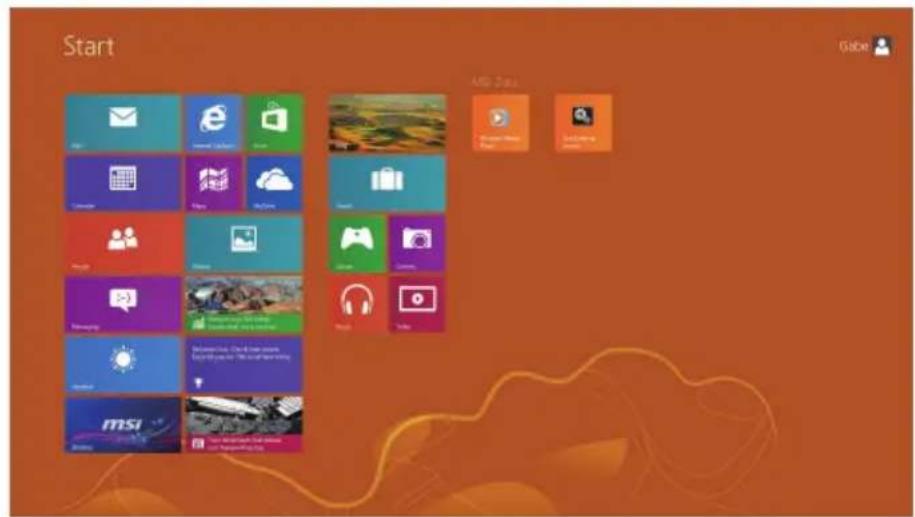

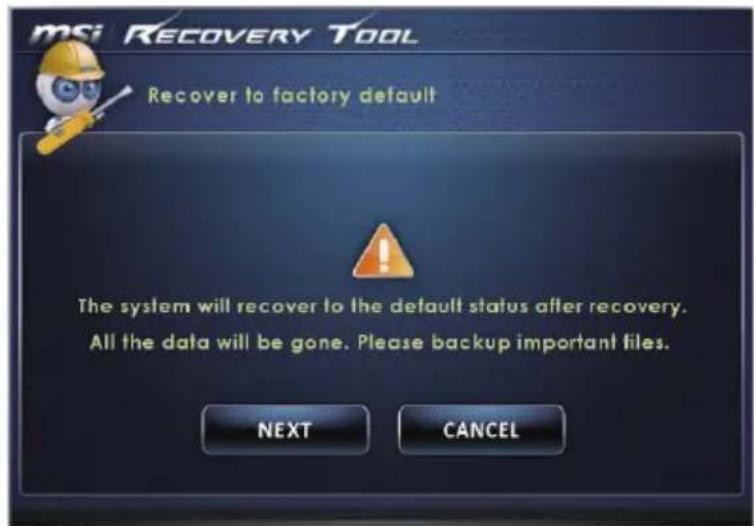

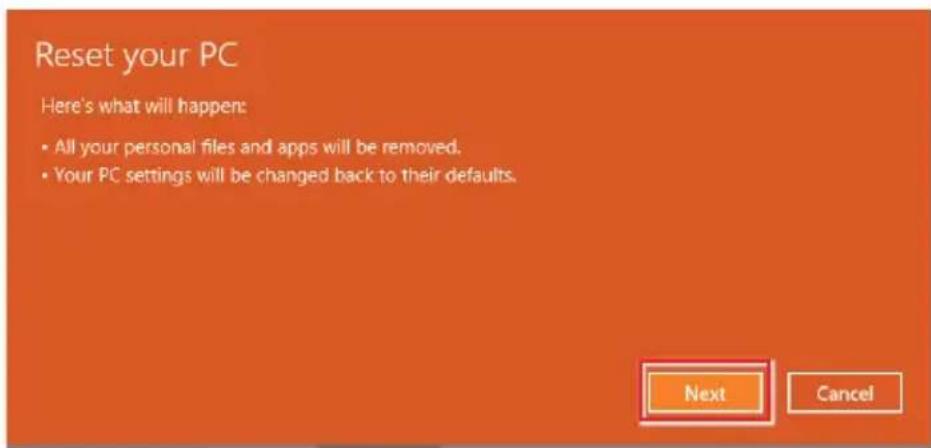

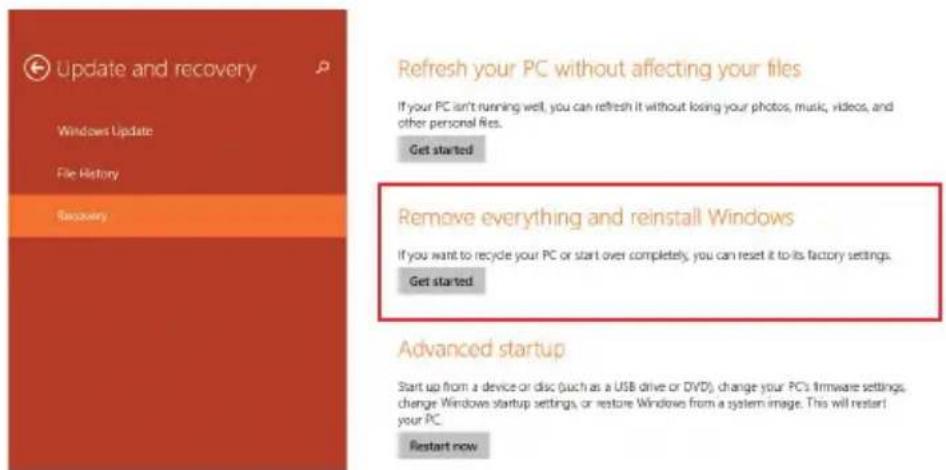

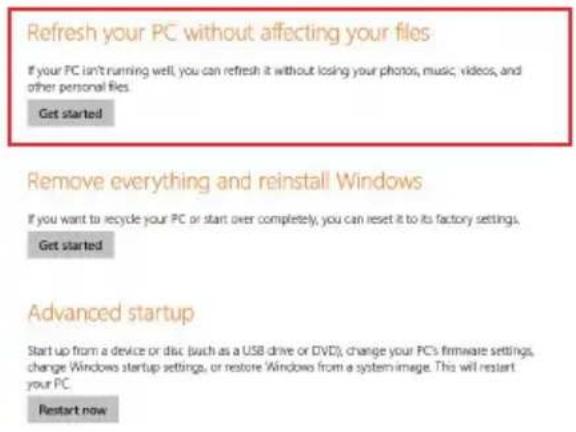

■Fonctionnement du système 3-253-24 Fonctionnement du système 3-253-24 Récupérer le système du système d’exploitation Restaurer les performances du PC Le service Refresh PC (Restaurer les performances du PC) véri󰘰e les performances des dossiers du système, l’inscription Windows, et d’autres composants du système importants; il trouve les problèmes avec les dossiers Windows et essaie de restaurer votre PC Si votre PC ne fonctionne pas bien, vous pouvez le restaurer sans a󰘯ecter vos 󰘰chiers 1 Sélectionner [Settings] (Paramètres) sur le bureau, puis [Change PC settings] (Modi󰘰er les paramètres du PC) > [Update and recovery] (Mise à jour et récupération) 2 Cliquez sur [Recovery] (Récupération) > [Refresh your PC without a󰘯ecting your 󰘰les] (Restaurer votre système sans in󰘱uer vos dossiers), et choisir [Get started] (Démarrer) 3 Il montre les modi󰘰cations qui seront faites pendant le process Cliquer [Next] (Suivant) pour continuer

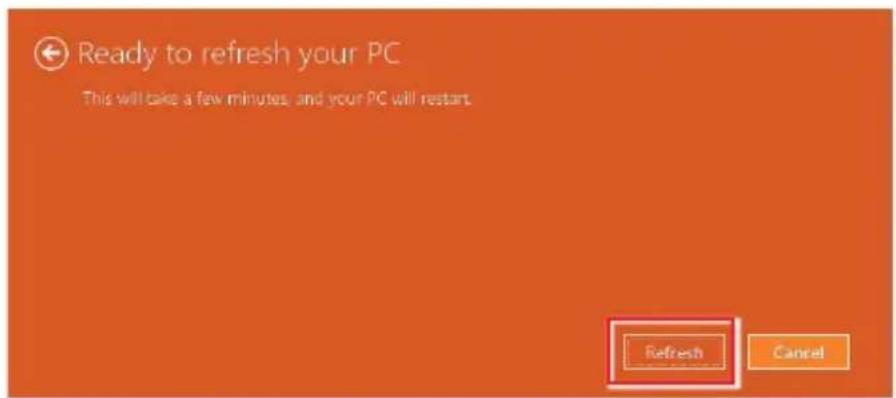

Fonctionnement du système 3-253-24 Fonctionnement du système 3-253-24 4 Un message indique que votre PC est prêt à restaurer Cliquer [refresh] (Restaurer) pour commencer Il faut un peu de temps 5 Losque le process de restauration est terminé, vous reverrez la page d’accueil Windows où vous trouverez tous les services et outils par défaut et les gadgetsFonctionnement du système 3-273-26 Fonctionnement du système 3-273-26 Rerégler le PC Le service Reset (Rerégler) permet de récupérer toutes les con󰘰gurations originales par défaut pour le système 1 Sélectionner [Settings] (Paramètres) sur le Bureau, puis [Change PC settings] (Modi󰘰er les paramètres du PC) > [Update and recovery] (Mise à jour et récupération) 2 Cliquez sur [Recovery] (rRécupération) > [Remove everything and reinstall Windows] (Enlever tout et réinstaller Windows), et choisir [Get started] (Démarrer) 3 Il montre les modi󰘰cations qui seront faites pendant le process Cliquer [Next] (Suivant) pour continuer Fonctionnement du système 3-273-26 Fonctionnement du système 3-273-26 4 Il vous demandera de choisir le lecteur que vous voulez e󰘯acer pour un disque dur avec de multiples partitions 5 Maintenant, décider d’enlever les 󰘰chiers ou d’e󰘯acer complètement les lecteurs selon vos besoins 6 Rerégler votre PC en cliquant sur [Reset] (Rerégler) et suivre les instructions suivantes sur écran pour réinitialiser votre PCA Problèmes de fonctionnementProblèmes de fonctionnement A-3A-2 Problèmes de fonctionnement A-3A-2 Mon système ne démarre pas Véri󰘰ez que le système soit branché a une prise électrique et que celui-ci soit allumé Véri󰘰ez que la prise d'alimentation et tous les autres câbles soient correctement branchés

Lorsque j'allume mon ordinateur, le message «Operating System not found» (Système d´exploitation non trouvé) apparaît ou Windows ne démarre pas Véri󰘰ez s'il y a un CD/ DVD non-compatible a l'intérieur du lecteur de disque optique Si oui, enlevez le CD/ DVD et redémarrez l'ordinateur Véri󰘰ez les réglages de la Priorité des périphériques d'amorçage dans les options de con󰘰guration du BIOS

Le système ne s'éteint pas Il est recommandé d'éteindre votre ordinateur en utilisant l'icône Éteindre dans le système d'exploitation En utilisant d'autres méthodes, incluant celles se trouvant ci-dessous, celles-ci peuvent provoquer l'échec des données Si la procédure Éteindre ne fonctionne pas, choisissez l'une des étapes suivantes: Appuyez sur les boutons Ctrl+Alt+Suppr et choisissez Éteindre Appuyez et maintenez enfoncé le bouton de mise en marche jusqu'à ce que le système s'éteigne Débranchez la prise d'alimentation du système

Mon microphone ne marche pas Pour les microphones intégrés, veuillez cliquer sur Start (Démarrer) > Control Panel (Panneau de con󰘰guration) > Audio pour véri󰘰er que le son ne soit pas réglé sur muet Si vous utilisez un microphone externe, véri󰘰ez que le microphone soit branché dans la prise microphone

Problèmes de connection Internet Si vous avez des problèmes pour vous connecter à votre fournisseur d'accès à Internet (FAI), véri󰘰ez si celui-ci rencontre des problèmes techniques Véri󰘰ez les paramètres et les connections des réseaux et assurez-vous que le système soit correctement con󰘰guré à l'accès Internet La vitesse de transfert des données du réseau local sans 󰘰l est a󰘯ectée par l'éloignement et de certains obstacles entre les dispositifs et les points d'accès Pour optimiser la vitesse de transfert de données, choisissez le point d'accès le plus proche de votre système

3Problèmes de fonctionnement A-3A-2 Problèmes de fonctionnement A-3A-2 Les hauts-parleurs du système ne fonctionnent pas Véri󰘰ez les réglages du volume principal dans le Mélangeur de Volume Si vous utilisez une application qui a son propre contrôle de volume, véri󰘰ez que le volume ne soit pas sur le mode muet Si vous avez connecté un câble audio sur la sortie de la prise du casque, retirez-le Si le système possède une fonction OSD, veuillez ajuster le volume de l´OSD

Je ne peux pas lire un CD/ DVD avec le lecteur DVD-ROM du système Assurez-vous que l'étiquette du CD/ DVD soit tourné vers le haut Si le CD/ DVD requiert un logiciel, assurez-vous qu'il soit bien installé suivant les instructions du programme Si un message d'avertissement de code de zone apparaît lorsque vous lisez le DVD, le problème pourrait être que le DVD est incompatible avec le lecteur DVD-ROM de votre système Le code de zone est inscrit sur la pochette du disque Si la vidéo apparaît mais vous n'avez pas de son, véri󰘰ez le lecteur multimédia Veuillez également véri󰘰er que les hauts-parleurs et le volume principal dans le Mélangeur de Volume ne soient pas réglés sur le mode muet Véri󰘰ez que les pilotes soient correctement installés Cliquez sur Start (Démarrer) > Control Panel (Panneau de Con󰘰guration) > System (Système) > Device Manager (Gestionnaire de périphériques) Un disque sale ou rayé peut ralentir l'ordinateur lorsque celui-ci est entrain de lire le disque Si nécessaire, redémarrez l'ordinateur, enlevez le disque et véri󰘰ez qu'il ne soit pas sale ou rayé Veuillez utiliser un logiciel de lecture de DVD tels que PowerDVD ou WinDVD pour lire le disque vidéo DVD

Mon tiroir du lecteur DVD-ROM ne s'ouvre pas Assurez-vous que l'ordinateur soit allumé Appuyez sur le bouton Éjecter sur le lecteur DVD-ROM Si le bouton Éjecter ne fonctionne pas, ouvrez le tiroir en insérant un objet pointu, tranchant dans le trou situé à côté du bouton Éjecter

L'écran ne s'allume pas Véri󰘰ez que le système soit branché a une prise électrique et que celui-ci soit allumé Le système est peut-être en mode Veille Appuyez sur n'importe quelle touche pour activer le a󰘲chage
