Type de produit Système multifonctions couleur
Marque Toshiba
Modèle e-STUDIO6530C
Fonctions principales Copie, impression, numérisation, fax (en option)
Résolution de numérisation Jusqu'à 600 dpi
Formats de fichiers numérisés PDF, TIFF, JPEG, XPS, Slim PDF
Stockage interne Disque dur (9005 Mo disponibles pour l'enregistrement)
Connectivité réseau Ethernet 10/100/1000, USB 2.0, sans fil (en option)
Écran tactile Oui, couleur
Chargeur de documents automatique En option (recto verso)
Capacité papier standard Cassettes 500 feuilles chacune (jusqu'à 4 cassettes)
Consommables toner Noir, Cyan, Magenta, Jaune
Sécurité Authentification utilisateur, gestion des départements, SSL, cryptage PDF
Logiciels inclus Pilotes PCL6, PS3, XPS, Remote Scan, TWAIN, e-Filing
Contrôleur optionnel GA-1310 pour fonctions avancées d'impression et numérisation
Dimensions (approx.) 660 x 760 x 1100 mm (L x P x H)
Poids (approx.) 180 kg
Alimentation 220-240 V, 50/60 Hz

FOIRE AUX QUESTIONS - Estudio 6530C TOSHIBA

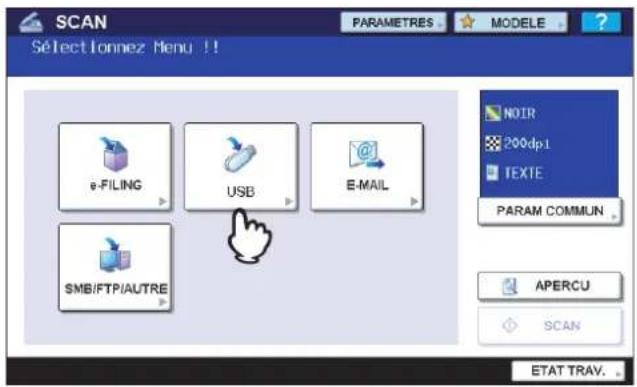

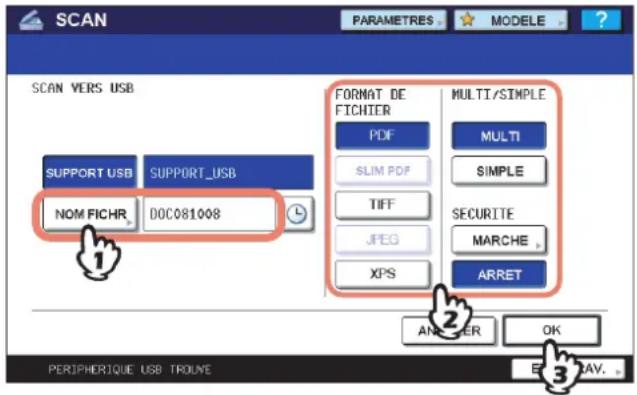

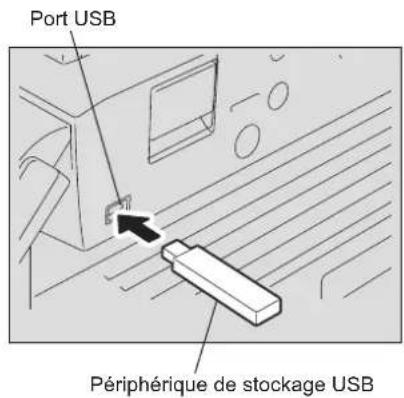

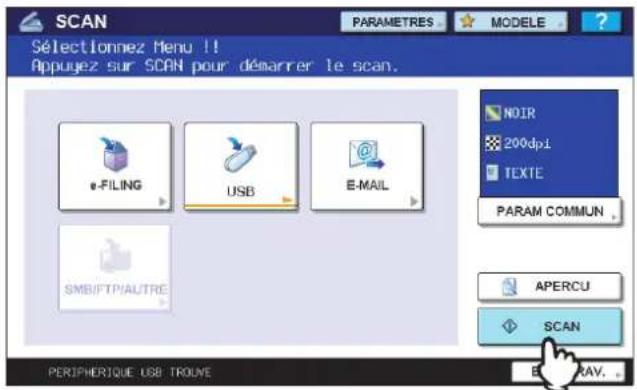

Comment numériser un document vers une clé USB ?
Insérez la clé USB dans le port USB de l'imprimante. Appuyez sur la touche SCAN puis sur USB. Configurez les paramètres (format de fichier, nom) et appuyez sur SCAN pour lancer la numérisation.

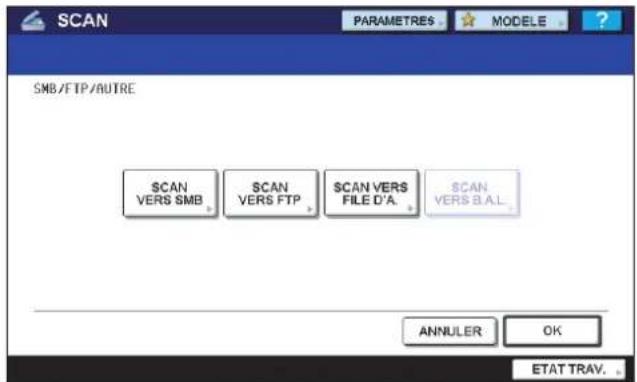

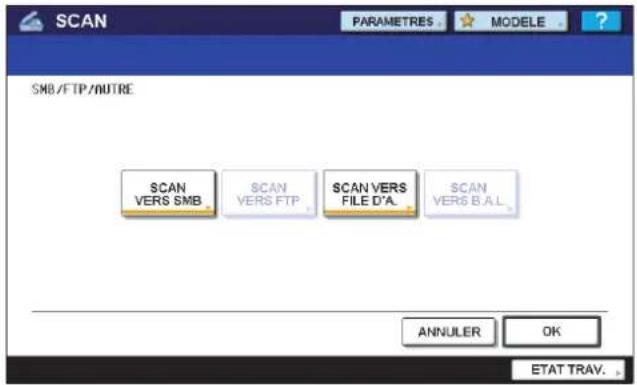

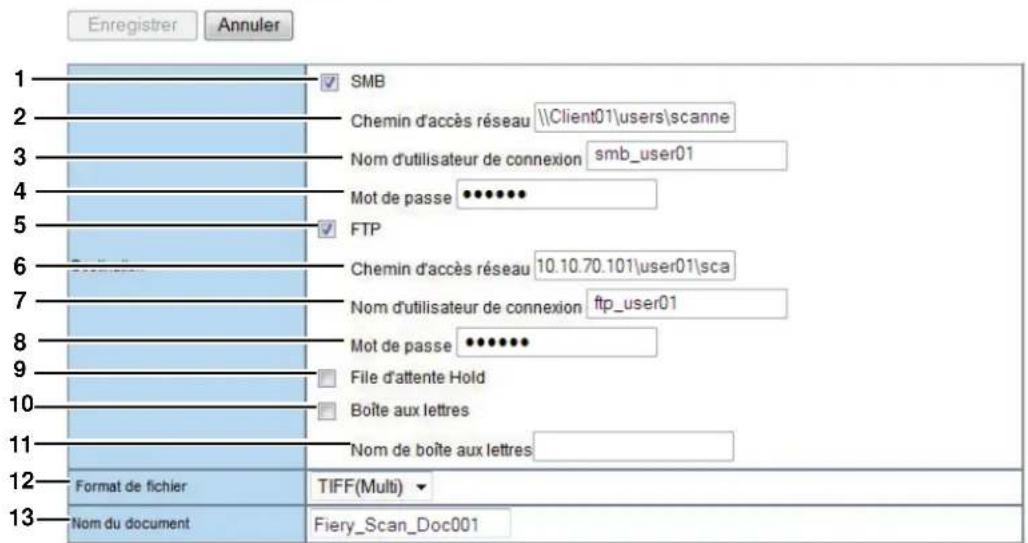

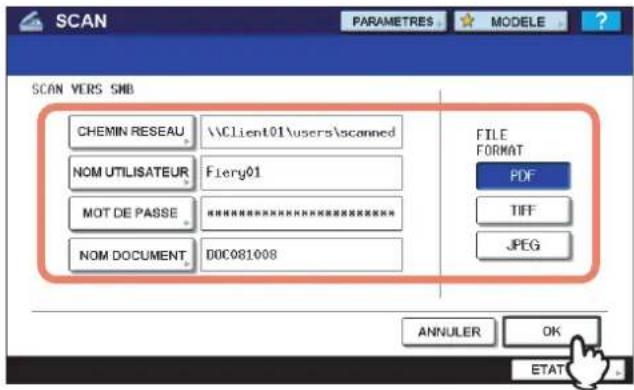

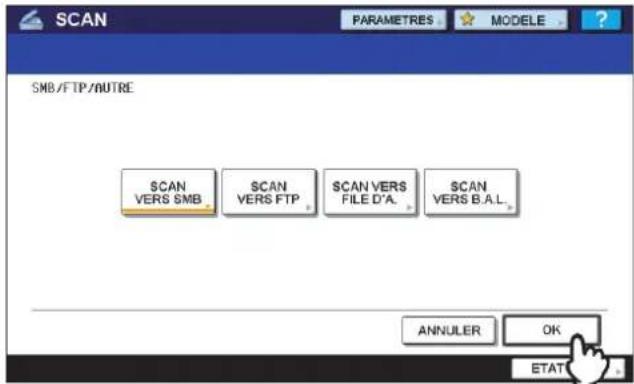

Comment configurer la numérisation vers un dossier réseau (SMB) ?
Depuis l'écran SCAN, appuyez sur SMB/FTP/AUTRE puis SCAN VERS SMB. Saisissez le chemin réseau, le nom d'utilisateur et le mot de passe. Appuyez sur OK puis SCAN.
Que faire si la numérisation échoue et les données ne sont pas enregistrées ?
Vérifiez le chemin réseau, le nom d'utilisateur et le mot de passe. Assurez-vous que l'option Partage de fichiers est activée dans TopAccess. Consultez les codes d'erreur dans l'onglet Journaux de TopAccess.

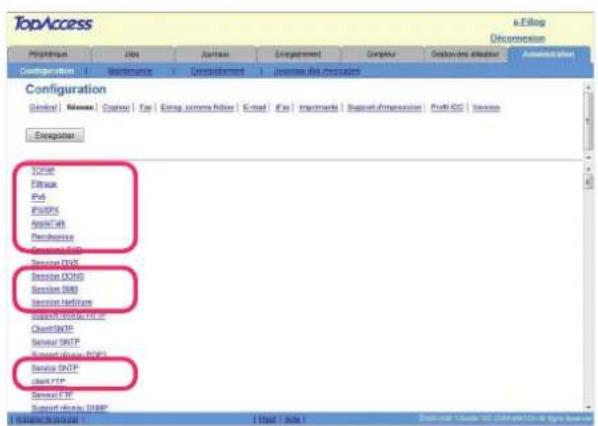

Comment accéder à TopAccess ?
Ouvrez un navigateur Web et saisissez l'adresse IP de l'imprimante. Cliquez sur le lien TopAccess sur la page d'accueil WebTools. Connectez-vous avec vos identifiants administrateur.
Quels sont les formats de fichier supportés pour la numérisation ?
Les formats supportés sont : PDF, Slim PDF, TIFF, JPEG et XPS. Le format JPEG est disponible uniquement en mode couleur ou niveaux de gris.
Comment installer les pilotes d'impression ?
Utilisez le CD-ROM Utilitaires clients e-STUDIO. Les pilotes disponibles sont : PCL6, PS3, XPS. Pour Macintosh, utilisez le fichier PPD. Suivez le Guide d'installation des logiciels.

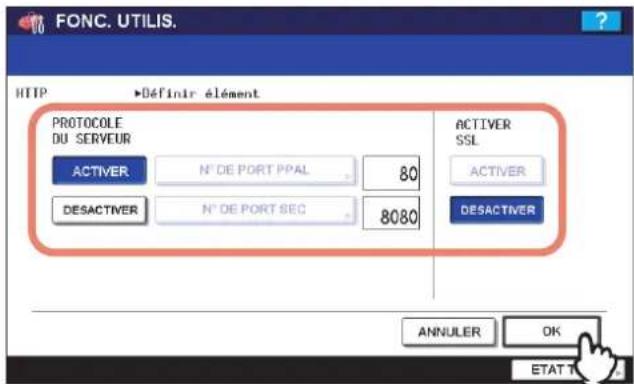

Comment activer la fonction SSL pour sécuriser les accès ?
Dans TopAccess, allez dans Configuration > Réseau > HTTP. Activez SSL et créez ou importez un certificat. SSL chiffre les données entre l'imprimante et les clients.
Comment résoudre le code d'erreur 4501 ?
Le code 4501 indique qu'un format de papier non accepté a été spécifié. Vérifiez les paramètres du travail et sélectionnez un format de papier compatible (ex: A4, A3). Relancez l'impression.
Quelles sont les restrictions lorsque le contrôleur GA-1310 est connecté ?
Certaines fonctions sont désactivées ou limitées, comme la copie avec fichier, l'impression privée, l'impression USB directe, et les options réseau IPX/SPX, AppleTalk, etc. Les boutons PAUSE et DEPLACER ne sont pas disponibles.

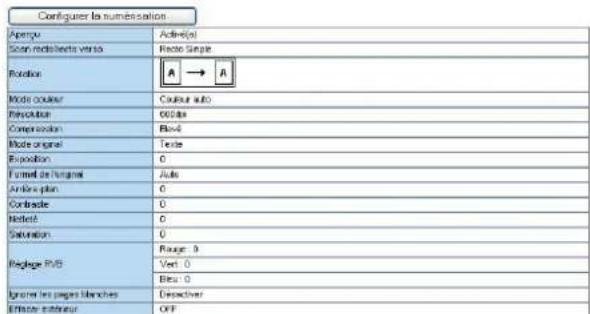

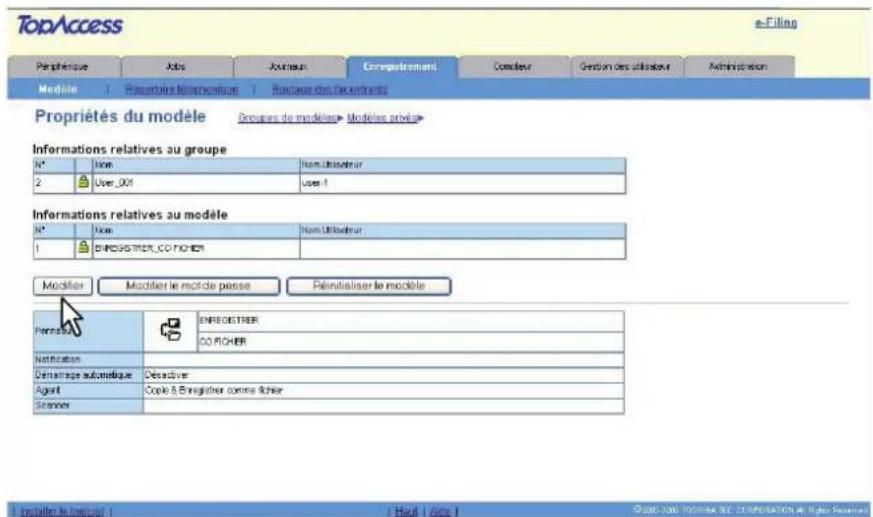

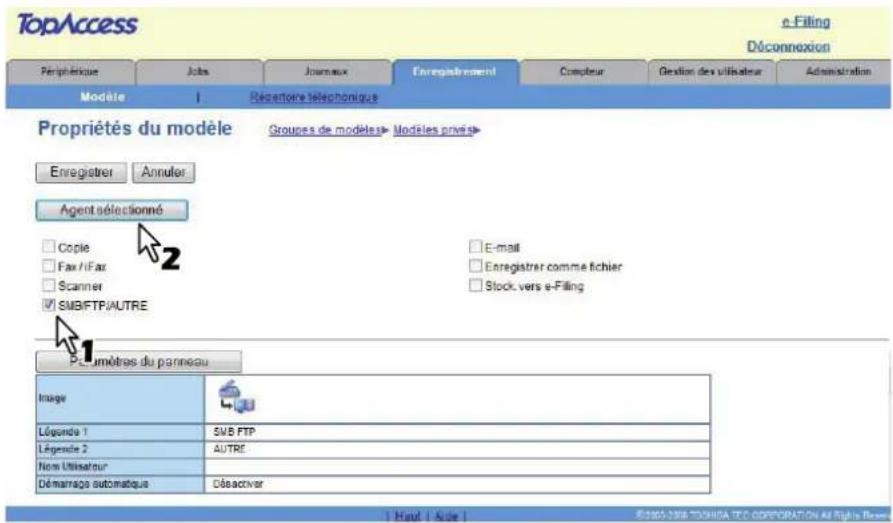

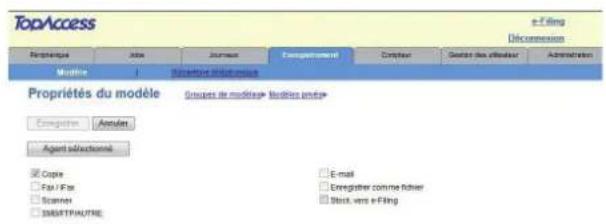

Comment créer un modèle de numérisation personnalisé ?
Dans TopAccess, allez dans Enregistrement > Modèle. Choisissez un groupe, sélectionnez un modèle non défini, cochez SMB/FTP/AUTRE et configurez les paramètres de destination et de numérisation. Enregistrez le modèle.

Questions des utilisateurs sur Estudio 6530C TOSHIBA

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Imprimante au format PDF gratuitement ! Retrouvez votre notice Estudio 6530C - TOSHIBA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Estudio 6530C de la marque TOSHIBA.

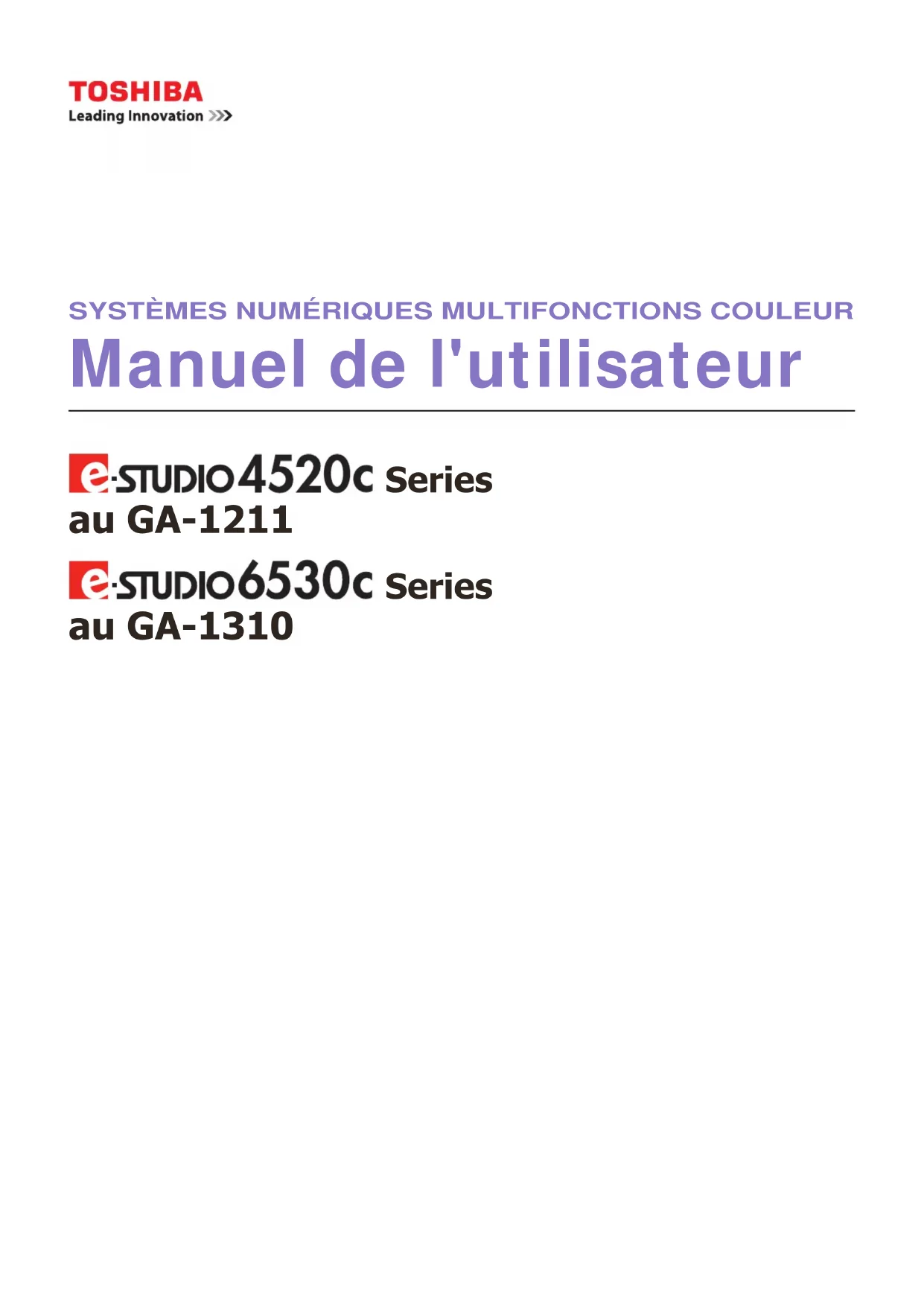

MODE D'EMPLOI Estudio 6530C TOSHIBA

SYSTÈMES NUMÉRIQUES MULTIFONCTIONS COULEUR

Manuel de l'utilisateur

e-STUDIO4520c Series au GA-1211

e-STUDIO6530c Series au GA-1310

Merci d'avoir choisi la gamme de systèmes multifonctions couleur Toshiba. Ce manuel présente des informations sur les limitations système et les fonctions spécifiques du GA-1211/GA-1310 appliquées lorsque le contrôleur GA-1211/GA-1310 est connecté aux systèmes e-STUDIO4520C/e-STUDIO6530C. Lisez-le attentivement avant d'utiliser lessystèmes numériques multifonctions couleur. Gardez-le à portée de main et utilisez-le pour configurer un environnement permettant de tirer pleinement parti des fonctions du système e-STUDIO.

Pour les opérations et les fonctions autres que celles décrites dans ce manuel, reportez-vous aux manuels e-STUDIO.

■ Pour lire ce manuel

□ Symboles utilisés dans ce manuel

Dans ce manuel, certains points importants sont signalés par les symboles ci-dessous. Veillez à en prendre connaissance avant d'utiliser le système.

⚠ AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner la mort, de sérieuses blessures, des dommages importants ou l'incendie du système ou de son environnement.

ATTENTION

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures mineures ou légères, des dégâts partiels au niveau du système ou du matériel environnant, ou encore des pertes de données.

Remarque

Fournit des informations auxquelles vous devez porter une attention particulière lors de l'utilisation de ce système.

Outre les points énoncés plus haut, ce manuel fournit des informations utiles sur l'utilisation du système. Elles sont signalées comme suit :

Conseil

Fournit des informations auxquelles vous devez portez une attention particulière lors de l'utilisation de ce système.

TOSHIBA Estudio 6530C - Conseil - 1

Pages décrivant des éléments en rapport avec l'action en cours. Consultez-les en fonction de vos besoins.

□ Écrans

  • En fonction de l'environnement d'utilisation du système, et plus particulièrement des options installées, il se peut que les écrans présentés dans ce manuel diffèrent des vôtres.
  • Les écrans présentés dans ce manuel correspondent au papier de format A/B. Si vous utilisez du papier de format LT, l'écran ou l'ordre des boutons présenté peut être différent de votre équipement.

□ Marques

  • Le nom officiel de Windows 2000 est Système d'exploitation Microsoft Windows 2000.
  • Le nom officiel de Windows XP est Système d'exploitation Microsoft Windows XP.
  • Le nom officiel de Windows Vista est Système d'exploitation Microsoft Windows Vista.
  • Le nom officiel de Windows Server 2003 est Système d'exploitation Microsoft Windows Server 2003.
  • MS, Microsoft, Windows, Windows NT et les autres produits et marques de Microsoft sont des marques de Microsoft Corporation aux États-Unis et dans d'autres pays.

- Apple, AppleTalk, Macintosh, Mac, Mac OS, Safari, TrueType et LaserWriter sont des marques d'Apple Inc. aux États-Unis et dans d'autres pays.

- Adobe, Adobe Acrobat, Adobe Reader, Adobe Acrobat Reader et PostScript sont des marques d'Adobe Systems Incorporated.

- Mozilla, Firefox et le logo Firefox sont des marques ou des marques déposées de Mozilla Foundation aux États-Unis et dans d'autres pays.

• IBM, AT et AIX sont des marques d'International Business Machines Corporation.

• NOVELL, NetWare et NDS sont des marques de Novell, Inc.

- TopAccess est une marque de Toshiba Tec Corporation.

- Les autres noms de sociétés et de produits mentionnés dans ce manuel sont des marques de leurs détenteurs respectifs.

Préface....1

Chapitre 1 RESTRICTIONS

Utilisation depuis le tableau de bord....6

COPIE 6

SCAN 6

IMPRESSION....7

FAX 7

FONCTIONS UTILISATEURS....8

ETAT DES TRAVAUX.... 10

INTERRUPT....10

Mode UTILISATEUR TopAccess 11

Lancement de TopAccess.... 11

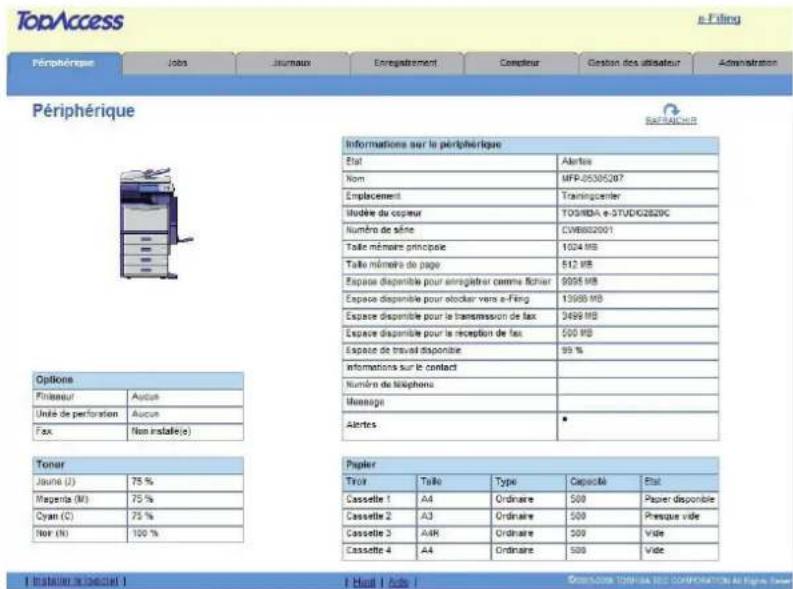

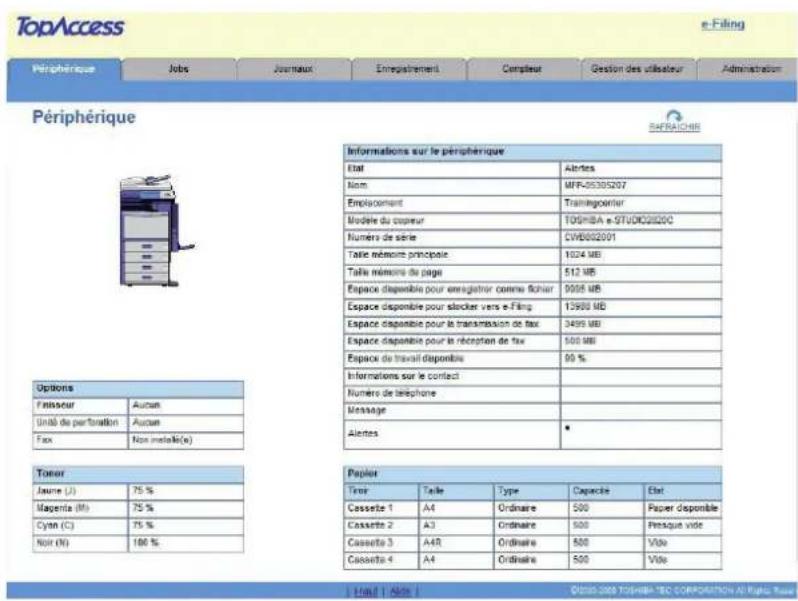

Page principale TopAccess.... 11

Enregistrement à partir de TopAccess 12

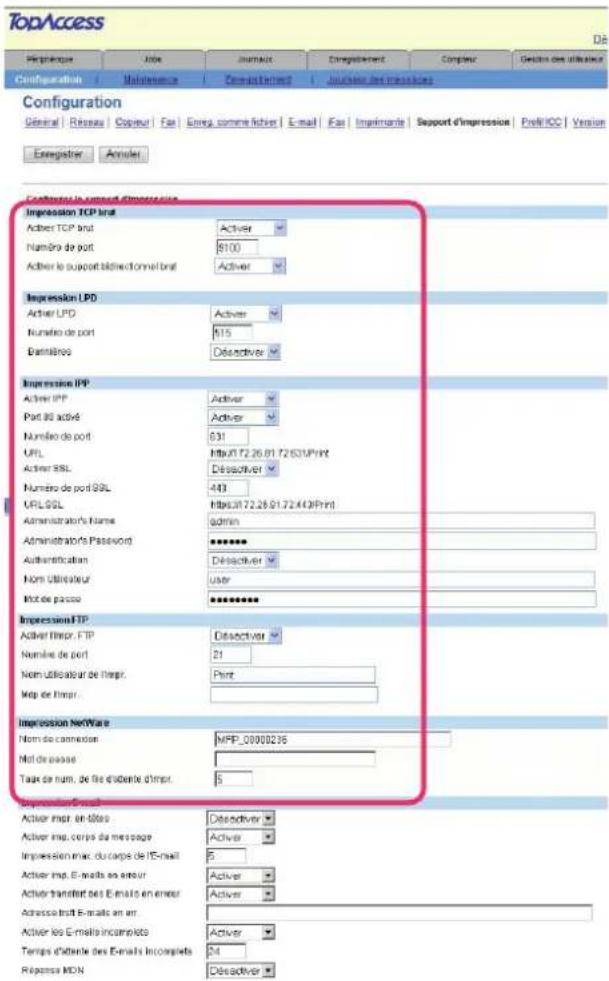

Paramétrage à partir de TopAccess.... 14

Maintenance à partir de TopAccess.... 17

Enregistrement à partir de TopAccess 17

Logiciels inclus dans le CD-ROM Utilitaires clients e-STUDIO.... 18

Chapitre 2 FONCTIONS SPÉCIFIQUES AU GA-1211/GA-1310

Utilisation depuis le tableau de bord....20

Mise hors tension (arrêt).... 20

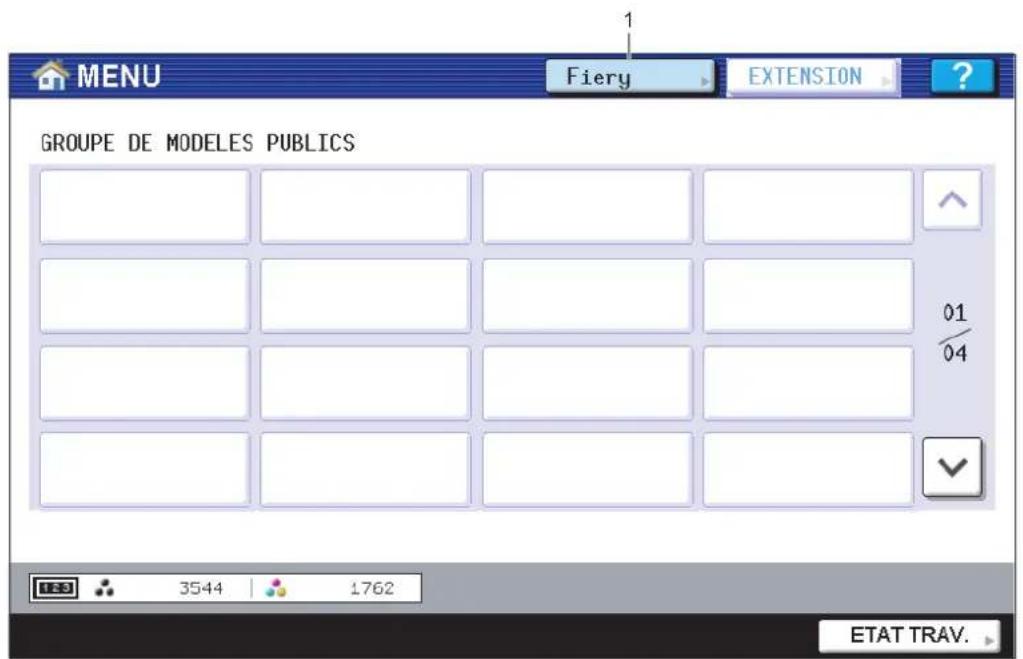

MENU 20

SCAN 21

FONCTIONS UTILISATEURS.... 33

Mode UTILISATEUR TopAccess 36

Lancement de TopAccess depuis la page d'accueil WebTools 36

Enregistrement ou modification des modèles privés spécifiques au GA-1211/GA-1310 .... 36

Enregistrement ou modification des modèles publics spécifiques au GA-1211/GA-1310... 45

Avis sur l'administration des départements/authentication des utilisateurs.... 45

Chapitre 3 DÉPANNAGE

Problèmes de scan....48

Les données numérisées ne peuvent être enregistrées à l'emplacement spécifié ..... 48

Codes d'erreur 49

Codes d'erreur relatifs aux travaux d'impression.... 49

INDEX 51

RESTRICTIONS

Ce chapitre décrit les restrictions du système lorsque le contrôleur GA-1211 est connecté au système e-STUDIO4520C ou le contrôleur GA-1310 est connecté au système e-STUDIO6530C.

Utilisation depuis le tableau de bord....6

COPIE 6

SCAN 6

IMPRESSION....7

FAX....7

FONCTIONS UTILISATEURS....8

ETAT DES TRAVAUX....10

INTERRUPT....10

Mode UTILISATEUR TopAccess .... 11

Lancement de TopAccess 11

Page principale TopAccess ....11

Enregistrement à partir de TopAccess....12

Paramétrage à partir de TopAccess 14

Maintenance à partir de TopAccess ....17

Enregistrement à partir de TopAccess....17

Logiciels inclus dans le CD-ROM Utilitaires clients e-STUDIO....18

Utilisation depuis le tableau de bord

Les systèmes e-STUDIO4520C dotés du contrôleur GA-1211 ou e-STUDIO6530C dotés du contrôleur GA-1310 possèdent quelques restrictions sur les opérations suivantes :

P.6 "COPIE"
P.6 "SCAN"
P.7 "IMPRESSION"
P.7 "FAX"
P.8 "FONCTIONS UTILISATEURS"
P.10 "ETAT DES TRAVAUX"

Conseils

  • Les boutons et les éléments entourés de rouge sur les captures d'écran présentées plus bas dans cette section disparaissent ou sont désactivés lorsque le contrôleur est connecté à l'équipement.
  • Toutes les captures représentant l'écran tactile dans le présent guide sont des exemples tirés de la gamme e-STUDIO4520C. Bien que les écrans des systèmes e-STUDIO4520C et e-STUDIO6530C ne soient pas de la même taille, les objets affichés et leurs fonctions sont identiques.

COPIE

Il est impossible d'utiliser les fonctions suivantes associées à la touche [COPIE] lorsque le contrôleur est connecté à l'équipement :

- La fonction COPIE&FICHIER permet de copier des originaux et de stocker les données dans le dossier partagé d'un dossier réseau spécifié

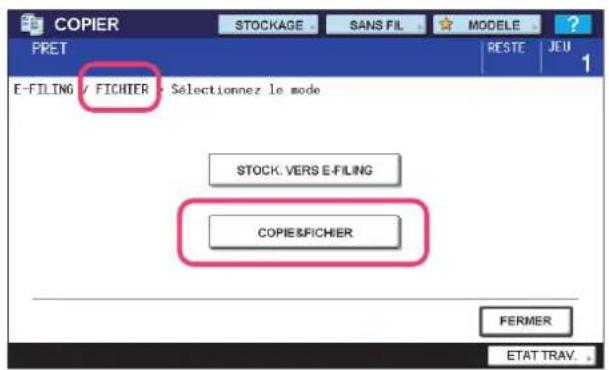

Systèmes e-STUDIO4520C/e-STUDIO6530C
COPIER STOCKAGE SANS FIL MODELE ? PRET E-FILING / FICHTER - Sélectionnez le mode STOCK. VERS E-FILING COPIE&FICHTER FERMER ETAT TRAV

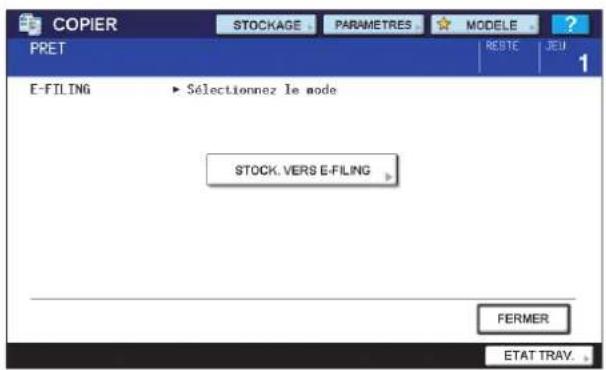

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
COPIER STOCKAGE PARAMETRES MODELE PRET RESTC JEU 1 E-FILING ► Sélectionnez le mode STOCK.VERS E-FILING FERMER ETAT TRAY.

Conseil

Pour plus d'informations sur STOCKER VERS E-FILING, reportez-vous au Guide du E-Filing.

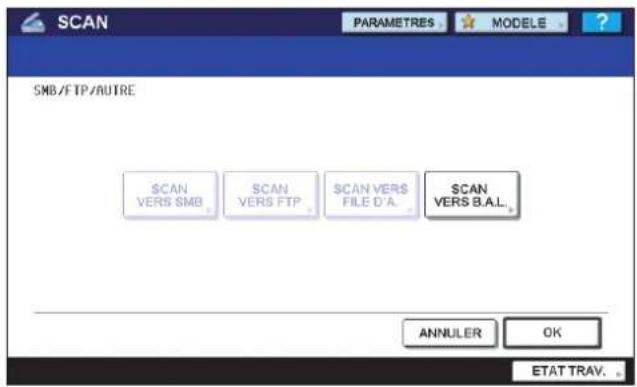

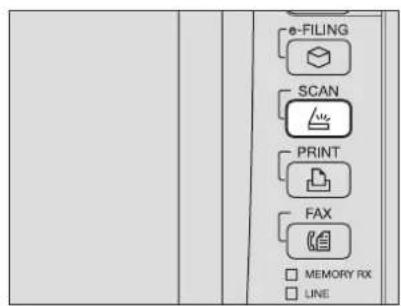

SCAN

Il est impossible d'utiliser les fonctions suivantes associées à la touche [SCAN] lorsque le contrôleur est connecté à l'équipement :

  • La fonction Scan vers fichier pour envoyer et stocker des données de scan dans un dossier partagé sur le disque dur de l'équipement ou dans un dossier réseau spécifié
  • La fonction Service Web (WS) pour scanner des images depuis un ordinateur client par l'intermédiaire du réseau à l'aide des fonctions de Windows Vista

Remarque

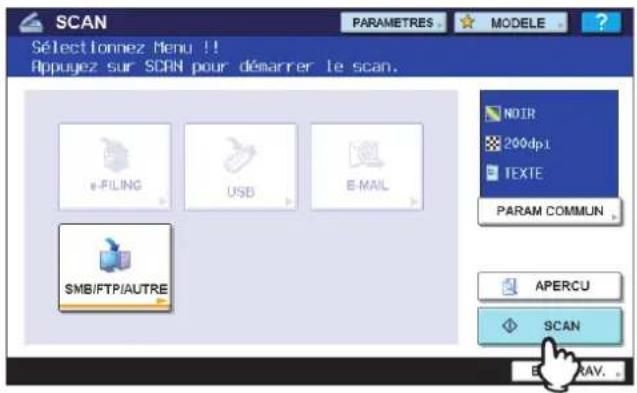

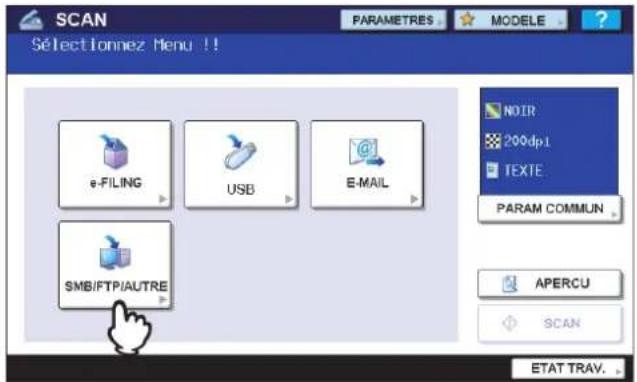

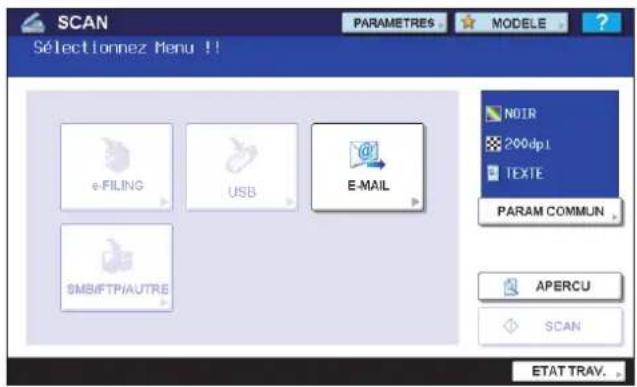

Le menu SCAN qui s'affiche par une pression du bouton [SCAN] contient les fonctions spécifiques au GA-1211/GA-1310. Pour plus d'informations, reportez-vous à la section suivante : [1] P21 "SCAN"

IMPRESSION

Il est impossible d'utiliser les fonctions suivantes associées à la touche [IMPRESSION] lorsque le contrôleur est connecté à l'équipement :

  • La fonction d'impression privée implique la saisie d'un mot de passe sur le tableau de bord du système pour récupérer l'impression d'un document lancée depuis un ordinateur du réseau
  • La fonction d'impression d'épreuve permet, avant d'imprimer un travail de plusieurs copies lancé depuis un ordinateur en réseau, de n'imprimer qu'une seule copie et de suspendre le reste du travail
  • L'impression directe USB fait référence à l'impression des fichiers présents sur un périphérique de stockage USB connecté au port USB du système
  • Les boutons [PAUSE]/[REPRENDRE] qui permettent d'interrompre et de reprendre les travaux présents dans la liste
  • Le bouton [DEPLACER] qui permet de changer l'ordre des travaux en les déplaçant dans la liste
    • Le bouton [MODIFIER] qui permet de changer le nombre de copies à imprimer

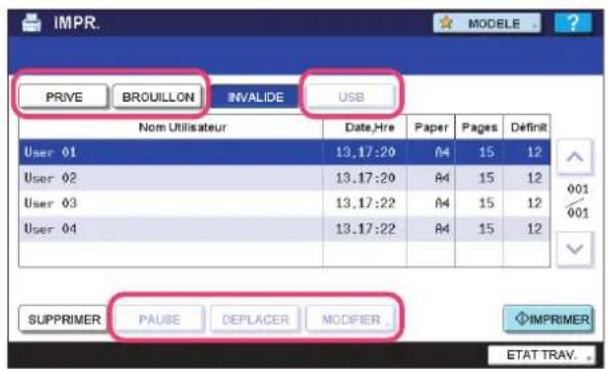

Systèmes e-STUDIO4520C/e-STUDIO6530C
IMPR. PRIVE BROUILLON INVALIDE USB Nom Utilisateur Date,Hre Paper Pages Définit User 01 13.17:20 A4 15 12 User 02 13.17:20 A4 15 12 User 03 13.17:22 A4 15 12 User 04 13.17:22 A4 15 12 SUPPRIMER PAUSE DEPLACER MODIFIER IMPRIMER ETAT TRAY.

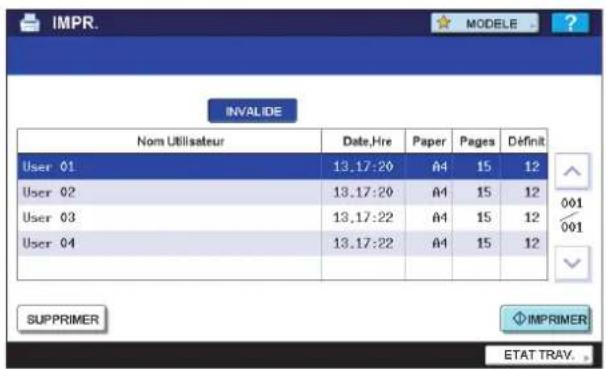

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
IMPR. INVALIDE Nom Utilisateur Date,Hre Paper Pages Définit User 01 13.17:20 A4 15 12 User 02 13.17:20 A4 15 12 User 03 13.17:22 A4 15 12 User 04 13.17:22 A4 15 12 SUPPRIMER IMPRIMER ETAT TRAY.

Conseil

Pour des informations détaillées sur l'écran IMPRESSION, reportez-vous au Guide de l'impression.

FAX

Il est impossible d'utiliser les fonctions suivantes associées à la touche [FAX] lorsque le contrôleur est connecté à l'équipement :

- La fonction FAX&FICHIER permet d'envoyer des originaux et de stocker les données dans le dossier partagé d'un dossier réseau spécifié

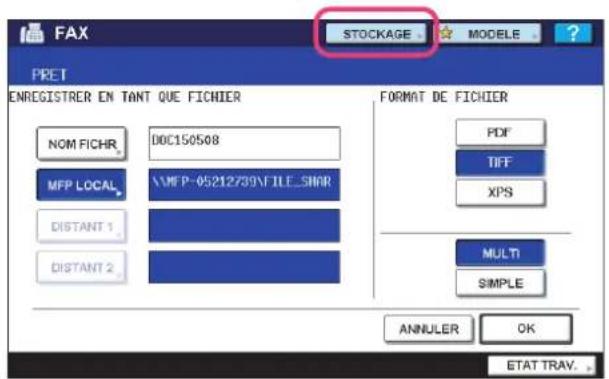

Systèmes e-STUDIO4520C/e-STUDIO6530C
FAX STOCKAGE MODELE PRET ENREGISTRER EN TANT QUE FICHIER NOM FICHR DOC150508 MFP LOCAL \MFP-05212730\FILE_SHAR DISTANT 1 DISTANT 2 FORMAT DE FICHIER PDF TIFF XPS MULTI SIMPLE ANNULER OK ETAT TRAV.

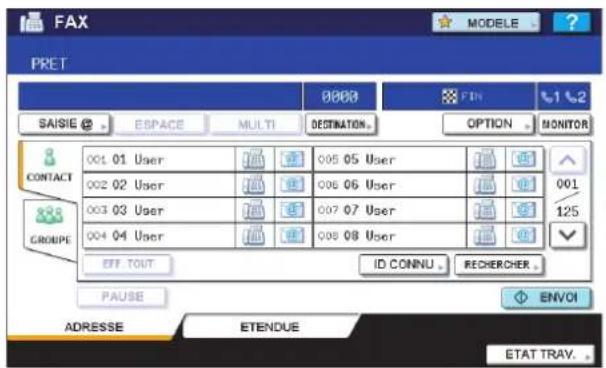

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
FAX MODELE PRET 0000 FIN 1 2 SAISIE @ ESPACE MULTI DESTINATION OPTION MONITOR CONTACT GROUPE 001 01 User 005 05 User 001 002 02 User 006 06 User 125 003 03 User 007 07 User 004 04 User 008 08 User OFF TOUT ID CONNU RECHERCER PAUSE ENVOI ADRESSE ETENDUE ETAT TRAY.

Conseil

Pour plus d'informations sur l'écran FAX, reportez-vous au Manuel Utilisateur de la fonction Fax (GD-1250/GD-1260/GD-1270).

■ FONCTIONS UTILISATEURS

Les systèmes e-STUDIO4520C dotés du contrôleur GA-1211 ou e-STUDIO6530C dotés du contrôleur GA-1310 possèdent quelques restrictions avec les menus suivants :

P.8 "Menu UTILISATEUR dans FONCTIONS UTILISATEURS"

11 P.8 "Menu ADMIN dans FONCTIONS UTILISATEURS"

Il est impossible d'utiliser les fonctions suivantes associées au menu UTILISATEUR lorsque le contrôleur est connecté à l'équipement :

- Ce système prend également en charge la fonction d'impression Bluetooth, qui permet d'imprimer une image depuis tout type de périphérique (téléphone mobile, appareil photo numérique, etc.) équipé du module Bluetooth et compatible avec l'impression BIP/OPP/FTP standard

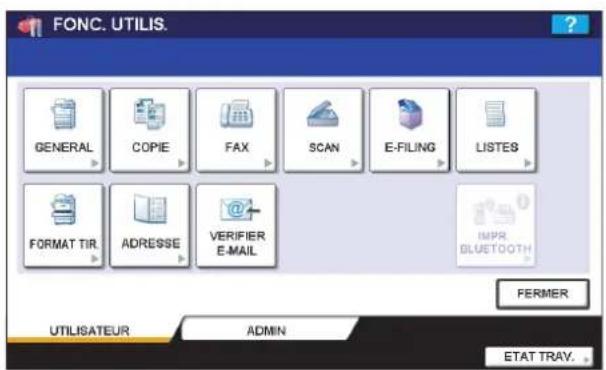

Systèmes e-STUDIO4520C/e-STUDIO6530C
FONC. UTILIS. GENERAL COPIE FAX SCAN E-FILING LISTES FORMAT TIR. ADRESSE VERIFIER E-MAIL IMPR. BLUETOOTH FERMER UTILISATEUR ADMIN ETAT TRAV.

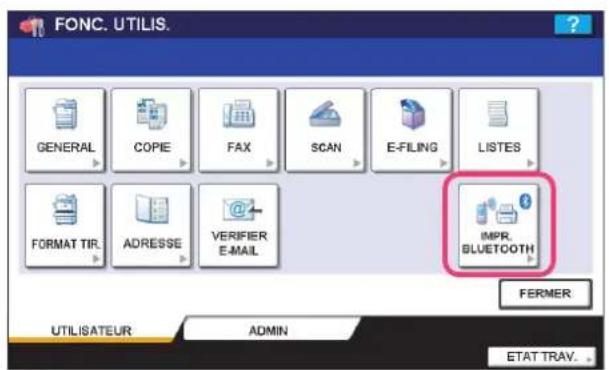

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
FONC. UTILIS. GENERAL COPIE FAX SCAN E-FILING LISTES FORMAT TIR. ADRESSE VERIFIER E-MAIL IMPR BLUETOOTH FERMER UTILISATEUR ADMIN ETAT TRAY.

Conseil

Pour des informations détaillées sur le menu UTILISATEUR dans l'écran FONCTIONS UTILISATEURS, reportez-vous au Guide d'administration.

Il est impossible d'utiliser les fonctions suivantes associées au menu ADMIN lorsque le contrôleur est connecté à l'équipement :

  • Le paramètre FICHIER permet de supprimer automatiquement les fichiers stockés par les opérations de scan vers fichier
  • Le menu PARAMETRES SANS FIL qui vous permet de configurer l'équipement pour les réseaux sans fil
    • Le menu PARAMETRES BLUETOOTH qui vous permet de configurer les options de paramétrage Bluetooth
  • Le menu PARAMETRES 802.1X qui vous permet d'effectuer les réglages pour l'authentication IEEE 802.1X qui s'appliqueront aux réseaux câblés

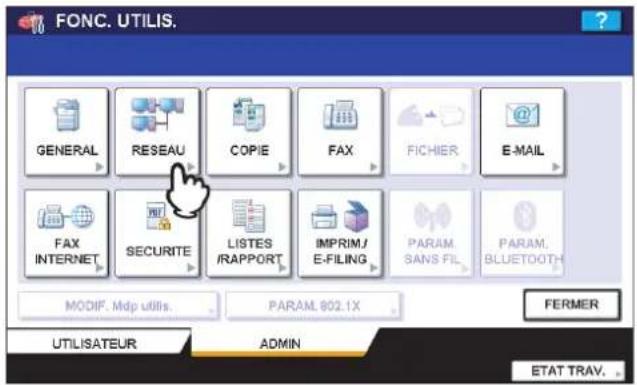

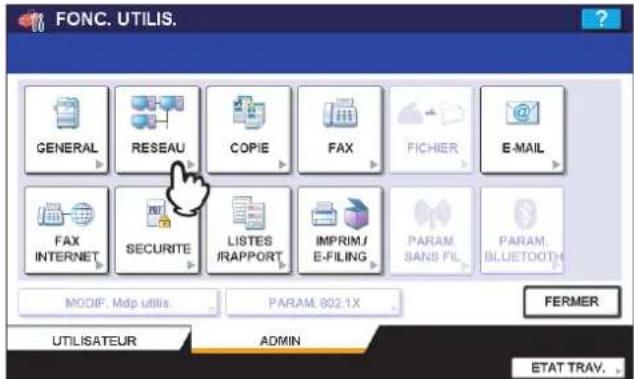

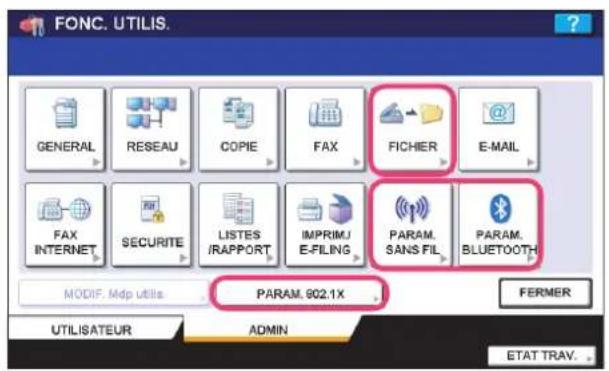

Systèmes e-STUDIO4520C/e-STUDIO6530C
FONC. UTILIS. GENERAL RESEAU COPIE FAX FICHIER E-MAIL FAX INTERNET SECURITE LISTES /RAPPORT IMPRIM/ E-FILING PARAM. SANS FIL PARAM. BLUETOOTH MODIF. Mdp utils. PARAM. 902.1X FERMER UTILISATEUR ADMIN ETAT TRAV.

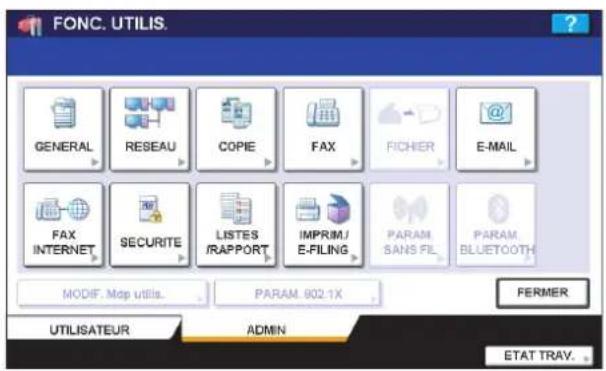

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
FONC. UTILIS. GENERAL RESEAU COPIE FAX FICHER E-MAIL FAX INTERNET SECURITE LISTES /RAPPORT IMPRIM/ E-FILING PARAM SANS FIL PARAM BLUETOOTH MODIF. Map utils... PARAM 902.1X FERMER UTILISATEUR ADMIN ETAT TRAY.

Conseil

Pour des informations détaillées sur le menu ADMIN de l'écran FONCTIONS UTILISATEURS, reportez-vous au Guide d'administration.

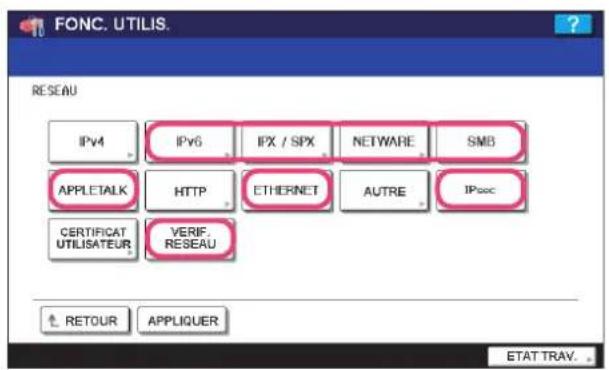

Les fonctions suivantes que propose le menu RESEAU ne sont pas disponibles.

• [IPv6] • [IPX/SPX]
• [NetWare] • [SMB]
• [AppleTalk] • [Ethernet]
• [IPsec] • [VERIFICATION DU

RESEAU]

Systèmes e-STUDIO4520C/e-STUDIO6530C
FONC. UTILIS. RESEAU IPv4 IPv6 IPX / SPX NETWARE SMB APPLETALK HTP ETHERNET AUTRE IPsec CERTIFICAT UTILISATEUR VERIF. RESEAU RETOUR APPLIQUER ? ETAT TRAV.

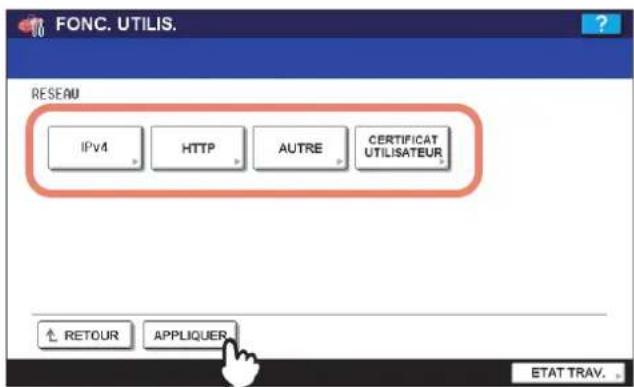

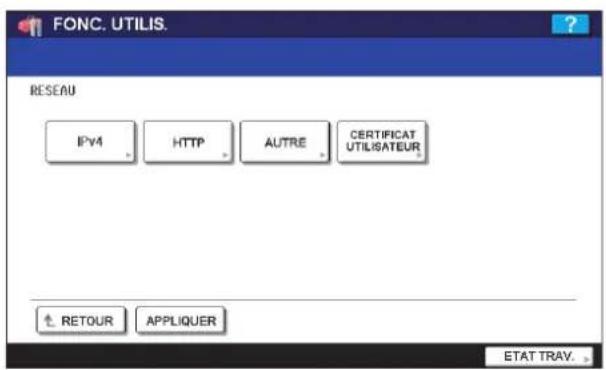

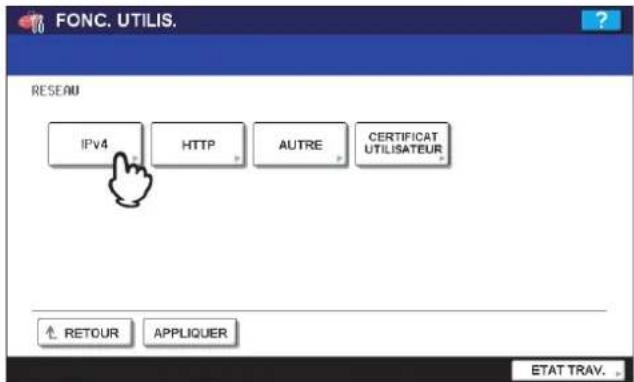

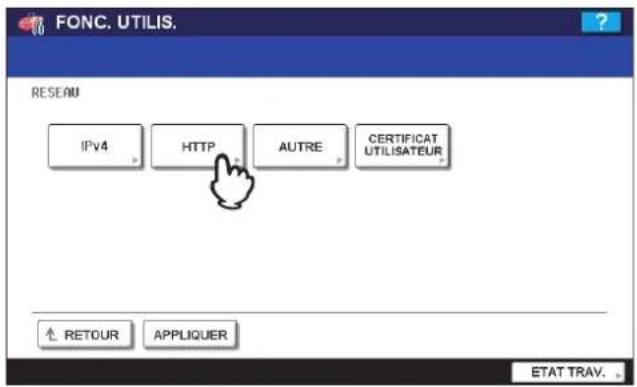

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
FONC. UTILIS. RESEAU IPv4 HTTP AUTRE CERTIFICAT UTILISATEUR RETOUR APPLIQUER ETAT TRAY.

Remarque

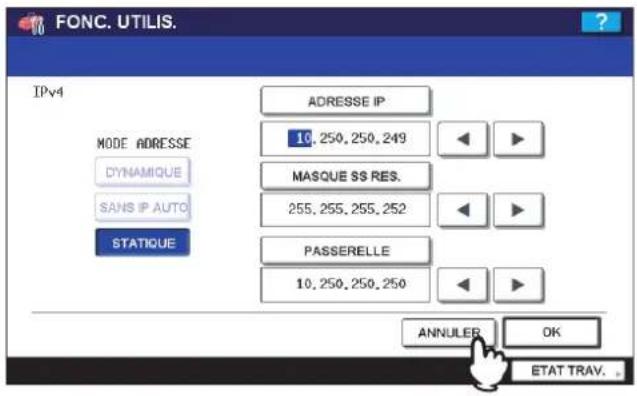

Les opérations de réglage de [IPv4] et [HTTP] diffèrent selon l'installation de l'équipement avec ou sans le contrôleur. Pour des instructions sur la manière d'effectuer les réglages pour [IPv4] et [HTTP] sur l'équipement avec le contrôleur, reportez-vous à la section suivante : [1] P.33 "FONCTIONS UTILISATEURS"

Conseil

Pour en savoir plus sur AUTRE et CERTIFICAT UTILISATEUR, reportez-vous au Guide d'administration.

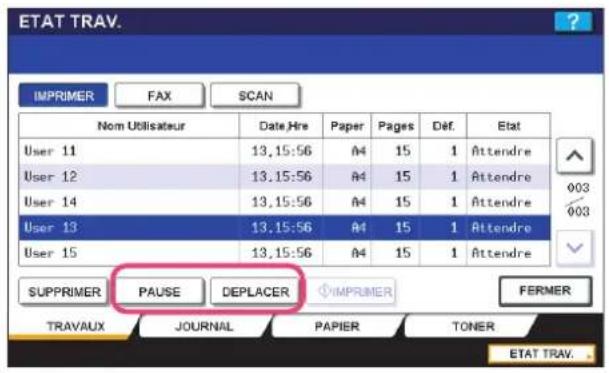

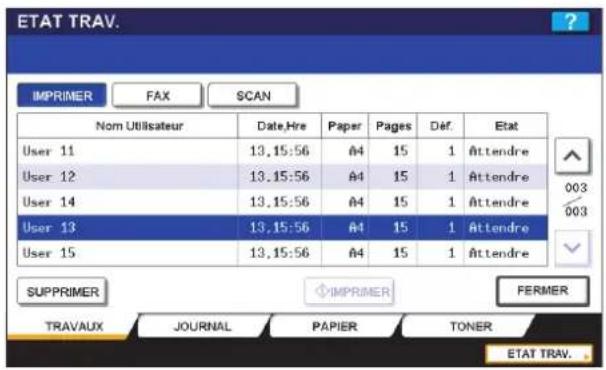

ETAT DES TRAVAUX

Il est impossible d'utiliser les fonctions suivantes associées à l'écran ETAT DES TRAVAUX D'IMPRESSION lorsque le contrôleur est connecté à l'équipement :

  • Les boutons [PAUSE]/[REPRENDRE] qui permettent d'interrompre et de reprendre les travaux présents dans la liste
  • Le bouton [DEPLACER] qui permet de changer l'ordre des travaux en les déplaçant dans la liste

Systèmes e-STUDIO4520C/e-STUDIO6530C
ETAT TRAV. IMPRIMER FAX(SCAN Nom Utilisateur Date Hre Paper Pages Déf. Etat User 11 13,15:56 A4 15 1 Attendre User 12 13,15:56 A4 15 1 Attendre User 14 13,15:56 A4 15 1 Attendre User 13 13,15:56 A4 15 1 Attendre User 15 13,15:56 A4 15 1 Attendre SUPPRIMER PAUSE DEPLACER IMPRIMER FERMER TRAVAUX JOURNAL PAPIER TONER ETAT TRAV.

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
ETAT TRAV. IMPRIMER FAX(SCAN Nom Utilisateur Date,Hre Paper Pages Def. Etat User 11 13.15:56 A4 15 1 Attendre User 12 13.15:56 A4 15 1 Attendre User 14 13.15:56 A4 15 1 Attendre User 13 13.15:56 A4 15 1 Attendre User 15 13.15:56 A4 15 1 Attendre SUPPRIMER IMPRIMER FERMER TRAVAUX JOURNAL PAPIER TONER ETAT TRAV.

Conseil

Pour des informations détaillées sur l'écran ETAT DES TRAVAUX D'IMPRESSION, reportez-vous au Guide de l'impression.

INTERRUPT

Si le contrôleur est connecté au système, la touche [INTERRUPTION] du tableau de bord ne peut être utilisée en cours d'impression.

Conseil

Pour plus d'informations sur la touche [INTERRUPTION], reportez-vous au Guide de copie.

Mode UTILISATEUR TopAccess

Les systèmes e-STUDIO4520C dotés du contrôleur GA-1211 ou e-STUDIO6530C dotés du contrôleur GA-1310 possèdent quelques restrictions avec les opérations en mode UTILISATEUR TopAccess suivantes :

P.11 "Lancement de TopAccess"
P.11 "Page principale TopAccess"
P.12 "Enregistrement à partir de TopAccess"

■ Lancement de TopAccess

Les méthodes suivantes de lancement de TopAccess ne peuvent pas être utilisées lorsque le contrôleur est connecté à l'équipement :

• Lancement de TopAccess à l'aide du lien TopAccessDocMon
• Lancement de TopAccess via le mappage réseau (Windows Vista)

Remarque

Le lancement de TopAccess diffère selon la présence ou non du contrôleur Pour des instructions sur la manière de lancer TopAccess sur l'équipement avec le contrôleur, reportez-vous à la section suivante :

[1] P.36 "Lancement de TopAccess depuis la page d'accueil WebTools"

■ Page principale TopAccess

Le lien suivant qui permet de télécharger le logiciel client ne peut pas être utilisé lorsque le contrôleur est connecté à l'équipement :

- Lien [Installer le logiciel]

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess e-Filing Périmérique Jobs Jumaux Enregistrement Compteur Gestion des utilisateurs Administration Périphérique RATRACHER Informations sur le périphérique État Alertes Nom MFP-05305207 Emplacement Transpenter Modèle du casqueur TOS/MDA e-37UD02829C Numéro de série CM6882001 Taille mémoire principale 1024 MB Taille mérôme de page 512 MB Espace disponible pour enregistrer comme fichier 9005 MB Espace disponible pour o'éclairer vers e-filing 13999 MB Espace disponible pour le transmission de fax 3499 MB Espace disponible pour la réception de fax 500 MB Espace de travel disponible 99 % Informations sur le contact Numéro de téléphone Message Alertes Papier Jaune (J) 75 % Mapenta (M) 75 % Cyan (C) 75 % Nor (N) 100 % Tioner Papier Taille Typei Capacité État Cassette 1 A4 Ordinaire 500 Paper disponible Cassette 2 A3 Ordinaire 500 Presque vide Cassette 3 A4R Ordinaire 500 Vide Cassette 4 A4 Ordinaire 500 Vide

Conseil

Tous les écrans présentés dans ce manuel proviennent de Windows Vista.

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess e-Filing Périphérique Jobs Journaux Enregistrement Cenacteur Gestion des utilisateur Administration Périphérique SABRAICHE Informations sur le périphérique Etat Altres Nom MFP-20305207 Emploiement Trainingpointer Modèle du copreur TOSHBA e-STUDIC2020C Numéro de série CVB002001 Taille mémors principale 1024 MB Taille mémors du page 512 MB Espace disponible pour enregistrer comme fichier 9006 MB Espace disponible pour sècler vers e-Filing 15980 MB Espace disponible pour le transmission de tax 3499 MB Espace disponible pour le réception de tax 500 MB Espace de travail disponible 90 % Informations sur le contact Numero de téléphone Message * Toner Jaune (J) 75 % Magenta (M) 75 % Cyst (C) 75 % Noir (N) 100 % Papier Taille Type Capacité Etat Cassette 1 A4 Ordinaire 500 Paper disponible Cassette 2 A3 Ordinaire 500 Presque vide Cassette 3 A4F Ordinaire 500 Vide Cassette 4 A4 Ordinaire 500 Vide Hail | Able ©2010-2029 TOSHBA TEC CORPORATION AT Régus Route

Conseil

Pour plus d'informations sur la page principale TopAccess, reportez-vous au Guide de TopAccess.

■ Enregistrement à partir de TopAccess

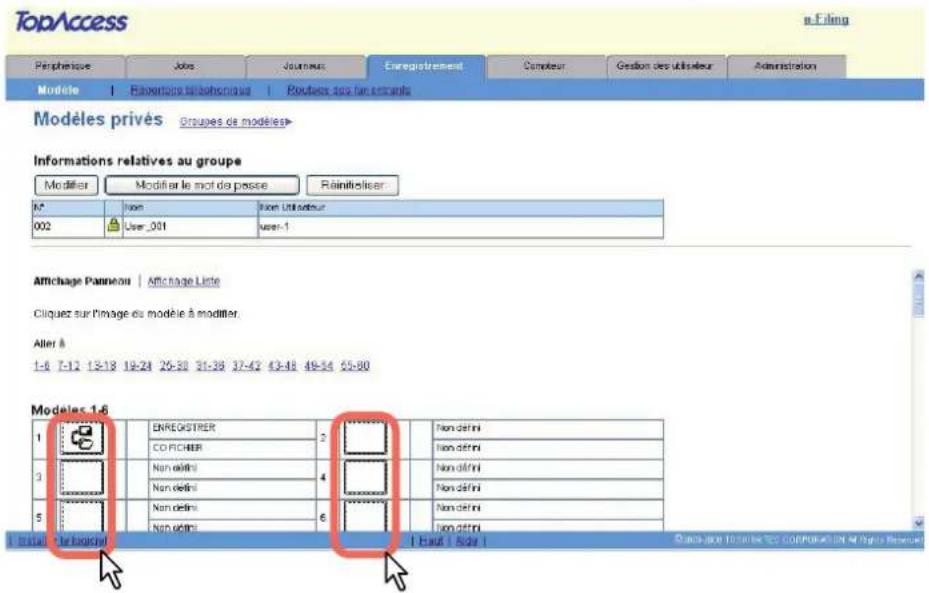

□ Enregistrement de modèles privés

Les associations suivantes d'agents de modèles privés ne peuvent pas être utilisées lorsque le contrôleur est connecté à l'équipement :

- Cet agent peut être combiné à l'agent Enregistrer comme fichier.

Systèmes e-STUDIO4520C/e-STUDIO6530C
TOSHIBA Estudio 6530C - □ Enregistrement de modèles privés - 1

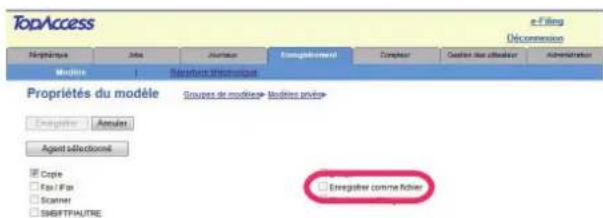

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess e-filing Décommensant Néprétrique Date Journée Enregistrément Compteur Contrat de offérateur Administration Modèle Bénéfère Méchanique Propriétés du modèle Sourages de modèle Modèle suivie Enregistrer Annulier Agent sélectionnel Copie Fax/Fax Scanner SUBFTP/UTRE Enregistrer comme fichier

• L'agent Fax / InternetFax ne peut pas être associé à un autre agent.

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess e-Filing Déprémission Nephriture Jade Levreur Enregistrement Compteur Créder des utilisésur Administrations Modèle Régérature d'Échéanceurs Propriétés du modèle Grupes de modèle• Modèle +/- Enregistrer Amutier Agent sélectionnée Copie Fax/Fax Scanner E-mail Enregistrer comme fichier Stock vers e-Filing

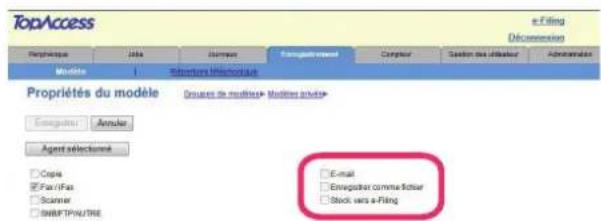

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess e-Filing Décommation Propriété du modèle Draux de modités> Modités activité> Enregistré Annulé Agent sélectionné □ Copy □ Fax/Fax □ Scanner □ SNMP/TPA/TFNE E-mail Enregistrer comme l'échter Stock vers a-Filing

Remarque

Lorsque le contrôleur est connecté à l'équipement, les agents spécifiques à GA-1211/GA-1310 (case à cocher [SMB/FTP/AUTRE]) apparaît dans la page ci-dessus. Sur cette page, vous pouvez créer les modèles privés spécifiques au GA-1211/GA-1310. Pour plus d'informations sur la manière de les créer, reportez-vous à la section suivante : P.36 "Enregistrement ou modification des modèles privés spécifiques au GA-1211/GA-1310"

En outre, la destination des données de l'agent Enregistrement comme fichier a la valeur fixe "Enregistrer sur le support USB".

Systèmes e-STUDIO4520C/e-STUDIO6530C
Configurer Ensign comme folder Format de folder PO(UAut) Crybridge Desetiver Destination 10M7-02380074PST_DHARD Item du folder DocLWBAA(LJWBAA sur un fermé du date)

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TOSHIBA Estudio 6530C - Remarque - 2

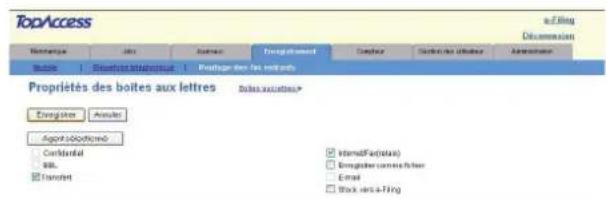

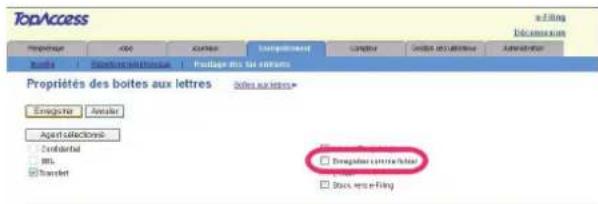

□ Configuration des boîtes aux lettres

La création d'une boîte aux lettres de transfert associée à l'agent Enregistrement comme fichier est indisponible lorsque le contrôleur est connecté à l'équipement.

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess Némorique | Jours | Journals | Enregistrement | Encliter | Déprétaire Utiléaire | Administration Médie | École des Intérêts et l'actions Propriétés des boîtes aux lettres Engrésier | Encliter Agent : Solothènes Conférate SIL Transfert Volume(s) InternalFacts Enregistrer comme France Email Black area-filing

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess Propriété AUX AUXIE Environnement Climbre Coûche et d'ouvrain Administrative Nombre Séchelles et équivalent Pratégie des tax entraints Propriétés des boîtes aux lettres Enrolles aux lettres* Enrolles Avantier Agent collections: Confidential MIL Transfert Emergency service lists Stous, en un-filing

Conseil

Pour plus d'informations sur le paramétrage de la boîte aux lettres, reportez-vous au Guide de TopAccess.

Les systèmes e-STUDIO4520C dotés du contrôleur GA-1211 ou e-STUDIO6530C dotés du contrôleur GA-1310 possèdent quelques restrictions avec les opérations en mode ADMIN TopAccess suivantes :

P.14 "Paramétrage à partir de TopAccess"
P.17 "Maintenance à partir de TopAccess"
P.17 "Enregistrement à partir de TopAccess"

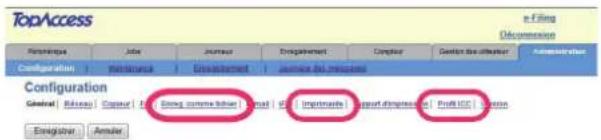

■ Paramétrage à partir de TopAccess

Page de configuration

Les menus suivants sont indisponibles lorsque le contrôleur est connecté à l'équipement :

• Enregistrer comme fichier
- Imprimante
- Profil ICC

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess n Filing Décompression Name/Insges Index Joursure Engratement Computer Gestion de efféctioner Administration Configuration Name/Insges Index Engratement Joursure des mercretes Configuration General | Release | Capture | End If Ewing, comme l'aher | Output | IP | Impérations | Report d'impression | Profit IEC Engrisier Ammler

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess e-File Déconception Prescriptions.June.Journal.Envelopnement.Copyeur.Graider des affaires\Administrator Configuration Berthafrins Envelopnement Aumente des techniques Configuration General Bureau Cancel Fax E-mail Fax Support d'impression Vision Enregistrer Annuler

Conseil

Pour plus d'informations sur la page de configuration, reportez-vous au Guide de TopAccess.

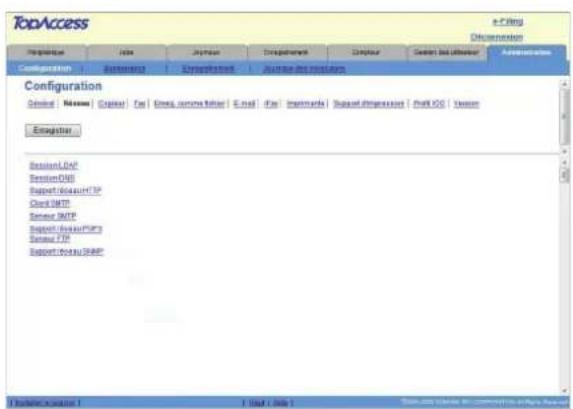

□ Paramétrage du réseau

Les options suivantes du sous-menu Réseau sont indisponibles lorsque le contrôleur est connecté à l'équipement :

  • TCP/IP • Filtrage • IPv6
    • IPX/SPX • AppleTalk • Bonjour
  • Session DDNS
  • Session SMB
    • Service SNTP • Client FTP
    • Services Web - Paramétrage • Session LLTD

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess Configuration General | Name | Copy | Fax | Email | Print | Settings | Support/Impression | Full iOS | Version Erase Ertage Pvd PAPSPX AgrisCAB Performance Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XXX Service:XX

  • Session NetWare
  • Session SLP
  • Sécurité IP

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TOSHIBA Estudio 6530C - □ Paramétrage du réseau - 2

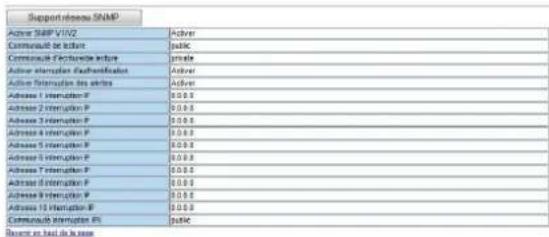

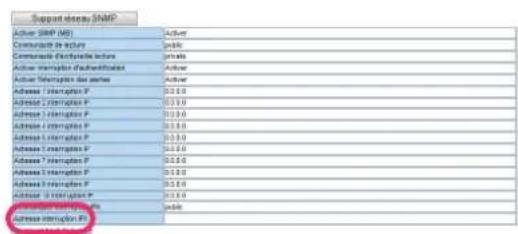

Paramétrage du support réseau SNMP

Les options suivantes du services de réseau SNMP sont indisponibles lorsque le contrôleur est connecté à l'équipement :

  • Activer SNMP V3 • Informations utilisateur/ Nombre SNMP V3
  • Activer interruption SNMP V3
  • Nom d'utilisateur interruption SNMP V3
  • Protocole d'authentication d'interruption SNMP V3
  • Protocole de confidentialité d'interruption SNMP V3
  • Adresse interruption IPX

Systèmes e-STUDIO4520C/e-STUDIO6530C
TOSHIBA Estudio 6530C - Paramétrage du support réseau SNMP - 1

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
Support reserve SNMP Active SNMP V1/V2 Commodul de action Commodul reconstitution active Active stipulation d'administration Active stipulation des actives Adress 1 interruption P Adress 2 interruption P Adress 3 interruption P Adress 4 interruption P Adress 5 interruption P Adress 6 interruption P Adress 7 interruption P Adress 8 interruption P Adress 9 interruption P Adress 10 interruption P Commodul interruption F1 Bourcure en best de la base

Paramétrage du service de sécurité

Il est impossible d'utiliser les fonctions suivantes associées au service de sécurité lorsque le contrôleur est connecté à l'équipement :

• Certificat pour réseau local sans fil
• Certificat pour IP SEC
• Certificat pour IEEE802.1X

Systèmes e-STUDIO4520C/e-STUDIO6530C
Security de sécurité Certifié pour LUI sans IV Certifié pour EIT002 IV Non-metallée Certifié auto signé Non-metallée Installé Reçuant en lauf de la père

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TOSHIBA Estudio 6530C - Paramétrage du service de sécurité - 2

Conseil

Pour plus d'informations sur l'écran des paramètres réseau, reportez-vous au Guide de TopAccess.

Paramétrage du support d'impression

Il est impossible d'utiliser les fonctions suivantes associées au service d'impression lorsque le contrôleur est connecté à l'équipement :

  • Impression TCP brut
  • Impression LPD
  • Impression IPP
  • Impression FTP
  • Impression NetWare

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess Configuration Général | Réseus | Copéure | Fax | Enreay comme l'haier | E-mail | Fax | Imprimante | Support d'impression | Profit ICC | Version Enregistrer | Annals Impression TCP Inat Activer TCP Inat Activer Naméro de port 8100 Activer le support bidirectional Inat Inat Activer Impression LPD Activer LPD Activer Numéro de port 915 Densitres Désactiver Impression IPP Activer IPP Activer Port 80 activé Activer Numéro de port 631 URL https://72.26.01.72.63UP/Print Activer SSL Désactiver Numéro de port SSL 443 URL SSL https://72.26.01.72.41(2)Print Administrators Name admin Administrators Passvoud ****** Authentication Désactiver Nom Utilisateur User Mot de passage ****** Impression FTP Activer fimpr. FTP Désactiver Naméro de port 21 Nom Utilisateur de fimpr. Print Mot de timpr... Impression NetWare Nom de connexion NFP_00000236 Mot de passage Taux de num, de file d'interle d'impr. 5 Active Imp r en titoa Désactiver Activer imp, corps de message Activer Impression max. du corps de IT-mail 5 Activer imp, E-mails en erreur Activer transfert des E-mails en erieur Activer Astrasse frit E-mails en arr. Activer les E-mails incampiets Activer Temps d'interle des E-mails incopriets 24 Répresse MON Désactiver

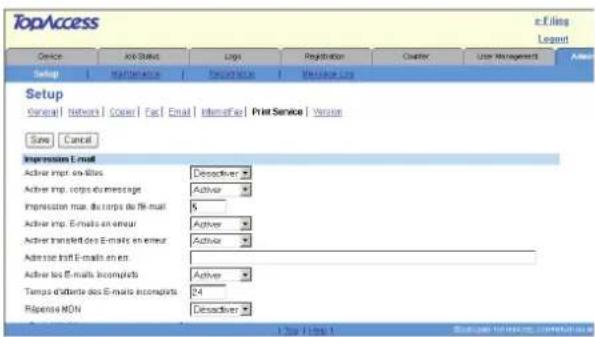

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess e.f.ding Legend Service Air Status Logs Registration Counter User Management Setup Maintenance Description Print Service Log Setup General | Netervs | Cover | Fax | Email | InternetEx | Print Service | Version Save Cancel Impression E-mail Active Imp. e-mails Desactiver Active Imp. corps d'message Active Impression max. discorps de file-mail 5 Active Imp. E-mails en emeur Active Active Instratid des E-mails en emeur Active Adverse Instr E-mail en en Active los E-mails incomptis Active Tempo d'attente dos E-mails incompta 24 Repense NON Desactiver 1 Top 1 File 1 Status: http://www.//content/1

Conseil

Pour plus d'informations sur TopAccess, reportez-vous au Guide de TopAccess.

■ Maintenance à partir de TopAccess

Les menus suivants sont indisponibles lorsque le contrôleur est connecté à l'équipement :

• Télécharger le logiciel
- Supprimer le logiciel

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess en Filing Interactions Reportage Edit Journal Engratement Computer General & Assistant Administration Contribution Remainder Environment Journal des engagements Ensembleer la logique | Ensembleer la logique | Envelopper | Enrolge | Environnement | Service d'universes | Nomenclature | Importe | Export/efficierisation

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TOSHIBA Estudio 6530C - ■ Maintenance à partir de TopAccess - 2

Pour plus d'informations sur l'écran Maintenance, reportez-vous au Guide de TopAccess.

■ Enregistrement à partir de TopAccess

□ Enregistrement des modèles publics

Les restrictions appliquées à la création de modèles publics sont les mêmes que celles des modèles privées. Pour plus d'informations, reportez-vous à la section suivante :

P.12 "Enregistrement de modèles privés"

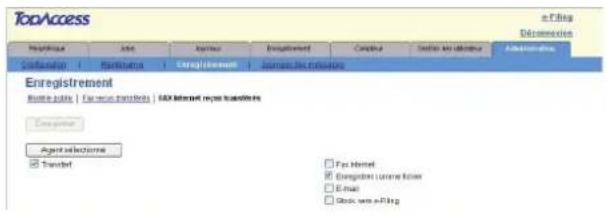

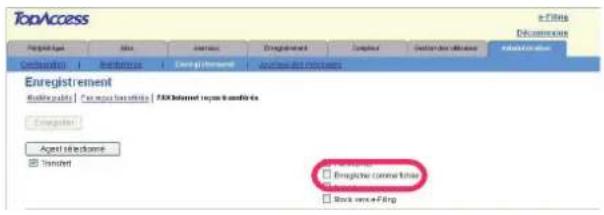

Enregistrement des transmissions de fax et fax Internet reçus

La création d'une boîte aux lettres de transfert associée à l'agent Enregistrement comme fichier est indisponible lorsque le contrôleur est connecté à l'équipement.

Systèmes e-STUDIO4520C/e-STUDIO6530C
TopAccess e-Filing Deconnection Registration Journal Journal Enrollment Consulta Email to https://www.103.com/ Administration Confirmation Publication Enrollment Journal's De-hisense Enregistrement Journal's Journal | Journal's Transfers | S&D Internet journal transfers Enregistrement Agent selections Transfer □ Fax Internet □ Enregistre l'oume Elierer □ E-mail □ Stock info e-Filing

Systèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
TopAccess e-Fits DOCUMENTS Enregistrement Enregistre... Agent Rechrome Transed Enregistre: Company's Enregistre: Company's Stock name: Eingene company Stock name: Eingene company

Conseil

Pour plus d'informations sur le paramétrage de la boîte aux lettres, reportez-vous au Guide de TopAccess.

Logiciels inclus dans le CD-ROM Utilitaires clients e-STUDIO

Le CD-ROM Utilitaires clients e-STUDIO contient les pilotes et les utilitaires répertoriés ci-dessous.

Cependant, certains de ces éléments sont indisponibles lorsque le contrôleur est connecté à l'équipement.

Systèmes e-STUDIO4520C/e-STUDIO6530CSystèmes e-STUDIO dotés d'un contrôleur ou e-STUDIO4520C Pro/e-STUDIO6530C Pro
Logiciels clients pour l'impression
Pilote d'impression PCL6 Oui Non
Pilote d'impression PS3 Oui Non
Pilote d'impression XPS Oui Non
Fichier PPD pour Macintosh Oui Non
Filtre AIX Oui Non
Filtre HP-UX Oui Non
Filtre Linux Oui Non
Filtre Open UNIX Oui Non
Filtre Solari Oui Non
CUPS Oui Non
Passerelle NDPS Oui Non
Logiciels clients pour le scan
Pilote Remote ScanOuiOui
Pilote WIAOuiOui
Logiciels clients pour l'e-Filing
Pilote TWAINOuiOui
Téléchargeur de fichiersOuiOui
Utilitaire de sauvegarde/restauration e-FilingOuiOui
Logiciels clients pour le fax en réseau
pilote:fax en réseauOui Non
AddressBook ViewerOui Non

Oui : Disponible, Non : Indisponible

Conseils

  • Pour des instructions sur la manière d'installer les logiciels présentés ci-dessus, reportez-vous au Guide d'installation des logiciels.
  • Pour plus d'informations sur le pilote Remote Scan, reportez-vous au Manuel opérateur des drivers de scan.
  • Pour plus d'informations sur le pilote WIA, reportez-vous au Guide du Scan.
  • Pour plus d'informations sur le pilote TWAIN et le téléchargeur de fichiers, reportez-vous au Guide utilisateur des fonctions TWAIN.
  • Pour plus d'informations sur l'utilitaire e-Filing de sauvegarde/restauration, reportez-vous à Guide utilisateur des fonctions de Backup.

Ce chapitre décrit les fonctions spécifiques du contrôleur GA-1211/GA-1310 disponibles lorsque le contrôleur GA-1211 est connecté au système e-STUDIO-4520C ou lorsque le contrôleur GA-1310 est connecté au système e-STUDIO6530C.

Utilisation depuis le tableau de bord....20

Mise hors tension (arrêt) 20

MENU....20

SCAN 21

FONCTIONS UTILISATEURS....33

Mode UTILISATEUR TopAccess .... 36

Lancement de TopAccess depuis la page d'accueil WebTools 36

Enregistrement ou modification des modèles privés spécifiques au GA-1211/GA-1310 ....36

Enregistrement ou modification des modèles publics spécifiques au GA-1211/GA-1310....45

Avis sur l'administration des départements/authentication des utilisateurs....45

Utilisation depuis le tableau de bord

Les systèmes e-STUDIO4520C dotés du contrôleur GA-1211 ou e-STUDIO6530C dotés du contrôleur GA-1310 possèdent quelques fonctions spécifiques dans les menus suivants :

P.20 "Mise hors tension (arrêt)"
P.20 "MENU"
P.21 "SCAN"
P.33 "FONCTIONS UTILISATEURS"

■ Mise hors tension (arrêt)

Le contrôleur s'arrête automatiquement entre 1 et 2 minutes après l'arrêt de l'équipement.

Conseil

Pour plus d'instructions sur la manière de mettre sous tension l'équipement, reportez-vous au Guide de Prise en main rapide.

Lorsque vous appuyez sur la touche [MENU] du tableau de bord, l'écran MENU apparaît sur l'écran tactile. Le bouton suivant est ajouté à cet écran :

MENU Fiery EXTENSION ? GROUPE DE MODELES PUBLICS 01 04 3544 1762 ETAT TRAV.

1. [Fiery]

Lorsque vous appuyez sur [Fiery], l'écran PARAMETRAGE FIERY apparaît sur l'écran tactile. Cet écran vous permet d'afficher la liste des travaux et les journaux des travaux. Vous pouvez également effectuer des réglages du contrôleur sur cet écran. Pour plus d'information, reportez-vous à Installation et paramétrage.

Conseil

Toutes les captures représentant l'écran tactile dans le présent guide sont des exemples tirés de la gamme e-STUDIO4520C. Bien que les écrans des systèmes e-STUDIO4520C et e-STUDIO6530C ne soient pas de la même taille, les objets affichés et leurs fonctions sont identiques.

SCAN

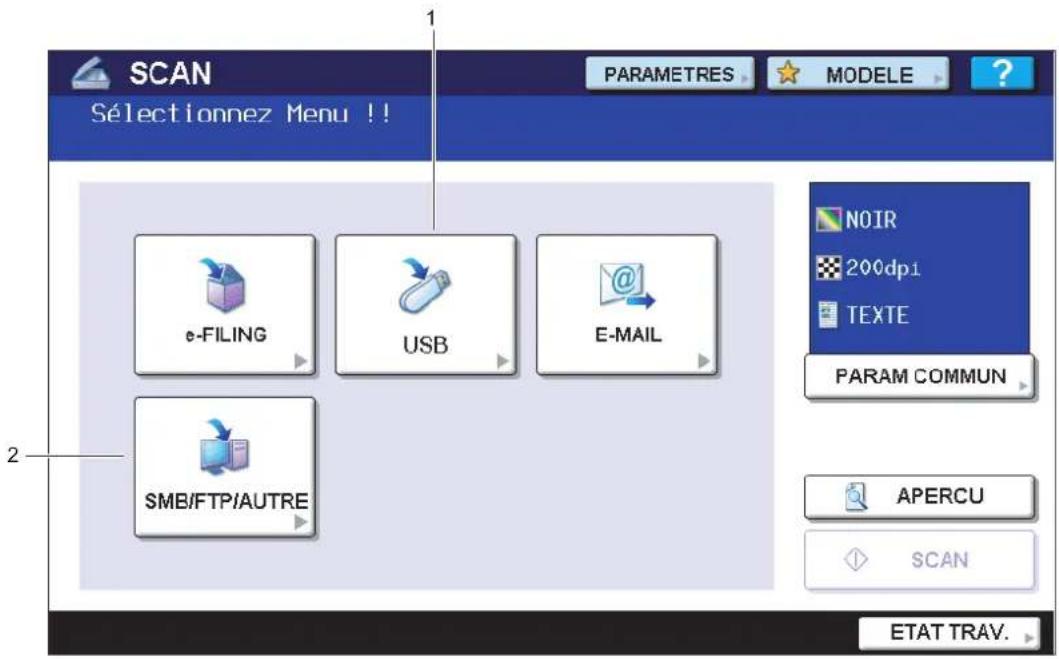

Lorsque vous appuyez sur la touche [SCAN] du tableau de bord, l'écran SCAN apparaît sur l'écran tactile. Les deux boutons suivants sont différents du système e-STUDIO4520C/e-STUDIO6530C :

SCAN Sélectionnez Menu !! PARAMETRES MODELE ? e-FILING USB E-MAIL 2 SMB/FTP/AUTRE NOIR 200dpi TEXTE PARAM COMMUN APERCU SCAN ETAT TRAV.

1. [USB]

Ce bouton est utilisé pour enregistrer des images numérisées sous forme de fichiers PDF, XPS, TIFF ou JPEG dans un dispositif de stockage USB.

Pour plus d'informations sur le scan vers USB, reportez-vous à la section suivante :

P.21 "Scan vers USB"

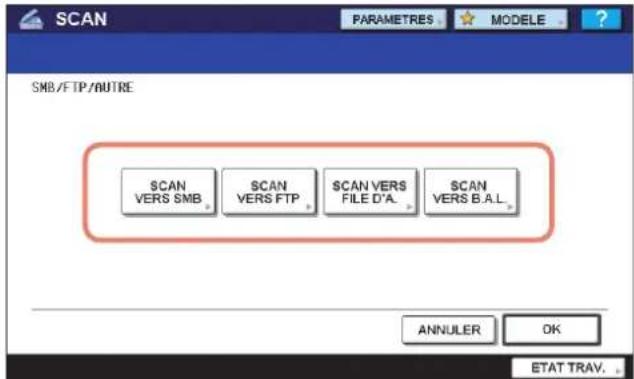

2. [SMB/FTP/AUTRE]

Ce bouton vous permet d'utiliser les fonctions de scan spécifiques au GA-1211/GA-1310.

Pour plus d'informations sur ces fonctions, reportez-vous à la section suivante :

P.25 "Scanner dans SMB/FTP/AUTRE"

Conseil

Pour des instructions sur le scan vers e-Filing et le scan vers e-mail, reportez-vous au Guide du Scan.

□ Scan vers USB

La fonction Scan vers USB envoie et stocke des scans dans un périphérique de stockage USB.

Remarques

  • Pour que les données puissent être enregistrées sur un périphérique de stockage USB, l'option "Enregistrer sur le support USB" doit être activée par l'administrateur. Pour plus d'informations, reportez-vous au Guide de TopAccess.
    • Le périphérique de stockage USB doit satisfaire les critères suivants :

- Format FAT16 ou FAT32

- Partition unique (les périphériques USB dotés de plusieurs partitions ne sont pas pris en charge)

Toutefois, certains périphériques ne peuvent pas être utilisés dans cet équipement, même si ces conditions ont été respectées.

Scan vers USB

1 Placez les originaux. Pour obtenir de l'aide, reportez-vous au Guide de Copie.

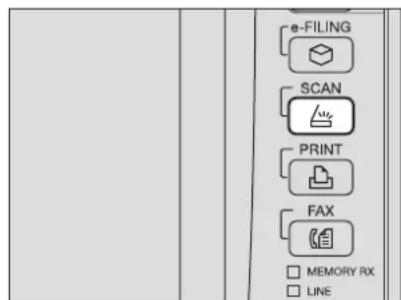

2 Appuyez sur la touche [SCAN] du tableau de bord pour accéder au menu SCAN.

FILING SCAN PRINT FAX MEMORY RX LINE

3 Appuyez sur [USB].

SCAN Sélectionnez Menu !! PARAMETRES MODELE e-FILING USB E-MAIL SMB/FTP/AUTRE NOIR 200dp.1 TEXTE PARAM COMMUN APERCU SCAN ETAT TRAV.

Conseil

Si vous souhaitez prévisualiser les scans ultérieurement, appuyez sur la touche [APERCU] à ce stade, puis sélectionnez la fonction de scan. Pour des instructions sur la manière de prévisualiser vos scans, reportez-vous au Guide du Scan.

4 Pour enregistrer le scan sur le périphérique de stockage USB, connectez ce dernier au système et patientez quelques secondes.

Conseil

Connectez le périphérique de stockage USB au port USB. Pour trouver l'emplacement du port USB sur le système, reportez-vous au Guide de Prise en main rapide.

Port USB Périphérique de stockage USB

5 Si le message "PERIPHERIQUE USB TROUVE" apparaît sur l'écran tactile, définissez les réglages du nouveau fichier selon les besoins.

1) Appuyez sur [NOM DU FICHIER] et changez le nom du fichier.
2) Sélectionnez une option pour chacun des paramètres FORMAT DE FICHIER, MULTI/SIMPLE et/ou SECURITE.
3) Enfin, appuyez sur [OK].

SCAN PARAMETRES MODELE SCAN VERS USB SUPPORT USB SUPPORT_USB NOM FICHR DOC081008 FORMAT DE FICHIER PDF MULTI/SIMPLE SLIM PDF MULTI SIMPLE TIFF SECURITE JPEG MARCHE XPS ARRET ANSFER OK PERIPHERIQUE USB TROUNE E 3 ZAV.

Remarque

Lorsque vous enregistrez des scans sur le périphérique de stockage USB, ne déconnectez le périphérique du système que lorsque la transmission des données est terminée. En effet, le retrait du périphérique USB en cours de transmission risque de l'endommager.

Conseil

En fonction du nombre de pages, l'enregistrement de scans sur un périphérique de stockage USB peut prendre du temps.

• [NOM DU FICHIER]

Une pression sur la touche entraîne l'affichage d'un clavier à l'écran. Utilisez ce clavier et le pavé numérique pour modifier le nom de fichier et appuyez sur [OK] pour valider. Le nom de fichier peut comporter jusqu'à 45 caractères.

Conseil

Appuyez sur l'icône pour ajouter un nombre significatif, tel que la date et l'heure, au nom de fichier. Le nombre est affecté en fonction du format de date sélectionné, auquel l'administrateur a accès dans TopAccess. Pour plus d'informations, reportez-vous au Guide de TopAccess.

• FORMAT DE FICHIER

[PDF]—Appuyez sur cette touche pour stocker votre scan sous forme de fichier PDF.

[SLIM PDF]—Appuyez sur cette touche pour stocker votre scan sous forme de fichier Slim PDF. Cette option convient lorsque la réduction de la taille du fichier prime sur la qualité de l'image. Cette option est disponible uniquement lorsque le mode couleur [COULEURS] ou [NIV. GRIS] est sélectionné.

[TIFF]—Appuyez sur cette touche pour stocker votre scan sous forme de fichier TIFF.

[JPEG]—Appuyez sur cette touche pour stocker votre scan sous forme de fichier JPEG. Cette option est disponible uniquement lorsque le mode couleur [COULEURS] ou [NIV. GRIS] est sélectionné.

[XPS]—Appuyez sur cette touche pour stocker votre scan sous forme de fichier XPS.

Conseils

  • Les fichiers XPS sont pris en charge par Windows Vista ; ils peuvent également être utilisés sous Windows XP SP2 et Windows Server 2003 SP1 ou une version ultérieure à condition que .NET Framework 3.0 soit installé.
  • Si le cryptage forcé est activé, seul le format de fichier PDF est disponible. Pour plus d'informations sur le cryptage forcé, reportez-vous au Guide d'administration.

- MULTI/SIMPLE

[MULTI]—Appuyez sur cette touche pour stocker votre scan sous forme de fichier multipage. Lorsque vous numérisez plusieurs pages, le système les stocke toutes dans un seul fichier.

[RECTO]—Appuyez sur cette touche pour stocker chaque page de votre scan sous forme de fichier simple. Lorsque vous numérisez plusieurs pages, le système stocke chacune d'entre elles dans un fichier séparé.

- SECURITE

Lorsque le format de fichier sélectionné est PDF, vous pouvez décider de le crypter ou non. Pour ce faire, appuyez sur [ON]. Pour plus d'instructions sur le cryptage des fichiers PDF, reportez-vous au Guide du Scan.

6 Appuyez sur [SCAN].

SCAN Sélectionnez Menu !! Appuyez sur SCAN pour démarrer le scan. e-FILING USB E-MAIL SMB/FTP/AUTRE NOIR 200dpi TEXTE PARAM COMMUN APERCU SCAN E:\DATA\... PERIPHERIQUE USB TROUVE

Conseils

  • Pour numériser des documents recto verso ou modifier des paramètres tels que le mode couleur et la résolution, appuyez sur [PARAM COMMUN]. Pour plus d'informations, reportez-vous au Guide du Scan.
  • Vous pouvez prévisualiser vos scans en appuyant sur [APERCU], puis sur [SCAN]. Pour plus d'informations, reportez-vous au Guide du Scan.
  • Pour définir une autre fonction de scan, appuyez sur [e-FILING]. (deux agents). Pour plus d'informations, reportez-vous au Guide du Scan.

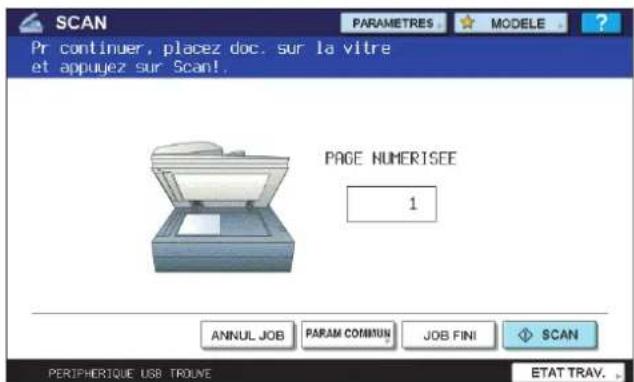

7 Si l'écran ci-dessous apparaît, placez un autre original sur la vitre d'exposition et appuyez sur la touche [SCAN] ou [START] pour continuer le scan. Pour terminer le travail, appuyez sur [JOB FINI], suivi de la touche [FUNCTION CLEAR].

SCAN Pr continuer, placez doc, sur la vitre et appuyez sur Scan! PAGE NUMERISEE 1 ANNUL JOB PARAM COMMUN JOB FINI SCAN PERIPHERIQUE USB TROUNE ETAT TRAV.

• L'écran ci-dessus n'est pas affiché dans les conditions suivantes :

  • Vous numérissez l'original à partir du chargeur retourneur automatique de documents* sans appuyer sur [CONTINUER] pour numériser d'autres originaux.
  • Un aperçu du scan est affiché.
    • Pour annuler l'opération, appuyez sur [ANNUL JOB].
  • Pour changer les paramètres communs, appuyez sur [PARAM COMMUN]. Pour plus d'informations, reportez-vous au Guide du Scan.

* Le chargeur retourneur automatique de documents est disponible en option pour les systèmes e-STUDIO4520C.

Remarques

  • Lorsque le système a numérisé plus de 1000 pages dans un travail, le message "Le nb d'orig dépasse limites de stock. Sauvegarderez-vous les orig. stockés ?" apparaît. Si vous souhaitez sauvegarder les scans, appuyez sur [OUI].
  • Lorsque l'espace de travail temporaire du disque dur du système est saturé, le message "Mémoire insuff. pour stocker originaux. Sauvegarderez-vous les orig. stockés ?" apparaît. Si vous souhaitez sauvegarder les scans, appuyez sur [OUI]. L'espace de travail disponible peut être affiché dans l'onglet [Périphérique] de TopAccess.
  • Si le nombre de travaux en attente de stockage de scans dans le disque dur du système est supérieur à 20, un message apparaît pour indiquer que la mémoire du système est saturée. Dans ce cas, patientez un moment jusqu'à ce que la mémoire redevienne disponible ou supprimez les travaux inutiles à partir de la touche [ETAT TRAV.].

Pour des instructions sur la manière de visualiser l'état des travaux de scan, reportez-vous au Guide du Scan.

Scanner dans SMB/FTP/AUTRE

Ce menu spécifique au GA-1211/GA-1310 vous permet d'envoyer et de stocker des scans vers les destinations suivantes :

• SCANNER VERS SMB — Vers un dossier réseau spécifié
• SCANNER VERS FTP — Vers un serveur FTP spécifié
- SCANNER VERS FILE D'ATTENTE — Vers la file d'attente du contrôleur

Conseil

Les travaux d'impression sont mis en attente jusqu'à ce que les utilisateurs les copient ou les déplacent dans la file d'attente d'impression à l'aide des outils de gestion des travaux. Pour plus d'informations sur les outils de gestion des travaux, reportez-vous à Utilitaires.

- SCANNER VERS BOITE AUX LETTRES — Vers une boîte aux lettres dans le contrôleur

Conseil

Pour des instructions sur la manière de créer des boîtes aux lettres dans le contrôleur ou pour gérer des données numérisées dans des boîtes aux lettres, reportez-vous à Utilitaires.

Remarque

Pour utiliser les fonctions de scan spécifiques au GA-1211/GA-1310 (utilitaire Fiery Remote Scan et [SMB/FTP/AUTRE]), la fonction e-Filing fournie en mode d'administration TopAccess doit être activée. Pour plus d'informations sur la fonction e-Filing, reportez-vous au Guide de TopAccess.

Scan vers SMB, FTP, file Attente ou boîte aux lettres

1 Placez les originaux.
Pour obtenir de l'aide, reportez-vous au Guide de Copie.
2 Appuyez sur la touche [SCAN] du tableau de bord pour accéder au menu SCAN.

TOSHIBA Estudio 6530C - Scan vers SMB, FTP, file Attente ou boîte aux lettres - 1

3 Appuyez sur [SMB/FTP/AUTRE].

SCAN Sélectionnez Menu !! PARAMETRES MODELE e-FILING USB E-MAIL SMB/FTP/AUTRE NOIR 200dp1 TEXTE PARAM COMMUN APERCU SCAN ETAT TRAV.

Le menu SMB/FTP/AUTRE s'affiche.

4 Poursuivez l'opération selon vos besoins.

SCAN PARAMETRES MODELE SMB/FTP/AUTRE SCAN VERS SMB SCAN VERS FTP SCAN VERS FILE D'A. SCAN VERS B.A.L. ANNULER OK ETAT TRAV.

• Pour stocker le scan dans un dossier réseau, passez à l'étape 5.
• Pour stocker le scan sur un serveur FTP, passez à l'étape 6.
- Pour stocker le scan dans la file Attente du contrôleur, passez à l'étape 7.
- Pour stocker le scan dans une boîte aux lettres du contrôleur, passez à l'étape 8.

5 Paramétrez les éléments ci-dessous comme il convient et appuyez sur [OK].

SCAN PARAMETRES MODELE SCAN VERS SMB CHEMIN RESEAU \\Client01\users\scanned NOM UTILISATEUR Fiery01 MOT DE PASSE DOC081008 NOM DOCUMENT FILE FORMAT PDF TIFF JPEG ANNULER OK ETAT

Lorsque vous spécifiez les éléments de paramétrage, passez à l'étape 9.

[CHEMIN RESEAU] — Appuyez sur cette touche pour indiquer le chemin d'accès réseau dans lequel vous souhaitez stocker les données scannées. Par exemple, pour indiquer le dossier "utilisateurs\scanné" de l'ordinateur dont le nom est "Client01", saisissez "\Client01\utilisateurs\scanné".

[NOM UTILISATEUR] — Appuyez sur cette touche pour indiquer le nom d'utilisateur permettant d'accéder au dossier réseau.

[MOT D P] — Appuyez sur cette touche pour entrer le mot de passe d'accès au dossier réseau si nécessaire. [NOM DOCUMENT] — Appuyez sur cette touche pour changer le nom du document. Le nom du document peut comporter jusqu'à 31 caractères.

Conseil

Lorsque vous appuyez sur ces touches, un écran de saisie apparaît. Utilisez le clavier et le pavé numérique pour saisir les différentes valeurs et appuyez sur [OK] pour valider.

FORMAT DE FICHIER

• [PDF]— Appuyez sur cette touche pour stocker votre scan sous forme de fichier PDF.
• [TIFF]— Appuyez sur cette touche pour stocker votre scan sous forme de fichier TIFF.
- [JPEG]— Appuyez sur cette touche pour stocker votre scan sous forme de fichier JPEG. Cette option est disponible uniquement lorsque le mode couleur [COULEURS] ou [NIV. GRIS] est sélectionné.

6 Paramétrez les éléments ci-dessous comme il convient et appuyez sur [OK].

SCAN PARAMETRES MODELE SCAN VERS FTP CHEMIN RESEAU 10.10.70.101\user01\scan NOM UTILISATEUR Fiery01 MOT DE PASSE NOM DOCUMENT DOC081008 FILE FORMAT PDF TIFF JPEG ANNULER OK ETAT

Lorsque vous spécifiez les éléments de paramétrage, passez à l'étape 9.

[CHEMIN RESEAU] — Appuyez sur cette touche pour indiquer le chemin d'accès à un dossier présent sur le serveur FTP dans lequel vous souhaitez stocker les données scannées. Par exemple, pour transférer les données numérisées vers "ftp://01.10.10.70/user101/scan/", saisissez "10.10.70.101\user01\scan" dans cette zone.

[NOM UTILISATEUR] — Appuyez sur cette touche pour entrer le nom d'utilisateur du serveur FTP si nécessaire.

[MOT D P] — Appuyez sur cette touche pour entrer le mot de passe d'accès au serveur FTP si nécessaire.

[NOM DOCUMENT] — Appuyez sur cette touche pour changer le nom du document. Le nom du document peut comporter jusqu'à 31 caractères.

Conseil

Lorsque vous appuyez sur ces touches, un écran de saisie apparaît. Utilisez le clavier et le pavé numérique pour saisir les différentes valeurs et appuyez sur [OK] pour valider.

FORMAT DE FICHIER

• [PDF]— Appuyez sur cette touche pour stocker votre scan sous forme de fichier PDF.
• [TIFF]— Appuyez sur cette touche pour stocker votre scan sous forme de fichier TIFF.
- [JPEG]— Appuyez sur cette touche pour stocker votre scan sous forme de fichier JPEG. Cette option est disponible uniquement lorsque le mode couleur [COULEURS] ou [NIV. GRIS] est sélectionné.

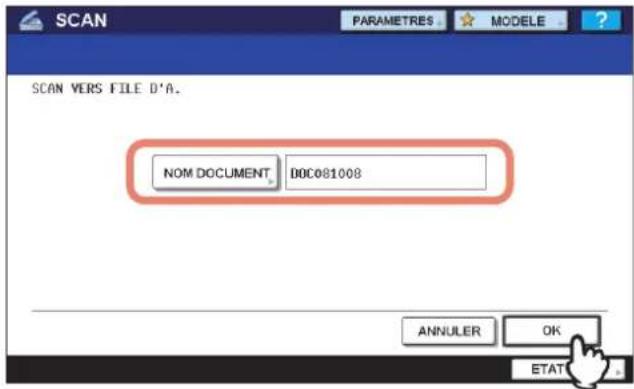

7 Paramétrez l'élément ci-dessous comme il convient et appuyez sur [OK].

SCAN VERS FILE D'A. NOM DOCUMENT DOC081008 ANNULER OK ETAT

Lorsque vous avez spécifié l'élément de paramétrage, passez à l'étape 9.

[NOM DOCUMENT] — Appuyez sur cette touche pour changer le nom du document. Le nom du document peut comporter jusqu'à 31 caractères.

Conseil

Lorsque vous appuyez sur la touche [NOM DOCUMENT], un écran de saisie apparaît. Utilisez le clavier et le pavé numérique pour saisir les différentes valeurs et appuyez sur [OK] pour valider.

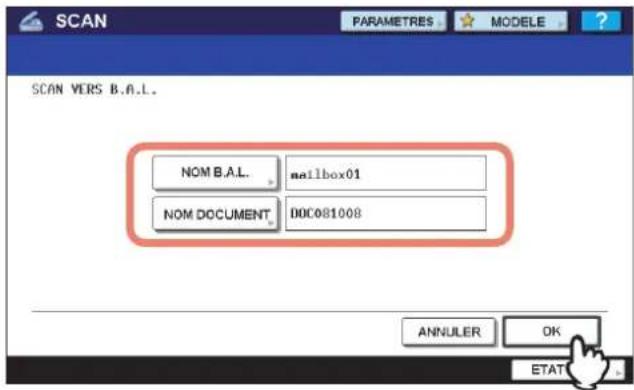

8 Paramétrez les éléments ci-dessous comme il convient et appuyez sur [OK].

SCAN PARAMETRES MODELE SCAN VERS B.A.L. NOM B.A.L. mailbox01 NOM DOCUMENT DOC081008 ANNULER OK ETAT

Lorsque vous spécifiez les éléments de paramétrage, passez à l'étape 9.

[NOM DE LA BOITE AUX LETTRES] — Appuyez sur cette touche pour entrer le nom de la boîte aux lettres dans laquelle vous voulez stocker les données scannées.

[NOM DOCUMENT] — Appuyez sur cette touche pour changer le nom du document. Le nom du document peut comporter jusqu'à 31 caractères.

Conseil

Lorsque vous appuyez sur ces touches, un écran de saisie apparaît. Utilisez le clavier et le pavé numérique pour saisir les différentes valeurs et appuyez sur [OK] pour valider.

9 Lorsque le menu SMB/FTP/AUTRE réapparaît, appuyez sur [OK].

SCAN PARAMETRES MODELE SMB/FTP/AUTRE SCAN VERS SMB SCAN VERS FTP SCAN VERS FILE D'A. SCAN VERS B.A.L. ANNULER OK ETAT

Conseil

Lors d'une opération de scan, vous pouvez sélectionner deux fonctions de scan à la fois. Si vous voulez exécuter une opération de scan avec 2 fonctions de scan sélectionnées, choisissez la seconde fonction de scan que vous voulez utiliser sur l'écran ci-dessus, et effectuez les réglages requis pour la fonction de scan sélectionnée.

Par exemple, si SCANNER VERS SMB et SCANNER VERS FILE D'ATTENTE ont été sélectionnés, l'écran suivant apparaît.

SCAN PARAMETRES MODELE SMB/FTP/AUTRE SCAN VERS SMB SCAN VERS FTP SCAN VERS FILE D'A. SCAN VERS B.A.L. ANNULER OK ETAT TRAV.

Remarque

Les fonctions de scan spécifiques au GA-1211/GA-1310 ne peuvent pas être sélectionnées avec les autres fonctions de scan [e-FILING], [USB] et [E-MAIL].

10 Appuyez sur [SCAN].

SCAN Sélectionnez Menu !! Appuyez sur SCAN pour démarrer le scan. e-FILING USD E-MAIL SMB/FTP/AUTRE PARAMETRES MODELE NOIR 200dp1 TEXTE PARAM COMMUN APERCU SCAN E NAV.

Conseils

  • Pour numériser des documents recto verso ou modifier des paramètres tels que le mode couleur et la résolution, appuyez sur [PARAM COMMUN]. Pour plus d'informations, reportez-vous au Guide du Scan.
  • L'option [COULEUR AUTOMATIQUE] est indisponible pour les fonctions de scan spécifiques au GA-1211/GA-1310. Même si l'option [COULEUR AUTOMATIQUE] a été sélectionnée pour le réglage du mode couleur, une opération de scan est exécutée avec l'option [COULEURS] sélectionnée.
  • Vous pouvez prévisualiser vos scans en appuyant sur [APERCU], puis sur [SCAN]. Pour plus d'informations, reportez-vous au Guide du Scan.

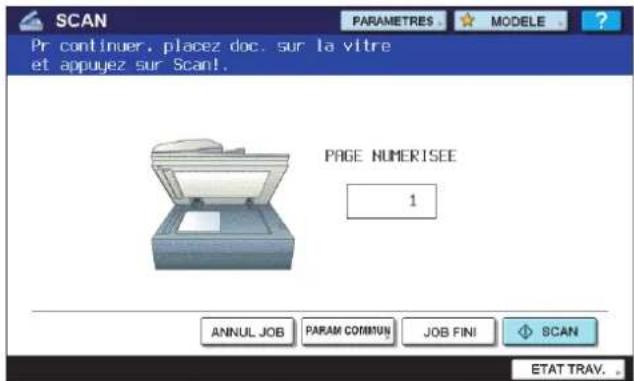

11 Si l'écran ci-dessous apparaît, placez un autre original sur la vitre d'exposition et appuyez sur la touche [SCAN] ou [START] pour continuer le scan. Pour terminer le travail, appuyez sur [JOB FINI], suivi de la touche [FUNCTION CLEAR].

SCAN Pr continuer, placez doc, sur la vitre et appuyez sur Scan! PAGE NUMERISEE 1 ANNUL JOB PARAM COMMUN JOB FINI SCAN ETAT TRAV.

• L'écran ci-dessus n'est pas affiché dans les conditions suivantes :

- Vous numérissez l'original à partir du chargeur retourneur automatique de documents* sans appuyer sur [CONTINUER] pour numériser d'autres originaux.

- Un aperçu du scan est affiché.

• Pour annuler l'opération, appuyez sur [ANNUL JOB].

- Pour changer les paramètres communs, appuyez sur [PARAM COMMUN]. Pour plus d'informations, reportez-vous au Guide du Scan.

* Le chargeur retourneur automatique de documents est disponible en option pour les systèmes e-STUDIO4520C.

Remarques

  • Lorsque le système a numérisé plus de 1000 pages dans un travail, le message "Le nb d'orig dépasse limites de stock. Sauvegarderez-vous les orig. stockés ?" apparaît. Si vous souhaitez sauvegarder les scans, appuyez sur [OUI].
  • Lorsque l'espace de travail temporaire du disque dur du système est saturé, le message "Mémoire insuff. pour stocker originaux. Sauvegarderez-vous les orig. stockés ?" apparaît. Si vous souhaitez sauvegarder les scans, appuyez sur [OUI]. L'espace de travail disponible peut être affiché dans l'onglet [Périphérique] de TopAccess.
  • Si le nombre de travaux en attente de stockage de scans dans le disque dur du système est supérieur à 20, un message apparaît pour indiquer que la mémoire du système est saturée. Dans ce cas, patientez un moment jusqu'à ce que la mémoire redevienne disponible ou supprimez les travaux inutiles à partir de la touche [ETAT TRAV.].

Pour des instructions sur la manière de visualiser l'état des travaux de scan, reportez-vous au Guide du Scan.

12 Vérifiez que les données numérisées sont bien enregistrées dans les emplacements spécifiés.

Remarque

Lors d'un scan avec la fonction [SMB/FTP/AUTRE], le message "OK" peut s'afficher dans la colonne "Etat" de l'écran JOURNAL DE NUMERISATION alors que le traitement du travail a échoué en raison d'un problème, tel que la spécification d'un mauvais emplacement de stockage.

Pour obtenir des informations sur les problèmes engendrant l'échec du traitement d'un travail, reportez-vous à la section suivante :

[1] P.48 "Problèmes de scan"

Pour des instructions sur la manière d'afficher l'écran JOURNAL DE NUMERISATION, reportez-vous au Guide du Scan.

Restrictions s'appliquant à Scanner vers SMB/FTP/AUTRE

L'utilisation de Scanner vers SMB/FTP/AUTRE est restreinte par le contrôle d'accès basé sur les rôles :

- Lorsque "Partage des fichiers" est désactivé, les touches [SCANNER VERS SMB], [SCANNER VERS FTP] et [SCANNER VERS FILE D'ATTENTE] ne sont pas disponibles.

SCAN PARAMETRES MODELE SMB/FTP/AUTRE SCAN VERS SMB SCAN VERS FTP SCAN VERS FILE D'A. SCAN VERS B.A.L. ANNULER OK ETAT TRAV.

- Lorsque "e-Filing" est désactivé, la touche [SCANNER VERS BOITE AUX LETTRES] est indisponible.

SCAN PARAMETRES MODELE SMB/FTP/AUTRE SCAN VERS SMB SCAN VERS FTP SCAN VERS FILE D'A. SCAN VERS B.A.L. ANNULER OK ETAT TRAV.

- Lorsque "Partage de fichiers" et "e-Filing" sont désactivés, le menu de scan spécifique à GA-1211/GA-1310 est indisponible.

SCAN Sélectionnez Menu !! PARAMETRES MODELE e-FILING USB E-MAIL NOIR 200dpi TEXTE PARAM COMMUN APERCU SCAN ETAT TRAV.

Conseil

Pour en savoir plus sur le contrôle d'accès basé sur les rôles, reportez-vous au Guide de TopAccess.

■ FONCTIONS UTILISATEURS

Pour paramétrer les opérations de [IPv4] et [HTTP] fournies dans le menu RESEAU, suivez les étapes ci-dessous.

□ Paramétrage du protocole TCP/IP (IPv4)

Les réglages TCP/IP sont automatiquement définis lorsque le contrôleur est installé. Si les réglages TCP/IP sont modifiés, l'équipement ne peut pas communiquer avec le contrôleur Vous pouvez donc confirmer les réglages TCP/IP, mais ne devez pas changer les réglages TCP/IP.

1 Dans le menu ADMIN, appuyez sur [RESEAU].

FONC. UTILIS. GENERAL RESEAU COPIE FAX FICHIER E-MAIL FAX INTERNET SECURITE LISTES /RAPPORT IMPRIM/ E-FILING PARAM SANS FIL PARAM BLUETOOTH MODIF. Mdp utilis. PARAM. 802.1X FERMER UTILISATEUR ADMIN ETAT TRAV.

Le menu RESEAU apparaît.

Conseil

Pour afficher le menu ADMIN, reportez-vous au Guide d'administration.

2 Appuyez sur la touche [IPv4].

FONC. UTILIS. RESEAU IPv4 HTTP AUTRE CERTIFICAT UTILISATEUR RETOUR APPLIQUER ETAT TRAV.

L'écran IPv4 apparaît.

3 Confirmez les paramètres et appuyez sur la touche [ANNULER] pour revenir au menu RESEAU.

FONC. UTILIS. IPv4 MODE ADRESSE DYNAMIQUE SANS IP AUTO STATIQUE ADRESSE IP 10, 250, 250, 249 MASQUE SS RES. 255, 255, 255, 252 PASSERELLE 10, 250, 250, 250 ANNULER OK ETAT TRAV.

Remarque

Ne changez pas les paramètres TCP/IP. Si les paramètres sont modifiés, l'équipement ne pourra pas communiquer avec le contrôleur.

Paramétrage du support réseau HTTP

Cette fonction vous permet d'activer ou de désactiver le service du serveur réseau HTTP qui offre l'utilitaire Web sur l'équipement, par exemple TopAccess et l'utilitaire Web e-Filing.

1 Dans le menu ADMIN, appuyez sur [RESEAU].

FONC. UTILIS. GENERAL RESEAU COPIE FAX FICHIER E-MAIL FAX INTERNET SECURITE LISTES /RAPPORT IMPRIM/ E-FILING PARAM SANS FIL PARAM BLUETOOTH MODIF. Mdp utilities. PARAM 802.1X FERMER UTILISATEUR ADMIN ETAT TRAV.

Le menu RESEAU apparaît.

Conseil

Pour afficher le menu ADMIN, reportez-vous au Guide d'administration.

2 Appuyez sur la touche [HTTP].

FONC. UTILIS. RESEAU IPv4 HTTP AUTRE CERTIFICAT UTILISATEUR RETOUR APPLIQUER ETAT TRAV.

L'écran HTTP apparaît.

3 Paramétrez les éléments ci-dessous comme il convient et appuyez sur [OK].

FONC. UTILIS. HTTP ▶Définir élément PROTOCOLE DU SERVEUR ACTIVER N° DE PORT PPAL 80 DESACTIVER N° DE PORT SEC 8080 ACTIVER SSL ACTIVER DESACTIVER ANNULER OK ETATT

ACTIVER SERVEUR HTTP — Appuyez sur [ACTIVER] pour activer le support réseau HTTP ou sur [DESACTIVER] pour le désactiver. Cette option doit être activée pour l'utilisation des fonctions suivantes :

  • TopAccess
    • Utilitaire Web e-Filing
  • Fonctions d'impression spécifiques au GA-1211/GA-1310
  • Fonctions de scan spécifiques au GA-1211/GA-1310

[N° DE PORT PPAL] — Le numéro de port principal par défaut "80" est toujours utilisé. Il est impossible de changer ce numéro de port.

[N° DE PORT SEC] — Le numéro de port secondaire par défaut "8080" est toujours utilisé. Il est impossible de changer ce numéro de port.

ACTIVER SSL — Appuyez sur [ACTIVER] pour accéder à TopAccess et à l'utilitaire Web e-Filing via SSL ou sur [DESACTIVER] pour ne pas utiliser ce protocole. Lorsque cette option est activée, les données transférées entre le système et les ordinateurs clients via TopAccess et l'utilitaire Web e-Filing sont cryptées à l'aide d'une clé privée.

Remarques

  • Pour activer SSL, vous devez créer un certificat auto-signé sur le système ou importer le certificat de serveur à l'aide de TopAccess. Si le certificat auto-signé n'est pas créé ou si le certificat du serveur n'est pas importé, il est impossible d'activer SSL. Pour plus d'informations sur SSL, reportez-vous au Guide de TopAccess.
  • Pour utiliser les fonctions de scan spécifiques au GA-1211/GA-1310 (utilitaire Fiery Remote Scan et [SMB/FTP/AUTRE]), SSL doit être désactivé.

4 Définissez, si nécessaire, les autres paramètres réseau et appuyez sur la touche [APPLIQUER].

FONC. UTILIS. RESEAU IPv4 HTTP AUTRE CERTIFICAT UTILISATEUR RETOUR APPLIQUER ETAT TRAV.

Le message "INITIALISATION RESEAU" apparaît et le système lance l'initialisation de la carte d'interface réseau pour appliquer les modifications.

Mode UTILISATEUR TopAccess

Les systèmes e-STUDIO4520C dotés du contrôleur GA-1211 ou e-STUDIO6530C dotés du contrôleur GA-1310 possèdent quelques fonctions spécifiques dans les menus suivants :

P.36 "Lancement de TopAccess depuis la page d'accueil WebTools"
P.36 "Enregistrement ou modification des modèles privés spécifiques au GA-1211/GA-1310"

■ Lancement de TopAccess depuis la page d'accueil WebTools

Pour lancer TopAccess, cliquez sur le lien TopAccess sur la page d'accueil WebTools.

Pour des instructions sur la manière d'accéder à la page d'accueil WebTools, reportez-vous à Utilitaires.

■ Enregistrement ou modification des modèles privés spécifiques au GA-1211/GA-1310

Depuis le mode utilisateur TopAccess, vous pouvez créer des modèles privés spécifiques au GA-1211/GA-1310. Pour les créer ou les modifier, suivez les étapes ci-dessous.

Pour des informations sur la création de groupes de modèles privés ou de modèles privés avec d'autres agents (Copie, Fax/Internet Fax ou Scan) sélectionnés, reportez-vous au Guide de TopAccess.

Enregistrement ou modification d'un modèle privé

1 Cliquez sur l'onglet [Enregistrement], puis sur [Modèle].
La page Groupes de modèles apparaît.
2 Cliquez sur le lien du nom du groupe pour lequel vous souhaitez enregistrer ou modifier le modèle privé.

  • Si vous sélectionnez un groupe de modèles privés n'étant pas protégé par un mot de passe, la page Modèles privés apparaît. Passez à l'étape 4.

  • Si vous sélectionnez un groupe de modèles privés protégé par un mot de passe, la page Saisie du mot de passe du groupe apparaît. Passez à l'étape suivante.

  • Le lien [Groupes définis] permet d'afficher uniquement les groupes de modèles privés définis. Les 200 groupes de modèles privés apparaissent en mode d'affichage de page par défaut.

  • Si vous connaissez le groupe de modèles privés que vous souhaitez définir ou modifier, cliquez sur son numéro sous [Aller à].

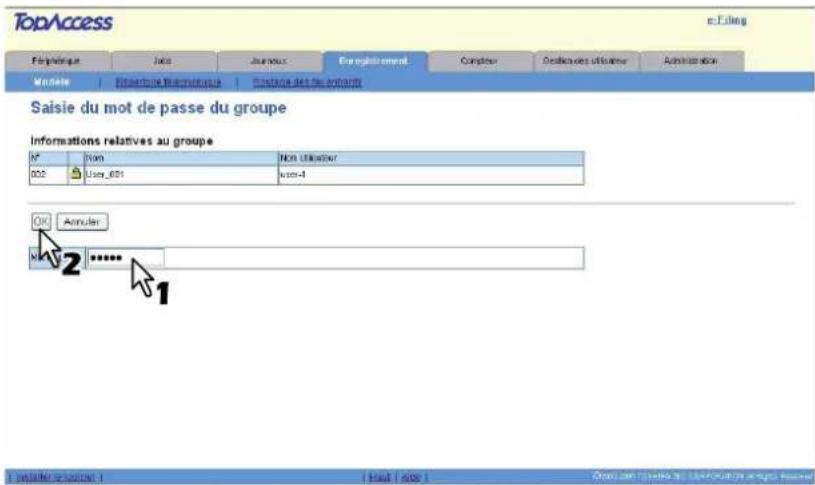

3 Lorsque la page Saisie du mot de passe du groupe apparaît, indiquez le mot de passe à 5 chiffres du groupe de modèles privés sélectionné (ou le mot de passe de l'administrateur) et cliquez sur [OK].

TopAccess e-Filing Fidipérieure Jou Jeures Enregistrement Compteur Desiccées offisées Administration Modèle Résorerie Électricité Contrône des les arrêdues Saisie du mot de passe du groupe Informations relatives au groupe N° Num Non Utiliser 002 User_601 user-1 OK Annuler M 2 **** 1

La page Modèles privés apparaît.

4 Dans la liste des modèles, cliquez sur une icône [Non défini] pour enregistrer un nouveau modèle ou sur l'icône d'un modèle existant pour le modifier

TopAccess e-Filing Periplaque | Jobs | Journeus | Enregistrement | Demoteur | Gestion des utiliséur | Administration Modèle | Rénvoire telephonsieur | Roulace des fan entrants Modèles privés Groupes de modèles Informations relatives au groupe Modifier | Modifier le mot de passe | Réinitislier K2 User User Utilisateur 002 User_001 user-1 Affichage Panneux | Affichage Liste Cliquez sur l'image du modèle à modifier. Alter & 1-6 7-12 13-18 19-24 25-30 31-38 37-42 43-48 49-54 55-60 Modelles 1-6 1 ENREGISTRER 2 Non défini CORCHER Non défini Non défini Non défini Non défini Non défini Non défini Non défini Non défini Non défini Non défini Non défini I Baut | Sider | Doutique laufre des contributions et rights reserved

  • Si les modèles sont affichés en mode liste, cliquez sur une icône [Non défini] pour enregistrer un nouveau modèle ou sur l'icône d'un modèle existant pour le modifier.
  • Si vous sélectionnez le modèle privé non défini, la page Propriétés du modèle apparaît. Passez à l'étape 7.
  • Si vous sélectionnez le modèle privé défini n'étant pas protégé par un mot de passe, la page Propriétés du modèle apparaît. Passez à l'étape 6.
  • Si vous sélectionnez le modèle privé défini protégé par un mot de passe, la page Saisie du mot de passe du modèle apparaît. Passez à l'étape suivante.

Conseils

  • Vous pouvez modifier l'affichage de la liste des modèles en cliquant sur [Affichage Panneau] ou sur [Affichage Liste].
  • Si vous connaissez le modèle privé que vous souhaitez définir ou modifier, cliquez sur son numéro sous [Aller à].

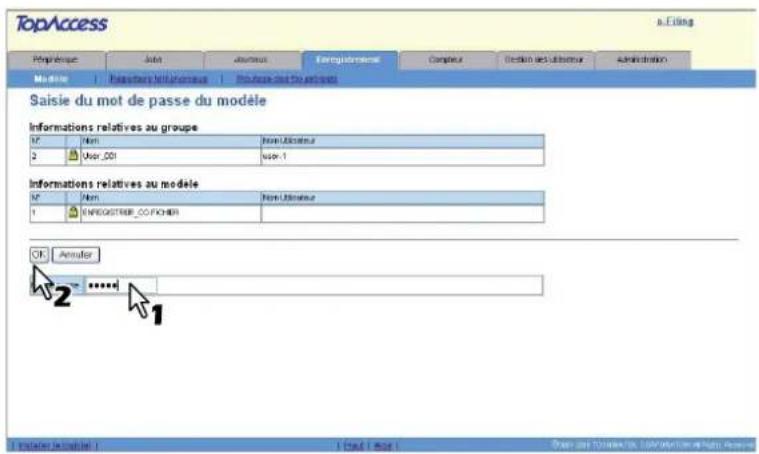

5 Lorsque la page Saisie du mot de passe du modèle apparaît, indiquez le mot de passe à 5 chiffres du modèle privé sélectionné (ou le mot de passe de l'administrateur) et cliquez sur [OK].

TopAccess a.Eiling Propérapie Jenis davance Enregistreme Compteur Édition des Ultrésur Administration Modèle Propétaire Net Promote Structure des lois et clos Saisie du mot de passe du modèle Informations relatives au groupe N7 Nom Nom Ultrésur 2 Nom_001 Size-1 Informations relatives au modèle N7 Nom Nom Ultrésur 1 ENREGISTRE_CO/FCHER OK Annuler 2 *****1 Iérêts d'Inclône 1 Mauf : Dage : Pain dans la Mode(s) : 50% (Machouin de Pains, Revenes)

La page Propriétés du modèle apparaît.

6 Cliquez sur [Modifier] pour définir ou modifier les propriétés du modèle.

TopAccess e-Filing Parhéristique Jobs Journants Carreglement Concevoir Gestion des utilisateurs Administration Modèle Récambles Références Routabo des Départments Propriétés du modèle Groçues de modélaire > Modèles privée> Informations relatives au groupe N° Nom Nom Utilisécteur 2 User_001 user-1 Informations relatives au modèle N° Nom Nom Utilisécteur 1 ENREGISTÉR_CO RICHER Modifier Modifier le modèle passe Pénétabliser le modèle Perrière ENREGISTÉR CO RICHER Notification Deme-rage automatique Desactiver Agentl Copie & Enregistrer comme Ricier Stanner Emplifier le Impérature | Hauf | Ace | © 2020.108.1000000000000000000000000000000000000000000000000000000000000000000

La page Propriétés du modèle dans laquelle vous pouvez sélectionner les agents apparaît.

7 Cochez la case [SMB/FTP/AUTRE] et cliquez sur [Agent sélectionné].

TopAccess e-Filing Déconnexion Résérentaire téléchonique Propriétés du modèle Groupe de modèles» Modèles privés Enregistrer Annuler Agent sélectionné Copie Fax / i Fax Scanner SMB/FTP/AUTRE E-mail Enregistrer comme fichier Stock vers e-Filing Plan jumètres du panneau Image Légande 1 Légande 2 Nom Utilisateur Démarrage automatique SMB FTP AUTRE Déactiver Haut | Aide | ©2005-2006 TECHISA TEC CORPORATION All Rights Reserved

Remarque

Lorsque vous cochez la case [SMB/FTP/AUTRE], les agents [Email], [Enregistrement comme fichier] et [Stocker vers e-Filing] ne sont pas disponibles.

8 Cliquez sur chacun des boutons de cette page pour spécifier ou modifier les propriétés du modèle associé.

[Paramètres du panneau] — Cliquez sur ce bouton pour définir les paramètres de l'icône du modèle.

P.40 "Paramétrage du tableau de bord (modèle privé)"

Paramètres du pannees Image Légende 1 Légende 2 Bons Utiléleur Dimanche automatique SUB PTP AUTRE Déactiver

[SMB/FTP/AUTRE] — Cliquez sur ce bouton pour spécifier la destination de l'envoi du document scanned.

P.40 "Paramètres SMB/FTP/AUTRE (modèle privé)"

TOSHIBA Estudio 6530C - Cliquez sur chacun des boutons de cette page pour spécifier ou modifier les propriétés du modèle associé. - 2

[Configurer la numérisation] — Cliquez sur ce bouton pour spécifier la manière dont le document sera scanned pour l'agent SMB/FTP/AUTRE.

1.1 P.42 "Paramétrage du scan (modèle privé)"

Configurer la numézation Apguy Actre(s) Scan reclèche versà Racco Simple Direction A → A Mode couleur Couleur auto Resolution 000mm Compression Flow Mode original Texte Exposition 0 Formel de l'anguel Auto Anflox-plan 0 Contrade 0 Nettest 0 Saturation 0 Rouge: 0 Vert: 0 Bleu: 0 Rogage RMS Desactiver Efforter extrater OFF

9 Lorsque le paramétrage des propriétés du modèle est terminé, cliquez sur [Enregistrer].

Les propriétés du modèle sont enregistrées.

10 Le modèle a été enregistré ou modifié. Cliquez sur le lien Groupes de modèles en haut de la page pour revenir à la page Groupes de modèles.

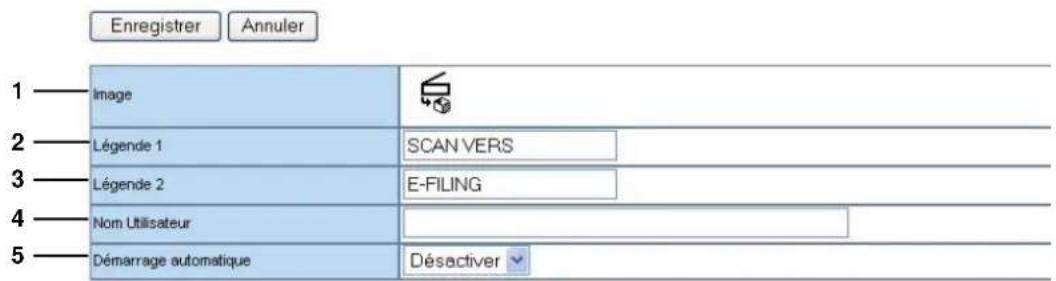

□ Paramétrage du tableau de bord (modèle privé)

Sur la page Paramètres du panneau, spécifiez de quelle manière l'icône du modèle est affichée sur l'écran tactile.

Paramètres du panneau
Enregistrer Annuler 1 Image 2 Légende 1 SCAN VERS 3 Légende 2 E-FILING 4 Nom Utilisateur 5 Démarrage automatique Désactiver

1) Image

Image de l'icône qui apparaîtra sur l'écran tactile. Le nom est attribué automatiquement en fonction de l'agent sélectionné.

2) Légende 1

Saisissez la première ligne de texte qui devra apparaître en regard de l'icône sur l'écran tactile. Ce champ peut comporter jusqu'à 11 caractères alphanumériques.

3) Légende 2

Saisissez la première ligne de texte qui devra apparaître en regard de l'icône sur l'écran tactile. Ce champ peut comporter jusqu'à 11 caractères alphanumériques.

4) Nom utilisateur

Indiquez le nom du propriétaire du modèle. Il peut comporter jusqu'à 30 caractères alphanumériques.

5) Démarrage automatique

Indiquez si la fonction de démarrage automatique doit être activée ou non pour ce modèle. Si elle est activée, il suffit d'appuyer sur la touche du modèle dans le menu MODELE de l'écran tactile pour lancer immédiatement l'opération prédéfinie ; inutile d'appuyer sur la touche [START] ou [SCAN].

Paramètres SMB/FTP/AUTRE (modèle privé)

Sur la page SMB/FTP/AUTRE, vous pouvez spécifier la destination du document scanned.

Conseil

Lorsque vous créez le modèle de scan spécifique au GA-1211/GA-1310, vous pouvez sélectionner 2 destinations de données en même temps.

Paramétrage SMB/FTP/AUTRE
Enregistrer Annuler 1 ✓ SMB 2 Chemin d'accès réseau \\Client01\users\scanne 3 Nom d'utilisateur de connexion smb_user01 4 Mot de passe ••••••• 5 ✓ FTP 6 Chemin d'accès réseau 10.10.70.101\user01\sca 7 Nom d'utilisateur de connexion ftp_user01 8 Mot de passe ••••••• 9 File d'attente Hold 10 Boîte aux lettres 11 Nom de boîte aux lettres 12 Format de fichier TIFF(Multi) ▼ 13 Nom du document Fiery_Scan_Doc001

1) SMB

Cochez cette case pour stocker le scan dans un dossier réseau.

2) Chemin d'accès réseau

Saisissez le chemin réseau du dossier dans lequel vous souhaitez stocker les données numérisées. Par exemple, pour spécifier le dossier "users\scanned" dans l'ordinateur "Client01", saisissez "\Client01\users\scanned\" dans cette zone.

3) Nom d'utilisateur de connexion

Saisissez le nom d'utilisateur permettant d'accéder au dossier réseau.

4) Mot de passe

Saisissez le mot de passe permettant d'accéder au dossier réseau.

5) FTP

Cochez cette case pour stocker le scan sur un serveur FTP.

6) Chemin d'accès réseau

Saisissez le chemin d'accès à un dossier du serveur FTP dans lequel vous souhaitez stocker les données numérisées. Par exemple, pour transférer les données numérisées vers "ftp://01.10.10.70/user101/scan/", saisissez "10.10.70.101\user01\scan" dans cette zone.

7) Nom d'utilisateur de connexion

Saisissez le nom d'utilisateur de connexion au serveur FTP.

8) Mot de passe

Si nécessaire, saisissez le mot de passe de connexion au serveur FTP.

9) File d'attente

Cochez cette case pour stocker le scan dans la file d'attente du contrôleur

10)Boîte aux lettres

Cochez cette case pour stocker le scan dans une boîte aux lettres du contrôleur

11) Nom de la boîte aux lettres

Entrez le nom de la boîte aux lettres où vous voulez stocker les données scannées.

12) Format de fichier (SMB/FTP)

Sélectionnez le format d'enregistrement du fichier numérisé.

  • [PDF]— Sélectionnez cette option pour stocker votre scan sous forme de fichier PDF.
  • [TIFF]— Sélectionnez cette option pour stocker votre scan sous forme de fichier TIFF.
  • [JPEG]— Sélectionnez cette option pour stocker votre scan sous forme de fichier JPEG.

Conseil

Cette option est disponible lorsque la case [SMB] ou [FTP] est cochée.

13) Nom du document

Entrez le nom du document. Le nom du document peut comporter jusqu'à 31 caractères.

□ Paramétrage du scan (modèle privé)

Sur la page Configurer la numérisation, vous pouvez spécifier la manière dont les originaux sont scannés pour l'agent SMB/FTP/AUTRE.

Configurer la numérisation
Enregistrer Annuler 1 Aperçu Activé(e) 2 Scan recto/recto verso Recto Simple 3 Rotation A → A << → A ∀ → A >> → A 4 Mode couleur Couleur auto 5 Résolution 600dpi 7 Compression Elevé 8 Mode original Texte 9 Exposition Auto ○○○○○[●]○○○○■ 10 Format de l'original Auto 11 Arrière-plan ○○○○[●]○○○○■ 12 Contraste ○○○○[●]○○○○ 13 Netteté ○○○○[●]○○○○ 14 Saturation ○○○[●]○○○ 15 Réglage RVB Rouge: ○○○○[●]○○○○■ Vert: ○○○○[●]○○○○■ Bleu: ○○○○[●]○○○○■ 16 Ignorer les pages blanches Désactiver Effacer extérieur ○Désactiver ○○○[●]○○○

1) Aperçu

Permet d'activer ou de désactiver l'affichage d'un aperçu des images scannées sur le tableau de bord à la fin du scan d'un original.

OFF — Sélectionnez cette option pour ne pas afficher l'image scannée.

- ON — Sélectionnez cette option pour afficher l'image scannée.

2) Scan recto/recto verso

Permet d'indiquer s'il convient de scanner une seule face des originaux ou les deux.

  • Recto Simple — Sélectionnez cette option pour scanner uniquement le recto d'un original.
  • Recto verso Livre — Sélectionnez cette option pour scanner les deux faces d'originaux dont les pages sont imprimées verticalement, dans le même sens et reliées le long de leur bord vertical.
  • Recto verso Bloc-notes — Sélectionnez cette option pour scanner les deux faces d'originaux dont les pages sont imprimées verticalement, dans des sens différents et reliées le long de leur bord horizontal.

3) Rotation

Permet de définir la rotation à appliquer aux images scannées.

4) Mode couleur

Permet de sélectionner le mode couleur à utiliser pour les opérations de scan.

  • Noir — Sélectionnez cette option pour scanner les documents en noir.
  • Gris — Sélectionnez cette option pour scanner les documents en gris.
  • Couleur — Sélectionnez cette option pour scanner les documents en couleurs.

Remarque

Lorsque vous sélectionnez [Noir], JPEG n'est pas un format de fichier autorisé.

5) Résolution

Permet de sélectionner la résolution à appliquer aux opérations de scan.

6) Compression

Permet de sélectionner la compression de scan.

Remarque

Cette option n'est pas disponible si [Noir] est sélectionné dans la liste déroulante [Mode couleur].

7) Mode Original

Permet de sélectionner le type de document des originaux.

  • Texte — Sélectionnez cette option pour définir le mode texte comme mode original par défaut.
  • Texte/Photo — Sélectionnez cette option pour utiliser le mode Texte/photo comme mode original par défaut. Cette option est disponible uniquement si [Noir] est sélectionné dans la liste déroulante [Mode couleur].
  • Photo — Sélectionnez cette option pour utiliser le mode Photo comme mode original par défaut.
  • Image imprimée — Sélectionnez cette option pour définir le mode Image imprimée comme mode original par défaut. Cette option est disponible uniquement si [Couleurs] est sélectionné dans la liste déroulante [Mode couleur].

Remarque

Cette option n'est pas disponible si [Gris] est sélectionné dans la liste déroulante [Mode couleur].

8) Exposition

Permet de sélectionner l'exposition de scan.

Sélectionnez [Auto] pour appliquer automatiquement le contraste optimal en fonction de l'original ou réglez manuellement le contraste à l'aide des 11 boutons radio proposés. Plus le bouton radio choisi est à droite, plus l'image sera sombre.

Remarque

[Auto] n'est pas disponible lorsque [Gris] ou [Couleurs] est sélectionné dans la zone [Mode couleur]. Vous devez alors définir l'exposition manuellement.

9) Format de l'original

Permet de sélectionner le format de l'original.

Sélectionnez [Auto] pour que le format papier de l'original soit détecté automatiquement, [Formats originaux mélangés] si les originaux sont de différents formats ou bien un format papier spécial.

10) Arrière-plan

Permet de définir le niveau de contraste de l'arrière-plan de l'image scannée (neuf niveaux possibles). Plus la case d'option sélectionnée est à droite, plus l'arrière-plan sera sombre.

11) Contraste

Permet de définir le niveau de contraste de l'image scannée (neuf niveaux possibles). Plus la case d'option sélectionnée est à droite, plus le contraste sera élevé.

Remarque

Cette option n'est pas disponible si [Noir] ou [Gris] est sélectionné dans la liste déroulante [Mode couleur].

12)Netteté

Permet de définir le niveau de netteté de l'image scannée (neuf niveaux possibles). Plus la case d'option sélectionnée est à droite, plus l'image sera nette.

13)Saturation

Permet de définir le niveau de saturation de l'image scannée (neuf niveaux possibles). Plus la case d'option sélectionnée est à droite, plus les couleurs de l'image seront vives.

Remarque

Cette option n'est pas disponible si [Noir] ou [Gris] est sélectionné dans la liste déroulante [Mode couleur].

14) Réglage RVB

Permet de définir l'intensité des couleurs RVB de l'image scannée (neuf niveaux disponibles). Plus la case d'option sélectionnée est à droite, plus la densité de la couleur sera élevée.

Remarque

Cette option n'est pas disponible si [Noir] ou [Gris] est sélectionné dans la liste déroulante [Mode couleur].

15) Ignorer les pages blanches

Permet d'activer ou de désactiver la fonction permettant d'ignorer automatiquement les pages vierges des originaux.

  • OFF — Sélectionnez cette option pour ne pas ignorer les pages vierges.
  • ON — Sélectionnez cette option pour ignorer les pages vierges.

16) Effacer extérieur

Permet d'activer ou de désactiver la fonction permettant d'effacer les zones sombres qui apparaissent autour de l'image scannée lorsque l'original a été scanned sur la vitre avec le cache-exposition (en option) ouvert. Ces zones sont éclaircies.

Si vous choisissez d'activer la fonction, spécifiez un niveau d'effacement à l'aide des boutons radio proposés. Plus le bouton sélectionné est à droite, plus la zone éclaircie sera large. [OFF] est sélectionné par défaut.

■ Enregistrement ou modification des modèles publics spécifiques au GA-1211/GA-1310

Les fonctions spécifiques au GA-1211/GA-1310 appliquées à la création de modèles publics sont les mêmes que celles des modèles privés. Pour plus d'informations, reportez-vous à la section suivante :

P.36 "Enregistrement ou modification des modèles privés spécifiques au GA-1211/GA-1310"

■ Avis sur l'administration des départements/authentication des utilisateurs

Si vous changez les options suivantes de [Activer] en [Désactiver] ou vice versa, vous devez redémarrer l'équipement en utilisateur le menu [Redémarrer] de TopAccess (ou en utilisant la touche [INTERRUPTEUR] sur le tableau de bord) :

• L'option d'administration des départements
• L'option d'authentication des utilisateurs

Conseils

  • Pour des instructions sur la manière de redémarrer l'équipement depuis TopAccess, reportez-vous au Guide de TopAccess.
  • Pour des détails sur les options d'administration des départements et d'authentication des utilisateurs, reportez-vous au Guide de TopAccess.

3

DÉPANNAGE

Ce chapitre décrit la manière de résoudre les problèmes qui peuvent se poser lorsque vous utilisez l'équipement avec le contrôleur GA-1211 ou GA-1310.

Problèmes de scan....48

Les données numérisées ne peuvent être enregistrées à l'emplacement spécifié....48

Codes d'erreur....49

Codes d'erreur relatifs aux travaux d'impression....49

Cette section explique comment résoudre les problèmes liés à l'utilisation des données de scan.

■ Les données numérisées ne peuvent être enregistrées à l'emplacement spécifié

Description du problème

J'ai scanned un document avec la touche [SCAN] sur le tableau de bord en utilisant le menu SMB/FTP/AUTRE, mais les données ne sont pas enregistrées à l'emplacement spécifié.

Résolution du problème

Vérifiez les points suivants :

[SCANNER VERS SMB]

  • Le chemin réseau du dossier dans lequel vous souhaitez stocker les données numérisées est correctement spécifié.
  • Le nom d'utilisateur et le mot de passe saisis dans les champs [NOM UTILISATEUR] et [MOT D P] sont corrects.
  • L'option permettant d'activer l'envoi de travaux de scan par SMB est activée. Pour des instructions sur la manière d'activer cette option, reportez-vous à Installation et paramétrage.

[SCANNER VERS FTP]

  • Le chemin d'accès au dossier du serveur FTP dans lequel vous souhaitez stocker les données numérisées est correctement spécifié.
  • Le nom d'utilisateur et le mot de passe saisis dans les champs [NOM UTILISATEUR] et [MOT D P] sont corrects.
    • Le serveur FTP fonctionne correctement.
  • L'option permettant d'activer l'envoi de travaux de scan vers un serveur FTP est activée. Pour des instructions sur la manière d'activer cette option, reportez-vous à Installation et paramétrage.

[SCANNER VERS BOITE AUX LETTRES]

- Le nom de la boîte aux lettres spécifié dans le champ [SCANNER VERS BOITE AUX LETTRES] est correct.

Conseil

Pour d'autres informations sur le dépannage, reportez-vous aux Précautions générales.

Codes d'erreur

Les pages de TopAccess répertorient les travaux d'impression, de transmission, de réception et de scan. Les codes d'erreur ci-après sont fournis dans ces pages, sous l'onglet [Journaux] (aucun code n'est associé aux travaux ayant abouti). Ils permettent de déterminer la cause de l'erreur rencontrée.

Conseil

Les codes d'erreur sont également affichés dans la fenêtre [JOURNAL] de l'écran tactile. Lorsqu'un code d'erreur apparaît sur l'écran tactile, reportez-vous aux listes ci-après. Pour des instructions sur la manière d'afficher la fenêtre [JOURNAL], reportez-vous au Guide de l'Impression.

3

■ Codes d'erreur relatifs aux travaux d'impression

Code d'erreurDescription du problème Résolution du problème
4501 Le travail a été annulé car un format de papier non acceptable a été spécifié.Sélectionnez le format de papier approprié et relancez l'impression.
4502 Le travail a été annulé car un type de papier non acceptable a été spécifié.Sélectionnez le type de papier approprié et relancez l'impression.

Conseil

Pour d'autres informations sur les codes d'erreur, reportez-vous aux Précautions générales.

A

ACTIVER SERVEUR HTTP 35

ACTIVER SSL 35

Aperçu 42

Arrêt 20

Arrière-plan 43

B

Boîte aux lettres 25, 41

C

Chemin d'accès réseau 41

[CHEMIN RESEAU] 27, 28

Codes d'erreur ....49

Compression 42

Contraste 43

D

Démarrage automatique ....40

Dossier réseau 25

E

Effacer extérieur ....44

Exposition 43

F

[Fiery] 20

File Attente 25

File d'attente ....41

Fonctions nécessaires pour réamorcer l'équipement .....45

fonctions restreintes

écran ETAT DES TRAVAUX .... 10

logiciel 18

menu COPIE 6

menu FAX 7

menu FONCTIONS UTILISATEURS 8

menu IMPRESSION 7

menu SCAN 6

mode administrateur TopAccess 14

mode utilisateur TopAccess 11

fonctions spécifiques

bouton MENU 20

menu FONCTIONS UTILISATEURS 33

menu SCAN 21

mode administrateur TopAccess 45

mode utilisateur TopAccess 36

Format de fichier 27, 28

Format de fichier (SMB/FTP) 41

Format de l'original 43

Formats de fichiers ......23

FTP 41

H

[HTTP] 34

|

Ignorer les pages blanches ....43

Image 40

fonctions restreintes

touche ....10

[IPv4] 33

L

Légende 1 ....40

Légende 2 ....40

M

Mode couleur ....42

Mode Original 43

modèle enregistrement ....36

Modèle privé spécifique au GA-1211/GA-1310 ...... 36

Modèle public spécifique au GA-1211/GA-1310 ..... 45

[MOT D P] 27, 28

Mot de passe 41

Multi/simple 23

N

[N° DE PORT PPAL] 35

[N° DE PORT SEC] 35

Netteté 43

Nom d'utilisateur de connexion 41

[NOM DE LA BOITE AUX LETTRES] 29

Nom de la boîte aux lettres 41

paramétrage du panneau modèle privé ....40

paramétrage du scan modèle privé ....39, 42

paramétrage du tableau de bord modèle privé ....39, 40

paramètres SMB/FTP/AUTRE modèle privé ....39

Périphérique de stockage USB 21, 22

Problème de scan 48

R

Réglage RVB 43

RESEAU TCP/IP (IPv4) 33

réseau support réseau HTTP ....34

Résolution 42

Rotation 42

S

Saturation 43

Scan recto/recto verso 42

Scan vers USB 21

Scanner dans SMB/FTP/AUTRE 25

Sécurité 24

Serveur FTP 25

SMB 41

[....21

] 21

U

[USB] 21

SYSTÈMES NUMÉRIQUES MULTIFONCTIONS COULEUR Manuel de l'utilisateur

e-STUDIO4520c Series au GA-1211

e-STUDIO6530c Series au GA-1310 Series

Sommaire Cliquez un titre pour y accéder
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : TOSHIBA

Modèle : Estudio 6530C

Catégorie : Imprimante
