Favorit 85060 VI - Lave-vaisselle AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Options de lavage	Départ différé, demi-charge
Consommation d'eau	11 litres par cycle
Dimensions (L x P x H)	60 x 55 x 82 cm
Poids	45 kg
Système de sécurité	Protection anti-débordement
Entretien	Filtres lavables, entretien régulier recommandé
Accessoires inclus	Panier à couverts, support pour verres
Garantie	2 ans

FOIRE AUX QUESTIONS - Favorit 85060 VI AEG-ELECTROLUX

Pourquoi mon lave-vaisselle AEG-ELECTROLUX Favorit 85060 VI ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme a été sélectionné.

Le lave-vaisselle ne se vide pas correctement. Que faire ?

Vérifiez que le filtre et le tuyau de drainage ne sont pas obstrués. Assurez-vous également que le niveau d'eau n'est pas trop élevé et que la pompe fonctionne.

Pourquoi mes plats sortent encore sales du lave-vaisselle ?

Cela peut être dû à un chargement incorrect des plats, à l'utilisation d'un produit de lavage inadapté ou à des buses de pulvérisation obstruées. Essayez de réorganiser la vaisselle et de nettoyer les buses.

Mon lave-vaisselle émet un bruit étrange pendant le fonctionnement. Que faire ?

Vérifiez que la vaisselle n'entre pas en contact avec les pales de lavage. Si le bruit persiste, il peut y avoir un problème avec la pompe ou le moteur, et il est recommandé de contacter un technicien.

Comment nettoyer le filtre de mon lave-vaisselle AEG-ELECTROLUX Favorit 85060 VI ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude pour enlever les résidus alimentaires, puis replacez-le une fois sec.

Pourquoi y a-t-il une odeur désagréable dans mon lave-vaisselle ?

Cela peut être causé par des résidus alimentaires accumulés. Nettoyez le filtre et les bras de lavage, et lancez un cycle de nettoyage avec un produit spécifique pour lave-vaisselle.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Consultez le manuel d'utilisation pour accéder aux paramètres de dureté de l'eau et ajustez-les selon la dureté de votre eau, que vous pouvez tester avec un kit de test.

Le lave-vaisselle fait un cycle très long. Pourquoi ?

Un cycle prolongé peut être dû à un programme spécifique sélectionné ou à un problème avec le capteur de saleté. Vérifiez le programme choisi et si nécessaire, réinitialisez l'appareil.

Comment réinitialiser mon lave-vaisselle AEG-ELECTROLUX Favorit 85060 VI ?

Pour réinitialiser, éteignez l'appareil et débranchez-le pendant quelques minutes. Rebranchez-le et rallumez-le pour réinitialiser le système.

Puis-je utiliser des produits de nettoyage non spécifiques pour lave-vaisselle ?

Il est recommandé d'utiliser des produits spécifiquement conçus pour les lave-vaisselle afin d'assurer un nettoyage optimal et de ne pas endommager l'appareil.

MODE D'EMPLOI Favorit 85060 VI AEG-ELECTROLUX

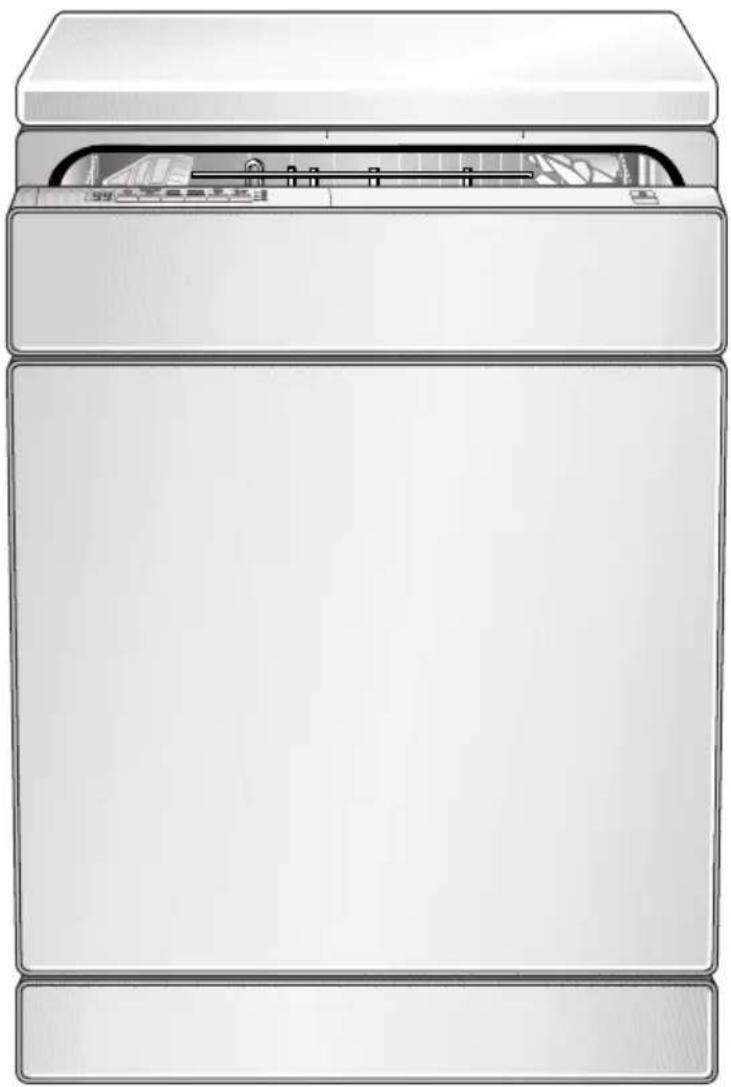

Le lave-vaisselle entièrement intégrable

Informations pour les utilisateurs

Veillez à dire avec soin ces informations pour les utilisateurs.

Tenez surtout compte de la section "Sécurité" des premières pages de ces informations pour les utilisateurs! Conservez ces informations pour un usage ultérieur. Transmettez-les à un éventuel possesseur ultérieur de la machine.

Le triangle de secours et/ou les mots d'avertissement (Avertissement!, Prudence!, Attention!) mettent en évidence des indications importantes pour votre sécurité ou pour le bon fonctionnement de l'appareil. A respecter absolument.

Ce signe ou des instructions de manipulation numérotées vous guident pas à pas pour la commande de l'appareil.

Ce symbole indique la présence d'informations complémentaires sur la commande et l'utilisation pratique de l'appareil.

La feuille de trèfle signale les conseils et indications concernant un emploi rentable et écologique de l'appareil.

En cas de pannes eventuelles, ces instructions d'utilisation contiennent des indications de dépannage autonome, voir section "Que faire si...".

Si ces indications ne suffisent pas, veuillez vous adresser à notre centre de service après-vente le plus proche.

En cas de problèmes techniques, notre service après-vente est à tout moment à votre disposition (vous trouvez les adresses et numéros de téléphone dans la section "Service après-vente").

Respectez à cet effet l'indication "Service" au verso des informations pour les utilisateurs.

Votre lave-vaiselle possède le nouveau système de lavage "LAVAGE PAR IMPULSIONS".

Afin de réaliser un meilleur lavage de la vaisselle, ce système de lavage fait varier la vitesse du moteur et la pression d'aspersion durant le programme de lavage. Dès lors, le niveau de bruit varie également durant le programme en cours.

Imprimé sur papier fabriqué de manière compatible avec l'environnement. Celui qui pense écologiquement agit également ainsi...

Sommaire

Mode d'emploi 5

Consignes de sécurité 5

Protection de l'environnement 7

Faire la vaisselle de manière économique et respectant l'environnement 8

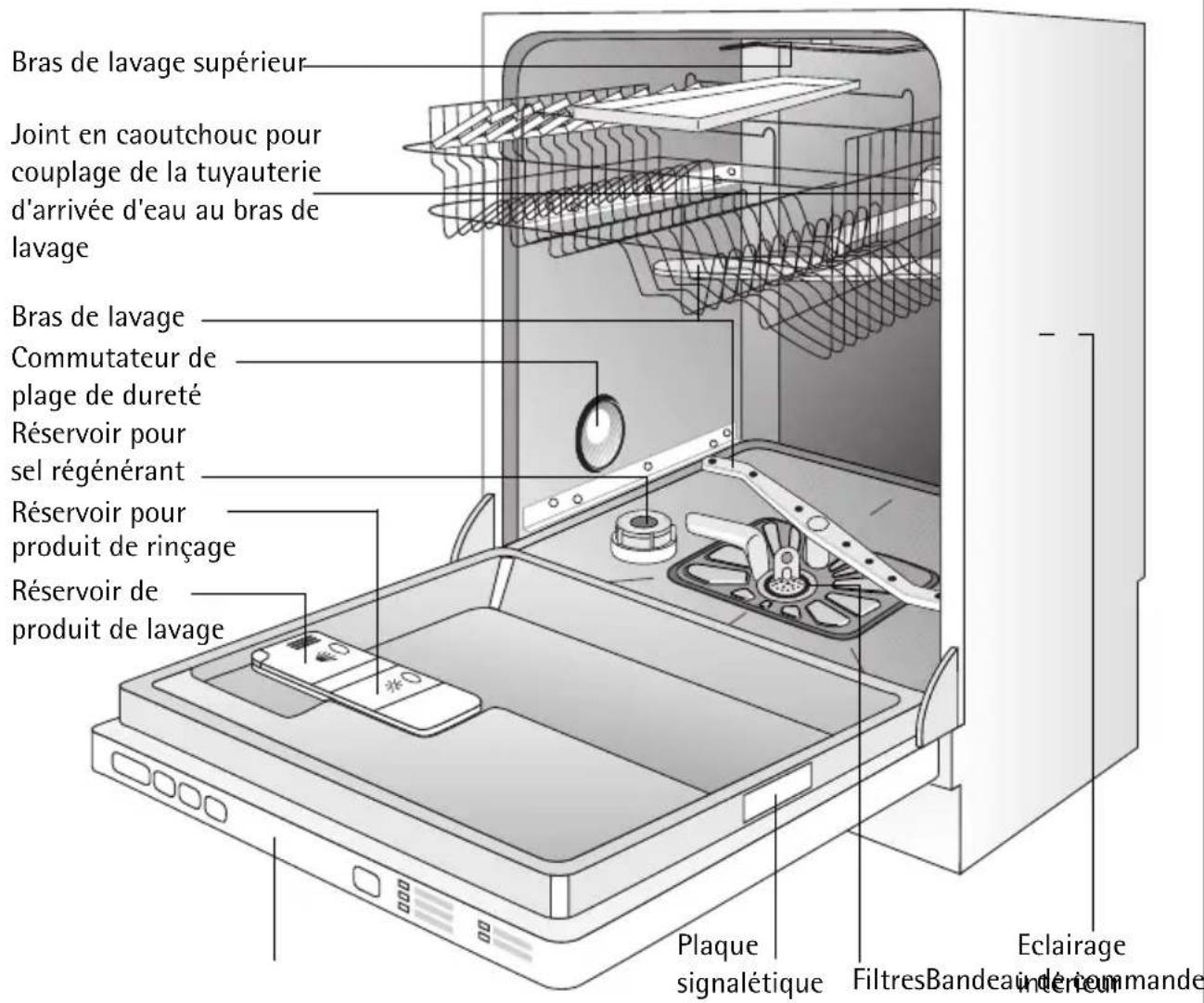

Vue de l'appareil et bandeau de commande 9

Bandeau de commande et d'affichage 10

Avant la première utilisation 11

Adoucisseur d'eau 12

Réglage de l'adoucisseur d'eau 13

Le sel régénérant 14

Réglage de l'utilisation du sel régénérant 14

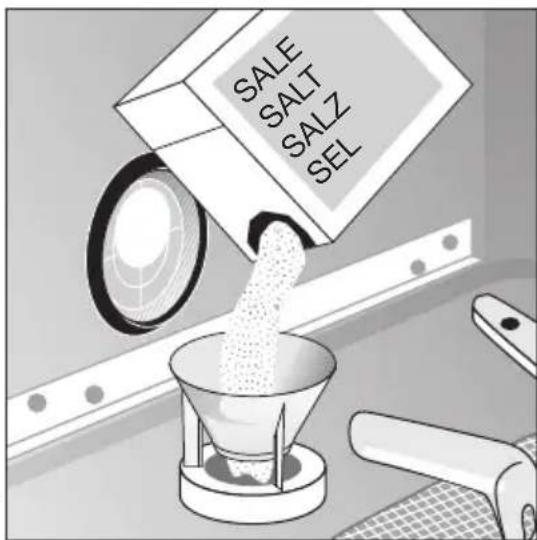

Remplissage du réservoir de sel 15

Produit de rinçage 16

Enclencher ou arrêter l'alimentation en produit de rinceage. 16

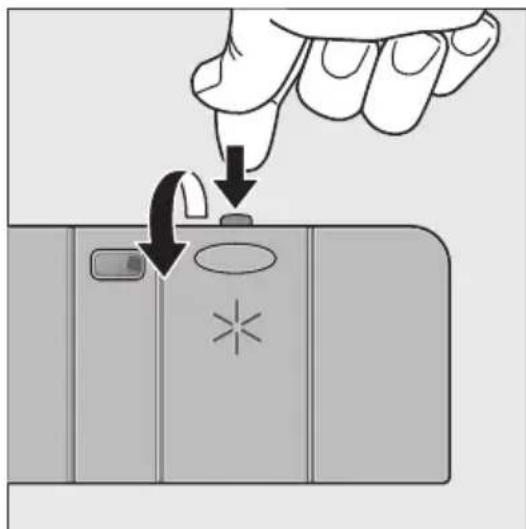

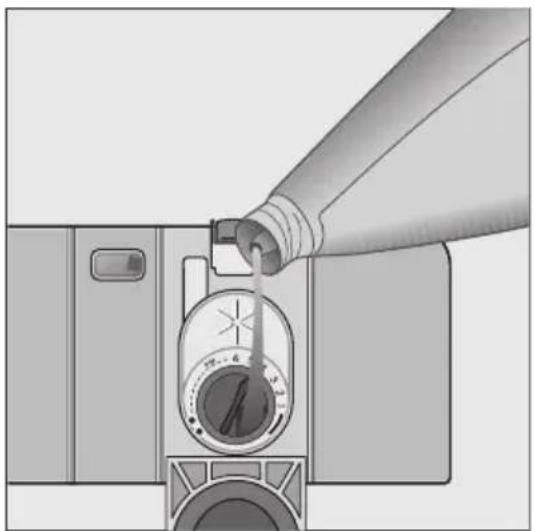

Verser le produit de rinçage 17

Régler la dose de produit de rinçage 18

Activer, désactiver le signal sonore 19

Utilisation journalière 20

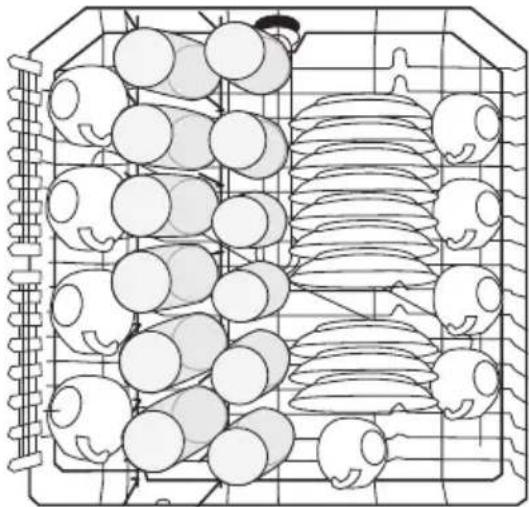

Disposez les couverts et la vaisselle 20

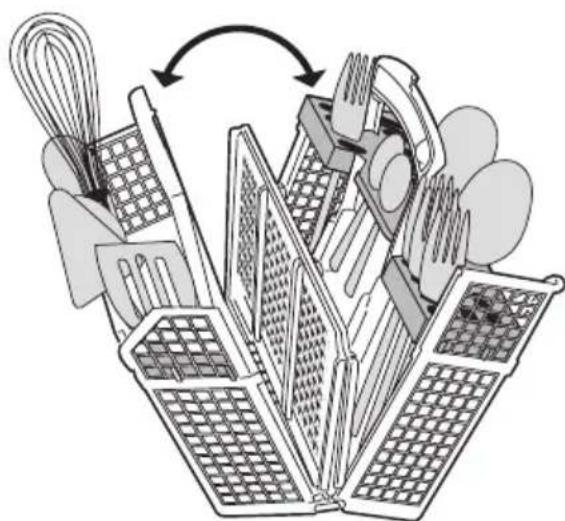

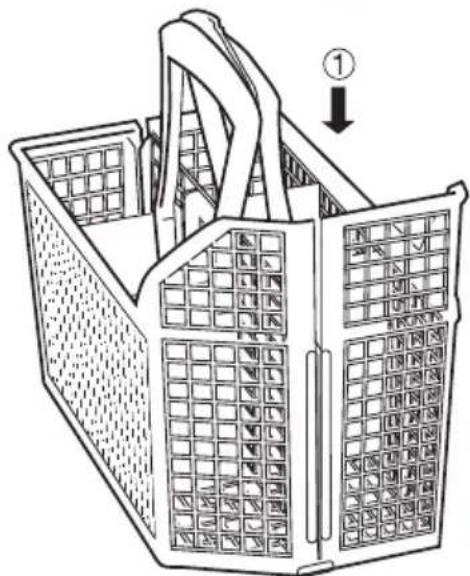

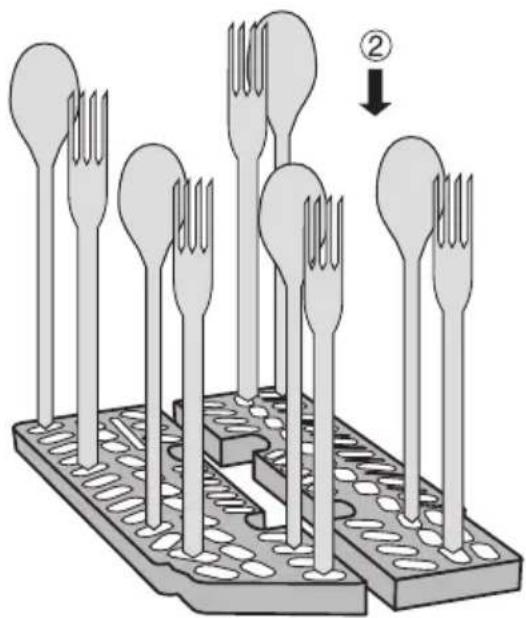

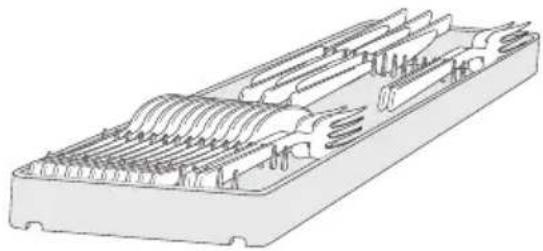

Disposer les couverts 21

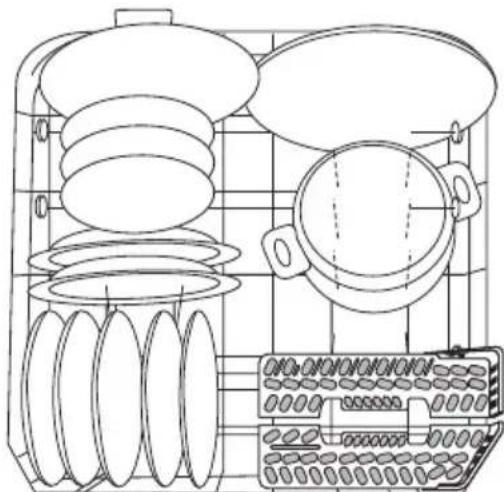

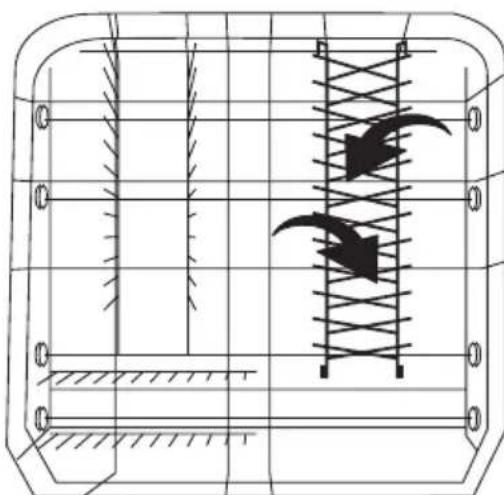

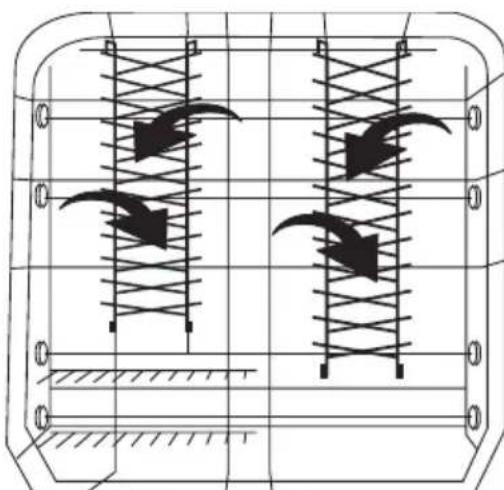

Disposer de la vaisselle (casseroles, grandes assiettes) 23

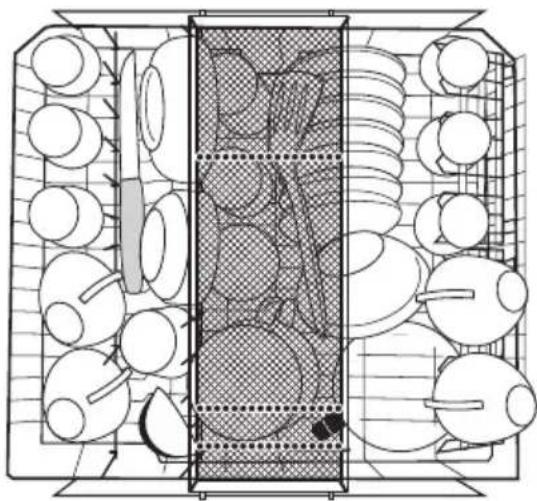

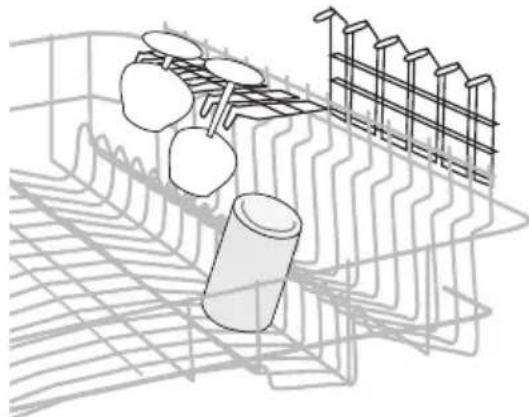

Disposition de la vaisselle (tasses, verres,...) 24

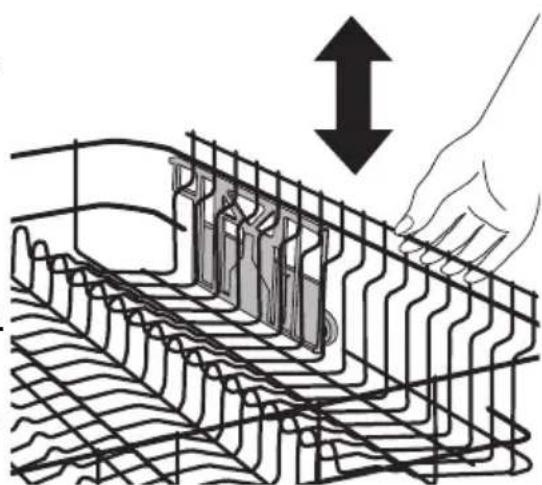

Réglage en hauteur du panier supérieur 25

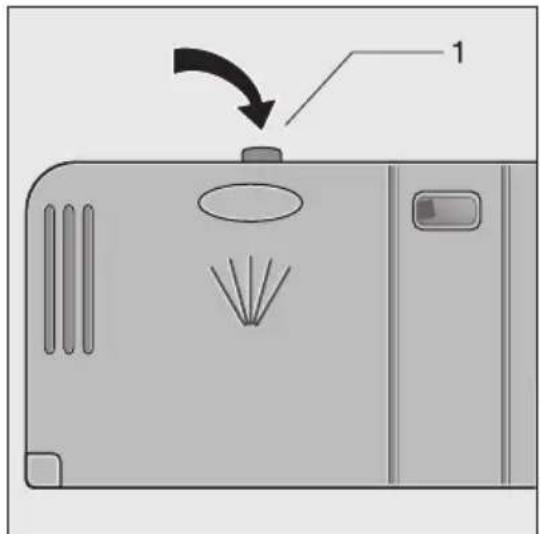

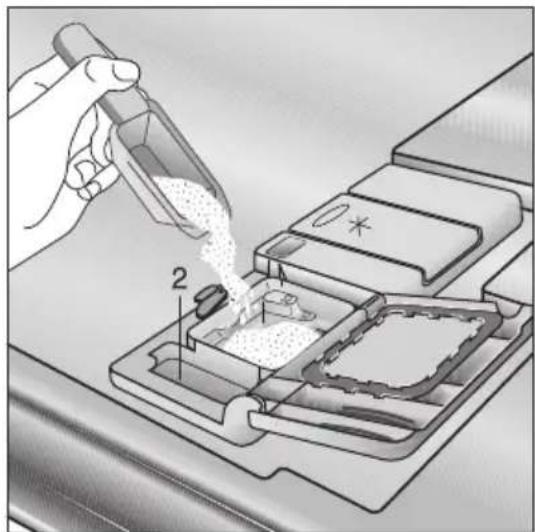

Remplissage du produit de lavage 26

Utilisation des tablettes de détergent combinées "3 en 1" 27

Produits de lavage compacts 28

Pastilles de lavage 28

Programmes de lavage automatiques 28

Sélection du programme de lavage (tableau des programmes) 29

Démarrer le programme de lavage 30

Modifier/interrompre/arrêter le programme de lavage 30

Programmation ou modification du départ différé 32

Reconnaissance de charge - Sensorlogic 33

Mettre l'appareil hors tension. 33

Vider le lave-vaisselle 33

Entretien et nettoyage 34

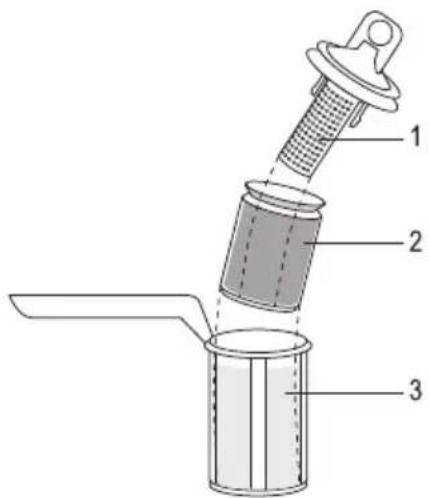

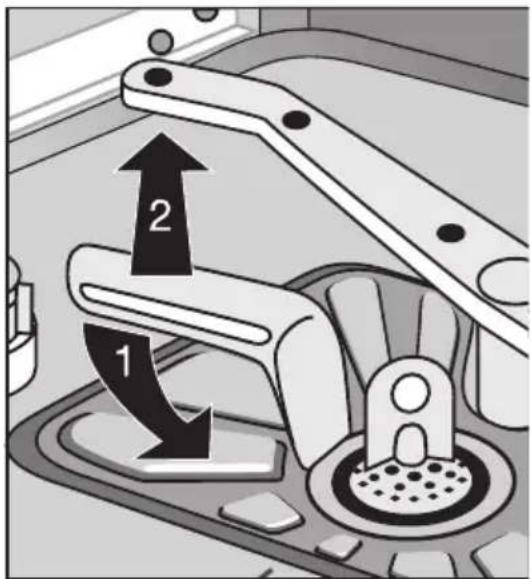

Nettoyage du filtre 34

Que faire quand... 36

... les anomalies sont signalées. 36

... il y a des problèmes lors du fonctionnement du lave-vaiselle. 38

... le résultat de lavage n'est pas satisfaisant. 39

Caractéristiques techniques 40

Indications à l'attention des instituts d'essai 41

Instructions d'installation et de raccordement 43

Mise en place du lave-vaiselle 43

Montage de la plaque décor 43

Raccordement du lave-vaisselle 44

Arrivée d'eau 44

Pression d'eau admissible 44

Raccorder le tuyau d'alimentation 44

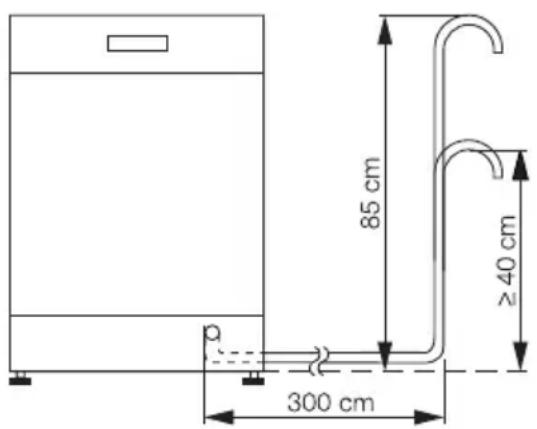

Évacuation de l'eau 46

Système de protection contre les fuites d'eau 47

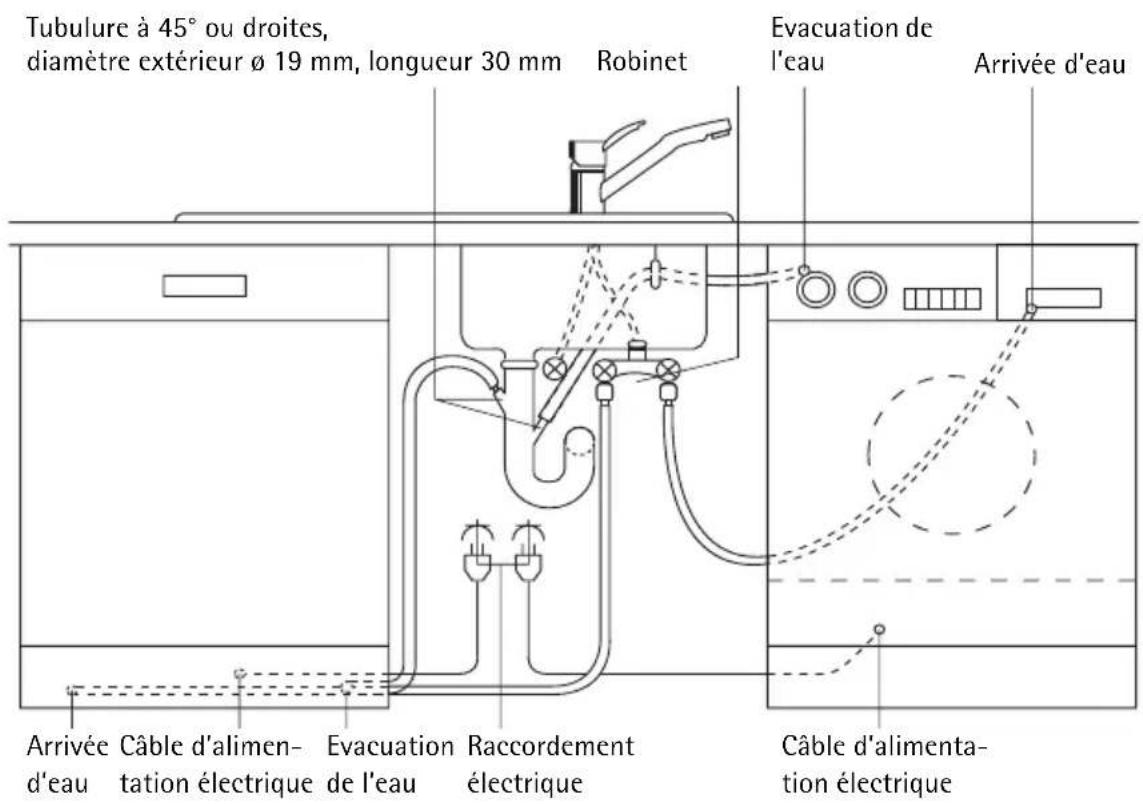

Raccordement électrique 47

Technique de raccordement 48

Adresses du service après-vente 49

Conditions de garantie 49

Service 51

Consignes de sécurité

La sécurité des appareils électroménagers AEG est conforme aux règles reconnues de la technique et à la législation portant sur la sécurité des appareils. En tant que fabricant, nous attirons cependant votre attention sur les indications supplémentaires suivantes:

• Le lave-vaisselle peut uniquement être transporté debout.
• Contrôlez le lave-vaisselle pour dégâts de transport éventuels. Ne raccordez en aucun cas un appareil endommagé. En cas de dégâts, adressez-vous à votre revendeur.
• Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la plaque signalétique de l'appareil correspondent à la tension d'alimentation et au type de courant présents au lieu d'installation. La protection électrique requise (fusibles) figure également sur la plaque signalétique.
• Vous verrez au chapitre «Installation» comment installer et raccorder correctement le lave-vaiselle. N'utilisez pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.

Sécurité des enfants

• Les enfants ne sont souvent pas en mesure de reconnaître les risques émanant des appareils ménagers. Il est donc indispensable de les garder sous surveillance lorsque l'appareil fonctionne. Ne pas les laisser jouer avec le lave-vaisselle - vous courriez le risque qu'ils s'y enferment (danger d'asphyxie).
• Les éléments constituant l'emballage (les films en plastique, les morceaux de polystyrène p. ex.) peuvent représenter un danger pour les enfants. Risque d'asphyxie ! Garder les éléments d'emballage hors de la portée des enfants.
• Les détergents peuvent provoquer des brûlures aux yeux, à la bouche et dans la gorge ou même conduire à l'asphyxie! Respectez les recommandations de sécurité des fabricants de détergents et produits de lavage.
• L'eau dans le lave-vaisselle n'est pas de l'eau potable. Les restes secs de produits de lavage peuvent provoquer des brûlures!
• Lors de la mise au rebut du lave-vaisselle : coupez le câ ure de porte, de façon à ce que la porte ne ferme plus.

Sécurité générale

• Les réparations sur le lave-vaisselle peuvent uniquement être effectuées par du personnel qualifié. Les réparations non effectuées dans les règles peuvent être la source de dangers importants pour l'utilitaire. Pour toute réparation, adressez-vous à votre revendeur ou à notre service après-vente.
• Ne mettez jamais le lave-vaisselle en service si le câble d'alimentation, le tuyau d'arrivée ou d'évacuation d'eau sont endommagés ou si le bandeau de commande, le plan de travail ou le socle sont endommagés de manière telle à exposer l'intérieur de l'appareil.
• Si le tuyau d'arrivée d'eau est endommagé ou doit être remplacé par un tuyau d'arrivée d'eau plus long, celui-ci (disponible auprès du service après vente AEG) doit être remplacé par un technicien de service après vente/agréé par AEG.
• Ne tirez jamais la fiche de la prise de courant en tirant sur le câble, mais toujours sur la fiche.
• Pour raisons de sécurité, il est défendu d'apporter des modifications ou transformations au lave-vaiselle. Veillez à ce que la porte du lave-vaiselle soit toujours fermée sauf pour placer ou retirer la vaisselle. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse.
• Les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le tiroir à couverts ou dans le panier supérieur.

Utilisation conforme à la destination

• Ne lavez au lave-vaiselle que de la vaisselle domestique. Si l'appareil est utilisé de manière non conforme ou en cas d'erreur de manipulation, le fabricant dégage sa responsabilité en cas d'éventuels dommages.
• Avant l'utilisation de sel régénérant, de produit de lavage et de produit de rinçage, vérifie que le fabricant de ces produits autorise expressément leur utilisation dans des lave-vaisselles ménagers.
• N'introduisez pas de solvants dans le lave-vaisse. Danger d'explosion!
• âts des eaux. Les conditions suivantes doivent cependant être remplies à cet effet:
• L'appareil doit également rester raccordé à l'alimentation électrique lorsqu'il n'est pas en service.
• Le lave-vaiselle doit être installé correctement.
• Fermez toujours le robinet d'arrivée d'eau lorsque le lave-vaisselle n'est pas utilisé pendant une période prolongée, p. ex. durant un voyage de vacances.
• Ne montez pas et ne vous placez pas sur la porte ouverte de l'appareil, celui-ci pourrait basculer.
• En cas d'anomalie, fermez le robinet d'arrivée d'eau, puis débranchez la prise de courant. En cas de raccordement fixe : retirez le(s) fusible(s) ou coupez le disjoncteur.

Élimination du matériel d'emballage

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Les pieces en matière plastique sont identifiées par des abréviations normalisées sur le plan international:
• PE pour polyéthylène, p. ex. films d'emballage
• PS< pour polystyrène, p. ex. coussins (par principe sans HCFC)
• POM< pour polyoxyméthylène, p. ex. pince en plastique
• Les parties en carton sont réalisées à partir de deux papiers et sont destinées à la collecte de deux papiers.

Mise au rebut

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.

Faire la vaisselle de manière économique et respectant l'environnement

• Ne raccordez le lave-vaiselle à l'eau chaude que si vous avez une installation d'eau chaude qui ne fonctionne pas avec un chauffage électrique.
• Réglez correctement l'installation d'adoucissement d'eau.
• Ne rincez pas préalablement la vaisselle à l'eau courante.
• Si vous faites fonctionner le lave-vaisselle avec une faible charge, le système de reconnaissance de charge calcule la quantité d'eau nécessaire et raccourcit la durée du programme. Le plus économique est de faire fonctionner le lave-vaisselle à pleine charge.
• Sélectionnez le programme de lavage en fonction du type de vaisselle et son degré de salissement.
• N'utilisez pas de doses de détergent, de sel régénérant ni de produit de rincage supérieures à celles recommandées par les fabricants de produits et/ou dans ce mode d'emploi.
• L'éclairage intérieur du lave-vaisselle est toujours enclenché, tant que la porte du lave-vaisselle est ouverte. Afin d'économiser l'énergie, vous devriez pour cette raison toujours fermer la porte du lave-vaisselle après avoir disposé/enlevé le vaisselle.

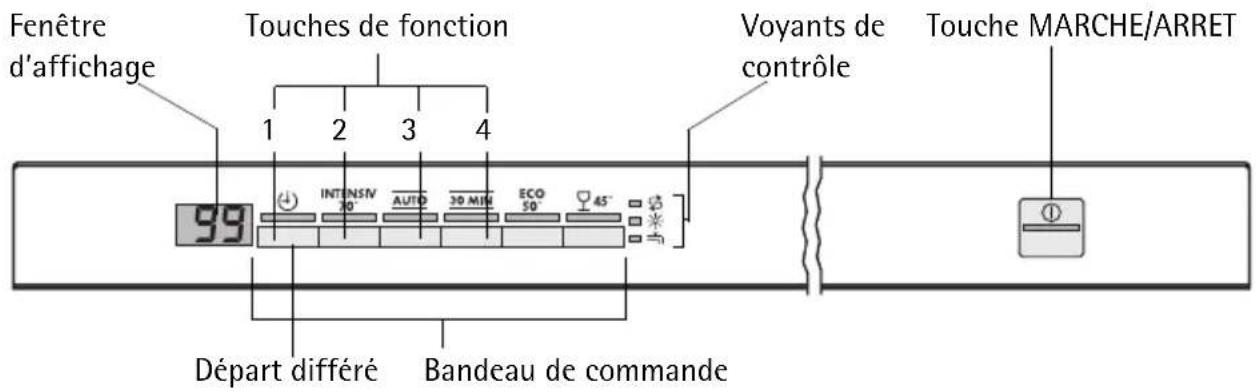

Bandeau de commande et d'affichage

Le bandeau de commande comporte les touches de programme avec voyants lumineux et la touche de programmation du départ différé.

Touches de fonction : en plus du programme de lavage en cours ou du différé de départ, ces touches permettent aussi d'accéder aux fonctions suivantes :

Touché de fonction 1 Réglage de l'adoucisseur d'eau
Touché de fonction 2	Activation, désactivation du rinceage final
Touché de fonction 3	Activation, désactivation du signal sonore
Touché de fonction 4 - non opérationnelle -

La fenêtre d'affichage peut indiquer,

• le niveau de durée auquel l'adoucisseur d'eau est réglé.
• si l'alimentation en produit de rinçage est activée/désactivée.
• si le signal sonore est activé/désactivé. -quelle est l'heure de démarrage introduite.
• Quelle est la durée restante probable d'un programme de lavage en cours. -Quel est le défaut du lave-vaisselle.

Les voyants de contrôle ont les significations suivantes :

S	Verser le sel spécial
※	Verser le produit de rinçage
©	Ouvoir le robinet d'eau

Les voyagEants de contrôle ne s'allument jamais lorsqu'un programme de lavage est en cours.

Avant la première utilisation

Avant la mise en service, retirez les attaches en plastique avec lesquelles les paniers à vaisselle ont été bloqués pendant le transport.

Procédez ensuite aux étapes suivantes:

1. Réglez l'adoucisseur
2. Remplissez le réservoir de sel régénérant
3. Remplissez le réservoir de liquide de rinçage

N'ajoutez pas de sel régénérant et de produit de rinçage si vous utilisez des pastilles de lavage 3 en 1.

Adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres. Plus la teneur en sels est élevée et plus l'eau est "dure". Le lave-vaisselle est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.

L'adoucisseur d'eau se règle manuellement grâce au sélecteur de durée et automatiquement à l'aide des touches sur le bandeau de commande.

Dureté de l'eau			Réglage du degré de dureté de l'eau		Voyant sur le pan-neau multi-functionnel	Nombre de signaux sonores1
En °th2	En mmol/l3	Plage	Manuel Automatique
90 - 125	9,0 - 12,5	IV	1	104	IOL	10
76 - 89	7,6 - 8,9			9	BL	9
65 - 75	6,5 - 7,5			8	BL	8
51 - 64	5,1 - 6,4			7	YL	7
40 - 50	4,0 - 5,0		0*	6	BL	6
33 - 39	3,3 - 3,9	III		5	SL	5
26 - 32	2,6 - 3,2			4*	YL	4
19 - 25	1,9 - 2,5	II		3	BL	3
07 - 18	0,7 - 1,8	I/II		2	YL	2
moins de 7	moins de 0,7	I		1Le sel est inu-tile	IL1

1) Le degré de dureté de l'eau n'est signalé que si le signal sonore est activé. 2) Degré hydrométrique 3) L'unité internationale de mesure de la dureté de l'eau s'exprime en millimol par litre (mmol/l) 4) Cette modalité de réglage peut susciter une légère prolongation du programme. *) Pré-réglage en usine

Réglage de l'adoucisseur d'eau

Réglez l'adoucisseur d'eau conformément au tableau en fonction de la dureté de l'eau de votre région :

Désactivez le lave-vaisselle.

Réglage manuel :

1. Ouvrez la porte du lave-vaisseau.
2. Sortez le panier inférieur du lave-vaisselle.

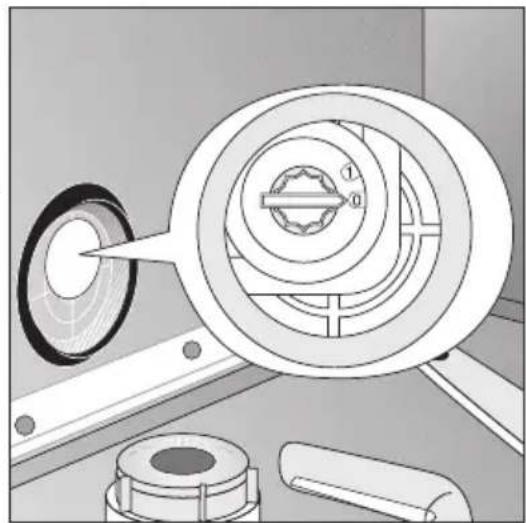

3. Positionnez le sélecteur de dureté de l'eau de 0 à 1 (voir tableau).
4. Remplacez le panier inférieur dans le vaisseau.

Réglage automatique :

1. Appuyez sur la touche MARCHE/ARRET.

Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.

L'affichage du voyant lumineux d'une seule touche du programme indique que le programme de lavage correspondant est activé. Désactivation du programme de lavage:

Appuyez simultanément sur les touches de fonction 2 et 3 pendant environ 2 secondes.

Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.

1. Appuyez simultanément sur les touches de fonction 2 et 3.

Les voyageants correspondant aux touches de fonction 1 à 3 clignotent.

1. Appuyez sur la touche de fonction 1.

Le voyant correspondant 1 clignote.

Le panneau multifonctionnel affiche le réglage de la durée de l'eau sélectionnée.

Le nombre de signaux sonores (si le mécanisme est activé) indique aussi le degré de la durée de l'eau sélectionné.

1. En appuyant sur la touche de fonction 1, on augmente la dureté de l'eau d'un degré.

(exception : au-delà de 10, on revient au degré de dureté 1).

1. Après avoir correctement réglé le degré de dureté, appuyez sur la touche MARCHE/ARRET.

Le réglage de la durée de l'eau est alors mémorisé.

Le sel régissant

Si la durée de votre eau correspond aux degrés de niveau 1, il n'est pas nécessaire d'utiliser du sel régénérant car elle est déjà douce.

Il existe 2 façons différentes d'utiliser le sel régissant :

• Si vous utilisez du produit de lavage pour lave-vaisselle qui contient du sel, celui-ci doit être déposé dans le réservoir du produit de lavage. - Dans ce cas, l'adoucisseur d'eau doit être réglé manuellement sur 0 et automatiquement sur 1.
• Si vous utilisez du produit de lavage pour lave-vaisselle et du sel séparément, le sel régénérant pour lave-vaisselle doit être ajouté dans le réservoir de sel.
• Dans ce cas, l'adoucisseur doit être réglé manuellement sur 0 ou 1 et automatiquement entre 2 et 10 (selon la dureté de l'eau de votre région).

Utilisez exclusivement un sel spécifique pour lave-vaisselle. Ne versez jamais d'autres sels (par ex. du sel de cuisine) ou du produit de lavage dans le réservoir de sel. Cela endommagerait l'adoucisseur d'eau. Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir : un résidu de sel qui stagne sur la cuve pendant un certain temps pourrait la percer.

Réglage de l'utilisation du sel régissantant

Certains appareils sont équipés d'une touche « 3 en 1 ». Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous sélectionnez la touche « 3 en 1 », le distributeur de produit de rinçage ne doit pas être désactivé (voir fonction « 3 en 1 »).

1. Réglage manuel et automatique de l'adoucisseur d'eau :

Réglage manuel	Réglage automatique	Fenêtre d'affichage	Alimentation en sel régissant
0	1	IL	Le sel régissant est inutile.
0 - 1 2-10		2L à 10L	Ajout de sel régissant dans le réservoir prévu à cet effet.(préglage en usine)

Si vous utilisez un produit de lavage contenant du sel régénérant, le réglage automatique de l'adoucisseur sur « 1 » permet de désactiver le voyant de contrôle Sel.

Remplissage du réservoir de sel régissant

Si vous utilisez séparément un produit de lavage et du sel régulant, versez le sel spécifique :

• Avant la première utilisation du lave-vaiselle.
• Quand le voyant de contrôle s'allume sur le bandeau de commande.
• Ouvrez la porte, retirez le panier inférieur.
• Devissez et ôtez le bouchon du réservoir de sel.
• Uniquement lors de la première utilisation :

Remplissez entièrement d'eau le réservoir de sel.

1. Placez l'entonnoir livré avec l'appareil sur le réservoir de sel.

L'eau qui déborde lors du remplissage du réservoir de sel par du sel spécial regénérant s'écoule dans le fond de l'appareil. Cette eau sera vidangée au départ du prochain programme de lavage.

1. Nettoyez l'ouverture du réservoir des éventuels restes de sel.
2. Revissez soigneusement le bouchon du réservoir de sel à fond, afin d’éviter que du sel parvienne dans l’eau de rinça cette façon, l’eau salée et les grains de sel ayant débordé seront évacués.

En fonction de la granulométrie, plusieurs heures peuvent s'écouler avant que le sel ne se soit dissous dans l'eau et que l'évoyant du Sel Spécial s'éteigne à nouveau. Le réglage de l'adoucisseur et la consommation de sel dépendent de la durée locale de l'eau.

Produit de rangement

Le produit de rinçage permet d'obtenir une vaisselle immaculée et brillante ainsi que des verres transparents.

Il existe deux modalités de verser le produit de rinceage :

• Si le produit vaisselle utilisé contient un produit de rincage, verser ce produit vaisselle dans le bac pour produit vaisselle.
• Dans ce cas, le bac pour produit de rincege doit être déconnecté afin d'éviter un double dosage.
• En cas d'utilisation séparée d'un produit vaisselle et d'un produit de rinceage, verser le produit de rinceage dans le bac prévu à cet effet.
• Dans ce cas, le bac pour produit de rinceage doit être connecté.
• Le dosage du produit de rinceage doit être réglé.

Utiliser exclusivement un produit de rinçage de marque pour lave-vaiselle. Ne jamais verser d'autres produits (par ex. de l'essence de vinaigre) ou un produit vaisse dans le bac pour produit de rinçage. Cela endommagerait l'appareil.

Enclencher ou arrêter l'alimentation en produit de rinceage.

Certains appareils sont équipés d'une touche complémentaire 3 en 1. Si vous utilisez des tabs de produit vaisselle 3 en 1 et que vous sélectionnez la touche complémentaire 3 en 1, le versement de produit de rinçage ne doit pas être déactivé (voir "fonction complémentaire 3 en 1").

1. Appuyez sur la touche MARCHE/ARRET.

Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.

L'affichage du voyant lumineux d'une seule touche du programme indique que le programme de lavage correspondant est activé. Désélectionner le programme de lavage:

Maintenir simultanément les touches de fonction 2 et 3 enfoncées pendant environ 1 seconde.

Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.

1. Presser et maintenir simultanément enfoncées les touches de fonction 2 et 3.

Le voyant lumineux de chaque touche de fonction 1 à 3 clignote.

1. Appuyer sur la touche de fonction 2.

Le voyant lumineux de la touche de fonction 2 clignote.

Le panneau multifonctionnel affiche le réglage en cours :

0d	L'alimentation en produit de rincege est désactivée
Id	L'alimentation en produit de rincege est activée (réglage préalable en usine)

1. Une pression sur la touche de fonction 2 permet de modifier le réglage.
2. Dès que le panneau multifonctionnel affiche le réglage désiré, appuyer sur la touche MARCHE/ARRET Le réglage est alors méorisé.

Verser le produit de rinceage

En cas d'utilisation séparée d'un produit vaisse et d'un produit de rincege, verser le produit de rincege :

• Avant la première utilisation du lave-vaisse.
• lorsque sur le bandeau de commande le voyant de contrôle s'allume.

Le réservoir de produit de rinçage se trouve sur la face intérieure de la porte du lave-vaiselle.

1. Ouvrez la porte.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de nettoyage.
3. Ouvrez entièrement le couvercle du réservoir de produit de rincage.

1. Versez le produit de rinçage dans l'orifice de remplissage sans dépasser le repère maximum (ligne en pointillé) qui correspond à une quantité maximale de remplissage d'env. 140 ml.
2. Refermez le couvercle et appuyez dessus jusqu'au verrouillage. Épongez soigneusement tout débordement pour éviter une formation excessive de mousse lors d'un futur lavage.

Utilisez uniquement du produit de rinçage spécial lave-vaiselle. Tout autre produit risque d'endommager votre appareil.

Régler la dose de produit de rinçage

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rinceage se fait automatiquement. Vous pouvez régler le dosage de 1 à 6. À la livraison, votre appareil est réglé sur la position 4. Ne modifiez le dosage que si vous constatez de mauvais résultats de rinceage. (voir «Que faire si...?»)

1. Ouvrez la porte du lave-vaisse.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rangement.
3. Ouvrez entièrement le couvercle du réservoir de produit de rinceage.
4. Réglez le dosage.
5. Refermez le couvercle et appuyez dessus jusqu'au verrouillage.
6. Epongez soigneusement si du produit de rinçage s'est écoulé pour éviter une formation excessive de mousse.

Activer, désactiver le signal sonore

Le signal sonore indique :

• le réglage de la durée de l'eau de l'adoucisseur.
• la fin d'un programme de lavage.
• une anomalie éventuelle du lave-vaisselle.

Activez/désactivez le signal sonore comme suit :

1. Appuyez sur la touche MARCHE/ARRET.

Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.

L'affichage du voyant lumineux d'une seule touche du programme indique que le programme de lavage correspondant est activé. Deselectionner le programme de lavage:

Maintenir simultanément les touches de fonction 2 et 3 enfoncées pendant environ 1 seconde.

Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.

1. Presser et maintenir simultanément enfoncées les touches de fonction 2 et 3.

Le voyant lumineux des touches de fonction 1 à 3 clignote.

1. Appuyer sur la touche de fonction 3.

Le panneau multifonctionnel indique le réglage en cours :

0 b	Le signal sonore est désactivé
1 b	Le signal sonore est activé (préreglage en usine)

1. Une pression sur la touche de fonction 3 permet de modifier le réglage.
2. Dès que le panneau multifonctionnel affiche le réglage désiré, appuyer sur la touche MARCHE/ARRET. Le réglage est alors mémorisé.

Utilisation journalière

• Faut-il compléter le sel régénérant ou le produit de rinçage?
• Disposez les couverts et la vaisselle dans le lave-vaisselle
• Remplissez le réservoir de produit de lavage pour lave-vaisselle
• Sélectionnez un programme de lavage convenant aux couverts et à la vaisselle
• Lancez le programme de lavage

Disposez les couverts et la vaisselle

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent pas être lavés au lave-vaisselle.

Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent

ne conviennent pas: conviennent sous réserves:

• Les couverts avec poignées en bois, corne, porcelaine ou nacre
• Les pièces en plastique ne résistant pas à la chaleur
• Les couverts anciens, dont le mastic d'assemblage est fragile à l'eau chaude. La vaisselle ou les couverts collés.
• Les objets en étain ou en cuivre
• Les cristaux
• Les pièces en acier sensibles à la corrosion
• Les planchettes en bois
• Les objets d'art
• Ne lavez de la vaisselle en faïence au lave-vaisselle que si elle est garantie comme convenant pour lave-vaisselle par le fabricant.
• Les décors neufs peuvent pâlir en cas de lavages fréquents au lave-vaiselle.
• Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison, débarrassez toujours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après utilisation.
• Certaines sortes de verre peuvent venir opaques après de nombreux lavages.
• Avant de disposez la vaisselle:
• enlevez les restes grossiers d'aliments
• faites tremper les casseroles contenant des restes d'aliments brûlés.
• Lors de la disposition de la vaisselle et des couverts, veillez à ce que:
• la vaisse et les couverts ne puissent pas gérer la rotation des bras d'aspersion.
• les recipients tels que tasses, verres, casseroles, etc., soient disposés avec l'ouverture vers le bas, afin que l'eau puisse s'écouler facilement
• La vaisselle et les couverts ne s'enchevent ou ne s'imbriquent pas les uns dans les autres
• les verres ne se touchent pas afin d'éviter les bris de verre et la formation des taches de contact qui peuvent se produire au séchage
• placer les petits objets (p. ex. couvercles) dans le panier à couverts

Disposer les couverts

Les longs couverts pointus dans le panier à vaisselle constituent une source de danger, en particulier pour les enfants (voir conseils de sécurité). Ils doivent pour cette raison être placés dans le panier supérieur.

Disposer les couteaux, petites cuillères et petites fourchettes dans le tiroir à couverts.

Disposer dans le panier à couverts les fourchettes et les cuillères qui n'ont pas place dans le tiroir à couverts.

Afin que l'eau de lavage asperge toutes les pièces dans le panier à couverts, vous devriez insérer

1. l'élément grille sur le panier à couverts
2. dispose les fourchettes et les cuillères avec le manche vers le bas dans l'élément grille du panier à couverts.
3. Pour les couverts de grande taille que p. ex. fouet, on peut enlever une partie de la grille à couverts.

Pour certains modèles de lave-vaisselle, il est possible de déplier le panier à couverts.

Afin que le panier à couverts ne puisse pas s'ouvrir lorsqu'on l'enlève, vous devez entourer entièrement de la main les deux parties de la poignée.

1. Placer le panier à couverts sur la table ou sur le plan de travail
2. éloigner l'une de l'autre les deux parties de la poignée
3. enlever les couverts
4. refermer les deux parties de la poignée.

Disposer de la vaisselle (casseroles, grandes assiettes)

Placez les grandes pièces de vaisselle très sales dans le panier inférieur (Assiettes jusqu'à un diamètre de 29 cm).

Votre lave-vaisselle dispose d'une des quatre variantes de panier inférieur suivantes:

Variante 1: le support à assiettes sur la droite du panier inférieur est rabattable en croisant les rayonnages

Afin de placer plus facilement les récipients les plus grands, les deux rayonnages du support à assiettes sur la droite du panier inférieur sont rabattables en se croisant.

Variante 2: les deux supports à assiettes à l'arrête du panier inférieur sont rabattables en croissant les rayonnages

Afin de placer plus facilement les récipients les plus grands, les rayonnages d se croisant.

Disposition de la vaisselle (tasses, verres,...)

Placez les petites pièces de vaisselle, fragiles et les longs couverts dans le panier supérieur.

• Disposez les pièces de vaisselle en quinconce sur les supports à tasses amovibles et en dessous de ceux-ci afin que l'eau de lavage atteigne toutes les pièces de vaisselle.
• Pour les pièces de vaisselle hautes, rabattez les supports à tasses.
• Les verres à vin, les verres à champagne ainsi que les verres à cognac peuvent être maintenus ou suspendus aux armatures des supports à tasses.
• Les verres, gobelets, etc. peuvent également être placés sur les deux rangées d'ergots à gauche dans le panier supérieur.

Réglage en hauteur du panier supérieur

	Hauteur maximale de vaisselle dans le panier supérieur le panier inférieur
avec le panier supérieur soulevé	22 cm 31 cm
avec le panier supérieur abaissé	24 cm 29 cm

Le réglage en hauteur est également possible lorsque les paniers sont repliés.

Mise en position du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position inférieure.

Mise en position haute du panier supérieur:

1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans la position supérieur.

Remplissage du produit de lavage

N'utilisez que des produits de lavage pour des lave-vaisselles ménagers.

Le produit de lavage est dangereux!

• Le réservoir de produit de lavage doit être rempli avant chaque programme de lavage, à l'exception du programme prélavage. Le produit de lavage est libéré automatiquement au cours du programme de lavage.

Veuillez respecter les recommandations de dosage et de stockage du fabricant mentionnées sur les emballages des produits de lavage.

Le réservoir de produit de lavage se trouve sur la partie intérieure de la porte du lave-vaisselle.

1. Si le couvercle est verrouillé :

Appuyez sur la touche de déverrouillage (1). Le couvercle s'ouvre.

1. Versez le produit de lavage dans le réservoir. Des traits horizontaux servent de repère pour le dosage:

«20» correspond à env. 20 ml de produit de lavage,

30 correspond à env. 30 ml de produit de lavage.

1. Refermez le couvercle et appuyez-dessus jusqu'au verrouillage.

Pour les programmes avec prélavage, vous avez la possibilité d'ajouter du produit de lavage dans le annexe (2). Ce produit de lavage agira dès le prélavage.

Recommandations générales

Ces produits sont des tablettes qui combinent les fonctions détergent / aide au rinçage et sel.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier que la dureté de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous référant aux instructions fournies par le fabricant du détergent (Voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent. ! Ne placez pas les tablettes dans le bac ou le panier des couverts car vous obtiendriez un mauvais résultat de lavage. Les tablettes devraient être placées dans le doseur à détergent.
3. Si vous rencontrez des problèmes la première fois que vous utilisez les produits "3 en 1", veuillez prendre contact avec la ligne service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommandations particulières

Quand vous utilisez des produits aux fonctions combinées, les témoins indiquant l'aide au rinçage et le sel ne sont plus nécessaires. C'est pourquoi il est peut-être utile de déconnecter l'aide au rinçage - nous vous rappelons que seuls quelques lave-linge ont cette fonction - et de sélectionner le paramétrage de dureté de l'eau le plus bas possible. Pour plus d'informations, merci de vous reporter à la notice d'utilisation.

Si vous décidez de repasser à l'utilisation d'un système détergent classique, nous vous conseillons :

• de remplir à nouveau les deux compartiments des sels et de l'aide au rinçage.
• de changer le paramétrage de durée de l'eau sur la position la plus élevée possible et de faire tourner trois cycles normaux sans charge.
• de réajuster le paramétrage de durée de l'eau en fonction des conditions spécifiques à votre région (comme indiqué dans la notice d'utilisation).

Produits de lavage compacts

Les produits de lavage pour lave-vaisse peuvent se diviser en deux catégories principales selon leur composition chimique:

• les produits de lavage alcalins traditionnels, à base de substances corrosives,
• les produits de lavage compacts faiblement alcalins, à base d'enzymes naturelles.

Associés à des produits de lavage compacts, les programmes de lavage à 50°C préservent l'environnement et ménagent votre vaisselle car ils sont tout spécialement adaptés aux propriétés détergentes des enzymes du produit de lavage compact. C'est la raison pour laquelle les programmes de lavage à 50°C associés à des produits de lavage compacts permettent d'obtenir les mêmes résultats que les programmes à 65°C.

Pastilles de lavage

Les pastilles de lavage de divers fabricants se dissolvent plus ou moins rapidement. Il est de ce fait possible que certaines pastilles ne libèrent pas tout leur pouvoir détergent lors des programmes courts. En cas d'utilisation de pastilles de lavage, CHOISSEZ par conséquent des programmes de lavage avec prélavage.

Programmes de lavage automatiques

Pour les programmes de lavage AUTOMATIQUES, on utilise la turbidité de l'eau de lavage pour déterminer dans quelle mesure la vaisselle est sale.

A faible chargement de vaisselle peu moins long-temps et la consommation d'eau est moindre.

A plein chargement de vaisselle très plus longtemps et la consommation d'eau est plus élevée.

Pour cette raison, la durée du programme ainsi que la consommation d'eau et d'énergie des programmes AUTOMATIQUES peuvent varier dans les plages indiquées (voir Tableau des programmes).

De la vaisselle, on obtient toujours un lavage optimal de la vaisselle pour une faible consommation d'eau et d'énergie.

En fonction du degré de saleté de la vaiselle, les programmes AUTOMATIQUES permettent par ailleurs d'ajuster automatiquement la température de l'eau de rinçage entre 50°C et 65°C.

Sélection du programme de lavage (tableau des programmes)

Ce tableau permet de sélectionner le programme de lavage approprié :

Type de vaisselle	Couverts et plats à cuisson		Vaiselle sans plat	Service à dessert et à café
avec	- - -			vaisselle sensible à la chaleur	verres fragiles
Type de salissure	• très sale • restes repas séchés, en particulier jaunes d'oeuf et amidon	• normal sale • Restes repas séchés	• juste utilisée normale-d neamt à légèrement sales	• normalement à légèrement sale	• légèrement sale
			s'adapte particulièrement à l'utilisation de produits vaisselle compacts
Programme adéquat :	INTENSIV 70°	AUTO	30 MIN 1	ECO 50°2	45°
Déroulement du programme 3	Prélavage Lavage 2x rçages intermédiaires Rignage final Sèchage	Prélavage Lavage Rignage intermédiaire Rignage final Sèchage	- Lavage - Rignage final	Prélavage Lavage Rignage intermédiaire Rignage final Sèchage	- Lavage 2x rçages intermédiaires Rignage final Sèchage
Données de consommation: 4	↓ ↓ ↓	↓ ↓
Durée 5	110 – 120 min.	90 – 110 min.	30 min.	130 – 150 min.	73 min.
Consommation d'énergie	1,75 – 1,95 kWh	1,00 – 1,50 kWh	0,8 kWh	0,95 – 1,05 kWh	0,9 kWh
Eau	23 – 25 litres	13 – 25 litres	9 litres	12 – 14 litres	15 litres

1) Ce programme n'est pas adapté au lavage de restes de repas séchés. 2) Programme-test pour des instituts d'essai 3) Certaines phases de lavage de la vaisselle sont plus intensives et sont de ce fait plus bruyantes que les autres. 4) Les données de consommation sont conformes aux normes réglementaires. Elles sont fonction du chargement des paniers à vaisselle. Elles sont donc susceptibles de modifications en fonction des modalités d'utilisation réelles. 5) Le réglage automatique sur 10 de la durée de l'eau peut provoquer une légère prolongation de la durée du programme.

Démarrer le programme de lavage

1. Vérifier que la vaisse et les couverts sont disposés dans le lave-vaisse de telle manière que les bras d'aspersion puissant tourner librement.
2. Ouvrir complètement le robinet d'arrivée d'eau.
3. Appuyer sur la touche MARCHE/ARRET. Tous les voyants correspondant aux touches programmables s'allument alors sur le bandeau de commande.
4. Sélectionner un programme en appuyant sur la touche correspondante (voir "Tableau des programmes").

Le voyant correspondant au programme s'allume.

Le panneau multifonctionnel affiche le temps restant prévu jusqu'à la fin du programme.

Le temps restant peut éventuellement être adapté à la charge, au degré de salissure, etc. de la vaisselle.

1. Fermer la porte du lave-vaisselle.

Le programme de lavage démarre.

Un point lumineux s'allume sur le socle.

Si l'appareil est encastré à front de paroi et se trouve derrière la porte d'un meuble, le point lumineux est alors invisible. Le point lumineux ne présente aucun danger (ce n'est pas un laser). Il reste allumé tout au long du déroulement d'un programme et s'éteint lorsque le programme est terminé. Si des signaux d'erreur s'affichent sur le panneau multifonctionnel après le démarrage du programme et/ou si des signaux sonores retentissent, se reporter au paragraphe "Que faire, si...".

Modifier/interrompre/arrêter le programme de lavage

Ne modifier ou interrompre un programme de lavage en cours qu'en cas d'absolue nécessité. L'air ayant pénétré dans l'appareil après avoir refermé la porte de l'appareil est fortement réchauffé et se dilate. Cela peut provoquer un écoulement d'eau dans la vanne au fond de l'appareil et eventuellement activer le système de protection contre les inondations.

Modifier le programme de lavage

Pour modifier le programme de lavage avant d'avoir fermé la porte du lave-vaiselle, appuyer brièvement sur la touche du nouveau programme.

Pour modifier le programme de lavage après le démarrage du programme, procéder comme suit :

Lors de l'ouverture de la porte à la fin du programme, il peut s'échapper de la vapeur brûlante. Danger de brûlure par aspersion ! C'est la raison pour laquelle il faut :

1. Ouvrir la porte avec précaution. Le programme de lavage s'arrête.
2. Appuyer sur la touche du nouveau programme de lavage et la prendre dans cette position. Le voyant du programme de lavage en cours clignote d'abord. Au bout de quelques secondes, seul le voyant du nouveau programme de lavage reste allumé.
3. Relâcher la touche du programme.
4. Fermer la porte du lave-vaisselle. Le nouveau programme sélectionné commence un nouveau cycle.

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

1. Ouvrir la porte du lave-vaisselle. Le programme de lavage s'arrête.
2. Fermer la porte du lave-vaisselle. Le programme de lavage se poursuit.

Arrêter le programme de lavage

1. Ouvrir la porte du lave-vaisse.
2. Maintenir simultanément les touches de fonction 2 et 3 enfoncées pendant environ 1 seconde. Tous les voyants lumineux correspondant aux touches programmables s'allument alors sur le bandeau de commande.
3. Relacher les touches de fonction. Le programme de lavage est interrompu.
4. Mettre le lave-vaisseau hors tension à l'aide de la touche MARCHE/ARRET.

Programmation ou modification du départ différé

Le système de départ différé permet de programmer, dans les 19 heures à partir, l'heure du démarrage d'un programme de lavage.

Réglage du départ différé :

1. Ouvrir la porte du lave-vaisselle.
2. Appuyer sur la touche MARCHE/ARRET. Tous les voyants lumineux correspondant aux touches programmables s'allument sur le bandeau de commande.
3. Appuyer sur la touche (½) jusqu'à ce que le chiffre indiquant au bout de combien de temps le programme de lavage doit démarrer clignote sur le panneau multifonctionnel.
4. Appuyer sur la touche du programme sélectionné.

La durée du programme sélectionné clignote brièvement sur le panneau multifonctionnel, puis l'heure de démarrage sélectionnée s'affiche de nouveau.

1. Fermer la porte.

Dès que le délai est écoulé, le programme de lavage démarre automatiquement.

Modification du départ différé :

Tant que le programme de lavage n'a pas démarré, vous pouvez encore modifier le départ différé mémorisé en appuyant sur la touche de départ différé.

Annulation du départ différé :

Tant que le programme de lavage n'a pas démarré, il est possible d'annuler le départ différé. Appuyer sur la touche Départ Différé jusqu'à ce que la durée du programme sélectionné s'affiche sur le panneau multifonctionnel. Le programme de lavage sélectionné démarre aussitôt après fermeture de la porte du lave-vaisselle.

Modifier le programme de lavage après programmation du départ différé :

Tant que le programme de lavage n'a pas démarré, il est possible de le modifier en appuyant sur la touche d'un autre programme.

1. Maintenir la touche du nouveau programme sélectionné enfoncée.

Le voyant du programme déjà sélectionné clignote d'abord.

Après quelques secondes, seul le voyant du nouveau programme reste allumé.

1. Relâcher la touche-programme.
2. Fermer la porte.

Dès que le délambda est écoulé, le programme de lavage démarre automatiquement.

Reconnaissance de charge - sensorlogic

Lorsqu'un programme de lavage démarre bien que le panier supérieur et/ou le panier inférieur ne soit que partiellement chargés, la haute technologie électronique équipant cet appareil adapte la quantité d'eau de lavage ainsi que la durée du programme de lavage à la quantité de vaisselle. De la sorte, il est possible de laver également une petite quantité de vaisselle rapidement et économiquement. À demi-charge (6 couverts normalisés), on économise environ 2 litres d'eau et 0,2 kWh.

Mettre l'appareil hors tension.

À la fin du programme de lavage, le point lumineux situé au niveau du socle au-dessous de la porte de l'appareil s'éteint.

Lorsque le signal sonore se déclenche, il retentit encore pendant 15 secondes après la fin du programme de lavage.

Lors de l'ouverture de la porte à la fin du programme, il peut s'échapper de la vapeur brûlante. C'est la raison pour laquelle il faut :

1. Ouvrir la porte avec précaution.
2. Mettre le lave-vaiselle hors tension à l'aide de la touche MARCHE/ARRET.

Tous les voyants s'éteignent.

Si le lave-vaisselle n'est pas mis hors tension, le signal sonore retentit de nouveau au bout de 3 minutes puis de 6 minutes.

Vider le lave-vaisselle

• La chaleur fragilise la vaisselle. C'est pourquoi il est recommandé de la laisser refroidir avant de l'enlever.
• Lorsque le programme est terminé, laisser reposer la vaisselle environ 15 minutes dans le lave-vaisselle pour qu'elle sèche et refroidisse suffisamment.
• Commencer par vider le panier inférieur puis passer au panier supérieur. Cela évite que les gouttes d'eau restant dans le panier supérieur s'écoulent dans le panier inférieur et laissent des traces sur la vaisselle.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux. N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc...).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

Nettoyage du filtre

Les filtres sont situés au fond de la cuve.

Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat du lavage.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtre mixte grossier/fin, d'un microfiltre et d'un filtre plat.
3. Tournez la poignée de l'ensemble filtre mixte grossier/fin et microfiltre de 1/4 de tour vers la gauche puis soulevez le tout.
4. Saisissez le filtre mixte grossier/fin (1/2) par la poignée annulaire et retirez-le du microfiltre (3)
5. Nettoyez soigneusement tous les filtres sous l'eau courante.
6. Retirez le filtre plat (4) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.

1. Remplacez le filtre plat en vérifiant que les bords du filtre s’appliquent correctement sur le fond de la cuve.
2. Placez le filtre mixte grossier/fin dans le microfiltre et assemblez-les.
3. Remettez l'ensemble de ces 3 filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Ne faites jamais fonctionner l'appareil sans les filtres.

Que faire quand…

Si vous constatez une anomalie dans le lavage ou le fonctionnement de votre appareil, consultez les indications données dans cette notice d'utilisation avant de faire appel au Service Après-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.

Si l'appareil est équipé d'un signal lumineux au sol, un point lumineux clignote sur le sol pour signaler tout message d'erreur.

La signalisation acoustique des anomalies ne se déclenche que si le signal sonore est activé.

Si certains voyants lumineux clignotent ou s'allument sur le bandeau de commande et d'affichage et/ou si des signaux sonores se font entendre comme cela est indiqué dans la tableau ci-après, il est alors eventuellement possible de réparer soi-même l'anomalie :

Dérangement Cause possible Solution
On entend 1 a l'arme courte d'advertissement qui se repête constamment, l'indicateur du programme vous clignote : l'indicateur de contrôle ≈ s'allume : l'indicateur multifonctions donne le code d'erreur , 10 : aucune eau ne coule dans le lave-vais-selle.	Le robinet d'eau est bouché ou entartré.	Nettoyer le robinet d'eau.
	Le robinet d'eau est fermé.	Ouvoir le robinet d'eau.
	Le filtrtre (s'il existe) situé à l'ancrage du tuyau au robinet d'eau est bou-ché.	Nettoyer le filtrtre à l'ancrage du tuyau.
	Les filtrtres au fond de l'appareil sont bouchés.	Appuyer sur la touche du programme de rincege entamé ; ensuite interrompre le programme de rincege (voir chapitre : Demarrer le programme de rincege) ; nettoyer les filtrres (voir chapitre : Nettoyage des fil-tres).
	Le tuyau d'alimentation d'eau n'est pas disposé correctement.	Contrôler la disposition du tuyau.
2 courts signaux sonores résentissent et se repètent constamment, l'indicateur de programme du programme de rincege sélectionné clig-note, l'indicateur multi fonctions indique le code d'erreur ,20.	Le siphon est bouché. Nettoyer le siphon.
	Le tuyau d'évacuation d'eau n'est pas disposé correctement.	Contrôler la disposition du tuyau.
3 courts signaux sonores résentissent et se repètent constamment, l'indicateur multifonctions indique le code d'erreur ,30.	Le système de protection contre les inondations s'est déclenché.	Fermer le robinet d'eau et avertir le service après vente.

Après réparation de l'anomalie, appuyer sur la touche du programme de lavage en cours. Le programme de lavage se poursuit. Si le dérangement se produit, veuillez contacter le service après-vente.

Pour tout autre dérangement, veuillez contacter le service après-vente et leur décrire le type d'anomalie (voir chapitre service après-vente).

Symptômes Cause	possible Solution
Le programme ne démarre pas.	La portedu lave-vaiselle n'est pas correctement fer-mée.	Fermez la porte.
	L'appareil n'est pas correctement branché.	Branchez la prise.
	Le fusible de l'installation électrique de la maison n'est pas en bon état.	Remplacez le fusible.
	Pour les modèles de lave-vaiselle avec démarrage dif-éré:Un départ différé a été pro-grammé.	Si la vaiselle doit être rincée immédiatement, pour les apparêls- avec multiafficheur, rég-ler l'heure de départ sur 0 heures.- sans multiafficheur, effacer la préselection de l'heure de départ.
Des taches de rouille sont visibles à l'intérieur de la cuve.	La cuve est est en acier inoxydable. Des taches de rouille dans la cuve ne peu-vent venir que de rouillevenue de l'extérieur (particules de rouille de la tuyauterie d'eau, de casseroles, cou-verts, etc.). Eliminéz de telles taches à l'aide d'un produit de nettoyage pour acier inoxydable du commerce.	Ne lavez que des couverts et de la vaiselle convenant pour lave-vaiselle.
		Fermez correctement le cou-vergence du réservoir pour Sel spécial de régénération.
Sifflement lors du lavage.	Le sifflement ne gène pas.	Utilisez un produit de nettoyage d'une autre marque.
L'éclairage interieur du lave-vaiselle ne s'allume pas.	L'appléil n'est pas correctement branché.	Branchez la prise.
	La lampe d'éclairage interieur est défectueuse.	Avertir le service après vente.

La vase n'est pas propre.

• Vous n'avez pas sélectionné le bon programme de lavage.
• La vaisselle était disposée de telle façon que l'eau n'a pas pu atteindre toutes les pièces. Les paniers à vaisselle ne peuvent pas être surchargés.
• Les filtres ne sont pas propres ou sont mal placés.
• Le produit de lavage n'est pas correctement dosé ou ne convient pas au lavage en lave-vaisse.
• En cas de dépôts de calcaire sur la vaisselle : le réservoir de sel régénérant est vide ou l'adoucisseur est mal réglé.
• Le tuyau d'écoulement n'est pas placé correctement.

La vase ne s'est pas ou ne brille pas.

-La vaisselle est restée trop longtemps dans l'appareil. - Le réservoir pour le produit de rinçage est vide.

Les verres représentent des stries, des taches blanchâtres ou un dépôt aux reflets bleus.

• Diminuez le dosage de produit de rinçage.

Les verres présentent des taches d'eau séchées.

-Augmentez le dosage de produit de rinçage. - Le produit de nettoyage peut être en cause. Contactez le conseiller à la clientèle du fabricant du produit de nettoyage.

Caractéristiques techniques

Capacité:	12 couverts normalisés y compris vaisselle de service
Pression d'eau autorisée:	1-10 bar (=10-100 N/cm2= 0.1-1.0 MPa)
Raccordement électrique:	Les informations concernant le raccordement électrique se trouvent sur la plaque signalétique placée sur le côté droit de la porte du lave-vaisselle.
Lave-vaisselle: «pose-libres»
Dimensions: 850 x 598 x 598 (H x L x P en mm)
poids max.: 54 kg
Lave-vaisselle intégrables et habitillables
Dimensions: 820 - 880 x 596 x 570 (H x L x P en mm)
poids max.: 50 kg
Lave-vaisselle encastrés entièrement intégrables
Dimensions: 820 - 880 x 596 x 546 (H x L x P en mm)
poids max.: 50 kg

Cet appareil est conforme aux directives communautaires suivantes:

• 73/23/CEE du 19.02.1973 - Directive basse tension et modifications successives
• 89/336/CEE du 03.05.1989 concernant la compatibilité électromagnétique et modifications successives

Indications à l'attention des instituts d'essai

L'essai selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des programmes).

Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes).

	Pleine charge:12 couverts y compris lavaisselle de service	Mi-charge:6 couverts y compris la vaisselle de service, avec un emplacement sur deux laissé libre
Dosage du produit de lavage:	5g + 25g (type B)	20g (type B)
Réglage du produit de rinçage: 4 (type III) 4 (type III)

Exemples de rangement:

Panier supérieur sans bac Panier supérieur avec bac à couverts * à couverts *

* Le cas échéant, déplacer le rangement des tasses de la droite vers la gauche. Ce faisant, il est imperative que les tasses soient disposées à la même hauteur!

Panier inférieur avec panier à couverts Panier à couverts

Mise en place du lave-vaisse

• Le lave-vaisse doit être mis correctement d'aplomb et de niveau.
• Dévisser les pieds réglables afin de compenser les inégalités du sol et d'adapter la hauteur de l'appareil aux meubles adjacents : - à l'aide d'un tournevis
• Pour les lave-vaisselle sur socle indépendant, intégrables et encastrables, les pieds arrière de l'appareil doivent être réglés de l'avant de l'appareil à l'aide d'un tournevis. Le tuyau d'évacuation, le tuyau d'arrivée d'eau et le câble d'alimentation électrique doivent pouvoir bouger librement à l'intérieur du retour de socle, afin de n'être ni écrasés ni pliés.
• Le lave-vaisseau doit être immobilisé dans son logement pour éviter le basculement en avant de l'appareil. La conception de votre lave-vaisseau ne permet pas l'encastrement d'une table de cuisson.

Montage de la plaque décorative

(voir schéma de montage en annexe)

La porte de l'appareil peut être garnie à l'aide d'une plaque de bois/plaque décor aux dimensions suivantes:

Largeur: 591 mm – 594 mm

Epaisseur: 16 mm – 24 mm

Hauteur: max. 715 mm

Poids: max. 10 kg

Arrivée d'eau

Le lave-vaisseau possède des dispositifs de sécurité qui empêchent le reflux de l'eau de lavage dans le réseau de distribution d'eau potable et sont conformes aux prescriptions de sécurité en vigueur en matière de sécurité hydraulique.

• Le lave-vaiselle peut être alimenté en eau froide et en eau chaude jusqu'à 60°C max.
• Le lave-vaisseau ne peut pas être raccordé à un chauffe-eau.

Pression d'eau admissible

Pression d'eau minimale admissible: 1 bar (=10 N/cm2=100 kPa)	Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installateur.
Pression d'eau maximale admissible: 10 bars (=100 N/cm2=1 MPa)	Si la pression de l'eau est supérieure à 10 bars, un réducteur de pression doit être installé en avant de l'appareil (dis- ponible en option chez votre vendeur).

Raccorder le tuyau d'alimentation

Le tuyau d'alimentation ne doit pas être plié, écrabouillé ni enroulé sur lui-même lors du raccordement.

Raccordez le tuyau d'alimentation avec le raccord visse pour flexible (ISO 228-1:2000) à un robinet d'eau avec un raccord 20/27 (3/4 pouce). Le flexible d'alimentation est équipé d'un raccord pouvant être soit en plastique soit en métal :

• Le raccord plastique du tuyau de raccordement à visser sur le robinet peut seulement être serré manuellement.
• Le raccord métal du tuyau de raccordement à visser sur le robinet doit impérativement être serré à l'aide d'un outil. Puis vérifier l'étanchéité visuellement (s'assurer que le robinet d'eau ne perd pas).

• Afin que la prise d'eau ne soit pas limitée dans la cuisine, nous recommandons d'installer un robinet d'eau supplémentaire ou de monter une dérivation sur le robinet d'eau existant.
• Si le tuyau d'arrivée d'eau fourni est trop court pour votre installation, utilisez exclusivement un tuyau complet normalisé disponible auprès de votre vendeur. Ne le coupez en aucun cas.

Le chapitre suivant concerne uniquement les lave-vaisselle qui ont un clapet de sécurité au raccord visse au niveau du robinet d'eau :

Tuyau d'alimentation avec clapet de sécurité

Après avoir raccordé le tuyau d'alimentation à double conduit, le clapet de sécurité se situe directement au contact du robinet. De ce fait, le tuyau d'alimentation n'est sous pression que pendant l'alimentation en eau. Si à ce moment-là le tuyau d'alimentation avait ne pas été étanche, le clapet de sécurité interrompt l'arrivée d'eau et la pompe de vidange du lave-vaisselle se met en marche.

Pour la pose du tuyau d'alimentation, prière de respecter les consignes suivantes :

• À l'intérieur du tuyau d'alimentation à double conduit, il y a le câble électrique pour le clapet de sécurité. Ni le tuyau d'alimentation, ni le clapet de sécurité ne doit être plongé sous l'eau.
• En cas de défectuosité du tuyau d'alimentation, retirer immédiatement la fiche secteur.
• Le tuyau d'alimentation avec clapet de sécurité ne doit être remplacé que par un spécialiste/le service après-vente.

Tuyau d'évacuation

Le tuyau d'évacuation ne peut être ni plié, ni écrasé, ni replié sur lui-même.

• Raccordement du tuyau d'évacuation: - hauteur maximale: 1 mètre. - hauteur minimale nécessaire: 40 cm.

Tuyaux de prolongement

• Les tuyaux de prolongement sont disponibles chez votre magasin vendeur. Le diamètre intérieur des flexibles de prolongement doit être de 19mm
• Les tuyaux de prolongement peuvent au maximum être posés sur 3 m à l'horizontal et la hauteur maximale admissible pour le raccordement du flexible d'évacuation est alors de 85 cm.

Raccordement au siphon

• L'embout du flexible d'évacuation (Ø 19 mm) s'adapte sur tous les types courants de siphon. Le diamètre extérieur du raccordement au siphon doit être d'au moins 15 mm.
• Le flexible d'évacuation doit être fixé au raccordement de siphon à l'aide du collier de serrage.

Évacuation de l'eau pour machine à laver la vaisselle intégrée en hauteur

Si, dans le cas d'une machine à laver la vaisselle intégrée en hauteur, le raccordement du flexible d'évacuation est situé à moins de 30 cm au-dessus du bord inférieur de l'appareil, il faut faire installer la pièce ET 111099520 par le service après-vente.

Évacuation de l'eau dans l'évier (possible uniquement pour les appareils «pose-libre»)

Si vous pouvez accrocher le tuyau d'évacuation au rebord de l'évier, utilisez une crosse en plastique spéciale. Vous l'obtiendrez auprès de votre magasin vendeur.

1. Emboîtez le coude sur le flexible d'évacuation.
2. Fixez le flexible d'évacuation pour l'empêcher de glisser du bord de l'évier. Tirez le cordon à travers l'orifice du coude de flexible et fixez-le au mur ou au robinet.

Système de protection contre les fuites d'eau

A titre de protection contre les dégâts des eaux, le lave-vaiselle est équipé d'un système de protection contre les fuites d'eau, le SYSTEME AQUA CONTROL.

En cas d'anomalie, la soupape de sécurité interrompt immédiatement l'arrivée d'eau et la pompe d'évacuation se met en marche. De cette manière, l'eau ne peut ni s'écouler, ni déborder. L'eau résiduelle se trouvant dans l'appareil est évacuée automatiquement par pompage.

Lorsque l'appareil est en service, une tonalité sonore se fait également entendre en cas d'anomalie.

Raccordement électrique

Suivant les conditions techniques de raccordement en vigueur de la compagnie d'électricité, un raccordement fixe au réseau électrique peut uniquement être effectué par un electricien/agréé.

Lors du raccordement, veillez à respecter les prescriptions VDE et le cas échéant les stipulations supplémentaires de la Compagnie d'électricité locale. Après le montage, les éléments sous tension et les conducteurs isolés en fonctionnement ne peuvent plus être touchés avec l'éprouvette en forme de doigt suivant EN 60335/DIN VDE 0700.

Vous trouverez toutes les données nécessaires pour le branchement électrique sur la plaque signalétique qui se trouve sur le bord intérieur droit de la porte du lave-vaisselle. Si l'appareil est commutable, il faut en outre respecter les indications du schéma de commutation se trouvant dans le boîtier de raccordement au réseau.

Vérifiez avant le raccordement que la tension nominale et le type de courant mentionnés sur la plaque signalétique de l'appareil correspondent à la tension nominale et au type de courant du lieu d'installation. La protection électrique nécessaire est également mentionnée sur la plaque signalétique.

Pour isoler le lave-vaisseau du réseau, tirez la fiche de la prise.

Attention: La fiche doit également être accessible après l'installation de l'appareil.

Si l'appareil est raccordé au moyen d'un raccordement fixe, il faut prévoir un dispositif (p. ex. disjoncteur différentiel) permettant de séparer l'appareil du réseau sur tous les pôles (N, L1) avec un interstice d'ouverture de contact de >3 mm.

Les tuyaux d'alimentation en eau et d'évacuation ainsi que le câble d'alimentation électrique se raccordent sur le côté du lave-vaiselle, aucune place n'était disponible à cet effet à l'arrière de l'appareil.

L'exemple suivant d'une installation sanitaire et électrique ne peut constituer qu’une recommandation, les circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d’eau et d’électricité, etc.).

Adresses du service après-vente

Téléphone Téléfax

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut tous les jours se présenter. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultat d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n’ affectent pas la valeur et la solidité générales de l’appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :
8. énéral, des conditions de fonctionnement inadaptées,
9. un contact avec des produits agressifs.
10. La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.
11. Ne sont pas couvertes par la garantie, les déf ectuosités qui proviennent de réparations ou d'interventions pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.
12. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
13. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
14. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas conduite, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur.

Dans ce cas, nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.

1. La réparation sous garantie n’entraîne pas de prolongation de la période normale de garantie, ni le départ d’un nouveau cycle de garantie.
2. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
3. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur pourrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - 1502 LembEEK

Tel.: [phone]

Au chapitre «Que faire si...» sont rassemblées les sources de panne les plus fréquentes, auxquelles vous pouvez remédier vous-même.

Si vous faites malgré tout appel au service après-vente pour l'un des problèmes mentionnés ou suite à une erreur de manipulation, la visite du technicien de service après-vente ne sera pas gratuite pendant la période de garantie non plus.

Si vous ne trouvez pas d'indication pour une panne dans ce mode d'emploi, veuillez vous adresser au service après-vente.

Signalez au service après-vente le numéro PNC et le S-No (numéro des séries), que vous trouverez sur la plaque signalétique. Elle se trouve au bord intérieur droit de la porte.

Afin d'avoir le numéro sous la main, nous vous recommandons de l'inscrire ici :

PNC :

S-No :

Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars US dans plus de 150 pays à travers le monde.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

Sous réserve de modifications
