MODE D'EMPLOI TSG 705.1 BOMANN

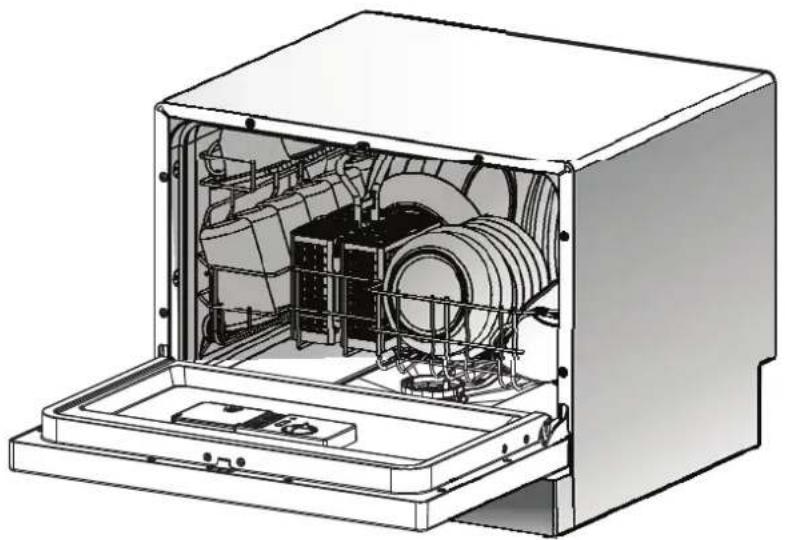

Notice d'utilisation

TSG 705.1

Veuillez lire ce manuel avec attention avant d'utiliser ce lave-vaisselle, il vous aidera à l'utiliser et à l'entretenir correctement.

Ce manuel contient des paragraphes concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc...

Conservez-le afin de pouvoir le consulter à nouveau plus tard.

Avant d'appeler le réparateur

En consultant la section de dépannage rapide, vous pourrez trouver des solutions à quelques soucis courants par vous-même.

Remarque :

Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se réserve le droit d'effectuer des modifications sans avis préalable.

1) Consignes de sécurité importantes.... 4-5

2) Mise au rebut.... 6

3) Fonctionnement 7

Panneau de contrôle.... 7

Description du lave vaisselle.... 7

4) Avant la première utilisation 8

Remplissage du sel dans l'adoucisseur.... 8

Remplissage du réservoir de liquide de Rinçage.... 9

Fonction du détergent 10

5) Chargement des paniers.... 12

6) Démarrage du programme de lavage

Tableau des cycles de lavage 14

Mise en marche.... 15

Changer le programme.... 15

A la fin du cycle de lavage.... 15

7) Nettoyage et entretien.... 16

8) Instructions d'installation 18

Mise en place.... 18

Alimentation en eau et branchements électriques.... 18

9) Guide du dépannage rapide.... 20

Avant d'appeler un réparateur.... 20

Spécifications techniques.... 23

Schéma électrique.... 24

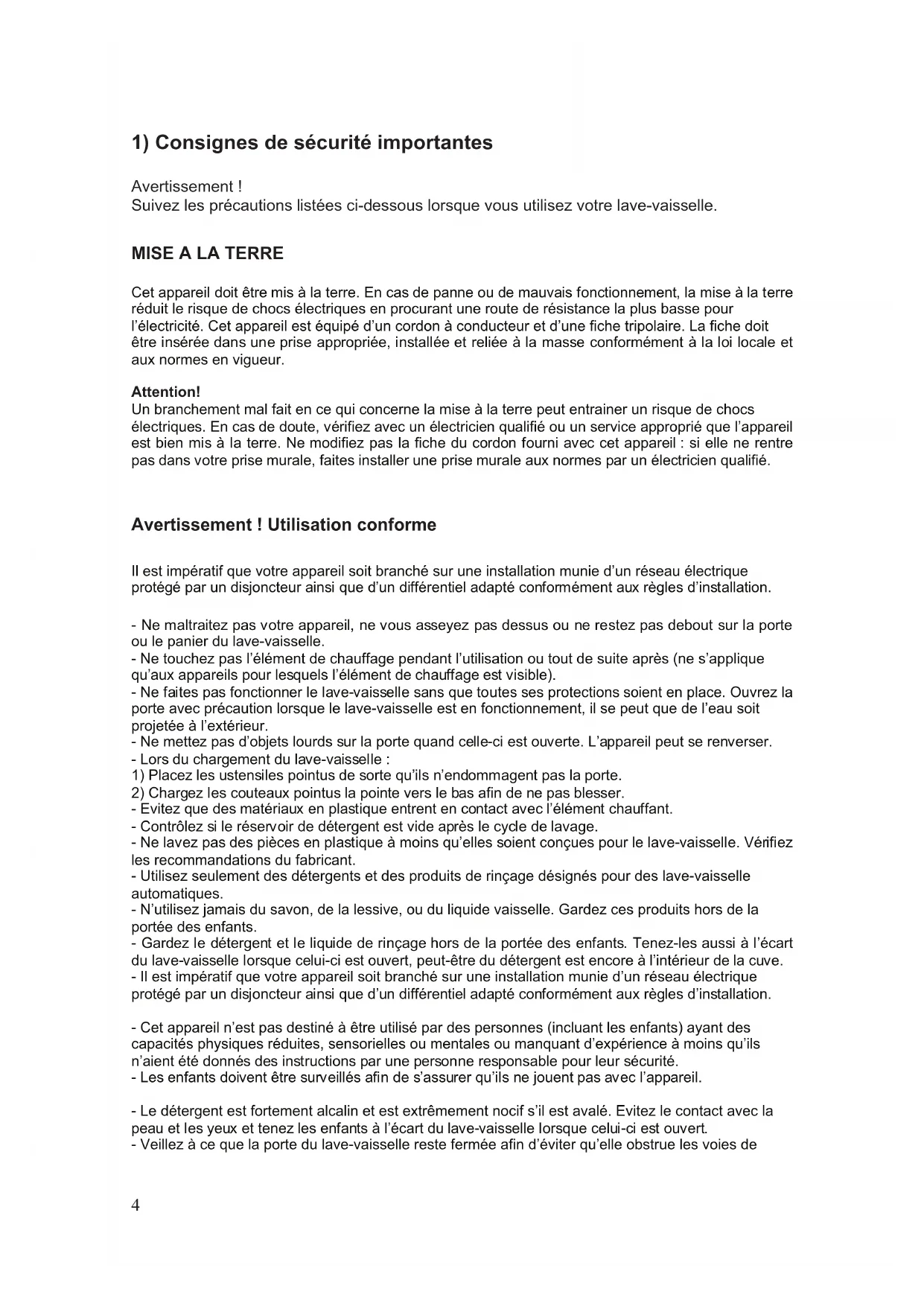

1) Consignes de sécurité importantes

Avertissement !

Suivez les précautions listées ci-dessous lorsque vous utilisez votre lave-vaisselle.

MISE A LA TERRE

Cet appareil doit être mis à la terre. En cas de panne ou de mauvais fonctionnement, la mise à la terre réduit le risque de chocs électriques en procurant une route de résistance la plus basse pour l'électricité. Cet appareil est équipé d'un cordon à conducteur et d'une fiche tripolaire. La fiche doit être insérée dans une prise appropriée, installée et reliée à la masse conformément à la loi locale et aux normes en vigueur.

Attention!

Un branchement mal fait en ce qui concerne la mise à la terre peut entrainer un risque de chocs électriques. En cas de doute, vérifiez avec un électricien qualifié ou un service approprié que l'appareil est bien mis à la terre. Ne modifiez pas la fiche du cordon fourni avec cet appareil : si elle ne rentre pas dans votre prise murale, faites installer une prise murale aux normes par un électricien qualifié.

Avertissement ! Utilisation conforme

Il est impératif que votre appareil soit branché sur une installation munie d'un réseau électrique protégé par un disjoncteur ainsi que d'un différentiel adapté conformément aux règles d'installation.

- Ne maltraitez pas votre appareil, ne vous asseyez pas dessus ou ne restez pas debout sur la porte ou le panier du lave-vaisselle.

- Ne touchez pas l'élément de chauffage pendant l'utilisation ou tout de suite après (ne s'applique qu'aux appareils pour lesquels l'élément de chauffage est visible).

- Ne faites pas fonctionner le lave-vaisselle sans que toutes ses protections soient en place. Ouvrez la porte avec précaution lorsque le lave-vaisselle est en fonctionnement, il se peut que de l'eau soit projetée à l'extérieur.

- Ne mettez pas d'objets lourds sur la porte quand celle-ci est ouverte. L'appareil peut se renverser.

- Lors du chargement du lave-vaisselle :

1) Placez les ustensiles pointus de sorte qu'ils n'endommagent pas la porte.

2) Chargez les couteaux pointus la pointe vers le bas afin de ne pas blesser.

- Evitez que des matériaux en plastique entrent en contact avec l'élément chauffant.

- Contrôlez si le réservoir de détergent est vide après le cycle de lavage.

- Ne lavez pas des pièces en plastique à moins qu'elles soient conçues pour le lave-vaisselle. Vérifiez les recommandations du fabricant.

- Utilisez seulement des détergents et des produits de rinçage désignés pour des lave-vaisselle automatiques.

- N'utilisez jamais du savon, de la lessive, ou du liquide vaisselle. Gardez ces produits hors de la portée des enfants.

- Gardez le détergent et le liquide de rinçage hors de la portée des enfants. Tenez-les aussi à l'écart du lave-vaisselle lorsque celui-ci est ouvert, peut-être du détergent est encore à l'intérieur de la cuve.

- Il est impératif que votre appareil soit branché sur une installation munie d'un réseau électrique protégé par un disjoncteur ainsi que d'un différentiel adapté conformément aux règles d'installation.

- Cet appareil n'est pas destiné à être utilisé par des personnes (incluant les enfants) ayant des capacités physiques réduites, sensorielles ou mentales ou manquant d'expérience à moins qu'ils n'aient été donnés des instructions par une personne responsable pour leur sécurité.

- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

- Le détergent est fortement alcalin et est extrêmement nocif s'il est avalé. Evitez le contact avec la peau et les yeux et tenez les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.

- Veillez à ce que la porte du lave-vaisselle reste fermée afin d'éviter qu'elle obstrue les voies de

passage (risque de trébuchage)

- Lorsqu'il s'avère nécessaire de remplacer le câble d'alimentation si le cordon d'alimentation est endommagé, utilisez un câble du même type que vous trouverez auprès d'un centre agréé du Service Après-Vente. Le câble devra être remplacé par un technicien spécialisé pour éviter tout risque de danger.

- Enlevez la porte du lave-vaisselle avant la mise au rebut.

- Débarrassez-vous de votre emballage en toute sécurité.

- Utilisez seulement l'appareil pour son but destiné.

- Pendant l'installation, le câble ne peut pas être plié excessivement ni écrasé.

- N'altérez pas les commandes.

- L'appareil doit être connecté à l'arrivée d'eau à l'aide des nouveaux tuyaux et les anciens tuyaux ne peuvent pas être réutilisés.

- Le nombre maximal de couverts lavables est 6.

La pression maximale de l'arrivée d'eau est 1 Mpa.

La pression minimale de l'arrivée d'eau est 0,04 Mpa.

LISEZ ET SUIVEZ CES CONSIGNES DE SECURITE ET CONSERVEZ CES INSTRUCTIONS

2) Mise au rebut

Attention au recyclage correct de ce produit conformément à la directive européenne 2002/96/CE.

Une fois accompli la vie fonctionnelle de cet appareil, son recyclage doit être fait séparément des déchets urbains. Il doit être fait dans les centres spécifiques disponibles des municipalités ou des revendeurs fournissant un tel service.

Le recyclage séparé d'un appareil électrique domestique signifie éviter les conséquences négatives possibles sur l'environnement et la santé publique, permettant un recyclage correct et une importante économie d'énergie et de ressources.

Pour insister sur ce fait, le symbole repris sur le produit et dans les instructions signifie que vos équipements électriques et électroniques doivent, en fin de vie, être recyclés séparément des déchets ménagers.

NE JETEZ PAS CE PRODUIT AU MILIEU DES ORDURES MENAGERES NE FAISANT PAS L'OBJET DE TRI SELECTIF. LA COLLECTE DE CE GENRE DE DECHET NECESSITE UN TRAITEMENT SPECIAL.

3) Fonctionnement

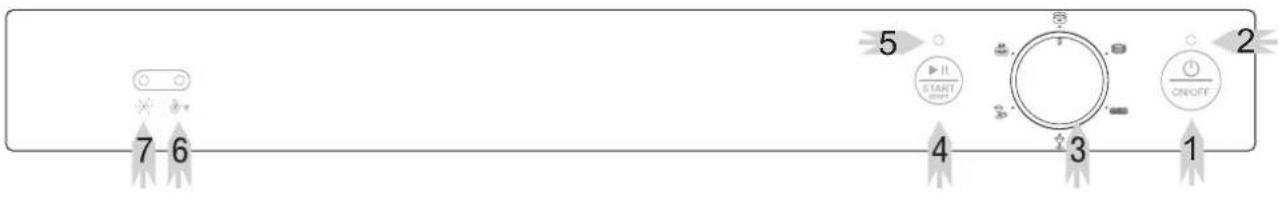

Panneau de contrôle

7 6 5 START 4 3 ON/OFF 1 2

1- Interrupteur Marche / Arrêt pour mettre en marche et éteindre l'appareil.
2- Témoin de mise en marche
3- Sélecteur de programmes de lavage : tourner pour choisir le cycle.
4- Bouton Démarrage/Pause
5- Témoin lumineux marche/pause : éteint quand en standby ou lorsque le cycle est terminé. Clignotant durant le cycle de lavage. Allumé quand la porte est ouverte pendant un cycle de lavage ou lorsque le cycle est en pause.
6- Témoin de sel : s'allume lorsque la réserve doit être remplie
7- Témoin de liquide de rinçage : s'allume lorsque la réserve doit être remplie

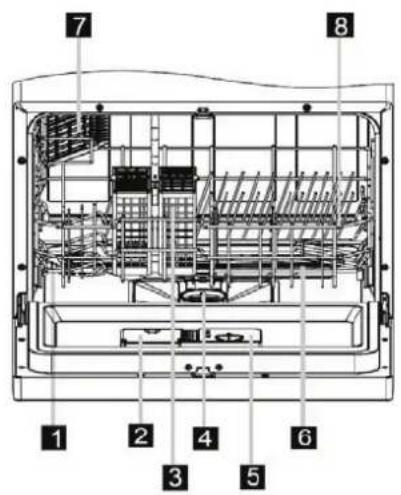

Description du lave vaisselle

7 8 1 2 4 6 3 5

1. Réserve de sel
2. Distributeur de détergent
3. Panier à couverts
4. Filtre de lavage

5. Distributeur de liquide de rinçage

6. Bras d'aspersion

7. Plateau à tasses
8. Panier

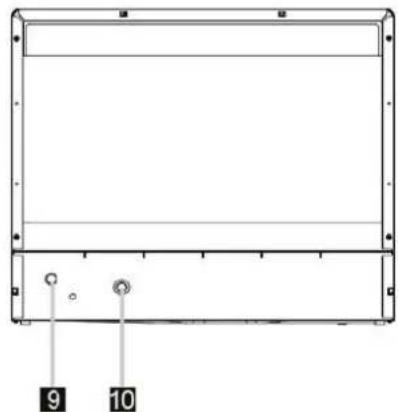

9. Branchement d'évacuation d'eau
10. Branchement d'arrivée d'eau

4) Avant la première utilisation

Si votre modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter cette section

Remplissage du sel dans l'adoucisseur

N'utilisez que du sel conçu spécialement pour lave vaisselle.

Le réservoir de sel se trouve sous le panier du bas et se remplit comme suit :

Attention ! N'utilisez que du sel spécial lave vaisselle. Tout autre type de sel non spécifiquement destiné aux lave vaisselle en particulier le sel de table, pourrait endommager l'adoucisseur. Le fabriquant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel et déclinera toute responsabilité quant aux dommages causés.

Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après. Cela évitera toute corrosion due à la présence au fond de l'appareil de grains de sel ou d'eau salée ayant légèrement débordé.

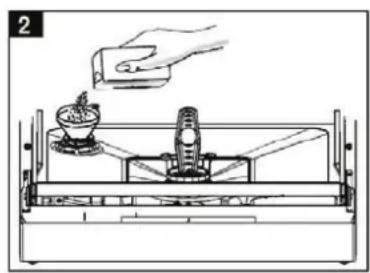

Open

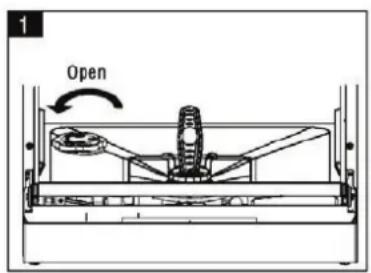

a) Retirez la panier du bas et dévissez du réservoir de sel (1)
b) Si vous remplissez le réservoir pour la première fois, remplissez 2/3 de son volume avec de l'eau (environ 500 ml) (2)
c) Placez le bout de l'entonnoir (fourni) dans le trou et versez environ 1 kg de sel. Il est normal qu'une petite quantité d'eau puisse sortir du réservoir de sel.
d) Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre.
e) En général, le témoin lumineux signalant qu'il n'y a plus de sel s'éteindra entre 2 et 6 jours après que le réservoir a été rempli de sel.
f) Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Si vous ne le faites pas, des parties importantes de l'appareil, le filtre, la pompe entre autres pourraient être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.

Remarque :

• Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.
• Si votre modèle ne comporte pas de témoin lumineux pour le sel sur le panneau de contrôle, vous pouvez savoir à peu près quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectuées.
• Si le sel a un peu débordé au remplissage, lancez un programme de rinçage pour retirer le sel en excès.

Remplissage du réservoir de liquide de rinçage

Fonction du liquide de rinçage :

Le liquide de rinçage est automatiquement déversé lors du dernier rinçage pour que le rinçage soit le meilleur possible et pour un séchage sans traces sur la vaisselle.

Attention ! N'utilisez que du liquide de rinçage de marques reconnues pour votre lave vaisselle.

Quand faut-il rajouter du liquide de rinçage :

S'il n'a pas de témoin lumineux d'alerte correspondant sur le panneau de contrôle, vous pouvez savoir s'il faut rajouter du liquide de rinçage en regardant la couleur de l'indicateur « C » situé à côté du bouchon. Lorsque le réservoir du liquide de rinçage est plein, l'indicateur optique est complètement noir. Au fur et à mesure que le niveau baisse, la taille du point noir diminue. Ne laissez jamais le niveau du liquide de rinçage baisser au-delà de ¼ plein.

¼ plein. Rajoutez du liquide pour ne pas avoir de traces sur la vaisselle

O

vide

12

1) Pour ouvrir de distributeur, tournez le bouchon dans le sens indiqué par la flèche « open » (gauche) et retirez-le.
2) Versez le liquide de rinçage dans le distributeur, en faisant attention de ne pas trop en mettre.
3) Remettez le bouchon en place, en alignant avec la flèche « open » et en tournant vers la gauche « closed » (droite)

Le liquide de rinçage est émis durant le dernier rinçage afin d'empêcher l'eau de former des dépôts sur votre vaisselle. Cela améliore aussi le séchage en permettant l'eau de se glisser facilement de la vaisselle.

Votre lave-vaisselle est conçu pour utiliser du liquide de rinçage. Le distributeur se situe sur la paroi intérieure de la porte, juste à côté du distributeur de détergent. Pour remplir le distributeur, ouvrez le couvercle et versez le liquide de rinçage dans le distributeur jusqu'à l'indicateur de niveau de détergent devienne noir. Le contenu du réservoir est de 110 ml.

Faites attention à ne pas trop remplir le distributeur, sinon le lave-vaisselle va former trop de mousse. Nettoyez les bords du lave-vaisselle en éliminant toute trace de détergent. N'oubliez pas de mettre le chapeau du distributeur avant de fermer la porte.

Si vous avez de l'eau douce, vous n'avez pas besoin de liquide de rinçage. Cela peut produire un voile blanc ou des gouttes d'eau sur votre vaisselle.

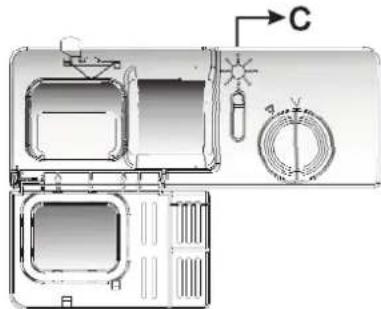

Réglage du distributeur de liquide de rinçage :

manette de réglage ↑ MAX

Durant le rinçage final, le lave-vaisselle émet une quantité précise de liquide de rinçage. Comme pour le détergent, la quantité de liquide de rinçage nécessaire dépend de la dureté de l'eau. Trop de liquide de rinçage peut conduire à une formation excessive de mousse et un voile laiteux demeure sur les verres. Si vous avez de l'eau douce, vous n'avez pas besoin de liquide de rinçage. Si vous avez rempli le distributeur avec du liquide de rinçage tout de même, vous pouvez diluer avec la même quantité d'eau.

Le distributeur a six réglages. Commencez toujours avec le réglage '4'. S'il s'avère qu'il y a des tâches, augmentez la quantité de liquide de rinçage en enlevant le chapeau du distributeur et en tournant le réglage à '5'. Si la vaisselle reste entachée, mettez le réglage plus haut. Le réglage recommandé est la position « 4 » (le réglage usine est « 4 »).

Remarque : Augmentez la dose si vous voyez des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des tâches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et verres.

Fonction du détergent

Les détergents et leurs ingrédients chimiques sont nécessaires pour retirer la saleté, le dissoudre et l'évacuer hors de la machine. La plupart des détergents de qualité dans le commerce sont capables de remplir cette mission.

Les détergents concentrés :

Les détergents existent en deux catégories, selon leur composition chimique :

- classiques : détergents alcalins avec ingrédients caustiques

Concentrés avec peu d'alcalins mais des enzymes naturels

L'utilisation de programmes de lavage « normaux » en combinaison avec des détergents concentrés limite la pollution et est bonne pour votre lave vaisselle ; Ces programmes de lavage sont conçus spécifiquement pour des propriétés dissolvantes des enzymes contenus dans ces détergents concentrés. Pour cette raison le choix de programmes « normaux » et de détergents concentrés permet d'obtenir un très bon résultat, qu'on ne pourrait obtenir sinon qu'en choisissant des programmes de type « intensif ».

Les détergents en tablettes :

Selon la marque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes, choisissez donc des programmes longs, pour être sûr que tous les résidus de détergent auront pu être éliminés.

Distributeur de détergent :

Vous devez rajouter du détergent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournis dans le tableau des cycles de lavage. Votre lave vaisselle nécessite moins de détergent et de liquide de rinçage qu'un lave vaisselle normale ? En général, une seule cuillère à soupe de détergent est nécessaire pour une charge de vaisselle normale. Augmentez cependant la dose en cas de vaisselle particulièrement sale. Ajoutez toujours le détergent juste avant de démarrer le lave vaisselle, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.

Quantité de détergent à utiliser :

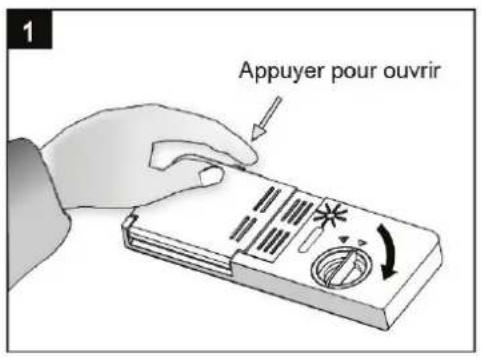

1 Appuyer pour ouvrir

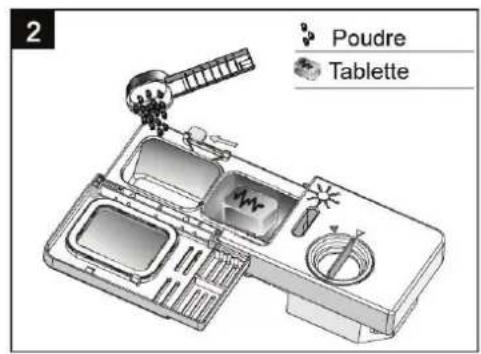

2 Poudre Tablette

Remarque : si le couvercle est fermé, appuyez sur le bouton d'ouverture, le couvercle s'ouvre par ressort

Ajoutez le détergent juste avant de démarrer le cycle de lavage.

N'utilisez que des détergents de marque pour votre lave vaisselle.

AVERTISSEMENT : Le détergent pour lave vaisselle est corrosif ! Gardez-le hors de la portée des enfants.

N'utilisez que du détergent conçu spécifiquement pour lave vaisselle. Conservez-le au frais et au sec. Ne mettez le détergent en poudre dans le lave vaisselle que juste avant de démarrer le programme de lavage.

Ajout du détergent :

Remplissez le compartiment du distributeur de détergent avec du détergent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite :

A – Emplacement du détergent pour le cycle de lavage principal.

B – Emplacement du détergent pour le cycle de prélavage.

A B

Veuillez suivre les indications du fabricant concernant le dosage et la conservation du détergent. Ces informations se trouvent sur l'emballage du détergent.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se bloque.

En cas de vaisselle particulièrement sale, mettez une dose de détergent supplémentaire dans le compartiment de prélavage. Ce détergent sera utilisé pendant la phase de prélavage.

Remarque : Vous trouverez les informations relatives à la quantité de détergent à utiliser pour le programme unique à la dernière page.

Veuillez noter que les différences sont possibles en fonction du degré de saleté et la dureté de l'eau utilisée.

Veuillez aussi suivre les recommandations du fabricant figurant sur les paquets de détergents.

5) Chargement des paniers

Suivez les instructions suivantes pour une meilleure performance de votre lave vaisselle.

Les caractéristiques et l'apparence des paniers peuvent varier selon le modèle.

ATTENTION ! Avant et après chargement des paniers :

Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poêles oui casseroles. Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

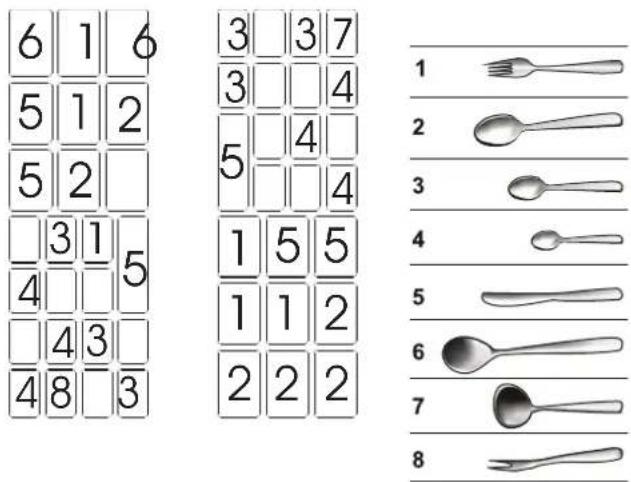

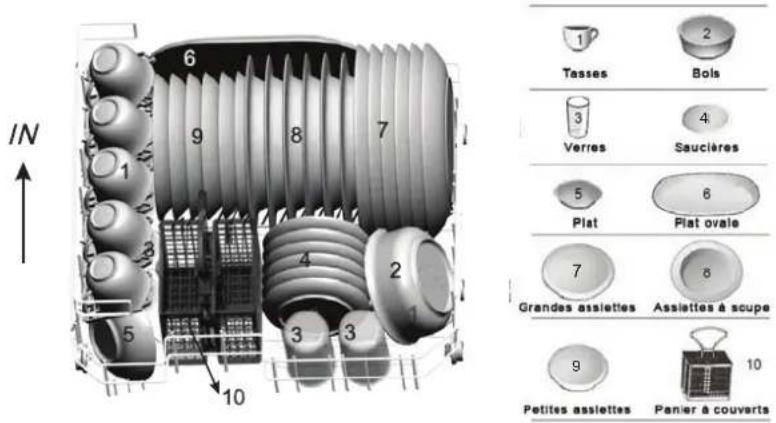

Disposez la vaisselle dans le lave vaisselle comme suit :

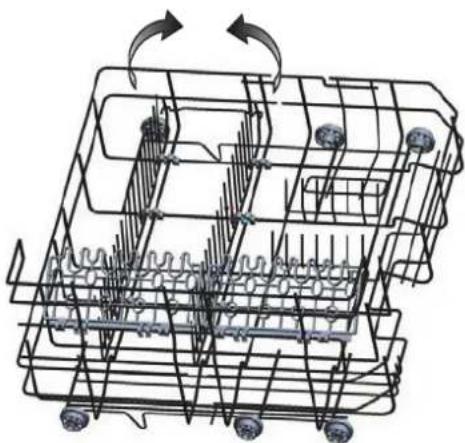

1- Les articles tels que les tasses, verres, casseroles, poêles, etc.. se placent à l'envers.
2- Ceux qui comportent des courbes ou des creux, mettez-les de biais pour que l'eau puisse s'écouler.
3- Tous les ustensiles doivent être disposés avec soin pour qu'ils ne puissent pas se renverser.
4- Tous les ustensiles doivent être disposés de manière à ce que les bras asperseurs puissent se mouvoir sans obstruction pendant le lavage.

Les petits articles ne doivent pas être passés au lave vaisselle car ils pourraient facilement tomber hors du panier.

• Chargez les articles creux comme les poêles, les tasses et les verres, etc.. avec leur ouverture dirigée vers le bas pour que l'eau ne puisse pas s'accumuler dans le contenant ou tout autre partie creuse à la base.
• Les articles de vaisselle et les couverts ne doivent pas être les uns sur les autres et ne doivent pas se recouvrir.
• Pour éviter tout dommage aux verres, ne les laissez pas se toucher.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
• Le panier du haut est conçu pour le nettoyage des articles les plus délicats tels que les verres, les tasses.
• Les couteaux à lame longue constituent un danger s'ils sont rangés pointe vers le haut !
• Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.
• Ne surchargez pas votre lave vaisselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Chargement du panier:

Positionnez la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

IN 1 2 3 4 5 6 7 8 9 10 Tasses Bois Verres Saucières 5 6 Plat Plat ovale 7 8 Grandes assiettes Assiettes à scupe 9 10 Petites assiettes Panier à couverts

Il est préférable de mettre les plats à servir et les couvercles sur le côté pour éviter de bloquer la rotation du bras asperseur supérieur.

Nous vous rappelons que :

- Les casseroles, saladiers, etc... doivent toujours être placés à l'envers. - Les articles présentant des parties creuses doivent être placés de biais pour que l'eau puisse s'évacuer.

- Le panier comprend des pointes repliables pour permettre de placer plus de casseroles et poêles, ou des articles de plus grande taille.

Les couverts doivent être placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte divers compartiments, les cuillères doivent être disposées séparément dans les trous prévus à cet effet, et les ustensiles les plus longs doivent être placés à plat sur le devant du panier du haut comme indiqué sur la photo.

6 1 6 5 1 2 5 2 3 1 5 4 3 4 8 3 3 3 7 3 4 5 4 1 5 5 1 1 2 2 2 2 1 2 3 4 5 6 7 8

1. fourchettes
2. cuillères à soupe
3. cuillères à dessert
4. cuillères à café
5. couteaux
6. cuillères à plat
7. louche
8. fourchettes de service

ATTENTION!

Ne laissez aucun couvert traverser jusqu'à toucher le fond du lave vaisselle. Disposez toujours les ustensiles pointus la pointe vers le bas.

Ne conviennent pas :

• Les couverts avec manches en bois, corne, porcelaine ou nacre.
• Les articles en plastique ne résistant pas à la chaleur
• Les couverts anciens comportant des parties collées qui ne résistent pas à la chaleur.
• Couverts et vaisselles soudés
• Articles en cuivre ou en étain.
• Articles en cristal
• Articles en acier ayant tendance à rouiller
• Assiettes et plats en bois
• Articles en fibres synthétiques

Conviennent dans une certaine mesure :

• Certains verres qui blanchiront après un certain nombre de cycles de lavage
• Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
• Les décors sérigraphiés sur la vaisselle peuvent se décolorer avec les lavages fréquents.

6) Démarrage du programme de lavage

Tableau des cycles de lavage

Programme	Informations pour le choix du programme	Description du cycle	Détergent Pré/princ.	Durée du cycle (min)	Energie (Kwh)	Eau (L)
Intensif	Pour des vaisselles très sales, en particulier des casseroles, cocottes et poêles avec des résidus de nourriture séchés	Prélavage (50°C)RinçageLavage (70°)Rinçage chaudSéchage	3/15g 145 0.94 11
Normal	Pour la vaisselle raisonnablement sal, par ex. assiettes, verres, poêles pas trop sales.Convient pour un usage journalier	PrélavageRinçageLavage (60°C)Rinçage chaudSéchage	3/15g 125 0.70 8.4
Eco	Pour la vaisselle peu sale, par ex. assiettes, verres et poêles peu sales	PrélavageLavage (50°C)Rinçage chaudSéchage	3/15g 170 0.61			7.0
Verres	Cycle de lavage économique et rapide à utiliser pour des articles délicats, sensibles à haute température	PrélavageLavage (45°C)Rinçage chaudSéchage	15g 75 0.48 6.8
Rapide	Un programme rapide pour une vaisselle peu sale ne nécessitant pas de séchage	Lavage (40°C)Rinçage chaud	15g 30 0.6		30
Trempage	Pour rinçer la vaisselle que vous envisagez de laver un petit peu plus tard	Prélavage - 14 0.01 2.1

Remarque : Les programmes test sont en conformités avec la norme EN50242.

Mise en marche

- Lancer un cycle de lavage :

1) Sortez le panier et chargez la vaisselle.
Rentrez le panier
2) Ajoutez le détergent (voir le paragraphe « sel, détergent et liquide de rinçage »)
3) Insérez la fiche d'alimentation dans la prise murale. Le courant électrique doit être de type alternatif 220-240 V / 50Hz, les spécifications de prise est 10A 250V alternatif.
Vérifiez que le robinet d'arrivée d'eau est ouvert et délivre la puissance maximum.
4) Fermez la porte et appuyez sur le programme de lavage désiré (voir « tableau de cycle de lavage »). Appuyez ensuite sur le bouton Marche / Arrêt.

Remarque : Un click est entendu quand la porte est parfaitement fermée.

Lorsque le lavage est terminé, vous pouvez éteindre en appuyant du le bouton Marche/arrêt

Changer le programme

1) Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Sinon le détergent a pu déjà se répandre et l'eau déjà s'évacuer.
Dans ce cas, il faut remettre du détergent dans le compartiment (voir « ajout du détergent »).
2) Appuyez sur la touche Démarrage/Pause plus de 3 secondes, la machine se met en mode veille, vous pouvez alors changer le programme pour le cycle désiré (voit paragraphe « lancer un cycle de lavage »)
3) Le témoin lumineux du Démarrage / Pause vous indique l'état de fonctionnement du lave vaisselle :
a) Lumière éteinte......veille
b) Lumière allumée......en fonctionnement
c) Lumière clignotante....pause

Remarque : Si vous ouvrez la porte, le programme de lavage s'interrompt momentanément (« pause »). Une fois la porte fermée et le bouton Démarrage / Pause appuyé, la machine se remettra à fonctionner après environ 10 secondes.

Une assiette oubliée ?

Vous pouvez rajouter une assiette ou autre article oublié tant que le compartiment du détergent ne s'est pas ouvert.

1- Appuyez sur le bouton Démarrage/Pause
2- Entrouvrez la porte du lave vaisselle pour stopper le programme en cours.
3- Une fois que le bras d'asperseur a cessé de tourner, vous pouvez ouvrir la porte et ajouter l'article oublié.
4- Refermez la porte et appuyer sur le bouton Démarrage/Pause, le lave vaisselle redémarre après 10 secondes environ.

A la fin du cycle de lavage

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes et stoppe. Eteignez l'appareil en appuyant sur le bouton Marche/Arrêt et ouvrez la porte et laissez-la entrouverte.

Attendez environ 14 heure avant de décharger le lave vaisselle pour éviter de manipuler la vaisselle et ustensiles encore chauds.

Ils sécheront également mieux ainsi.

Il est normal que le lave vaisselle soit mouillé à l'intérieur. Pour éviter que des gouttes d'eau tombent

du panier du haut sur le panier du bas, nous vous recommandons de vider le panier du bas et ensuite celui du haut.

Attention ! Quand vous ouvrez la porte, de l'eau chaude ou de la vapeur d'eau peut s'échapper de la porte et vous pourriez être brûlés.

7) Nettoyage et entretien

Système de filtration

Le filtre permet d'éviter que de gros restes de nourriture et autres objets puissent passer dans la pompe. Ces résidus pourraient bloquer le filtre, c'est pourquoi ils doivent être retirés.

Le système de filtration consiste en un filtre dégrossissant, un filtre plat (principal) et un micro filtre (fin).

3 2 1

1. Filtre plat Les particules d'alimentation et d'ordures coincées sont pulvérisées ici par un jet d'eau spécial sur le bras asperseur inférieur. 2. Filtre dégrossissant Les éléments plus gros, par exemple les morceaux d'os ou du verre, qui pourraient obstruer l'évacuation d'eau, sont piégés dans le gros filtre. Pour enlever les résidus dans ce filtre, pressez doucement les languettes au dessus de ce filtre et soulevez-le. 3. Microfiltre Ce filtre retient les particules de nourriture et de saleté dans le puisard pour éviter qu'elles se redéposent sur la vaisselle en cours de lavage

Inspectez les filtres pour vérifier qu'il n'y a pas d'obstruction après chaque utilisation

En dévissant le filtre dégrossissant, vous pouvez retirer l'ensemble du système de filtration.

Retirez tout résidu de nourriture et nettoyez les filtres à l'eau courante et à l'aide d'une brosse de ménage.

Dispositif de filtration :

Le dispositif de filtration permet de retirer efficacement les particules de nourriture de l'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle.

Pour une performance et un résultat optimal, le filtre doit être nettoyé régulièrement. Pour cette raison, c'est une bonne idée de retirer tout résidu important de nourriture pris dans le filtre après chaque cycle de lavage, en rinçant le récipient et le filtre en demi-cercle à l'eau courante. Pour retirer le dispositif de filtration, tirez l'anse du récipient vers le haut.

Attention ! N'utilisez jamais votre lave vaisselle sans ses filtres bien en place. Un mauvais positionnement des filtres peut réduire la performance de votre appareil et endommager la vaisselle.

1 Open

Nettoyage des bras asperseurs

Il est nécessaire de nettoyer les bras asperseurs régulièrement pour retirer les produits chimiques liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

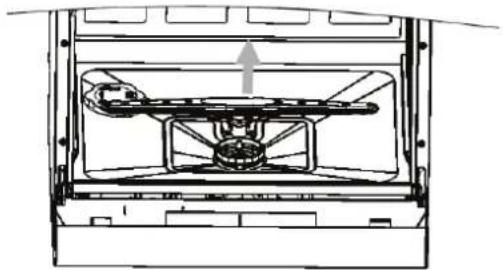

Pour retirer le bras asperseur du bas, retirez-le en tirant vers le haut.

Laver les bras dans de l'eau savonneuse chaude et nettoyez-les avec une brosse douce. Remettez-les bien en place après les avoir bien rincé.

Entretien du lave vaisselle

• Le panneau de contrôle peut être nettoyé juste à l'aide d'un chiffon légèrement humide et faites sécher.
• Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour appareils ménagers.
• N'utilisez jamais d'objets pointus, de paille de fer ou de produits abrasifs sur quelque partie que ce soit du lave vaisselle.
• Pour nettoyer les bords autour de la porte, n'utilisez qu'un chiffon doux, humide et chaud.
• Pour éviter que l'eau pénètre dans le dispositif de vérouillage de porte et atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

Protection contre le gel

Si votre lave vaisselle est placé dans un endroit non chauffé pendant l'hiver, veiller :

• Débrancher le cordon d'alimentation
• Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'adduction d'eau.
• Evacuer l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau (utilisez une bassine pour récupérer l'eau)
• Rebranchez le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau

- Retirez le filtre dans le fond de la cuve et retirez l'eau du puisard avec une éponge

Pour garder votre lave vaisselle en bon état

- Après chaque lavage :

Après chaque cycle de lavage, fermez l'arrivée d'eau et laissez la porte entrouverte pour éviter l'humidité et des odeurs à l'intérieur.

- Débranchez le courant :

Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.

- Pas de solvants et de produits nettoyants abrasifs :

Pour nettoyer l'extérieur et les parties en caoutchouc du lave vaisselle, n'utilisez aucun solvant ou produits de nettoyage abrasifs.

N'utilisez qu'un chiffon doux, humide et chaud.

Pour retirer des taches, utilisez un chiffon légèrement humidifié avec de l'eau eu du vinaigre, ou un produit spécifiquement conçu pour les lave vaisselle.

- En cas de non-utilisation prolongé :

Nous vous recommandons d'effectuer un cycle de lavage avec le lave vaisselle vide puis de débrancher le coron d'alimentation, fermez l'arrivée d'eau et de laisser la porte entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.

- Déplacer l'appareil :

Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

- joints :

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints.

Un nettoyage régulier des joints ave une éponge humide permet de prévenir l'apparition d'odeurs.

8) Instructions d'installation

Attention ! Coupez le courant avant toute installation afin d'éviter les chocs électriques. Ne pas le faire peut entrainer un danger.

Mise en place

- Enlevez l'appareil de son emballage

- Placez le lave vaisselle à la place désirée. Sa face arrière (dos) doit toucher le mur derrière lui et les côtés se placent le long du mur ou des meubles contigus. Le lave vaisselle comporte des tuyaux d'arrivée et d'évacuation d'eau à l'arrière qui peuvent se placer à gauche ou à droite pour faciliter l'installation.

Alimentation en eau et branchements électriques

La connexion de l'appareil à l'eau et à l'électricité doit se faire par un technicien spécialisé.

Alimentation en eau

Connection eau froide :

Branchez le tuyau d'arrivée d'eau froide sur un embout fileté de 19 mm et assurez-vous que le branchement est bien serré.

Si les tuyauteries sont neuves ou si elles n'ont pas été utilisées pendant un certain temps, laissez couler l'eau pour vérifier si elle est propre. Cette précaution permet d'éviter le risque d'obstruction de l'arrivée d'eau et les dégâts correspondants que cela peut causer à l'appareil.

Connection eau chaude :

L'approvisionnement en eau peut également se faire sur le réseau d'eau chaude tant que la température n'excède pas 60°C.

Dans ce cas, le cycle de lavage sera raccourci de 15 minutes et l'efficacité du lavage légèrement réduit.

La connexion doit être fait sur la ligne d'eau chaude selon le même processus que la connexion d'eau froide.

Attention ! Dans le but de ne pas avoir plus d'eau qui stagne dans le tuyau d'arrivée, veuillez fermer le robinet après usage du lave vaisselle (pas applicable pour les modèles équipés d'aquastop).

Evacuation d'eau

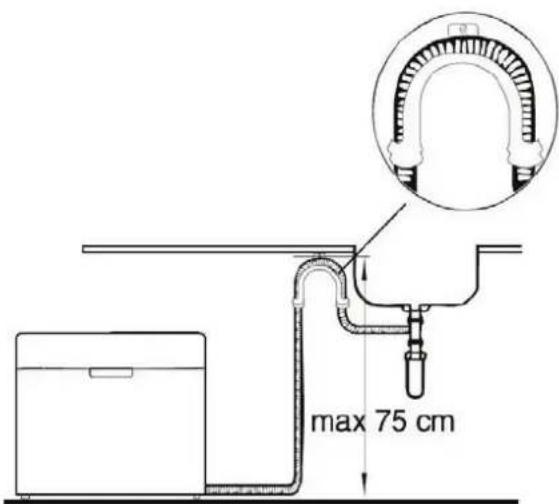

Introduisez le tuyau de vidange dans une conduite de vidange d'un diamètre de 4 cm minimum, ou déposez-le directement dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez le support en plastique prévu à cet effet fourni avec l'appareil qui peut être fixé sur le mur ou le plan de travail. Le haut du tuyau doit se trouver à une hauteur maximale de 75 cm et ne doit pas être immergé dans l'eau.

Si la longueur du tuyau n'est pas assez longue, vous pouvez rallonger le tuyau d'évacuation avec un tuyau de type similaire. La rallonge ne doit pas faire plus de 4 mètres de long ; sinon la performance du lave vaisselle pourrait être diminuée.

max 75 cm

Attention!

Pour votre sécurité, n'utilisez aucune rallonge ou adaptateur de prise avec cet appareil.

Sous aucun prétexte, vous ne devez retirer ou couper le branchement à La terre du cordon d'alimentation.

Connexion électrique

• Avant de mettre le cordon d'alimentation, veuillez vérifier que la prise est conforme aux normes. Utilisez le type de fusible requis, le dispositif de surcharge ou le disjoncteur recommandé et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.
• Vérifiez également qu'il existe un branchement à la terre conforme avant utilisation.

Attention ! Un branchement mal fait en ce qui concerne la mise à la terre peut entrainer un risque de chocs électriques.

Consultez un électricien qualifié ou un installateur agréé en cas de doute sur la mise à la terre.

Ne modifiez pas la fiche d'alimentation fourni avec cet appareil. Si le cordon est endommagé, appelez un électricien qualifié ou un installateur agréé

Démarrer le lave vaisselle

Avant de démarrer le lave vaisselle, vérifiez les points suivants :

• Le lave vaisselle est installé correctement et bien à plat.
• Le robinet d'adduction d'eau est ouvert
• Il n'y a pas de fuites au niveau des branchements de tuyaux d'eau
• Les fils électriques sont branchés correctement
• Le lave vaisselle est alimenté en électricité
• Il n'y a pas d'obstructions ou de nœuds sur les tuyaux d'arrivée et d'évacuation d'eau
• Tous les emballages et imprimés ont été retirés du lave vaisselle

Attention ! Après installation, veuillez à bien conserver ce manuel, il peut être utile à tout utilisateur

9) Guide du dépannage rapide

Attention ! S'il y a un débordement d'eau, coupez l'arrivée d'eau avant d'appeler le réparateur. S'il y a encore de l'eau dans le fond du lave vaisselle à cause d'un débordement ou d'une fuite, l'eau en excès doit être vidée avant que vous remettiez en marche l'appareil.

Avant d'appeler un réparateur

Consultez le tableau qui suit, cela peut vous éviter de faire appel à un réparateur.

Problème Causes possibles Solution

Le lave-vaisselle ne démarre pas	Le fusible est fondu ou le disjoncteur s'est déclenché	Remplacez le fusible ou relancez le disjoncteur. Débranchez tous les autres appareils qui seraient sur le même circuit que le lave vaisselle
	Le lave vaisselle n'est pas alimenté par le courant	Assurez-vous que l'appareil est branché et la porte est bien fermée Vérifiez si le cordon est bien branché dans la prise
	La pression d'eau est trop faible	Vérifiez si l'arrivée d'eau est bien
		connectée et que le robinet d'eau est ouvert
La pompe de vidange n'arrête pas	Débordement	Le système est conçu pour détecter un débordement. Il éteint la pompe de circulation et allume la pompe de vidange
	Filtre bouché	Vérifier l'état du filtre et nettoyez-le
	Tuyau de vidange coudé	Vérifier l'état du tuyau de vidange
Bruit	Quelques bruits audibles sont normaux distributeur de détergent	C'est le bruit de l'ouverture du
	Les ustensiles ne sont pas proprement rangés ou quelque vaisselle chose est tombé dans le panier Bourdonnement d'un moteur	Rangez correctement les pièces de Le lave-vaisselle n'a pas été utilisé régulièrement. Si vous ne l'employez pas fréquemment, n'oubliez pas de le remplir et vider chaque semaine, ce qui aidera à garder l'endroit humide.
Eau savonneuse dans la cuve	Détergent inapproprié	N'utilisez que du détergent spécial pour éviter la formation de mousse. Néanmoins, si cela arrive, ouvrez le lave-vaisselle et laissez la mousse se désagréger. Ajoutez 3 litres d'eau froide dans la cuve. Fermez (à loquet) le lave-vaisselle et démarrez le programme rinçage pour vidanger l'eau. Répétez si nécessaire. détergent immédiatement
Taches à l'intérieur de la cuve	Liquide de rinçage répandu	Toujours éliminer toute trace de liquide de rinçage qui aurait débordé
	Le détergent utilisé contenait un colorant	Vérifiez que le détergent ne contient pas de colorant
La vaisselle n'est pas séchée	Le distributeur de liquide de rinçage est vide	Remplissez le distributeur avec du liquide de rinçage
Assiettes et couverts mal lavés	Vous avez choisi un programme de lavage pas assez puissant Vous avez mal rangé la vaisselle	Sélectionnez un programme de lavage plus puissant Vérifiez si l'action d'ajout de détergent et le pivotement des bras d'aspersion n'est pas géné par des articles de lavage.
Taches et voiles sur les verres et couverts	1-l'eau extrêmement dure2-température d'arrivée basse3-surchargement du lave-vaisselle4-vaisselle mal rangée5-détergent en poudre vieux ou humide6-distributeur de liquide de rinçage vide7-dosage incorrect du détergent

Pour faire disparaître les taches sur les verres

1. Enlevez tous les ustensiles en métal du lave-vaisselle

		2. N'ajoutez pas du détergent3. Choisissez le cycle le plus long4. Mettez un cycle de lavage en route pour environ 18 à 22 minutes, après il se met en cycle normal5. Ouvrez la porte, versez 2 bols de vinaigre blanc dans le fond du lave vaisselle6. Fermez la porte et laissez compléter le cycle du lave-vaisselle. Si le vinaigre ne marche pas : répétez comme indiqué ci-dessus, versez 14 bol de cristaux d'acide citrique au lieu du vinaigre.
Opacité des verres	Combinaison d'eau douce et trop de détergent	Utilisez moins de détergent si vous avez de l'eau douce et sélectionnez le cycle le plus court et lavez la vaisselle
Fil jaune ou brun à l'intérieur	Taches de thé ou café	Prenez une solution d'un demi-bol de décolorant et 3 bols d'eau chaude pour remédier aux taches à la main ATTENTIONVous devez attendre 20 minutes après un cycle de lavage pour laisser refroidir l'élément chauffant avant de nettoyer l'intérieur, sinon vous risquez de brûler vos mains par exemple.
	Les dépôts de rouille dans l'eau peuvent causer un fil sur tous les verres filtre spécial.	Vous devez faire appel à une société d'adoucisseur d'eau pour obtenir un
Un voile laiteux sur la surface	Dépôts de minéraux dans l'eau dure	Prenez une éponge humide avec détergent pour nettoyer l'intérieur et portez des gants en caoutchouc.N'utilisez jamais de produits de nettoyage autre que le détergent.
Le couvercle du réservoir de détergent ne se ferme pas	Le bouton de réglage n'est pas dans la position OFF	Tournez le bouton de réglage vers la position OFF et glissez le verrou de la porte vers la gauche
Il reste du détergent dans le distributeur	La vaisselle bouche le distributeur	Rangez la vaisselle de nouveau
Vapeur	Phénomène normal	La vapeur est aperçue en dessous de la porte durant le séchage et le drainage d'eau
Des traces en noir et en gris sur la vaisselle	Des ustensiles en aluminium ont frotté contre les plats	Utilisez un produit de nettoyage non abrasif pour éliminer ces traces
Il reste de l'eau au fond de la cuve	Ceci est normal	Une petite quantité d'eau reste autour la sortie au fond de la cuve pour lubrifier.
Le lave vaisselle fuit	Il y a une fuite du lave-vaisselle	Distributeur trop rempli ou renversement du liquide de rinçage
	Le lave-vaisselle n'est pas bien positionné	Mettez-le à niveau
Le bouton Démarrage/Pause clignote rapidement	L'entrée de l'eau est plus longtempsDébordement	Les robinets ne sont pas ouverts ou l'eau est restreinte ou la pression est trop faible.Des éléments du lave vaisselle fuit

Technical Data Sheet

CODE	Désignation
ACL	Phase
ACN	Neutre
E	Terre
D/Ed	Distributeur
EV1	Electrovanne d'entrée
EV2	Electrovanne d'adoucisseur
EV3	Electrovanne de demi-charge
IAQS	Contact débordement
CB	Tableau de commandes
FM	Débit mètre
P2	Contact de protection du séchage
P0	Contact du niveau d'eau
P1	Contact du niveau d'eau
LSB	Indicateur de liquide de rincage
ISB	Détecteur de liquide de rincage
S2	Protection surchauffe
S1	Protection surchauffe
C	Condensateur
FUSE	Fusible
TS□	Thermostat C°
FAN	Veatilateur
TG	Bouton d'allumage
PS	Pompe de vidange
TM	Moteur de minuterie
ML	Pompe de cyclage (lavage)
LSS	Indicateur de niveau de sel
ISS	Détecteur de niveau de sel
LS	Témoin d'allumage
F	Filtre
ITR2	Fusible thermique
ITR1	Thermostat de sécurité
R	Résistance
DOOR	Contact de porte
IS	Contact de porte
RE	Sonde de température

CODE	Désignation
BU	Bleu
YE	Jaune
GN	Vert
WH	Blanc
RD	Rouge
BK	Noir
PK	Rose
GY	Gris
OR	Orange
BR	Brun
VT	Violet
PU	Mauve
CL	Clear
YE+GN	Bicolore jaune et vert
+	+ Bicolore

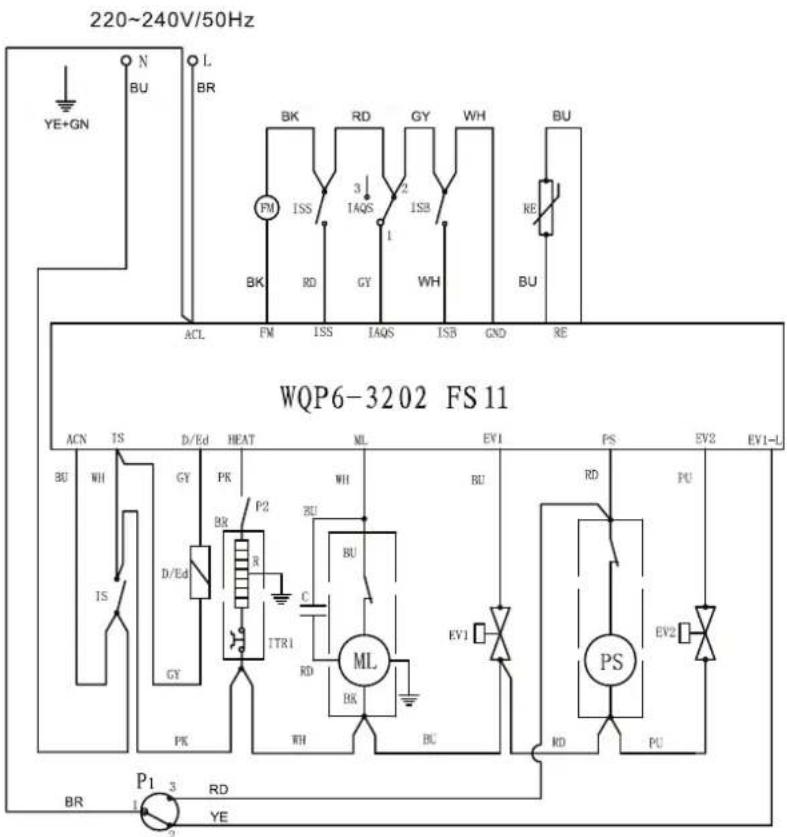

220~240V/50Hz YE+GN N BU L BR BK RD GY WH BU FM ISS 3 IAQS 2 ISB 1 WK RD GY WH RE BU ACL FM ISS IAQS ISB GND RE WQP6-3202 FS11 ACN IS D/Ed HEAT ML EV1 PS EV2 EV1-L BU WH GY PK P2 BR C ITR1 KL BU PD PH PY1 PD PH PL1 3 RD YE1-1 PK WH BU VD1 VD2 VD3 VD4 VD5 VD6 VD7 VD8 VD9 VD10 VD11 VD12 VD13 VD14 VD15 VD16 VD17 VD18 VD19 VD20
