D055D - Enceinte ONKYO - Notice d'utilisation et mode d'emploi gratuit

Marque	Onkyo
Modèle	D055D
Type de produit	Enceinte
Type d'enceinte	Réflexe de basse 2 voies
Impédance nominale	4 Ω
Puissance maximale admissible	70 W
Niveau de pression sonore	83 dB/W/m
Réponse en fréquence	55 Hz – 35 kHz
Fréquence de coupure	2,5 kHz
Capacité du coffrage	5,7 L
Dimensions (L × H × P)	154 × 245 × 258 mm (avec grille)
Poids	3,6 kg
Haut-parleur grave	12 cm cône N-OMF
Haut-parleur aigu	2,5 cm dôme
Bornes	Type banane
Grille	Détachable
Accessoires fournis	Câbles enceinte 1,8 m × 2, entretoises en liège × 8
Protection magnétique	Non-magnétique
Entretien	Chiffon doux et sec
Alimentation	Passive (via amplificateur)
Précautions d'usage	Éviter humidité, lumière directe, chocs
Utilisation prévue	Système audio domestique

FOIRE AUX QUESTIONS - D055D ONKYO

Comment brancher les enceintes ?

Avant de connecter les enceintes, débranchez l'amplificateur de la prise murale et réglez le volume au minimum. Utilisez les câbles fournis : dénudez l'extrémité, insérez l'âme dans la borne après avoir dévissé légèrement la vis, puis serrez. Respectez la polarité (+ avec +, - avec -) et évitez tout contact entre les fils pour éviter un court-circuit.

Quelle impédance d'amplificateur est requise ?

L'impédance nominale de l'enceinte est de 4 Ω. Utilisez un amplificateur compatible avec une impédance de 4 Ω pour des performances optimales.

Comment nettoyer les enceintes ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs, diluants, alcools ou solvants qui pourraient endommager la finition.

Puis-je placer les enceintes près d'un téléviseur ?

Oui, car ces enceintes sont dotées d'une protection non-magnétique, ce qui réduit les risques de décoloration ou de distorsion de l'image sur un téléviseur ou un moniteur d'ordinateur.

Que faire si un liquide est renversé sur les enceintes ?

Ne laissez pas d'eau ou d'autres liquides à proximité. Si un liquide est renversé, il peut endommager les haut-parleurs. Essuyez immédiatement avec un chiffon sec et faites vérifier l'appareil par un professionnel si nécessaire.

Comment retirer les grilles ?

Les grilles sont détachables. Retirez-les délicatement en tirant doucement sur les bords. Pour les remettre, alignez-les et poussez jusqu'à ce qu'elles s'enclenchent.

Les enceintes sont-elles identiques pour les canaux gauche et droit ?

Oui, les deux enceintes sont identiques. Vous pouvez utiliser indifféremment l'une pour la sortie gauche et l'autre pour la droite.

Quelle est la puissance maximale supportée ?

La puissance maximale à l'entrée est de 70 W. Assurez-vous que votre amplificateur ne dépasse pas cette puissance pour éviter d'endommager les haut-parleurs.

Puis-je utiliser ces enceintes avec un amplificateur 8 ohms ?

Oui, c'est possible mais la puissance délivrée sera réduite. Il est recommandé d'utiliser un amplificateur compatible 4 Ω pour profiter pleinement des performances.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également poser des questions sur la page produit.

MODE D'EMPLOI D055D ONKYO

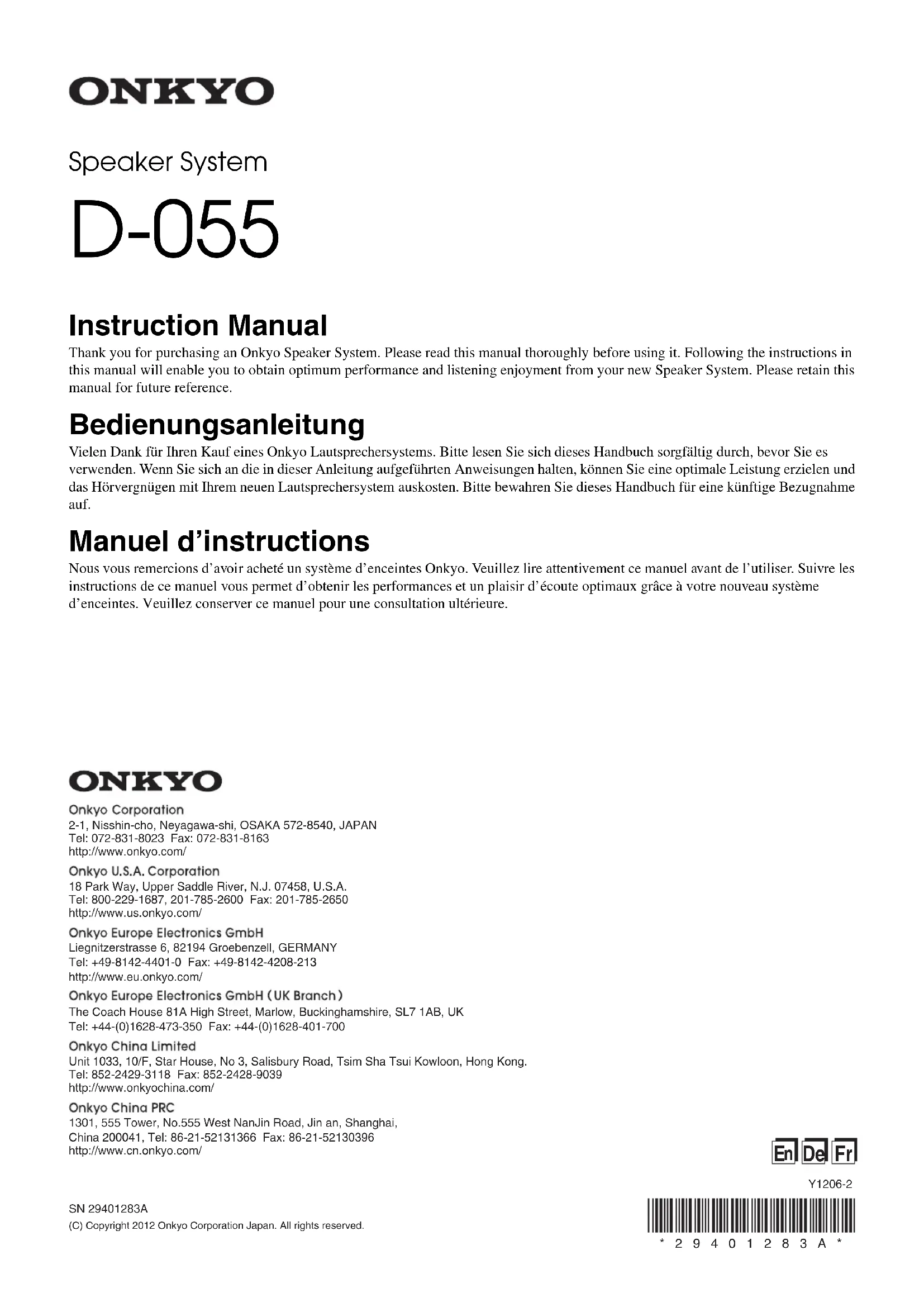

Manuel d'instructions

Nous you remercions d'avoir achet e un syste d'enceintes Onkyo. Veuillez lire attentivement ce manuel avant de I'utiliser. Suivre les instructions de ce manuel you permit d'obtenir les performances et un prise d'ecoute optimaux grace a touveau syste d'enceintes. Veuillez conserver ce manuel pour une consultation ulterieure.

ONKYO

Onkyo Corporation

2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: [phone] Fax: [phone]

http://www.onkyo.com/

Onkyo U.S.A. Corporation

Avant d'utiliser vos nouvelles enceintes

• Les caissons des enceintes sont en bois et sont de ce fait sensibles aux températures extrêmes et à l'humidité. Ne pas les utiliser dans des endroits exposés directement à la lumière du soleil ou humides, comme à proximé d'un climatiseur, humidificateur, en salle de bain ou en cuisine.
• Placez les enceintes sur des surfaces solides et planes. Les placer sur des surfaces inégales ou instables d'ou elle pourrait tomber et causer des dégats, affectera la qualité sonore.
• Ne laissiez pas d'eau ni d'autres liquides a coté des enceintes. Si un liquide est renversé sur elles, les enceintes de graves et d'augus à l'intérieur peuvent être endommagées.
• Ne manipulez pas les enceintes avec des mains humides ou mouillées.

Precautions

La lettre figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, qu'elle que soit la couleur du produit.

Les enceintes peuvent supporter la puissance d'entrée indiquée lorsqu'elles sont utilisées pour une restitution sociale normale. Si l'un des signaux suivants leur sont envoyés, même si la puissance d'entrée se situe dans la norme indiquée, un courant excessif peut traverser les bobines des enceintes, causant ainsi une brûlle ou unerupture des fils :

1. Le bruit entre les stations d'une radio FM non reglee.
2. Le son d'une cassette qui est en lecture avance rapide.
3. Lessons aigus crees par un oscillateur, un instrument de musique electronique,etc.
4. L'oscillation d'un amplificatcur.
5. Les tons de test spéciaux des CD de test audio, etc.
6. Les bruits sourds et les clics causés par le branchement ou le débranchement des cables audio. (éteignez toujours votre amplificateur avant de brancher ou de débrancher les cables.)
7. La réaction acoustique d'un microphone.

Les enceintes contiennent de puissants aimants. Ne placez pas d'objets metalliques, tels que tournevis, pres des enceintes car ils peuvent endommager le diaphragme de I'enceintes d'augus.

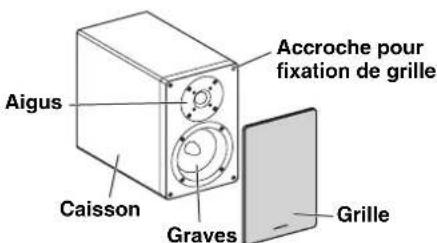

Découverte des enceintes

Les deux enceintes sontidentiques,ainsilimporpepeulaquellevous utilisez pour la sortie gauche ou droite.

Utilisation à proximate d'un téléviseur ou d'un ordinateur

Les téléviseurs et les moniteurs d'ordinateur sont des apparciels sensibles au magnétisme et sont susceptibles de subir une décoloration ou une distortion de l'image lorsque des enceintes conventionnelles sont placées à proximite. La décoloration peut également être causée par un aimant ou un outil de démagnetisation se trouvant trop pres de votre téléviseur ou de votre moniteur.

Retirer les grilles

Retirez

Remplacez

Utilisation des entretoises en liège

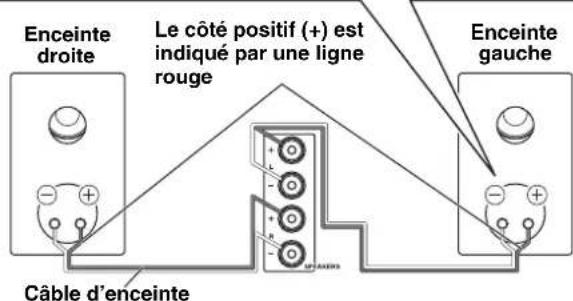

Branchement des enceintes

• Avant de connecter les enceintes, débranchez le cable d'alimentation de vos amplificateurs de la prise murale et reglez le volume au minimum.
  L'impédance nominale de l'enceinte est de 4 Ω. Vérifiez que vous branchez un amplificateur qui soit compatible avec une impédance de 4 Ω.
• Utilisez les cables pour enceintes fournis pour connecter les enceintes à votre amplificateur comme indiquedans l'illustration.

1. Pelez l'isolant de l'extrémité du cable de l'enceinte et entortiliez l'âme du cable.

1. Dévissez légèrement la vis de la borne et insérez le cable de l'enceinte dans le trou (jusqu'à ce que l'âme du cable soit

1. Serrez la vis de la borne.

Le type de bornes pour enceintes utilisées sur l'ampli-tuner et leur position dépend du modele. Veuillez vous reférer aux instructions du manuel de l'ampli-tuner pour les détails sur la connexion des enceintes à l'ampliTuner.

• Verifiez bien que les bornes positives (+) des enceintes sont connectées aux bornes positives (+) de l'amplificateur, et que les bornes négatives (-) des enceintes sont connectées aux bornes négatives (-) de l'amplificateur.

• Verifiez bien que les cables positifs (+) et négatifs (-) ne sont pas en contact. S'ils le sont, un court-circuit peut se produit et endommager votre amplificateur.

Entretient

Afin de préserver l'apparce des enceintes, vous devriez les nettoyer régulierement avec un chiffon doux et sec. N'utilise pas de chiffons abrasifs, diluants, alcools ou autres solvants qui peuvent endommager la finition.

\section*{Caracteristiques techniques}

Type: Réflexe de basse 2-voies

Impedance:4Ω

Puissance maximale à l'entrée : 70 W

Nivcau de pression du son en sortie: 83 dB/W/m

Distorsion de frequenc : 55 Hz-35 kHz

Frequence de crossover: 2.5kHz

Capacité du coffrage: 5,7

Dimensions (L× × P) ..

154× 245× 258mm

(y compris la grille et la projection)

Poids: 3,6kg

Enceintes Graves:12 cm N-OMF type cone

Aigus:2,5cm type dome couple

Borne:Borne de connexion (Type Banane pris

en charge)

Grille: Detachable

Accessoires: 1,8 metre de cable pour enceinte × 2

Entretoise en liege × 8

Autre: Protection non-magnétique

Les caractéristiques techniques et l'apparce de cet apparéil sont susceptibles d'être modifiées pour amélioration sans préavis.
