SBAFC800 - Enceinte PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'enceintes séparées (pack SBAFC800)
Marque	Panasonic
Modèle	SBAFC800
Enceinte avant (SB-PF800)	3 voies, 6 haut-parleurs, bass-reflex
Enceinte centrale (SB-PC800)	2 voies, 3 haut-parleurs, bass-reflex
Enceintes surround (SB-PS800 / SB-PS800A)	2 voies, 3 haut-parleurs, bass-reflex
Impédance nominale	6 Ω
Puissance d'entrée nominale	100 W (RATED) par enceinte
Puissance d'entrée maximale	200 W (MAX) par enceinte
Niveau de pression sonore (avant)	83 dB/W (1,0 m)
Niveau de pression sonore (centrale/surround)	81 dB/W (1,0 m)
Réponse en fréquence (avant)	40 Hz - 100 kHz (à -16 dB) / 44 Hz - 75 kHz (à -10 dB)
Réponse en fréquence (centrale/surround)	55 Hz - 50 kHz (à -16 dB) / 60 Hz - 45 kHz (à -10 dB)
Dimensions avant (L x H x P)	270 mm x 1084 mm x 280 mm (avec support)
Poids avant	13,5 kg
Dimensions centrale (L x H x P)	380 mm x 174,5 mm x 230,5 mm max (avec support)
Poids centrale / surround	4,8 kg
Matériau du coffret	Bois naturel (grain variable)
Accessoires fournis	Grilles d'enceinte, pieds en caoutchouc, supports muraux (pour centrale et surround)
Type de connexion	Bornes à vis, compatible bi-câblage (avant)
Circuit de protection	Oui, coupe automatique en cas de surcharge
Utilisation recommandée	Avec amplificateur AV Panasonic (réglages recommandés fournis)
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Précautions de sécurité	Ne pas exposer à l'humidité, à la chaleur excessive ou à la lumière directe du soleil ; éloigner les objets magnétiques

FOIRE AUX QUESTIONS - SBAFC800 PANASONIC

Comment installer correctement les enceintes avant SB-PF800 ?

Fixez le câble stabilisateur au mur à l'aide d'une vis (non fournie) pouvant supporter plus de 40 kg. Placez l'enceinte sur un chiffon doux et fixez la base du support. Veillez à ne pas appliquer de pression sur les grilles.

Quelle distance minimale dois-je laisser entre l'enceinte avant et le mur ?

Pour la SB-PF800, il est recommandé de laisser un espace d'au moins 50 cm par rapport au mur pour éviter une amplification excessive des graves.

Puis-je fixer les enceintes surround au mur ?

Oui, les enceintes SB-PS800 et SB-PS800A peuvent être fixées au mur à l'aide des fixations métalliques fournies et de vis (non fournies) pouvant supporter plus de 30 kg. Vissez les vis dans une partie solide du mur.

Quels réglages d'amplificateur sont recommandés pour ce pack d'enceintes ?

Pour un amplificateur AV Panasonic, utilisez les réglages suivants : FRONT: LARGE, CENTER: SMALL, SURROUND: SMALL, SUR BACK: YES, SUB-WFR: YES (si caisson utilisé) / NO (sinon), FILTER: 100 Hz. Si l'enceinte avant est utilisée comme surround ou centrale, réglez sur LARGE.

Comment effectuer un branchement bi-câblage (bi-wiring) sur les enceintes avant ?

Retirez les barres de court-circuit P. Raccordez les câbles d'enceinte aux bornes HF (aiguës) et LF (graves) séparément vers les deux groupes de bornes de l'amplificateur (A et B). Consultez le manuel de l'amplificateur pour activer la sortie simultanée sur A et B.

Que faire si le son est interrompu soudainement ?

Réduisez le volume de l'amplificateur. Vérifiez la source sonore et les connexions. Le circuit de protection se réinitialise automatiquement après quelques minutes. Une fois rétabli, évitez de monter le volume excessivement.

Quelle impédance et puissance d'entrée maximales sont supportées ?

L'impédance nominale est de 6 Ω. La puissance d'entrée nominale est de 100 W (RATED) et maximale de 200 W (MAX) par enceinte. N'utilisez pas d'amplificateur dépassant cette puissance pour éviter d'endommager les enceintes.

Comment nettoyer et entretenir les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de solvants, de produits chimiques ou de chiffons humides. Évitez de toucher les diaphragmes des haut-parleurs.

Pourquoi y a-t-il une distorsion des couleurs sur mon téléviseur à proximité des enceintes ?

Les enceintes peuvent affecter l'image de certains téléviseurs. Éteignez le téléviseur pendant environ 30 minutes pour activer la démagnétisation. Si le problème persiste, éloignez les enceintes du téléviseur.

Puis-je placer l'enceinte centrale directement sur le téléviseur ?

Non, pour éviter toute distorsion de l'image, placez l'enceinte centrale au-dessus ou en dessous du téléviseur, centrée, sur une étagère ou fixée au mur. Ne la posez pas directement sur le téléviseur.

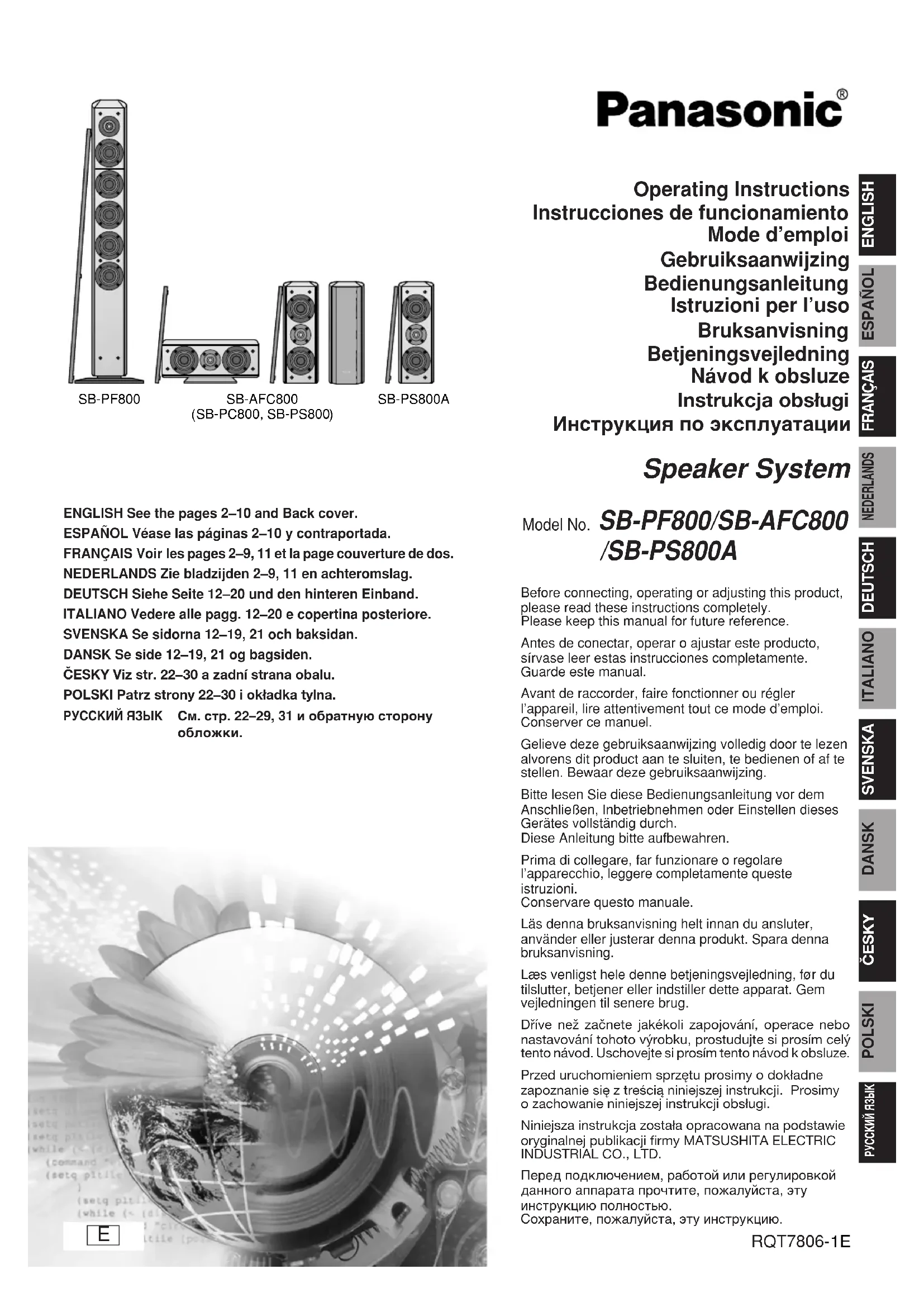

MODE D'EMPLOI SBAFC800 PANASONIC

FRANÇAIS Voir les pages 2-9, 11 et la page couverture de dos.

Avant de raccorder, faire fonctionner ou regler l'appareil, dire attentivement tout ce mode d'emploi. Conserver ce manuel.

Nous vous remercions pour votre achat de cet apparéil.

Pour en obtenir des performances ideales et pour votre sécurité, veuillez dire attentivement leprésent manuel.

Composants du système d'enceintes séparées

Pack d'enceintes	Enceintes
SB-PF800	Avant	SB-PF800 X 1
SB-AFC800	Centrale	SB-PC800 X 1
	Surround SB-PS800 X 2
SB-PS800A	Surround arrière	SB-PS800A X 1

La couleur et le grain varient d'un article à l'autre à cause du bois naturel utilisé.

Tables des matieres

Installation des enceintes 5

Positionnement 7

Raccordements 9

Remarques 11

Données techniques 11

Entretien Page couverture de dos

Geachte klant

Cocher les accessoires pour vérifier qu'ils sont bien tous dans l'emballage.

■ Amplificateur et réglages recommandés

Pour obtenir un son plus riches, nous recommendons l'utilisation d'un amplificateur à commande AV Panasonic (vendu séparation).

Réglages recommends pour l'amplificateur à commande AV SPEAKERS

FRONT:LARGE
CENTER:SMALL
SURROUND:SMALL
SUR BACK:YES
SUB-WFR

:YES (lorsque utilise) NO (lorsque non utilise) FILTER:100

Si la SB-PF800 est utilisée comme enceinte surround ou centrale, le réglage approprié est LARGE.

Aanbevolen versterker en instelleningen

Installation des enceintes

Retirez la grille d'enceinte. Lorsque vous manipuez les enceintes, prenez garde d'appliquer une pression excessive sur les grilles à l'avant. Pour effectuer tout travail sur les enceintes, celles-ci doivent etre placees sur un chiffon doux posé sur une surface plane. Serrez les vis fermement.

Enceinte avant (SB-PF800)

A Fixation d'un cable stabilisateur

Example

Collier de serrage en nylon vis du collier de serrage en nylon
Fil (non fourni) Anneau (nonfourni)
Vis (non fournie)

Vissez la vis à bois dans une partie épaissé et solide du mur. La surface doit pouvoir supporter plus de 40kg

Il n'est pas possible de-retirer la base du support.

Enceintes centrale, surround et surround arrriere

Support fourni pour l'enceinte centrale (SB-PC800)

L'angle de l'enceinte centrale par rapport au support peut etre ajustee comme indiqued ci-dessous.
f Enceinte et support places de niveau
9 Enceinte orientée légèrement vers le haut
h Enceinte orientee davantage vers le haut (Angle: environ 12,5°)

Fixation des pieds de caoutchouc lorsqu l'enceinte est placée sur une surface horizontale

Enceintes surround (SB-PS800), surround arrière (SB-PS800A)

Fixez les pieds de caoutchouc ① à la base de l'enceinte pour éviter que les vibrations ne provoquent le déplacement ou le renversement de l'enceinte.

Fixation à un mur

D Enceinte centrale (SB-PC800)

Enceintes surround (SB-PS800), surround arriere (SB-PS800A)

Fixez quatre pieds de caoutchouc ① sur la face arrière de l'enceinte.

1 Vis (non fournies) de 35 mm ou plus

K Vis (4 par enceinte)

Fixations métalliques pour montage mural (2 par enceinte)
Vissez la vis à bois dans une partie épaissé et solide du mur. La surface doit pouvoir supporter plus de 30kg .

• Utilisez des renforcements muraux et des vis qui peuvent facilement supporter le poids de l'enceinte. Informez-vous auprès d'une personne qualifiée.
• Cette enceinte étant équipée d'un orifice bass-reflex à l'arrière, la sortie des graves risque d'être affectée si vous fixez l'enceinte à un mur.

ATTENTION

N'essayez pas d'autres méthodes que celles décrites dans les générées instructions d'utilisation pour fixer ces enceintes aux murs.

A Enceinte avant (gauche) SB-PF800
Enceinte centrale SB-PC800
Enceinte avant (droite) SB-PF800
Enceinte surround (droite) SB-PS800
Enceinte surround (gauche) SB-PS800
Caisson de graves actif SB-WA800 (non fourni)

Les enceintes avant, centrale et surround doivent être placees environ à une même distance de la position d'écoute. Les angles indiqués sur le diagramme sont approximatifs.
- Placez les enceintes avant de chaque cote du téléviseur.
- Placez les enceintes surround de chaque cote de la position d'écoute ou légrement en retrait.
- Placez l'enceinte centrale au-dessus ou en dessous du téléviseur, centree par rapport a ce dernier, posee sur une tablette ou une etagere, ou bien fixe au mur. Pour eviter toute distorsion de I'image, evitez de placer cette enceinte directement sur le téléviseur.
- Le caisson de graves peut être place n'importe où, à condition de se trouver à une distance raisonnable du téléviseur. Le caisson étant doté d'un orifice bass-reflex à l'arrière, il doit être place à au moins 5 cm du mur.

ATTENTION

• Ne fixez pas le caisson de graves au mur ni au plafond.
• Evitez de placer quoi que ce soit sur le caisson de graves.

Pour 6 enceinte surround arriere (SB-PS800A)

Placez directement derrière la position d'écoute, environ un mètre plus haut que le niveau des oreilles.
- Placez les enceintes surround de chaque cote de la position d'écoute ou légrement en retrait.

Emplacement des enceintes pour un rendu. acoustique supérieur

L'emplacement des enceintes peut afferter le rendu des graves et le champ sonore.
- Placez les enceintes sur une surface plane et sûre pour éviter qu'elles ne vibrent.
- Les graves risquent d'être excessivement amplifiés si vous placez les enceintes trop pres du plancher, d'un mur ou d'un coin. Pour la SB-PF800, nous recommendons un espace de 50 cm.
- Recouvrez les murs et vitraux d'un rideau épais.

Remarque

Si une distorsion des couleurs se produit sur votre téléviseur : Ces enceintes sont conçues pour être utilisées à proximé d'un téléviseur, mais l'image peut être affectée sur certains téléviseurs et avec certaines combinaisons d'emplacement.

Si cela se produit, éteignez le téléviseur pendant environ 30 minutes. La fonction de démagnetisation du téléviseur devrait corriger le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Ne touchez pas les diaphragmes.

Cela peut cause de la distorsion.

Eloignez les objets magnétiques.

Les cartes magnétiques, cartes bancaires, titres de transport, etc. risquent d'être endommages si on les place trop pres des aimants d'enceinte. Les horloges risquent également d'être affectées.

Evitez de placer l'appareil aux endroits suivants :

Sous les rayons directs du soleil
- A proximé d'appareils de chauffage ou d'autres sources de chaleur
- Dans des endroits très humides

A Opstelling

Raccordez à un récepteur ou amplificateur m à impédance de 6 Ω pour les enceintes avant, centrale, surround et surround arrêté.

Avant de brancher I'appareil

Eteignez tous les autres apparciels.

Ne branchez le cordon d'alimentation qu'après avoir raccorde tous les autres cables et cordons.

B Torsadez le bout du cable sur une longueur d'environ 15 mm.

Raccordez les enceintes avant A, C et centrale B avec les cables courts (non fournis), et les enceintes surround D, E et surround arrêté G avec les cables longs (non fournis).

Assurez-vous d'avoir raccordé uniquement des câbles positifs (aux bornes positives (+) et des câbles négatifs (r) aux bornes négatives (-).

Raccordement à la SB-PF800

• Pour un rendu sonore supérieur, nous recommendons de raccorder les cables positifs à la borne HF positive (+) et les cables négatifs à la borne LF négative (-).
• Ne retirez pas les barres de court-circuit P.

Si vous utilisez des cables à fiche de 4 mm disponibles sur le marché (S).

Serrez à fond le bouton de la borne d'enceinte, puis inséréz le bout du cable à fiche dans la partie supérieure du bouton.

ATTENTION

Prenez bien garde de court-circuiter les cables d'enceinte positifs (+) et négatifs (-).
- Ne déplacez pas l'enceinte alors que les cables d'enceinte sont raccordés. Cela risquerait de causeur un court-circuit.
- V ou s devez regrouper les câbles d'enceinte avec une ficelle, etc., lorsque vous modifiez leur emplacement.

F Connexion bifilaire (SB-PF800)

Les enceintes sont équipées de bornes indépendantes HF (féquences moyennes à élevées) et LF (basses féquences). La connexion bilfaire est possible si vous amplificateur est aussi équipé de deux groupes de bornes d'enceinte [(A) et (B)]. Vous pouvez donc obtenir un rendu sonore supérieur, avec plus de présence et d'étendue.
- Retirez les barres de court-circuit P avant de raccorder les cables d'enceinte, et rangez-les en lieu sur.
- Le commutateur d'enceinte de l'amplificateur permet d'effectuer la sortie à la fois par les groupes d'enceinte A et B. (Consultez les instructions d'utilisation de l'amplificateur pour plus de détails.)
① Câbles d'enceinte (non fournis)

Circuit de protection

Ces enceintes contiennent un circuit de protection destiné à les protégger des dommages causés par une puissance d'entrée excessive ou des signaux anormaux ; lorsqu'une puissance d'entrée excessive est détectée, l'entrée est automatiquement interrompue.

Si le son est interrompu...

1. Réduisez le volume sur l'ampli-tuner (ou l'amplificateur).
2. Verifiez s'il n'y a pas de problème dans la source sonore ou les raccordements. S'il n'y a pas de problème, le circuit de protection sera réinitialisé dans les minutes qui seront.

Une fois que le circuit de protection a eté réinitialisé...

Veillez a ne pasElever excessivement le volume de I'ampli-tuner.

A Aansluitingen

Impédance des enceintes et puissance d'entrée

Impédance 6 Ω
Puisance d'entrée	100 W (RATED)

ATTENTION

Les seuls ampli-tuners ou amplificateurs auxquels ces enceintes devraient etre raccordees sont ceux dont la puissance de sortie nominale ne depasse pas les valeurs indiquees ci-dessus.

L'utilisation d'un ampli-tuner ou d'un amplificateur plus puissant pourrait provoquer l' apparition de sons anormaux sous l'effect d'une entree excessive, endommager I'ampli-tuner ou les enceintes et provoquer un feu. Si I'appareil est endommaged ou si des anomalies de fonctionnement se produit pendant la lecture, debranchez le systeme et adressez-vous a une personne de service.

Puisance d'entree excessive

Vous risquez d'endommager les enceintes et de réduire leur durée de vie si vous laissez le son à un niveau élevé sur des périodes prolongées.

Pour éviter les dommages, réduisez le volume dans les cas suivants :

Lorsque le son est distordu.
- Lorsqu'il y a une réaction acoustique sur les enceintes depuis un microphone ou un tourne-disque, des parasites d'émissions FM ou l'émission continue de signaux par un oscillateur, un disque de test ou un instrumentélectronique.
Lors du réglage de la qualité sonore.
Lors de la mise sous ou hors tension de l'amplificateur.

Données techniques

SB-PF800

Type Enceinte à 3 voies 6 haut-parleurs, de type Bass-reflex

Enceinte Woofer:Type cone de 8 cm x 4

Plage moyenne : Type cône de 8 cm x 1

Tweeter : Type semi-dôme de 2,5 cm x 1

Impedance 6 Ω

Puissance d'entree (IEC) 200 W (MAX), 100 W (RATED)

Niveau de pression sonore 83 dB/W (1,0 m)

Fréquence de recouvrement 500 Hz, 4 kHz

Gamme de fréquences 40 Hz - 100 kHz (à -16 dB)

44 Hz - 75 kHz (à -10 dB)

Dimensions (L x H x P) 270 mm x 1084 mm x 280 mm

(avec le support)

Poids 13,5kg

Type Enceinte à 2 voies 3 haut-parleurs, de type Bass-reflex

Enceinte Woofer:Type cone de 8 cm x 2

Tweeter : Type semi-dôme de 2,5 cm x 1

Impedance 6 Ω

Puissance d'entree (IEC) 200 W MAX),100 W (RATED)

Niveau de pression sonore 81 dB/W (1,0 m)

Fréquence de recouvrement 2,5 kHz

Gamme de fréquences 55 Hz - 50 kHz (à -16 dB)

60 Hz - 45 kHz (à -10 dB)

380 mm x MAX 174,5 mm x MAX 230,5 mm (avec le support)

380mm× 146mm× 205mm (sans le support)

(SB-PS800, SB-PS800A) 146 mm x 380 mm x 205 mm

Poids

4,8 kg

Remarque

Specifications sutéttes à modifications sans préavis.

Le poids et les dimensions sont approximatifs.
