Type de produit	Ensemble home cinéma (barre de son avec caisson de basses sans fil)
Marque	Samsung
Modèle	HW-E550
Dimensions de l'unité principale (L x H x P)	108,8 x 5,5 x 5,5 cm
Poids de l'unité principale	1,7 kg
Dimensions du caisson de basses (L x H x P)	29 x 29 x 36,9 cm
Poids du caisson de basses	7,25 kg
Puissance de sortie nominale (unité principale)	80 W (3 ohms, THD 10%, 1 kHz)
Puissance de sortie nominale (caisson de basses)	150 W (3 ohms, THD 10%, 100 Hz)
Rapport signal/bruit (entrée analogique)	70 dB
Séparation (1 kHz)	65 dB
Connectivité	HDMI (avec ARC), entrée optique numérique, entrée auxiliaire, USB, Bluetooth
Formats audio pris en charge	Dolby Digital, DTS 2.0, MP3, WMA
Modes sonores	MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Original)
Fonctions spéciales	Son 3D (Depth Sound), Smart Volume, Auto Power Link, Anynet+ (HDMI-CEC), Audio Sync, DRC, gradation de l'affichage
Type de piles de la télécommande	2 piles AAA
Portée de la télécommande	Environ 7 m
Plage de températures de fonctionnement	5 °C à 35 °C
Plage d'humidité de fonctionnement	10 % à 75 %
Alimentation	Secteur CA (110-240 V)
Contenu de la boîte	Unité principale, caisson de basses sans fil, télécommande, câble USB, support de montage, vis, noyaux toriques en ferrite, manuel d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; éviter les liquides et aérosols
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter un service après-vente agréé Samsung
Informations générales	Fabriqué en Corée ; garantie limitée d'un an (main-d'œuvre et pièces) au Canada

FOIRE AUX QUESTIONS - HWE550 SAMSUNG

Comment connecter l'enceinte à un téléviseur via HDMI ARC ?

Branchez un câble HDMI de la prise HDMI OUT (ARC) de l'unité principale à la prise HDMI IN (ARC) du téléviseur. Activez la fonction Anynet+ sur le téléviseur. Le son du téléviseur sera alors transmis via le système Air Track.

Comment jumeler un périphérique Bluetooth avec le système ?

Appuyez sur la touche SAT SOURCE de la télécommande pour sélectionner le mode BT. Le message READY apparaît. Sur votre périphérique Bluetooth, activez la recherche d'appareils et sélectionnez AirTrack E550. Si un code PIN est demandé, saisissez 0000. La connexion est établie lorsque CONN s'affiche.

Comment installer le caisson de basses sans fil ?

Branchez les cordons d'alimentation de l'unité principale et du caisson de basses. Normalement, ils se connectent automatiquement. Si le témoin LINK ne s'allume pas, maintenez enfoncé le bouton ID SET au dos du caisson pendant 5 secondes, puis sur l'unité principale éteinte, appuyez sur SAT MUTE de la télécommande pendant 5 secondes. Allumez l'unité principale ; le témoin LINK (bleu) s'allume.

Quels sont les modes sonores disponibles ?

Sept modes sont disponibles : MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME et OFF (son original). Appuyez sur la touche SOUND EFFECT de la télécommande pour basculer entre eux.

Comment régler le volume du caisson de basses ?

Utilisez les touches S/W LEVEL + et - de la télécommande. Le réglage va de SW -6 à SW +6. L'affichage indique la valeur.

Comment monter l'enceinte au mur ?

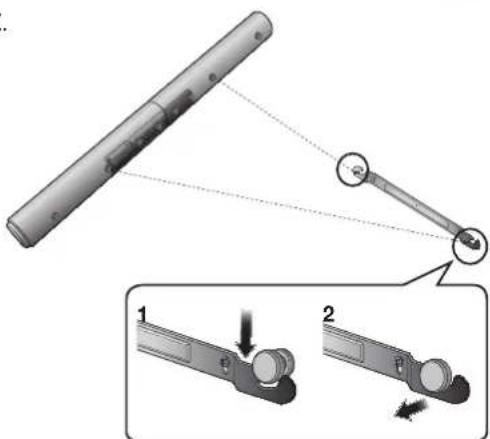

Utilisez le support mural fourni. Pour une installation assemblée, fixez le support mural au mur, montez les parties gauche et droite, puis accrochez l'unité. Pour une installation séparée, utilisez le support vertical. Assurez-vous que le mur est assez solide et laissez au moins 5 cm sous le téléviseur.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : remplacez-les si nécessaire. Rapprochez-vous de l'unité principale (portée max. 7 m). Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le capteur.

Comment synchroniser l'audio et la vidéo ?

Appuyez sur les touches AUDIO SYNC + ou - de la télécommande pour régler le délai audio de 0 à 300 ms jusqu'à ce que l'image et le son soient synchronisés.

Puis-je lire des fichiers USB ? Quels formats sont supportés ?

Oui, branchez une clé USB au port arrière, puis sélectionnez le mode USB. Les formats supportés sont MP3 (80-320 kbps) et WMA (56-128 kbps), avec une fréquence d'échantillonnage de 44,1 kHz. Les systèmes de fichiers FAT16 et FAT32 sont acceptés.

Comment mettre à jour le logiciel (firmware) ?

Téléchargez la mise à jour depuis Samsung.com sur une clé USB formatée en FAT16. Insérez la clé dans le port USB de l'unité principale. La mise à jour s'effectue automatiquement ; ne débranchez pas l'alimentation pendant l'opération. Une fois terminée, l'unité redémarre.

MODE D'EMPLOI HWE550 SAMSUNG

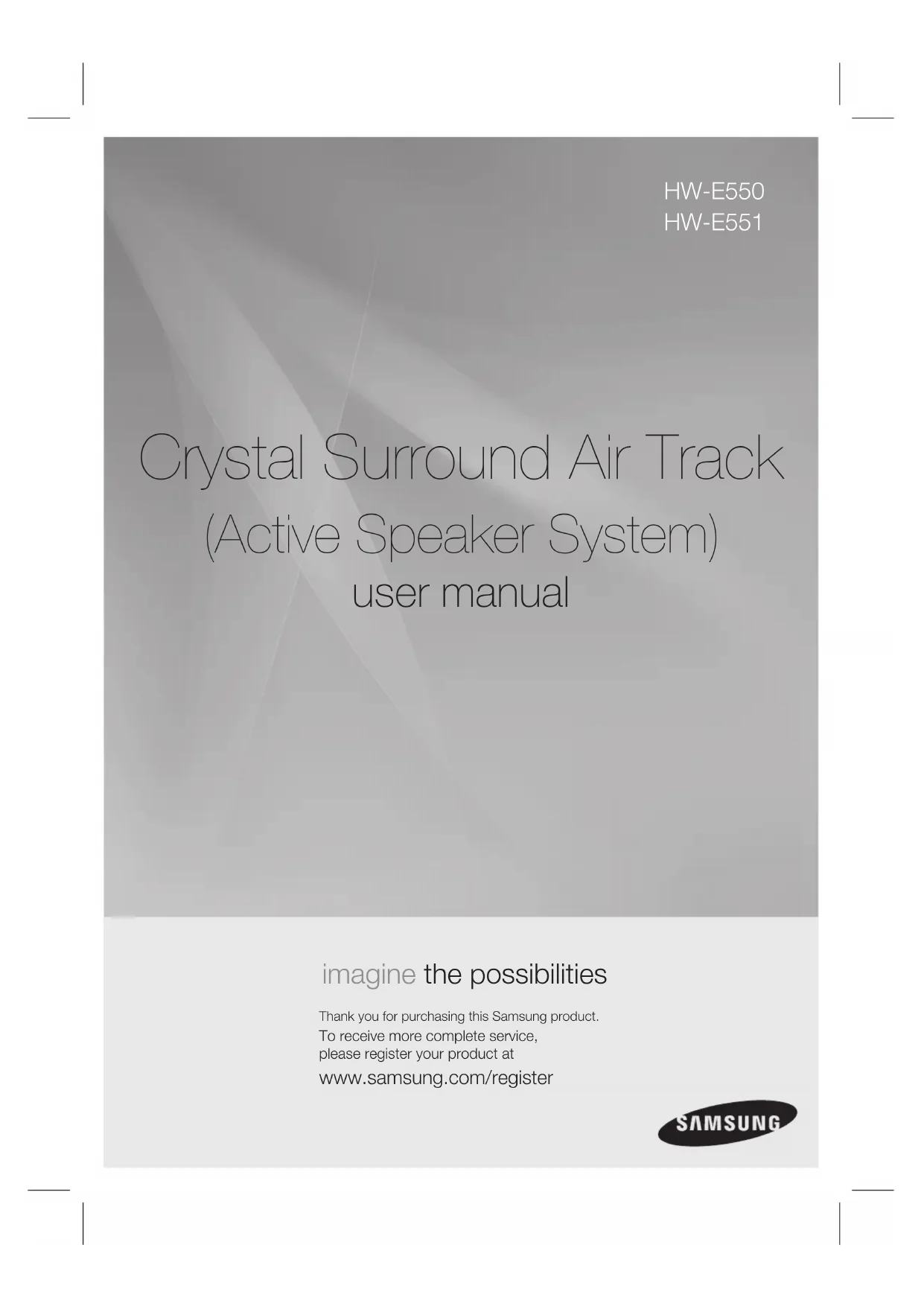

Ensemble Home Cinéma (Système Avec Enceintes Actives) manuel d'utilisation

imaginez les possibilités

Merci d'avoir choisi un apparéil Samsung.

Pour receivevoir une assistance plus complete,

veuillez enregistrer votre produit sur

www.samsung.com/register

caracteristiques

HDMI

Le protocole HDMI transmet des signaux video et audio numériques simultanement et procure une image plus nette.

L'appareil est aussi doté de la fonction ARC qui permet d'éçouter le son de votre téléviseur via un cable HDMI par l'intémediateur du système Crystal Surround Air Track. La fonction n'est disponible que si vous connectez l'appareil à un téléviseur compatible ARC.

3D Depth Sound

La fonction du son 3D enrichit votre experience d'ecoute en ajoutant de l'espace et de la profondeur.

Caisson de basses sans fil

Le module sans fil de Samsung s'affranchit des cables qui reliaient l'unité principale au caisson de basses. En remplacement du cable, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale.

Mode sonore special

Selon le type de contenu que vous souhaitez utiliser, vous pouvez désir entre sept modes de champ sonore différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (Son Original).

Télécommande multifonction

La télécommande fournie peut également être utilisée pour commander le téléviseur connecté à cet ensemble. (Fonctionne seulement sur les téléviseurs Samsung)

Elle est poursue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les touches.

Système avec enceintes actives

Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité peu encourbrante.

Cet ensemble ne nécessite aucun haut-parleur satellite ni cables, generalement present dans les Home Cinemas classiques.

Prise en charge de l'hote USB

Voue pouze dire des fichiers musicaux a partir de supports de stockage USB externes tels que lecteurs MP3, mmoire flash USB, etc., a laide de la fonction HOTE USB de Air Track.

Fonction Bluetooth

Voupez utilise un periphérique Bluetooth pour écouter de la musique en stéreo haute qualité, et ce sans fil !

LICENCE

DOLBY DIGITAL

Dolby, Pro Logic et le symbole double-D sont des marques déposées de Dolby Laboratories.

25 Channel

Fabriqu sous licence sous les brevets americains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

HMI

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou de commerce de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

• Pour des demandes de renseignements concernant le logiciel libre (Open Source), communiquez avec Samsung par courriel ([e-mail]).

• Ce produit utilise des programmes logiciels qui sont distribués par l'Independent JPEG Group.

informations relatives à la sécurité

AVERTISSEMENTS

POUR EVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DEMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIEÇES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRES-VENTE QUALIFIÉ.

Ce symbole avertit l'utilisateur de la presence d'une tension dangereuse à l'intérieur de l'appareil.

Ce symbole avertit l'utiliser de la presence de directives importantes dans la documentation accompagnant cet apparéil.

AVERTISSEMENT : afin de diminuer les risques d'incendie ou de chic electrique, n'expose pas cet apparil à la pluie ou à l'humidité.

MISE EN GARDE : pour prévenir les chocs électriques, branchez la fiche au fond, ennant soin d'insérer la tige large dans la fente large.

• Cet apparéil doit toujours être branché à une prise terre.
  Pour deconneter I'appareil du circuit principal, la prise doit etre debranchee de la prise principale ; il est de ce fait necessaire que la prise principale soit facile d'acces.

MISE EN GARDE

Veilez a eviter tout projection sur l'appareil et ne place jamais de reciplents contenant un liquide (ex. : vase) dessus.
La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

PRECAUTIONS

Assurez-vous que l'alimentation c.a. de toute domicile satisfait aux normes inscrites sur l'etiquette d'identification située à l'arrière du produit. Installéz cette produit horizontally, sur un socle approprié (meuble), en laissant un espace suffisant pour la ventilation sur le pourtour (7 à 10 cm). Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre approil susceptible de chauffer. Côt ensemble est conçu pour une'utilisation en continu. Pour être intéder totalement l'approil, débranche la fiche c.a. de la prise murale. Débranche l'approil si vous prévoyez une longue période d'inactivité.

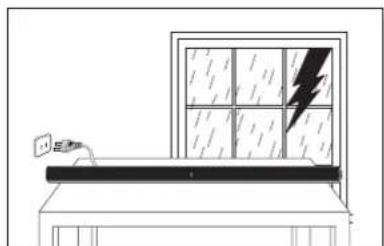

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage poulaient endommager votre apparéil.

Protégez le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée ) ou de tout équipement capable de creer des champs magnétiques ou électricques . Débranchez le cable d'alimentation en cas de dysfonctionnement .

Votre produit n'est pas prevu pour un usage industriel. Ce produit ne peut etre utilise qu'a des fins personnelles.

Une condensation peut se former si le produit ou un disque a eté stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

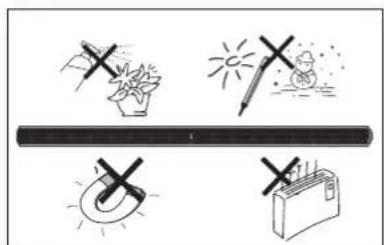

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Cela pourrait entrainer une surchauffe ou un dysfonctionnement de l'appareil.

Les piles utilisées dans ce produit peuvent conténir des produits chimiques dangereux pour l'environnement.

Ne jetez pas les piles dans notre poubelle habituelle.

CHARACTERISTIQUES

2 Caracteristiques
2 Licence

INFORMATIONS RELATIVES À LA SECURITÉ

3 Avertissements
4 Précautions

DÉMARRAGE

6 Avant de dire le manuel d'utilisation
7 Contenu

DESCRIPTIONS

10 Présentation de la télécommande

BRANCHEMENTS

11Vue d'ensemble de l'installation d'air track
11 Connexion des enceintes (Types 3 et 4)
12 Installation des enceintes sur la table d'appui
13 Installation des enceintes sur le support
14 Montage mural de l'enceinte assemblée

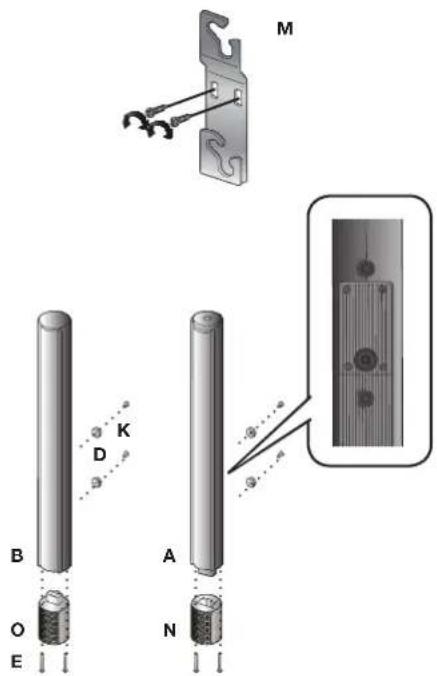

15 Montage mural de l'enceinte séparée
16 Branchement d'un caisson de graves sans fil

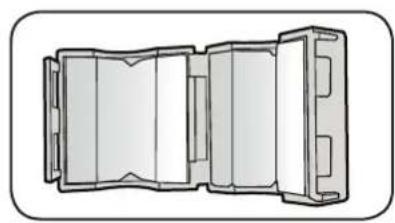

17 Fixation du noyau torique en ferrite au cordon d'alimentation du caisson de graves

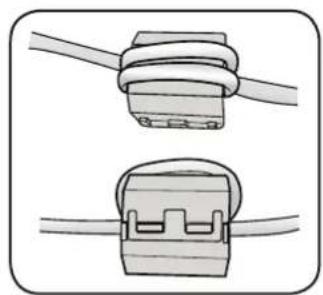

17 Installation du noyau torique en ferrite sur le caisson de graves
18 Branchement de l'ensemble home cinema

FONCTIONS

20 Fonctions de Base
21 Fonctions Avancées
27 Mise à jour du logiciel

DéPANNAGE

28 Dépannage

ANNEXE

29 Annexe

AVANT DE LIRE LE MANUEL D'UTILISATION

Lisez attentivement la signification des termes suivants avant de commencer la lecture du manuel d'utilisation.

Icônes utilisées dans le present manuel

Icône	Terme Définition
!	Attention	Indique qu'une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.
®	Remarque	Donne des consels ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)
2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 28)

Copyright

©2012 Samsung Electronics Co., Ltd.

Tous droits réservés. Le present manuel d'utilisation ne peut être reproduit ou copie, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

WHAT'S INCLUDED

Manuel D'utilisation
Adaptateur

(Pour le cable d'alimentation du caisson de graves 1 unité)
Support de montage
Ecrou de Vis
Noyau torque en ferrite

Vis
Cable USB

(Enceinte)

(Unité principal)

Cache de montage-P

• Les accessoires pouraient légèrement différer de ceux figurant sur la photo ci-dessus.
• Utilisez le cable USB dédié pour relier les périhériques USB externes à l'unité.

descriptions

PANNEAU AVANT/ARRIÈRE

1 ÉCRAN D'AFFICHAGE	Affichent le mode actuel.
2 CABLE D'ALIMENTATION	Branchez le cable d'alimentation dans la prise murale.
3 BOUTON VOLUME	Permet de régler le volume.
4 BOUTON POWER	Permet d'allumer/d'éteindre l'ensemble Home Cinéma.

Lorsque you mettez cet appeareil sous tension, un delai de 4 a 5 secondes precede l'émission du son.

Lorsque you voulez débrancher le cable d'alimentation de la prise murale, saisissez bien la fiche. Ne tirez pas sur le cable.
- Ne branche pas cet apparéil ni les autres composants dans une prise c.a. tant que tous les composants ne sont pas interconnectés.

PANNEAU AVANT/ARRIÈRE DU CAISSON DE GRAVES

1	TÉMOIN LINK	Affiche le tímoin STANDBY ou LINK actuellement allumé.
2	INTERRUPTEUR POWER	Allume et étèint le caisson de graves sans fil.
3	PRISE ENTRée HDMI IN 1, 2	Reçoivent les signaux video et audio numériques simultanément au moyen d'un cable HDMI.
4	PRISE HDMI OUT	Transmet les signaux video et audio numériques simultanément au moyen d'un cable HDMI.
5	BOUTON ID SET	Sert à relier le caisson de graves à l'unité principale.
6	ENTRée AUDIO NUMérique	Connexion à la sortie numérique (optique) d'un pérophérique exteme.
7	ENTRée AUXILIAIRE	Connexion jusqu'à la sortie analogique d'un pérophérique exteme.
8	PORT USB	Connexion et lecture de fichiers à partir de supports de stockage USB externes tels que lecteurs MP3.

telekommande

PRÉSENTATION DE LA TÉLECOMMANDE

TOUCHE POWER

Permet d'allumer/d'eteindre l'ensemble Home Cinéma.

SAT SOURCE

Selection d'une source SAT. (SAT : Surround Air Track)

SOUND EFFECT

Selection des fonctions Effet Sonore: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son Original))

SAT MUTE

Permet demettreI'appareil en sourdine. Appuyezde nouveau sur cette touche pour restaurer le volume initial.

VOLUME

Pour regler le volume de l'unité.

REPEAT

Sélection des fonctions Répetition
fichier, Tout, Aléatoire.

DRC, DIMMER

Voupeuzutilisercefonction pour beneficier du son Dolby Digital lorsqu you visionnez un film selon un faible volume la nuit (Standard, MAX, MIN).Voupeuzregler la luminosite deI'affiche.

TOUCHE CONTROL

Permet de démarer, de faire une pause ou d'arrête la lecture d'un fisier musical, ou encore de rechercher un tel fisier vers l'avant ou l'amère.

TV SOURCE

Selection d'une source video sur un téléviseur connecté.

TV PRE-CH

Déplacement sur la chine de télévision précédente

TV MUTE

Coupure du son du téléviseur. Appuyez de nouveau sur cette touche pour restrauer le volume initial.

TOUCHETVPOWER

Permet d'allumer/d'eteindre le téléviseur Samsung.

Anynet+

Anynet- est une fonction qui vous permet de commander les autres appearels Samsung à l'aide de la télécommende de votre téléviseur Samsung.

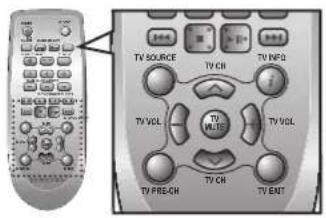

SPEAKER

Ce bouton permet d'écouter un contenu audio à partir du système Air Track ou de votre téléviseur. (Cette fonction prend en charge via un cable HDMI.)

Pour régler et stabiliser le volume afin de le protégé contre les variations importantes.

Cette fonction ajoute de la profondeur et de l'espace au son.

S/W LEVEL, AUDIO SYNC

Pour regler le volume du caisson d'extremes graves.

Pour synchroniser la video avec l'audio lorsqu'el'unité est connectée à un téléviseur numérique.

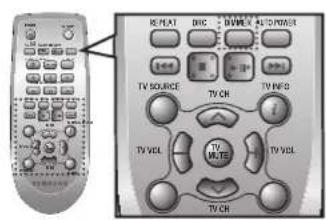

AUTO POWER

Synchronise le système Air Track par la connexion Optique au moyen de la prise Optique de façon a ce qu'il s'active automatiquelement lorsque vous allummez vosotros télévisuer.

TV INFO

Affichage de I'etat actuel du téléviseur.

TV CHANNEL, TV VOLUME

Permet de basculer entre les
dontes chines disponibles

Réglage du niveau sonore du téléviseur.

TV EXIT

Pour quitter le télévisuer (identique à la touche EXIT (QUITTER) de la télécommande du télévisuer)

SAT est l'acronyme de Surround Air Track, une dénomination propriété de Samsung.
La télécommande n'est opérationnelle que sur les téléviseurs Samsung.
Il se peut que cette télécommande ne soit pas compatible avec le type de téléviseur que vous utilisez. Si c'est le cas, utilisez la télécommande du téléviseur.

Installation des piles dans la télécommande

1. Soulevez le couvercle situé à l'arrière de la télécommande comme indiqué.

2. Insérez deux piles de type AAA.
   Vérifie bien que les pôles + et - des piles sont placés comme indiqué sur le diagramme représenté à l'intérieur du compartment.

3. Repositionnez le couvercle. Dans un schéma d'utilisation classique, les piles duront environ un an.

Portee de la télécommande

La portée de la télécommande en ligne droite est d'environ 7 metres. Elle fonctionne également inclinee selon un angle horizontal de 30^ maximum par rapport au capteur de la telecommande.

VUE D'ENSEMBLE DE L'INSTALLATION D'AIR TRACK

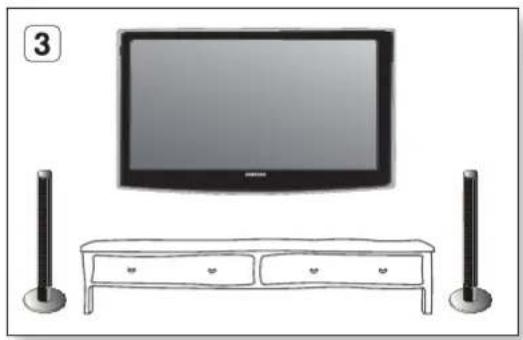

Vous pouvez désir une installation parmi 4 configurations types possibles.

CONNEXION DES ENCEINTES (TYPES 3 ET 4)

1. Les installations de type 3 et 4 exigent un cablage aux languettes de la borne du socle.
2. Appuyez sur la languette de la borne située à l'arrière ou en bas du socle.
3. Insérez le fi l noir dans la borne noire (-) et le fi gris dans la borne grise (+), puis relâchéz la languette.
4. Raccordez les fi ches de contact des enceintes, situées à l'arrière ou en bas du socle, en faisant concorder les couleurs des fi ches et des prises d'enceinte.
5. Allumez le produit.

Les enceintes satellites installées séparément générent du son.

branchements

INSTALLATION DES ENCEINTES SUR LA TABLE D'APPUI

Voupouvezutiliserla tabledappui pour installerI'unitesur une etagere.Assurez-vous de placer I'unitesur une surface plane.

Connexion

• Pour fixer l'UNITE PRINCIPALE sur la table d'appui, suivez les instructions fournies ci-après dans l'ordre, afin d'effectuer le montage.

• Montez les parties A et B de l'UNITE PRINCIPALE.

• Fixez C et D à l'arrière des parties A et B connectées.
  Vérifiez l'emplacement des trous de vis à l'arrière de L'UNITE PRINCIPALE avant de desserrer les vis en E.

A	UNITE PRINCIPALE (DROITE)
B	ENCEINTE (GAUCHE)
C	SUPPORT DE PONT
D	SUPPORT DE MONTAGE BUREAU P
E	VIS

• Vérifie que l'unité est installée sur une surface plate, en position stable, afin de lui éviter tout risque de chute. Si l'unité se renverse, cela risque d'entrainer des blessures ou d'endommager le produit.

INSTALLATION DES ENCEINTES SUR LE SUPPORT

Vou puez installer des enceintes séparées à l'emplacement de votre choix.

Connexion

Vérifiez l'UNITE PRINCIPALE (DROITE) et les enceintes (GAUCHE)

1. Vérifiez les paires formées respectivement par les parties distinctes A et B de l'UNITE PRINCIPE et les socles N et O/J.
2. Insérez N et O à la verticale, respectivement dans les parties A et B de L'UNITE PRINCIPALE. Ensuite, resserrez les vis en E en les,enfantant jusqu'au fond des trous.

3. Lorsque l'opération est terminée, insérez J dans les pieces de montage des différentes enceintes. Servez-vous de la vis en L pour desserrer les différents composants inférieurs, tel qu'indiquedans l'illustration.

4. Insérez le SUPPORT DE MONTAGE et le Cache DE MONTAGE-P ENCEINTE dans les trous correspondants avant de les y resserrer.

5. Pour les types d'installations séparées, il est nécessaire d'effectuer le cablage de deux enceintes aux languettes des bornes des socles.

A	UNITE PRINCIPALE (DROITE)
B	ENCEINTE (GAUCHE)
N	CACHE DE MONTAGE-P UNITE PRINCIPALE
O	CACHE DE MONTAGE-P ENCEINTE
J	SUPPORT DE MONTAGE
E	VIS
L	VIS

• Faites passer les cables par les languettes des bornes situées à l'arrière du socle de la plaque de base.
  Pour dégager l'enceinte, il faut la tirer verticalément.

branchements

MONTAGE MURAL DE L'ENCEINTE ASSEMBLEE

Yououpouvezutiliserlesupportdefixationmural pourfixerl'unitéau mur.

Precautions d'installation

• Ne procedez pas à l'installation sur un autre emplacement qu'un mur vertical.
• Pour l'installation, évitez les températures extrêmes et l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.
• Verifie la solidité du mur. Si le mur n'est pas suffisamment solide pour l'installation du produit, assurez-vous de renforcer le mur avant de proceder à l'installation.
  Identifiez le matériel qui compose le mur. S'il est constitué d'un panneau de platre, de marbre ou de fer, procurez-vous les vis ou les chevilles à expansion appropriées.
• Connectez les cables de l'appareil aux périhériques externes avant de l'installer au mur.
  Assurez-vous d'eteindre et de debrancher l'unité avant l'installation afin d'eviter tout chic electrique.

A	UNITE PRINCIPALE (DROITE)
B	ENCEINTE (GAUCHE)
C	SUPPORT DE PONT
G	ÉCROU DE VIS
E	VIS
F	SUPPORT MURAL HORIZONTAL

1. Positionnez le support mural F sur la surface du mur et fixez-le à l'aide de deux vis (non fournies).
   Si vous accrochez l'unité sous un télévisur, veillez à installer le support F de sorte que la flèche (↑) soit placee au niveau du centre du télévisur.
   Assurez-vous aussi que l'appareil se trouve à 5 cm ou plus sous le télévisur.
2. Montez les parties A et B de l'UNITE PRINCIPALE.
3. Fixez la partie C à l'arrière des deux parties A et B connectées.
   Vérifiez et alignez les trous de vis à l'arrière de l'UNITE PRINCIPALE et de la partie C, puis fixez les vis sur G et E.
4. Insérez ensuite l'unité dans les fentes correspondantes du support mural. Pour assurer la sécurité de l'installation, voirlez à ce que les tiges filétées de fixation penèntrent jusqu'àu fond des fentes.

1. Ceci terminé la suggestion d'installation du support mural.

• Ne vous appuyez sur l'unité montée et protégez celle-ci de tout risque d'impact.
  Fixez fermement l'unité au mur afin qu'elle ne tombe pas. La chute de l'appareil peut provoquer des blessures ou endommager le produit.
  Lorsque I'unité est fixée au mur, veillez à ce qu'un enfant ne tire pas sur les cables de connexion au risque de faire tomber l'appareil.
  Pour qu'une installation avec fixation murale fonctionne de maniere optimale, veiliez a ce que le systeme d'enceintes et le téléviseur soient séparés d'au moins 5 cm.

MONTAGE MURAL DE L'ENCEINTE SEPARÉE

YououpouzeutiliserlesupportmuralpourmonterI'unitésurunmur.

A	UNITE PRINCIPALE (DROITE)
B	ENCEINTE (GAUCHE)
D	ÉCROU DE VIS
E	VIS
K	VIS
M	SUPPORT MURAL VERTICAL
N	CACHE DE MONTAGE-P UNITE PRINCIPALE
O	CACHE DE MONTAGE-P ENCEINTE

1. Fixez le support mural au mur à l'emplacement souhaite à l'aide de 2 vis (non fournies).
2. Insérez N et O à la verticale, respectivement dans les parties A et B de l'UNITE PRINCIPALE. Ensuite, desserrez les vis en E en les,enfantant jusqu'au fond des trous.

3. Insérez D et K, dans cet ordre, respectivement dans les deux troughs centraux (situés à l'arrière de chaque assemblage d'enceintes), tel qu'indiqué dans l'illustration. Procedez ensuite au resserrage.

4. Pour les types d'installations séparées, il est nécessaire d'effectuer le cablage de deux enceintes aux languettes des bornes des socles.

5. Insérez ensuite l'unité dans les fentes correspondantes de M (support mural vertical). Pour assurer la sécurité de l'installation, veillez à ce que les tiges filétées de fixation penètrent jusqu'àu fond des fentes.

6. Seule la partie supérieure (D) peut être assemblée lors de l'installation d'enceintes perpendicularrement à l'unité principale.

branchements

BRANCHEMENT D'UN CAISSON DE GRAVES SANS FIL

L'ID de lien du caisson de graves est préréglé en usine et l'unité principale et le caisson doit se connecter automatiquement (connexion sans fil) à la mise sous tension. Si le témoin de lien ne s'allume pas à la mise sous tension de l'unité principale et du caisson de graves, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante.

1. Branchez les cordons d'alimentation de l'unité principale et du caisson de graves dans une prise secteur.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l'arrête du caisson de graves à l'aide d'un petit objet pointu.

3. Le témoin STANDBY s'éteint et le témoin LINK (DEL Bleue) clignote rapidement.

1. Alors que l'unité principale est hors tension (mode VEILLE), appuyez sur la touche SAT MUTE de la télécommande pendant 5 secondes.
2. Le message ID SET s'affiche à l'éCRAN de l'unité principale.
3. Pour établier la liaison,mettre l'unité principale sous tension pendant que le témoin DEL du caisson de graves clignote.

Le témoin de liaison (DEL Bleue) du caisson de braves est allumé.
L'unité principale et le caisson de graves sont à créé liés (connectés).
- Vous pouvez profiter d'une meilleure qualite de son en provenance du caisson de graves sans fil en selectionnant un effet sonore. (Reportez-vous en page 25)

• Avant de déplacer ou d'instructor l'appareil, éteignez-le et débranchez son cordon d'alimentation.
  Si I'unité principale est hors tension, le caisson d'extrêmes graves sans fil se met en mode de veille et le témoin DEL de VEILLE s'affiche sur la partie supérieure de l'écran. Àpres 30 secondes, le témoin Link (DEL bleue) commence à clignoter.
• Si un apparéil qui utilise la même fréquence (5.2/5.8 GHz) se trouve à proximité du système, des interruptions de son peuvent se produit en raison de l'interférence.
• Le champ d'action de la transmission depuis l'unité centrale vers le module syntoniseur sans fil est d'environ 10 m (33 pi); il peut varier en raison de votre environnement. Un mur en beton âme ou de métal situé entre l'unité centrale et le module syntoniseur sans fil peut provoquer une défaillance du système puisque les ondes radio ne peuvent pas pénétrer le métal.
• Si l'unité principale n'effectue pas de connexion sans fil, suivez les étapes 1 à 5 ci-dessus pour réessayer la connexion entre l'unité principale et le caisson de graves sans fil.

L'antenne de reception sans fil est integree au caisson de graves sans fil. Maintenez l'appareil à l'abri de l'eau et de l'humiidite.
Pour un résultat d'ecoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

FIXATION DU NOYAU TORIQUE EN FERRITE AU CORDON D'ALIMENTATION DU CAISSON DE GRAVES

Si vous fixez le noyau torque en ferrite au cordon d'alimentation du caisson de graves, cela pourra empêcher les interférences RF des signaux radioélectriques.

1. Tirez la languette de fixation du noyau torique en ferrite pour ouvrir celui-ci.
2. Enroulez deux fois le cable d'alimentation du caisson de graves.
3. Fixez le noyau torique en ferrite au cordon d'alimentation du caisson de graves, tel qu'indiquedans l'illustration, et appuyez dessus jusqu'à ce qu'il s'encliquette.

INSTALLATION DU NOYAU TORIQUE EN FERRITE SUR LE CAISSON DE GRAVES

Soulevez le dispositif de verrouillage pour le libérer et ouvroz le noyau.

Remettez le dispositif de verrouillage en place.

Enroulez deux fois le cable d'alimentation autour de la bobine.
(Commencez l'enroulement à une distance de 5 à
10 cm du commutateur.)

BRANCHEMENT DE L'ENSEMBLE HOME CINÉMA

HDMI est une interface numérique standard qui permet de connecter des apparciels tels qu'un téléviseur, un projecteur, un lecteur de DVD, un lecteur Blu-ray, un décodeur et bien plus encore.
HDMI élimine les pertes de signal découulant de la conversion analogue et vous assure la même qualité sonore video et audio que celle d'un son créé à l'origine dans la source numérique.

HDMI IN

Branchez un cable HDMI de la prise HDMI IN située à l'arrière du produit à la prise HDMI OUT de vos appareils numériques.

ensuite,

SORTIE HDMI (HDMI)

• Branchez un cable HDMI de la prise HDMI OUT située à l'arrière du produit à la prise HDMI IN de votre téléviseur.

• HDMI est une interface qui permet la transmission numérique de données video et audio à partir d'un seul connecteur.

HDMI OUT (ARC)

• La fonction ARC permet à l'audio numérique d'être transmise par le port HDMI OUT (ARC).

Elle ne peut être activée que lorsque le système Air Track est connecté à un téléviseur qui prend en charge la fonction ARC.

La fonction Anynet+ doit etre activee.

• Cette fonction n'est pas disponible si le cable HDMI ne prend pas en charge la fonctionnalité CEC (Consumer Electronics Control).

BRANCHEMENT DE L'ENSEMBLE HOME CINÉMA

Cette section déscrit les deux méthodes (numérique et analogique) permettant de connecter l'unité à un périhérique externe. Cette unité est équipée d'une prise numérique optique et d'une prise analogique audio pour la connexion d'un périhérique externe.

ENTREE OPTIQUE

Pour connecter l'entrée numérique de l'unité principale à la sortie OPTICAL OUT du téléviseur ou du péripérisque source.

ou,

ENTREE AUXILIAIRE

Permet de connecter la prise AUX IN (Audio) (ENTRÉE AUXILIAIRE - Audio) de l'unité principale à la prise AUDIO OUT (SORTIE AUDIO) du télévisuer ou du périhérique source.

Veillez a respecter les codes couleur.

• Ne branchez pas le cordon d'alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n'ait et effectuees.
  Avant de deplacer ou d'installer ce produit, eteignez-le et debranchez le cordon d'alimentation.
• Si vous sélectionnez 'A-IN' sans brancher le cable audio, l'appareil s'eteint automatiquement après 20 minutes.
• Si le téléviseur ou un autre apparéil connecté au système Air Track au moyen du cable optique est étéint, il n'y a pas d'entrée numérique et le Air Track se désactive après 20 minutes. (Si aucune signal d'entrée n'est parvenu de la prise OPTICAL AUDIO IN (ENTREE AUDIO OPTIQUE) depuis 20 minutes, le système Air Track sera désactivi.)

fonctions

FUNCTIONS DE BASE

Marche/Arrêt

1.Appuyez sur le bouton POWER (dans le coin droit.

OU,

Appuyez sur la touche POWER de la télécommande pourmettre l'appareil sous tension.

1. Appuyez sur le bouton POWER dans le coin droit.

ou,

Appuyez de nouveau sur la touche POWER de la télécommande pour arreter l'appareil.

Réglage du volume

Tournez la commande de volume située à l'extreme droit de l'UNITE PRINCIPALE afin de régler le volume. Appuyez sur la touche VOLUME +/- de la télécommande pour augmenter ou baisser le niveau de volume.

• La valeur numérique du volume apparait sur l'affichage en façade.

• Si vous souhaitez n'entendre que le son général par le Crystal Surround Air Track, vous doivent désélectionner les enceintes du téléviseur dans le menu Audio Setup (Configuration audio) du téléviseur. Reportez-vous au manuel fourni avec votre téléviseur.

FONCTIONS AVANCEES

Utilisation du mode d'entrée

Vou puez selectionner l'une des entrées suivantes : D.IN, AUX, HDMI, BT ou encore une entrée USB.

Appuyez sur la touche appropriée de la télécommande pour sélectionner le mode souhaïte : D.IN, AUX, HDMI, BT ou USB.

Mode d'entrée Écran	d'affichage
Entrée Optique Numérique	D-IN
Entrée AUXILIaire	A-IN
Entrée HDMI	HDMI-1,HDMI-2
Mode BLUETOOTH	BT
Mode USB	USB

L'appareil s'eteint automatiquement dans les conditions suivantes :

Mode D-IN: Si aucune source d'entree ne s'est manifestee depuis 20 minutes.
Mode A-IN: Si aucun cable n'a ete insere dans la prise depuis 20 minutes.
Mode BT: Si aucune connexion n'est effectuee depuis 20 minutes.
Mode USB: Si I'etat "NO USB" ou "Stop" dure depuis 20 minutes.

• La fonction ARC est activée dans le mode D-IN si la connexion est établie sur un téléviseur compatible ARC.
  Pour désactiver la fonction ARC, désactivez Anynet.

UTILISATION DE BLUETOOTH

Vousspuvezutiliser unperiphérique Bluetooth pour écouter de la musique en stéreo haute qualité,et ce sans fil !

Qu'est-ce que Bluetooth?

Bluetooth est une technologie facilitant l'interconnexion d'appareils compatibles Bluetooth via une connexion sans fil à faible distance.

• Un apparéil Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions d'utilisation.

• Si une partie du corps est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du système Air Track.

• Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de bureau.

• Interférences électriques causées par des appareils fonctionnant sur la même bande de fréquence, notamment équipements Médicaux, jours à micro-ondes et réseaux locaux sans fil.

• Maintenez la distance la plus courte possible lorsque vous jumelez le système Air Track avec le péripérisque Bluetooth.

• La qualite diminue paralllement a la distance entre le système Air Track et le péripérisque Bluetooth. Si la distance excède la portée opérationnelle du péripérisque Bluetooth, la connexion est perdue.
• La connexion Bluetooth peut s'avérer déficiente dans les zones a faible réception.
• La connexion Bluetooth ne fonctionne que lorsque l'apparil concerné est à proximé de l'unité. La connexion sera automatiquement interrompue si la distance excède la portée. Meme dans les limites de cette portée, des obstacles tels que des murs ou des portes peuvent dégrader la qualité sonore.
• Le fonctionnement de ce périphérique sans fil peut engendrer un brouillage électrique.

Connexion du système Air Track au périphérique Bluetooth

Vérifiez si le périhérique Bluetooth prend en charge la fonction de casque d'écoute stéreo compatible Bluetooth.

1. Appuyez sur la touche SAT SOURCE de la télécommande du système Air Track pour afficher le message BT.

2. Vous apercevrez le message WAIT pendant 4 secondes puis READY sur le panneau avant du système Air Track.

3. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous souhaitez connecter. (Reportez-vous au manuel d'utilisation du périphérique Bluetooth)

4. Sélectionnez le menu du casque d'écoute Stéreo sur le périphérique Bluetooth.

5. Une liste produite par le balayage des apparéils apparaitra.

6. Sélectionneez ["AirTrack] E550" dans la liste.

7. Lorsque le système Air Track est connecté au périphérique Bluetooth, le nom de ce dernier, suivi du système Air Track, afficheront CONN sur le panneau avant.

8. Si l'apparlement du périhérique Bluetooth avec le système Air Track a échéoué, supprimez l'appareil ["AirTrack] E550" précédent qui a été trouve par le périhérique Bluetooth et, à partir de ce dernier, reliez la recherche du système Air Track.

9. Ecoutez de la musique sur le périphérique connecté.

10. Vous pouvez écouter de la musique provenant du périphérique Bluetooth sur le système Crystal Surround Air Track.

11. En mode BT, les fonctions Play/Repeat/Stop/Next/Back (Lire/Répéter/Arrêt/Suivant/Précédent) ne sont pas disponibles.

• Un code PIN (mot de passer) peut vous être demandé lors de la connexion du péripérisque Bluetooth au système Air Track. Si la fenêtre de saisie du code PIN apparait, tapez <0000> .
• Le système Air Track ne prend en charge que les données de qualité moyenne SBC (Middle Quality SBC - jusqu'à 237kbps@48kHz), et non pas les données haute qualité SBC (High Quality SBC - 328kbps@44.1kHz).
  La fonctionnalite AVRCP n'est pas prise en charge.
  La connexion est possible uniquement sur un periphérique Bluetooth compatible avec la fonction A2DP (AV).
• Vous ne pouvez pas ici effectuer une connexion à un périphérique Bluetooth qui prend en charge uniquement la fonction Espace HF (Mains libres).
• On ne peut apparier qu'un seul périhérique Bluetooth à la fois.

• Une paire déconnectée suite à l'extinction du système Air Track ne sera pas reconnecttee automatique. Dans ce cas, rétablissez l'appariement.
  La recherche ou la connexion via Air Track peut s'avérer défectueuse dans les cas suivants:

• Si un puissant champ électrique est émis autour du système Air Track.

• Si plusieurs peripherals Bluetooth sont apparés simultanément avec le système Air Track.
• Si le périphérique Bluetooth est eteint, situé au mauvais endroit ou ne fonctionne pas bien.
• Prenez note que certains apparèels tels que fours à micro-ondes, adaptateurs de réseau sans fil, lampes fluorescentes et cuisinières à gaz utilisant la même bande de fréquences que le pérophérique Bluetooth, d'ou un risque de brouillage.

Déconnexion du périphérique Bluetooth à partir du système Air Track

Voupez deconnecter le périhérique Bluetooth à partir du système Air Track. Pour des directives, consultez le manuel d'utilisation du périhérique Bluetooth.

Le système Air Track sera déconnecté.
- Lorsque le système Air Track est déconnecté du périphérique Bluetooth, Air Track affiche le message DISCON sur le panneau avant.

Déconnexion du système Air Track à partir du périphérique Bluetooth

Appuyez sur le bouton SAT SOURCE sur le panneau avant du système Air Track pour passer du mode BT à un autre mode ou pour éteindre Air Track.

• Le péripérisque Bluetooth connecté attendra pendant un certain temps une réponse du système Air Track avant demettre fin à la connexion. (Le temps de déconnexion peut varier selon le péripérisque Bluetooth.)
  Le périphérique en cours sera déconnecté.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Air Track et l'appareil dépasse (10 metres). Si la distance est raccourcie dans les limites de la portée opérationnelle, ou si vous redémarrez le périphérique Bluetooth, la connexion peut être restaurée.
• Si le périphérique Bluetooth revient dans la portée opérationnelle, vous pouvez redémarrer pour restaurer son apparition.
  Le périphérique s'esteint automatiquement (Auto Power Off) au bout de 20 minutes dans l'etat Prêt (Ready).

Connexion du système Crystal Surround Air Track à un périphérique HOTE USB

1. Connectez le périphérique USB au port USB situé à l'arrière du caisson de graves.
   2.Appuyez sur la touche SAT SOURCE à plusieurs reprises jusqu'à ce que le panneau avant affiche USB.

2. Chaque pression sur la touche modifie la selection comme suit : D.IN AUX HDMI BT USB

3. USB apparait à l'écran d'affichage et la lecture est automatiquement lancée.

4. La connexion du système Crystal Surround Air Track est terminée.
   L'ecran s'eteindra automatiquement (Auto Power Off) si aucun periphérique USB n'est connecté ou au bout de 20 minutes en mode STOP.

Avant de connecter un périphérique USB

1. Si le dossier du fichier dans un péphérique USB excède 10 caractères, il n'est pas affché sur l'écran VFD.
2. Il se peut que ce produit ne soit pas compatible avec certains types de supports de stockage USB.
3. Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.

Le système NTFS ne l'est pas.

1. Connectez le périhérique USB directement dans le port USB de l'appareil. Autrement, un problème de compatibilité USB pourrait survenir.

1. Ne connectez pas plusieurs périhériques de stockage au produit via un lecteur multicarte. Un dysfonctionnement pourrait en résultat.
2. Les protocôles PTP de laamera numérique ne sont pas pris en charge.
3. Ne retirez pas le périhérique USB pendant sa lecture.
4. Les fichiers musicaux à protection DRM (MP3, WMA) d'un site Web commercial ne seront pas lus.
5. Les disque durs externes ne sont pas pris en charge.
6. Listé de compatibilité

Format	Musique
Nom de fichier	MP3	WMA
Extension	.MP3	.WMA
Débit binaire	80~320 kbps	56~128 kbps
Version	-	V8
Pixel	-	-
Taux d'échantillonnage	44.1KHz	44.1KHz

1. Il est recommandé d'utiliser le cable USB fourni car des vibrations peuvent se produit en fonction du périhérique USB connecté.

Lecture/Pause/Arrêt (Fonction USB)

Pendant la lecture, appuyez sur la touche II.

• Appuyez sur la touche à nouveau pour arreter temporairement la lecture du fichier.
• Appuyez sur la touche pour dire le fichier sélectionné.
• Pour arrêté la lecture, appuyez sur la touche Arré (■) pendant la lecture.

Saut Avant/Arrière (Fonction USB)

Pendant la lecture, appuyez sur la touche I<>,>I.

• Si la liste contient plus d'un fisquier et que vous appuyez sur la touche▶I, le fisquier suivant est sélectionné.
• Si la liste contient plus d'un fisquier et que vous appuyez sur la touche , le fisquier précédent est sélectionné.

Utilisation de la fonction REPETER (Fonction USB)

Cette fonction permet de repeter la lecture d'un fichier ou de tous les fichiers, de repeter d'une façon aléatoire ou de faire cesser la répetition.

Appuyez sur la touche REPETER.

• RÉPÉTER LA LECTURE DU FICHIER: Répète la lecture d'une piste.
• RÉPÉTER LA LECTURE DE TOUS LES FICHIERS: Répète la lecture de toutes les pistes.
• RÉPÉTER ALÉATOIREMENT: Lit les pistes dans un ordre aléatoire. (Une piste qui a été lue peut l'être à nouveau.)
• ARRÉT DE LA REPÉTITION: Annule la lecture à répétition.

• Vous pouvez activer la fonction REPEAT pendant la lecture de fichiers musicaux d'un lecteur USB.

Mise en sourdine

Cette fonction se révèle particulièrement utile lorsqu'il vous faut aller ouvrir toute porte d'entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet apparéil, appuyez sur la touche SAT MUTE (®) de la télécommande.
2. Pour couper le son du téléviseur, appuyez sur la touche TV MUTE de la télécommande.
3. Appuyez à nouveau sur SAT MUTE (TV MUTE de la télécommande (ou appuyez sur VOLUME +/- pour restaurer le son.

Utilisation de la fonction 3D Depth Sound

Pour ajouter de la profondeur et de l'espace sonore, utilisez la fonction 3D Sound.

Appuyez sur la touche 3D SOUND de la télécommande.

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l'ordre suivant :

3D SOUND LOW 3D SOUND HIGH 3D SOUND OFF

Utilisation de la fonction SMART VOLUME

Cette fonction permet de régler et de stabiliser le niveau du volume afin d'éviter les variations de niveau importantes lorsque vous changez de chaine ou pendant un changement de scene.

Appuyez sur la touche SMART VOLUME de la télécommande de cette unité.

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l'ordre suivant :

Utilisation de l'effet sonore

Selon le type de source que vous souhaitez utiliser, vous pouvez désir entre sept modes de champ sonore différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son Original).

Appuyez sur la touche SOUND EFFECT de la télécommande.

• Sélectionnez le mode OFF si vous souhaitez bénéficier du son original.

• Nous vous recommendons de selectionner la fonction Effet sonore selon l'appareil de la source et vos préférences.
  Lorsque you choisissez Sound Effect (Effet sonore) (sauf OFF), la fonction 3D Depth Sound (Son 3D) sera automatiquement désactiverée.

Utilisation de la fonction AUTO POWER LINK

Le système Crystal Surround Air Track est automatiquement mis sous tension lorsque vous allumez le téléviseur ou tout autre apparéil connecté au système Air Track à l'aide du cable optique.

Appuyez sur la touche AUTO POWER de la télécommande de cet ensemble.

• La fonction Auto Power Link s'active ou se désactive à chaque fois que vous appuyez sur AUTO POWER.

AUTO POWER LINK Écran d'affichage
ACTIVÉ	POWER LINK ON
DÉSACTIVÉ	POWER LINK OFF

• Si le téléviseur ou autre periphérique connecté au Air Track au moyen du cable optique est eteint, il n'y a pas d'entrée numérique et le Air Track se désactive après 20 minutes.
• Ces fonctions sont disponibles uniquement lorsque la fonction Anynet+ est désactivée.

Utilisation de la fonction S/W LEVEL

Vous pouvez regler le volume de base à l'aide de la touche S/W de la télécommande.

1. Appuyez sur la touche S/W LEVEL +/- de la télécommande.
2. "SW 0" s'affiche à l'écran.
3. Appuyez sur le bouton "+" ou "-" de la clé LEVEL si vous souhaitez augmenter ou diminuér le volume du caisson de graves. Vous pouvez le régler de SW -6 à SW +6.

Utilisation de la fonction AUDIO SYNC

La video peut sembler plus lente que l'audio si le système Air Track est connecté à un télévisur numérique. Si c'est le cas, corrigez ce décalage pour les synchroniser.

Appuyez sur la touche AUDIO SYNC +/- de la télécommande de cette unité.

• Vous pouvez utiliser la touche + , - pour régler le retard audio sur une valeur comprise entre 0 ms et 300 ms.

• Dans les modes USB, BT la fonction peut s'avérer inopérante.

Utilisation de la fonction DRC

Cette fonction permet d'effectuer la balance entre les sons les plus forts et les plus bas. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous visionnez un film à faible volume (ex.: la nuit).

Appuyez sur la touche DRC de la télécommande de cette unité.

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l'ordre suivant : DRC MAX ⇒ DRC MIN ⇒ DRC STANDARD

Utilisation de la fonction DIMMER

Appuyez sur Dimmer (Gradateur) pour regler la luminosité de l'écran d'affichage. Appuyez sur la touche DIMMER de la télécommande de cette unité.

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l'ordre suivant : DIMMER ON - DIMMER AUTO - DIMMER OFF

L'écran s'eteint automatiquement au bout de 5 secondes lorsqu'il est régle sur DIMMER AUTO.

Utilisation de la fonction Anynet+(HDMI-CEC)

Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l'aide de la télécommande de votre téléviseur Samsung. La fonction Anynet+ s'active et se désactive chaque fois que vous appuyez sur Anynet+.

1. Connectez le produit à un téléviseur Samsung à l'aide du cable. (voir page 18)
2. Reglez la fonction Anynet+ de votre téléviseur sur ON. (Pour de plus amples renseignements, reportez-vous au manuel d'instructions du téléviseur.)

Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs.
Veuillez you reporter au guide d'utilisation de votre taveliseur. Veuillez verifie le logo Aovst (si voitre taveliseur est pourvu du logo Aovst cela signifie qu'il prend en charge la fonction Anynet+)

Touche SPEAKER (HAUT-PARLEUR)

Cette touche permet deCHOISIR entre une ecoute de contenus audio provenant du téléviseur ou du systeme Air Track lors d'une connexion via HDMI.

Appuyez sur la touche SPEAKER sur la télécommande de cet apparéil.

MODE AUDIO	HAUT-PARLEUR	Affichage Défilant Affichage
ENTRéeHDMI	TÉLÉVISEUR	TV SPEAKER TV SPK
	Air Track	AVR SPEAKER HDMI 1,2
ARC	TÉLÉVISEUR	TV SPEAKER	S MUTE
	Air Track	AVR SPEAKER	TV ARC

Utilisation des fonctions du TV

1. Appuyez sur la touche TV SOURCE de la télécommande d'Air Track.
2. Appuyez sur la touche TV INFO de la télécommande pour visionner l'information sur la chaîne du téléviseur.
3. Appuyez sur la touche TV CH de la télécommande pour selectionner la chaîne du téléviseur.
4. Appuyez sur la touche TV VOL de la télécommande pour augmenter ou diminuer le niveau sonore.
5. Utilisez la touche TV PRE-CH pour aller sur la chaîne de télévision précédente en mode TV (TELEVISEUR).
6. Pour quitter le menu TV (TELEVISEUR), utilisez la touche TV EXIT. (Identique à la touche EXIT (Quitter) de la télécommande du téléviseur.)

La télécommande n'est opérationnelle que sur les téléviseurs Samsung.

MISEÀJOURDULOGICIEL

Samsung peut offrir des mises à niveau du micrologiciel du système Crystal Surround Air Track dans le futuro.

Si la mise à niveau du micrologiciel est offerte, il s'agit de la télécharger dans une clé USB qui sera insérée dans un port USB du système Air Track.

Prenoz note qu'en présence de plusieurs fichiers de mise à jour, vous devez les télécharger séparément dans la clé USB puis les utiliser un à un pour la mise à niveau du micrologiciel.

Veuillez visitor Samsung.com ou communiquer avec le Centre d'appels Samsung pour obtenir de plus amples renseignements sur le téléchargement des fichiers de mise à niveau.

• Insérez un lecteur USB contenant la mise à niveau du firmware dans le port USB situé à l'armère de l'unité principale.
  Veilz a ne pas debrancher le cordon d'alimentation ni a retirer le lecteur USB lorsque les mises a niveau sont en cours d'execution. L'unité principale s'est automatquement une fois que la mise a niveau du firmware est terminée. Une fois le logiciel mis a niveau, les parametres sont reinitialisés sur leur réglage par défaut. Nous vous consellons de consigner vos réglages par écrit afin de pouvoir facilement les spécifier a nouveau après la mise a niveau.
  Si you ne parvenez pas a metre a niveau le micrologiciel, nous you recommendons de reformater les données USB dans le format FAT16.
• À des fins de mise à niveau, ne formatez pas la clé USB au format NTFS puisque ce système de fichiers n'est pas pris en charge.
• Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

dépannage

Avant de contacter l'assistance, veuilles dire ce qui suit.

Problème Vérification	Solution
L'ensemble ne s'allume pas.	• Le cordon d'alimentation est-il branché dans la prise?	• Branchez la fiche d'alimentation électrique dans la prise murale.
La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.	• L'air est-il chargeé en électricité statique?	• Débranchez la fiche d'alimentation électrique et rebranchez-la.
Aucun son n'est émis.	• La fonction Mute est-elle activée? • Le volume est-il régé au minimum?	• Appuyez sur la touche Mute pour annuler cette fonction. • Réglez le volume.
La télécommande ne fonctionne pas.	• Les piles sont-elles usées? • La distance entre la télécommande et l'unité principale est-elle trop importante?	• Remplacez-les. • Rapprochez la télécommande.
Le son provenant des canaux gauche/droit est inversé.	• L'émission se fait-elle correctement sur les cables audio de sortie gauche/droit en provenance du téléviseur?	• Vérifiez le canal gauche/droit et connectez-le correctement.

SPECIFICATIONS

Nom du modele	HW-E550/E551
GÉNÉRAL	Poids	Unité principale	3.75 lbs
		Caisson de basses	15.98lbs
	Dimensions(W x H x D)	Unité principale	42.84 x 2.17 x 2.17 inches
		Caisson de basses	11.41 x 11.41 x 14.52 inches
	Plage de températures en fonctionnement		de +41°F à +95°F
	Plage d'humidité en fonctionnement		de 10 % à 75 %
AMPLIFICATEUR	Puisance de sortie nominale	Unité principale	80W/CN, 3ohm,THD = 10%, 1kHz
		Caisson de basses	150W, 3ohm, THD=10%, 100Hz
	Input sensitivity/Impedance		570mV/20Kohm
	Rapport signal/bruit(entrée analogue)		70 dB
	Séparation (1 kHz)		65 dB
DISTORSION DE FREQUENCY	Entrée analogique 20Hz~20kHz(±3dB)
	Entrée numérique/PCM de 48 kHz		20Hz~20kHz(±3dB)

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuees à l'aide des directives AES (Audio Engineering Society).
  : Caracteristiques nominales
• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

SAMSUNG

GARANTIE LIMITEE A L'ACHIETEUR INITIAL

Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication. SECA garantit aussi que si cet apparéil ne fonctionne pas convenablement durant la période de garantie SECA se réservera le droit de réparer ou de replacer l' apparéil défectieux. Toutes les réparations sous garantie doivent être effectues par un Centre de service autorisé SECA.

Le nom et l'adresse du Centre de service le plus pres de chez vous peut etre obtenu en composant sans frais le 1-800-268-1620 ou en visitant notre site web au www.samsung.ca

Main-d'oeuvre

un (1) an (au comptoir)

Pièces

un (1) an

Pour tous les modèles portatifs, le transport de l'appareil sera la responsabilité du client.

Le reçu de vente original doit être conservé par le client car cela constitue la seule préuv d'achat acceptée.
Le client doit leprésenter au Centre de service agréé au moment où il fait la demande d' réparation sous garantie.

EXCLUSIONS (CE QUI N'EST PAS COUVERT)

Cette garantie ne couvreet pas les dommages causés par un accident, un incendie, une inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte. La garantie ne couvreet pas une mauvaise installation, une mauvaise réparation, une réparation non autorisée et tout usage commercial ou dommages survenus durant le transport. Le fini extérieur et interieur de même que les lampes ne sont pas couverts par cette garantie. Les ajustements par le client qui sont expliqués dans le guide de l'utilisateur ne sont pas couverts en vertu de cette garantie. Cette garantie sera automatiquement annulée pour tout apparéil qui aurait un nombre de série manquant ou modifié. Cette garantie est valable seulement sur les apparêils achétés et utilisés au Canada.

SIÉGE SOCIAL

SAMSUNG ELECTRONIQUE CANADA INC.,

SERVICEÀLACLIENTÉLE

55 STANDISH COURT MISSISSAUGA, ONTARIO L5R 4B2 CANADA

FABRIQUE EN COREE
