MODE D'EMPLOI LR 1140 XR AUDISON
Car power amplifier Amplificateur de puissance pour l'automobile
LR 180 M LR 180 XR
LR 1140 M LR 1140 XR
Séries «Supercurrent»: LR 180 M, LR 1140 M, LR 180 XR, LR 1140 XR ce sont des amplis à 1 canal, de dimensions compacts à hautes caractéristiques musicales. Les modèles LR 180 M et LR 1140 M sont à large bande, donc adaptés pour raccordement en DUAL MONO ou comme pilotes de mono SUBWOOFER au cas où un CROSSOVER (filtre) électronique extérieur est prévu.
Les modèles LR 180 XR et LR 1140 XR sont pourvus d'un CROSSOVER (filtre) électronique intégré, donc spécialement adaptés pour le pilotage de SUBWOOFERS. Les éléments fondamentaux d'un circuit aussi sophistiqué sont: stades «front end» réalisés en deux stades différentiels complémentaires polarisés avec deux générateurs de courant constant de faible bruit. La configuration de sortie est constituée d'une triplette inversée à symétrie complémentaire pure; le terminal de puissance est réalisé par un parallèle de transistors avec un capacité en courant égale à 15 A chacun.
L'alimentateur PWM MOSFET a été particulièrement étudiée pour fournir des courants élevés à les stades d'amplification de puissance. Ces caractéristiques permettent de véhiculer des charges très basses et pour cela, cette série d'amplis a été appelée: «Supercurrent» de par leur facilité à piloter des charges avec une impédance nominale jusqu'à 1 Ohm.
Bien entendu, il s'agit d'amplis de dimensions très compactes par rapport aux performances founies, en cas où l'utilisation est prévue pour des charges très basses, il est nécessaire choisir un endroit bein aéré ou, éventuellement, poser un ventilateur près de l'appareil pour le protéger contre une chaleur excessive.
PRECAUTIONS
- A fin que ce produit fonctionne correctement il est très important de veiller à l'installer dans un endroit
où la température ne tombe pas en dessous de 0°C ou ne dépasse pas 55°C.
• L'installation doit être effectuée dans un endroit propre et bien ventilé.
• L'alimentation est de type 12V négatif à la masse. S'assurer que les caractéristiques du véhicule sont
compatibles. - Pour une conduite en toute sécurité il est rappelé que l'écoute doit être faite à un niveau n'excédant pas le bruit extérieur du traffic.
INSTALLATION
Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum il est
recommandé d'utiliser les câbles audison cable pour compléter l'installation. Cela inclue: Câbles
d'alimentation, câbles signal (modulation), câbles pour haut les accessoires nécessaires pour compléter le branchement.
ATTENTION
- ENTREE: Si la masse de la source n'est pas connectée au chassis de la source, le fil auxilaire du câble blindé doit être connecté au chassis.
- SORTIES: Ne jamais connecter la sortie sur la masse ou l'un avec l'autre. Dans le cas de l'utilisation d'un filtre actif s'assurer que les 2 canaux n'ont pas de masse commune.
- REGLAGE: Si vous rencontrez un phénomène de distorsion à faible volume cela signifie qu'un signal distordu provient de l'auto radio. Tourner le volume de l'autoradio vers le bas jusqu'à ne plus rencontrer
ce phénomène. Ensuite ajuster les niveaux de l'amplificateur jusqu'à ceque le phénomène réapparaisse.
| DATI TECNICI | |
| ALIMENTAZIONE 11 ÷ 16 VDC | |
| ASSORBIMENTO A VUOTO 0,7 A | |
| ASSORBIMENTO MAX (Pot. Nominale) 12 A | |
| POTENZA NOMINALE CONT. (Toll. +10 %; -5 %) | |
| 1Ch x 4 Ohm; 0,3 % THD; 12 VDC 80 W (RMS) | |
| POTENZA CONTINUA (1 Ch x 4 Ohm; 13,8 VDC) 85 W (RMS) | |
| POTENZA CONTINUA (1 Ch x 2 Ohm; 13,8 VDC) 150 W (RMS) | |
| POTENZA CONTINUA (1 Ch x 1 Ohm; 13,8 VDC) 245 W (RMS) | |
| DISTORSIONE THD (1 KHz; 90% Pot. nominalc) 0,07 % | |
| BANDA PASSANTE (-3 dB; Pot. nominale) 4 Hz ÷ 70 KHz | |
| FATTORE DI SMORZAMENTO (4 Ohm) 120 | |
| TEMPO DI SALITA 4,5 μS | |
| RAPPORTO SEGNALE RUMORE 98 dBA | |
| SENSIBILITA' D'INGRESSO | 0,15 V ÷ 1,5 VRMS |
| IMPEDENZA D'INGRESSO 15 KOhm | |
| IMPEDENZA DI CARICO 1; 2; 4; 8 Ohm | |
| REMOTE IN 3 ÷ 16 VDC | |
| REMOTE OUT 12 VDC | |
| MUTE IN 3 ÷ 16 VDC | |
| MUTE OUT | 12 VDC |
| DIMENSIONI (BxAxL) | 175 x 50 x 290 mm |
| ENGLISH | |

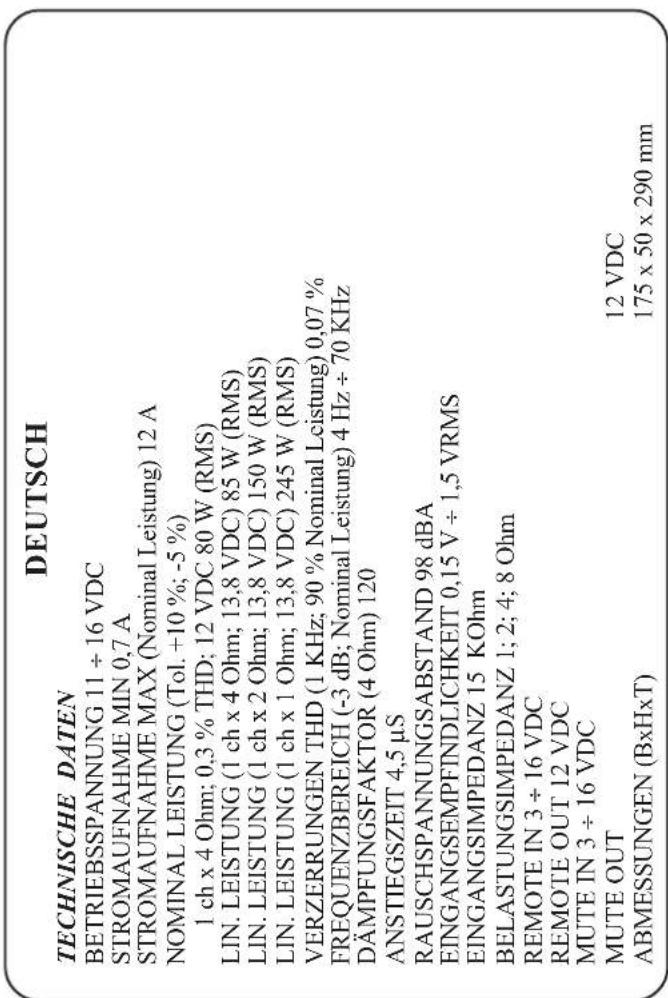

| TECHNICAL DATA | |
| POWER SUPPLY | 11 ÷ 16 VDC |
| IDLING CURRENT | 0.7 A |
| MAX CONSUMPTION (Nominam Pwr) | 12 A |
| NOMINAL POWER CONT. (Tol. +10%; -5%) | |
| 1 Ch x 4 Ohms; 0.3% THD; 12 VDC | 80 W (RMS) |
| POWER CONT. (1 ch x 4 Ohms; 13.8 VDC) 85 W (RMS) | |
| POWER CONT. (1 ch x 2 Ohms; 13.8 VDC) 150 W (RMS) | |
| POWER CONT. (1 ch x 1 Ohms; 13.8 VDC) 245 W (RMS) | |
| DISTORTION THD (1 KHz; 90% Nominal Pwr) | 0.07 % |
| BANDWIDTH (-3 dB; Nominal Pwr) | 4 Hz ÷ 70 KHz |
| DAMPING FACTOR (4 Ohms) | 120 |
| RISE TIME | 4.5 μS |
| SIGNAL / NOISE RATIO | 98 dBA |
| INPUT SENSITIVITY | 0.15 V ÷ 1.5 VRMS |
| INPUT IMPEDANCE | 15 KOhms |
| LOAD IMPEDANCE | 1; 2; 4; 8 Ohms |
| REMOTE IN 3 ÷ 16 VDC | |
| REMOTE OUT 12 VDC | |
| MUTE IN 3 ÷ 16 VDC | |
| MUTE OUT | 12 VDC |
| SIZE (WxHxD) | 175 x 50 x 290 mm (6.89 x 1.97 x 11.42 inch) |

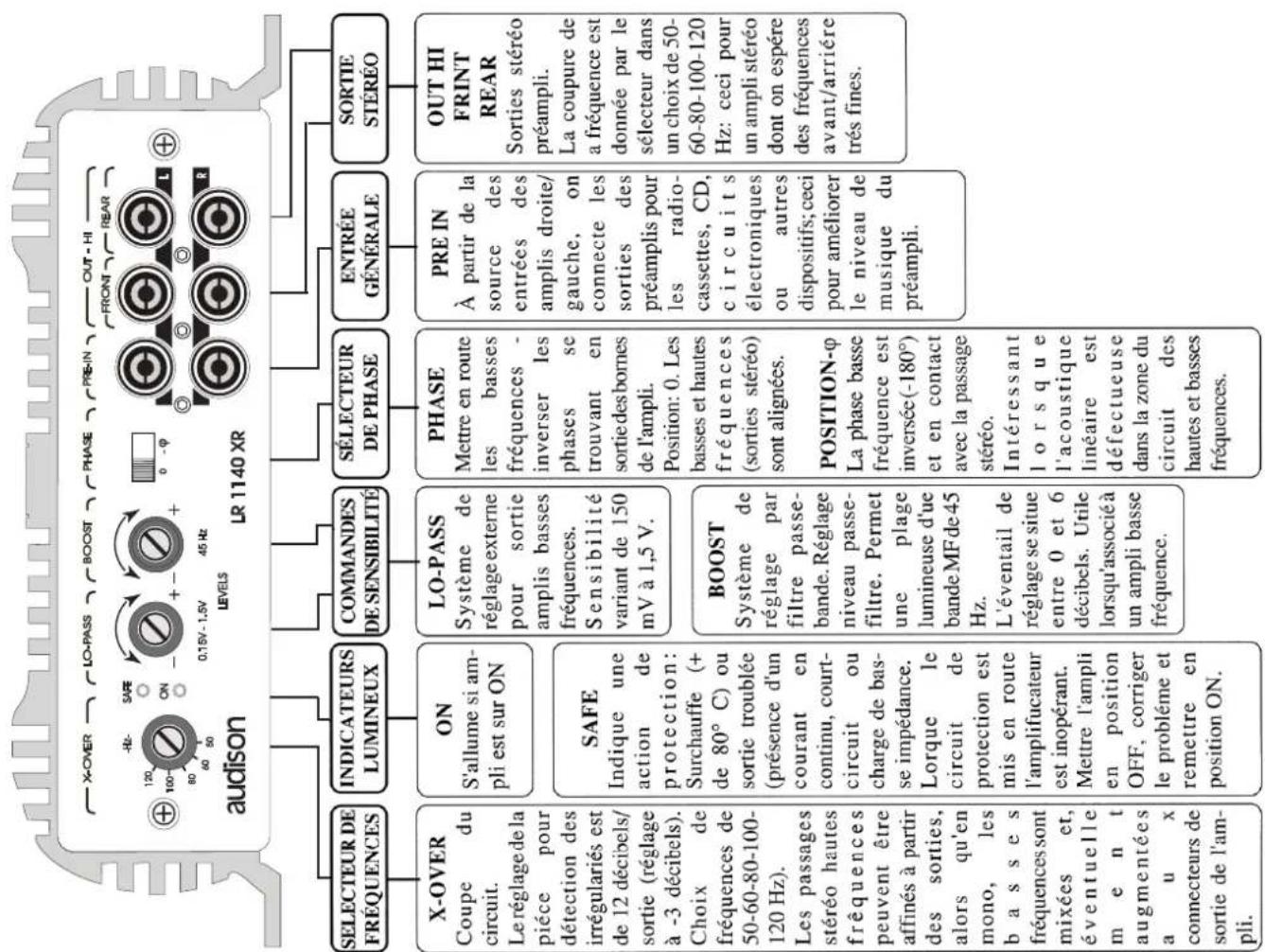

LR 1140 XR - LR 180 XR FONCTIONS ET REGLAGES


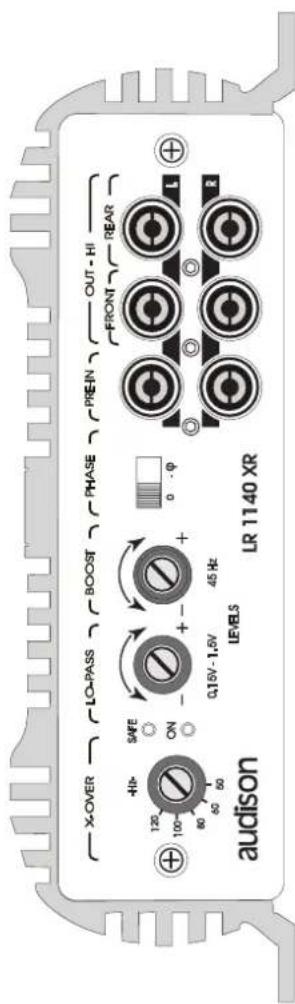

AUDISON LO-PASS BOOST PHASE PRE-IN OUT - HI LEVELS LR 1140 XR SELECTEUR DE FRÉQUENCES INDICATEURS LUMINEUX COMMANDES DE SENSIBILITÉ SÉLECTEUR DE PHASE ENTRÉE GÉNÉRALE SORTIE STÉRÉO X-OVER Coupe du circuit. Le réglage de la pièce pour détection des irrégulariés est de 12 décibels/ sortie (réglage à -3 décibels). Choix de fréquences de 50-60-80-100-120 Hz). Les passages stéréo hautes fréquences peuvent être affinés à partir des sorties, alors qu'en mono, les b a s s e fréquences sont mixées et, éventuelle m e n t augmentées a u x connecteurs de sortie de l'ampli. ON S'allume si ampli est sur ON SAFE Indique une action de protection: Surchauffe (+ de 80° C) ou sortie troublée (présence d'un courant en continu, court-circuit ou charge de bas-se impédance. Lorque le circuit de protection est mis en route l'amplificateur est inopérant. Mettre l'ampli en position OFF, corriger le problème et remettre en position ON. LO-PASS Système de réglage externe pour sortie amplis basses fréquences. Sensibilité variant de 150 mV à 1,5 V. BOOST Système de réglage par filtre passe-bande. Réglage niveau passe-filtre. Permet une plage lumineuse d'ue bande MF de 45 Hz. L'éventail de réglage se situe entre 0 et 6 décibels. Utile lorsqu'associé à un ampli basse fréquence. PHASE Mettre en route les basses fréquences - inverser les phases se trouvant en sortiedes bornes de l'ampli. Position: 0. Les basses et hautes fréquences (sorties stéréo) sont alignées. POSITION-φ La phase basse fréquence est inversée (-180°) et en contact avec la passage stéréo. Intéressant lors que l'acoustique linéaire est défectueuse dans la zone du circuit des hautes et basses fréquences.LR 180 M
ANSCHLÜSSE
LR 180 XR


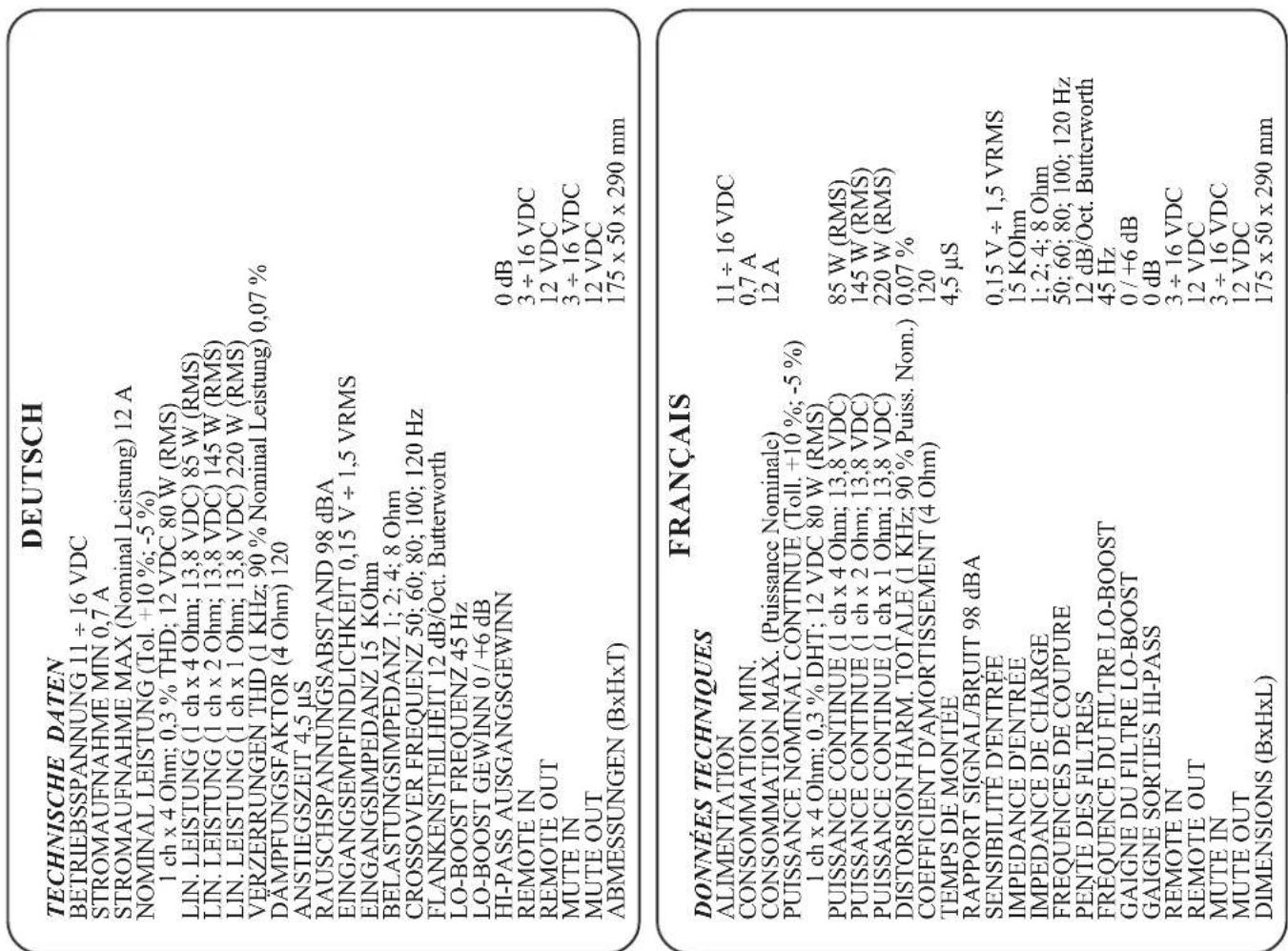

DEUTSCH TECHNISCHE DATEN BETRIEBSSPANNUNG 11 ÷ 16 VDC STROMAUFNAHME MIN 0,7 A STROMAUFNAHME MAX (Nominal Leistung) 12 A NOMINAL LEISTUNG (Tol. +10 %; -5 %) 1 ch x 4 Ohm; 0,3 % THD; 12 VDC 80 W (RMS) LIN. LEISTUNG (1 ch x 4 Ohm; 13,8 VDC) 85 W (RMS) LIN. LEISTUNG (1 ch x 2 Ohm; 13,8 VDC) 145 W (RMS) LIN. LEISTUNG (1 ch x 1 Ohm; 13,8 VDC) 220 W (RMS) VERZERRUNGEN THD (1 KHz; 90 % Nominal Leistung) 0,07 % DÄMPFUNGSFAKTOR (4 Ohm) 120 ANSTIEGSZEIT 4,5 μS RAUSCHSPANNUNGSABSTAND 98 dBA EINGANGSEMPFINDLICHKEIT 0,15 V ÷ 1,5 VRMS EINGANGSIMPEDANZ 15 KOhm BELASTUNGSIMPEDANZ 1; 2; 4; 8 Ohm CROSSOVER FREQUENZ 50; 60; 80; 100; 120 Hz FLANKENSTEILHEIT 12 dB/Oct. Butterworth LO-BOOST FREQUENZ 45 Hz LO-BOOST GEWINN 0 / +6 dB HI-PASS AUSGANGSGEWINN REMOTE IN REMOTE OUT MUTE IN MUTE OUT ABMESSUNGEN (BxHxT) 0 dB 3 ÷ 16 VDC 12 VDC 3 ÷ 16 VDC 12 VDC 175 x 50 x 290 mm FRANÇAIS DONNÉES TECHNIQUES ALIMENTATION CONSOMMATION MIN. CONSOMMATION MAX. (Puissance Nominale) PUISSANCE NOMINAL CONTINUE (Toll. +10 %; -5 %) 1 ch x 4 Ohm; 0,3 % DHT; 12 VDC 80 W (RMS) PUISSANCE CONTINUE (1 ch x 4 Ohm; 13,8 VDC) PUISSANCE CONTINUE (1 ch x 2 Ohm; 13,8 VDC) PUISSANCE CONTINUE (1 ch x 1 Ohm; 13,8 VDC) DISTORSION HARM. TOTALE (1 KHz; 90 % Puiss. Nom.) COEFFICIENT D'AMORTISSEMENT (4 Ohm) TEMPS DE MONTÉE RAPPORT SIGNAL/BRUIT 98 dBA SENSIBILITÉ D'ENTRÉE IMPEDANCE D'ENTRÉE IMPEDANCE DE CHARGE FREQUENCES DE COUPURE PENTE DES FILTRES FREQUENCE DU FILTRE LO-BOOST GAIGNE DU FILTRE LO-BOOST GAIGNE SORTIES HI-PASS REMOTE IN REMOTE OUT MUTE IN MUTE OUT DIMENSIONS (BxHxL) 11 ÷ 16 VDC 0,7 A 12 A 85 W (RMS) 145 W (RMS) 220 W (RMS) 0,07 % 120 4,5 μS 0,15 V ÷ 1,5 VRMS 15 KOhm 1; 2; 4; 8 Ohm 50; 60; 80; 100; 120 Hz 12 dB/Oct. Butterworth 45 Hz 0 / +6 dB 0 dB 3 ÷ 16 VDC 12 VDC 3 ÷ 16 VDC 12 VDC 175 x 50 x 290 mmLR 180 XR

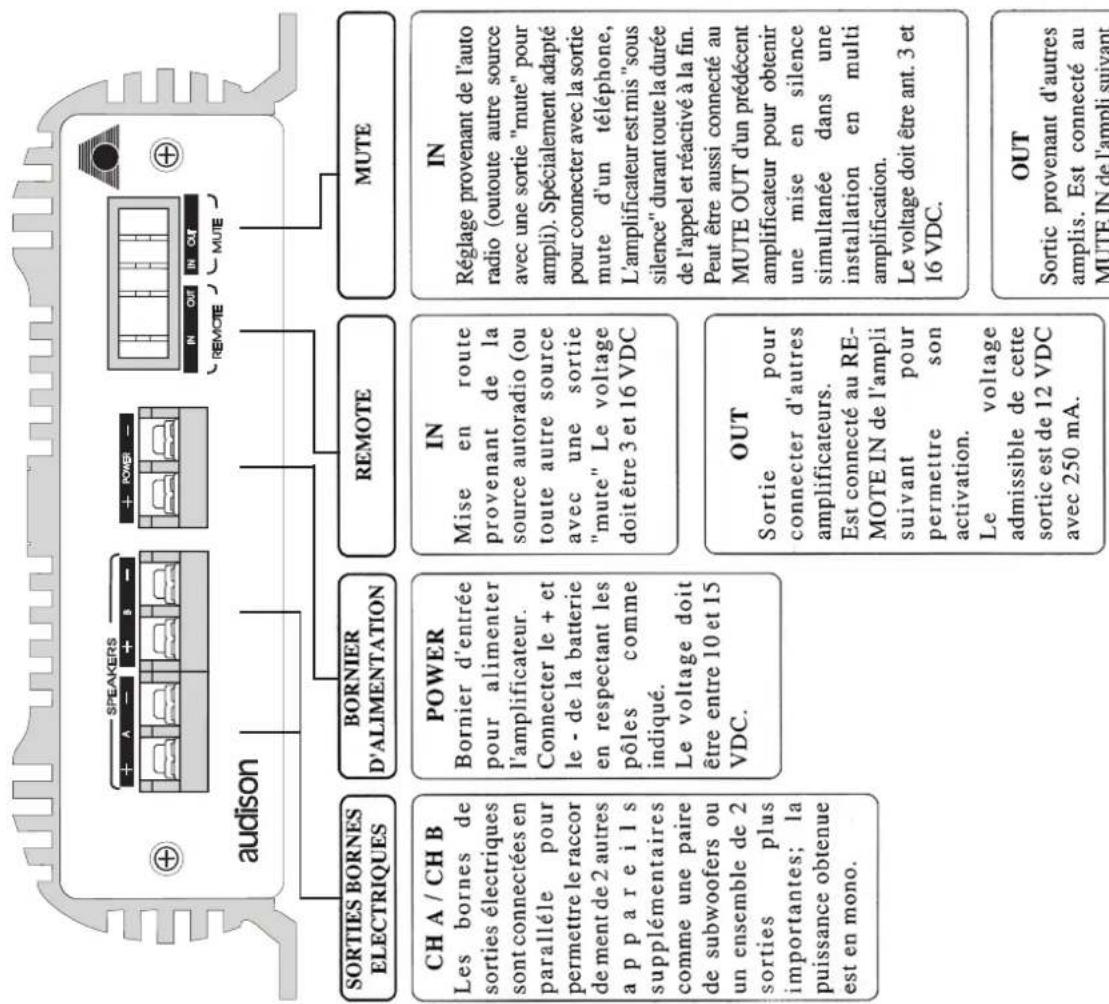

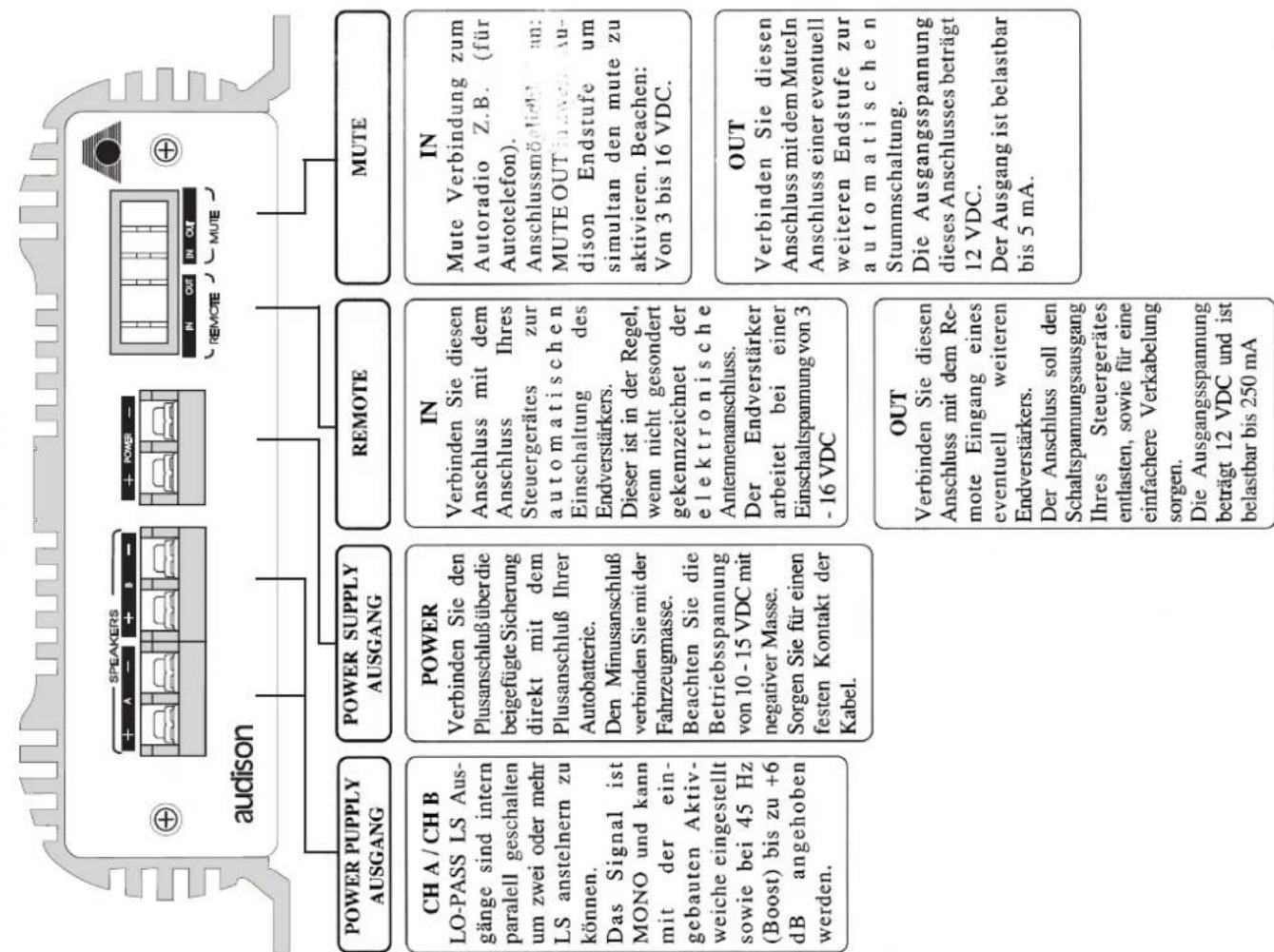

COMPOSITION DU BORNIER DE CONNECTIONS
| ITALIANO | |
| DATI TECNICI | |
| ALIMENTAZIONE 11 ÷ 16 VDC | |
| ASSORBIMENTO A VUOTO 0,7 A | |
| ASSORBIMENTO MAX (Pot. Nominale) 12 A | |
| POTENZA NOMINALE CONT. (Toll. +10 %; -5 %) | |
| 1ch x 4 Ohm; 0,3 % THD; 12 VDC 80 W (RMS) | |
| POTENZA CONTINUA (1 ch x 4 Ohm; 13,8 VDC) 85 W (RMS) | |
| POTENZA CONTINUA (1 ch x 2 Ohm; 13,8 VDC) 145 W (RMS) | |
| POTENZA CONTINUA (1 ch x 1 Ohm; 13,8 VDC) 220 W (RMS) | |
| DISTORSIONE THD (1 KHz; 90% Pot. nominale) 0,07 % | |
| FATTORE DI SMORZAMENTO (4 Ohm) 120 | |
| TEMPO D1 SALITA 4,5 μS | |
| RAPPORTO SEGNALE RUMORE 98 dBA | |
| SENSIBILITA' D'INGRESSO | 0,15 V ÷ 1,5 VRMS |
| IMPEDENZA D'INGRESSO 15 KOhm | |
| IMPEDENZA DI CARICO 1; 2; 4; 8 Ohm | |
| FREQUENZE DI CROSSOVER 50; 60; 80; 100; 120 Hz | |
| PENDENZA DI TAGLIO 12 dB/Ott. Butterworth | |
| FREQUENZA LO-BOOST 45 Hz | |
| GUADAGNO LO-BOOST 0 / +6 dB | |
| GUADAGNO USCITE HI-PASS | 0 dB |
| REMOTE IN | 3 ÷ 16 VDC |
| REMOTE OUT | 12 VDC |
| MUTE IN | 3 ÷ 16 VDC |
| MUTE OUT | 12 VDC |
| DIMENSIONI (BxAxL) | 175 x 50 x 290 mm |
| ENGLISH | |
| TECHNICAL DATA | |
| POWER SUPPLY | 11 ÷ 16 VDC |
| IDLING CURRENT | 0.7 A |
| MAX CONSUMPTION (Nominam Pwr) | 12 A |
| NOMINAL POWER CONT. (Tol. +10%; -5%) | |
| 1 Ch x 4 Ohms; 0.3% THD; 12 VDC | 80 W (RMS) |
| POWER CONT. (1 ch x 4 Ohms; 13.8 VDC) | 85 W (RMS) |
| POWER CONT. (1 ch x 2 Ohms; 13.8 VDC) | 145 W (RMS) |
| POWER CONT. (1 ch x 1 Ohms; 13.8 VDC) | 220 W (RMS) |
| DISTORTION THD (1 KHz; 90% Nominal Pwr) | 0.07 % |
| DAMPING FACTOR (4 Ohms) | 120 |
| RISE TIME | 4.5 μS |
| SIGNAL / NOISE RATIO | 98 dBA |
| INPUT SENSITIVITY | 0.15 V ÷ 1.5 VRMS |
| INPUT IMPEDANCE | 15 KOhms |
| LOAD IMPEDANCE | 1; 2; 4; 8 Ohms |
| CROSSOVER FREQUENCIES | 50; 60; 80; 100; 120 Hz |
| FILTERS SLOPE | 12 dB/Oct. Butterworth |
| LO-BOOST FREQUENCY | 45 Hz |
| BO-BOOST GAIN | 0 / +6 dB |
| HI-PASS UNIT GAIN | 0 dB |
| REMOTE IN | 3 ÷ 16 VDC |
| REMOTE OUT | 12 VDC |
| MUTE IN | 3 ÷ 16 VDC |
| MUTE OUT | 12 VDC |
| SIZE (WxHxD) | 175 x 50 x 330 mm (6.89 x 1.97 x 11 .42 inch) |

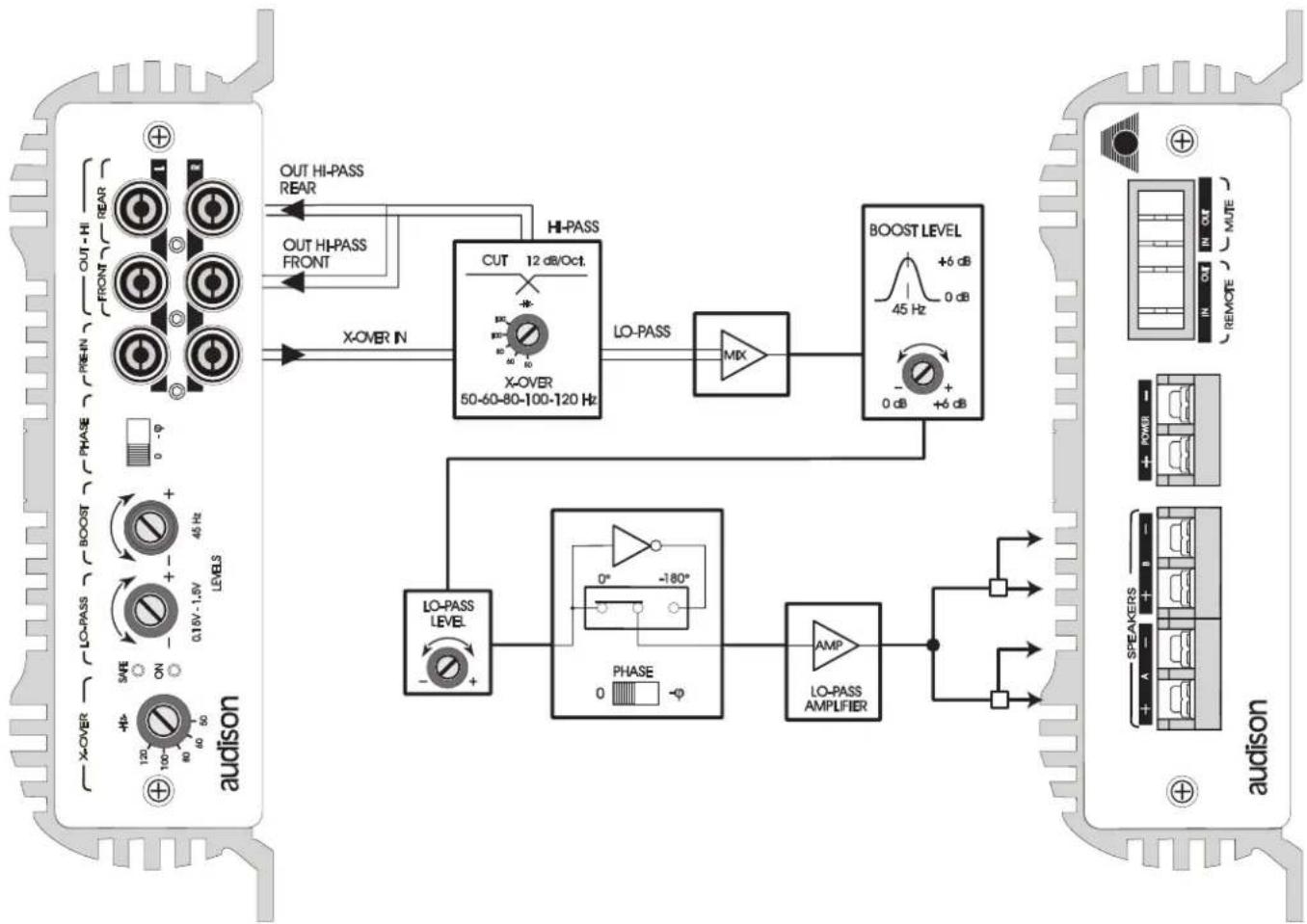

LR 180 XR - LR 1140 XR BLOCK DIAGRAM

